KULLANIM KILAVUZU GCM 12 GDL BOSCH

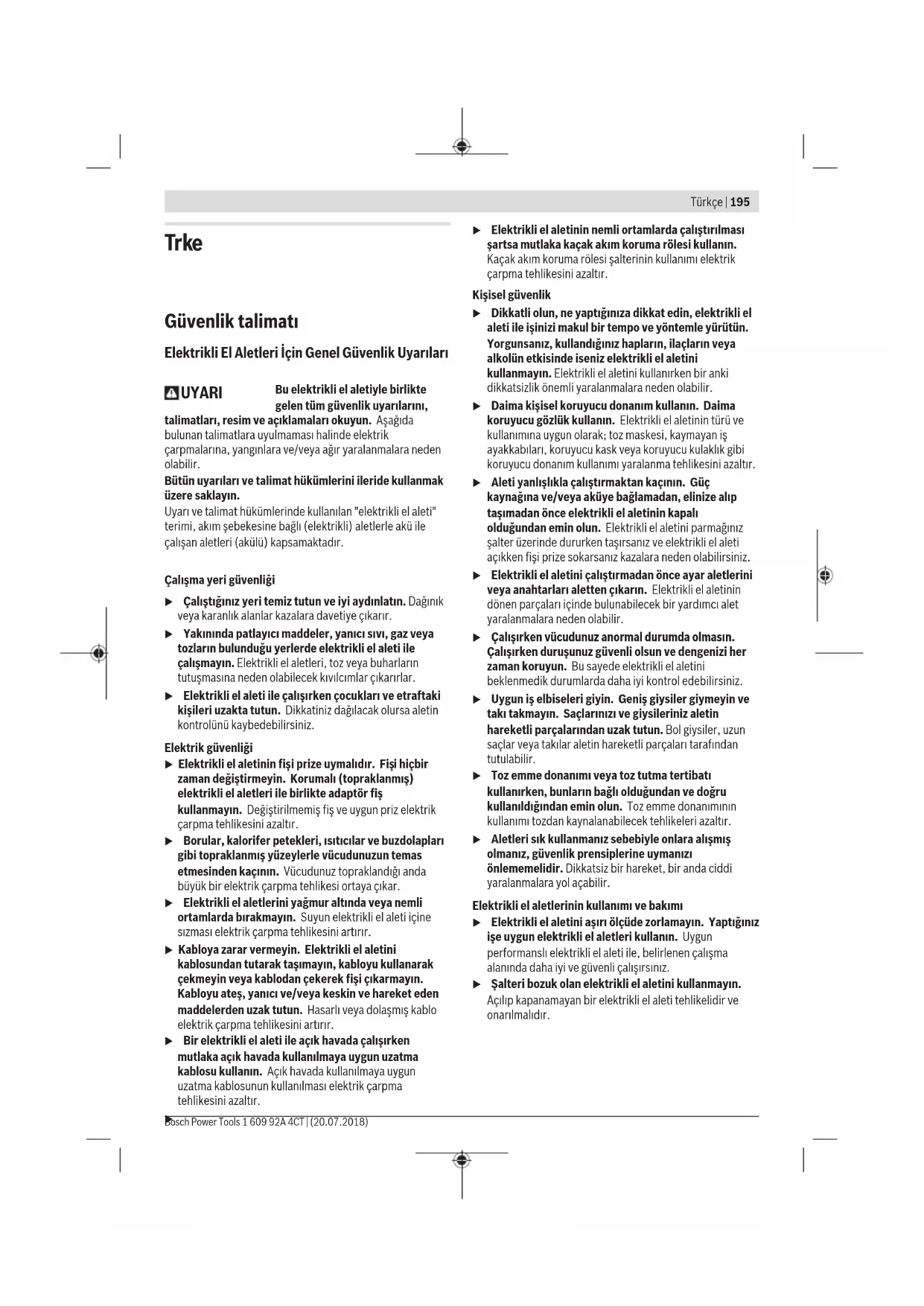

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Μόνο για χώρες τηςΕΕ: Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό, τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.Trke Güvenlik talimatı Elektrikli El Aletleri İçin Genel Güvenlik Uyarıları UYARI Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını, talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır. Çalışma yeri güvenliği u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınıkveya karanlık alanlar kazalara davetiye çıkarır.u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veyatozların bulunduğu yerlerde elektrikli el aleti ileçalışmayın. Elektrikli el aletleri, toz veya buharlarıntutuşmasına neden olabilecek kıvılcımlar çıkarırlar.u Elektrikli el aleti ile çalışırken çocukları ve etraftakikişileri uzakta tutun. Dikkatiniz dağılacak olursa aletinkontrolünü kaybedebilirsiniz.Elektrik güvenliği u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar. u Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. u Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. u Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. u u Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır. Kişisel güvenliku Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli elaleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veyaalkolün etkisinde iseniz elektrikli el aletinikullanmayın. Elektrikli el aletini kullanırken bir ankidikkatsizlik önemli yaralanmalara neden olabilir.u Daima kişisel koruyucu donanım kullanın. Daimakoruyucu gözlük kullanın. Elektrikli el aletinin türü vekullanımına uygun olarak; toz maskesi, kaymayan işayakkabıları, koruyucu kask veya koruyucu kulaklık gibikoruyucu donanım kullanımı yaralanma tehlikesini azaltır.u Aleti yanlışlıkla çalıştırmaktan kaçının. Güçkaynağına ve/veya aküye bağlamadan, elinize alıptaşımadan önce elektrikli el aletinin kapalıolduğundan emin olun. Elektrikli el aletini parmağınızşalter üzerinde dururken taşırsanız ve elektrikli el aletiaçıkken fişi prize sokarsanız kazalara neden olabilirsiniz.u Elektrikli el aletini çalıştırmadan önce ayar aletleriniveya anahtarları aletten çıkarın. Elektrikli el aletinindönen parçaları içinde bulunabilecek bir yardımcı aletyaralanmalara neden olabilir.u Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi herzaman koruyun. Bu sayede elektrikli el aletinibeklenmedik durumlarda daha iyi kontrol edebilirsiniz.u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin vetakı takmayın. Saçlarınızı ve giysileriniz aletinhareketli parçalarından uzak tutun. Bol giysiler, uzunsaçlar veya takılar aletin hareketli parçaları tarafındantutulabilir.u Toz emme donanımı veya toz tutma tertibatıkullanırken, bunların bağlı olduğundan ve doğrukullanıldığından emin olun. Toz emme donanımınınkullanımı tozdan kaynalanabilecek tehlikeleri azaltır.u Aletleri sık kullanmanız sebebiyle onlara alışmışolmanız, güvenlik prensiplerine uymanızıönlememelidir. Dikkatsiz bir hareket, bir anda ciddiyaralanmalara yol açabilir.Elektrikli el aletlerinin kullanımı ve bakımıu Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınızişe uygun elektrikli el aletleri kullanın. Uygunperformanslı elektrikli el aleti ile, belirlenen çalışmaalanında daha iyi ve güvenli çalışırsınız.u Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir veonarılmalıdır.Türkçe | 195Bosch Power Tools 1 609 92A 4CT | (20.07.2018)196 | Türkçe 1 609 92A 4CT | (20.07.2018) Bosch Power Tools u Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. u Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. u Elektrikli el aletinizin ve aksesuarlarınızın bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır. u Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir. u Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller. Servis u Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz. Gönye Testereler için Emniyet Uyarıları u Gönye testereler, ağaç veya benzeri ürünleri kesmek için kullanılır, bu testereler bara, çubuk, dikme gibi demirli malzemelerin kesimi için aşındırıcı kesme diskleriyle kullanılamaz. Aşındırıcı toz, alt koruma gibi hareketli parçaların sıkışmasına sebep olur. Aşındırıcı kesimle ortaya çıkan kıvılcımlar alt korumayı, çentik ucunu ve diğer plastik parçalarını yakabilir. u Mümkün oldukça iş parçalarını mengene ile destekleyin. İş parçasını elinizle destekliyorsanız, elinizi daima testere bıçağının her iki tarafından da en az 100 mm uzakta tutun. Mengene veya elle sabitlenmek için çok küçük olan parçaları kesmek amacıyla bu testereyi kullanmayın. Eliniz testere bıçağına çok yakınsa bıçakla temas ederek yaralanma riskiniz artar. u İş parçası mengene yardımıyla veya tutularak siper ve masaya sabitlenmelidir. İş parçasını hiçbir şekilde "desteksiz" olarak bıçağın önüne koymayın veya kesmeyin. Serbest veya hareketli iş parçaları yüksek hızlarda fırlayarak yaralanmalara yol açabilir. u Testereyi iş parçasının içinden geçirin. Testereyi iş parçasından geriye doğru çekmeyin. Kesim yapmak için testerenin başını kaldırıp iş parçasının üzerinden geriye çekin, motoru çalıştırın, testere başını aşağı indirin ve testereyi iş parçasından geçirin. Geriye çekme hareketiyle kesim yapmak testere bıçağının iş parçasının üstüne çıkmasına ve bıçak grubunu operatöre doğru şiddetli biçimde fırlatmasına yol açabilir. u Testere bıçağının önünden veya arkasından elinizi kesme hattı içinden asla geçirmeyin. İş parçasını "çapraz" tutmayın; örneğin iş parçasını sol elinizle testere bıçağının sağ tarafında tutmak ya da tam tersini yapmak çok tehlikelidir. u Talaşları temizlemek ya da başka bir sebeple, bıçak dönmeye devam ederken elinizi testere bıçağına 100 mm yaklaşacak şekilde siperin arkasına asla uzatmayın. Dönen testere bıçağının elinize yakınlığını göremediğiniz için ciddi yaralanma riski söz konusudur. u Kesim yapmadan önce iş parçanızı inceleyin. İş parçası eğri ya da bükülmüşse dış eğri yüzey sipere bakacak şekilde parçayı sabitleyin. Kesim hattı boyunca iş parçası, siper ve masa arasında hiçbir boşluk bırakmamaya özen gösterin. Eğri veya bükülmüş iş parçaları dönerek ve kayarak kesim sırasında testere bıçağına sıkışabilir. İş parçasında çivi veya başka bir yabancı madde bulunmamalıdır. u Masayı iş parçası dışında tüm alet, talaş vb.den temizlemeden testereyi kullanmayın. Dönen bıçağa temas eden küçük artıklar veya gevşek odun parçaları yüksek hızla fırlayabilir. u Bir seferde sadece tek bir iş parçasını kesin. İstiflenen çok sayıda iş parçası yeterli şekilde sabitlenemeyeceği için kesim sırasında bıçağın düzgün çalışmasına engel olabilir. u Gönye testeresi kullanımdan önce düzgün ve sağlam bir çalışma yüzeyi üzerine yerleştirilmeli ya da monte edilmelidir. Düzgün ve sağlam bir çalışma yüzeyi, gönye testeresinin dengesini kaybetme riskini düşürür. u Yapacağınız işleri planlayın. Eğim veya gönye açısında değişiklik yaptığınız zaman ayarlanabilir siperi her zaman iş parçasını destekleyecek ve bıçak ve koruma sistemine müdahale etmeyecek şekilde ayarladığınızdan emin olun. Aleti açmadan ve masaya iş parçası koymadan testere bıçağını bir simülasyon kesiminden geçirin ve hiçbir engelleyici ve siper kesme durumunun olmadığını teyit edin. u Masanın üst kısmından daha geniş veya daha uzun iş parçaları için masa genişletmesi, testere tezgahı gibi parçalarla yeterli desteği sağlayın. Gönye testere masasından daha uzun veya daha geniş olan iş parçaları, yeterli destek sağlanmazsa eğilebilir. Kesilen parça veyaiş parçası eğrilirse alt korumayı kaldırabilir ya da testere bıçağı tarafından fırlatılabilir. u Başka bir kişiyi masa genişletmesi veya ek destek olarak kullanmayın. İş parçasının yeterince desteklenmemesi bıçağın sıkışmasına ya da iş parçasının kesim sırasında dönmesine yol açarak operatörü, testere bıçağına doğru sürükleyebilir. u Kesilen parça döner haldeki testere bıçağına sıkışmamalı ve hiçbir şekilde bastırılmamalıdır. Örneğin uzunlamasına dayanaklarla sıkıştırıldığı takdirde, kesilen parça bıçağa sıkışarak fırlayabilir. u Çubuk veya boru gibi yuvarlak malzemeleri düzgün şekilde desteklemek için daima mengene veya uygun bir düzenek kullanın. Çubuklar, kesim sırasında dönerek testere bıçağının iş parçasıyla birlikte elinizi kapmasına yol açabilir. u Testere bıçağını iş parçasına temas ettirmeden önce tam hızına ulaşmasını bekleyin. Böylece iş parçasının fırlama riski düşecektir. u İş parçası veya bıçak sıkıştığı takdirde gönye testeresini kapatın. Tüm hareketli parçaların durmasını bekleyin ve fişi prizden çekin ve/veya batarya kutusunu çıkarın. Daha sonra sıkışan malzemeyi çıkarın. Sıkışmış iş parçası varken kesime devam etmek kontrol kaybına ya da gönye testeresine zarar gelmesine yol açabilir. u Kesimi bitirdikten sonra düğmeyi kapatın, testere başını aşağı indirin ve kesilen parçayı almadan önce bıçağın durmasını bekleyin. Kayan bıçağın yakınına elinizle uzanmanız tehlikelidir. u Aralıklı kesim yaparken ya da testere başı tamamen aşağıda olmadan düğmeyi kapatırken testere sapını sıkıca tutun. Testerenin kesme hareketi testere başının aniden aşağıya inmesine ve dolayısıyla yaralanmalara yol açabilir. u Çalışma yerinizi temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir. u Körelmiş, çizilmiş, eğilmiş veya hasar görmüş testere bıçaklarını kullanmayın. Kör veya yanlış doğrultulmuş dişlere sahip testere bıçakları dar kesme hatlarında yüksek sürtünmeye, sıkışmaya ve geri tepmeye neden olabilir. u Yüksek alaşımlı yüksek hızlı çelik (HSS çelik) testere bıçakları kullanmayın. Bu testere bıçakları kolayca kırılabilir. u Her zaman mil deliklerine göre doğru boyutta ve biçimde (elmas veya yuvarlak) olan testere bıçakları kullanın. Testerenin montaj donanımına uymayan testere bıçakları merkezden kaçar ve kontrol kaybına neden olur. u Takılı lazeri başka tip bir lazerle değiştirmeyin. Bu elektrikli el aletine uygun olmayan bir lazer insanlar için tehlikeli olabilir. u Elektrikli el aleti çalışırken hiçbir zaman kesme yerinden kesme kalıntılarını, ahşap talaşlarını ve benzerlerini almayın. Daima önce aletin kolunu boşa alın ve sonra elektrikli el aletini kapatın. u Çalışmanız bittiğinde soğumadan önce testere bıçağını tutmayın. Testere bıçağı çalışma sırasında çok ısınır. u Elektrikli el aleti üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin. u Lazer donanımında hiçbir değişiklik yapmayın. Bu kullanım kılavuzunda tanımlanan ayar olanaklarından tehlikesiz biçimde yararlanabilirsiniz. Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve doğrudan gelen veya yansıyan lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz. u Dikkat – Burada anılan kullanım ve ayar donanımlarından farklı donanımlar veya farklı yöntemler kullanıldığı takdirde, tehlikeli ışın yayılımına neden olunabilir. Semboller Aşağıdaki semboller elektrikli el aletinizi kullanırken önemli olabilir. Lütfen sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi daha güvenli kullanmanıza yardımcı olur. Semboller ve anlamları Lazer sınıfı 1 Elektrikli el aleti çalışır durumda iken ellerinizi kesme alanına uzatmayın. Testere bıçağına temas ederseniz yaralanma tehlikesi ortaya çıkar. Koruyucu toz maskesi kullanın. Koruyucu gözlük kullanın. Koruyucu kulaklık kullanın. Çalışırken çıkan gürültü kalıcı işitme kayıplarına neden olabilir. Türkçe | 197 Bosch Power Tools 1 609 92A 4CT | (20.07.2018)198 | Türkçe 1 609 92A 4CT | (20.07.2018) Bosch Power Tools Semboller ve anlamları Tehlikeli alan! Ellerinizi, parmaklarınızı veya kollarınızı mümkün olduğu kadar bu alandan uzak tutun. Parmaklarınızı kolun hareketli parçaları arasına yaklaştırmayın. Parmaklarınız ezilebilir ve ciddi yaralanmalar ortaya çıkabilir. Ø 30 Ø 305 mm Testere bıçağının ölçülerine dikkat edin. Testere bıçağının delik çapı arada boşluk kalmadan alet miline uymalıdır. Redüksiyon parçalarının kullanılması gerekli olduğunda, redüksiyon parçası ölçülerinin testere bıçağı gövde kalınlığına, delik çapına ve uç mili çapına uygun olmasına dikkat edin. Mümkün olduğu kadar testere bıçağı ile birlikte teslim edilen redüksiyon parçalarını kullanın. Testere bıçağı çapı sembol üzerindeki veriye uymalıdır. Taşımak için elektrikli el aletini sadece işaretli yerlerinden (tutamak girintileri) veya taşıma tutamağından tutun. Elektrikli el aletini hiçbir zaman kolun tutamağından tutarak taşımayın. Lazerin açılması Sıkma tutamağı açık: Dikey gönye açısı ayarlanabilir. Sıkma tutamağı kapalı: Kayıcı kolun ayarlanan dikey gönye açısı muhafaza edilir. Dikey gönye açısının ayarlanmasına ilişkin tek tek adımları gösterir.

1. Sıkma tutamağını gevşetin

2. Kayıcı kolu hafifçe sola kaydırın

3. Döner topuzda istenen dikey gönye

açısı aralığını ayarlayın Döner topuzda dikey gönye açısı aralığının ayarlanması: Testere bıçağının sola eğimi (45° ile 0° arası) Semboller ve anlamları Testere bıçağının sağa eğimi (0° ile 45° arası) Kayıcı kolun bütün hareket aralığı (– 47° ile +47° arası) Ürün ve performans açıklaması Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir. Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin. Usulüne uygun kullanım Bu elektrikli el aleti; tezgah aleti olarak ahşap malzemede düz hatlı uzunlamasına ve enine kesme işleri için tasarlanmıştır. –52° ile +60° arası yatay gönye açıları ve 47° (sol taraflı) ile 47° (sağ taraflı) dikey gönye açıları mümkündür. Bu elektrikli el aletinin gücü sert/yumuşak ahşapla yonga levha ve elyaflı levhaların kesilmesine göre tasarlanmıştır. Uygun testere bıçakları kullanılarak alüminyum profil levhaların ve plastiklerin kesilmesi de mümkündür. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır. (1) Tutamak (2) Açma/kapama şalteri emniyeti (3) Koruyucu kapak (4) Pandül hareketli koruyucu kapak (5) Konumu ayarlanabilir dayama rayı (6) Dayama rayı (7) Kesme masası uzatması (8) Montaj delikleri (9) Besleme levhası (10) Kilitleme kancası (11) İstenen gönye açısı için tespit topuzu (yatay) (12) Gönye açısı ön ayarı kolu (yatay) (13) İstenen gönye açısı için germe tutamağı (dikey) (14) Aralık stoperi

(15) Standart gönye açıları için oluklar (yatay) (16) Tutamak girintileri (17) İç altıgen anahtar (6 mm/4 mm) (18) İç altıgen anahtar (2 mm)(19) Vidalı işkence (20) Kayıcı makara (21) Sağ gönye açısı aralığı için açı göstergesi (0° ile 47° arası) (dikey) (22) Talaş itici (23) Talaş atma yeri (24) Emme adaptörü (25) Kayma mekanizması sıkma kolu (26) Lazer uyarı etiketi (27) Lazer koruma kapağı (28) Kayıcı kol (29) Derinlik mesnedi ayar vidası (30) Derinlik mesnedi (31) Taşıma emniyeti (32) Gönye açısı skalası (dikey) (33) Sol gönye açısı aralığı için açı göstergesi (47° ile 0° arası) (dikey) (34) 22,5° gönye açısı için ayar düğmesi (dikey) (35) Uzunluk dayamağı için kilitleme vidası

(36) Uzunluk dayamağı

(37) Gönye açısı skalası (yatay) (38) Kesme masası (39) Gönye açısı aralığı ayarı için döner topuz (dikey) (40) Testere bıçağı (41) Lazer ışını çıkış deliği (42) Pandül hareketli koruyucu kapak kol mekanizması kilitleme vidası (43) Pandül hareketli koruyucu kapak kol mekanizması (44) Ön sabitleme vidası (Kapak/pandül hareketli koruyucu kapak) (45) Arka sabitleme vidası (Kapak/pandül hareketli koruyucu kapak) (46) Kapak (47) Mil kilitleme (48) Testere bıçağı tespiti için iç altıgen vida (49) Bağlama flanşı (50) İç bağlama flanşı (51) Kesme masası uzatması sıkma kolu (52) Ayarlanabilir dayama rayı için kilitleme vidası (53) Amortisör (54) Amortisör ayar vidaları (55) Vidalı işkence delikleri (56) Kelebek vida (57) Dişli kol (58) Gönye açısı göstergesi (yatay) (59) Açma/kapama şalteri (60) Lazer açma/kapama şalteri (kesme hattı işareti) (61) Besleme levhası vidaları (62) Uzunluk dayamağı sıkma vidası

(63) Lazer koruma kapağı vidası (64) Lazer konumlandırma ayar vidası (hizalama) (65) Lazer montaj plakası sabitleme vidası (66) Lazer gövdesi sabitleme vidası (67) / (68) / (69) 0° temel ayarı için ayar vidası (dikey gönye açısı) (70) 45° temel ayarı için ayar vidası (sol dikey gönye açısı) (71) 45° temel ayarı için ayar vidası (sağ dikey gönye açısı) (72) Gönye açısı skalası ayar vidası (yatay) (73) Açı göstergesi vidası (yatay) (74) İstenen gönye açısı için sıkma tutamağı sıkma kuvveti için vida (dikey) (75) Cırt cırtlı tutturma bandı

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. Teknik veriler Panel testere GCM 12 GDL GCM 12 GDL GCM 12 GDL Ürün kodu 3 601 M23 601 3 601 M23 631 3 601 M23 671 3 601 M23 661 3 601 M23 691 3 601 M23 6P1 Giriş gücü W 2000 1500 1800 Anma gerilimi V 230–240 110 220–240 Frekans Hz 50/60 50/60 50/60 Boştaki devir sayısı dak

Yol alma (start) akımı sınırlaması ● – ● Lazer tipi nm 650 650 650 mW < 1 < 1 < 1 Türkçe | 199 Bosch Power Tools 1 609 92A 4CT | (20.07.2018)200 | Türkçe 1 609 92A 4CT | (20.07.2018) Bosch Power Tools Panel testere GCM 12 GDL GCM 12 GDL GCM 12 GDL Lazer sınıfı 1 1 1 Ağırlığı EPTA-Procedure 01:2014 uyarınca kg 32,1 32,1 32,1 Koruma sınıfı / II / II / II Uygun testere bıçağı ölçüleri Testere bıçağı çapı mm 305 305 305 Bıçak gövdesi kalınlığı mm 1,7−2,6 1,7−2,6 1,7−2,6 maks. kesme genişliği mm 3,2 3,2 3,2 Delik çapı mm 30 30 30 Müsaade edilen iş parçası ölçüleri (maksimum/minimum): (Bakınız „Müsaade edilen iş parçası ölçüleri“, Sayfa205) Gürültü bilgisi Gürültü emisyon değerleri EN 62841-3-9 standardına göre belirlenmektedir. Elektrikli el aletinin A değerlendirmeli gürültü seviyesi tipik olarak: Ses basıncı seviyesi 93dB(A); gürültü emisyon seviyesi 106dB(A). Tolerans K=3dB. Koruyucu kulaklık kullanın! Bu talimatta belirtilen gürültü emisyon değeri standart bir ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer gürültü emisyonunun geçici olarak tahmin edilmesine uygundur. Belirtilen gürültü emisyon değeri elektrikli aletin temel kullanımını temsil etmektedir. Ancak elektrikli el aleti başka uygulama türleri için, farklı uçlar veya yetersiz bakımla kullanılacak olursa, gürültü emisyon değerinde farklılık görülebilir. Bu da gürültü emisyonunu toplam çalışma süresinde belirgin ölçüde yükseltebilir. Gürültü emisyonunu tam olarak belirleyebilmek için aletin kapalı olduğu süreleri veya açık olduğu halde gerçekten kullanılmadığı süreleri de dikkate almanız gerekir. Bu da toplam çalışma süresindeki gürültü emisyonunu belirgin ölçüde düşürebilir. Montaj u Elektrikli el aletinin yanlışlıkla çalışmasına izin vermeyin. Montaj sırasında ve elektrikli el aletinin kendinde çalışma yaparken şebeke fişi prize takılı olmamalıdır. Teslimat kapsamı Aletle birlikte teslim edilen bütün parçaları ambalajdan dikkatli biçimde çıkarın. Bütün ambalaj malzemesini elektrikli aletten ve birlikte teslim edilen aksesuardan alın. Elektrikli el aletini çalıştırmadan önce her defasında aşağıda sıralanan parçaların teslim edilip edilmediğini kontrol edin: – Testere bıçağı takılı panel testere (40) – Sabitleme topuzu (11) – İç altıgen anahtar (17) – İç altıgen anahtar (18) – Vidalı işkence (19) Not: Elektrikli el aletinde hasar olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya devam etmeden önce koruyucu donanımların veya hafif hasarlı parçaların eksiksiz olup olmadıklarını ve usulüne uygun işlev görüp görmediklerini dikkatli biçimde kontrol etmelisiniz. Hareketli parçaların kusursuz biçimde işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını ve hasarsız olup olmadıklarını kontrol edin. Bütün parçaların doğru olarak takılmış olması ve kusursuz bir işletimin gereklerini yerine getirmesi gerekir. Hasarlı koruma donanımlarını ve parçaları yetkili bir serviste onartmalı veya değiştirmelisiniz. Teslimat kapsamı için gerekli olan ek aletler: – Filips tornavida – Çatal anahtar (büyüklüğü: 8 mm) – Ring, çatal ve lokma anahtar (Büyüklükleri: 10 mm ve 17 mm) Sabitleme topuzunun takılması (Bakınız: Resim

– Sabitleme topuzunu (11) kolun (12) üzerindeki ilgili deliğe vidalayın. u Kesme işlemine başlamadan önce daima sabitleme topuzunu (11) sıkın. Aksi takdirde testere bıçağı iş parçası içinde sıkışabilir. Sabit veya esnek montaj u Güvenli bir kullanımı garantiye almak için elektrikli el aletini düz ve sağlam bir zemine (örneğin bir tezgaha) monte etmelisiniz. Bir çalışma yüzeyine montaj (Bakınız: Resim b1) – Elektrikli el aletini uygun bir vidalı bağlantı ile iş yüzeyine tespit edin. Bunun için delikler (8) öngörülmüştür. veya – Elektrikli el aletinin ayaklarını piyasada bulunan bir vida kelepçeleri ile çalışma yüzeyine sabitleyin. Bosch çalışma masasına montaj (GTA 2500 W, GTA 3700, GTA 3800) (Bakınız: Resim b2) Bosch GTA çalışma masaları ayarlanabilir ayakları sayesinde elektrikli al aletlerine her türlü zeminde tespit olanağı sağlar. Çalışma masalarının iş parçası yatırma yüzeyleri uzun iş parçalarını destekleme işlevi görür.u Çalışma masası ekinde teslim edilen bütün uyarıları ve talimatı okuyun. Uyarı ve talimat hükümlerine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalar ortaya çıkabilir. u Elektrikli el aletini takmadan önce çalışma masasını doğru biçimde monte edin. Masanın çökmemesi için kusursuz montaj önemlidir. – Elektrikli el aletini çalışma masasına nakliye konumunda monte edin. Toz ve talaş emme Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir. – Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. u Çalıştığınız yerde toz birikmemesine dikkat edin. Tozlar kolayca alevlenebilir. Toz ve talaş emme tertibatı toz, talaş veya iş parçası kırıkları tarafından bloke edilebilir. – Elektrikli el aletini kapatın ve fişi prizden çekin. – Testere bıçağı tam olarak duruncaya kadar bekleyin. – Blokajın nedenini belirleyin ve bu nedeni ortadan kaldırın. Harici toz emme Emdirme yaptırmak için emme adaptörüne (24) bir hortum da (Ø 35 mm) bağlayabilirsiniz. – Toz emme hortumunu emme adaptörüne (24) takın. Elektrik süpürgesi işlenen malzemeye uygun olmalıdır. Özellikle sağlığa zararlı, kanserojen veya kuru tozları vakumlarken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın. Emme adaptörünün temizlenmesi Optimum emme performansı sağlayabilmek için emme adaptörü (24) düzenli aralıklarla temizlenmelidir. – Emme adaptörünü (24) çevirerek talaş atma yerinden (23) çıkarın. – İş parçası kırıklarını ve talaşları temizleyin. – Emme adaptörünü tekrar çevirerek talaş atma yerine tutma halkasını kavrayacak biçimde bastırın. Testere bıçağı değiştirme (Bakınız: Resimler c1−c4) u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. u Testere bıçağını takarken koruyucu iş eldivenleri kullanın. Testere bıçağına temas halinde yaralanma tehlikesi vardır. Sadece müsaade edilen maksimum hızları elektrikli el aletinin boştaki devir sayısından yüksek olan testere bıçaklarını kullanın. Sadece bu kullanım kılavuzunda belirtilen tanıtım değerlerine uygun, EN 847-1’e göre test edilmiş ve buna uygun olarak işaretlenmiş testere bıçaklarını kullanın. Sadece üretici tarafından bu elektrikli el aletinde kullanılması tavsiye edilen ve işlemek istediğiniz malzemeye uygun testere bıçakları kullanın. Bu, kesme işlemi esnasında testere bıçağı dişlerinin ısınmasını önler. Testere bıçağının sökülmesi – Elektrikli el aletini çalışma konumuna getirin. – Kilitleme vidasını (42) kol tertibatı (43) serbestçe aşağı asılabilecek ölçüde elle vidalayın. – Sabitleme vidasını (44) (yaklaşık 2 tur çevirerek) iç altıgen anahtarla (4 mm) (17) gevşetin. Vidayı tam olarak sökün. – Sabitleme vidasını (45) (yaklaşık 6 tur çevirerek) iç altıgen anahtarla (4 mm) (17) gevşetin. Vidayı tam olarak sökün. – Kapağı (46) sabitleme vidasından (45) öne doğru çekerek çıkarın. – Pandül hareketli koruyucu kapağı (4) arkaya getirin ve bu pozisyonda tutun. – Kol mekanizmasını (43) bir delikten sabitleme vidasına (45) takın. Bu yolla pandül hareketli koruyucu kapak açık durumda tutulur. – İç altıgen vidayı (48) iç altıgen anahtarla (6 mm) (17) çevirin ve aynı anda mil kilidine (47) kavrama yapıncaya kadar basın. – Mil kilidini (47) basılı tutun ve iç altıgen vidayı (48) saat hareket yönünde çevirerek çıkarın (sol dişli!). – Bağlama flanşını (49) çıkarın. – Testere bıçağını çıkarın (40). Testere bıçağının takılması Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin. – Yeni testere bıçağını iç bağlama flanşına (50) yerleştirin. u Takma işlemi esnasında dişlerin kesme yönünün (testere bıçağı üzerindeki ok yönü) koruyucu kapak üzerindeki ok yönü ile aynı olmasına dikkat edin! – Bağlama flanşını (49) ve iç altıgen vidayı (48) yerine yerleştirin. Mil kilidine (47) kavramaya yapıncaya kadar basın ve iç altıgen vidayı saat hareket yönünün tersine çevirerek sıkın. Türkçe | 201 Bosch Power Tools 1 609 92A 4CT | (20.07.2018)202 | Türkçe 1 609 92A 4CT | (20.07.2018) Bosch Power Tools – Kol mekanizmasını (43) sabitleme vidasından (45) gevşetin ve pandül hareketli koruyucu kapağı (4) tekrar aşağı indirin. – Kapağı (46) tekrar sabitleme vidasının (45) altına sürün. – Sabitleme vidalarını (45) ve (44) tekrar sıkın. – Kol mekanizmasını (43) orijinal konumuna getirin ve kilitleme vidasını (42) tekrar elinizle sıkın. İşletim u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Taşıma emniyeti (Bakınız: Resim A) Taşıma emniyeti (31) elektrikli el aletini farklı yerlerde kullanmak üzere taşırken size yardımcı olur. Taşıma emniyetinin açılması (çalışma konumu) – Kayıcı kolu (28) tutamaktan (1) tutarak taşıma emniyetinin (31) açılması için biraz aşağı indirin. – Taşıma emniyetini (31) sonuna kadar dışarı çekin. – Kayıcı kolu (28) yavaşça yukarı kaldırın. Elektrikli el aletinin emniyete alınması (taşıma pozisyonu) – Kayıcı kolu (28) sonuna kadar arkaya itin ve bu pozisyonda emniyete alın(Bakınız „Kayıcı kolun emniyete alınması (Bakınız: Resim B2)“, Sayfa202). – Kayıcı kolu, taşıma emniyeti (31) tam olarak içeri itilebiliecek biçimde aşağı indirin. Diğer açıklamalar: (Bakınız „Nakliye (Bakınız: Resim Z)“, Sayfa208) Kayıcı kolun kilitlenmesi Kayıcı kolun (28) kayma mekanizması sıkma kolu (25) yardımı ile kilitlenebilir. Bu çerçevede kayıcı kolun iki pozisyonu mümkündür: – Kayıcı kol sonuna kadar arkada (uç kesme) – Kayıcı kol sonuna kadar önde (kompakt taşıma pozisyonu için) Kayıcı kolun emniyetinin açılması (Bakınız: Resim B1) Kayıcı kolun (28) emniyeti açıldıktan sonra komple kayma mekanizması kullanılabilir duruma gelir. – Sıkma kolunu (25) sonuna kadar aşağı indirin. – Sıkma kolunun sıkma kaması kayıcı kolun her iki mafsal parçasını da serbest bırakır. Kayıcı kolun emniyete alınması (Bakınız: Resim B2) Kayıcı kol sonuna kadar arkada: – Kayıcı kolu (28) sonuna kadar arkaya itin. – Bu durumda kayıcı kolun her iki üst mafsal parçası da dik konumda kapalı olur. – Sıkma kolunu (25) sıkma kaması kayıcı kolun iki alt mafsal parçası arasına gelecek biçimde yukarı çekin. – Sonuna kadar arkaya itilen kayıcı kol (28) kilitlenir. Kayıcı kol sonuna kadar önde: – Kayıcı kolu (28) sonuna kadar öne çekin. – Kayma mekanizması bütün olarak dışarı çekilir. – Sıkma kolunu (25) sıkma kaması kayıcı kolun iki alt mafsal parçası arasına gelecek biçimde yukarı çekin. – Sonuna kadar öne çekilen kayıcı kol (28) kilitlenir. Çalışmaya hazırlık Kesme masasının uzatılması (Bakınız: Resim C) Uzun iş parçalarının boşlukta kalan uçları alttan beslenmeli veya desteklenmelidir. Kesme masası kesme masası uzatmaları (7) yardımı ile sola ve sağa doğru büyütülebilir. – Sıkma kolunu (51) içeri katlayın. – Kesme masası uzatmasını (7) istediğiniz uzunluğa kadar dışarı çekin (maksimum 250 mm). – Kesme masası uzatmasını sabitlemek için sıkma kolunu (51) tekrar dışarı bastırın. Dayama rayının kaydırılması (Bakınız: Resimler D–E) Yatay ve/veya dikey gönye açılarında kesme yaparken kesme yönüne göre sol veya sağ ayarlanabilir dayama rayını (5) sonuna kadar dışarı çekmek veya bütünüyle çıkarmak zorundasınız.. Dikey gönye açısı Yatay gönye açısı 0°– 47° (sol) ≤ 44° (sağ/sol) – Kilitleme vidasını gevşetin (52). – Ayarlanabilir sol dayama rayını (5) sonuna kadar dışarı çekin. 0°– 47° (sol) ≥ 45° (sağ/sol) – Kilitleme vidasınıgevşetin (52). – Ayarlanabilir sol dayama rayını (5) sonuna kadar dışarı çekin. – Ayarlanabilir dayama rayını yukarı doğru kaldırarak çıkarın. – Kilitleme vidasınıçıkarın (52). 0°– 47° (sağ) ≤ 44° (sağ/sol) – Kilitleme vidasını gevşetin (52). – Ayarlanabilir sağ dayama rayını (5) sonuna kadar dışarı çekin. – Ayarlanabilir dayama rayını yukarı doğru kaldırarak çıkarın. 0°– 47° (sağ) ≥ 45° (sağ/sol)Kayıcı kol amortisörünün ayarlanması (Bakınız: Resim F) Kayıcı kolun (28) kayma mekanizması fabrikasyon olarak ayarlıdır ve elektrikli el aletinin tesliminde amortisörlü değildir. Kayma mekanizmasının amortisörünü kendinize özgü olarak amortisörde (53) ayarlayabilirsiniz: Sert - kontrollü çalışma hareketleri; Yumuşak - hızlı kesme işleri. – Her iki ayar vidasını (54) iç altıgen anahtarla (4 mm) (17) daha yumuşak amörtisör için gevşetin – veya – Her iki ayar vidasını (54) daha sert amortisör için sıkın. İş parçasının sabitlenmesi (Bakınız: Resim G) Çalışma güvenliğini optimum düzeyde tutabilmek için iş parçasını daima tespit etmelisiniz. Tespit edilmek için çok küçük olan iş parçalarını işlemeyin. – İş parçasını kuvvetlice dayama rayına(6) doğru bastırın. – Aletle birlikti teslim edilen vidalı işkenceyi (19)in kendisi için öngörülen deliklerden (55) birine takın. – Kelebek vidayı (56) gevşetin ve vidalı işkenceyi iş parçasına uyarlayın. Kelebek vidayı tekrar sıkın. – Dişli kolu (57) iş parçasını sıkın. Yatay gönye açısının ayarlanması Hassas kesme işleminin güvenceye alınabilmesi için yoğun kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız. (Bakınız „Temel ayarların kontrolü ve ayarlanması“, Sayfa207). u Kesme işlemine başlamadan önce daima sabitleme topuzunu (11) sıkın. Aksi takdirde testere bıçağı iş parçası içinde sıkışabilir. Yatay standart gönye açısının ayarlanması (Bakınız: Resim H) Sık kullanılan yatay gönye açılarının hassas biçimde ayarlanması için kesme masasında oluklar (15) bulunmaktadır: sol sağ

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Eğer sıkılmış durumda ise sabitleme topuzunu (11) gevşetin. – Kolu (12) çekin ve kesme masasını (38) istediğiniz oluğa kadar sola veya sağa çevirin. – Kolu tekrar bırakın. Kol hissedilir biçimde oluğu kavramalıdır. – Sabitleme topuzunu (11) tekrar sıkın. İstenen yatay gönye açısının ayarlanması (Bakınız: Resim

Yatay gönye açısı 52° (sol taraflı) ile 60° (sağ taraflı) arasındaki bir aralıkta ayarlanabilir. – Eğer sıkılmışsa sabitleme topuzunu (11) gevşetin. – Kolu (12) çekin ve aynı anda kendisi için öngörülen oluğu kavrayıncaya kadar kilitleme kancasına (10) bastırın. Kesme masası serbestçe hareket edebilecek duruma gelir. – Sabitleme topuzundan ile kesme masasını (38) açı göstergesi (58) istenen yatay gönye açısını gösterinceye kadar sola veya sağa çevirin. – Sabitleme topuzunu (11) tekrar sıkın. – Kolu (12) tekrar gevşetmek için (yatay standart gönye açılarını ayarlamak için) kolu yukarı çekin. Kilitleme kancası (10) başlangıç pozisyonuna geri döner ve kol (12) tekrar olukları (15) kavrayabilir. Dikey gönye açısının ayarlanması Hassas kesme işleminin güvenceye alınabilmesi için yoğun kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız. (Bakınız „Temel ayarların kontrolü ve ayarlanması“, Sayfa207). Dikey gönye açısı 47° (sol taraflı) ile 47° (sağ taraflı) arasındaki bir aralıkta ayarlanabilir. Sık kullanılan dikey gönye açılarını hızla ve hassas biçimde ayarlayabilmek için 0°, 22,5°, 45° ve 47° açılar için dayamaklar öngörülmüştür. Sol dikey gönye açısı aralığının ayarlanması (45° ile 0° arası) – Sol ayarlanabilir dayama rayını (5) sonuna kadar dışarı çekin (Bakınız „Dayama rayının kaydırılması“, Sayfa202). – Sıkma kolunu (13) gevşetin. – Kayıcı kolu (28) tutamakta (1) açı göstergesi (33) istenen dikey gönye açısını gösterinceye kadar sola kaydırın. – Kayıcı kolu (28) bu konumda tutun ve sıkma (germe) tutamağını (13) tekrar sıkın. Germe tutamağının sıkma kuvveti kayıcı kolun pozisyonunu istenen her dikey gönye açısında güvenli biçimde tutmalıdır. Sağ dikey gönye açısı aralığının ayarlanması (0° ile 45° arası) (Bakınız: Resim J) – Sağ ayarlanabilir dayama rayını (5) sonuna kadar dışarı çekin (Bakınız „Dayama rayının kaydırılması“, Sayfa202). – Sıkma tutamağını (13) gevşetin. – Kayıcı kolu (28) tutamakta (1) 0° pozisyonundan hafifçe sola kaydırın ve döner topuzu (39), istenen dikey gönye açısı aralığı gösterilinceye kadar çevirin. – Kayıcı kolu (28) tutamakta (1) açı göstergesi (21) istenen gönye açısını gösterinceye kadar sağa hareket ettirin. – Kayıcı kolu (28) bu konumda tutun ve sıkma tutamağını (13) tekrar sıkın. Türkçe | 203 Bosch Power Tools 1 609 92A 4CT | (20.07.2018)204 | Türkçe 1 609 92A 4CT | (20.07.2018) Bosch Power Tools Germe (sıkma) tutamağının sıkma kuvveti kayıcı kolun pozisyonunu istenen her dikey gönye açısında güvenli biçimde tutmalıdır. Dikey standart gönye açısının 0° ayarlanması Dikey standart gönye açısının 0° rahatça tekrar ayarlanabilmesi için döner topuz (39) sol dikey gönye açısı aralığında kavrama yapar. – Kayıcı kolu (28) sağdan 0° pozisyonuna getirin. Bütün dikey gönye açısı aralığının ayarlanması (–47° ile +47° arası) – Her iki ayarlanabilir dayama rayını (5) sonuna kadar dışarı çekin (Bakınız „Dayama rayının kaydırılması“, Sayfa202). – Sıkma tutamağını (13) gevşetin. – Kayıcı kolu (28) tutamaktan (1) tutarak 0° pozisyonunundan hafifçe sola devirin ve istenen dikey gönye açısı aralığı gösterilinceye kadar döner topuzu (39) çevirin. – Kayıcı kolu (28) tutamaktan (1) tutarak açı göstergesi (33) veya (21) istenen dikey gönye açısını gösterinceye kadar sola veya sağa hareket ettirin. – Kayıcı kolu (28) bu pozisyonda tutun ve sıkma tutamağını (13) tekrar sıkın. Germe tutamağının sıkma kuvveti kayıcı kolun pozisyonunu istenen her dikey gönye açısında güvenli biçimde tutmalıdır. Dikey standart gönye açısının 22,5° ayarlanması (Bakınız: Resim K) Ayar düğmesini (34) sonuna kadar dışarı çekin ve 90° çevirin. Daha sonra kayıcı kolu (28) tutamaktan (1) tutarak işitilir biçimde kavrama yapıncaya kadar hareket ettirin. Çalıştırma u Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketinde belirtilen gerilimle aynı olmalıdır. Açma (Bakınız: Resim L) Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın. – Elektrikli el aletini çalıştırmak için önce kapama emniyetini (2) ortaya getirin ve daha sonra açma/kapama şalterine (59) basın ve şalteri basılı tutun. Not: Güvenlik nedenleriyle açma/kapama şalteri (59) kilitlenemez, çalışma esnasında sürekli olarak basılı tutulmalıdır. Kapama – Aleti kapatmak için açma/kapama şalterini (59) bırakın. Yol alma (start) akımı sınırlaması Elektronik yol alma akımı sınırlandırması start anında elektrikli el aletinin performansını sınırlandırır ve 16 A’lik sigorta ile çalışma olanağı sağlar. Not: Açıldıktan hemen sonra elektrikli el aleti tam devir sayısı ile çalışırsa, yol alma sınırlandırma sistemi işlev görmüyor demektir. Elektrikli el aleti zaman geçirmeden müşteri servisine gönderilmelidir. Adresler: (Bakınız „Müşteri servisi ve uygulama danışmanlığı“, Sayfa208). Çalışırken dikkat edilecek hususlar Genel kesme talimatı u Sabitleme topuzunu (11) ve sıkma tutamağını (13) kesme işleminden önce daima sıkın. Aksi takdirde testere bıçağı iş parçası içinde sıkışabilir. u Bütün kesme işlerinde önce testere bıçağının hiçbir zaman dayama rayına, vidalı işkenceye veya aletin diğer parçalarına temas etmediğinden emin olmalısınız. Eğer takılı ise yardımcı dayamakları çıkarın veya bunların konumunu ayarlayın. Testere bıçağını çarpma ve darbelere karşı koruyun. Testere bıçağına yandan baskı uygulamayın. Eğilmiş veya bükülmüş iş parçalarını işlemeyin. İş parçasının her zaman dayama rayına dayanabilecek düz bir kenarı olmalıdır. Uzun ve ağır iş parçalarının boştaki uçları beslenmeli veya desteklenmelidir. Pandül hareketli koruyucu kapağın usulüne uygun olarak işlev gördüğünden ve serbestçe hareket edebildiğinden emin olun. Kayıcı kol aşağı indirilirken pandül hareketli koruyucu kapak açılmalıdır. Kayıcı kol yukarı kaldırılırken pandül hareketli koruyucu kapak tekrar testere bıçağı üzerinde kapanmalı ve alet kolunun en üst pozisyonunda kilitlenmelidir. Kesme hattının işaretlenmesi (Bakınız: Resim M) İki lazer ışını testere bıçağının kesme genişliğini gösterir. Bu sayede iş parçası pandül hareketli koruyucu kapak açılmadan kesme yapılmak üzere hassas biçimde konumlandırılabilir. – Lazer ışınlarını şalterle (60) açın. – İş parçası üzerinde iki lazer çizgisi arasına işaretinizi doğrultun. Not: Kesme işlemine başlamadan önce kesme genişliğinin doğru olarak gösterilip gösterilmediğini kontrol edin (Bakınız „Lazerin hassas ayarı“, Sayfa206). Lazer ışınlarının ayarı örneğin titreşimler nedeniyle değişebilir. Kullanıcının pozisyonu (Bakınız: Resim N) u Bedeninizi elektrikli el aleti önünde testere bıçağı ile aynı çizgide bulundurmayın, her zaman testere bıçağının yan tarafında durun. Bu yolla bedeninizi olası bir geri tepmeye karşı korursunuz. – Ellerinizi, parmaklarınızı ve kollarınızı dönmekte olan testere bıçağından uzak tutun. – Kayıcı kolun (28) önünde kollarınızı çapraz olarak tutmayın.Besleme levhalarının değiştirilmesi (Bakınız: Resim O) Kırmızı besleme levhaları (9) elektrikli el aletinin uzun süre kullanımı sonucu aşınabilir. Bozulan besleme levhalarını değiştirin. – Elektrikli el aletini çalışma konumuna getirin. – Vidaları (61) iç altıgen anahtarla (4 mm) (17) sökün ve eski besleme levhasını çıkarın. – Yeni ve doğru besleme levhasını yerine yerleştirin. – Besleme levhalarını vidalarla (61) olası çekme hareketinin bütün uzunluğunda testere bıçağı besleme levhası ile temasa gelmeyecek biçimde mümkün olduğu kadar sağa vidalayın. – Sol besleme levhası için de aynı işlemi tekrarlayın. Müsaade edilen iş parçası ölçüleri Maksimum iş parçaları: Yatay gönye açısı Dikey gönye açısı Yükseklik x Genişlik [mm] İş parçası dayama rayında İş parçası aralık stoperinde (aksesuar) 0° 0° 104 x 335 110 x 240 45° 0° 104 x 240 110 x110 0° 45° (sol) 50 x 335 50 x 295 0° 45° (sağ) 40 x 335 40 x 295 45° 45° (sol) 50 x 240 50 x 200 45° 45° (sağ) 40 x 240 40 x 200 Minimum iş parçaları (= Bütün iş parçaları aletle birlikte teslim edilen vidalı işkence (19) ile testere bıçağının soluna veya sağına sabitlenebilmelidir): 160 x 335 mm (uzunluk x genişlik) Maksimum kesme derinliği (0°/0°): 104 mm Kesme u Sabitleme topuzunu (11) ve sıkma tutamağını (13) kesme işleminden önce daima sıkın. Aksi takdirde testere bıçağı iş parçası içinde sıkışabilir. Çekme hareketi olmadan kesme (kısaltma) (Bakınız: Resim P) – Kolu (28) sonuna kadar arkaya itin ve bu pozisyonda emniyete alın(Bakınız „Kayıcı kolun emniyete alınması (Bakınız: Resim B2)“, Sayfa202). Derinlik mesnedinin (30) sonuna kadar içeri bastırıldığından ve ayar vidasının (29) derinlik mesnedi olmadan kolun hareketinde derinlik mesnedine temas etmediğinden ve oluğa uyduğundan emin olun. – İş parçasını ölçülerine uygun olarak sıkın. – Gerektiğinde istediğiniz gönye açısını (yatay ve/veya dikey) ayarlayın. – Elektrikli el aletini açın (Bakınız „Açma (Bakınız: Resim L)“, Sayfa204). – Kayıcı kolu (28) tutamaktan (1) tutarak yavaşça aşağı indirin. – İş parçasını düzgün itme kuvveti ile kesin. – Elektrikli el aletini kapatın ve testere bıçağı tam olarak duruncaya kadar bekleyin. – Kayıcı kolu (28) yavaşça aşağı indirin. Çekme hareketi ile kesme (Bakınız: Resim Q) u Aleti çalıştırmadan önce ve bütün çalışma süresince tutamağı sıkıca kavrayın. Kesme işlemi esnasında kayıcı kolda kontrollü hareket edin. Bir anlık dikkatsizlik çok rahat hareket edebilen kayıcı kol nedeniyle ciddi yaralanmalara neden olabilir. – Kayıcı kolun (28) emniyetinin açılması (Bakınız „Kayıcı kolun emniyetinin açılması (Bakınız: Resim B1)“, Sayfa202). Kayıcı kolu (28) dışarı çekip tekrar geri çekerek, komple kayma mekanizmasının işlev görüp görmediğini kontrol edin. – İş parçasını ölçülerine uygun olarak sıkın. – Gerektiğinde istediğiniz gönye açısını (yatay ve/veya dikey) ayarlayın. – Kayıcı kolu (28) tutamaktan (1) tutarak, testere bıçağı iş parçası önüne gelinceye kadar dayama rayından (6) çekin. – Elektrikli el aletini açın (Bakınız „Açma (Bakınız: Resim L)“, Sayfa204). – Kayıcı kolu (28) tutamaktan (1) tutarak yavaşça aşağı indirin. – Kayıcı kolu (28) dayama rayına (6) doğru itin ve iş parçasını düzgün besleme kuvveti ile kesin. – Elektrikli el aletini kapatın ve testere bıçağı tam olarak duruncaya kadar bekleyin. – Kayıcı kolu (28) yavaşça yukarı kaldırın. Aynı uzunluktaki iş parçalarının kesilmesi (Bakınız: Resim R) Aynı uzunluktaki iş parçalarını basitçe kesmek için uzunluk dayamağını (36) (aksesuar) kullanabilirsiniz. Uzunluk dayamağını kesme masası uzatmasının (7) her iki tarafına da takabilirsiniz. – Kilitleme vidasını (35) gevşetin ve uzunluk dayamağını (36) sıkma vidası (62) üzerine yatırın. – Kilitleme vidasını (35) tekrar sıkın. Türkçe | 205 Bosch Power Tools 1 609 92A 4CT | (20.07.2018)206 | Türkçe 1 609 92A 4CT | (20.07.2018) Bosch Power Tools – Kesme masası uzatmasını (7) istediğiniz uzunluğa ayarlayın (Bakınız „Kesme masasının uzatılması (Bakınız: Resim C)“, Sayfa202). Derinlik mesnedinin ayarlanması (oluk açma) (Bakınız: Resim S) Bir oluk açarken veya mesafe dayamağı kullanırken derinlik mesnedinin konumunun değiştirilmesi gerekir. – Derinlik mesnedini (30) dışarı doğru hareket ettirin. – Kayıcı kolu (28) tutamaktan (1) tutarak istediğiniz pozisyona getirin. – Ayar vidasını (29) vida ucu derinlik mesnedine (30) temas edinceye kadar çevirin. – Kayıcı kolu (28) yavaşça yukarı kaldırın. Özel iş parçaları Eğimli veya yuvarlak iş parçalarını kesme için bunları kaymaya karşı özel olarak emniyete almalısınız. Kesme hattında iş parçası, dayama rayı ve kesme masası arasında hiç aralık olmamalıdır. Gerekiyorsa özel tutucular hazırlamalısınız. Profil çıtalarının (zemin ve tavan çıtaları) işlenmesi Profil çıtaları iki şekilde işleyebilirsiniz: İş parçasının pozisyonlanması Zemin çıtaları (süpürgelikler) Tavan çıtaları (kartonpiyerler) – Dayama rayına dayalı – Kesme masası üzerinde yatar durumda Ayrıca profil çıtanın genişliğine bağlı olarak kesme işini çekme hareketiyle veya çekme hareketi olmadan yapabilirsiniz. Ayarlanan gönye açısını (yatay ve/veya dikey) daima bir atık tahta üzerinde deneyin. Lazerin hassas ayarı Hassas kesme sonucunu güvenceye almak için yoğun kullanımdan sonra lazer ışınlarını kontrol etmeniz ve gerektiğinde yeniden ayarlamanız gerekir. Bunun için deneyime ve özel aletlere ihtiyacınız vardır. Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde yapar. Not: Lazer fonksiyonunu test edebilmek için elektrikli el aletinin akım şebekesine bağlı olması gerekir. u Lazeri ayarlarken (örneğin kayıcı kolu hareket ettirirken) hiçbir zaman açma/kapama şalterine basmayın. Elektrikli el aletinin istenmeden çalışması yaralanmalara neden olabilir. – Elektrikli el aletini çalışma konumuna getirin. – Kesme masasını (38) oluğa (15) kadar 0° için çevirin. Kol (12) hissedilir biçimde oluğu kavramalıdır. Kontrol (Bakınız: Resim T1) – İş parçası üzerinde düz bir kesme hattı çizin. – Kayıcı kolu (28) tutamaktan (1) tutarak yavaşça aşağı indirin. – İş parçasını testere bıçağı dişleri kesme hattı ile aynı hizaya gelecek biçimde doğrultun. – İş parçasını bu pozisyonda tutun ve kayıcı kolu tekrar yavaşça yukarı kaldırın. – İş parçasını sıkın. – Lazer ışınlarını şalterle (60) açın. Kayıcı kol aşağı indirilse bile lazer ışınları iş parçası üzerinde çizilen kesme hattının sağında ve solunda aynı mesafede olmalıdır. Lazer koruyucu kapağının çıkarılması (Bakınız: Resim T2) – Her iki vidayı (63) lazer koruyucu kapağından (27) iç altıgen anahtarla (4 mm) (17) gevşetin. Not: Lazer koruyucu kapağının ön vidasına ulaşmak için, iç altıgen anahtar pandül hareketli koruyucu kapağın aralıklarından birinden geçirilebilecek ölçüde kayıcı kolu biraz aşağı indirmeniz gerekir. Hizalamanın ayarı (Bakınız: Resim T3) – Lazer koruyucu kapağını (27) çıkarın.

1. Sağ lazer ışınının ayarlanması:

– Arka ayar vidasını (64) iç altıgen anahtarla (18) sağ lazer ışını iş parçası üzerinde gösterilen kesme hattı ile örtüşünceye kadar çevirin. Bu işlem esnasında sol lazer ışını da birlikte hareket eder. Saat hareket yönünün tersine çevirme lazer ışınını soldan sağa, saat hareket yönünde çevirme ise sağdan sola hareket ettirir.

2. Sol lazer ışınının ayarlanması:

– Ön ayar vidasını (64) iç altıgen anahtarla (18) sol lazer ışını iş parçası üzerinde gösterilen kesme hattına sağ lazer ışını kadar mesafede olacak biçimde çevirin. Saat hareket yönünün tersine çevirme lazer ışınını soldan sağa, saat hareket yönünde çevirme ise sağdan sola hareket ettirir. – Lazer koruyucu kapağı (27) tekrar takın. Paralelliğin ayarlanması (Bakınız: Resim T4) – Lazer koruyucu kapağı (27) çıkarın. – Sabitleme vidasını (65) (yaklaşık 1–2 tur çevirerek) iç altıgen anahtarla (18) gevşetin. Vidayı tam olarak sökün. – Lazer montaj levhasını lazer ışınları iş parçası üzerine çizilen kesme hattının sağında ve solunda aynı mesafede olacak biçimde sağa veya sola hareket ettirin. – Lazer montaj levhasını bu pozisyonda tutun ve tespit vidasını (65) tekrar sıkın. – Ayarlama işleminden sonra kesme hattı ile hizalamanın doğru olup olmadığını bir kez daha kontrol edin. Gerekiyorsa lazer ışınlarını ayar vidaları (64) ile bir kez daha doğrultun.– Lazer koruyucu kapağı (27) tekrar takın. Kayıcı kol hareketinde yan taraftaki sapmanın ayarlanması (Bakınız: Resim T5) – Lazer koruyucu kapağı (27) çıkarın. – Her iki sabitleme vidasını (66) (yaklaşık 1–2 tur çevirerek) iç altıgen anahtarla (18) gevşetin. Vidaları tam olarak çıkarmayın. – Lazer gövdesini lazer ışınları kayıcı kol hareketinde yana doğru kaymayacak biçimde hareket ettirin. – Ayarlama işleminden sonra kesme hattı ile hizalamanın doğru olup olmadığını bir kez daha kontrol edin. Gerekiyorsa lazer ışınlarını ayar vidaları (64) ile bir kez daha doğrultun. – Lazer gövdesini bu pozisyonda tutun ve tespit vidalarını (66) tekrar sıkın. – Lazer koruyucu kapağı (27) tekrar takın. Temel ayarların kontrolü ve ayarlanması Hassas kesme işleminin güvenceye alınabilmesi için yoğun kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız. Bunun için deneyime ve özel aletlere ihtiyacınız vardır. Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde yapar. Dikey standart gönye açısının 0° ayarlanması – Elektrikli el aletini taşıma konumuna getirin. – Kesme masasını (38) oluğa (15) kadar 0° için çevirin. Kol (12) hissedilir biçimde oluğu kavramalıdır. Kontrol (Bakınız: Resim U1) – Açı masdarını 90°'ye ayarlayın ve kesme masası (38) üzerine yatırın. Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı (40) ile aynı hizada olmalıdır. Ayarlama (Bakınız: Resim U2) – Sıkma tutamağını (13) gevşetin. – Her iki ayar vidasını (67) (en azından 1 tur attırarak) lokma anahtarla (10 mm) gevşetin. – Ayar vidasını (69) (yaklaşık 3 tur çevirerek) iç altıgen anahtarla (4 mm) (17) gevşetin. – Ayar vidasını (68) iç altıgen anahtarla (4 mm) (17) açı masdarının kolu bütün uzunluğu boyunca testere bıçağı ile aynı hizaya gelinceye kadar içeri veya dışarı çevirin. – Sıkma tutamağını (13) tekrar sıkın. Daha sonra önce ayar vidasını (69) ve sonra ayar vidalarını (67) tekrar sıkın. Eğer açı göstergesi (33) ve (21) ayar işleminden sonra skalanın 0° işareti ile (32) aynı çizgide değilse, açı göstergesinin sabitleme vidalarını bir filips tornavida ile gevşetin ve açı göstergesini 0° işaretleri boyunca doğrultun. Dikey standart gönye açısının 45° (sol) ayarlanması – Elektrikli el aletini çalışma konumuna getirin. – Kesme masasını (38) oluğa kadar (15) 0° için çevirin. Kol (12) oluğu hissedilir biçimde kavramalıdır. – Sol ayarlanabilir dayama rayını (5) sonuna kadar dışarı çekin. – Sıkma tutamağını (13) gevşetin ve kayıcı kolu sıkma tutamağından (1) tutarak sonuna kadar sola kaydırın (45°). Kontrol (Bakınız: Resim V1) – Açı masdarını 45°'ye ayarlayın ve kesme masası (38) üzerine yatırın. Açı masdarının kolu testere bıçağı (40) aynı hizada olmalıdır. Ayarlama (Bakınız: Resim V2) – Ayar vidasını (70) çatal anahtarla (8 mm) açı masdarının kolu testere bıçağı ile aynı hizaya gelinceye kadar içeri veya dışarı çevirin. – Sıkma tutamağını (13) tekrar sıkın. Eğer açı göstergesi (33) ve (21) ayarlama işleminden sonra skalanın 45° işareti (32) ile aynı çizgide değilse, önce bir kez daha dikey gönye açısını 0° ve açı göstergesini kontrol edin. Daha sonra 45° dikey gönye açısının ayarını kontrol edin. Dikey standart gönye açısının 45° (sağ) ayarlanması – Elektrikli el aletini çalışma konumuna getirin. – Kesme masasını (38) oluğa (15) kadar 0° için çevirin. Kol (12) hissedilir biçimde oluğu kavramalıdır. – Sağ ayarlanabilir dayama rayını (5) sonuna kadar dışarı çekin. – Sıkma tutamağını (13) gevşetin. – Tutamaktan (1) tutarak kayıcı kolu 0° pozisyonundan hafifçe sola devirin ve döner topuzu (39) sağ dikey gönye açısı aralığı gösterilinceye kadar çevirin. – Tutamaktan (1) tutarak kayıcı kolu sonuna kadar sağa getirin (45°). Kontrol (Bakınız: Resim W1) – Açı masdarını 135°'ye ayarlayın ve kesme masası (38) üzerine yatırın. Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı (40) aynı hizada olmalıdır. Ayarlama (Bakınız: Resim W2) – Ayar vidasını (71) bir çatal anahtarla (8 mm) masdarının kolu bütün uzunluğu boyunca testere bıçağı ile aynı hizaya gelinceye kadar içeri veya dışarı çevirin. – Sıkma tutamağını (13) tekrar sıkın. Eğer açı göstergesi (33) ve (21) ayarlama işleminden sonra skalanın 45° işareti (32) ile aynı çizgide değilse önce bir kez daha dikey gönye açısını 0° ve açı göstergesini kontrol edin. Daha sonra 45° dikey gönye açısının ayarını kontrol edin. Yatay gönye açısı skalasının doğrultulması – Elektrikli el aletini çalışma konumuna getirin. – Kesme masasını (38) oluğa kadar (15) 0° için çevirin. Kol (12) oluğu hissedilir biçimde kavramalıdır. Kontrol (Bakınız: Resim X1) – Açı masdarını 90°'ye ayarlayın ve dayama rayı (6) ile testere bıçağı (40) arasına kesme masası üzerine (38) yerleştirin. Türkçe | 207 Bosch Power Tools 1 609 92A 4CT | (20.07.2018)208 | Türkçe 1 609 92A 4CT | (20.07.2018) Bosch Power Tools Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı (40) aynı hizada olmalıdır. Ayarlama (Bakınız: Resim X2) – Dört ayar vidasını (72) iç altıgen anahtarla (4 mm) (17) gevşetin ve kesme masasını (38) skala (37) ile birlikte açı masdarının kolu bütün uzunluğu boyunca testere bıçağı ile aynı hizaya gelinceye kadar çevirin. – Vidaları tekrar sıkın. Eğer açı göstergesi (58) ayarlama işleminden sonra skalanın 0° işareti (37) ile aynı çizgide değilse, vidayı (73) bir filips tornavida ile gevşetin ve açı göstergesini 0° işareti boyunca doğrultun. Sıkma tutamağının (13) sıkma kuvvetinin ayarlanması (Bakınız: Resim Y) Sıkma tutamağının (13) sıkma kuvveti sonradan ayarlanabilir. Kontrol – Germe tutamağının sıkma kuvveti kayıcı kolun pozisyonunu istenen her dikey gönye açısında güvenli biçimde tutmalıdır. Ayarlama – Sıkma tutamağını (13) gevşetin. – Ayar vidasını (74) bir lokma anahtar (17 mm) ile saat hareket yönünün tersinde çevirerek sıkma kuvvetini azaltın veya saat hareket yönünde çevirerek yükseltin. – Bir dikey gönye açısı ayarlayın, sıkma tutamağını (13) tekrar sıkın ve istediğiniz sıkma kuvvetine erişilip erişilmediğini kontrol edin. Nakliye (Bakınız: Resim Z) Elektrikli el aletini nakletmeden önce şu işlemleri yapmalısınız: – Kayıcı kolu (28) sonuna kadar arkaya itin ve bu pozisyonda emniyete alın (Bakınız „Kayıcı kolun emniyete alınması (Bakınız: Resim B2)“, Sayfa202). – Derinlik mesnedinin (30) sonuna kadar içeri bastırılmış ve ayar vidasının (29) kayıcı kol hareket ettirilirken derinlik mesnedine temas etmeden oluğa yerleştiğinden emin olun. – Kayıcı kolu taşıma emniyeti (31) sonuna kadar içeri bastırılabilecek ölçüde aşağı indirin – Kesme masası uzatmalarını (7) sonuna kadar içeri itin. – Dikey gönye açısı 0° ayarlayın ve sıkma tutamağını (13) sıkın. – Kesme masasını (38) sonuna kadar sola çevirin ve sabitleme topuzunu (11) sıkın. – Şebeke bağlantı kablosunu cırt cırt bantla (75) bağlayın. – Elektrikli el aletine sabit olarak takılamayan bütün aksesuarı alın. – Nakliye esnasında kullanılmayan testere bıçaklarını mümkünse kapalı bir kaba yerleştirin. – Aleti taşımak için kesme masasındaki tutamak girintilerinden (16) tutun. u Elektrikli el aletini taşımak için sadece taşıma donanımlarını kullanın, kayıcı kolu (28) veya sıkma tutamağını (1) kullanmayın. Bakım ve servis Bakım ve temizlik u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düşmemesi için Bosch’tan veya yetkili bir servisten temin edilmelidir. Temizlik u İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun. Pandül hareketli koruyucu kapak her zaman serbest hareket edebilmeli ve kendiliğinden kapanmalıdır. Bu nedenle pandül hareketli koruyucu kapağın çevresini her zaman temiz tutun. – Her çalışmadan sonra toz ve talaşı basınçlı hava veya fırçayla temizleyin. – Kayıcı makarayı (20) ve kayıcı kolu (28) düzenli aralıklarla temizleyin. Aksesuar Ürün kodu Vidalı işkence 1 609 B06 203 Besleme levhaları 1 609 B04 470 Toz torbası 1 609 B05 010 Emme adaptörü 2 607 001 977 Çalışma masası GTA 2500 W 0 601 B12 100 Çalışma masası GTA 3800 0 601 B24 000 Ahşap tozu emen elektrikli süpürge

AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz. Teknik belgelerin bulunduğu yer: * Panel testere Ürün kodu
