Безбедносни напомени

Општи предупредувања за безбедност на

ПРЕДУВАЊЕ Прочитајте ги сите безбедноснипредупредувања, илустрации испецификации приложени со овој електричен алат. Непридржувањето до сите

упатства приложени подолу може да доведе до струен

удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните предупредувања и

упатства за користење и за во иднина.

Поимот „електричен алат“ во безбедносните

предупредувања се однесува на електрични апарати што

користат струја (кабелски) или апарати што користат

батерии (акумулаторски).

Безбедност на работниот простор u Работниот простор одржувајте го чист и доброосветлен. Преполни или темни простории може дадоведат до несреќа.u Не работете со електричните алати во експлозивнаоколина, како на пример, во присуство на запаливитечности, гасови или прашина. Електричните алатисоздаваат искри коишто може да ја запалат прашинатаили гасовите.u Држете ги децата и присутните подалеку додекаработите со електричен алат. Невниманието можеда предизвика да изгубите контрола.Електрична безбедност

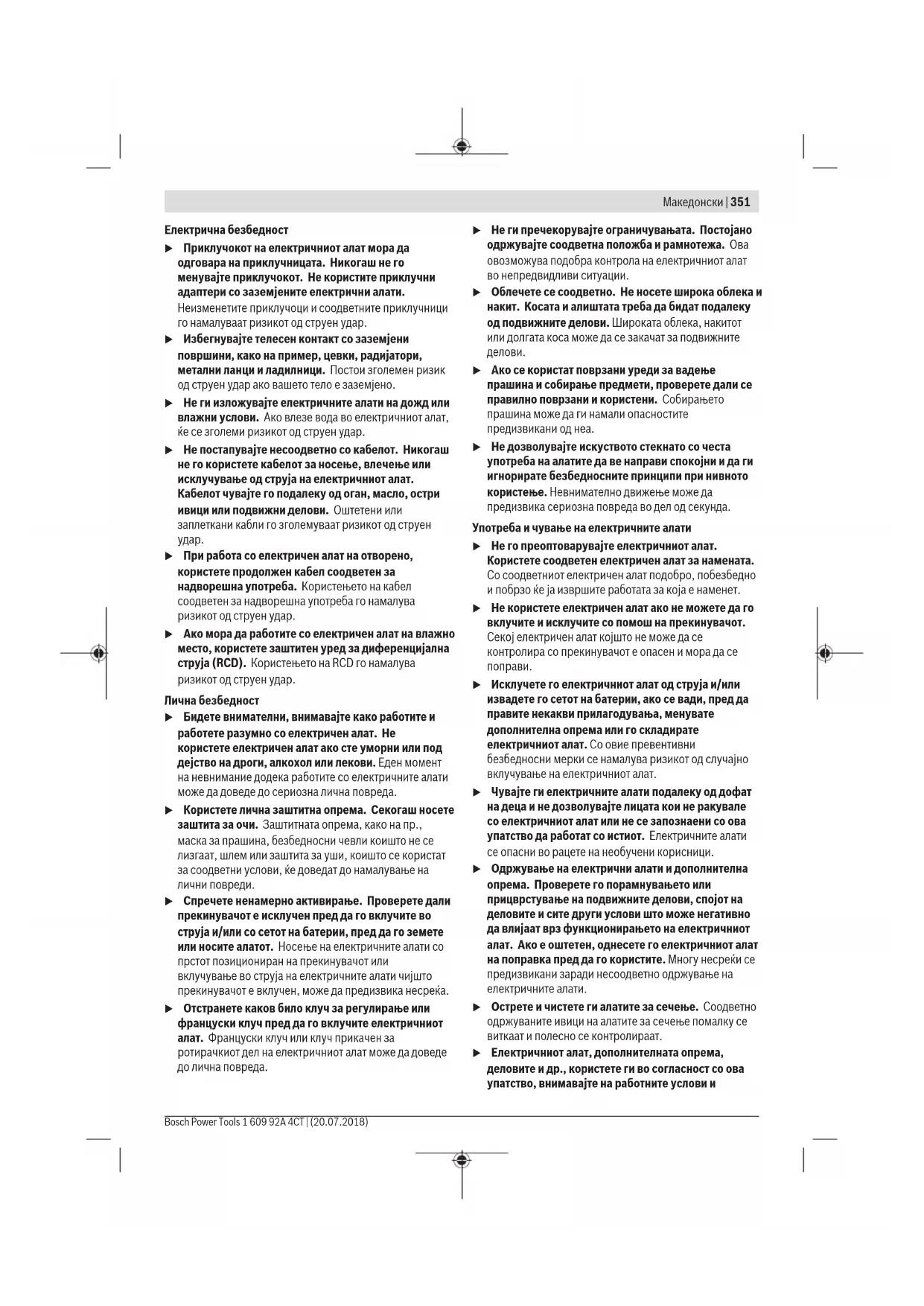

u Приклучокот на електричниот алат мора да

одговара на приклучницата. Никогаш не го

менувајте приклучокот. Не користите приклучни

адаптери со заземјените електрични алати.

Неизменетите приклучоци и соодветните приклучници

го намалуваат ризикот од струен удар.

u Избегнувајте телесен контакт со заземјени

површини, како на пример, цевки, радијатори,

метални ланци и ладилници. Постои зголемен ризик

од струен удар ако вашето тело е заземјено.

u Не ги изложувајте електричните алати на дожд или

влажни услови. Ако влезе вода во електричниот алат,

ќе се зголеми ризикот од струен удар.

u Не постапувајте несоодветно со кабелот. Никогаш

не го користете кабелот за носење, влечење или

исклучување од струја на електричниот алат.

Кабелот чувајте го подалеку од оган, масло, остри

ивици или подвижни делови. Оштетени или

заплеткани кабли го зголемуваат ризикот од струен

u При работа со електричен алат на отворено,

користете продолжен кабел соодветен за

надворешна употреба. Користењето на кабел

соодветен за надворешна употреба го намалува

ризикот од струен удар.

u Ако мора да работите со електричен алат на влажно

место, користете заштитен уред за диференцијална

струја (RCD). Користењето на RCD го намалува

ризикот од струен удар.

u Бидете внимателни, внимавајте како работите и

работете разумно со електричен алат. Не

користете електричен алат ако сте уморни или под

дејство на дроги, алкохол или лекови. Еден момент

на невнимание додека работите со електричните алати

може да доведе до сериозна лична повреда.

u Користете лична заштитна опрема. Секогаш носете

заштита за очи. Заштитната опрема, како на пр.,

маска за прашина, безбедносни чевли коишто не се

лизгаат, шлем или заштита за уши, коишто се користат

за соодветни услови, ќе доведат до намалување на

u Спречете ненамерно активирање. Проверете дали

прекинувачот е исклучен пред да го вклучите во

струја и/или со сетот на батерии, пред да го земете

или носите алатот. Носење на електричните алати со

прстот позициониран на прекинувачот или

вклучување во струја на електричните алати чијшто

прекинувачот е вклучен, може да предизвика несреќа.

u Отстранете каков било клуч за регулирање или

француски клуч пред да го вклучите електричниот

алат. Француски клуч или клуч прикачен за

ротирачкиот дел на електричниот алат може да доведе

u Не ги пречекорувајте ограничувањата. Постојано

одржувајте соодветна положба и рамнотежа. Ова

овозможува подобра контрола на електричниот алат

во непредвидливи ситуации.

u Облечете се соодветно. Не носете широка облека и

накит. Косата и алиштата треба да бидат подалеку

од подвижните делови. Широката облека, накитот

или долгата коса може да се закачат за подвижните

u Ако се користат поврзани уреди за вадење

прашина и собирање предмети, проверете дали се

правилно поврзани и користени. Собирањето

прашина може да ги намали опасностите

предизвикани од неа.

u Не дозволувајте искуството стекнато со честа

употреба на алатите да ве направи спокојни и да ги

игнорирате безбедносните принципи при нивното

користење. Невнимателно движење може да

предизвика сериозна повреда во дел од секунда.

Употреба и чување на електричните алати

u Не го преоптоварувајте електричниот алат.

Користете соодветен електричен алат за намената.

Со соодветниот електричен алат подобро, побезбедно

и побрзо ќе ја извршите работата за која е наменет.

u Не користете електричен алат ако не можете да го

вклучите и исклучите со помош на прекинувачот.

Секој електричен алат којшто не може да се

контролира со прекинувачот е опасен и мора да се

u Исклучете го електричниот алат од струја и/или

извадете го сетот на батерии, ако се вади, пред да

правите некакви прилагодувања, менувате

дополнителна опрема или го складирате

електричниот алат. Со овие превентивни

безбедносни мерки се намалува ризикот од случајно

вклучување на електричниот алат.

u Чувајте ги електричните алати подалеку од дофат

на деца и не дозволувајте лицата кои не ракувале

со електричниот алат или не се запознаени со ова

упатство да работат со истиот. Електричните алати

се опасни во рацете на необучени корисници.

u Одржување на електрични алати и дополнителна

опрема. Проверете го порамнувањето или

прицврстување на подвижните делови, спојот на

деловите и сите други услови што може негативно

да влијаат врз функционирањето на електричниот

алат. Ако е оштетен, однесете го електричниот алат

на поправка пред да го користите. Многу несреќи се

предизвикани заради несоодветно одржување на

u Острете и чистете ги алатите за сечење. Соодветно

одржуваните ивици на алатите за сечење помалку се

виткаат и полесно се контролираат.

u Електричниот алат, дополнителната опрема,

деловите и др., користете ги во согласност со ова

упатство, внимавајте на работните услови и

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)352 | Македонски

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

работата која ја вршите. Користењето на

електричниот алат за други намени може да доведе до

u Рачките и површините за држење одржувајте ги

суви, чисти и неизмастени. Рачките и површините за

држење што се лизгаат не овозможуваат безбедно

ракување и контрола на алатот во непредвидливи

u Електричниот алат сервисирајте го кај

квалификувано лице кое користи само идентични

резервни делови. Со ова се овозможува безбедно

одржување на електричниот алат.

Безбедносни предупредувања за аголни пили

u Аголните пили се наменети за сечење дрво или

слични производи, не може да се употребуваат со

абразивни дискови за сечење на обоени метали,

како на пр. шипки, прачки, шајки и др. Абразивната

прашина предизвикува блокирање на ротирачките

делови, како што е долниот штитник. Искрите од

абразивно сечење го горат долниот штитник, засекот и

u Користете стегачи за држење на делот што се

обработува кога постои можност. Ако го потпирате

делот што се обработува со рака, раката постојано

мора да биде на оддалеченост од најмалку 100mm

од двете страни на сечилото од пилата. Не ја

користете оваа пила за сечење на многу мали

парчиња што не може безбедно да се зацврстат или

да се држат со рака. Ако раката ја ставите премногу

блиску до сечилото на пилата, постои голема опасност

од повреда ако го допрете сечилото.

u Делот што се обработува мора да биде статичен и

прицврстен, или да се држи и за граничникот и за

масата. Не го ставајте делот што се обработува во

сечилото или жлебот со слободна рака. Слободен

или неприцврстен дел што се обработува може да се

отфрли со голема брзина и да предизвика повреда.

u Притиснете ја пилата низ делот што се обработува.

Не ја влечете пилата низ делот што се обработува.

За да пресечете, подигнете ја главата на пилата и

повлечете ја преку делот што се обработува без

сечење, вклучете го моторот, притиснете ја главата

на пилата надолу и турнете ја пилата низ делот. Со

повлекување на пилата додека сечете сечилото може

да се искачи на врвот на делот што се обработува и

силно да го отфрли склопот на сечилото кон

u Не ги прекрстувајте рацете врз одредената линија

за сечење пред и зад сечилото на пилата. Држење

на делот што се обработува со вкрстени раце т.е.

држење на делот на десната страна од сечилото на

пилата со лева рака или обратно е многу опасно.

u Не посегнувајте зад граничникот на растојание

помало од 100mm од двете страни на сечилото за

да ги отстраните дрвените остатоци или заради

друга причина додека сечилото ротира. Може да не

забележите колку блиску е сечилото до вашата рака и

може сериозно да се повредите.

u Разгледајте го делот што се обработува пред да

започнете со сечење. Ако делот што се обработува

е накривен или навален, прицврстете ја

надворешната навалена страна на граничникот.

Секогаш проверувајте дали има празнина меѓу

делот што се обработува, граничникот и масата

покрај линијата на сечење. Накривен или навален

дел што се обработува може да се извитка или помести

и да предизвика виткање на сечилото кое ротира при

сечење. Не смее да има шајки или други надворешни

предмети во делот што се обработува.

u Не ја употребувајте пилата ако на масата, освен

делот што се обработува, има алати, дрвени

остатоци и др. Мали остатоци или расфрлани

парчиња дрво или други предмети ако се допрат до

ротирачкото сечило може да се расфрлат со голема

u Сечете само еден дел истовремено. Повеќе

парчиња не може соодветно да се зацврстат или

поврзат и може да се фатат за сечилото или да се

изместат во текот на сечењето.

u Проверете дали пилата за сечење под агол е

монтирана или наместена на рамна, цврста работна

површина пред да ја користите. Рамна и цврста

работна површина го намалува ризикот пилата за

сечење под агол да стане нестабилна.

u Испланирајте ја работата. Кога ќе ја промените

косината или подесениот агол на закосување,

проверете дали граничникот кој се подесува е

правилно поставен за држење на делот што се

обработува и дека нема да го попречува сечилото

или заштитниот систем. Без вклучување на алатот на

„ON“ и без делот што се обработува на масата, движете

го сечилото на пилата низ целосно симулиран пресек

за да проверите дали има некакви пречки или

опасност да се пресече граничникот.

u Обезбедете соодветен потпирач, како на пр.,

додаток на масата, ногарки за потпора на пилата и

др., за дел што се обработува кој е поширок или

подолг од горниот дел на масата. Ако деловите што

се обработуваат се подолги или пошироки од пилата за

сечење под агол може да се навалат доколку не се

зацврстени. Ако отсечен дел или дел што се

обработува се навали, може да го подигне долниот

штитник или да биде отфрлено од ротирачкото сечило.

u Не користете друго лице како замена за додаток на

масата или како дополнителен држач. Нестабилен

држач за делот што се обработува може да предизвика

зафаќање на сечилото или поместување на делот што

се обработува во текот на сечењето и да ве повлече

вас и помошникот кон ротирачкото сечило.

u Отсечен дел не смее да се заглави или притиска кон

ротирачкото сечило. Ако е ограничено, т.е. со помошна граничниците за должина, исечениот дел може да

се заглави на сечилото и силно да се отфрли.

u Постојано користете стега или прицврстувач

правилно дизајниран за држење на тркалезен

материјал, како на пр., прачки или цевки. Прачките

се склони кон вртење додека се сечат и

предизвикуваат сечилото да го засекува и влече делот

со вашата рака кон сечилото.

u Оставете сечилото да достигне целосна брзина

пред да го допре делот што се обработува. Со ова ќе

се намали ризикот делот што се обработува да биде

u Ако делот што се обработува или сечилото се

заглави, исклучете ја аголната пила. Почекајте сите

подвижни делови да застанат и исклучете го

приклучокот од струја и/или извадете го

пакувањето со батерии. Потоа извадете го

заглавениот материјал. Ако продолжите да сечете со

заглавен дел што се обработува може да изгубите

контрола или да ја оштетите пилата.

u Откако ќе завршите со сечењето, ослободете го

копчето, држете ја главата на пилата надолу и

почекајте сечилото да застане пред да го извадите

исечениот дел. Приближување на раката до сечило

кое сè уште врти е опасно.

u Држете ја рачката цврсто кога правите нецелосен

засек или кога го ослободувате копчето пред

пилата да биде ставена во целосна надолна

позиција. Сопирањето на пилата може да предизвика

главата на пилата ненадејно да биде повлечена надолу

и да предизвика опасност или повреда.

u Одржувајте ја чистотата на работното место.

Мешавините на материјали се особено опасни. Правта

од лесен метал може да се запали или експлодира.

u Не користете тапи, пукнати, свиткани или оштетени

листови за пила. Листовите на пилата со тапи или

неправилни запци, заради претесниот резен

процеп, предизвикуваат зголемено триење и

заглавување на листот на пилата или повратен

u Не користете листови за пила од високо легиран

брзорезен челик (HSS-челик). Таквите листови на

пила може лесно да се скршат.

u Секогаш користете сечила со точна големина и

форма (дијамантски наспроти тркалезни) за арбор

дупки. Сечила кои не одговараат на металниот дел за

монтирање на сечилото ќе излезат од средиштето, што

ќе предизвика губење на контрола.

u Вградениот ласер не го заменувајте со ласер од

друг тип. Доколку се искористи ласер кој не е

соодветен на овој електричен алат, може да има

u Никогаш не ги отстранувајте остатоците од

сечењето, дрвените струготини и сл. од полето за

сечење, додека е вклучен електричниот уред.

Најпрво ставете ја рачката на апаратот во позиција на

мирување и потоа исклучете го електричниот апарат.

u Не го фаќајте листот од пилата по работата, додека

не се олади. Листот за пилата за време на работата се

u Не ја оштетувајте ознаката за предупредување на

u Не правете промени на ласерскиот уред.

Можностите за подесување опишани во ова упатство

за употреба можете безбедно да ги користите.

Не го насочувајте ласерскиот зрак кон

лица или животни и немојте и Вие самите

да гледате во директниот или

рефлектирачкиот ласерски зрак. Така

може да ги заслепите лицата, да предизвикате несреќи

или да ги оштетите очите.

u Внимание – доколку користите други уреди за

подесување и ракување освен овде наведените или

поинакви постапки, ова може да доведе до опасна

изложеност на зрачење.

Следните ознаки се од големо значење за користењето

на вашиот електричен алат. Ве молиме запаметете ги

ознаките и нивното значење. Вистинската

интерпретација на ознаките Ви помага подобро и

побезбедно да го користите електричниот алат.

Ознаки и нивно значење

Не посегнувајте со дланките во

полето на сечење, додека работи

електричниот алат. Доколку дојдете

во контакт со сечилото за пила

постои опасност од повреда.

Носете маска за заштита од прав.

Носете заштитни очила.

Носете заштита за слухот.

Изложеноста на бучава може да

предизвика губење на слухот.

Ознаки и нивно значење

Опасна зона! Држете ги дланките,

прстите или рацете колку е можно

подалеку од оваа зона.

Не ги ставајте прстите помеѓу

подвижните делови на лизгачката

рачка. Може да ги заглавите прстите

Внимавајте на димензиите на

сечилото за пила. Дијаметарот на

отворот мора точно да биде

наместен на вретеното на алатот.

Доколку е неопходно користење на

редуцирни делови, внимавајте

димензиите на редуцирниот дел да

одговараат на дебелината на

челичното сечило и на дијаметарот

на отворот на сечилото за пила, како

и на дијаметарот на вретеното на

алатот. Доколку е можно, со

сечилото за пила користете ги

испорачаните редуцирни делови.

Дијаметарот на сечилото за пила

мора да одговара на податоците на

При транспорт држете го

електричниот алат само на овие

означени места (жлебови за

држење) или за транспортната

Никогаш не го носете електричниот

алат за дршката на лизгачката рачка.

Вклучување на ласерот

Затегнувачкиот лост е отворен:

Може да поставите вертикални агли

Затегнувачкиот лост е затворен:

Ќе се задржи поставениот

вертикален агол на закосување.

Ги прикажува поединечните чекори

за поставка на вертикалниот агол на

1. Отпуштете го затегнувачкиот лост

2. Малку навалете ја лизгачката

3. Поставете го саканиот опсег на

Ознаки и нивно значење

аголот на закосување на вртливото

Подесување на вертикалниот опсег

на аголот на закосување на

Навалување на сечилото за пила кон

Навалување на сечилото за пила кон

Вкупен опсег на навалување на

лизгачката рачка (–47° до +47°)

Опис на производот и

Прочитајте ги сите безбедносни напомени

и упатства. Грешките настанати како

резултат од непридржување до

безбедносните напомени и упатства може да

предизвикаат електричен удар, пожар и/или

Внимавајте на сликите во предниот дел на упатството за

Електричниот алат е наменет за правење на должински и

напречни резови на цврста подлога со прав рез во дрво,

како фиксен уред. Притоа се возможни хоризонтални

агли на закосување од –52° до +60° како и вертикални

агли на закосување од 47° (на левата страна) до 47° (на

Капацитетот на електричниот алат е предвиден за сечење

на тврдо и меко дрво, како и иверки и лесонит.

Со користење на соодветни сечила за пила, можно е и

сечење на алуминиумски профили и пластика.

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на

приказот на електричниот алат на графичката страница.

Блокада при вклучување на прекинувачот за

вклучување/исклучување

Копче за фиксирање на саканиот агол на

закосување (хоризонтално)

Лост за претходно поставување на аголот на

закосување (хоризонтално)

Затезна рачка за саканиот агол на закосување

Жлебови за стандарден агол на закосување

Клуч со внатрешна шестаголна глава (6 mm/4

Клуч со внатрешна шестаголна глава (2 mm)

Агломер за десниот опсег на аголот на

закосување (0° до 47°) (вертикално)

Одбивач на струготини

Исфрлувач на струготини

Адаптер за всисување

Затегнувачки лост на лизгачкиот механизам

Натпис за предупредување на ласерот

Завртка за подесување на граничникот за

Граничник за длабочина

Транспортен осигурувач

Скала за аголот на закосување (вертикално)

Агломер за левиот опсег на аголот на закосување

(47° до 0°) (вертикално)

Копче за подесување на 22,5°-агол на

закосување (вертикален)

Завртка за блокирање на граничникот за

Граничник за должина

Скала за аголот на закосување (хоризонтално)

Вртливо копче за подесување на опсегот на

аголот на закосување (вертикално)

Излезен отвор за ласерскиот зрак

Завртка за блокирање на лостниот механизам на

осцилаторниот заштитен капак

Лостен механизам за осцилаторен заштитен

Предна завртка за прицврстување

(покривна плоча/осцилаторен заштитен капак)

Задна завртка за прицврстување

Завртка со внатрешна шестаголна глава за

прицврстување на сечилото за пила

Затезен лост за продолжување на масата за

Завртка за блокирање на подесливата гранична

Завртки за подесување на придушувањето

Агломер за аголот на закосување (хоризонтално)

Прекинувач за вклучување/исклучување

Прекинувач за вклучување/исклучување за

ласер (означување на линијата на сечење)

Завртки за плочата за вметнување

Завртка за затегање на граничникот за должина

Завртка за заштитниот капак на ласерот

Завртка за подесување за позиционирање на

ласерот (кратки резови)

Завртка за прицврстување на монтажната плоча

Завртка за прицврстување на куќиштето на

Завртка за подесување на основната поставка 0°

(вертикален агол на закосување)

Завртка за подесување на основната поставка

45° (лев вертикален агол на закосување)

Завртка за подесување на основната поставка

45° (десен вертикален агол на закосување)

Завртка за подесување на скалата за аголот на

закосување (хоризонтално)

Завртка за агломерот (хоризонтално)

Завртка за подесување на силата на затегнување

на затегнувачкиот лост за саканиот агол на

закосување (вертикално)

Илустрираната или опишана опрема не е дел од

стандардниот обем на испорака. Целосната опрема може

да ја најдете во нашата Програма за опрема.

Број на вртежи во празен од мин

Ограничување на стартната струја ● – ●

Класа на заштита / II / II / II

Димензии за соодветни сечила за пила

Дијаметар на сечилото за пила mm 305 305 305

Дебелина на сечилото на пила mm 1,7−2,6 1,7−2,6 1,7−2,6

макс. ширина на сечење mm 3,2 3,2 3,2

Дијаметар на отворот mm 30 30 30

Дозволени димензии на делот што се обработува (максимални/минимални): (види „Дозволени димензии на делот што се обработува“,

Информација за бучава

Вредностите за емисија на бучава се одредуваат

согласно EN 62841-3-9.

Нивото на звук на електричниот алат оценето со A

типично изнесува: ниво на звучен притисок 93dB(A);

ниво на звучна јачина 106dB(A). Несигурност K=3dB.

Носете заштита за слухот!

Вредноста на емисија на бучава наведена во овие

упатства е измерена со нормирана постапка за мерење и

може да се користи за меѓусебна споредба на електрични

алати. Исто така може да се прилагоди за предвремена

процена на емисијата на бучава.

Наведената вредност на емисија на бучава се однесува

на основната примена на електричниот алат. Доколку

електричниот алат се користи за други примени, алатот

што се вметнува отстапува од нормите или недоволно се

одржува, вредноста на емисијата на бучава може да

отстапува. Ова може значително да ја зголеми емисијата

на бучава во целокупниот период на работење.

За прецизно одредување на емисијата на бучава, треба

да се земе предвид периодот во кој уредот е исклучен

или едвај работи, а не во моментот кога е во употреба.

Ова може значително да ја намали емисијата на бучава во

целокупниот период на работење.

Монтажа u Избегнувајте невнимателно вклучување на електричниот алат. За време на монтажата и при

сите интервенции на електричниот алат, струјниот

приклучок не смее да се приклучува на напојување

Внимателно извадете ги сите испорачани делови од

Извадете ја целата амбалажа од електричниот уред и од

испорачаната опрема.

Пред првата употреба на електричниот алат проверете

дали се испорачани сите делови кои наведени долу:

– Пила за оплата со монтиран сечило на пилата (40)

– Копче за фиксирање (11)

– Клуч со внатрешна шестаголна глава (17)

– Клуч со внатрешна шестаголна глава (18)

– Столарска стега (19)

Напомена: Проверете дали електричниот алат има

Пред понатамошната употреба на електричниот алат,

мора да ги проверите заштитните уреди и деловите што

лесно може да се оштетат дали се беспрекорни и

соодветни на намената. Проверете дали подвижните

делови функционираат беспрекорно и не се заглавуваати дали се оштетени деловите. Сите делови мора да се

правилно монтирани и да ги исполнуваат сите услови, за

да обезбедат беспрекорна работа.

Оштетените заштитни уреди и делови мора да бидат

поправени или заменети од страна на овластена

сервисна работилница.

Дополнително потребни алати кон испорачаните

– Вилушкаст клуч (големина: 8 mm)

– Прстенест, вилушкаст или клуч за втиснување

(големини: 10 mm и 17 mm)

Монтирање на копчето за фиксирање (види

– Завртете го копчето за фиксирање (11) во

соодветниот отвор над лостот (12).

u Секогаш зацврстете го копчето за фиксирање

(11)пред сечењето. Инаку сечилото за пила може да

се заглави во делот што се обработува.

Фиксна или флексибилна монтажа

u За да се овозможи безбедно ракување,

електричниот алат мора да се монтира пред

употребата на рамна и стабилна работна површина

(на пр. работна клупа).

Монтажа на работна површина (види слика b1)

– Зацврстете го електричниот алат со соодветни завртки

на работната површина. За тоа служат отворите (8).

– Зацврстете ги ногарките на електричниот алат со

GTA-работните маси на Bosch му нудат стабилност на

електричниот алат на секоја подлога со помош на

ногарките што се подесливи во висина. Подлогите за

делот што се обработува на работната маса служат како

потпора на подолгите делови за обработка.

u Прочитајте ги сите напомени за предупредување и

упатства што се приложени на работната маса.

Грешките настанати при непридржување до

напомените за предупредување и упатствата може да

предизвикаат електричен удар, пожар и/или тешки

u Монтирајте ја правилно работната маса, пред да го

монтирате електричниот алат. Беспрекорната

монтажа е важна за избегнување на ризикот од

– Монтирајте го електричниот алат во транспортна

положба на работната маса.

Вшмукување на прав/струготини

Правта од материјалите како на пр. слоеви боја, некои

видови дрво, минерали и метал може да биде штетна по

здравјето. Допирањето или вдишувањето на таквата прав

може да предизвика алергиски реакции и/или

заболувања на дишните патишта на корисникот или

лицата во околината.

Одредени честички прав како на пр. прав од даб или бука

важат за канцерогени, особено доколку се во

комбинација со дополнителни супстанци (хромат,

средства за заштита на дрво). Материјалите што содржат

азбест смеат да бидат обработувани само од страна на

– Затоа, доколку е возможно, користете соодветен

вшмукувач за прав за материјалот што се обработува.

– Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при

вдишувањето со класа на филтер P2 .

Внимавајте на важечките прописи на Вашата земја за

материјалот кој го обработувате.

u Избегнувајте собирање прав на работното место.

Правта лесно може да се запали.

Всисувачот за прав/струготини може да се блокира

поради прав, струготини или скршени парчиња од делот

– Исклучете го електричниот алат и извлечете го

струјниот приклучок од ѕидната дозна.

– Почекајте додека сечилото на пилата целосно не дојде

во состојба на мирување.

– Откријте ја причината за блокада и отстранете ја.

Надворешно всисување

За всисување, на адаптерот за всисување (24) може да

приклучите и црево за всисување на прав (Ø 35 mm).

– Цревото за всисување прикачете го во адаптерот за

Всисувачот за прав мора да е соодветен на материјалот

на парчето што се обработува.

При всисување на честички прав кои се особено опасни

по здравје, канцерогени или суви, користете специјален

Чистење на адаптерот за всисување

Заради обезбедување на оптимално всисување,

адаптерот за всисување (24) мора редовно да се чисти.

– Извлечете го адаптерот за всисување (24) со вртење

од исфрлувачот на струготини (23).

– Отстранете ги искршените делови од работниот дел и

– Повторно притиснете го адаптерот за всисување со

вртење во исфрлувачот на струготини, додека не се

вклопи преку затегнувачкиот прстен на исфрлувачот

Менување на сечило за пила (види слики

u Пред било каква интервенција на електричниот

алат, извлечете го струјниот приклучок од ѕидната

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

u При ставањето на сечилото за пила носете заштитни

ракавици. Доколку го допрете сечилото за пила

постои опасност од повреда.

Употребувајте само сечила за пила, чија максимално

дозволена брзина е повисока од бројот на празни вртежи

на вашиот електричен алат.

Користете само сечила за пила, кои одговараат на

наведените податоци во ова упатство за употреба или се

проверени според EN847-1 и се соодветно означени.

Користете само сечила за пила, што се препорачани од

производителот на овој електричен алат со погодни за

материјалот што сакате да го обработувате. Ова ќе

спречи прекумерно загревање на запците на пилата за

Вадење на сечилото за пила

– Подесете го електричниот алат во работна позиција.

– Рачно завртете ја завртката за блокада (42), додека да

може лостниот механизам (43) слободно да виси

– Олабавете ја завртката за прицврстување (44) (околу

2 вртења) со клуч со внатрешна шестаголна глава (4

Не ја одвртувајте целосно завртката.

– Олабавете ја завртката за прицврстување (45) (околу

6 вртења) со клуч со внатрешна шестаголна глава (4

Не ја одвртувајте целосно завртката.

– Извлечете ја покривната плоча (46) од завртката за

прицврстување (45) нанапред и надолу.

– Навалете го наназад осцилаторниот заштитен капак

(4) и држете го во оваа позиција.

– Закачете го лостниот механизам (43) со отвор отворот

преку завртката за прицврстување (45).

Притоа осцилаторниот заштитен капак ќе се задржи во

– Свртете ја завртката со внатрешна шестаголна глава

(48) со клуч со внатрешна шестаголна глава (6 mm)

(17) и истовремено притиснете ја блокадата на

вретеното (47), додека не се вклопи.

– Држете ја притисната блокадата на вретеното (47) и

одвртете ја завртката со внатрешна шестаголна глава

(48) во правец на стрелките на часовникот (лев

– Извадете ја стезната прирабница (49).

– Извадете го сечилото за пила (40).

Монтирање на сечилото за пила

Доколку е потребно, пред монтажата исчистете ги сите

делови што треба да се монтираат.

– Ставете го новото сечило за пила на внатрешната

стезна прирабница (50).

u При монтажата, внимавајте правецот на сечење на

запците (правецот на стрелката на сечилото за

пила) да се совпаѓа со правецот на стрелката на

– Поставете ги стезната прирабница (49) и завртката со

внатрешна шестаголна глава (48). Притиснете ја

блокадата на вретеното (47), додека не се вклопи и

затегнете ја завртката со внатрешна шестаголна глава

во правец спротивен на стрелките на часовникот.

– Олабавете го лостниот механизам (43) од завртката за

прицврстување (45) и повторно поместете го

осцилаторниот заштитен капак (4) надолу.

– Повторно поставете ја покривната плоча (46) под

завртката за прицврстување (45).

– Повторно затегнете ги завртките за прицврстување

– Вратете го лостниот механизам (43) во првобитната

позиција и повторно рачно затегнете ја завртката за

u Пред било каква интервенција на електричниот

алат, извлечете го струјниот приклучок од ѕидната

Транспортен осигурувач (види слика A)

Транспортниот осигурувач (31) Ви овозможува лесно

ракување со електричниот алат при транспорт на

различни места на примена.

Отклучување на електричниот алат (работна

– Притиснете ја надолу рачката на алатот (28) за

дршката (1), за да го ослободи транспортниот

– Притоа, целосно извлечете го нанадвор транспортниот

– Полека водете ја лизгачката рачка (28) нагоре.

Прицврстување на електричниот алат (позиција за

– Притиснете ја лизгачката рачка (28) целосно наназад

и фиксирајте ја во оваа позиција (види „Осигурување

на лизгачката рачка (види слика B2)“, Страница359).

– Водете ја лизгачката рачка надолу додека

транспортниот осигурувач (31) целосно не се

Останати напомени: (види „Транспорт (види слика Z)“,

Блокирајте ја лизгачката рачка

Лизгачкиот механизам на лизгачката рачка (28) може да

се блокира со помош на затегнувачкиот лост (25).

Притоа можни се две позиции на лизгачката рачка:

– Лизгачката рачка е поместена сосема наназад (за

сечење со отсекување)

– Лизгачката рачка е повлечена нанапред (за компактна

позиција за транспорт)Деблокирање на лизгачката рачка (види слика B1)

По деблокирање на лизгачката рачка (28) комплетниот

лизгачки механизам е подготвен за работа.

– Притиснете го затегнувачкиот лост (25) надолу до

– Затегнувачкиот клин на затегнувачкиот лост ги

ослободува двата долни дела на зглобот на лизгачката

Осигурување на лизгачката рачка (види слика B2)

Лизгачката рачка е поместена сосема наназад:

– Притиснете ја лизгачката рачка (28) наназад до крај.

– Двата горни дела на зглобот на лизгачката рачка сега

се во исправена позиција и затворени.

– Повлечете го затегнувачкиот лост (25) нагоре додека

затегнувачкиот клин не се позиционира помеѓу двата

долни дела на зглобот на лизгачката рачка.

– На тој начин ќе се блокира лизгачката рачка (28) која е

Лизгачката рачка е повлечена целосно нанапред:

– Повлечете ја лизгачката рачка (28) до крај нанапред.

– Сега лизгачкиот механизам е комплетно извлечен.

– Повлечете го затегнувачкиот лост (25) нагоре додека

затегнувачкиот клин не се позиционира помеѓу двата

долни дела на зглобот на лизгачката рачка.

– На тој начин ќе се блокира нанапред поместената

лизгачка рачка (28).

Подготовка за работа

Продолжување на масата за пилата (види слика C)

Долгите делови што се обработуваат мора да се потпрат

на слободниот крај или да се прицврстат.

Масата за пила може да се зголеми на левата и десната

страна со помош на продолжетоците (7).

– Преклопете го затегнувачкиот лост (51) навнатре.

– Повлечете го продолжетокот на масата за пила (7) до

посакуваната должина нанадвор (максимум 250 mm).

– За фиксирање на продолжетокот на масата за пила

повторно притиснете го затегнувачкиот лост (51)

Поместување на граничната водилка

При сечење на хоризонтални и/или вертикални агли со закосување, во зависност од правецот на сечење, морате да ја

извлечете нанадвор одн. сосема да ја отстраните левата или десната подеслива гранична водилка (5).

– Олабавете ја завртката за блокирање (52).

– Целосно извлечете ја нанадвор левата подеслива гранична водилка (5).

– Олабавете ја завртката за блокирање (52).

– Целосно извлечете ја нанадвор левата подеслива гранична водилка (5).

– Подигнете ја подесливата гранична водилка нагоре.

– Извадете ја завртката за блокирање (52).

– Олабавете ја завртката за блокирање (52).

– Извлечете ја десната подеслива гранична водилка (5) целосно нанадвор.

– Подигнете ја подесливата гранична водилка нагоре.

Подесување на придушувањето на лизгачката рачка

Лизгачкиот механизам на лизгачката рачка (28) е

фабрички подесен и не е придушен при испораката на

Можете индивидуално да ја подесите амортизацијата на

лизгачкиот механизам на амортизерот (53):

тврдо – контролирани работни движења;

меко – брзи отсекувања.

– Олабавете ги двете завртки за подесување (54) со

клуч со внатрешна шестаголна глава (4 mm) (17) за

– повторно затегнете ги двете завртки за подесување

(54) за потврда амортизација.

Прицврстување на делот што се обработува (види

За овозможување на оптимална работна безбедност,

секогаш мора добро да го прицврстите делот што се

Не обработувајте мали парчиња, кои се премали за добро

– Цврсто притиснете го делот што се обработува на

граничната водилка (6).

– Вметнете ја испорачаната столарската стега (19) во

отворите предвидени за таа намена (55).

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)360 | Македонски

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

– Олабавете ја пеперутка-завртката (56) и подесете ја

столарската стега на делот што се обработува.

Повторно зацврстете ја пеперутка-завртката.

– Зацврстете го делот што се обработува со вртење на

навојната прачка (57).

Подесување на хоризонталниот агол на

За правење на прецизни резови, по интензивно

користење на електричниот алат мора да проверите во

основните поставки и евентуално да го подесите (види

„Проверка и подесување на основните поставки“,

u Секогаш зацврстете го копчето за фиксирање

(11)пред сечењето. Инаку сечилото за пила може да

се заглави во делот што се обработува.

Поставување на хоризонтални стандардни агли на

закосување (види слика H)

За брзо и прецизно подесување на често користени

хоризонтални агли на закосување, на масата за пила има

– Отпуштете го копчето за фиксирање (11), доколку е

– Повлечете го лостот (12) и свртете ја масата за пила

(38) до саканиот жлеб на левата или десната страна.

– Повторно отпуштете го лостот. Лостот мора осетно да

се вклопи во жлебот.

– Повторно затегнете го копчето за фиксирање (11).

Поставување на саканите хоризонтални агли на

закосување (види слика I)

Хоризонталниот агол на закосување може да се подеси

во граници од 52° (на левата страна) до 60° (на десната

– Отпуштете го копчето за фиксирање (11), доколку е

– Повлечете ја рачката (12) и истовремено притиснете

ја стегата за фиксирање (10), додека таа не се вклопи

во жлебот предвиден за таа намена. Притоа, масата за

пила ќе биде слободно подвижна.

– Вртете ја масата за пила (38) со држачот налево или

надесно додека агломерот (58) не го покаже саканиот

хоризонтален агол на закосување.

– Повторно затегнете го копчето за фиксирање (11).

– За повторно да ја олабавите рачката (12) (за

поставување на хоризонтални стандардни агли на

закосување), повлечете ја рачката нагоре.

Стегата за фиксирање (10) скокнува назад во

првобитната позиција и рачката (12) може повторно

да се вклопи во жлебовите (15).

Подесување на вертикалниот агол на

За правење на прецизни резови, по интензивно

користење на електричниот алат мора да проверите во

основните поставки и евентуално да го подесите (види

„Проверка и подесување на основните поставки“,

Вертикалниот агол на закосување може да се подеси во

граници од 47° (на левата страна) до 47° (на десната

За брзо и прецизно подесување на често користени

вертикални агли на закосување, постојат граничници за

агли од 0°, 22,5° и 45° и 47°.

Подесување на агломерот за левиот вертикален опсег

на аголот на закосување (45° до 0°)

– Извлечете ја левата подеслива гранична водилка (5)

целосно нанадвор (види „Поместување на граничната

водилка“, Страница359).

– Олабавете го затегнувачкиот лост (13).

– Навалете ја лизгачката рачка (28) на дршката (1)

налево додека агломерот (33) не го покаже саканиот

вертикален агол на закосување.

– Држете ја лизгачката рачка (28) во оваа позиција и

повторно затегнете го затегнувачкиот лост (13).

Силата на затегнување на затегнувачкиот лост мора да

ја држи сигурно позицијата на лизгачката рачка при

било кој вертикален агол на закосување.

Подесување на агломерот за десниот вертикален

опсег на аголот на закосување (0° до 45°) (види слика

– Извлечете ја десната подеслива гранична водилка (5)

целосно нанадвор (види „Поместување на граничната

водилка“, Страница359).

– Олабавете го затегнувачкиот лост (13).

– Навалете ја лизгачката рачка (28) со дршката (1) од

0°-позиција малку налево и вртете го вртливото копче

(39), додека не се прикаже саканиот вертикален опсег

на аголот на закосување.

– Навалете ја лизгачката рачка (28) на дршката (1)

надесно додека агломерот (21) не го покаже саканиот

– Држете ја лизгачката рачка (28) во оваа позиција и

повторно затегнете го затегнувачкиот лост (13).

Силата на затегнување на затегнувачкиот лост мора да

ја држи сигурно позицијата на лизгачката рачка при

било кој вертикален агол на закосување.

Подесување на вертикален стандарден агол на

За да може стандардниот агол на закосување 0°

повторно лесно да се подеси, вртливото копче(39) се вклопува во левиот вертикален опсег на

аголот на закосување.

– Навалете ја лизгачката рачка (28) од десно над 0°-

Подесување на целиот вертикален опсег на аголот на

закосување (–47° до +47°)

– Повлечете ги двата подесливи гранични водилки (5)

целосно нанадвор (види „Поместување на граничната

водилка“, Страница359).

– Олабавете ја затезната рачка (13).

– Навалете ја лизгачката рачка (28) на дршката (1) од

0°-позиција малку налево и вртете го вртливото копче

(39), додека не се прикаже саканиот вертикапен опсег

на аголот на закосување.

– Навалете ја рачката на алатот (28) со дршката (1) кон

лево или десно, се додека агломерот (33) или (21) не

го покажува посакуваниот агол на закосување.

– Држете ја лизгачката рачка (28) во оваа позиција и

повторно затегнете го затегнувачкиот лост (13).

Силата на затегнување на затегнувачкиот лост мора да

ја држи сигурно позицијата на лизгачката рачка при

било кој вертикален агол на закосување.

Подесување на вертикален стандарден агол на

закосување 22,5° (види слика K)

Извлечете го копчето за подесување (34) целосно

нанадвор и свртете го за 90°. Потоа навалете ја

лизгачката рачка (28) на дршката (1), додека не

слушнете да се вклопи.

u Внимавајте на електричниот напон! Напонот на

струјниот извор мора да одговара на оној кој е

наведен на спецификационата плочка на електричниот

Вклучување (види слика L)

– За ставање во употреба на електричниот алат

најпрво ставете ја блокадата при вклучување (2) на

средина и потоа притиснете го прекинувачот за

вклучување/исклучување (59) и држете го притиснат.

Напомена: Поради безбедносни причини прекинувачот

за вклучување/исклучување (59) не се блокира, туку

мора постојано да се држи притиснат за време на

– За исклучување отпуштете го прекинувачот за

вклучување/исклучување (59).

Ограничување на стартната струја

Електронското ограничување на стартната струја ја

ограничува јачината на струјата при вклучување на

електричниот алат и овозможува работа на осигурувач од

Напомена: Доколку електричниот алат стартува веднаш

по вклучувањето со полн број на вртежи,

ограничувањето на стартната струја не работи.

Електричниот алат мора веднаш да се прати во

сервисната служба. Адреси: (види „Сервисна служба и

совети при користење“, Страница366).

Совети при работењето

Општи напомени за сечење

u Секогаш затегнете ги копчето за фиксирање (11) и

затегнувачката рачка (13)пред сечењето. Инаку

сечилото за пила може да се заглави во делот што се

u При сите резови најпрво мора да се осигурате, дека

сечилото за пила во ниеден момент нема да ја

допре граничната водилка, столарските стеги или

другите делови на уредот. Извадете го евентуално

монтираниот помошен граничник или соодветно

Заштитете го сечилото за пила од удари. Не го

изложувајте сечилото за пила на страничен притисок.

Не обработувајте искривени делови. Делот што се

обработува мора да има секогаш прав раб за

поставување на граничната водилка.

Долгите и тешки делови што се обработуваат мора да се

потпрат на слободниот крај или да се прицврстат.

Проверете дали осцилаторниот заштитен капак може

правилно да функционира и дали може слободно да се

движи. Кога ја водите лизгачката рачка надолу, мора да ја

отворите осцилаторниот заштитен капак. При водење на

кракот на алатот нагоре, осцилаторниот заштитен капак

мора да се затвори преку сечилото за пила и да се

фиксира во најгорната позиција на кракот на алатот.

Означување на линијата за сечење (види слика M)

Двата ласерски зрака Ви ја покажуваат ширината на

сечење на сечилото за пила. Притоа, делот што се

обработува може точно да го позиционирате за сечење,

без да го отворате осцилаторниот заштитен капак.

– Вклучете ги ласерските зраци со прекинувачот (60).

– Израмнете ја Вашата ознака на делот за обработка

помеѓу двете ласерски линии.

Напомена: Пред сечењето, проверете дали ширината на

сечење е точно прикажана (види „Подесување на

ласерот“, Страница363). Ласерските зраци може да се

поместат на пр. со вибрации при интензивна употреба.

Позиција на корисникот (види слика N)

u Не се застанувајте во една линија со сечилото за

пила пред електричниот алат, туку секогаш

странично од сечилото. На тој начин, Вашето тело е

заштитено од можен повратен удар.

– Држете ги дланките прстите и рацете подалеку од

ротирачкото сечило за пила.

– Не ги прекрстувајте рацете пред лизгачката рачка

Менување на плочата за вметнување (види слика O)

Црвените плочи за вметнување (9) може да го истрошат

електричниот алат по подолга употреба.

Заменете ја дефектната плоча за вметнување.

– Подесете го електричниот алат во работна позиција.

– Одвртете ги завртките (61) со клуч со внатрешна

шестаголна глава (4 mm) (17) и извадете ги старите

плочи за вметнување.

– Ставете ја новата десна плоча за вметнување.

– Прицврстете ја плочата за вметнување со завртките

(61) што е можно подесно, така што по целата

должина на можното повлекување на сечилото за пила

нема да дојде во контакт со плочата за вметнување.

– Повторете ги работните чекори аналогно за новата

лева плоча за вметнување.

Дозволени димензии на делот што се обработува

Максимални делови за обработка:

Дел за обработка на дистанцер

Минимални делови за обработка (= сите делови што се обработуваат, што може да се затегнат со столарска стега (19)

лево или десно од сечилото за пила): 160 x 335 mm (должина x ширина)

Максимална длабочина на резот (0°/0°): 104 mm

u Секогаш затегнете ги копчето за фиксирање (11) и

затегнувачката рачка (13)пред сечењето. Инаку

сечилото за пила може да се заглави во делот што се

Сечење без влечење (отсекување) (види слика P)

– Притиснете ја лизгачката рачка (28) целосно наназад

и фиксирајте ја во оваа позиција (види „Осигурување

на лизгачката рачка (види слика B2)“, Страница359).

Проверете дали граничникот за длабочина (30) е

притиснат сосема навнатре и завртката за подесување

(29) при движењето на кракот на алатот минува низ

отворот без да го допре граничникот за длабочина.

– Прицврстете го делот што се обработува согласно

– По потреба, поставете го саканиот агол на закосување

(хоризонтален и/или вертикален).

– Вклучете го електричниот алат (види „Вклучување

(види слика L)“, Страница361).

– Полека водете ја надолу лизгачката рачка (28) со

– Сечете го делот што се обработува со ист притисок.

– Исклучете го електричниот алат и почекајте додека

сечилото за пила не дојде целосно во состојба на

– Полека водете ја лизгачката рачка (28) нагоре.

Сечење со влечење (види слика Q)

u Цврсто држете ја дршката пред вклучувањето и за

време на целокупниот процес на сечење. Со

лизгачката рачка контролирајте го движењето за

време на сечењето. Еден момент на невнимание со

екстремно лесно подвижната лизгачка рачка може да

доведе до сериозни повреди.

– Деблокирајте ја лизгачката рачка (28) (види

„Деблокирање на лизгачката рачка (види слика B1)“,

Со извлекување и повлекување назад на лизгачката

рачка (28), проверете дали комплетниот лизгачки

механизам е подготвен за примена.

– Прицврстете го делот што се обработува согласно

– По потреба, поставете го саканиот агол на закосување

(хоризонтален и/или вертикален).

– Поместете ја лизгачката рачка (28) со дршката (1)

подалеку од граничната водилка (6), додека листот за

пилата не се најде пред делот за обработка.

– Вклучете го електричниот алат (види „Вклучување

(види слика L)“, Страница361).

– Полека водете ја надолу лизгачката рачка (28) со

– Сега притиснете ја лизгачката рачка (28) во правец на

граничната водилка (6) и сечете го делот за обработка

со еднаков притисок.– Исклучете го електричниот алат и почекајте додека

сечилото за пилата не дојде целосно во состојба на

– Полека водете ја лизгачката рачка (28) нагоре.

Сечете делови со еднаква должина (види слика R)

За едноставно сечење на исти делови можете да го

користите граничникот за должина (36) (опрема).

Граничникот за должина можете да го монтирате на двете

страни на продолжетокот на масата за пила (7).

– Олабавете ја завртката за блокирање (35) и

преклопете го граничникот за должина (36) над

завртката за затегање (62).

– Повторно затегнете ја завртката за блокирање (35).

– Поставете го продолжетокот на масата за пила (7) на

саканата должина (види „Продолжување на масата за

пилата (види слика C)“, Страница359).

Подесување на граничникот за длабочина (сечење на

жлеб) (види слика S)

Граничникот за длабочина мора да го поместите, доколку

сакате да исечете жлеб или да употребите дистанцер.

– Свртете го граничникот за длабочина (30) кон надвор.

– Навалете ја лизгачката рачка (28) на дршката (1) во

– Свртете ја завртката за подесување (29), додека

крајот на завртката не го допре граничникот за

– Полека водете ја лизгачката рачка (28) нагоре.

Специјални делови за обработка

При сечење на свиткани или тркалезни делови за

обработка, мора добро да ги обезбедите од лизгање. На

линијата на сечење не смее да постои процеп меѓу делот

што се обработува, граничната водилка и масата за пила.

Доколку е потребно, мора да направите специјални

Обработка на профилни лајсни (подни и

Профилните лајсни може да се обработуваат на два

Подна лајсна Тавански лајсни

Понатаму, независно од ширината на профилната лајсна,

може да сечете со или без повлекување.

Секогаш проверете го поставениот агол на закосување

(хоризонтален и/или вертикален) најпрво на отпадно

Подесување на ласерот

За да обезбедите попрецизни резови мора да ги

проверите ласерските зраци по интензивно користење и

евентуално одново да ги подесите.

За тоа ви е потребно искуство и соодветен специјален

Сервисната служба на Bosch оваа работа ја води

прецизно и доверливо.

Напомена: За тестирање на функцијата на ласерот,

електричниот алат треба да биде приклучен на

напојување со струја.

u Никогаш не го активирајте прекинувачот за

вклучување/исклучување за време на

подесувањето на ласерот (на пр. при движење на

лизгачката рачка) . Невнимателниот старт на

електричниот алат може да доведе до повреди.

– Подесете го електричниот алат во работна позиција.

– Свртете ја масата за пила (38) до жлебот (15) за 0°.

Рачката (12) мора осетно да се вклопи во жлебот.

Проверка (види слика T1)

– На делот што се обработува нацртајте права линија за

– Полека водете ја надолу лизгачката рачка (28) со

– Делот што се обработува поставете го на тој начин

што, запците од сечилото за пила ќе се израмнат со

– Цврсто држете го делот што се обработува во оваа

позиција и водете ја лизгачката рачка полека нагоре.

– Прицврстете го делот што се обработува.

– Вклучете ги ласерските зраци со прекинувачот (60).

Ласерските зраци мора по целата должина од левата и

десната страна да бидат на исто растојание од означената

линија на сечење на делот за обработка, дури и кога

лизгачката рачка се поместува надолу.

Отстранување на заштитното капаче на ласерот (види

– Олабавете ги двете завртки (63) на заштитното капаче

на ласерот (27) со клуч со внатрешна шестаголна

Напомена: За да ја досегнете предната завртка на

заштитното капаче на ласерот, мора да ја навалите

лизгачката рачка малку надолу додека клучот со

внатрешна шестаголна глава не се вметне низ

процепот на осцилаторниот заштитен капак.

Подесување на прецизноста (види слика T3)

– Извадете го заштитното капаче на ласерот (27).

1. Подесување на десниот ласерски зрак:

– Свртете ја завртката за подесување (64) со клуч со

внатрешна шестаголна глава (18), додека десниот

ласерски зрак не налегне на целокупната должина на

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)364 | Македонски

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

линијата на сечење на делот што се обработува.

Притоа исто така се движи и левиот ласерски зрак.

Едно вртење наспроти стрелките од часовникот го движи

ласерскиот зрак од лево на десно, а вртењето во правец

на стрелките на часовникот го движи ласерскиот зрак од

2. Подесување на левиот ласерски зрак:

– Свртете ја завртката за подесување (64) со клуч со

внатрешна шестаголна глава (18), додека левиот

ласерски зрак не го постигне истото растојание до

означената линија како и десниот ласерски зрак.

Едно вртење наспроти стрелките од часовникот го движи

ласерскиот зрак од лево на десно, а вртењето во правец

на стрелките на часовникот го движи ласерскиот зрак од

– Повторно прицврстете го заштитното капаче на

Подесување на паралелноста (види слика T4)

– Извадете го заштитното капаче на ласерот (27).

– Олабавете ја завртката за прицврстување (65) (околу

1–2 вртења) со клуч со внатрешна шестаголна глава

(18). Не ја одвртувајте целосно завртката.

– Поместете ја монтажната плоча на ласерот налево или

надесно, додека ласерските зраци не дојдат

паралелно по целата должина на исцртаната линија за

сечење на делот за обработка.

– Држете ја монтажната плоча на ласерот во оваа

позиција и повторно затегнете ја завртката за

– По поставувањето, одново проверете ја прецизноста

на линијата на сечење. Доколку е потребно израмнете

ги уште еднаш ласерските зраци со завртките за

– Повторно прицврстете го заштитното капаче на

Поставување на страничното отстапување при

движење на лизгачката рачка (види слика T5)

– Извадете го заштитното капаче на ласерот (27).

– Олабавете ја завртката за прицврстување (66) (околу

1–2 вртења) со клуч со внатрешна шестаголна глава

Не ги одвртувајте целосно завртките.

– Поместете го куќиштето на ласерот налево или

надесно, додека ласерските зраци, при движење

надолу на лизгачката рачка, повеќе не отстапуваат

– По поставувањето, одново проверете ја прецизноста

на линијата на сечење. Доколку е потребно израмнете

ги уште еднаш ласерските зраци со завртките за

– Држете го куќиштето на ласерот во оваа позиција и

повторно затегнете ги завртките за прицврстување

– Повторно прицврстете го заштитното капаче на

Проверка и подесување на основните

За да обезбедите прецизни резови мора да ги проверите

основните поставки по интензивно користење на

електричниот алат и евентуално да ги подесите. За тоа ви

е потребно искуство и соодветен специјален алат.

Сервисната служба на Bosch оваа работа ја води

прецизно и доверливо.

Подесување на вертикален стандарден агол на

– Подесете го електричниот алат во транспортна

– Свртете ја масата за пила (38) до жлебот (15) за 0°.

Рачката (12) мора осетно да се вклопи во жлебот.

Проверка (види слика U1)

– Поставете го агломерот 90° и ставете го на масата за

Кракот на агломерот мора да биде прецизен по целата

должина со сечилото за пила (40).

Подесување (види слика U2)

– Олабавете ја затезната рачка (13).

– Олабавете ги двете завртки за подесување (67)

(најмалку 1 вртење) со клуч за втиснување (10 mm).

– Олабавете ја завртката за подесување (69) (околу 3

вртења) со клуч со внатрешна шестаголна глава (4

– Завртете ја или одвртете ја завртката за подесување

(68) со клуч со внатрешна шестаголна глава (4 mm)

(17), додека кракот на аголното мерило не налегне по

целата должина со сечилото за пила.

– Повторно цврсто стегнете ја затезната рачка (13).

Потоа прво затегнете ја завртката за подесување (69)

и потоа завртките за подесување (67).

Доколку агломерот (33) и (21) по подесувањето не е во

линија со 0°-ознаките на скалата (32), олабавете ги

завртките за подесување на агломерот со крстест

одвртувач и израмнете го агломерот по должина на 0°-

Подесување на вертикалниот стандарден агол на

закосување 45° (лево)

– Подесете го електричниот алат во работна позиција.

– Свртете ја масата за пила (38) до жлебот (15) за 0°.

Рачката (12) мора осетно да се вклопи во жлебот.

– Целосно извлечете ја нанадвор левата подеслива

гранична водилка (5).

– Олабавете ја затезната рачка (13) и навалете ја

лизгачката рачка на дршката (1) до крај во лево (45°).

Проверка (види слика V1)

– Поставете го агломерот 45° и ставете го на масата за

Кракот на агломерот мора да биде прецизен по целата

должина со сечилото за пила (40).Подесување (види слика V2)

– Завртете ја или одвртете ја завртката за подесување

(70) со клуч со внатрешна шестаголна глава (8 mm),

додека кракот на аголното мерило не налегне по

целата должина со сечилото за пила.

– Повторно цврсто стегнете ја затезната рачка (13).

Доколку агломерот (33) и (21) по подесувањето не е во

една линија со 45°-ознаките на скалата (32), проверете ја

уште еднаш 0°-поставката за аголот на закосување и

показателот на аголот. Потоа повторете го подесувањето

за вертикалниот 45°-агол на закосување.

Вертикален стандарден агол на закосување 45°

– Подесете го електричниот алат во работна позиција.

– Свртете ја масата за пила (38) до жлебот (15) за 0°.

Рачката (12) мора осетно да се вклопи во жлебот.

– Извлечете ја десната подеслива гранична водилка (5)

– Олабавете ја затезната рачка (13).

– Навалете ја лизгачката рачка на дршката (1) од

0°-позиција малку налево и вртете го вртливото

копче (39), додека не се прикаже вертикалниот

опсег на аголот на закосување.

– Навалете ја лизгачката рачка на дршката (1) надесно

Проверка (види слика W1)

– Поставете го агломерот 135° и ставете го на масата за

Кракот на агломерот мора да биде прецизен по целата

должина со сечилото за пила (40).

Подесување (види слика W2)

– Завртете ја или одвртете ја завртката за подесување

(71) со клуч со внатрешна шестаголна глава (8 mm),

додека кракот на аголното мерило не налегне по

целата должина со сечилото за пила.

– Повторно цврсто стегнете ја затезната рачка (13).

Доколку агломерот (33) и (21) по подесувањето не е во

една линија со 45°-ознаките на скалата (32), проверете ја

уште еднаш 0°-поставката за аголот на закосување и

показателот на аголот. Потоа повторете го подесувањето

за вертикалниот 45°-агол на закосување.

Израмнување на скалата за хоризонтален агол на

– Подесете го електричниот алат во работна позиција.

– Свртете ја масата за пила (38) до жлебот (15) за 0°.

Рачката (12) мора осетно да се вклопи во жлебот.

Проверка (види слика X1)

– Поставете агломер на 90° помеѓу граничната водилка

(6) и сечилото за пила (40) на масата за пила (38).

Кракот на агломерот мора да биде прецизен по целата

должина со сечилото за пила (40).

Подесување (види слика X2)

– Олабавете ги сите четири завртки за подесување (72)

со клуч со внатрешна шестаголна глава (4 mm) (17) и

свртете ја масата за пила (38) заедно со скалата (37),

додека кракот на агломерот не лежи рамно по целата

должина на сечилото за пила.

– Повторно затегнете ги завртките.

Доколку по подесувањето агломерот (58) не е во линија

со 0°-ознаката на скалата (37), олабавете ја завртката

(73) со обичен крстест одвртувач и насочете го

агломерот по должина на 0°-ознаката.

Подесување на силата на затегнување на

затегнувачкиот лост (13) (види слика Y)

Силата на затегнување на затегнувачкиот лост (13) може

дополнително да се поставува.

– Силата на затегнување на затегнувачкиот лост мора да

ја држи сигурно позицијата на лизгачката рачка при

било кој вертикален агол на закосување.

– Олабавете ја затезната рачка (13).

– Свртете ја завртката за подесување (74) со клуч за

втиснување (17 mm) во правец спротивен на

стрелките на часовникот, за да ја намалите силата на

затегнување или свртете ја во правец на стрелките на

часовникот за да ја зголемите силата на затегнување.

– Поставете вертикален агол на закосување, повторно

цврсто затегнете го затегнувачкиот лост (13) и

проверете дали е постигната посакуваната сила на

Транспорт (види слика Z)

Пред транспортот на електричниот алат мора да ги

извршите следните чекори:

– Притиснете ја лизгачката рачка (28) целосно наназад

и фиксирајте ја во оваа позиција (види „Осигурување

на лизгачката рачка (види слика B2)“, Страница359).

– Проверете дали граничникот за длабочина (30) е

целосно притиснат навнатре и завртката за

подесување (29) при движењето на лизгачката рачка

минува низ отворот без да го допре граничникот за

– Водете ја лизгачката рачка надолу додека

транспортниот осигурувач (31) целосно не се

– Повлечете ги продолжетоците на масата за пила (7)

– Поставете вертикален агол на закосување од 0 и

цврсто затегнете ја затезната рачка (13).

– Свртете ја масата за пила (38) до крај на лево и

затегнете го копчето за фиксирање (11).

– Врзете го струјниот кабел со лепливата лента (75).

– Отстранете ги деловите на опремата, кои не може

цврсто да се монтираат на електричниот алат.

– Неискористените листови за пила, доколку сакате да

ги транспортирате ставете ги во затворена кутија.

– За транспорт фатете за жлебовите за држење (16)

странично на масата за пила.

Одржување и чистење u Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната

Доколку е потребно користење на приклучен кабел,

тогаш набавете го од Bosch или специјализирана

продавница за Bosch-електрични алати, за да го

избегнете загрозувањето на безбедноста.

Чистење u Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да

Осцилаторниот заштитен капак мора секогаш да се движи

слободно и самостојно да се затвора. Пределот околу

осцилаторниот заштитен капак секогаш треба да биде

– Отстранете ја правта и струготините со издувување со

компресиран воздух или со четка по секоја работна

– Редовно чистете го лизгачкиот валјак (20) и

лизгачката рачка (28).

Плочи за вметнување 1 609 B04 470

Ќеса за прав 1 609 B05 010

Адаптер за всисување 2 607 001 977

Работна подлога GTA2500 W 0 601 B12 100

Работна подлога GTA3800 0 601 B24 000

Всисувач на дрвени материјали GAS

Сечила за пила за дрво и плочести материјали,

Сечила за пила за сите видови ламинатни подови

Сервисна служба и совети при користење

Сервисната служба ќе одговори на Вашите прашања во

врска со поправката и одржувањето на Вашиот производ

како и резервните делови. Ознаки за експлозија и

информации за резервните делови исто така ќе најдете

на: www.bosch-pt.com

Тимот за советување при користење на Bosch ќе ви

помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве

молиме наведете го 10-цифрениот број од

спецификационата плочка на производот.

Сава Ковачевиќ 47Њ, број 3

Електричните алати, опремата и амбалажите треба да се

отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните алати во

домашната канта за отпадоци!

Само за земјите од ЕУ:

Според Европската регулатива 2012/19/ЕU за

електрични и електронски уреди и нивната

имплементација во националното право, електричните

алати што се вон употреба мора одделно да се собираат и

да се рециклираат на еколошки прифатлив начин.

EU-Изјава за сообразност

Со целосна одговорност изјавуваме, дека опишаните производи се во

согласност со сите релевантни одредби на следните регулативи и

прописи и се во согласност со следните норми.

Техничка документација кај: *
