GEBRUIKSAANWIJZING GCM 12 GDL BOSCH
nl Oorspronkelijke gebruiksaanwijzing
Nederlands Pagina 108

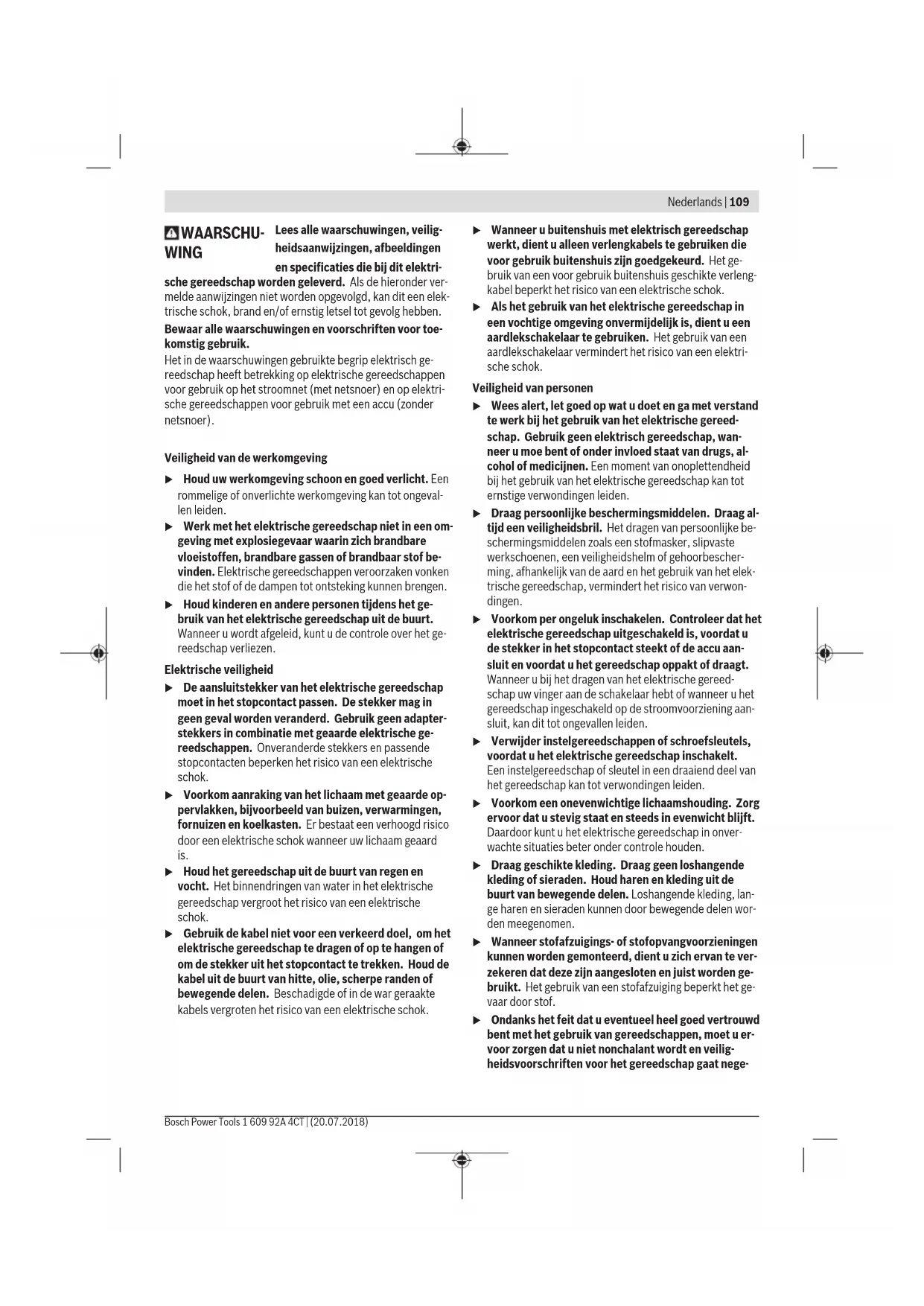

Veiligheidsaanwijzingen
Algemene waarschuwingen voor elektrische
gereedschappenWAARSCHU-
Lees alle waarschuwingen, veilig-
heidsaanwijzingen, afbeeldingen
en specificaties die bij dit elektri-
sche gereedschap worden geleverd. Als de hieronder ver-
melde aanwijzingen niet worden opgevolgd, kan dit een elek-
trische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toe-
Het in de waarschuwingen gebruikte begrip elektrisch ge-
reedschap heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) en op elektri-
sche gereedschappen voor gebruik met een accu (zonder
Veiligheid van de werkomgeving
u Houd uw werkomgeving schoon en goed verlicht. Een
rommelige of onverlichte werkomgeving kan tot ongeval-
u Werk met het elektrische gereedschap niet in een om-
geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be-
vinden. Elektrische gereedschappen veroorzaken vonken
die het stof of de dampen tot ontsteking kunnen brengen.
u Houd kinderen en andere personen tijdens het ge-
bruik van het elektrische gereedschap uit de buurt.
Wanneer u wordt afgeleid, kunt u de controle over het ge-
reedschap verliezen.
Elektrische veiligheid
u De aansluitstekker van het elektrische gereedschap
moet in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen adapter-
stekkers in combinatie met geaarde elektrische ge-
reedschappen. Onveranderde stekkers en passende
stopcontacten beperken het risico van een elektrische
u Voorkom aanraking van het lichaam met geaarde op-
pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een verhoogd risico
door een elektrische schok wanneer uw lichaam geaard
u Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische
u Gebruik de kabel niet voor een verkeerd doel, om het
elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen of
bewegende delen. Beschadigde of in de war geraakte
kabels vergroten het risico van een elektrische schok.
u Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het ge-
bruik van een voor gebruik buitenshuis geschikte verleng-
kabel beperkt het risico van een elektrische schok.
u Als het gebruik van het elektrische gereedschap in
een vochtige omgeving onvermijdelijk is, dient u een
aardlekschakelaar te gebruiken. Het gebruik van een
aardlekschakelaar vermindert het risico van een elektri-
Veiligheid van personen
u Wees alert, let goed op wat u doet en ga met verstand
te werk bij het gebruik van het elektrische gereed-
schap. Gebruik geen elektrisch gereedschap, wan-
neer u moe bent of onder invloed staat van drugs, al-
cohol of medicijnen. Een moment van onoplettendheid
bij het gebruik van het elektrische gereedschap kan tot
ernstige verwondingen leiden.
u Draag persoonlijke beschermingsmiddelen. Draag al-
tijd een veiligheidsbril. Het dragen van persoonlijke be-
schermingsmiddelen zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescher-
ming, afhankelijk van de aard en het gebruik van het elek-
trische gereedschap, vermindert het risico van verwon-
u Voorkom per ongeluk inschakelen. Controleer dat het
elektrische gereedschap uitgeschakeld is, voordat u
de stekker in het stopcontact steekt of de accu aan-
sluit en voordat u het gereedschap oppakt of draagt.
Wanneer u bij het dragen van het elektrische gereed-
schap uw vinger aan de schakelaar hebt of wanneer u het
gereedschap ingeschakeld op de stroomvoorziening aan-
sluit, kan dit tot ongevallen leiden.
u Verwijder instelgereedschappen of schroefsleutels,
voordat u het elektrische gereedschap inschakelt.
Een instelgereedschap of sleutel in een draaiend deel van
het gereedschap kan tot verwondingen leiden.
u Voorkom een onevenwichtige lichaamshouding. Zorg
ervoor dat u stevig staat en steeds in evenwicht blijft.
Daardoor kunt u het elektrische gereedschap in onver-
wachte situaties beter onder controle houden.
u Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren en kleding uit de
buurt van bewegende delen. Loshangende kleding, lan-
ge haren en sieraden kunnen door bewegende delen wor-
u Wanneer stofafzuigings- of stofopvangvoorzieningen
kunnen worden gemonteerd, dient u zich ervan te ver-
zekeren dat deze zijn aangesloten en juist worden ge-
bruikt. Het gebruik van een stofafzuiging beperkt het ge-
u Ondanks het feit dat u eventueel heel goed vertrouwd
bent met het gebruik van gereedschappen, moet u er-
voor zorgen dat u niet nonchalant wordt en veilig-
heidsvoorschriften voor het gereedschap gaat nege-
Bosch Power Tools 1 609 92A 4CT | (20.07.2018)110 | Nederlands
1 609 92A 4CT | (20.07.2018) Bosch Power Tools
ren. Een onoplettende handeling kan binnen een fractie
van een seconde ernstig letsel veroorzaken.
Zorgvuldige omgang met en zorgvuldig gebruik van
elektrische gereedschappen
u Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische gereed-
schap werkt u beter en veiliger binnen het aangegeven ca-
u Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
u Trek de stekker uit het stopcontact en/of neem de ac-
cu (indien uitneembaar) uit het elektrische gereed-
schap, voordat u het elektrische gereedschap instelt,
accessoires wisselt of het elektrische gereedschap
opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld
starten van het elektrische gereedschap.
u Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen. Elek-
trische gereedschappen zijn gevaarlijk wanneer deze
door onervaren personen worden gebruikt.
u Pleeg onderhoud aan elektrische gereedschappen en
accessoires. Controleer of bewegende delen van het
gereedschap correct functioneren en niet vastklem-
men en of onderdelen zodanig gebroken of bescha-
digd zijn dat de werking van het elektrische gereed-
schap nadelig wordt beïnvloed. Laat deze beschadig-
de onderdelen vóór gebruik repareren. Veel ongevallen
hebben hun oorzaak in slecht onderhouden elektrische
u Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende inzetgereed-
schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.
u Gebruik elektrisch gereedschap, accessoires, inzetge-
reedschappen en dergelijke volgens deze aanwijzin-
gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektri-
sche gereedschappen voor andere dan de voorziene toe-
passingen kan tot gevaarlijke situaties leiden.
u Houd handgrepen en greepvlakken droog, schoon en
vrij van olie en vet. Gladde handgrepen en greepvlakken
verhinderen dat het gereedschap in onverwachte situa-
ties veilig kan worden gehanteerd en bediend.
u Laat het elektrische gereedschap alleen repareren
door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee wordt
gewaarborgd dat de veiligheid van het gereedschap in
Waarschuwingen voor verstekzagen
u Verstekzagen zijn bestemd voor het zagen van hout of
houtachtige materialen, ze kunnen niet worden ge-
bruikt met doorslijpschijven voor het doorslijpen van
ferrometalen zoals stangen, staven, spijkers enz. Slijp-
stof kan ervoor zorgen dat bewegende delen zoals de on-
derste beschermkap blokkeren. Vonken die bij doorslij-
pen ontstaan, leiden tot brandplekken bij de onderste be-
schermkap, de verstekzaagbak en andere kunststof on-
u Gebruik indien mogelijk lijmklemmen om het werk-
stuk te ondersteunen. Als u het werkstuk met de hand
ondersteunt, moet u uw hand aan beide kanten altijd
op een afstand van ten minste 100 mm van het zaag-
blad houden. Gebruik deze zaag niet om stukken te za-
gen die te klein zijn om veilig vastgeklemd of met de
hand vastgehouden te worden. Als uw hand te dicht bij
het zaagblad wordt geplaatst, bestaat er een verhoogd ri-
sico op letsel door contact met het zaagblad.
u Het werkstuk moet stationair en vastgeklemd zijn of
tegen zowel de geleider als de tafel worden gehouden.
Voer het werkstuk niet in het zaagblad of zaag op geen
enkele manier uit de vrije hand. Niet vastgeklemde of
bewegende werkstukken zouden met hoge snelheden
weggeslingerd kunnen worden en zo letsel kunnen ver-
u Duw de zaag door het werkstuk. Trek de zaag niet
door het werkstuk. Zo gaat het zagen in zijn werk: u
tilt de zaagkop omhoog en trekt deze zonder te zagen
over het werkstuk heen, u start de motor, duwt de
zaagkop omlaag en u duwt de zaag door het werkstuk.
Zagen met een trekkende beweging kan het zaagblad naar
de bovenkant van het werkstuk laten klimmen en daar-
door kan het zaagblad met geweld in de richting van de
bediener worden geslingerd.
u Beweeg nooit met uw hand over de geplande zaaglijn
voor of achter het zaagblad. Het met gekruiste handen
ondersteunen van het werkstuk, d.w.z. het werkstuk met
rechts vasthouden en het zaagblad met links of omge-
keerd, is heel gevaarlijk.
u Kom achter de geleider niet met uw handen binnen
een afstand van 100 mm van het draaiende zaagblad,
om houtafval te verwijderen of om enige andere re-
den. Het is misschien niet meteen duidelijk dat het draai-
ende zaagblad zo dicht bij uw hand is en u zou ernstig ge-
u Controleer uw werkstuk vóór het zagen. Als het werk-
stuk gebogen of krom is, klem dit dan met de naar bui-
ten gebogen kant naar de geleider toe. Zorg er altijd
voor dat er langs de zaaglijn geen opening is tussen
het werkstuk, de geleider en de tafel. Gebogen of
kromme werkstukken kunnen draaien of verschuiven en
ertoe leiden dat het draaiende zaagblad tijdens het zagen
klem komt te zitten. Er mogen geen spijkers of vreemde
voorwerpen in het werkstuk zitten.
u Gebruik de zaag pas, als de tafel vrij is van alle ge-
reedschappen, houtafval enz. en er alleen het werk-stuk op ligt. Kleine stukjes afval of losse stukken hout of
andere voorwerpen die met het draaiende zaagblad in
aanraking komen, kunnen met een hoge snelheid worden
u Zaag maar één werkstuk tegelijkertijd. Meerdere op el-
kaar gestapelde werkstukken kunnen niet goed worden
vastgeklemd of vastgezet en kunnen ervoor zorgen dat
het zaagblad tijdens het zagen klem komt te zitten of ver-
u Zorg ervoor dat de verstekzaag vóór gebruik op een
vlakke, stevige ondergrond wordt gemonteerd of ge-
plaatst. Een vlakke en stevige ondergrond vermindert het
risico dat de verstekzaag onstabiel wordt.
u Plan uw werk. Telkens als u de instelling voor de
schuinte of verstekhoek wijzigt, moet u ervoor zorgen
dat de verstelbare geleider correct is ingesteld voor
ondersteuning van het werkstuk en het zaagblad of de
beschermkap niet hindert. Maak zonder de machine in
te schakelen en zonder werkstuk op de tafel met het zaag-
blad een volledige gesimuleerde zaagbeweging om er ze-
ker van te zijn dat er geen obstakels zijn of dat er geen ge-
vaar is voor het doorzagen van de geleider.
u Zorg voor voldoende ondersteuning, zoals tafelverlen-
gingen, zaagbokken, enz., voor een werkstuk dat bre-
der of langer is dan de bovenkant van de tafel. Werk-
stukken die langer of breder zijn dan de verstekzaag, kun-
nen zonder een veilige ondersteuning kantelen. Als het af-
gezaagde stuk of het werkstuk kantelt, kan het de onder-
ste beschermkap optillen of door het draaiende zaagblad
worden weggeslingerd.
u Gebruik geen andere persoon als vervanging voor een
tafelverlenging of als extra ondersteuning. Onstabiele
ondersteuning voor het werkstuk kan ervoor zorgen dat
het zaagblad klem komt te zitten of dat het werkstuk tij-
dens het zagen verschuift, waardoor u en uw helper in het
draaiende zaagblad worden getrokken.
u Het afgezaagde stuk mag absoluut niet tegen het
draaiende zaagblad worden geklemd of gedrukt. Als
het afgezaagde stuk ingesloten zit, d.w.z. bij het gebruik
van lengteaanslagen, dan zou het tegen het zaagblad vast
kunnen komen zitten en met geweld weggeslingerd kun-
u Gebruik altijd een lijmklem of een spaninrichting die
speciaal voor het ondersteunen van rond materiaal als
stokken e.d. is ontworpen. Stokken hebben de neiging
om tijdens het zagen te gaan rollen, waardoor het zaag-
blad gaat "bijten" en het werkstuk met uw hand in het
u Laat het zaagblad zijn volle snelheid bereiken, voordat
u dit met het werkstuk in aanraking brengt. Dit vermin-
dert het risico dat het werkstuk weggeslingerd wordt.
u Als het werkstuk of het zaagblad klem komt te zitten,
schakelt u de verstekzaag uit. Wacht tot alle bewegen-
de delen tot stilstand zijn gekomen en trek de stekker
uit het stopcontact of verwijder de accu. Maak het
klemzittende materiaal dan vrij. Als u met een klemzit-
tend werkstuk doorgaat met zagen, dan verliest u de con-
trole of wordt de verstekzaag beschadigd.
u Nadat het zagen voltooid is, laat u de schakelaar los,
houdt u de zaagkop omlaag en wacht u tot het zaag-
blad tot stilstand is gekomen, voordat u het afgezaag-
de stuk verwijdert. Het is gevaarlijk om met uw hand in
de buurt van het uitlopende zaagblad te komen.
u Houd de handgreep stevig vast, wanneer u een onvol-
ledige zaagsnede maakt of wanneer u de schakelaar
loslaat, voordat de zaagkop zich helemaal in de onder-
ste positie bevindt. Het afremmen van de zaag kan er-
voor zorgen dat de zaagkop plotseling omlaag wordt ge-
trokken, waardoor het risico van letsel ontstaat.
u Houd uw werkplek schoon. Materiaalmengsels zijn erg
gevaarlijk. Lichtmetaalstof kan branden of ontploffen.
u Gebruik geen stompe, gescheurde, verbogen of be-
schadigde zaagbladen. Zaagbladen met stompe of ver-
keerd gerichte tanden veroorzaken door een te nauwe
zaagopening een verhoogde wrijving, vastklemmen
van het zaagblad of terugslag.
u Gebruik geen zaagbladen van hooggelegeerd
sneldraaistaal (HSS-staal). Dergelijke zaagbladen kun-
nen gemakkelijk breken.
u Gebruik altijd zaagbladen waarvan de asgaten de juis-
te afmeting en vorm (ruitvormig versus rond) hebben.
Zaagbladen die niet overeenkomen met de bevestigings-
middelen van de zaag kunnen uit balans raken en ervoor
zorgen dat u de controle over het gereedschap verliest.
u Vervang de ingebouwde laser niet door een laser van
een ander type. Van een laser die niet bij dit elektrische
gereedschap past, kunnen gevaren voor personen uit-
u Verwijder nooit slijpresten, houtspanen e.d. uit de
buurt van de plaats waar wordt geslepen, terwijl het
elektrische gereedschap loopt. Breng de gereed-
schaparm altijd eerst in de ruststand en schakel het elek-
trische gereedschap uit.
u Pak het zaagblad na de werkzaamheden niet vast,
voordat het afgekoeld is. Het zaagblad wordt tijdens de
werkzaamheden zeer heet.
u Maak waarschuwingsstickers op elektrisch gereed-
schap nooit onleesbaar.
u Breng geen wijzigingen aan de laserinrichting aan. De
in deze gebruiksaanwijzing beschreven instelmogelijkhe-
den kunt u zonder gevaar gebruiken.
Richt de laserstraal niet op personen of die-
ren en kijk niet zelf in de directe of gereflec-
teerde laserstraal. Daardoor kunt u personen
verblinden, ongevallen veroorzaken of het oog
u Voorzichtig – wanneer andere dan de hier aangegeven
bedienings- of afstelvoorzieningen gebruikt of andere
methodes uitgevoerd worden, kan dit resulteren in
een gevaarlijke blootstelling aan straling.
De volgende symbolen kunnen voor het gebruik van het elek-
trische gereedschap van belang zijn. Zorg ervoor dat u de
symbolen en hun betekenis kent. Het juiste begrip van de
symbolen helpt u het elektrische gereedschap beter en veili-
Symbolen en hun betekenis
Klasse 1 laserproduct
Houd uw handen uit de buurt van de
plaats waar gezaagd wordt, terwijl
het elektrische gereedschap loopt.
Bij aanraking van het zaagblad bestaat
Draag een stofmasker.
Draag een veiligheidsbril.
Draag een gehoorbescherming. De
blootstelling aan lawaai kan gehoorver-
lies tot gevolg hebben.
Gevarenzone! Houd handen, vingers
of armen zo veel mogelijk hier uit de
Kom niet met uw vingers tussen de
bewegende delen van de glijarm. Uw
vingers kunnen vastgeklemd en ernstig
Let op de afmetingen van het zaagblad.
De gatdiameter moet zonder speling
op de uitgaande as passen. Indien het
gebruik van reduceerstukken nodig is,
dient u erop te letten dat de afmetin-
gen van het reduceerstuk passen bij de
zaagbladdikte en bij de gatdiameter
van het zaagblad evenals bij de diame-
ter van de uitgaande as. Gebruik indien
mogelijk de met het zaagblad meegele-
verde reduceerstukken.
De zaagbladdiameter moet overeenko-
men met de informatie op het sym-
Symbolen en hun betekenis
Pak het elektrische gereedschap bij
het verplaatsen alleen vast aan deze
gemarkeerde plaatsen (greepuitsparin-
gen) of aan de transportgreep.
Draag het elektrische gereedschap
nooit aan de handgreep van de glijarm.
de ingestelde verticale verstekhoek
van de glijarm wordt vastgehouden.
Geeft de afzonderlijke stappen voor
het instellen van de verticale verstek-
1. Spangreep losmaken
2. Glijarm iets naar links draaien
3. Gewenst verticaal verstekhoekbe-
reik met draaiknop instellen
Verticale verstekhoekbereiken met
draaiknop instellen:
helling zaagblad naar links (45° tot 0°)
helling zaagblad naar rechts (0° tot
totaal draaibereik van de glijarm (–47°
Beschrijving van product en werking
Lees alle veiligheidsaanwijzingen en in-
structies. Het niet naleven van de veiligheids-
aanwijzingen en instructies kan elektrische
schokken, brand en/of zware verwondingen
Neem goed nota van de afbeeldingen in het voorste deel van
de gebruiksaanwijzing.Beoogd gebruik
Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een
rechte zaaglijn in hout. Daarbij zijn horizontale verstekhoe-
ken van –52° tot +60° evenals verticale verstekhoeken van
47° (linkerzijde) tot 47° (rechterzijde) mogelijk.
De capaciteit van het elektrische gereedschap is ontworpen
voor het zagen van hard- en zacht hout, spaanplaat en vezel-
Bij gebruik van geschikte zaagbladen is het zagen van alumi-
niumprofielen en kunststof mogelijk.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.
Inschakelblokkering voor aan/uit-schakelaar
Verstelbare aanslagrail
Boorgaten voor montage
Vastzetknop voor willekeurige verstekhoeken (hori-
Hendel voor voorinstelling verstekhoek (horizon-
Spangreep voor willekeurige verstekhoek (verti-
Inkepingen voor standaard verstekhoeken (horizon-
Hoekaanduiding voor verstekhoekbereik rechts (0°
tot 47°) (verticaal)
Klemhendel van glijmechanisme
Laser-waarschuwingsplaatje
Afstelschroef van diepteaanslag
Verdeelschaal voor verstekhoeken (verticaal)
Hoekaanduiding voor verstekhoekbereik links (47°
Instelknop voor 22,5°-verstekhoek (verticaal)
Vergrendelschroef van lengtegeleider
Verdeelschaal voor verstekhoeken (horizontaal)
Draaiknop voor het instellen van het verstekhoek-
Opening voor laserstraal
Voorste bevestigingsschroef
(afdekplaat/pendelbeschermkap)
Achterste bevestigingsschroef
Blokkering uitgaande as
Binnenzeskantschroef voor zaagbladbevestiging
Vergrendelschroef van verstelbare aanslagrail
Stelschroeven voor demping
Boorgaten voor lijmklem
Hoekaanduiding voor verstekhoeken (horizontaal)
Aan/uit-schakelaar voor laser (zaaglijnmarkering)
Schroeven voor inlegplaat
Klemschroef van lengtegeleider
Schroef voor laserbeschermkap
Stelschroef voor laserpositionering (gelijke ligging)
Bevestigingsschroef voor montageplaat van laser
Bevestigingsschroef voor behuizing van laser
Stelschroeven voor basisinstelling 0° (verticale ver-
Stelschroef voor basisinstelling 45° (verticale ver-
Stelschroef voor basisinstelling 45° (verticale ver-
Stelschroeven van verdeelschaal voor verstekhoe-
Schroef voor hoekaanduiding (horizontaal)
Stelschroef voor klemkracht van spangreep voor
Niet elk afgebeeld en beschreven accessoire is standaard bij
de levering inbegrepen. Alle accessoires zijn te vinden in
ons accessoireprogramma.
Nominaal opgenomen vermogen W 2000 1500 1800
Nominale spanning V 230–240 110 220–240
Frequentie Hz 50/60 50/60 50/60
Onbelast toerental min
Aanloopstroombegrenzing ● – ●
Isolatieklasse / II / II / II Afmetingen voor geschikte zaagbladen
Asgatdiameter mm 30 30 30
Toegestane werkstukafmetingen (maximaal/minimaal): (zie „Toegestane werkstukafmetingen“, Pagina119)
Informatie over geluid
Geluidsemissiewaarden vastgesteld conform EN
Het A-gewogen geluidsniveau van het elektrische gereed-
schap bedraagt typisch: geluidsdrukniveau 93 dB(A); ge-
luidsvermogenniveau 106 dB(A). Onzekerheid K = 3 dB.
Draag een gehoorbescherming!
De in deze gebruiksaanwijzing vermelde geluidsemissie-
waarde is gemeten met een volgens ENgenormeerde meet-
methode en kan worden gebruikt om elektrische gereed-
schappen met elkaar te vergelijken. Het is ook geschikt voor
een voorlopige inschatting van de geluidsemissie.
De aangegeven geluidsemissiewaarde representeert de
voornaamste toepassingen van het elektrische gereedschap.
Als het elektrische gereedschap echter wordt gebruikt voor
andere toepassingen, met afwijkende inzetgereedschappen
of onvoldoende onderhoud, dan kan de geluidsemissiewaar-
de afwijken. Dit kan de geluidsemissie gedurende de gehele
arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de geluidsemissies
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap
wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de ge-
luidsemissies gedurende de gehele arbeidsperiode duidelijk
Montage u Voorkom per ongeluk starten van het elektrische ge- reedschap. Tijdens de montage en bij alle werkzaam-
heden aan het elektrische gereedschap mag de stek-
ker niet zijn aangesloten op de stroomvoorziening.
Neem alle meegeleverde onderdelen voorzichtig uit de ver-
Verwijder al het verpakkingsmateriaal van het elektrische ge-
reedschap en de meegeleverde accessoires.
Controleer vóór de eerste ingebruikname van het elektrische
gereedschap of alle hierna vermelde onderdelen zijn meege-
– paneelzaag met gemonteerd zaagblad (40)
– binnenzeskantsleutel (17)– binnenzeskantsleutel (18)
Aanwijzing: Controleer het elektrische gereedschap op
eventuele beschadigingen.
Voordat u het elektrische gereedschap verder gebruikt,
dient u veiligheidsvoorzieningen of licht beschadigde onder-
delen zorgvuldig te controleren op hun juiste werking vol-
gens de voorschriften. Controleer of de bewegende delen
goed werken en niet vastklemmen en of er onderdelen be-
schadigd zijn. Alle onderdelen moeten juist gemonteerd zijn
en aan alle voorwaarden voldoen om een correcte werking te
Laat beschadigde veiligheidsvoorzieningen en onderdelen
door een erkend en gespecialiseerd bedrijf op deskundige
wijze repareren of vervangen.
Gereedschap dat naast de meegeleverde onderdelen be-
– kruiskopschroevendraaier
– steeksleutel (maat: 8 mm)
– ring-, steek- of dopsleutel (maten: 10 mm en 17 mm)
Vastzetknop monteren (zie afbeelding a)
– Schroef de vastzetknop (11) in het bijbehorende boorgat
boven de hendel (12).
u Draai de vastzetknop (11) vóór het zagen altijd stevig
vast. Het zaagblad kan anders in het werkstuk schuin
Stationaire of flexibele montage
u Om een veilig gebruik te waarborgen, dient u het elek-
trische gereedschap vóór het gebruik op een vlak en
stabiel werkoppervlak (bijv. een werkbank) te monte-
Montage op een werkoppervlak (zie afbeelding b1)
– Bevestig het elektrische gereedschap met een geschikte
schroefverbinding op het werkoppervlak. Daartoe dienen
– Zet de apparaatvoeten van het elektrische gereedschap
met gangbare lijmklemmen op het werkoppervlak vast.
Montage op een Bosch werktafel
(GTA 2500 W, GTA 3700, GTA 3800) (zie afbeelding b2)
De GTA-werktafels van Bosch bieden het elektrische gereed-
schap houvast op elke ondergrond door in hoogte verstelba-
re voeten. De werkstuksteunen van de werktafels dienen ter
ondersteuning van lange werkstukken.
u Lees alle waarschuwingen en instructies die bij de
werktafel zijn gevoegd. Als de waarschuwingen en aan-
wijzingen niet in acht worden genomen, kan dit een elek-
trische schok, brand en/of ernstig letsel tot gevolg heb-
u Bouw de werktafel correct op, voordat u het elektri-
sche gereedschap monteert. Een juiste opbouw is van
belang om het risico van bezwijken te voorkomen.
– Monteer het elektrische gereedschap in de transport-
stand op de werktafel.
Afzuiging van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kan schadelijk voor de gezond-
heid zijn. Aanraking of inademing van stof kan leiden tot al-
lergische reacties en/of luchtwegaandoeningen bij de ge-
bruiker of personen die zich in de omgeving bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in com-
binatie met additieven voor houtbehandeling (chromaat en
houtbeschermingsmiddelen). Asbesthoudend materiaal
mag alleen door gespecialiseerde vakmensen worden be-
– Gebruik indien mogelijk een voor het materiaal geschikte
– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een stofmasker met filterklasse
Neem de in uw land geldende voorschriften voor de te be-
werken materialen in acht.
u Vermijd ophoping van stof op de werkplek. Stof kan
gemakkelijk ontbranden.
De afzuiging van stof en spanen kan geblokkeerd worden
door stof, spanen of fragmenten van het werkstuk.
– Schakel het elektrische gereedschap uit en trek de stek-
ker uit het stopcontact.
– Wacht tot het zaagblad volledig tot stilstand is gekomen.
– Stel de oorzaak van de blokkering vast en maak deze on-
Voor de afzuiging kunt u op de afzuigadapter (24) ook een
stofzuigerslang (Ø 35 mm) aansluiten.
– Steek de stofzuigerslang in de afzuigadapter (24).
De stofzuiger moet geschikt zijn voor het te bewerken mate-
Gebruik bij het afzuigen van voor de gezondheid bijzonder
gevaarlijk, kankerverwekkend of droog stof een speciale zui-
Afzuigadapter reinigen
Voor het waarborgen van een optimale afzuiging moet de af-
zuigadapter (24) regelmatig gereinigd worden.
– Trek de afzuigadapter (24) met een draaiende beweging
van de spaanafvoer (23) af.
– Verwijder brokstukken van het werkstuk en spanen.
– Duw de afzuigadapter weer draaiend op de spaanafvoer
tot deze over de bevestigingsring van de spaanafvoer
Zaagblad wisselen (zie afbeeldingen c1−c4)
u Trek vóór werkzaamheden aan het elektrische gereed-
schap altijd de stekker uit het stopcontact.
Bosch Power Tools 1 609 92A 4CT | (20.07.2018)116 | Nederlands
1 609 92A 4CT | (20.07.2018) Bosch Power Tools
u Draag werkhandschoenen bij de montage van het
zaagblad. Bij het aanraken van het zaagblad bestaat ver-
Gebruik alleen zaagbladen met een maximaal toegestaan
toerental dat hoger is dan het onbelaste toerental van het
elektrische gereedschap.
Gebruik alleen zaagbladen die voldoen aan de in deze ge-
bruiksaanwijzing vermelde specificaties, volgens EN847‑1
zijn gecontroleerd en dienovereenkomstig zijn gemarkeerd.
Gebruik alleen zaagbladen die door de fabrikant van het
elektrische gereedschap werden aanbevolen en die geschikt
zijn voor het materiaal dat u wilt bewerken. Dit voorkomt
oververhitting van de zaagtanden bij het zagen.
– Zet het elektrische gereedschap in de werkstand.
– Schroef de vergrendelschroef (42) met de hand erop tot
de stang (43) vrij omlaag kan hangen.
– Draai de bevestigingsschroef (44) los (ca. 2 slagen) met
de binnenzeskantsleutel (4 mm) (17).
Draai de schroef er niet helemaal uit.
– Draai de bevestigingsschroef (45) los (ca. 6 slagen) met
de binnenzeskantsleutel (4 mm) (17).
Draai de schroef er niet helemaal uit.
– Trek de afdekplaat (46) van de bevestigingsschroef (45)
naar voren en onder toe weg.
– Draai de pendelbeschermkap (4) naar achter en houd de
pendelbeschermkap in deze positie.
– Hang de stang (43) met een boorgat boven de bevesti-
Daardoor wordt de pendelbeschermkap in de geopende
– Draai de binnenzeskantschroef (48) met de binnenzes-
kantsleutel (6 mm) (17) en duw tevens op de blokkering
van de uitgaande as (47) tot deze vastklikt.
– Blijf duwen op de blokkering van de uitgaande as (47) en
draai de binnenzeskantschroef (48) er met de klok mee
uit (linkse schroefdraad!).
– Neem de spanflens (49) weg.
– Verwijder het zaagblad (40).
Reinig indien nodig vóór de montage alle te monteren delen.
– Zet het nieuwe zaagblad op de binnenste spanflens (50).
u Let er bij de montage op dat de snijrichting van de tan-
den (richting van de pijl op het zaagblad) overeen-
komt met de richting van de pijl op de beschermkap.
– Breng de spanflens (49) en de binnenzeskantschroef
(48) aan. Duw op de blokkering van de uitgaande as (47)
tot deze vastklikt en draai de binnenzeskantschroef tegen
– Maak de stang (43) los van de bevestigingsschroef (45)
en beweeg de pendelbeschermkap (4) weer omlaag.
– Schuif de afdekplaat (46) weer onder de bevestigings-
– Draai de bevestigingsschroeven (45) en (44) weer stevig
– Schuif de stang (43) naar zijn oorspronkelijke positie en
draai de vergrendelschroef (42) weer met de hand vast.
u Trek vóór werkzaamheden aan het elektrische gereed-
schap altijd de stekker uit het stopcontact.
Transportbeveiliging (zie afbeelding A)
Met de transportbeveiliging (31) kunt u het elektrische ge-
reedschap bij het transport naar verschillende gebruiksloca-
ties gemakkelijker hanteren.
Elektrisch gereedschap ontgrendelen (werkstand)
– Duw de glijarm (28) met de handgreep (1) iets omlaag
om de transportbeveiliging (31) te ontlasten.
– Trek de transportbeveiliging (31) helemaal naar buiten.
– Beweeg de glijarm (28) langzaam omhoog.
Elektrisch gereedschap vergrendelen (transportstand)
– Schuif de glijarm (28) helemaal naar achter en borg deze
in deze positie (zie „Glijarm borgen (zie afbeelding B2)“,
– Beweeg de glijarm zo ver omlaag tot de transportbeveili-
ging (31) helemaal naar binnen geduwd kan worden.
Verdere aanwijzingen: (zie „Transport (zie afbeelding Z)“,
Glijarm vergrendelen
Het glijmechanisme van de glijarm (28) kan met behulp van
de klemhendel (25) vergrendeld worden. Daarbij zijn twee
standen van de glijarm mogelijk:
– glijarm helemaal naar achter geschoven (voor kappen)
– glijarm helemaal naar voren getrokken (voor een compac-
Borging van glijarm vrijmaken (zie afbeelding B1)
Nadat de borging van de glijarm (28) is vrijgemaakt, is het
complete glijmechanisme gereed voor gebruik.
– Duw de klemhendel (25) tot aan de aanslag omlaag.
– De klemspie van de klemhendel geeft de beide onderste
scharnierdelen van de glijarm vrij.
Glijarm borgen (zie afbeelding B2)
Glijarm helemaal naar achter geschoven:
– Schuif de glijarm (28) tot aan de aanslag naar achter.
– De beide bovenste scharnierdelen van de glijarm staan nu
rechtop en zijn gesloten.
– Trek de klemhendel (25) omhoog tot de klemspie tussen
de beide onderste scharnierdelen van de glijarm ge-
– De helemaal naar achter geschoven glijarm (28) is daar-
Glijarm helemaal naar voren getrokken:
– Trek de glijarm (28) tot aan de aanslag naar voren.– Het glijmechanisme is nu helemaal uitgeschoven.
– Trek de klemhendel (25) omhoog tot de klemspie tussen
de beide onderste scharnierdelen van de glijarm ge-
– De helemaal naar voren getrokken glijarm (28) is daar-
Zaagtafel verlengen (zie afbeelding C)
Ondersteun het vrije einde van een lang werkstuk, bijvoor-
beeld door er iets onder te leggen.
De zaagtafel kan met behulp van de zaagtafelverlengingen
(7) naar links en rechts vergroot worden.
– Klap de klemhendel (51) naar binnen.
– Trek de zaagtafelverlenging (7) tot aan de gewenste leng-
te naar buiten (maximaal 250 mm).
– Voor het vastzetten van de zaagtafelverlenging duwt u de
klemhendel (51) weer naar buiten.
Aanslagrail verschuiven
(zie afbeeldingen D–E)
Bij het zagen van horizontale en/of verticale verstekhoeken moet u afhankelijk van zaagrichting de linker of rechter verstelbare
aanslagrail (5) naar buiten trekken of helemaal verwijderen.
– Trek de linker verstelbare aanslagrail (5) helemaal naar buiten.
– Draai de vergrendelschroef (52) los.
– Trek de linker verstelbare aanslagrail (5) helemaal naar buiten.
– Verwijder de verstelbare aanslagrail naar boven toe.
– Verwijder de vergrendelschroef (52).
– Draai de vergrendelschroef (52) los.
– Trek de rechter verstelbare aanslagrail (5) helemaal naar buiten.
– Verwijder de verstelbare aanslagrail naar boven toe.
Demping van de glijarm instellen (zie afbeelding F)
Het glijmechanisme van de glijarm (28) is in de fabriek voor-
af ingesteld en is bij levering van het elektrische gereed-
U kunt de demping van het glijmechanisme individueel bij de
demper (53) instellen:
hard – gecontroleerde werkbewegingen;
– Draai de beide stelschroeven (54) los met de binnenzes-
kantsleutel (4 mm) (17) voor een zachtere demping
– Draai de beide stelschroeven (54) steviger vast voor een
Werkstuk bevestigen (zie afbeelding G)
Zet het werkstuk altijd vast om een optimale arbeidsveilig-
Bewerk geen werkstukken die te klein zijn om te worden
– Duw het werkstuk stevig tegen de aanslagrail (6).
– Steek de meegeleverde lijmklem (19) in een van de daar-
voor bestemde boorgaten (55).
– Draai de vleugelschroef (56) los en pas de lijmklem aan
het werkstuk aan. Draai de vleugelschroef weer vast.
– Zet het werkstuk vast door het draaien van het draadeind
Horizontale verstekhoeken instellen
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap
te controleren en indien nodig in te stellen (zie „Basisinstel-
lingen controleren en instellen“, Pagina121).
u Draai de vastzetknop (11) vóór het zagen altijd stevig
vast. Het zaagblad kan anders in het werkstuk schuin
Horizontale standaard verstekhoeken instellen (zie
Voor het snel en nauwkeurig instellen van vaak gebruikte ho-
rizontale verstekhoeken zijn op de zaagtafel inkepingen (15)
45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°
– Draai de vastzetknop (11) los, als deze is vastgedraaid.
– Trek aan de hendel (12) en draai de zaagtafel (38) tot
aan de gewenste inkeping naar links of rechts.
De horizontale verstekhoek kan in een bereik van 52° (linker-
zijde) tot 60° (rechterzijde) ingesteld worden.
– Draai de vastzetknop (11) los, als deze is vastgedraaid.
– Trek aan de hendel (12) en duw tegelijkertijd op de ver-
grendelklem (10) tot deze in de daarvoor bestemde groef
vastklikt. Daardoor kan de zaagtafel vrij bewegen.
– Draai de zaagtafel (38) met de vastzetknop naar links of
rechts tot de hoekaanduiding (58) de gewenste horizon-
tale verstekhoek aangeeft.
– Draai de vastzetknop (11) weer vast.
– Om de hendel (12) weer los te maken (voor het instellen
van horizontale standaard verstekhoeken), trekt u de
De vergrendelklem (10) springt in zijn oorspronkelijke
Verticale verstekhoeken instellen
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap
te controleren en indien nodig in te stellen (zie „Basisinstel-
lingen controleren en instellen“, Pagina121).
De verticale verstekhoek kan in een bereik van 47° (linkerzij-
de) tot 47° (rechterzijde) ingesteld worden.
Voor het snel en nauwkeurig instellen van vaak gebruikte ver-
ticale verstekhoeken zijn aanslagen voor de hoeken 0°,
22,5°, 45° en 47° aangebracht.
Verticaal verstekhoekbereik links instellen (45° tot 0°)
– Trek de linker verstelbare aanslagrail (5) helemaal naar
buiten (zie „Aanslagrail verschuiven“, Pagina117).
– Draai de spangreep (13) los.
– Draai de glijarm (28) met de handgreep (1) naar links tot
de hoekaanduiding (33) de gewenste verticale verstek-
– Houd de glijarm (28) in deze stand vast en draai de span-
greep (13) weer stevig vast.
De klemkracht van de spangreep moet de stand van de
glijarm bij elke willekeurige verticale verstekhoek stabiel
Verticaal verstekhoekbereik rechts instellen (0° tot 45°)
– Trek de rechter verstelbare aanslagrail (5) helemaal naar
buiten (zie „Aanslagrail verschuiven“, Pagina117).
– Draai de spangreep (13) los.
– Kantel de glijarm (28) met de handgreep (1) uit de 0°-po-
sitie iets naar links en draai de draaiknop (39) tot het ge-
wenste verticale verstekhoekbereik aangegeven wordt.
– Draai de glijarm (28) met de handgreep (1) naar rechts
tot de hoekaanduiding (21) de gewenste verstekhoek
– Houd de glijarm (28) in deze stand vast en draai de span-
greep (13) weer stevig vast.
De klemkracht van de spangreep moet de stand van de
glijarm bij elke willekeurige verticale verstekhoek stabiel
Verticale standaard verstekhoek 0° instellen
Om ervoor te zorgen dat de verticale standaard
verstekhoek 0° gemakkelijk weer ingesteld kan
worden, klikt de draaiknop (39) in het linker verti-
cale verstekhoekbereik vast.
– Draai de glijarm (28) vanaf rechts over de 0°-positie.
Totaal verticaal verstekhoekbereik instellen (–47° tot
– Trek de beide verstelbare aanslagrails (5) helemaal naar
buiten (zie „Aanslagrail verschuiven“, Pagina117).
– Draai de spangreep (13) los.
– Kantel de glijarm (28) met de handgreep (1) uit de 0°-po-
sitie iets naar links en draai de draaiknop (39) tot het ge-
wenste verticale verstekhoekbereik aangegeven wordt.
– Draai de glijarm (28) met de handgreep (1) naar links of
rechts tot de hoekaanduiding (33) of (21) de gewenste
verticale verstekhoek aangeeft.
– Houd de glijarm (28) in deze stand vast en draai de span-
greep (13) weer stevig vast.
De klemkracht van de spangreep moet de stand van de
glijarm bij elke willekeurige verticale verstekhoek stabiel
Verticale standaard verstekhoek 22,5° instellen (zie
Trek de instelknop (34) helemaal naar buiten en draai deze
90°. Daarna draait u de glijarm (28) met de handgreep (1)
tot de glijarm hoorbaar vastklikt.
u Let op de netspanning! De spanning van de stroombron
moet overeenkomen met de gegevens op het typeplaatje
van het elektrische gereedschap.
Inschakelen (zie afbeelding L)
– Voor de ingebruikname van het elektrische gereedschap
schuift u eerst de inschakelblokkering (2) naar het mid-
den en drukt u vervolgens op de aan/uit-schakelaar (59)
en houdt u deze ingedrukt.Aanwijzing: Om veiligheidsredenen kan de aan/uit-schake-
laar (59) niet vergrendeld worden, maar moet tijdens het ge-
bruik voortdurend ingedrukt blijven.
– Voor het uitschakelen laat u de aan/uit-schakelaar (59)
Aanloopstroombegrenzing
De elektronische aanloopstroombegrenzing begrenst het
vermogen bij het inschakelen van het elektrische gereed-
schap en maakt het gebruik met een zekering van 16A mo-
Aanwijzing: Als het elektrische gereedschap direct na het
inschakelen met vol toerental draait, dan is de aanloop-
stroombegrenzing uitgevallen. Het elektrische gereedschap
moet zo spoedig mogelijk naar de klantenservice opgestuurd
worden. Adressen: (zie „Klantenservice en gebruiksadvies“,
Aanwijzingen voor werkzaamheden
Algemene aanwijzingen voor het zagen
u Draai de vastzetknop (11) en de spangreep (13) vóór
het zagen altijd stevig vast. Het zaagblad kan anders in
het werkstuk schuin wegdraaien.
u Elke keer wanneer u zaagt, moet u eerst controleren
of het zaagblad op geen enkel moment de aanslagrail,
lijmklemmen of andere onderdelen van het gereed-
schap kan raken. Verwijder eventueel gemonteerde
hulpgeleiders of pas deze op de juiste wijze aan.
Bescherm het zaagblad tegen schokken en stoten. Oefen
geen zijwaartse druk op het zaagblad uit.
Bewerk geen kromgetrokken werkstukken. Het werkstuk
moet altijd een rechte rand hebben om tegen de aanslagrail
Ondersteun lange en zware werkstukken door er iets onder
Zorg ervoor dat de pendelbeschermkap correct werkt en vrij
kan bewegen. Bij het naar onder bewegen van de glijarm,
moet de pendelbeschermkap openen. Wordt de glijarm om-
hoog bewogen, moet de pendelbeschermkap boven het
zaagblad weer sluiten en in de bovenste positie van de ge-
reedschaparm vergrendelen.
Zaaglijn markeren (zie afbeelding M)
Twee laserstralen geven de zaagbreedte van het zaagblad
aan. Daardoor kunt u het werkstuk voor het zagen nauwkeu-
rig in de juiste positie plaatsen zonder de pendelbescherm-
– Schakel de laserstralen met de schakelaar (60) in.
– Stel uw markering op het werkstuk af langs de beide la-
Aanwijzing: Controleer vóór het zagen of de zaagbreedte
nog correct aangegeven wordt (zie „Laser afstellen“, Pagi-
na120). De laserstralen kunnen worden versteld, bijvoor-
beeld door de trillingen bij intensief gebruik.
Positie van de gebruiker (zie afbeelding N)
u Ga niet op één lijn met het zaagblad vóór het elektri-
sche gereedschap staan, maar altijd opzij van het
zaagblad. Op deze manier is uw lichaam beschermd te-
gen een mogelijke terugslag.
– Houd uw handen, vingers en armen uit de buurt van het
ronddraaiende zaagblad.
– Houd uw armen niet gekruist voor de glijarm (28).
Inlegplaten vervangen (zie afbeelding O)
De rode inlegplaten (9) kunnen na langer gebruik van het
elektrische gereedschap verslijten.
Vervang defecte inlegplaten.
– Zet het elektrische gereedschap in de werkstand.
– Draai de schroeven (61) er met de binnenzeskantsleutel
(4 mm) (17) uit en verwijder de oude inlegplaten.
– Leg de nieuwe rechter inlegplaat erin.
– Draai de inlegplaat met de schroeven (61) zover mogelijk
naar rechts vast, zodat over de hele lengte van de mogelij-
ke afkortbeweging het zaagblad niet in aanraking komt
– Herhaal de werkstappen op dezelfde manier voor de nieu-
we linker inlegplaat.
Toegestane werkstukafmetingen
Maximale werkstukken:
Werkstuk tegen aanslagrail Werkstuk tegen afstandaanslag (acces-
Minimale werkstukken (= alle werkstukken die met de meegeleverde lijmklem (19) links of rechts van het zaagblad vastgezet
kunnen worden): 160 x 335 mm (lengte x breedte)
Maximale zaagdiepte (0°/0°): 104 mm
u Draai de vastzetknop (11) en de spangreep (13) vóór
het zagen altijd stevig vast. Het zaagblad kan anders in
het werkstuk schuin wegdraaien.
Zagen zonder afkortbeweging (kappen) (zie afbeelding
– Schuif de glijarm (28) helemaal naar achter en borg deze
in deze positie (zie „Glijarm borgen (zie afbeelding B2)“,
Zorg ervoor dat de diepteaanslag (30) helemaal naar bin-
nen geduwd is en de afstelschroef (29) bij het bewegen
van de glijarm zonder de diepteaanslag te raken door de
– Span het werkstuk overeenkomstig de afmetingen vast.
– Stel indien nodig de gewenste verstekhoek (horizontaal
en/of verticaal) in.
– Schakel het elektrische gereedschap in (zie „Inschakelen
(zie afbeelding L)“, Pagina118).
– Beweeg de glijarm (28) met de handgreep (1) langzaam
– Zaag het werkstuk met een gelijkmatige voorwaartse be-
– Schakel het elektrische gereedschap uit en wacht tot het
zaagblad helemaal tot stilstand is gekomen.
– Beweeg de glijarm (28) langzaam naar boven.
Zagen met afkortbeweging (zie afbeelding Q)
u Houd de handgreep vóór het inschakelen en tijdens de
gehele zaagbewerking goed vast. Voer bij het zagen
een gecontroleerde beweging met de glijarm uit. Een
moment van onoplettendheid kan door de uiterst licht lo-
pende glijarm tot ernstig letsel leiden.
– Maak de borging van de glijarm (28) vrij (zie „Borging van
glijarm vrijmaken (zie afbeelding B1)“, Pagina116).
Controleer door uittrekken en terugschuiven van de glij-
arm (28) of het complete glijmechanisme gereed is voor
– Zet het werkstuk overeenkomstig de afmetingen vast.
– Stel indien nodig de gewenste verstekhoek (horizontaal
en/of verticaal) in.
– Trek de glijarm (28) met de handgreep (1) zo ver van de
aanslagrail (6) weg tot het zaagblad zich vóór het werk-
– Schakel het elektrische gereedschap in (zie „Inschakelen
(zie afbeelding L)“, Pagina118).
– Beweeg de glijarm (28) met de handgreep (1) langzaam
– Duw nu de glijarm (28) in de richting van de aanslagrail
(6) en zaag het werkstuk met een gelijkmatige voorwaart-
– Schakel het elektrische gereedschap uit en wacht tot het
zaagblad helemaal tot stilstand is gekomen.
– Beweeg de glijarm (28) langzaam naar boven.
Werkstukken van gelijke lengte zagen (zie afbeelding R)
Voor het eenvoudig zagen van werkstukken van gelijke leng-
te kunt u de lengtegeleider (36) (accessoire) gebruiken.
U kunt de lengtegeleider aan beide zijden van de zaagtafel-
verlenging (7) monteren.
– Draai de vergrendelschroef (35) los en klap de lengtege-
leider (36) over de klemschroef (62).
– Draai de vergrendelschroef (35) weer vast.
– Stel de zaagtafelverlenging (7) op de gewenste lengte in
(zie „Zaagtafel verlengen (zie afbeelding C)“, Pagi-
Diepteaanslag instellen (groef zagen) (zie afbeelding S)
De diepteaanslag moet worden versteld, wanneer u een
groef wilt zagen of een afstandaanslag wilt gebruiken.
– Draai de diepteaanslag (30) naar buiten.
– Draai de glijarm (28) met de handgreep (1) in de gewens-
– Verdraai de afstelschroef (29) tot het schroefuiteinde de
diepteaanslag (30) raakt.
– Beweeg de glijarm (28) langzaam naar boven.
Speciale werkstukken
Zet vooral gebogen of ronde werkstukken voor het zagen
goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn
mag geen spleet tussen werkstuk, aanslagrail en zaagtafel
Profielplinten kunt u op twee verschillende manieren bewer-
Vloerplint Plafondplint
Bovendien kunt u afhankelijk van de breedte van de profiel-
plint met of zonder afkortbeweging zagen.
Test de ingestelde verstekhoek (horizontaal en/of verticaal)
altijd eerst op een stuk afvalhout.
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de laserstralen te controleren en indien nodig opnieuw
Daarvoor is ervaring en speciaal gereedschap vereist.
De Bosch-klantenservice voert deze werkzaamheden snel en
vakkundig uit.Aanwijzing: Voor het testen van de laserfunctie moet het
elektrische gereedschap op de stroomvoorziening aangeslo-
u Bedien tijdens het afstellen van de laser (bijv. bij het
bewegen van de glijarm) nooit de aan/uit-schakelaar.
Onbedoeld starten van het elektrische gereedschap kan
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel (38) tot aan de inkeping (15) voor 0°.
De hendel (12) moet merkbaar in de inkeping vastklik-
Controleren (zie afbeelding T1)
– Teken op het werkstuk een rechte zaaglijn.
– Beweeg de glijarm (28) met de handgreep (1) langzaam
– Lijn het werkstuk zodanig uit dat de tanden van het zaag-
blad en de zaaglijn op één lijn liggen.
– Houd het werkstuk in deze stand vast en beweeg de glij-
arm langzaam weer omhoog.
– Zet het werkstuk vast.
– Schakel de laserstralen met de schakelaar (60) in.
De laserstralen moet over de hele lengte links en rechts op
dezelfde afstand van de op het werkstuk getekende zaaglijn
lopen, ook wanneer de glijarm omlaag wordt bewogen.
Laserbeschermkap verwijderen (zie afbeelding T2)
– Draai de twee schroeven (63) van de laserbeschermkap
(27) los met de binnenzeskantsleutel (4 mm) (17).
Aanwijzing: Om de voorste scroef van de laserbescherm-
kap te bereiken, moet u de glijarm iets omlaag draaien tot
de binnenzeskantsleutel door een van de sleuven van de
pendelbeschermkap gestoken kan worden.
Gelijke ligging instellen (zie afbeelding T3)
– Verwijder de laserbeschermkap (27).
1. Instellen van de rechter laserstraal:
– Draai de achterste stelschroef (64) met de binnenzes-
kantsleutel (18) tot de rechter laserstraal over de gehele
lengte gelijk ligt met de op het werkstuk getekende zaag-
Daarbij wordt de linker laserstraal meebewogen.
Als u tegen de klok in draait, beweegt de laserstraal van links
naar rechts. Als u met de klok mee draait, beweegt de laser-
straal van rechts naar links.
2. Instellen van de linker laserstraal:
– Draai de voorste stelschroef (64) met de binnenzeskant-
sleutel (18) tot de linker laserstraal dezelfde afstand tot
de op het werkstuk getekende zaaglijn heeft als de rech-
Als u tegen de klok in draait, beweegt de laserstraal van links
naar rechts. Als u met de klok mee draait, beweegt de laser-
straal van rechts naar links.
– Bevestig de laserbeschermkap (27) weer.
Parallelliteit instellen (zie afbeelding T4)
– Verwijder de laserbeschermkap (27).
– Draai de bevestigingsschroef (65) los (ca. 1–2 slagen)
met de binnenzeskantsleutel (18). Draai de schroef er
– Verschuif de montageplaat van de laser naar rechts of
naar links tot de laserstralen over de hele lengte parallel
lopen met de op het werkstuk getekende zaaglijn.
– Houd de montageplaat van de laser in deze stand vast en
draai de bevestigingsschroef (65) weer vast.
– Controleer na het instellen opnieuw de gelijke ligging met
de zaaglijn. Lijn eventueel de laserstralen met de stel-
schroeven (64) nog een keer uit.
– Bevestig de laserbeschermkap (27) weer.
Instellen van de zijwaartse afwijking bij het bewegen van
de glijarm (zie afbeelding T5)
– Verwijder de laserbeschermkap (27).
– Draai de beide bevestigingsschroeven (66) los (ca. 1–2
slagen) met de binnenzeskantsleutel (18).
Draai de schroeven er niet helemaal uit.
– Verschuif de behuizing van de laser naar rechts of naar
links tot de laserstralen bij het omlaag bewegen van de
glijarm niet meer zijwaarts afwijken.
– Controleer na het instellen opnieuw de gelijke ligging met
de zaaglijn. Lijn eventueel de laserstralen met de stel-
schroeven (64) nog een keer uit.
– Houd de behuizing van de laser in deze stand vast en
draai de bevestigingsschroeven (66) weer vast.
– Bevestig de laserbeschermkap (27) weer.
Basisinstellingen controleren en instellen
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap
te controleren en indien nodig in te stellen. Daarvoor is erva-
ring en speciaal gereedschap vereist.
De Bosch klantenservice voert deze werkzaamheden snel en
Verticale standaard verstekhoek 0° instellen
– Zet het elektrische gereedschap in de transportstand.
– Draai de zaagtafel (38) tot aan de inkeping (15) voor 0°.
De hendel (12) moet merkbaar in de inkeping vastklik-
Controleren (zie afbeelding U1)
– Stel een hoekmal op 90° in en zet deze op de zaagtafel
De poot van de hoekmal moet over de gehele lengte gelijk lo-
pen met het zaagblad (40).
Instellen (zie afbeelding U2)
– Draai de spangreep (13) los.
– Draai de beide stelschroeven (67) los (minimaal 1 slag)
met een dopsleutel (10 mm).
– Draai de stelschroef (69) los (ca. 3 slagen) met de bin-
nenzeskantsleutel (4 mm) (17).
– Draai de stelschroef (68) met de binnenzeskantsleutel (4
mm) (17) zo ver in of uit tot de poot van de hoekmal over
de hele lengte gelijk loopt met het zaagblad.
de stelschroef (69) en vervolgens de stelschroeven (67)
Als de hoekaanduidingen (33) en (21) na het instellen niet
in één lijn met de 0°-markeringen van de verdeelschaal (32)
liggen, draait u de bevestigingsschroeven van de hoekaan-
duidingen met een kruiskopschroevendraaier los en lijnt u de
hoekaanduidingen langs de 0°-markeringen uit.
Verticale standaard verstekhoek 45° (links) instellen
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel (38) tot aan de inkeping (15) voor 0°.
De hendel (12) moet merkbaar in de inkeping vastklik-
– Trek de linker verstelbare aanslagrail (5) helemaal naar
– Draai de spangreep (13) los en draai de glijarm met de
handgreep (1) tot aan de aanslag naar links (45°).
Controleren (zie afbeelding V1)
– Stel een hoekmal op 45° in en zet deze op de zaagtafel
De poot van de hoekmal moet over de gehele lengte gelijk lo-
pen met het zaagblad (40).
Instellen (zie afbeelding V2)
– Draai de stelschroef (70) met een steeksleutel (8 mm) zo
ver in of uit tot de poot van de hoekmal over de hele leng-
te gelijk loopt met het zaagblad.
– Draai de spangreep (13) weer vast.
Als de hoekaanduidingen (33) en (21) na het instellen niet
op één lijn met de 45°-markeringen van de verdeelschaal
(32) liggen, controleert u eerst nogmaals de 0°-instelling
voor de verticale verstekhoek en de hoekaanduidingen. Ver-
volgens herhaalt u de instelling van de verticale 45°-verstek-
Verticale standaard verstekhoek 45° (rechts) instellen
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel (38) tot aan de inkeping (15) voor 0°.
De hendel (12) moet merkbaar in de inkeping vastklik-
– Trek de rechter verstelbare aanslagrail (5) helemaal naar
– Draai de spangreep (13) los.
– Kantel de glijarm met de handgreep (1) uit de 0°-
positie iets naar links en draai de draaiknop (39)
tot het rechter verticale verstekhoekbereik aange-
– Draai de glijarm met de handgreep (1) tot aan de aanslag
Controleren (zie afbeelding W1)
– Stel een hoekmal op 135° in en zet deze op de zaagtafel
De poot van de hoekmal moet over de gehele lengte gelijk lo-
pen met het zaagblad (40).
Instellen (zie afbeelding W2)
– Draai de stelschroef (71) met een steeksleutel (8 mm) zo
ver in of uit tot de poot van de hoekmal over de hele leng-
te gelijk loopt met het zaagblad.
– Draai de spangreep (13) weer vast.
Als de hoekaanduidingen (33) en (21) na het instellen niet
op één lijn met de 45°-markeringen van de verdeelschaal
(32) liggen, controleert u eerst nogmaals de 0°-instelling
voor de verticale verstekhoek en de hoekaanduidingen. Ver-
volgens herhaalt u de instelling van de verticale 45°-verstek-
Verdeelschaal voor horizontale verstekhoeken uitlijnen
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel (38) tot aan de inkeping (15) voor 0°.
De hendel (12) moet merkbaar in de inkeping vastklik-
Controleren (zie afbeelding X1)
– Stel een hoekmal op 90° in en leg deze tussen aanslagrail
(6) en zaagblad (40) op de zaagtafel (38).
De poot van de hoekmal moet over de gehele lengte gelijk lo-
pen met het zaagblad (40).
Instellen (zie afbeelding X2)
– Draai de vier stelschroeven (72) allemaal los met de bin-
nenzeskantsleutel (4 mm) (17) en verdraai de zaagtafel
(38) samen met de verdeelschaal (37) tot de poot van de
hoekmal over de hele lengte gelijk loopt met het zaagblad.
– Draai de schroeven weer vast.
Als de hoekaanduiding (58) na het instellen niet op één lijn
met de 0°-markering van de verdeelschaal (37) ligt, draait u
de schroef (73) met een kruiskopschroevendraaier los en
lijnt u de hoekaanduiding langs de 0°-markering uit.
Klemkracht van de spangreep (13) instellen (zie
De klemkracht van de spangreep (13) kan bijgesteld wor-
– De klemkracht van de spangreep moet de stand van de
glijarm bij elke willekeurige verticale verstekhoek stabiel
– Draai de stelschroef (74) met een dopsleutel (17 mm) te-
gen de klok in om de klemkracht te verminderen of draai
deze met de klok mee om de klemkracht te vergroten.
– Stel een verticale verstekhoek in, draai de spangreep
(13) weer vast en controleer of de gewenste klemkracht
Transport (zie afbeelding Z)
Ga als volgt te werk, voordat u het elektrische gereedschap
– Schuif de glijarm (28) helemaal naar achter en borg deze
in deze positie (zie „Glijarm borgen (zie afbeelding B2)“,
Pagina116).– Zorg ervoor dat de diepteaanslag (30) helemaal naar bin-
nen geduwd is en de afstelschroef (29) bij het bewegen
van de glijarm zonder de diepteaanslag te raken door de
– Beweeg de glijarm zo ver omlaag tot de transportbeveili-
ging (31) helemaal naar binnen geduwd kan worden.
– Schuif de zaagtafelverlengingen (7) helemaal naar bin-
– Stel een verticale verstekhoek van 0° in en draai de span-
– Draai de zaagtafel (38) tot aan de aanslag naar links en
draai de vastzetknop (11) vast.
– Bind het netsnoer met de klittenband (75) bij elkaar.
– Verwijder alle accessoires die niet vast op het elektrische
gereedschap gemonteerd kunnen worden.
– Leg ongebruikte zaagbladen voor het transport indien
mogelijk in een afgesloten bak.
– Voor het transport grijpt u in de greepuitsparingen (16)
aan de zijkant van de zaagtafel.
u Gebruik bij het transporteren van het elektrische ge-
reedschap alleen de transportvoorzieningen en nooit
de veiligheidsvoorzieningen, de glijarm (28) of de
Onderhoud en service
Onderhoud en reiniging
u Trek vóór werkzaamheden aan het elektrische gereed-
schap altijd de stekker uit het stopcontact.
Als de aansluitkabel moet worden vervangen, moeten deze
werkzaamheden door Bosch of een erkende klantenservice
voor Bosch elektrische gereedschappen worden uitgevoerd
om veiligheidsrisico’s te voorkomen.
u Houd het elektrische gereedschap en de ventilatie-
openingen altijd schoon om goed en veilig te werken.
De pendelbeschermkap moet altijd vrij kunnen bewegen en
zelfstandig kunnen sluiten. Houd daarom de omgeving rond
de pendelbeschermkap altijd schoon.
– Verwijder na de werkzaamheden stof en spanen door uit-
blazen met perslucht of met een kwast.
– Reinig regelmatig de glijrol (20) en de glijarm (28).
Zaagbladen voor hout- en plaatmateriaal, panelen en
Zaagblad 305 x 30 mm, 60 tanden 2 608 641 768
Zaagbladen voor kunststof en non-ferrometalen
Zaagblad 305 x 30 mm, 96 tanden 2 608 642 099
Zaagblad 305 x 30 mm, 96 tanden 2 608 640 453
Zaagbladen voor alle soorten laminaatvloeren
Zaagblad 305 x 30 mm, 96 tanden 2 608 642 137
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie
en onderhoud van uw product en over vervangingsonderde-
len. Explosietekeningen en informatie over vervangingson-
derdelen vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over
onze producten en accessoires.
Vermeld bij vragen en bestellingen van vervangingsonderde-
len altijd het uit tien cijfers bestaande productnummer vol-
gens het typeplaatje van het product.
moeten op een voor het milieu verantwoorde wijze worden
Gooi elektrische gereedschappen niet bij het
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU betreffende elek-
trische en elektronische oude apparaten en de omzetting
van de richtlijn in nationaal recht moeten niet meer bruikba-
re elektrische gereedschappen apart worden ingezameld en
op een voor het milieu verantwoorde wijze worden herge-
EU-conformiteitsverklaring
Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten
voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlij-
nen en verordeningen en overeenstemmen met de volgende normen.
Technisch dossier bij: *
Notice-Facile
