BRUGSANVISNING GCM 12 GDL BOSCH

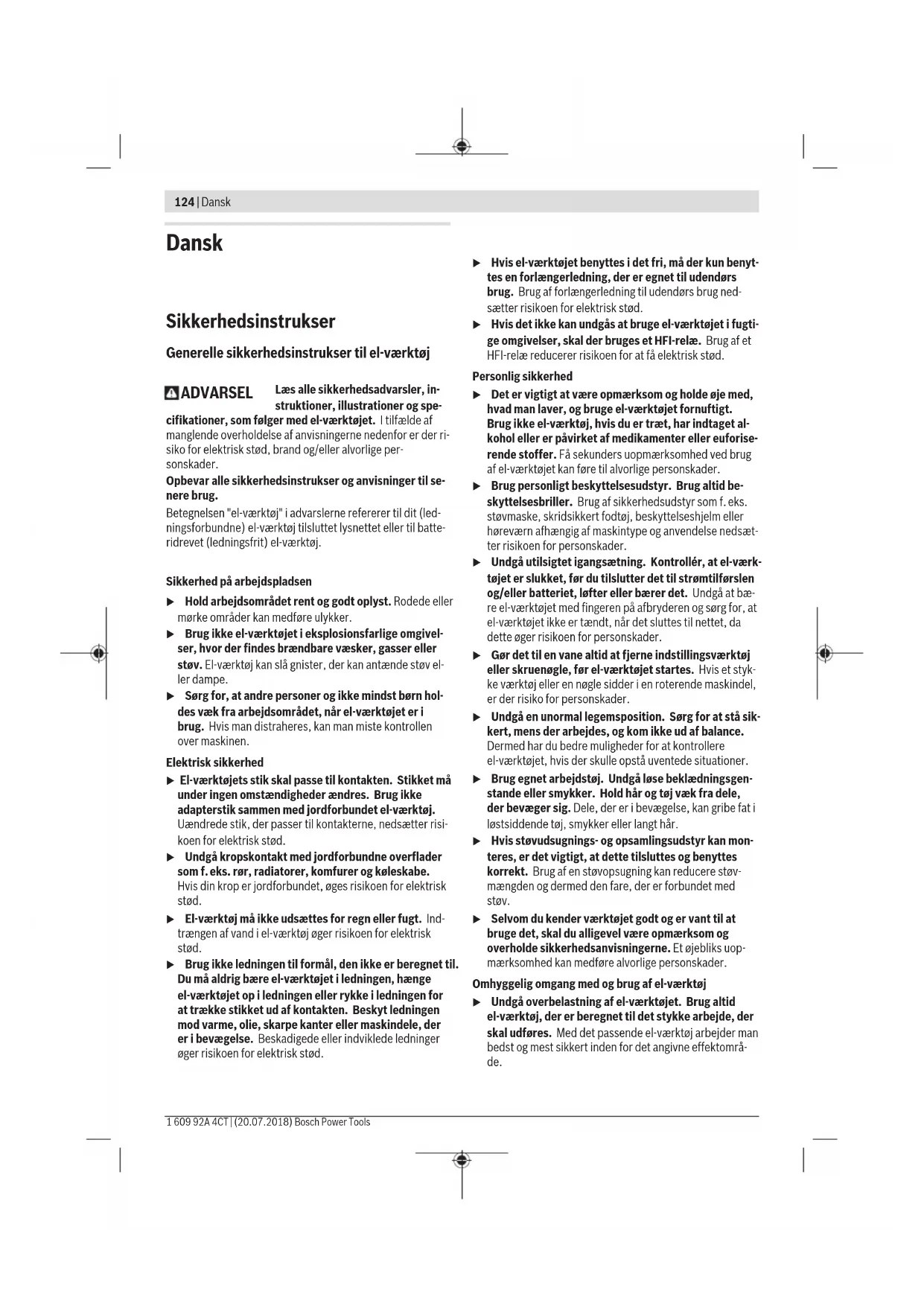

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)124 | Dansk1 609 92A 4CT | (20.07.2018) Bosch Power Tools Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el‑værktøj

ADVARSEL Læs alle sikkerhedsadvarsler, in-struktioner, illustrationer og spe- cifikationer, som følger med el-værktøjet. I tilfælde af

manglende overholdelse af anvisningerne nedenfor er der ri-

siko for elektrisk stød, brand og/eller alvorlige per-

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

Betegnelsen "el-værktøj" i advarslerne refererer til dit (led-

ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte-

ridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede ellermørke områder kan medføre ulykker.u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel-ser, hvor der findes brændbare væsker, gasser ellerstøv. El‑værktøj kan slå gnister, der kan antænde støv el-ler dampe.u Sørg for, at andre personer og ikke mindst børn hol-des væk fra arbejdsområdet, når el-værktøjet er ibrug. Hvis man distraheres, kan man miste kontrollenover maskinen.Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundet el‑værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risi-

koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk

stød. u Brug ikke ledningen til formål, den ikke er beregnet til.

Du må aldrig bære el‑værktøjet i ledningen, hænge

el‑værktøjet op i ledningen eller rykke i ledningen for

at trække stikket ud af kontakten. Beskyt ledningen

mod varme, olie, skarpe kanter eller maskindele, der

er i bevægelse. Beskadigede eller indviklede ledninger

øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt-tes en forlængerledning, der er egnet til udendørsbrug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti-ge omgivelser, skal der bruges et HFI‑relæ. Brug af etHFI‑relæ reducerer risikoen for at få elektrisk stød.Personlig sikkerhedu Det er vigtigt at være opmærksom og holde øje med,hvad man laver, og bruge el‑værktøjet fornuftigt. Brug ikke el‑værktøj, hvis du er træt, har indtaget al-kohol eller er påvirket af medikamenter eller euforise-rende stoffer. Få sekunders uopmærksomhed ved brugaf el‑værktøjet kan føre til alvorlige personskader.u Brug personligt beskyttelsesudstyr. Brug altid be-skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks.støvmaske, skridsikkert fodtøj, beskyttelseshjelm ellerhøreværn afhængig af maskintype og anvendelse nedsæt-ter risikoen for personskader.u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk-tøjet er slukket, før du tilslutter det til strømtilførslenog/eller batteriet, løfter eller bærer det. Undgå at bæ-re el‑værktøjet med fingeren på afbryderen og sørg for, atel‑værktøjet ikke er tændt, når det sluttes til nettet, dadette øger risikoen for personskader.u Gør det til en vane altid at fjerne indstillingsværktøjeller skruenøgle, før el‑værktøjet startes. Hvis et styk-ke værktøj eller en nøgle sidder i en roterende maskindel,er der risiko for personskader.u Undgå en unormal legemsposition. Sørg for at stå sik-kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollereel‑værktøjet, hvis der skulle opstå uventede situationer.u Brug egnet arbejdstøj. Undgå løse beklædningsgen-stande eller smykker. Hold hår og tøj væk fra dele,der bevæger sig. Dele, der er i bevægelse, kan gribe fat iløstsiddende tøj, smykker eller langt hår.u Hvis støvudsugnings- og opsamlingsudstyr kan mon-teres, er det vigtigt, at dette tilsluttes og benytteskorrekt. Brug af en støvopsugning kan reducere støv-mængden og dermed den fare, der er forbundet medstøv.u Selvom du kender værktøjet godt og er vant til atbruge det, skal du alligevel være opmærksom ogoverholde sikkerhedsanvisningerne. Et øjebliks uop-mærksomhed kan medføre alvorlige personskader.Omhyggelig omgang med og brug af el‑værktøju Undgå overbelastning af el-værktøjet. Brug altidel‑værktøj, der er beregnet til det stykke arbejde, derskal udføres. Med det passende el‑værktøj arbejder manbedst og mest sikkert inden for det angivne effektområ- de.u Brug ikke el‑værktøj, hvis afbryderen er defekt.

El‑værktøj, der ikke kan startes eller stoppes, er farligt og

u Træk stikket ud af stikkontakten og/eller fjern batteri-

et, hvis det kan tages af, før el-værktøjet justeres, før

skift af tilbehørsdele og før el-værktøjet lægges til op-

bevaring. Disse sikkerhedsforanstaltninger forhindrer

utilsigtet start af el‑værktøjet.

u Opbevar ubenyttet el‑værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

el‑værktøjet eller ikke har gennemlæst disse instruk-

ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det

benyttes af ukyndige personer.

u Vedligehold el-værktøj og tilbehørsdele. Kontroller,

om bevægelige maskindele fungerer korrekt og ikke

sidder fast, og om delene er brækket eller beskadiget,

således at el‑værktøjets funktion påvirkes. Få beska-

digede dele repareret, inden el-værktøjet tages i brug.

Mange uheld skyldes dårligt vedligeholdt el‑værktøj.

u Sørg for, at skæreværktøjer er skarpe og rene. Om-

hyggeligt vedligeholdte skæreværktøjer med skarpe skæ-

rekanter sætter sig ikke så hurtigt fast og er nemmere at

u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el‑værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

u Hold håndtag og gribeflader tørre, rene og fri for olie

og smørefedt. Hvis håndtag og gribeflader er glatte, kan

værktøjet ikke håndteres og styres sikkert, hvis der sker

u Sørg for, at el‑værktøj kun repareres af kvalificerede

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsadvarsler for geringssave

u Geringssave benyttes til savning af træ eller trælig-

nende produkter. De kan ikke bruges med slibeskiver

til savning af jernholdige materialer som f.eks. stæn-

ger, stave, stolper o.l. Slibestøv får bevægelige dele så-

som den nederste skærm til at sætte sig fast. Gnister fra

slibeskæring vil få den nederste skærm, indlægsskinnen

og andre plastdele til at brænde.

u Brug altid skruetvinger til at holde emnet, hvis det er

muligt. Hvis du støtter emnet med hånden, skal du al-

tid holde hånden mindst 100mm fra den ene side af

savklingen. Brug ikke denne sav til at skære emner,

der er for små til at kunne fastspændes sikkert eller

holdes med hånden. Hvis du holder hånden for tæt på

savklingen, er der større risiko for kvæstelser ved kontakt

u Emnet må ikke kunne bevæges sig, og det skal spæn-

des fast eller holdes mod både den justerbare anlægs-

flade og bordet. Du må ikke føre emnet ind i sav-

klingen eller save frihånds på nogen måde. Emner, der

ikke er fastspændt, eller som bevæger sig, kan slynges

bort med høj hastighed og forårsage kvæstelser.

u Skub saven gennem emnet. Træk ikke saven gennem

emnet. For at save skal du løfte savhovedet og trække

det over emnet uden at save, starte motoren, presse

savhovedet ned og skubbe saven gennem emnet. Sav-

ning under træk kan medføre, at savklingen bevæger sig

op på toppen af emnet, og klingeenheden med stor kraft

slynges mod operatøren.

u Læg aldrig hånden over den planlagte savelinje, hver-

ken foran eller bag savklingen. Det er meget farligt at

støtte emnet med krydsede hænder, dvs. holde emnet til

højre for savklingen med venstre hånd eller omvendt.

u Ræk ikke hånden ind over anlægsfladen mindre end

100mm fra savklingen fra nogen af siderne for at fjer-

ne træstumper eller af andre grunde, mens klingen ro-

terer. Du kan ikke altid se, hvor tæt på din hånd den rote-

rende savklinge befinder sig, og du kan komme alvorligt til

u Undersøg emnet, før du saver. Hvis emnet er buet el-

ler skævt, skal du spænde det fast med den buede

yderside mod anlægsfladen. Sørg altid for, at der ikke

er mellemrum mellem emne, anlægsflade og bord

langs med skærelinjen. Bøjede eller skæve emner kan

vride eller flytte sig og føre til blokering på den roterende

savklinge under savning. Der bør ikke være søm eller

u Brug ikke saven, før alt værktøj, trækstykker m.m.

undtagen emnet er fjernet fra bordet. Små stumper, lø-

se træstykker eller andre genstande kan blive slynget bort

med stor kraft, hvis de kommer i kontakt med den rote-

u Sav kun et emne ad gangen. En stabel med flere emner

kan ikke fastgøres eller støttes forsvarligt og kan sætte sig

fast i klingen eller bevæge sig under savning.

u Sørg for at placere eller montere geringssaven på en

plan, stabil arbejdsflade før brug. En plan og stabil ar-

bejdsflade nedsætter risikoen for, at geringssaven bliver

u Planlæg dit arbejde. Hver gang du ændrer fase- eller

geringsvinklen, skal du huske at kontrollere, at den ju-

sterbare anlægsflade er indstillet korrekt, så den støt-

ter emnet og ikke berører savklingen eller afskærm-

ningen. Bevæg savklingen gennem et komplet simuleret

snit uden at slå værktøjet "TIL" og uden et emne på bordet

for at sikre, at savklingen ikke kan komme i berøring med

eller beskadige den justerbare anlægsflade.

u Sørg for egnet støtte som f.eks. bordudvidelser, sav-

bukke e.l., hvis emnet er længere eller bredere end

bordpladen. Emner, der er længere eller bredere end

geringssaven, kan vippe hvis de ikke er understøttet for-

svarligt. Hvis det savede stykke eller emne vipper, kan det

løfte den nederste skærm eller blive slynget ud af den ro-

u Brug ikke en anden person som erstatning for en bord-

udvidelse eller som ekstra støtte. Hvis emnet ikke hol-

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)126 | Dansk

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

des stabilt, kan savklingen sætte sig fast, eller emnet kan

bevæge sig under savningen, så du og din medhjælper

trækkes ind i den roterende savklinge.

u Det afskårne stykke må ikke blokeres eller på nogen

måde presses imod den roterende savklinge. Hvis det

begrænses, f.eks. ved at bruge længdestop, kan det

afskårne stykke blive trykket imod savklingen og slynget

bort med stor kraft.

u Brug altid en klemme eller en fastgørelsesanordning,

der er designet til at give runde materialer som stæn-

ger eller rør en forsvarlig støtte. Stænger har en ten-

dens til at rulle under savning, så savklingen "bider" og

kan trække emnet med din hånd ind i savklingen.

u Lad savklingen komme op på fuld hastighed før kon-

takt med emnet. Dette reducerer faren for, at emnet

u Stands geringssaven, hvis emnet eller savklingen sæt-

ter sig fast. Vent, til alle bevægelige dele står stille, og

træk så stikket ud af strømkilden og/eller fjern batte-

riet. Først derefter må du fjerne materialet, der har

sat sig fast. Ved fortsat savning med et blokeret emne

kan du miste kontrollen over geringssaven eller beskadige

u Når du har fuldført snittet, skal du slippe kontakten,

holde savhovedet nede og vente, til savklingen er

standset, før du fjerner det afskårne stykke. Det er far-

ligt at stikke hånden hen til savklingen, mens den stadig

u Hold godt fast i håndtaget, hvis du udfører et ufuld-

stændigt snit, eller du slipper kontakten, før savhove-

det er helt nede. Savens bremsekraft kan medføre, at

savhovedet pludselig trækkes ned og udgør en risiko for

u Hold arbejdspladsen ren. Materialeblandinger er ekstra

farlige. Letmetalstøv kan brænde eller eksplodere.

u Anvend ikke uskarpe, revnede, bøjede eller beskadi-

gede savklinger. Savklinger med uskarpe eller forkert

indstillede tænder fører til øget friktion, fastklemning

af savklingen og tilbageslag, fordi savspalten er for

u Brug ikke savklinger af højlegeret hurtigstål (HSS-

stål). Sådanne savklinger kan let brække.

u Brug altid savklinger med dornhuller i den rigtige stør-

relse og form (rombeformede, runde). Savklinger, der

ikke passer til savens monteringsanordninger, vil køre

skævt og medføre, at du mister kontrollen.

u Erstat ikke den indbyggede laser med en laser af en

anden type. Anvendes en anden laser, der ikke passer til

dette el-værktøj, kan personer udsættes for fare.

u Fjern aldrig snitrester, træspåner osv. fra skæreområ-

det, mens el-værktøjet kører. Stil altid først værktøjsar-

men i hvileposition, før el-værktøjet slukkes.

u Berør først savklingen efter arbejdet, når den er kølet

helt af. Savklingen bliver meget varm under arbejdet.

u Sørg for, at advarselsskilte aldrig gøres ukendelige på

u Foretag aldrig ændringer af laseranordningen. De

indstillingsmuligheder, der er beskrevet i brugsanvisnin-

gen, kan benyttes uden risiko.

Ret ikke laserstrålen mod personer eller

dyr, og kig aldrig ind i den direkte eller re-

flekterede laserstråle. Det kan blænde perso-

ner, forårsage ulykker eller beskadige øjnene.

u Forsigtig – hvis andre end de her angivne betjenings-

eller justeringsanordninger benyttes, eller andre

fremgangsmåder udføres, kan der opstå en farlig strå-

De efterfølgende symboler kan være af betydning for dit el-

værktøj. Læg mærke til symbolerne og overhold deres be-

tydning. En rigtig forståelse af symbolerne er med til at sikre

en god og sikker brug af el-værktøjet.

Symboler og deres betydning

Hold fingrene væk fra saveområdet,

når el-værktøjet kører. Kontakt med

savklingen er forbundet med kvæ-

Brug beskyttelsesmaske.

Brug sikkerhedsbriller.

Brug høreværn. Støjpåvirkning kan

føre til tab af hørelse.

Farligt område! Hold helst hænder,

fingre eller arme væk fra dette om-

Undgå at få fingrene ind mellem de

bevægelige dele på glidearmen. Fin-

grene kan komme i klemme og kvæstes

Overhold målene på savklingen.

Huldiameteren skal passe til værktøjs-Symboler og deres betydning

spindlen uden slør. Hvis det er nødven-

digt at anvende et reduktionsstykke,

skal du sikre, at reduktionsstykket er

dimensioneret til stambladstykkelsen

og savbladets huldiameter samt værk-

tøjsspindlens diameter. Anvend så vidt

muligt reduktionsstykket, som leveres

Savbladets diameter skal svare til op-

lysningerne op symbolet.

El-værktøjet må kun transporteres ved

at tage fat de kendetegnede steder

(gribefordybninger) eller i transport-

Bær aldrig el-værktøjet i glidearmens

1. Løsn spændegrebet

2. Sving glidearmen let til venstre

3. Indstil det ønskede lodrette gerings-

Indstilling af lodrette geringsvinkelom-

Hældning af savklingen til venstre (45°

Hældning af savklingen til højre (0° til

Produkt- og ydelsesbeskrivelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. Overholdes sikkerhedsinstrukserne og an-

visningerne ikke, er der risiko for elektrisk

stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af

betjeningsvejledningen.

El-værktøjet er beregnet til som standmodel at udføre læng-

de- og tværsnit med lige snitforløb i træ. Herunder er

vandrette geringsvinkler fra –52° til +60° samt lodrette

geringsvinkler fra 47° (venstre side) til 47° (højre side) muli-

El-værktøjets ydelse er konstrueret til at save i hårdt og blødt

træ samt spån- og fiberplader.

Det er muligt at save i aluminiumsprofiler og kunststof, hvis

der bruges tilsvarende savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el‑værktøjet på illustrationssiden.

Låseknap til tænd/sluk-knap

Pendulbeskyttelsesskærm

Forlængelse af savbord

Arm til indstilling af geringsvinkel (vandret)

Spændegreb til vilkårlig geringsvinkel (lodret)

Vinkelviser til højre geringsvinkelområde (0° til 47°)

Låseskrue til længdeanslag

Drejeknop til indstilling af geringsvinkelområde

Udgangsåbning laserstråling

Stangsystem til pendulbeskyttelsesskærm

Forreste fastgørelsesskrue

(beskyttelsesplade/pendulbeskyttelsesskærm)

Bageste fastgørelsesskrue

(beskyttelsesplade/pendulbeskyttelsesskærm)

Unbrakoskrue til savklingefastgørelse

Indvendig spændeflange

Klemmearm til forlængelse af savbord

Låseskrue til den indstillelige anslagsskinne

Stilleskruer til dæmpning

Tænd/sluk-knap for laser (skærelinjemarkering)

Skruer til ilægningsplade

Klemskrue til længdeanslag

Fastgørelsesskrue til laserens monteringsplade

Fastgørelsesskrue til laserens hus

Stilleskrue til grundindstilling 45° (højre lodrette

Stilleskrue for spændegrebets klemmekraft ved en-

Tilbehør, som er illustreret og beskrevet i betjeningsvejled-

ningen, er ikke indeholdt i leveringen. Det fuldstændige til-

behør findes i vores tilbehørsprogram.

Startstømsbegrænsning ● – ●

Vægt svarer til EPTA-Procedure

maks. skærebredde mm 3,2 3,2 3,2

Tilladte emnemål (maksimale/minimale): (se "Tilladte emnemål", Side133)

Støjemissionsværdier fundet iht. EN 62841-3-9.

El-værktøjets A‑vægtede støjniveau er typisk: Lydtryksni-

veau 93dB(A); lydeffektniveau 106dB(A). Usikkerhed K =

Det støjemissionsniveau, der er angivet i nærværende in-

struktioner, er blevet målt iht. en standardiseret målepro-

ces, og kan bruges til at sammenligne el‑værktøjer. Det er

også egnet til en foreløbig vurdering af støjemissionen.

Den angivne støjemissionsværdi repræsenterer de væsentli-

ge anvendelser af el‑værktøjet. Hvis el‑værktøjet dog anven-

des til andre formål, med afvigende indsatsværktøj eller util-

strækkelig vedligeholdelse, kan støjemissionsniveauet afvi-

ge. Dette kan føre til en betydelig forøgelse af støjemissio-

nen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af støjemissionen bør der også

tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan

føre til en betydelig reduktion af støjemissionsniveauet i hele

Montering u Undgå utilsigtet igangsætning af maskinen. Netstik- ket skal altid være trukket ud, når maskinen monteres

og når der arbejdes på el-værktøjet.

Tag alle medleverede dele forsigtigt ud af emballagen.

Fjern al emballagen fra el-værktøjet og det medleverede til-

Kontrollér at alle dele, der nævnes i det følgende, er blevet

leveret sammen med el-værktøjet, før det tages i brug første

Bemærk: Kontrollér el-værktøjet for eventuelle beskadigel-

Inden fortsat brug af el-værktøjet skal sikkerhedsanordnin-

ger eller let beskadigede dele kontrolleres omhyggeligt for at

konstatere, om værktøjet kan fungere rigtigt til de formål,

det er beregnet til. Kontrollér, at de bevægelige dele funge-

rer korrekt og ikke sidder fast, eller om delene er beskadiget.

Alle dele skal være monteret rigtigt og alle betingelser op-

fyldt for at sikre en fejlfri drift.

Beskadigede beskyttelsesanordninger og dele skal repareres

eller udskiftes korrekt på et anerkendt værksted.

Ekstra værktøj, der er brug for:

– Stjerneskruetrækker

– Gaffelnøgle (størrelse: 8 mm)

– Ring-, gaffel- eller topnøgle (størrelser: 10 mm og 17

Montering af låseknop (se billedet a)

– Skru låseknoppen (11) ind i den passende boring over ar-

u Spænd altid låseknoppen (11) før savning. Ellers kan

savklingen sætte sig fast i emnet.

Stationær eller fleksibel montering u For at sikre en sikker håndering skal el-værktøjet monteres på en lige og stabil arbejdsflade (f.eks.

værktøjsbænk), før det tages i brug.

Montering på en arbejdsflade (se billede b1)

– Fastgør el-værktøjet på arbejdsfladen med en egnet skru-

eforbindelse. Hertil benyttes boringerne (8).

– Spænd el-værktøjets fødder fast på arbejdspladen med

almindelige skruetvinger.

Montering på et Bosch-arbejdsbord

(GTA 2500 W, GTA 3700, GTA 3800) (se billedet b2)

GTA-arbejdsbordene fra Bosch støtter el-værktøjet på en-

hver undergrund vha. højdejusterbare fødder. Emneunder-

lagene på arbejdsbordene bruges til at understøtte lange

emner. u Læs alle advarselshenvisninger og instruktioner, der følger med arbejdsbordet. I tilfælde af manglende

overholdelse af advarselshenvisningerne og instruktio-

nerne er der risiko for elektrisk stød, brand og/eller alvor-

lige kvæstelser. u Opstil arbejdsbordet korrekt, før du monterer el- værktøjet. Korrekt opstilling af vigtig for at forhindre, at

bordet falder sammen.

– Montér el-værktøjet i transportpositionen på arbejdsbor-

Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Berø-

ring eller indånding af støv kan føre til allergiske reaktioner

og/eller åndedrætssygdomme hos brugeren eller personer,

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)130 | Dansk

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer til

træbehandling (chromat, træbeskyttelsesmiddel). Asbest-

holdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til materialet.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materi-

aler, der skal bearbejdes.

u Undgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

Støv-/spånopsugningen kan blive blokeret af støv, spåner el-

ler brudstykker fra emnet.

– Sluk for el-værktøjet, og træk elstikket ud af stikdåsen.

– Vent til savklingen står helt stille.

– Find frem til årsagen til blokeringen og afhjælp den.

Opsugning med fremmed støvsuger

For udsugning kan du også tilslutte en støvsugerslange (Ø 35

Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.

Opsugningsadapter rengøres

Udsugningsadapteren (24) skal rengøres med regelmæssige

mellemrum for at sikre en optimal udsugning.

– Træk opsugningsadapteren (24) drejende af spånudka-

– Fjern brudstykker fra emne og spåner.

– Tryk igen opsugningsadapteren drejende på spånudka-

stet, til den falder i hak over spånudkastets holdering.

Udskiftning af savklinge (se billederne c1−c4)

u Træk stikket ud af stikkontakten, før der udføres ar-

bejde på el‑værktøjet.

u Brug beskyttelseshandsker, når savklingen monteres.

Berøring af savklingen er forbundet med kvæstelsesfare.

Anvend kun savklinger, hvis max. tilladte hastighed er højere

end dit el‑værktøjs omdrejningstal i ubelastet tilstand.

Brug kun savklinger, der svarer til de tekniske data, der er

angivet i denne vejledning, og som er kontrolleret og mærket

tilsvarende iht. EN847‑1.

Brug kun savklinger, der er anbefalet af el-værktøjets produ-

cent og som er egnet til det materiale, der skal bearbejdes.

Dette forhindrer overophedning af savtænderne ved sav-

Udskiftning af savklinge

– Stil el-værktøjet i arbejdsstilling.

– Skru låseskruen (42) på manuelt, til stangsystemet (43)

– Løsn fastgørelsesskruen (44) (ca. 2omdrejninger) med

unbrakonøglen (4 mm) (17).

Drej ikke skruen helt ud.

– Løsn fastgørelsesskruen (45) (ca. 6omdrejninger) med

unbrakonøglen (4 mm) (17).

Drej ikke skruen helt ud.

– Træk beskyttelsespladen (46) af fastgørelsesskruen

(45), fremad og ned.

– Sving pendulbeskyttelsesskærmen (4) bagud, og hold

– Hæng stangsystemet (43) med en boring hen over fastgø-

Derved holdes pendulbeskyttelsesskærmen i den åbnede

– Tag spændeflangen (49) af.

– Tag savklingen ud (40).

Isætning af savklinge

Alle dele rengøres før isætning, hvis det er nødvendigt.

– Sæt den nye savklinge på den indvendige spændeflange

u Savklingen skal anbringes på en sådan måde, at tæn-

overensstemmelse med pilretningen på beskyttelses-

– Sæt spændeflangen (49) og unbrakoskruen (48) på. Tryk

på spindellåsen (47), indtil den går i indgreb, og spænd

unbrakoskruen fast mod uret.

– Løsn stangsystemet (43) fra fastgørelsesskruen (45), og

før pendulbeskyttelsesskærmen (4) nedad igen.

– Skub beskyttelsespladen (46) under fastgørelsesskruen

– Spænd fastgørelsesskruerne (45) og (44) igen.

– Skub stangsystemet (43) til dets oprindelige position og

spænd låseskruen (42) manuelt igen.

u Træk stikket ud af stikkontakten, før der udføres ar-

bejde på el‑værktøjet.

Transportsikring (se billede A)

Transportsikringen (31) gør det nemmere at håndtere

el‑værktøjet, når det transporteres til forskellige arbejds-

Afsikring af el-værktøjet (arbejdsstilling)

– Tryk glidearmen (28) på håndgrebet (1) en smule nedad

for at aflaste transportsikringen (31).

– Træk transportsikringen (31) helt ud.

– Før glidearmen (28) langsomt opad.Sikring af el-værktøjet (transportstilling)

– Skub glidearmen (28) helt bagud, og sørg for at sikre den

– Træk klemmearmen (25) opad, til klemmekilen er positio-

– Træk glidearmen (28) helt frem.

– Glidemekanismen er nu kørt helt ud.

– Træk klemmearmen (25) opad, til klemmekilen er positio-

neret mellem de to nederste leddele på glidearmen.

Forlængelse af savbord (se billedet C)

Lange emner skal understøttes i den frie ende ved at lægge

noget ind under dem eller støtte dem mod noget.

Savbordet kan gøres større til højre eller venstre vha. sav-

bordsforlængelserne (7).

– Klap klemmearmen (51) indad.

– Træk savbordsforlængelsen (7) udad til den ønskede

længde (maksimalt 250 mm).

– Tryk klemhåndtaget (51) udad igen for at fastgøre sav-

Forskydning af anslagsskinne

Ved savning af vandrette og/eller lodrette geringsvinkler skal du alt efter snitretningen trække den venstre eller højre justerba-

– Træk den venstre justerbare anslagsskinne (5) helt ud.

– Løsn låseskruen (52).

– Træk den venstre justerbare anslagsskinne (5) helt ud.

– Løft den justerbare anslagsskinne væk opad.

– Fjern låseskruen (52).

– Løsn låseskruen (52).

– Træk den højre justerbare anslagsskinne (5) helt ud.

– Løft den justerbare anslagsskinne væk opad.

Dæmpning af glidearm indstilles (se billedet F)

Glidearmens (28) glidemekanisme er forindstillet på fabrik-

ken og er ikke dæmpet, når el-værktøjet udleveres.

Dæmpningen af glidemekanismen kan indstilles individuelt

hård – kontrollerede arbejdsbevægelser;

blød – hurtige savsnit.

– Løsn de to stilleskruer (54) med unbrakonøglen (4 mm)

(17) for at opnå en blødere dæmpning

– spænd de to stilleskruer (54) mere fast for at opnå en

Fastgørelse af emne (se billedet G)

Emnet skal altid være spændt fast for at sikre en optimal ar-

Bearbejd ikke emner, der er så små, at de ikke kan spændes

– Stik den medleverede skruetvinge (19) ind i en af de der-

til beregnede boringer (55).

– Løsn vingeskruen (56), og tilpas skruetvingen til emnet.

Spænd vingeskruen fast igen.

– Spænd emnet fast ved at dreje på gevindstangen (57).

Indstilling af vandrette geringsvinkler

For at sikre at saven altid saver præcise snit er det vigtigt at

kontrollere el-værktøjets grundindstillinger og evt. indstille

det efter intensiv brug (se "Kontrol og indstilling af grun-

dindstillinger", Side135).

u Spænd altid låseknoppen (11) før savning. Ellers kan

savklingen sætte sig fast i emnet.

Indstilling af vandrette standardgeringsvinkler (se

Savbordet er udstyret med hak (15) for hurtigere og mere

præcist at kunne indstille ofte benyttede vandrette gerings-

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

– Løsn låseknoppen (11), hvis den er spændt.

– Træk i armen (12), og drej savbordet (38), til det ønske-

de hak til højre eller venstre.

– Slip derefter armen. Armen skal falde rigtigt i hak.

– Spænd låseknoppen (11) igen.

Indstilling af vilkårlige vandrette geringsvinkler (se

Den vandrette geringsvinkel kan indstilles i et område fra 52°

(venstre side) til 60° (højre side).

– Løsn låseknoppen (11), hvis den skulle være spændt.

– Træk i armen (12), og tryk samtidig på låseklemmen

(10), til den går i indgreb i den dertil beregnede not. Der-

ved kan savbordet bevæges frit.

– Drej savbordet (38) til højre eller venstre med låseknop-

pen, til vinkelviseren (58) viser den ønskede, vandrette

– Spænd låseknoppen (11) igen.

– For at løsne armen (12) igen (til indstilling af vandrette

standardgeringsvinkler) skal du trække armen opad.

Låseklemmen (10) springer tilbage i sin oprindelige posi-

tion, og armen (12) kan igen gå i indgreb i hakkene (15).

Indstilling af lodrette geringsvinkler

For at sikre at saven altid saver præcise snit er det vigtigt at

kontrollere el-værktøjets grundindstillinger og evt. indstille

det efter intensiv brug (se "Kontrol og indstilling af grun-

dindstillinger", Side135).

Den lodrette geringsvinkel kan indstilles i et område fra 47°

(venstre side) til 47° (højre side).

Anslag til vinklerne 0°, 22,5°, 45° og 47° benyttes til hurtig

og præcis indstilling af ofte benyttede lodrette geringsvink-

– Løsn spændegrebet (13).

til vinkelviseren (33) viser den ønskede, lodrette gerings-

– Hold glidearmen (28) i denne position, og spænd grebet

Spændegrebets klemmekraft skal holde glidearmens po-

sition sikkert, hver gang der udføres en lodret geringsvin-

Indstilling af højre, lodrette geringsvinkelområde (0° til

45°) (se billedet J)

– Træk den højre, justerbare anslagsskinne (5) helt ud (se

"Forskydning af anslagsskinne", Side131).

– Løsn spændegrebet (13).

– Vip glidearmen (28) på håndgrebet (1) ud af 0-positio-

nen en smule til venstre, og drej drejeknoppen (39), til

det ønskede lodrette geringsvinkelområde vises.

– Sving glidearmen (28) på håndgrebet (1) til højre, indtil

vinkelviseren (21) viser den ønskede geringsvinkel.

– Hold glidearmen (28) i denne position, og spænd grebet

Spændegrebets klemmekraft skal holde glidearmens po-

sition sikkert, hver gang der udføres en lodret geringsvin-

greb i det venstre, lodrette geringsvinkelområde.

– Sving glidearmen (28) fra højre ud over 0°-positionen.

Indstilling af det komplette, lodrette

geringsvinkelområde (-47° til +47°)

– Træk de to indstillelige anslagsskinner (5) helt ud (se

"Forskydning af anslagsskinne", Side131).

– Løsn spændegrebet (13).

– Vip glidearmen (28) på håndgrebet (1) ud af 0°-positio-

nen en smule til venstre, og drej drejeknoppen (39), til

det ønskede lodrette geringsvinkelområde vises.

– Sving glidearmen (28) til venstre eller højre med hånd-

grebet (1), til vinkelviseren (33) eller (21) viser den øn-

skede lodrette geringsvinkel.– Hold glidearmen (28) i denne position, og spænd grebet

Spændegrebets klemmekraft skal holde glidearmens po-

sition sikkert, hver gang der udføres en lodret geringsvin-

Indstilling af den lodrette standardgeringsvinkel 22,5°

Træk indstillingsknappen (34) helt ud, og drej den 90°.

Sving herefter glidearmen (28) på håndgrebet (1), til gli-

dearmen falder hørbart i hak.

u Kontroller netspændingen! Strømkildens spænding skal

stemme overens med angivelserne på el-værktøjets type-

Start (se billede L)

– I forbindelse med idrifttagning af el-værktøjet skal du

først skubbe låseknappen (2) frem til midten og derefter

trykke tænd/sluk-knappen (59) ind og holde den inde.

Bemærk: Af sikkerhedsgrunde kan tænd/sluk-knappen (59)

ikke fastlåses, men skal trykkes ned og holdes nede, så læn-

ge saven er i drift.

– Når du vil slukke, skal du slippe tænd/sluk-knappen (59).

Startstømsbegrænsning

Den elektroniske startstrømsbegrænsning begrænser

ydelsen, når el‑værktøjet tændes, og muliggør driften til en

Bemærk: Kører el-værktøjet med fuldt omdrejningstal umid-

delbart efter start, fungerer startstrømbegrænsningen ikke.

El-værktøjet skal omgående sendes til kundeservice. Adres-

ser: (se "Kundeservice og anvendelsesrådgivning", Si-

Generelle savehenvisninger

u Spænd altid låseknoppen (11) og spændegrebet (13)

før savning. Ellers kan savklingen sætte sig fast i emnet.

u Før savearbejdet startes: Kontroller at savklingen på

intet tidspunkt kan berøre anslagsskinnen, skruetvin-

gerne eller andre maskindele. Fjern evt. monterede

hjælpeanslag eller tilpas dem efter behov.

Beskyt savklingen mod slag og stød. Udsæt ikke savklingen

Bearbejd ikke skæve emner. Emnet skal altid have en lige

kant, som lægges op ad anslagsskinnen.

Lange og tunge emner skal understøttes i den frie ende ved

at lægge noget ind under dem eller støtte dem mod noget.

Sørg for, at pendulbeskyttelsesskærmen fungerer, som den

skal, og at den kan bevæges frit. Når glidearmen føres

nedad, skal pendulbeskyttelsesskærmen åbne sig. Når gli-

dearmen føres opad, skal pendulbeskyttelsesskærmen lukke

sig over savklingen igen, og når værktøjsarmen er i øverste

position, skal den låses.

Markering af snitlinje (se billedet M)

To laserstråler viser savklingens snitbredde. Derved kan du

positionere emnet, der skal saves i, nøjagtigt, uden at pen-

dulbeskyttelsesskærmen skal åbnes.

– Tænd for laserstrålerne med kontakten (60).

– Indstil markeringen på emnet mellem de to laserlinjer.

Bemærk: Kontrollér før savning, om snitbredden stadig vi-

u Stil dig ikke på linje med savklingen foran el-værktø-

jet, men altid forskudt sideværts i forhold til sav-

klingen. Dermed er din krop beskyttet mod et muligt til-

– Hold hænder, fingre og arme væk fra den roterende sav-

– Kryds ikke armene foran glidearmen (28).

Udskiftning af ilægningsplader (se billedet O)

De røde ilægningsplader (9) kan blive slidte, når el-værktø-

jet har været brugt i længere tid.

Udskift defekte ilægningsplader.

– Stil el-værktøjet i arbejdsstilling.

– Skru skruerne (61) ud med unbrakonøglen (4mm) (17),

og tag de gamle ilægningsplader ud.

– Læg den nye højre ilægningsplade i.

– Fastskru ilægningspladen så langt til højre som muligt

med skruerne (61), så savklingen ikke kommer i berøring

med ilægningspladen over den længde, hvor den mulige

trækbevægelse finder sted.

– Gentag arbejdsskridtene tilsvarende med den nye venstre

Emne ved anslagsskinne Emne ved afstandsanslag (tilbehør)

Emne ved anslagsskinne Emne ved afstandsanslag (tilbehør)

Minimale emner (= alle emner, der kan spændes fast til venstre eller højre for savklingen med den medfølgende skruetvinge

(19): 160 x 335 mm (længde x bredde)

Maksimal skæredybde (0°/0°): 104 mm

u Spænd altid låseknoppen (11) og spændegrebet (13)

før savning. Ellers kan savklingen sætte sig fast i emnet.

Savning uden trækbevægelse (kapning) (se billedet P)

– Skub glidearmen (28) helt bagud, og sørg for at sikre den

Sørg for, at dybdeanslaget (30) er trykket helt ind, og at

justeringsskruen (29) ved bevægelse af glidearmen pas-

ser gennem udsparingen uden at berøre dybdeanslaget.

– Spænd emnet, så det passer til målene.

– Indstil de ønskede geringsvinkler efter behov (vandret og/

– Tænd for el-værktøjet (se "Start (se billede L)", Si-

– Før glidearmen (28) langsomt ned med håndgrebet (1).

– Sav emnet igennem med jævn fremføring.

– Sluk el-værktøjet og vent, til savklingen er standset helt.

– Før glidearmen (28) langsomt opad.

Savning med trækbevægelse (se billedet Q)

u Hold godt fast i håndgrebet, når værktøjet tændes og

under hele savearbejdet. Gennemfør en kontrolleret

bevægelse med glidearmen under savearbejdet. Få se-

kunders uopmærksomhed kan føre til alvorlige per-

sonskader på grund af den ekstremt lette glidearm.

– Sørg for at afsikre glidearmen (28) (se "Glidearm afsikres

(se billedet B1)", Side131).

Kontrollér, at hele glidemekanismen kan bruges ved at

trække glidearmen ud og tilbage (28).

– Spænd emnet, så det passer til målene.

– Indstil de ønskede geringsvinkler efter behov (vandret og/

– Træk glidearmen (28) så langt væk fra anslagsskinnen (6)

vha. håndgrebet (1), at savklingen befinder sig foran em-

– Tænd for el-værktøjet (se "Start (se billede L)", Si-

– Før glidearmen (28) langsomt ned med håndgrebet (1).

– Tryk nu glidearmen (28) hen imod anslagsskinnen (6), og

sav emnet igennem med jævn fremføring.

– Sluk el-værktøjet og vent, til savklingen er standset helt.

– Før glidearmen (28) langsomt opad.

Savning af lige lange emner (se billedet R)

For nem savning af lige lange emner kan du benytte længde-

anslaget (36) (tilbehør).

Du kan montere længdeanslaget på begge sider af savbords-

– Løsne låseskruen (35), og klap længdeanslaget (36) hen

over klemskruen (62).

– Spænd låseskruen (35) igen.

– Indstil savbordsforlængelsen (7) til den ønskede længde

(se "Forlængelse af savbord (se billedet C)", Side131).

Indstilling af dybdeanslag (savning af not) (se billedet S)

Dybdeanslaget skal justeres, hvis der skal saves en not eller

bruges et afstandsanslag (f.eks.: Bosch).

– Sving dybdeanslaget (30) udad.

– Sving glidearmen (28) til den ønskede position ved hjælp

Når der saves i bøjede eller runde emner, er det vigtigt at

sørge for, at disse er særligt godt sikret mod at rutsje væk.

På snitlinjen må der ikke være nogen spalte mellem emne,

anslagsskinne og savbord.

Fremstil specielle holdere, hvis det skulle være nødvendigt.

Bearbejdning af profillister (gulv- og loftslister)

Profillister kan bearbejdes på to forskellige måder:

Desuden kan snittene udføres med eller uden trækbe-

vægelse, afhængigt af profillistens bredde.

Prøv altid først den indstillede geringsvinkel (vandret og/el-

ler lodret) på et stykke affaldstræ, før du går rigtigt i gang.Justering af laser

For at sikre at saven altid saver præcise snit, er det vigtigt at

kontrollere laserstrålerne og evt. indstille dem igen efter

Dette kræver erfaring og tilsvarende specialværktøj.

Dette arbejde gennemføres hurtigt og pålideligt af en Bosch-

Bemærk: El-værktøjet skal være tilsluttet til strømforsynin-

gen, hvis laserfunktionen skal testes.

u Betjen aldrig tænd/sluk-knappen, mens laseren juste-

res (f.eks. ved at bevæge glidearmen). En utilsigtet

start af el-værktøjet kan føre til kvæstelser.

– Stil el-værktøjet i arbejdsstilling.

– Drej savbordet (38) indtil hakket (15) for 0°. Armen (12)

skal falde mærkbart i hak.

– Tegn en lige snitlinje på emnet.

– Før glidearmen (28) langsomt ned med håndgrebet (1).

– Positionér emnet på en sådan måde, at savklingens tæn-

der flugter med snitlinjen.

– Hold emnet fast i denne position og før glidearmen lang-

– Tænd for laserstrålerne med kontakten (60).

Laserstrålerne skal i hele længden være på emnet i den sam-

me afstand fra den markerede snitlinje til højre og venstre,

også når glidearmen føres nedad.

Fjernelse af laserbeskyttelseskappe (se billedet T2)

– Løsn de to skruer (63) på laserbeskyttelseskappen (27)

Bemærk: Den forreste skrue på laserbeskyttelseskappen

nås ved at svinge glidearmen en smule nedad, til unbrako-

nøglen kan stikkes gennem en af slidserne på pendulbe-

Indstilling af flugtning (se billedetT3)

– Fjern laserbeskyttelseskappen (27).

1. Indstilling af højre laserstråle:

– Drej den bageste indstillingsskrue (64) med unbrakonøg-

len (18), indtil den højre laserstråle er parallel med hele

den angivne skærelinje på emnet.

Herved bevæges den venstre laserstråle med.

En drejning mod venstre bevæger laserstrålen fra venstre til

højre, en drejning mod højre bevæger laserstrålen fra højre

2. Indstilling af venstre laserstråle:

– Skru på den forreste indstillingsskrue (64) med unbrako-

nøglen ((18), indtil den venstre laserstråle har samme af-

stand til den angivne skærelinje på emnet som den højre

En drejning mod venstre bevæger laserstrålen fra venstre til

højre, en drejning mod højre bevæger laserstrålen fra højre

– Fastgør laserbeskyttelseskappen (27) igen.

Indstilling af parallelitet (se billedetT4)

– Fjern laserbeskyttelseskappen (27).

– Løsn fastgørelsesskruen (65) (ca. 1-2omdrejninger)

med unbrakonøglen (18). Drej ikke skruen helt ud.

– Forskyd laserens monteringsplade til højre eller venstre,

til laserstrålerne i hele deres længde er parallel med den

markerede snitlinje på emnet.

– Hold laserens monteringsplade i denne position, og

spænd fastgørelsesskruen (65) fast igen.

– Kontrollér efter indstillingen, at laserstrålen stadigvæk

flugter med snitlinjen. Indstil om nødvendigt laserstråler-

ne en gang til med stilleskruerne (64).

– Fastgør laserbeskyttelseskappen (27) igen.

Indstilling af den sidevendte afvigelse, når glidearmen

bevæges (se billedet T5)

– Fjern laserbeskyttelseskappen (27).

– Løsn de to fastgørelsesskruer (66) (ca. 1-2omdrejnin-

ger) med unbrakonøglen (18).

Drej ikke skruerne helt ud.

– Forskyd laserens hus til højre eller venstre, til laserstråler-

ne ikke mere afviger i siden, når glidearmen bevæges

– Kontrollér efter indstillingen, at laserstrålen stadigvæk

flugter med snitlinjen. Indstil om nødvendigt laserstråler-

ne en gang til med stilleskruerne (64).

– Hold laserens hus i denne position, og spænd fastgø-

relsesskruerne (66) fast igen.

– Fastgør laserbeskyttelseskappen (27) igen.

Kontrol og indstilling af grundindstillinger

For at sikre at saven altid saver præcise snit er det vigtigt at

kontrollere el-værktøjets grundindstillinger og evt. indstille

det efter intensiv brug. Dette kræver erfaring og tilsvarende

Dette arbejde gennemføres hurtigt og pålideligt af en Bosch-

Indstilling af den lodrette standardgeringsvinkel 0°

– Stil el-værktøjet i transportstilling.

– Drej savbordet (38) indtil hakket (15) for 0°. Armen (12)

skal falde mærkbart i hak.

Kontrol (se billedetU1)

– Indstil en vinkellære til 90°, og stil den på savbordet (38).

Vinkellærens benforlænger skal flugte med savklingen (40)

Indstilling (se billedetU2)

– Løsn spændegrebet (13).

– Skru stilleskruen (68) så langt ind eller ud med unbrako-

nøglen (4 mm) (17), at vinkellærens benforlænger flugter

med savklingen over hele længden.

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)136 | Dansk

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

– Spænd spændegrebet (13) fast igen. Spænd herefter

først stilleskruen (69) og så stilleskruerne (67) igen.

Hvis vinkelviserne (33) og (21) ikke er på linje med 0°-mær-

kerne på skalaen (32) efter indstillingen, skal fastgørelses-

skruerne på vinkelviserne løsnes med en stjerneskruetræk-

ker, og vinkelviserne skal indstilles langs med 0°-mærkerne.

Indstilling af lodret standardgeringsvinkel 45° (venstre)

– Stil el-værktøjet i arbejdsstilling.

– Drej savbordet (38) indtil hakket (15) for 0°. Armen (12)

skal falde mærkbart i hak.

– Træk den venstre justerbare anslagsskinne (5) helt ud.

– Løsn spændegrebet (13), og sving glidearmen på hånd-

grebet (1) helt til venstre (45°).

Kontrol (se billedetV1)

– Indstil en vinkellære til 45°, og stil den på savbordet (38).

Vinkellærens benforlænger skal flugte med savklingen (40)

Indstilling (se billedetV2)

– Skru stilleskruen (70) så langt ind eller ud med en gaffel-

nøgle (8 mm) , at vinkellærens benforlænger flugter med

savklingen over hele længden.

– Spænd spændegrebet (13) fast igen.

Hvis vinkelviserne (33) og (21) ikke er på linje med 45°-

mærkerne på skalaen (32) efter indstillingen, kontrolleres

først 0°-indstillingen for den lodrette geringsvinkel og vinkel-

viserne en gang til. Herefter gentages indstillingen af 45°-

Indstilling af lodret standardgeringsvinkel 45° (højre)

– Stil el-værktøjet i arbejdsstilling.

– Drej savbordet (38) indtil hakket (15) for 0°. Armen (12)

skal falde mærkbart i hak.

– Træk den højre justerbare anslagsskinne (5) helt ud.

– Løsn spændegrebet (13).

– Vip glidearmen på håndgrebet (1) ud af 0°-positio-

nen en smule til venstre, og drej drejeknoppen

(39), til det højre lodrette geringsvinkelområde vi-

– Sving glidearmen på håndgrebet (1) helt til højre (45°).

Kontrol (se billedetW1)

– Indstil en vinkellære til 135°, og stil den på savbordet

Vinkellærens benforlænger skal flugte med savklingen (40)

Indstilling (se billedetW2)

– Skru stilleskruen (71) så langt ind eller ud med en gaffel-

nøgle (8 mm) , at vinkellærens benforlænger flugter med

savklingen over hele længden.

– Spænd spændegrebet (13) fast igen.

Hvis vinkelviserne (33) og (21) ikke er på linje med 45°-

mærkerne på skalaen (32) efter indstillingen, kontrolleres

først 0°-indstillingen for den lodrette geringsvinkel og vinkel-

viserne en gang til. Herefter gentages indstillingen af 45°-

Justering af skala til vandrette geringsvinkler

– Stil el-værktøjet i arbejdsstilling.

– Drej savbordet (38) indtil hakket (15) for 0°. Armen (12)

skal falde mærkbart i hak.

Kontrol (se billedetX1)

– Indstil vinkellæren til 90°, og læg den mellem anslagsskin-

nen (6) og savklingen (40) på savbordet (38).

Vinkellærens benforlænger skal flugte med savklingen (40)

(4 mm) (17), og drej savbordet (38) sammen med skala-

en (37), indtil vinkellærens benforlænger flugter med

savklingen over hele længden.

– Spænd skruerne igen.

Hvis vinkelviseren (58) ikke er på linje med skalaens 0°-

mærke (37), når indstillingen er færdig, løsnes skruen (73)

med en stjerneskruetrækker, hvorefter vinkelviseren indstil-

les langs med 0°-mærket.

Indstilling af spændegrebets (13) klemmekraft (se

Spændegrebets klemmekraft (13) kan efterjusteres.

– Spændegrebets klemmekraft skal holde glidearmens po-

sition sikkert, hver gang der udføres en lodret geringsvin-

– Løsn spændegrebet (13).

mm) for at reducere klemmekraften, eller skru den med

uret for at øge klemmekraften.

– Indstil en lodret geringsvinkel, spænd grebet (13) igen,

og kontrollér, om den ønskede klemmekraft er nået.

Transport (se billedet Z)

Før el-værktøjet transporteres, skal du gennemføre følgende

– Sørg for, at dybdeanslaget (30) er trykket helt ind, og at

justeringsskruen (29) ved bevægelse af glidearmen pas-

ser gennem udsparingen uden at berøre dybdeanslaget.

– Før glidearmen så langt ned, at transportsikringen (31)

kan trykkes helt ind

– Skub forlængelsen af savbordet (7) helt ind.

– Indstil en lodret geringsvinkel på 0°, og spænd spænde-

– Drej savbordet (38) helt til venstre, og spænd låseknop-

– Ubenyttede savklinger skal, så vidt muligt, opbevares i en

lukket beholder, når de transporteres.– Grib fat i fordybningerne (16) på siden af savbordet for attransportere bordet.u Brug kun transportanordningerne og aldrig beskyt-telsesanordningerne, glidearmen(28) eller håndgre-bet (1) til transport af el-værktøjet. Vedligeholdelse og service

Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar-bejde på el‑værktøjet.Hvis det er nødvendigt at erstatte tilslutningsledningen, skaldette arbejde udføres af Bosch eller på et autoriseret servi-ceværksted for Bosch el‑værktøj for at undgå farer. Rengøring u El‑værktøj og el‑værktøjets ventilationsåbninger skalaltid holdes rene for at sikre et godt og sikkert ar-bejde.Pendulbeskyttelsesskærmen skal altid kunne bevæges fritog lukkes automatisk. Derfor skal området omkring pendul-beskyttelsesskærmen altid være rent.– Fjern støv og spåner med trykluft eller en pensel efterhver arbejdsgang.– Rengør gliderullen (20) og glidearmen (28). Tilbehør VarenummerSkruetvinge 1 609  B06 203Ilægningsplader 1 609  B04 470Støvpose 1 609  B05 010Opsugningsadapter 2 607 001 977Arbejdsbord GTA2500W 0 601  B12 100Arbejdsbord GTA3800 0 601  B24 000Træstøvsuger GAS35M AFC 0 601 9C3 100Savklinger til træ og pladematerialer, paneler og listerSavklinge 305 x 30 mm, 60 tænder 2 608 641 768Savklinger til plast og ikke-jernholdige metallerSavklinge 305 x 30 mm, 96 tænder 2 608 642 099Savklinge 305 x 30 mm, 96 tænder 2 608 640 453Savklinger til alle former for laminatgulveSavklinge 305 x 30 mm, 96 tænder 2 608 642 137 Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation ogvedligeholdelse af dit produkt samt reservedele. Eksplo-sionstegninger og oplysninger om reservedele finder du ogsåpå: www.bosch-pt.comBosch-anvendelsesrådgivningsteamet hjælper dig gerne,hvis du har spørgsmål til produkter og tilbehørsdele.Produktets 10‑cifrede typenummer (se typeskilt) skal altidangives ved forespørgsler og bestilling af reservedele.DanskBosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el-ler oprettes en reparations ordre. Tlf. Service Center: 44898855Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø-venlig måde.Smid ikke el-værktøj ud sammen med det al-mindelige husholdningsaffald!Gælder kun i EU‑lande:Iht. det europæiske direktiv 2012/19/EU om affald af elek-trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind-samles separat og genbruges iht. gældende miljøforskrifter. Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

du støtter emnet med hånden, må du alltid holde

100 mm fra en av sidene på sagbladet for å fjerne

trebiter mens bladet roterer. Det kan hende du ikke ser

hvor nær det roterende sagbladet er hånden din, og du

kan bli alvorlig skadet.

emnet og ikke berører bladet eller vernet. Slå på

gjæringssagen, kan velte hvis de ikke sikres godt nok.

Hvis det kappede emnet velter, kan det løfte opp det

nedre vernet eller slynges ut av det roterende bladet.

u Bruk ikke en annen person som erstatning for en

u Det avkappede stykket må ikke blokkeres eller på

u Hold godt i håndtaket når du foretar et ufullstendig

går. Ved kontakt med sagbladet er det

klemmes og skades alvorlig.

Jeg håper jeg rekker den til mandag

håndtaket på glidearmen.

aluminiumsprofiler og kunststoff.

til 47°) (vertikalt)

(47° til 0°) (vertikalt)

Stillskruer til demping

leveransen. Det komplette tilbehøret finner du i vårt

For støvavsug kan du også koble en støvsugerslange (Ø 35

mens du dreier på den.

Ikke skru skruen helt ut.

– Løsne festeskruen (45) (ca. 6 omdreininger) med

unbrakonøkkelen (4 mm) (17).

Ikke skru skruen helt ut.

Lange arbeidsstykker må støttes på den frie enden.

myk – raske sagsnitt.

venstre med håndtaket (1), og drei på skruknappen (39)

venstre med håndtaket (1), og drei på skruknappen (39)

– Sving glidearmen (28) mot venstre eller høyre med

den ønskede vertikale gjæringsvinkelen.

ekstrem lettgående glidearmen kan føre til alvorlige

Dybdeanlegget må justeres hvis du skal sage en not eller

Om nødvendig må du lage spesielle holdere.

(18) til den høyre laserstrålen hele veien er parallell med

den avmerkede sagelinjen på emnet.

Da beveges også den venstre laserstrålen samtidig.

Skruing mot urviserne beveger laserstrålen fra venstre mot

Ikke skru skruene helt ut.

Hvis vinkelindikatoren (33) og (21) ikke er på linje med 45°-

venstre med håndtaket (1), og drei på

Hvis vinkelindikatoren (33) og (21) ikke er på linje med 45°-

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må

Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem-

melse med alle gældende bestemmelser i følgende direktiver og forordnin-

ger og opfylder følgende standarder.

Tekniske bilag ved: *
