BRUKSANVISNING GCM 12 GDL BOSCH

og andre plastdele til at brænde.

savhovedet ned og skubbe saven gennem emnet. Sav-

100mm fra savklingen fra nogen af siderne for at fjer-

for at sikre, at savklingen ikke kan komme i berøring med

eller beskadige den justerbare anlægsflade.

u Sørg for egnet støtte som f.eks. bordudvidelser, sav-

bukke e.l., hvis emnet er længere eller bredere end

bordpladen. Emner, der er længere eller bredere end

geringssaven, kan vippe hvis de ikke er understøttet for-

dens til at rulle under savning, så savklingen "bider" og

holde savhovedet nede og vente, til savklingen er

Boringer til montering

Boringer til skruetvinge

– Kap- og geringssav med monteret savklinge (40)

– Fjern brudstykker fra emne og spåner.

– Skru låseskruen (42) på manuelt, til stangsystemet (43)

(45), fremad og ned.

– Løsn stangsystemet (43) fra fastgørelsesskruen (45), og

– Skub glidearmen (28) helt bagud, og sørg for at sikre den

kan trykkes helt ind.

– Løsn låseskruen (52).

– Løsn låseskruen (52).

– Træk den venstre justerbare anslagsskinne (5) helt ud.

– Løft den justerbare anslagsskinne væk opad.

– Fjern låseskruen (52).

– Løsn låseskruen (52).

– Løsn vingeskruen (56), og tilpas skruetvingen til emnet.

– Sving glidearmen (28) på håndgrebet (1) til venstre, ind-

geringsvinkelområde (-47° til +47°)

først skubbe låseknappen (2) frem til midten og derefter

ser: (se "Kundeservice og anvendelsesrådgivning", Si-

Lange og tunge emner skal understøttes i den frie ende ved

jet, men altid forskudt sideværts i forhold til sav-

– Skub glidearmen (28) helt bagud, og sørg for at sikre den

i denne position (se "Glidearm sikres (se billedet B2)", Si-

Sørg for, at dybdeanslaget (30) er trykket helt ind, og at

– Fjern laserbeskyttelseskappen (27).

– Fjern laserbeskyttelseskappen (27).

– Fjern laserbeskyttelseskappen (27).

grebet (1) helt til venstre (45°).

mm) for at reducere klemmekraften, eller skru den med

– Skub glidearmen (28) helt bagud, og sørg for at sikre den

i denne position (se "Glidearm sikres (se billedet B2)", Si-

– Sørg for, at dybdeanslaget (30) er trykket helt ind, og at

ser gennem udsparingen uden at berøre dybdeanslaget.

kan trykkes helt ind

oavsiktlig inkoppling av elverktyget.

Inkoppling av lasern

Bearbetning av profillister (golv- eller taklister)

Sikkerhetsanvisninger

Generelle advarsler om elektroverktøy

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av

anvisningene nedenfor kan medføre elektrisk støt, brann og/

eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes

nettdrevne (med ledning) elektroverktøy eller batteridrevne

(uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare

for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare

væsker, gasser eller støv. Elektroverktøy lager gnister

som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under

arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhetu Støpselet til elektroverktøyet må passe istikkontakten. Støpselet må ikke endres på noenmåte. Bruk ikke adapterstøpsler sammen medjordede elektroverktøy. Bruk av støpsler som ikke erforandret på og passende stikkontakter, redusererrisikoen for elektrisk støt.u Unngå kroppskontakt med jordede overflater som rør,radiatorer, komfyrer og kjøleskap. Det er større farefor elektrisk støt hvis kroppen din er jordet.u Elektroverktøy må ikke utsettes for regn ellerfuktighet. Dersom det kommer vann i et elektroverktøy,øker risikoen for elektriske støt.u Ikke bruk ledningen til andre formål enn den erberegnet for. Bruk aldri ledningen til å bære ellertrekke elektroverktøyet eller koble det frastrømforsyningen. Hold ledningen unna varme, olje,skarpe kanter eller deler som beveger seg. Medskadede eller sammenfiltrede ledninger øker risikoen forelektrisk støt.u Når du arbeider utendørs med et elektroverktøy, mådu bruke en skjøteledning som er egnet for utendørsbruk. Når du bruker en skjøteledning som er egnet forutendørs bruk, reduseres risikoen for elektrisk støt.u Hvis det ikke kan unngås å bruke elektroverktøyet ifuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriskstøt.Personsikkerhetu Vær oppmerksom, følg med på det du gjør og utvissunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller erpåvirket av alkohol eller andre rusmidler ellermedikamenter. Et øyeblikks uoppmerksomhet ved brukav elektroverktøyet kan føre til alvorlige personskader.u Bruk personlig verneutstyr. Bruk alltidøyebeskyttelse. Bruk av egnet personligsikkerhetsutstyr som støvmaske, sklisikre arbeidssko,hjelm eller hørselvern reduserer risikoen for skader.u Unngå utilsiktet start. Forviss deg om atelektroverktøyet er slått av før du kobler det tilstrømkilden og/eller batteriet, løfter det opp ellerbærer det. Hvis du holder fingeren på bryteren når dubærer elektroverktøyet eller kobler elektroverktøyet tilstrømmen i innkoblet tilstand, kan dette føre til uhell.u Fjern innstillingsverktøy eller skrunøkler før du slårpå elektroverktøyet. Et verktøy eller en nøkkel sombefinner seg i en roterende verktøydel, kan føre tilpersonskader.u Unngå en unormal kroppsholdning. Sørg for å ståriktig og stødig. Dermed kan du kontrollereelektroverktøyet bedre i uventede situasjoner.Norsk | 151Bosch Power Tools 1 609 92A 4CT | (20.07.2018)152 | Norsk

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

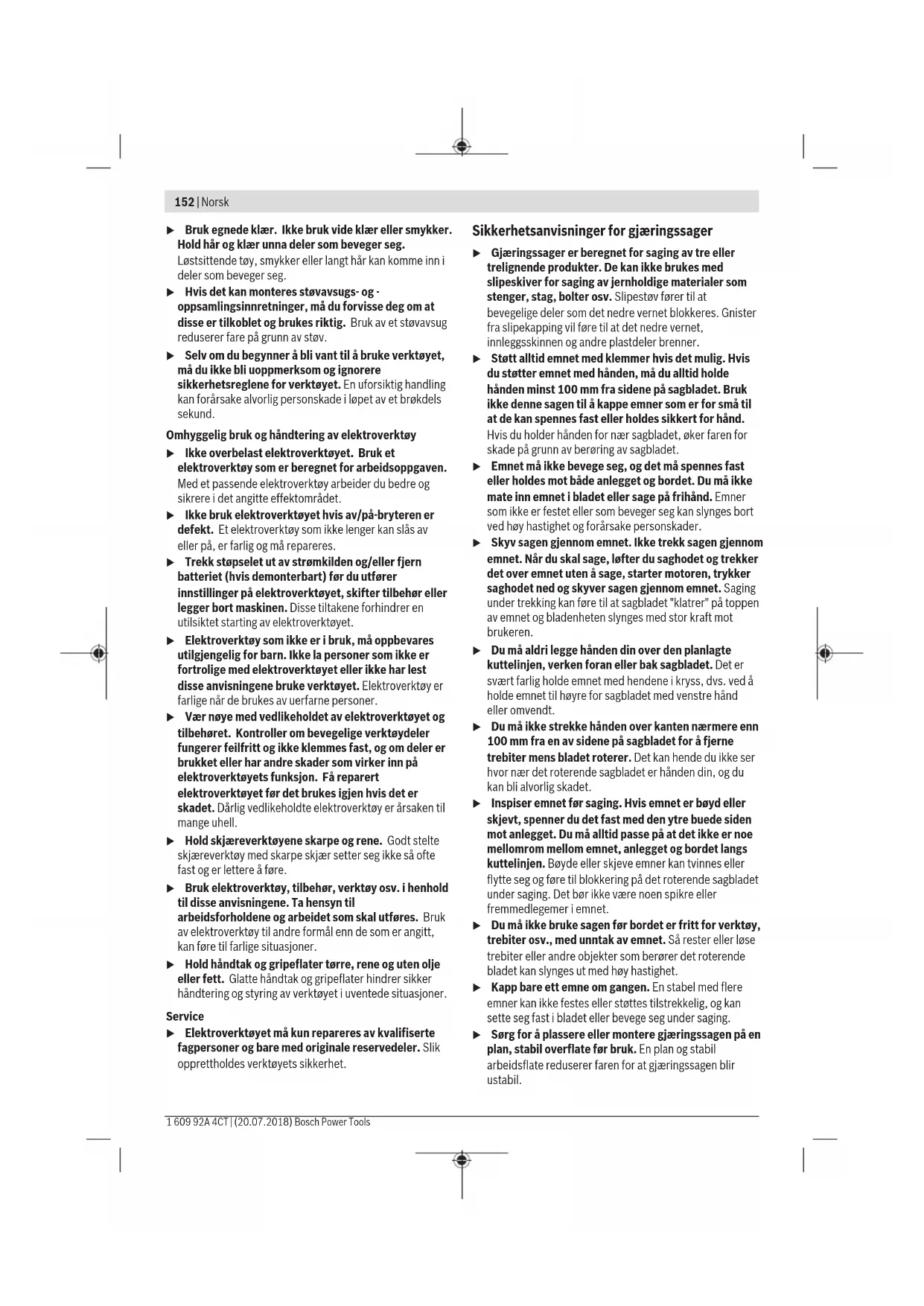

u Bruk egnede klær. Ikke bruk vide klær eller smykker.

Hold hår og klær unna deler som beveger seg.

Løstsittende tøy, smykker eller langt hår kan komme inn i

deler som beveger seg.

u Hvis det kan monteres støvavsugs- og -

oppsamlingsinnretninger, må du forvisse deg om at

disse er tilkoblet og brukes riktig. Bruk av et støvavsug

reduserer fare på grunn av støv.

u Selv om du begynner å bli vant til å bruke verktøyet,

må du ikke bli uoppmerksom og ignorere

sikkerhetsreglene for verktøyet. En uforsiktig handling

kan forårsake alvorlig personskade i løpet av et brøkdels

Omhyggelig bruk og håndtering av elektroverktøy

u Ikke overbelast elektroverktøyet. Bruk et

elektroverktøy som er beregnet for arbeidsoppgaven.

Med et passende elektroverktøy arbeider du bedre og

sikrere i det angitte effektområdet.

u Ikke bruk elektroverktøyet hvis av/på-bryteren er

defekt. Et elektroverktøy som ikke lenger kan slås av

eller på, er farlig og må repareres.

u Trekk støpselet ut av strømkilden og/eller fjern

batteriet (hvis demonterbart) før du utfører

innstillinger på elektroverktøyet, skifter tilbehør eller

legger bort maskinen. Disse tiltakene forhindrer en

utilsiktet starting av elektroverktøyet.

u Elektroverktøy som ikke er i bruk, må oppbevares

utilgjengelig for barn. Ikke la personer som ikke er

fortrolige med elektroverktøyet eller ikke har lest

disse anvisningene bruke verktøyet. Elektroverktøy er

farlige når de brukes av uerfarne personer.

u Vær nøye med vedlikeholdet av elektroverktøyet og

tilbehøret. Kontroller om bevegelige verktøydeler

fungerer feilfritt og ikke klemmes fast, og om deler er

brukket eller har andre skader som virker inn på

elektroverktøyets funksjon. Få reparert

elektroverktøyet før det brukes igjen hvis det er

skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til

u Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold

til disse anvisningene. Ta hensyn til

arbeidsforholdene og arbeidet som skal utføres. Bruk

av elektroverktøy til andre formål enn de som er angitt,

kan føre til farlige situasjoner.

u Hold håndtak og gripeflater tørre, rene og uten olje

eller fett. Glatte håndtak og gripeflater hindrer sikker

håndtering og styring av verktøyet i uventede situasjoner.

u Elektroverktøyet må kun repareres av kvalifiserte

fagpersoner og bare med originale reservedeler. Slik

opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for gjæringssager

u Gjæringssager er beregnet for saging av tre eller

trelignende produkter. De kan ikke brukes med

slipeskiver for saging av jernholdige materialer som

stenger, stag, bolter osv. Slipestøv fører til at

bevegelige deler som det nedre vernet blokkeres. Gnister

fra slipekapping vil føre til at det nedre vernet,

innleggsskinnen og andre plastdeler brenner.

u Støtt alltid emnet med klemmer hvis det mulig. Hvis

du støtter emnet med hånden, må du alltid holde

hånden minst 100 mm fra sidene på sagbladet. Bruk

ikke denne sagen til å kappe emner som er for små til

at de kan spennes fast eller holdes sikkert for hånd.

Hvis du holder hånden for nær sagbladet, øker faren for

skade på grunn av berøring av sagbladet.

u Emnet må ikke bevege seg, og det må spennes fast

eller holdes mot både anlegget og bordet. Du må ikke

mate inn emnet i bladet eller sage på frihånd. Emner

som ikke er festet eller som beveger seg kan slynges bort

ved høy hastighet og forårsake personskader.

u Skyv sagen gjennom emnet. Ikke trekk sagen gjennom

emnet. Når du skal sage, løfter du saghodet og trekker

det over emnet uten å sage, starter motoren, trykker

saghodet ned og skyver sagen gjennom emnet. Saging

under trekking kan føre til at sagbladet "klatrer" på toppen

av emnet og bladenheten slynges med stor kraft mot

u Du må aldri legge hånden din over den planlagte

kuttelinjen, verken foran eller bak sagbladet. Det er

svært farlig holde emnet med hendene i kryss, dvs. ved å

holde emnet til høyre for sagbladet med venstre hånd

u Du må ikke strekke hånden over kanten nærmere enn

100 mm fra en av sidene på sagbladet for å fjerne

trebiter mens bladet roterer. Det kan hende du ikke ser

u Inspiser emnet før saging. Hvis emnet er bøyd eller

skjevt, spenner du det fast med den ytre buede siden

mot anlegget. Du må alltid passe på at det ikke er noe

mellomrom mellom emnet, anlegget og bordet langs

kuttelinjen. Bøyde eller skjeve emner kan tvinnes eller

flytte seg og føre til blokkering på det roterende sagbladet

under saging. Det bør ikke være noen spikre eller

fremmedlegemer i emnet.

u Du må ikke bruke sagen før bordet er fritt for verktøy,

trebiter osv., med unntak av emnet. Så rester eller løse

trebiter eller andre objekter som berører det roterende

bladet kan slynges ut med høy hastighet.

u Kapp bare ett emne om gangen. En stabel med flere

emner kan ikke festes eller støttes tilstrekkelig, og kan

sette seg fast i bladet eller bevege seg under saging.

u Sørg for å plassere eller montere gjæringssagen på en

plan, stabil overflate før bruk. En plan og stabil

arbeidsflate reduserer faren for at gjæringssagen blir

ustabil.u Planlegg arbeidet. Hver gang du endrer fasings- eller

gjæringsvinkelen, må du huske å kontrollere at det

justerbare anlegget er riktig innstilt, slik at det støtter

emnet og ikke berører bladet eller vernet. Slå på

verktøyet, og beveg sagbladet et helt, simulert kutt uten

emne på bordet, for å forvisse deg om at det ikke vil bli

noen berøring av eller fare for at anlegget sages.

u Sørg for tilstrekkelig støtte, som bordforlengere,

sagbukker osv. hvis emnet er bredere eller lengre enn

bordplaten. Emner som er lengre eller bredere enn

u Bruk ikke en annen person som erstatning for en

bordforlenger eller som tilleggsstøtte. Hvis ikke emnet

holdes stabilt, kan bladet sette seg fast, eller emnet kan

flytte på seg under sagingen, slik at du og hjelperen

trekkes inn i det roterende bladet.

u Det avkappede stykket må ikke blokkeres eller på

noen måte trykkes mot det roterende sagbladet. Hvis

det sperres, for eksempel hvis det brukes

lengdestoppere, kan det avkappede stykket klemmes mot

bladet og bli slyngt ut med stor kraft.

u Bruk alltid en klemme eller festeanordning som er

konstruert for å gi tilstrekkelig støtte for runde

materialer som for eksempel stenger eller rør. Stenger

har en tendens til å rulle under kapping, noe som gjør at

bladet "biter" og emnet og hånden din kan trekkes inn i

u La bladet nå full hastighet før berøring av emnet.

Dette reduserer faren for at emnet slynges ut.

u Hvis emnet eller bladet setter seg fast, må du slå av

gjæringssagen. Vent til alle deler som beveger seg,

har stoppet, og koble støpselet fra strømkilden og/

eller fjern batteripakken. Deretter fjerner du

materialet som har satt seg fast. Hvis du fortsetter å

eller skade gjæringssagen.

holder saghodet ned og venter til bladet stopper før

du fjerner det avkappede stykket. Det er farlig å holde

hånden nær bladet som fortsatt beveger seg.

kutt eller når du slipper bryteren før saghodet har

kan føre til at saghodet plutselig trekkes nedover og

forårsaker personskade.

u Sørg for at arbeidsplassen alltid er ren.

sagblad. I en for smal sagespalte forårsaker sagblad

med butte eller galt opprettede tenner stor friksjon,

fastklemming av sagbladet eller tilbakeslag.

u Ikke bruk sagblad av høylegert hurtigskjærende stål

(HSS-stål). Slike sagblad kan lett brekke.

u Bruk alltid sagblad med riktig størrelse og form

(diamant eller runde) på spindelhullene. Sagblad som

ikke passer til festeelementene til sagen vil bli usentrert,

noe som fører til at du mister kontrollen.

u Bytt ikke innebygget laser ut mot en annen type laser.

En laser som ikke passer til dette elektroverktøyet kan

medføre fare for personskader.

u Fjern aldri snittrester, trespon e.l. fra skjæreområdet

mens elektroverktøyet går. Før verktøyarmen alltid

først til hvileposisjon og slå av elektroverktøyet.

u Etter utført arbeid må du ikke berøre sagbladet før det

er avkjølt. Sagbladet blir svært varmt i løpet av arbeidet.

u Gjør aldri varselskilt på elektroverktøyet ukjennelig.

u Det må ikke gjøres endringer på laserutstyret. Du kan

trygt bruke justeringsmulighetene som er beskrevet i

denne bruksanvisningen.

eller reflekterte laserstrålen. Det kan føre til

blending, uhell og øyeskader.

u Forsiktig! Ved bruk av andre betjenings- eller

justeringsinnretninger enn de som er oppgitt her,

eller andre prosedyrer, kan det oppstå farlig

strålingseksponering.

De nedenstående symbolene kan være av betydning for bruk

av elektroverktøyet. Legg merke til symbolene og deres

betydning. En riktig tolkning av symbolene hjelper deg med å

bruke elektroverktøyet en bedre og sikrere måte.

Symboler og deres betydning

Pass på at hendene ikke kommer inn

i sageområdet når elektroverktøyet

går. Ved kontakt med sagbladet er det

Bruk hørselvern. Innvirkning av støy

kan føre til at man mister hørselen.

Fareområde! Hold helst hender,

fingre eller armer borte fra dette

Pass på at fingrene dine ikke

kommer inn mellom de bevegelige

delene på glidearmen. Fingrene kan

klemmes og skades alvorlig.

Ta hensyn til sagbladets dimensjoner.

Hulldiameteren må passe uten klaring

på verktøyspindelen. Hvis det er

nødvendig å bruke reduksjonsstykker,

må reduksjonsstykkenes dimensjoner

passe til tykkelsen på hovedbladet,

sagbladets hulldiameter og diameteren

reduksjonsstykkene som fulgte med

markerte stedene (fordypningene)

eller i transporthåndtaket.

Du må aldri bære elektroverktøyet i

håndtaket på glidearmen.

Slå på laserverktøyet

gjæringsvinkelen til glidearmen holdes.

Viser de enkelte skrittene til innstilling

av den vertikale gjæringsvinkelen.

1. Løsne spennhåndtaket

gjæringsvinkelområder med

Sagbladets helning mot venstre (45° til

Sagbladets helning mot høyre (0° til

Glidearmens samlede svingområde (–

Produktbeskrivelse og

ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene.

Hvis ikke sikkerhetsanvisningene og

instruksene tas til følge, kan det oppstå

elektrisk støt, brann og/eller alvorlige

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å

lage langsgående og tverrsnitt med rett skjæring i tre.

Horisontale gjæringsvinkler fra –52° til +60° og vertikale

gjæringsvinkler fra 47° (venstre) til 47° (høyre) er mulig.

Effekten til elektroverktøyet er beregnet til saging av hardt

og mykt tre pluss spon- og fiberplater.

Ved bruk av tilsvarende sagblad er det mulig å sage

aluminiumsprofiler og kunststoff.

Illustrerte komponenter

bildet av elektroverktøyet på illustrasjonssiden.

Innkoblingssperre for av/på-bryter

Arm til forinnstilling av gjæringsvinkelen

Spennhåndtak for valgfri gjæringsvinkel (vertikal)(14)

Vinkelindikator for høyre gjæringsvinkelområde (0°

Justeringsskrue for dybdeanlegget

Låseskrue for lengdeanlegg

Skruknapp for innstilling av gjæringsvinkelområde

Utløpsåpning for laserstråle

Av/på-bryter for laser (sagelinjemerking)

Skruer for innleggsplaten

Klemskrue for lengdeanlegg

Stilleskrue for laserposisjoner (kant i kant)

gjæringsvinkel høyre)

Illustrert eller beskrevet tilbehør inngår ikke i standard-

Kapp- og gjæringssag GCM 12 GDL GCM 12 GDL GCM 12 GDL Artikkelnummer

Kapp- og gjæringssag GCM 12 GDL GCM 12 GDL GCM 12 GDL Startstrømbegrensing ● – ●

Støyemisjon målt i henhold til EN 62841-3-9.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå

93dB(A); lydeffektnivå 106dB(A). Usikkerhet K=3dB.

Støyutslippsverdien som er angitt i disse anvisningene er

målt iht. en standardisert målemetode og kan brukes til

sammenligning av elektroverktøy med hverandre. Den egner

seg også til en foreløpig estimering av støyutslippet.

Den angitte støyutslippsverdien representerer de

hovedsakelige bruksområdene til elektroverktøyet. Men hvis

elektroverktøyet brukes til andre formål, med andre

innsatsverktøy eller utilstrekkelig vedlikehold, kan

støyutslippet avvike fra det som er angitt. Dette kan føre til

en betydelig økning av støyutslippet for hele

For en nøyaktig vurdering av støyutslippet skal det også tas

hensyn til de tidene maskinen er slått av, eller går, men ikke

faktisk er i bruk. Dette kan redusere støyutslippet for hele

arbeidstidsrommet betraktelig.

Montering u Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på

Ta alle medleverte deler forsiktig ut av emballasjen.

Fjern all emballasjen til elektroverktøyet og tilbehøret som

ble levert sammen med verktøyet.

Kontroller før elektroverktøyet brukes første gang om alle

delene som er oppført nedenfor, fulgte med:

– Kapp- og gjæringssag med montert sagblad (40)

Merknad: Undersøk om verktøyet er skadet.

Før videre bruk av elektroverktøyet må

beskyttelsesinnretninger eller lett skadede deler

kontrolleres nøye med hensyn til feilfri og forskriftsmessig

funksjon. Kontroller om de bevegelige delene fungerer

feilfritt og ikke blokkeres, og at ingen deler er skadet.

Samtlige deler må være riktig montert og oppfylle alle

betingelser for å sikre en feilfri drift.

Skadede beskyttelsesinnretninger og deler må repareres

eller skiftes ut på en sakkyndig måte av et godkjent

Nødvendig verktøy i tillegg til det som inngår i

– Stjerneskrutrekker

– Fastnøkkel (størrelse: 8 mm)

– Ring-, fast- eller pipenøkkel (størrelser: 10 mm og 17

u Stram alltid låseknappen(11) før saging. Sagbladet

kan ellers kile seg fast i arbeidsstykket.

Stasjonær eller fleksibel montering u Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f.eks.

– Spenn fast føttene til elektroverktøyet på arbeidsflaten

med vanlige skrutvinger.Montere på et arbeidsbord fra Bosch

(GTA 2500 W, GTA 3700, GTA 3800) (se bilde b2)

GRA-arbeidsbordene til Bosch gir elektroverktøyet feste på

hver undergrunn med høydejusterbare føtter.

Emneunderlagene til arbeidsbenkene er til støtte av lange

u Les gjennom alle advarsler og instrukser som fulgte

med arbeidsbenken. Feil ved overholdelsen av

advarslene og instruksene kan medføre elektriske støt,

brann og/eller alvorlige skader.

u Sett arbeidsbenken korrekt opp før du monterer

elektroverktøyet. En feilfri oppbygging er viktig for å

forhindre at benken bryter sammen.

– Monter elektroverktøyet i transportstilling på

Støv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eike- eller bøkestøv gjelder som

kreftfremkallende, spesielt i kombinasjon med

tilsetningsstoffer til trebearbeidelse (kromat,

trebeskyttelsesmidler). Asbestholdig materiale må kun

bearbeides av fagfolk.

– Bruk helst et støvavsug som er egnet for dette materialet.

– Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal

u Unngå støv på arbeidsplassen. Støv kan lett antennes.

Støv-/sponavsuget kan blokkeres av støv, spon eller

avbrukne deler på arbeidsstykket.

– Slå av elektroverktøyet og trekk støpselet ut av

Ved oppsuging av spesielt helsefarlig, kreftfremkallende

eller tørt støv må du bruke en spesialstøvsuger.

Rengjøring av støvsugeradapteren

Rengjør støvsugeradapteren (24) jevnlig for å sikre optimal

– Trekk støvsugeradapteren (24) fra sponutkastet (23)

mens du dreier på den.

– Fjern bruddstykker fra arbeidsstykket og spon.

– Trykk støvsugeradapteren igjen dreiende på sponutkastet

til det smekker i lås over holderingen på sponutkastet.

Skifte sagblad (se bilde c1−c4)

u Før alle arbeider på elektroverktøyet utføres må

støpselet trekkes ut av stikkontakten.

u Bruk vernehansker ved montering av sagbladet.

Berøring av sagbladet medfører fare for skader.

Bruk kun sagblad med en maksimal godkjent hastighet som

er høyere enn elektroverktøyets tomgangsturtall.

Bruk kun sagblad som tilsvarer de tekniske dataene som er

angitt i denne bruksanvisningen og som er kontrollert jf.

Bruk kun sagblad som anbefales av elektroverktøy-

bearbeide. Dette hindrer overoppheting av sagtennene

Demontering av sagbladet

– Sett elektroverktøyet i arbeidsstilling.

– Skru låseskruen (42) for hånd til stangen (43) kan henge

– Trekk dekselet (46) forover og ned fra festeskruen (45).

Slik holdes vernedekselet i åpen stilling.

(17), og trykk samtidig på spindellåsen (47) til denne går

– Hold spindellåsen (47) inntrykt, og skru ut

unbrakoskruen (48) med urviseren (venstregjenger!).

– Ta av spennflensen (49).

– Ta ut sagbladet (40).

Montering av sagbladet

Om nødvendig må alle deler som skal monteres rengjøres før

– Sett det nye sagbladet på den indre spennflensen (50).

skjæreretning (pilretning på sagbladet) stemmer

overens med pilretningen på vernedekselet!

– Sett på spennflensen (49) og unbrakoskruen (48). Trykk

på spindellåsen (47) til den låses, og stram

unbrakoskruen mot urviseren.

– Løsne stangen (43) fra festeskruen (45), og før

pendelvernedekselet (4) ned igjen.

– Skyv dekselet (46) under festeskruen (45) igjen.

– Stram festeskruene (45) og (44) igjen.

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)158 | Norsk

1 609 92A 4CT | (20.07.2018) Bosch Power Tools

– Skyv stangen (43) tilbake til opprinnelig posisjon, og

stram låseskruen (42) igjen for hånd.

u Før alle arbeider på elektroverktøyet utføres må

støpselet trekkes ut av stikkontakten.

Transportsikring (se bilde A)

Transportsikringen (31) gjør det enklere å håndtere

elektroverktøyet ved transport til forskjellige steder.

Avsikring av elektroverktøyet (arbeidsstilling)

– Trykk glidearmen (28) på håndtaket (1) litt ned for å

avlaste transportsikringen (31).

– Trekk transportsikringen (31) helt ut.

– Før glidearmen (28) langsomt oppover.

Sikring av elektroverktøyet (transportstilling)

– Skyv glidearmen (28) helt bakover, og sikre den i denne

stillingen (se „Sikre glidearmen (se bilde B2)“, Side158).

Låsing av glidearmen

Glidearmens glidemekanisme (28) kan låses ved hjelp av

klemspaken (25). To posisjoner er da mulig for glidearmen:

– Glidearmen skjøvet helt bakover (for kapping)

Etter at sikringen av glidearmen (28) er opphevet, er hele

glidemekanismen klar for bruk.

– Trykk klemspaken (25) ned til den stopper.

– Klemkilen til klemspaken frigir de to nedre leddelene på

Sikre glidearmen (se bilde B2)

Glidearmen skjøvet helt bakover:

– Skyv glidearmen (28) bakover til den stopper.

– De to øvre leddelene på glidearmen står nå rett opp og er

– Trekk klemspaken (25) opp til klemkilen er plassert

mellom de to nedre leddelene til glidearmen.

– Glidearmen (28) som er skjøvet helt bakover, er dermed

Glidearmen trukket helt forover:

– Trekk glidearmen (28) forover til den stopper.

– Glidemekanismen er nå kjørt helt ut.

– Trekk klemspaken (25) opp til klemkilen er plassert

mellom de to nedre leddelene til glidearmen.

– Glidearmen (28) som er trukket helt forover, er dermed

Sagbordet kan forlenges på venstre og høyre side med

sagbordforlengelser (7).

– Vipp klemspaken (51) innover.

– Trekk sagbordforlengelsen (7) utover til ønsket lengde

– For å feste sagbordforlengelsen trekker du klemspaken

Flytte anleggsskinnen

Ved saging av horisontale og/eller vertikale gjæringsvinkler må du alt etter sageretningen trekke den venstre eller høyre

– Løsne låseskruen (52).

– Løsne låseskruen (52).

– Trekk den venstre justerbare anleggsskinnen (5) helt ut.

– Løft den justerbare anleggsskinnen opp og bort.

– Fjern låseskruen (52).

– Løsne låseskruen (52).

– Trekk den høyre justerbare anleggsskinnen (5) helt ut.

– Løft den justerbare anleggsskinnen opp og bort.

(høyre/venstre)Stille inn dempingen på glidearmen (se bilde F)

Glidemekanismen til glidearmen (28) er forhåndsinnstilt i

fabrikken og ikke dempet ved levering av elektroverktøyet.

Du kan innstille dempingen til glidemekanismen individuelt

hard – kontrollerte arbeidsbevegelser;

myk – raske sagsnitt.

– Løsne de to stilleskruene (54) med unbrakonøkkelen (4

Feste emnet (se bilde G)

For å oppnå en optimal arbeidssikkerhet må arbeidsstykket

alltid spennes fast.

Ikke bearbeid arbeidsstykker som er for små til å kunne

– Trykk emnet hardt mot anleggsskinnen (6).

– Sett skrutvingen (19) som følger med, i et av borehullene

(55) som er beregnet for dette formålet.

– Løsne vingeskruen (56), og tilpass skrutvingen til emnet.

Trekk vingeskruen fast igjen.

– Spenn fast emnet ved å dreie gjengestangen (57).

Innstilling av horisontal gjæringsvinkel

For å sikre presise snitt må du etter intensiv bruk kontrollere

elektroverktøyets grunnleggende innstillinger og eventuelt

justere disse (se „Kontrollere og justere de grunnleggende

innstillingene“, Side162).

u Stram alltid låseknappen(11) før saging. Sagbladet

kan ellers kile seg fast i arbeidsstykket.

Stille inn horisontal standardgjæringsvinkel (se bilde H)

Det er hakk på sagbordet, beregnet for rask og nøyaktig

innstilling av horisontale gjæringsvinkler som brukes ofte

eller høyre til ønsket hakk.

– Slipp deretter armen. Armen må da følbart gå i lås i

– Stram låseknotten (11) igjen.

Stille inn ønskede horisontale gjæringsvinkler (se bilde I)

Den horisontale gjæringsvinkelen kan stilles inn i et område

fra 52° (venstre) til 60° (høyre).

– Løsne låseknotten (11) hvis den er strammet.

– Trekk i spaken (12), og trykke samtidig på låseklemmen

(10) til den låses i sporet som er beregnet for denne. Da

blir sagbordet fritt bevegelig.

– Drei sagbordet (38) mot venstre eller høyre med

låseknotten til vinkelindikatoren (58) viser ønsket

horisontal gjæringsvinkel.

– Stram låseknotten (11) igjen.

– For å låse opp spaken (12) igjen (for innstilling av

horisontale standard gjæringsvinkler) trekker du spaken

Låseklemmen (10) går tilbake til opprinnelig posisjon og

spaken (12) kan igjen låses i hakkene (15).

Innstilling av vertikal gjæringsvinkel

For å sikre presise snitt må du etter intensiv bruk kontrollere

elektroverktøyets grunnleggende innstillinger og eventuelt

justere disse (se „Kontrollere og justere de grunnleggende

innstillingene“, Side162).

Den vertikale gjæringsvinkelen kan stilles inn i et område fra

47° (venstre) til 47° (høyre).

For rask og nøyaktig innstilling av vertikale gjæringsvinkler

som brukes ofte er det beregnet anlegg for vinklene 0°,

Stille inn venstre vertikale gjæringsvinkelområde (45° til

– Trekk den venstre justerbare anleggsskinnen (5) helt ut

(se „Flytte anleggsskinnen“, Side158).

– Løsne spennhåndtaket (13).

– Sving glidearmen (28) mot venstre med håndtaket (1) til

vinkelindikatoren (33) viser den ønskede vertikale

– Hold glidearmen (28) i denne stillingen, og stram

spennhåndtaket (13) igjen.

Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

Stille inn høyre vertikale gjæringsvinkelområde (0° til

– Trekk den høyre justerbare anleggsskinnen (5) helt ut (se

„Flytte anleggsskinnen“, Side158).

– Løsne spennhåndtaket (13).

– Vipp glidearmen (28) ut av 0°-stillingen og litt mot

venstre med håndtaket (1), og drei på skruknappen (39)

til ønsket vertikalt gjæringsvinkelområde vises.

– Sving glidearmen (28) mot høyre med håndtaket (1) til

vinkelindikatoren (21) viser den ønskede

– Hold glidearmen (28) i denne stillingen, og stram

spennhåndtaket (13) igjen.

Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

Stille inn vertikal standard gjæringsvinkel 0°

For at det skal være enkelt å stille inn den vertikale

standardgjæringsvinkelen 0° igjen, stopper

skruknappen (39) i det venstre vertikale

gjæringsvinkelområdet.

– Sving glidearmen (28) fra høyre over 0°-posisjonen.

Stille inn hele det samlede vertikale

gjæringsvinkelområdet (–47° til +47°)

– Trekk de to justerbare anleggsskinnene (5) helt ut (se

„Flytte anleggsskinnen“, Side158).

– Løsne spennhåndtaket (13).

– Vipp glidearmen (28) ut av 0°-stillingen og litt mot

venstre med håndtaket (1), og drei på skruknappen (39)

til ønsket vertikalt gjæringsvinkelområde vises.

– Sving glidearmen (28) mot venstre eller høyre med

håndtaket (1) til vinkelindikatoren (33) eller (21) viser

den ønskede vertikale gjæringsvinkelen.

– Hold glidearmen (28) n denne stillingen, og stram

spennhåndtaket (13) igjen.

Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

Stille inn vertikal standardgjæringsvinkel 22,5° (se bilde

u Vær oppmerksom på nettspenningen! Spenningen til

strømkilden må stemme overens med angivelsene på

elektroverktøyets typeskilt.

– For å slå på elektroverktøyet skyver du først

innkoblingssperren (2) mot midten og trykker deretter

på av/på-bryteren (59) og holder den inne.

– For å slå av slipper du av/på-bryteren (59).

Startstrømbegrensing

Den elektroniske startstrømbegrensningen begrenser

effekten ved innkobling av elektroverktøyet og muliggjør

Generelle informasjoner om saging

u Stram alltid låseknappen (11)og spennhåndtaket

(13)før saging. Sagbladet kan ellers kile seg fast i

u Ved alle snitt må du først passe på at sagbladet aldri

kan berøre anleggsskinnen, skrutvingene eller andre

maskindeler. Fjern eventuelt monterte hjelpeanlegg

eller tilpass disse på tilsvarende måte.

Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for

Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket

må alltid ha en rett kant som anleggskinnen kan legges mot.

Lange og tunge emner må støttes eller noe må legges under

Sørg for at pendelvernedekselet fungerer korrekt og kan

beveges fritt. Pendelvernedekselet må åpnes når glidearmen

føres nedover. Når glidearmen føres oppover, må

pendelvernedekselet lukke seg igjen over sagbladet og låses

i den øverste posisjonen til verktøyarmen.

Markere sagelinjen (se bilde M)

To laserstråler viser sagbladets skjærebredde. Slik kan du

plassere emnet helt nøyaktig til sagingen, uten at

vernedekselet må åpnes.

– Slå på laserstrålene med bryteren (60).

– Rett markeringen din på arbeidsstykket opp langs de to

Merknad: Kontroller før saging at sagelinjen fortsatt vises

riktig (se „Justering av laseren“, Side162). Laserstrålene

kan f.eks. forskyves av vibrasjoner ved intensiv bruk.

Brukerens plassering (se bilde N)

u Ikke still deg opp på linje med sagbladet foran

elektroverktøyet, men alltid litt på siden av sagbladet.

Slik er kroppen din beskyttet mot et mulig tilbakeslag.

– Hold hender, fingre og armer borte fra det roterende

– Ikke legg armene i kryss foran glidearmen.(28).

Skifte innleggsplater (se bilde O)

De røde innleggsplatene (9) kan slites etter lengre bruk av

Skift ut defekte innleggsplater.

– Sett elektroverktøyet i arbeidsstilling.

– Skru ut skruene (61) med unbrakonøkkelen (4 mm) (17),

og ta ut de gamle innleggsplatene.

– Legg inn den nye høyre innleggsplaten.

– Skru innleggsplaten på så langt til høyre som mulig med

skruene (61), slik at sagbladet ikke kommer i berøring

med innleggsplaten noe sted langs den mulige

trekkbevegelseslengden.

– Gjenta trinnene analogt for den nye venstre

Minimumstørrelse på emner (= alle emner som kan spennes fast med den medfølgende skrutvingen (19) til venstre eller

høyre for sagbladet): 160 x 335 mm (lengde x bredde)

Maksimal kuttdybde (0°/0°): 104 mm

u Stram alltid låseknappen (11)og spennhåndtaket

(13)før saging. Sagbladet kan ellers kile seg fast i

Sage uten trekkbevegelse (kapping) (se bilde P)

– Skyv glidearmen (28) helt bakover, og sikre den i denne

stillingen (se „Sikre glidearmen (se bilde B2)“, Side158).

Kontroller at dybdeanlegget (30) er trykt helt inn og at

justerskruen (29) passer i utsparingen uten å berøre

dybdeanlegget når glidearmen beveges.

– Spenn arbeidsstykket fast i henhold til målene.

– Still inn ønsket gjæringsvinkel (horisontal og/eller

– Før glidearmen (28) langsomt ned med håndtaket (1).

– Sag gjennom arbeidsstykket med jevn fremføring.

– Slå av elektroverktøyet og vent til sagbladet er helt

– Før glidearmen (28) langsomt oppover.

Sage med trekkbevegelse (se bilde Q)

ekstrem lettgående glidearmen kan føre til alvorlige

skader hvis du er uoppmerksom et øyeblikk.

– Oppheve sikringen av glidearmen (28) (se „Oppheve

sikringen av glidearmen (se bilde B1)“, Side158).

Kontroller om hele glidemekanismen fungerer ved å

trekke ut glidearmen (28) og skyve den tilbake.

– Spenn arbeidsstykket fast i henhold til målene.

– Still inn ønsket gjæringsvinkel (horisontal og/eller

vertikal) ved behov.

– Trekk glidearmen (28) bort fra anleggsskinnen (6) med

håndtaket (1) til sagbladet er foran emnet.

– Slå på elektroverktøyet (se „Slå på (se bilde L)“,

– Før glidearmen (28) langsomt ned med håndtaket (1).

– Trykk glidearmen (28) i retning anleggsskinnen (6), og

sag jevnt gjennom emnet.

– Slå av elektroverktøyet og vent til sagbladet er helt

– Før glidearmen (28) langsomt oppover.

Saging av like lange emner (se bilde R)

Til enkel saging av like lange emner kan du bruke

lengdeanlegget (36) (tilbehør).

Du kan montere lengdeanlegget på begge sider av

sagbordforlengelsen (7).

– Løsne låseskruen (35), og legg lengdeanlegget (36) over

– Stram låseskruen (35) igjen.

– Still inn sagbordforlengelsen (7) på ønsket lengde (se

„Forlenge sagbordet (se bilde C)“, Side158).

Stille inn dybdeanlegget (sage rille) (se bilde S)

Dybdeanlegget må justeres hvis du skal sage en not eller

bruke et avstandsanlegg.

– Sving dybdeanlegget (30) utover.

– Sving glidearmen (28) til ønsket stilling med håndtaket

Ved saging av buede eller urunde arbeidsstykker må disse

sikres ekstra mot gliding. På skjærekanten må det ikke

oppstå en spalte mellom arbeidsstykket, anleggsskinnen og

Om nødvendig må du lage spesielle holdere.

Du kan bearbeide profillister på to forskjellige måter:

Dessuten kan du avhengig av bredden på profillisten utføre

snittene med eller uten sleideføring.

Prøv alltid den innstilte gjæringsvinkelen (horisontal og/eller

vertikal) på en trebit først.

For å sikre presise snitt må du etter intensiv bruk kontrollere

laserstrålene og eventuelt stille inn på nytt.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

Et Bosch-serviceverksted utfører disse arbeidene raskt og

Merknad: Når laserfunksjonen skal tastes, må

elektroverktøyet være koblet til strømforsyningen.

u Mens du justerer laseren (f.eks. ved bevegelse av

glidearmen) må du aldri trykke på av/på-bryteren. En

ufrivillig starting av elektroverktøyet kan føre til skader.

– Sett elektroverktøyet i arbeidsstilling.

– Drei sagbordet (38) til hakket (15) for 0°. Spaken (12)

– Før glidearmen (28) langsomt ned med håndtaket (1).

– Rett arbeidsstykket slik opp at tennene til sagbladet er i

flukt med skjærelinjen.

– Hold arbeidsstykket fast i denne posisjonen og før

glidearmen langsomt opp igjen.

– Spenn arbeidsstykket fast.

– Slå på laserstrålene med bryteren (60).

Laserstrålene må over hele lengden og på høyre og venstre

side være i samme avstand fra avmerket skjærelinje på

arbeidsstykket, også når glidearmen føres ned.

Ta av laserbeskyttelsesdekselet (se bilde T2)

– Løsne de to skruene (63) til laserbeskyttelsesdekselet

Merknad: For å nå den fremre skruen på

laserbeskyttelsesdekselet må du svinge glidearmen litt

ned til unbrakonøkkelen kan stikkes gjennom en av

slissene på pendelvernedekselet.

Stille inn flukt (se bilde T3)

– Ta av laserbeskyttelsesdekselet (27).

1. Stille inn den høyre laserstrålen:

– Drei den bakre stilleskruen (64) med unbrakonøkkelen

(18) til den høyre laserstrålen hele veien er parallell med

Da beveges også den venstre laserstrålen samtidig.

høyre, skruing med urviserne beveger laserstrålen fra høyre

til den avmerkede sagelinjen på emnet som den høyre

Skruing mot urviserne beveger laserstrålen fra venstre mot

høyre, skruing med urviserne beveger laserstrålen fra høyre

– Fest laserbeskyttelsesdekselet (27) igjen.

unbrakonøkkelen (18). Ikke skru skruen helt ut.

– Forskyv montasjeplaten til laseren mot høyre eller venstre

til laserstrålene over hele lengden er parallelle til

avmerket skjærelinje på arbeidsstykket.

– Hold monteringsplaten til laseren i denne posisjonen, og

stram festeskruen (65) igjen.

– Etter innstillingen sjekker du igjen om den er kant i kant

med skjærelinjen. Juster eventuelt laserstrålene på nytt

med stilleskruene (64).

– Fest laserbeskyttelsesdekselet (27) igjen.

Stille inn sideavviket når glidearmen beveges (se bilde

Ikke skru skruene helt ut.

– Forskyv huset til laseren mot høyre eller venstre til

laserstrålene ikke lenger avviker ut mot siden når

glidearmen beveges nedover.

– Etter innstillingen sjekker du igjen om den er kant i kant

med skjærelinjen. Juster eventuelt laserstrålene på nytt

med stilleskruene (64).

– Hold huset til laseren i denne posisjonen, og stram

festeskruene (66) igjen.

– Fest laserbeskyttelsesdekselet (27) igjen.

Kontrollere og justere de grunnleggende

For å sikre presise snitt må du etter intensiv bruk kontrollere

elektroverktøyets grunninnstillinger og eventuelt innstille

disse. Hertil trenger du erfaring og tilsvarende

Et Bosch-serviceverksted utfører disse arbeidene raskt og

Stille inn vertikal standard gjæringsvinkel 0°

– Sett elektroverktøyet i transportstilling.

Stille inn (se bilde U2)

– Løsne spennhåndtaket (13).

– Løsne de to stilleskruene (67) (minst 1 omdreining) med

– Stram spennhåndtaket (13) igjen. Deretter strammer du

først stilleskruen (69) og deretter stilleskruene (67)

Hvis vinkelindikatorene (33) og (21) ikke er på linje med 0°-

merkene på skalaen (32) etter innstillingen, løsner du

festeskruene til vinkelindikatorene med en

stjerneskrutrekker og justerer vinkelindikatorene langs 0°-

Stille inn vertikal standardgjæringsvinkel 45° (venstre)

– Sett elektroverktøyet i arbeidsstilling.

må låses ordentlig i hakket.

– Løsne spennhåndtaket (13), og sving glidearmen mot

Stille inn (se bilde V2)

mm) til hele armen på vinkelmåleren flukter med

– Stram spennhåndtaket (13) igjen.

Hvis vinkelindikatoren (33) og (21) ikke er på linje med 45°-

merkene på skalaen (32) etter innstillingen, kontrollerer du

først 0°-innstillingen for den vertikale gjæringsvinkelen og

vinkelindikatorene på nytt. Deretter gjentar du innstillingen

av den vertikale 45°-gjæringsvinkelen.

Stille inn vertikal standard gjæringsvinkel 45° (høyre)

– Sett elektroverktøyet i arbeidsstilling.

– Drei sagbordet (38) til hakket (15) for 0°. Spaken (12)

må låses ordentlig i hakket.

– Trekk den høyre justerbare anleggsskinnen (5) helt ut.

– Løsne spennhåndtaket (13).

– Vipp glidearmen ut av 0°-stillingen og litt mot

venstre med håndtaket (1), og drei på

skruknappen (39) til det høyre vertikale

gjæringsvinkelområdet vises.

– Sving glidearmen med håndtaket (1) mot høyre til den

Stille inn (se bilde W2)

mm) til hele armen på vinkelmåleren flukter med

– Stram spennhåndtaket (13) igjen.

Hvis vinkelindikatoren (33) og (21) ikke er på linje med 45°-

merkene på skalaen (32) etter innstillingen, må du først

kontrollere 0°-innstillingen for den vertikale

gjæringsvinkelen og vinkelindikatorene igjen. Deretter

gjentar du innstillingen av den vertikale 45°-

Stille inn skala for horisontale gjæringsvinkler

– Sett elektroverktøyet i arbeidsstilling.

anleggsskinnen (6) og sagbladet (40) på sagbordet (38).

Hele armen på vinkelmåleren må flukte med sagbladet (40).

Stille inn (se bilde X2)

– Trekk skruene fast igjen.

Hvis vinkelindikatoren (58) etter innstillingen ikke er på linje

med 0°-merket på skalaen (37), løsner du skruen (73) med

en stjerneskrutrekker og retter inn vinkelindikatoren langs

Stille inn spennhåndtakets klemkraft (13) (se bilde Y)

Klemkraften til spennhåndtaket (13) kan justeres.

– Klemkraften til spenngrepet må kunne holde glidearmens

stilling sikkert i enhver vertikal gjæringsvinkel.

– Løsne på spennhåndtaket (13).

– Drei stillskruen (74) mot urviseren med en pipenøkkel

(17mm) for å redusere klemkraften, eller drei den med

urviseren for å øke klemkraften.

– Still inn en vertikal gjæringsvinkel, stram spennhåndtaket

(13) igjen og kontroller om ønsket klemkraft er nådd.

Transport (se bilde Z)

Før en transport av elektroverktøyet må du utføre følgende

– Skyv glidearmen (28) helt bakover, og sikre den i denne

stillingen (se „Sikre glidearmen (se bilde B2)“, Side158).

– Kontroller at dybdeanlegget (30) er trykt helt inn og at

justerskruen (29) passer gjennom utsparingen uten å

berøre dybdeanlegget når glidearmen beveges.

Bosch Power Tools 1 609 92A 4CT | (20.07.2018)164 | Suomi 1 609 92A 4CT | (20.07.2018) Bosch Power Tools – Før glidearmen ned til transportsikringen (31) kan

– Skyv sagbordforlengelsene (7) helt inn.

– Still inn en vertikal gjæringsvinkel på 0°, og stram

spennhåndtaket (13).

– Drei sagbordet (38) mot venstre til det stopper, og stram

– Bind strømledningen sammen med borrelåsen (75).

– Fjern alle tilbehørsdelene som ikke kan monteres fast på

– For transport holder du i de støpte håndtakene (16) på

sidene på sagbordet. u Ved transport av elektroverktøyet må du bare bruke transportinnretningene, aldri

beskyttelsesinnretningene, glidearmen (28) eller

Service og vedlikehold

Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må

dette gjøres av Bosch eller Bosch-serviceverksteder, slik at

det ikke oppstår fare for sikkerheten.

Rengjøring u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Vernedekselet må alltid bevege seg fritt og kunne stenges

automatisk. Hold derfor området rundt vernedekselet alltid

– Fjern støv og spon etter hver arbeidsoperasjon ved å

blåse gjennom med trykkluft eller bruke en pensel.

– Rengjør gliderullen (20) og glidearmen (28) med jevne

Sagblad for tre og platematerialer, paneler og lister

Sagblad 305 x 30 mm, 60 tenner 2 608 641 768

Sagblad for plast og ikke-jernholdige metaller

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Du finner

også sprengskisser og informasjon om reservedeler på

Boschs kundeveilederteam hjelper deg gjerne hvis du har

spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10‑sifrede produktnummeret som er angitt på

Elektroverktøy, tilbehør og emballasje må leveres inn til

miljøvennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Jf. det europeiske direktivet 2012/19/EU vedr. gamle

elektriske og elektroniske apparater og tilpassingen til

nasjonale lover må gammelt elektroverktøy som ikke lenger

kan brukes, samles inn og leveres inn til en miljøvennlig

EU-overensstemmelseserklæring

Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem-

melse med alle gældende bestemmelser i følgende direktiver og forordnin-

ger og opfylder følgende standarder.

Tekniske bilag ved: *

Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse

med alle relevante bestemmelser i direktivene og forordningene nedenfor og

med følgende standarder.

Teknisk dokumentasjon hos: *
