BRUKSANVISNING BioTec ScreenMatic 60000 OASE

i Brug kun enheden, när beholderdækslet er lagt på.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.
• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Behållarlocket innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 20 cm avständ mellan implantat och magnet.
• Apparaten får inte användas om kåpan är defekt.
• Apparaten får inte användas om elkabeln är defekt.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Koppla loss apparaten från elnätet vid åskväder för att undvika skador på elektroniken.
• Överspänning i nätet kan leda till driftstörningen i apparaten. Mer information om detta finns i kapitlet "Störningsåtgärder". (→ Felavhjälpning)
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• Avsedd för rengöring av trädgårdsdammar.
• Med hänsyn till tekniska data. (→ Apparatdata)
• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden)

För apparaten gäller följande begränsningar:

• Använd aldrig apparaten med annan annan vätska än vatten.
• Får inte användas för industriella ändamål.
• Inte lämplig för saltvatten.

- Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.

Produktbeskrivning

Apparatens konstruktion

BioTec ScreenMatic ^2 40000, 60000

1	Ingångar, 2 st
2	Vattenfördelare
3	Fördelningsförlängning
4	Borste, för regelbunden rengöring av ScreenMatic-silen
5	SubstratrörBioTec ScreenMatic^2 40000: 2 stBioTec ScreenMatic^2 60000: 3 st
6	Skiljevägg, kan tas ut inför underhåll
7	Filtersvamp, 8st
8	Plugg för att försluta utgången (14)När filtersvamparna rengörs och utgången är försluten kan inget smutsvatten rinna tillbaka till dammen
9	Smutsutlopp
10	Svamprengörare
11	Hållare för svamprengörare
12	Dragspjäll för smutsutlopp
13	Smutskorg
14	Utgång

1	Ingångar, 2 st
2	Vattenfördelare
3	Fördelningsförlängning
4	Borste, för regelbunden rengöring av ScreenMatic-silen
5	Substratrör, 4 st
6	Skiljevägg, kan tas ut inför underhåll
7	Filtersvamp, 16 st
8	Plugg för att försluta utgången (14)När filtersvamparna rengörs och utgången är försluten kan inget smutsvatten rinna tillbaka till dammen
9	Smutsutlopp
10	Svamprengörare
11	Hållare för svamprengörare
12	Dragspjäll för smutsutlopp
13	Smutskorg
14	Utgång

BioTec ScreenMatic ^2 145000

1	Ingångar, 2 st
2	Vattenfördelare
3	Fördelningsförlängning
4	Borste, för regelbunden rengöring av ScreenMatic-silen
5	Skiljevägg
6	Substratrör, 12 st
7	Utgång
8	Filtersvamp, 18 st
9	Plugg för att försluta utgången (14)När filtersvamparna rengörs och utgången är försluten kan inget smutsvatten rinna tillbaka till dammen
10	Smutsutlopp
11	Smutskorg
12	Svamprengörare

ScreenMatic-bandenhet

1	Manöverbox
2	Kontrollpanel
3	Sensor på undersidan av manöverboxenNär sensorn kommer i kontakt med vatten på ScreenMatic-silen kommer en automatisk rengöring att utlösas
4	AvstrykareStryker av smutsen från ScreenMatic-silen och matar den till smutskorgen
5	ScreenMatic-sil
6	Markering "Max. vattensvall"Smuts spolas ev. ut ur smutskorgen när vattensvallet från vattenfördelaren överskrider markeringen
7	TransformerSpänningsförsörjning för manöverbox och motor
8	MotorDrivanordning för ScreenMatic-bandenhet

Egenskaper

• Högeffektivt genomströmningsfilter för dammar upp till 40 m ^3 , 60 m ^3 , 90 m ^3 eller 140 m ^3 .
• Elektriskt driven ScreenMatic-sil för automatisk grovsmutsavskiljning.
• Endast mindre underhåll av filtret krävs tack vare grovsmutsavskiljningen.
• Bottenavlopp med reglage för borttagning av smuts från filtersystemet.
• Komfortabel rengöring av filtersvamparna direkt i filtret.
• Svamprengörare och hållare för att fästa svamprengöraren på behållaren.
• Optimalt anpassade för OASE AquaMax Eco filterpumpar.
• Direkta anslutningsmöjligheter för OASE UVC-reningsenheter i serierna Vitronic 18W/24W/36W, Bitron C och Bitron Eco.
• Användning av olika slags filtermedia för optimal utveckling av filterbiologin.

Tekniska data
Apparatdata

BioTec ScreenMatic2			40000	60000	90000	145000
Nätdel	Primär märkspänning	V AC	230	230	230	230
	Nätfrekvens	Hz	50	50	50	50
	Sekundär märkspänning	V DC	12	12	12	12
	Tillåten omgivningstemperatur	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Manöverbox	Effektförbrukning	W	5	5	5	5
	Tillåten omgivningstemperatur	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Kabellängd	Nätdel	m	2,10	2,10	2,10	2,10
	Manöverbox	m	5,00	5,00	5,00	5,00
Filtersvamp	Antal blå	ST	2	2	4	4
	Antal röd	ST	3	3	6	7
	Antal violett	ST	3	3	6	7
Special filtergranulat		kg	2,50	3,50	5	14,50
Separation av grov smuts		μm	300	300	300	300
Tillåten vattentemperatur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Ingång	Antal	ST	2	2	2	2
	Anslutning slang	mm	25, 32, 38	25, 32, 38	25, 32, 38, 50	25, 32, 38, 50
			G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2, G2	G1, G11⁄4, G11⁄2, G2
	Anslutning UVC-förreningsenhet		Bitron C 36 W /55 W / 72 W / 110 W Bitron Eco 120 W / 180 W / 240 W Vitronic 18 W / 24 W / 36 W
Utgång	Antal	ST	1	1	1	1
	Anslutning		DN 75	DN 75	DN 110	DN 110
Smutsutgång	Antal	ST	1	1	1	1
	Anslutning		DN 50	DN 50	DN 50	DN 75
Cirkulationseffekt	min.	l/h	4000	6000	8000	8000
	max.	l/h	9000	11000	12500	17500
Maximal damm-volym	utan fisk	m^3	40	60	90	140
	med fisk	m^3	20	30	45	70
	med koi	m^3	10	15	22,5	35
Mått	Längd	mm	788	788	788	1200
	Bredd	mm	590	590	590	800
	Höjd	mm	454	554	654	760
Vikt	utan vatten	kg	20	25	30	115

Tillåtna vattenvärden

Typ		Färskvatten	Poolvatten	Saltvatten
pH-värde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hårdhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridhalt	mg/l	<250	<250	<22000
Salthalt	%	<0,4	<0,4	<4
Total torr rest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Installation och anslutning

Åtkomst till apparaten

• Ta av behållarlocket: Åtkomst till manöverboxen.
• Ställ upp silhållaren: Åtkomst till filtersvampar, substratrör, skiljevägg och utgång.

Ta av behållarlocket

BioTec ScreenMatic ^2 40000, 60000, 90000

• Lossa på de båda spärrkrokarna, lyft upp locket och ta sedan av det.
  BioTec ScreenMatic ^2 145000
• Lyft på locket i handtagen och ta sedan av det.
• Vid leverans är handtagen inte monterade.

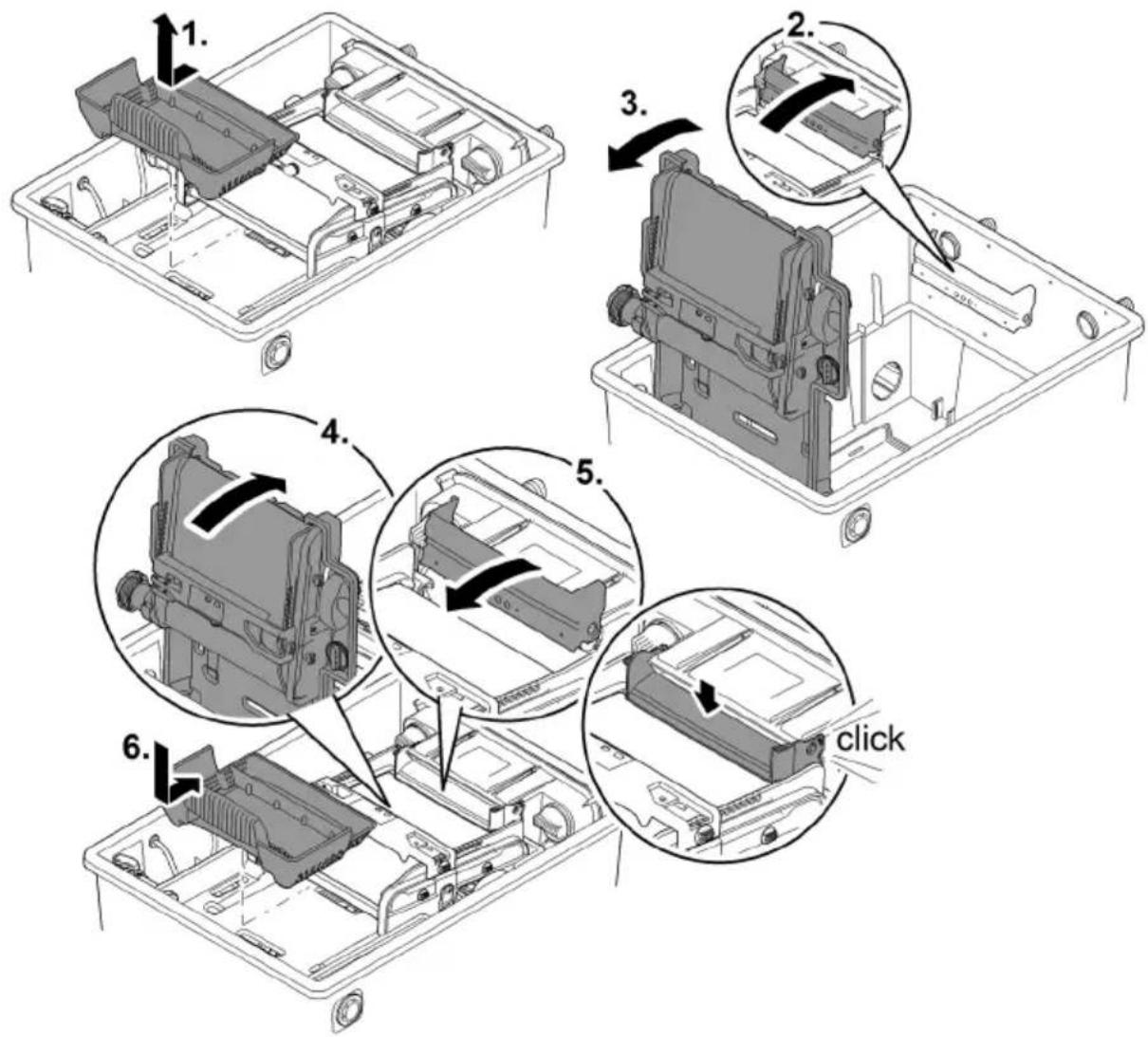

Fälla upp/ned silhållaren

Gör så här:

Öppna

1. Ta ut smutskorgen.
2. Ställ upp fördelningsförlängningen.
3. Fäll upp silhållaren med ScreenMatic-bandenhet.
   Stänga
4. Fäll försiktigt ned silhållaren.
5. Tryck ned fördelningsförlängningen tills den snäpper in hörbart.
6. Sätt in smutskorgen.

1. 2. 3. 4. 5. 6. click

BTC0052

WARNING

Risk för allvarliga personskador eller dödsolyckor av elektriskt slag.

Skyddsåtgärder vid simbassänger:

▶ Använd enbart elektriska apparater eller installationer med en nominell spänning U ≤ 12 V.
- Vid elektriska installationer med en nominell spänning UAC > 12 V krävs minst 2 m avständ till vattnet.

WARNING

På grund av den höga vikten från apparaten finns det risk för att ryggraden skadas eller händer eller armar kläms in vid transport. Apparaten väger mer än 25 kg.

▶ Lyft och bär behållaren i handtagen med hjälp av minst fyra personer för att avlasta ryggraden.
▶ Skydda dina händer och armar så att de inte kläms in.
▶ Transportera inte behållaren om den är fylld med vatten.

Elektriska komponenter i filtersystemet använder märkspänningen U_DC = 12 V. Försörjningsspänningen avges från en extern transformator som är ansluten till elnätet.

• Filtersystem med monterad UVC-förreningsenhet:
• Filtersystemet och transformatorn ska placeras minst 2 m från vattnet.
• Filtersystem utan monterad UVC-förreningsenhet:
• Filtersystemet kan stå direkt vid vattnet. Transformatorn ska placeras minst 2 m från vattnet.

Med en noggrann planering och hänsyn till omgivningens förutsättningar uppnår du optimala driftsförhållanden.

• När filtret är påfyllt har den en hög vikt. Välj därför ett lämpligt underlag (minst plattbeläggning, helst betong), för att undvika att det sätter sig.
• Justera bottenplattan så att den är vågrät
• Planera in tillräckligt utrymme för att utföra rengöring och underhåll.
• Led in smutsvattnet i avloppsnätet eller så långt från dammen så att det inte kan rinna tillbaka i dammen.
• Inloppet till dammen får inte befinna sig högre än utloppet från filtersystemet (t ex över trädgårdsbäck eller vattenfall).

Som vattenretur till dammen är en bäck eller ett vattenfall perfekt.

- Det filtrerade dammvattnet kan därmed anrikas med syre innan det flyter tillbaka till dammen.

≥2 m

BTC0048

Ingångar

Filtersystemet har två ingångar med koniska slanganslutningar.

• Anslut en filterpump.
• Anslut en UVC-förreningsenhet. (→Ansluta UVC-förrening)
• Om en ingång inte används ska en sluten konisk slanganslutning monteras.
• Vid leverans är de koniska slanganslutningarna förslutna.

Förutsättning:

• Behållaren är öppen. (→ Ta av behållarlocket)
• Silhållaren har fällts upp. (→ Fälla upp/ned silhållaren)

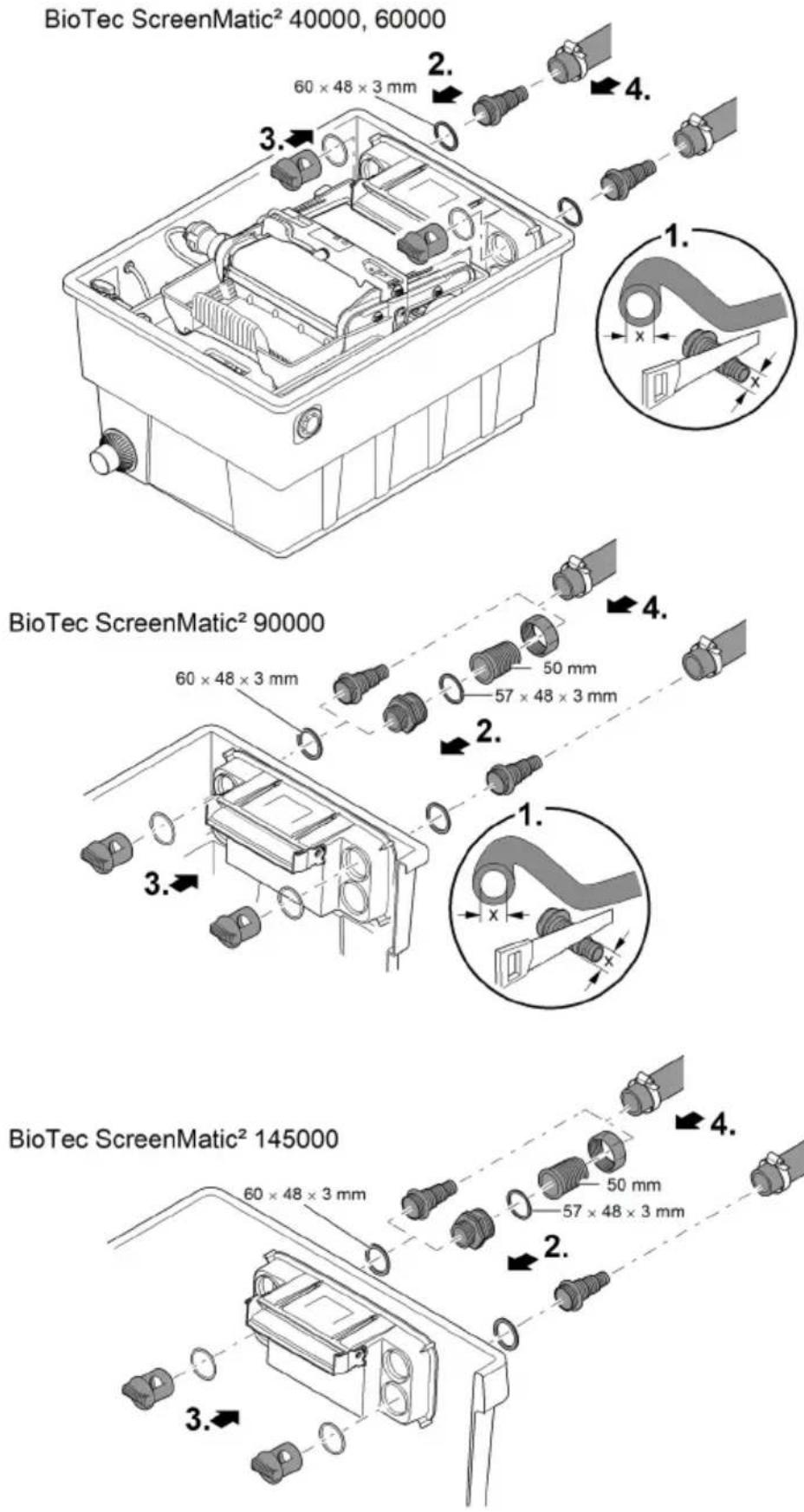

Ansluta filterpump

Gör så här:

1. Korta av den koniska slangkopplingen så att den passar till den använda slangens diameter.
   – Därigenom reduceras tryckförlusterna.
2. Sätt in den koniska slangkopplingen inkl. flat packning i inloppsöppningen.
3. Skruva fast genomsläppsskruven inkl. O-ring på den koniska slangkopplingen och dra åt handfast.
   — BioTec ScreenMatic ^2 145000: Alternativt kan en slangkoppling 50 mm monteras.
4. Skjut slangklämman över slangen, sätt slangen på slangkopplingen och säkra med slangklämman.

BioTec ScreenMatic² 40000, 60000 60 × 48 × 3 mm BioTec ScreenMatic² 90000 60 × 48 × 3 mm BioTec ScreenMatic² 145000 60 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 2. 2. 3. 4. 4. 2. 3. 4.

BTC0058

Ansluta UVC-förrening

Montera utgången

Förutsättning:

• Behållaren är öppen. (→ Ta av behållarlocket)
• Silhållaren har fällts upp. (→ Fälla upp/ned silhållaren)

Gör så här:

1. Sätt in UVC-reningsenheten inkl. flat packning i inloppsöppningen.
2. Skruva fast genomsläppsskruven inkl. O-ring på den koniska slangkopplingen och dra åt handfast.
3. Läs igenom bruksanvisningen för UVC-reningsenheten.

60 × 48 × 3 mm 1. 2. 60 × 48 × 3 mm

BTC0059

Utgångar

• Använd rena rörledningar.
• Använd inga rätvinkliga rörböjar. Högsta effektivitet uppnås med böjar med en maximal vinkel på 45°.
• Stillastående vatten har vid kraftig frost inte plats att utvidgas och leder till att rörledningarna spräcks sönder. Dra därför rörledningar och slangar med ett fall (50 mm/m) så att de kan tomköras.
• Mått för rörledningen: (→ Apparatdata)

Stötta upp anslutna rör. Detta förbättrar rörkonstruktionens stabilitet och förhindrar att rören hänger ned.

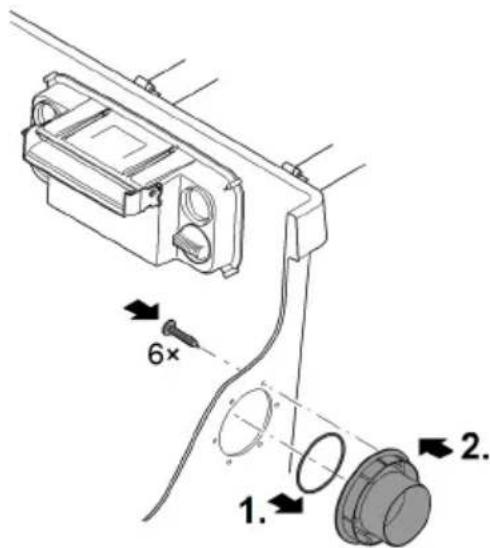

Montera utgången

BioTec ScreenMatic ^2 145000: Vid leverans är utgången inte monterad.

Förutsättning:

- Behållaren är öppen. (→ Ta av behållarlocket)

Gör så här:

1. Skjut O-ringen på utloppet.

2. Sätt in utloppet i behållarens vägg utifrån.

- Markeringen måste peka uppåt och vara justerad mot borrhålen i behållarens vägg.

1. Skruva fast utloppet på behållarens vägg med tre skruvar med kullrig skulle från insidan.

— Dra åt alla skruvar korsvis så att packningen ligger emot jämnt.

- Om en batteridriven skruvdragare används: Ställ inte den batteridrivna skruvdragare på "borrning" eftersom det då finns risk för att de självskurna gångorna skadas. Efterdra sedan skruvarna med en torx-skruvmejsel.

6× 1. 2.

BTC0064

Montera smutsutgång

BioTec ScreenMatic ^2 145000: Vid leverans är utgången inte monterad.

1. 2. 3. 2x

Proficlear0347

Ansluta smutsutgång

Vid behov (rengöring, reparation, övervintring) kan vattnet i behållaren tömmas ut via DN 75 smutsutgången med spärrventil nederst på behållaren.

- Anslut en lämplig rörledning DN 75 och led ut smutsvattnet till avloppsnätet.

- Mått för rörledningen: (→ Apparatdata)

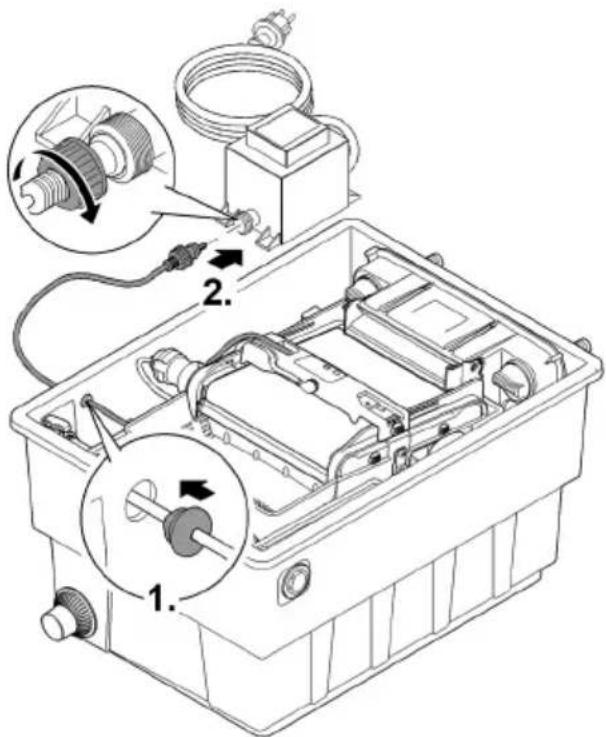

Upprätta elanslutningen

Gör så här:

1. För in elkabeln för manöverboxen genom öppningen i behållarens vägg och förslut denna med tätningspluggen.

- Se till att elkabeln i behållaren är så pass lång att den inte utsätts för dragkrafter när SreenMatic-bandenheten fälls upp.

— Undvik att kabeln nvstas samman i behållaren

1. Anslut stickkontakten på elkabeln till uttaget på transformatorn och dra sedan åt överfalls-muttern handfast.

Dra av skyddsfolien från substratrören och sätt in in dem i behållaren. (→ Rengöra/byta ut substratrör)

- Vid leverans är substratrören förpackade i skyddsfolie.

Rengör dammen grundligt inför den första driftstarten så att filtersystemet inte blir överbelastat på grund av alltför förorenat vatten. För rengöringen rekommenderar OASE dammslamsugaren PondoVac.

- Nyanlagda dammar behöver i regel inte rengöras.

Biologisk filterstart

Filtersvamparna uppnår inte sin fullständiga biologiska rengöringseffekt förrän efter ett par veckor. Vi rekommenderar att OASE filterstartern Biokick används för en snabb bildning av bakteriepopulationer. Mikroorganismer etablerar sig i filtersystemet, förökar sig och bryter sedan ned överflödiga näringsämnen. Detta förbättrar dammvattnets kvalitet.

i Låt UVC-förreningen vara frånslagen i minst 36 timmar om filterstart, läkemedel eller skötselprodukter till damm används.

- Därmed kommer verkan av dessa medel inte att påverkas.

Sekvens för idriftsättning

Gör så här:

1. Stäng spärrventilen för smutsutloppet.
2. Kontrollera att hela filtersystemet (rörledningar och slangar) är komplett.
3. Ta av behållarlocket.
4. Anslut transformatorn apparaten till elnätet.
5. Slå på filterpumpar och ev. UVC-förreningsenheten.

- Vattnet måste strömma tillbaka genom returflödet i dammen.

1. Kontrollera att alla rörledningar, slangar och dess anslutningar är täta.

- Expansionspackningar kan till en början vara otäta eftersom de inte tätar helt förrän de kommit i kontakt med vatten.

1. Justera ev. in manöverboxen till flödesmängden. (→ Justera in manöverboxen)
2. Kontrollera funktionen i ScreenMatic-bandenheten. (→ Användning)
3. Lägg på behållarlocket.

i Apparaten får endast användas med monterat behållarlock.
För att reducera bullret från en fast installerad pump ska denna anslutas till rörnätet via flexibla tryckfasta slangledningar.
i För maximal verkan ska substratrören befinna sig komplett under vatten.

- Om systemkonfigurationen innebär att vattennivån i behållaren är för låg, ska det övre substratröret läggas direkt i dammen vid ett ställe med bra flöde.

Justera in manöverboxen

Justera inte in manöverboxen förrän efter inkörningsfasen

• Det är möjligt att så pass mycket smuts virvlas upp i dammen när pumpen sänks ned, att Scre-enMatic-silen rinner över om filtersystemet tas i drift direkt.
• Filtersystemet behöver en inkörningsfas på 2 till 3 timmar. Vid behov kan manöverboxen därefter justeras in.
• Justera in manöverboxen så att sensorn inte aktiveras förrän en tydlig smutsvall har bildats.
• Avstrykaren kan optimalt hantera en tydlig smutsvall som därefter matas vidare till smutskorgen.
• Avstrykningsborsten under ScreenMatic-silen samlar fin smuts som därefter faller ned i smutskorgen.

Gör så här:

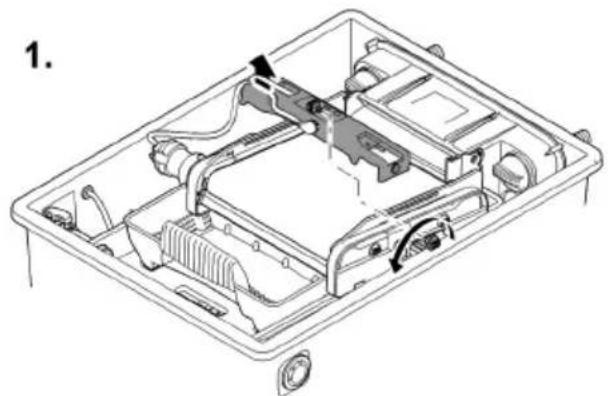

1. Ta bort skruven från manöverboxen och ta sedan ut manöverboxen.
2. Sätt in manöverboxen i den fastlagda positionen, sätt in skruven och dra åt handfast.

Justera in manöverboxen beroende på smutsmängden i dammen

För att förhindra att filtersvamparna smutsas ned i förtid, ska smutsvattnet inte rinna över markeringen "Max. vattensvall" direkt till smutskorgen.

- Ändra inte på manöverboxen position förrän vattnet trots rengjord ScreenMatic-sil (med bifogad borste) rinner över markeringen "Max. vattensvall". (→ScreenMatic-silen)

Typiska positioner för manöverbox

BioTec ScreenMatic ^2

40000		60000		90000		145000
<6000 l/h	<8	<8000 l/h	<9	<9000 l/h	<10	<12000 l/h	<18
>8000 l/h	>8	>9000 l/h	>9	>11000 l/h	>10	>15000 l/h	>18
Leveransskick	8	Leveransskick	9	Leveransskick	10	Leveransskick	18

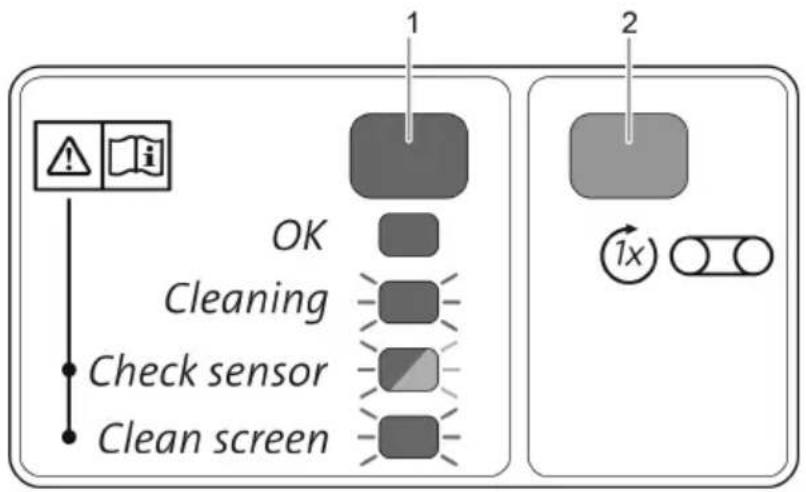

Användning Kontrollpanel
BTC0046

1 Lysdiod, 2-färgad

• Lyser grönt	ScreenMatic-bandenhet är driftklar
• Blinkar grönt	Rengöring aktiv
• Blinkar grönt/rött	Störning (→Systemmeddelanden)
• Blinkar rött	Störning (→Systemmeddelanden)

- Håll knappen intryckt i 1s igen: Vridrörelsen stoppas i förtid.

Automatisk rengöring

På grund av den stigande smutsmängden stiger även vattennivån på ScreenMatic-silen. Vid kontakt med vatten utlöser sensorn i manöverboxen en vridrörelse för ScreenMatic-silen.

När ScreenMatic-silen vrids tillbaka kort flera gånger i följd, bildas en större smutsvall som avstrykaren kan hantera lättare.

Förlopp för en automatisk rengöringscykel		Vridrörelse för ScreenMatic-sil
Normal nedsmutsning
1.	Sensorn har kontakt med vatten	Kort tillbaka
2.	Sensorn har kontakt med vatten	Kort tillbaka
3.	Sensorn har kontakt med vatten	Kort tillbaka
4.	Sensorn har kontakt med vatten	Ett varv framåt• Smutsmängden matas till smutskorgen
Hög smutsmängd eller felaktig inställd manöverbox (permanent hög vattennivå på ScreenMatic-silen)
1.	Sensorn har kontakt med vatten	Kort tillbaka, därefter ett varv framåt• Smutsmängden matas till smutskorgen

Tidsberoende rengöring

Beroende på omgivningstemperaturen genomför ScreenMatic-bandenheten en rengöringscykel enligt ett fast intervall. Därmed kan det säkerställas att rengöringen utförs regelbundet

• vid smutsig eller defekt sensor,
• vid mycket små smutsmängder och/eller små genomflödesmängder (t ex vid aktiverad SFC i filterpumpen).

Omgivningstemperatur	Intervall	Vridrörelse för ScreenMatic-sil
≤10 °C	6 timmar	Ett varv framåt
10 °C ... 20 °C	4 timmar	• Smutsmängden matas till smutskorgen
≥20 °C	3 timmar

Systemmeddelanden

LED	Störning	Möjlig orsak	Åtgård	Återställa system-meddelande
Blinkar grönt/rött	Ingen automa-tisk rengöring de senaste 48 timmarna	Sensorn är smutsig	Rengör sensornAvkalka sensorn	Automatiskt efter felavhjälpande
		Inget smutsigt vatten, rengöring krävs inte	-
	Inget vatten-flöde	Filterpumpen är inte i drift	Ta filterpumpen i drift
	Sensorn detek-terar inget vat-ten	Manöverbox i fel position	Positionera manöverboxen rätt
		Manöverboxen är defekt	Byt ut manöverboxen
		Vattnets ledningsförmåga är för svag	Höj vattenhärdheten mit OptiPond
		Pumpkapaciteten är för låg	Anpassa pumpkapaciteten
Blinkar rött	20 automatiska rengöringar i följd	ScreenMatic-silen är ned-smutsad	Starta manuell rengöring och rengör ScreenMatic-silen på sidan av vatten-fördelaren med hjälp av borsten (→ Manuell ren-göring)Rengör ScreenMatic-si-len från insidan om mas-korna är tilltäppta med en biofilm(→ ScreenMatic-silen)	Automatiskt efter felavhjälpande
		Sensorn är smutsig	Rengör sensorn
		Manöverbox i fel position	Positionera manöverboxen rätt
		Pumpkapaciteten är för hög	Anpassa pumpkapaciteten
Blinkar grönt	ScreenMatic-si-len roterar inte fastän en ma-nuell rengöring har utlössts	Stickkontakten på motor-kabeln har inte anslutits till manöverboxen, eller anslutits felaktigt	Anslut stickkontakten, kon- - trollera att den sitter rätt
		Motorn är defekt	Byt ut motorn
FRÅN	ScreenMatic-si-len roterar inte fastän en ma-nuell rengöring har utlössts	Stickkontakten på motor-kabeln har inte anslutits till transformatorn, eller anslutits felaktigt	Anslut stickkontakten, kon- - trollera att den sitter rätt
		Transformer är ansluten till nätspänning	Anslut transformatorn till nätspänning
		Transformatorn är defekt	Byt ut transformatorn
		Manöverboxen är defekt	Byt ut manöverboxen

Rengöring och underhåll

! WARNING

Risk för allvarliga personskador eller dödsolyckor av elektriskt slag.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet.

• Koppla loss apparaten från spänningen innan du utför arbetsuppgifterna.

• Använd inga aggressiva rengöringsmedel eller kemiska lösningar då dessa kan angripa apparatens kåpa eller leda till att apparatens funktion försämras.

• Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Regelbundna rengöringsarbeten

- Töm smutskorgen.

— Rengöringscykeln är beroende av smutsmängden i dammen.

— Ta ut smutskorgen. (→ Fälla upp/ned silhållaren)

• Rengör ScreenMatic-silen:

- Om ScreenMatic-silen är tilltäppt, ska ScreenMatic-silen rengöras med borsten efter vattenfördelaren. Aktivera först SceenMatic-silen manuellt. (→ Manuell rengöring)

- Genomför en intensivrengöring med pumprengöringsmedlet PumpClean från OASE. (→ ScreenMatic-silen)

Rengöra filtersvamparna

• Filtersvamparna ska rengöras när vattnet överskrider markeringen 100 % på skiljeväggen.
• Använd inga kemiska rengöringsmedel eftersom dessa dödar filterbakterierna.

Förutsättning:

• Filterpumpen har slagits ifrån.
• Behållaren är öppen. (→ Ta av behållarlocket)
• Silhållaren har fällts upp. (→ Fälla upp/ned silhållaren)
• BioTec ScreenMatic ^2 90000: Skiljeväggen har dragits ut och substratrören tagits av. (→ Rengöra/byta ut substratrör)
• Vattennivån i behållaren har sjunkit till utgångsnivån eller lägre.

BioTec ScreenMatic ^2 40000, 60000, 90000

Gör så här:

1. Sätt in pluggen i utgången från insidan för att försluta utgången.
2. För bättre åtkomst kan skiljeväggen tas ut vid behov.
3. Slå på filterpumpen tills filtersvamparna är täckta med vatten, slå därefter ifrån filterpumpen på nytt.

4. Pressa samman alla filtersvampar med skumrengöringsmedel upprepade gånger.

5. Låt smutsvattnet rinna av.

- Öppna dragspjället för smutsutloppet och stäng det efter att behållaren har tömts.

1. Upprepa steg 2 ... 4 vid behov.

2. Spola igenom behållaren med klart vatten för att avlägsna smuts som har lossnat. Utför först steg 2, därefter steg 4.

3. Lossa på pluggen från utgången på insidan.

4. Stäng dragspjället för smutsutloppet.

5. Fäll ned silhållaren (→ Fälla upp/ned silhållaren), sätt in smutskorgen och slå på filterpumpen.

BioTec ScreenMatic ^2 40000, 60000

BTC0053

BioTec ScreenMatic ^2 90000

BTC0082

BioTec ScreenMatic ^2 145000

Gör så här:

1. Sätt in pluggen i utgången från insidan för att försluta utgången.
2. Slå på filterpumpen tills filtersvamparna är täckta med vatten, slå därefter ifrån filterpumpen på nytt.

3. Pressa samman alla filtersvampar med skumrengöringsmedel upprepade gånger.

4. Låt smutsvattnet rinna av.

- Öppna dragspjället för smutsutloppet och stäng det efter att behållaren har tömts.

1. Upprepa steg 2 ... 4 vid behov.

2. Spola igenom behållaren med klart vatten för att avlägsna smuts som har lossnat. Utför först steg 2, därefter steg 4.

3. Lossa på pluggen från utgången på insidan.

4. Stäng dragspjället för smutsutloppet.

5. Fäll ned silhållaren (→ Fälla upp/ned silhållaren), sätt in smutskorgen och slå på filterpumpen.

Rengöra/byta ut substratrör

Vid leverans är substratrören fyllda med zeolit. OASE rekommenderar att zeolit byts ut mot PhosLess när den fullständiga biologiska reningseffekten i filtersvamparna har nätts.

Förutsättning:

• Filterpumpen har slagits ifrån.
• Behållaren är öppen. (→ Ta av behållarlocket)
• Silhållaren har fällts upp. (→ Fälla upp/ned silhållaren)

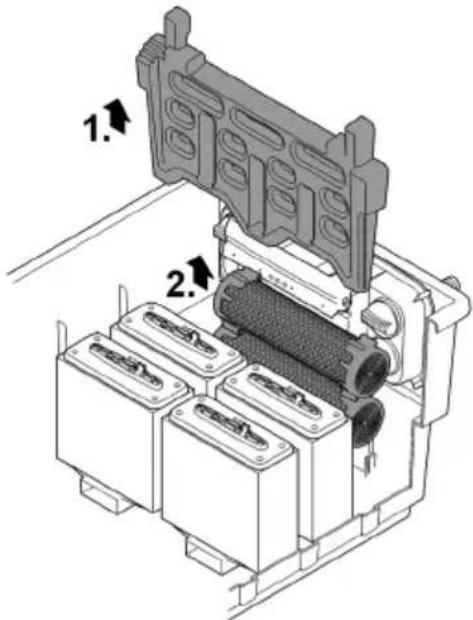

BioTec ScreenMatic ^2 40000, 60000

Gör så här:

1. Ta ut skiljeväggen.
2. Ta ut substratrören och rengör därefter resp. byt ut fyllningen.

— BioTec ScreenMatic ^2 40000: Två substratrör

— BioTec ScreenMatic ^2 60000: Tre substratrör

- När substratrören sätts in ska de skjutas mot väggen mittemot utgången.

1. Ta ut skiljeväggen.

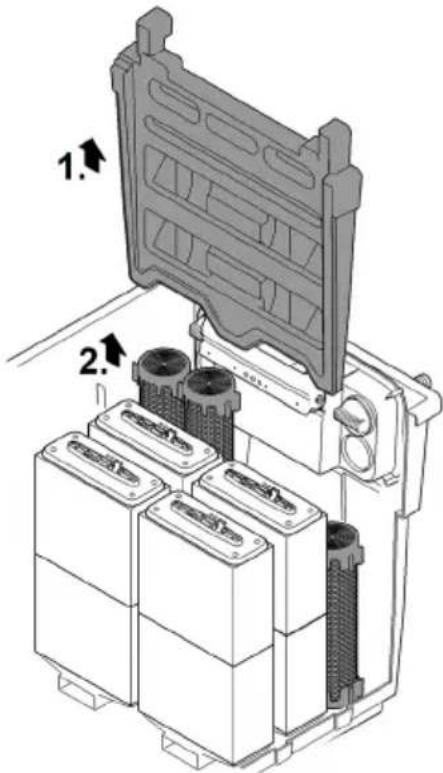

2. Ta ut substratrören och rengör därefter resp. byt ut fyllningen.

— BioTec ScreenMatic ^2 90000: Fyra substratrör
- Två substratrör till vänster om utgången samt två substratrör till höger om utgången.

- Dra av varje substratrör separat och rengör därefter resp. byt ut fyllningen. — BioTec ScreenMatic ^2 145000: Tolv substratrör

• Filterpumpen har slagits ifrån.
- Behållaren är öppen. (→ Ta av behållarlocket)
- Smutskorgen har tagits av. (→ Fälla upp/ned silhållaren)

Gör så här:

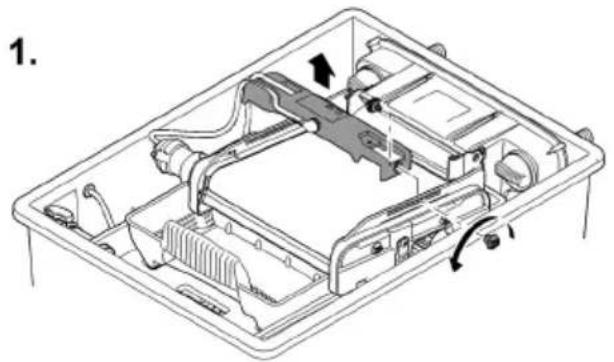

1. Ta bort skruven som fixera manöverboxen, ta av manöverboxen och lägg undan den försiktigt.
2. Vid behov kan stickkontakten på motorkabeln dras av från manöverboxen.

3. Markera manöverboxens position på en sidodel för att förenkla Inför återmonteringen.

4. Ta ut ScreenMatic-bandenheten ur silhållaren.

— Biotec ScreenMatic ^2 40000, 60000, 90000: Tryck in spärrkrokarna på båda sidor och ta sedan ut ScreenMatic-bandenheten.
— Biotec ScreenMatic ^2 145000: Tryck ScreenMatic-bandenheten mot vattenfördelaren och ta sedan ut den.

1. Lossa på muttrarna på sidodelen, ta av sidodelen och avstrykaren.

2. Lossa på spännspaken och dra av ScreenMatic-silen.

— Rengör avstrykaren noggrant.
— Rengör ScreenMatic-silen noggrant från båda sidor. Byt ut ScreenMatic-silen vid behov.
- Rengör med pumprengöringsmedel PumpClean från OASE.

1. Montera samman ScreenMatic-bandenheten i omvänd ordningsföljd och sätt in i silhållaren. — När ScreenMatic-silen spänns in ska spännspaken snäppa in.

• Filterpumpen har slagits ifrån.
- Behållaren är öppen. (→ Ta av behållarlocket)
- Silhållaren har fällts upp. (→ Fälla upp/ned silhållaren)

Gör så här:

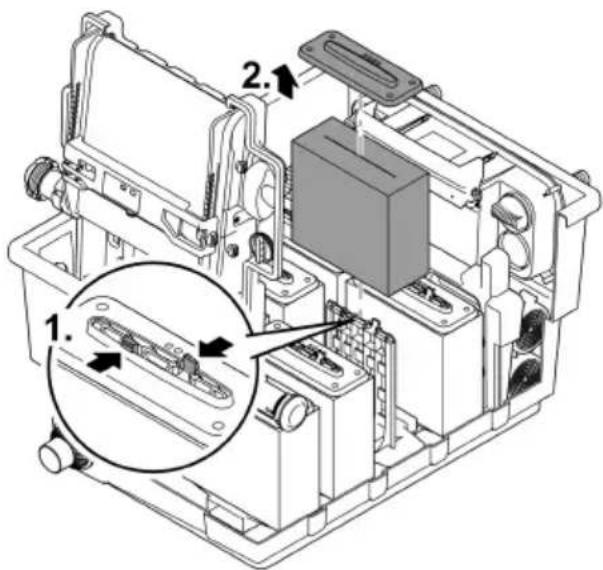

1. Tryck mot de båda spärrkrokarna vid svamphållaren.
2. Dra av svampfästplattan och filtersvampen.
3. Skjut en ny filtersvamp på svamphållaren, sätt på svampfästplattan och tryck ned tills de båda spärrkrokarna snäpper in i svampfästplattan.

i Rekommendation för byte av filtersvampar:

• Byt alltid ut filtersvamparna delvis och i veckointervaller så att den biologiska reningseffekten inte påverkas i alltför hög grad.
• Byt maximalt ut 50 % av filtersvamparna samtidigt.

Förvaring / lagring under vintern

Apparaten står på en frostskyddad plats (t.ex. i ett garage eller en kåpa)

Arbete med enheten är möjlig när en minsta vattentemperatur på +4 °C upprätthålls.

Under vintertid uppgår vattentemperaturen i de djupare områdena i dammen till ca +4°C. Dessa områden är livsviktiga för fisken. Med följande åtgärder kan nedkylningen av vattnet vid cirkulation reduceras:

• Placera pumpen närmare vattenytan så att endast kallare vatten pumpas ut ur dammens högre områden.
• Isolera returledningarna från filtersystemet till dammen.
• Låt inte vattnet rinna tillbaka till dammen via en bäck.

Apparaten står inte på en frostskyddad plats (t.ex. uppställning utomhus)

Ta apparaten ur drift om vattentemperaturen sjunker under +8 °C eller senast vid förväntad frost.

• Tappa av resterande vatten ur enheten, slangar, rörledningar och anslutningar så mycket som möjligt.
• Öppna alla slidventiler för att undvika vattenansamlingar.
• Täck över behållaren så att inget regnvatten kan tränga in.
• Skydda ledningar och slidventilen mot frost om vattnet inte kan tappas av.

Felavhjälpning

Störning	Möjlig orsak	Åtgård
Inget vattenflöde	Filterpumpen har inte startat	Sätt på filterpumpen, sätt i nätkontakten
	Tillflöde till filtersystem eller returflöde till damm igensatt	Rengör tillflödet resp. returflödet
Otilräckligt vattenflöde	Slangen har vikts eller är blockerad	Kontrollera slangen, rengör eller byt ut
	För hög förlust i slangarna	Minska slanglängden till ett minimum
	Pumpkapaciteten är för låg	Anpassa pumpkapaciteten
Vattnet blir inte klart	Cirkulationen av vattnet är för svag	Anpassa pumpkapaciteten
	Vattnet är extremt smutsigt	Optimera cirkulationen av vatt-net i dammenTa bort alger och löv ur dammenByt ut vattnetGenomför ett 30- procentigt vattenbyte vid hög belastning för att förhindra skador på fiskbeståndet
	För högt djurbestånd	Sänk djurbeståndetRiktvärde: ca 600 mm fisklängd på 1 m^3 dammvatten
	ScreenMatic-silen har täppts till	Rengör eller byt ut ScreenMatic-silen
	Filtersvamparna är smutsiga	Rengör filtersvamparna
Inget vatten i damminloppet	Vattenmatningen till dammen till-täppt	Rengör vattenmatningen till dam-men
	Filterpumpen är inte i drift	Ta filterpumpen i drift
Vattennivån i behållaren är för låg,filtersvamparna ligger inte kom-plett under vattenytan	Vid nya filtersvampar är vattenni-vån till en början lägre eftersombakteriepopulationer ännu inte har bildats	Vänta ett par veckor tills den kompletta biologiska reningseffekten har uppnåtts.Med OASE filterstarter Biokick kan bakteriepopulationer bildas snabbare
	Skiljevägg(endast BioTec ScreenMatic ^2 40000, 60000, 90000)	Sätt in skiljeväggen
Högt ljud	Ljud från vattnet vid utgången på grund av otillräcklig luftning	Sätt in ett T-stycke i utloppsröret för luftning med öppningen uppåt

Slitagedelar

• Filtersvampar
• Substratrör
• ScreenMatic-sil

Avfallshantering

ANVISNING

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.

VAROITUS
