用户手册 BioTec ScreenMatic 60000 OASE

▶ 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
▶ 本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。

安全提示

电气连接

• 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。
• 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。
• 如有疑问或问题，请您咨询专业电工。
• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
• 只能将设备连接到按规定安装的插座上。
• 本设备必须使用故障电流保护装置（RCD）进行保护，其测量错误电流为最大30 mA。
• 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。
• 请采取保护措施防止裸露的插头和插座受潮。

安全操作

• 水箱盖中装有一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器（ICD）。植入物与磁铁之间的间距保持至少 20 cm。
• 外壳损坏时，不能运行设备。
• 电线损坏时，不能运行设备。
• 请勿通过电缆搬运或拉扯设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 切勿在设备上进行任何技术更改。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 雷雨天气时请断开设备电源，以免损伤电子装置。
• 电网中的过电压可能会导致设备运行故障。相关信息请参阅章节“故障排除”。(→ 故障排除)
• 如有问题，请咨询授权客服或 OASE。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

• 用于清洁花园池塘。
• 遵守技术数据。(→ 设备数据)
• 遵守许可的水值。(→ 允许的水值)

以下限制条件适用于本设备：

- 不可输送除水以外的其他液体。

- 不适用于工业用途。

- 不适合咸水。

- 禁止与化学物质、食品、易燃或者易爆物质一起使用。

产品介绍

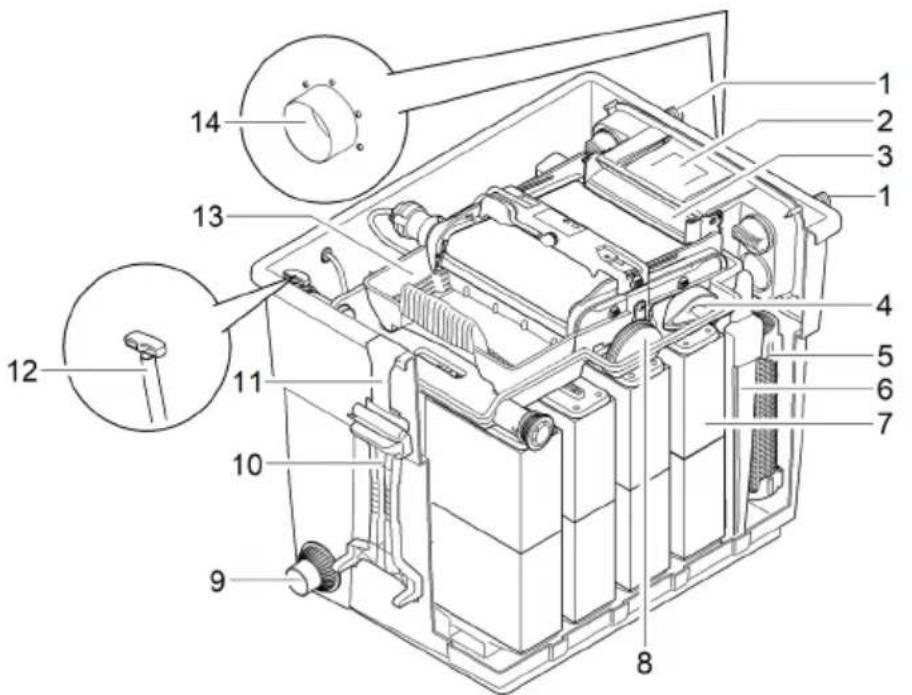

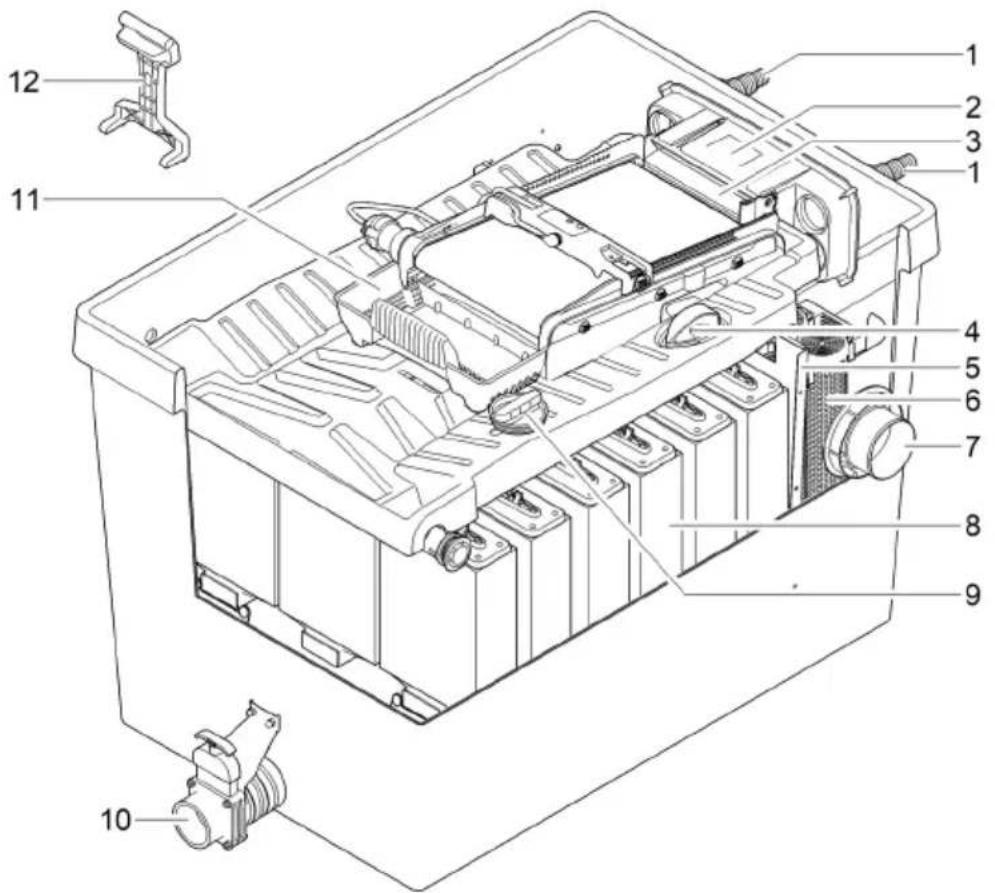

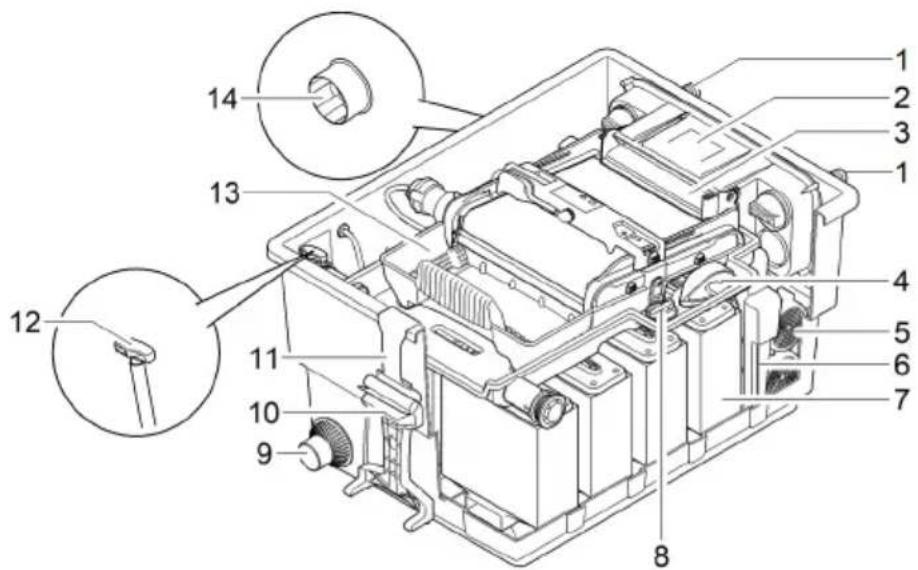

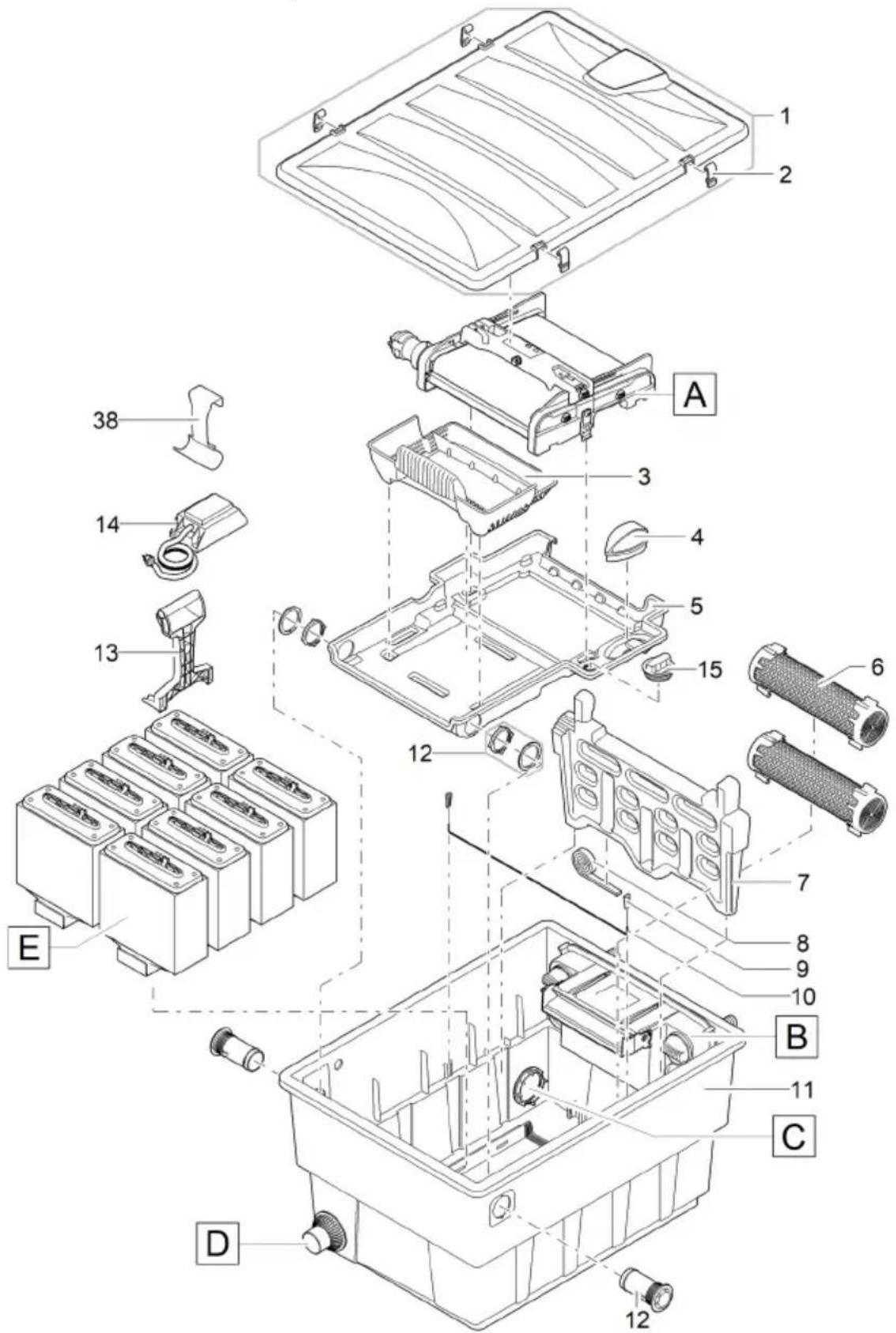

设备结构

BioTec ScreenMatic ^2 40000, 60000

1	输入口,两个
2	配水器
3	分配器延长件
4	用于定期清洁 ScreenMatic 滤网的刷子
5	基质管BioTec ScreenMatic ^2 40000: 2个BioTec ScreenMatic ^2 60000: 3个
6	隔板,可拆卸以进行维护
7	过滤海绵,8个
8	用于封闭输出口(14)的塞子在输出口封闭时清洁过滤海绵,不会有污水回流到池塘中。
9	排污口
10	泡沫清洁剂
11	泡沫清洁剂支架
12	污物出口的拉拔式闸板
13	污物篮
14	输出口

1	输入口,两个
2	配水器
3	分配器延长件
4	用于定期清洁 ScreenMatic 滤网的刷子
5	基质管,4个
6	隔板,可拆卸以进行维护
7	过滤海绵,16个
8	用于封闭输出口(14)的塞子• 在输出口封闭时清洁过滤海绵,不会有污水回流到池塘中。
9	排污口
10	泡沫清洁剂
11	泡沫清洁剂支架
12	污物出口的拉拔式闸板
13	污物篮
14	输出口

4 用于定期清洁 ScreenMatic 滤网的刷子

5 隔板

6 基质管，12 个

7 输出口

8 过滤海绵，18 个

9 用于封闭输出口（14）的塞子

- 在输出口封闭时清洁过滤海绵，不会有污水回流到池塘中。

10 排污口

11 污物篮

12 泡沫清洁剂

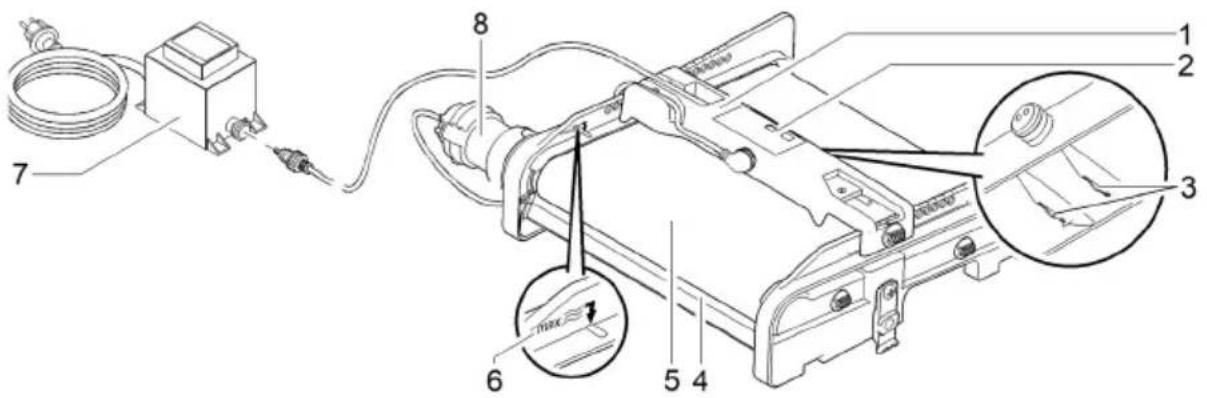

ScreenMatic 带单元

- 如果 ScreenMatic 滤网上的水触碰到该传感器，则会触发自动清洁功能

4 刮擦器

- 去除 ScreenMatic 滤网上的污物并将其输送至污物篮中

5 ScreenMatic 滤网

6 “最大冲洗”标记

- 如果配水器中的冲洗超过该标记，则可能将污物从污物篮中冲出。

7 变压器

- 控制器和电机的电源

8 电机

- ScreenMatic 带单元驱动装置

产品特点

• 用于 40 ~m^3 、 60 ~m^3 、 90 ~m^3 或 140 ~m^3 池塘的高效直流式过滤器。
• 用于自动分离粗粒污物的 ScreenMatic 电动滤网。
• 凭借其粗粒污物分离功能，减少过滤器维护需求。
• 用于去除过滤系统中污物、带闸板的底部排出口。
• 直接在过滤器中方便地清洁过滤海绵。
• 泡沫清洁剂以及配备在水箱上用于固定泡沫清洁剂的支架。
• 与 OASE AquaMax Eco 过滤泵完美匹配。
• 能与 Vitronic18W/24W/36W、BitronC 和 BitronEco 系列的 OASE UVC 澄清器直接连接。
• 使用不同的过滤介质，发挥最佳的生物过滤性能。

技术数据
设备数据

BioTec ScreenMatic2			40000	60000	90000	145000
电源	初级额定电压	V° AC	230	230	230	230
	电源频率	Hz	50	50	50	50
	次级额定电压	V DC	12	12	12	12
	允许的环境温度	°C	-10···+35	-10···+35	-10···+35	-10···+35
控制器	功率消耗	W	5	5	5	5
	允许的环境温度	°C	-10···+35	-10···+35	-10···+35	-10···+35
电缆长度	电源	m	2.10	2.10	2.10	2.10
	控制器	m	5.00	5.00	5.00	5.00
过滤海绵	蓝色数量	件数	2	2	4	4
	红色数量	件数	3	3	6	7
	紫色数量	件数	3	3	6	7
特殊的过滤颗粒材料		kg	2.50	3.50	5	14.50
粗粒污物分离		μm	300	300	300	300
允许水温		°C	+4···+35	+4···+35	+4···+35	+4···+35
输入口	数量	件数	2	2	2	2
	连接管	mm	25、32、38	25、32、38	25、32、38、50	25、32、38、50
			G1、G11⁄4、G11⁄2	G1、G11⁄4、G11⁄2	G1、G11⁄4、G11⁄2、G2	G1、G11⁄4、G11⁄2、G2
	UVC 预澄清器接口		Bitron C 36 W /55 W / 72 W / 110 WBitron Eco 120 W / 180 W / 240 WVitronic 18 W / 24 W / 36 W
输出口	数量	件数	1	1	1	1
	接口		DN 75	DN 75	DN 110	DN 110
污物输出口	数量	件数	1	1	1	1
	接口		DN 50	DN 50	DN 50	DN 75
循环功率	最小	l/h	4000	6000	8000	8000
	最大	l/h	9000	11000	12500	17500
池塘最大容积	未养鱼	m3	40	60	90	140
	养鱼	m3	20	30	45	70
	包含锦鲤	m3	10	15	22.5	35
尺寸	长度	mm	788	788	788	1200
	宽度	mm	590	590	590	800
	高度	mm	454	554	654	760
重量	无水	kg	20	25	30	115

允许的水值

型号		净水	池水	盐水
pH值		6.8···8.5	7.2···8.3	7.5···8.5
硬度	DH	8···15	8···15	20···30
游离氯	mg/l	<0.3	<0.6	<0.3
氯含量	mg/l	<250	<250	<22000
盐含量	%	<0.4	<0.4	<4
总蒸发残留	mg/l	<50	<50	<50
温度	°C	+4···+35	+4···+30	+4···+28

安装和连接

连接设备

• 取下水箱盖：接触控制器。
• 竖起滤网支架：接触过滤海绵、基质管、隔板和输出口。

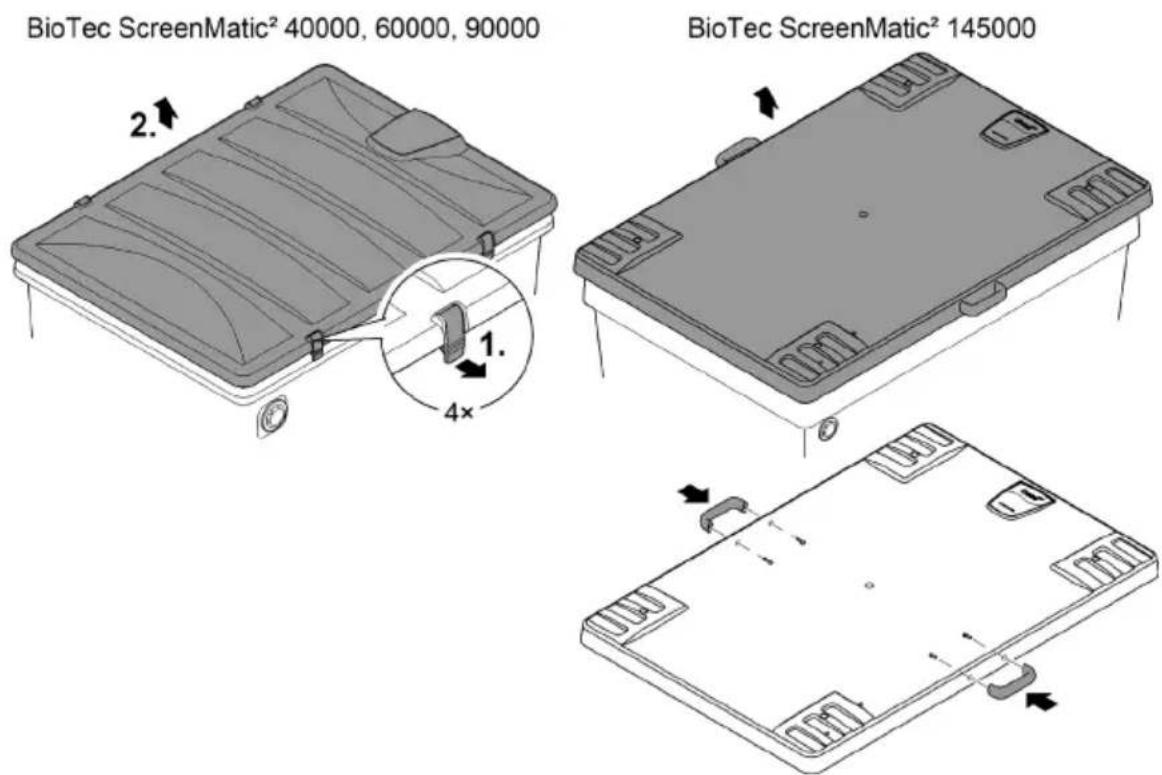

取下水箱盖

BioTec ScreenMatic ^2 40000, 60000, 90000

• 松开两个卡钩，提起盖子并将其取下。
  BioTec ScreenMatic ^2 145000
• 提起手柄上的盖子并将其取下。
• 在交付时手柄未安装。

- 将手柄拧到盖子上。

BioTec ScreenMatic² 40000, 60000, 90000 BioTec ScreenMatic² 145000 1. 4×

BTC0051

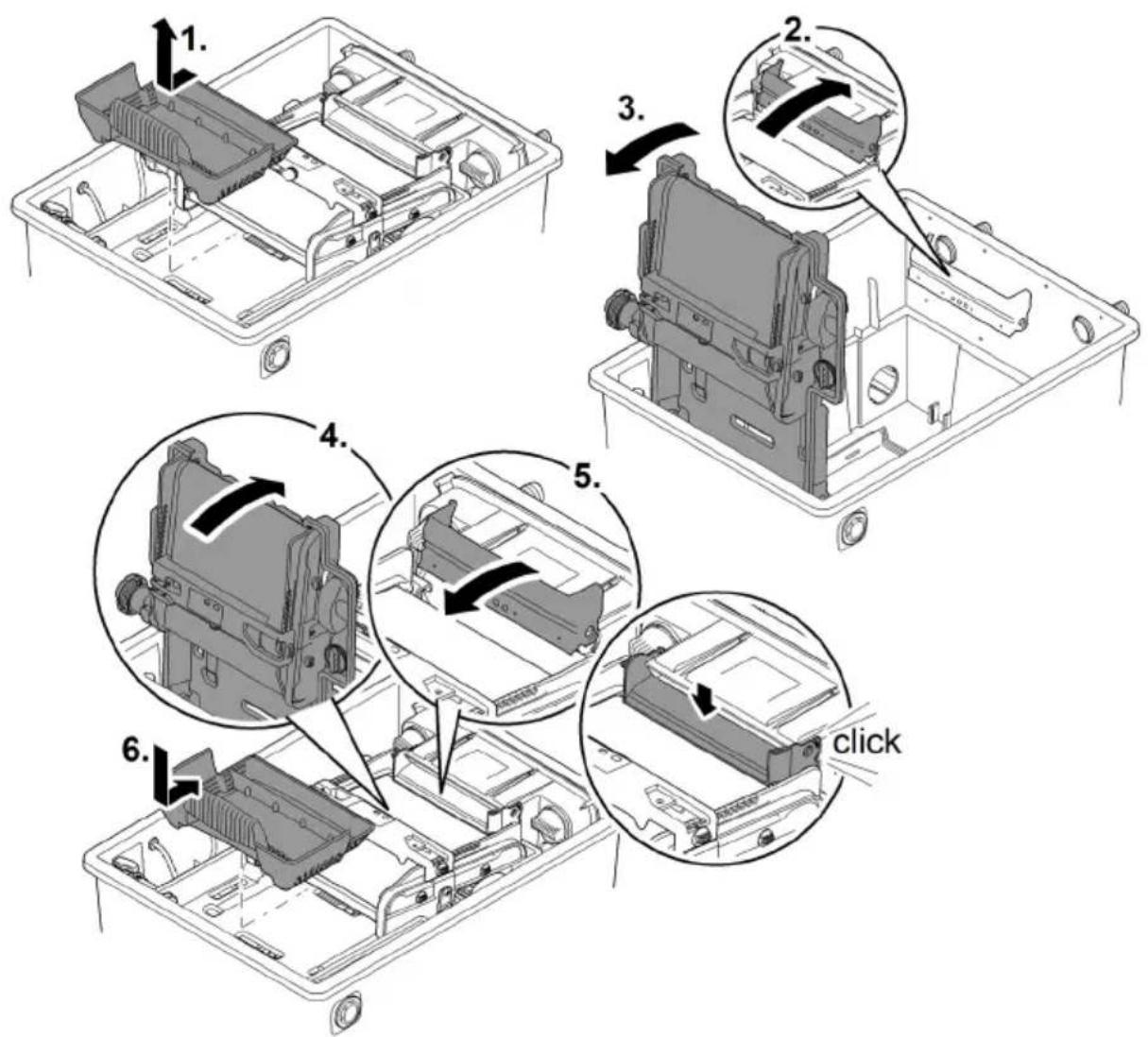

打开/关闭滤网支架

步骤如下：

打开

1. 取出污物篮。
2. 竖起分配器延长件。
3. 打开 ScreenMatic 带单元的滤网支架。

关闭

1. 小心地合上滤网支架。
2. 将分配器延长件向下按压，直至听到它卡入的声音。
3. 装入污物篮。

▶ 在水中，只使用额定电压 U ≤ 12 V 的电气设备或进行电气安装。
▶ 在进行额定电压 U > 12 V 的电气安装时，必须保持与水至少 2 m 的距离。

警告

由于设备太重，可能会在搬动时造成脊柱创伤或肢体挫伤。设备重量超过 25 kg。

▶ 水箱要由至少四人握住手柄抬运，以减轻脊柱压力。
▶ 采取保护措施，防止肢体被挤伤。
▶ 如果水箱中有水，请不要搬运。

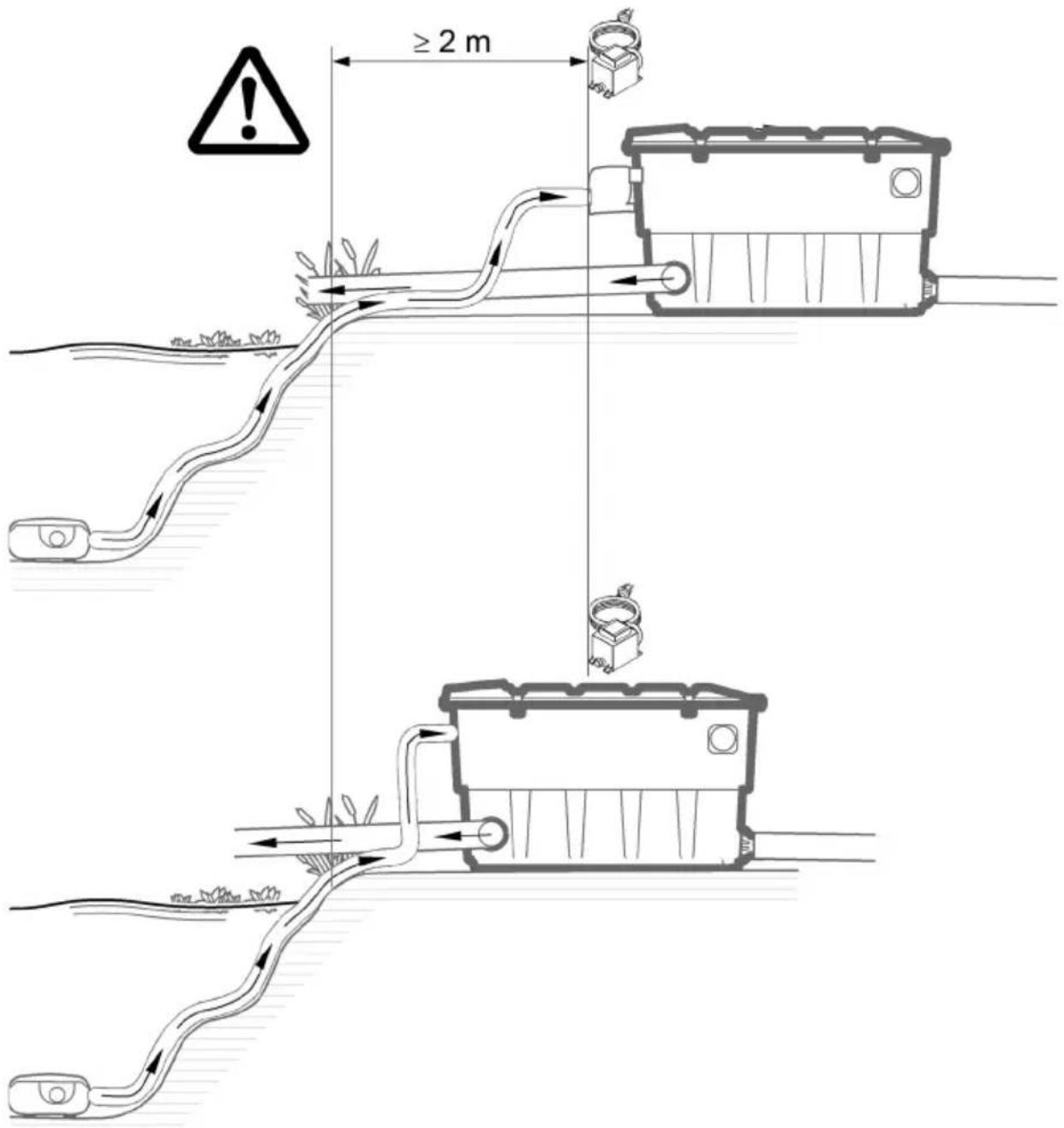

过滤系统电气组件的额定电压为 U_DC=12V 。该电源电压提供一个外部变压器，用于连接至电源。

• 带有 UVC 澄清器的过滤系统：
• 过滤系统和变压器必须与水域保持至少 2 ~m 的距离。
• 不带 UVC 澄清器的过滤系统：
• 此过滤系统可以直接放置在水域旁。该变压器必须与水域保持至少 2 ~m 的距离。

通过仔细规划和考虑环境条件，可以实现最佳的运行条件。

• 过滤器在填充状态下的重量很重。因此，必须选择一个合适的地基（至少有地面铺层，混凝土建造的更好），以避免下沉。
• 对底板进行水平校准。
• 预留足够的活动空间，以便能执行清洁和维护作业。
• 将污水导入下水道，或将其导离水池并确保其不会流回水池。
• 将池塘入口定位在不高于过滤系统出口的位置（例如在河道或瀑布上方）。

① 作为再循环到池塘中的水，河道或瀑布是最合适的。

- 由此可使经过滤的池塘水在流回池塘前富含氧气。

≥2 m

BTC0048

入水口

过滤系统有两个带分级式软管接头的输入口。

• 连接过滤泵。
• 连接 UVC 预澄清器。（→ 连接 UVC 澄清器）
• 如果有一个输入口未使用，则安装一个封闭的分级式软管接头。
• 在交付时，分级式软管接头是封闭的。

前提：

• 水箱已打开。（→取下水箱盖）
• 滤网支架已打开。（→ 打开/关闭滤网支架）

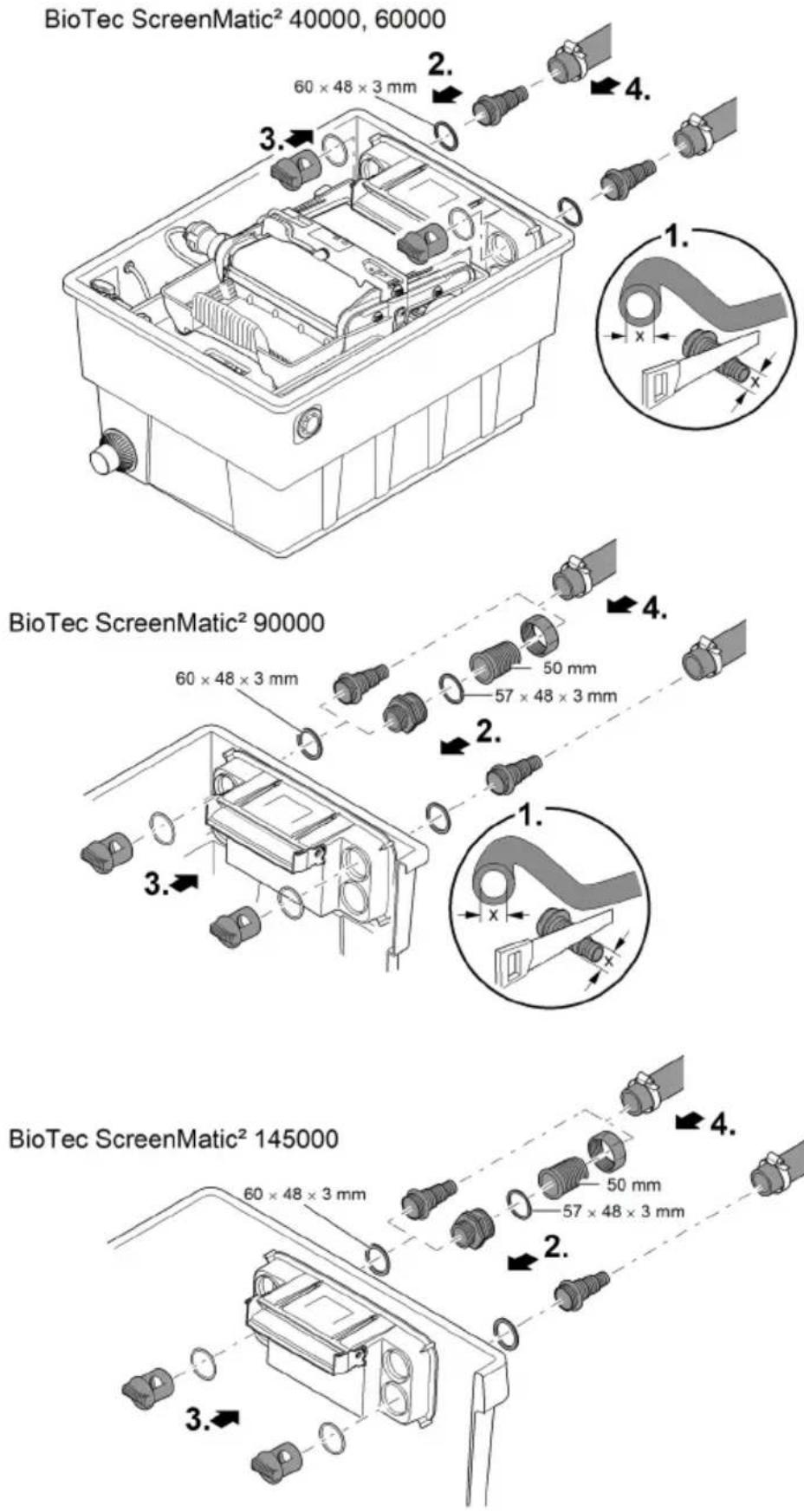

连接过滤泵

步骤如下：

1. 将分级式软管接头的直径缩小成所使用软管的直径。
2. 这样能降低压力损失。
3. 将阶梯式软管接头和平垫片一起插入入口。
4. 将直流螺栓和 0 形环拧到阶梯式软管接头上并用力拧紧。
5. BioTec ScreenMatic ^2 145000：另外，也可以安装一个 50mm 的宝塔软管接头。
6. 将软管接头移至软管上方，将软管插到软管接头上并用软管箍固定。

BioTec ScreenMatic² 40000, 60000 60 × 48 × 3 mm BioTec ScreenMatic² 90000 60 × 48 × 3 mm BioTec ScreenMatic² 145000 60 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 2. 2. 3. 4. 4. 2. 3. 4.

BTC0058

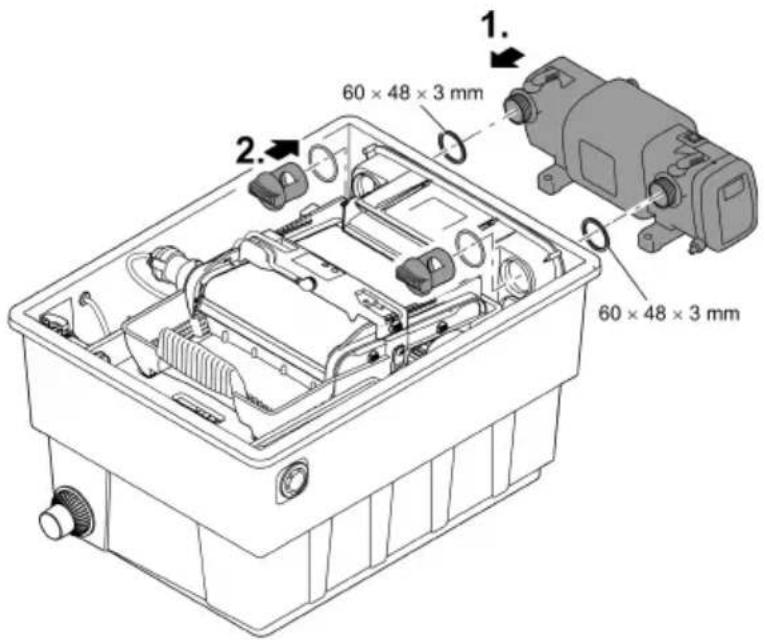

连接 UVC 澄清器

安装输出口

前提：

• 水箱已打开。（→取下水箱盖）
• 滤网支架已打开。（→ 打开/关闭滤网支架）

步骤如下：

1. 将 UVC 澄清器和平垫片一起插入入口。
2. 将直流螺栓和 0 形环拧到分级式软管接头上并用力拧紧。
3. 阅读 UVC 澄清器的使用说明书。

60 × 48 × 3 mm 1. 2. 60 × 48 × 3 mm

BTC0059

出水口

• 使用合适的管道。
• 不得使用矩形的管件。最大 45^ 角的弯管最为高效。
• 死水在严寒时无法流出并且可能导致管道破裂。因此，请敷设带倾斜度（50 mm/m）的管道和软管，以便水能流尽。
• 管道尺寸：（→ 设备数据）

① 支撑连接的管道。这可以提高管道结构的稳定性并防止管道下垂。

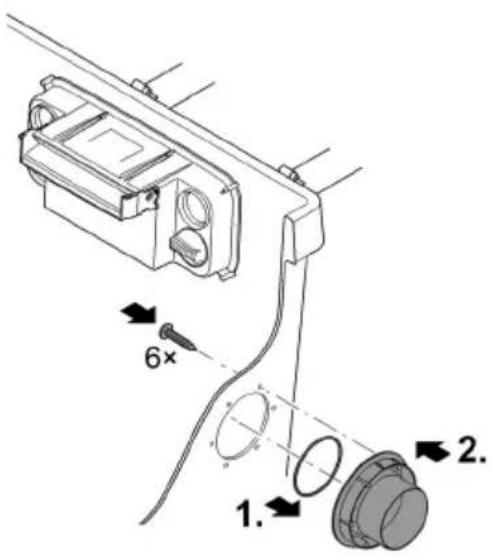

安装输出口

BioTec ScreenMatic ^2 145000：在交付时，输出口未安装。

前提：

- 水箱已打开。（→取下水箱盖）

步骤如下：

1. 将 0 形密封圈推到出水口上。
2. 从外侧将出水口装入水箱壁中。
3. 标记必须朝上，对准水箱壁的孔。
4. 从内侧用三颗半圆埋头螺丝将出水口固定在水箱壁上。
5. 以交叉方式拧紧所有螺丝，使密封件的安装受力均匀。
6. 当使用电动螺丝刀时：切勿将电动螺丝刀设置为“钻孔”，以免损坏自攻螺纹。然后用梅花螺丝刀拧紧螺丝。

6x 1. 2.

BTC0064

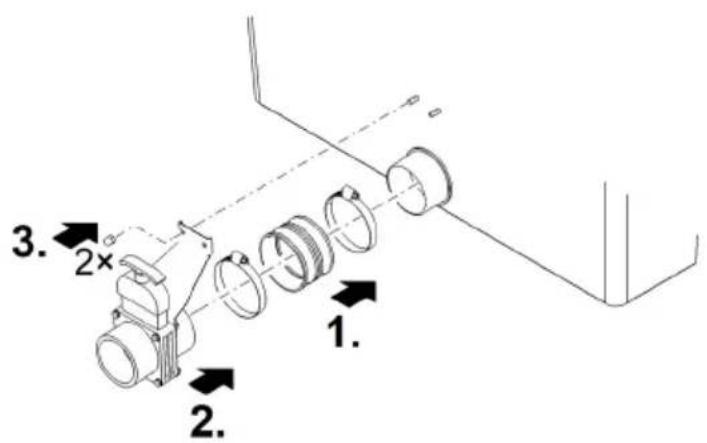

安装排污口

BioTec ScreenMatic ^2 145000：在交付时，输出口未安装。

1. 2. 3. 2×

Proficlear0347

连接污物输出口

通过水箱下方带截止阀的污物输出口 DN 75，可以在需要时（清洁、维修、越冬），将水排入水箱中。

• 连接一个适合的 DN 75 管道并将污水导入到污水排放系统中。
• 管道尺寸：（→设备数据）

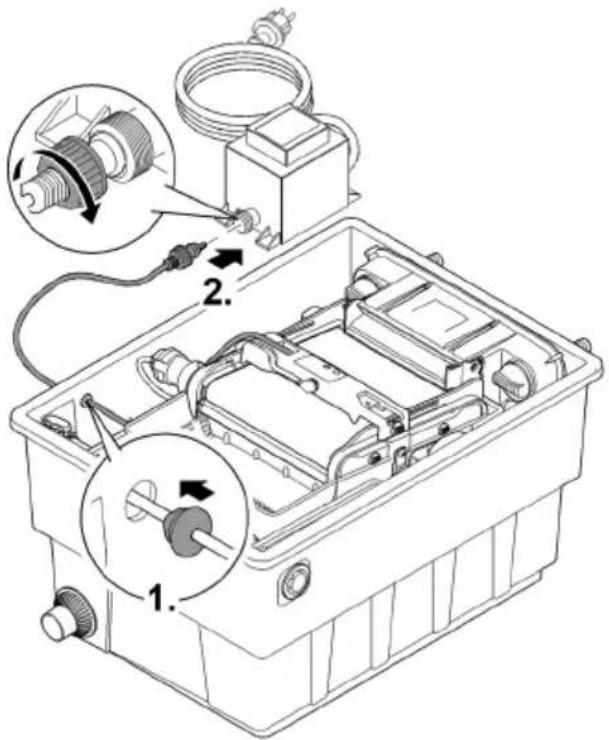

建立电气连接

步骤如下：

1. 将控制器的连接电缆通过水箱壁的开口引入并用塞子将开口封住。

2. 水箱中的连接电缆可以足够长，确保在打开 ScreenMatic 带单元时，不会对连接电缆产生拉力。

3. 避免水箱中的线缆乱作一团。

4. 将连接电缆的插头插到变压器的插口上并用力将锁紧螺母拧紧。

① 移除基质管的保护膜并将基质管置于水箱内。(→清洁/更换基质管)

- 在交付时，基质管上已包有保护膜。

在首次调试前，必须彻底清洁池塘，以便过滤系统不会因为水质太脏而过载。进行清洁时，推荐使用 OASE 池塘污泥吸收器 PondoVac。

- 通常，对于新建的池塘无需进行清洁。

生物过滤启动器

过滤海绵只有在经过几周后，才能完全达到生物净化效果。为快速繁殖细菌群，推荐使用 OASE 过滤启动器 Biokick。微生物在过滤系统中繁殖、成倍增加并且通过吸收过剩的养分提供更好的池塘水质。

如果使用过滤启动器、药物或池塘护理剂，关闭紫外线净化器至少36小时。

- 这不会影响设施的效果。

调试顺序：

步骤如下：

1. 关闭污物出口的闸板。
2. 检查过滤系统（管道和软管）的完整性。
3. 取下水箱盖。
4. 为控制器的变压器接通电源。
5. 接通过滤泵和（必要时）UVC 预澄清器。

6. 水必须通过回流口流回池塘。

7. 检查所有管道、软管及其接口的密封性。

8. 源密封圈可能在一开始是不密封的，因为它只有在接触水后才完全密封。

9. 必要时，根据流量校正控制器。（→校正控制器）

10. 检查 ScreenMatic 带单元的功能。（→操作）

11. 放上水箱盖。

① 只有在水箱盖盖上时，设备才能运行。
① 采用固定安装时，通过柔性耐压软管将水泵连接到管网，这样可降低水泵噪音。

要实现最大功效，基质管必须完全位于水下。 - 如果由于系统配置的原因，水箱中的水位太低，请将上基质管直接放在池塘中排水良好的位置。

校正控制器

只有经过磨合阶段后，才能校正控制器

• 在将泵下沉到池塘中时，可能会卷起很多污泥，使得在直接调试过滤系统时，这些污泥会溢出 ScreenMatic 滤网。
• 此过滤系统需要一个 2 到 3 小时的磨合阶段。必要时，在完成磨合阶段后校正控制器。
• 将控制器校正成只有当其遇到良好成形的污物团时才启动。
• 刮擦器能完美地取出良好成形的污物团并将其输送至污物篮。
• ScreenMatic 滤网下方的刮擦器刷子能够收集应放入污物篮的细粒污物。

步骤如下：

1. 移除控制器上的螺栓并取下控制器。
2. 将控制器插入确定的位置、装入螺栓并用力拧紧。

根据池塘内的脏污情况，校正控制器

为避免过早地弄脏过滤海绵，污水不得超过“最大冲洗”标记直接流入污物篮。

- 只有在尽管清洁 ScreenMatic 滤网（带随附的刷子）后，水仍在“最大冲洗”标记处或以上位置流入时，才能更改控制器位置。（→ 清洁/更换 ScreenMatic 滤网）

标准的控制器位置
BioTec ScreenMatic ^2

40000		60000		90000		145000
<6000 l/h	<8	<8000 l/h	<9	<9000 l/h	<10	<12000 l/h	<18
>8000 l/h	>8	>9000 l/h	>9	>11000 l/h	>10	>15000 l/h	>18
交付状态	8	交付状态	9	交付状态	10	交付状态	18

亮起绿色	ScreenMatic 带单元准备就绪
闪烁绿色	开始清洁
闪烁绿色/红色	故障(→系统消息)
闪烁红色	故障(→系统消息)

2 启动/停止手动清洁的按键
(→手动清洁)

手动清洁

操作方法

说明

按住 1s。

ScreenMatic 滤网旋转 1 圈。

- 再次按住按键 1 s：旋转运动提前停止。

自动清洁

由于脏污负载不断加剧，ScreenMatic 滤网上的水位也在上升。如果触碰到水，则控制器中的传感器会触发 ScreenMatic 滤网旋转一圈。

通过多次短时回旋 ScreenMatic 滤网，会形成一个更大的污物团，这样刮擦器能够更好地将其去除。

自动清洁周期的过程	旋转运动 ScreenMatic 滤网
一般脏污
第一次触碰到水1次	短时回旋
第一次触碰到水2次	短时回旋
第一次触碰到水3次	短时回旋
第一次触碰到水4次	旋转一圈•污物被输送至污物篮
脏污严重或者错误校正控制器(ScreenMatic 滤网上的水位持续升高)
第一次触碰到水1次	短时回旋,然后旋转一圈•污物被输送至污物篮

根据时间进行清洁

根据环境温度，ScreenMatic 带单元在固定间隔后执行一个清洁周期。由此确保了定期进行清洁

• 对于脏污或损坏的传感器，
• 在脏污负载很低和/或流量较小时（例如对于激活的过滤泵 SFC）。

环境温度	间隔	旋转运动 ScreenMatic 滤网
≤slant 10^	6 小时	旋转一圈
10^·s 20^	4 小时	污物被输送至污物篮
≥slant 20^	3 小时

系统消息

LED	故障	可能的原因	对策	重置系统消息
闪烁绿色/红色	48小时内无自动清洁	传感器脏污	清洁传感器去除传感器上的水垢	在排除故障后,自动进行
		水并未脏污,无需进行清洁	-
	无水流	过滤泵未运行	使过滤泵运行
	传感器未识别到水	控制器在错误位置	正确定位控制器
		控制器损坏	更换控制器
		水的传导率太低	用 OptiPond 提高水的硬度
		泵功率太小	匹配泵功率
闪烁红色	连续20个自动清洁过程	ScreenMatic 滤网脏污	启动手动清洁并用刷子清洁配水器侧的 ScreenMatic 滤网(→手动清洁)如果 ScreenMatic 滤网的网眼被生物膜覆盖,则从内部进行清洁(→清洁/更换 ScreenMatic 滤网)	在排除故障后,自动进行
		传感器脏污	清洁传感器
		控制器在错误位置	正确定位控制器
		泵功率太大	匹配泵功率
闪烁绿色	虽然已触发手动清洁,但ScreenMatic 滤网不旋转	电机电缆插头未插入或未正确插入控制器	插入插头,检查位置是否正确	-
		电机损坏	更换电机
关	虽然已触发手动清洁,但ScreenMatic 滤网不旋转	连接电缆插头未插入或未正确插入变压器	插入插头,检查位置是否正确	-
		变压器未连接电源	为变压器连接电源
		变压器损坏	更换变压器
		控制器损坏	更换控制器

警告

电击可导致重伤或死亡。

▶ 接触水之前，断开水中所有电气设备的电源。
▶ 断开设备电源之后才能开始在设备上工作。

- 请勿使用腐蚀性清洁剂或化学溶剂，因为它们可能会损坏外壳或损害设备的功能。

- 对于顽固积垢建议采用的清洁剂：

• OASE 出产的 PumpClean 泵器清洗剂。
• 不含酸和氯的家用清洁剂。

- 清洁完毕后，用清水彻底冲洗所有部件。

定期的清洁作业

- 排空污物篮：

- 清洁周期取决于池塘的脏污程度。

- 取出污物篮：（→ 打开/关闭滤网支架）

- 清洁 ScreenMatic 滤网：

• 对于阻塞的 ScreenMatic 滤网，使用刷子在配水器之后清洁 ScreenMatic 滤网。同时，手动激活 SceenMatic 滤网。（→ 手动清洁）
• 使用 OASE 的泵清洁剂 PumpClean 进行集中清洁。（→ 清洁/更换 Screen-Matic 滤网）

清洁过滤海绵

• 一旦水完全超过隔板标记，则必须清洁过滤海绵。
• 切勿使用化学清洁剂，因为这会杀死过滤细菌。

前提：

• 过滤泵已关闭。
• 水箱已打开。（→取下水箱盖）
• 滤网支架已打开。（→ 打开/关闭滤网支架）
• BioTec ScreenMatic ^2 90000: 抽出隔板及取出基质管。(→清洁/更换基质管)
• 水箱中的水位低于输出口高度。

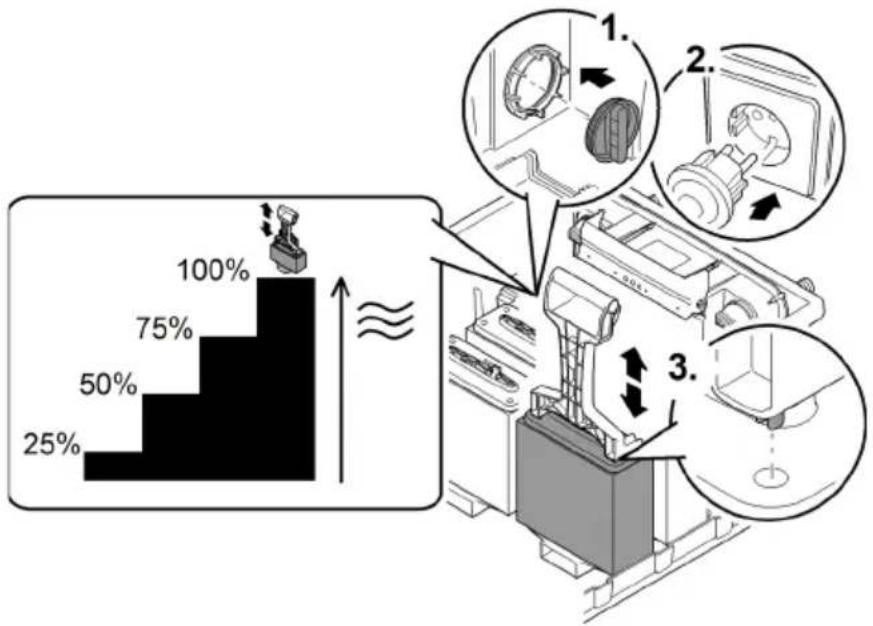

BioTec ScreenMatic ^2 40000, 60000, 90000

步骤如下：

1. 从内侧将塞子插入输出口，以封闭输出口。
2. 为更好地接触，必要时取出隔板。
3. 接通过滤泵，直至过滤海绵被水覆盖，然后关闭过滤泵。
4. 用泡沫清洁剂对所有过滤海绵进行多次挤压。
5. 排出污水。
6. 打开污物出口的拉拔式闸板并在排空水箱后，再次将其关闭。
7. 必要时，重复步骤 2…4。
8. 用清水冲洗水箱，以去除已溶解的污物。为此，先执行步骤2，然后执行步骤4。
9. 从内侧移除输出口上的塞子。
10. 关闭污物出口的拉拔式闸板。
11. 关闭滤网支架(→打开/关闭滤网支架)、装入脏污篮并接通过滤泵。

BioTec ScreenMatic ^2 40000, 60000

BTC0053

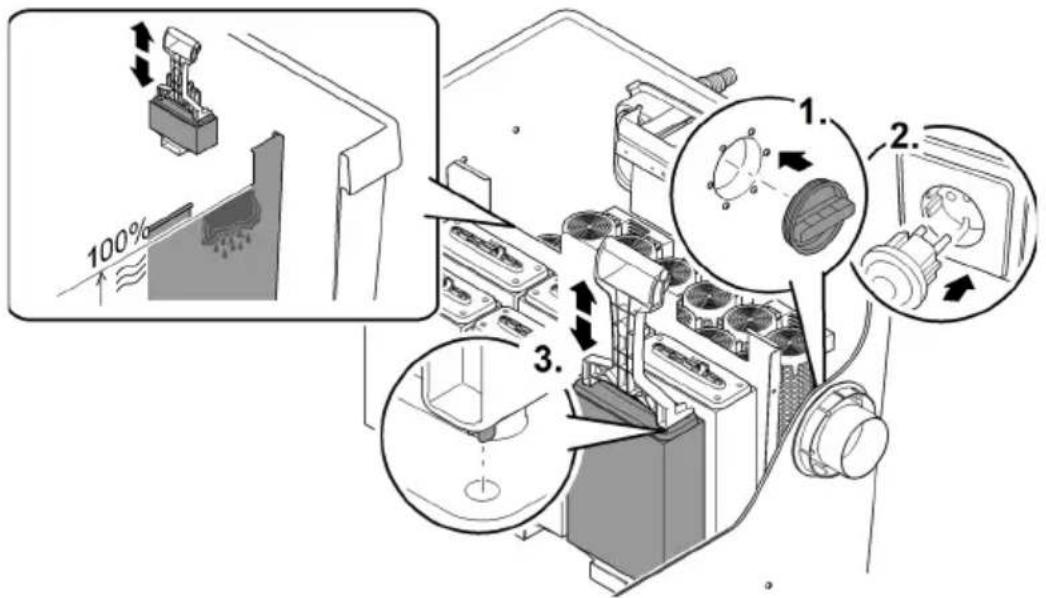

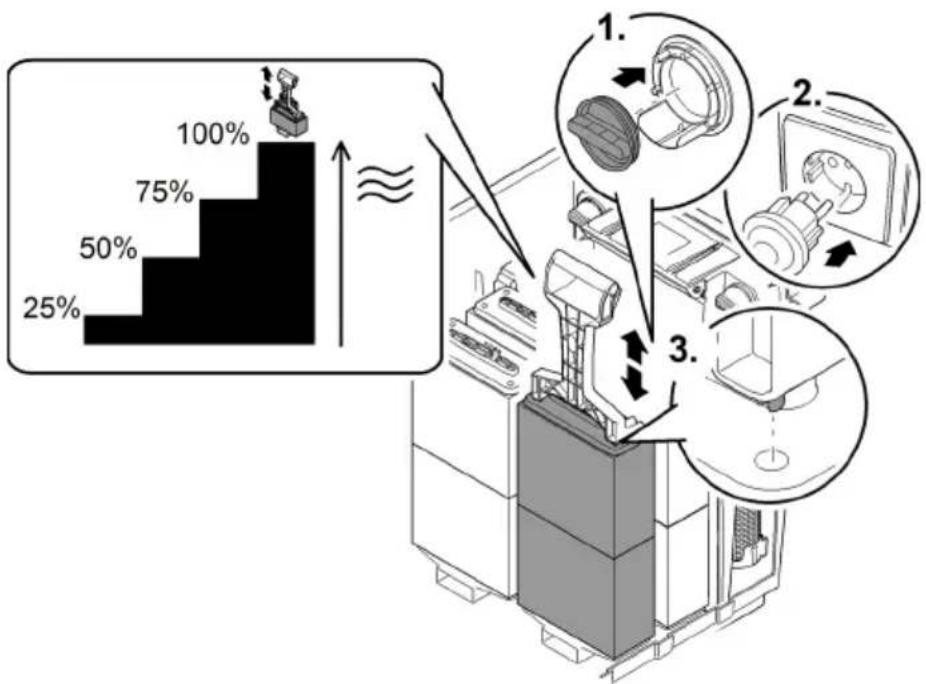

BioTec ScreenMatic ^2 90000

1. 从内侧将塞子插入输出口，以封闭输出口。
2. 接通过滤泵，直至过滤海绵被水覆盖，然后关闭过滤泵。
3. 用泡沫清洁剂对所有过滤海绵进行多次挤压。
4. 排出污水。

- 打开污物出口的拉拔式闸板并在排空水箱后，再次将其关闭。

1. 必要时，重复步骤 2…4。

2. 用清水冲洗水箱，以去除已溶解的污物。为此，先执行步骤2，然后执行步骤4。

3. 从内侧移除输出口上的塞子。

4. 关闭污物出口的拉拔式闸板。

5. 关闭滤网支架(→打开/关闭滤网支架)、装入脏污篮并接通过滤泵。

100%

BTC0079

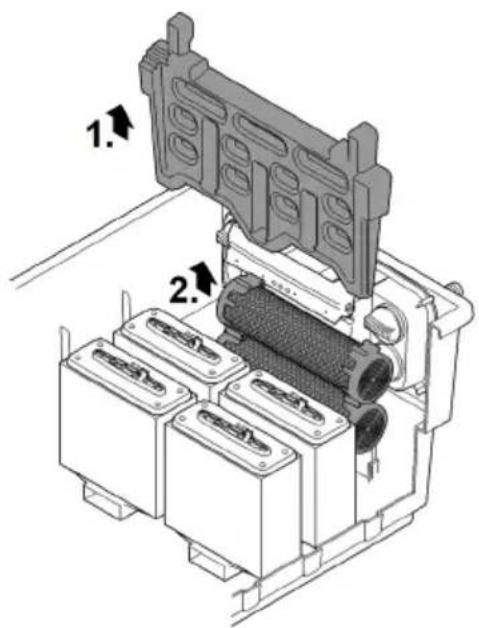

清洁/更换基质管

在交付时，基质管内已用沸石填塞。OASE 建议，当过滤海绵完全达到生物净化效果时，用 Phosless（OASE 产品）替代沸石。

前提：

• 过滤泵已关闭。
• 水箱已打开。（→取下水箱盖）
• 滤网支架已打开。（→ 打开/关闭滤网支架）

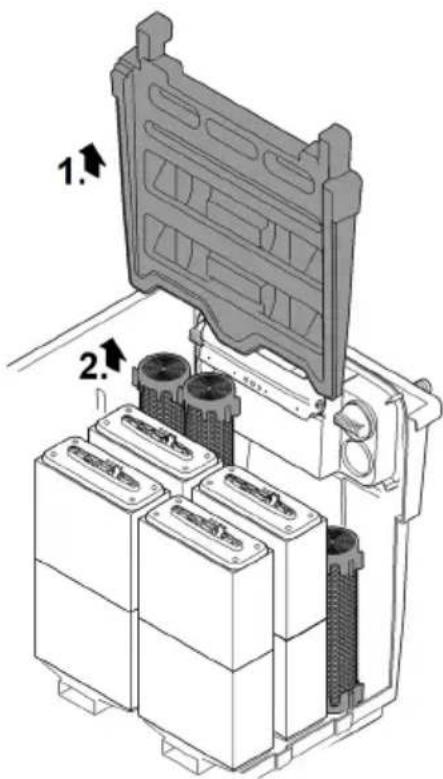

BioTec ScreenMatic ^2 40000, 60000

步骤如下：

1. 抽出隔板。

2. 取出基质管并进行清洁，或者更换填塞物。

3. BioTec ScreenMatic ^2 40000: 2 根基质管

4. BioTec ScreenMatic ^2 60000: 3 根基质管
5. 在将基质管装入水箱壁时，面对输出口进行移动。

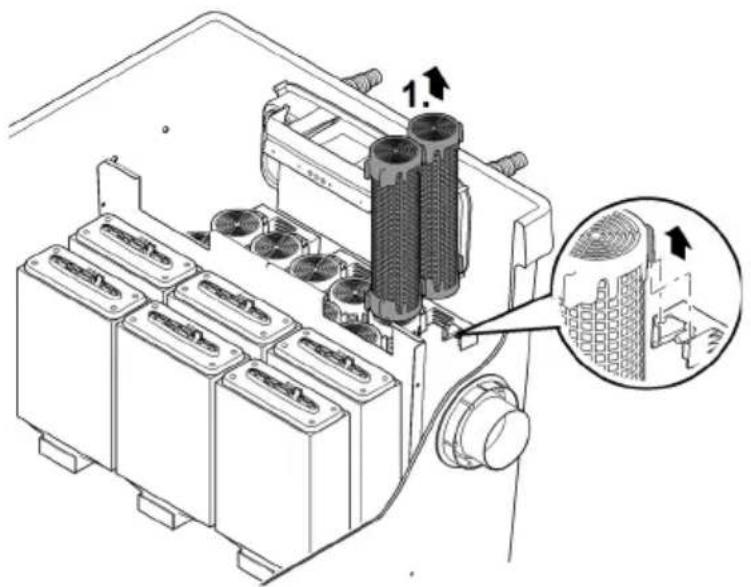

1. 抽出隔板。

2. 取出基质管并进行清洁，或者更换填塞物。

3. BioTec ScreenMatic ^2 90000: 4 根基质管

4. 输出口左边有两根，同样输出口右边有两根。

- 单独取出基质管并进行清洁，或者更换填塞物。

- BioTec ScreenMatic ^2 145000: 12 根基质管

• 过滤泵已关闭。
• 水箱已打开。（→取下水箱盖）
• 污物篮已移除。（→ 打开/关闭滤网支架）

步骤如下：

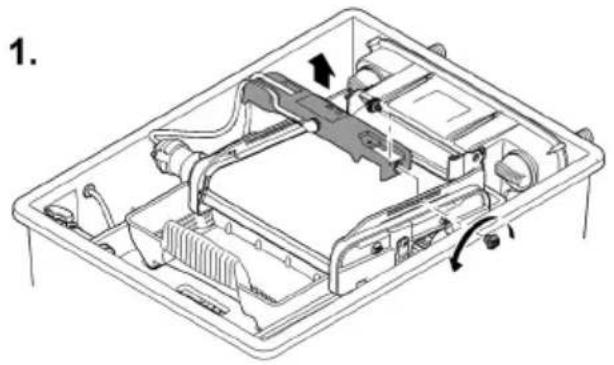

1. 移除用于固定控制器的螺栓、取下控制器并小心地放在一边。

2. 必要时，从控制器上拔下电机电缆的插头。

3. 为便于重新装配，在水箱侧面板上标记控制器的位置。

4. 从滤网支架中取出 ScreenMatic 带单元。

5. Biotec ScreenMatic ^2 40000, 60000, 90000: 按压卡钩的两侧并取出 ScreenMatic 带单元。

6. Biotec ScreenMatic ^2 145000: 朝配水器方向按压 ScreenMatic 带单元并将其取出。

7. 松开水箱侧面板上的螺母，取下侧面板和刮擦器。

8. 松开夹紧杆并抽出 ScreenMatic 滤网。

9. 彻底清洁刮擦器。

10. 从两侧彻底清洁 ScreenMatic 滤网。必要时，更换 ScreenMatic 滤网。

11. 为进行清洁，请使用 OASE 泵清洁剂 PumpClean。

12. 以相反顺序装配 ScreenMatic 带单元并将其装入滤网支架。

- 在夹紧 ScreenMatic 滤网时，夹紧杆必须卡入。

• 过滤泵已关闭。
• 水箱已打开。（→取下水箱盖）
• 滤网支架已打开。（→ 打开/关闭滤网支架）

步骤如下：

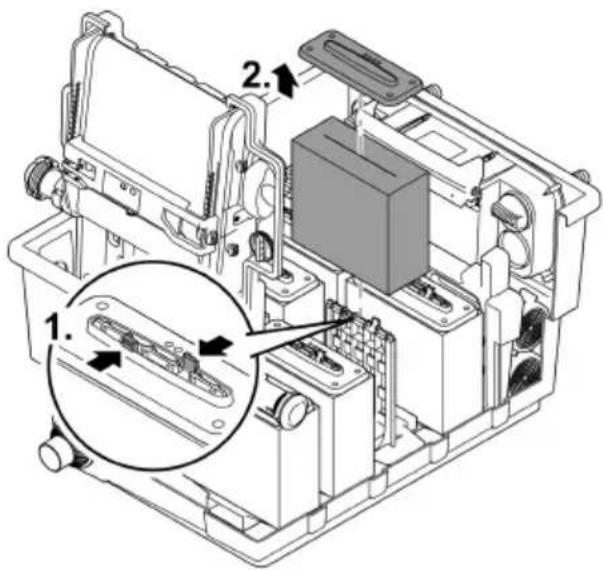

1. 按压泡沫支架上的两个卡钩。
2. 取下泡沫支撑板和过滤海绵。
3. 将新的过滤海绵装到泡沫支架上、放置泡沫支撑板并向下按压直至两个卡钩卡入泡沫支撑板。

① 更换过滤海绵的建议：

• 始终部分并且每周更换过滤海绵，以便生物净化效果不会受到太大影响。
• 最多同时更换 50% 的过滤海绵。

设备有防冻保护（例如安装在车库或使用防护外壳）

当最低水温保证在最低 +4^ 时，可以运行设备。

在冬天，深池塘区域的水温为约 +4 °C，这对鱼类存活很重要。通过以下措施减缓在通过过滤系统进行循环时的水冷却：

• 将泵定位在靠近水面的位置，以便只泵送池塘高处区域的冷水。
• 将池塘中过滤系统的回流管隔离起来。
• 水不能通过河道流入池塘。

设备没有防冻保护（例如室外安装）

在水温低于 +8 °C 或者最晚在预计结冻时，请停止运行设备。

• 尽可能排空设备、软管、管道和接头中的水。
• 打开全部截止阀，避免有水聚集。
• 盖住水箱，确保雨水无法渗入。
• 未排掉水的管道和截止阀，请采取保护措施，防止冻结。

故障排除

故障	可能的原因	对策
无水流	过滤泵未接通	接通过滤泵,插入电源插头
	至过滤系统的入口或至池塘的回流口阻塞	入口或回流口阻塞
水流不足	软管被折弯或阻塞	检查、清洁,必要时更换软管
	软管中的损耗太大	将软管长度缩减至最小使用长度
	泵功率太小	匹配泵功率
水不清澈	水循环太慢	匹配泵功率
	水污染严重	优化池塘中的水循环速度清除池塘中的水藻和树叶更换水在负载高达30%时,更换水以避免对鱼养殖量造成影响
	养殖物种太多	减少养殖物种标准值: 1 m^3 池塘水中养殖600mm的鱼群
	ScreenMatic 滤网阻塞	清洁或更换 ScreenMatic 滤网
	过滤海绵脏污	清洁过滤海绵
池塘入口没有水	池塘入口阻塞	清洁池塘入口
	过滤泵未运行	使过滤泵运行
水箱中的水位太低,过滤海绵未完全在水下	对于新过滤海绵,水位线会先比较低,因为还没有细菌群。	等待几周,直至完全达到生物净化效果。使用 OASE 过滤启动器 Bi-okick 加快繁殖细菌群
	缺少隔板(仅 BioTec ScreenMatic ^2 40000,60000,90000)	装入隔板
噪音变大	输出口流水声变大是因为曝气不足	使用向上流水开口连接曝气器与排水管道的 T 型接口

磨损件

• 过滤海绵
• 基质管
• ScreenMatic 滤网

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。

BioTec ScreenMatic ^2 40000, 60000
