BRUKSANVISNING BioTec ScreenMatic 60000 OASE

Formålsbestemt anvendelse

Opstilling og tilslutning

Beskyttelsesforanstaltninger for swimmingpools:

For at skåne ryggen skal l være mindst fire personer om at bære beholderen, og den må kun løftes i håndtagene.
▶ Beskyt arme og ben mod knusning.
▶ Flyt ikke beholderen, mens den er fyldt med vand.

i Fjern beskyttelsesfolien fra substratrørene, og sæt substratrørene ind i beholderen.

Rengøring og vedligeholdelse

ADVARSEL

• Filterskum
• Substratrør
• ScreenMatic-si

Bortskaffelse

BEMÆRK

Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som fölge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
• Apparatet må være sikret via en jordfeilbryter (RCD) med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• På lokket til beholderen er det en magnet med sterkt magnetfelt som kan påvirke pacemakere eller implanterte hjertestartere (ICD). Hold minst 20 centimeter avstand mellom implantat og magnet.
• Ved defekt hus, skal apparatet ikke brukes.
• Hvis den elektriske ledningen er defekt, må apparatet ikke brukes.
• Apparatet må aldri bæres eller trekkes ut etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Koble apparatet fra strømnettet ved tordenvær for å unngå skade på elektronikken.
• Overspenning på nettet kan føre til driftsforstyrrelser av apparatet. Informasjon om dette finner du i kapittelet "Feilretting". (→ Utbedrefeil)
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• For rensing av hagedammer.
• Med overholdelse av de tekniske dataene. (→ Apparatinformasjon)
• Ved overholdelse av de tillatte vannverdiene. (→ Tillatte vannverdier)

Følgende restriksjoner gjelder for apparatet:

• Bruk aldri andre væsker enn vann.
• Skal ikke brukes for industriformål.
• Ikke egnet for saltvann.
• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.

Produktbeskrivelse

Apparatets oppbygning

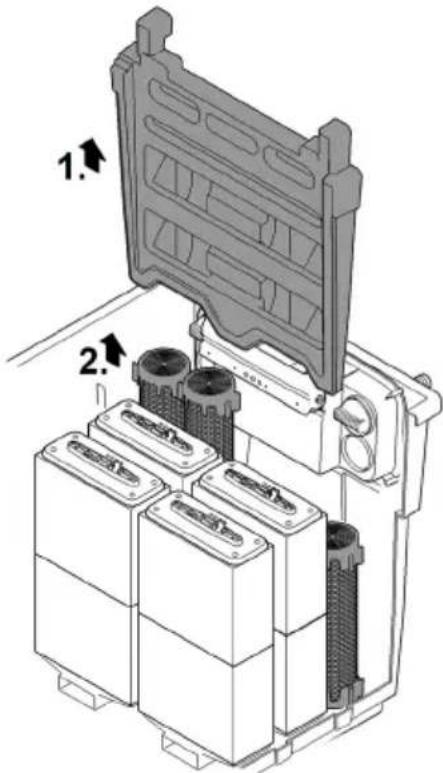

BioTec ScreenMatic ^2 40000, 60000

1	Tilførsler, to stk.
2	Vannfordeler
3	Fordelerforlengelse
4	Børste for regelmessig rengjøring av ScreenMatic-filtere
5	SubstratrørBioTec ScreenMatic^2 40000: 2 stk.BioTec ScreenMatic^2 60000: 3 stk.
6	Skillevegg, kan tas ut for vedlikehold
7	Skumfilter, 8 stykk
8	Stoppere for å stenge utgangen (14)Ved rengjøring av skumfilteret med stengt utgang vil det ikke strømme smussvann tilbake til dammen
9	Smussutløp
10	Skumrengjøringsmiddel
11	Holder for skumrengjøringsmiddelet
12	Trekkskyver for smussutløp
13	Smusskurv
14	Utgang

1	Tilførsler, to stk.
2	Vannfordeler
3	Fordelerforlengelse
4	Børste for regelmessig rengjøring av ScreenMatic-filtere
5	Substratrør, 4 stykk
6	Skillevegg, kan tas ut for vedlikehold
7	Skumfilter, 16 stykk
8	Stoppere for å stenge utgangen (14)• Ved rengjøring av skumfilteret med stengt utgang vil det ikke strømme smussvann tilbake til dammen
9	Smussutløp
10	Skumrengjøringsmiddel
11	Holder for skumrengjøringsmiddelet
12	Trekkskyver for smussutløp
13	Smusskurv
14	Utgang

BioTec ScreenMatic ^2 145000

1	Tilførsler, to stk.
2	Vannfordeler
3	Fordelerforlengelse
4	Børste for regelmessig rengjøring av ScreenMatic-filtere
5	Skillevegg
6	Substratrør, 12 stykk
7	Utgang
8	Skumfilter, 18 stykk
9	Stoppere for å stenge utgangen (14)Ved rengjøring av skumfilteret med stengt utgang vil det ikke strømme smussvann tilbake til dammen
10	Smussutløp
11	Smusskurv
12	Skumrengjøringsmiddel

ScreenMatic-bändenhet

1	Styring
2	Kontrollpanel
3	Sensor på undersiden av styringenNår vannet kommer i kontakt med sensoren på ScreenMatic-filteret, utløses rengjøringen automatisk
4	AvstrykerStryker av smuss fra ScreenMatic-filteret og fører det til smusskurven
5	ScreenMatic-filter
6	Markering "Maks vannivå"Smuss blir evt. spylt ut av smusskurven når vannivået fra vannfordeleren kommer over merket
7	TransformerStrømforsyning for styring av motoren
8	MotorDrift av ScreenMatic-båndenheten

Egenskaper

• Høyeffektivt gjennomløpsfilter for dammer opp til 40 m ^3 , 60 m ^3 , 90 m ^3 eller 140 m ^3 .
• Elektrisk drevet ScreenMatic-filter for automatisk grovsmussutskilling.
• Takket være grovsmussutskillingen er det ikke nødvendig med mye vedlikehold.
• Bunnutløp med skyver for fjerning av smuss fra filtersystemet.
• Praktisk rengjøring av skumfilteret direkte i filteret.
• Skumrengjøringsmiddel og holder for å feste skumrengjøringsmiddelet i beholderen.
• Optimalt tilpasset OASE AquaMax Eco filterpumper.
• Direkte tilkoblingsmulighet for OASE UVC-renser i seriene Vitronic 18W/24W/36W, Bitron C og Bitron Eco.
• Bruk av forskjellige filtermedier for optimal filterbiologi.

Tekniske data
Apparatinformasjon

BioTec ScreenMatic2			40000	60000	90000	145000
Nettdel	Primær målingsspenning	V AC	230	230	230	230
	Nettfrekvens	Hz	50	50	50	50
	Sekundær målingsspenning	V DC	12	12	12	12
	Tillatt omgivelsestemperatur	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Styring	Effektforbruk	W	5	5	5	5
	Tillatt omgivelsestemperatur	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Kabellengde	Nettdel	m	2,10	2,10	2,10	2,10
	Styring	m	5,00	5,00	5,00	5,00
Filtersvamp	Antall blå	ST	2	2	4	4
	Antall røde	ST	3	3	6	7
	Antall fiolette	ST	3	3	6	7
Spesial -filtergranulat		kg	2,50	3,50	5	14,50
Grovsmussavskilling		μm	300	300	300	300
Tillatt vanntemperatur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Inngang	Antall	ST	2	2	2	2
	Tilkobling slange	mm	25, 32, 38	25, 32, 38	25, 32, 38, 50	25, 32, 38, 50
			G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2, G2	G1, G11⁄4, G11⁄2, G2
	Tilkobling UVC-forrenser		Bitron C 36 W /55 W / 72 W / 110 W Bitron Eco 120 W / 180 W / 240 W Vitronic 18 W / 24 W / 36 W
Utgang	Antall	ST	1	1	1	1
	Tilkobling		DN 75	DN 75	DN 110	DN 110
Smussutgang	Antall	ST	1	1	1	1
	Tilkobling		DN 50	DN 50	DN 50	DN 75
Sirkulasjons-ytelse	minimum	l/t	4000	6000	8000	8000
	maks	l/t	9000	11000	12500	17500
Maksimalt damvolum	uten fiske-bestand	m^3	40	60	90	140
	med fiske-bestand	m^3	20	30	45	70
	med Koi	m^3	10	15	22,5	35
Dimensjoner	Lengde	mm	788	788	788	1200
	Bredde	mm	590	590	590	800
	Høyde	mm	454	554	654	760
Vekt	uten vann	kg	20	25	30	115

Tillatte vannverdier

Type		Rent vann	Bassengvann	Saltvann
pH-verdi		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hardhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridinnhold	mg/l	<250	<250	<22000
Saltinnhold	%	<0,4	<0,4	<4
Total tørkerest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Installasjon og tilkobling

Tilgang til apparatet

• Ta av beholderlokket: Tilgang til styringen.
- Løfte opp filterholderen: Tilgang til skumfilteret, substratrørene, skilleveggen og utløpet.

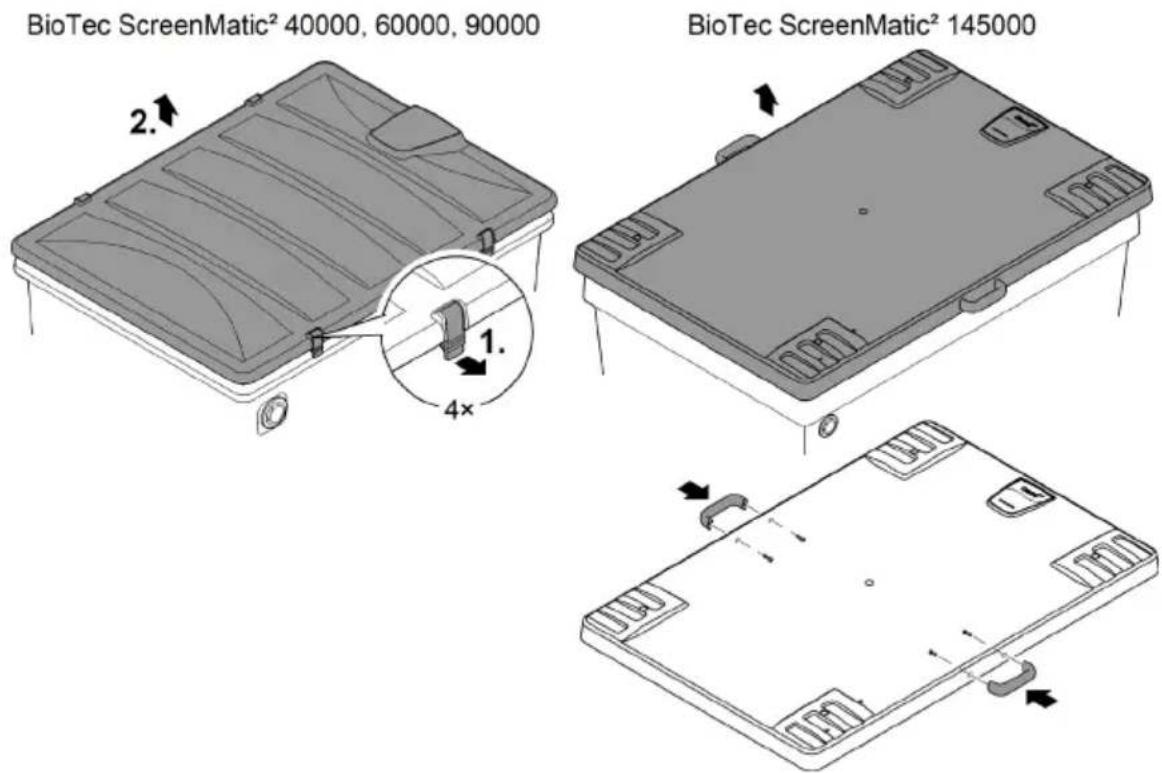

Ta av beholderlokket

BioTec ScreenMatic ^2 40000, 60000, 90000

• Løsne begge låsehakene, løft lokket og ta det av.
  BioTec ScreenMatic ^2 145000
• Løft lokket på håndtakene og ta det av.
• Håndtakene er ikke montert ved levering.

- Skru håndtakene på lokket.

BioTec ScreenMatic² 40000, 60000, 90000 BioTec ScreenMatic² 145000 1. 4×

BTC0051

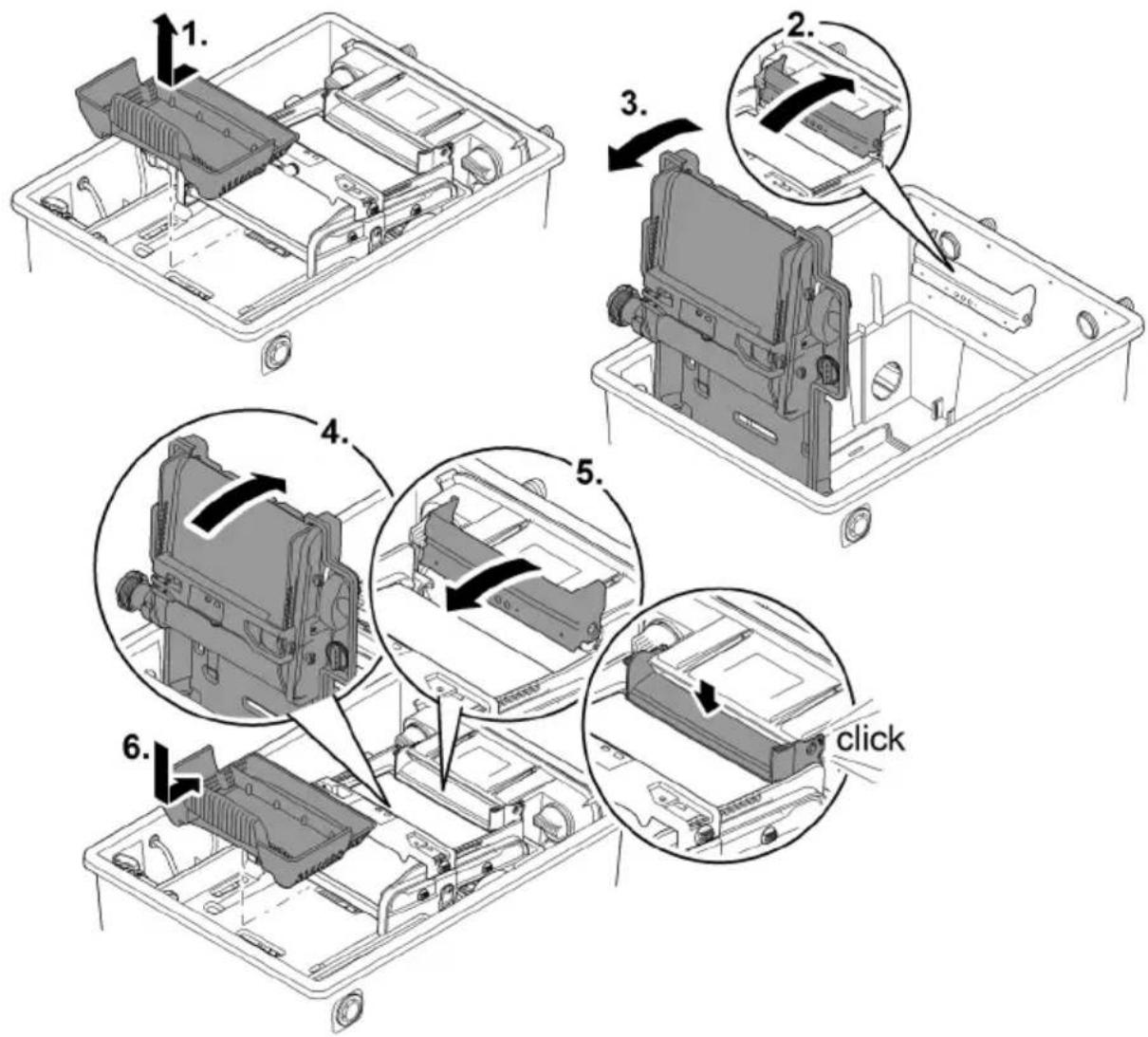

Vippe opp/igjen filterholderen

Slik går du frem:

Åpne

1. Ta av smusskurven.
2. Løfte opp fordelerforlengeren.
3. Vipp opp filterholderen med ScreenMatic-bändenheten.

Lukke

1. Vippe igjen filterholderen forsiktig.
2. Trykk ned fordelerforlengeren til du hører at den går i lås.
3. Sett inn smusskurven.

1. 2. 3. 4. 5. 6. click

BTC0052

ADVARSEL

Alvorlige personskader eller dødsfall kan forekomme ved strømstøt.

▶ I vann må det utelukkende brukes elektriske apparater eller installasjoner med dimensjone-ringsspenning U ≤ 12 V.
▶ Ved elektriske installasjoner med dimensjoneringsspenning U > 12 V må det være minst 2 m avstand til vannet.

ADVARSEL

På grunn av apparatets høye vekt, er det mulig å kveste lemmer eller skade ryggraden under bæringen. Apparatet veier mer enn 25 kg.

▶ Bær beholderen med minst fire personer utelukkende i håndtakene, for å avlaste ryggraden.
▶ Beskytt lemmene deres mot kvesting.
- Ikke transporter beholderen, när den er fylt med vann.

Elektriske komponenter i filtersystemer arbeider med en dimensjoneringsspenning på U_DC=12 V.

• Filtersystem med påmontert UVC-renser:
• Filtersystemet og transformatoren skal ha en avstand fra vann på minst 2 meter.
• Filtersystem uten påmontert UVC-renser:
• Filtersystemet kan plasseres direkte ved vannet. Transformatoren skal ha en avstand fra vann på minst 2 meter.

Gjennom omhyggelig planlegging og ved å ta hensyn til omgivelsesbetingelsene oppnår man optimale driftsbetingelser.

• Filteret veier mye når det er fylt. Derfor må man velge et underlag (minimum en platt, men helst betongsåle) hvor man unngår synking.
  • Niveller bunnplaten vannrett.
• Sørg for tilstrekkelig bevegelsesfrihet til å utføre rengjørings- og vedlikeholdsarbeider.
• Led spillvannet inn i kanalene eller så langt unna dammen at det ikke kan renne tilbake til dammen.
• Innløpet til dammen må ikke ligge høyere enn utløpet fra filtersystemet (f.eks. over bekker eller vannfall).

En bekk eller vannfall er optimalt egnet til å føre vannet tilbake til dammen.

- På denne måten blir det filtrerte vannet fra dammen anriket med surstoff, før det renner tilbake til dammen.

≥2 m

BTC0048

Innganger

Filtersystemet har to tilførsler med slangemunnstykker.

• Tilkobling av filterpumpe.
• Tilkobling av UVC-forrenser. (→Koble til UVC-renser)
• Monter en tett slangemunnstykke hvis tilførselen ikke skal brukes.
  — Slangemunnstykket er lukket ved levering.

Forutsetning:

• Beholderen er åpnet. (→ Ta av beholderlokket)
• Filterholderen er vippet opp. (→Vippe opp/igjen filterholderen)

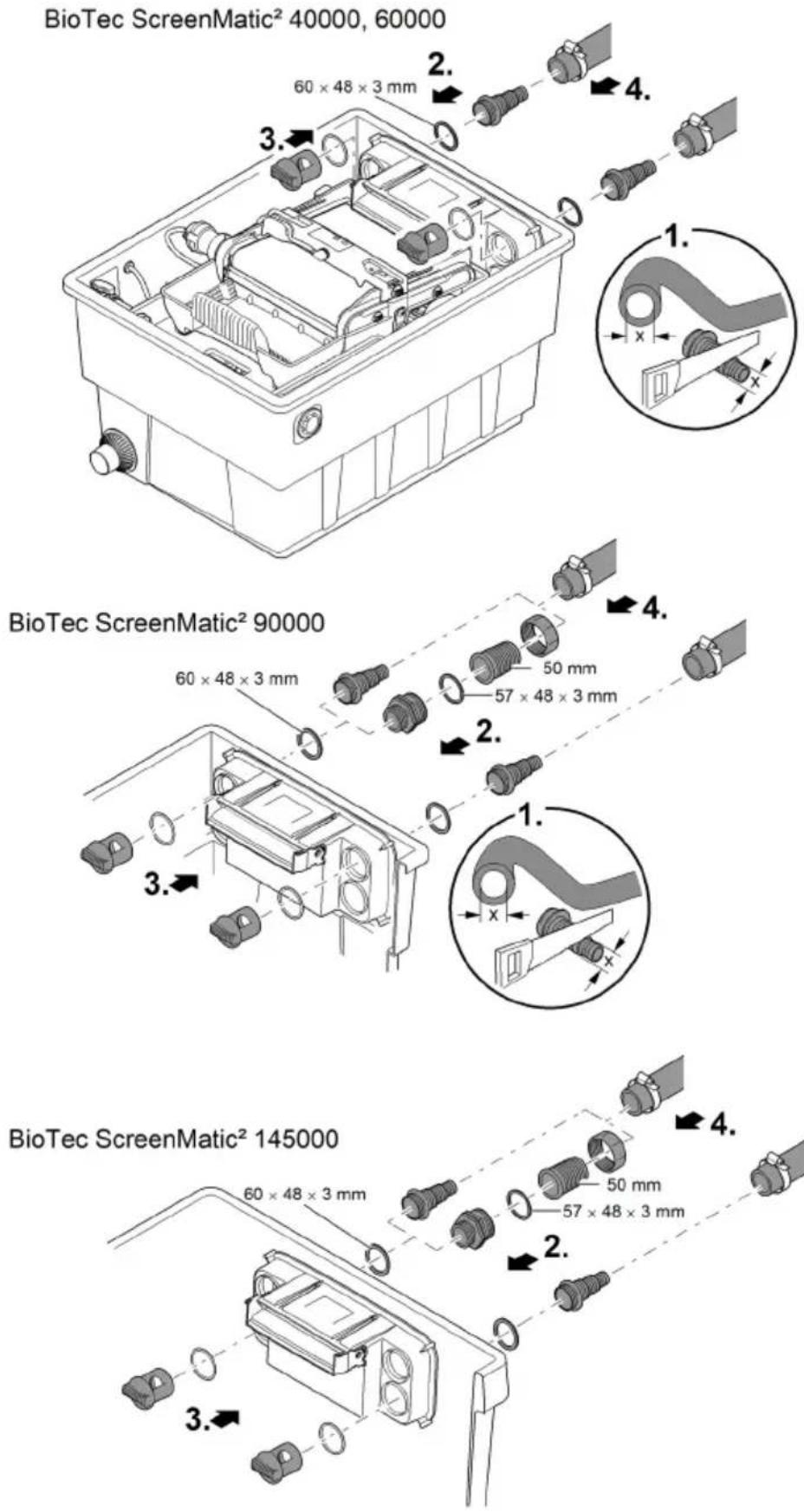

Tilkobling av filterpumpen

Slik går du frem:

1. Hvis nødvendig må slangemunnstykket avkortes i forhold til diameteren på slangen.
   – Dette reduserer trykkfallet.
2. Plugg trinnslangemunnstykket med den flate pakningen inn i tilførselsåpningen.
3. Skru avløpsskruene med O-ring på trinnslangemunnstykket og trekk til for hånd.
   — BioTec ScreenMatic ^2 145000: Alternativt kan du montere et slangemunnstykke 50 mm.
4. Skyv slangeklemmen over slangen, trykk slangen på slangemunnstykket og sikre med slangeklemmen.

BioTec ScreenMatic² 40000, 60000 60 × 48 × 3 mm BioTec ScreenMatic² 90000 60 × 48 × 3 mm BioTec ScreenMatic² 145000 60 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 2. 2. 3. 4. 4. 2. 3. 4.

BTC0058

• Beholderen er åpnet. (→ Ta av beholderlokket)
• Filterholderen er vippet opp. (→ Vippe opp/igjen filterholderen)

Slik går du frem:

1. Plugg UVC-renseren med flatpakningen i tilførselsåpningen.
2. Skru avløpsskruene med O-ring på slangemunnstykket og trekk til for hånd. — Les bruksanvisningen til UVC-renseren.

60 × 48 × 3 mm 1. 2. 60 × 48 × 3 mm

BTC0059

Utganger

• Bruk eqnede forlengelsesledninger.
• Ikke bruk rettvinklede rørstykker. Bend med maksimal vinkel på 45° er optimale.
• Stillestående vann slipper ikke ut hvis det fryser og kan sprenge rørene. Legg derfor rør og slanger med fall (50 mm/m), slik at de kan tømmes.
• Dimensjoner rørledning: (→ Apparatinformasjon)

Støtt opp de tilkoblede rørene. På denne måten økes stabiliteten til rørkonstruksjonene og det hindres at rørene henger ned.

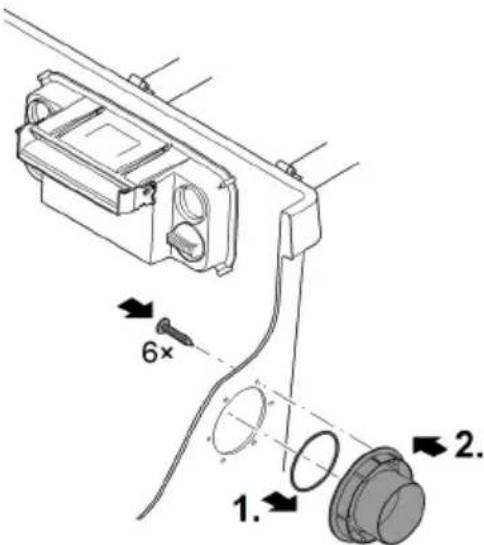

Montere utgangen

BioTec ScreenMatic² 145000: I leveringstilstanden er utgangen ikke montert.

Forutsetning:

- Beholderen er åpnet. (→ Ta av beholderlokket)

Slik går du frem:

1. Skyv O-ringen på utløpet.

2. Sett utløpet utenfra inn i beholderveggen.

- Markeringen må peke oppover og være rettet mot boringene i beholderveggen.

1. Skru fast utløpet med tre linseskruer fra innsiden på beholderveggen.

— Trekk til skruene over korset, slik at alle tetninger ligger an jevnt.

- Hvis du bruker en batteridrevet drill: Ikke skru den batteridrevne drillen på "bor", for å unngå skader på det selv kuttede gjenge. Dra deretter til skruene med en Torx-skrutrekker.

Montering av smussutgangen

BioTec ScreenMatic² 145000: I leveringstilstanden er utgangen ikke montert.

1. 2. 3. 2×

Proficlear0347

Koble til smussutgang

Vannet kan ved behov (rengjøring, reparasjon, vinteravstenging) slippes ut av beholderen gjennom smussutgang-skyveventilen DN 75.

• Koblet til den egnede rørledningen DN 75 og led smussvannet i kloakkrøret.
• Dimensjoner rørledning: (→ Apparatinformasjon)

Utfør elektriske tilkoblinger

Slik går du frem:

1. Tilkoblingskabelen til styringen føres inn gjennom åpningen i beholderveggen og åpningen forsegles med tetningen.

i Fjern beskyttelsesfolien fra substratrørene og sett substratrørene inn i beholderen.

(→ Rengjøre/skifte substratrør)

- Substratrørene er pakket i beskyttende folie ved levering.

Rengjør dammen grundig før igangsetting, slik at filtersystemet ikke blir tilsmusset for mye til å begynne med. OASE anbefaler damslamsugeren PondoVac for rengjøringen.

- Det er vanligvis ikke nødvendig å utføre denne rengjøringen hvis dammen er nyanlagt.

Biologisk filterstarter

Skumfilteret når sin fulle biologiske rengjøringsvirkning først etter noen uker. For rask oppbygging av bakteriepopulasjonen anbefales OASE Filterstarter Biokick. Mikroorganismer koloniserer filtersystemet, formerer seg, og sørger for en bedre vannkvalitet i dammen gjennom opptak av overflødige næringsstoffer.

La UVC-renseren være avslått i minst 36 timer, når du bruker filterstarter, medikamenter eller dampleiemidler.

- Dette reduserer ikke effekten av midlene.

Rekkefølgen til igangsettingen

Slik går du frem:

1. Steng skyveventilen for smussutløpet.

2. Kontroller filtersystemet (rørledninger og slanger) fullstendig.

3. Ta av beholderlokket.

4. Koble transformatoren til strømnettet.

5. Slå på filterpumpen og evt. UVC-forrenseren.

- Vannet må strømme tilbake til dammen gjennom tilbakeløpet.

1. Kontroller at alle rørledninger, slanger og tilkoblinger er tette.

- Ekspansjonstetninger kan være utette til å begynne med, men vil tette seg når de kommer i kontakt med vann.

1. Juster eventuelt styringen til ønsket vannmengde. (→Justere styringsenheten)

2. Kontroller funksjonen til ScreenMatic-båndenheten. (→ Bruk)

3. Sett på beholderlokket.

i Ikke bruk apparatet uten beholderlokk.

For å redusere støy fra pumpen kan pumpen på faste installasjoner kobles til ledningsnettet via trykkbestandige slangeforbindelser.

For maksimal virkning må substratrørene ligge helt under vann.

- Hvis vannstanden i beholderen er for lav til dette på grunn av systemkonfigurasjonen, må du legge det øvre substratrøret direkte i dammen på et sted med god gjennomstrømning.

Justere styringsenheten

Juster styringen først etter en innkjøringsfase

• Det er mulig at det virvles opp så mye skitt när man senker pumpen ned i dammen at det strømmer over ScreenMatic-filteret hvis filtersystemet startes med en gang.
• Apparatet trenger en innkjøringsperiode på 2 til 3 timer. Om nødvendig kan styringen justeres etter denne perioden.
• Juster styringen slik at sensoren kobler inn først når det er samlet opp mye smuss.
• Avstrykeren kan skrape bort og transportere en godt oppbygd smussdunge optimalt.
• Avstrykerbørsten under ScreenMatic-filteret samler opp finsmuss og fører det til filterkurven.

Slik går du frem:

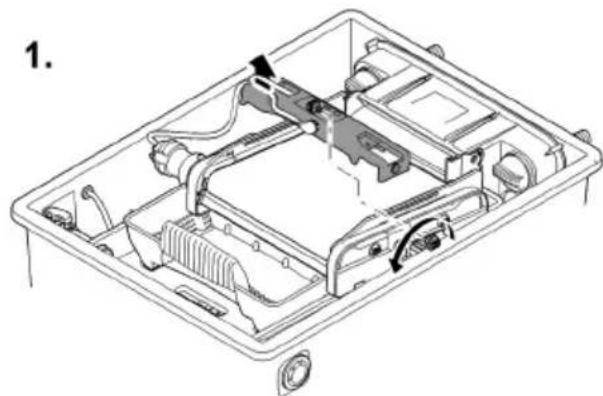

1. Løsne og ta av skruen i styringen og ta ut styringen.
2. Plugg styringen inn i anvist posisjon, sett inn skruen og skru til for hånd.

Justere styringen i forhold til tilsmussingen av dammen

For å forhindre for tidlig tilsmussing av skumfilteret må ikke smussvannet kommer over merket "Maks. vannivå" for å unngå at det renner rett i smusskurven.

- Endre først posisjonen til styringen hvis dannet til tross for at det renses av ScreenMatic-filte-ret (med vedlagte børste) kommer opp på eller over merket "Maks. vannivå". (→ Rengjøre/skifte ScreenMatic-filter)

Typiske plasseringer av styringen

BioTec ScreenMatic ^2

40000		60000		90000		145000
<6000 l/t	<8	<8000 l/t	<9	<9000 l/t	<10	<12000 l/t	<18
>8000 l/t	>8	>9000 l/t	>9	>11000 l/t	>10	>15000 l/t	>18
Leveringstilstand	8	Leveringstilstand	9	Leveringstilstand	10	Leveringstilstand	18

Lyser grønt	ScreenMatic-båndenhet klar til bruk
Blinker grønt	Rengjøring aktiv
Blinker grønt/rødt	Feil (→Systemmeldinger)
Blinker rødt	Feil (→Systemmeldinger)

Hold

1s trykket.

ScreenMatic-filtered dreier 1 omdreining frem.Hold tasten ijen trykket 1s: Dreiebevegelsen stopper raskere

- Hold tasten igjen trykket 1s: Dreiebevegelsen stopper raskere.

Automatisk rengjøring

På grunn av økende smusstransport stiger også vannivået i ScreenMatic-filteret. Ved kontakt med vann utløser sensoren i styringen en dreiebevegelse i ScreenMatic-filteret.

Ved å dreie flere ganger kort bakover bygger ScreenMatic-filteret opp en større smussansamling som avstrykeren får bedre tak i.

Utløp av en automatisk rengjøringssyklus		Dreiebevegelse ScreenMatic-filter
Normal tilsmussing
1.	Sensoren i kontakt med vann	Kort trykk
2.	Sensoren i kontakt med vann	Kort trykk
3.	Sensoren i kontakt med vann	Kort trykk
4.	Sensoren i kontakt med vann	En omdreining forover• Smuss transporteres til filterkurven
Kraftig tilsmussing eller feiljustering styring (permanent høy vannstand i ScreenMatic-filteret)
1.	Sensoren i kontakt med vann	Kort bakover, deretter en omdreining forover• Smuss transporteres til filterkurven

Periodisk rengjøring

Avhengig av omgivelsestemperaturen utfører ScreenMatic-bändenheten en rengjøringssyklus med faste intervaller. Dette sikrer regelmessig rengjøring

• ved tilsmusset eller defekt sensor,
- ved svært lite smusspartikler og/eller ved små gjennomstrømningsmengder (f.eks. ved aktivert SFC på filterpumpen).

Omgivelsestemperatur	Intervall	Dreiebevegelse ScreenMatic-filter
≤10 °C	6 timer	Enomdreining forever
10 °C ... 20 °C	4 timer	• Smuss transporteres til filterkurven
≥20 °C	3 timer

Systemmeldinger

LED	Feil	Mulig årsak	Utbedring	Tilbakestille systemmelding
Blinker grønt/rødt	Ingen automatisk rengjøring i løpet av 48 timer	Sensor tilsmusset	Rengjør sensorAvkalke sensor	Av seg selv etter feilretting
		Ikke skittent vann, rengjøring ikke nødven-dig	-
	Ingen vannstrøm-ning	Filterpumpen går ikke	Start filterpumpen
	Sensoren detekterer ikke vann	Styringen i feil stilling	Plasser styringen riktig
		Defekt styring	Skift styringen
		Vannet har for lav lede-evne	∅k hardheten til vannet med OptiPond
		For lav pumpeytelse	Tilpass pumpeytelsen
Blinker rødt	20 automatiske rengjøringsforløp i rekkefølge	ScreenMatic-filteret til-smusset	Start manuell rengjø-ring og rengjør Screen-Matic-filteret på siden av vannfordeleren med børste (→ Manuell reng-jøring)Rengjør ScreenMatic-filteret på innsiden hvis maskene er tilstoppet biomasse (→ Rengjøre/skifte ScreenMatic-filter)	Av seg selv etter feilretting
		Sensor tilsmusset	Rengjør sensor
		Styringen i feil stilling	Plasser styringen riktig
		For høy pumpeytelse	Tilpass pumpeytelsen
Blinker grønt	ScreenMatic-filteret dreier ikke, selv om manuell rengjøring er utløst	Pluggen til motorkabe-len er ikke eller er feil innplugget i styringen	Plugg inn pluggen, kon-troller at den sitter riktig	-
		Motor defekt	Skift motoren
Av	ScreenMatic-filteret dreier ikke, selv om manuell rengjøring er utløst	Pluggen til motorkabe-len er ikke eller er feil innplugget i transfor-matoren	Plugg inn pluggen, kon-troller at den sitter riktig	-
		Transformatoren er ikke tilkoblet nettspenning	Koble transformatoren til nettspenning
		Defekt trafo	Skift trafo
		Defekt styring	Skift styringen

Rengjøring og vedlikehold

ADVARSEL

Alvorlige personskader eller dødsfall kan forekomme ved strømstøt.

▶ Koble alle elektriske apparater som er i vannet fra strømnettet før du berører vannet.
▶ Koble apparatet fra strømnettet før du starter med arbeider på apparatet.

• Du må ikke under noen omstendigheter bruke aggressive rengjøringsmidler eller kjemiske løsemidler, da dette kan angripe huset eller svekke apparatets funksjoner.
• Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:
• Pumperengjøringsmiddel PumpClean fra OASE.
  — Eddik- og klorfritt husholdningsrengjøringsmiddel.
• Skyll av alle deler grundig med klart vann etter rengjøring.

Regelmessig rengjøring

• Tømme smusskurven:
- Rengjøringssyklusen er tilpasset hagedammens tilsmussing.
— Ta av smusskurven: (→Vippe opp/igjen filterholderen)
• Rengjøre ScreenMatic-filteret:
- Hvis ScreenMatic-filteret er tilstoppet rengjør man ScreenMatic-filteret etter vannfordeleren med børste. Gjør dette ved å aktivere SceenMatic-filteret manuelt. (→ Manuell rengjøring)
- Gjennomfør intensivrengjøring med pumperengjøringsmiddel PumpClean fra OASE. (→ Rengjøre/skifte ScreenMatic-filter)

Rengjør skumfilter

• Skumfilteret må rengjøres så snart vannet kommer over 100%-markeringen på skilleveggen.
• Man må ikke bruk kjemiske rengjøringsmidler, da disse dreper filterbakteriene.

Forutsetning:

• Filterpumpen er slått av.
• Beholderen er åpnet. (→ Ta av beholderlokket)
• Filterholderen er vippet opp. (→Vippe opp/igjen filterholderen)
• BioTec ScreenMatic ^2 90000: Skillevegg er trukket ut og substratrør tatt ut. (→ Rengjøre/skifte substratrør)
• Vannivået i beholderen har sunket på høyde med utgangen eller lavere.

BioTec ScreenMatic ^2 40000, 60000, 90000

Slik går du frem:

1. Plugg stopper inn i utløpet fra innsiden for å stenge utløpet.
   — Ta ut skilleveggen for å gjøre det lettere å komme til.
2. Slå på filterpumpen til skumfilteret er dekket av vann, deretter slår man av filterpumpen.
3. Ale skumfiltere med skumrengjøring trykkes sammen flere ganger.
4. La smussvannet renne av.
5. Åpne trekkskyveren for smussutløpet og steng etter at beholderen er tømt.
6. Gjenta trinnene 2 ... 4 ved behov.
7. Spyl beholderen med rent vann og kontroller at smusset er fjernet. Først nå utfører man trinn 2, deretter trinn 4.
8. Ta ut stopperen på utløpet innenfra.
9. Steng trekkskyveren for smussutløpet.
10. Vipp igjen filterholderen (→Vippe opp/igjen filterholderen), sett inn smusskurven og slå på filterpumpen.

BioTec ScreenMatic ^2 40000, 60000

BTC0053

BioTec ScreenMatic ^2 90000

1. Plugg stopper inn i utløpet fra innsiden for å stenge utløpet.
2. Slå på filterpumpen til skumfilteret er dekket av vann, deretter slår man av filterpumpen.
3. Ale skumfiltere med skumrengjøring trykkes sammen flere ganger.
4. La smussvannet renne av.
5. Åpne trekkskyveren for smussutløpet og steng etter at beholderen er tømt.
6. Gjenta trinnene 2 ... 4 ved behov.
7. Spyl beholderen med rent vann og kontroller at smusset er fjernet. Først nå utfører man trinn 2, deretter trinn 4.
8. Ta ut stopperen på utløpet innenfra.
9. Steng trekkskyveren for smussutløpet.
10. Vipp igjen filterholderen (→Vippe opp/igjen filterholderen), sett inn smusskurven og slå på filterpumpen.

Rengjøre/skifte substratrør

Ved levering er substratrørene fylt med Zeolith. OASE anbefaler at man skifter Zeolith med Phosless når man har nådd fullstendig biologisk rengjøringsvirkning i skumfilteret.

Forutsetning:

• Filterpumpen er slått av.
- Beholderen er åpnet. (→ Ta av beholderlokket)
- Filterholderen er vippet opp. (→Vippe opp/igjen filterholderen)

BioTec ScreenMatic ^2 40000, 60000

Slik går du frem:

1. Trekk ut skilleveggen.
2. Ta ut substratrøret og rengjør eller skift fyllet hvis nødvendig.

— BioTec ScreenMatic ^2 40000: To substratrør

— BioTec ScreenMatic ^2 60000: Tre substratrør

- Ved innsetting skyver man substratrørene på veggen mot utgangen.

1. Trekk ut skilleveggen.

2. Ta ut substratrøret og rengjør eller skift fyllet hvis nødvendig.

— BioTec ScreenMatic ^2 90000: Fire substratrør
- To substratrør til venstre for utgangen og to substratrør til høyre for utgangen.

- Trekk av substratørene enkeltvis og rengjør eller skift fyllet. — BioTec ScreenMatic ^2 145000: Tolv substratrør

• Filterpumpen er slått av.
- Beholderen er åpnet. (→ Ta av beholderlokket)
- Smusskurven er fjernet. (→Vippe opp/igjen filterholderen)

Slik går du frem:

1. Fjern skruen som holder styringen på plass, ta av styringen og legg den forsiktig til side.

2. Hvis nødvendig trekker man ut motorkabelen av styringen.

3. For senere montering merker man av plasseringen av styringen på sidedelen.

4. Ta ScreenMatic-bändenheten ut av filterholderen.

5. Biotec ScreenMatic ^2 40000, 60000, 90000: Trykk på låsehakene på begge sider og ta ut ScreenMatic-bändenheten.

6. Biotec ScreenMatic ^2 145000: Trykk ScreenMatic-båndenheten i retning vannfordeleren og ta den ut.

7. Løsne mutterne på sidedelen, og ta av sidedelen og avstrykeren.

8. Løsne strammehendelen og trekk ut ScreenMatic-filteret.

— Rengjør avstrykeren grundig.
- Rengjør ScreenMatic-filteret grundig fra begge sidene. Skift om nødvendig ScreenMatic-filteret.
- Bruk pumperengjører PumpClean fra OASE til rengjøring.

1. Sett sammen ScreenMatic-båndenheten igjen i motsatt rekkefølge og plasser den i filterholderen.

- Ved stramming av ScreenMatic-filteret skal strammehendelen läse seg.

• Filterpumpen er slått av.
- Beholderen er åpnet. (→ Ta av beholderlokket)
- Filterholderen er vippet opp. (→Vippe opp/igjen filterholderen)

Slik går du frem:

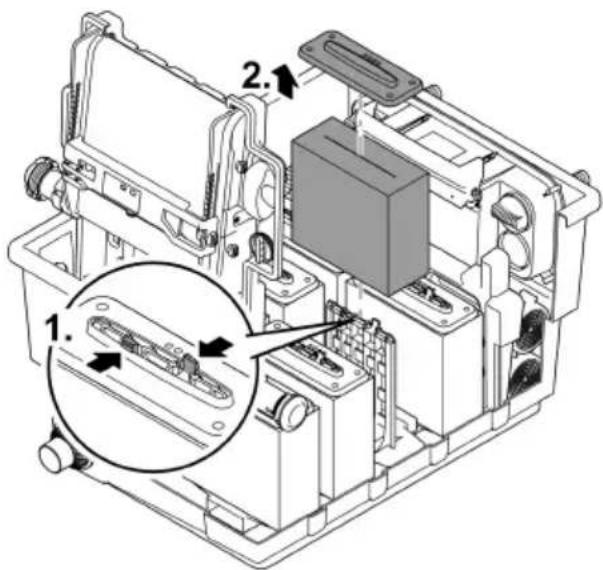

1. Trykk mot begge låsehakene på filterholderne.
2. Trekk av filterholderplaten og skumfilteret.
3. Skyv det nye skumfilteret på filterholderen, sett på filterholderplaten og trykk ned til begge låsehakene går i lås i filterholderplaten.

① Anbefaling for skifting av skumfilter:

• Skift alltid skumfilteret delvis og i ukentlige intervaller, slik at den biologiske rengjøringsvirkningen ikke påvirkes for mye.
• Skift aldri mer enn 50 % av skumfiltrene samtidig.

Det er bare mulig å bruke apparatet når en minimal vanntemperatur på +4 °C overholdes.

De dypereliggende områdene i dammen har om vinteren en vanntemperatur på ca. +4 °C og er livsviktig for fisk. Med følgende tiltak reduserer man avkjølingen av vannet som skyldes sirkulasjonen gjennom filtersystemet:

• Flytt pumpen nærmere vannoverflaten, slik at bare det kaldere vannet fra høyereliggende områder i dammen blir pumpet.
• Isoler returledningene fra filtersystemet til dammen.
• Ikke la vannet rennet gjennom en bekk tilbake til dammen.

Apparatet står beskyttet mot frost (f.eks. oppstilt i fri natur).

Apparatet må tas ut av drift ved vanntemperaturer under +8 °C eller senest når det er meldt kulde.

• Tapp ut vann fra apparatet, i slangene, rørledningene og tilkoblingene så godt som mulig.
• Åpne skyveventilen for å unngå vannsamlinger.
• Dekk til beholderen slik at regnvann ikke kan trenge inn.
• Da må de beskytte ledningene og skyveventilene for frost, slik at de ikke kan avlede vann.

Utbedrefeil

Feil	Mulig årsak	Utbedring
Ingen vannstrømning	Filterpumpe ikke slått på	Slå på filterpumpen, plugg inn nett-støpslet
	Tilførselen til filtersystemet eller returnen til dammen tilstoppet	Rengjør tilførsel hhv. retur
Ikke tilstrekkelig vannstrømning	Slange knekt eller tilstoppet	Kontroller slange, rengjør, skift ut hvis nødvendig
	For høye tap i slangeledningen	Gjør slangen så kort som mulig
	For lav pumpeytelse	Tilpass pumpeytelsen
Vann blir ikke klart	For dårlig vannsirkulasjon	Tilpass pumpeytelsen
	Vannet er ekstremt skittent	Optimer vannsirkulasjonen i dammenFjern alger og blader fra dam-menSkift vannSørg for 30 % vannutskifting ved høyere belastning for å unngå skader på fiskebestanden
	For høy dyrebestand	Reduser dyrebestandenVeiledende verdi: ca. 600 mm fiske-lengde på 1 m^3 damvann
	ScreenMatic-filteret er tilstoppet	Rengjør eller skift ut ScreenMatic-filteret
	Skumfilteret er tilsmusset	Rengjør skumfilter
Ikke noe vann i daminnløpet	Daminnløp tett	Rengjør daminnløp
	Filterpumpen går ikke	Start filterpumpen
For lavt vannivå i beholderen, skumfilteret ligger ikke fullstendig under vann	Hvis skumfilteret er nytt vil vanni-vået være lavere da det ennå ikke finnes noen bakteriepopulasjoner	Vent noe uker til man har opp-nådd full biologisk rensevirkning.Akselerer oppbyggingen av bak-teriepopulasjonen med OASE filterstarter Biokick
	Skilleveggen mangler (bare BioTec ScreenMatic ^2 40000, 60000, 90000)	Sett inn skilleveggen
Høy støyutvikling	Vannstøy ved utgangen på grunn av utilstrekkelig lufting	Sett et T-stykke inn i avløpsrøret for å lufte, åpningen skal gå opp-over

Slitedeler

• Skumfilter
• Substratrør
• ScreenMatic-filter

Kassering

MERK

▶ Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.

! WARNING
