BRUKSANVISNING Vitronic 55 W OASE

Formålsbestemt anvendelse

Opstilling og tilslutning

Vitronic 11 W

Rengöring og vedligeholdelse

BEMERK

Anbefale rengøringsmidler ved genstridge tilkalkninger:

Pumperens PumpClean fra OASE.
- Eddike- og klorfrit husholdningsrengøringsmiddel.

Afmontering af apparathoved

FORSIGTIG

Koble alle elektriske apparater som er i vannet fra strømnette, ford uberører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 År eller eldre, somt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under opp-sikt eller har fätt opplæring i riktigBruk av apparatet, og forstår fa-rene forbundet med a bruke dette. Barn må ikke leke med apparatet. Rengjøring uller Brukervedlikehold må ikke utføres av barn uten at de er under oppsvikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskritter. Den elektriske installasjonen på kun utføres av en elektrinstallator.
• Elektroinstallatoren er kualisiert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskritter og bestemmelier.
• Kontakten en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoer stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installer stikkontakt. Apparatet må vare sikret gjennom en jordfeilbryter med en utløserström på(Maximal 30mA
• Skjoteledninger og strømfordelere (f. eks. stikkontaktlister) på vare beregnet for utendørs bruk (beskyttet mot vannsprut).
• Apne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Ikke bruk apparatet nár elektriske ledninger eller hus er skadet.
• En skadet strømledning kan/DD.
• Apparatem ma aldri bares ell trekkes ut etter ledningen.
• Legg ledningene sik at de er beskyttet mot skader, oq sik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i/DDne bruksanvisingen.
• Bruk kun originale reserverdeler og originalt tilbehør.

Tilsiktet bruk

• For rensing av hagedammer.
• Skal kun drives med rent vann.
• Apparatet skal bare drives med overholdelse av de tekniske dataene. ( Tekniske data)

Folgende restriksjoner gelder for apparatet:

• Dette Produktet egner seg ikke til generell belysning, men kun til detBruksformålet som beskrives.
• UVC-lampen må aldri brukes utenfor huset den er montert i, eller bl Brukt til andre formål. Strålingen fra UVC-lampen er farlig for Øyne og hud, selv ved små doser.
• Skal/DD:brukes for nærings-llerindustriform.
• Skal aldri brukes uten vanngjennomstrømning.
• Bruk aldri andre væsker enn vann.
• Må不同程度 brukes til sterilisering av drikkevann erler andre væsker.
• Skal/DD:brukes i forbindelse med kjemikalier, næringsmidler,lett brennbare erer eksplosive stoffer.

Produktbeskrivelse Leveringsomfang

Vitronic		11 W	18 W, 24 W, 36 W, 55 W
Beskrivelse		Antall	Antall
1	Apparattoppen	1	1
2	Hus	1	1
3	Transparent slangemunnstykke med O -ring	2	-
	• For slangediameter 19 ... 38 mm
4	Transparent slangemunnstykke med overfalsmutter og flat- setting	-	2
	• For slangediameter 25 ... 38 mm
5	UVC-lampe	-	1
	• Vitronic 11 W: formontert på fabrikk
6	Slangeklemme 20 ... 32 mm	-	2
7	Slangeklemme 35 ... 50 mm	-	2

Egenskaper

UV-strålingen fra Uv-renseren fjerner flytealger og bakterier. UVC renseren blir integrert i vannets kretsløp, ideelt sett foran et damfilter.

IP 24	Apparatet er beskyttet mot vannsprut og mot berøring av farlige deler.
	Farlig UVC -stråling.
	Beskytt apparatet mot direkte sollys.
	Lampene kan festes direkte på normalt brennbare festeflater.
	Beskytt apparatet mot frost.
	Ikke kast apparatet med vanlig hushholdningsavfall.
	Les bruksanvisningen.

Installasjon og tilkobling

Vitronic 11 W

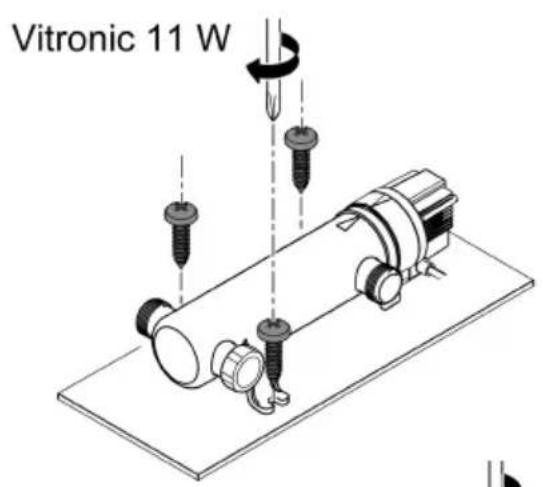

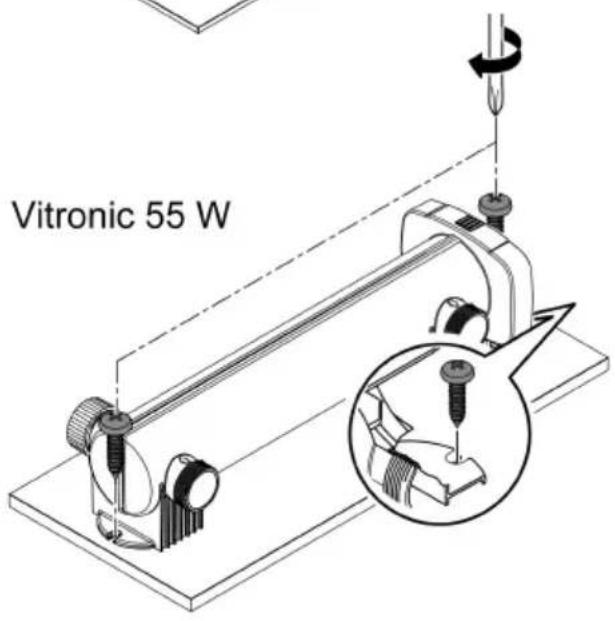

Montering av apparatet

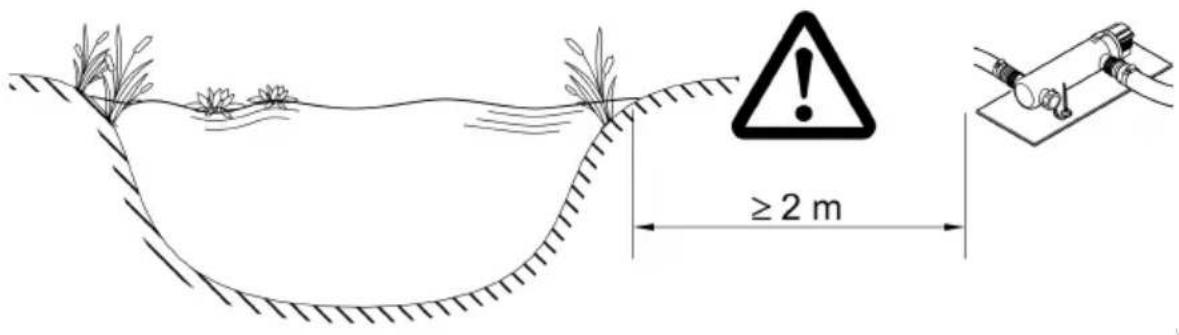

• Plasser apparatet minst 2m fra dammen.
• Apparatet mä kun plasseres i tillatte posisjoner.. Gjennom dette er en feilfri drift sikret.
• Sorg for at det er tilstrekkelig plass for vedlikehold.

VTC0016

VTC000E

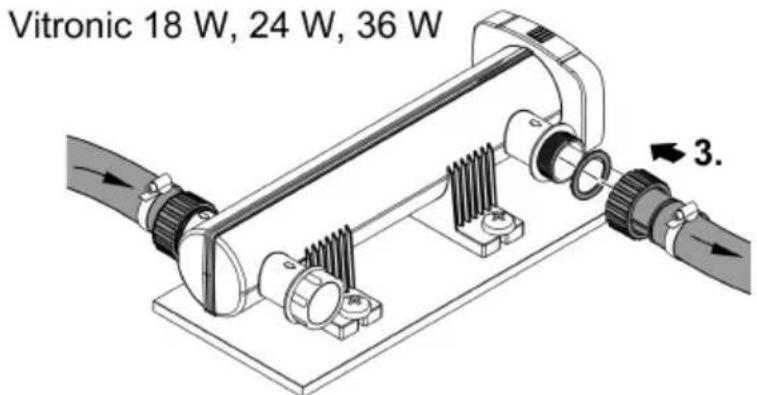

Utfore tilkoblingene

• Bruk slanger som er egnet for minst 1 bar trykk.

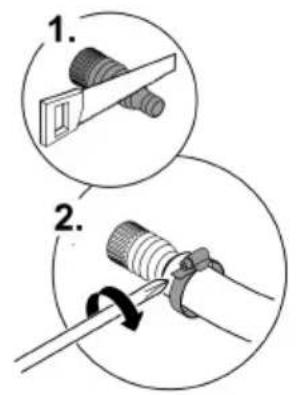

• Forkort de trinnvise slangeadapterne etter slangediameteren som brukes.
• Sikre slangen med en slangeklemme.
• Trekk til union-mutteren til slangeadapterne for händ.
• Skru slangeadapteren med flat tetning aller O-ring pa tilkoblingen sik at tilkobingen blir tett.

• For optimal slangeføring kan du velge mellom de to motsatte tikkoblingene.

• Bruk tetningslokket for á lukke tilkoblingen du ikke bruker.

— Vitronic 55 W: Tetningslokket har et siktglass for funksjonskontroll.

VTC0007

Koble apparatet til gjennomstromningsfilteret

Apparatet er egnet til Å kobles til et gjennomstrømningsfilter. Begge utløpsstussene skal skrues til innlopsdysene på gjennomstrømningsfilteret. Vær oppmerksom påBruksanvisningen til gjen-nomstrømningsfilteret!

Slik gár du frem:

1. Skru av tetningslokket.
2. Før begge utløpsstusser med flattakning giennom begge hullene i beholderveggen.
3. Skru innløpsdysen med O-ring på utløpsstussen, og trekk innløpsdysen til for hand.
4. Koble inløpsslangen til innlopsdysen. ( Utfore tilkoblingene)

VTC0011

Igangsetting

1. Slå på pumpen, og vent til huset til UVC-renserne er fylt med vann.

2. Sla pa UVC-renseren.

3. Driv aldri UVC-renseren uten vanngjennomstrømning.

4. Kontroller funksjorden til UVC-renseren.

5. Kontroller alle tilkoblinger for tetthet.

Slà av/pà

• Slå pa: Stikk nettpluggen inn i stikkontakten. - Apparatet slås pa.
• Slä av: Trekk nettpluggen ut av stikkontakten.

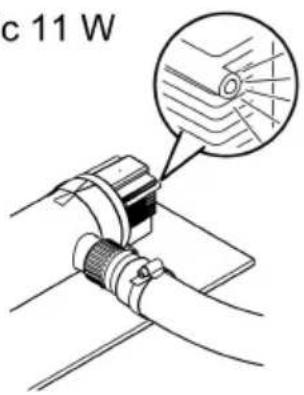

Kontrollere funksjonen

Funksjonskontroll	Vitronic
	11 W	18 W, 24 W, 36 W	55 W
Funksjonsindikatoren lyser{när UVClampen er)påslätt.	✓	✓	✓
UV-lampen stråler gjennom det transparente slangemunnstykkekt{när UVC-lampen er)påslätt.	×	✓	✓
UV-lampen stråler gjennom siktglass til tetnings- lokket{när UVC-lampen er)påslätt.	×	×	✓

Vitronic 11 W

Rengjöring og vedlikehold

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljo.

Rengjør apparatet kun med rent vann og en myk børste fra utsiden.
Anbefalt rengjoringsmiddel ved hardsnakkede forkalkninger:

Pumperengjoringsmiddel PumpClean fra OASE.
- Eddik- og klorfritt husholdningsrengjoringsmiddel.

Ta av apparathodet

FORSIKTIG

Ultrafolett stråling fra UVC-lampen kan forbrenne øynene og huden.

Du ma aldri bruke UVC-lampen uten lampehus ell er i et skadet lampehus.
Koble apparatet fra strømforsyningen før du begynner med vedlikeholdsarbeider eller før duskifter ut UVC-lampen.

FORSIKTIG

Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader.

Vær forsiktig ved alle arbeider pa UVC-forrenseren for a unnga kuttskader.
Unnga vibrasjoner, stot og bra bevegelser for a forhindre brudd p glass.

Av sikkerhetsgrunner kan UVC-lampen forst slas pa nár UVC-forrenseren er forskriftsmessig bygd inn i apparatet.

Vitronic 11W

Slik gár du frem:

• Drei apparathodet mot urviseren til det stopper (bajonettlås), og trekk samtidig O-ringen for-siktig av dekslet.

• Trykk på lasehendelen, og vri deretter enchetshodet sä langt det gär mot klokken, og trekk for-siktig enchetshodet ut av huset.

Vitronic 11 W

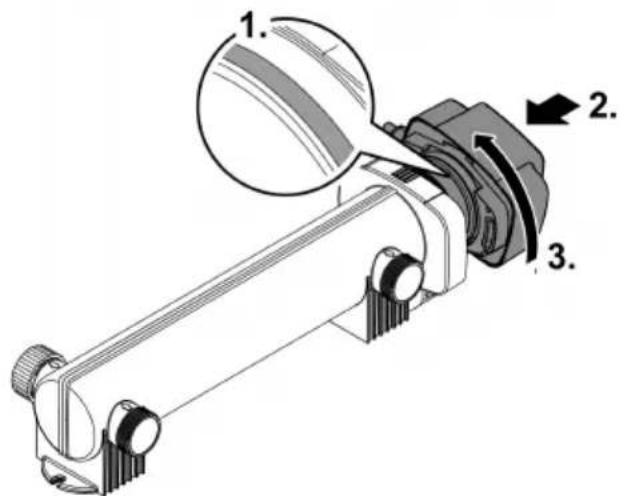

Innbygging av apparathodet

Slik gár du frem:

1. Kontroller at O-ringen på apparathodet ligger som den skal.
   — Rengjør O-ringen, skift den ut ved en skade.
2. Skyv apparathodet forsiktig inn huset med etlett trykk til det stopper.
   Vri apparathodet litt til tappene og sporene pa bajonettlasen griper inn i hverandre.
3. Drei apparathodet med urviseren helt til anslag.

Vitronic 11 W

Vitronic 18 W, 24 W, 36 W, 55 W

VTCDD005

Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader.

Vær forsiktig ved alle arbeider pa UVC-forrenseren for a unnga kuttskader.
Unnga vibrasjoner, stot og bra bevegelser for a forhindre brudd pa glass.

Forutsetning

• Apparathodet er tatt ut. ( Ta av apparathodet)
• Det på kun brukes UVC-lamper med betegnelse og effektspesfikasjoner som stemmer overens med spesifikasjonene på typeskiltet. (→ Tekniske data)

Slik gár du frem:

• Løsne plateskruen inntil skruespissen er forsenet i huset til klemskruen.
• Trekk kvartsglasset forsiktig fremover med enlett dreiebevegelse.
• Sett kvartsglass med O-ring forsiktig inn i apparathodet sá langt det gár.
• O-ringen må ligge i spalten mellom apparathodet og kvartsglasset.
• Trekk til klemskruien sa langt det gär.
• Tørk av kvartsglasset med en fuktig klut for á fjerne smuss og fingeravtrykk.

VTC0008

Lagring/overvintring

Apparatet er ikke frostsikkert og på demonteres og lagres innendørs,hvis man forventer frost. Slik lagrer du apparatet riktig:

• Rengjør apparatuset grundig og skift ut skadde deler.
• Oppbevar apparatet tørt og frostfritt.

Utbedrefeil

Feil	Mulig ørsak	Utbedring
Apparatet fungerer ikke tilfredsstil- lende	Vannet er ekstremt skittent	Fjern alger og blader fra dammen
		Bytt vann i dammen
	Kvartsglasset er tilsmusset	Rengjør kvartsglasset
	UVC-lampen har ingen filtereffekt lenger	Bytt ut UVC-lampen. Etter 8000 ti- mer er filtreffekten borte.
	For hoy strømningshastighet	Reduser pumpehastigheten
UV-lampen lyser ikke	Nettstøpselet er ikke satt inn	Stikk nettpluggen inn i stikkontak- ten
	UVC-lampen er defekt	Bytt UVC-lampen
	Nettilkobligen er defekt	Kontroller den elektroniske tilkob- lingen
	Vitronic 55 W: UVC-renseren er slätt av på grunn av overoppheting	Etter avkjøling kobles UVC- renseren igjen automatisk på

Tekniske data

Beskrivelse			Vitronic
			11 W	18 W	24 W	36 W	55 W
Nettspenning		V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Nettfrekvens		Hz	50/60	50/60	50/60	50/60	50/60
Effektforbruk		W	14	18	24	36	55
Lengde nettkabel		m	5	5	5	5	5
Beskyttelsesart			IP24	IP24	IP24	IP24	IP24
UVC-lampe	Type		11 W TC-S (UV-C)	18 W TC-S (UV-C)	24 W TC-S (UV-C)	36 W TC-S (UV-C)	55 W TC-S (UV-C)
Gjennomstrøm-ningsmengde	maks	l/t	1700	3500	4500	6000	8500
Driftstrykk	maks	bar	0,5	0,6	0,6	0,6	0,6
Tilkoblinger			3 × G1	3 × G1½	3 × G1½	3 × G1½	3 × G1½
Slangediameter		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Egnet for maks.damvolum	uten fiske-be-stand	m³	10,0	20,0	25,0	40,0	60,0
	med fiske-bestand	m³	5,0	10,0	12,5	20,0	30,0
	med Koi	m³	2,5	5,0	6,5	10,0	15,0
Dimensjoner	Lengde	mm	330	529	529	529	660
	Bredde	mm	120	186	186	186	155
	Høyde	mm	100	130	130	130	130
Vekt		kg	1,3	2,1	2,3	2,3	2,3

Tillatte vannverdier

Type		Ferskvann, damvann	Bassengvann
pH-verdi		6,8 ... 8,5	7,2 ... 8,3
Hardhet	DH	8 ... 15	8 ... 15
Fritt klor	mg/l	<0,3	<0,6
Kloridinnhold	mg/l	<250	<250
Saltinnhold	%	<0,4	<0,4
Total tørkerest	mg/l	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30

Slitedeler

• UVC-lampe, kvartsglass og O-ring for kvartsglass

Kassering

MERK

UVC-lampene og apparatet må kasseres ved de systemene for tilbakelevering som finnes for dette.
Sorg for a gjore apparatet ubrukelig ved a klippe over kablene.
