INSTRUKCJA OBSŁUGI Vitronic 55 W OASE

• Przed włożeniem rąk do wody naleź y odśczyć od sieci prȩdowej wszystkie urzędzenia elektryczne znejduźcie są w wodzie. W przyciwnym razie groź ciȩzkie obrażenia a nawet smiertelne wDyniku porañzenia prȩdem.
  Urzejdenie要去byc uzywane przydzowiec i umyslowych zdolnosciach, albo nie posiadajacych niedbędneo doświadczenia i wiedzy, gdy;bą one pod nadzorem osoby odpowiedzialnej za bezpieczędwo uzytkowynia tego urzejdenia lub zostaną odpowiednio przyznę poinstruowane i poinformowane o wynikajacych stad zagrożeniach. Dzieciom zabrania są jabawy z tym urzejdeniem. Czyszczenie ani czynnosci serwisowe uzytkownika nie mogą byc wykonywane przydzowiec bez nadzoru osoby dorosiej.

Przepisy bezpiecznychstwa

Przyȩcze elektryczne

• W stosunku do instalacji elektrycznych na zewnatrix budynkow obwiazuj specjalne przyepisy. Wykonanie instalacji elektrycznej jest dozwolone tylko SPECIALISTOM elektrykom.
• Specjalista elektrykiem jest osoba, która w oparciu o swoje wyksztalcenie, wiedź i doświadczenia jest uprawniona do wykonania instalacji elektrycznych na zewnatrix budynków. Ponadto potrafi Rozpożnać möglich zagrożenia i przyestrzega regionalnych i krajowych norm, przyepisów i zaradzędźne.
• W przypadku pytań i problemówNSE zworocie są do SPECIALY elektryka.
• Urzadzenia podłaczyc tylko wtedy, gdy parametry elektryczne urzadzenia i zasilania energia są zgodne.
• Urzadzenie möglich być podłuczane tylko do prawidławo zainstalowanego gniaźdka. Urzadzenia musi być zabeepieczone poprzej urzadzenia ochronne prȩdowe, ze znamionowym prȩdem upływowym wynoszacym maksymalnie 30 mA.
• Przedȩzacje przyzewodów i rozdzielacje prądu (np. listwy z gniazkami) musza byc przyźna-czone do uzytkowania na Wolnym powietrzu (zabezpieczone przyrozpryskami wody).
• Otwarte gniażdka i wtyczki naleź chronić przy widgocią.

Bezpiecznaksploatacja

• Nie uzywać tego urzadzenia, gdy przywody elektryczne lub obudowa są uszkodzone.
• Uszkodzonego przywodu podłaczeniowej nie są za wymienci. Urzadzenia odadc do utylizacja.
• Nie podnosić ani ni ciąnć urzadzenia za przyzwód elektryczny.
• Przewody naleź yukladać w sposob zabezmieczajcy je przyd uszkodzeniami i tak, zeby unikonność不可避免ne potknięcia są onie.
• Nigdy nie dokonywać przeróbek technicznych urzadzenia na wlasna reke.
• Przy urzadzeniu wykonywać tylko te czynnosci, które są opisane w tej instrukcjji.
• Naleź stosowej tylko oryqinalne czȩci zamienne i akcesoria.

Zastosowanie zgodne z przyznaczeniem

Wyrób opisywany w niniejszej instrukcjnailezy uzytkowac wyłacznie w nastepujczy sposob:

• Do czyszczenia stawów ogrodowych.
• Do uzytkowania z czysta woda.
• Urzadzenie uzytkowej tylko w warunkach zgodnych z danymi technicznych. ( Dane techniczne)

W stosunku do tego urzadzenia obowiazujn nastepujuce ograniczenia:

• Urzadzenie nie nadaje są do oświetlenia ogólneo, przywidziane jest{jedynie do opisanego za-stosowania.
• Wźadnym wypadku nie walno uzywać lampy ultrafoletowej bez obudowy albo do jakichkol-wiek innych celów. Promieniowanie ultrafoletowej jestNiebezpieczniedla oczu i skóry nawet w mazych dawkach.
• Nie nadaje są do celów rzemieslniczych ani przemysłowych.
• Nigdy nie uzytkowac urzadzenia bez przyephwu wody.
• Nigdy nie uzywać do pompomania innych cieczy niż woda.
• Nie uzywac jej do sterylizaci j wody pitnej lub innych cieczy.
• Nie uzytkowej połęczeniu z chemikaliami,artykułowami spoźewczymi,substcjami latwojnymi lub wybuchowymi.

Opis produktu

Skład zestawu

Vitronic		11 W	18 W, 24 W, 36 W, 55 W
Opis		Ilość	Ilość
1	Głowica urzadzenia	1	1
2	Obudowa	1	1
3	Przejcroczysta stopniowana końćowska węź z okrągymi piersiecie-niem uszczelniajycymDla wȩzy o srednicy 19 ... 38 mm	2	-
4	Przejcroczysta stopniowana końćowska wȩź z nakȩtką sączȩca iuszczelka plaskaDla wȩzy o srednicy 25 ... 38 mm	-	2
5	Lampa ultrafoletowa UVCVitronic 11 W: zamontowy wstenpany wstępnie w zakładzie	-	1
6	Obejmazaciskowa wȩź 20 ... 32 mm	-	2
7	Obejmazaciskowa wȩź 35 ... 50 mm	-	2

Własciwość

Promieniowanie UV urzadzenia klarujacego UVC usuwa pwywajce glony, bakterie i zarazki. Urzadzenie klarujace UVC nalezy zintegrowac w obiegu wody, najlepiej przy wlotem do filtra stawu.

Symbole na urzadzeniu

IP 24	Urzejdenie jest zabezpieczone przyzed wnikaniem wody rozbryzgowej i przyded dotykaniem częsci niebezpiecznych.
	Niebezpieczne promieniowanie UVC.
	Urzejdenie sąȩzy chronić przyzed bezpośrednim dzialanien promieni słonecznych.
	Lampa nadaje są do bezpośredniago przyzmocOWANIA do podło o zwykflammatory wąsciwo-Sciach zapalnych.
	Urzejdenie sąȩzy chronić przyzed mrozem.
	Nie wyrzucać(go zuzejdenia do zwykflammatory odpadów komunalnych.
	Przechytaj instrukcje uzytkOWANIA.

Ustawienie i podłaczenia

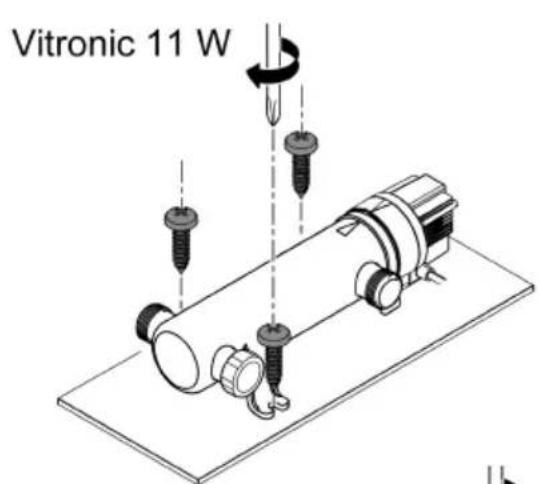

Vitronic 11 W

• Dla zamocowania urzadzenia na podlozu nie trzeba wymontowyacgowicy urzadzenia.
• Lampa UVC jest使用寿命的 10%

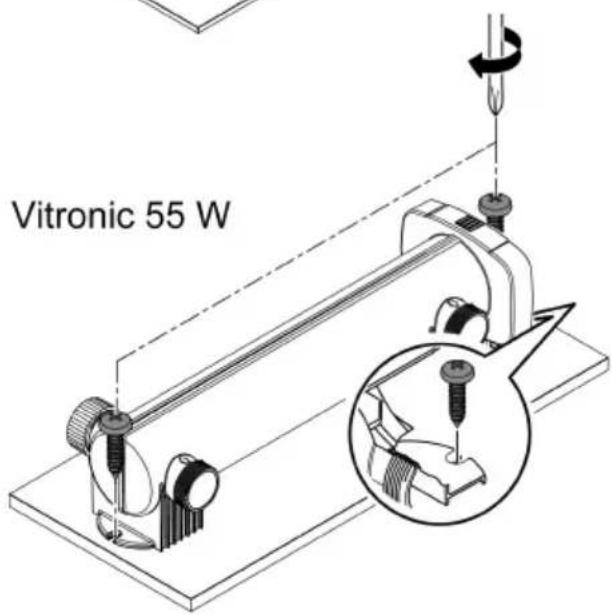

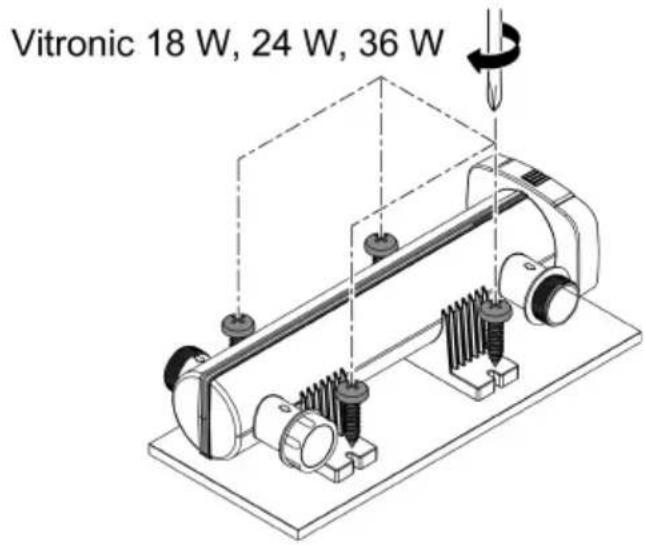

• Przed zamocowaniem urzadzenia na podlozu nalezy wymontowac glowice urzadzenia. ( Wymontowanie glowicy urzadzenia)
• Lampa UVC nie jest wstepmie zmontowana. Przed ponownym montazem glowicy urzadzenia nalezy zamontowac w glowicy lampe UVC. ( Czyszczenie klosza kwarcowego / wymiana lampy UVC)

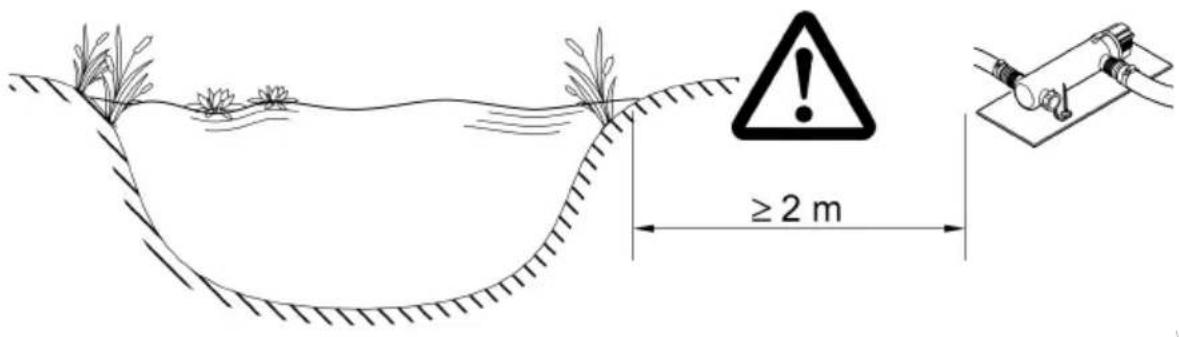

Umiejscowienie urzadzenia

• Ustawic urzadzenie wodlegosci przyznajmiej 2 m od krawedzi stawu.
• Ustawiać urzadzenia tylko w dozwolonych pozycjach. Zapewnia to bezblędna prace.
• Pozostawic dostatecznie duzo.), do przypegowadzenia czynnosci serwisowych.

VTC0016

VTC000E

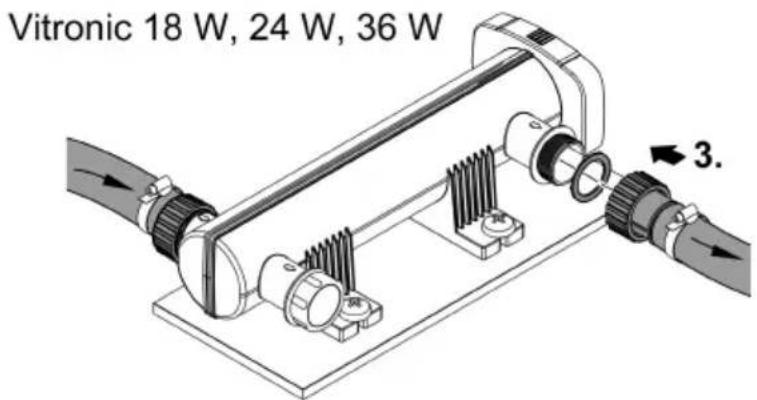

Podłaczenia

• Zastosowac węze, króte są przystosowanie do ciasnienia przyznajmiej 1 bar.

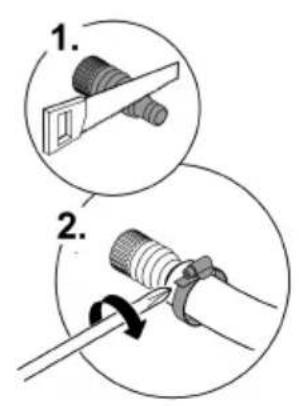

• Skrócić stopniowane koncłowki węza zgodnia z zastosowana srednia węza.
• Zabezmieczyc wąź obejmź zaciskowej.
• Reka dokreci nakretke sączac koncownik weza.
• Aby osiagnac szczelnosc przylącza, konćowej wie za nalezy przykrecić do przylącza z uzczelka plaska lub okraglą.

• Dla optymalnego prowadzenia są za można wybrać jeder no z przyłączy, leźycych naprzeciwo siebie.

• Nieuzywane przyłącze daneź yamkną zaslepką.
  Vitronic 55 W: Zašlepka ma wziernik dla kontrli dzialania.

PL

VTC0007

Podłaczenia urzadzenia do filtra przyȩwowych

Urzadzenie nadaje są podłaczenia do filtrra przyptywowego. Obydwa krócie wylotowe sąȩzy przykrećć do dysz wlotowych w filtrze przyptywowym. Przejstręgać instruktów obłągi filtrra przyptywowej.

Naleź postępowac w sposob następućcy:

1. Odkrećić za slepće.
2. Króce wylotowe z usczelką plaską przypegowadzić przyez otwory w sciance zbiornika filtraprzejwywowego.
3. Dysz wlotow z uzeczelk typo ring przykreci do krocca wylotowo i dokreci ja rka.
4. PrzyłacZYC wz doprowadzajcy do krOcca wlotowo. ( Podlaczenie)

VTC0011

Rozruch

Kolejnosc czynnosci przy uruchomieniu:

1. Właczyc pompe i poczekać,ź obudowa urzadzenia klaru工作经验 UVC napelni sie woda.
2. Właczyc urzadzenia klaruławce UVC.

— Nigdy nie eksplaatowac urzadzenia klarujacego bez przypopwu wody.

1. Sprawdzić dziatanie urzadzenia klarujacego UVC.
2. Sprawdzić wszystkie przyłącza pod wzgludem szczelnosci.

Wączenia / wymiędzenia

• Włuczanie: Wtyczne sieciowa wloźyc do gniazdka.

-Urzadzenie włacza sie natychmiast.
- Węłączanie: Wtyczke sieciowa wyjac z gniaźdka.

Kontrola Dziąmania

Kontrola działania	Vitronic
	11 W	18 W, 24 W, 36 W	55 W
Wskaznik działania świeci, gdy lampa UVC jest wączona.	✓	✓	✓
Gdy lampa UVC jest wączona, światło UVC świeci × przyez przyezrocysta kończyte goź.	✓	✓
Gdy lampa UVC jest wączona, światło UVC świeci × przyez wziernik zaśćpki.	×	×	✓

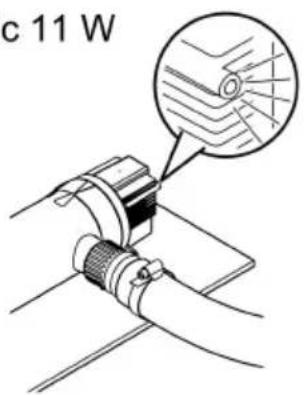

Vitronic 11 W

Czyszczenie i konserwacja

WSKAZÖWKA

Nie uzywać zadnych agresywnychŚrodków czyszczących ani roztworów chemicznych. Te sądki mogę spowodowej uszkodzenia obudowy, negatywnie wplynć na dzialanie urzadzenia i szkodliwie wplynć na zwierżeta, rośliny i srodowisko naturale.

Urzadzenie umy tylko z zewnatrz czysta wod i miękka szczoteczka.

• W przypadku trudnych do usuniecia osadów wapna zaleca są stosowanie nastepujacych srod-ków czyszcząchy:

• Srodek czyszczący PumpClean marki OASE.
  -Środek czyszczący dla gospodarstwa domowej nie zawierajcy octu ani chloru.

Wymontowanie glowicy urzadzenia

OSTROZNIE

Promieniowanie ultrafoletowe lampy UVC要去 spowodowa ocarzie oczu lub skóry.

Nigdy nie uzytkowac lampy ultrafoletowej UVC poza obudowa ani w uszkodzonej obudowie.
- Przed przystapieniem do czynnosci serwisowych albo do wymiany lampy ultrafoletowej UVC naleź odączyć urzadzenia od sieci prȩdowej.

OSTROZNIE

Klosz kwarcowy i swietłowka ultrafoletowa UVC moga ulec stluceniu i spowodowac rany cipte.

Wszelkie prace przy module czyszczącym z lampa ultrafoletowa UVC nalezy zachowac ostroznosć,źby nie doznac ran ciétrych.
Unikać wstrzásów, uderzen i energicznych ruchów, zeby nie doszło do stłuczenia lampy.

① Ze wzgliedu na bezpieczentwo, wączenia lampy ultrafoletowej UVC jest moziwe dopiero wtedy, gdy moduł z lampa UVC jest prawidłowo zamontowy w urzadzeniu.

Vitronic 11 W

Naleź postępowac w sposob nastȩpędy:

• Głowice urzadzenia odkrecić do oporu w kierunku przyciwnym do ruchu wskazowej zegara i ostrożnie wyjać ja z obudowy wraz z uszczelka typu o-ring.

Naleź postępowac w sposob nastȩpędy:

• Nacisnac zapadke, nastepnie glowice urzadzenia odkrecic do oporu w kierunku przyciwnym do ruchu wskazówek zegara i ostrożnie wyjac je z obudowy.

Vitronic 11 W

Zamontowanie glowicy urzadzenia

Nalezy postepować w sposob nastepujczy:

1. Uszczelkę typu o-ring w głowicy urzadzenia sprawdzić pod wzgludem prawidlowego osadzenia. - OczyScić uszczelkę typu o-ring, w razie uszkodzenia wymienić ja.
2. Głowice urzadzenia ostrożne wsunę do oporu do obudowy wywierȩć lekki nacisk.
   — Przy tym wykonywać niewielkie ruchy glówn urzadzenia, aby czopy wieszymi do rowków zazmȩcie bagnetowej.
3. Głowice urzadzenia przykrecić do oporu w kierunku zgodnym z ruchem wskazówek zagara.

Vitronic11W

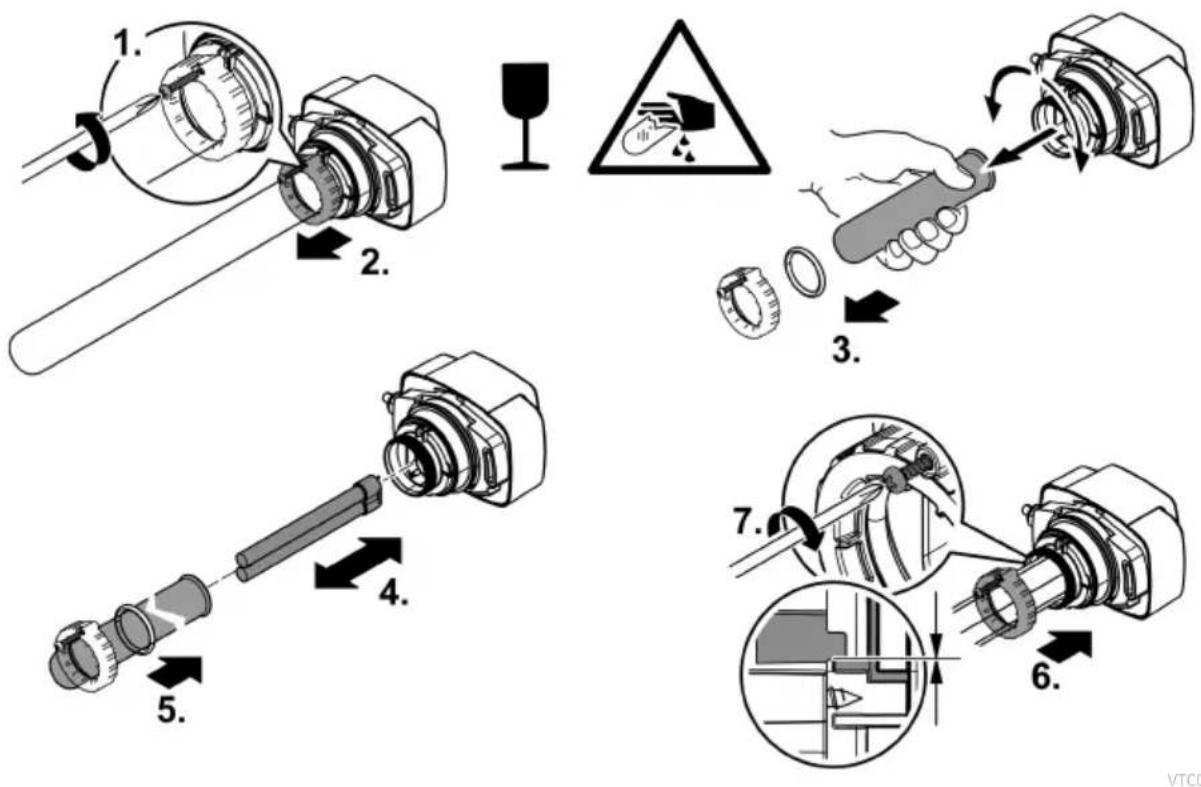

Czyszczenie klosza kwarcowego / wymiana lampy UVC

Wymienic lampę UVC są po upływie 8000 roboczogodzin. W przypadku statej eksploataggi odpowiada to mniejość jestemu sezonowy stawowemu. Zapewnia to optymalny wydajnosć filtrowania.

OSTROZNIE

Klosz kwarcowy i swietłowka ultrafoletowa UVC mogu ulec stluceniu i spowodowac rany cieje.

Wszelkie prac e przy module czyszczacym z lampa ultrafoletowa UVC nalezy zachowac ostrozność.źev nie doznać ran cietych.
Unikać wstrzásów, uderzen i energicznych ruchów, zeby nie doszło do stłuczenia lampy.

Warunek

Glowica urzadzenia jest zdjeta. ( Wymontowanie głowicy urzadzenia)
- Uzywać tylko takich lamp UVC, ktorych oznaczenia i podana mocPokrywa są z danymi na tabliczce znamionowej. (→ Dane techniczne)

Naleź postępowac w sposob nastȩpędy:

• Blachowkret odkreci na tyle, aby ostrze wketu zaglebilo sie w obudowie szubyzaciskowej.
  Klosz kwarcowy wyjać, pociągajac do przy tym lekki obrót.

• Przy montaqu klosz kwarcowy z pierscieniem uszczelniajocym ostrożie wciśnac aź do oporu w głowice urzadzenia.

• Pierscien uzczelniajacy (o-ring) musi znajdować sie w szczelenie między glówna urzadzenia a kloszem kwarcowym.

• Dokrecic srube zaciskowa do oporu.
  Klosz kwarcowy ocyszeci wilgotna scierka, aby usanagan brud i odciski palcow.

MagazynOWanie / PrzechowyWanie w okresie zimowym

Urzadzenie nie jest zabezpieczone na wypadek mrozu i musi zostac wymontowane najpocznej przy zapowiadonym mrozem.

Prawidtwowe przechowywanie urzadzenia:

• Gruntownie oczyść urzadzenia i wymienic uszkodzone czȩsci.
• Urzadzenie nalezy przechowywać w mistręsucuchym i nienarazonym na dziatanie mrozu

Usuwanie usterek

Usterka	Możliwa przyczyna	Środki zaradczne
Urzejdenie nie wykazuje za- dowalajęcej skutecznosci- działania	Woda jest bardzo mocno zabrudzona	Usunjć wodorosty i liść ze stawu
		Wymienić wodę w stawie
	Szeklo kwarcowe jest zanieczyszczone	Oczyȩcie szkło kwarcowe
	Lampa UVC utracía zdalność filtrowa- nia	Naleź wymienić lampę UVC. Po upły- wie 8000 godzin roboczych zdalność filtrrowania jest wyczerpana.
	Nateżenie przypełwywu jest za wysokie	Naleź zredukować moc pompy
Lampa UVC nie sąwieli	Wtyczka sieciowa nie jest podłączona	Wtyczke sieciowaość do gniażdka
	Lampa UVC jest uszkodzona	Wymienić lampę UVC
	Przyȩcie sieciowe jest uszkodzone	Sprawdczi przyłącze elektryczne
	Vitronic 55 W: Urzejdenie klaruȩcie UVC wączyto są wskutek przyegrza- nia	Po ostygniȩciu urzejdenie klaruȩcie UVC wączy są automatycznie

Dane techniczne

Opis		Vitronic
		11 W	18 W	24 W	36 W	55 W
Napiȩcie przyłącza	V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Częstotliwość sieci	Hz	50/60	50/60	50/60	50/60	50/60
Pobór mocy	W	14	18	24	36	55
Długość kabla siediociego	m	5	5	5	5	5
Stopiéń ochroy		IP24	IP24	IP24	IP24	IP24
Lampa ultrafiole- Typ towa UVC		11 W TC-S (UV-C)	18 W TC-S (UV-C)	24 W TC-S (UV-C)	36 W TC-S (UV-C)	55 W TC-S (UV-C)
Nateżenie przypieptywu	l/h	1700	3500	4500	6000	8500
Cijsnienie robocze maksymalnie	bar	0,5	0,6	0,6	0,6	0,6
Przyȩcza		3 × G1	3 × G1½	3 × G1½	3 × G1½	3 × G1½
Średnia węźα		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Nadaje są do stawów o@maks. objętość	bez zarybienia	m³	10,0	20,0	25,0	40,0
	z zarybieniem	m³	5,0	10,0	12,5	20,0
	z rybami koi	m³	2,5	5,0	6,5	10,0
Wymiary	Długość	mm	330	529	529	660
	Szerokość	mm	120	186	186	155
	Wysokość	mm	100	130	130	130
Masa		kg	1,3	2,1	2,3	2,3

Dopuszczalne parametry wody

Typ		Świeża woda, woda stawowa	Woda basenowa
Odczyn pH		6,8 ... 8,5	7,2 ... 8,3
Twardość	DH	8 ... 15	8 ... 15
Chlor wolny	mg/l	<0,3	<0,6
Zawartość chlorkowy	mg/l	<250	<250
Zawartość soli	%	<0,4	<0,4
Sucha pożostość	mg/l	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30

Częsci ulegajace zużyciu

• Lampa ultrafoletowa, klosz kwarcowy i uszczelka typo o-ring dla klosza kwarcowego

Usuwanie odpadów

WSKAZÖWKA

Urzadzenia nie wolno wyrzucć do povemnika na odpady komunalne.

Lampε UVC i urzadzenie nalezy oddac w wyznaczonym punkcie zbiórki surowców wtörnych.
- Przed przystapieniem do utylizacje sąȩ odocić przyzwód zasilajncy urzadzenia.
