MANUALE UTENTE Vitronic 55 W OASE

• Scollegare alla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state astruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini sulla opportuna supervisione.

Avverenze di sicurezza

Allaccamento elettrico

• Per l'installazione elettrica all'aperto si applicano disponzioni speciali. L'installazione elettrica deve essere eseguita da un elettricista specializzato.
• L'eletricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispetto le norme, le disposizioni e i regolamenti regionali e nazionali.
  — Rivolgersi a un elettricista specializzato in caso di domande e problemi.
• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve essere protetto con un interrottore differenziale con una corrente di guasto di max. 30mA .
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

Nonutilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
- Un cavo di alimentazione danneggiato non può essere sostituito. Smaltire l'apparecchio.
- Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.
- Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
Non apportate mai modifiche tecniche all'apparecchio.
- Eseguire sull'apparecchio solo le operazioni descripte nelle presenti istruzioni.
- Utilizzare solo solo parti di ricambio e accessori originali.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per la pulizia di laggetti da giardino
  Per il funzionamento con acqua pulita.
• Utilizzare l'apparecchio solo nel rispetto dei dati tecnici. ( Dati tecnici)

Per l'apparechio valgono le seguenti restrizioni:

• Questo prodotto non è adatto per l'illuminazione generale, ma è destinato solo allo scopo descritto.
• Non utilizzare mai la lampada UVC al di fuori della scatola oppure per altre finalità. Le radiazioni sono pericolose per gli occhi e la pelleanche se il dosaggio è minimo.
  Nonutilizzarlo per scopi commerciali o industriali.
  Nonutilizzarolmasenanza flusso d'acqua.
  Nonutilizzare l'apparecchio con liquidi diversi dall'acqua.
• Nonutilizzare per sterilizzare acqua potabile o altri liquidi.
• Non utilizzato unitamente a prodotti chimici, generi alimentari, sostanze disponibile inflammabili o explosive.

Descrizione del prodotto

Volume di fornitura

VTCD001

Descrizione		Numero	Numero
1	Testa dell'apparecchio	1	1
2	Scatola	1	1
3	Boccola a gradini trasparente del tubo flessibile con O-ring	2	-
	Per tubi flessibili di diametro 19 ... 38 mm
4	Boccola a gradini trasparente del tubo flessibile con dato a cap-pello e guarnizione piatta	-	2
	Per tubi flessibili di diametro 25 ... 38 mm
5	Lampada UVC	-	1
	Vitronic 11 W: premontato in fabbrica
6	fascetta stringitubo 20 ... 32 mm	-	2
7	fascetta stringitubo 35 ... 50 mm	-	2

Caratteristica

La radiazione UV del depuratore UVC rimuove alghe, batteri e germi in sospensione. Il depuratore UVC viene integrato nel circuito dell'acqua, preferibilmente a monte del filtrro del laghetto.

Simboli sull'apparecchio

IP 24 L'apparecchio è protetto contro la penetrazione di spruzzi d'acqua e il contatto con parti pericolose.

Radiazioni UVC pericolose

Proteggere l'apparecchio alla radiazione solare diretta.

La lampada è adatta al fissaggio diretto su normali superfici di fissaggio inflammabili

Proteggere l'apparecchio dal gelo.

Non smaltire quello apparecchio gettandolo nei rifiuti domestici.

Leggere le struzioni d'uso

Installazione e allacciamento

Vitronic 11W

• Per fissare l'alloggiamento sulla base non è necessario smontare la testa dell'apparecchio.
• La lampada UVC è promontata da fabbrica.

• Prima di poter fissare l'alloggiamento sulla base, è necessario smontare la testa dell'apparecchio. (→Smontaggio della testa dell'apparecchio)
• La lampada UVC non è promontata da fabbrica. Inserire la lampada UVC nella testa dell'apprecchio, prima di rimontare la testa dell'apparecchio. (→ Pulizia del vetro di quarzo / Sostituzione della lampada UVC)

Installare l'apparecchio

• Installate l'apparecchio ad almeno 2 m di distanza dal laghetto.
• Installare l'apparecchio solo nelle posizioni consentite. Questo assicura un funzionamento alla sua guasti.
• Lasciare spazio libero sufficiente per i lavori di manutenzione.

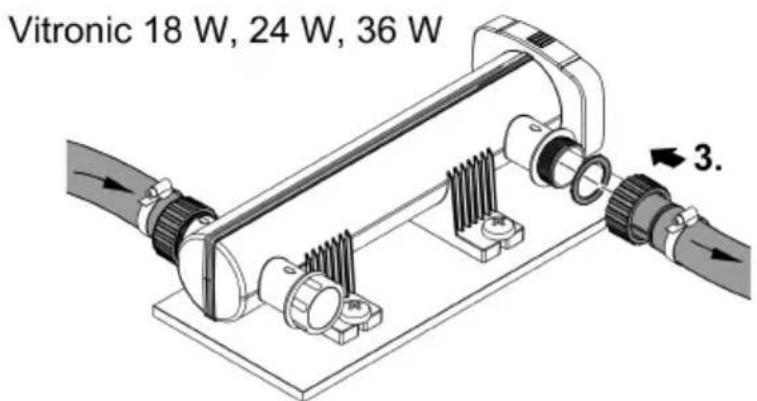

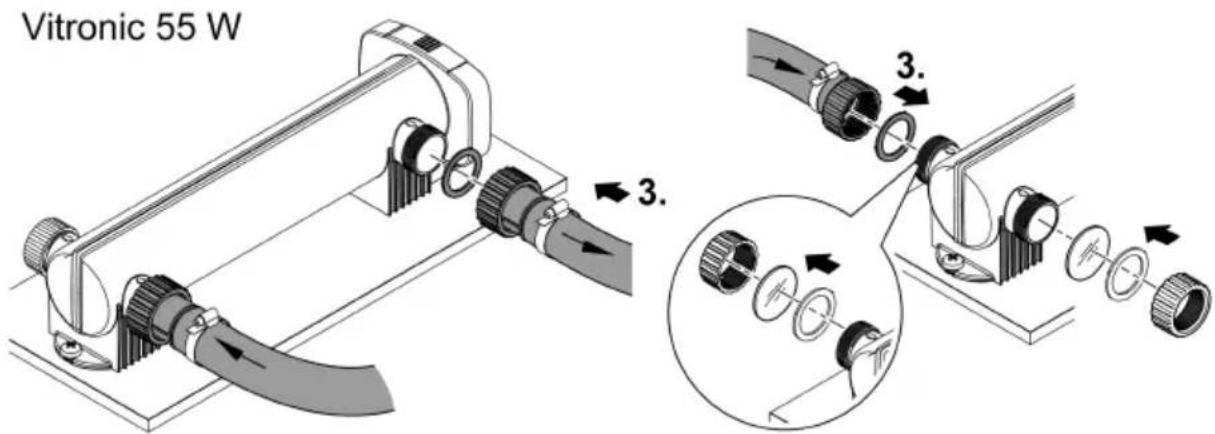

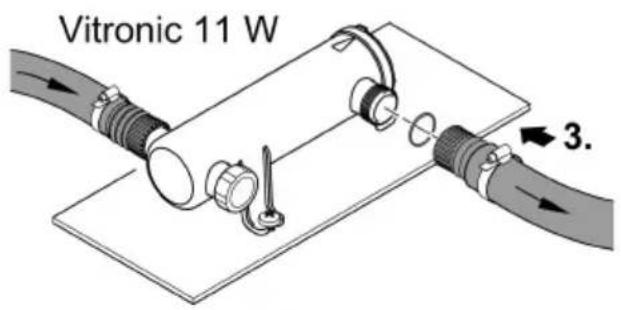

Realizzare i collegamenti

• Utilizzare tubi flessibili adatti per una pressione minima di 1 bar.
• Accorciare le boccole a gradini del tubo flessibile in funzione del diametro del tubo flessibile utilizzato.
• Fissare il tubo flessibile con una fascetta stringitubi.
• Stringere a mano il dato a risvolto della boccola a gradini del tubo flessibile.
• Avvitare la boccola a gradini del tubo flessibile con una guarnizione piatta o un O-ring sul raccardo, in maniera da renderlo ermetico.

• Per una conduzione ottimale del tubo flessibile è possible scegliere fra i due attacchi contrapposti.

• Con il tappo, chiudere l'attacco che non viene utilizzato.
  Vitronic 55 W: Il tappo è provvisto di un vetro di controllo per la verifica del funzionamento.

Collegare l'apparecchio al filtro di flusso

L'apparecchio è adatto per il collegamento al filtro di flusso. Avvitare i due manicotti di uscita con gli ugelli di entrata sul filtro di flusso. Osservare le istruzioni d'uso del filtro di flusso.

Procedere nel modo seguente:

1. Svitare il tappo.
2. Guidare i due ugelli di uscita con guarnizione piatta attraverso i due fori nella parete del serbatoio del filtrro a flusso passante.
3. Avvitare l'uglio di ingressso con O-ring sul raccordo di uscita e stringere a mano l'uglio di ingressso.
4. Collegare il tubo d'ingresso al raccordo d'ingresso. ( Realizzare i collegamenti)

VTC0011

Messa in funzione

Sequenza per la messa in funzione:

1. Accendere la pompa ed attendere fino a quando l'alloggamenti del depuratore UVC è riem-pito d'acqua.
2. Accendere il depuratore UVC.
3. Non far mai funzionare il depuratore UVCenza flusso d'acqua.
4. Controllate il funzionamento del depuratore UVC.
5. Controllare la tenuta di tutti i raccordi.

Avviamo / Spegnamento

• Avviamento: Inserire la spina elettrica nella presa.
• L'apparecchio si avvia immediatamente.
• Spegnimento: Sfilare la spina elettrica alla presa.

Controllo del funzionamento

Controllo di funzionamento
Vitronic

	11 W	18 W, 24 W, 36 W	55 W
L'indicatore di funzione è accesso se la lampada UVC è attenuata.	✓	✓	✓

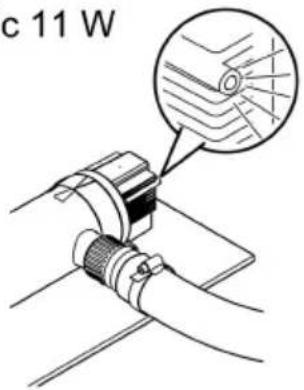

La luce UV passaattraverso la boccola a gradini del tubo flessibile se la lampada UVC è accesa.	×	✓	✓

La luce UV passaattraverso il vetro di controlo del tappodi chiusura,se la lampada UVC e accesa.

Vitronic 11 W

Pulizia e manutenzione

NOTA

Non utilizzato detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggiamento, compromettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'alloggiamo solo dall'esterno con acqua limpida e una spazzola morbida.

• Detergenti consigliati per calcificazioni resistenti:

Detergente PumpClean OASE.
Detergente per uso domestico alla aceto e cloro.

Smontaggio della testa dell'apparecchio

ATTENZIONE

La radiazione ultravioletta della lampada UVC può uszionare gli occhi e la cute.

Non impiegare mai la lampada UVC all'esterno dell'alloggiamento o all'interno di un alloggiamo difettoso.
Scollegare l'apparecchio alla rete elettrica prima di procedere ai lavori di manutenzione o prima di sostituire la lampada UVC.

ATTENZIONE

Il vetro di quarzo e la lampada UVC possono rompersi e provocare lesioni da taglio.

Per evitare lesions da taglio, procedere cautamente durante gli interventi sul depuratore UVC.
Per non rompere il vetro, evitare vibrazioni, urti e movimenti improvvisi.

Per motivi di sicurezza è possibile accendere la lampada UVC solo se il depuratore UVC è montato correttamente nell'apparecchio.

Vitronic 11W

Procedere nel modo seguente:

• Ruotare la testa dell'apparecchio in senso antiorario fino al punto in cui vuo andare ed estrarla con cautela dall'alloggiamento insieme all'O-ring.

Procedere nel modo seguente:

• Premere il gancio di bloccaggio, poi ruotare la testa dell'apparecchio in senso antiorario sono a quando non arrivava e tirare con attenzione la testa dell'apparecchio fuori dall'alloggiamo.

Vitronic 11 W

Montaggio della testa dell'apparecchio

Procedere nel modo seguente:

1. Controllare I'O-ring sulla testa dell'apparecchio per verificarne il corretto inserimento.
   Pulire l'O-ring, sostituirlo se danneggiato.
2. Spingete la testa dell'apparecchio con attenzione e con una leggera pressione nell'alloggia-mentation sono alla battuta.
3. Ruotare leggermente la testa dell'apparecchio fino a quando i perni e le scanalature della chiusura a baionetta si innestano l'uno nell'altro.
4. Ruotare la testa dell'apparecchio in senso orario fino alla battuta.

Vitronic 11 W

Pulizia del vetro di quarzo / Sostituzione della lampada UVC

Sostituire la lampada UVC al più tardi dopo 8.000 ore d'esercizio. In caso di funzionamento costante, quello corrisponde a circa una stagione del laghetto. In tal modo vengono garantite prestazioni di filtraggio ottimali.

ATTENZIONE

Il vetro di quarzo e la lampada UVC possono rompersi e provocare lesioni da taglio.

Per evitare lesioni da taglio, procedere cautamente durante gli interventi sul depuratore UVC.
Per non rompere il vetro, evitare vibrazioni, urti e movimenti improvvisi.

Condizione

• La testa dell'apparecchio è stata rimossa. (→ Smontaggio della testa dell'apparecchio)
• Utilizzare solo lampade UVC la cui denominazione e individazione di potenza corrispondono ai dati riportati sulla targhetta di identificazione. ( Dati tecnici)

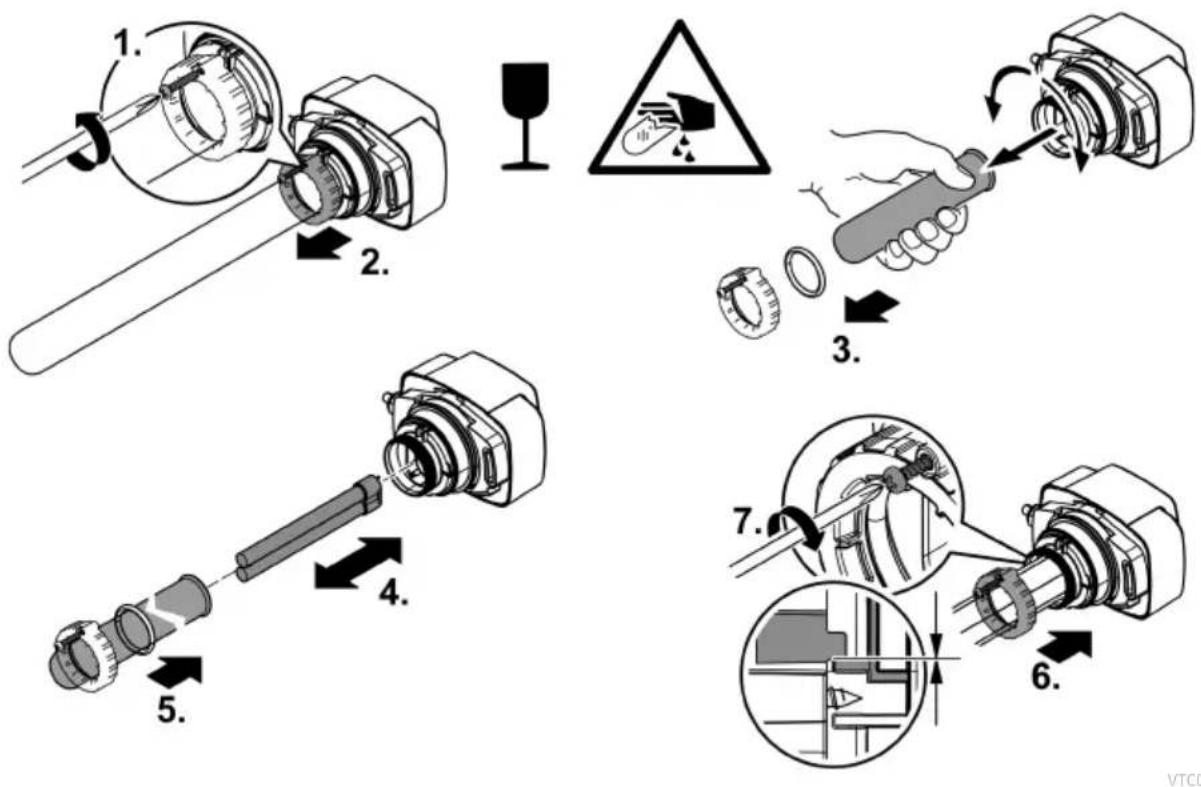

Procedere nel modo seguente:

• Sbloccare la vite autofilettante finché la relativa punta non è incassata nel corpo della vite di serraggio.
• Sfilare in avanti il vetro al quarzo con un leggero movimento di rotazione.

• Durante il montaggio, premere il vetro al quarzo con l'O-ring cautamente nella testa dell'apparecchio fino alla battuta.

• L'O-ring delve essere nella fessura fra testa dell'apparecchio e vetro di quarzo.

• Stringere la vite di serraggio sono alla battuta.
  Pulire il vetro al quarzo con un panno umido per rimuovere lo sporco e le impronte digitali.

Immagazzinaggio/Invernaggio

L'apparecchio non è a prova di gelo e quando delve essere smontato e immagazzinato se si prevede l'accivo del gelo.

Immagazzinare correttamente l'apparecchio procedendo nel modo seguente:

• Pulire a fondo l'apparecchio e sostituire le parti danneggiate.
• Immagazzinare l'apparecchio in un luogo asciutto e al riparo dal gelo.

Eliminazione di anomalie

Anomalia	Possibili cause	Intervento
L'apparecchio non fornisce presta- zioni soddisfacenti	L'accà è estremamente sporca	Togliere alghe e foglie dal laghetto
		Cambiare l'accà nel laghetto
	Il vetro al quarzo è sporco	Pulire il vetro al quarzo
	La lampada UVC non ha più effetto filtrante	Sostituire la lampada UVC. Dopo 8000 ore di esercizio, il potere filtrante è esaurito.
	La portata èccessiva	Ridurre la potenza della pompa
La lampada UVC non fa luce	La spina elettrica non è insertita nella presa	Inserire la spina elettrica nella presa
	La lampada UVC è difettosa	Sostituire la lampada UVC
	La presa di rete è guasta	Controllare l'allacciamento elett- rico
	Vitronic 55 W: Il depuratore UVC si è spento per sovratemperatura	Al termine del raffreddamento, il depuratore UVC si riaccende auto- maticamente

Dati tecnici

Descrizione		Vitronic
		11 W	18 W	24 W	36 W	55 W
Tensione di attacco	V CA	220 ... 240	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Frequenza di rete	Hz	50/60	50/60	50/60	50/60	50/60
Potenza assorbita	W	14	18	24	36	55
Lunghezza cavo di rete	m	5	5	5	5	5
Grado di protezione		IP24	IP24	IP24	IP24	IP24
Lampada UVC Tipo		11 W TC-S (UV-C)	18 W TC-S (UV-C)	24 W TC-S (UV-C)	36 W TC-S (UV-C)	55 W TC-S (UV-C)
Portata massima	l/h	1700	3500	4500	6000	8500
Pressione d'eser- massimacisiono	bar	0,5	0,6	0,6	0,6	0,6
Allacciamenti		3 × G1	3 × G1½	3 × G1½	3 × G1½	3 × G1½
Diametro del tubo flessibile	mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Idoneo per unvolume max. dellaghetto	senza pesci	m³	10,0	20,0	25,0	40,0
	con pesci	m³	5,0	10,0	12,5	20,0
	con Koi	m³	2,5	5,0	6,5	10,0
Dimensioni	lunghezza	mm	330	529	529	660
	larghezza	mm	120	186	186	155
	altezza	mm	100	130	130	130
Peso		kg	1,3	2,1	2,3	2,3

Valori dell'acqua ammessi

Tipo		Acqua pulita, acqua laghetto	Acqua di piscina
Valore pH		6,8 ... 8,5	7,2 ... 8,3
Durezza	DH	8 ... 15	8 ... 15
Cloro libero	mg/l	<0,3	<0,6
Contenuto dicloruro	mg/l	<250	<250
Contenuto di sale	%	<0,4	<0,4
Residuo secco complessivo	mg/l	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30

Pezzi soggetti a usura

• Lampada UVC, vetro di quarzo e O-ring per vetro di quarzo

Smaltimento

NOTA

Non smaltire quello apparecchio gettandolo nei rifiuti domestici!

Smaltire la lampada UVC e l'unità tramite l'appostoistema di restituzione.
Dopo I'utilizzo renderere inutilizzabile l'apparecchio tagliando i cavi.
