NAVODILA ZA UPORABO Vitronic 55 W OASE

Vse elektricne naprave in instalacije izkljucite iz elektricnega omrežja, preden sežete v vodo. Drugace lahko pride do Hudih telesnih poškodb ali smrti zaradi elektricnega udara.
To napravo lahko uporabljajo otroci, stari 8 let in vec, ter osebe z zmanjsanimi telesnimi, zaznavnimi ali psihicnimi sposobnostmi ali o-sebe s pomanjkanjem izkušenj in znanja,Če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledicne nevarnosti. Otroci se ne smejo igrati z napravo. Čišcenja in uporabniškega vzdřeivanja ne smejo izvajati otroci, ki so brez nadzora.

Varnostna navodila

Priključitev na elektricno omrežje

• Za zunanjo elektricno instalaciono veljajo posebni predpisi. Elektricno instalaciono lahko izvedeismo elektricar.
• Elektricar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zunanje elektricne instalacije. Prepozna lahko要考虑 nevarnosti ter uposteva regionalne in nacionalne standarde, predpise in dolocila.
• Če imate kakrsnakoli vprašanja in probleme, se obrite na strokovnjaka.
• Prikljucitev naprave je dovoljena le,Če se elektricni podatki naprave ujemajo s podatki elektricnega napajanja.
• Napravo je dovoljeno povezati le v instalirano vticnico, ki je v skladu s predpisi. Napravo mo-rate zavarovati z varovalno napravo za okvarni tok z odmero okvarnega toka maksimalno 30mA .
• Podaljsek napeljave in elektricni delilnik (npr. razdelilniki z več vticnicami) morata biti primerna za uporabo na prostem (zašcitena pred škropljenjem).
• Nepokrite vtic e in vtic nice za scitite pred vlago.

Varna uporaba

• Naprave ne uporabljajte,Če so elektricni kabli ali ohišje poškodovani.
• Okvarjene priključne napeljave ni mogoće zamenjati. Napravo zavrzite.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
  Vode polagajte tak, da so zašciteni pred poskodbami in da nihce ne more pasti cze njih.
• Naprave v nobenem primeru ni dovoljeno tehnično spreiminjati.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih.
• Uporabljaite le originalne nadomestne delie in opremo.

Pravilna uporaba

Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

• Za cisicenje vrtnih ribnikov.
• Za delo s cisto vodo.
• Napravo upravlajte ob upoštevanju tehnicih podatkov. (→ Tehnični podatki)

Zanapravo veljajo naslednje omejitve:

• Ta izdelek niprimeren za splošno razsvetljavo, ampak predviden zgolj za opisan names upor-abe.
• UVC-žarnice nikoli ne uporabljajte izven ohišja ali v druge namene. Sevanje UVC je tudi v majh-nih količinah škodljivo za oči in kožo.
• Ne uporabljajte za profesionalne ali industrijske namene.
• Nikoli ne delajte brez pretoka vode.
• Nikoli ne filtrirajte drugih tekočin kot vodo.
• Ne uporabljajte za sterilizacioni pitne vode ali drugih tekocin.
• Ne uporabljajte v povezavi s kemikalijami, zivili, lahko vnetljivimi ali eksplozivnimi materiali.

Opis izdelka

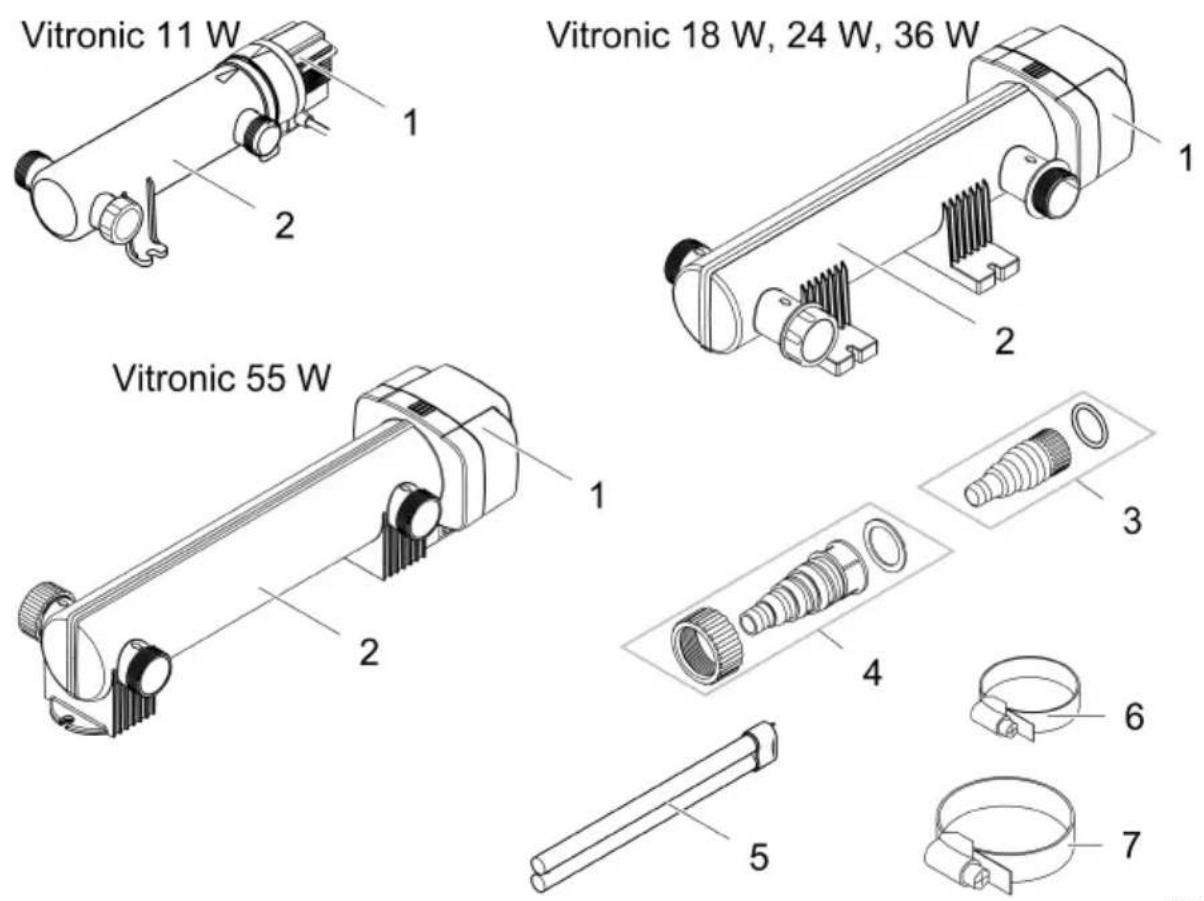

Vsebina posiljke

VTC0001

Vitronic		11 W	18 W, 24 W, 36 W, 55 W
Opis		Število	Število
1	Glava naprave	1	1
2	Ohišje	1	1
3	Prozoren stopenjski cevni nastavek z O -obročem	2	-
	• Za premer cevi 19–38 mm
4	Prozoren stopenjski cevni nastavek s prekrivno matico in plos-kim tesnilom	-	2
	• Za premer cevi 25–38 mm
5	UVC-žarnica	-	1
	• Vitronic 11 W: tovarniško predhodno namešćen
6	Cevna objemka 20 ... 32 mm	-	2
7	Cevna objemka 35 ... 50 mm	-	2

Lastnosti

UV-sevanje UVC-čistilnika odstranjuje alge, bakterije in klice. UVC-čistilnik se integrira v krogotok vode, najbolje pred filtrom za ribnike.

Simboli na napravi

IP 24

Naprava je zašcitena proti prěsenju vode in dotikanju nevarnih delov.

Napravo zašcitite pred neposrednimi sončnimi Žarki.

Zarnica je primerna za neposredno pritrditev na obicajne vnetljive pritrdilne povrsine.

Napravo zašcitite pred zmrzaljo.

Naprave ne odvrzite med obicajne gospodinjske odpadke.

Preberite navodila za uporabo.

Postavitev in priklop

Vitronic 11W

• Za pritrditev ohišja na podlago ni potrebno odstraniti glave naprave.
• UVC-žarnica je tovarniško predhodno namešcena.

• Preden lahko ohišje pritrdite na podlago, morate odstraniti glavo naprave. ( Snemanje glavenaprave)
• UVC-žarnica ni tovarnisko predhodno namesčena. UVC-žarnico vstavite v glavo naprave, preden ponovno vgradite glavo naprave. (→ Čišćenje kremenovega stekla/zamenjava UVC-žarnice)

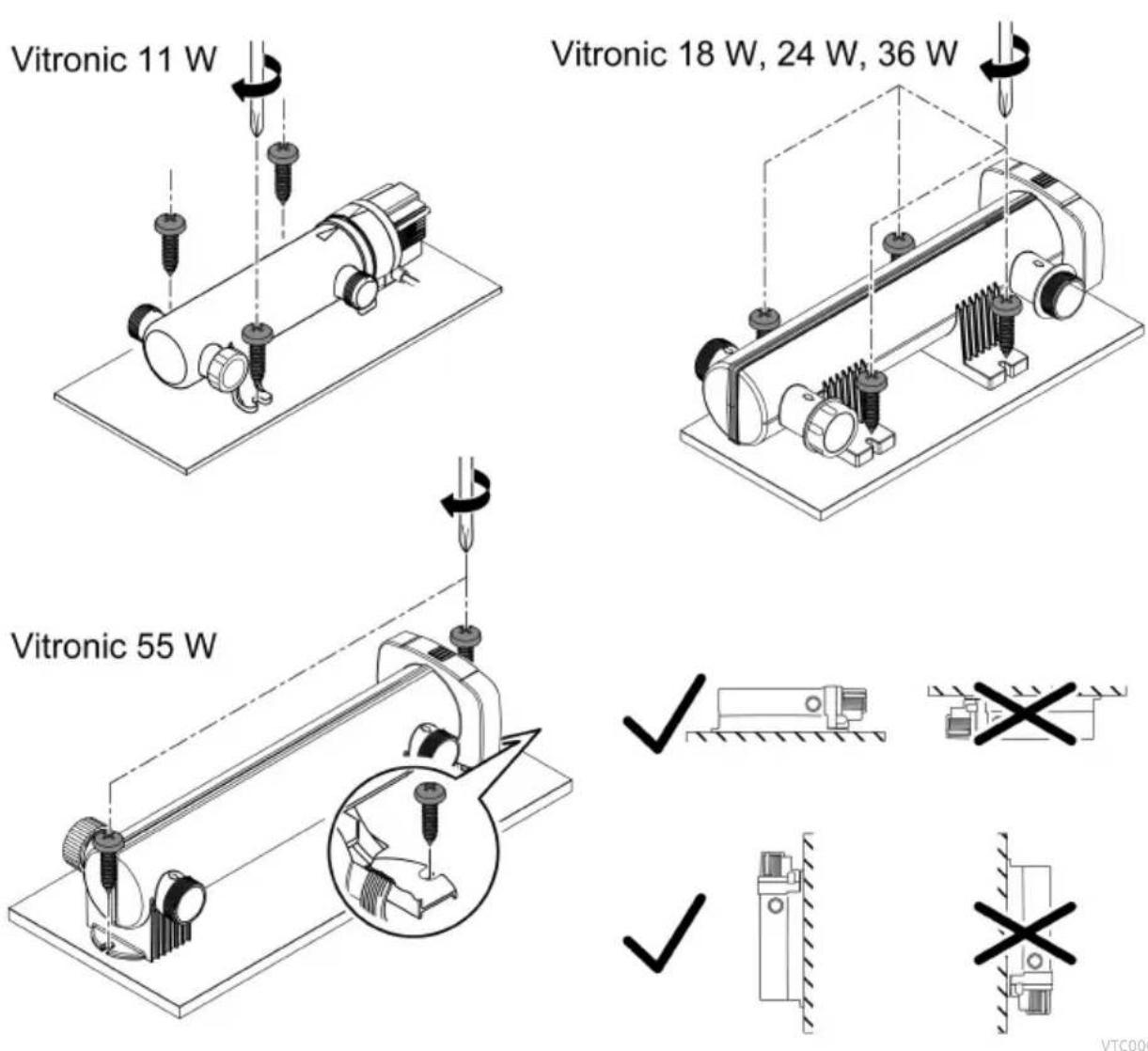

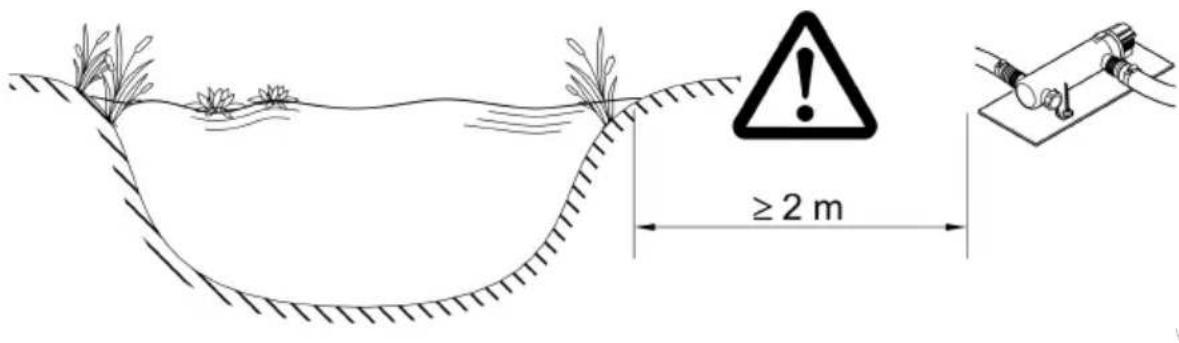

Postavitev naprave

• Postavite napravo rajmanj 2 m od roba ribnika.
• Napravo postavite samo v dovoljenih položajih. S tem je zagotovljeno nemoteno delovanje.
• Upostevajte dovolj prostora za vzdřevalna dela.

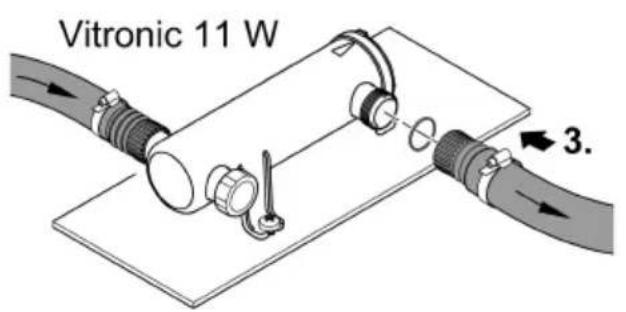

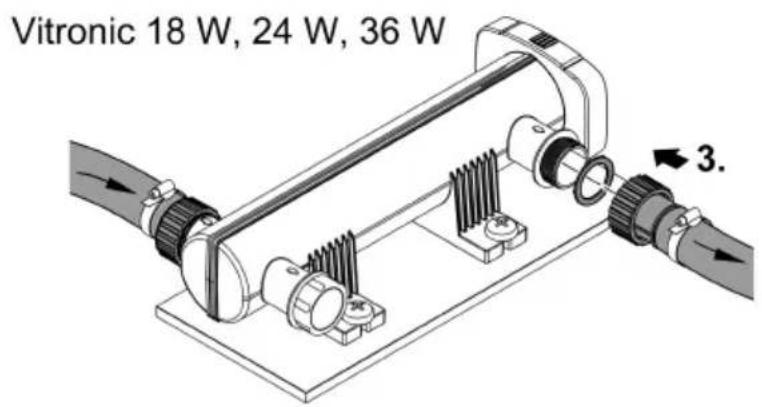

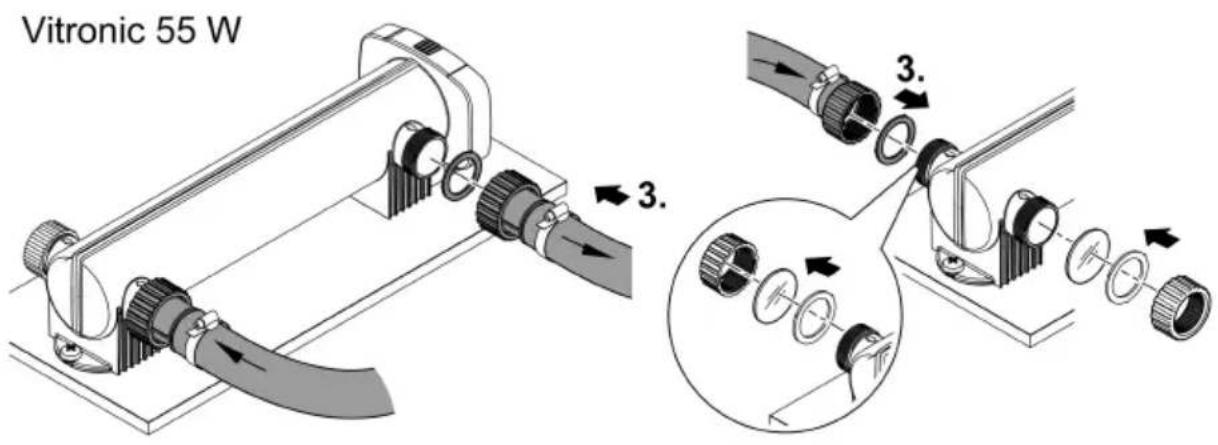

Vzpostavitev priključkov

• Uporabite cevi, ki zdržijo vsaj 1 bar tlaka.
• Stopenjske cevne nastavke skrajšajte v skladu z uporabljenim premerom cevi.
• Cev zavarujte s cevno objemko.
• Ročno privijte prekrivno matico stopenjskega cevnega nastavka.
• Stopenjski cevni nastavek s ploskim tesnilom oz. O-obročem privijte na priključek, s Čimer za-tesnite priključek.

• Za optimalno napeljavo cevi lahko izbirate med obema nasprotnima priključkoma.

• Priključek, katerega ne boste uporabili, zaprite z zapornimPokrovčkom.

— Vitronic 55 W: ZaporniPokrovcek imakontrolnookence za preverjanje delovanja.

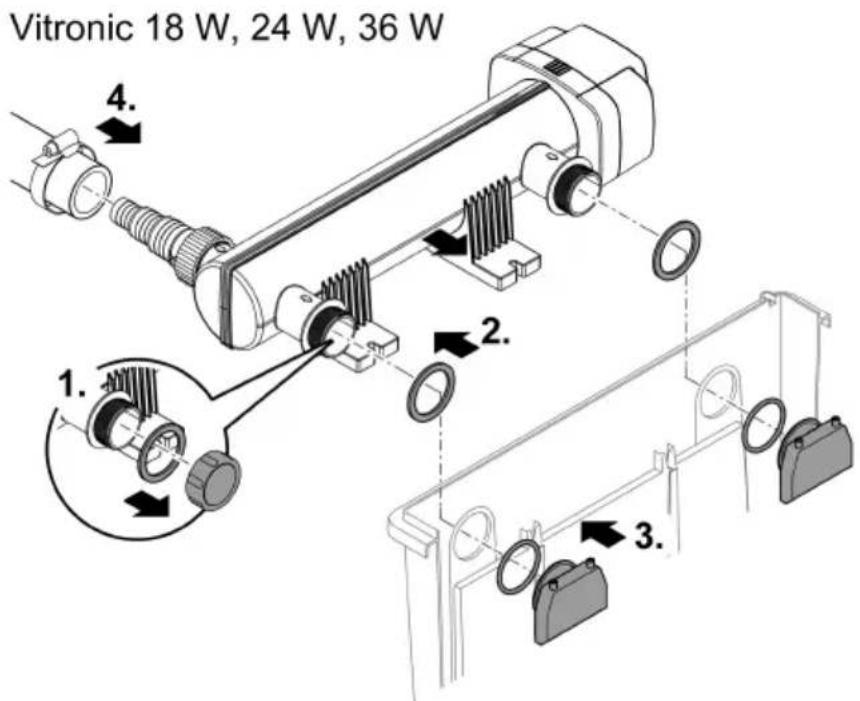

Prikljucitev naprave na pretočni filter

Naprava je primerna za prikljucitev na pretočni filter. Iztočna nastavka z vstopnimi šobami privijte na pretočni filter. Upostevojte navodila za uporabo pretočega filtra.

Postopek je naslednji:

1. Odvijte zaporniPokrovcek.
2. Oba iztočna nastavka s ploskim tesnilom napeljite skozi obe odprtini v steni posode pretočnegafiltra.
3. Vstopno šobo z O-obročem privijte na iztočna nastavka in z roko privijte dovodno šobo.
4. Dovodno cev priključite na dotočna nastavka. (→ Vzpostavitev priključkov)

VTC0011

Zagon

Zaporedje zagona:

1. Vklopite Črpalko in počakajte, da se ohišje UVC-čistilnika napolni z vodo.

2. Vklopite UVC-čistilnik.

3. UVC-cistilnik nikoli ne uporabljaje brez pretoka vode.

4. Preverite delovanje UVC-čistilnika.

5. Vse priključke preverite glede tesnenja.

SL

Vklop / izklop

• Vklop: Omrežni vtič prikljucite v omrežno vtičnico. - Naprava se takoj vklopi.
• Izklop: Omrežni vtic izvlecite iz omrežne vticnice.

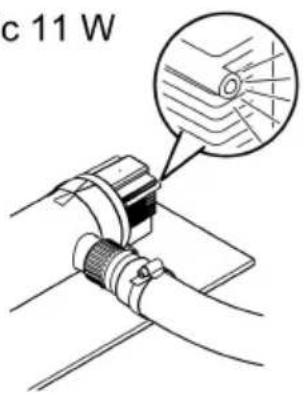

Preverjanje delovanja

Preverjanje delovanja	Vitronic
	11 W	18 W, 24 W, 36 W	55 W
Prikaz delovanja sveti, ko je UVC-žarnica vklopljena.	✓	✓	✓
UV-luč seva skozi prozorni stopenjski cevni nastavek, ko je UVC-žarnica vklopljena.	×	✓	✓
UV-luč seva skozi kontrlno okence zapornegaPokrovčka, ko je UVC-žarnica vklopljena.	×	×	✓

Vitronic 11 W

Cischenje in vzdhrzevanje

NASVET

Ne uporabljaje agresivnih cistil ali kemičnih raztopin. Ta sredstva lahko poskodujejo ohišje, vplivo na delovanje naprave in škodujejo zivalim, rastlinam ter okolju.

Ohišje Čistite samo z zunanje strani s Čisto vodo in mehko krtaco.

• Priporočeno Čistilno sredstvo pri trdovratnih poapnitvah:

• Cistilo za crpalke PumpClean družbe OASE.
  Hišna Čistila, ki ne vsebujejo kisa ali klora.

Snemanje glave naprave

PREVIDNO

Ultravijolici no sevante UVC-zarnice lahko opece oci in kozo.

UVC-svetilke nikoli ne uporabljaje zunaj njenega ohijsa ali v poskodovanem ohijsu.
- Napravo izkljucite iz omrežja, preden začnete z vzdřevalnimi deli ali preden zamenjate UVC svetilko.

PREVIDNO

Kremenovo steklo in UVC-žarnica se lahko zlomita in povzročita ureznine.

Bodite previdni med delom na UVC cistilcu, da se izognete telesnim poškodbam.
Izogajte se tresljagem, udarcem in hitrim premikom, da preprecite zlom stekla.

Iz varnostnih razlogov lahko UVC svetilko vklopite šele, ko je UVC Čistilec ustrezno vgrajen v napravo.

Vitronic 11W

Postopek je naslednji:

• Glavo naprave zavrtite v nasprotno smer urinega kazalca do omejevalnika ter jo skupaj z O-obročem previdno izvlecite iz ohišja.

Postopek je naslednji:

• Pritisnite zaskočni kavelj, glavo naprave zavrtite v nasprotno smer urinega kazalca do omejevalnika ter jo previdno izvlecite iz ohišja.

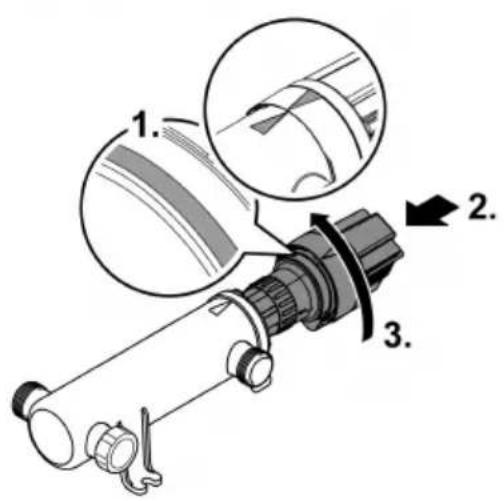

Vitronic 11 W

Postopek je naslednji:

1. Na glavi naprave preverite pravilno pritrditev O-obroča.
2. Očistite O-obroč, v primeru poskodbe ga zamenjajte.
3. Glavo naprave previdno in z malenkostnim pritiskom pritisnite v ohišje do omejevalnika.
4. Glavo naprave nekoliko obračajte tak, da se Čepi in utori bajonetnega priključka zaskocijno.
5. Glavo naprave privijte v smeri urinega kazalca do omejevalnika.

Vitronic 11 W

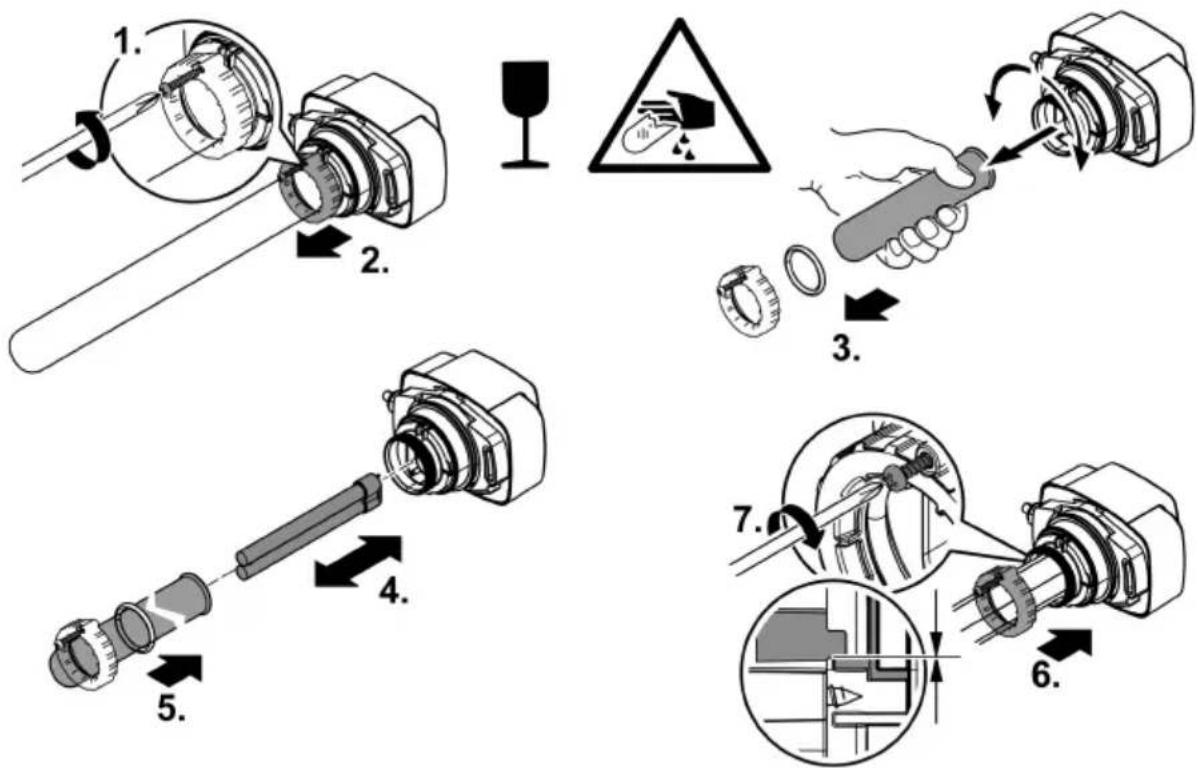

Čiščenje kremenovega stekla/zamenjava UVC-žarnice

UVC-žarnico zamenjaje najpozneje po 8000 delovnih urah. Ob stalnem delovanju je to približno obdobje ene sezone ribnika. S tem je zagotovljena optimalnazmogljivost filtra.

PREVIDNO

Kremenovo steklo in UVC-žarnica se lahko zlomita in povzročita ureznine.

Bodite previdni med delom na UVC cistilcu, da se izognete telesnim poškodbam.
Izogajte se tresljagem, udarcem in hitrim premikom, da preprecite zlom stekla.

Predpostavka

• Glava naprave je sneta. ( Snemanje glave naprave)
• Uporablja se lahko samo takšne UVC-žarnice, katerih oznaka in moč ustrezata navedbam na tipski tablici. (→ Tehnični podatki)

Postopek je naslednji:

• Pločevinasti vijak odvjte za tolko, da je konica vijaka vsajena v ohisi je privojnega vijaka.
• Z rahlim vrtenjem sprejdaj previdno smemite kremenovo steklo.

• Kremenovo steklo z O-obročem pri vgradnji previdno pritisnite v glavo naprave do omejevalnika.

• O-obroč mora biti v reži med glavo naprave in kremenovim steklom.

• Privojni vijak privijte do omejevalnika.

• Kremenovo steklo obrišite z vlažno krpo, da odstranite umazanijo in prstne odtise.

VTC0008

Skladisčenje/Prezimovanje

Napravo pravilno skladišcite takole:

• Temelji to ocistite napravo in zamenjaite poškodovane dele.
• Napravo skladišcite na suhem mestu s temperaturo nad ledisčem.

Odpravljanje motenj

Motnja	Možni vzrok	Ukrep
Zmogljivost naprave ni zadovoljiva	Voda je izjemno umazana	Odstranite alge in listje iz ribnika
		Zamenjaje vodo v ribniku
	Kremenovo steklo je umazano	Očistite kremenovo steklo
	UVC-žarnica nima več filtrirnega učinka	Zamenjaje UVC-žarnico. Po 8000 delovnih urah je filtrirni učinek izčrpan.
	Zmogljivost pretoka je previsoka	Znižajte zmogljivost pretoka
UVC-žarnica ne sveti	Ömrežni vtić ni priključen	Ömrežni vtć priključite v omrežno vtićnico
	UVC-žarnica je okvarjena	Zamenjaje UVC-žarnico.
	Ömrežni priključek je okvarjen	Preverite elektricni priključek
	Vitronic 55 W: UVC-čistilnik se je zaradi pregrevanja izklopil	Ko se ohladi, se UVC-čistilnik sa-modejno ponovno vklopi

Tehnični podatki

Opis		Vitronic
		11 W	18 W	24 W	36 W	55 W
Priključna napetost	V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Omrežna frekvenca	Hz	50/60	50/60	50/60	50/60	50/60
Nazivna moč	W	14	18	24	36	55
Dolžina omrežnega kabla	m	5	5	5	5	5
Vrsta zaščite		IP24	IP24	IP24	IP24	IP24
UVC-žarnica Tip		11 W TC-S (UV-C)	18 W TC-S (UV-C)	24 W TC-S (UV-C)	36 W TC-S (UV-C)	55 W TC-S (UV-C)
Pretočna količina	največ	1/h	1700	3500	4500	6000
Delovni tlak	največ	barov	0,5	0,6	0,6	0,6
Priključki		3 × G1	3 × G1½	3 × G1½	3 × G1½	3 × G1½
Premer cevi		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Primerno za najv. prostornino rib-nika	brez ribjega staleža	m³	10,0	20,0	25,0	40,0
	z ribjim staležem	m³	5,0	10,0	12,5	20,0
	z japonskimi krapi	m³	2,5	5,0	6,5	10,0
Dimenzije	Dolžina	mm	330	529	529	660
	Širina	mm	120	186	186	155
	Višina	mm	100	130	130	130
Teža		kg	1,3	2,1	2,3	2,3

Dovoljene vrednosti vode

Tip		Sveža voda, voda v rib- Bazenska voda niku
pH-vrednost		6,8 ... 8,5	7,2 ... 8,3
Trdota	DH	8 ... 15	8 ... 15
Prosti klor	mg/l	<0,3	<0,6
Vsebstost klorida	mg/l	<250	<250
Vsebstost soli	%	<0,4	<0,4
Celotni suhi ostanek	mg/l	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30

Deli, ki se obrabo

• UVC-žarnica, kremenovo steklo in O-obroč za kremenovo steklo

Odlaganje opadkov

Te naprave ne smete zavreči med gospodinjske odpadke.

• Odstranite UVC-žarnico in napravo skozi za to predviden systemd sprejemanja odpadkov.
  Pred tem naredite napravo neuporabno toko, da odrežete kabel.
