BEDIENUNGSANLEITUNG Vitronic 55 W OASE

• Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bzw. Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise

Elektrischer Anschluss

• Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstallationarf nur von einer Elektrofachkraft ausgeführrt werden.
  Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und damit Elektroinstallationen im Außenbereich durchführten. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen.
• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
• Schreiben Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.
• Schreiben Sie das Gerät nur an einer vorschrifsmäßig installierten Steckdose an. Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30mA abgeschichert sein.
• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
  Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

DE

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Entsorgen Sie das Gerät.
• Tragen oderziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschlossen sind und dass niemand darüber fallen kann.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Führn Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör.

Bestimmungsgemäß Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Zur Reinigung von Gartenteichen.
  Zum Betrieb mit sauberem Wasser.
• Betreiben Sie das Gerät unter Einhaltung der technischen Daten. (→ Technische Daten)

Für das Gerät gelten folgende Einschränkungen:

• Dieses Produkt ist nicht zur Allgemeinbeleuchtung geeignet, sondern lediglich für den beschreibenben Einsatzzweck vorgesehen.
• Die UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwenden. Die UVC-Strahlung ist auch in geringen Dosierungen gefährlich für Augen und Haut.
• Nicht für gewerbliche oder industrielle Zwecke verwenden.
• Niemals ohne Wasserdurchfluss betreiben.
• Niemals mit anderen Flüssigkeiten als Wasser betreiben.
• Nicht zur Sterilisation von Trinkwasser oder anderen Flüssigkeiten verwenden.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln,leitung brennbaren oder explosiven Stoffen einsetzen.

Produktbeschreibung

Lieferumfang

VTC0001

Vitronic		11 W	18 W, 24 W, 36 W, 55 W
Beschreibung		Anzahl	Anzahl
1	Gerätekopf	1	1
2	Gehäuse	1	1
3	Transparente Stufenschlauchtüle mit O-RingFür Schlauchdurchmesser 19 ... 38 mm	2	-
4	Transparente Stufenschlauchtüle mit Überwurfmutter und FlachdichtungFür Schlauchdurchmesser 25 ... 38 mm	-	2
5	UVC-LampeVitronic 11 W: worksiteig vormontiert	-	1
6	Schlauchschelle 20 ... 32 mm	-	2
7	Schlauchschelle 35 ... 50 mm	-	2

Eigenschaften

DE

Die UV-Strahlung des UVC-Klärers entfernt Schwebealgen, Bakterien und Keime. Der UVC-Klärer wird in den Wasserkreislauf integriert, idealerweise vor einem Teichfilter.

Symbole auf dem Gerät

IP 24	Das Gerät ist geschützt gegen Spritzwasser und gegen das Berühren von gefährlichen Teilen.
	Gefährliche UVC-Strahlung.
	Schätzen Sie das Gerät vor direkter Sonneneinstrahlung.
	Die Leuchte ist geeignet zur direkten Befestigung auf normalen entflammbaren Befestigungslächen.
	Schätzen Sie das Gerät vor Frost.
	Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
	Lesen Sie die Gebrauchsanleitung.

Aufstellen und Anschließen

Vitronic 11 W

• Zur Befestigung des Gehäuses auf dem Untergrund müssen Sie den Gerätekopf nicht ausbauen.
  Die UVC-Lampe ist werkseitig bereits vormontiert.

• Bevor Sie das Gehäuse auf dem Untergrund befestigen konnen, müssen Sie den Gerätekopf ausbauen. ( Gerätekopf ausbauen)
• Die UVC-Lampe ist werkseitig nicht vormontiert. Setzen Sie die UVC-Lampe in den Gerätekopf, bevor Sie den Gerätekopf wieder einbauen. ( Quarzglas reinigen / UVC-Lampe ersetzen)

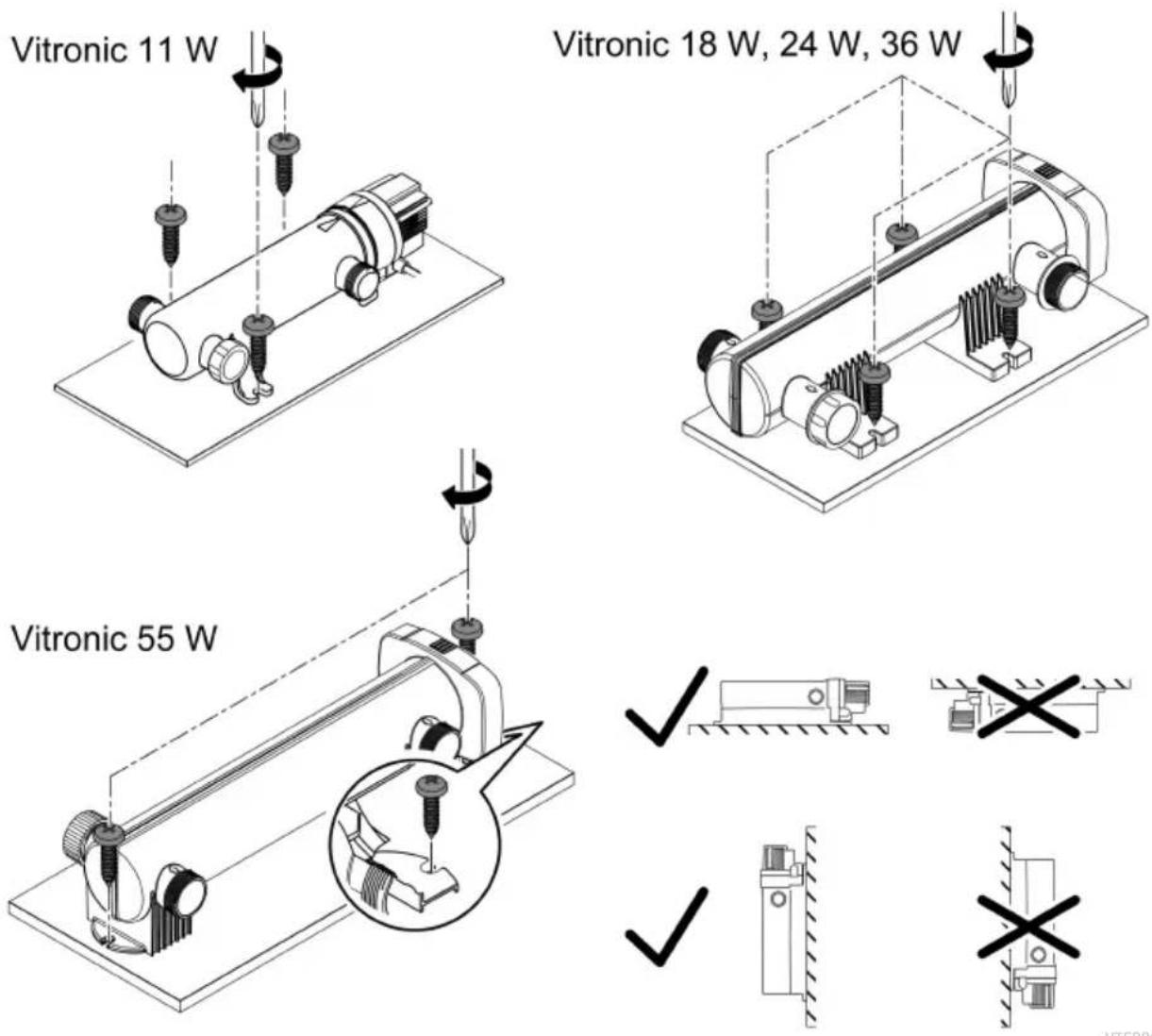

Gerät aufstellen

• Stellen Sie das Gerät mindestens 2 m vom Teichrand entfernt auf.
• Stellen Sie Gerät nur in den erlaubten Positionen auf. Dadurch ist der fehlerfreie Betrieb gewährleistet.
• Berücksichtigten Sie ausreichend Freiraum für Wartungsarbeiten.

Anschlüsse herstellen

DE

• Verwenden Sie Schläuche, die für mindestens 1 bar Druck geeignet sind.

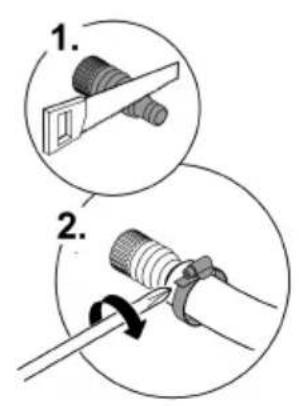

  Kürzen Sie die Stufenschlauchtüllen entsprechend dem verwendeten Schlauchdurchmesser.
• Sichern Sie den Schlauch mit einer Schlauchschelle.
• Ziehen Sie die Überwurfmutter der Stufenschlauchtülle handfest an.

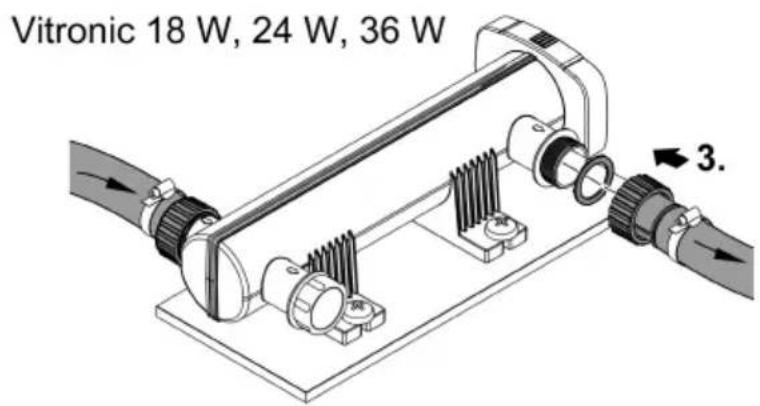

• Schrauben Sie die Stufenschlauchtüle mit Flachdichtung bzw. O-Ring auf den Anschluss, damit der Anschluss dicht ist.

• Für die optimale Schlauchführung konnen Sie zwischen den beiden gegenüberliegenden Anschlüssen wahren.

• Verschlieben Sie mit der Verschlusskappe den Anschluss, den Sie nicht verwenden.
  — Vitronic 55 W: Die Verschlusskappe hat ein Schauglas zur Funktionskontrolle.

Gerät am Durchlaufffilter anschließen

Das Gerät ist geeignet für den Anschluss an Durchlaufffilter. Die beiden Auslaufstutzen werden mit den Einlaufdüssen am Durchlaufffilter verschraubt. Beachten Sie die Gebrauchsanleitung des Durchlauffilters.

So gehen Sie vor:

1. Schrauben Sie die Verschlusskappe ab.
2. Führn Sie die beiden Auslaufstutzen mit Flachdichtung durch die beiden Bohrungen in der Behälterwand des Durchlauffilters.
3. Schrauben Sie die Einlaufdüse mit O-Ring auf den Auslaufstutzen undziehen Sie die Einlauf-düse handfest an.
4. Schlieben Sie den Zulaufschlauch am Einlaufstutzen an. () Anschluss herstellen

VTC0011

Inbetriebnahme

Reihenfolge der Inbetriebnahme:

1. Schalten Sie die Pumpe ein und warten Sie, bis das Gehäuse des UVC-Klärers mit Wasser gefüllt ist.
2. Schalten Sie den UVC-Klärer ein. Betreiben Sie den UVC-Klärer njemals ohne Wasserdurchfluss.
3. Prufen Sie die Funktion des UVC-Klärers.
4. Prufen Sie alle Anschlüsse auf Dichtigkeit.

Einschalten / Ausschalten

DE

• Einsatzlen: Stecken Sie den Netzstecker in die Steckdose. — Das Gerät schaltet sich sofort ein.
• Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.

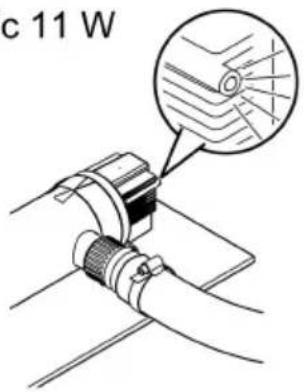

Funktion prüfen

Funktionsprüfung	Vitronic
	11 W	18 W, 24 W, 36 W	55 W
Die Funktionsanzeige leuchtet, wenn die UVC-Lampe eingeschaltet ist.	✓	✓	✓
Das UV-Licht strahlt durch die transparente Stu-fenschlauchtüle, wenn die UVC-Lampe einge-schaltet ist.	×	✓	✓
Das UV-Licht strahlt durch das Schauglas der Verschlusskappe, wenn die UVC-Lampe einge-schaltet ist.	×	×	✓

Vitronic 11 W

Reinigung und Wartung

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel konnen das Gehäuse beschädigden, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

Reinigen Sie das Gehäuse nur von außen mit klarem Wasser und einer weichen Bürste.

• Empfohlene Reinigungsmittel bei hartnackigen Verkalkungen:

Pumpenreiniger PumpClean von OASE.
Essig- und chlorfreien Haushaltsreiniger.

Gerätekopfausbauen

VORSICHT

Ultraviolet Strahlung der UVC-Lampe kann die Augen und Haut verbrennen.

• Betreiben Sie die UVC-Lampe niemals außerhalb des Gehäuses oder in einem beschädigten Gehäuse.
  Trennen Sie das Gerät vom Stromnetz, bevor Sie mit den Wartungsarbeiten beginnen oder bevor Sie die UVC-Lampe ersetzen.

VORSICHT

Quarzglas und UVC-Lampe können zerbrechen und Schnittverletzungen verursachen.

Führer Sie alle Arbeiten am UVC-Klärer vorsichtig durch, um Schnittverletzungen zu vermeiden.
Vermeiden Sie Erschütterungen, Stöße und hektische Bewegungen, um Glasbruch zu verhindern.

① Aus Sicherheitsgründen lasst sich die UVC-Lampe erst einschalten, wenn der UVC-Klärer ordnungsgemäß im Gerät eingebaut ist.

Vitronic 11 W

So gehen Sie vor:

• Drehen Sie den Gerätekopf gegen den Uhrzeigersinn bis zum Anschlag undziehen Sieihn mitsamt dem O-Ring vorsichtig aus dem Gehäuse.

• Drücken Sie den Rasthaken, drehen Sie dann den Gerätekopf gegen den Uhrzeigersinn bis zum Anschlag undziehen Sie den Gerätekopf vorsichtig aus dem Gehäuse.

Vitronic 11 W

1. Prufen Sie den O-Ring am Gerätekopf auf richtigen Sitz prufen.
2. Reinigen Sie den O-Ring, ersetzen Sie hin bei einer Beschädigung.
3. Schieben Sie den Gerätekopf vorsichtig und mit leichtem Druck bis zum Anschlag in das Gehäuse.
4. Verdrehen Sie den Gerätekopf etwas, bis Zapfen und Nuten des Bajonettverschlusses ineinnander greifen.
5. Drehen Sie den Gerätekopf im Uhrzeitigersinn bis zum Anschlag.

Vitronic11 W

Quarzglas reinigen / UVC-Lampe ersetzen

Ersetzen Sie die UVC-Lampe spätestens nach 8000 Betriebsstunden. Bei konstantem Betrieb entspricht das ungebahr einer Teichsaison. Dadurch wird eine optimale Filterleistung gewährleistet.

VORSICHT

Quarzglas und UVC-Lampe können zerbrechen und Schnittverletzungen verursichen.

Führer Sie alle Arbeiten am UVC-Klärer vorsichtig durch, um Schnittverletzungen zu vermeiden.
- Vermeiden Sie Erschütterungen, Stöße und hektische Bewegungen, um Glasbruch zu verhindern.

Voraussetzung

• Der Gerätekopf ist abgenommen. ( Gerätekopf ausbauen)
• Verwenden Sie nur UVC-Lampen, deren Bezeichnung und Leistungsangabe mit den Angaben auf dem Typenschild übereinstimmen. ( Technische Daten)

So gehen Sie vor:

• Losen Sie die Blechschaube, bis die Schraubenspitze im Gehäuse der Klemmschaube versenkt ist.
• Ziehen Sie das Quarzglas mit einer leichten Drehbewegung vorsichtig nach vorne ab.
• Drücken Sie Quarzglas mit dem O-Ring beim Einbauern vorsichtig bis zum Anschlag in den Gerätekopf.
  — Der O-Ring muss in dem Spalt zwischen Gerätekopf und Quarzglas liegen.
• Ziehen Sie die Klemmschraube bis zum Anschlag fest.
• Wischen Sie das Quarzglas mit einem feuchten Tuch ab, um Schmutz und Fingerabdrücke zu entfernen.

VTC0008

Lagern/Überwintern

Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden.

So lagern Sie das Gerät richtig:

• Reinigen Sie das Gerät gründlich und ersetzen Sie beschädigte Teile.
  Gerat trocken und frostfrei lagern.

DE

Störungsbeseitigung

Störung	Mögliche Ursache	Abhilfe
Das Gerät erbringt keine zufriedenstellende Leistung	Das Wasser ist extrem ver-schmutzt	Entfernen Sie Algen und Blätter aus dem Teich
		Tauschen Sie das Wasser im Teich
	Das Quarzglas ist verschmutzt	Reinigen Sie das Quarzglas
	Die UVC-Lampe hat keine Filterwir-kung mehr	Ersetzen Sie die UVC-Lampe. Nach 8000 Betriebsstunden ist die Fil-terwirkung erschied.
	Die Durchflussleistung ist zu hoch	Reduzieren Sie die Pumpenleistung
Die UVC-Lampe leuchtet nicht	Der Netzstecker nicht angeschlos- sen	Stecken Sie den Netzstecker in die Steckdose
	Die UVC-Lampe ist defekt	Tauschen Sie die UVC-Lampe aus
	Der Netzanschluss defekt	Überprüfen Sie den elektrischen Anschluss
	Vitronic 55 W: Der UVC-Klärer hat sich aufgrund Überhitzung abge-schaltet	Nach Abkühlung schaltet der UVC-Klärer automatisch wieder ein

Technische Daten

Beschreibung		Vitronic
		11 W	18 W	24 W	36 W	55 W
Anschlussspannung		V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Netzfrequenz		Hz	50/60	50/60	50/60	50/60
Leistungsaufnahme		W	14	18	24	36
Länge Netzkabel		m	5	5	5	5
Schutzart			IP24	IP24	IP24	IP24
UVC-Lampe	Typ		11 W TC-S(UV-C)	18 W TC-S(UV-C)	24 W TC-S(UV-C)	36 W TC-S(UV-C)
Durchflussmenge maximal		l/h	1700	3500	4500	6000
Betriebsdruck	maximal	bar	0,5	0,6	0,6	0,6
Anschlüsse			3 × G1	3 × G1½	3 × G1½	3 × G1½
Schlauchdurchmesser		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Geeignet für max. Teichvolu-men	ohne Fischbesatz	m³	10,0	20,0	25,0	40,0
	mit Fischbesatz	m³	5,0	10,0	12,5	20,0
	mit Koi	m³	2,5	5,0	6,5	10,0
Abmessungen	Länge	mm	330	529	529	529
	Breite	mm	120	186	186	155
	Höhe	mm	100	130	130	130
Gewicht		kg	1,3	2,1	2,3	2,3

Zulässige Wasserwerte

Typ		Frischwasser, Teichwasser	Poolwasser
pH-Wert		6,8 ... 8,5	7,2 ... 8,3
Härte	DH	8 ... 15	8 ... 15
Freies Chlor	mg/l	<0,3	<0,6
Chloridgehalt	mg/l	<250	<250
Salzgehalt	%	<0,4	<0,4
Gesamtstrockenrückstand	mg/l	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30

Verschleibsteile

• UVC-Lampe, Quarzglas und O-Ring für Quarzglas

Entsorgung

HINWEIS

Dieses Gerätarf nicht als Hausmüll entsorgt werden.

Entsorgen Sie die UVC-Lampe und das Gerät über das dafür vorgesehene Rücknahme system.
Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.
