BRUKSANVISNING FiltoClear 13000 OASE

Formålsbestemt anvendelse

Rengøringstrin "UVC-bestråling"

Opstilling og tilslutning

Rengøring og vedligeholdelse

BEMÆRK

Ved normal belastning og almindelig aldring slides filtersvampene.

Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som fölge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
• Apparatet må være sikret via en jordfeilbryter (RCD) med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Ikke bruk apparatet när elektriske ledninger eller hus er skadet.
• Kast apparatet hvis strømledningen er skadet. Strømledningen kan ikke erstattes.
• Apparatet må aldri bæres eller trekkes ut etter ledningen.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• For mekanisk og biologisk rensing av hagedammer.
• Med overholdelse av de tekniske dataene. (→ Tekniske data)

Følgende restriksjoner gjelder for apparatet:

• Dette produktet egner seg ikke til generell belysning, men kun til det bruksformålet som beskrives.
• UVC-lampen må aldri brukes utenfor huset den er montert i, eller bli brukt til andre formål. Strålingen fra UVC-lampen er farlig for øyne og hud, selv ved små doser.
• Bruk aldri andre væsker enn vann.
• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.
• Skal aldri brukes uten vanngjennomstrømning.
• Skal ikke brukes for industriformål.

Produktbeskrivelse

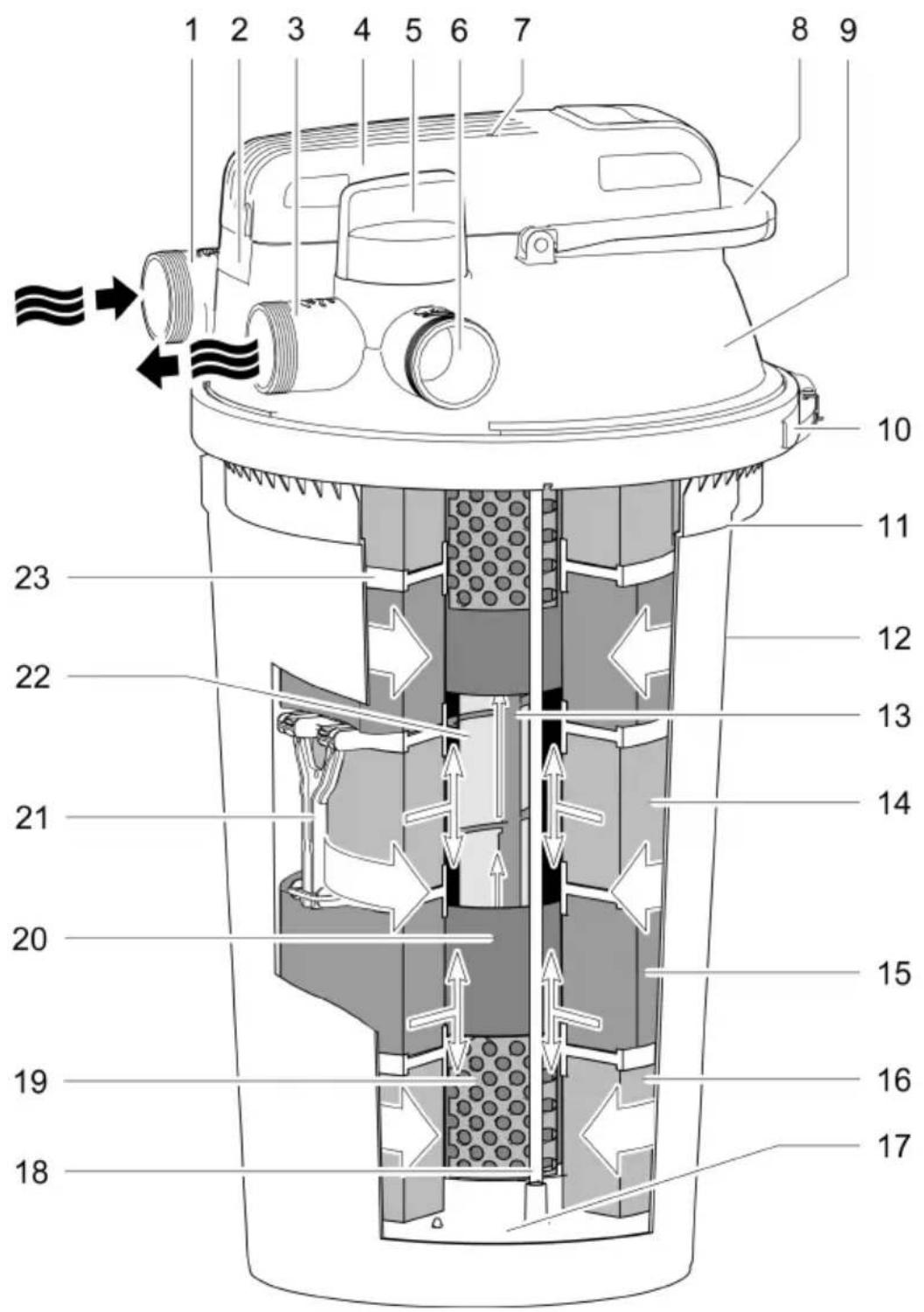

Oversikt

Vanninnløp av damvann som skal rengjøres

- Tilkobling G2

2

Åpningsring med sikkerhetsskrue, til forrigling av UVCapparathodet.

- For å fjerne UVC-apparathodet må åpningsringen bli løsnet.

3

Vannutløp av rengjort damvann

- Tilkobling G2

4

UVC-apparathodet med temperaturregulator

- UVC-renseanlegg slår automatisk av apparatet ved overoppheting og automatisk på igjen etter avkjøling.

5

Dreieventil for å bytte mellom vannutløp og smussvannutløp

Filtrer vann og UVC-bestråling

Rens filtersvampene

6

Smussvannutløp for smussvann ved rengjøring av filtersvampene

- Tilkobling G2

7

Kontrollys for funksjonskontroll av UVGrenseren

8

Rengjøringshåndtak

- Gjennom å dra blir filtersvampen komprimert og smusspartiklene blir dratt ut

9

Filterdeksel

10

Spennring for fiksering av filterdekselet på beholderen

11

Markering for maks inngravingsdybde

12

Beholder

13

Rengjøringsrotoren rengjør kvartsglasset ila. drift

- Bare ved FiltoClear 19000, 31000

14

Endeplaten for filtersvampene er forbundet med begge rengjøringsstendene

18

Rengjøringsstanden, binder sammen rengjøringshåndtak og endeplaten

19

- Avstandholderen forhindrer at filterskum blir trykket sammen gjennom vekten av filterskummet som ligger oppå

22

Endeplaten ligger til enhver tid mellom to filtersvamper

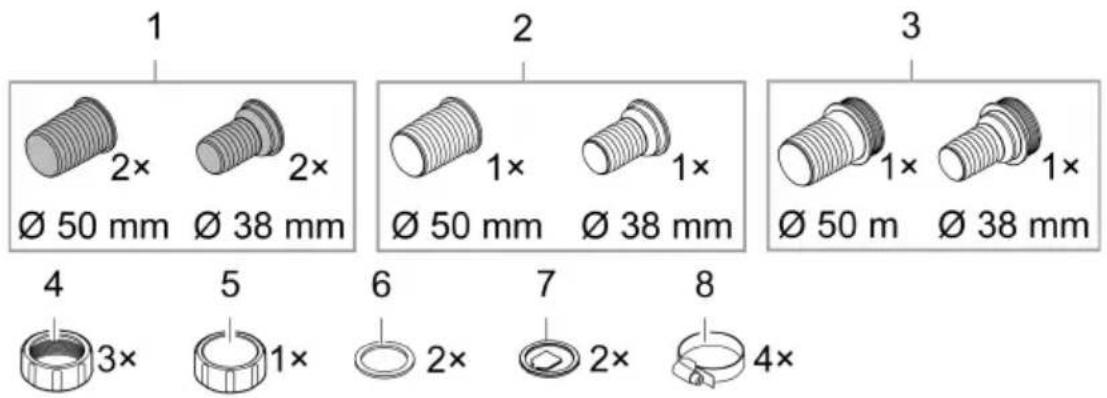

Tilkoblingsdeler for monteringen

1 2× Ø 50 mm Ø 38 mm 2 2× Ø 50 mm Ø 38 mm 3 1× Ø 50 m Ø 38 mm 4 3× 5 1× 6 2× 7 2× 8 4×

FCL0012

1 Slangetut gjennomsiktig

- Bruk: Vannutløp, smussvannutløp

2 Slangetut sort

- Bruk: Vanninnløp

3 Slangetut sort G2 med utvendige gjenger

- Bruk: Åpen ende på smussvannslangen, lukkehetten skrus på utvendige gjenger.

4 Overfalsmutter G2 for montering av slangetuten.

5 Lukkehette G2, for å lukke smussvannutløpet

7 Gjennomstrømning vannsøyle for slangetut gjennomsiktig

8 Slangeklemme

Funksjonsbeskrivelse

En filterpumpe trykker vannet inn i en trykktett beholder, hvor det gjennomgår ulike rengjøringsprosesser før det føres tilbake til dammen.

Rengjøringstrinn "filtrering"

Vannet strømmer gjennom filtersvampene. Filtersvampene holder tilbake mekaniske smusspartikler. Svevestoffer og bioslam avsettes i bunnen av beholderen. Effektive bakterier på filtersvampen setter seg på svampen, og disse bidrar til å rense vannet. De begynner å virke ved en vanntemperatur på +10 °C.

Filtersvamp	Egenskaper
Blå (10 ppi)	Høy gjennomstrømmingshastighet
Lilla (20 ppi)	Koloni av bakterier for nitrifikasjon, forvandle ammonium først om i nitritt og deretter i nitrat
Rød (30 ppi)	Lav gjennomstrømmingshastighetKoloni av bakterier for nitrifikasjon og denitrifikasjon, nitrat forvandles til nitrogen

Rengjøringsnivå "UVC-stråling"

Vannet blir bestrålt med UV-C-lys lys fra et UVC-renseren. Svevealger dør, sykdomsfremkallende stoffer blir avlivet.

Bypass

Bypass sørger for at bare ca. 70 % av vannet blir bestrålt med UV-C-lys. Slik blir også ved en høy gjennomstrømningsytelse en tilstrekkelig dose stråling oppnådd.

Biologisk rengjøringsvirkning

Maksimal biologisk rengjøringsvirkning blir oppnådd, när filtersvampen er fullstendig kolonisert med filterbakterier. Ved nye filtersvamper kan koloniseringen vare et par uker. Gjennom tillegg av startbakterier kan man betydelig akselererer koloniseringen.

Rens filtersvampene

Kloakkvannet som blir igjen etter rengjøringen kan benyttes til gjødsling av hagen.

Anbefalt filterpumpe

	FiltoClear
	5000	13000	19000	31000
AquaMax Eco Premium	5000	9000	13000	17000

Installasjon og tilkobling

Montering av apparatet

Under planleggingen må du passe på:

• Ved drift ved en svømmedam: Apparatet må plasseres med en avstand på minst 2 m fra vann.
• Ved drift ved en dam: Her kan du stille apparatet opp direkte ved damkanten.
• Beskytt trykkfilteret mot direkte sollys.
• Legg tilbakeføringssløyfen slik at vannet føres tilbake i dammen, f.eks. via et bekkeløp. Dermed blir vannet anriket med ekstra surstoff.
• Inngangen til dammen får ligge maksimalt 2 m over filterdekselet.

Grav ned trykkfilteret.

En gravlagt beholder er knapt synlig. Tildekkingen FiltoCap sten grå (art.nr. 77831) som er å få tak i som tilbehør for filterdekselet, integrerer seg optimalt inn i damlandskapet.

• Grav et hull i nærheten av dammen hvor du plasserer beholderen til maksimal nedgravingsdybde.
• Underlaget må være fast og vannrett.

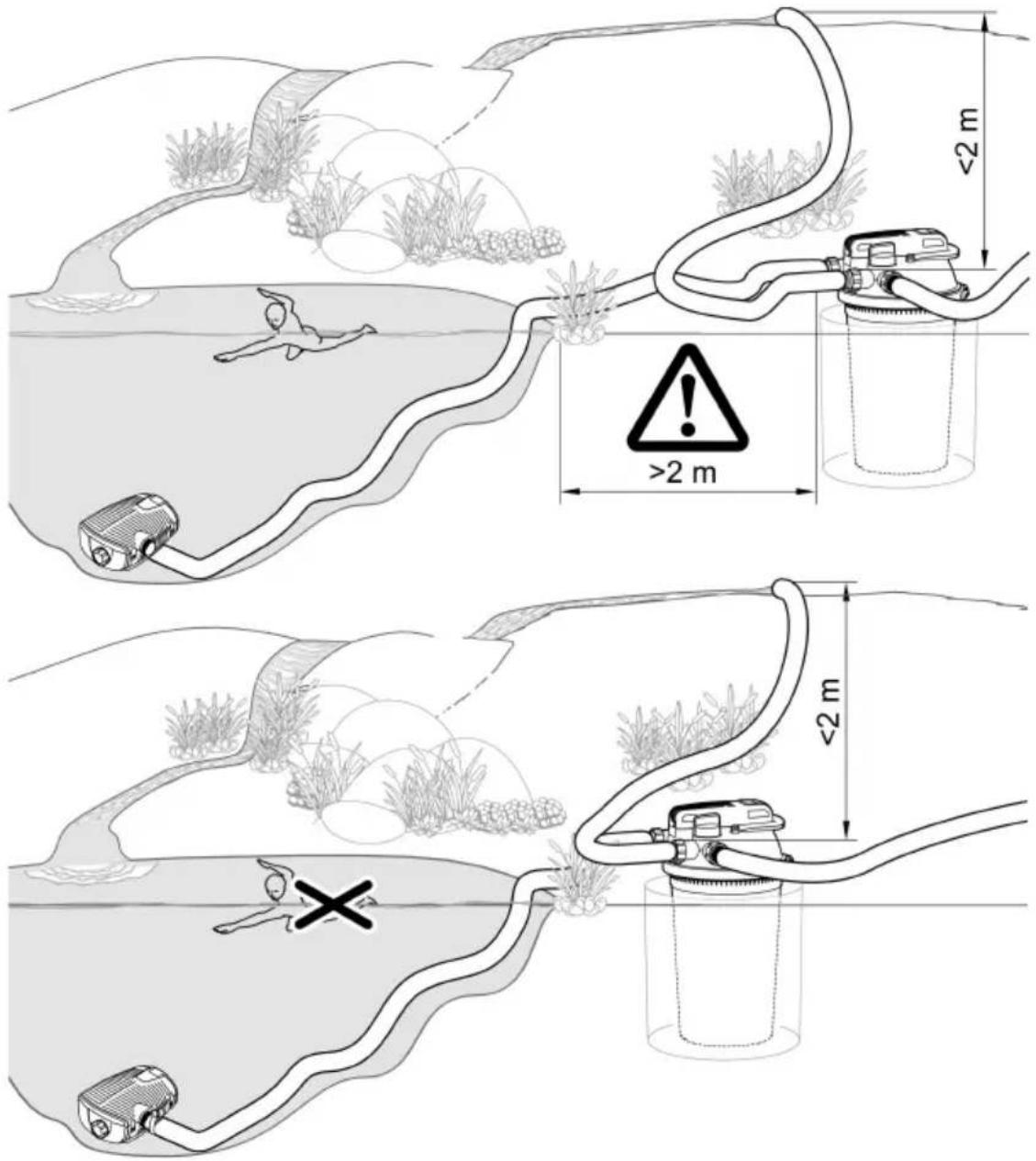

Sett opp trykkfilteret på bakkenivå

Hvis du ikke graver ned trykkfilteret, må du posisjonere den mest mulig sikt beskyttet, f.eks. Gjemt bak buskas.

• Plasser apparatet i nærheten av dammen.
• Underlaget må være fast og vannrett.

<2 m >2 m <2 m

FCL0011

Utføre tilkoblingene

På trykkfilteret kan man koble til slanger med en diameter på 38 mm eller 50-mm. Slangetuter følger med i leveransen.

i Bruk slanger med en diameter på 50 mm for å holde trykktapet i slangene så lite som mulig.

Dersom du bruker filterstarter for igangkjøring, må den monteres i beholderen i henhold til følgende monteringstrinn.

— Du kan lettere ta av filterdekselet, når du først fjerner alle slangene på filterdekselet.

Tilkobling av innløp

For koblinger mellom filterpumpens utløp og trykkfilterets inngang, må man kun bruke trykks- langer som minst er godkjente for pumpens maksimale trykk.

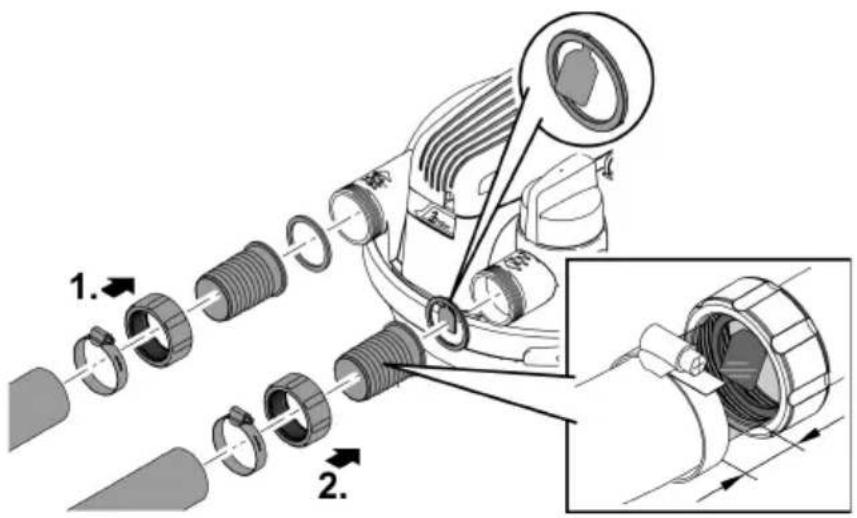

Tilkobling av utgang

Bruk den transparente slangetuten med gjennomstrømnings vannsøyle. Via de transparente slangetutene kan man bedømme vannkvaliteten etter filtrering. På gjennomstrømnings vannsøylen kan man gjenkjenne vannflyten.

• Skyv slangen så langt inn på slangetuten, at det fortsatt forblir to segmenter fri på slangetuten.
  — Derigjennom har du et tilstekkelig stort siktområde i slangetuten.
• Fikser slangen med en slangetut i stedet for med en slangeklemme.

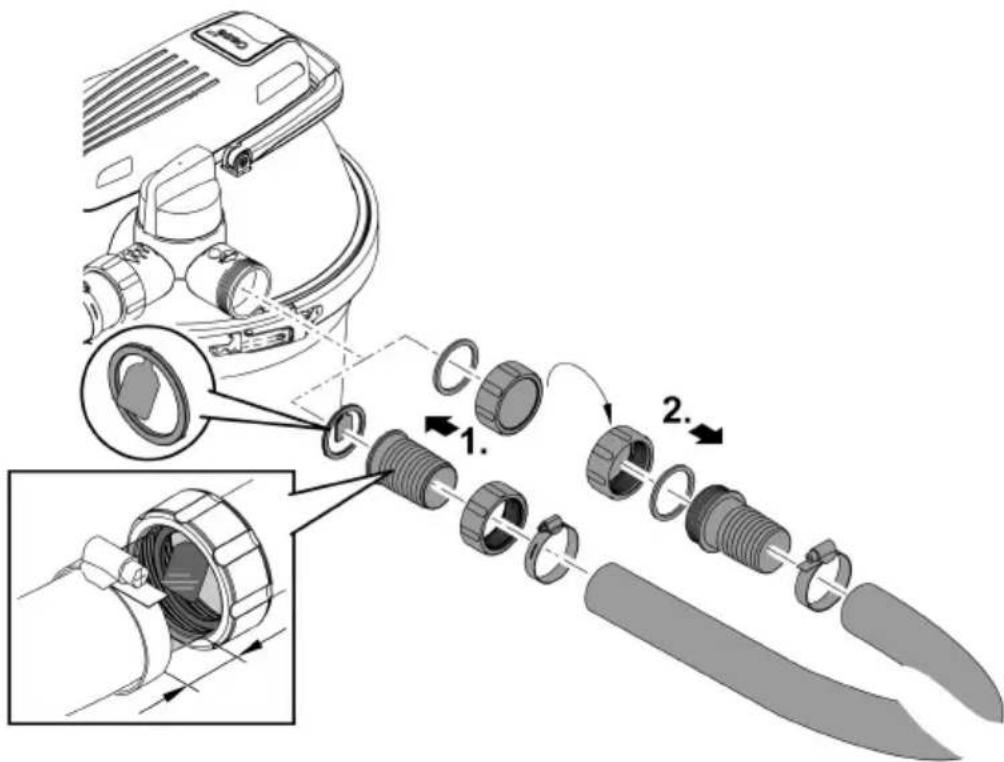

Koble til smussutløp

Smussvamnnet som blir igjen etter rengjøringen kan benyttes som gjødsel. Koble til en slange, som du legger på egnet sted (f.eks. i beddet).

Bruk den transparente slangetuten med gjennomstrømnings vannsøyle. Via de transparente slangetutene kan man bedømme smussgraden på vannet ved rengjøringen av filtersvampene. På gjennomstrømnings vannsøylen kan man gjenkjenne vannflyten.

• Skyv slangen så langt inn på slangetuten, at det fortsatt forblir to segmenter fri på slangetuten.
• Derigjennom har du et tilstekkelig stort siktområde i slangetuten.
• Fikser slangen med en slangetut i stedet for med en slangeklemme.
• Monter den svarte slangetuten med G2 utvendig gjenge ved utløpet på slangen. Lukk slangetuten med lukkehette og planpakning.

MERK

Lukk smussutløpet eller utløpet med den tilkoblede lukkehetten og planpakningen. Derigjennom forhindres utilsiktet tømming av dammen. Ta av lukkehetten bare ved bort føring av smussvann.

Apparatet blir ødelagt når det brukes med en dimmer. Den inneholder ømfintlige elektriske komponenter.

• ved første igangssetting,
• etter manuell utvasking eller erstatting av filterskummene,
• etter lenger driftsnedleggelse eller ved fornyet drift etter vinterpausen.

1. Tilsett, i tilfelle det er nødvendig, beholderen med Oase AquaActiv BioKick. (→ Ta av/sett på filterdekselet)
2. Kontroller at slanger, lukkehette for smussvannutløp og spennringen med sikkerhetsbolt sitter godt.
3. Still dreieventilen på "filtrer vann".
4. Skru på til dampumpen.
5. Skru UVC-renseren først på, när vannet kommer ut av vannutløpet. (→ Slå på/av UVC-renseren)
6. Driv aldri UVC-renseren uten vanngjennomstrømning.
7. Når du bruker Oase AquaActiv BioKick, må UVC-renseren bli skrudd av på 24 timer. Derigjennom blir optimal virkning av startbakterien oppnådd.

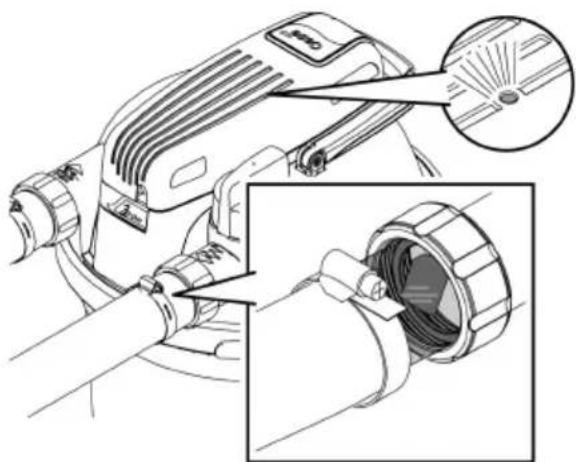

• Slå på: Stikk nettpluggen inn i stikkontakten.
• Apparatet slås på.
• Kontrollampen lyser.
• På gjennomstrømnings vannsøylen på utløpet kan man gjenkjenne vannflyten.
• Slå av: Trekk nettpluggen ut av stikkontakten.

Trykkfilteret kan være i drift i løpet av hele damsesongen (filterpumpen og UVC-resneren er skrudd på).

• Ved vanntemperaturer under 10 °C er filterbiologien ikke lenger aktiv.
• Ved vanntemperatur under 8 °C eller senest ved ventet frost, må apparatet tas ut av drift. (→ Driftsnedleggelse/overvintring)
• UVC-lampen er en slitedel. Erstatt UVC-lampene når de angitte driftstimene er nådd, for å sikre optimal filterevne. (→ Utskifting av UVC-Lampen)

Rengjøring og vedlikehold

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

▶ Rengjør apparatet kun med rent vann og en myk børste fra utsiden.

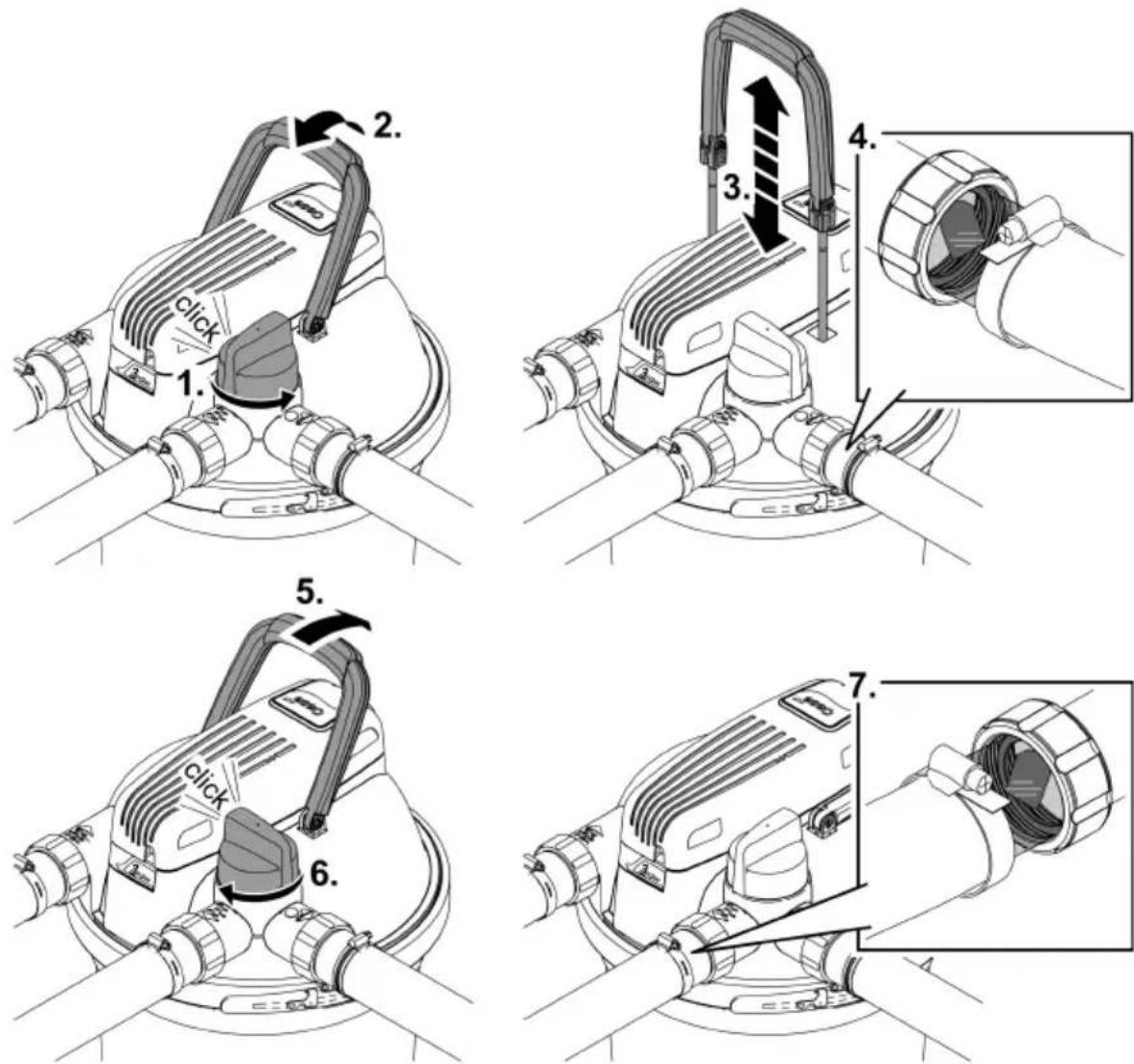

Rens filtersvampene

Med Easy-Clean-funksjonen rengjør man filtersvampene. I løpet av rengjøringen er filterpumpen slått på, slik at smussvannet blir transportert ut av trykkfilteret.

- Ved å betjene dreieventilen leder du vannet i beholderen til utløpet for smussvann. Smussvannet renner ikke tilbake i dammen.

• Gjennom å dra i rengjøringsgrepet komprimerer du filtersvampene. Smusspartikelene løser seg og flyter med vannet via smussvannutløpet for eksempel i et bed.
• Via de transparente slangetutene kan du kontrollere vannflyten og i løpet av rengjøringen kan man via smussvannutløpet gjenkjenne vannets grad av skittenhet. Så snart vannet er klart, må du stille dreieventilen tilbake til "filtrer".
• Lukk smussvannslangen- eller utløpet med lukkehetten og planpakningen etter rengjøring.

1. 2. 3. 4. 5. 6. 7.

FCL0020

Ta av/sett på filterdekselet

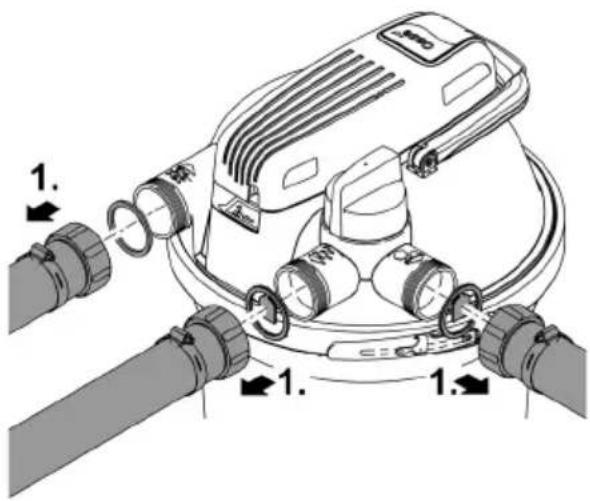

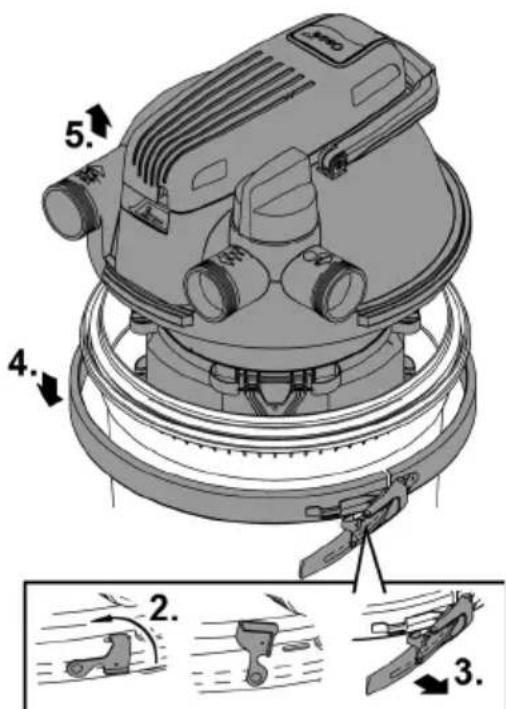

Ta av filterdekselet

Slik går du frem:

• Slå filterpumpen av og dra ut nettpluggen til UVC-renseren ut av stikkontakten.
• Fjern alle slanger fra filterdekselet (skru av slangetuter).
  • Løsne sikkerhetsforriglingen.
• Bruk en flattang, när sikkerhetsforriglingen går tungt.
• Åpne spennringen og ta av filterdekselet.

1. 1. 1.

Sett på filterdekslet

- Fukt pakningen med vann eller fett inn pakningen, slik at filterhodet lar seg trykke lettere på beholderen.

- Trykk filterdekselet jevnt og kraftig på beholderen så langt det går.

- Fikser filterdekselet med spennringen og legg sikkerhetsforriglingen rundt.

- Sikkerhetsforriglingen forhindrer en uheldig løsing av spennringen og dermed forhindrer man et ukontrollert utløp av damvann.

Rengjør apparatet og vask eller bytt filtersvampene.

Filtersvampene slites mekanisk etter bruk og aldring.

i Sett inn nye filtersvampene när sesongen starter.

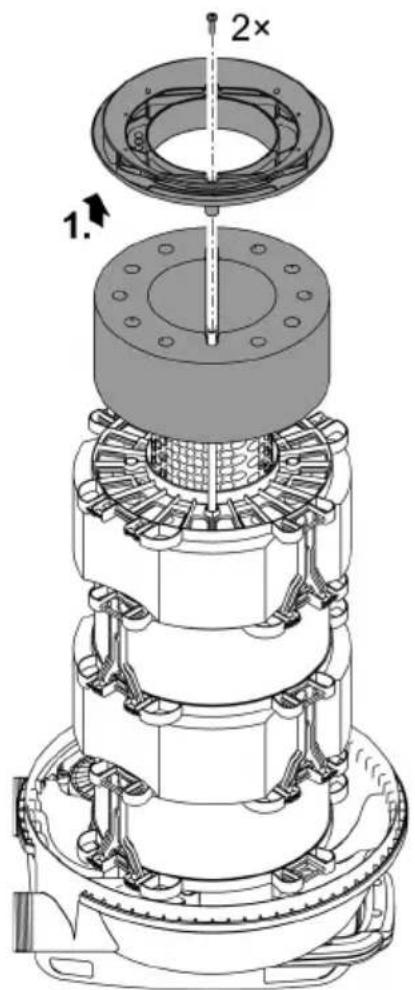

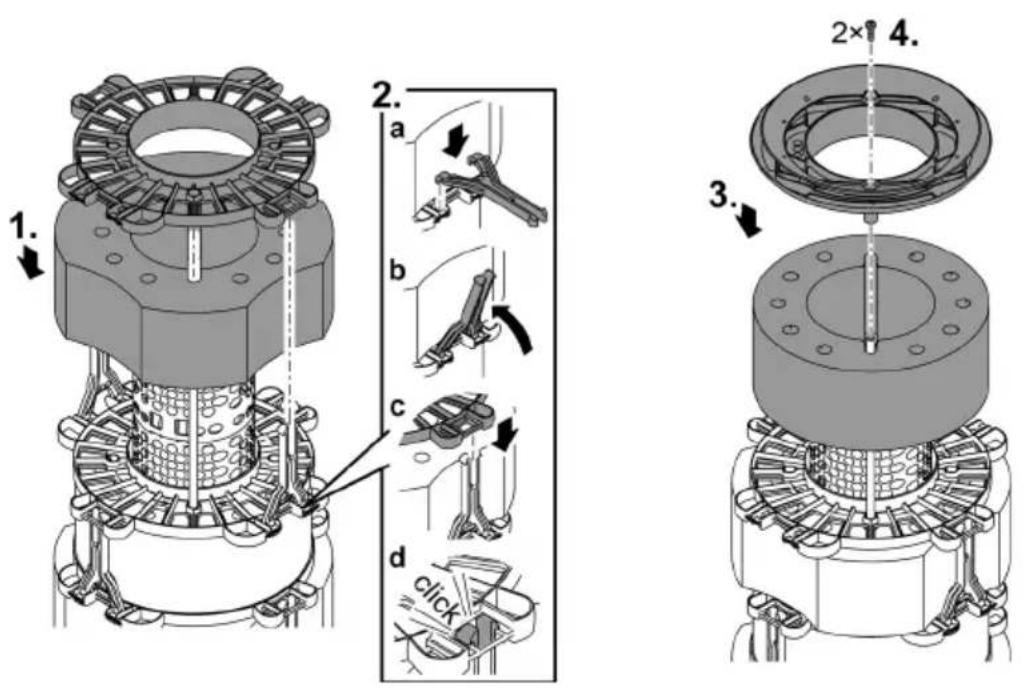

Demonter filtersvamppakkene

Forutsetning:

- Filterdekselet er tatt av. (→ Ta av filterdekselet)

Legg filterdekselet på hodet på et mykt og rent underlag, slik at filtersvamppaken ligger ovenpå.

• Løsne de begge skruene, fjern endeplaten og fjern filtersvampen.
• For hver ekstra filtersvamp må man løsne begge avstandsholderene og fjern endeplaten på filtersvampen.

• Rengjør beholderen, spennringen, filterdekselet, UVC-vannhuset og gitterrøret med en kraftig vannstråle.

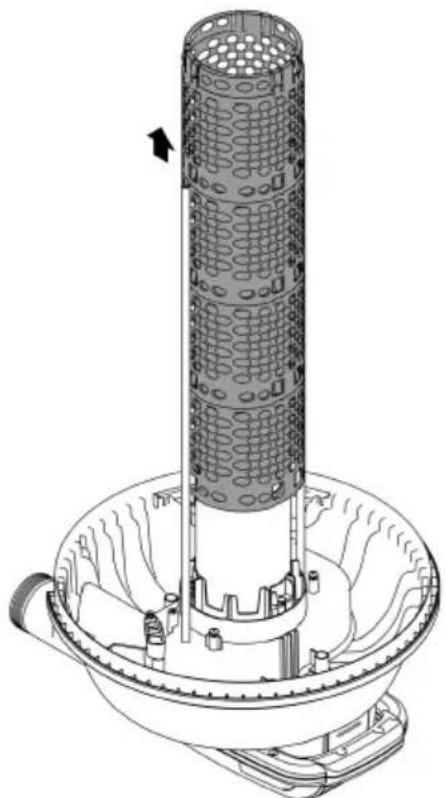

• Gitterrøret kan dras av gjennom samtidig å dra og dreie med klokka.
• Vask filtersvampene ved å trykke dem kraftig sammen under rennenende vann.
• Om nødvendig kan man erstatte filtersvampen.

• Skyv filtersvampen inn i den forutsette rekkefølgen på gitterrøret. (→ Installerings rekkefølge til filtersvampene)
• Legg inn en endeplate for hver filtersvamp, som festes med avstandsholderen.
• Stikk inn avstandsholderen helt inn i endeplaten og legg ned avstandsholderen med en lett dreiebevegelse.
• Plasser endeplaten på den siste filtersvampen (lilla, 20 ppi). Fest endeplaten med begge skruene på bedde rengjøringsstendene.
• Sett filterdekselet på beholderen. (→ Sett på filterdekslet)

1. 2. a b c d click 3. 4.

NO

FCL0024

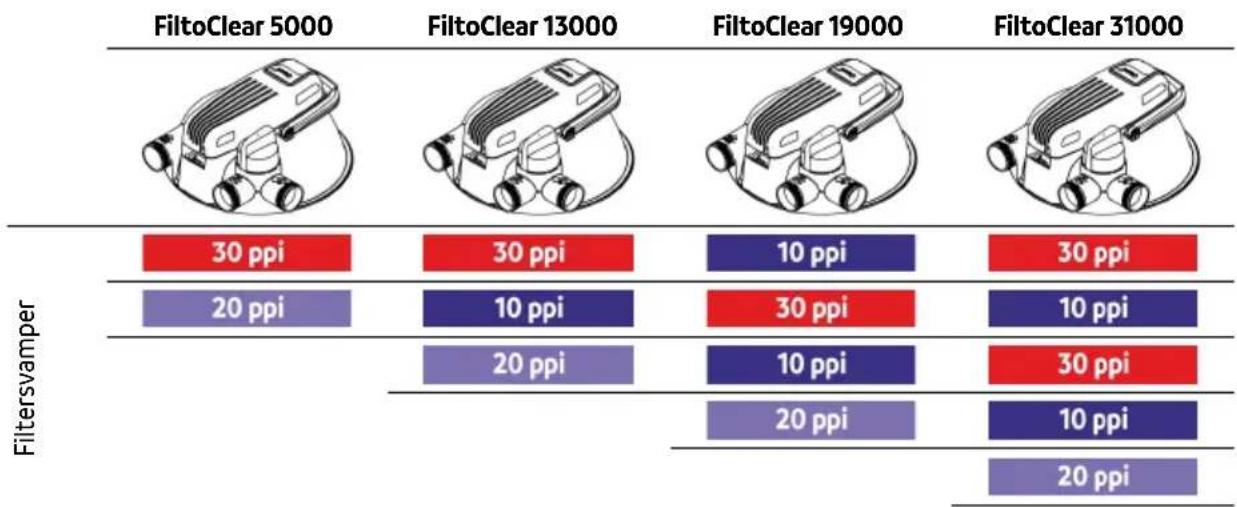

Installerings rekkefølge til filtersvampene

Demonter/installer UVC-apparathodet

FORSIKTIG

Ultrafiolett stråling fra UVC-lampen kan skade øynene og huden.

▶ Du må aldri bruke UVC-lampen uten lampehus eller i et skadet lampehus.
- Koble apparatet fra strømforsyningen før du begynner med vedlikeholdsarbeider eller før du skifter ut UVC-lampen.

FORSIKTIG

Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader.

▶ Vær forsiktig ved alle arbeider på UVC-forrenseren for å unngå kuttskader.
▶ Unngå vibrasjoner, støt og brå bevegelser for å forhindre brudd på glass.

i Av sikkerhetsgrunner kan UVC-lampen først slås på när UVC-forrenseren er forskriftsmessig bygd inn i apparatet.

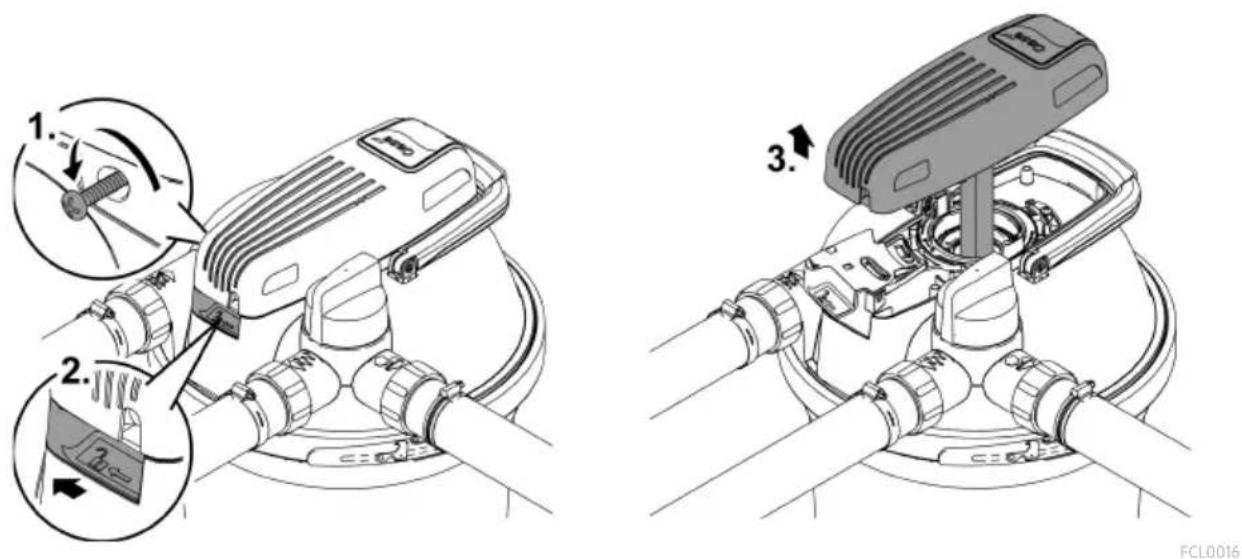

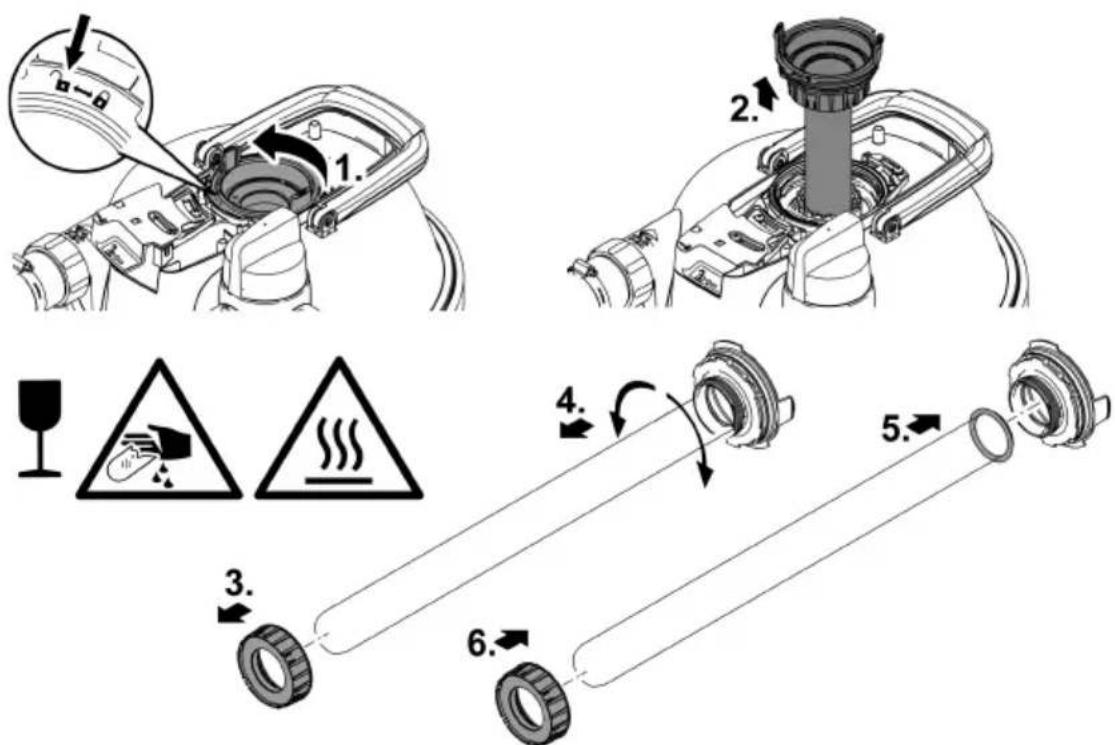

Demonter UVC-apparathodet

Slik går du frem:

• Trekk alltid ut nettkontakten til UVC-renseren før du fjerner UVC-apparathodet.
• Fjer sikringsskruen, løsne åpningsringen og ta av UVC-apparattoppen.
• Når du ikke kan ta av UVC-apparattoppen, har det gjennom avkjølingen av UVC-lampen i bygget seg opp et untertrykk i kvartsglasset.

- Tiltak: Slå på UVC-renseren. Varmen fra UVC-lampen bygger opp undertrykket og UVC-apparathodet blir skjøvet opp med en plopp-lyd. Trekk ut nettkontakten til UVC-renseren og fjern UVC-apparattoppen.

FCL0016

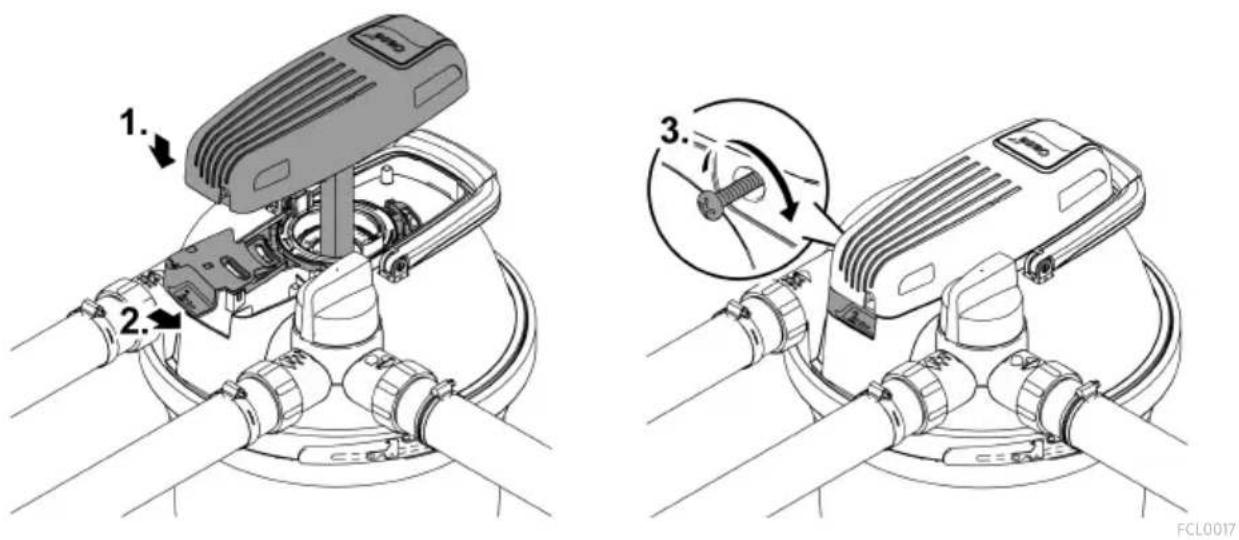

Installer UVC-apparathodet

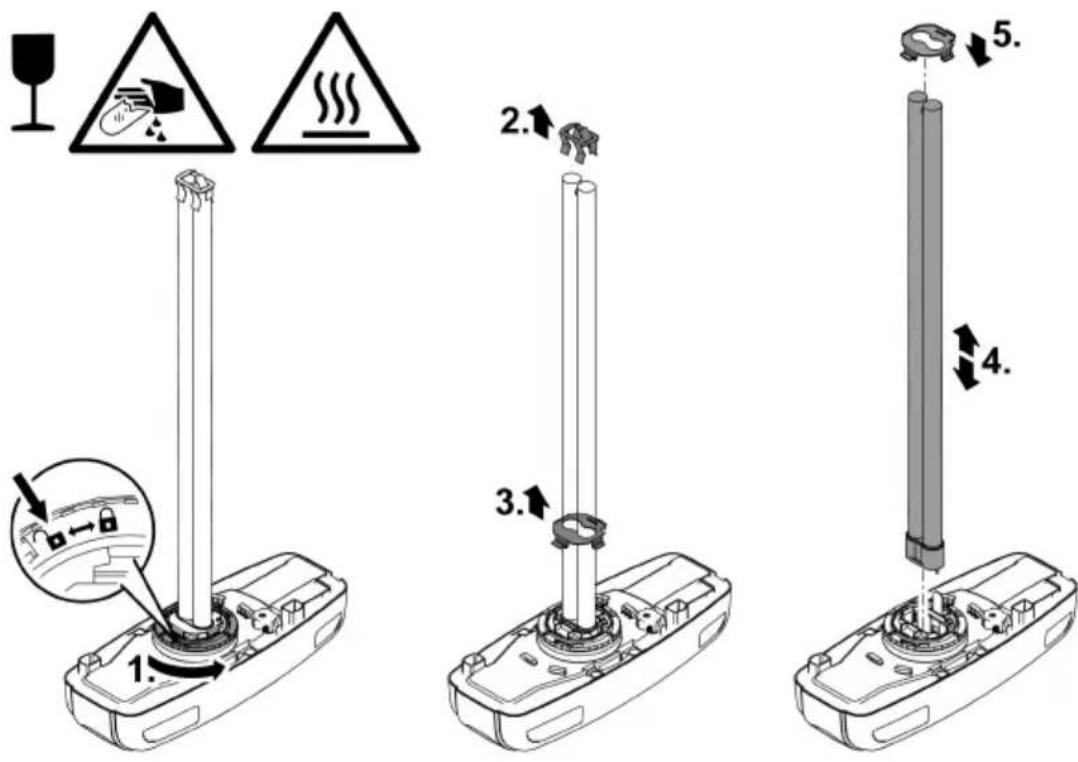

Utskifting av UVC-Lampen

UVC-lampen er en slitedel. Erstatt UVC-lampen, när de angitte driftstimene er nädd. Gjennom dette blir en optimal filtereffekt sikret.

FiltoClear	UVC-lampeytelse	Erstatt UVC-lampe etter
5000	18 W	8000 h (en damsesong)
13000	24 W
19000	42 W (valgfritt 36 W)	42 W/ 60 W: 12000 t
31000	60 W (valgfritt 55 W)	36 W/ 55 W: 8000 t

Forutsetning:

• UVC-apparathodet er fjernet. (→ Demonter UVC-apparathodet)
• Det må kun brukes UVC-lamper med betegnelse og effektspesfikasjoner som stemmer overens med spesifikasjonene på typeskiltet. (→ Tekniske data)

Slik går du frem:

• Fjerning: Vri bajonettringen så langt det går for å "åpne låsen", for å kunne ta av holdeplaten og UVC-lampen.
• Installering: Vri bajonettringen så langt det går til "lukk". Ellers kan UVC-apparathodet ikke installeres.
• Ved levering sitter det en lampebeskyttelse på glasskolben til UVC-lampen som transportbeskyttelse. Lampebeskyttelsen er ikke nødvendig for funksjonen og må ikke skiftes ut.

• Demonter kvartsglasset. (→ Rengjør/erstatt kvartsglasset)
• Bank rotordekselet forsiktig og stødig på underlaget sammen med kvartsglasset. Lampebeskyttelsen glir gradvis ut av kvartsglasset.

i UVC-lampen fra OSRAM kan bare installeres uten holdeplaten. OASE anbefaler derfor å bruke UVC-lamper fra Philips.

FCL0022

Rengjør/erstatt kvartsglasset

Kvartsglasset er festet til filterhodet ved hjelp av rotordeksel, slik at ingen vann kan slippe ut fra innsiden av beholderen.

- Erstatt kvartsglasset, hvis det er ripet eller er matt. Rengjøringsytelsen fra UVC-lampen er ikke lenger tilstrekkelig.

FORSIKTIG

Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader.

▶ Vær forsiktig ved alle arbeider på UVC-forrenseren for å unngå kuttskader.
▶ Unngå vibrasjoner, støt og brå bevegelser for å forhindre brudd på glass.

Forutsetning:

- UVC-apparathodet er fjernet. (→ Demonter UVC-apparathodet)

Slik går du frem:

• Skru av filterpumpen.
• Løsne rotordekselet (bajonettlåsen "lås opp").

- Fjern rotordekselet med kvartsglass, og i tilfelle den er tilgjengelig, fjern også rengjøringsrotoren.

- Still dreieventilen på smussvannutløp, for å fjerne et evt. undertrykk som kan ha utviklet seg i beholderen.

- Rengjør kvartsglasset. I tilfelle du erstatter kvartsglass:

• Løsne klemmeskruene og dra kvartsglasset forsiktig av med en lett svinge- og dreiebeve-gelse.
  — Rengjør O-ringen, skift den ut ved skade.
• Fett O-ringen med OASE-fett (bestillingsnummer 27872) og trekk den over randen til kvart-glasset, for å unngå fettrester på det.

• Stikk kvartsglasset på rotordekselet og dra til klemmeskruene så langt det går, ellers lar ikke rotordekselet seg instaleres.

• Kontroller profilslitasjen på rengjøringsrotoren.

• Drei installasjonen til kvartsglasset sitt rotordeksel så langt det går (bajonettringen til "lukk"). Ellers kan UVC-apparathodet ikke installeres.

Det kan danne seg kondens i kvartsglassrøret. Danning av kondensvann er uunngåelig og har ingen påvirkning på funksjonen og sikkerheten.

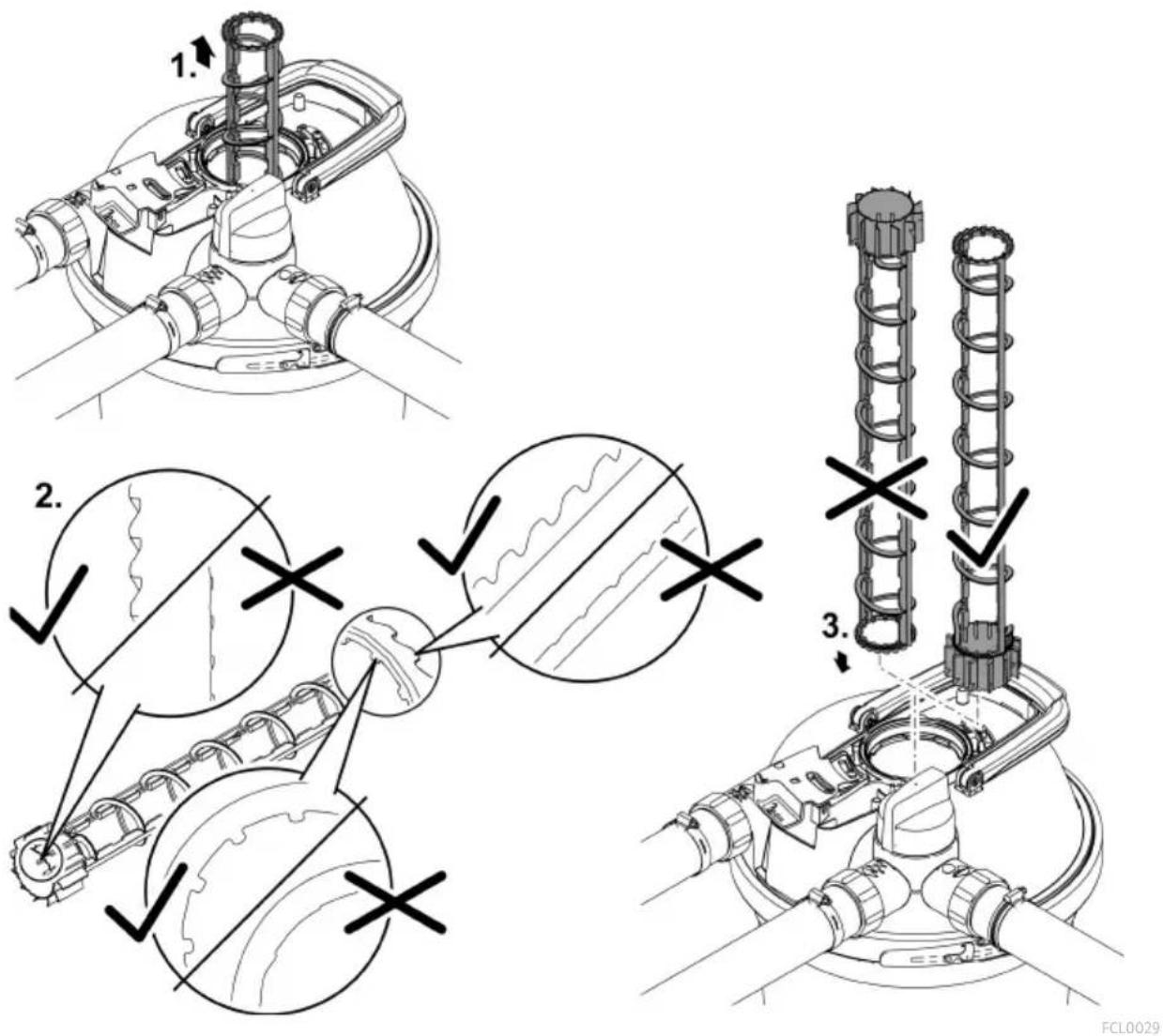

Erstatt rengjøringsrotoren

Ved FiltoClear 19000 und FiltoClear 31000 sitter det over kvartsglasset i tillegg en rengjøringsrotor, som drives gjennom vannflyten og rengjør kvartsglasset.

- Kvartsglasset er montert ut. (→ Rengjør/erstatt kvartsglasset)

Slik går du frem:

• Kontroller profilslitasjen rengjøringsrotoren på begge framsidene og på de innvendige flatene.
• Ved slitt profil dreier rengjøringsrotoren tungt og må skiftes.
• Sett rengjøringsrotoren inn i UVC-vannhuset.

• Fjern vann så langt det lar seg gjøre fra beholderen, slangene og tilkoblingene.
• Rengjør alle delene grundig, kontroller apparatet for skader og skift ut skadde deler.
• Lagre filterdekselet og UVC-renseren tørt og frostfritt.
• Oppbevaringsstedet må være utilgjengelig for barn.

- Dekk til beholderen slik at regnvann ikke kan trenge inn.

- Den nedgravde beholderen må sikres slik at den ikke utgjør noen fare for mennesker eller dyr.

Utbedrefeil

Feil	Mulig årsak	Utbedring
Det kommer ikke noe vann ut fra vannutløpet.	Filterpumpen er ikke slått på	Slå på filterpumpen
	Tilførselsledningene er tilstoppet	Kontroller tilførselsledningene og rengjør dem om nødvendig
	Funksjonsbryter står ikke på "Filt-rere vann"	Still dreieventilen på "filtrer vann"
Gjennomstrømningsevnen er for lav	Filtersvampene er tilstoppet	Rengjør filtersvampene
	Ytelsen til pumpen er for liten	Bruk en mer produktiv filterpumpe
Kontrollampen på UVC-apparathodet lyser ikke	Nettilkoplingen er defekt eller nettpluggen er ikke koblet i	Kontroller netttilkoblingen (nett-kontakt, nettsikring)
	Temperatursensoren har koblet ut UVC-lampen	La UVC-lampen kjøle seg ned
	UVC-lampen er defekt	Erstatt defekt UVC-lampe
Utilfredsstillende filtereffekt	Funksjonsbryter står ikke på "Filt-rere vann"	Still dreieventilen på "filtrer vann"
	Filteret har vært i drift for kort tid	Vent noen dager/uker
	Vannet eller dammen er ekstremt skittent	Rengjør dammen grundig
	Fiske- og dyrebestand er for høy	Overhold standardverdi
	Filtersvampene er skitne	Rengjør filtersvampene
	Kvartsglasset er tilsmusset	Rengjør kvartsglasset og rengjøringsrotoren
	Rengjøringsrotoren går tungt	Kontroller rengjøringsrotoren for slitasje og erstatt hvis nødvendig
	Rengjøringsrotoren går ikke på grunn av forurensing	Rengjør filteretRengjør rengjøringsrotorenFjern grus fra UVC-vannhuset og filtersvampeneHev filterpumpen, for å forringe suget av grovt smuss.Bruk en pumpebeskyttelsesveske (artnr. 34876) for filter-pumpen, for å forindre innsug-ning av grovt smussVed for lav gjennomstrømning må man bruke en mer produktiv filterpumpe

Tekniske data
Apparatinformasjon

FiltoClear			5000	13000	19000	31000
UVC-renser	Nettspenning	V AC	220– 240	220– 240	220– 240	220– 240
	Nettfrekvens	Hz	50/60	50/60	50/60	50/60
	Effektforbruk	W	18	24	42	60
	UVC-effekt	W	18	24	42	60
	UVC-lampe		18 WTC-L (UV-C)	24 WTCL (UV-C)	36 W / 42 WTC-L (UV-C)	55 W / 60 WTC-L (UV-C)
	Beskyttelsesart		IP68	IP68	IP68	IP68
	Maksimalt tillatt neddykkingdybde i vannet	m	0,1	0,1	0,1	0,1
	Lengde nettkabel	m	5	5	5	5
Min. gjennomstrømningsmengde		l/t	2500	4500	6500	8500
Maks. gjennomstrømningsmengde		l/t	5000	9000	13000	17000
Maks. tillatt pumpetrykk		bar	0,6	0,6	0,6	0,6
Maks tillatt driftstrykk		bar	0,2	0,2	0,2	0,2
Inngang	Tilkobling		G2	G2	G2	G2
	Slangemunnstykke	mm	38, 50	38, 50	38, 50	38, 50
Utgang	Tilkobling		G2	G2	G2	G2
	Slangetut gjennomsiktig	mm	38, 50	38, 50	38, 50	38, 50
Smussutløp	Tilkobling		G2	G2	G2	G2
	Slangetut gjennomsiktig	mm	38, 50	38, 50	38, 50	38, 50
Antall filtersvamper røde			1	1	1	2
Antall filtersvamper blå			-	1	2	2
Antall filtersvamper lilla			1	1	1	1
Egnet for maks. damvolum		l	5000	13000	19000	31000
Egnet for maks damvolum med fiskebestand		l	2500	7000	10000	15000
Egnet for maks damvolum med koi		l	-	-	5000	7500
Tillatt omgivelsestemperatur under drift		°C	0 ... +35	0 ... +35	0 ... +35	0 ... +35
Tillatt vanntemperatur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Dimensjoner	Lengde	mm	391	391	391	391
	Bredde	mm	382	382	382	382
	Høyde	mm	370	490	611	732
Vekt	uten vann	kg	8,0	8,8	9,6	10,3
	med vann	kg	26	36	47	57

Tillatte vannverdier

Ferskvann, damvann

pH-verdi		6,0 ... 9,0
Hardhet	°dH	8 ... 15
Fritt klor	mg/l	<0,5
Saltinnhold	%	<0,5
Temperatur	°C	+4 ... +35

Kassering

MERK

▶ UVC-lampene og apparatet må kasseres ved de systemene for tilbakelevering som finnes for dette.
▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.

! WARNING
