KÄYTTÖOHJE FiltoClear 13000 OASE

• Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.
  Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte-vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset.
  — Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan.
• Laite on varmistettava vikavirtasuojalaitteella (RCD), jonka nimellisvikavirta on enintään 30 mA.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käyttö

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Hävitä laite, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Mekaaniseen ja biologiseen puutarhalammikkojen puhdistukseen.
• Teknisiä tietoja noudattaen. (→ Tekniset tiedot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Tämä tuote ei sovellu yleisvalaistukseen, se on tarkoitettu vain kuvattuun käyttötarkoitukseen.
• UVC-lamppua ei saa koskaan käyttää kotelon ulkopuolella tai muihin tarkoituksiin. UVC-säteily on myös vähäisissä annostuksissa vaarallista silmille ja iholle.
• Älä koskaan käytä muita nesteitä kuin vettä.
• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey-dessä.
• Älä käytä koskaan ilman, että vettä virtaa läpi.
• Ei sovellu teollisiin käyttötarkoituksiin.

Tuotekuvaus Yleiskatsaus

Puhdistettavan altaanveden sisääntulo

- Liitäntä G2

2

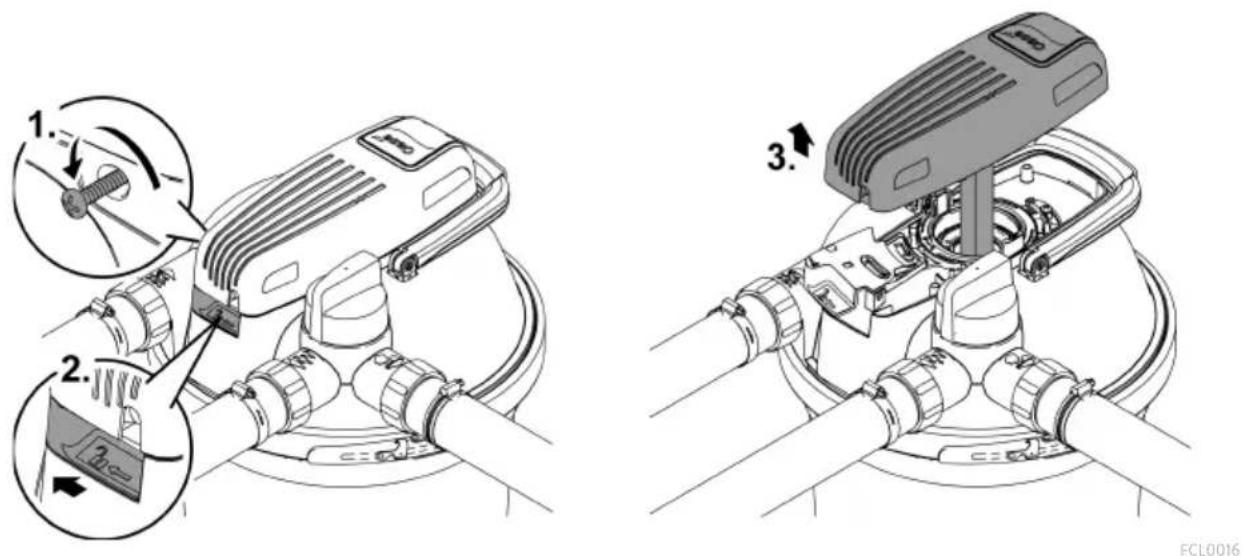

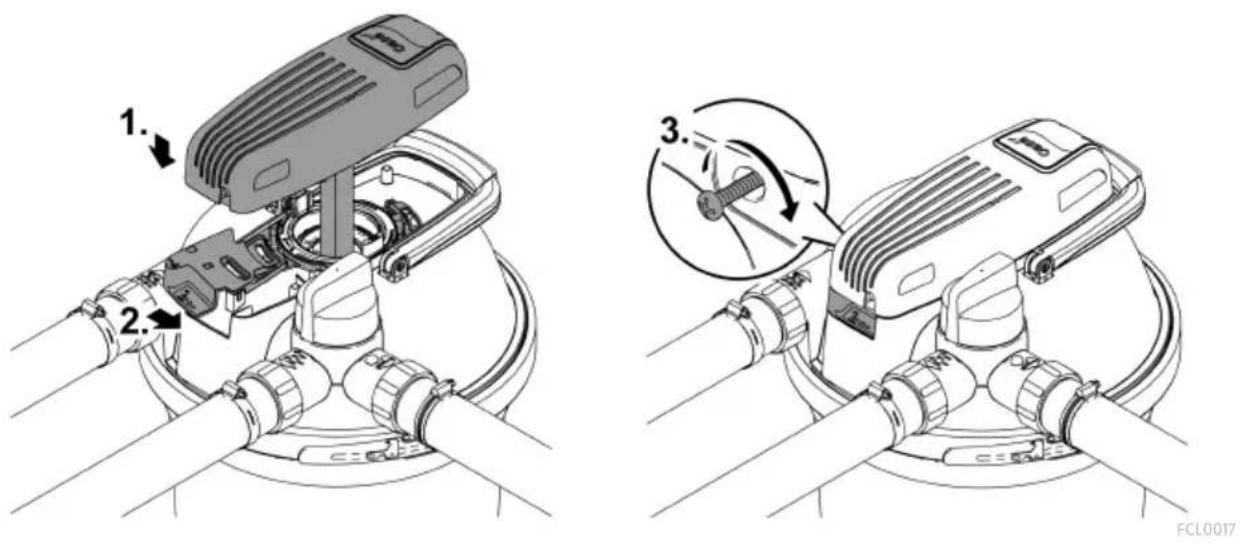

Avausrengas lukitusruuvilla UVC-laitteen pään lukitsemiseen

- Avausrengasta on löysättävä UVC-laitteen pään poistamiseksi.

3

Puhdistetun altaanveden sisääntulo

- Liitäntä G2

4

UVC-laitepää lämpötilasäätimellä

- UVC-kirkastin kytkeytyy pois päältä, jos se ylikuumenee ja kytkeytyy uudelleen päälle, kun se on jäähtynyt

5

Pyörivä venttiili vaihtaa veden ulostulon ja likaveden ulostulon välillä

Veden suodatus ja säteilytys

Suodatinsienten puhdistus

6

Likaisen veden ulostulo likavedelle puhdistaessasi suodatinsieniä

• Liitäntä G2

7

Merkkivalo UVC-kirkastimen toiminnan tarkistamiseksi

8

Puhdistuskahva

- Vetämällä suodatinsienet puristuvat kokoon ja likahiukkaset poistuvat

9

Suodattimen kansi

10

Kiristysrengas suodattimen kannen kiinnittämiseksi säiliöön

11

Merkintä suurimmalle kaivuusyvyydelle

12

Säiliö

13

Puhdistusroottori, puhdistaa kvartsilasin käytön aikana

• Vain FiltoClear 19000:n, 31000:n kanssa

14

Suodatinsieni sininen (10 ppi)

15

Suodatinsieni punainen (30 ppi)

16

Suodatinsieni violetti (20 ppi)

17

Suodatinsienien sulkulevy on yhdistetty kahteen puhdistustankoon

18

Puhdistustanko, yhdistää puhdistuskahvan ja sulkulevyn

19

Ristikkoputki, pitää suodatinsienet etäällä UVC-vesikotelosta

20

UVC-vesikotelo, johtaa vettä UVC-lamppuun

21

Välikappaleet, jotka yhdistävät kaksi välilevyä toisiinsa

- Välikappaleet estävät vaahtosuodattimia puristumasta kokoon niiden yläpuolella olevien vaahtosuodattimien painon vaikutuksesta

22

Kvartsilasi sisäpuolella olevalla UVC-lampulla

23

Välilevy, sijaitsee kahden suodatinsienen välissä

Liitososat kokoonpanoa varten

1 2× Ø 50 mm Ø 38 mm 2 2 1× Ø 50 mm Ø 38 mm 3 1× Ø 50 m Ø 38 mm 4 5 6 7 8 3× 1× 2× 2× 4×

FCL0012

1 Läpinäkyvä letkuliiitin

- Käyttö: Veden ulostulo, likaveden ulostulo

- Käyttö: Veden tuloaukko

3 Letkuliitin, musta G2 ulkokierteellä

- Käyttö: Likavesiletkun avoinna oleva pää, korkki ruuvataan ulkokierteeseen

4 Hattumutteri G2 letkuliittimen asennukseen

5 Sulkukorkki G2, likaveden ulostulon sulkemiseen

6 Litteä tiiviste mustalle letkuliitimelle ja korkille

7 Läpivirtalippu letkuliitimelle, läpinäkyvä

8 Letkunkiristin

Toiminnan kuvaus

Suodatinpumppu painaa vettä painetiiviiseen säiliöön, jossa se virtaa erilaisten puhdistusvaiheiden läpi, jolloin se johdetaan takaisin lampeen.

Puhdistusvaihe "suodattaminen"

Vesi virtaa suodatinsienten läpi. Mekaaninen lika estetään suodatinsienillä. Ilma-aineet ja biologinen liete laskeutuvat säiliön pohjalle. Suodatinsieniin asettuu asumaan hyödyllisiä bakteereita, jotka puhdistavat vettä biologisesti. Ne aloittavat toimintansa alkaen +10 °C:n vedenlämpöti-lassa.

Suodatinsieni	Ominaisuudet
sininen (10 ppi)	Suuri virtausnopeus
violetti (20 ppi)	Bakteerien asettuminen nitrifikaatiota varten, jotka muuttavat ammoni-umin ensin nitriitiksi ja sitten nitraatiksi
punainen (30 ppi)	Pieni virtausnopeusBakteerien asettuminen nitrifikaatiota ja denitrifikaatiota varten, jotka muuttavat nitraattia typeksi

Vaarallista UVC-säteilyä

Vettä säteilytetään UVC-kirkastimen UV-C-valolla. Kelluvat levät kuolevat, sairaudenaiheuttajat hävitetään.

Ohitus

Ohitus varmistaa, että vain noin 70 % vedestä säteilytetään UV-C-valolla. Näin saavutetaan riittävä säteilyannos suurellakin virtausnopeudella.

Biologinen puhdistava vaikutus

Maksimaalinen biologinen puhdistusteho saavutetaan, kun suodatinsienet ovat kokonaan koloni- soituneet suodatinbakteereilla. Uusien suodatinsienien tapauksessa kolonisaatio voi kestää muu- taman viikon. Lisäämällä aloitusbakteereja voit nopeuttaa kolonisaatiota huomattavasti.

Suodatinsienten puhdistus

Suodatinsienien puhdistuksessa syntyvää likavettä voidaan käyttää puutarhan lannoittamiseen.

Suositeltu suodatinpumppu

	FiltoClear
	5000	13000	19000	31000
AquaMax Eco Premium	5000	9000	13000	17000

Laitteessa olevat symbolit

IP68 0.1 m		Laite on pölytiivis, täydellisesti suojattu kosketusta vastaan, kestää pysyvän upotuksen 0,1 m syvyyteen asti.
		Vaarallista UVC-säteilyä
		Suojaa laite suoralta auringonvalolta
		Suojaa laite jäätymiseltä
		Älä hävitä laitetta tavallisen talousjätteen mukana
[γx3G]		Lue käyttöohje

Paikoilleen asettaminen ja yhdistäminen

Laitteen asennus

Huomioi suunnittelussasi:

• Kun käytetään uimalammella: Aseta laite vähintään 2 metrin etäisyydelle vedestä.
• Kun käytetään lammella: Voit asentaa laitteen suoraan lammen reunalle.
• Suojaa painesuodatin suoralta auringonvalolta.
• Aseta paluuvirtaus lampeen siten, että vesi virtaa takaisin lampeen esim. puron kautta. Tämä myös rikastaa vettä hapella.
• Lammen tuloaukko ei saa olla yli 2 m suodattimen kannen yläpuolella.

Painesuodattimen hautaaminen

Haudattu säiliö on tuskin havaittavissa FiltoCap-kiviharmaa (tuotenro 77831), joka on saatavana suodattimen kannen lisävarusteena, integroituu täydellisesti lampimaisemaan.

• Kaiva lammen lähelle reikä, johon asetat säiliön hautaussyvyyteen asti.
• Alustan tulee olla kiinteä ja tasainen.

Aseta painesuodatin maanpinnan tasolle

Jos et hautaa painesuodatinta, sijoita se pois näkyvistä, esim. piiloon pensaiden taakse.

• Aseta laite lammen lähelle.
• Alustan tulee olla kiinteä ja tasainen.

<2 m >2 m <2 m

FCL0011

Liitäntöjen suorittaminen

Painesuodattimeen voidaan liittää letkuja, joiden halkaisija on 38 mm tai 50 mm. Vastaavat letku-liittimet sisältyvät toimitukseen.

Käytä letkuja, joiden halkaisija on 50 mm, jotta letkujen painehäviö pysyy mahdollisimman pienenä.

Jos käytät suodattimen käynnistintä käyttöönotossa, aseta se säiliöön ennen seuraavia kokoonpanovaiheita.

- Voit irrottaa suodattimen kannen helpommin, jos irrotat ensin kaikki letkut suodattimen kannesta.

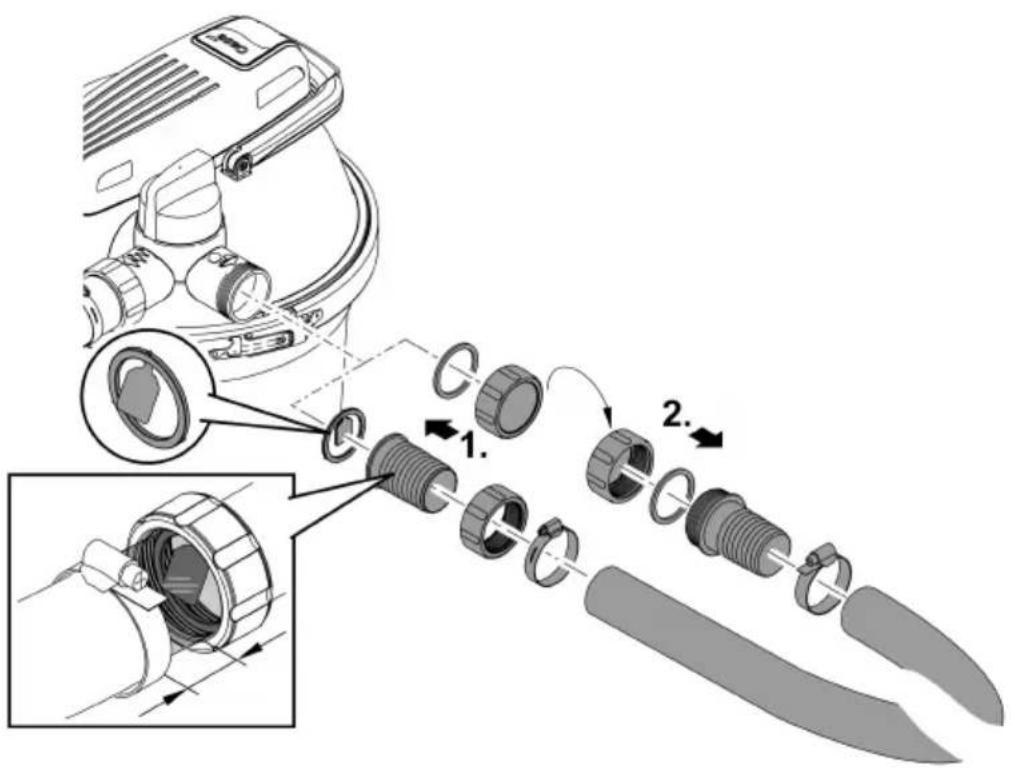

Sisääntulon liittäminen

Käytä suodatinpumpun ulostulon ja painesuodattimen sisääntulon väliseen liitäntään vain paineletkuja, jotka on hyväksytty vähintään pumpun maksimipaineelle.

- Kiinnitä letku aina letkunkiristimellä letkuliitimelle.

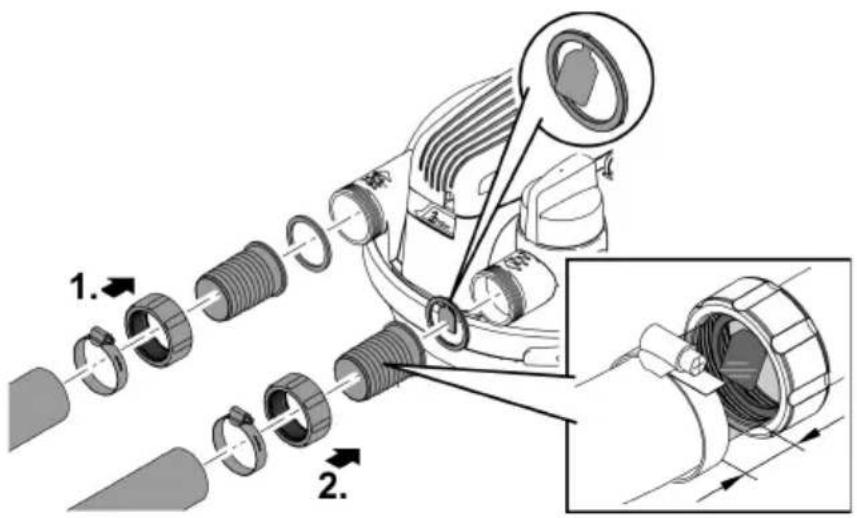

Ulostulon liittäminen

Käytä läpinäkyvää letkuliitintä virtauslipulla. Voit arvioida veden laadun suodatuksen jälkeen läpinäkyvän letkuliittimen kautta. Voit nähdä veden virtauksen virtauslipusta.

• Työnnä letku letkuliittimeen niin, että letkusuuttimessa jää kaksi segmenttiä vapaaksi. — Näin saat riittävän laajan näkökentän letkuliittimeen.
• Kijinnitä letku aina letkunkiristimellä letkulijitimelle

Likaveden ulostulon yhdistäminen

Voit käyttää laitteen puhdistuksessa syntyvää likavettä lannoittamiseen. Liitä letku, jonka asetat sopivaan paikkaan (esim. kukkapenkkiin).

Käytä läpinäkyvää letkuliitintä virtauslipulla. Läpinäkyvän letkuliittimen avulla voit arvioida veden saastumisastetta suodatinsieniä puhdistaessasi. Voit nähdä veden virtauksen virtauslipusta.

• Työnnä letku letkuliittimeen niin, että letkusuuttimessa jää kaksi segmenttiä vapaaksi.
  — Näin saat riittävän laajan näkökentän letkuliittimeen.
• Kiinnitä letku aina letkunkiristimellä letkuliittimelle
• Asenna musta G2-uloskierteellä varustettu letkuliiitin letkun ulostuloon. Sulje letkuliiitin korkilla ja litteällä tiivisteellä.

OHJE

Sulje lian poistoaukko tai siihen liitetyn letkun ulostulo korkilla ja litteällä tiivisteellä. Tämä estää lammen tahattoman tyhjentymisen. Irrota korkki vain likaveden valuttamiseksi pois.

Laite rikkoutuu, jos sitä käytetään himmentimellä. Se sisältää herkkiä sähköosia.

▶ Laitetta ei saa yhdistää himmennettävään virransyöttöön.

① Puhtaasti biologiset käynnistysbakteerit Oase AquaActiv BioKick aktivoivat suodatinbiologian ja saavat aikaan lampisuodattimesi täyden suorituskyvyn muutamassa viikossa. Aloitat välittömästi nitriitin, ammoniumin ja ammoniakin myrkkyjen poiston. Suosittelemme Oase AquaActiv BioKickin täyttämistä säiliöön

– ensimmäisessä käynnistyksessä,
- vaahtosuodattimien manuaalisen pesun tai vaihtamisen jälkeen,
— pitkän seisokin tai talvitauon jälkeen käynnistettäessä.

Käyttöönottojärjestys:

1. Lisää tarvittaessa Oase AquaActiv BioKick säiliöön. (→ Irrota/asenna suodattimen kansi)
2. Tarkasta letkujen, likaveden poisvirtauksen korkin, varmuussalvallisen kiristysrenkaan tiukka kiinnitys.
3. Aseta pyörivä venttiili asentoon "veden suodatus".
4. Kytke lammen pumppu päälle.

5. Älä kytke UVC-kirkastinta päälle ennen kuin vesi tulee ulos vedenpoistoaukosta. (→UVC-kirkastimen kytkeminen päälle/pois päältä)

6. Älä koskaan käytä UVC-kirkastinta ilman veden läpivirtausta.

7. Jos käytät Oase AquaActiv BioKickia, UVC-kirkastin on kytkettävä pois päältä 24 tunniksi. Näin saavutetaan käynnistinbakteerien optimaalinen vaikutus.

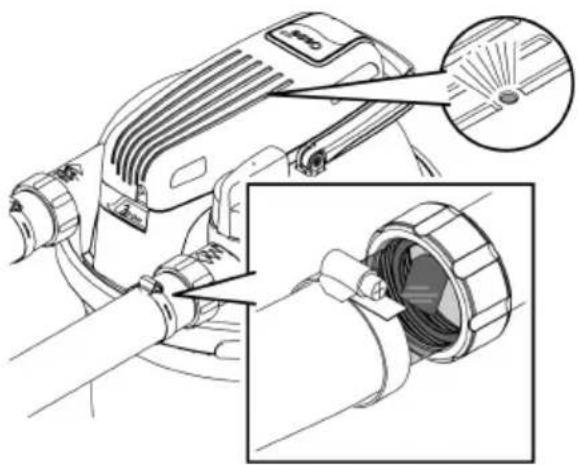

UVC-kirkastimen kytkeminen päälle/pois päältä

• Päällekytkentä: Työnnä verkkopistoke pistorasiaan.
  — Laite kytkeytyy heti päälle.
• Merkkivalo syttyy.
• Voit nähdä veden virtauksen ulostulopuolella virtauslipusta.
• Poiskytkentä: Irrota pistoke pistorasiasta

Painesuodatin voi olla käytössä koko lampikauden ajan (suodatinpumppu ja UVC-kirkastin ovat päällä).

• Suodatinbiologia ei ole enää aktiivinen veden lämpötilassa alle 10 °C.
• Laite on poistettava käytöstä veden lämpötilan ollessa alle 8 °C tai viimeistään silloin, kun on odotettavissa pakkasta. (→Käytöstä poisto/säilytys talven yli)
• UVC-lamppu on kuluva osa. Vaihda UVC-lamppu tietyn käyttöajan jälkeen optimaalisen suodattimen suorituskyvyn varmistaaksesi. (→ UVC-lampun vaihto)

Puhdistus ja huolto

OHJE

Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle.

▶ Puhdista kotelo vain ulkoapäin puhtaalla vedellä ja pehmeällä harjalla.

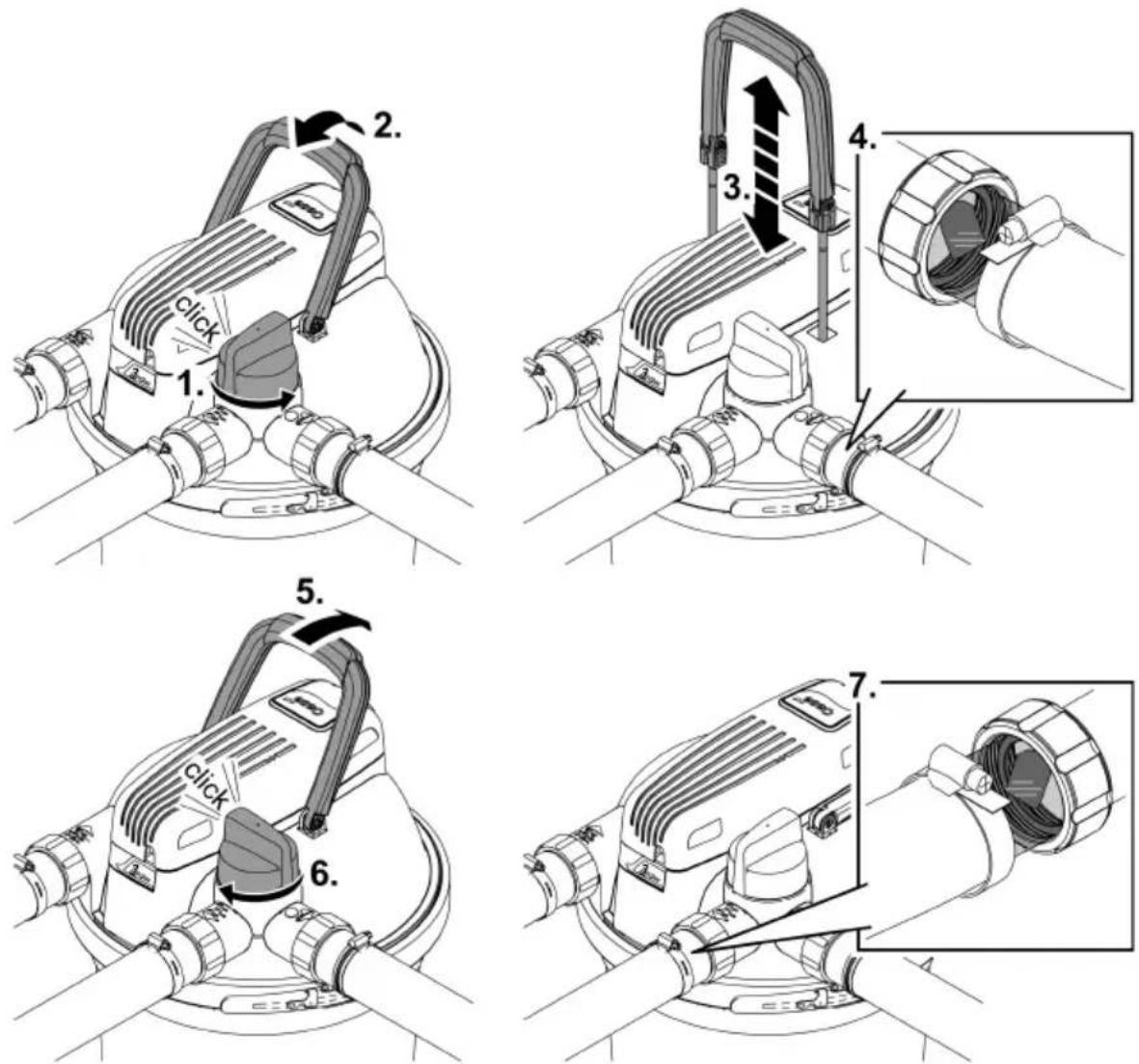

Suodatinsienten puhdistus

Voit käyttää Easy-Clean-toimintoa suodatinsienien puhdistamiseen. Suodatinpumppu kytketään päälle puhdistuksen aikana, jotta likavesi kulkeutuu ulos painesuodattimesta.

• Pyörivää venttiiliä käyttämällä ohjaat säiliössä olevan veden likaveden poistoaukkoon. Tämä estää likaveden valumisen takaisin altaaseen.
• Irrota ensin korkki likaveden tyhjennysletkusta.
• Puristat suodatinsienet vetämällä puhdistuskahvasta. Likahiukkaset irtoavat ja virtaavat ve- den mukana likaveden poistoaukon kautta esimerkiksi kukkapenkkiin.
• Voit ohjata veden virtausta läpinäkyvien letkuliittimen kautta ja nähdä veden likaisuusaste poistoaukosta puhdistuksen aikana. Heti kun vesi on kirkasta, käännä pyörivä venttiili takaisin asentoon "Suodatus".
• Sulje puhdistuksen jälkeen likavesiletku tai likaveden poistoaukko korkilla ja litteällä tiivisteellä.

FCL0020

Irrota/asenna suodattimen kansi

Poista suodatinkansi

Toimit näin:

• Sammuta suodatinpumppu ja irrota UVC-kirkastin pistorasiasta.
• Irrota kaikki letkut suodattimen kannesta (kierrä letkuliittimet irti).
  • Vapauta turvasalpa.
• Käytä pihtejä jos turvasalpa on jäykkä.
• Avaa kiristysrengas ja irrota suodattimen kansi.

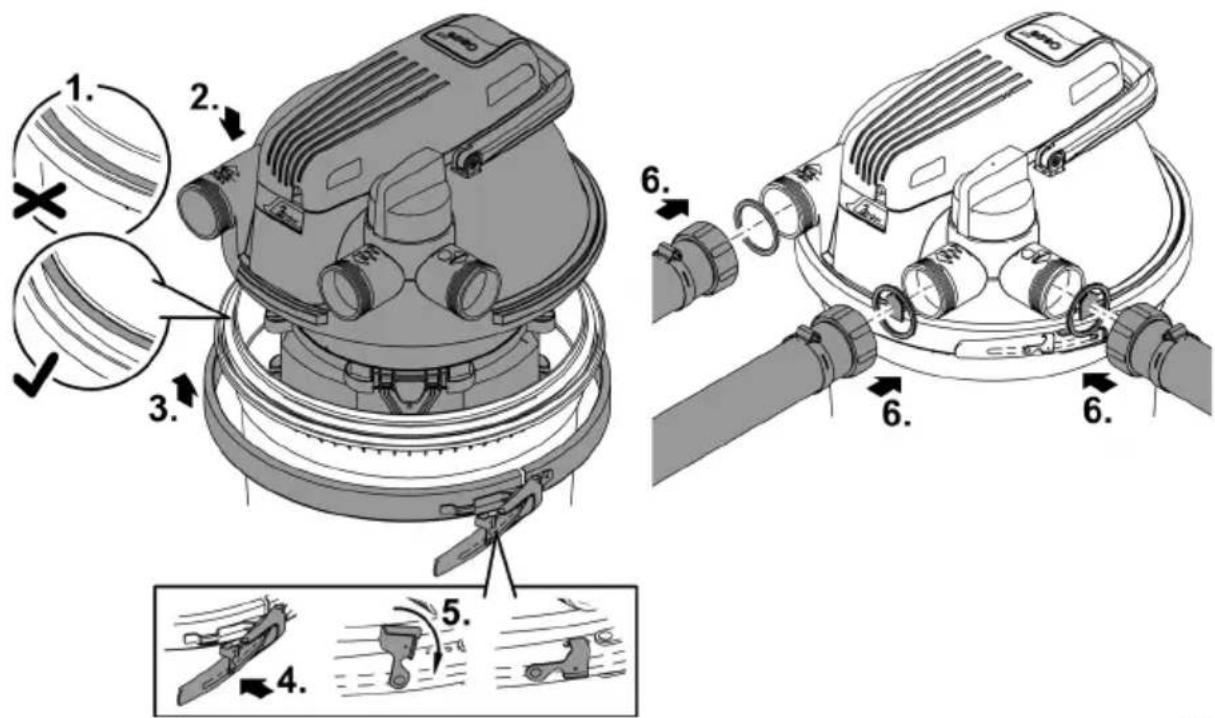

Asenna suodatinkansi

- Varmista, että säiliön O-rengas on kunnolla paikallaan säiliön reunassa.

- Kostuta tiiviste vedellä tai rasvaa tiiviste tarvittaessa, jotta suodatinpää on helpompi painaa säiliöön.

- Paina suodattimen kansi tasaisesti ja voimakkaasti säiliöön niin pitkälle kuin se menee.

- Suodattimen kannen tulee levätä säiliön päällä niin pitkälle kuin se menee, muuten kiristysrengasta ei voida sulkea.

- Kiinnitä suodattimen kansi kiristysrenkaalla ja käännä lukitustankoa.

- Turvasalpa estää kiinnitysrenkaan tahattoman löystymisen ja siten lammen veden hallitse-mattoman vuotamisen.

- Käytä pihtejä jos turvasalpa on jäykkä.

- Kiinnitä kaikki letkut (ruuvaa letkuliittimet kiinni).

Puhdista laite ja pese tai vaihda suodatinsienet

Suodatinsienet kuluvat mekaanisesta rasituksesta ja yleisestä vanhenemisesta johtuen.

Vaihda kauden alussa vanhat suodatinsienet uusiin.

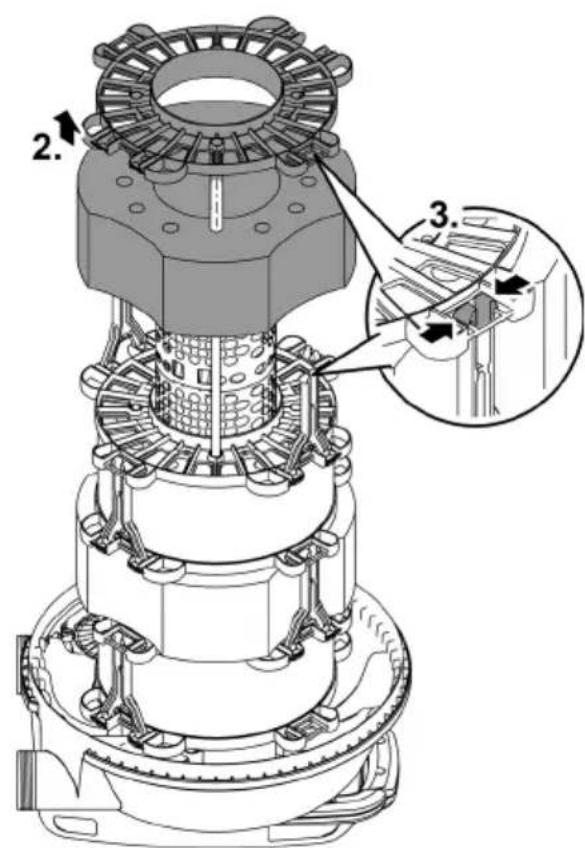

Pura suodatinsienipakkaus

Edellytys:

- Suodatin kansi on poistettu. (→ Poista suodatinkansi)

Aseta suodattimen kansi ylösalaisin pehmeälle, puhtaalle pinnalle siten, että suodatinsienipakkaus on päällä.

• Löysää kaksi ruuvia, irrota sulkulevy ja poista ensimmäinen suodatinsieni.
• Löysää jokaisen lisäsuodatinsienen kaksi välikappaletta ja irrota välilevy ja suodatinsieni.

2× 1.

• Puhdista säiliö, kiristysrengas, suodattimen kansi, UVC-vesikotelo ja ristikkoputki voimakkaalla vesisuihkulla.

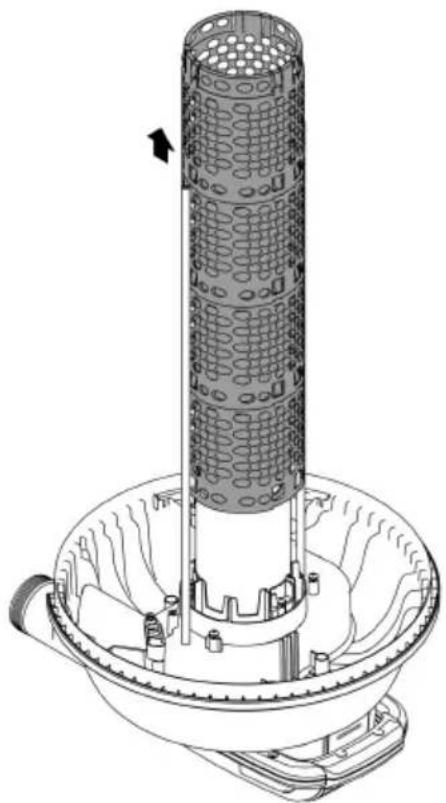

• Voit vetää ristikkoputken irti vetämällä ja kääntämällä sitä myötäpäivään samanaikaisesti.
• Pese suodatinsienet voimakkaasti yhteen painamalla juoksevan veden alla.
  – Vaihda tarvittaessa suodatinsienet.

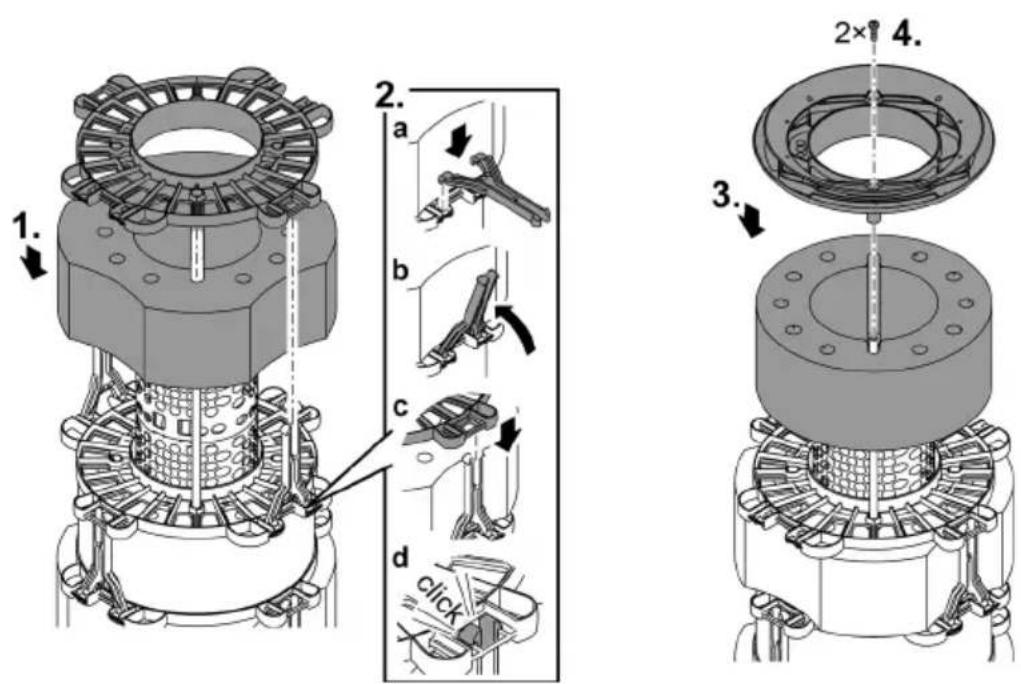

Suodatinsienipakkauksen kokoaminen

• Työnnä suodatinsienet määritetyssä järjestyksessä ristikkoputkeen. (→ Suodatinsienien asennusjärjestys)
• Aseta välilevy jokaiseen suodatinsieneen, jonka kiinnität kahdella välilevyllä.
• Työnnä välikappale välilevyyn niin pitkälle kuin se menee ja käännä välikappale ympäri kevyellä kiertoliikkeellä.
• Aseta sulkulevy viimeisen suodatinsienen päälle (violetti, 20 ppi). Kiinnitä sulkulevy molempiin puhdistustangoihin kahdella ruuvilla.
• Aseta suodattimen kansi säiliön päälle. (→ Asenna suodatinkansi)

1. 2. a b c d click 3. 4.

Suodatinsienien asennusjärjestys

	FiltoClear 5000	FiltoClear 13000	FiltoClear 19000	FiltoClear 31000
Suodatinsienet	30 ppi	30 ppi	10 ppi	30 ppi
	20 ppi	10 ppi	30 ppi	10 ppi
		20 ppi	10 ppi	30 ppi
			20 ppi	10 ppi
				20 ppi

UVC-laitepään poisto/asennus

HUOMIO

UVC-lampun ultraviolettisäteily voi vahingoittaa silmiä ja ihoa.

• Älä koskaan käytä UVC-lamppua kotelon ulkopuolella tai jos kotelo on vaurioitunut.
  ▶ Irrota laite virtaverkosta ennen kuin aloitat huoltotyöt tai ennen kuin vaihdat UVC-lampun.

HUOMIO

Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja.

▶ Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi.
▶ Vältä tärähdyksiä, iskuja ja nopeita liikkeitä, jotta vältät lasin rikkoutumisen.

Turvallisuussyistä voi UVC-lampun kytkeä päälle vasta, kun UVC-selkeytin on asianmukaisesti asennettu laitteeseen.

UVC-laitepään poisto

Toimit näin:

- Irrota ensin UVC-kirkastimen verkkopistoke ennen UVC-laitteen pään irrottamista.

- Irrota lukitusruuvi, löysää avausrengasta ja irrota UVC-laitteen pää.

- Jos UVC-laitteen päätä ei voi poistaa, kvartsilasiin on kertynyt alipaine UVC-lampun jäähtyessä.

- Korjaus: Kytke UVC-kirkastin päälle. UVC-lampun lämpö haihduttaa alipaineen ja UVC-laitteen pää työntyy ylöspäin plup-äänellä. Vedä UVC-kirkastimen verkkopistoke irti ja irrota UVC-yksikön pää.

FCL0016

UVC-laitepään asennus

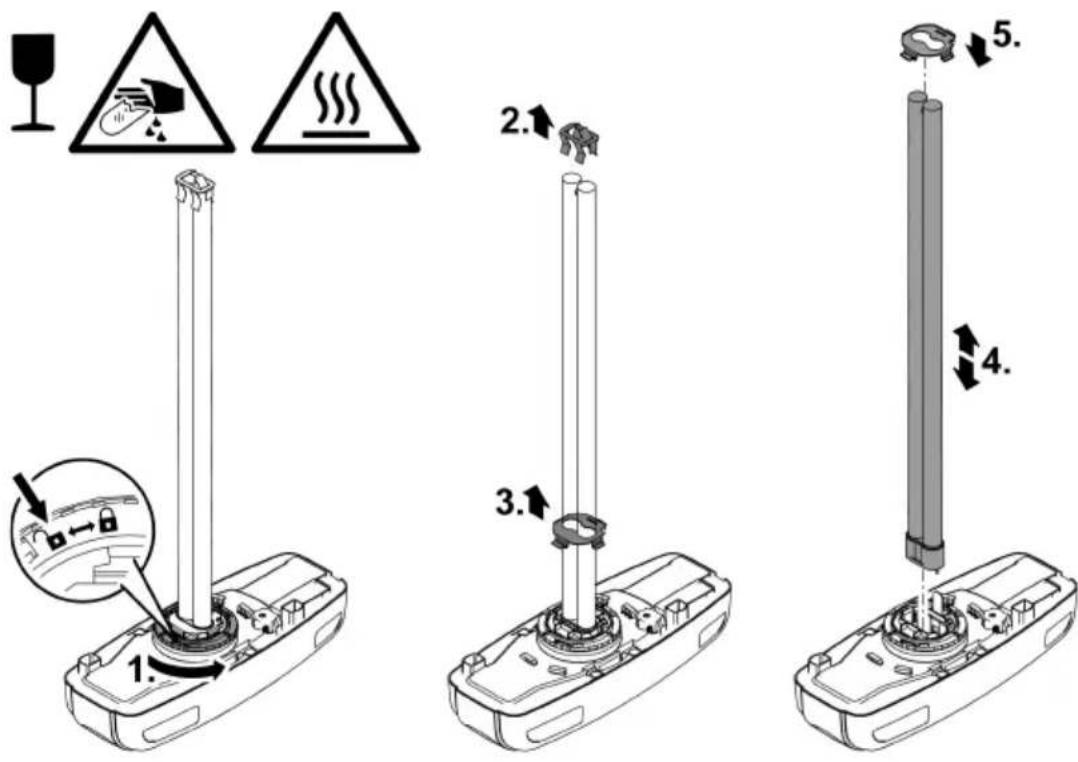

UVC-lampun vaihto

UVC-lamppu on kuluva osa. Vaihda UVC-lamppu, kun määritetyt käyttötunnit saavutetaan. Näin varmistetaan optimaalinen suodatinteho.

FiltoClear	UVC-lampun teho	Vaihda UVC-lamppu
5000	18 W	8000 h (yksi lampikausi)
13000	24 W
19000	42 W (valinnainen 36 W)	42 W / 60 W: 12000 h
31000	60 W (valinnainen 55 W)	36 W / 55 W: 8000 h

Edellytys:

• UVC-laitepää on irrotettu. (→UVC-laitepään poisto)
• Käytä vain sellaisia UVC-lamppuja, joiden nimitys ja tehotiedot vastaavat tyyppikilvessä olevia tietoja. (→ Tekniset tiedot)

Toimit näin:

• Irrottaminen: Käännä bajonettirengasta "lukko auki" -asentoon niin pitkälle kuin se menee, jotta voit irrottaa kiinnityslevyn ja UVC-lampun.
• Asentaminen: Käännä bajonettirengas "lukko kiinni" -asentoon niin pitkälle kuin se menee. Muuten et voi asentaa UVC-laitepäätä.

- Toimitettaessa UVC-lampun lasikuvussa on lampunsuoja kuljetussuojaksi. Lampunsuojaa ei tarvita toimintoon eikä sitä tarvitse vaihtaa.

i Poista tarvittaessa kvartsilasiin juuttunut lampunsuoja seuraavasti:

— Poista kvartsilasi. (→ Kvartsilasin puhdistus/vaihto)
- Napauta roottorin kantta yhdessä kvartsilasin kanssa varovasti ja tasaisesti kiinteää pintaa vasten. Lampun suojus liukuu vähitellen ulos kvartsilasista.

Voit käyttää OSRAMin UVC-lamppuja vain ilman kiinnityslevyä. Siksi OASE suosittelee Philipsin UVC-lamppujen käyttöä.

FCL0022

Kvartsilasin puhdistus/vaihto

Kvartsilasi on kiinnitetty suodatinpäähän roottorin kannen avulla, jotta vesi ei pääse karkaamaan säiliön sisältä.

- Vaihda kvartsilasi, jos se on naarmuuntunut tai sokea. UVC-lampun puhdistusteho ei silloin enää riitä.

HUOMIO

Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja.

▶ Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi.
▶ Vältä tärähdyksiä, iskuja ja nopeita liikkeitä, jotta vältät lasin rikkoutumisen.

Edellytys:

- UVC-laitepää on irrotettu. (→UVC-laitepään poisto)

Toimit näin:

• Sammuta suodatinpumppu.
- Avaa roottorin kansi (bajonettilukko "lukko auki" -asentoon).
- Irrota roottorin kansi kvartsilasilla ja, jos on olemassa, puhdistusroottori.

- Aseta pyörivä venttiili likaveden poistoaukkoon poistaaksesi säiliössä mahdollisesti kehittyneen alipaineen.

- Puhdista kvartsilasi. Jos vaihdat kvartsilasin:

— Löysää kiristysruuvia ja vedä kvartsilasi varovasti irti kevyellä kääntö- ja pyörimisliikkeellä.
— Puhdista O-rengas ja vaihda, jos se on vaurioitunut.
- Voitele O-rengas OASE-rasvalla (tilausnumero 27872) ja vedä se kvartsilasin kauluksen yli, jotta kvartsilasiin ei jää rasvajäämiä.

- Aseta kvartsilasi roottorin kannen päälle ja kiristä kiristysruuvi niin pitkälle kuin se menee, muuten roottorin kantta ei voida asentaa.

• Tarkista puhdistusroottorin profiilin kuluminen.
- Kun asennat kvartsilasia, käännä roottorin kansi niin pitkälle kuin se menee (bajonettilukko "lukko kiinni" -asentoon). Muuten et voi asentaa UVC-laitepäätä.

① Kvartsilasiin voi muodostua kondensaatiovettä. Kondensaatioveden muodostuminen on väistämätöntä, eikä sillä ole vaikutusta toimintaan taikka turvallisuuteen.

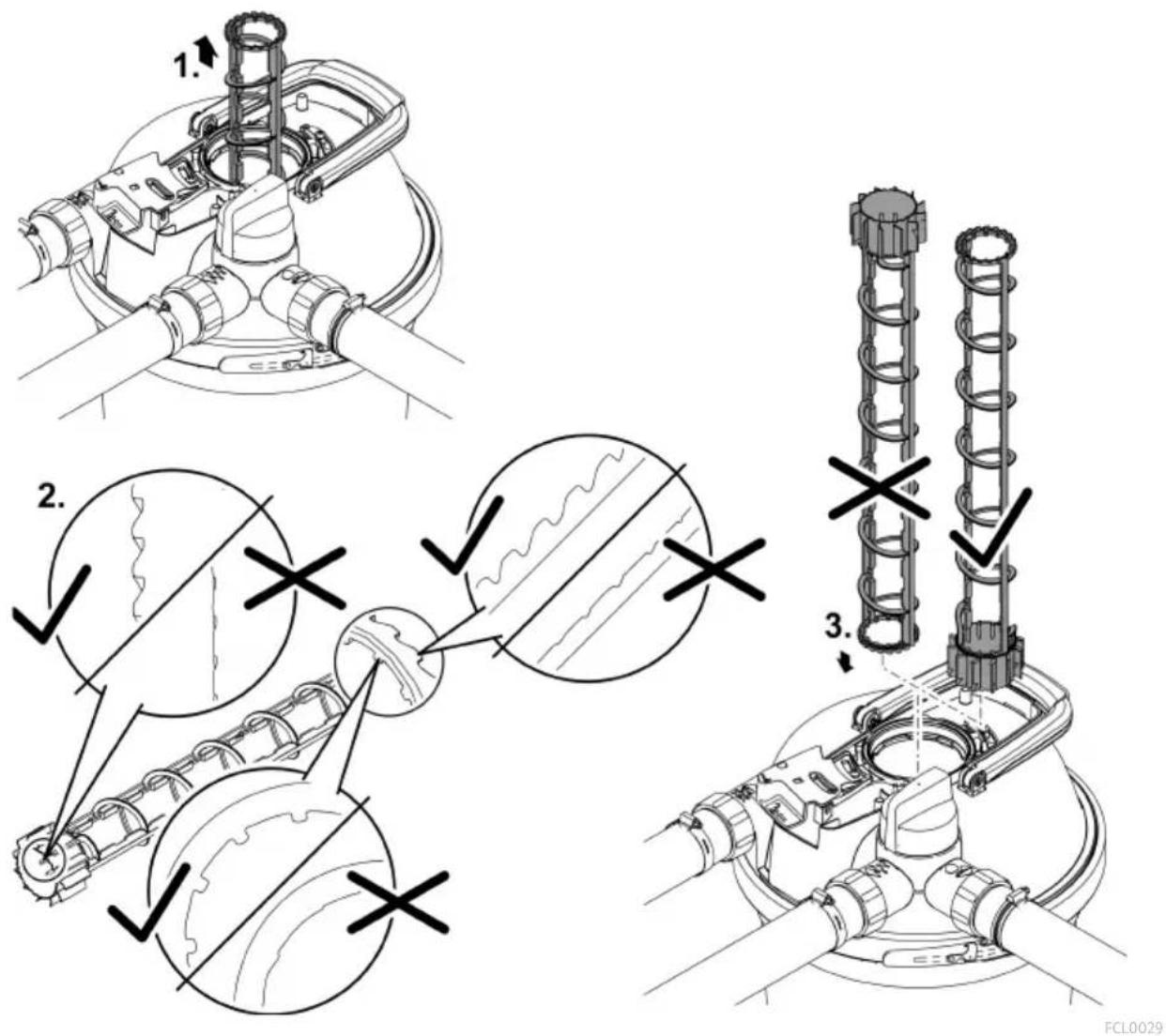

Puhdistavan roottorin vaihto

FiltoClear 19000 und FiltoClear 31000 kohdalla kvartsilasin yläpuolella on myös puhdistusroottori, joka veden virtauksen ohjaamana puhdistaa kvartsilasin.

• Vaihda puhdistusroottori, kun se on kulunut.

Edellytys:

- Kvartsilasi on irrotettu (→ Kvartsilasin puhdistus/vaihto)

Toimit näin:

• Tarkasta puhdistusroottorin profiilien kuluminen molemmilla päätypuolilla ja sisäpinnoilla.
• Jos profiili on kulunut, puhdistusroottori pyörii raskasliikkeisesti ja se täytyy vaihtaa.
• Aseta puhdistusroottori UVC-vesikoteloon.

• Suodatinvaahdot
• UVC-lamppu, kvartsilasi ja kvartsilasin O-rengas
• Puhdistusroottori
• Vara-kiristysruuvi
• Putkilitäntä FiltoClear 19000, 31000

Käytöstä poisto/säilytys talven yli

Ota laite pois käytöstä alle +8 °C vedenlämpötiloilla tai viimeistään odotettaessa pakkasta.

• Poista vesi säiliöstä, letkuista ja liitännöistä niin paljon kuin mahdollista.
• Puhdista kaikki osat perusteellisesti, tarkista laite vaurioiden varalta ja vaihda vaurioituneet osat.
• Säilytä suodattimen kansi, UVC-kirkastin ja suodatinmateriaali kuivassa ja jäätymättömässä paikassa.
• Säilytyspaikan on oltava lasten ulottumattomissa.
• Peitä säiliö siten, että sisään ei pääse yhtään sadevettä.
• Varmista maahan kaivetu säiliö siten, että se ei muodosta onnettomuusriskiä ihmisille ja eläimille.

Häiriöiden korjaaminen

Häiriö	Mahdollinen syy	Korjaus
Veden poistoaukosta ei tule vettä	Suodatinpumppua ei ole kytketty päälle	Kytke suodatinpumppu päälle
	Syöttöjohdot ovat tukossa	Tarkista syöttöjohdot ja puhdista ne tarvittaessa
	Pyörivä venttiili ei ole asennossa "Veden suodatus"	Aseta pyörivä venttiili asentoon "veden suodatus"
Virtausnopeus on liian pieni	Suodatinsienet ovat tukossa	Puhdista suodatinsienet
	Suodatinpumpun suorituskyky on liian alhainen	Käytä tehokkaampaa suodatin-pumppua
UVC-laitteen pään merkkivalo ei palaa	Verkkoliitäntä on viallinen tai verk-kopistoke ei ole kytkettynä	Tarkista verkkoliitäntä (virtapis-toke, verkkosulake)
	Lämpötilakytkin on sammuttanut UVC-lampun	Anna UVC-lampun jäähtyä
	UVC-lamppu on viallinen	UVC-lampun vaihtaminen
Suodatusteho ei ole tyydyttävä	Pyörivä venttiili ei ole "Veden suo-datus" -asennossa	Aseta pyörivä venttiili asentoon "veden suodatus"
	Suodatin on vasta lyhyen aikaa käytössä	Odota vielä muutamia päiviä/viik-koja
	Vesi tai lampi on erittäin likaista	Puhdista lampi huolellisesti
	Liian paljon kaloja ja eläimiä	Noudata ohjearvoa
	Suodatinsienet ovat likaantuneet	Puhdista suodatinsienet
	Kvartsilasi on likaantunut	Puhdista kvartsilasi ja puhdistus-roottori
	Puhdistusroottori pyörii raskaasti	Tarkista puhdistusroottori kulumisen varalta ja vaihda tarvittaessa
	Puhdistusroottori ei pyörii likaan-tumisen vuoksi	Puhdista suodatinPuhdista puhdistusroottoriPoista soraa UVC-vesikotelosta ja suodatinsienistäNosta suodatinpumppua vähen-tääksesi karkean lian imuaKäytä suodatinpumppuun suo-jaavaa pumppupussia (tuotenro 34876), jotta karkea lika ei imeydy sisään.Jos virtausnopeus on liian pieni, käytä tehokkaampaa suodatin-pumppua

UVC-lampun kulumisraja on saavu- UVC-lampun vaihtaminen tettu (säteilyteho on liian alhainen)

Tekniset tiedot

Laitteen tiedot

FiltoClear			5000	13000	19000	31000
UVC-selkeyttimen	Liitäntäjännite	V AC	220-240	220-240	220-240	220-240
	Verkkotaajuus	Hz	50/60	50/60	50/60	50/60
	Ottoteho	W	18	24	42	60
	UVC-teho	W	18	24	42	60
	UVC-lamppu		18 WTC-L(UV-C)	24 WTCL(UV-C)	36 W/42 WTC-L(UV-C)	55 W/60 WTC-L(UV-C)
	Kotelointiluokka		IP68	IP68	IP68	IP68
	Suurin sallittu upotus-syvyys veteen	m	0,1	0,1	0,1	0,1
	Verkkojohdon pituus	m	5	5	5	5
Suurin virtausnopeus		l/h	2500	4500	6500	8500
Maks. läpivirtaus		l/h	5000	9000	13000	17000
Suurin sallittu pumpun paine		bar	0,6	0,6	0,6	0,6
Suurin sallittu käyttöpaine		bar	0,2	0,2	0,2	0,2
Tulo	Liitäntä		G2	G2	G2	G2
	Letkulitiin	mm	38, 50	38, 50	38, 50	38, 50
Lähtö	Liitäntä		G2	G2	G2	G2
	Läpinäkyvä letkulitiin	mm	38, 50	38, 50	38, 50	38, 50
Lian ulostulo	Liitäntä		G2	G2	G2	G2
	Läpinäkyvä letkulitiin	mm	38, 50	38, 50	38, 50	38, 50
Punaisten suodatinsienien määrä			1	1	1	2
Sinisten suodatinsienien määrä			-	1	2	2
Violettien suodatinsienien määrä			1	1	1	1
Soveltuu lammikon maksimitilavuudelle		l	5000	13000	19000	31000
Sopii maksimaaliseen lammen tilavuuteen, jossa on kalaistutusta		l	2500	7000	10000	15000
Sopii maksimaaliseen lampitilavuuteen koikarppien kanssa		l	-	-	5000	7500
Sallittu ympäristön lämpötila käytönai-kana		°C	0 ... +35	0 ... +35	0 ... +35	0 ... +35
Sallittu veden lämpötila		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Mitat	Pituus	mm	391	391	391	391
	Leveys	mm	382	382	382	382
	Korkeus	mm	370	490	611	732
Paino	ilman vettä	kg	8,0	8,8	9,6	10,3
	veden kanssa	kg	26	36	47	57

Sallitut vesiarvot

Puhdas vesi, allasvesi

pH-arvo		6,0 ... 9,0
Kovuus	°dH	8 ... 15
Vapaa kloori	mg/l	<0,5
Suolapitoisuus	%	<0,5
Lämpötila	°C	+4 ... +35

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

Hävitä UVC-lamppu ja laite viemällä se tätä tarkoitusta varten olevaan jätehuoltopisteeseen.
▶ Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.

! FIGYELMEZTETÉS
