KÄYTTÖOHJE FiltoClear 19000 OASE

• Irrota kaikki vedessä olevat sahkölaitteet sahköverkosta ennen kuinkosketat veteen. Muutoin sahköisku voi aiheuttaa vakavan vamman tai kuoleman.
  Tätä laitetta saavat käyttaa yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla eie ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytostä ja kun he ymmärṭavat laitteen käytostä mahdollisesti seuraavat vaarat. Lapset eivat saa leikkä laitteella. Puhdistus ja käytäjän suorittama huolto eivat saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sahkoliitanta

• Ulkotiloissa tapahtuvaa sahkoasennusta koskevat erityiset märäykset. Sahkoasennuksen saa suorittaa vain sahkoalan ammattilainen.
  Sahkoalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta patevyys suorittaa ulkotiloissa tapahtuvia sahkoaasennuksia. Han voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, märäykset ja säädokset.
• Jos sinulla on kysmyksiä, kännny sahköalan ammattilaisen puolen.
• Laitteen saa yhdistaa vain silloin, kun laitteen ja viransyöton sahkötiedot vastaavat toisian.
• Yhdistä laite vain märäysten mukaisesti asennetttuun pistorasiaan.
• Laite on varmistettava vikavirtasuojalaitteella (RCD),jonka nimellisvikavirta on enintaan 30 mA.
• Pidennysjohtoen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokayttoön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käytto

• Laitetta ei saa käyttaa, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Hävitätä laite, jos sen verkkoliitäntäjohto on vauroitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.
• Laitetta ei saa kantaa tai vetä sahköjohdosta.
• Älä koskaan tee laitteeseen teknisä muutoksia.
• Suorita laitteelle vain sellaisia toitä, joita on kuvattu tassä käyttoohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Aseta kaapelit siten, että ne ovat suojassa vauroilta ja siten, että kukaan ei voi kompastua nii-hin.
• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakspalveluun tai OASE.

Märäystenmukainen käytto

Käytä tassä käyttohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Mekaaniseen ja biologiseen puutarhalammikkojen puhistukseen.
• Teknisii tietoja noudattaen. ( Tekniset tiedot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Tämä tuote ei sovellu yleisvalaistukseen, se on tarkoitetu vain kuvattuun käytötarkoitukseen.
• UVC-lamppua ei saa koskaan kayttä kotelon ulkopuolella tai muhin tarkoituksiin. UVC-sateily on myös vahäisissä annostuksissa vaarallista silmille ja iholle.
• Älä koskaan käytä muita nesteitä kuin vetta.
• Ei käyttoön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtäven aineiden yhtey dessä.
• Älä käytä koskaan ilman, että vettä virtaa läpi.
• Ei sovellu teollisin käyttröarkoituksiin.

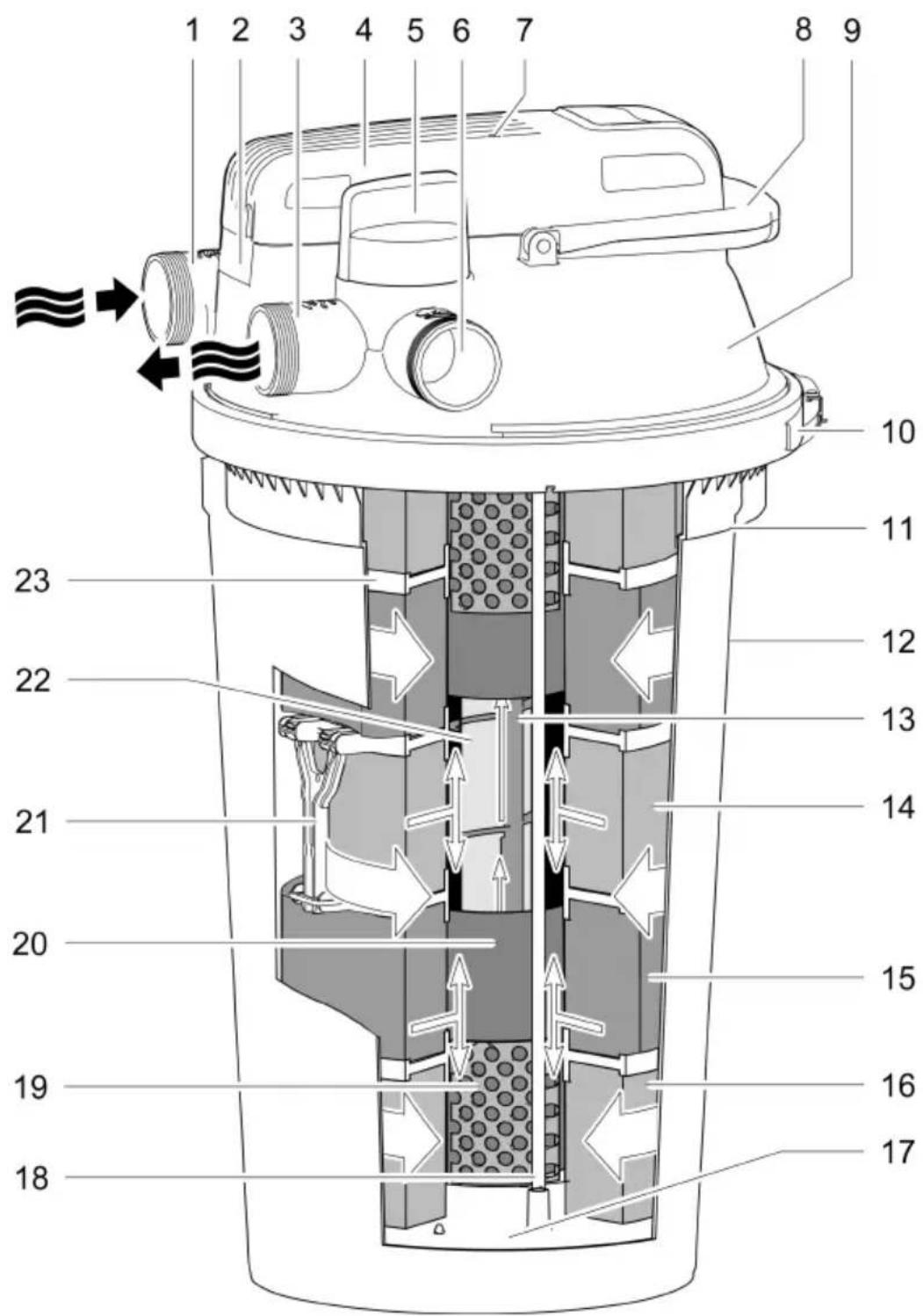

Tuotekuvaus Yleiskatsaus

FCL0007

1

Puhdistettavan altaanveden sisäntulo

• Liitanta G2

2

Avasrengas lukitusruuvilla UVC-laitteen paan lukitsemiseen

• Avasrengasta on lösattävUVC-laitteen paan poistamiseksi.

3

Puhdistetun altaanveden sisäntulo

Liitanta G2

4

UVC-laiteppä lmpotilasaatimellä

• UVC-kirkastin kytkeytyy pois pälä, jos se ylikuumenee ja kytkeytyy uudelleen paälle, kun se on jäahtynyt

5

Pyörivä venttiili vaihtaa veden ulostulon ja likaveden ulostulon valillä

Veden suodatus ja sateilytys

Suodatientsen tuhdistus

6

Likaisen veden ulostulo likavedelle puhdistaessasi suodatinsienia

Liitantä G2

7

Merkkivalo UVC-kirkastimen toiminnan tarkistamiseksi

8

Puhdistuskahva

• Vetamalla suodatinsienet puristuvat kokoon ja likahiukkaset poistuvat

9

Suodattimen kansi

10

Kiristysrengas suodattimen kannen kiinnittämiseksi saillioön

11

Merkintä suurimmalle kaivuusvyydelle

12

Sailio

13

Puhdistusroottori, puhdistaa kvartsilasin kayton aikana

Vain FiltoClear 19000:n, 31000:n kanssa

14

Suodatinsieni sininen (10 ppi)

15

Suodatinsieni punainen (30 ppi)

16

Suodatinsieni violetti (20 ppi)

17

Suodatinsienien sulkulevy on yhdistetty kahteen puhdustustankoon

18

Puhdistustanko, yhdistäa puhdistuskahvan ja sulkulevyn

19

Ristikkoputki, pitäa suodatinsienet etäällä UVC-vesikotelosta

20

UVC-vesikotelo, johtaa vetta UVC-lamppuin

27

Välikappaleet, jotka yhdistavat kaksi valilevyä toisiinsa

Välikappaleet estavat vaahtosuodattimia puristumasta kokoon niiden ylapuolella olevien vaahtosuodattimien painon vaikutuksesta

21

Kvartsilasi sisäpuolella olevalla UVC-lampulla

2

Välilevy, sijaitsee kahden suodatinsienen välissä

Liitososat kokoonpanoa varten

1 Läpinäkyvä letkuliitin
- Käytto: Veden ulostulo, likaveden ulostulo
2 Letkuliitin, musta
Käytto: Veden tuloaukko
3 Letkuliitin, musta G2ulkokierteellä
- Käytto: Likavesiletkun avoinna oleva pää, korkki ruuvataan ulkokierteeseen
4 Hattumutteri G2 letkuliittimen asennukseen
5 Sulkukorkki G2, likaveden ulostulon sulkemiseen
6 Litteä tiiviste mustalle letkuliitimelle ja korkille
7 Lapivirtalippu letkulitimelle, lapinakyva
8 Letkunkiristin

Toiminnan kuvaus

Suodatinpumppu painaa vettä painetiiviseen sailiöön, jossa se virtaa erilaisten puhdistusvaieiden lapi, jolloin se johdetaan takaisin lampeen.

Puhdistusvaie "suodattaminen"

Vesi virtaa suodatinsienten lapi. Mekaaninen lika estetään suodatinsienillä. Ilma-aineet ja biologi-nen liete laskeutuvat säiliön pohjalle. Suodatsieniin asettuu asumaan hyödyllisä bakteereita, jotka puhdistavat vettä biologisesti. Ne aloittavat toimintansa alkaen +10 °C:n vedenlämpötilassa.

Suodatinsieni	Ominaisuudet
sininen (10 ppi)	Suuri virtausnopeus
violetti (20 ppi)	Bakteerien asettuminen nitrifikaatiota varten, jotka muuttavat ammoni-umin ensin nitriitiki ja sitten nitraatiki
punainen (30 ppi)	Pieni virtausnopeusBakteerien asettuminen nitrifikaatiota ja denitrifikaatiota varten, jotka muuttavat nitraattia typeksi

Vettä sateilytetaan UVC-kirkastimen UV-C-valolla. Kelluvat levät kuolevat, sairaudenaiheuttajat havitetaan.

Ohitus

Ohitus varmistaa, etta vain noin 70% vedestä sateilytetaan UV-C-valolla. Nain saavutetaan riittävä sateilyannos suurellakin virtausnopeudella.

Biologinen puhdistava vaikutus

Maksimaalinen biologinen puhdistusteho saavutetaan, kun suodatinsienet ovat kokonaan kolonsituneet suodatinbakteereilla. Uusien suodatinsienien tapauksessa kolonisaatio voikestaa muutaman viikon. Lisamalla aloitusbakteereja voit nopeuttaa kolonisaatiota huomattavasti.

Suodatientsienpuhdistus

Suodatsinien puhdistuksessa syntyvää likavettä voidaan käytä puutarhan Iannoittamiseen.

Suositeltu suodatinpumppu

	FiltClear
	5000	13000	19000	31000
AquaMax Eco Premium	5000	9000	13000	17000

Laitteessa olevat symbolit

IP68 0.1 m	Laite on põlytiivis, tãy Dellisesti suojattu kosketusta vastaan,kestää pysvän upotuksen 0,1 m syvyyteen asti.
	Vaarallista UVC-säteilyä
	Suojaa laite suoralta auringonvalolta
	Suojaa laite jäätymiseltä
	Älä hättä laitetta ravallisen talousjätteen mukana
	Lue käytöohje

Paikoilleen asettaminen ja yhdistäminen

Laitteen asennus

Huomioi suunnittelussasi:

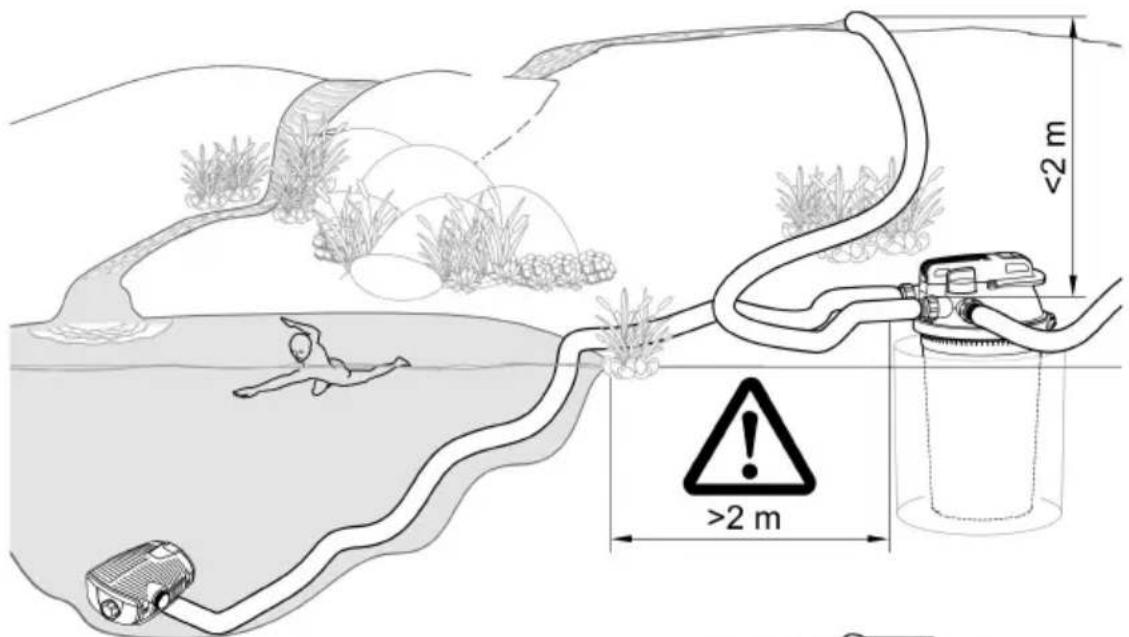

Kun kaytetaaun uimalammella: Aseta laite vahintaaan 2 metrin etaisyydelle vedesta.
Kun kaytetaan lammella: Voit asentaa laitteen suoraan lammen reunalle.
- Suojaa pinesuodatin suoralta auringonvalolta.
- Aseta paluuvirtaus lampeen siten, etta vesi virtaa takaisin lampeen esim. puron kautta. Tämä myös rikastaa vetta hapella.
- Lammen tuloaukko ei saa olla yli 2 m suodattimen kannen yiäpuolella.

Painesuodattimen hautaaminen

Haudattu sällö on tuskin havaittavissa FiltoCap-kiviharmaa (tuotenro 77831), joka on staatavan suodattimen kannen lisävarusteena, integroituu täydellisesti lampimaisemaan.

• Kaiva lammen lahelle reikä, johon asetat sailiön hautaussyvyyteen asti.
• Alustan tulee olla kiinteä ja tasainen.

FilttoClear	Hautaussyvyys h
5000	0,12 m
13000	0,24 m
19000	0,36 m
31000	0,48 m

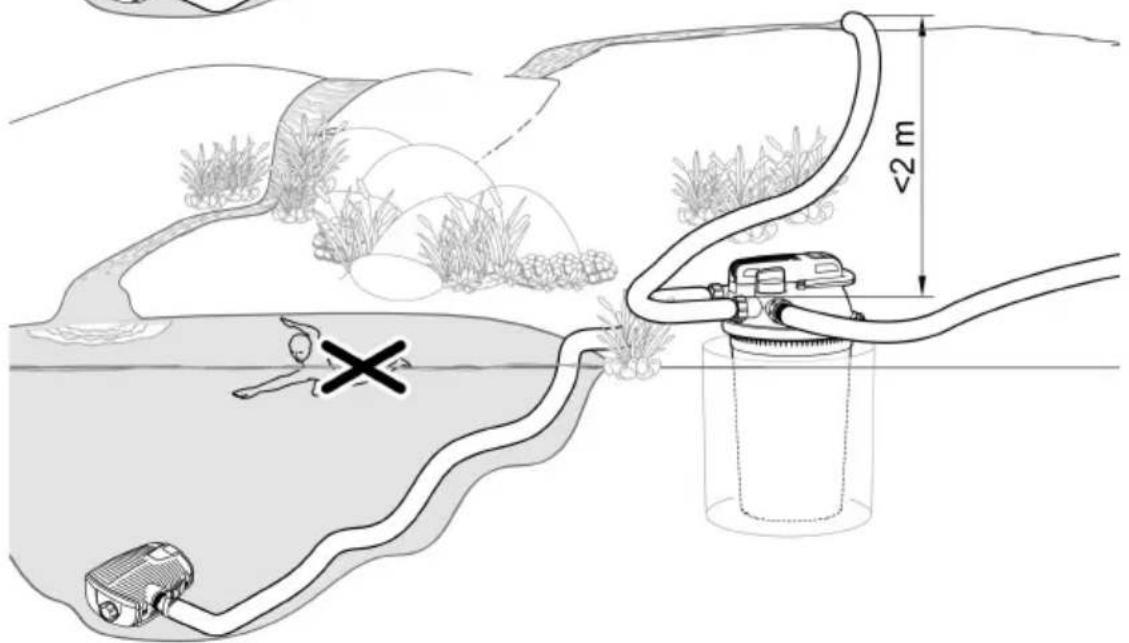

Aseta pinesuodatin maanpinnan tasolle

Jos et hautaa painesuodatinta, sijoita se pois nakyvista, esim. piiloon pensaiden taakse.

• Aseta laite lammers lahelle.
• Alustan tulee olla kiinteä ja tasainen.

Liitäntöjen suorittaminen

Painesuodattimeen voidaan liittä letkuja, joiden halkaisija on 38mm tai 50mm . Vastaavat letku-liittimet sisältyvät toimitukseen.

Käytä letkuja, joiden halkaisija on 50 mm, jotta letkujen painehäviö pysyy mahdollisimman pienenä.

① Jos kaytát suodattimen káynistinta káyttoönotossa, aseta se saliloön ennen seuraavia kokoonpanovaiheita.

• Voit irrottaa suodattimen kannen helpommin, jos irrotat ensin kaikki letkut suodattimen kannesta.

Sisaantuloni liittäminen

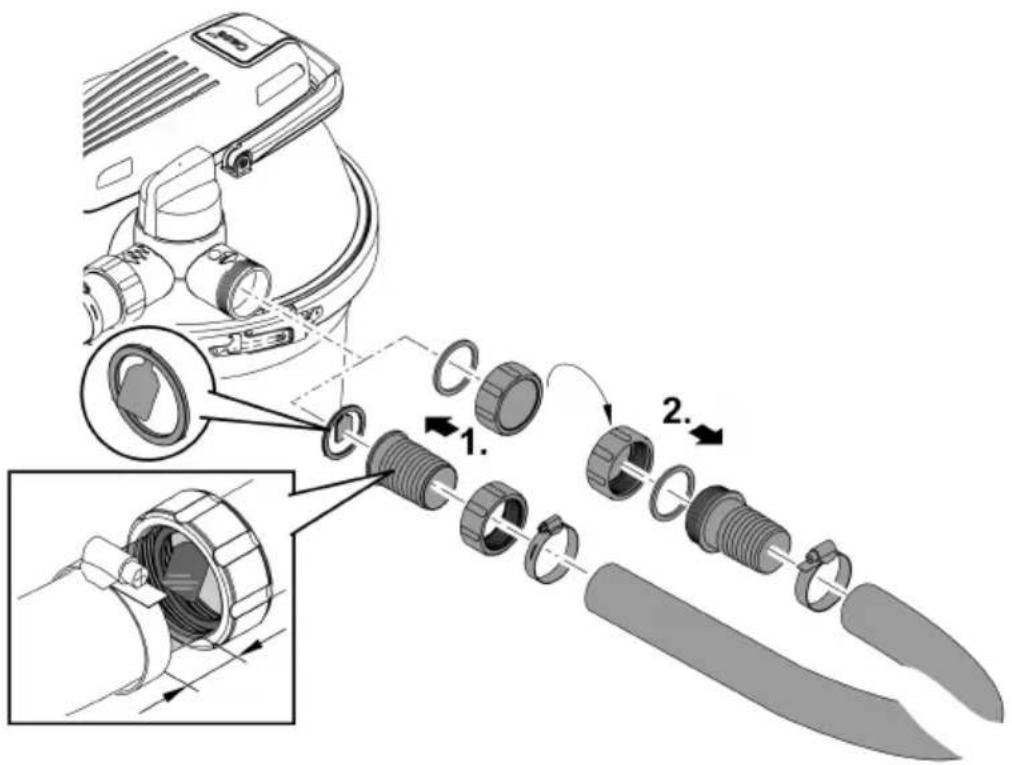

Käytä suodatinpumpun ulostulon ja painesuodattimen sisäantulon valiseen liitäntaän vain paineletkuja, jotka on hyväksytty vähintään pumpun maksimipaineelle.

Kiinnitta letku aina letkunkiristimellä letkuliitimelle.

Ulostolon liittäminen

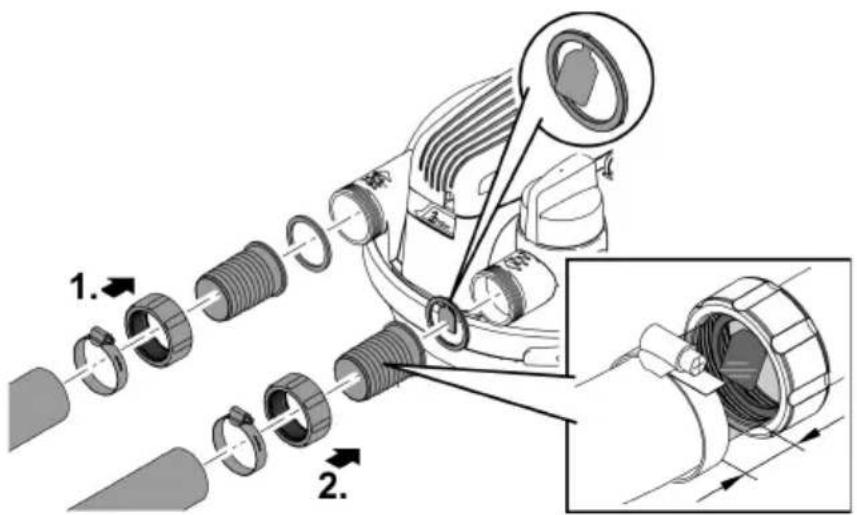

Käytä lapinäkyvää letkuliitintä virtauslipulla. Voit arvioida veden laadun suodatuksen jälkeen län pisinäkyvänan letkuliittimen kautta. Voit nahdä veden virtauksen virtauslipusta.

• Työnnä letku letkuliitttimeen niin, etta letkusuuttimessa jää kaksi segmenttiä vapaaksi. - Näin saat riittävän laajan nikokentän letkuliitttimeen.
• Kjinnitä letku aina letkunkiristimellä letkuliitimelle

FCL0014

Likaveden ulostulon yhdistäminen

Voit käytäa laitteen puhdistuksessa syntyvää likavettä Iannoittamiseen. Liitä letku, jonka asetat sopivaan paikkaan (esim. kukkapenkkiin).

Käytä lapinäkyvää letkuliitintä virtauslipulla. Lapinäkyvän letkuliittimen avulla voit arvioida vedenaastumisastetta suodatinsieni puhdistaessasi. Voit nahda veden virtauksen virtauslipusta.

• Työnnä letku letkuliittimeen niin, etta letkusuuttimessa jää kaksi segmenttiä vapaaksi. - Nain saat riittävän laajan nakokentän letkuliittimeen.
  Kiinnitletku aina letkunkiristimellä letkuliittimelle
• Asenna musta G2-uloskierteell' varustettu letkuliitn letkun ulostuloon. Sulje letkuliitn korkilla ia litteall tivisteell'

OHJE

Sulje lian poistoaukko tai sihen liitelyn letkun ulostulo korkilla ja litteallä tiivisteellä. Tämä estäa lammen tahattoman tyhjentymisen. Irrota korkki vain likaveden valuttamiseksi pois.

FCL0028

OHJE

Laite rikkoutuu, jos sitä käytetän himmentimellä. Se sisältaa herkkiä sahköosia.

Laitetta ei saa yhdistaa himmennettavaan viransyotttoon.

Puhtaasti biologiset käynistysbakteerit Oase AquaActiv BioKick aktivoivat suodatinbiologian ja saavat aikaan lampisuodattimesi tayden suorituskyvyn muutamassa viikossa. Aloitat valittomästi nitriitin, ammoniumin ja ammoniakin myrkkyjen poiston. Suosittelemme Oase AquaActiv BioKickin tayttämista sāliöön

• ensimmäisessä käynistyksessä,
• vaahtosuodattimien manuaalisen pesun tai vaihtamisen jälkeen,
• pitkän seisokin tai talvitaun jälkeen käynnistettäessä.

Käytöönottojarjestys:

1. Lisää tarvittaessa Oase AquaActiv BioKick saillioön. (→ Irrota/asenna suodattimen kansi)
2. Tarkasta letkujen, likaveden poisvirtauksen korkin, varmuussalvallisen kiristysrenkaan tiukka kiinnitys.
3. Aseta pyorivaventtiil asentoon "veden suodatus".
4. Kytke lammers pumppu pälle.

5. Älä kytke UVC-kirkastinta pälle ennen kuin vesi tulee ulos vedenpoistoaukosta. (→UVC-kirkastimen kytkeminen pälle/pois pälä)

6. Älä koskaan käytä UVC-kirkastinta ilman veden läpivirtausta.

7. Jos käytät Oase AquaActiv BioKickia, UVC-kirkastin on kytkettä pois pälta 24 tunniki. Nän saavutetaan käynnistinbakteerien optimaalinen vaikutus.

UVC-kirkastimen kytkeminen pälle/pois pälä

• Päällekytkentä: Työnnä verkkopistoke pistorasiaan.
  — Laite kytkeytyy heti pälle.
  -Merkkivalo syttyy.
• Voit nahdā veden virtauksen ulostulopuolella virtauslipusta.
• Poiskytkenta: Irrota pistoke pistorasiasta

FCL0015

Käytö

Painesuodatin voi olla käytössä koko lampikauden ajan (suodatinpumppu ja UVC-kirkastin ovat päällä).

• Suodatinbiologia ei ole ena aktiivinen veden lampotilassa alle 10^ .
• Laite on pointettava kaytosta veden lampotilan ollessa alle 8^ tai viimeistaan silloin, kun on odotettavissa pakkasta. ( Kaytosta poisto/sailytys talven yli)
• UVC-lamppu on kuluva osa. Vaihda UVC-lamppu tietyn käytöajan jälkeen optimaalisen suodattimen suorituskyvyn varmistaaksesi. ( UVC-lampun vaihto)

Puhdistus ja houlto

OHJE

Alä käytä mitään syövytäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vaurioittaa koteloa, Haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäristolle.

▶ Puhdista kotelo vain ulkoapäin puhtaalla vedellä ja pehmeällä harjalla.

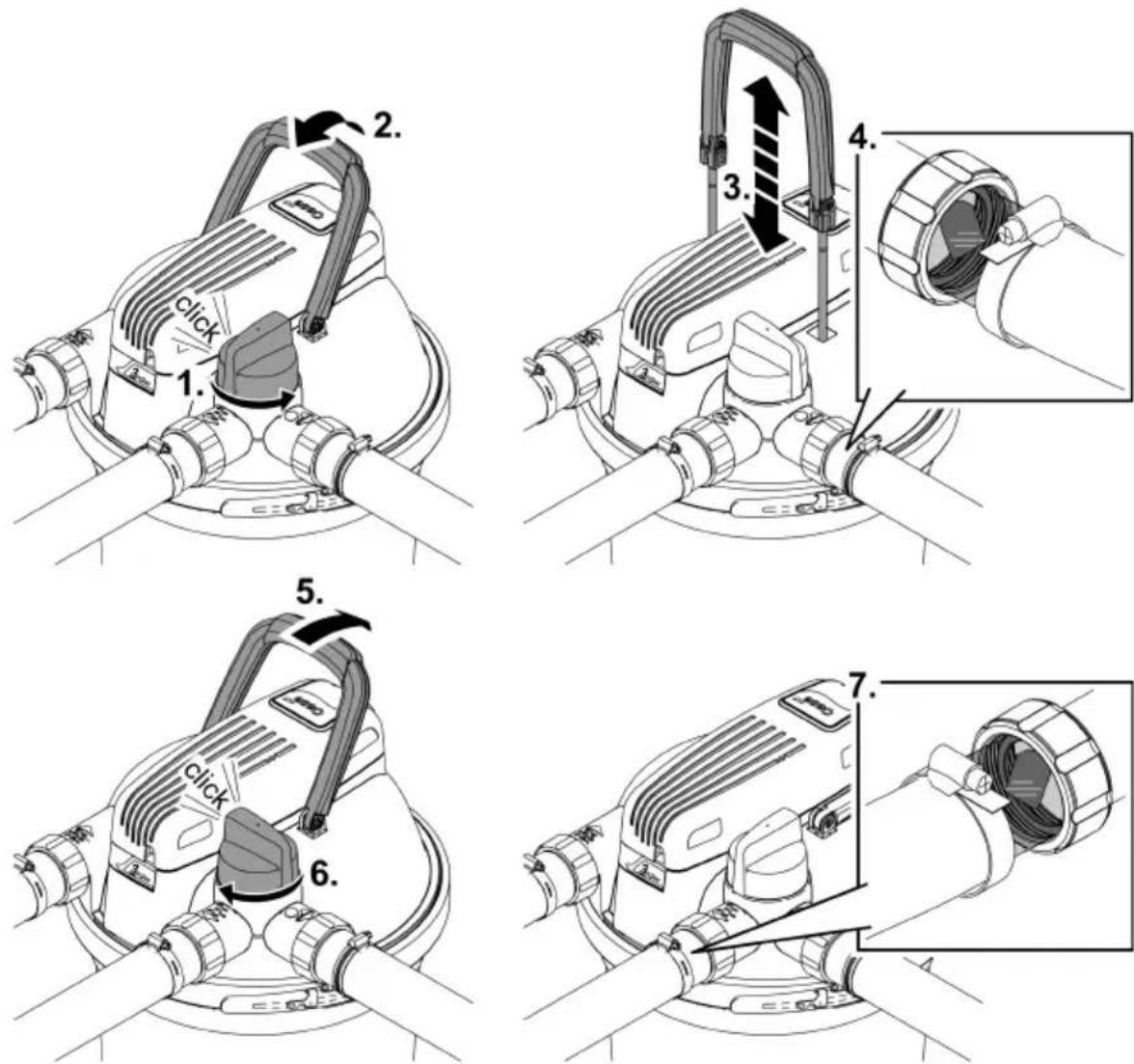

Suodatientsen puhdistus

Voit käyttae Easy-Clean-toimintoa suodatinsienien puhdistamiseen. Suodatinpumppu kytketään paälle puhdistuksen aikana, jotta likavesi kulkeutuu ulos painesuodattimesta.

• Pyöriväa venttiliä käyttemällä ohjaat saillössä olevan veden likaven poistoaukloon. Tämä estää likaven valumisen takaisin altaaseen.
• Irrota ensin korkki likaveden tyhjennysletkusta.
• Puristat suodatinsienet vetamalla puhdistuskahvasta. Likahiukkaset irtoavat ja virtaavat veden mukana likaveden poistoaukon kautta esimerkiki kukkapenkkiin.
• Voit ohjata veden virtausta lapinakyvien letkuliittimen kautta ja nahdä veden likaisuusaste poistoaukosta puhdistuksen aikana. Heti kun vesi on kirkasta, kännä pyörivä venttiilli takaisin asentoon "Suodatus".
• Sulje puhdustuksen jälkeen likavesiletku tai likaveden poistoakko korkilla ja litteällä tiivisteellä.

FCL0020

Irrota/asenna suodattimen kansi

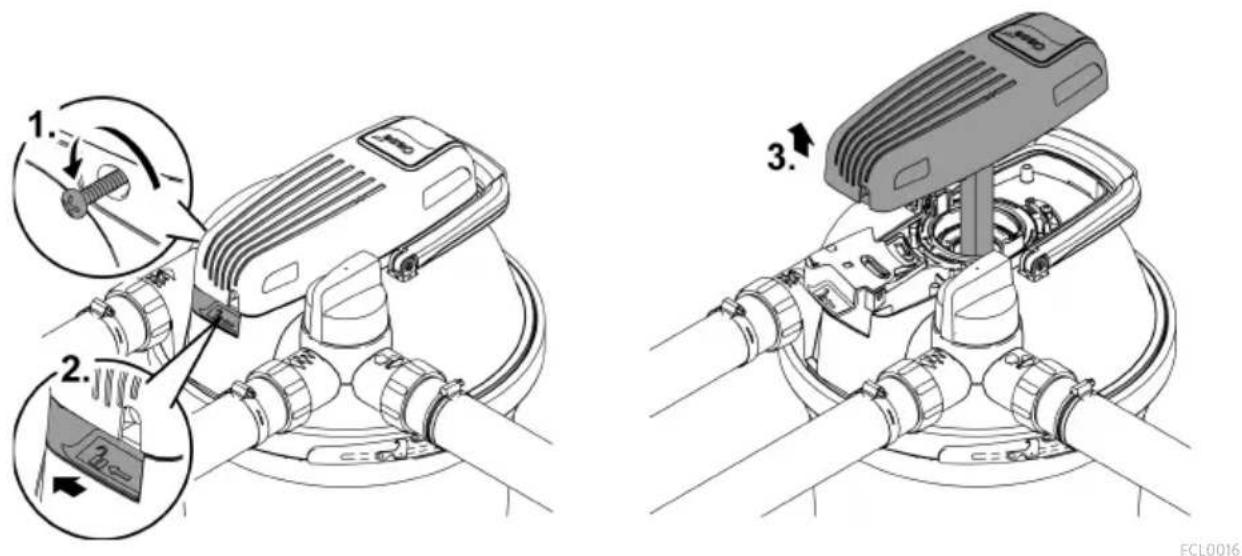

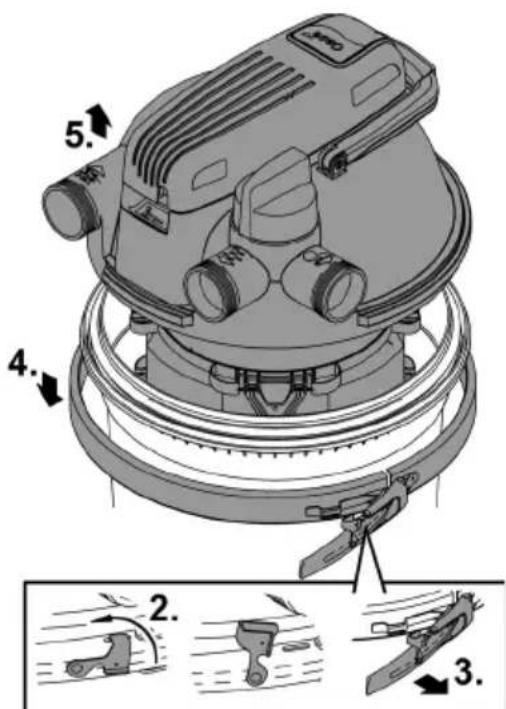

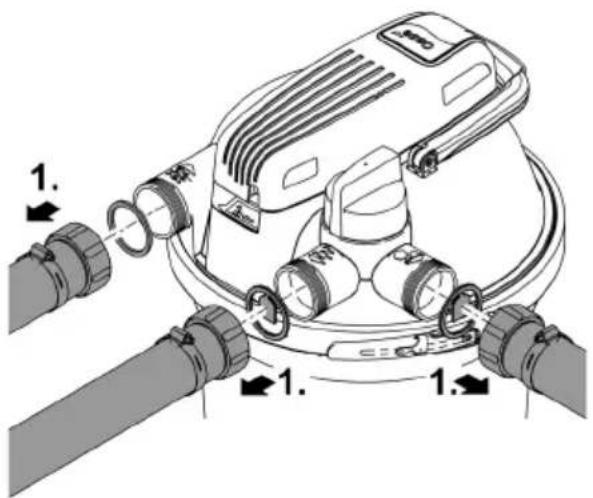

Poista suodatinkansi

Toimit nain:

• Sammuta suodatinpumppu ja irrota UVC-kirkastin pistorasiasta.

• Irrota kaikki letkut suodattimen kannesta (kierrä letkulittimet irti).
  Vapautaturvasalpa.

• Käytä pihteja jos turvasalpa on jäykkä.

• Avaa kirstysrengas ja irrota suodattimen kansi.

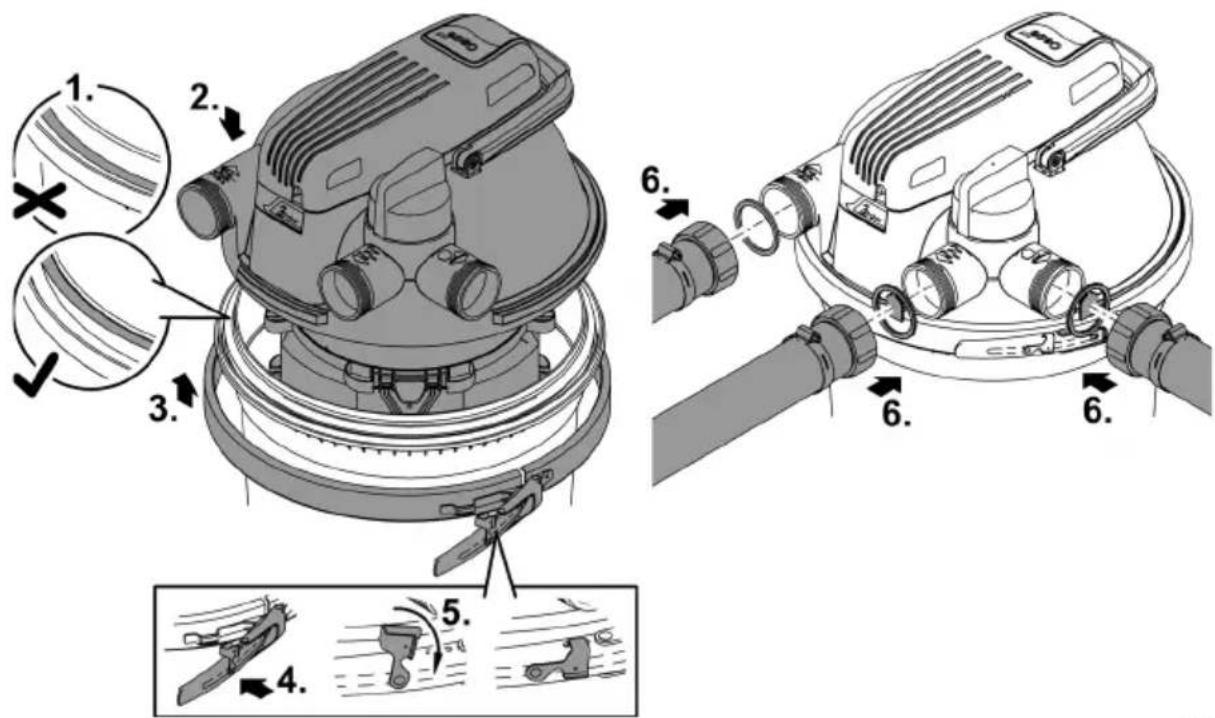

Asenna suodatinkansi

• Varmista, etta sailiön O-rengas on kunnolla paikallaan sailiön reunassa.
• Kostuta tiiviste vedellä tai rasvaa tiiviste tarvittaessa, jotta suodatinpää on helpompi painaa sajjöän.
• Paina suodattimen kansi tasaisesti ja voimakkaasti sällöön niin pitkälle kuin se menee.
• Suodattimen kannen tulee levata sailiön päällä niin pitkälle kuin se menee, muuten kiristys-rengasta ei voida sulkea.
• Kiinnitta suodattimen kansi kiristysrenkaalla ja kännä lukitustankoa.
• Turvasalpa estaa kiinnitsrenkaan tabattoman loystymisen ja siten lammen veden hallitse-mattoman yuotamisen.
• Käytä pihteja jos turvasalpa on jäykkä.
  Kiinnitkaikki letkut (ruuva letkuliittimet kiinni).

FCL0019

Puhdista laite ja pese tai vaihda suodatinsienet

Suodatinsenet kuluvat mekaanisesta rasituksesta ja yleisestä vanhenemisestaa johtuen.

Vaihda kauden alussa vanhat suodatinsienet uusin.

Pura suodatinsienipakkaus

Edellytys:

• Suodatin kansi on poistetu. ( Poista suodatinkansi)

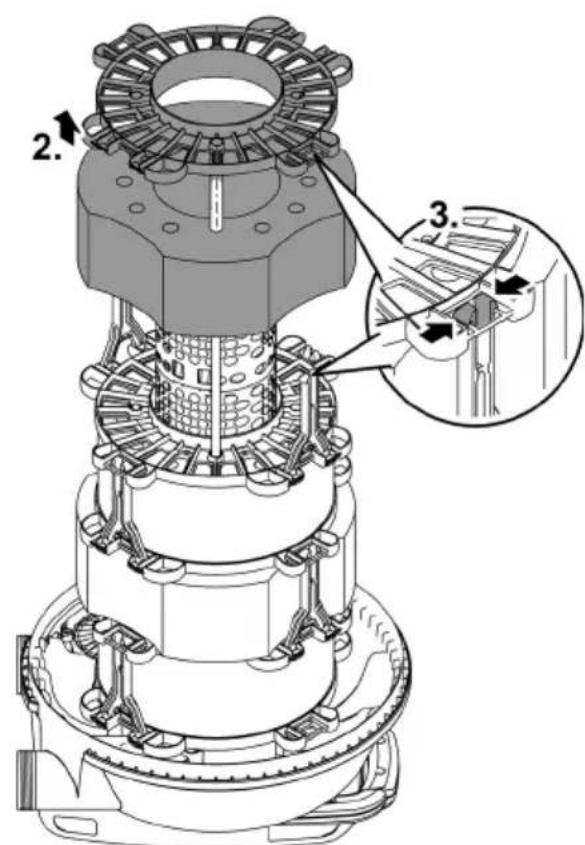

Aseta suodattimen kansi ylosalaisin pehmealle, puhtaalle pinnalle siten, etta suodatinsienipakkaus on paall.

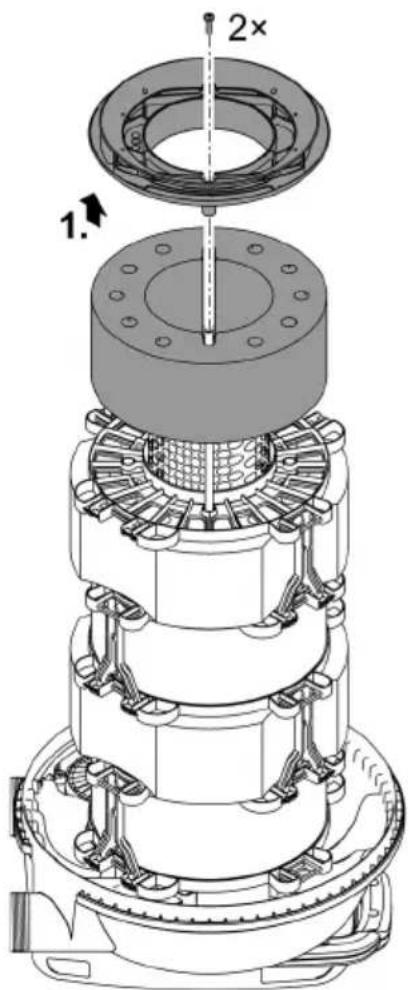

• Löysä kaksi ruuvia, irrota sulkulevy ja poista ensimmainen suodatinsieni.
• Löysäj jokaisen lisäuodatinsienen kaksi valikappaletta ja irrota valilevy ja suodatinsieni.

FCL002

Puhdistus

• Puhdista sällö, kiristysrengas, suodattimen kansi, UVC-vesikotelo ja ristikkoputki voimakkaalla vesisuihkulla.

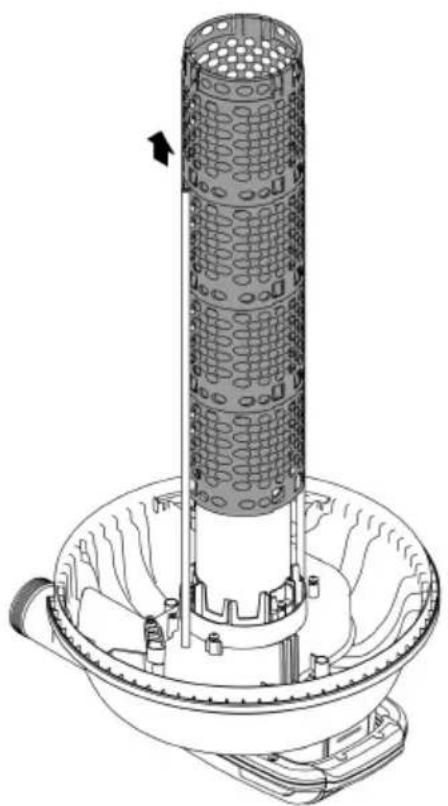

• Voit vetä ristikkoputken irti vetamälla ja käntämälla sitä myötapäivän samanaikaisesti.

• Pese suodatinsienet voimakkaasti yhteen painamalla juoksevan veden alla.
  Vaihda tarvittaessa suodatinsienet.

FCL0030

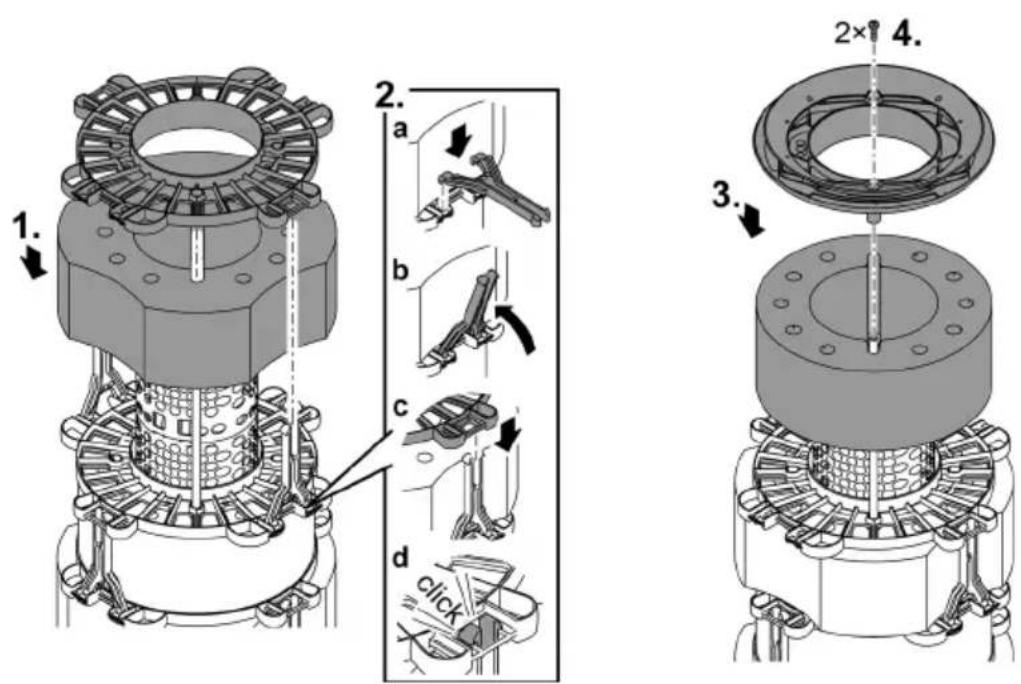

Suodatinsienipakkauksen kokoaminen

• Työnnä suodatinsienet märitetyssä järestyksessä ristikkoputkeen. ( Suodatinsienien asennusjärestys)

• Aseta valilevy jokaiseen suodatinsieneen, jonka kiinnitat kahdella valilevllä.

• Työnnä välikappale välilevyyn niin pitkälle kuin se menee ja kännä välikappale ympäri kevëellä kiertolükkelë.

• Aseta sulkulevy viimeisen suodatinsienen pälle (violetti, 20 ppi). Kiinnitä sulkulevy molempiin puhdistustangoihin kahdella ruuvilla.

• Aseta suodattimen kansi säiliöän pälle. (→Asenna suodatinkansi)

Suodatsinien asennusjärestys

	FiltoClear 5000	FiltoClear 13000	FiltoClear 19000	FiltoClear 31000
	30 ppi	30 ppi	10 ppi	30 ppi
	20 ppi	10 ppi	30 ppi	10 ppi
		20 ppi	10 ppi	30 ppi
			20 ppi	10 ppi
				20 ppi

HUOMIO

UVC-lampun ultraviolettisateily voi vahingoittaa silmiä ja ihoa.

Alä koskaan käytä UVC-lamppua kotelon ulkopuolella taiJos kotelo on vaurioitunut.
Irrota laite virtavernkosta ennen kuin aloitat huoltotyott tai ennen kuin vaihdat UVC-lampun.

HUOMIO

Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohavoja.

▶ Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi.
Välta tärähdyksiä, iskuja ja nopeita liikkeitä, jotta välṭat lasin rikkoutumisen.

Turvallisuussyistä voi UVC-lampun kytkeä pälle vasta, kun UVC-selkeytin on asianmukaisesti asennettu laitteeseen.

UVC-laitepään poisto

Toimit nain:

• Irrota ensin UVC-kirkastimen verkkopistoke ennen UVC-laitteen paan irrottamista.

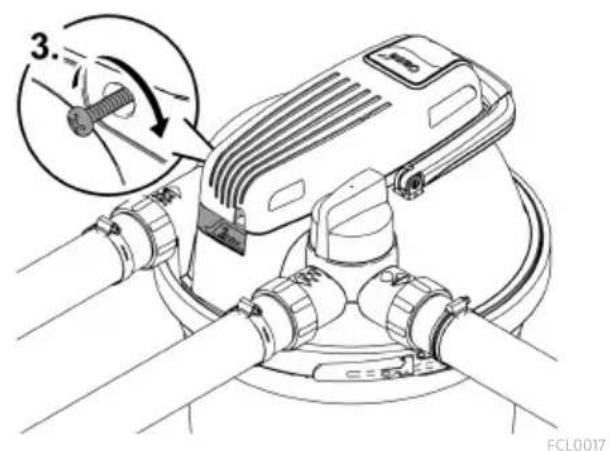

• Irrota lukitusruuvi, lóysää avausrengasta ja irrota UVC-laitteen pää.

• Jos UVC-laitteen päää ei voi poistaa, kvartsilasiin on kertynyt alipaine UVC-lampun jäähty-essä.

• Korjaus: Kytke UVC-kirkastin päälle. UVC-lampun lampö haih Duttaa alipaineen ja UVC-laitteen pää työntyy ylöspäin plup-äänellä. Vedä UVC-kirkastimen verkkopistoke irti ja irrota UVC-yksikon pää.

UVC-laitepään asennus

UVC-lampun vaihto

UVC-lamppu on kuluva osa. Vaihda UVC-lamppu, kun märitetyt käytötnnit saavutetaan. Nän varmistetaan optimaalinen suodatinteho.

FiltoClear	UVC-lampun teho	Vaihda UVC-lamppu
5000	18 W	8000 h (yksi lampikausi)
13000	24 W
19000	42 W (valinnainen 36 W)	42 W / 60 W: 12000 h
31000	60 W (valinnainen 55 W)	36 W / 55 W: 8000 h

FI

Edellytys:

• UVC-laitepää on irrotetty. ( UVC-laitepään poisto)
• Käytä vain sellaisia UVC-lamppuja, joiden nimitys ja tehotiedot vastaavat typpikilvessä olevia tietoja. (→ Tekniset tiedot)

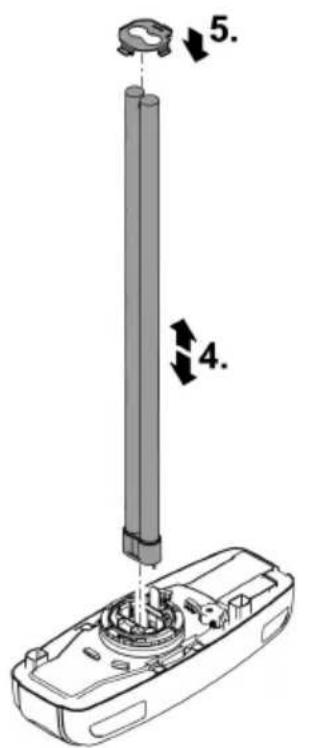

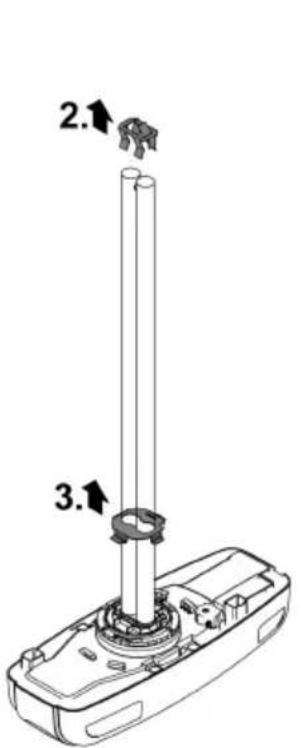

Toimit nain:

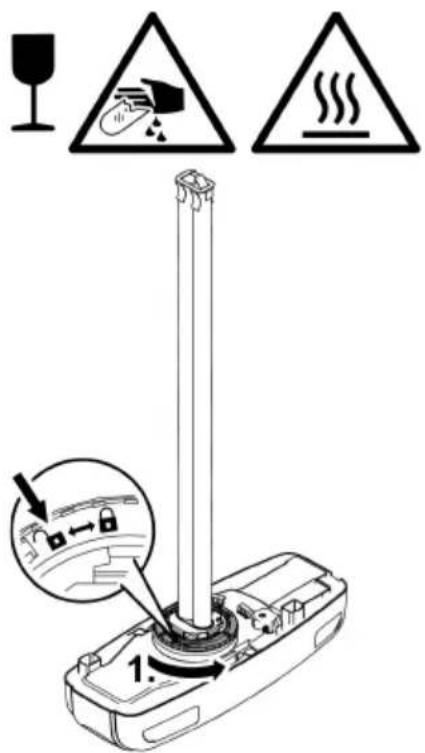

• Irrottaminen: Kännä bajonettirengasta "lukko auki" -asentoon niin pitkälle kuin se menee, jotta voit irrottaa kiinnityslevyn ja UVC-lampun.

• Asentaminen: Kännä bajonettirengas "lukko kiinni" -asentoon niin pitkälle kuin se menee. Muuten et voi asentaa UVC-laitepäätä.

• Toimitettaessa UVC-lampun lasikuvussa on lampunsuoja kuljetussuojaksi. Lampunsuojae itarvita toimintoon eikä sitā tarvitse vaihtaa.

① Poista tarvittaessa kvartsilasiin juuttunut lampunsuoja seuraavasti:

• Pojsta kvartsilasi. ( Kvartsilasin puhdistus/vaihto)
  Napauta roottorin kanta yhdessä kvartsilasin kanssa varovasti ja tasaisesti kiinteä pinta astan. Lampun suojus liukuu vähitellen ulos kvartsilasista.

① Voit käyttaa OSRAMin UVC-lamppuja vain ilman kiinnitslevyä. Siksi OASE suosittelee Philipsin UVC-lamppujen käyttoä.

FCL0022

Kvartsilasin puhdistus/VAihto

Kvartsilasi on kiinnitetty suodatinpäähän roottorin kannen avulla, jotta vesi ei pääse karkaamaan sällön sisälä.

Vaihda kvartsilasi, jos se on naarmuuntunut tai sokea. UVC-lampun puhdistusteho ei silloin enaa riitta.

HUOMIO

Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja.

▶ Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi.
Välta tärähdyksiä, iskuja ja nopeita liikkeitä, jotta välṭat lasin rikkoutumisen.

Edellytys:

• UVC-laiteppä on irrotettu. ( UVC-laiteppän poisto)

Toimit nain:

• Sammuta suodatinpumppu.
• Avaa roottorin kansi (bajonettilukko "lukko auki" -asento).

• Irrota roottorin kansi kvartsilasilla ja, jos on olemassa, puhdistusroottori.

• Aseta pyörivä venttiilli likaveden poistoaukkoon poistaaksesi säiliössä mahdollisesti kehitty-neen alipaineen.

• Puhdistakvartsilasi.Jos vaihdat kvartsilasin:

• Löysä kiristysruuvia ja vedä kvartsilasi varovasti irti kevyellä käntö- ja pyörimislikkeellä.
  — Puhdista O-rengas ja vaihda, jos se on vaurioitunut.
  Voitele O-rengas OASE-rasvalla (tilausnummer 27872) ja vedä se kvartsilasin kauluksen yli, jotta kvartsilasiin ei jää rasvajäämä.

• Aseta kvartsilasi roottorin kannen pälle ja kiristä kiristysruvi niin pitkälle kuin se menee, muuten roottorin kantta ei voida asentaa.

• Tarkista puhdistusroottorin profililin koluminen.

• Kun asennat kvartsilasia, kännä roottorin kansi niin pitkälle kuin se menee (bajonettilukko "lukko kiinni" -asentoon). Muuten et voi asentaa UVC-laitepäätä.

Kvartsilasiin voi muodostua kondensaatiovettä. Kondensaatioven muodostuminen on väistämätontä, eikä sillä ole vaikutusta toimintaan taikka turvallisuuteen.

FCL0021

Puhdistavan roottorin vaihto

FiltoClear 19000 und FiltoClear 31000 kohdalla kvartsilasin ylapuolella on myös puhdistusroottori, joka veden virtauksen ohjaamana puhdistaa kvartsilasin.

Vaihda puhdistusroottori, kun se on kulunut.

Edellytys:

• Kvartsilasi on irrotettu ( Kvartsilasin puhdistus/VAihto)

Toimit nain:

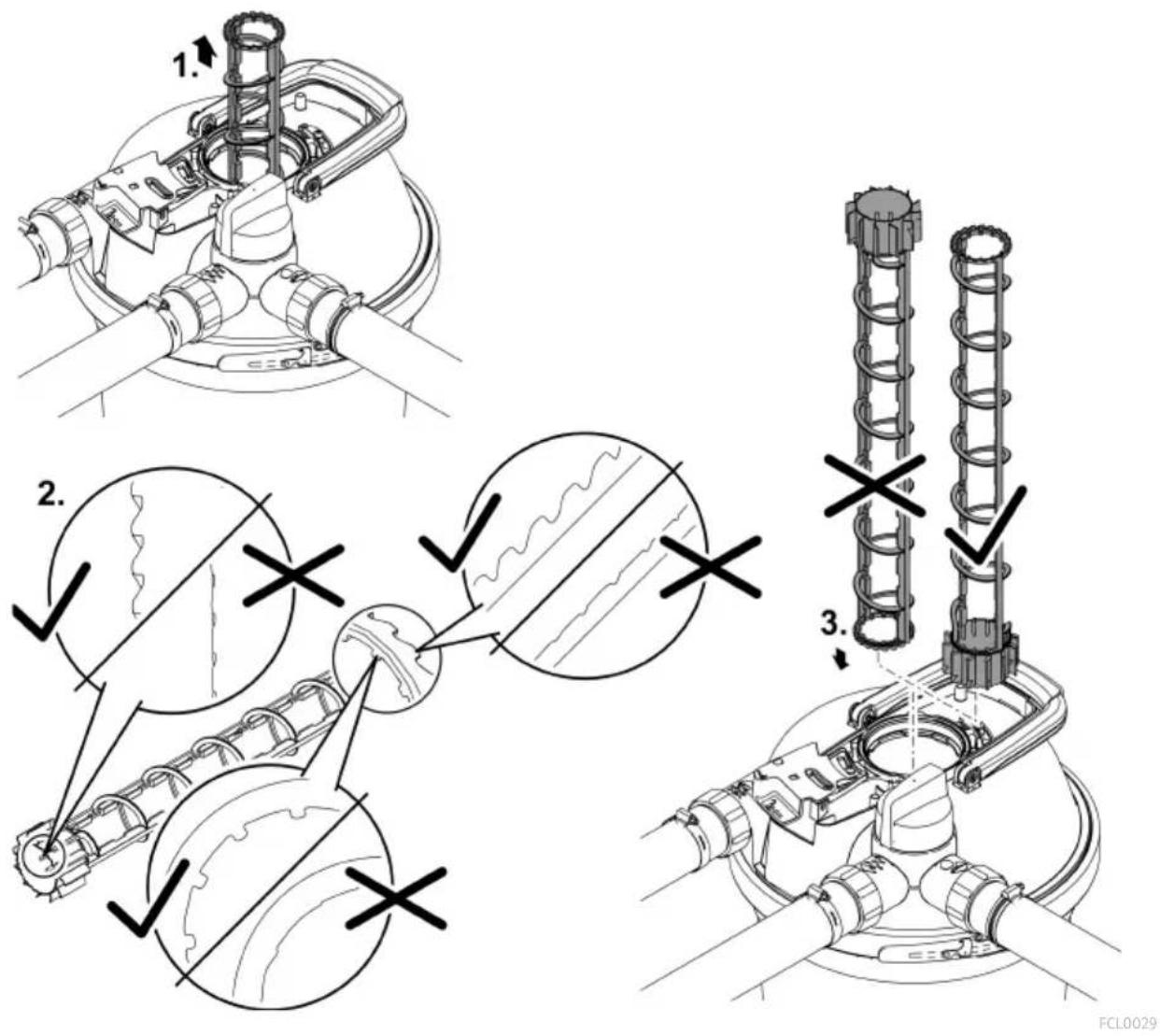

• Tarkasta puhdistusroottorin profilien kuluminen molemmilla paatypuolilla ja sisapinnoilla. - Jos profilli on kulunut, puhdistusroottori pyorii raskaslikkeisesti ja se taytyy vaihtaa.
• Aseta puhdistusroottori UVC-vesikoteloon.

Kuluvat osat

Suodatinvaahdot
- UVC-lamppu, kvartsilasi ja kvartsilasin O-rengas
- Puhdistusroottori
- Vara-kiristysruuvi
- Putkiliitantä FiltoClear 19000, 31000

Käytösta poisto/säilytys talven yli

Ota laite pois käytösta alle +8 °C vedenlämpötiloilla tai viimeistän odotettaessa pakkasta.

• Poista vesi sailiosta, letkuista ja liitannooistä niin paljon kuin mahdollista.
• Puhdista kaikki osat perusteellisesti, tarkista laite vaurioiden varalta ja vaihda vaurioituneet osat.

• Säilytä suodattimen kansi, UVC-kirkastin ja suodatinmaterialiaali kuivassa ja jäätymättömmässä paikassa.

• Säilytyspaikan on oltava lasten ulottumattomissa.

Peita sailiö siten, etta sisän ei paase yhtaan sadevettä.
- Varmista maahan kaivetu sällö siten, etta se ei muodosta onnettomuusriskiä ihmisille ja elä-mille.

Häriöiden korjaaminen

Häiriö	Mahdollinen syy	Korjaus
Veden poistoakosta ei tule vettä	Suodatinpumppu ei ole kytketty pääle	Kytke suodatinpumppu pääle
	Syöttöjohdot ovat sukossa	Tarkista syöttöjohdot ja puhdasta ne tarvittaessa
	Pyörivä venttiili ei ole asennossa "Veden suodatus"	Aseta pyörivä venttiili asentoon "veden suodatus"
Virtausnopeus on liian pieni	Suodatinsienet ovat sukossa	Puhdista suodatinsienet
	Suodatinpumpun suorituskyk on liian alhainen	Käytä tehokkaampaa suodatin-pumpppua
UVC-laitteen pään merkkivalo ei palaa	Verkkolitäntä on viallinen tai ver-kopistoke ei ole kytkettynä	Tarkista verkkolitäntä (virtapis- toke, verkkosulake)
	Lämpötilakytkin on sammuttanut UVC-lampun	Anna UVC-lampun jäähtyä
	UVC-lamppu on viallinen	UVC-lampun vaihtaminen
Suodatusteho ei ole tyydyttävä	Pyörivä venttiili ei ole "Veden suo-datus" -asennossa	Aseta pyörivä venttiili asentoon "veden suodatus"
	Suodatin on vasta lyhyen aikaa käytössä	Odota vielä mutamia pääviä/viik-koja
	Vesi tai lampi on erittäin likaista	Puhdista lampi huolellisesti
	Lian paljon kaloja ja eläimiä	Noudata ohjearvoa
	Suodatinsienet ovat likaantuneet	Puhdista suodatinsienet
	Kvartsilasi on likaantunut	Puhdista kvartsilasi ja puhdistus-roottori
	Puhdistusroottori pyörii raskaasti	Tarkista puhdistusroottori kulumi-sen varalta ja vaihda tarvittaessa
	Puhdistusroottori ei pyörii likaan-tumisen vuoksi	Puhdista suodatinPuhdistusroottoriPoista soraa UVC-vesikotelosta ja suodatinsienistäNosta suodatinpumppuva vahren-täksesi karkean lian imuaKäytä suodatinpumppuun suo-jaavaa pumpupussia (tuotenro 34876), jotta karkea ika ei imeydy sisään.Jos virtausnopeus on liian pieni,käytä tehokkaampaa suodatin-pumppu

UVC-lampun kulumisraja on saavu- UVC-lampun vaihtaminen tettu (sateilyteho on lian alhainen)

Tekniset tiedot

Laitteen tiedot

Filtoclear			5000	13000	19000	31000
UVC-selkeyttimen	Liitäntäjännite	V AC	220-240	220-240	220-240	220-240
	Verkkotaajuus	Hz	50/60	50/60	50/60	50/60
	Ottoteho	W	18	24	42	60
	UVC-teho	W	18	24	42	60
	UVC-lamppu		18 W	24 W	36 W/42 W	55 W/60 W
			TC-L(UV-C)	TC-L(UV-C)	TC-L(UV-C)	TC-L(UV-C)
	Kotelointiluokka		IP68	IP68	IP68	IP68
	Suurin salitttu upotus-syvyys veteen	m	0,1	0,1	0,1	0,1
	Verkkojohdon pituus	m	5	5	5	5
Suurin virtausnopeus		l/h	2500	4500	6500	8500
Maks. lapivirtaus		l/h	5000	9000	13000	17000
Suurin salitttu pumpun paine		bar	0,6	0,6	0,6	0,6
Suurin salitttu käytöpaine		bar	0,2	0,2	0,2	0,2
Tulo	Liitäntä		G2	G2	G2	G2
	Letkullitin	mm	38, 50	38, 50	38, 50	38, 50
Lähtö	Liitäntä		G2	G2	G2	G2
	Läpinäkyvä letkuliitin	mm	38, 50	38, 50	38, 50	38, 50
Lian ulostulo	Liitäntä		G2	G2	G2	G2
	Läpinäkyvä letkuliitin	mm	38, 50	38, 50	38, 50	38, 50
Punaisten suodatinsienien määrä			1	1	1	2
Sinisten suodatinsienien määrä			-	1	2	2
Violettien suodatinsienien määrä			1	1	1	1
Soveltuu lammikon maksimitilavuudelle		l	5000	13000	19000	31000
Sopii maksimaliseen lammers tilavuuteen, jossa on kalaistutusta		l	2500	7000	10000	15000
Sopii maksimaliseen lampitilavuuteen koikarppien kanssa		l	-	-	5000	7500
Sallittu ympäristön lampötila käytön ai-kana		°C	0 ... +35	0 ... +35	0 ... +35	0 ... +35
Sallittu veden lampötila		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Mitat	Pituus	mm	391	391	391	391
	Leveys	mm	382	382	382	382
	Korkeus	mm	370	490	611	732
Paino	ilman vettä	kg	8,0	8,8	9,6	10,3
	veden kanssa	kg	26	36	47	57

Sallitut vesiarvot

Puhdas vesi, allasvesi

pH-arvo		6,0 ... 9,0
Kovuus	°dH	8 ... 15
Vapaa kloori	mg/l	<0,5
Suolapitoisuus	%	<0,5
Lämpötila	°C	+4 ... +35

Havittäminen

OHJE

Tata laitetta ei saa havittaa talousjatteiden mukana.

Havita UVC-lamppu ja laite viemällä se tata tarkoitusta varten olevaan jatehuoltopisteeseen.
Tee laite tātā ennen käytökelvottomaksi leikkaamalla kaapelit poikki.

FIGYELMEZTETES
