BEDIENUNGSANLEITUNG FiltoClear 19000 OASE

• Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevör Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise

Elektrischer Anschluss

• Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstallation damit nur von einer Elektrofachkraft ausgeführrt werden.
  Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und damit Elektroinstallationen im Außenbereich durchführten. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen.
• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.
• Schlieben Sie das Gerät nur an einer vorschrifsmäßig installierten Steckdose an.
• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
  Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

DE

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschlussleitung kann nicht ersetzt werden.
• Tragen oderziehen Sie das Gerät nicht an der elektrischen Leitung.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Führn Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschlossen sind und dass niemand darüber fallen kann.
  Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

Bestimmungsgemäß Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Zur mechanischen und biologischen Reinigung von Gartenteichen
• Unter Einhaltung der technischen Daten. ( Technische Daten)

Für das Gerät gelten folgende Einschränkungen:

• Dieses Produkt ist nicht zur Allgemeinbeleuchtung geeignet, sondern lediglich für den beschriebenen Einsatzzweck vorgesehen.
• Die UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwenden. Die UVC-Strahlung ist auch in geringen Dosierungen gefährlich für Augen und Haut.
• Niemals mit anderen Flüssigkeiten als Wasser betreiben.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln,leitung brennbaren oder explosiven Stoffen einsetzen.
• Niemals ohne Wasserdurchfluss betreiben.
• Nicht für industrielle Zwecke verwenden.

Produktbeschreibung

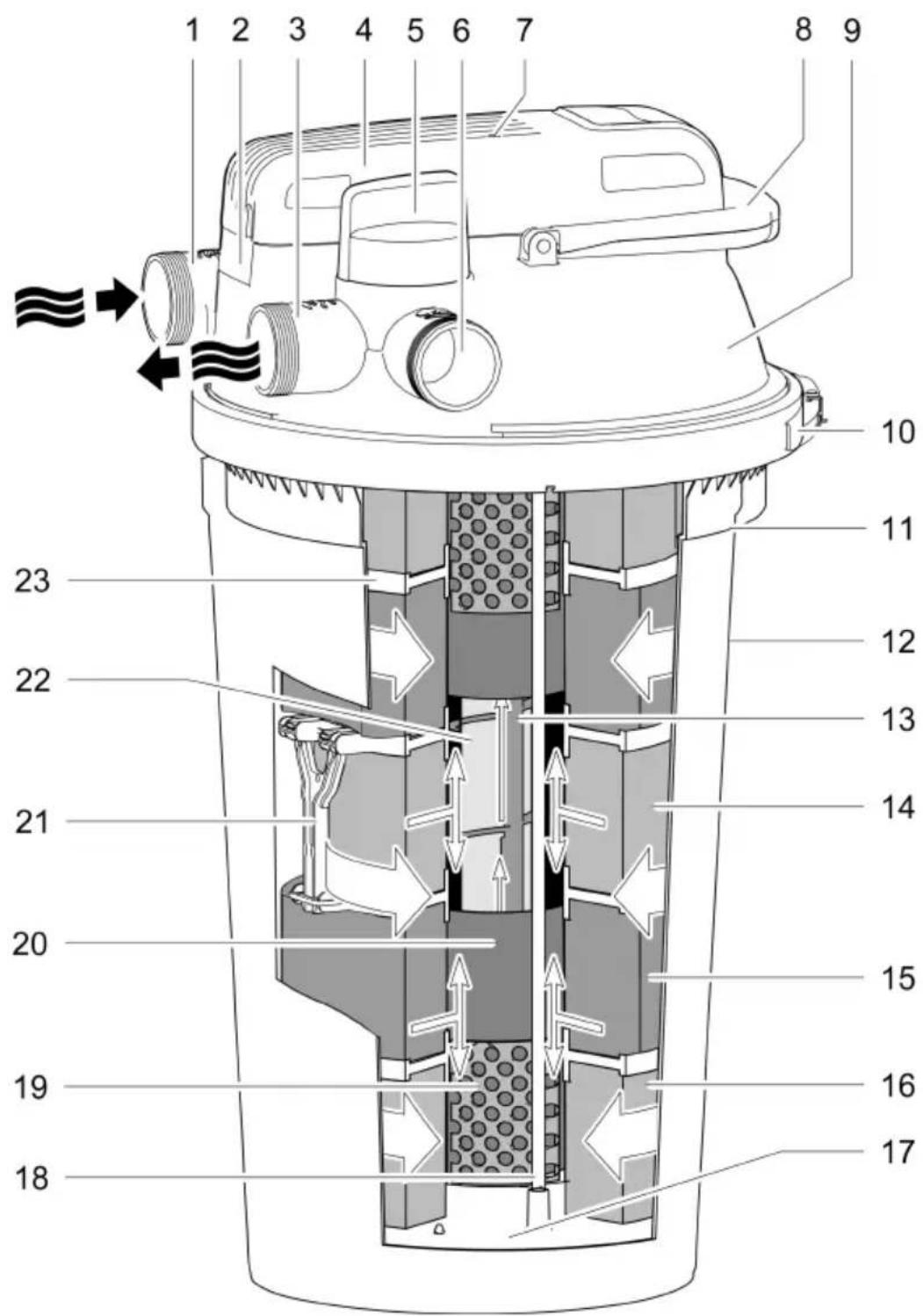

Übersicht

FCL0007

1

Wassereinlauf des zu reinigenden Teichwassers

Anschluss G2

2

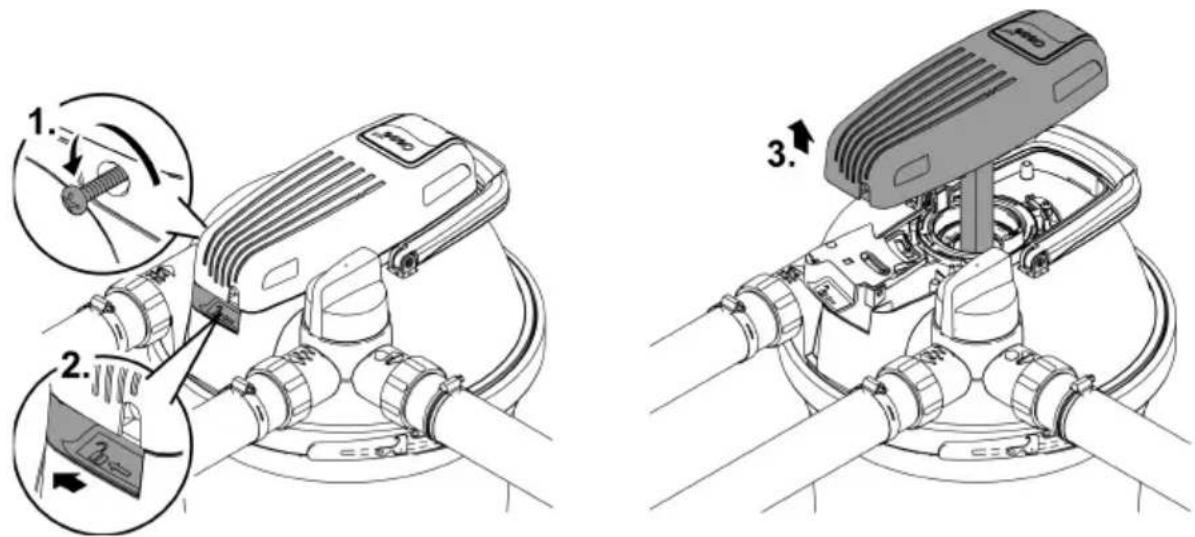

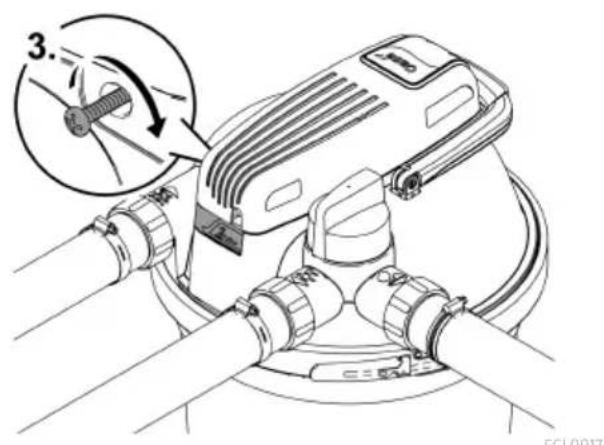

Öffnungssring mit Sicherungsschraube, zur Verriegelung des UVC-Gerätekopfs
- Zur Entnahme des UVC-Gerätekopfs muss der Öffnungssring gelöst werden.

3

Wasseraulauf des gereinigten Teichwassers
Anschluss G2

4

UVC-Gerätekopf mit Temperaturwächter

• Der UVC-Klärer schaltet bei Überhitzung aus und nach Abkühlung automatisch wieder ein

5

Drehventil zum Umschalten zwischen Wasserauslauf und Schmutzwasserauslauf

Wasser filtern und UVC-Bestrahlung

Filterschwämme reinigen

6

Schmutzwasserauslauf für das Schmutzwasser beim Reinigen der Filterschämme

Anschluss G2

Kontrolleuchte zur Funktionskontrolle des UVC-Klärers

8

Reinigungsgriff

• Durch Ziehen werden die Filterschwämme komprimiert und Schmutzpartikel ausgetragen

9

Filterdeckel

10

Spanning zur Fixierung des Filterdeckels auf dem Behälter

11

Markierung für die max. Eingrabtiefe

12

Behalter

13

Reinigungsrotor, reinigt das Quarzglas während des Betriebs

Nur bei FiltoClear 19000, 31000

14

Filterschwamm blau (10 ppi)

15

Filterschwamm rot (30 ppi)

16

Filterschwamm lila (20 ppi)

17

Abschlusscheibe für die Filterschwämme, ist mit den beiden Reinigungsstangen verbunden

18

Reinigungsstange, verbindet Reinigungsgriff und Abschlusscheibe

19

Gitterrohr, halt Filterschwämme auf Abstand zum UVC-Wassergehäuse

20

UVC-Wassergehäuse, führt das Wasser zur UVC-Lampe

2

Abstandshalter, die zwei Abstandsscheiben miteinander verbinden

Die Abstandshalter verhindern, dass die Filterschäume durch das Gewicht der darüber liegenden Filterschäume zusammengedrückt werden

21

Quarzglas mit innenliegender UVC-Lampe

2

Abstandsscheibe, liegt jeweils zwischen zwei Filterschwammen

Anschlussteile für die Montage

1 Schlauchtüle transparent

• Verwendung: Wasserauslauf, Schmutzwasserauslauf
  2 Schlauchtülle schwarz
• Verwendung: Wassereinlauf
  3 Schlauchtüle schwarz mit G2 Außengewinde
• Verwendung: Offenes Ende des Schmutzwasserschlauchs, die Verschlusskappe wird auf das Au-Bengewinde geschraubt
  4 Überwurfmuttern G2, zur Montage der Schlauchtüllen
  5 Verschlusskappe G2, zum Verschlieben des Schmutzwasserauslaufs
  6 Flachdichtung fur Schlauchtüle schwarz und Verschlusskappe
  7 Durchflussfahne für Schlauchtüle transparent
  8 Schlauchschelle

Funktionsbeschreibung

Die Filterpumper druckt das Wasser in den druckdichten Behälter, in dem es verschiedene Reinigungsstufen durchläuft und anschließend in den Teich zurückgeführrt wird.

Reinigungsstufe "Filtern"

Das Wasser strömt durch die Filterschwämme. Mechanische Verschmutzungen werden von den Filterschwammen zurückgehalten. Schwebstoffe und Bioschlamm setzen sich am Behälterboden ab. Auf den Filterschwammen siedeln sich hilfreiche Bakterien an, die das Wasser biologisch reinigen. Sie beginnen ihre Tätigkeit ab einer Wassertemperatur von +10^ .

Filterschwamm	Eigenschaften
Blau (10 ppi)	Hohe Strömungsgeschwindigkeit
Lila (20 ppi)	Ansiedlung von Bakterien für Nitrifikation, die Ammonium erst in Nitrit und dann in Nitrat umwandeln
Rot (30 ppi)	Niedrigere Strömungsgeschwindigkeit
	Ansiedlung von Bakterien für Nitrifikation und Denitrifikation, die Nitrat in Stickstoff umwandeln

Reinigungsstufe "UVC-Bestrahlung"

Das Wasser wird mit dem UV-C-Licht des UVC-Klärers bestrahl. Schwebealgen sterben ab, Krankheitserreger werden abgetötet.

Bypass

Der Bypass sorgt damit, dass nur ca. 70% des Wassers mit dem UV-C-Licht bestrahl't wird. So wird auch bei einer hohen Durchflussleistung eine ausreichende Bestrahlungsdosis erreicht.

Biologische Reinigungswirkung

Die maximale biologische Reinigungswirkung wird erzielt, wenn die Filterschwämme mit Filterbakterien vollständig besiedelt sind. Bei neuen Filterschwammen kann die Besiedelung eine Wiechen dauern. Durch die Zugabe von Starterbakterien konnen Sie die Besiedelung erheblich beschleunigen.

Filterschwämme reinigen

Das anfallende Schmutzwasser beim Reinigen der Filterschwämme konnen Sie zur Düngung des Gartens verwenden.

Empfohlene Filterpumper

	FiltoClear
	5000	13000	19000	31000
AquaMax Eco Premium	5000	9000	13000	17000

Symbole auf dem Gerät

IP68 0.1 m	Das Gerät ist staubdicht, vollständig geschützt gegen Berührung und geschützt gegen dauerndes Untertauchen bis zu einer Tiefe von 0,1 m.
	Gefährliche UVC-Strahlung
	Schätzen Sie das Gerät vor direkter Sonneneinstrahlung
	Schätzen Sie das Gerät vor Frost
	Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll
	Lesen Sie die Gebrauchsanleitung

Aufstellen und Anschließen

Gerätaufstellen

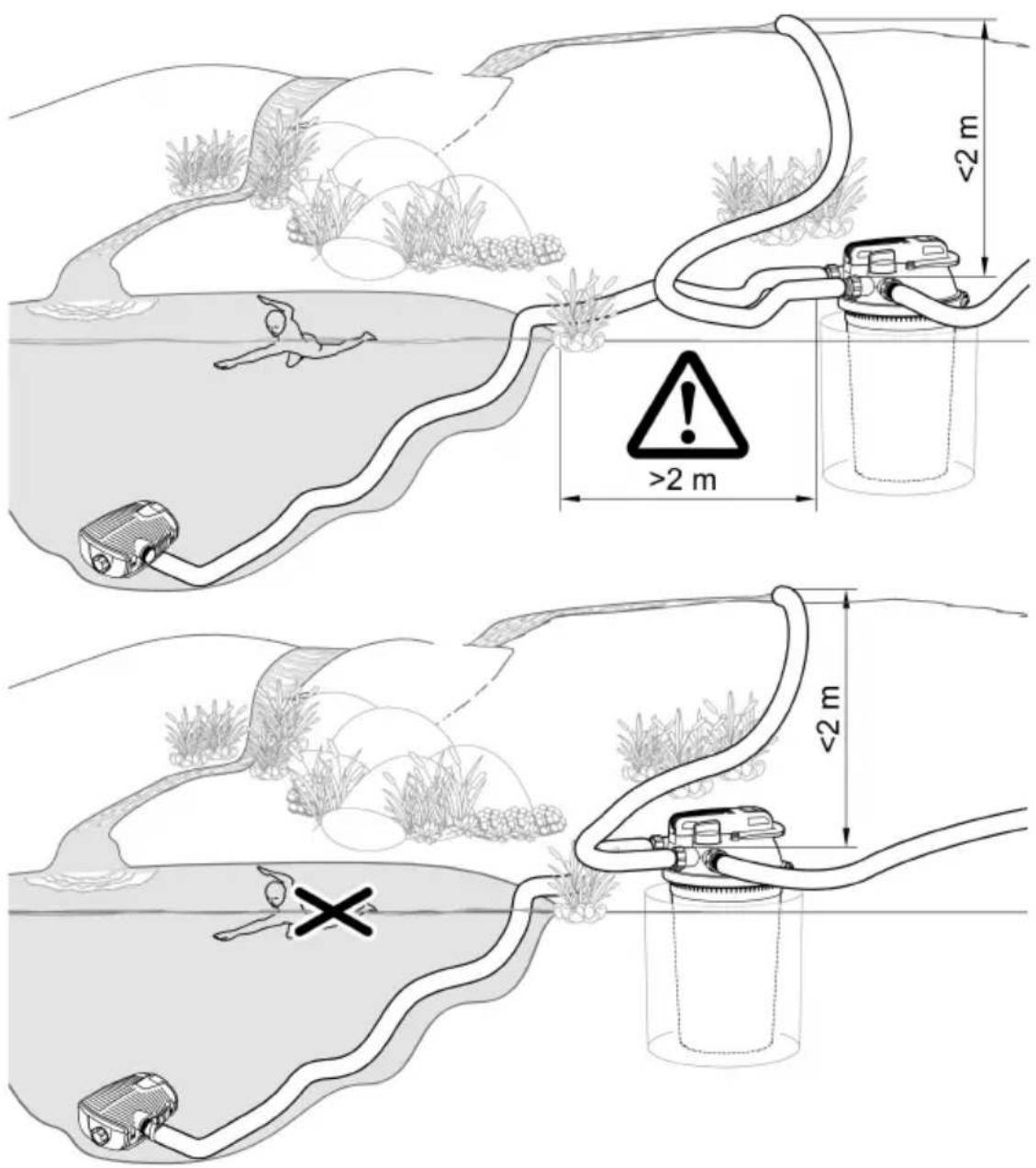

Beachten Sie bei ihrer Planung:
- Bei Betrieb an einem Schwimmteich: Stellen Sie das Gerät in einem Abstand von min. 2 m zum Wasser auf.
- Bei Betrieb an einem Teich: Sie können das Gerät direkt am Teichbrand aufstellen.
Schützen Sie den Druckfilter vor direkter Sonnenstrahlung.
- Legen Sie den Rücklauf in den Teich so, dass das Wasser z. B. über einen Bachlauf in den Teich zurückfließt. Dadurch wird das Wasser zusätzlich mit Sauerstoff angereichert.
- Der Einlauf in den Teich darf max. 2 m über dem Filterdeckel liegen.

Druckfiltereingraben

Ein eingegrabener Behälter ist kaum sightbar. Die als Zubehör erhältliche Abdeckung FiltoCap steingrau (Art.-Nr. 77831) für den Filterdeckel integriert sich optimal in die Teichlandschaft.

• Graben Sie in Teichnahme ein Loch, in das Sie den Behälter bis zur maximalen Eingrabtiefe platzieren.
• Der Untergrund muss fest und waagerecht sein.

FiltoClear	Eingrabtiefe h
5000	0,12 m
13000	0,24 m
19000	0,36 m
31000	0,48 m

Druckfilter ebenerdig aufstellen

Wenn Sie den Druckfilter nicht eingraben, positionieren Sieihn möglichst sightgeschützt, z. B. verdeckt hinter Strauchern.

• Stellen Sie das Gerät in Teichnahme auf.
• Der Untergrund muss fest und waagerecht sein.

FCL0011

Anschlüsse herstellen

An den Druckfilter konnen Sie Schläuche mit einem Durchmesser von 38 mm oder 50 mm anschließen. Die entsprechenden Schlauchtüllen sind im Lieferumfang enthalten.

① Verwenden Sie Schläuche mit einem Durchmesser von 50 mm, um die Druckverluste in den Schläuchen möglichst gering zu halten.
① Falls Sie zur Inbetriebnahme einen Filterstarter verwenden,bringen Sieihn vor den folgenden Montageschritten in den Behälter ein.
- Sie können den Filterdeckel leichter abnehmen, wenn Sie zuvor alle Schläuche am Filterdeckel entfernen.

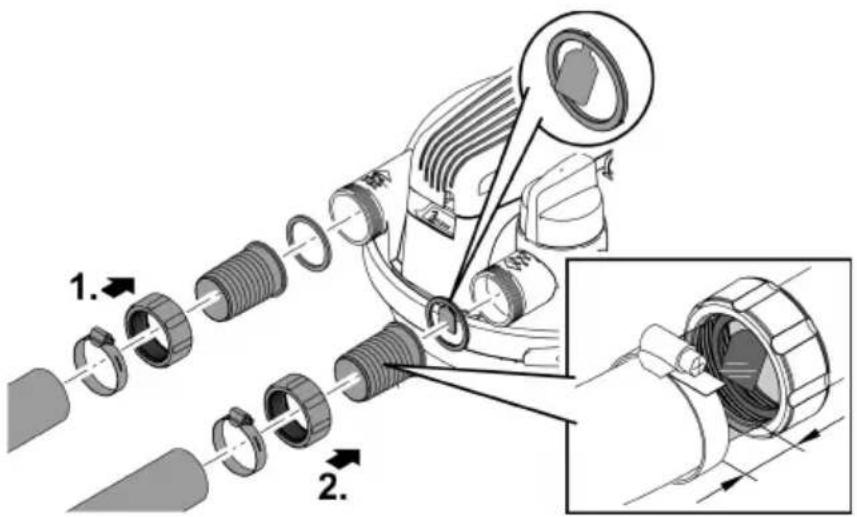

Einlauf anschließen

Verwenden Sie für die Verbindung zwischen dem Ausgang der Filterpumpe und dem Eingang des Druckfilters nur Druckschläuche, die mindestens für den maximalen Druck der Pumpe zugelassen sind.

Fixieren Sie den Schlauch auf einer Schlauchtülle stets mit einer Schlauchschelle.

Auslauf anschließen

Verwenden Sie die transparente Schlauchtüle mit Durchflussfahne. Über die transparente Schlauchtüle können Sie die Wasserqualität nach der Filterung beurteilen. An der Durchflussfahne können Sie den Wasserfluss erkennen.

• Schieben Sie den Schlauch soweit auf die Schlauchtülle, dass noch zwei Segmente auf der Schlauchtülle freibleiben.
  — Dadurch haben Sie einen ausreichend großen Sightbereich in die Schlauchtülle.
  Fixieren Sie den Schlauch auf einer Schlauchtüle stets mit einer Schlauchschelle.

FCL0014

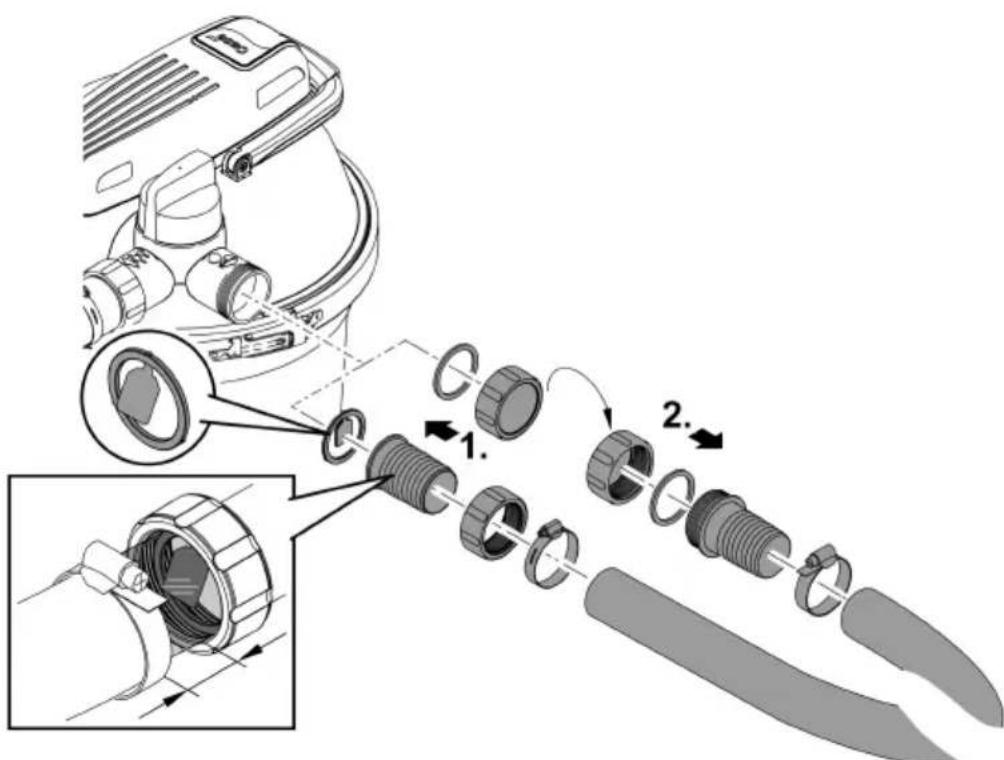

Schmutzauslauf anschließen

Das bei der Reinigung anfallende Schmutzwasser konnen Sie zum Dungen verwenden. Schreiben Sie einen Schlauch an, den Sie bis zu einer geeigneten Stelle (z. B. Beet) verlegen.

Verwenden Sie die transparente Schlauchtüle mit Durchflussfahne. Über die transparente Schlauchtüle können Sie den Verschmutzungsgrad des Wassers beim Reinigen der Filterschwämme beurteilen. An der Durchflussfahne können Sie den Wasserfluss erkennen.

• Schieben Sie den Schlauch soweit auf die Schlauchtülle, dass noch zwei Segmente auf der Schlauchtülle freibleiben.
  — Dadurch haben Sie einen ausreichend großen Sightbereich in die Schlauchtülle.
  Fixieren Sie den Schlauch auf einer Schlauchtülle stets mit einer Schlauchschelle.
  Montieren Sie am Auslauf des Schlauchs die Schwarze Schlauchtüle mit G2-AuBengewinde.

Verschlieben Sie die Schlauchtüle mit der Verschlusskappe und der Flachdichtung.

HINWEIS

Verschlieben Sie den Schmutzauslauf oder den Auslauf des daran angeschlossenen Schlauchs mit der Verschlusskappe und der Flachtdichtung. Dadurch wird eine unbeabsichtigte Teichentleerung verhindert. Nehmen Sie die Verschlusskappe nur zum Abführren des Schmutzwassers ab.

FCL0028

HINWEIS

Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthalt empfindliche elektrische Bauteile.

Gerät nicht an eine dimmbare Stromversorgung anschließen.

Die rein biologischen Starterbakterien Oase AquaActiv BioKick aktivieren die Filterbiologie und bewirken die volle Leistungsfähigkeit Ihr's Teichfilters innerhalb weniger Wochen. Sie starten sofort die Entgiftung von Nitrit, Ammonium und Ammoniak. Wir empfehlen, Oase AquaActiv BioKick in den Behälter zu fühlen

• bei der Erstinbetriebnahme,
• nach dem manuellen Auswaschen oder Ersetzen der Filterschäume,
• nach längerer Außenbetriebnahme oder bei Wiederinbetriebnahme nach der Winterpause.

Reihenfolge der Inbetriebnahme:

1. Geben Sie, falls erforderlich, Oase AquaActiv BioKick in den Behälter. () Filterdeckel abnehmen/aufsetzen)
2. Kontrollieren Sie die Schläuche, die Verschlusskappe für den Schmutzwasserauslauf und den Spanning mit Sicherheitsriegel auf festen Sitz.
3. Stellen Sie das Drehventil auf "Wasser filtern".
4. Schalten Sie die Teichpumpere ein.

5. Schalten Sie den UVC-Klärer erst ein, wenn das Wasser am Wasserauslauf austritt. ( UVC-Klärer einschalten/ausschalten)

6. Betreiben Sie den UVC-Klärer niemals ohne Wasserdurchfluss.

7. Wenn Sie Oase AquaActiv BioKick verwenden, muss der UVC-Klärer 24 Stunden ausgeschlossen bleiben. Dadurch wird eine optimale Wirkung der Starterbakterien erreicht.

UVC-Klärer einschalten/ausschalten

DE

• Einsatzen: Stecken Sie den Netzstecker in die Steckdose.
  — Das Gerät schaltet sich sofort ein.
  Die Kontrolleuche leuchtet.
• An der Durchflussfahne am Auslauf konnen Sie den Wasserfluss erkennen.
• Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.

FCL0015

Betrieb

Der Druckfilter kann während der gesamten Teichsaison in Betrieb sein (die Filterpumpe und der UVC-Klärer sind eingeschaltet).

• Bei Wassertemperaturen unter 10^ ist die Filterbiologie nicht mehr aktiv.
• Bei Wassertemperaturen unter 8^ oder spätestens bei zu erwartendem Frost * müssen Sie das Gerät außer Betriebnehmen. ( Außerbetriebnahme/Überwintern)

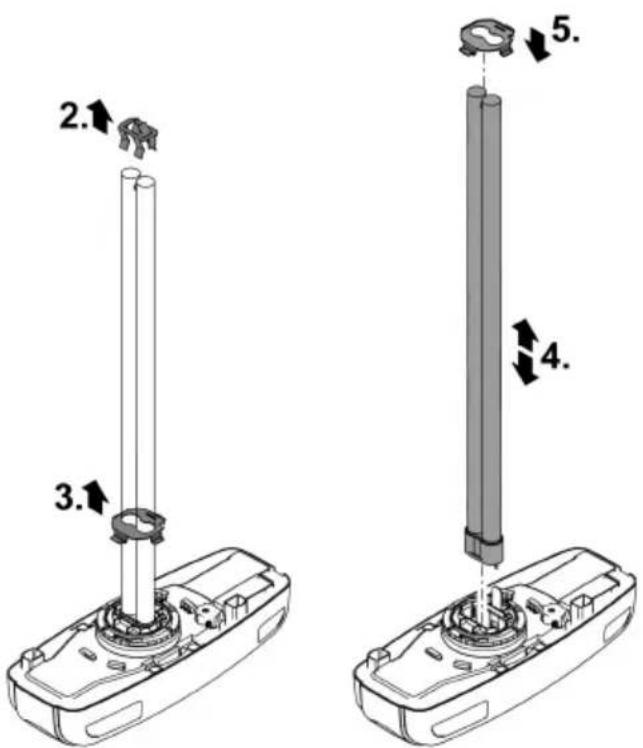

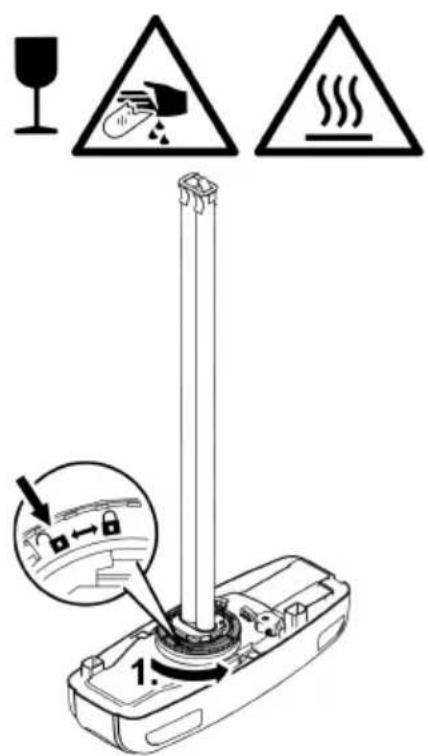

  Die UVC-Lampe ist ein Verschleißteil. Ersetzen Sie die UVC-Lampe nach einer bestimmten Betriebsdauer, um die optimale Filterleistung zu gewährleisten. ( UVC-Lampe ersetzen)

Reinigung und Wartung

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel konnen das Gehäuse beschädigden, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

Reinigen Sie das Gehäuse nur von außen mit klarem Wasser und einer weichen Bürste.

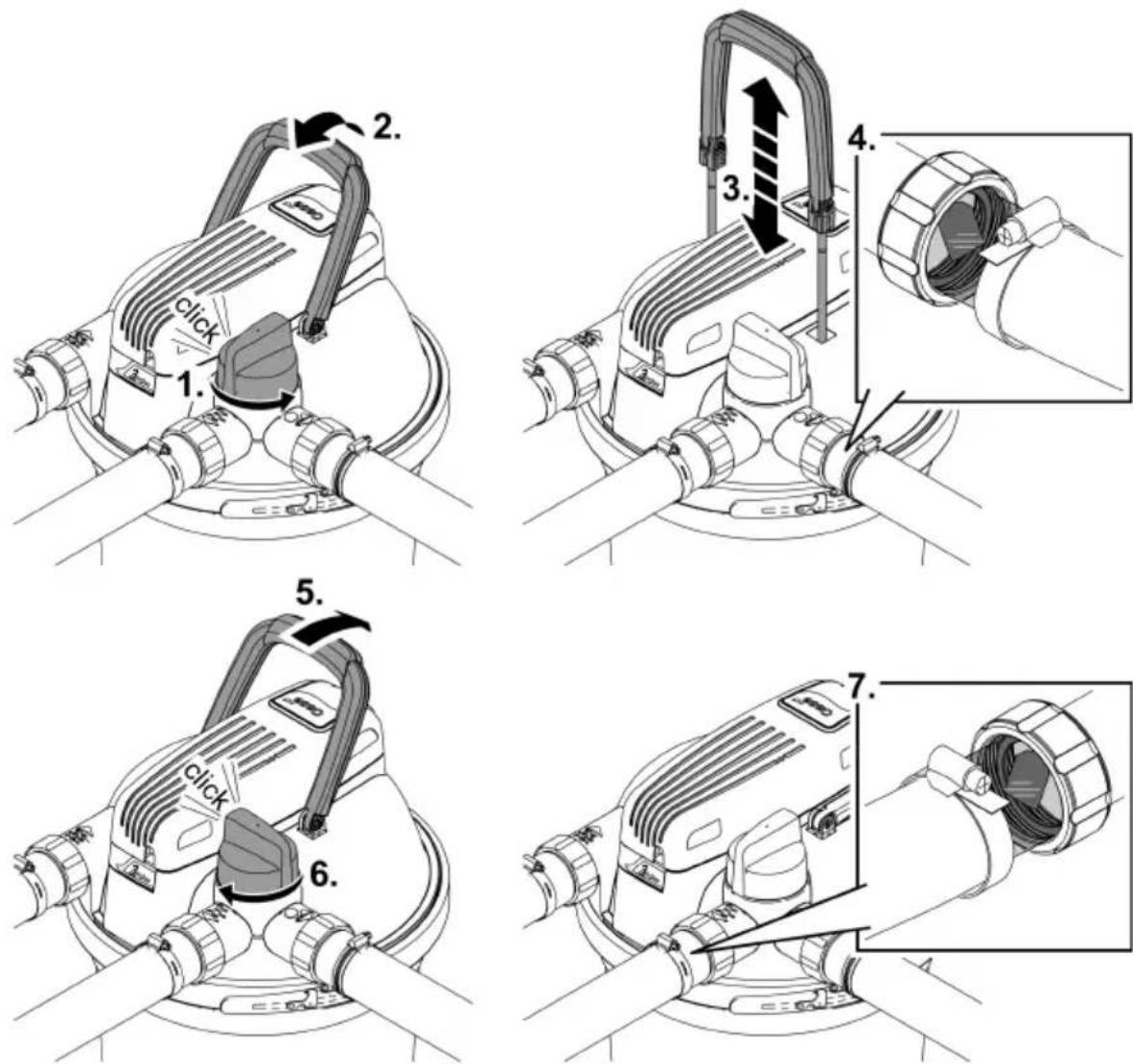

Filterschwämme reinigen

Mit der Easy-Clean-Funktion reinigen Sie die Filterschwämme. Wahrend der Reinigung ist die Filterpumpe eingeschaltet, damit das Schmutzwasser aus dem Druckfilter transportiert wird.

• Durch Betätigkeiten des Drehventils leiten Sie das Wasser im Behälter zum Schmutzwasserauslauf. Das Schmutzwasser fließt dadurch nicht zurück in den Teich.
• Entfernen Sie zuvor die Verschlusskappe vom Ablaufschlauch für das Schmutzwasser.
• Durch Ziehen am Reinigungsgriff komprimieren Sie die Filterschwämme. Die Schmutzpartikel losen sich und fließen mit dem Wasser über den Schmutzwasserauslauf zum Beispiel in ein Beet.
• Über die transparenten Schlauchtüllen konnen Sie den Wasserfluss kontrollieren und am Schmutzwasserauslauf den Verschmutzungsgrad des Wassers während der Reinigung erkennen. Sobald das Wasser klar ist, stellen Sie das Drehventil wieder auf "Filtern".
• Verschlieben Sie nach dem Reinigen den Schmutzwasserschlauch bzw. den Schutzwasserauslauf mit der Verschlusskappe und der Flachdichtung.

FCL0020

Filterdeckel abnehmen/aufsetzen

DE

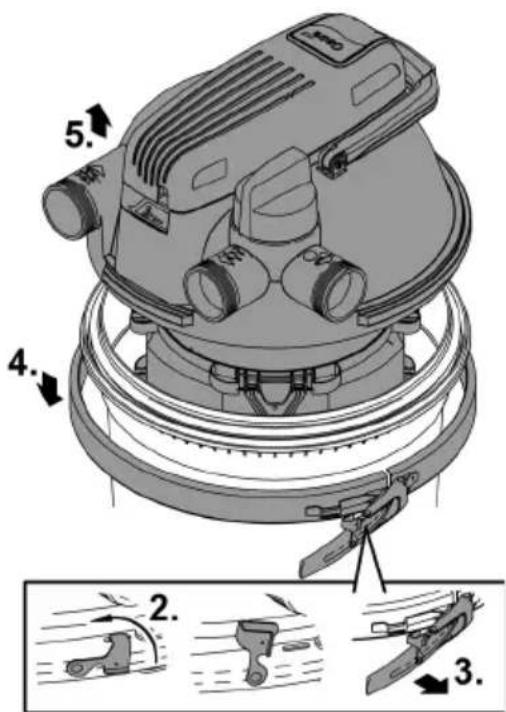

Filterdeckel abnehmen

So gehen Sie vor:

• Schalten Sie die Filterpumpe aus undziehen Sie den Netzstecker des UVC-Klärers aus der Steckdose.
• Entfernen Sie alle Schläuche am Filterdeckel (Schlauchtüllen abschrauben).
• Losen Sie den Sicherungsgriegel.
• Verwenden Sie eine Flachzange, wenn der Sicherungsgriegel schwergängig ist.
• Öffnen Sie den Spannring undnehmen Sie den Filterdeckel ab.

FCLO018

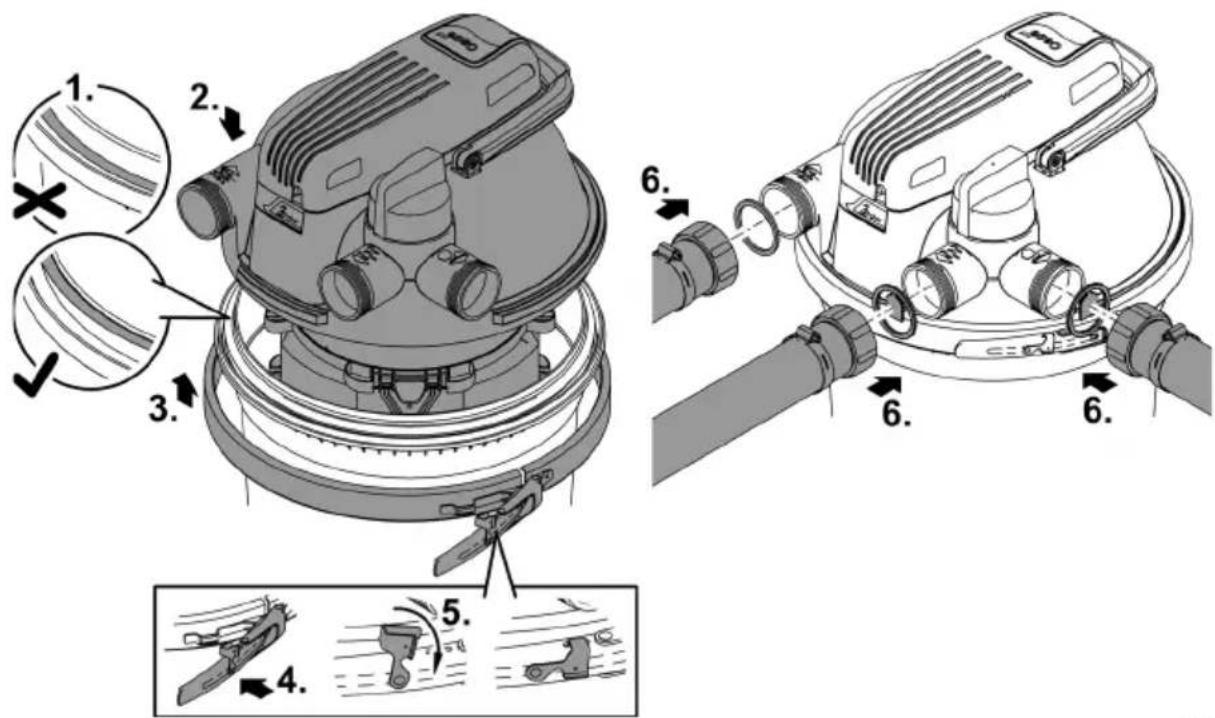

Filterdeckel aufsetzen

• Stellen Sie sicher, dass der O-Ring am Behälter korrekt auf dem Behältrand sitzt.
• Befeuchten Sie die Dichtung mit Wasser oder fetten Sie die Dichtung ggf. ein, damit sich der Filterkopf leichter auf den Behälter drücken{lsst.
• Drücken Sie den Filterdeckel gleichmäßig und kraftvoll bis zum Anschlag auf den Behälter.
• Der Filterdeckel muss vollständig und bis zum Anschlag auf dem Behälter aufliegen, sonst ↓asst sich der Spannring nicht schließen.
  Fixieren Sie den Filterdeckel mit dem Spanning und legen Sie den Sicherungsriegel um.
• Der Sicherungsriegel verhindert ein versehentliches Lösen des Spannings und damit das unkontrollierte Auslaufen des Teichwassers.
• Verwenden Sie eine Flachzange, wenn der Sicherungsriegel schwergängig ist.
• Bringen Sie alle Schläuche an (Schlauchtüllen aufschauben).

FCL0019

Gerät reinigen und Filterschwämme waschen oder ersetzen

Durch mechanische Beanspruchung und gewöhnliche Alterung verschleißen die Filterschwämme.

① Setzen Sie zum Saisonbeginn neue Filterschwämme ein.

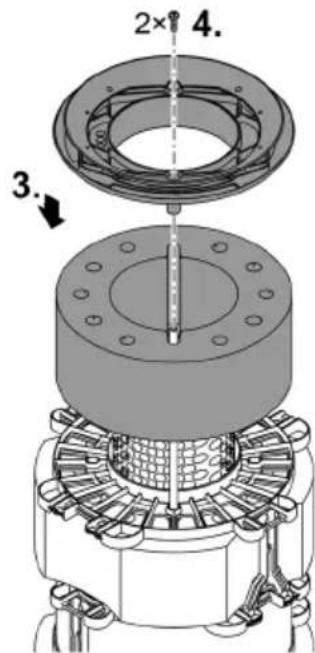

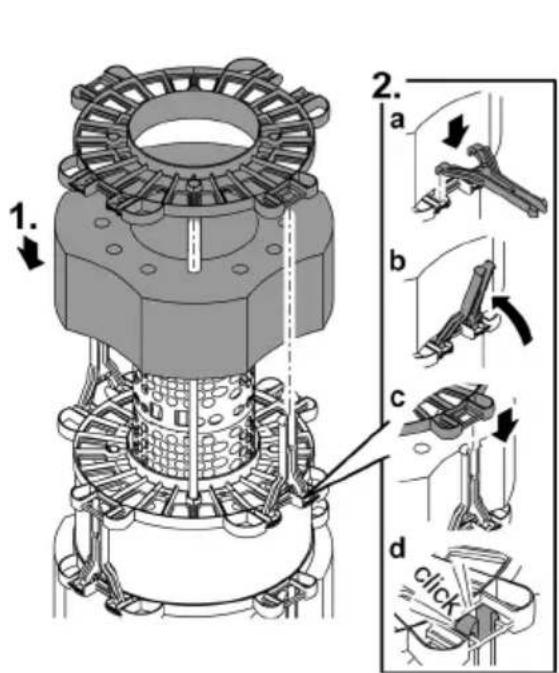

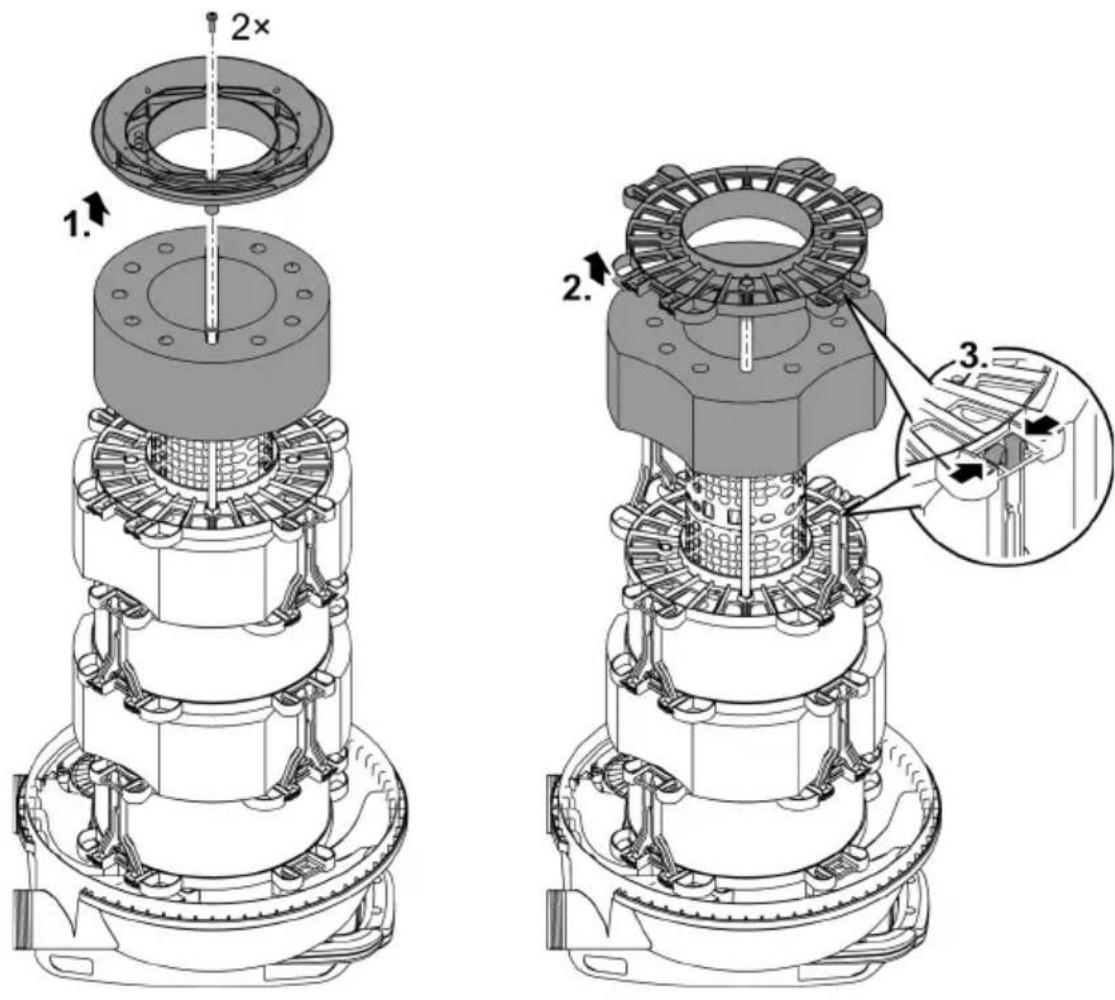

Filterschwammpaket auseinanderbauen

Voraussetzung:

• Der Filterdeckel ist abgenommen. ( Filterdeckel abnehmer)

Legen Sie den Filterdeckel kopfüber auf eine weiche saubere Unterland, so dass das Filterschwammpaket oben ist.

• Losen Sie die beiden Schrauben, entfern den Abschlusssscheibe und entnehmer Sie den ersten Filterschwamm.
• Für jeder weiteren Filterschwamm, * LOSE Sie jeweils die beiden Abstandshalter und entnehmen die Abstandsscheibe und den Filterschwamm.

FCLO021

Reinigen

• Reinigen Sie den Behälter, den Spannring, den Filterdeckel, das UVC-Wassergehäuse und das Gitterrohr mit einem kräftigen Wasserstrahl.
• Das Gitterrohr können Sie durch gleichzeitiges Ziehen und Drehen im Uhrzeigersinn abziehen.
• Waschen Sie die Filterschwämme jeweils durch kräftiges Zusammendrücken unter fließendem Wasser.
• Falls erforderlich, ersetzen Sie die Filterschwämme.

FCL0030

Filterschwammpaket zusammenbauen

• Schieberen Sie die Filterschwämme in der vorgesehenen Reihenfolge auf das Gitterrohr. ( Einbaureihenfolge der Filterschwämme)

• Legen Sie auf jeder Filterschwamm eine Abstandsscheibe, die Sie jeweils mit zwei Abstands-haltern befestigen.

• Stecken Sie den Abstandshalter bis zum Anschlag in die Abstandsscheibe und legen Sie den Abstandshalter mit einer leichten Drehbewegung um.

• Legen Sie auf dem letzten Filterschwamm (lila, 20 ppi) die Abschlusscheibe. Befestigen Sie die Abschlusscheibe mit den beiden Schrauben an beiden Reinigungssstangen.

• Setzten Sie den Filterdeckel auf den Behälter. ( Filterdeckel aufsetzen)

FCL0024

Einbaureihenfolge der Filterschwämme

	FiltoClear 5000	FiltoClear 13000	FiltoClear 19000	FiltoClear 31000
	30 ppi	30 ppi	10 ppi	30 ppi
	20 ppi	10 ppi	30 ppi	10 ppi
		20 ppi	10 ppi	30 ppi
			20 ppi	10 ppi
				20 ppi

UVC-Gerätekopfausbauen/einbauen

VORSICHT

Ultravioletta Strahlung der UVC-Lampe kann die Augen und Haut schadigen.

• Betreiben Sie die UVC-Lampe niemals außerhalb des Gehäuses oder in einem beschädigten Gehäuse.
  Trennen Sie das Gerät vom Stromnetz, bevor Sie mit den Wartungsarbeiten beginnen oder bevor Sie die UVC-Lampe ersetzen.

VORSICHT

Quarzglas und UVC-Lampe können zerbrechen und Schnittverletzungen verursachen.

Führer Sie alle Arbeiten am UVC-Klärer vorsichtig durch, um Schnittverletzungen zu vermeiden.
Vermeiden Sie Erschütterungen, Stöße und hektische Bewegungen, um Glasbruch zu verhindern.

① Aus Sicherheitsgründen lasst sich die UVC-Lampe erst einschalten, wenn der UVC-Klärer ordnungsgemäß im Gerät eingebaut ist.

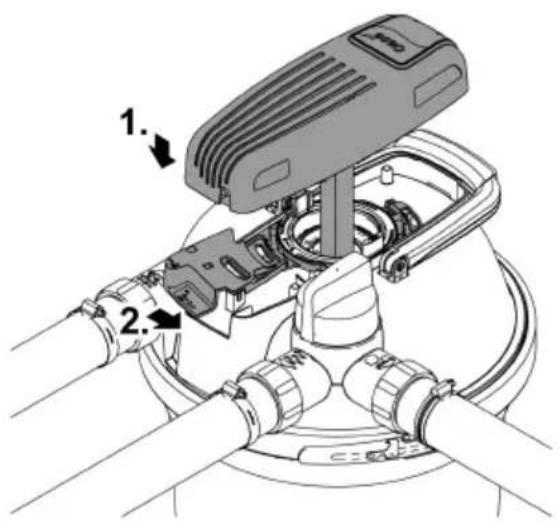

UVC-Gerätekopf ausbauen

So gehen Sie vor:

• Ziehen Sie erst den Netzstecker des UVC-Klärers bevor Sie den UVC-Gerätekopf entnehmer.
• Entfernen Sie die Sicherungsschraube,lös den Öffnungsring und nehmen Sie den UVC-Gerätekopf ab.

• Wenn Sie den UVC-Gerätekopf nicht abnehmer konnen, hat sich durch das Abkühlen der UVC-Lampe ein Unterdruck im Quarzglas aufgebaut.

• Abhilfe: Schalten Sie den UVC-Klärer ein. Die Wärme der UVC-Lampe baut den Unterdruck ab und der UVC-Gerätekopf wird mit einem Plopp-Geräusch hochgedrückt. Ziehen Sie den Netzstecker des UVC-Klärers und entnahmen Sie den UVC-Gerätekopf.

FCL0016

UVC-Lampe ersetzen

Die UVC-Lampe ist ein Verschleißteil. Ersetzen Sie die UVC-Lampe, wenn die angegebenen Betriebsstunden erreicht sind. Dadurch wird eine optimale Filterleistung gewährleistet.

FiltoClear	UVC-Lampenleistung	UVC-Lampe ersetzen nach
5000	18 W	8000 h (eine Teichsaison)
13000	24 W
19000	42 W (optional 36 W)	42 W / 60 W: 12000 h
31000	60 W (optional 55 W)	36 W / 55 W: 8000 h

Voraussetzung:

• Der UVC-Gerätekopf ist ausgebaut. (→UVC-Gerätekopf ausbauen)
• Verwenden Sie nur UVC-Lampen, deren Bezeichnung und Leistungsangabe mit den Angaben auf dem Typenschild übereinstimmen. ( Technische Daten)

So gehen Sie vor:

• Ausbauen: Drehen Sie den Bajonettring bis zum Anschlag auf "Schloss auf", um das Halteblech und die UVC-Lampe abnehmer zu konnen.

• Einbauen: Drehen Sie den Bajonettring bis zum Anschlag auf "Schloss zu". Andernfalls können Sie den UVC-Gerätekopf nicht einbauen.

• Bei Auslieferung sitzt auf dem Glaskolben der UVC-Lampe ein Lampenschutz als Transportschutz. Für die Funktion ist der Lampenschutz nicht erforderlich und muss nicht wieder aufgesetzt werden.

① Falls erforderlich, entfern den Sie ein im Quarzglas festsitzenden Lampenschutz so:

Bauen Sie das Quarzglas aus. ( Quarzglas reinigen/ersetzen)
- Klopfen Sie den Rotordeckel mitsamt Quarzglas vorsichtig und stetig auf eine feste Unterlage. Der Lampenschutz rutscht allmählich aus dem Quarzglas.

UVC-Lampen von OSRAM können Sie nur ohne Halteblech einsetzen. OASE empfiehtDMA, UVC-Lampen von Philips zu verwenden.

FCL0022

Quarzglas reinigen/ersetzen

Das Quarzglas ist mittels Rotordeckel im Filterkopf befestigt, so dass kein Wasser aus dem Innere den Behalters austreten kann.

• Ersetzen Sie das Quarzglas, wenn es verkratzt oder blind ist. Die Reinigungslustung der UVC-Lampe ist dann nicht mehr ausreichend.

VORSICHT

Quarzglas und UVC-Lampe können zerbrechen und Schnittverletzungen verursichen.

Führer Sie alle Arbeiten am UVC-Klärer vorsichtig durch, um Schnittverletzungen zu vermeiden.
- Vermeiden Sie Erschütterungen, Stöße und hektische Bewegungen, um Glasbruch zu verhindern.

Voraussetzung:

• Der UVC-Gerätekopf ist ausgebaut. (→ UVC-Gerätekopf ausbauen)

So gehen Sie vor:

Schalten Sie die Filterpumper aus.
- Entriebeln Sie den Rotordeckel (Bajonettverschluss auf "Schloss auf").
- Entnehmen Sie den Rotordeckel mit Quarzglas und, falls vorhanden, den Reinigungsrotor.

• Stellen Sie das Drehventil auf den Schmutzwasserauslauf, um den ggf. entstandenen Unterdruck im Behälter zu beseitigen.

• Reinigen Sie das Quarzglas. Falls Sie das Quarzglas ersetzen:

• Losen Sie die Klemmschraube undziehen Sie das Quarzglas vorsichtig mit einer leichten Schwenk- und Drehbewegung ab.
  — Reinigen Sie den O-Ring, ersetzen Sieihn bei Beschädigung.

• Fetten Sie den O-Ring mit OASE-Fett (Bestellnummer 27872) undziehen ihn uber den Kragen des Quarzglases, um Fettreste auf dem Quarzglas zu vermeiden.

• Stecken Sie das Quarzglas auf den Rotordeckel und drehen Sie die Klemmschraube bis zum Anschlag fest, sonst{lsst sich der Rotordeckel nicht einbauen.

• Prufen Sie am Reinigungsrotor die Profilabnutzung.

• Drehen Sie beim Einbau den Quarzglases den Rotordeckel bis zum Anschlag (Bajonettverschluss auf "Schloss zu"). Andernfalls können Sie den UVC-Gerätekopf nicht einbauern.

① Im Quarzglas kann sich Kondenswasser bilden. Die Kondenswasserbildung ist unvermeidbar und hat keinen Einfluss auf die Funktion und die Sicherheit.

FCL0021

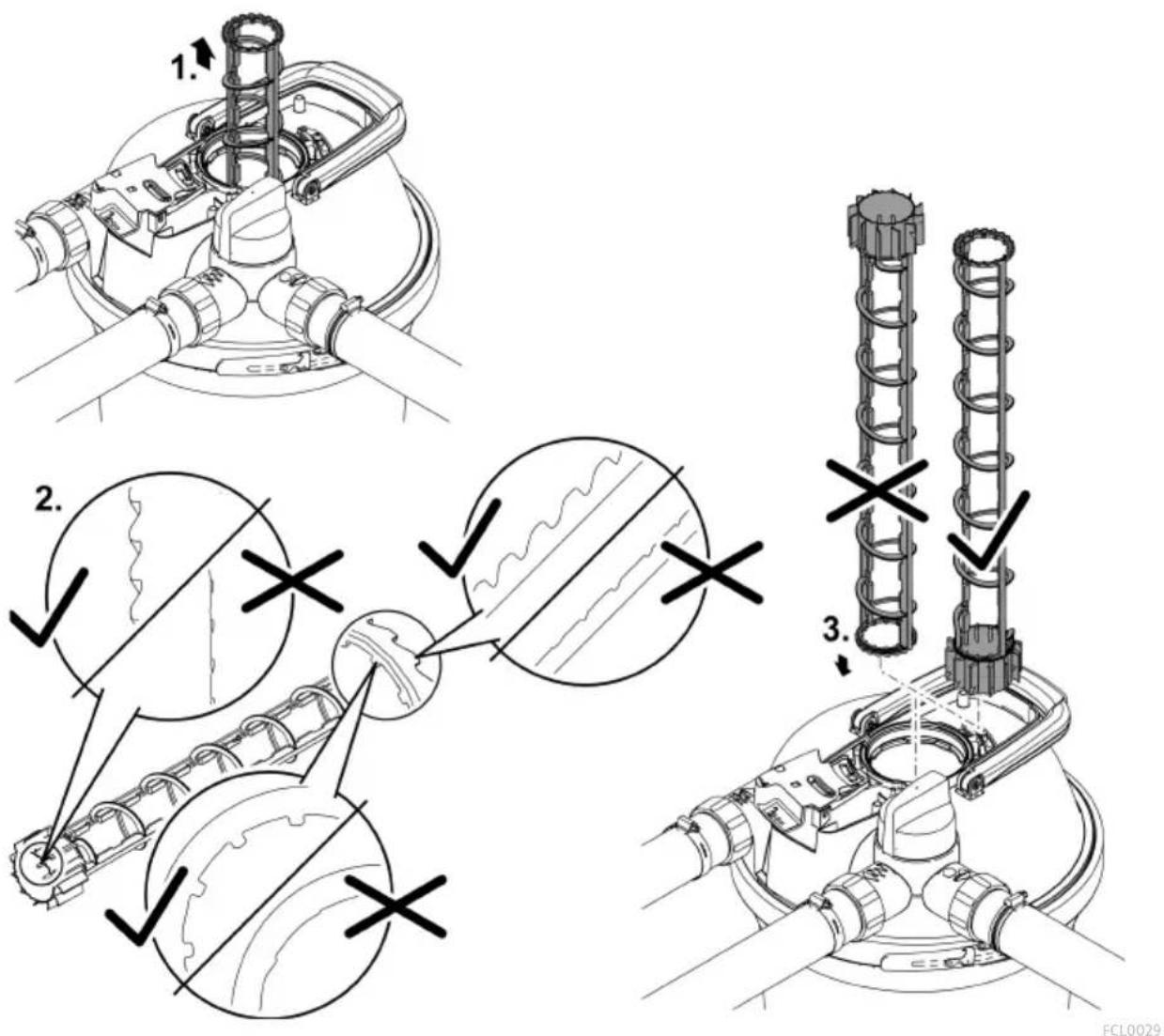

Reinigungsrotor ersetzen

Bei FiltoClear 19000 und FiltoClear 31000 sitzt über dem Quarzglas zusätzlich ein Reinigungsrotor, der durch den Wasserfluss angetrieben das Quarzglas reinigt.

• Ersetzen Sie den Reinigungsrotor, wenn er verschlissen ist.

Voraussetzung:

• Das Quarzglas ist ausgebaut. ( Quarzglas reinigen/ersetzen)

So gehen Sie vor:

• Prüfen Sie am Reinigungsrotor die Profilabnutzung an den beiden Stirnseiten und den Innenflächen.
• Bei abgenutztem Profil dreht der Reinigungsrotor schwergängig und muss ersetzt werden.
• Setzen Sie den Reinigungsrotor in das UVC-Wassergehäuse.

Verschleißsteile

DE

• Filterschäume
• UVC-Lampe, Quarzglas und O-Ring für Quarzglas
• Reinigungsrotor
• Ersatzklemmschraube
  Rohranschluss FiltoClear 19000, 31000

Außerbetriebnahme/Überwintern

Nehmen Sie das Gerät außer Betrieb bei Wassertemperaturen unter +8^ oder spätestens bei zu erwartendem Frost.

• Entfernen Sie, soweit wie möglich, das Wasser aus dem Behälter, den Schläuchen und Anschlüssen.
• Reinigen Sie alle Teile gründlich, prufen Sie das Gerät auf Schäden und ersetzen Sie beschädigte Teile.
• Lagern Sie den Filterdeckel, den UVC-Klärer und die Filtermedien trocken und frostfrei.
• Der Aufbewahrungsord muss für Kinder unzugänglich sein.
• Decken Sie den Behälter ab, so dass kein Regenwasser eindringen kann.
• Sichern Sie den in den Boden eingelassenen Behälter so, dass er kein Unfallrisiko für Menschen oder Tier darstellt.

Störungsbeseitigung

Störung	Mögliche Ursache	Abhilfe
Am Wasserauslauf tritt kein Wasser aus	Die Filterpumpeist nicht eingeschaltet	Die Filterpumpeeinschalten
	Die Zuleitungen sind verstopft	Die Zuleitungen kontrollieren und ggf. reinigen
	Das Drehventil steht nicht auf "Wasser filtern"	Das Drehventil auf "Wasser filtern" stellen
Die Durchflussleistung ist zu gaining	Die Filterschwämme sind verstopft	Die Filterschwämme reinigen
	Die Leistung der Filterpumpe ist zu ge- ring	Eine leistungsstärkere Filterpumpe verwenden
Die Kontrolleuche amUVC-Gerätekopf leuchtet nicht	Der Netzanschluss ist defekt oder der Netzstecker ist nicht gesteckt	Den Netzanschluss prüfen (Netz- stecker, Netz Sicherung)
	Der Temperaturschalter hat die UVC- Lampe abgescheltet	Die UVC-Lampe abkühlen halten
	Die UVC-Lampe ist defekt	Die UVC-Lampe ersetzen
Die Filterleistung unbefriedi- gend	Das Drehventil liegt nicht auf "Wasser filtern"	Das Drehventil auf "Wasser filtern" stellen
	Der Filter ist erst kurze Zeit in Betrieb	Noch einige Tage/Wochen warten
	Das Wasser oder der Teich ist extrem verschmutzt	Den Teich gründlich reinigen
	Der Fisch- und Tierbestand zu hoch	Richtwert einhalten
	Die Filterschwämme sind verschmutzt	Die Filterschwämme reinigen
	Das Quarzglas ist verschmutzt	Das Quarzglas und den Reinigung-s rotor reinigen
	Der Reinigungsrotor dreht schwergän- gig	Den Reinigungsrotor auf Verschleiß prüfen und ggf. ersetzen
	Der Reinigungsrotor dreht nicht auf- grund von Verschmutzung	• Den Filter reinigen • Den Reinigungsrotor reinigen • Kies aus dem UVC- Wassergehäuse und den Filter-schwammen entfernen • Filterpumpe erhöht aufstellen, um das Ansaugen von Grobschmutz zu verringnem • Pumpenschutzbeutel (Art.-Nr. 34876) für die Filterpumpe ver- wenden, um das Ansaugen von Grobschmutz zu verhindern • Bei zu geringer Durchflussleis- tung eine leistungsstärkere Fil- terpumpe verwenden

Die Verschleibgrenze der UVC-Lampe ist erreicht (zu geringe Bestrahlungs-leistung)
Die UVC-Lampesersetzen

Geratedaten

FiltoClear			5000	13000	19000	31000
UVC-Klärer	Anschlusspannung	V AC	220-240	220-240	220-240	220-240
	Netz Frequenz	Hz	50/60	50/60	50/60	50/60
	Leistungsaufnahme	W	18	24	42	60
	UVC-Leistung	W	18	24	42	60
	UVC-Lampe		18 W	24 W	36 W/42 W	55 W/60 W
			TC-L(UV-C)	TC-L(UV-C)	TC-L(UV-C)	TC-L(UV-C)
	Schutzart		IP68	IP68	IP68	IP68
	Max. zulässige Eintauch-tiefe im Wasser	m	0,1	0,1	0,1	0,1
	Länge Netzkabel	m	5	5	5	5
Min. Durchflussmenge		I/h	2500	4500	6500	8500
Max. Durchflussmenge		I/h	5000	9000	13000	17000
Max. zulässiger Pumpendruck		bar	0,6	0,6	0,6	0,6
Max. zulässiger Betriebsdruck		bar	0,2	0,2	0,2	0,2
Eingang	Anschluss		G2	G2	G2	G2
	Schlauchtüle	mm	38, 50	38, 50	38, 50	38, 50
Ausgang	Anschluss		G2	G2	G2	G2
	Schlauchtüle transparent	mm	38, 50	38, 50	38, 50	38, 50
Schmutzaus-gang	Anschluss		G2	G2	G2	G2
	Schlauchtüle transparent	mm	38, 50	38, 50	38, 50	38, 50
Anzahl Filterschämme rot			1	1	1	2
Anzahl Filterschämme blau			-	1	2	2
Anzahl Filterschämme lila			1	1	1	1
Geeignet für max. Teichvolumen		I	5000	13000	19000	31000
Geeignet für max. Teichvolumen mit Fisch-besatz			2500	7000	10000	15000
Geeignet für max. Teichvolumen mit Koi des Betriebs		I	-	-	5000	7500
Zulässige Umgebungstemperatur während des Betriebs			0 ... +35	0 ... +35	0 ... +35	0 ... +35
Zulässige Wassertemperatur			°C	+4 ... +35	+4 ... +35	+4 ... +35
Abmessungen	Länge	mm	391	391	391	391
	Breite	mm	382	382	382	382
	Höhe	mm	370	490	611	732
Gewicht	ohne Wasser	kg	8,0	8,8	9,6	10,3
	mit Wasser	kg	26	36	47	57

Zulässige Wasserwerte

Frischwasser, Teichwasser

pH-Wert		6,0 ... 9,0
Härte	°dH	8 ... 15
Freies Chlor	mg/l	<0,5
Salzgehalt	%	<0,5
Temperatur	°C	+4 ... +35

Entsorgung

HINWEIS

Dieses Gerätarf nicht als Hausmüll entsorgt werden.

Entsorgen Sie die UVC-Lampe und das Gerät über das dafür vorgesehene Rücknahme system.
Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

WARNING

Der gelder fologende restriktioner for apparatet:

Erstatt rengjoringsrotoren

Sekvens for driftstart:

Vaarallista UVC-sateilyä
