NAVODILA ZA UPORABO FiltoClear 19000 OASE

Vse elektricne naprave in instalacije izkljucite iz elektricnega omrežja, preden sezete v vodo. Drugace lahko pride do Hudih telesnih poškodb ali smrti zaradi elektricnega udara.
To napravo lahko uporabljajo otroci, stari 8 let in vec, ter osebe z zmanjsanimi telesnimi, zaznavnimi ali psihicnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja,Če so pri tem pod nadzorom ali so bileseznanjene z varno uporabo naprave in razumejo posledicne nevarnosti. Otroci se ne smejo igrati z napravo. Cišcenja in uporabniškega vzdhrževanja ne smejo izvajati otroci, ki so brez nadzora.

Varnostna navodila

Priključitev na elektricno omrežje

• Za zunanjo elektricno instalaciono veljajo posebni predpisi. Elektricno instalaciono lahko izvedeismo elektricar.
• Elektricar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zunanje elektricne instalacije. Prepozna lahko要考虑 nevarnosti ter upošteva regionalne in naci- onalne standarde, predpise in dolocila.
• Če imate kakršnakoli vprasanja in probleme, se obrnite na strokovnjaka.
• Prikljucitev naprave je dovoljena le, ce se elektrichi podatki naprave ujemajo s podatki elektrichnega napajanja.
• Napravo je dovoljeno prikljuciti le v vgrajeno vticnico, ki je v skladu s predpisi.
• Napravo morate zavarovati z varovalno napravo za okvarni tok (RCD) z odmero okvarnega toka maksimalno 30mA .
• Podaljsek napeljave in elektrichi delilnik (npr. razdelilniki z več vticnicami) morata biti primerna za uporabo na prostem (zašcitena pred škropljenjem).
• Nepokrite vtice in vticnice zašcitite pred vlago.

Varna uporaba

• Naprave ne uporabljajte, Če so elektrčni kabli ali ohišje poskodovani.
• Napravo odstranite, Če je omrežni priključni vod poskodovan. Omrežnega priključega voda ni možno zamenjati.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih.
• Uporabljaje le originalne nadomestne delie in opremo.
  Vode polagajte tak, da so zašciteni pred poskodbami in da nihc ne more pasti cznjih.
  Pri težavah se obrnite na pooblasčeni servisni center ali družbo OASE.

Pravilna uporaba

Izdelek, opisan v tem priročniku, uporabljajte le na naslednjí način:

• Za mehansko in biolosko ciscenje vrtnih ribnikov
• Ob upoštevanju tehnicih podatkov. (→ Tehnični podatki)

Zanapravo veljano naslednje omejitve:

• Ta izdelek niprimeren za splošno razsvetljavo, ampak predviden zgolj za opisan names uporabe.
• UVC-žarnice nikoli ne uporabljajte izven ohišja ali v druge namene. Sevanje UVC je tudi v majh.nih količinah škodljivo za oči in kožo.
• Nikoli ne filtrirajte drugih tekočin kot vodo.
• Ne uporabljajte v povezavi s kemikalijami,Živili, lahko vnetljivimi ali eksplozivnimi materiali.
• Nikoli ne delajte brez pretoka vode.
• Ne uporabljaje za industrijske namene.

Opis izdelka

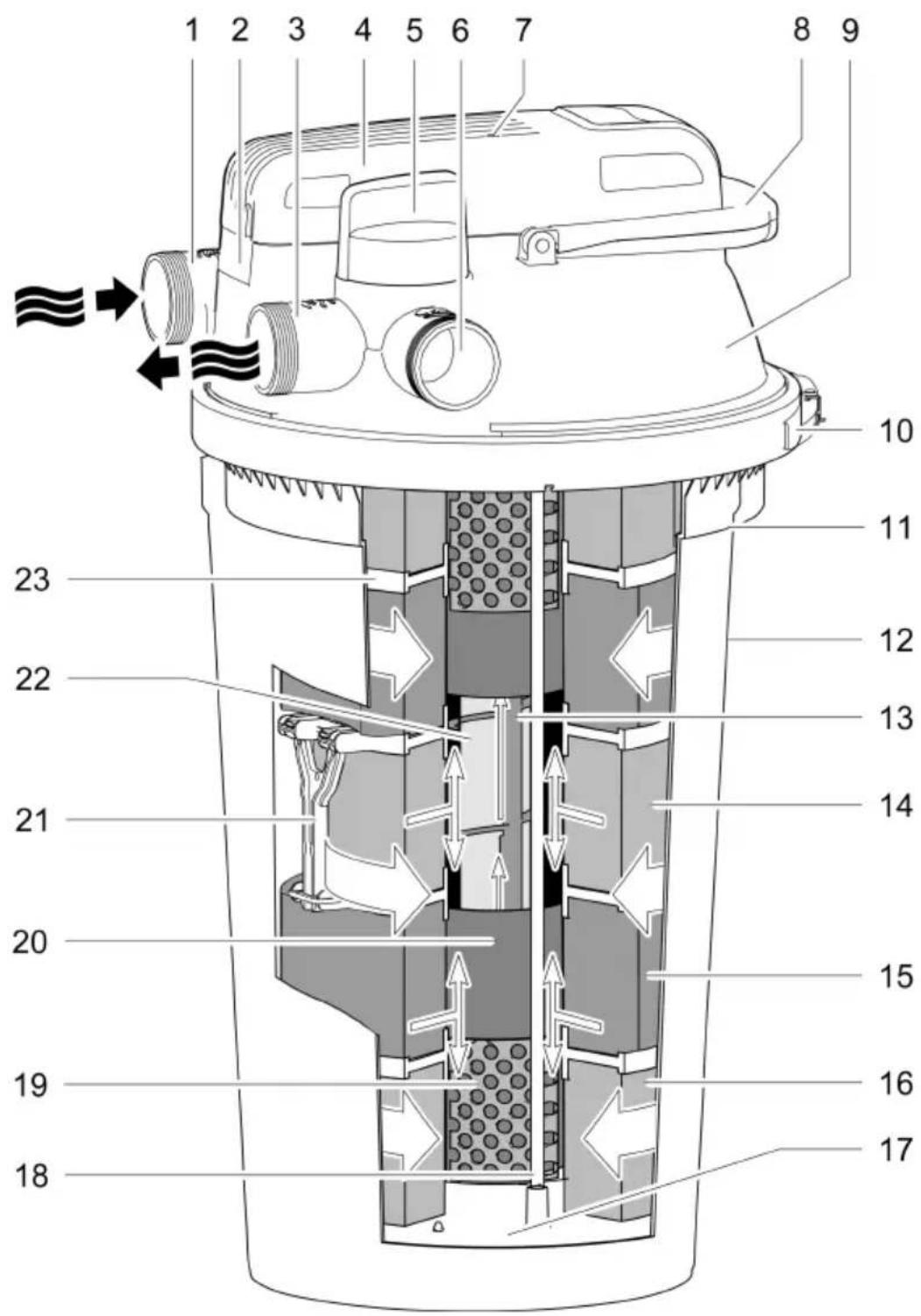

Pregled

2 Odpiralni obroč z zaklepnim vijakom za zaklepanje UVC-glave naprave

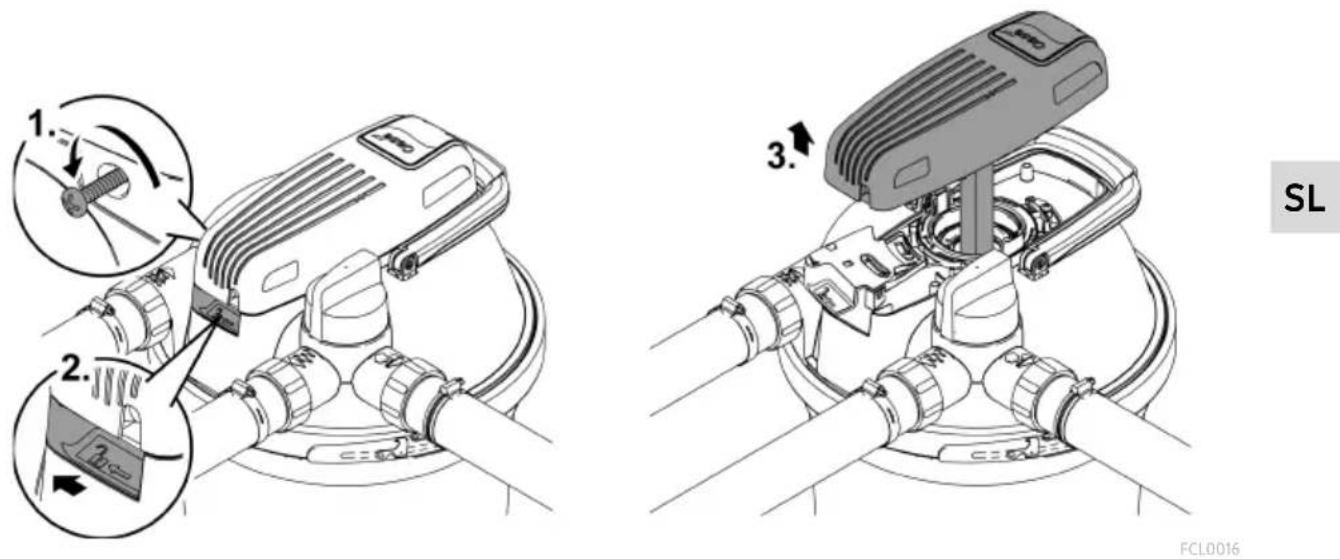

- Za odstranitev UVC-glave naprave morate odviti obroček za odpiranje.

3 Dovod vode v vodo ribnika, ki ga cistite
- Priključek G2

4 UVC-glava naprave z merilnikom temperature
- UVC-cistilnik se izklopi, ko se pregreje, in se ponovno samodejno vklopi, ko se ohladi

5 Rotacijski ventil za preklapljanje med odtokom vode in izhodom umazane vode

6 Izhod za umazano vodo pri ciscenju filtrirne gobe
Priključek G2

7 Kontrolna lučka za preverjanje delovanja UVC-cistilnika
8 Ročaj za cisčenje

• S potegom se filtrirne gobe stisnejo in odstranijo delci umazanine

9 Pokrov filtra
10 Vpenjalni obroč za pritrditevPokrova filtrna posodo
11 Oznaka za njvečjo globino
12 Zbiralnik

13 Cišcenje rotorja, cisti kremencveo steklo med delovanjem
- Samo pri modelu FiltoClear 19000, 31000

14 Filtrirna goba, modra (10 ppi)
15 Filtrirna goba, rdeca (30 ppi)
16 Filtrirna goba, vijolična (20 ppi)

17 Zaključna plošča za filtranske gobe je povezana z dvema Čistilnama palicama
18 Cistilna palica, povezujc cistilni rocaj in zakljucno plošco
19 Mreznacev,ki ohranja filtrirne gobice na razdalji od ohijsa vode UVC
20 UVC-ohisje za vodo, dovaja vodo do UVC-zarnice
21 Distancniki, ki povezujeo dve distancni plošci

• Distančniki preprećujejo stiskanje filtrirnih gob zaradi teže zgornjih filtrirnih gob

22 Kremencévo steklo z notranjo UVC-žarnico
23 Distančna plošča je namešćena med dvema filtrirnima gobama

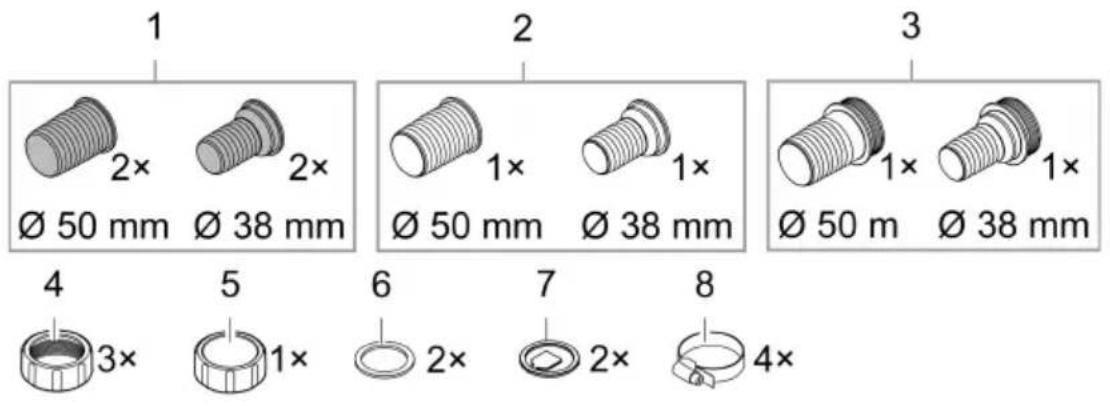

Prikljuci za montažo

1 Navojni priključek, prozoren
- Uporaba: odvod vode, odvod umazane vode
2 Navojni priključek, Črn
- Uporaba: Dovod vode
3 Navojni priključek, crn z zunanjim G2 navojem
- Uporaba: Odprt konec cevi za umazano vodo inPokrovcek privijte na zunanji navoj
4 Mattice priključka G2 za pritrditev navojnega priključka
5 Pokrovcek G2 za zapiranje odvoda umazane vode
6 Plosko tesnilo navojnega priključka, crno inPokrovček
7 Zastavica pretoka za navojni priključek, prozoren
8 Cevna sponka

Opis funkcjij

Filtrirna Črpalka potisne vodo v tlačno neprepustno posodo, v kateri gre skozi različne stopnje Čišćenja in se nato vrne v ribnik.

Stopnja cisćenja»Filtriranje«

Voda teče skozi filtrirne gobe. Filtrirne gobe zadržijo mehanske umazanije. Usedline in bioblato se usedejo na dno posode. Na filtrirnih gobah se naselijo bakterije, ki so v pomoč, sj biolosko Čistijo vodo. Dejavne postanejo pri temperaturi vode +10 °C.

Filtrska goba	Lastnosti
Modra (10 ppi)	Visoka hitrost pretoka
Vijolična (20 ppi)	Naselitev bakterij za nitrifikacijo, ki pretvorijo amonij najprej v nitrit in nato v nitrat
Rdeča (30 ppi)	Nizka hitrost pretoka Naselitev bakterij za nitrifikacijo in denitrifikacijo, ki pretvorijo nitrat v dušik.

Stopna Čišćenja »UVC-sevanje«

Voda se obseva z UVC-svetlobo vode UVC-čistilnika. Lebdeće alge odmrejo, povzročitelji bolezni so uniceni.

Obvod

Obvod zagotavlja, da je samo priblizno 70% vode obsevane z UV-C-svetlobo. Na ta način dosežemo zadostno dozo sevanja tudi pri visokem pretoku.

Bioloski učinek Čišćenja

Največji bioloski učinek Čišćenja je dosežen, ko so filtrirne gobe popolnama kolonizirane s filtrinimi bakterijami. Pri uporabi novih filtrirnih gob lahko kolonizacijaTRAJa nekaj tednov. Z dodajanjem začetnih bakterij lahko občutno pospešite kolonizacijo.

Ciscenje filtrirnih gob

Umazano vodo, ki se pojavi pri cischenu filtrirnih gobic, lahko uporabite za gnojenje vrta.

Priporočena filtrirna Črpalka

	FiltClear
	5000	13000	19000	31000
AquaMax Eco Premium	5000	9000	13000	17000

Simboli na napravi

IP68 0.1 m	Naprava je odporna na prah, popolnoma zašcitena pred dotikom in zašcitena pred trajno potopitvijo do globine 0,1 m.
	Nevarno UVC-sevanje
	Naprave ne izpostavljaje neposrednemu sončnemu sevanju.
	Napravo varujte pred zmrzaljo.
	Naprave ne odvrzite med običajne gospodinjske odpadke
	Preberite navodila za uporabo

Postavitev in priklop

Postavitev naprave

Pri načrtovanju upoštevajte:
Pri uporabi v plavalnem ribniku: Napravo postavite na razdaljo najmanj 2 m od vode.
- Pri uporabi v ribniku: Napravo lahko postavite neosredno na rob ribnika.
- Tlačnega filtra ne izpostavljajte neposrednemu soncnemu sevanju.
- Povratni tok postavite v ribnik tak, da voda tece nazaj v ribnik na primer preko potoka. S tem se voda tudi obogati s kiskom.
Dovod v ribnik je lahko njvec 2 m nadPokrovom filtra.

Zakopavanje tlačnega filtra

Zakopana posoda je komaj vidna. FiltoCap stone grey (št. artickla 77831), ki je na voljo kot dodatek zaPokrov filtra, se odlicno vklopi vPokrajino ribnika.

V blizini ribnika izkopljite luknj, v katero postavite posodo do najvejcje globine zakopa.
- Podlaga mora biti trdna in ravna.

FiltClear	Globina vkopa h
5000	0,12 m
13000	0,24 m
19000	0,36 m
31000	0,48 m

Tlačni filter postavite na ravna tla

Če tlacnegafiltra ne zakopljete,ga postavite na manj vidno mesto,npr.skrito za grmovjem.

• Napravo postavite v blizini ribnika.
• Podlaga mora biti trdna in ravna.

FCL0011

Vzpostavitev priključkov

Na tlačni filter lahko prikljucite cevi s premerom 38 mm ali 50 mm. Ustrezni cevni nastavki so vsebovani v obsegu dobave.

① Uporabite cevi s premerom 50 mm, da je izguba tlaka v ceveh chim nižja.
① Ce za zagon uporabljate zaganjalnik filtra, ga vstavite v posodo pred naslednjimi koraki sestavljania.

• Pokrov filtra lahko lazie odstranite, ce najprej odstranite vse cevi sPokrova filtra.

Povezovanje dovoda

Za povezavo med izhodom crpalke filtra in vhodom tlacnegafiltra uporablajte samo tlacne cevi, ki so odobre ne za majmanj najvisji tlak crpalke.

• Cev na navojni priključek vedno pritrdite s cevno objemko.

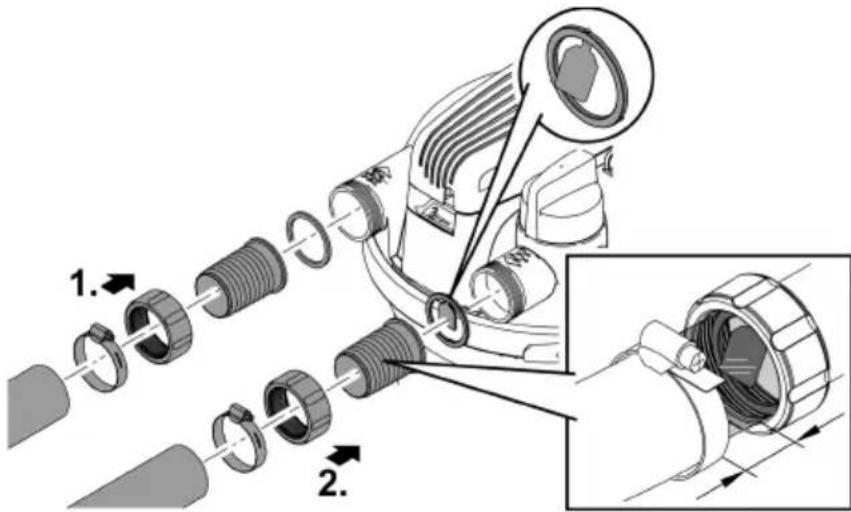

Povezovanje odvoda

Uporabite prozoren navojni priključek z zastavico pretoka. V prozornem navojnem priključku lahko po filtriranju ocenite kakovost vode. Na zastavici pretoka lahko ocenite pretok vode.

• Potisnite cev na navojni priključek tak, da ostaneta dva segmenta navojneg a priključka prosta.
• To vam omogoča dovolj veliko vidno polje v navojnem priključku.
• Cev na navojni priključek vedno pritrdite s cevno objemko.

Umazano vodo, ki nastane pri ciscenju lahko uporabite za gnojenje. Prikljucite cev, ki jo napeljete na primerno mesto (npr. postelja).

Uporabite prozoren navojni priključek z zastavico pretoka. Prek prozornega navojnega priključka lahko ocenite stopnjo kontaminacje vode pri cisćenju filtrirnih gob. Na zastavici pretoka lahko ocenite pretok vode.

• Potisnite cev na navojni priključek tak, da ostaneta dva segmenta navojneg a priključka prosta.
• To vam omogoca dovolj veliko vidno polje v navojnem priključku.
• Cev na navojni priključek vedno pritrdite s cevno objemko.
• Na izhodu cevi namestite crni navojni priključek z G2 zunanjim navojem. Zaprite navojni priključek sPokrovčkom in ploskim tesnilom.

NASVET

Zaprite izpust umazanje ali izpust cevi, ki je nanj povezan sPokrovčkom in ravnim tesnilom. To preprećuje nenamerno praznjenje ribnika. Pokrovček odstranite samo za odvajanje umazane vode.

FCLO028

NASVET

Naprava bo unicena, ce jo boste uporabljali s sencnikom. Vsebuje obcutiljive elektricne sestavne dele.

Naprave ne smete prikljuciti v sencni prikljucek.

Cisto bioloske bakterije Oase AquaActiv BioKick aktivirajo biologijo filtra in v nekaj tednih zagotovijo popolno delovanje vašega filtra za ribnik. Takoj začnejo razstrupjanje nitrita, amonija in amoniaka. Priporočamo, da Oase AquaActiv BioKick napolnite v posodo

pri prvem zagonu,
- po ročnem pranju ali zamenjavi filtrirnih gob,
- po daljsem chasu zaustavitve ali ob ponovnem zagonu po zimskem premoru.

Zaporedje zagona:

1. Po potrebi dodajte Oase AquaActiv BioKick v posodo. ( Snemanje/namestitevPokrova filtra)
2. Preverite cevi, tesnilniPokrov za izpust umazane vode in vpenjalni obroc z varnostnim zapahom za tesno prileganje.
3. Nastavite vrtljivi ventil na «Filtriranje vode«.
4. Vklopite crpalko za ribnik.

5. Ne vklopite UVC-čistilnika, dokler voda ne priteće iz odvoda za vodo. (→Vklop/izklop UVC-čistilnika)

6. UVC-čistilnika nikoli ne uporabljajte brez pretoka vode.

7. Če uporabljate Oase AquaActiv BioKick. mora UVC-čistilnik biti izključen za 24 ur. S tem do-sežemo optimalen učinek startersikh bakterij.

Vklop/izklop UVC-čistilnika

• Vklop: Omrežni vtič prikljucite v omrežno vticnico.
  — Naprava setakoj vklopi.
  -Vkliuci se kontrlna lucka.
• Na zastavici pretoka na odvodu lahko ocenite pretok vode.
• Izklop: Omrežni vtic izvlecite iz omrežne vticnice.

FCL0015

Delovanje

Tlačni filter lahko uporabljate med celotnosezono (vklopljeni sta Črpalka filtra in Čistilec UVC).

Pri temperaturah vode pod 10^ bioloski filter vecn aktiven.
- Če je temperatura vode pod 8°C ali najkasneje, ko se pričakuje zmrzal, morate napravo izklopiti. (→ Prekinitev uporabe/prezimovanje)

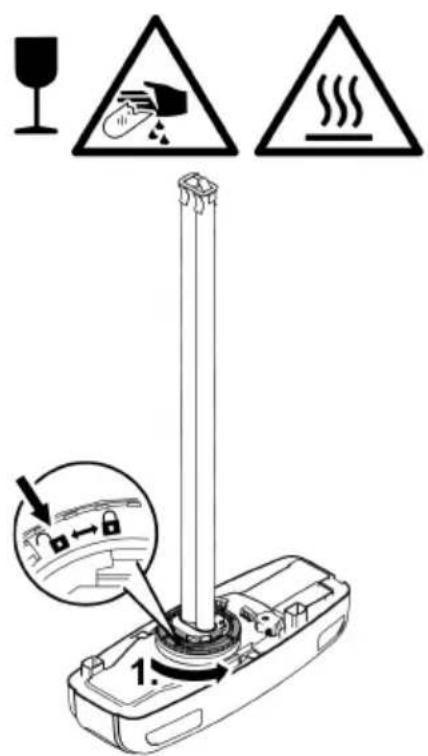

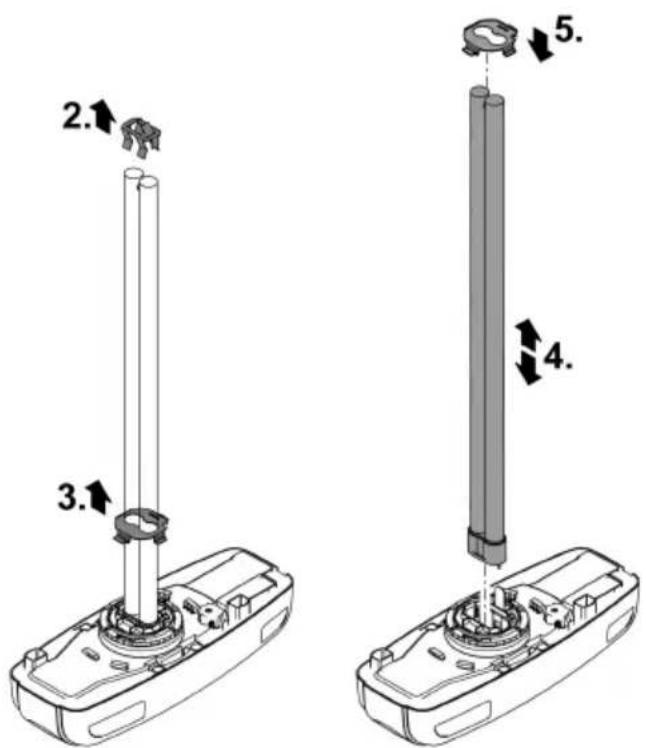

- UVC-žarnica je obrabni del. UVC-žarnico zamenjaje po dolocenemČasu, da zagotovite optimno delovanje filtra. (→ Menjava UVC svetilke)

Cischenje in vzdhrzevanje

NASVET

Ne uporabljaje agresivnih cistil ali kemičnih raztopin. Ta sredstva lahko poskodujejo ohisje, vplivo na delovanje naprave in skodujejo zivalim, rastlinam ter okolju.

• Ohišje Čistite samo z zunanje strani s Čisto vodo in mehko krtaco.

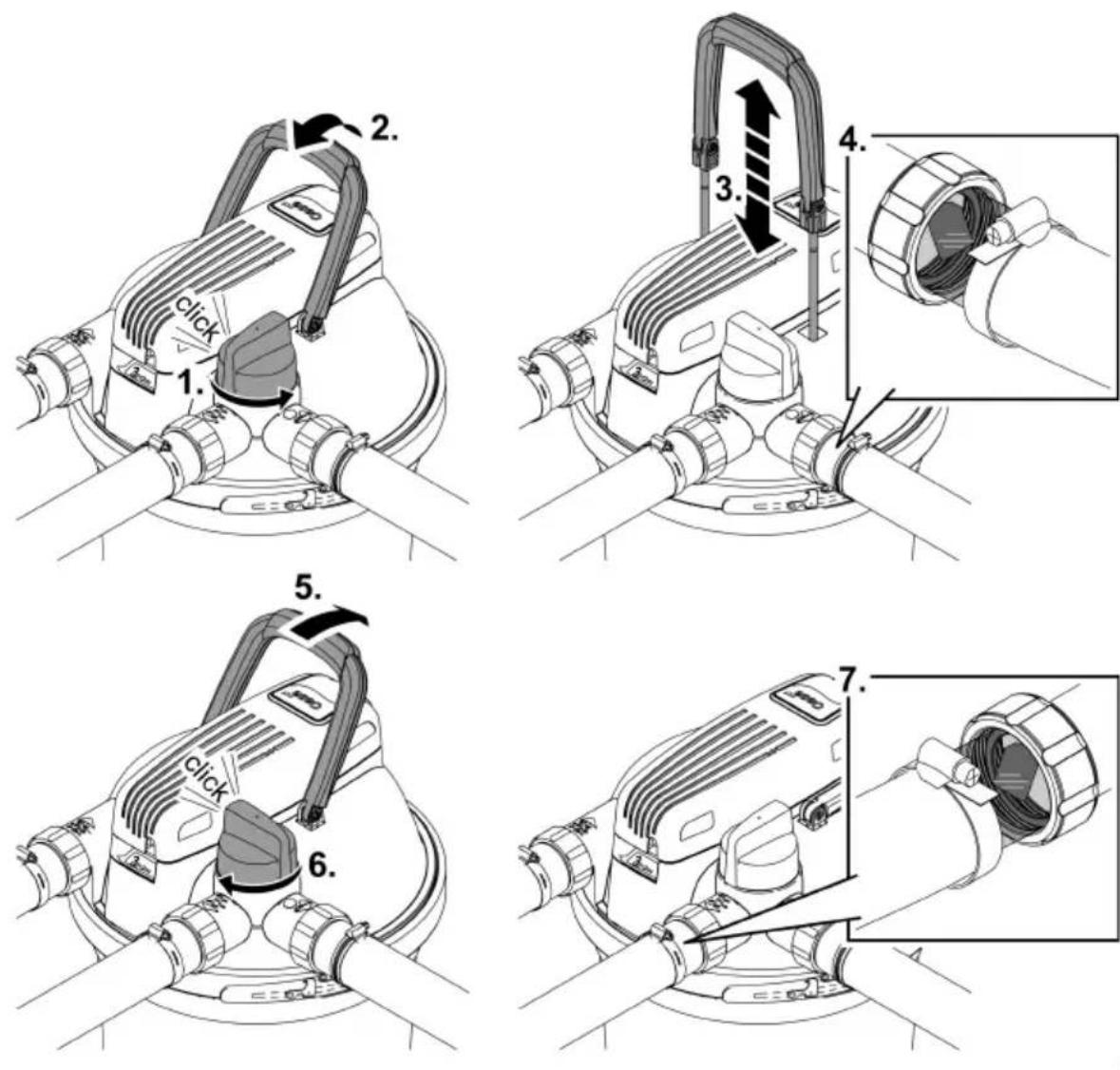

Očistite filtrirne gobe

S fungcijo za enostavno ciscenje Easy-Clean očistite filtrirne gobe. Filtrira na Črpalka se med ciscenjem vklopi, tak do umazano vodo odvaja iz tlačnegafiltra.

• Z delovanjem vrtljivega ventila usmerjate vodo v posodi do odvoda umazane vode. Umazana voda takno ne tece nazaj v ribnik.

Najprej odstranitePokrovcekz odvodne cevi za umazano vodo.

• Filtrine gobe stisnete tak, da povlecete za cistilni rocaj. Delci umazanije se zrahljajo in tecejo z vodo preko odvoda umazane vode na primer naVRTNO gredo.
• Pretok vode lahko nadzirate preko prozornih navojnih priključkov in na odvodu umazane vode lahko med cisćenjem vidite, kako umazana je voda. Ko je voda Čista, nastavite vrtljivi ventil na-zaj na «Filtriranje».
• Po ciscenju zaprite cev za umazano vodo ali zašcitno odprtino za vodo sPokrovčkom in plošćatim tesnilom.

Snemanje/namestitevPokrova filtra

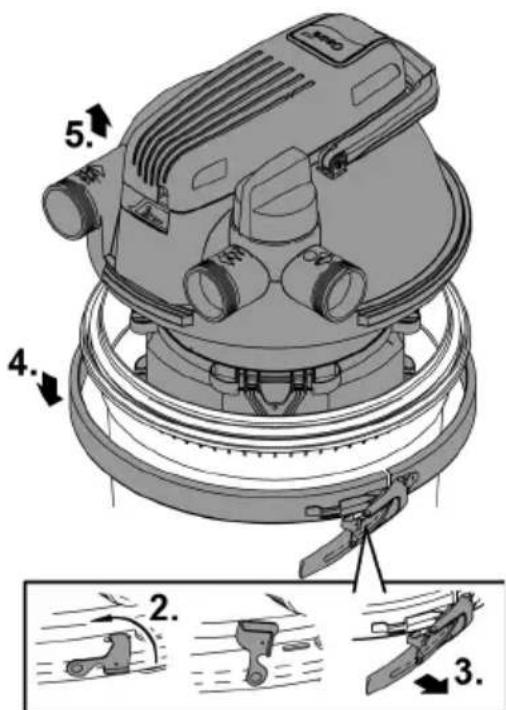

OdstranjevanjePokrova filtra

Postopek je naslednji:

• Izklopite filtrirno Črpalko in iztaknite vtič omrežnega napajalnika UVC-čistilca iz omrežne vtičnice.
• Odstranite vse cevi sPokrova filtra (odvijte navojne priključke).
• Sprostite varnostni zapah.
• Če je varnostni zapah trd, uporabite ploske klesce.
• Odprite vpenjalni obroč in odstranitePokrov filtra.

FCLO018

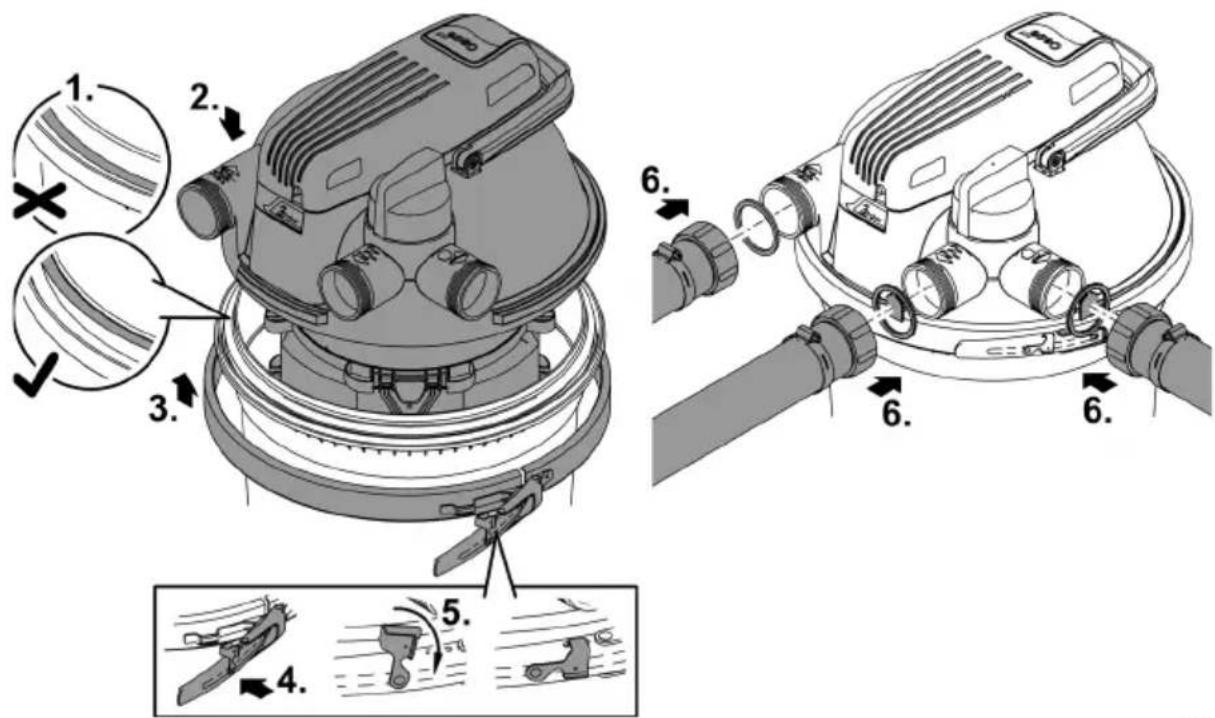

NamestitevPokrova filtra

• Prepričajte se, daß je O-obroč na posodi pravilno namešćen na robu posode.
• Tesnilo navlažite z vodo ali po potrebi namastite tesnilo, da glavo filtra lažje pritisnete na posodo.
• Enakomerno in močno pritisnitePokrov filtra na posodo do konca.
• Pokrov filtra mora popolnama in do prislona nalegati na posodo, sicer vpenjalega obroca ni mogoće zapreti.
• Pokrov filtra pritrdite z vpenjalnim obročem in namestite varovalni obroč.
• Varnostni zapah preprecuje nenamerno popuschanje vpenjalega obroca in s tem nenadzorovano uhajanje vode iz ribnika.
• Če je varnostni zapah trd, uporabite ploske klesce.
• Namestite vse cevi sPokrova filtra (privijte navojne priključke).

FCL0019

Čišćenje naprave in pranje ali zamenjava filtrirnih gob

Skozi mehsanko obremenitev in obicajno staranje se filtrirne gobe obrabijo.

Ob začetku sezone vstavite nové filtrirne gobe.

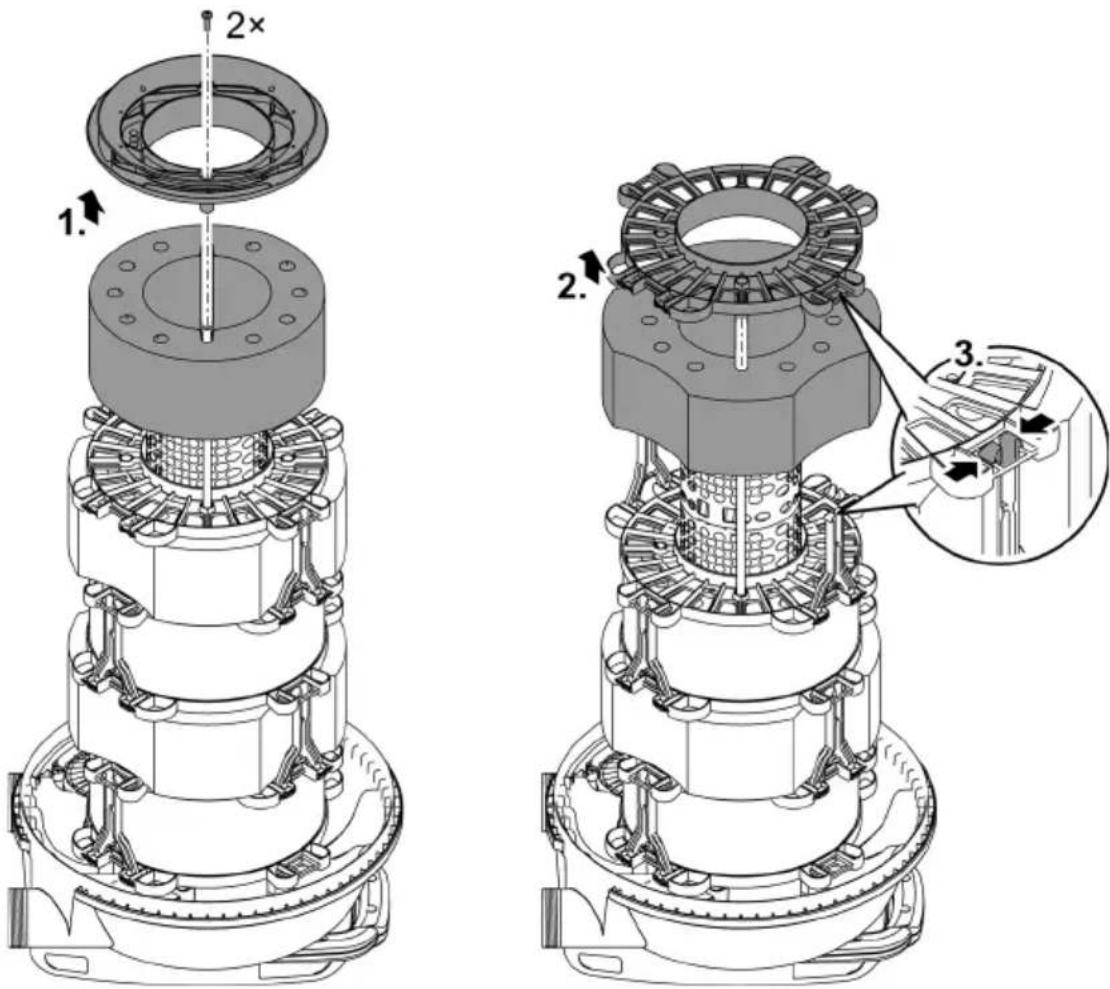

Razstavljanje paketa filtrirne gobe

Predpogoj:

• Pokrov filtra je odstranjen. (→ OdstranjevanjePokrova filtra)

Pokrov filtra postavite z glavo navzdol na mehko, cisto povrsino, tak do so filtrinne gobe obrjene navzgor.

• Odvijte dva vijaka, odstranitePokrov in odstranite prvo filtrirno gobo.
• Za vsako dodatno filtrirno gobo popustite dva distancnika in odstranite distancno podlozko in filtrirno gobo.

FCL002

Cischenje

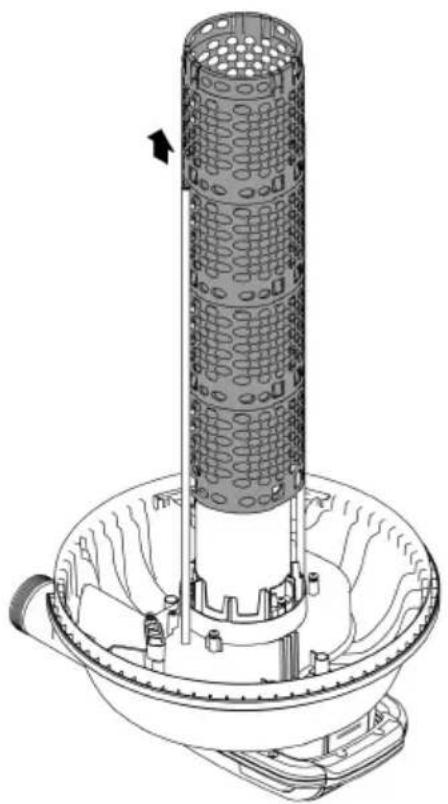

Z močnim vodnim curkom očistite posodo, vpenjalni obroč,Pokrov filtra, UVC-ohišje za vodo in mrežno cev.
- Mrežno cev lahko povlečete tak, da jo povlečete in istočasno obrnete v smeri urinega kazalca.
- Filtrirne gobe operite takto, da jih mo窍 stisnete pod tekoc o vodo.
- Po potrebi jih zamenjaje.

FCLO030

SL

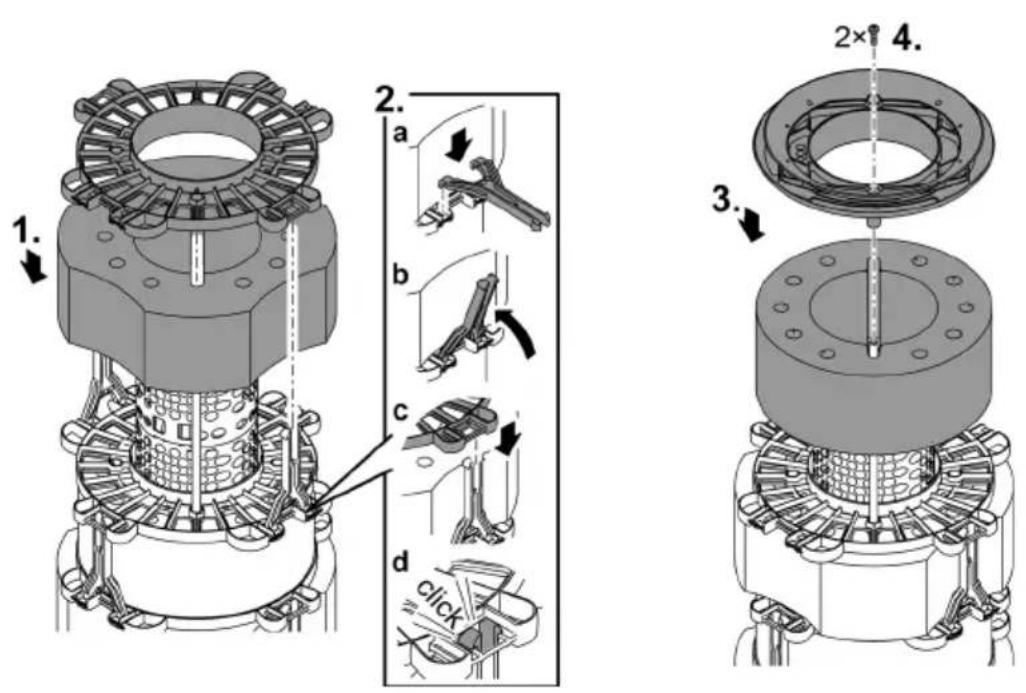

Sestavljanje paketa filtrirne gobe

• Filtrrine gobe potisnite na mrežasto cev v predvidenem vrstnem redu. ( Zaporedje namesti tve filtrirnih gob)
• Na vsako filtrirno gobo nameite distancno podložko, ki jo pritrdite z dvema distancnikoma. - Vstavite distancnik do prislona v distancno plošco in ga pritrdite z rahlim obracanjem.
• Na zadnjo filtrirno gobo (vijolichna, 20 ppi) namestite zakljucno plošco. Zakljucno plošco pritrdite na obe Čistilni palici z dvema vijakoma.
• Pokrov filtra postavite na posodo. ( NamestitevPokrova filtra)

FCL002

Zaporedje namestitve filtrinih gob

	FiltoClear 5000	FiltoClear 13000	FiltoClear 19000	FiltoClear 31000
	30 ppi	30 ppi	10 ppi	30 ppi
	20 ppi	10 ppi	30 ppi	10 ppi
		20 ppi	10 ppi	30 ppi
			20 ppi	10 ppi
				20 ppi

Odstranjevanje/namestitev UVC-glave naprave

PREVIDNO

Ultravijolichno sevanje UVC-zarnice lahko poskoduje oci in kozo.

UVC-svetilke nikoli ne uporabljaje zunaj njenega ohisja ali v poskodovanem ohisju.
- Napravo izkljucite iz omrežja, preden začnete z vzdřevalnimi deli ali preden zamenjate UVC svetilko.

PREVIDNO

Kremenovo steklo in UVC-žarnica se lahko zlomita in povzročita ureznine.

Bodite previdni med delom na UVC cistilcu, da se izognete telesnim poškodbam.
Izogajte se tresljagem, udarcem in hitrim premikom, da preprecite zlom stekla.

Iz varnostnih razlogov lahko UVC svetilko vklopite šele, ko je UVC Čistilec ustrezno vgrajen v napravo.

Odstranite UVC-glavo naprave

Postopek je naslednji:

• Najprej izvlecite omrežni vtic UVC-cistilnika, preden odstranite UVC-glavo enote.
• Odstranite blokirni vijak, popustite odpiralni obroč in odstranite UVC-glavo enote.

• Če ne morete odstraniti UVC-glave naprave, se je v kremencevem steklu nabral podtlak, ko se je UVC-žarnica ohladila.

• Ukrep: Vklopite UVC-čistilnik. Toplota UVC-žarnice odstrani podtlak in UVC-glava naprave se z vokom potisne navzgor. Izvlecite omrežni vtic UVC-čistilnika in odstranite UVC-glavo enote.

Namestitev UVC-glave naprave

• Odstranjena UVC-glava naprave. ( Odstranite UVC-glavo naprave)
• Uporablja se lahko samo takšne UVC-žarnice, katerih oznaka in moč ustrezata navedbam na tipski tablici. (→ Tehnični podatki)

Postopek je naslednji:

• Demontaža: Zavrtite bajonetni obroč do položaja «odprt zaklep«, takо da lahko odstranite pri-trdilno plošco in UVC-žarnico.
  Vgradnja: Obračajte bajonetni obroč, da se «zaklene« do konca. V nasprotnem primeru ne mo-ro-te namestiti UVC-glave naprave.

• Ob dobavi je na steklo UVC-žarnice namescen sčitnik zažarnico kot transportna zašcita. Zašcitažarnice za delovanje ni potrebna in je ni treba znova namestiti.

① Ce je potrebno, odstranite zašcitio Žarnice, ki je zataknjena v kremencvevo steklo, kot sledi:

• Odstranite kremenevo steklo. ( Čišcenje/zamenjava kremenevega stekla)
• Pokrov rotorja skupaj s kremencevim steklom previdno in enakomerno potrkajte po trdni povrsini. Zašcitažarnice postopoma zdrsne iz kremencvega stekla.

Uporabite Iahko samo UVC-žarnice OSRAM brez pritrdilne plošće. OASE zato priporoča uporabo UVC-žarnic Philips.

FCL0022

Ciscenje/zamenjava kremencevega stekla

Kremencve steklo je pritrjeno na glavo filtra s Pokrovom rotorja, tak o da voda ne more uhajati iz notranjosti posode.

• Zamenjalte kremencévo steklo, Če je opraskano ali motno. Učinkovitost Čišćenja UVC-žarnice takrat ne zadostuje več.

PREVIDNO

Kremenovo steklo in UVC-žarnica se lahko zlomita in povzročita ureznine.

Bodite previdni med delom na UVC cistilcu, da se izognete telesnim poskodbam.
Izogajte se tresljagem, udarcem in hitrim premikom, da preprecite zlom stekla.

Predpogoj:

• Odstranjena UVC-glava naprave. ( Odstranite UVC-glavo naprave)

Postopek je naslednji:

• Izklopite filtrirno Črpalko.
• OdklenitePokrov rotorja(bajonetnaključavnica na»odprt zaklep').

• OdstranitePokrov rotorjaskremencevim steklom in,ce obstaja,cistilni rotor.

• Nastavite vrtljivi ventil na odvodu umazane vode, da odstranite morebitni negativni tlak, ki bi se lahko razvil v posodi.

• Očistite kremencévo steklo. Če kremencévo steklo zamenjate:

• Odvijte vpenjalni vijak in previdno smemite kremencveo steklo z rahlim nihanjem in vrtenjem.

• Očistite tesnilni obroč, če je poškodovan, ga zamenjajte.

• Namažite tesnilni z mastjo OASE (st. narocila 27872) in ga povlecite Čez obrobo kremencévega stekla, da se izognete ostankom masčobe na kremencevem steklu.

• Kremencévo steklo postavite naPokrov rotorja in privijte vpenjalni vijak do konca, sicerPokrova rotorja ni mogoče namestiti.

• Preverite obrabo profila na chistilnem rotorju.

• Pri namesčanju kremencévega stekla obrnitePokrov rotorja do konca (bajonetna ključavnica na »zaprt zaklep«). V nasprotnem primeru ne morete namestiti UVC-glave naprave.

V kremencevem steklu lahko nastane kondenz. Nastajanje kondenza je neizogibno in ne vpliva na delovanje in varnost.

FCL0021

Zamenjava Čistilnegā rotorja

Nad FiltoClear 19000 und FiltoClear 31000 kremencevim steklom je tudi cistilni rotor, ki ga poga-nja tok vode, ki cisti kremenovo steklo.

Zamenjajte cistilni rotor, ko jeOCRabljen.

Predpogoj:

• Odstranjeno kremencevo steklo. (→ Čišcenje/zamenjava kremencevega stekla)

Postopek je naslednji:

• Na Čistilnem rotorju preverite obrabo profila na obeh koncih in notranjih povrsinah. - Če je profilOCRabljen, se Čistilni rotortežko vrti - morate ga zamenjati.
• Cistilni rotor postavite v UVC-ohišje za vodo.

Deli, ki se obrabo

• Filtrine pene
• UVC-žarnica, kremenovo steklo in O-obroč za kremenovo steklo
• Cistilni rotor
  Nadomestni objemni vijak
  Cevni priključek FiltoClear 19000, 31000

Prekinitev uporabe/prezimovanje

Napravo izklopite pri temperaturah vode pod +8^ ali najkasneje, ko se pričakuje zmrzal.

• Kolikor je mogoče, odstranite vodo iz posode, cevi in priključkov.
• Temeljito očistite vse dele, preverite, ali je naprava poškodovana in poškodovane dele zamenjaje.
• Pokrov filtra, UVC-čistilnik in filtrirni medij hranite na suhem mestu, zašcitenem pred zmrzaljo. - Mesto shranjevanja mora biti izven dosega otrok.
• PosodoPokrijte, da preprecite vstop dezevnice.
• Posodo, vgrajeno v tla, zavarujte takto, da ne predstavlja nevarnosti nesreč za ljudi aliŽivali.

Odpravljanje motenj

Okvara	Možni vzrok	Ukrep
Iz odprtine za vodo ne priteće voda	Filtrirna Črpalka ni vklopljena	Vklopite filtrirno Črpalko
	Blokirani napajalni vodi	Preverite dovodne vode in jih po potrebi očistite
	Vrtljivi ventil ni v položaju »Filtrira-nje vode«	Nastavite vrtljivi ventil na»Filtrirana- nje vode«
Prenizek pretok	Filtrirne gobe so zamašene	Očistite filtrirne gobe
	Zmogljivost filtrirne Črpalke je pre-nizka	Uporabite močnejšo filtrirno Črpalko
Kontrolna lučka na glavi UVC-naprave ne sveti	Omrežni prključek jePokvarjen ali omrežni vtič ni priključen	Preverite omrežni prključek (omrežni vtič, omrežna varovalka)
	Temperaturno stikalo je izklopilo UVC-žarnico	Počakajte, da se UVC-žarnica ohladi
	UVC-žarnica je okvarjena	Zamenjale UVC-žarnico
Zmogljivost filtra ni zadovoljiva	Vrtljivi ventil ni v položaju »Filtrirana- nje vode«	Nastavite vrtljivi ventil na»Filtrirana- nje vode«
	Filter deluje šele kratek Čas	Počakajte še nekaj dni/tednov
	Voda oziroma ribnik je zelo onesna- zen	Temeljito očistite ribnik
	Prevelika populacija rib in Živali	Upoštevajte orientacijski vrednost
	Filtrirne gobe so onesnăžene	Očistite filtrirne gobe
	Kremenovo steklo je umazano	Očistite kremenčevo steklo in Čistilni rotor
	Čistilni rotor se vrti počasi	Preverite, ali je Čistilni rotor obrab-ljen in ga po potrebi zamenjale
	Čistilni rotor se zaradi onesnăženja ne vrti	Očistite filter Očistite Čistilni rotor Odstranite gramoz iz UVC-ohišja za vod in filtrirnih gob Dvignite filtrirno Črpalko, da zmanjsate sesanje grobe uma-zanije Za filtrirno Črpalko uporabite za-šcitno vrečko za Črpalko (št. arti-kla 34876), da preprečite sesanje grobe umazanije. Če je pretok prenizek, uporabite močnejšo filtrirno Črpalko
	Dosežena je meja obrabe UVC-žarnice (prenizka moč sevanja)	Zamenjale UVC-žarnico

Tehnicni podatki

Podatki onapravi

Filtoclear			5000	13000	19000	31000
Najv. dovoljen UVC-čistilnik	Priključna napetost	V AC	220–240	220–240	220–240	220–240
	Omrežna frekvenca	Hz	50/60	50/60	50/60	50/60
	Nazivna moč	W	18	24	42	60
	Moč UVC	W	18	24	42	60
	UVC-žarnica		18 W	24 W	36 W/42 W	55 W/60 W
			TC-L(UV-C)	TC-L(UV-C)	TC-L(UV-C)	TC-L(UV-C)
	Razred zaščite		IP68	IP68	IP68	IP68
	Največja dovoljena glo-bina potopitve v vodo	m	0,1	0,1	0,1	0,1
	Dolžina omrežnegа kabla	m	5	5	5	5
Najmanjiši pretok		I/h	2500	4500	6500	8500
Največji pretok		I/h	5000	9000	13000	17000
Najv. dovoljeni tlak Črpalke		bar	0,6	0,6	0,6	0,6
Najv. dovoljeni obratovalni tlak		bar	0,2	0,2	0,2	0,2
Vhod	Priključek		G2	G2	G2	G2
	Cevni nastavek	mm	38, 50	38, 50	38, 50	38, 50
Izhod	Priključek		G2	G2	G2	G2
	Navojni prilkjuček, prozo-ren	mm	38, 50	38, 50	38, 50	38, 50
Izhod za uma-zanijo	Priključek		G2	G2	G2	G2
	Navojni prilkjuček, prozo-ren	mm	38, 50	38, 50	38, 50	38, 50
Številrdečih filtrirnih gob			1	1	1	2
Število modrih filtrirnih gob			-	1	2	2
Število vijoličnih filtrirnih gob			1	1	1	1
Primerno za najv. prostornino ribnika		I	5000	13000	19000	31000
Primerno za največji volumen ribnika z ri-bami		I	2500	7000	10000	15000
Primerno za največji volumen ribnika s koi krapi		I	-	-	5000	7500
Dovoljena temperatura okolice med delo-vanjem		°C	0 ... +35	0 ... +35	0 ... +35	0 ... +35
Dovoljena temperatura vode		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Mere	Dolžina	mm	391	391	391	391
	Širina	mm	382	382	382	382
	Višina	mm	370	490	611	732
Teža	brez vode	kg	8,0	8,8	9,6	10,3
	z vodo	kg	26	36	47	57

Dovoljene vrednosti vode

Sveža voda, voda v ribniku

pH-vrednost		6,0 ... 9,0
Trdota	°dH	8 ... 15
Prosti klor	mg/l	<0,5
Vsebstost soli	%	<0,5
Temperatura	°C	+4 ... +35

Odlaganje opadkov

NASVET

Te naprave ne smete zavreci med gospodinjske odpadke.

• Odstranite UVC-žarnico in napravo skozi za to predviden system sprejemanja odpadkov.
  Pred tem naredite napravo neuporabno tak, da odrezete kabel.

A UPOZORENJE

• Prije posezanja u vodu odvojite sve elektricne uredaje koji se nalaze u vodi od elektricne mreze. U suprotnom postoji mogucnost tešikh ozljeda ili smrti zbog elektricnog udara.
  Djeca starija od 8 godina i osobe sa smanjenim tjelesnim, osjetilnim ili psihickim sposobnostima ili s nedovoljniim iskustvom i znanjem smiju rabiti ovaj uredjak oko su pod nadzorom ili akosupodučene o sigurnoj uporabu uredjärazumiju opasnosti koje iz toga proizlaze. Djeca se ne smiju igrati uredjem. Djeca ne smiju obavljati cisćenje i korisničko oderžavanje bez nadzora.

Sigurnosne napomene

Otklanjanje neispravnosti

Neispravnost	Moguću uzrok	Rješenje
Na odvodu vode ne izlazi voda	Filtarska pumpa nilje ukljucena	Uključite filtarsku pumpu
	Dovodi su začepljeni	Provjeriti dovode i po potrebi očistiti
	Okretni ventil nilje okretenut na „filtriranje vode“	Okretni ventil stavitni „filtriranje vode“
Učinak protoka je prenizak	Spužve filtra su začepljene	Očistiti spužve filtra
	Učinak filtarske pumpe nilje dovo-ljan	Upotrijbite filtarsku pumpu veće snage
Kontrolna lampica na glavi UVC-uredaja ne svjetli	Priključak na elektricnu mrežu je neispravan ili utikačnine priključen	Provjerite priključak na elektricnu mrežu (utikač, osigurači)
	Temperaturni prekidač isključio je UVC-žarulju	Pričekati da se UVC-žarulja ohladi
	UVC-žarulja je u kvaru	Zamijeniti UVC-žarulju
Učinak filtracije nine dostatan	Okretni ventil nilje okretenut na „fil-triranje vode“	Okretni ventil stavitni „filtriranje vode“
	Filtar je tek katko vrijeme u po-gonu	Pričekajte još nekoliko Dana/tje-dana
	Voda ili ribnjak su ekstremno prljavi	Temeljito očistiti ribnjak
	U ribnjaku se nalazi previše riba iliživotinja	Pridržavaje se smjernica
	Spužve filtra su prljave	Očistiti spužve filtra
	Kvarcno staklo je prljavo	Očistiti kvarcno staklo i rotor začišcenje
	Rotor za Čišćenje okrece se jako sporo	Provjerite ima li kvarova na rotoru za Čišćenje i po potrebì ga zamijenite
	Rotor za Čišćenje ne okrece se zbog prljavstine	Očistiti filtar Očistiti rotor za Čišćenje Uklonite kamenčić iz UVC-spremnika i spužvi filtra Postaviti filtarsku pumpu na po-višeno mesto, kako biste izbje-gli usisavanje grube prljavstine Koristite zašitnu vrećicu pumpe (br. art. 34876) za filtarsku pumpu kako biste izbjegli usisa-vanje grube prljavstine Pri nedovoljnom učinku protoka, upotrijbite filtarsku pumpu veće snage
	UVC-žarulja dostigla je svoje vri-jeme trajanja (nedovoljna jačina zračenja)	Zamijeniti UVC-žarulju

Tehnicki podatci

Podaci o uredaju

FiltoClear			5000	13000	19000	31000
Pročićicač s UVC-zračenjem	Prikljucićni napon	V AC	220-240	220-240	220-240	220-240
	Mrežna frekvencija	Hz	50/60	50/60	50/60	50/60
	Primljena snaga	W	18	24	42	60
	Snaga UVC-žarulje	W	18	24	42	60
	UVC-žarulja		18 W TC-L(UV-C)	24 W TCL(UV-C)	36 W/42 W TC-L(UV-C)	55 W/60 W TC-L(UV-C)
	Način zašite		IP68	IP68	IP68	IP68
	Maks. dozovljena dubina uranjanja u vodu	m	0,1	0,1	0,1	0,1
	Duljina elektricknog kabela	m	5	5	5	5
Min. protok		l/h	2500	4500	6500	8500
Maks. protok		l/h	5000	9000	13000	17000
Maks. dozvoljeni tlak pumpe		bara	0,6	0,6	0,6	0,6
Maks. dozvoljeni pogonski tlak		bara	0,2	0,2	0,2	0,2
Ulaz	Prikljucak		G2	G2	G2	G2
	Navojni prikljucak crijeva	mm	38, 50	38, 50	38, 50	38, 50
Izlaz	Prikljucak		G2	G2	G2	G2
	Navojni prikljucak crijeva	mm	38, 50	38, 50	38, 50	38, 50
	proziran
Izlaz za prljav- stinu	Prikljucak		G2	G2	G2	G2
	Navojni prikljucak crijeva	mm	38, 50	38, 50	38, 50	38, 50
	proziran
Broj spužvi filtra crvena			1	1	1	2
Broj spužvi filtra plava			-	1	2	2
Broj spužvi filtra ljubičasta			1	1	1	1
Prikladno za maks. volumen jezerca		l	5000	13000	19000	31000
Pogodno za maks. volumen ribnjaka s ri-bama		l	2500	7000	10000	15000
Pogodno za maks. volumen ribnjaka s ri-bama Koi		l	-	-	5000	7500
Dozvoljena temperatura okoline tijekom pogona		°C	0 ... +35	0 ... +35	0 ... +35	0 ... +35
Dopuštena temperatura vode		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Dimenzije	Duljina	mm	391	391	391	391
	Širina	mm	382	382	382	382
	Visina	mm	370	490	611	732
Masa	Bez vode	kg	8,0	8,8	9,6	10,3
	s vodom	kg	26	36	47	57

HR
