KÄYTTÖOHJE BioTec ScreenMatic 60000 OASE

• Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.
  Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte-vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset.
  — Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan.
• Laite on varmistettava vikavirtasuojalaitteella (RCD), jonka nimellisvikavirta on enintään 30 mA.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käyttö

• Säiliön kannessa on magneetti, jolla on voimakas magneettikenttä, joka voi vaikuttaa sydämentahdistimiin ja rytmihäiriötahdistimiin (ICD). Tahdistimen ja magneetin on oltava vähintään 20 cm päässä toisistaan.
• Jos kotelo on viallinen, laitetta ei saa käyttää.
• Laitetta ei saa käyttää, jos sähköjohto on viallinen.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Erota laite ukonilmalla sähköverkosta, jotta vältetään elektroniikkaosien vahingoittuminen.
• Ylijännitteet verkossa voivat johtaa käyttöhäiriöihin laitteistossa. Tietoja tästä saat kappa-leessa "Häiriöiden poisto". (→ Häiriöiden korjaaminen)
• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Puutarhalammikoiden puhdistukseen.
• Teknisiä tietoja noudattaen. (→ Laitteen tiedot)
• Sallittuja vesiarvoja noudattaen. (→Sallitut vesiarvot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä koskaan käytä muita nesteitä kuin vettä.
• Ei sovellu teollisiin käyttötarkoituksiin.
• Ei sovellu merivedelle.
• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.

Tuotekuvaus

Laitteen rakenne

BioTec ScreenMatic ^2 40000, 60000

1	Tuloyhteet, kaksi kappaletta
2	Vedenjakaja
3	Jakajan pidennys
4	Harjat, ScreenMatic-sihdin säännöllistä puhdistusta varten
5	SubstraattiputkiBioTec ScreenMatic^2 40000: 2 kplBioTec ScreenMatic^2 60000: 3 kpl
6	Väliseinämä, irrotettavissa huoltoa varten
7	Suodatusvaahto, 8 kpl
8	Tulppa, ulostulon (14) sulkemista vartenKun suodatinvaahdot puhdistetaan ulostulon ollessa suljettuna, likavettä ei virtaa takaisin lammikkoon
9	Lianpoisto
10	Vaahtopuhdistuslaite
11	Pidike vaahtopuhdistuslaitteelle
12	Vetoluisti lianpoistolle
13	Likakori
14	Lähtö

1	Tuloyhteet, kaksi kappaletta
2	Vedenjakaja
3	Jakajan pidennys
4	Harjat, ScreenMatic-sihdin säännöllistä puhdistusta varten
5	Substraattiputki, 4 kpl
6	Väliseinämä, irrotettavissa huoltoa varten
7	Suodatusvaahto, 16 kpl
8	Tulppa, ulostulon (14) sulkemista vartenKun suodatinvaahdot puhdistetaan ulostulon ollessa suljettuna, likavettä ei virtaa takaisin lammikkoon
9	Lianpoisto
10	Vaahtopuhdistuslaite
11	Pidike vaahtopuhdistuslaitteelle
12	Vetoluisti lianpoistolle
13	Likakori
14	Lähtö

BioTec ScreenMatic ^2 145000

1	Tuloyhteet, kaksi kappaletta
2	Vedenjakaja
3	Jakajan pidennys
4	Harjat, ScreenMatic-sihdin säännöllistä puhdistusta varten
5	Väliseinä
6	Substraattiputki, 12 kpl
7	Lähtö
8	Suodatusvaahto, 18 kpl
9	Tulppa, ulostulon (14) sulkemista vartenKun suodatinvaahdot puhdistetaan ulostulon ollessa suljettuna, likavettä ei virtaa takaisin lammikkoon
10	Lianpoisto
11	Likakori
12	Vaahtopuhdistuslaite

ScreenMatic-hihnayksikkö

1	Ohjaus
2	Käyttökenttä
3	Tunnistin ohjauksen alapuolellaTunnistimen koskettaessa vettä ScreenMatic-sihdissä automaattinen puhdistus laukeaa
4	KaavinKaapii lian pois ScreenMatic-sihdistä ja kuljettaa sen likakoriin
5	ScreenMatic-sihti
6	Merkintä "Maks. vesiaalto"Lika huuhtoutuu mahdollisesti pois likakorista, jos vesiaalto vedenjakajasta ylittää merkinnän
7	MuuntajaVirransyöttö ohjaukselle ja moottorille
8	MoottoriScreenMatic-hihnayksikön käyttölaite

Ominaisuudet

• Suuritehoinen läpivirtaussuodatin lammikoille enint. 40 m ^3 , 60 m ^3 , 90 m ^3 tai 140 m ^3 .
• Sähkökäyttöinen ScreenMatic-sihti automaattista karkean lian erotusta varten.
• Suodatin tarvitsee vain vähän huoltoa karkean lian erotuksen ansiosta.
• Poisto pohjassa luistilla lian poistamiseksi suodatinjärjestelmästä.
• Suodatinsienien helppo puhdistus suoraan suodattimessa.
• Vaahtopuhdistuslaite ja pidike vaahtopuhdistuslaitteen säiliöön kiinnitystä varten.
• Optimaalisesti mukautettu OASE AquaMax Eco -suodatinpumppuihin.
• Suora liitäntämahdollisuus OASE UVC -selkeyttimelle mallisarjasta Vitronic 18W/24W/36W, Bitron C ja Bitron Eco.
• Erilaisten suodatinaineiden käyttö optimaaliseen suodatinbiologian kehittymiseen.

Tekniset tiedot
Laitteen tiedot

BioTec ScreenMatic2			40000	60000	90000	145000
Verkkolaite	Ensisijainen nimellisjännite	V AC	230	230	230	230
	Verkkotaajuus	Hz	50	50	50	50
	Mitoitusjännite, toisio	V DC	12	12	12	12
	Sallittu ympäristön lämpö-tila	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Ohjaus	Tehonotto	W	5	5	5	5
	Sallittu ympäristön lämpö-tila	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Kaapelin pituus	Verkkolaite	m	2,10	2,10	2,10	2,10
	Ohjaus	m	5,00	5,00	5,00	5,00
Suodatinsieni	Määrä sininen	kpl	2	2	4	4
	Määrä punainen	kpl	3	3	6	7
	Määrä violetti	kpl	3	3	6	7
Erityissuodatingranulaatti		kg	2,50	3,50	5	14,50
Karkean lian erotus		μm	300	300	300	300
Sallittu veden lämpötila		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Tulo	Määrä	kpl	2	2	2	2
	Letkun liitäntä	mm	25, 32, 38	25, 32, 38	25, 32, 38, 50	25, 32, 38, 50
			G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2, G2	G1, G11⁄4, G11⁄2, G2
	Liitäntä UVC-esiselkeytin		Bitron C 36 W /55 W / 72 W / 110 W Bitron Eco 120 W / 180 W / 240 W Vitronic 18 W / 24 W / 36 W
Lähtö	Määrä	kpl	1	1	1	1
	Liitäntä		DN 75	DN 75	DN 110	DN 110
Lian ulostulo	Määrä	kpl	1	1	1	1
	Liitäntä		DN 50	DN 50	DN 50	DN 75
Kierrätysteho	minimi	l/h	4000	6000	8000	8000
	enintään	l/h	9000	11000	12500	17500
Lammikon mak-simitilavuus	Ilman kaloja	m^3	40	60	90	140
	Kalojen kanssa	m^3	20	30	45	70
	Koikarppien kanssa	m^3	10	15	22,5	35
Mitat	Pituus	mm	788	788	788	1200
	Leveys	mm	590	590	590	800
	Korkeus	mm	454	554	654	760
Paino	ilman vettä	kg	20	25	30	115

Sallitut vesiarvot

Tyyppi		Raikasvesi	Uima-allasvesi	Suolavesi
pH-arvo		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Kovuus	DH	8 ... 15	8 ... 15	20 ... 30
Vapaa kloori	mg/l	<0,3	<0,6	<0,3
Kloridipitoisuus	mg/l	<250	<250	<22000
Suolapitoisuus	%	<0,4	<0,4	<4
Kuivajäännösten kokonais-määrä	mg/l	<50	<50	<50
Lämpötila	°C	+4 ... +35	+4 ... +30	+4 ... +28

Paikoilleen asettaminen ja yhdistäminen

Pääsy laitteeseen

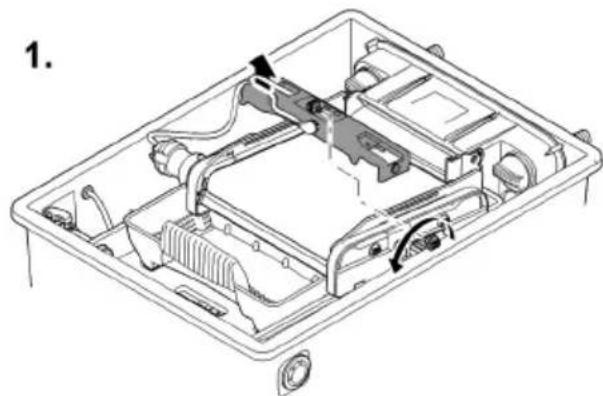

• Irrota säiliön kansi: pääsy ohjaukseen.
• Käännä sihtipidike ylös: Pääsy suodatinvaahtoihin, substraattiputkiin, väliseinään ja poistoon.

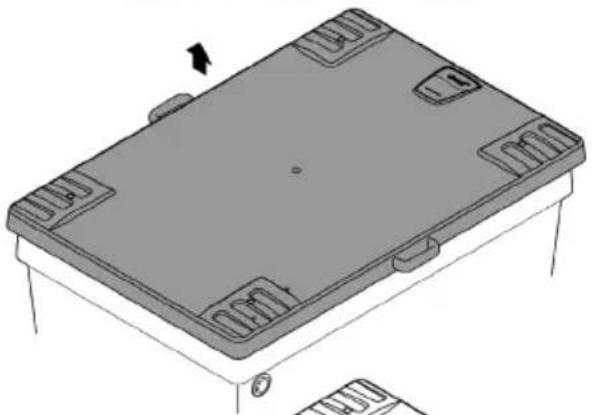

Säilion kann poistaminen

BioTec ScreenMatic ^2 40000, 60000, 90000

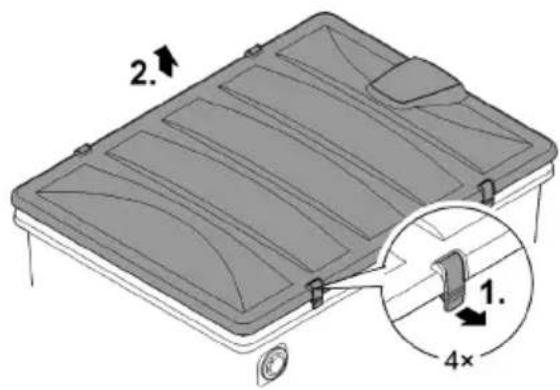

• Avaa molemmat lukituskoukut, nosta kantta ja irrota se.
  BioTec ScreenMatic ^2 145000
  • Nosta kantta kahvoista ja poista se.
• Toimitustilassa kahvoja ei ole asennettu. — Ruuvaa kahvat kanteen.

BioTec ScreenMatic ^2 40000, 60000, 90000

2. 1. 4x

BioTec ScreenMatic ^2 145000

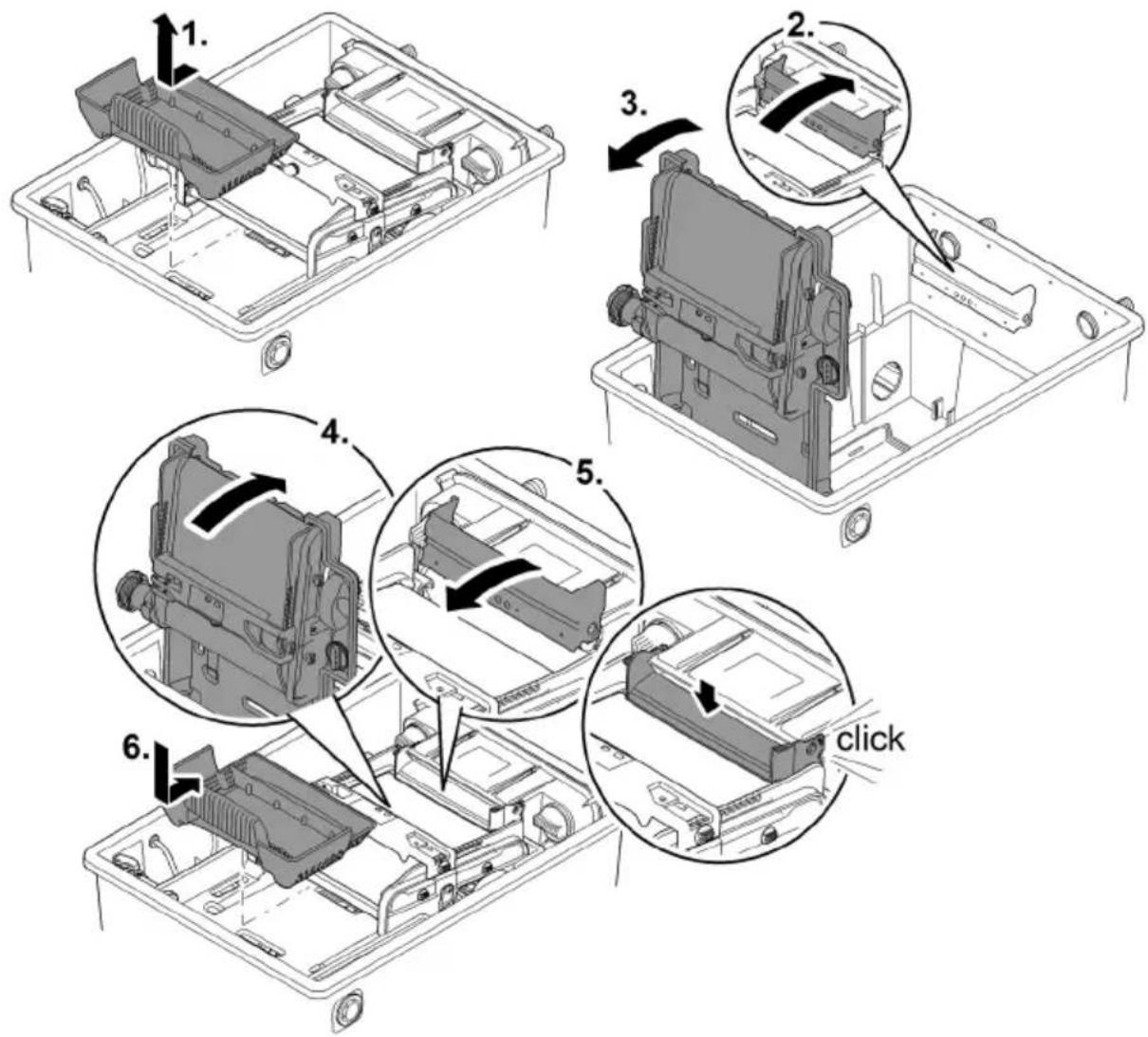

Sihtipidikkeen kääntö auki/kiinni

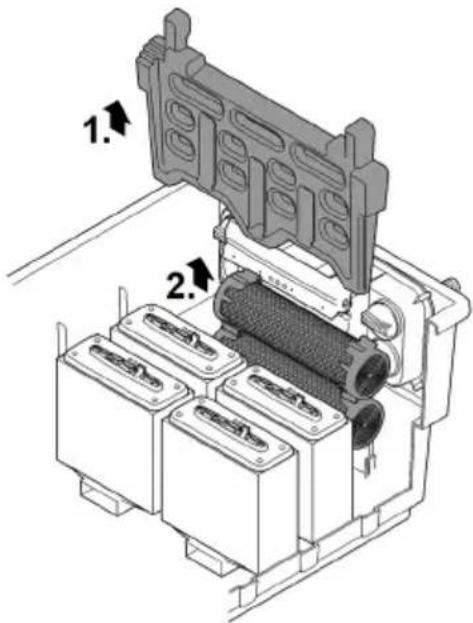

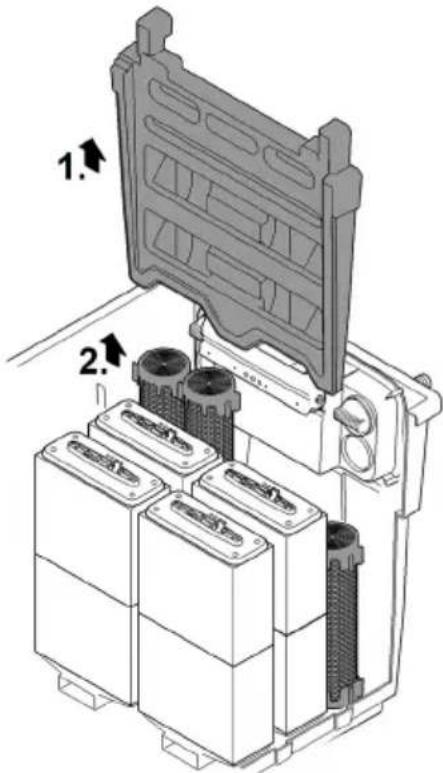

Toimit näin:

Avaaminen

1. Poista likakori.
2. Aseta jakajan pidennys ylös.
3. Käännä sihtipidike ja ScreenMatic-hihnayksikkö auki.

Sulkeminen

1. Käännä sihtipidike varovasti kiinni.
2. Paina jakajan pidennystä alas, kunnes se kuultavasti lukittuu.
3. Aseta likakori.

1. 2. 3. 4. 5. 6. click

BTC0052

VAROITUS

Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta.

Suojatoimenpiteet uimalammikoissa:

▶ Vedessä saa käyttää ainoastaan sähkölaitteita tai sähköasennuksia, joiden nimellisjännite on U ≤ 12 V.
▶ Nimellisjännitteellä U > 12 V varustettuihin sähköasennuksiin täytyy vedessä säilyttää vähintään 2 m:n etäisyys.

VAROITUS

Laitteen raskaan painon vuoksi selkärangan vaurioituminen tai raajojen puristuminen on mahdollista, kun laitetta kannetaan. Laitteen paino on yli 25 kg.

Kanna säiliötä yksinomaan kahvoista ja vähintään neljän henkilön toimesta selkärangan kuormituksen vähentämiseksi.
▶ Suojaa raajasi ruhjevammoilta.
- Älä kuljeta säiliötä, kun se on täynnä vettä.

Suodatinjärjestelmän sähkökomponentit toimivat nimellisjännitteellä U_DC = 12 V. Syöttöjännite tuotetaan ulkoisen muuntajan kautta, joka on yhdistetään verkkovirtaan.

• Suodatinjärjestelmä integroidulla UVC-selkeyttimellä:
• Suodatinjärjestelmän ja muuntajan etäisyyden vedestä täytyy olla vähintään 2 m.
• Suodatinjärjestelmä ilman integroitua UVC-selkeytintä:
• Suodatinjärjestelmä voi olla suoraan veden äärellä. Muuntajan etäisyyden vedestä täytyy olla vähintään 2 m.

Huolellisen suunnittelun ja ympäristöedellytysten huomioon ottamisen avulla saavutetaan optimaaliset käyttöedellytykset.

• Suodatin on täytetyssä tilassa erittäin painava. Valitse sen takia soveltuva alusta (vähintään päällystys, parhaiten betonialusta), jotta voidaan välttää maan vajoaminen.
  • Kohdista pohjalevy vaakasuoraan.
• Varaa riittävästi liikkumatilaa puhdistus- ja huoltotöiden suorittamista varten.
• Likavesi on johdettava viemäriverkostoon tai niin kauas lammikosta, että se ei voi virrata siihen takaisin.
• Lammikon tulovirtausta ei saa sijoittaa korkeammalle kuin suodatinjärjestelmän poistovirtausta (esim. purouoman tai vesiputouksen kautta).

i Veden takaisinjohtamiseen lammikkoon soveltuu optimaalisesti purouoma tai vesiputous.

- Siten suodatettu lammikkovesi rikastuu hapella, ennen kuin se virtaa takaisin lammikkoon.

≥2 m

BTC0048

Tulot

Suodatinjärjestelmässä on kaksi menoyhdettä porrastetuilla letkuholkeilla.

• Suodatinpumpun liitäntä.
• UVC-esiselkeyttimen liitäntä. (→UVC-selkeyttimen yhdistäminen)
• Jos toinen menoyhde jää käyttämättä, asennetaan suljettu porrastettu letkuholkki.
• Porrastetut letkuholkit ovat toimitustilassa suljettuja.

Edellytys:

• Säiliö on avoin. (→Säiliön kannen poistaminen)
• Sihtipidike on käännetty auki. (→ Sihtipidikkeen kääntö auki/kiinni)

Suodatinpumpun liittäminen

Toimit näin:

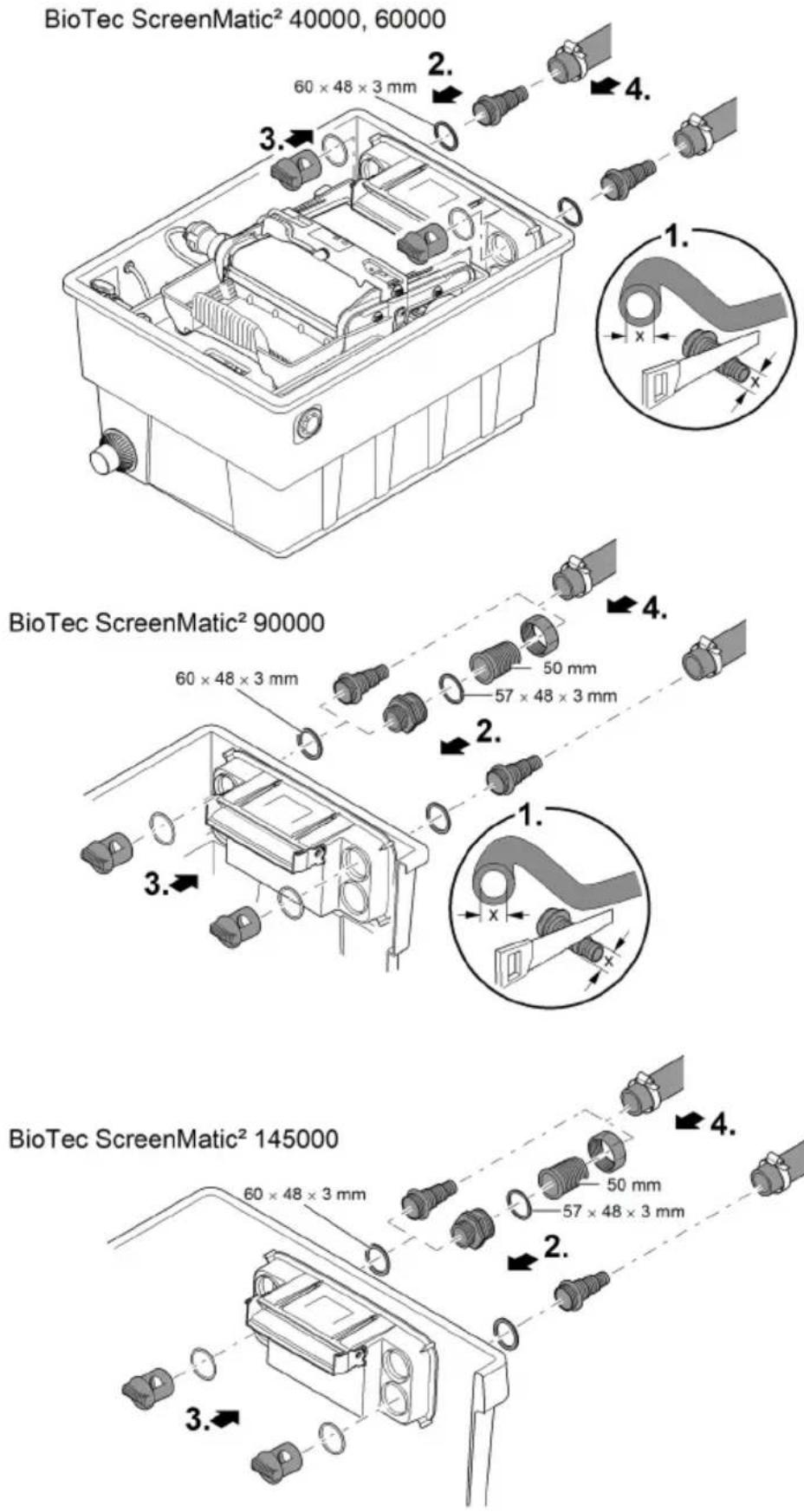

1. Lyhennä porrastettua letkuholkkia käytetyn letkun läpimittaan.
   – Näin vähennetään painehäviöitä.
2. Yhdistä vaiheletkuliiitin ja lattatiiviste tulovirtausaukkoon.
3. Kierrä läpivirtausruuvi ja O-rengas vaiheletkuliittimeen ja kiristä käsitiukkuuteen.
   — BioTec ScreenMatic ^2 145000: Vaihtoehtoisesti voidaan asentaa 50 mm:n letkuliitin.
4. Vedä letkunkiristin letkun yli, työnnä letku letkuholkkiin ja varmista letkunkiristimellä.

BioTec ScreenMatic² 40000, 60000 60 × 48 × 3 mm BioTec ScreenMatic² 90000 60 × 48 × 3 mm BioTec ScreenMatic² 145000 60 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 2. 2. 3. 4. 4. 2. 3. 4.

BTC0058

UVC-selkeyttimen yhdistäminen

Ulostulon asennus

Edellytys:

• Säiliö on avoin. (→ Säiliön kannen poistaminen)
• Sihtipidike on käännetty auki. (→Sihtipidikkeen kääntö auki/kiinni)

Toimit näin:

1. Yhdistä UVC-selkeytin ja lattatiiviste tulovirtausaukkoon.
2. Kierrä läpivirtausruuvi ja O-rengas porrastettuun letkuholkkiin ja kiristä käsitiukkuuteen. — Lue UVC-selkeyttimen käyttöohje.

60 × 48 × 3 mm 1. 2. 60 × 48 × 3 mm

BTC0059

Lähdöt

• Käytä soveltuvia putkijohtoja.
• Älä käytä suorakulmaisia putkikappaleita. Erittäin tehokkaita ovat polviputket, joiden maksimikulma on 45°.
• Seisova vesi ei pääse poistumaan kovalla pakkasella ja aiheuttaa putkijohtojen halkeamisen. Asenna sen takia putkijohdot ja letkut alenevaan suuntaan (50 mm/m), niin että ne voivat tyhjentyä.
• Putkijohdon mitat: (→ Laitteen tiedot)

① Tue liitetyt putket. Näin putkirakennelmien vakaus lisääntyy ja putkien riippuminen estetään.

Ulostulon asennus

BioTec ScreenMatic ^2 145000: Toimitustilassa poistoa ei ole asennettu.

Edellytys:

- Säiliö on avoin. (→ Säiliön kannen poistaminen)

Toimit näin:

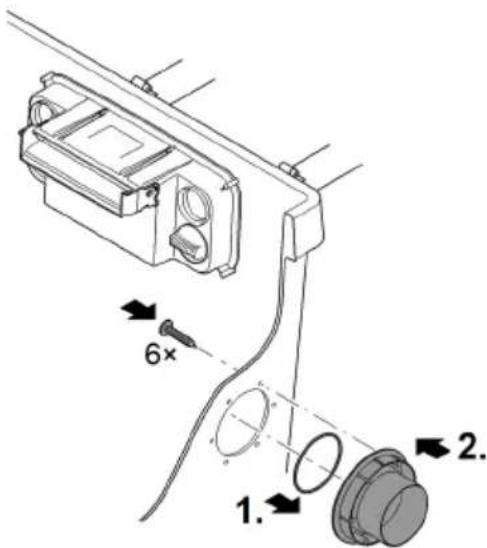

1. Liu'uta O-rengas ulostulon päälle.
2. Aseta ulostulo säiliön seinämään ulkopuolelta.
3. Merkinnän tulee osoittaa ylöspäin ja olla kohdakkain säiliön seinämässä olevien porausreikien kanssa.
4. Ruuvaa ulostulo säiliön seinämään sisäpuolelta kolmella linssikantaruuvilla.
5. Kiristä kaikki ruuvit ristiin, jotta tiiviste asettuu tasaisesti.
6. Jos käytät akkuruuvimeisseliä: Älä aseta akkuruuvimeisseliä asentoon "poraus", jotta itse-leikkaava kierre ei vaurioidu. Kiristä sitten ruuvit Torx-ruuvimeisselillä.

6× 1. 2.

BTC0064

Lianpoiston asennus

BioTec ScreenMatic ^2 145000: Toimitustilassa poistoa ei ole asennettu.

1. 2. 3. 2×

Proficlear0347

Likaveden ulostulon liittäminen

Säiliössä alhaalla olevalla sulkuventtiilillä varustetun DN 75 -likalähdön kautta vesi voidaan tarvittaessa valuttaa pois säiliöstä (puhdistusta, korjausta, talvisäilytystä varten).

• Liitä sopiva DN 75 -putkisto ja ohjaa jätevesi viemärijärjestelmään.
• Putkijohdon mitat: (→ Laitteen tiedot)

Sähköliitännän muodostaminen

Toimit näin:

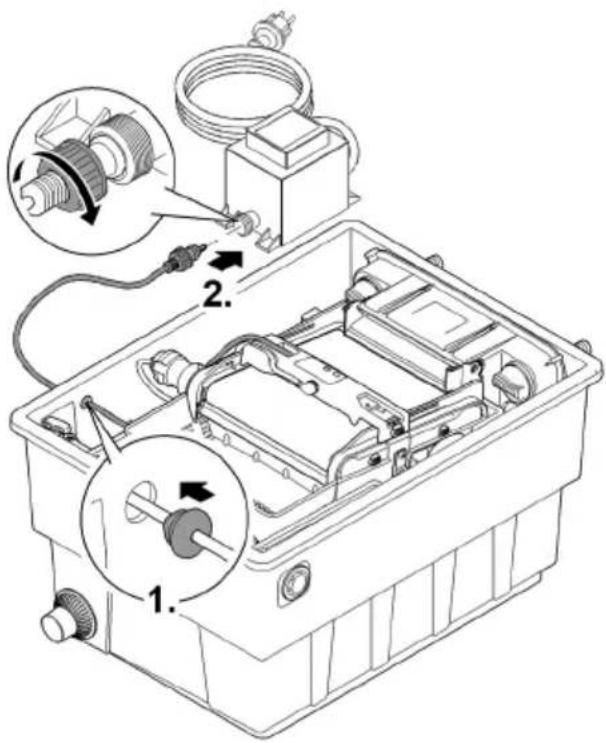

1. Vie ohjauksen liitäntäkaapeli säiliön seinässä olevan aukon läpi ja sulje aukko tulpalla.
   — Anna liitäntäkaapelin olla säiliössä niin pitkänä, että käännettäessä ScreenMatic-hihnayksikkö auki ei mitään vetoa aiheuteta liitäntäkaapeliin.
   – Vältä kaapelisolmuja säiliössä.

2. Yhdistä liitäntäkaapelin pistoke muuntajan liittimeen ja kiristä liitosmutteri käsitiukkuuteen.

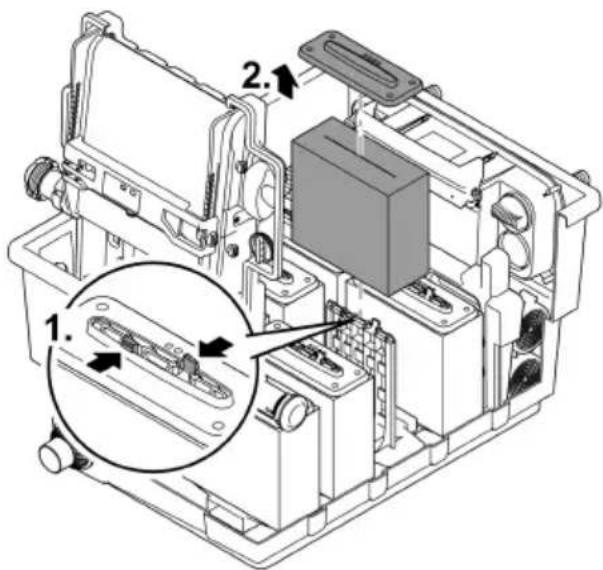

i Poista substraattiputkien suojakalvo ja aseta substraattiputket säiliöön.

(→ Substraattiputkien puhdistus/vaihto)

- Toimitustilassa substraattiputket on pakattu suojakalvoihin.

Puhdista lammikko huolellisesti ennen ensimmäistä käyttöönottoa, jotta suodatinjärjestelmä ei kuormitu liikaa erittäin likaisen veden johdosta. Puhdistusta varten OASE suosittelee lammikon mutaimuria PondoVac.

- Jos lammikko on uusi, tätä puhdistusta ei yleensä tarvitse suorittaa.

Biologinen suodatinkäynnistin

Suodatinvaahdot saavuttavat täydellisen biologisen puhdistusvaikutuksensa vasta muutaman viikon kuluttua. Nopeaa bakteerikannan rakentumista varten suositellaan OASE-suodatinkäynnistintä Biokick. Mikro-organismit asettuvat suodatinjärjestelmään, lisääntyvät ja huolehtivat tarpeettomien ravintoaineiden vähentämisestä parempaa lammikon veden laatua varten.

Jätä UVC-selkeytin pois päältä vähintään 36 tunniksi, kun käytät suodatinkäynnistintä, lääkkeitä tai lammikonhoitoaineita.

– Näin aineiden vaikutus ei heikkene.

Käyttöönottojärjestys

Toimit näin:

1. Sulje lian poistovirtauksen sulkuluisti.
2. Tarkasta, että suodatinjärjestelmä (putkijohdot ja letkut) on täydellinen.
3. Irrota säiliön kansi.
4. Yhdistä muuntaja ohjausta varten virtaverkkoon.
5. Kytke suodatinpumppu tai mahd. UVC-esiselkeytin päälle.

- Veden täytyy virrata takaisin lammikkoon paluuvirtauksen kautta.

1. Tarkasta kaikkien putkijohtojen, letkujen ja niiden liitäntöjen tiiviys.

- Paisuntatiivisteet voivat alussa vuotaa, koska ne tiivistävät täydellisesti vasta veteen kosketuksen jälkeen.

1. Kohdista ohjaus tarvittaessa läpivirtausmäärään. (→ Ohjauksen kohdistaminen)
2. Tarkasta ScreenMatic-hihnayksikkö. (→Käyttö)
3. Aseta kansi säiliön päälle.

i Käytä laitetta vain säiliön kannen ollessa asetettuna.
Pumpun äänien vähentämiseksi voidaan pumppu kiinteässä asennuksessa yhdistää joustavien paineenkestävien letkujohtojen kautta putkistoverkkoon.
Maksimaalista tehoa varten täytyy substraattiputkien olla täysin veden alla.

- Jos järjestelmäkonfiguraation vuoksi veden taso säiliössä on liian alhainen tätä varten, vedä ylempi substraattiputki suoraan lammikkoon, hyvin läpivirrattuun kohtaan.

Ohjauksen kohdistaminen

Ohjauksen kohdistaminen vasta tulovirtausvaiheen jälkeen

• On mahdollista, että pumpun lammikkoon upottamisen jälkeen likaa kierrätetään ylös niin paljon, että suorassa suodatinjärjestelmän käyttöönotossa ScreenMatic-sihti vuotaa yli.
• Suodatinjärjestelmä tarvitsee tulovirtausvaihetta varten 2 - 3 tuntia. Jos tarpeen, kohdista ohjaus sen jälkeen.
• Kohdista ohjaus siten, että tunnistin kytkee vasta sen jälkeen, kun hyvin muodostunut likapaakku on syntynyt.
• Kaavin voi optimaalisesti poistaa hyvin muodostuneen likapaakun ja kuljettaa sen likakoriin.
• Kaavinharja ScreenMatic-sihdin alla kerää hienoa pölyä, joka putoaa likakoriin.

Toimit näin:

1. Irrota ruuvi ohjauksesta ja poista ohjaus.
2. Työnnä ohjaus määritettyyn asentoon, aseta ruuvi ja kiristä käsitiukkuuteen.

Ohjauksen kohdistaminen lammikon likaantumisasteesta riippuen

Jotta suodatinvahtojen ennenaikainen likaantuminen voidaan välttää, likaveden ei tule antaa virrata merkinnän "Maks. vesiaalto" yli suoraan likakoriin.

- Muuta ohjauksen asentoa vasta sen jälkeen, kun vesi ScreenMatic-sihdin puhdistuksesta huolimatta (oheisella harjalla) virtaa merkintään "Maks. vesiaalto" tai sen yli. (→ScreenMatic-sihdin puhdistus/vaihto)

Ohjauksen tyypillisiä asentoja

BioTec ScreenMatic ^2

40000		60000		90000		145000
<6000 l/h	<8	<8000 l/h	<9	<9000 l/h	<10	<12000 l/h	<18
>8000 l/h	>8	>9000 l/h	>9	>11000 l/h	>10	>15000 l/h	>18
Toimitustila	8	Toimitustila	9	Toimitustila	10	Toimitustila	18

• Palaa vihreänä	ScreenMatic-hihnayksikkö käyttövalmis
• Vilkkuu vihreää	Puhdistustoiminnassa
• Vilkkuu vihreää/punaista	Virhe (→ Järjestelmäilmoitukset)
• Vilkkuu punaista	Virhe (→ Järjestelmäilmoitukset)

2 Painike, manuaalisen puhdistuksen käynnis- (→ Manuaalinen puhdistus) tys/pysäytys

Manuaalinen puhdistus

Menettelytapa

Pidä 1 s painettuna.

ScreenMatic -sihti pyörii 1 kierroksen eteenpäin.Pidä painiketta uudelleen painettuna 1s:n ajan: Kiertoliike pysähtyy en- nenaikaisesti.

Automaattinen puhdistus

Likakuormituksen lisääntymisen johdosta myös veden taso nousee ScreenMatic-sihdissä. Veteen koskettaessaan tunnistin ohjauksessa laukaisee ScreenMatic-sihdin kiertoliikkeen.

Kun ScreenMatic-sihtiä kierretään useita kertoja lyhytaikaisesti taaksepäin, muodostuu suurempi likapaakku, jonka kaavin voi helpommin poistaa.

Automaattisen puhdistusjakson kulku	ScreenMatic-sihdin kiertoliike
Normaali likaantuminen
1. tunnistimen kosketus veteen	Lyhyesti taaksepäin
2. tunnistimen kosketus veteen	Lyhyesti taaksepäin
3. tunnistimen kosketus veteen	Lyhyesti taaksepäin
4. tunnistimen kosketus veteen	Yksi kierros eteenpäin• Likakuorma kuljetetaan likakoriin
Voimakas likaantuminen tai väärin kohdistettu ohjaus (jatkuvasti noussut veden taso ScreenMatic-sihdissä)
1. tunnistimen kosketus veteen	Lyhyesti taaksepäin, sitten yksi kierros eteenpäin• Likakuorma kuljetetaan likakoriin

Ajasta riippuva puhdistus

Ympäristön lämpötilasta riippuen ScreenMatic-hihnayksikkö suorittaa yhden puhdistusjakson kiinteän aikavälin mukaisesti. Näin varmistetaan, että puhdistus suoritetaan säännöllisesti

• tunnistimen ollessa likaantunut tai viallinen
• likakuormien ollessa erittäin vähäisiä ja/tai läpivirtausmäärien ollessa vähäisiä (esim. kun SFC suodatinpumppu on aktivoitu).

Ympäristön lämpötila	Aikaväli	ScreenMatic-sihdin kiertoliike
≤10 °C	6 tuntia	Yksi kierros eteenpäin
10 °C ... 20 °C	4 tuntia	• Likakuorma kuljetetaan likakoriin
≥20 °C	3 tuntia

Järjestelmäilmoitukset

LED	Virhe	Mahdollinen syy	Korjaaminen	Järjestelmäilmoi-tuksen nollaus
Vilkkuu vih-reää/pu-naista	Ei automaattista puhdistusta 48 tunnin sisällä	Tunnistin likaantunut	Puhdista tunnistinPoista tunnistimen kalkki	Itsestään vian pois-tamisen jälkeen
		Ei likaantunutta vettä, puhdistusta ei tarvita	-
	Ei vesivirtausta	Suodatinpumppu ei ole käytössä	Ota suodatinpumppu käyttöön
	Tunnistin ei tun-nista lainkaan vettä	Ohjaus väärässä asen-nossa	Asemoi ohjaus oikein
		Ohjaus viallinen	Vaihda ohjaus
		Veden johtokyky liian vä-häinen	Lisää veden kovuutta Op-tiPond:lla
		Pumpputeho liian vähäi-nen	Mukauta pumpputehoa
Vilkkuu pu-naista	20 automaattista puhdistusta perä-jälkeen	ScreenMatic-sihti likaan-tunut	Käynnistä manuaalinen puhdistus ja puhdista ScreenMatic-sihti ve-denjakajan puolella harjalla (→ Manuaalinen puhdistus)Puhdista ScreenMatic-sihti sisäpuolelta, jos silmukat ovat biokal-von tukkimia (→ ScreenMatic-sihdin puhdistus/vaihto)	Itsestään vian pois-tamisen jälkeen
		Tunnistin likaantunut	Puhdista tunnistin
		Ohjaus väärässä asen-nossa	Asemoi ohjaus oikein
		Pumpputeho liian korkea	Mukauta pumpputehoa
Vilkkuu vih-reää	ScreenMatic-sihti ei liiku, vaikka manuaalinen puhdis-tus on käynnis-tetty	Moottorikaapelin pisto-ketta ei ole yhdistetty tai se on yhdistetty väärin ohjaukseen	Yhdistä pistoke, tarkasta oikea kiinnitys	-
		Moottori viallinen	Vaihda moottori
Pois päältä	ScreenMatic-sihti ei liiku, vaikka manuaalinen puhdis-tus on käynnis-tetty	Liitäntäkaapelin pisto-ketta ei ole yhdistetty tai se on yhdistetty väärin muuntajaan	Yhdistä pistoke, tarkasta oikea kiinnitys	-
		Muuntajaa ei ole yhdis-tetty verkkojännitteeseen	Yhdistä muuntaja verkkojännitteeseen
		Muuntaja viallinen	Vaihda muuntaja
		Ohjaus viallinen	Vaihda ohjaus

Puhdistus ja huolto

! VAROITUS

Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta.

▶ Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen.
▶ Erota laite sähköverkosta ennen töiden aloittamista laitteella.

• Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuottimia, koska ne voivat vaurioittaa koteloa tai aiheuttaa laitteeseen toimintahäiriöitä.
• Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine:
  — Pumpun puhdistusaine PumpClean, valmistaja OASE.
  — Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria.
• Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.

Säännölliset puhdistustyöt

• Likakorin tyhjentäminen:
  — Puhdistusjakso riippuu lammikon likaantumisasteesta.
• Likakorin poistaminen: (→ Sihtipidikkeen kääntö auki/kiinni)
  • ScreenMatic-sihdin puhdistus:
  — Jos ScreenMatic-sihti on tukossa, puhdista ScreenMatic-sihti vedenjakajan jälkeen harjalla. Aktivoi tässä SceenMatic-sihti manuaalisesti. (→ Manuaalinen puhdistus)
• Suorita intensiivipuhdistus pumppupuhdistusaineella PumpClean / OASE. (→ScreenMatic-sihdin puhdistus/vaihto)

Suodatinvahtojen puhdistus

• Suodatinvaahdot täytyy puhdistaa heti, kun vesi ylittää väliseinässä olevan merkinnän 100 %.
• Älä käytä kemiallisia puhdistusaineita, koska ne tappavat suodatinbakteerit.

Edellytys:

• Suodatinpumppu on kytketty pois päältä.
• Säiliö on avoin. (→ Säiliön kannen poistaminen)
• Sihtipidike on käännetty auki. (→ Sihtipidikkeen kääntö auki/kiinni)
• BioTec ScreenMatic ^2 90000: Väliseinä on vedetty pois ja subsraattiputket poistettu. (→ Substraattiputkien puhdistus/vaihto)
• Veden pinta säiliössä on ulostulon korkeudella laskenut tai sen alle.

BioTec ScreenMatic ^2 40000, 60000, 90000

Toimit näin:

1. Aseta tulppa lähtöön sisältäpäin lähdön sulkemiseksi.
   — Poista väliseinä tarvittaessa työskentelyn helpottamiseksi.
2. Kytke suodatinpumppu päälle, kunnes suodatinvaahdot ovat veden peitossa, kytke sitten suodatinpumppu pois päältä.

3. Purista kaikki suodatinvaahdot useita kertoja kokoon vaahtopuhdistuslaitteella.

4. Anna likaveden valua pois.

— Avaa vetoluisti lianpoistoon ja sulje se säiliön tyhjentymisen jälkeen uudelleen.

1. Toista tarvittaessa vaiheet 2 ... 4.

2. Huuhtele säiliö puhtaalla vedellä irronneen lian poistamiseksi. Suorita tätä varten ensin vaihe 2, sitten vaihe 4.

3. Poista tulppa ulostulon sisäpuolelta.

4. Sulje vetoluisti lianpoistolle.

5. Käännä sihtipidike kiinni (→ Sihtipidikkeen kääntö auki/kiinni), aseta likakori paikoilleen ja kytke suodatinpumppu päälle.

BioTec ScreenMatic ^2 40000, 60000

BTC0053

BioTec ScreenMatic ^2 90000

BTC0082

BioTec ScreenMatic ^2 145000

Toimit näin:

1. Aseta tulppa lähtöön sisältäpäin lähdön sulkemiseksi.
2. Kytke suodatinpumppu päälle, kunnes suodatinvaahdot ovat veden peitossa, kytke sitten suodatinpumppu pois päältä.
3. Purista kaikki suodatinvaahdot useita kertoja kokoon vaahtopuhdistuslaitteella.

4. Anna likaveden valua pois.
   — Avaa vetoluisti lianpoistoon ja sulje se säiliön tyhjentymisen jälkeen uudelleen.

5. Toista tarvittaessa vaiheet 2 ... 4.

6. Huuhtele säiliö puhtaalla vedellä irronneen lian poistamiseksi. Suorita tätä varten ensin vaihe 2, sitten vaihe 4.

7. Poista tulppa ulostulon sisäpuolelta.

8. Sulje vetoluisti lianpoistolle.

9. Käännä sihtipidike kiinni (→ Sihtipidikkeen kääntö auki/kiinni), aseta likakori paikoilleen ja kytke suodatinpumppu päälle.

100%

Substraattiputkien puhdistus/vaihto

Toimitustilassa on substraattiputket täytetty zeoliitilla. OASE suosittelee vaihtamaan zeoliitin Phosless-aineeseen, kun suodatinvaahtojen täydellinen biologinen puhdistusvaikutus on saavutettu.

Edellytys:

• Suodatinpumppu on kytketty pois päältä.
• Säiliö on avoin. (→ Säiliön kannen poistaminen)
• Sihtipidike on käännetty auki. (→Sihtipidikkeen kääntö auki/kiinni)

BioTec ScreenMatic ^2 40000, 60000

Toimit näin:

1. Vedä väliseinä ulos.
2. Poista substraattiputket ja puhdista ne tai vaihda täyte.
   — BioTec ScreenMatic ^2 40000: kaksi substraattiputkea
   — BioTec ScreenMatic ^2 60000: kolme substraattiputkea
3. Työnnä substraattiputket vaihdettaessa seinään ulostuloa vastapäätä.

1. Vedä väliseinä ulos.

2. Poista substraattiputket ja puhdista ne tai vaihda täyte.

— BioTec ScreenMatic ^2 90000: Neljä substraattiputkea
- Kaksi substraattiputkea vasemmalla puolella ja kaksi substraattiputkea ulostulosta oikealla.

- Vedä substraattiputket yksitellen ulos ja puhdista ne tai vaihda täyte. — BioTec ScreenMatic ^2 145000: 12 substraattiputkea

ScreenMatic-sihdin puhdistus/vaihto

Edellytys:

• Suodatinpumppu on kytketty pois päältä.
• Säiliö on avoin. (→ Säiliön kannen poistaminen)
• Likakori on poistettu. (→Sihtipidikkeen kääntö auki/kiinni)

Toimit näin:

1. Irrota ohjauksen kiinnityksen ruuvi, poista ohjaus ja aseta se varovasti sivuun.

— Jos tarpeen, irrota ohjauksesta moottorijohdon pistoke.
— Merkitse uudelleenasennusta varten ohjauksen sijaintipaikka johonkin sivuosaan.

1. Irrota ScreenMatic-hihnayksikkö sihtipidikkeestä.

2. Biotec ScreenMatic ^2 40000, 60000, 90000: Paina molemmilla puolilla lukituskoukkuja ja poista ScreenMatic-hihnayksikkö.

3. Biotec ScreenMatic ^2 145000: Paina ScreenMatic-hihnayksikköä vedenjakajan suuntaan ja poista.

4. Avaa mutterit sivuosassa, poista sivuosa ja kaavin.

5. Avaa kiristysvipua ja vedä ScreenMatic-sihti pois.

— Puhdista kaavin huolellisesti.
- Puhdista ScreenMatic-sihti molemmilta puolilta huolellisesti. Vaihda ScreenMatic-sihti tar-vittaessa.
- Käytä puhdistukseen OASEn pumppupuhdistusainetta PumpClean.

1. Kokoa ScreenMatic-hihnayksikkö päinvastaisessa järjestyksessä ja aseta sihtipidikkeeseen. — ScreenMatic-sihtiä kiinnitettäessä täytyy kiristysvivun lukittua.

Suodatinvahtojen vaihto

Edellytys:

• Suodatinpumppu on kytketty pois päältä.
• Säiliö on avoin. (→ Säiliön kannen poistaminen)
• Sihtipidike on käännetty auki. (→ Sihtipidikkeen kääntö auki/kiinni)

Toimit näin:

1. Paina molempia lukituskoukkuja vastaan vaahtopidikkeessä.
2. Vedä vaahtopidikelevy ja suodatinvaahto pois.
3. Työnnä uusi suodatinvaahto vaahtopidikkeeseen, aseta vaahtopidikelevy paikoilleen ja paina alas, kunnes molemmat lukituskoukut vaahtopidikelevyssä lukittuvat.

i Suositus suodatinvaahtojen vaihtoa varten:

• Vaihda suodatinvaahdot aina osittain ja viikon välein, jotta biologinen puhdistusvaikutus ei häiriinny liikaa.
  – Vaihda enintään 50 % suodatinvaahdoista samalla kertaa.

Varastointi/säilytys talven yli

Laite on suojattu pakkaselta (asennus esim. autotallissa tai kotelossa)

Laitteen käyttö on mahdollista, jos veden minimilämpötilaa +4 °C ylläpidetään.

Lammikon alemmissa osissa on veden lämpötila talvella n. +4 °C ja ne ovat elintärkeitä kaloille.

Seuraavilla toimenpiteillä vähennetään veden jäähtymistä kierrossa suodatinjärjestelmän läpi:

• Aseta pumppu lähemmäksi veden pintaa, jotta vain kylmempää vettä pumpataan ylempänä olevista lammikon osista.
• Eristä suodatinjärjestelmän paluuvirtausjohdot lammikossa.
• Älä anna veden virrata takaisin lammikkoon purouoman kautta.

Laitetta ei ole suojattu pakkaselta (esim. ulkoasennuksessa)

Ota laite pois käytöstä alle +8 °C vedenlämpötiloilla tai viimeistään odotettaessa pakkasta.

• Valuta letkuissa, putkistoissa ja liitännöissä jäljellä olevasta vedestä pois niin paljon kuin mahdollista.
• Avaa kaikki sulkuventtiilit veden kertymisen estämiseksi.
• Peitä säiliö siten, että sisään ei pääse yhtään sadevettä.
• Suojaa putket ja sulkuventtiilit jäältä, jos et voi tyhjentää vettä.

Häiriöiden korjaaminen

Häiriö	Mahdollinen syy	Korjaaminen
Ei vesivirtausta	Suodatinpumppua ei ole kytketty päälle	Kytke suodatinpumppu päälle, yhdistä verkkopistoke
	Tulovirtaus suodatinjärjestelmään tai paluuvirtaus lammikkoon on tu-kossa	Puhdista tulovirtaus tai paluuvirtaus
Vesivirtaus riittämätön	Letku taittunut tai tukossa	Tarkasta letku, puhdista, vaihda tarvittaessa
	Liian suuret häviöt letkuissa	Lyhennä letkun pituus tarvittavaan minimiin.
	Pumpputeho liian vähäinen	Mukauta pumpputehoa
Vesi ei kirkastu	Veden kierrätys liian vähäinen	Mukauta pumpputehoa
	Vesi on erittäin likaista	Optimoi veden kierrätys lammikossaPoista levät ja lehdet lammestaVaihda vesiJos kuormitus on suuri, suorita 30 % vedenvaihto välttääksesi vahingot kalakannassa
	Eläinkanta liian suuri	Vähennä eläinkantaaOhjearvo: n. 600 mm:n kalan pituus 1 m3 lammikkovettä kohti
	ScreenMatic-sihti on tukossa	Puhdista tai vaihda ScreenMatic-sihti
	Suodatinvaahdot ovat likaisia	Suodatinvaahtojen puhdistus
Lammikon tuloaukossa ei ole vettä	Lammikon tuloaukko tukkiutunut	Puhdista lammikon tuloaukko
	Suodatinpumppu ei ole käytössä	Ota suodatinpumppu käyttöön
Veden taso säiliössä liian alhainen, suodatinvaahdot eivät ole täysin veden alla	Uusissa suodatinvaahdoissa on ve-den taso ensin alhainen, koska bak-teerikantoja ei vielä ole olemassa	Odota muutamia viikkoja, kun-nes täydellinen biologinen puh-distusvaikutus on saavutettu.Nopeuta bakteerikantojen muodostumista käyttämällä OASE-suodatinkäynnistintä Biokick
	Väliseinä puuttuu(vain BioTec ScreenMatic240000, 60000, 90000)	Aseta väliseinä
Suurta äänien muodostusta	Vesiääniä ulostulossa riittämättö-män tuuletuksen vuoksi	Aseta tuuletusta varten T-kappale poistoputkeen, ylöspäin johtavalla aukolla

Kuluvat osat

• Suodatinvaahdot
• Substraattiputket
• ScreenMatic-sihti

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

▶ Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen.
- Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä.
▶ Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.

! FIGYELMEZTETÉS
