GEBRUIKSAANWIJZING BioTec ScreenMatic 60000 OASE

NL Gebruiksaanwijzing

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30 mA.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Bescherm open stekkers en stopcontacten tegen vocht.

Veilig gebruik

• Aan het reservoirdeksel bevindt zich een magneet met een sterk magneetveld dat pacemakers of geimplanteerde defibrillatoren (ICD) kan beïnvloeden. Minimaal 20 centimeter afstand tussen het implantaat en de magneet aanhouden.
• Als de behuizing defect is, mag het apparaat niet worden gebruikt.
• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.
• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Breng nooit technische veranderingen aan het apparaat aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Koppel het apparaat tijdens onweer los van het stroomnet om schade aan de elektronica te voorkomen.
• Overspanning in het stroomnet kan leiden tot bedrijfsstoringen in het apparaat. Informatie hieromtrent vindt u in het hoofdstuk "Opheffen van storingen". (→ Storing verhelpen)
• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het schoonmaken van tuinvijvers.
• Met in achtneming van deze technische gegevens. (→ Apparaatgegevens)
• Onder naleving van de toegestane waterwaarden. (→ Toelaatbare waterwaarden)

De volgende inperkingen gelden voor het apparaat:

• Nooit met andere vloeistoffen dan water gebruiken.
• Niet gebruiken voor industriële doeleinden.
• Niet geschikt voor zoutwater.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.

Productbeschrijving

Opbouw van apparaat

BioTec ScreenMatic ^2 40000, 60000

1	Inlaten, twee stuks
2	Waterverdeler
3	Verdelerverlenging
4	Borstel voor regelmatigschoonmaken van de ScreenMatic-zeef
5	SubstraatbuisBioTec ScreenMatic^2 40000: 2 stuksBioTec ScreenMatic^2 60000: 3 stuks
6	Scheidingswand, uitneembaar voor onderhoud
7	Filterschuim, 8 stuks
8	Stop, voor het afsluiten van de uitgang (14)Bij het reinigen van de filterschuimen met gesloten uitgang stroomt geen vervuild water terug in de vijver
9	Vuilafvoer
10	Schuimreiniger
11	Houder voor schuimreiniger
12	Trekschuif voor vuilafvoer
13	Vuilkorf
14	Uitgang

BioTec ScreenMatic ^2 90000

1	Inlaten, twee stuks
2	Waterverdeler
3	Verdelerverlenging
4	Borstel voor regelmatig schoonmaken van de ScreenMatiezeef
5	Substraatbuis, 4 stuks
6	Scheidingswand, uitneembaar voor onderhoud
7	Filterschuim, 16 stuks
8	Stop, voor het afsluiten van de uitgang (14)• Bij het reinigen van de filterschuimen met gesloten uitgang stroomt geen vervuild water terug in de vijver
9	Vuilafvoer
10	Schuimreiniger
11	Houder voor schuimreiniger
12	Trekschuif voor vuilafvoer
13	Vuilkorf
14	Uitgang

BioTec ScreenMatic ^2 145000

1	Inlaten, twee stuks
2	Waterverdeler
3	Verdelerverlenging
4	Borstel voor regelmatig schoonmaken van de ScreenMatiezeef
5	Scheidingswand
6	Substraatbuis, 12 stuks
7	Uitgang
8	Filterschuim, 18 stuks
9	Stop, voor het afsluiten van de uitgang (14)• Bij het reinigen van de filterschuimen met gesloten uitgang stroomt geen vervuild water terug in de vijver
10	Vuilafvoer
11	Vuilkorf
12	Schuimreiniger

ScreenMatic-bandeenheid

1	Besturing
2	Bedieningspaneel
3	Sensor aan de onderkant van de besturingBij contact van de sensor met het water op de ScreenMatic-zeef wordt een automatische reini-ging geactiveerd.
4	AfstrijkerStrijkt het vuil van de ScreenMatic-zeef af en transporteert dit naar de vuilkorf.
5	ScreenMatic-zeef
6	Markering "Max. watergolf"Vervuiling wordt eventueel uit de vuilkorf gespoeld, wanneer de watergolf uit de waterverdeler demarkering overschrijdt.
7	TrafoVoedingsspanning voor besturing en motor
8	MotorAandrijving van de ScreenMatic-bandeenheid

Eigenschappen

• Zeer effectief doorloopfilter voor vijvers tot 40 m ^3 , 60 m ^3 , 90 m ^3 of 140 m ^3 .
• Elektrisch aangedreven ScreenMatic-zeef voor automatisch afscheiden van grove vervuiling.
• Weinig onderhoud voor het filter nodig, dankzij afscheiding grove vervuiling.
• Bodemafvoer met schuif voor verwijderen van vuil uit het filtersysteem.
• Eenvoudige reiniging van de filtersponzen direct in het filter.
• Schuimreiniger en bevestigingsbeugel voor bevestiging van de schuimreiniger op het reservoir.
• Optimaal afgestemd op OASE AquaMax Eco-filterpompen.
• Directe aansluitmogelijkheid voor OASE UVC-zuiveringsapparaat uit de series Vitronic 18W/24W/36W, Bitron C en Bitron Eco.
• Toepassing van verschillende filtermedia voor optimaal gebruik van de filterbiologie.

Technische gegevens
Apparaatgegevens

BioTec ScreenMatic2			40000	60000	90000	145000
Elektrische voeding	Primaire nominale spanning V AC		230	230	230	230
	Netfrequentie	Hz	50	50	50	50
	Secundaire nominale spanning	V DC	12	12	12	12
	Toelaatbare omgevings-temperatuur	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Besturing	Opgenomen vermogen	W	5	5	5	5
	Toelaatbare omgevings-temperatuur	°C	-10 ... +35	-10 ... +35	-10 ... +35	-10 ... +35
Kabellengte	Elektrische voeding	m	2,10	2,10	2,10	2,10
	Besturing	m	5,00	5,00	5,00	5,00
Filterspons	Aantal blauw	st.	2	2	4	4
	Aantal rood	st.	3	3	6	7
	Aantal violet	st.	3	3	6	7
Speciaal filtergranulaat		kg	2,50	3,50	5	14,50
Grofvuilafscheiding		μm	300	300	300	300
Toelaatbare watertemperatuur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Ingang	Aantal	st.	2	2	2	2
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38, 50	25, 32, 38, 50
			G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2	G1, G11⁄4, G11⁄2, G2	G1, G11⁄4, G11⁄2, G2
	Aansluiting UVC-voorzulveringsapparaat		Bitron C 36 W /55 W / 72 W / 110 WBitron Eco 120 W / 180 W / 240 WVitronic 18 W / 24 W / 36 W
Uitgang	Aantal	st.	1	1	1	1
	Aansluiting		DN 75	DN 75	DN 110	DN 110
Vuiluitgang	Aantal	st.	1	1	1	1
	Aansluiting		DN 50	DN 50	DN 50	DN 75
Circulatiecapaciteit	minimaal	l/h	4000	6000	8000	8000
	maximaal	l/h	9000	11000	12500	17500
Maximaal vijvervolume	Zonder visbestand	m3	40	60	90	140
	Met visbestand	m3	20	30	45	70
	Met Koi	m3	10	15	22,5	35
Afmetingen	Lengte	mm	788	788	788	1200
	Breedte	mm	590	590	590	800
	Hoogte	mm	454	554	654	760
Gewicht	zonder water	kg	20	25	30	115

NL

Toelaatbare waterwaarden

Type		Vers water	Bassinwater	Zout water
pH-waarde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hardheid	DH	8 ... 15	8 ... 15	20 ... 30
Vrij chloor	mg/l	<0,3	<0,6	<0,3
Chlorideniveau	mg/l	<250	<250	<22000
Zoutgehalte	%	<0,4	<0,4	<4
Totaal droog residu	mg/l	<50	<50	<50
Temperatuur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Plaatsen en aansluiten

Toegang tot het apparaat

• Haal het deksel van het reservoir: Toegang tot het apparaat.

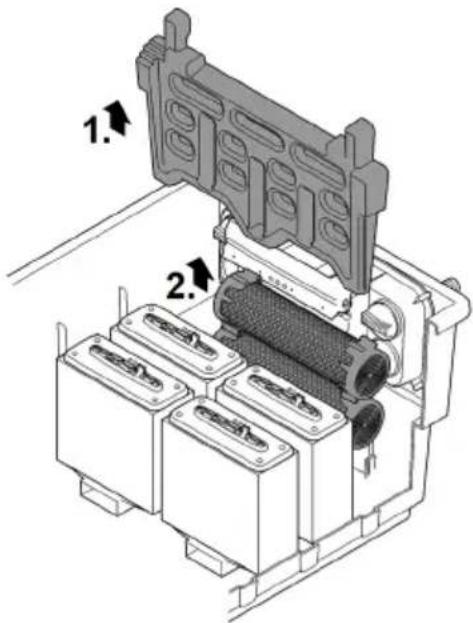

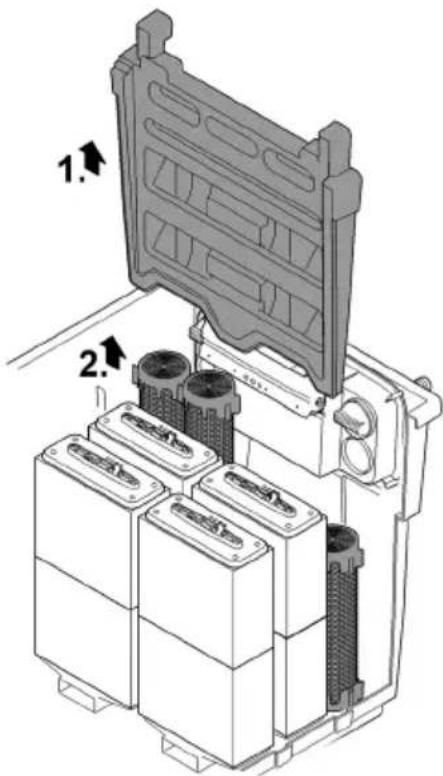

• Zeefhouder omhoog brengen: Toegang tot de filterschuimen substraatbuizen, scheidingswand en uitgang.

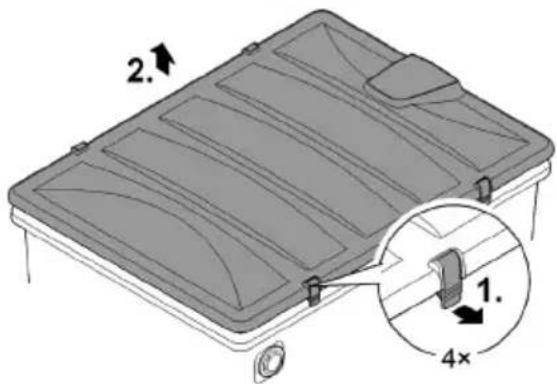

Haal het deksel van het reservoir

BioTec ScreenMatic ^2 40000, 60000, 90000

• Draai de beide borghaken los, til het deksel op en verwijder deze.

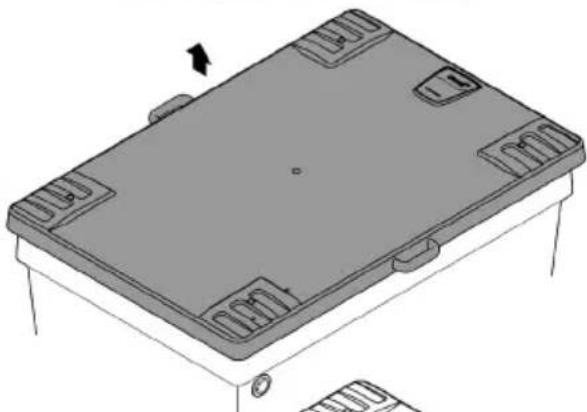

  BioTec ScreenMatic ^2 145000
• Til het deksel aan de grepen op en verwijder ze.
• In uitleveringstoestand zijn de grepen niet gemonteerd.

— Schroef de grepen op het deksel.

BioTec ScreenMatic ^2 40000, 60000, 90000

2. 1. 4×

BioTec ScreenMatic ^2 145000

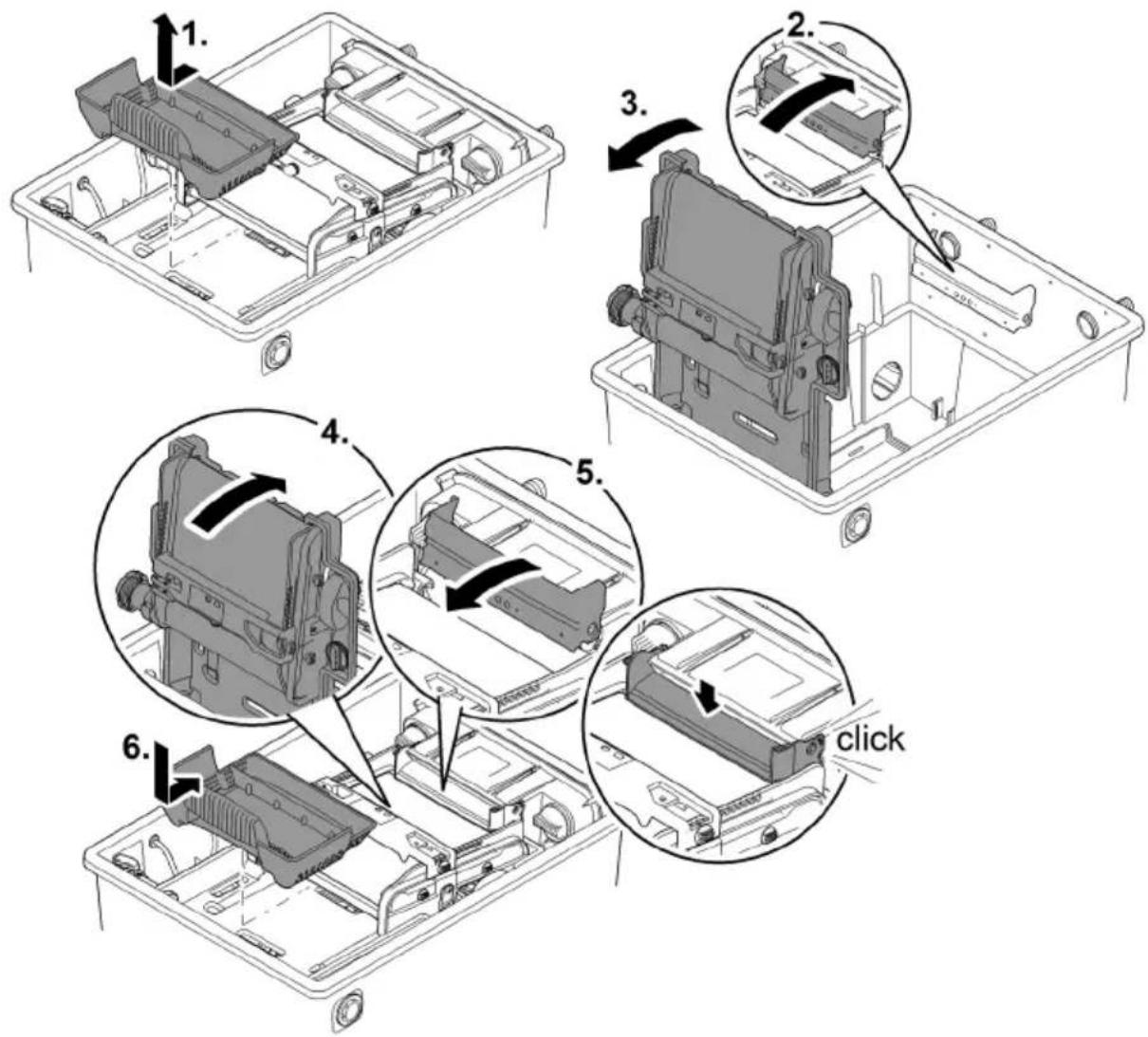

Zeefhouder open klappen/dichtklappen

Zo gaat u te werk:

Openen

1. Vuilkorf uitnemen.Filterschuim verwijderen.
2. Verdelerverlenging omhoog brengen.
3. Zeefhouder met ScreenMatic-bandeenheid opklappen.

Sluiten

1. Zeefhouder voorzichtig dicht klappen.
2. Verdelerverlenging naar beneden drukken tot deze hoorbaar vastklikt.
3. Vuilkorf plaatsen.

1. 2. 3. 4. 5. 6. click

BTC0052

WAARSCHUWING

Ernstig letsel of dodelijk letsel door elektrische schok mogelijk.

Beschermingsmaatregelen bij zwemvijvers:

In het water uitsluitend elektrische apparaten of installaties met nominale spanning U ≤ 12 V gebruiken.
▶ Bij elektrische installaties met een nominale spanning U > 12 V een afstand van minimaal 2 m tot het water aanhouden.

WAARSCHUWING

Door het hoge gewicht van het apparaat zijn bij het dragen beknellingen van ledematen of beschadiging aan de wervelkolom mogelijk. Het apparaat heeft een massa van meer dan 25 kg.

▶ Draag het reservoir met ten minste vier personen uitsluitend aan de grepen, om de rug te ontlasten.
▶ Bescherm uw ledematen tegen kneuzingen.
▶ Transporteer het reservoir niet, als deze met water is gevuld.

Elektrische componenten van het filtersysteem werken met een nominale spanning van U_DC = 12 V. De voedingsspanning wordt door een externe trafo geleverd, die op het stroomnet wordt aangesloten.

• Filtersysteem met aangebouwd UVC-voorzuiveringsapparaat:
• Filtersysteem en trafo moeten op een afstand van minimaal 2 m van het water worden geplaatst.
• Filtersysteem zonder aangebouwd UVC-voorzuiveringsapparaat:
• Het filtersysteem kan direct bij het water staan. De trafo moet op een afstand van minimaal 2 m van het water worden geplaatst.

Door een zorgvuldige planning en inachtneming van de omgevingsomstandigheden worden optimale bedrijfscondities bereikt.

• Het filter heeft in gevulde toestand een hoog gewicht. Kies daarom een geschikte ondergrond (minimaal platering, beter nog beton) om verzakken te voorkomen.
• Bodemplaat waterpas uitlijnen.
• Voldoende bewegingsruimte inplannen, om reinigings- en onderhoudswerkzaamheden te kunnen verrichten.
• Voer het vuile water af naar het riool of breng het vuile water zover van de vijver weg dat het vuile water niet in de vijver kan terugstromen.
• De inlaat in de vijver niet hoger dan de uitloop van het filtersysteem positioneren (bijv. boven een stroompje of waterval).

Een beekje of waterval is prima geschikt om water terug te laten lopen in de vijver.

- Daardoor wordt het gefilterde vijverwater met zuurstof verrijkt, voordat het in de vijver terugstroomt.

≥ 2 m

BTC0048

Ingangen

Het filtersysteem beschikt over twee ingangen met getrapte slangtulen.

• Aansluiting van een filterpomp.
• Aansluiting van een UVC-zuiveringsapparaat. (→UVC-voorzuiveringsapparaat aansluiten)
• Wanneer een ingang niet wordt gebruikt, wordt een gesloten slangtule gemonteerd.
• De getrapte slangtulen zijn bij uitlevering gesloten.

Voorwaarde:

• Reservoir is geopend. (→ Haal het deksel van het reservoir)
• Zeefhouder is opengeklapt. (→ Zeefhouder open klappen/dichtklappen)

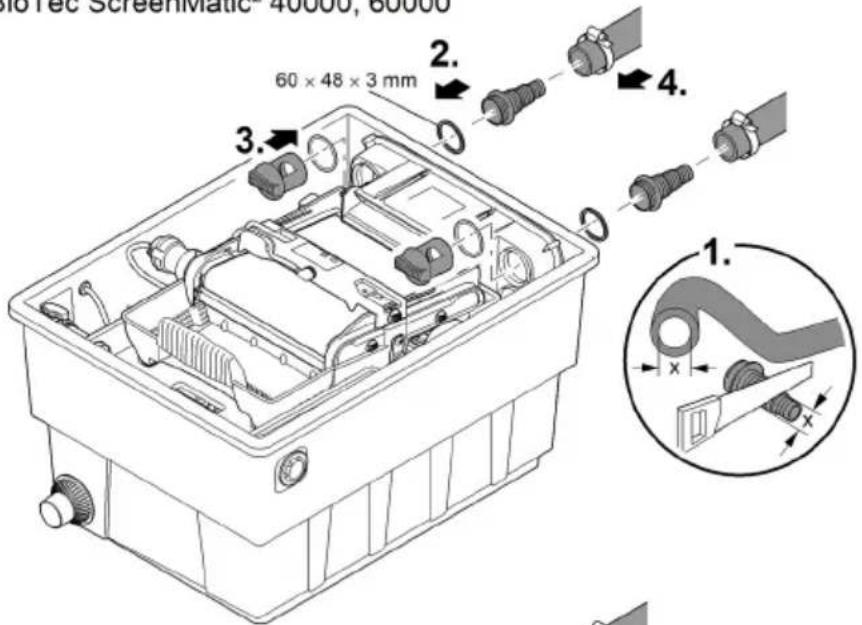

Filterpomp aansluiten

Zo gaat u te werk:

1. De slangtule inkorten op de diameter van de gebruikte slang.
   — Hierdoor worden drukverliezen verminderd.
2. Plaats de getrapte slangnippel met de vlakke pakking in de inlaatopening.
3. Doorlaatschroef met o-ring op de getrapte slangnippel schroeven en handvast aandraaien. — BioTec ScreenMatic ^2 145000: Als alternatief kunt u een slangtule 50 mm monteren.
4. Schuif de slangklem over de slang, steek de slang op de slangtule en zet deze vast met de slangklem.

BioTec ScreenMatic ^2 40000, 60000

BioTec Screenmatic 40000, 60000 60 × 48 × 3 mm 2. 3. 4. 1.

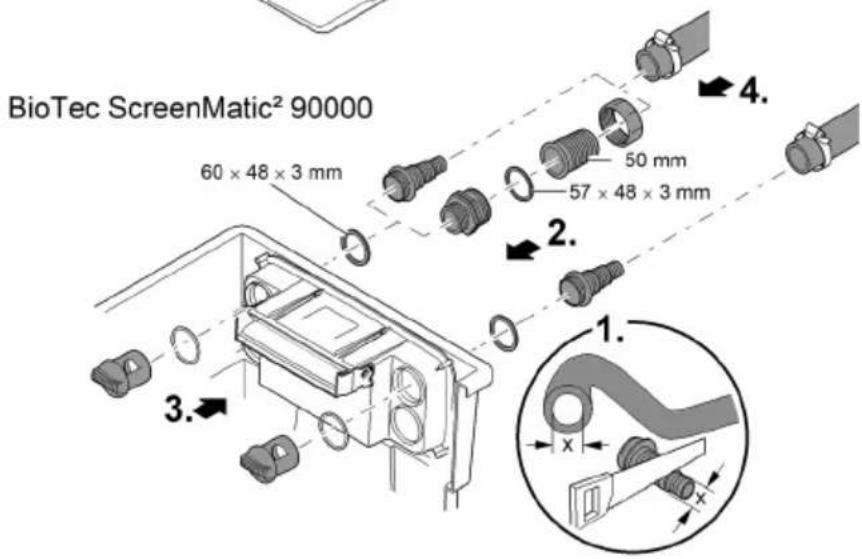

BioTec ScreenMatic² 90000 60 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 2. 3. 1. x x

BioTec ScreenMatic² 145000 60 × 48 × 3 mm 50 mm 57 × 48 × 3 mm 2. 3. 4.

UVC-voorzuiveringsapparaat aansluiten

Uitgang monteren

Voorwaarde:

• Reservoir is geopend. (→ Haal het deksel van het reservoir)
• Zeefhouder is opengeklapt. (→ Zeefhouder open klappen/dichtklappen)

Zo gaat u te werk:

1. Plaats het UVC-zuiveringsapparaat met de vlakke pakking in de inlaatopening.
2. Doorlaatschroef met o-ring op de slangtule schroeven en handvast aandraaien.
3. Gebruiksaanwijzing van het UVC-zuiveringsapparaat lezen.

60 × 48 × 3 mm 1. 2. 60 × 48 × 3 mm

BTC0059

Uitgangen

• Gebruik geschikte pijpleidingen.
• Gebruik geen rechthoekige buisstukken. Zeer efficiënt zijn ellenbogen met een maximale hoek van 45°.
• Stilstaand water kan bij sterke vorst niet uitwijken en laat pijpleidingen barsten. Leg daarom pijpleidingen en slangen met licht afschot (50 mm/m), zodat ze leeg kunnen lopen.
• Afmetingen leiding: (→ Apparaatgegevens)

Ondersteun de aangesloten leidingen. Hierdoor wordt de stabiliteit van de buisconstructies vergroot en het doorhangen van de buizen verhinderd.

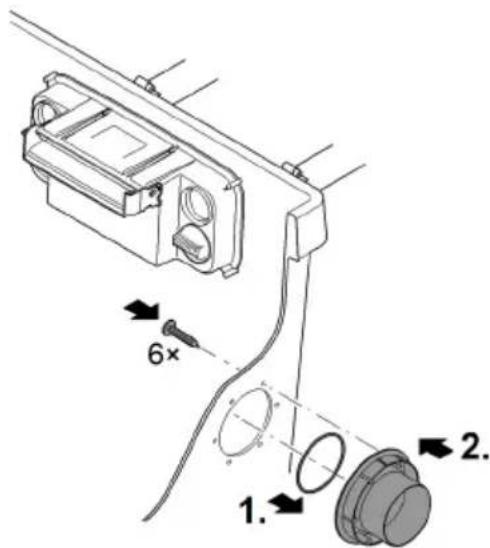

Uitgang monteren

BioTec ScreenMatic ^2 145000: De uitgang is in uitleveringstoestand niet gemonteerd.

Voorwaarde:

- Reservoir is geopend. (→ Haal het deksel van het reservoir)

Zo gaat u te werk:

1. Schuif de O-ring op de uitloop.

2. Plaats de uitloop van buitenaf in de reservoirwand.

- De markering moet omhoog wijzen en zijn uitgelijnd op de boorgaten in de reservoirwand.

1. Schroef de afvoer vast met drie lenskopbouten aan de binnenzijde tegen de reservoirwand.

- Draai de schroeven kruisgewijs vast, zodat de afdichting gelijkmatig afdicht.

- Als u een accuschroefboormachine gebruiken: Zet de accuschroefboormachine niet op "boren" om beschadiging aan de zelfgesneden schroefdraden te voorkomen. Haal aansluitend de schroeven kruislings aan met een Torx-schroevendraaier.

6× 1. 2.

BTC0064

Vuiluitgang monteren

BioTec ScreenMatic ^2 145000: De uitgang is in uitleveringstoestand niet gemonteerd.

1. 2. 3. 2×

Proficlear0347

Vuiluitgang aansluiten

Via de vuiluitgang DN 75 met schuifafsluiter op het onderste reservoir kan indien nodig (reiniging, reparatie, overwinteren) het water in het reservoir worden afgetapt.

• Sluit een passende pijpleiding DN 75 aan en voer het vuile water in de riolering.
• Afmetingen leiding: (→ Apparaatgegevens)

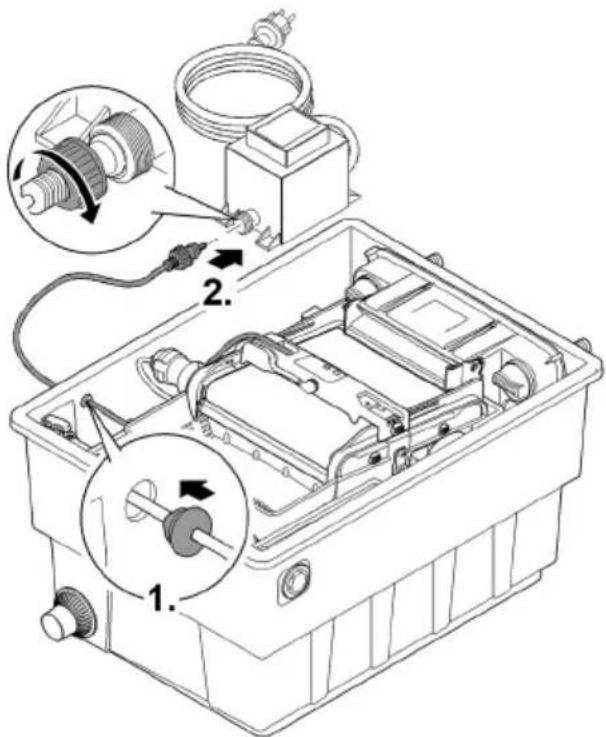

Elektrische aansluiting uitvoeren

Zo gaat u te werk:

1. Installeer de aansluitkabel van de besturing door de opening in de reservoirwand en sluit de opening af met de stop.

- Laat de aansluitkabel in de container zo lang, dat bij het openklappen van de ScreenMaticbandeenheid geen trekkrachten op de aansluitkabel worden uitgeoefend.

— Een wirwar van kabels in het reservoir vermijden.

1. De stekker van de aansluitkabel op de bus po de trafo aansluiten en de wartelmoer handvast aandraaien.

(i) Verwijder de beschermfolie van de substraatbuizen verwijderen en plaats de substraatbuizen in het reservoir. (→ Substraatbuizen reinigen/vervangen)

- In uitleveringstoestand zijn de substraatbuizen in folie verpakt.

Reinig de vijver grondig voor de eerste ingebruikname, zodat het filtersysteem niet vanwege te sterk vervuild water overbelast raakt. Voor de reiniging adviseert OASE de vijverslibzuiger Pondo-Vac.

- Bij een nieuw aangelegde vijver kan de reiniging in de regel komen te vervallen.

Biologische filterstarter

De filterschuimen bereiken de volledige biologisch reinigende werking pas na enkele weken. Voor de snelle groei van bacteriepopulaties wordt de OASE filterstarter Biokick aanbevolen. Micro-organismen vestigen zich in het filtersysteem, vermeerderen zich en zorgen door de groei van overtollige voedingsstoffen voor een betere kwaliteit van het vijverwater.

① Laat de UVC-zuiveringsunit gedurende ten minste 36 uur uitgeschakeld, als u filterstarters, medicijnen of onderhoudsmiddelen voor vijvers gebruikt.

- Hierdoor wordt de werking van de middelen niet verstoord.

Volgorde van de ingebruikname

Zo gaat u te werk:

1. Schuifafsluiter voor vuilafvoer sluiten.

2. Controleer het filtersysteem (leidingen en slangen) op volledigheid.

3. Haal het deksel van de behuizing.

4. Sluit de trafo voor de besturing op het elektriciteitsnet aan.

5. Filterpomp en evt. UVC-voorzuiveringsapparaat inschakelen.

- Het water moet via de terugloop in de vijver terugstromen.

1. Controleer alle pijpleidingen, slangen en hun aansluitingen op dichtheid.

- Uitzettende afdichtingen kunnen aanvankelijk ondicht zijn, omdat zij pas bij watercontact geheel afdichten.

1. Indien nodig de besturing op de doorstroomhoeveelheid instellen. (→ Besturing instellen)

2. Werking van de ScreenMatic-bandeenheid controleren (→ Bediening)

3. Reservoirdeksel erop leggen.

① Het apparaat mag uitsluitend met geplaatst deksel worden gebruikt.

Om de geluiden van de pomp te reduceren, de pomp bij een vaste installatie via flexibele, drukvaste slangleidingen met het leidingnet verbinden.

Voor een maximale werking moeten de substraatbuizen volledig onder water liggen. - Als het waterniveau in het reservoir door de configuratie van het systeem hiervoor te laag is, plaatst u de bovenste substraatbuis direct in de vijver, op een goed doorstroomde plaats.

Besturing instellen

Besturing pas na de inloopfase instellen

• Het is mogelijk dat door het neerlaten van de pomp in de vijver zoveel vervuiling wordt opgewerveld, dat bij directe inbedrijfstelling van het filtersysteem de ScreenMatic-zeef overstroomt.
• Het filtersysteem heeft een inloopfase van 2 tot 3 uur nodig. Indien nodig, daarna de besturing bijstellen.

• De besturing zodanig instellen, dat de sensor pas bij een goed gevormde vuilrol schakelt.

• Een goed gevormde vuilrol kan door de afstrijker optimaal worden verwijderd en in de vuilkorf worden getransporteerd.

• De afstrijkerborstel onder de ScreenMatic-zeef verzamelt kleinere vervuiling, die in de vuilkorf valt.

Zo gaat u te werk:

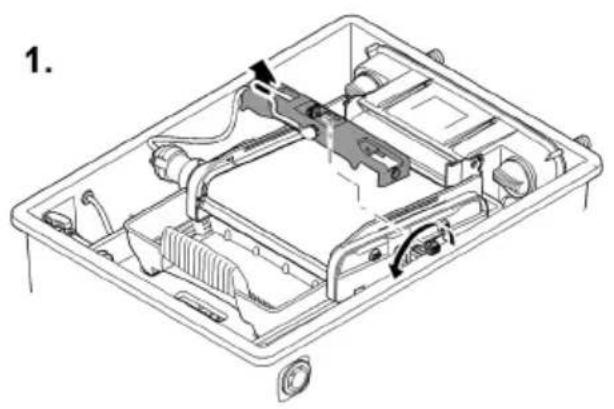

1. Schroef op de besturing verwijderen en de besturing uitnemen.
2. Besturing in de gewenste positie plaatsen, schroef plaatsen en handvast aandraaien.

Besturing afhankelijk van de vervuiling van de vijver instellen

Om vroegtijdig vervuilen van het filterschuim te voorkomen, moet het vuile water niet boven de markering "Max. watergolf" direct in de vuilkorf stromen.

- De positie van de besturing pas veranderen, wanneer het water ondanks de reiniging van de ScreenMatic-zeef (met aanwezige borstel) op of boven de markering "Max. watergolf" stroomt. (→ ScreenMatic-zeef reinigen/vervangen)

Typische posities van de besturing

BioTec ScreenMatic ^2

40000		60000		90000		145000
<6000 l/h	<8	<8000 l/h	<9	<9000 l/h	<10	<12000 l/h	<18
>8000 l/h	>8	>9000 l/h	>9	>11000 l/h	>10	>15000 l/h	>18
Uitleveringstoe-stand	8	Uitleveringstoe-stand	9	Uitleveringstoe-stand	10	Uitleveringstoe-stand	18

LED groen	ScreenMatic-bandeenheid is bedrijfsklaar
Knippert groen	Reiniging actief
Knippert groen/rood	Fout (→Systeemmeldingen)
Knippert rood	Fout (→Systeemmeldingen)

2 Toets, handmatige reiniging starten/stoppen (→ Handmatige reiniging)

Handmatige reiniging

Zo gaat u te werk

1s ingedrukt houden.

De ScreenMatic-zeef draait 1 slag vooruit.Toets opnieuw 1s ingedrukt houden: de draaibeweging stopt voortijdig.

Vanwege toenemende vervuilingsbelasting neemt ook het waterpeil op de ScreenMatic-zeef toe. Bij contact met het water activeert de sensor in de besturing een draaibeweging van de Screen-Matic-zeef.

Door het meerder keren kortstondig terugdraaien van de ScreenMatic-zeef wordt een grotere vuilrol gevormd, die door de afstrijker beter kan worden weggenomen.

Verloop van een automatische reinigingscyclus	Draaibeweging ScreenMatic-zeef
Normale vervuiling
1. Contact van de sensor met water	Kort terug
2. Contact van de sensor met water	Kort terug
3. Contact van de sensor met water	Kort terug
4. Contact van de sensor met water	Een omwenteling vooruitVervuiling wordt in de vuilkorf getransporteerd
Sterke vervuiling of verkeerd ingestelde besturing (constant verhoogd waterpeil op de ScreenMatic-zeef)
1. Contact van de sensor met water	Kort terug, dan een omwenteling vooruitVervuiling wordt in de vuilkorf getransporteerd

Tijdsafhankelijke reiniging

Afhankelijk van de omgevingstemperatuur voert de ScreenMatic-bandeenheid een reinigingscyclus volgens een vast interval uit. Daardoor is gewaarborgd, dat regelmatig wordt gereinigd

• bij vervuilde of defecte sensor,
• bij zeer lage vuilbelasting en/of bij geringe doorstroomhoeveelheden (bijv. bij geactiveerde SFC van de filterpomp).

Omgevingstemperatuur	Intervalbedrijf	Draaibeweging ScreenMatic-zeef
≤ 10 °C	6 uur	Een omwenteling vooruit
10 °C... 20 °C	4 uur	Vervuiling wordt in de vuilkorf getranspor-teerd
≥ 20 °C	3 uur

Systeemmeldingen

LED	Fouten	Mogelijke oorzaak	Oplossing	Stel de systeem-melding terug
Knippert groen/rood	Geen automatische reinigingsprocedure binnen 48 uur	Sensor verontreinigd	Sensor reinigenSensor ontkalken	Zelfwerkend na op-lossen fout
		Geen vervuild water, reiniging niet vereist	-
	Geen waterstroom	Filterpomp is niet inge-bruik	Filterpomp in gebruik ne-men
	Sensor herkent geen water	Besturing op verkeerde positie	Besturing correct positioneren
		Besturing defect	Besturing vervangen
		Geleidbaarheid van het water te laag	Waterhardheid met OptiPond verhogen
		De pompcapaciteit is te laag	Pompcapaciteit aanpas-sen
Knippert rood	20 automatische reinigingen achter el-kaar	ScreenMatic-zeef ver-vuild	Handmatige reiniging starten en ScreenMa-tic-zeef aan de zijde van de waterverdeler met de borstel reinigen (→ Handmatige reini-ging)De ScreenMatic-zeef inwendig reinigen, wanneer de mazen door een biofilm zijn dichtgeslibd (→ ScreenMatic-zeef reinigen/vervangen)	Zelfwerkend na op-lossen fout
		Sensor verontreinigd	Sensor reinigen
		Besturing op verkeerde positie	Besturing correct positioneren
		Pompcapaciteit te hoog	Pompcapaciteit aanpas-sen
Knippert groen	ScreenMatic-zee draait niet, ondanks dat een handmatige reiniging is geacti-veerd	Stekker motorkabel niet of niet correct op de besturing aangesloten	Stekker aansluiten, correcte plaatsing controle-ren	-
		Motor defect	Motor vervangen
Uit	ScreenMatic-zee draait niet, ondanks dat een handmatige reiniging is geacti-veerd	Stekker aansluitkabel niet of niet correct op de trafo aangesloten	Stekker aansluiten, correcte plaatsing controle-ren	-
		Trafo niet met netspan-ning verbonden	Trafo met netspanningverbonden
		Transformator defect	Vervang de trafo
		Besturing defect	Besturing vervangen

Reiniging en onderhoud

WAARSCHUWING

Ernstig letsel of dodelijk letsel door elektrische schok mogelijk.

• Ontkoppel alle elektrische apparaten in het water van de stroomvoorziening, voordat u in het water grijpt.

• Ontkoppel eerst de stroom van het apparaat voordat u met de werkzaamheden aan het apparaat begint.

• Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen omdat daardoor de behuizing of de werking kan worden aangetast.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
  — Pompreiniger PumpClean van OASE.
  — Azijn- en chloorvrije huishoudreiniger.
• Na het reinigen alle delen met schoon water afspoelen.

Periodieke reinigingswerkzaamheden

• Vuilkorf leegmaken:

• De reinigingscyclus is afhankelijk van de vervuiling van de vijver.
• Vuilkorf uitnemen: (→ Zeefhouder open klappen/dichtklappen)

• ScreenMatic-zeef reinigen:

• Bij verstopte ScreenMatic-zeef de ScreenMatic-zeef na de waterverdeler met de borstel reinigen. Daarbij de SceenMatic-zeef handmatig activeren. (→ Handmatige reiniging)
• Intensieve reiniging met de pompreiniger PumpClean van OASE uitvoeren. (→ ScreenMaticzeef reinigen/vervangen)

Filtersponzen reinigen

• De filterschuimen moeten worden gereinigd, zodra het water de markering op de scheidingswand 100% overschrijdt.
• Gebruik geen chemische reinigingsmiddelen, aangezien deze de filterbacteriën doden.

Voorwaarde:

• Filterpomp is uitgeschakeld.
- Reservoir is geopend. (→ Haal het deksel van het reservoir)
- Zeefhouder is opengeklapt. (→ Zeefhouder open klappen/dichtklappen)
- BioTec ScreenMatic ^2 90000: Scheidingswand is eruit getrokken en de substraatbuizen zijn verwijderd. (→ Substraatbuizen reinigen/vervangen)
- Waterstand in reservoir is op de hoogte van de uitgang gedaald of daaronder.

BioTec ScreenMatic ^2 40000, 60000, 90000

Zo gaat u te werk:

1. Stop van binnen in de uitgang plaatsen, om de uitgang af te sluiten.

- Voor een betere toegankelijkheid eventueel de scheidingswand uitnemen.

1. Filterpomp inschakelen tot de filterschuimen met water zijn bedekt, dan de filterpomp uitschakelen.
2. Alle filterschuimen met de schuimreiniger meerdere malen samenpersen.
3. Vuilwater laten weglopen.

- Trekschuif voor vuilwaterafvoer openen en na het leegmaken het reservoir weer sluiten.

1. Indien nodig de stappen 2 ... 4 herhalen.
2. Reservoir met schoon water spoelen, om losgeraakte vervuiling te verwijderen. Daarvoor eerst stap 2 en dan stap 4 uitvoeren.
3. Stop op de uitgang aan de binnenkant verwijderen.
4. Trekschuif voor vuilafvoer sluiten.
5. Zeefhouder dichtklappen (→ Zeefhouder open klappen/dichtklappen), vuilkorf plaatsen en filterpomp inschakelen.

BioTec ScreenMatic ^2 40000, 60000

NL

BTC0053

BioTec ScreenMatic ^2 90000

1. Stop van binnen in de uitgang plaatsen, om de uitgang af te sluiten.
2. Filterpomp inschakelen tot de filterschuimen met water zijn bedekt, dan de filterpomp uitschakelen.
3. Alle filterschuimen met de schuimreiniger meerdere malen samenpersen.
4. Vuilwater laten weglopen.

- Trekschuif voor vuilwaterafvoer openen en na het leegmaken het reservoir weer sluiten.

1. Indien nodig de stappen 2 ... 4 herhalen.
2. Reservoir met schoon water spoelen, om losgeraakte vervuiling te verwijderen. Daarvoor eerst stap 2 en dan stap 4 uitvoeren.
3. Stop op de uitgang aan de binnenkant verwijderen.
4. Trekschuif voor vuilafvoer sluiten.
5. Zeefhouder dichtklappen (→ Zeefhouder open klappen/dichtklappen), vuilkorf plaatsen en filterpomp inschakelen.

100%

BTC0079

Substraatbuizen reinigen/vervangen

In uitleveringstoestand zijn de substraatbuizen met zeolith gevuld. OASA adviseert, de zeolith door Phosless te vervangen, wanneer de volledige biologische reinigende werking van de filterschuimen is bereikt.

Voorwaarde:

• Filterpomp is uitgeschakeld.
- Reservoir is geopend. (→ Haal het deksel van het reservoir)
- Zeefhouder is opengeklapt. (→ Zeefhouder open klappen/dichtklappen)

BioTec ScreenMatic ^2 40000, 60000

Zo gaat u te werk:

1. Scheidingswand eruit trekken.
2. Substraatbuizen uitnemen en reinigen of de vulling vervangen.
   — BioTec ScreenMatic ^2 40000: Twee substraatbuizen
   — BioTec ScreenMatic ^2 60000: Drie substraatbuizen
3. bij het vervangen de substraatbuizen tegen de wand tegenover de uitgang schuiven.

1. Scheidingswand eruit trekken.

2. Substraatbuizen uitnemen en reinigen of de vulling vervangen.

— BioTec ScreenMatic ^2 90000: Vier substraatbuizen
- Steeds twee substraatbuizen links van de uitgang en twee substraatbuizen rechts van de uitgang.

- Substraatbuizen afzonderlijke lostrekken en reinigen of de vulling vervangen. — BioTec ScreenMatic ^2 145000: Twaalf substraatbuizen

• Filterpomp is uitgeschakeld.
- Reservoir is geopend. (→ Haal het deksel van het reservoir)
- Vuilkorf is verwijderd. (→ Zeefhouder open klappen/dichtklappen)

Zo gaat u te werk:

1. Schroef voor bevestiging van de besturing verwijderen, besturing afnemen en voorzichtig opzij leggen.

2. Zo nodig op de besturing de stekker van de motorkabel lostrekken.

3. Voor het opnieuw inbouwen de positie van de besturing op een zijdeel markeren.

4. ScreenMatic-bandeenheid uit de zeefhouder nemen.

5. Biotec ScreenMatic ^2 40000, 60000, 90000: Aan beide zijden de borghaken indrukken en de ScreenMatic-bandeenheid uitnemen.

6. Biotec ScreenMatic ^2 145000: ScreenMatic-bandeenheid in de richting van de waterverdeler drukken en uitnemen.

7. Moeren op zijdeel losmaken, zijdeel en afstrijker wegnemen.

8. Spanhendel losmaken en de ScreenMatic-zeef aftrekken.

— De afstrijker grondig reinigen.
- De ScreenMatic-zeef aan beide zijden grondig schoonmaken. Indien nodig de ScreenMatic-zeef vervangen.
- Voor de reiniging de pompreiniger PumpClean van OASE gebruiken.

1. ScreenMatic-bandeenheid in omgekeerde volgorde monteren en in de zeefhouder plaatsen.

- Bij het spannen van de ScreenMatic-zeef moet de spanhendel vastklikken.

• Filterpomp is uitgeschakeld.
- Reservoir is geopend. (→ Haal het deksel van het reservoir)
- Zeefhouder is opengeklapt. (→ Zeefhouder open klappen/dichtklappen)

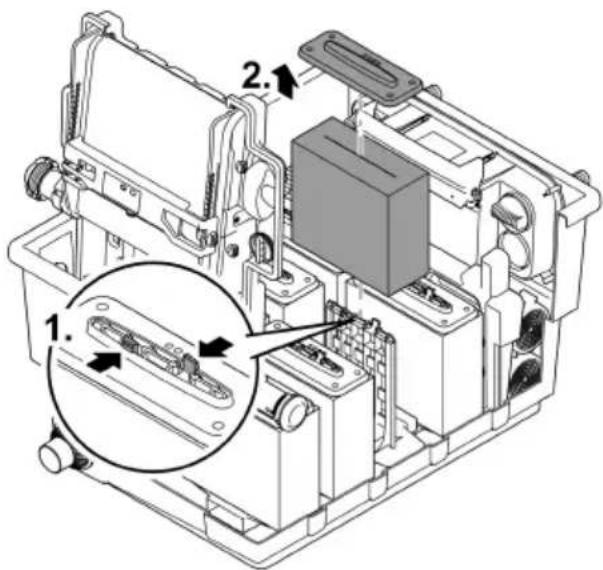

Zo gaat u te werk:

1. Tegen de beide borghaken op de schuimhouder drukken.
2. Schuimbevestigingsplaat en filterschuim aftrekken.
3. Nieuw filterschuim op de schuimhouder schuiven, schuimbevestigingsplaat plaatsen en naar beneden drukken tot de beide borghaken in de schuimbevestigingsplaat vastklikken.

i Aanbeveling voor het vervangen van filterschuimen:

• Vervang de filterschuimen altijd gedeeltelijk en met wekelijkse tussenpozen, zodat de biologische reinigende werking niet te veel wordt aangetast.
• Vervang maximaal 50% van de filterschuimen in één keer.

Het apparaat staat tegen vorst beschermd (bijv. in een garage of aanbouw)

De werking van het apparaat is mogelijk, indien de minimale watertemperatuur van +4 °C wordt aangehouden.

De dieper gelegen vijferdelen hebben in de winter een watertemperatuur van ca. +4°C en zijn van levensbelang voor vissen. Met de volgende maatregelen wordt de afkoeling van het water bij de circulatie door het filtersysteem gereduceerd:

• Pomp dichter bij het wateroppervlak positioneren zodat alleen koud water uit de hogergelegen vijverdelen wordt gepompt.
• De retourleidingen van het filtersysteem in de vijver isoleren.
• Het water niet via een beekje naar de vijver laten terugstromen.

Het apparaat staat niet tegen vorst beschermd (bijv. buiten)

Neem het apparaat buiten gebruik bij watertemperaturen +8 °C of uiterlijk bij te verwachten vorst.

• Laat water in het apparaat, in de slangen, buizen en aansluitingen zoveel mogelijk weglopen.
• Open alle schuifafsluiters om waterophopingen te vermijden.
• Dek de container af, zodat er geen regenwater kan binnendringen.
• Bescherm de leidingen en de schuifafsluiter tegen vorst, waarbij u het water niet kunt afvoeren.

Storing verhelpen

Storing	Mogelijke oorzaak	Oplossing
Geen waterstroom	Filterpomp niet ingeschakeld	Filterpomp inschakelen, netstekker in contactdoos steken
	Toevoer naar filtersysteem of te-rugloop naar vijver verstopt	Toevoer resp. terugloop reinigen
Waterstroom onvoldoende	Slang geknikt of verstopt	Slang controleren, reinigen, even-tueel vervangen
	Te hoge verliezen in de slangen	Slang inkorten tot de benodigde minimumlengte
	De pompcapaciteit is te laag	Pompcapaciteit aanpassen
Het water wordt niet helder	Circulatie van het water te laag	Pompcapaciteit aanpassen
	Het water is extreem vervuild	Circulatie van het water in de vijver optimaliserenAlgen en bladeren uit de vijver verwijderenWater verversenVervers bij hoge belasting onge-veer 30 % van het water om schade aan het visbestand te voorkomen
	Te veel dieren	Verminder het aantal dierenRichtwaarde: ca. 600 mm vislengte op 1 m^3 vijverwater
	ScreenMatic-zeef is verstopt	ScreenMatic-zeef reinigen of deze vervangen
	Filterschuimen zijn verontreinigd	Filterschuimen reinigen
Geen water bij de vijverinloop	De vijverinloop is verstopt	Maak de vijverinloop schoon
	Filterpomp niet in gebruik	Filterpomp in gebruik nemen
Waterniveau in reservoir te laag,filterschuimen liggenniet volledig onder water	Bij nieuwe filterschuimen is het wa-terniveau eerst laag, omdat nog geen bacteriepopulatie aanwezig is	Wacht enkele weken tot de vol-ledige biologische reinigende werking bereikt is.Met OASE filterstarter Biokick de opbouw van de bacterie-populatie versnellen
	Scheidingswand ontbreekt (alleen BioTec ScreenMatic ^2 40000, 60000, 90000)	Scheidingswand plaatsen
Hoge geluidsontwikkeling	Waterlawaai aan de uitgang van-wege onvoldoende beluchting	Ten behoeve van de beluchting een t-stuk in de afvoerbuis zetten, met een naar boven lopende opening

NL

Slijtagedelen

• Filtersponzen
• Substraatbuizen
• ScreenMatic-zeef

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

ADVERTENCIA
