BRUKSANVISNING Ixplorer Hamax

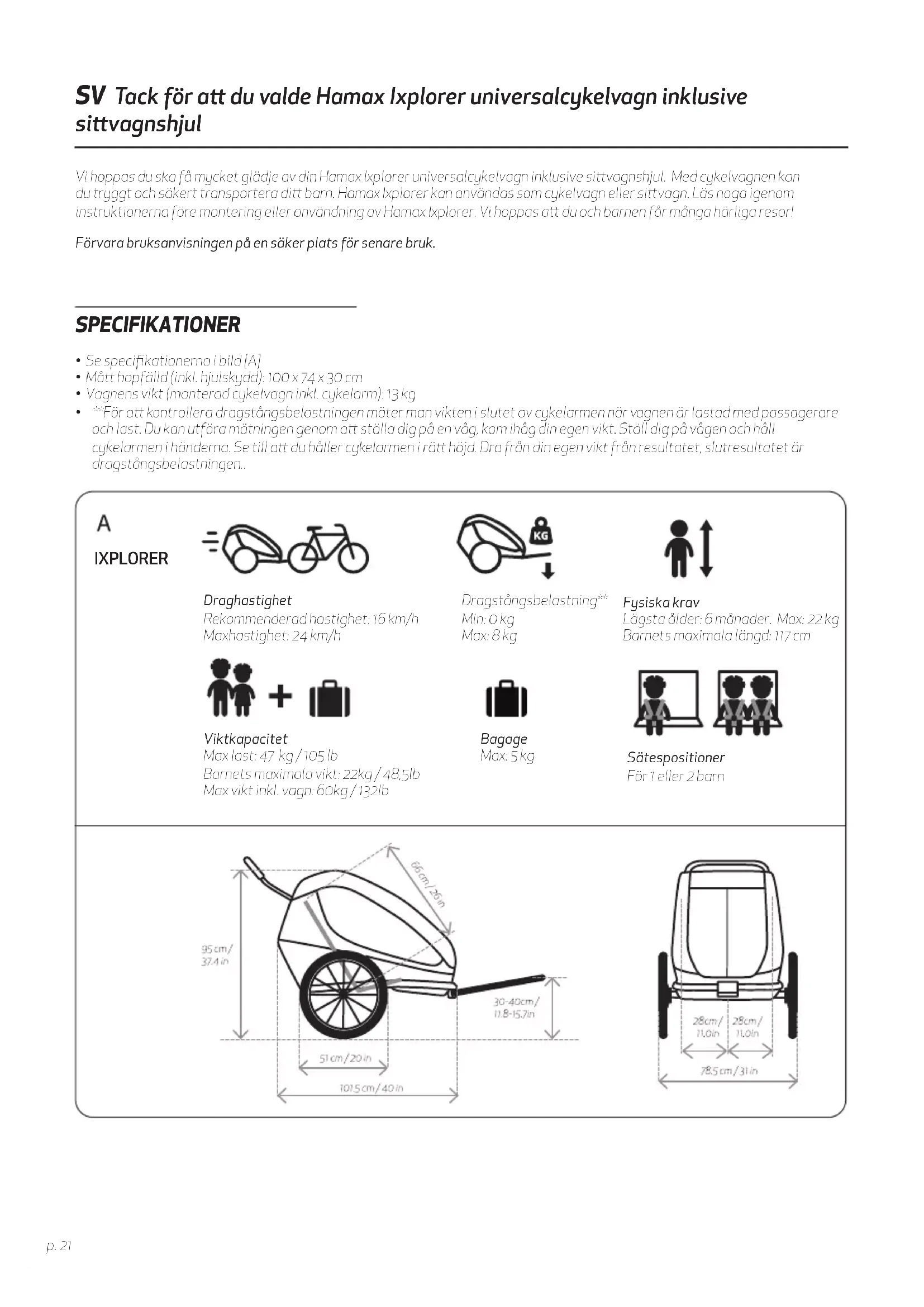

• Vagnens vikt (monterad cykelvagn inkl. cykelarm): 13kg

• **För a kontrollera dragstångsbelastningen mäter man vikten i slutet av cykelarmen när vagnen är lastad med passagerare och last. Du kan utföra mätningen genom a ställa dig på en våg, kom ihåg din egen vikt. Ställ dig på vågen och håll cykelarmen i händerna. Se till a du håller cykelarmen i rä höjd. Dra från din egen vikt från resultatet, slutresultatet är dragstångsbelastningen.. Draghastighet Rekommenderad hastighet: 16km/h Maxhastighet: 24km/h Viktkapacitet Max last: 47 kg / 105 lb Barnets maximala vikt: 22kg / 48,5lb Max vikt inkl. vagn: 60kg / 132lb Dragstångsbelastning** Min: 0kg Max: 8 kg Sätespositioner För 1 eller 2 barn Fysiska krav Lägsta ålder: 6 månader. Max: 22 kg Barnets maximala längd: 117cm Bagage Max: 5 kg IXPLORERp. 22 VARNINGAR

• Viktigt – Läs noggrant och spara för framtida bruk

• Denna produkt uppfyller europeiska standarder för cykelvagnar till barn och sivagnar: EN 15918:2011+A2:2017, EN 1888-2:2018, ASTM F 1975-15, ASTM F 833-15

• Denna sidel är inte lämplig för barn under 6 månader.

• Dea säte är inte lämpligt för barn som inte kan sia utan hjälp eller som inte har tillräcklig styrka i nacken. Om du är tveksam, rådfråga en barnläkare.

• Får inte användas av barn som överstiger viktbegränsningarna.

• Lämna aldrig barnet utan uppsikt.

• Undvik allvarliga skador, t.ex. a barnet faller eller glider ut ur vagnen. Använd alltid bältessystemet.

• Passagerare ska alltid använda hjälm som är godkänd och sier på rä sä.

• När cykelvagnen dras bakom en cykel påverkas cykelns stabilitet och bromssträckan blir längre.

• Tänk på a vagnen är bredare än cykeln. Tänk på a ta ut avstånden och tänk på a svängradien är större.

• Innan du börjar cykla ska du kontrollera a vagnen inte förhindrar bromsning, pedalernas rörelser och styrningen av cykeln.

• Låt inte barnet, dess kläder, skor/skosnören eller leksaker komma i kontakt med rörliga delar.

• Montera inte in bilbarnstol eller något annat säte som inte är godkänt av tillverkaren.

• Det är inte tillåtet a modifiera vagnen.

• Cykla aldrig i mörker utan fullgod belysning. Följ lokala bestämmelser rörande cykelbelysning.

• På vagnens baksida ska det finnas en synlig reflex som uppfyller CPSC-bestämmelserna.

• Kontrollera ringtrycket innan du använder vagnen. Däcken ska alltid ha det ringtryck som anges på däckets utsida.

• Använd inte lösningsmedel. Rengör endast med mild såpa och vaen.

• Om man inte följer tillverkarens anvisningar kan det leda till allvarliga skador eller dödsfall för passagerare/cyklist.

• Låt inte barnet leka med denna produkt.

• Se till a alla låsanordningar är spärrade innan duanvänder vagnen

• Kontrollera a parkeringsbromsen är aktiverad när barn säs i eller tas ur från vagnen.

• För a undvika skada, se till a barnet är ur vägen när du fäller ut och ihop denna produkt.

• Denna produkt är inte lämplig för a springa eller åka inlines med.

• Använd inte tillbehör som inte har godkänts av tillverkaren.

• Använd endast reservdelar som levereras eller rekommenderas av tillverkaren/distributören.

• Var uppmärksam på yre risker, som t.ex. vindavkylning och värmeutmaning, hos mindre aktiva passagerare som kanske utsäs för låga eller höga temperaturer under en längre tid, utan tillräcklig ventilation eller vätskeintag.

• Felaktig användning kan leda till farliga situationer. Hamax kan inte hållas ansvariga för skador som orsakas av felaktig användning. Ev. felaktig användning sker på användarens ansvar.

• Det främre skyddet ska vara stängt när man använder cykelvagnen.

• Belasta inte tryckstången, det kommer a påverka vagnens stabilitet.

• Förvara inte bagage inne i eller på utsidan av vagnen, annat än i bagageutrymmet, felaktig lastning påverkar cykelvagnens stabilitet.

• Glöm inte a ta bort svänghjulet när du cyklar.p. 23 Cykelsäkerhet Innan du kopplar till cykelvagnen på cykeln ska du kontrollera a cykeln lämpar sig för a dra cykelvagn enligt tillverkarens instruktioner och a den är utrustad med bra fungerande bromsar. Cykeln som används för a dra cykelvagnen bör ha genomgå en säkerhetskontroll, utförd av en behörig cykeltekniker innan cykelvagnen kopplas på. Cykelvagnar som dras av en EPAC kan vara begränsade enligt lag. Cykelteknik När man cyklar med cykelvagn blir cykeln tyngre och ger sämre respons, dea beror på cykelvagnens tyngd. Bekanta dig med din cykels nya agerande genom a experimentera med olika last i vagnen i en lugn miljö, innan du ger dig ut i trafiken. Tänk på a cykelvagnens vikt innebär a cykelns bromssträcka blir längre. Var försiktig när du cyklar i nedförsbacke, cykeln kommer snabbt a få upp hög hastighet. Överskrid inte den maximala hastigheten som anges i bruksanvisningen och tänk på a sänka hastigheten när du ska svänga eller cyklar på ojämna vägar. Undvik a köra över stenar, kantsten eller andra hinder som kan orsaka a vagnen välter. Det kan orsaka farliga situationer om man använder vagnen i dåligt väder och i svåra väg- eller trafikförhållanden. Använd alltid sunt förnu när du avgör om förhållandena är säkra för a använda vagnen. Hög synlighet För bästa möjliga synlighet och trafiksäkerhet har cykelvagnen reflexer fram (vit) och bak (orange). Dessutom har däcken reflexlinjer. Reflekterande rör har sys in i det yre tyget. När vagnen används som cykelvagn ska den även utrustas med en orange vimpel för a ge ökad synlighet. Använd bakljuset som medföljer, se [16]. Avsedd användning Vagnen är avsedd för transport av barn, så som anges i bruksanvisningen, på allmänna vägar med läare trafik, gångbanor och jämna gångvägar. Hamax ser all annan användning av vagnen som felaktig användning, inklusive, men inte begränsat till:

• köra i för hög hastighet

• köra i terrängförhållanden ”offroad”

• använda vagnen i kommersiellt sye

• förvaring av bagage i eller utanpå vagnen, annat än i bagageutrymmet

• dra vagnen bakom e motordrivet fordon

• underlåta a följa instruktionerna i denna bruksanvisning

KOMMA IGÅNG – MONTERING

[1] Förpackningens innehåll

• Vagnkaross (1x) [1a]

• Hjul med snabbfäste (2x) [1b]

• Ficka för främre skydd [2b]

• Sivagnshjul med snabbfäste [2e]

• Tryckstång, frigöringshandtag [2i]

• Bakre sätesryggstöd [2j]

• Förvaringsutrymme [2k] [3] Montering av kroken på din cykel

• Ta bort snabbkopplingen eller muern [3a] från den vänstra sidan av cykelns bakre hjulaxel. Placera kroken [3b] mellan snabbfästet eller muer och ram. Spänn snabbfäste eller muer i enlighet med cykeltillverkarens uppgier.

• Kontrollera a krokens riktning är korrekt. Håll riktningen/vinkel mellan kroken och cykelarmen så rak som möjligt. [4] Montera hjulskyddens

• Placera de två skydden [4a] i de två hålen på sidan av ramen. Fäst skruven [4b] från insidan av ramens boen. Använd insexnyckeln som medföljer hjulskydden. [5] Uppfällning av vagnen

• Faa tag i den bakre delen av ramen [5a] inuti förvaringsutrymmet [2k] och dra den bakåt. När du gör det kan du skjuta den övre delen av ramen [5b] framåt.

• Hopfällningslåsen [6a] låses automatiskt och du kan höra e klick.

• Bekräa a hopfällningsmekanismen är låst genom a försöka skjuta den bakre delen av ramen framåt.

• För in tryckstången [5c] i skjutstångsanslutningen [12a], tryck på tryckstångsknapparna [12b] och skjut in tryckstången tills den låses fast. Placera tryckstången i det högsta läget när du cyklar [12c]. [6] Fälla samman vagnen

• Ta bort tryckstången samtidigt som du håller in knapparna [12].p. 24

• Dra i båda hopfällningslåsen [6a] och skjut ramen framåt tills den fälls ihop.

• Skjut försiktigt ihop den övre delen av ramen till dess hopfällda läge och vik in tyget i cykelvagnen. [7] Montering av hjul med snabbfäste

• Kontrollera a parkeringsbromsen är frikopplad [2f].

• Glöm inte a ta bort haen som skyddar hjulaxeln samt säkerställer a där är rent [7a]. Tryck på knappen [7b] och för in hjulaxeln i hylsan. Kontrollera a hjulet sier ordentligt fast genom a dra i hjulet. [8] Montering av säkerhetsvimpel

• Placera flaggstången [8a] i hålet [8b] bredvid tryckstången. Om det behövs kan du öppna bagageutrymmet för a läare så hålet för flaggstången. Placera flaggstången på cykelvagnens sida närmast vägen. ANVÄNDNING [9] Använda barnvagnshjulet

• Montering: För in sivagnshjulets pinne [1e] i den främre kopplingen på sivagnen [9a]. Dra i sivagnshjulet för a säkerställa a det sier fast ordentligt.

• Boragning: Tryck på knappen [9b] för a låsa upp och dra ut sivagnshjulet [1e ] ur den främre kopplingen [9a].

• När du går med sivagnen kan du förvara cykelarmen [1c] i bakvänt läge i cykelarmens fäste [10a] [19]. Du ska inte använda cykelarmsknappen [10b] i den här positionen. [10] Användning av cykelarmen på vagnen

• Skjut in cykelarmen [1c] i cykelarmens fäste [10a].

• Tryck på cykelarmsknappen [10b] och skjut in armen tills e klick hörs.

• För in låspinnen [10c] för a låsa kopplingen. Rotera låspinnen [10c] bakåt och vik den över sig själv. Dra i cykelarmen för a säkerställa a den sier fast ordentligt. [11] Montera cykelarmen på cykeln

• Fäst fast dragstång och säkerhetsrem ordentligt före användning. Vagnen ska var olastad när den hängs på eller tas bort från cykeln.

• För på cykelarmen på kroken [11a]. Montera spärrstiet [11b] genom hålet på cykelarmen och lås fast. Kontrollera a cykelarmen sier ordentligt fast genom a dra i den. Linda säkerhetsremmen runt cykelramen och spänn fast kroken i den triangulära plaan [11c].

• Placera säkerhetsremmen runt cykelramens kedjestag [11d] eller sadelstag [11e]. TIPS!: När cykelarmen inte ska användas kan den förvaras i vagnen. TIPS!: Om säkerhetsremmen är för lång kan man linda den dubbelt runt ramen så a remmen inte påverkar bakhjulets rörliga delar. [12] Justering av tryckstång [2a]

• Ta ut tryckstången [2a] genom a trycka på tryckstångens låspinnar [12b] på vardera sida och dra sedan ut tryckstången.

• Justera tryckstången 180 grader till önskat lågt [12d] eller högt läge [12c].

• För in tryckstången [5c] i skjutstångsanslutningen [12a], tryck på tryckstångsknapparna [12b] och skjut in tryckstången tills den låses fast. Placera tryckstången i det högsta läget när du cyklar [12c]. [13] Använda parkeringsbromsen

• Koppla in: Tryck parkeringsbromsspaken [13a] nedåt tills knappen [13b] hoppar ut och spaken låses fast. Du kan behöva rulla cykelvagnen lite bakåt och framåt för a bromspinnen nära hjulet ska hamna i hålet. Kom alltid ihåg a kontrollera om bromsen är inkopplad genom a försöka rulla cykelvagnen.

• A frigöra: Tryck på frigöringsknappen [13b] med foten, spaken [13a] roterar då uppåt. [14] Främre skydd och solskydd

• Ixplorer har tre främre skydd: e plastskydd [14a], e nätskydd [14b] och e extra solskydd [14d]. Skydden i plast och nät kan säas fast i underdelen med hjälp av kroken som sier precis ovanför ramen [14c].

• För a fixera solskyddet: Använd kardborre [14e] 4 för kort och 6 för full längd. För a korta solskyddet, vik det dubbelt och fäst kardborre från boen med toppen [14f].

• När skydden inte används: Främre skyddet av plast kan förvaras i en ficka under vagnens topp. Nätskyddet [14b] och solskyddet [14d] kan förvaras under plastskyddet [14g]. Stäng fickan med hjälp av knapparna för a säkerställa a skydden inte faller ner oönskat under färd. [15] 5-punkts säkerhetsbälte

• Placera barnet och för armarna genom öppningen mellan axel- [15a] och midjebälte [15b]. Kontrollera a axelbältena är i linje med barnets axlar. Justera höjden genom a dra i spännena [15e], ovanför huvudskyddet, upp eller ner.

• Koppla ihop de två axelbältena med varandra och för dem tillsammans in i låset [15c] på grenbandet [15d] tills de låses fast. Reducera mängden bälte i grenbandet och axelbältena så ert barn sier säkert fastspänt. Säkerställ a internbältet är låstp. 25 genom a dra i bägge axelbälten. [16] Montering av LED-lampor

• Placera lamporna på vagnens sida som är närmast vägen.

• Bak: Montera den röda lampan på tryckstången [16] .

Kontrollera dea innan vagnen används

• Hjulen korrekt monterade på vagnen.

• Däcken har rä ringtryck, enligt angivet ringtryck

• Vagnen är helt uppfälld och mekanismen är låst på båda sidor. Glöm inte a spärra tryckstången.

• Sätets ryggstöd är spänt och säkrat. Läs underhållsavsniet.

• Säkerhetsvimpeln och belysning ska användas när så krävs.

• A alla viktiga komponenter såsom dragstång, kopplingsanordning, ram, säkerhetsbälten, belysning, däck och hjul är i e säkert skick. Kontrollera regelbundet a fastskruvade komponenter är ordentligt åtdragna. Förvaring

• Ixplorer-vagnen bör förvaras inomhus, på en torr och välventilerad plats, skyddad från direkt solljus. TIPS!: För a skydda vagnen yerligare finns även e Hamax förvaringsskydd. Underhåll

• [17] Parkeringsbroms [2f]: Om bromsen inte aktiveras på både hjulen eller inte frigörs helt (hjulet avger e tickande ljud) måste du justera parkeringsbromsens kablar med hjälp av justermurarna [18a] på varje hjulsida under cykelvagnen.

• Ixplorer-cykelvagnen har e utbytbart främre skydd som fästs med kardborreband i fickan ovanför den främre öppningen.

• Koppling för sivagnshjul [2e]; Om det förekommer smuts inuti sivagnshjulets koppling [2e] ska du spola med vaen.

• Sidynans ryggstöd [2j]: För en bekvämt och säker sits ska du regelbundet spänna remmarna [19] på baksidan av sitsens ryggstöd. Börja spänna remmarna uppifrån och fortsä däreer neråt.

• Använd inte lösningsmedel. Rengör endast med mild såpa och vaen.

• För rengöring kan sidynan [2d] tas bort från vagnen. Tväa sätet för hand eller i tvämaskin på kallt tväprogram med kort centrifugering.

• Låt vagnen torka helt innan den ställs undan för förvaring, dea för a förhindra a den möglar.

• Om vagnen råkar ut för en olycka eller skadas ska du kontakta din återförsäljare för a kontrollera a sitsen fortfarande kan användas. GARANTI Din Hamax Ixplorer universalcykelvagn till barn omfaas av normal produktgaranti som gäller från inköpsdagen. Garantins omfaning regleras av gällande lagar. Garantin omfaar materialdefekter och tillverkningsfel. Garantin omfaar inte skador som uppkommer på grund av felaktig användning, bristande underhåll, underlåtelse a följa instruktionerna i bruksanvisningen och normalt slitage. Garantin gäller endast för den som köper/använder vagnen. Läs noga igenom alla anvisningar rörande användning och underhåll. Förhållanden som kan orsaka överdrivet slitage på vagnen omfaas inte av garantin. Om vagnen behöver servas eller om du har e garantianspråk ber vi dig kontakta din återförsäljare.p. 26

ALLMÄNNA INSTRUKTIONER FÖR BATTERIER

• Ej laddningsbara baerier får inte laddas.

• Plocka ut laddningsbara baerier ur föremålet innan du laddar dem.

• Olika typer av baerier samt gamla och nya baerier får inte användas tillsammans i samma föremål.

• Endast baerier av samma eller motsvarande typ enligt specifikationerna ska användas.

• Se till a baerierna säs in åt rä håll.

• Kontakterna får inte kortslutas.

• Plocka ut urladdade baerier ur föremålet.

• Det är inte tillåtet a bränna urladdade baerier då det kan leda till explosion eller läckage. Symbolen på vänster sida av baerierna, på förpackningen eller de medföljande dokumenten innebär a baerierna inte får kastas tillsammans med hushållsavfallet eer a de förbrukats. Eventuella extra bokstäver under papperskorgen kan innebära a baeriet innehåller bly (Pb), kadmium (Cd) eller kvicksilver (Hg). Du som konsument är skyldig enligt lag a lämna alla sorters baerier (både laddningsbara och ej laddningsbara), inklusive knappbaerier till lokala insamlingsställen eller till återförsäljaren. Dea är gratis a göra. Korrekt kassering möjliggör återvinning av värdefulla resurser och undviker negativa effekter på människor och miljön. Symbolen på produkten, på förpackningen eller de medföljande dokumenten innebär a produkten inte får kastas med hushållsavfallet eer a den förbrukats. Du som konsument är skyldig enligt lag a lämna alla elektriska och elektroniska produkter till e lokalt insamlingsställe för elektronisk utrustning. Dea är gratis a göra. Plocka ut baerierna innan du kasserar produkten. Korrekt kassering möjliggör återvinning av värdefulla resurser och undviker negativa effekter på människor och miljön. För mer information, kontakta din lokala myndighet eller försäljaren av produkten. Information om kassering av gamla elektriska och elektroniska produkter Information om kassering av förbrukade baerierp. 27 NL Bedankt dat u kiest voor de Hamax Ixplorer multifunctionele fietskar inclusief wandel voorwiel Gefeliciteerd met uw aankoop van de Hamax Ixplorer multifunctionele fietskar inclusief wandel voorwiel. U kunt uw kind op een veilige en comfortabele manier in de Hamax Ixplorer vervoeren als fietskar of kinderwagen. Lees deze instructies alstublie zorgvuldig alvorens de Hamax Ixplorer te monteren of gebruiken. Wij wensen u en uw kinderen veel plezierige rien toe! Bewaar deze handleiding als naslagwerk voor de toekomst. SPECIFICATIES
