РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Ixplorer Hamax

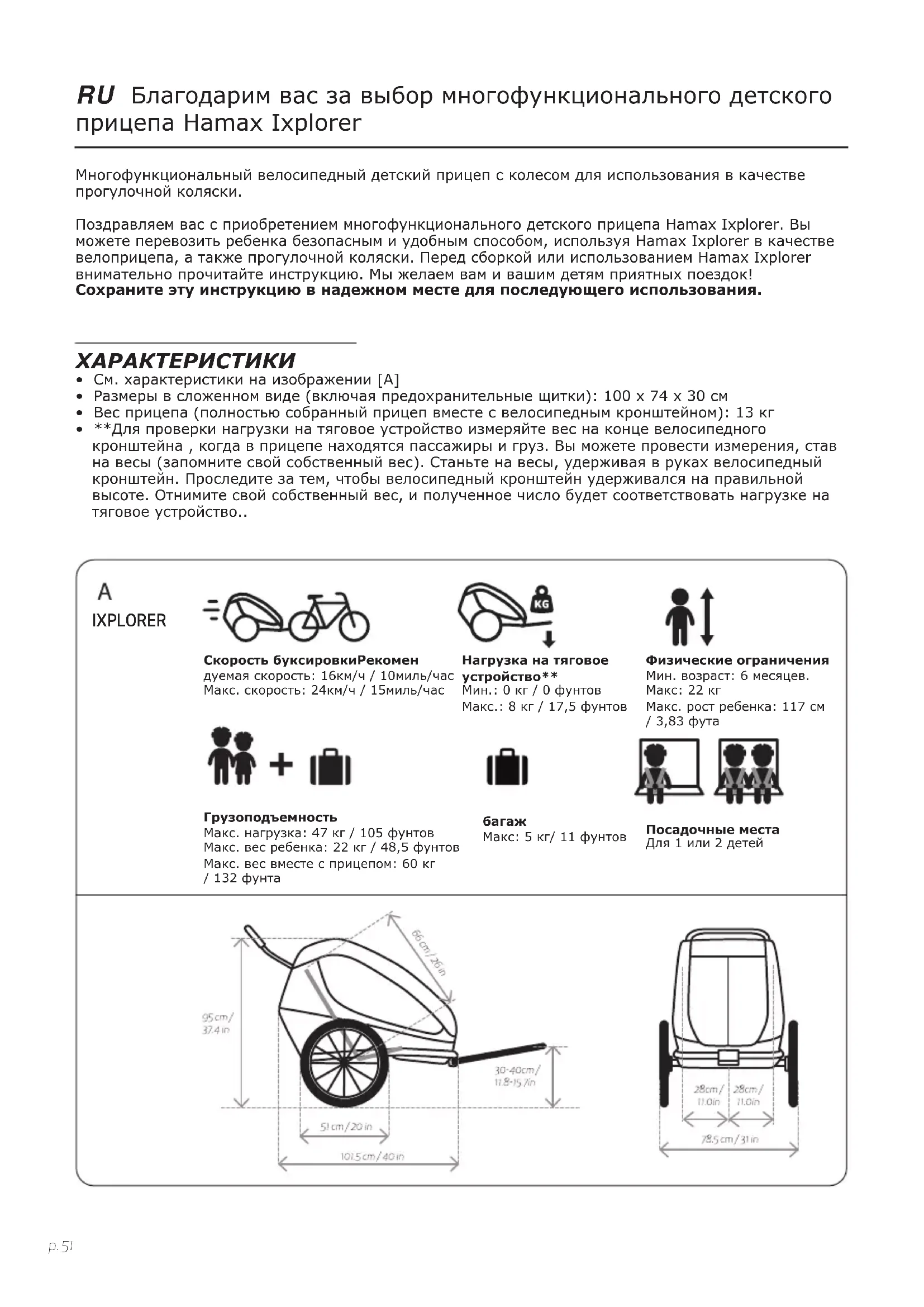

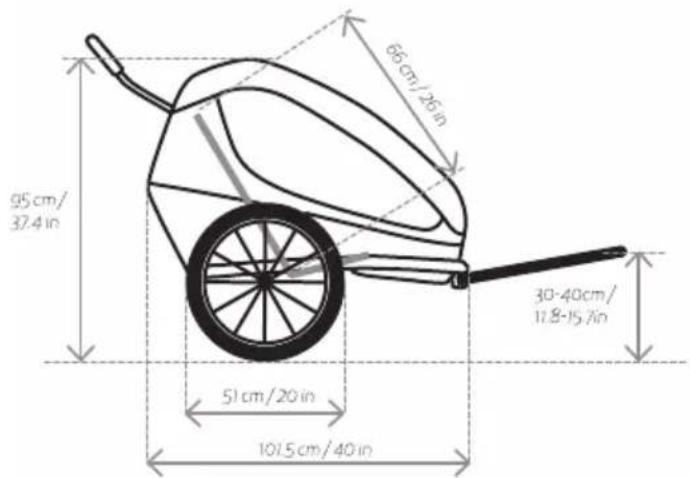

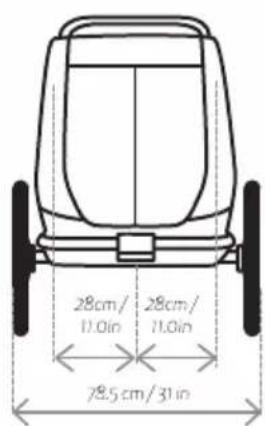

• См. характеристики на изображении [А]

• Размеры в сложенном виде (включая предохранительные щитки): 100 x 74 x 30 см

• Вес прицепа (полностью собранный прицеп вместе с велосипедным кронштейном): 13 кг

• **Для проверки нагрузки на тяговое устройство измеряйте вес на конце велосипедного кронштейна , когда в прицепе находятся пассажиры и груз. Вы можете провести измерения, став на весы (запомните свой собственный вес). Станьте на весы, удерживая в руках велосипедный кронштейн. Проследите за тем, чтобы велосипедный кронштейн удерживался на правильной высоте. Отнимите свой собственный вес, и полученное число будет соответствовать нагрузке на тяговое устройство.. IXPLORERp. 52 Физические ограниченияМин. возраст: 6 месяцев. Макс: 22 кгМакс. рост ребенка: 117 см / 3,83 фута ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Важно! Сохраните эту инструкцию для использования в будущем

• Это изделие соответствует европейским стандартам для детских велосипедных прицепов и колясок: EN 15918:2011+A2:2017, EN 1888-2:2018, ASTM F 1975-15, ASTM F 833-15

• Сиденья не предназначены для детей в возрасте до 6 месяцев.

• Сиденья не предназначены для детей, которые не могут сидеть без посторонней помощи, или которые не обладают достаточной прочностью шейного отдела позвоночника. Если у вас возникнут сомнения, проконсультируйтесь с педиатром.

• Не перевозите детей, которые превышают ограничения по весу.

• Никогда не оставляйте ребенка без присмотра.

• Падение или выскальзывание может привести к серьезным травмам. Всегда используйте систему фиксации.

• Пассажиры должны всегда носить правильно подогнанные и сертифицированные шлемы.

• Буксировка прицепа влияет на устойчивость велосипеда и увеличивает тормозной путь.

• Этот прицеп шире велосипеда. Оставляйте дополнительное пространство и помните о большем радиусе поворота.

• Перед каждой поездкой проверяйте, чтобы прицеп не мешал торможению, кручению педалей и управлению велосипедом.

• Тело ребенка, его одежда, обувные шнурки или игрушки не должны контактировать с движущимися частями.

• Не устанавливайте внутрь прицепа автокресла или любые другие сиденья, которые не разрешены производителем.

• Не вносите никаких изменений в конструкцию прицепа.

• Никогда не используйте велосипед ночью без надлежащего освещения. Соблюдайте все действующие законодательные требования к освещению.

• На задней части прицепа должен быть закреплен отражатель, соответствующий требованиям Комиссия по безопасности потребительских товаров (CPSC).

• Перед использованием проверяйте давление в шинах. Всегда накачивайте шины до уровня давления, указанного на их внешней стороне.

• Не используйте чистящие средства. Проводите очистку только с помощью слабого мыльного раствора.

• Несоблюдение указаний производителя может привести к тяжелым травмам или смерти пассажира/велосипедиста.

• Не позволяйте своему ребенку играть с этим изделием.

• Перед использованием удостоверьтесь, что все запорные приспособления

• Во время посадки и высадки детей необходимо обязательно задействовать стояночный тормоз.

• Во избежание травм во время раскладывания и складывания изделия дети должны находиться на безопасном расстоянии.

• Это изделие не предназначено для использование во время бега или катания на коньках. Для использование во время бега необходимоp. 53 установить беговой комплект (с беговым колесом, ручным тормозом и предохранительным ремнем). Беговой комплект продается отдельно.

• Не используйте принадлежности, которые не разрешены производителем.

• Обязательно используйте только те запасные части, которые предоставлены или рекомендованы производителем/дистрибьютором.

• Помните об опасностях, связанных с воздействиями температуры, например, переохлаждение ветром, тепловой удар или когда менее активные пассажиры прицепа длительное время находятся под воздействием низких температур либо высоких температур без достаточной вентиляции или восполнения потери жидкости.

• Использование не по назначению может привести к опасным ситуациям. Компания Hamax не несет ответственности за любой ущерб по причине непредусмотренного использования. За все последствия, связанные с использованием не по назначению, отвечает сам пользователь.

• Во время использовании велоприцепа необходимо закрывать передний

• Не крепите какой-либо груз на ручку-толкатель, так как это влияет на устойчивость прицепа.

• Не храните багаж в каком-либо месте внутри или снаружи прицепа, кроме багажного отделения, так как это влияет на устойчивость прицепа.

• Не забудьте снять поворотное колесо, когда едете на велосипеде Безопасность велосипеда Перед присоединением велосипедного прицепа к велосипеду убедитесь, что ваш велосипед подходит для буксировки прицепа в соответствии с инструкцией производителя велосипеда и оснащен хорошо работающими тормозами. Рекомендуется, чтобы велосипед, к которому будет присоединен прицеп, был предварительно проверен квалифицированным механиком на предмет безопасности. Велосипедные прицепы, которые буксируются педальными электровелосипедами, могут быть запрещены законом. Манера езды Во время буксировки управление велосипедом будет более тяжелым и менее отзывчивым из-за веса прицепа. Перед выездом на оживленную дорогу сначала попрактикуйтесь с присоединенным загруженным прицепом в спокойном месте, чтобы привыкнуть к управлению велосипедом. Не забывайте, что из-за веса прицепа тормозной путь велосипеда будет большим. Соблюдайте осторожности при движении вниз по склону, так как велосипед будет набирать скорость быстрее. Не превышайте указанную в настоящем руководстве максимальную скорость и замедляйтесь при прохождении поворотов и во время движения по неровной дороге. Старайтесь избегать езды по камням, бордюрам и другим препятствиям, которые могут опрокинуть прицеп. Использование прицепа в неблагоприятных погодных или дорожных условиях может привести к опасным ситуациям. Всегда руководствуйтесь здравым смыслом при принятии решения относительно того, являются ли условия безопасными для использования прицепа. Хорошая видимость Для повышения видимости и безопасности во время движения многофункциональный прицеп оснащен передним (белым), задним (красным) и колесными (оранжевыми) отражателями. Шины также имеют светоотражающие линии. В ткань с внешней стороны интегрированы светоотражающие трубки. При использовании прицепа в качестве велоприцепа вам также следует применять оранжевый флажок для обеспечения еще лучшей видимости [8]. Используйте задний фонарь, который входит в комплект, см. [16]. Использование по назначению Прицеп предназначен для перевозки детей в соответствии с содержащимися в настоящем руководстве указаниями по дорогам общего пользования с неинтенсивным движением, тротуарам и ровным дорожкам. Компания Hamax считает эксплуатацию прицепа любым другим способом, отличающимся от указаний, использованием не по назначению, включая, среди прочего,

• езда с превышением скорости;

• эксплуатация прицепа в коммерческих целях;p. 54

• хранения багажа в каком-либо месте внутри или снаружи прицепа, кроме багажного отделения;

• буксировка прицепа моторизованным транспортным средством;

• несоблюдение содержащихся в настоящем руководстве указаний. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ - МОНТАЖ [1] Содержимое упаковки

• Корпус прицепа (1x) [1a]

• Быстросъемное колесо (2x) [1b]

• Велосипедный кронштейн (1x) [1c]

• Предупредительный флажок (1x) [1d]

• Колесо для использования в качестве прогулочной коляски (1x) [1e]

• Руководство пользователя Hamax Ixplorer (1x) [2] Элементы изделия

• Ручка-толкатель [2a]

• Крепление колеса для использования в качестве прогулочной коляски [2e]

• Стояночный тормоз [2f]

• Предохранительный щиток [2g]

• Крепление велосипедного кронштейна [2h]

• Рукоятка разблокировки ручки-толкателя [2i]

• Задняя часть спинки сиденья [2j]

• Место для хранения [2k] [3] Установка навесного устройства на велосипед

• Снимите эксцентрик или гайку [3a] с левой стороны оси заднего колеса велосипеда. Поместите навесное устройство [3b] между эксцентриком или гайкой и рамой. Поместите эксцентрик или гайку обратно и затяните в соответствии с указаниями изготовителя велосипеда.

• Направьте навесное устройство по направлению к задней части. Добейтесь максимальной соосности между навесным устройством и велосипедным кронштейном. [4] Прикрепите предохранительные щитки

• Поместите два предохранительных щитка [4a] в два отверстия на боковой части рамы. Затяните винт [4b] снизу внутри рамы. Для крепления предохранительных щитков используйте торцовый ключ, входящий в комплект поставки. [5] Раскладывание прицепа

• Возьмитесь за заднюю часть рамы [5a] позади отделения для багажа [2k] и потяните ее назад. Проделывая это, вы можете сдвинуть верхнюю раму [5b] вперед.

• Замки блокировки [6a] блокируются автоматически, вы услышите щелчок.

• Убедитесь, что механизм складывания заблокирован, попробовав вернуть заднюю часть рамы

• Вставьте ручку-толкатель [5c] в соответствующее соединение [12a], нажмите кнопки на ручке [12b] и нажмите на нее, пока она не зафиксируется. При езде на велосипеде, разместите ручку- толкатель в самом верхнем положении [12c]. [6] Складывание прицепа

• Снимите ручку-толкатель, нажав кнопки [12].

• Потяните оба замка блокировки [6a] и сдвиньте раму вперед до ее складывания.

• Аккуратно надавите верхнюю раму вниз в ее положение складывания и сложите покрытие в

[7] Монтаж быстросъемных колес

• Удостоверьтесь, что стояночный тормоз не задействован [2f] и что ось колеса [7a] чиста.

• Удерживая кнопку [7b], вставьте ось колеса в гнездо. Потяните за колесо, чтобы проверить надежность соединения. [8] Установка предупредительного флажка

• Поместите флагшток [8a] в отверстие [8b] за ручкой-толкателем. При необходимости откройте багажное отделение, чтобы найти отверстие для флагштока. Поместите флагшток на ту сторону велоприцепа, которая обращена к дороге. ЭКСПЛУАТАЦИЯ [9] Применение колеса для использования в качестве прогулочной коляски

• Чтобы прикрепить: Вставьте штифт колеса для коляски [1e] в переднее соединение для коляскиp. 55 [9a]. Потяните за колесо для коляски, чтобы проверить надежность соединения.

• Чтобы снять: Нажмите кнопку [9b] , чтобы разблокировать и вытащить колесо коляски [1e] из переднего соединения [9a].

• Во время прогулки в качестве коляски вы можете хранить велосипедный кронштейн [1c] в обратном положении в креплении велосипедного кронштейна. [10a] [19]. Не нажимайте кнопку велосипедного кронштейна [10b] в этом положении. [10] Присоединение велосипедного кронштейна к велосипеду

• Вставьте велосипедный кронштейн [1c] в крепление велосипедного кронштейна [10a].

• Нажмите кнопку велосипедного кронштейна [10b] и задвиньте кронштейн дальше до щелчка.

• Вставьте стопорный штифт [10c], чтобы обеспечить безопасное соединение. Поверните стопорный штифт [10c] назад и защелкните его. Потяните кронштейн велосипеда, чтобы проверить надежность соединения. [11] Присоединение велосипедного кронштейна к велосипеду

• Перед эксплуатацией надежно закрепите тяговое устройство и предохранительный ремень. В процессе присоединения и отсоединения прицеп должен быть пустым.

• Насадите велосипедный кронштейн на навесное устройство [11a]. Вставьте стопорный штифт [11b] сквозь отверстие в велосипедном кронштейне и закройте его. Убедитесь, что велосипедный кронштейн надежно закреплен, потянув за него. Пропустите предохранительный ремень вокруг рамы велосипеда и закрепите крюк на треугольнике [11c].

• Убедитесь, что предохранительный ремень проходит вокруг нижнего [11d] или верхнего [11e] пера рамы велосипеда. COBET: Когда велосипедный кронштейн не используется, вы можете хранить его в прицепе COBET: Когда предохранительный ремень слишком длинный, вы можете обернуть его вокруг рамы дважды, чтобы он не мешал каким-либо движущимся частям заднего колеса. [12] Регулировка ручки-толкателя [2a]

• Потяните ручку-толкатель [2a], надавив стопорные штифты [12b] с каждой стороны, и вытяните ручку-толкатель.

• Поверните ручку-толкатель на 180 градусов до желаемого низкого [12d] или высокого положения [12c].

• Вставьте ручку-толкатель [5c] в соответствующее соединение [12a], нажмите кнопки на ручке [12b] и нажмите на нее, пока она не зафиксируется. При езде на велосипеде, разместите ручку- толкатель в самом верхнем положении [12c]. [13] Использование стояночного тормоза

• Включение: Поверните рычаг стояночного тормоза [13a] вверх, пока не выдвинется кнопка [13b], и рычаг не будет заблокирован. Вам может понадобиться слегка передвинуть прицеп вперед назад, чтобы тормозной штифт, который находится возле колеса, нашел свое отверстие. Всегда проверяйте, чтобы тормоз был задействован.

• Отключение: Нажмите ногой кнопку освобождения тормоза [13b] и рычаг [13a] повернется вверх. [14] Передние чехлы и солнцезащитная шторка

• Велоприцеп Ixplorer имеет 3 передних чехла: пластиковый чехол [14a], сетчатый чехол [14b] и дополнительную солнцезащитную шторку [14d]. Пластиковый и сетчатый чехлы могут быть закреплены снизу при помощи крючков над рамой [14c].

• Для фиксации солнцезащитной шторки используйте застежки-липучки [14e]: 4 для короткой длины или 6 для полной длины. Чтобы укоротить солнцезащитную шторку [14d], сложите ее и закрепите нижние застежки-липучки на верхних [14f].

• Если в использовании нет необходимости, передний пластиковый чехол можно хранить в кармане под верхней частью прицепа. Сетчатый чехол [14b] и солнцезащитную шторку [14d] можно хранить под пластиковым чехлом [14g]. Во время езды закрывайте карман при помощи кнопок, чтобы предотвратить выпадение чехлов. [15] Пятиточечные ремни безопасности

• Усадите ребенка так, чтобы его руки прошли через отверстие между плечевыми [15a] и поясными ремнями [15b]. Проверьте, чтобы плечевые ремни находились на одном уровне с плечами ребенка. Отрегулируйте высоту, сдвинув пряжки [15e] за подголовником вверх или вниз.

• Соедините две пряжки плечевого ремня вместе и вставьте их в центральную пряжку [15c] на паховом ремне [15d] так, чтобы они защелкнулись. Уменьшите длину пахового ремня, а также плечевых ремней, чтобы ребенок был надежно пристегнут. Убедитесь, что ремни безопасности зафиксированы, потянув за оба плечевых ремня.p. 56 [16]Установка фонарей

• Разместите фонари на той стороне прицепа, которая больше всего обращена к дороге.

• Задняя часть: Закрепите красный фонарь на ручке-толкателе [16] УХОД И ОБСЛУЖИВАНИЕ Перед использованием прицепа убедитесь, что:

• Колеса надежно закреплены на прицепе.

• Шины накачаны в соответствии с указанным значением давления.

• Прицеп полностью разложен, а механизм зафиксирован с обеих сторон. Не забудьте заблокировать ручку-толкатель.

• Спинки сидений надежно зафиксированы. См. раздел о техобслуживании.

• Предупредительный флажок и фонари установлены, если есть такая необходимость.

• Все важные компоненты, такие как: тяговое устройство, соединительное устройство, рама, ремни безопасности, осветительные приборы, шины, колеса и т. д. находятся в хорошем состоянии (регулярно проверяйте, хорошо ли затянуты болтовые соединения).

• Настоятельно рекомендуется хранить прицеп Ixplorer в сухом и хорошо проветриваемом помещении, в защищенном от прямых солнечных лучей месте. COBET: Для лучшей защиты компанией Hamax предлагается специальный чехол для хранения. Техобслуживание

• [17] Стояночный тормоз [2f]: Если тормоз не включается на обоих колесах или полностью не отключается (колесо начинает издавать тикающий звук), необходимо отрегулировать длину тросика стояночного тормоза при помощи регуляторов [18a] на каждой стороне колеса под

• Прицеп Ixplorer имеет сменный отсек, который крепится в кармане над передним отверстием. Соединение производится при помощи застежки-липучки внутри кармана под верхней частью и кнопок на боковых сторонах прицепа.

• Соединение колеса для использования в качестве прогулочной коляски [2e]. Если внутрь соединения колеса попала грязь [2e], промойте его водой.

• Спинка основания сиденья [2j]: Для удобного и безопасного движения регулярно натягивайте ремни [19] в задней части спинки основания сиденья. Обязательно начинайте натягивать их сверху, а затем снизу.

• Не используйте очищающие растворители. Проводите очистку только с помощью слабого мыльного раствора.

• Обивку сидений [2d] можно снять с прицепа для очистки. Стирайте сидения вручную или в стиральной машинке в холодной воде и с коротким циклом отжима.

• Дайте прицепу полностью высохнуть, перед тем как спрятать на хранение, чтобы предотвратить его покрытие плесенью.

• Если прицеп попал в аварию или был каким-либо образом поврежден, обратитесь к продавцу, чтобы проверить, можно ли продолжать его использовать.

• Все важные компоненты, такие как: дышло, соединительное устройство, рама, ремни безопасности, осветительное оборудование, шины и колеса и т. Д. Для безопасного состояния; регулярная проверка, хорошо ли затянуты болтовые соединения.

Гарантия на многофункциональный детский прицеп Hamax Ixplorer действует от даты его продажи. Гарантийный срок зависит от законодательства соответствующей страны. Гарантия распространяется на дефекты материалов и изготовления, и не покрывает повреждения, вызванные неправильным использованием, отсутствием обслуживания, несоблюдением руководства пользователя, применением чрезмерной силы или естественным износом. Гарантия действительна только для первоначального покупателя. Пожалуйста, внимательно ознакомьтесь с рекомендациями по обслуживанию и эксплуатации. Условия, которые могут привести к преждевременному износу прицепа, не покрываются гарантийными обязательствами. Если прицеп нуждается в техобслуживании, или если вы хотите обратиться за гарантийным обслуживанием, свяжитесь с местным дилером, у которого вы приобрели прицеп.p. 57 ОБЩИЕ ИНСТРУКЦИИ ДЛЯ БАТАРЕЙ

• Неперезаряжаемые батареи нельзя заряжать.

• Извлеките перезаряжаемые батареи из устройства перед их зарядкой.

• Разные типы батарей, а также старые и новые батареи не должны использоваться вместе в одном устройстве.

• Можно использовать батареи только одного или аналогичного типа, как указано.

• Пожалуйста, убедитесь, что батареи вставлены с соблюдением правильной полярности.

• Проверьте, чтобы в источнике питания не было короткого замыкания.

• Вынимайте разряженные батареи из устройства.

• Нельзя сжигать разряженные батареи, так как они могут взорваться или протечь. Изображенный символ на батарее, упаковке или прилагаемой документации означает, что батарею после окончания срока службы не следует выбрасывать вместе с бытовыми отходами. Возможные буквы под символом мусорного бака означают, что батареи содержат свинец (Pb), кадмий (Cd) или ртуть (Hg). Вы, как потребитель, обязаны по закону передавать все виды батарей (как перезаряжаемых, так и неперезаряжаемых), включая часовые батарейки, в местные пункты сбора или в розничные магазины. Это бесплатно. Правильная утилизация позволяет перерабатывать ценные ресурсы и избежать возможных негативных последствий для людей и окружающей среды. Изображенный символ на устройстве, упаковке или прилагаемой документации означает, что устройство после окончания срока службы не следует выбрасывать вместе с бытовыми отходами. Вы, как потребитель, обязаны по закону передавать электрические и электронные устройства в местные пункты сбора электронного оборудования. Это бесплатно. Извлеките батареи перед утилизацией устройства. Правильная утилизация позволяет перерабатывать ценные ресурсы и избежать возможных негативных последствий для людей и окружающей среды. Для получения дополнительной информации, пожалуйста, свяжитесь с вашим местным органом власти или поставщиком продукции. Информация об утилизации старых электрических и электронных устройств Информация об утилизации разряженных батарейp. 58 CS Děkujeme, že jste si vybrali víceúčelový dětský vozík Hamax Ixplorer Multifunkční dětský vozík pro jízdní kolo včetně kola kočárku. Blahopřejeme ke koupi víceúčelového dětského vozíku Hamax Ixplorer. Své dítě můžete přepravovat bezpečným a pohodlným způsobem s využitím vozíku Hamax Ixplorer jako přívěsu za jízdní kolo nebo kočárku. Než začnete vozík Hamax Ixplorer montovat nebo používat, přečtěte si prosím pečlivě pokyny. Přejeme Vám a Vašim dětem mnoho báječných výletů! Uschovejte tyto pokyny na bezpečném místě pro pozdější použití. SPECIFIKACE

• Флаг за безопасност (1x) [1d]
