РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Avenida Hamax

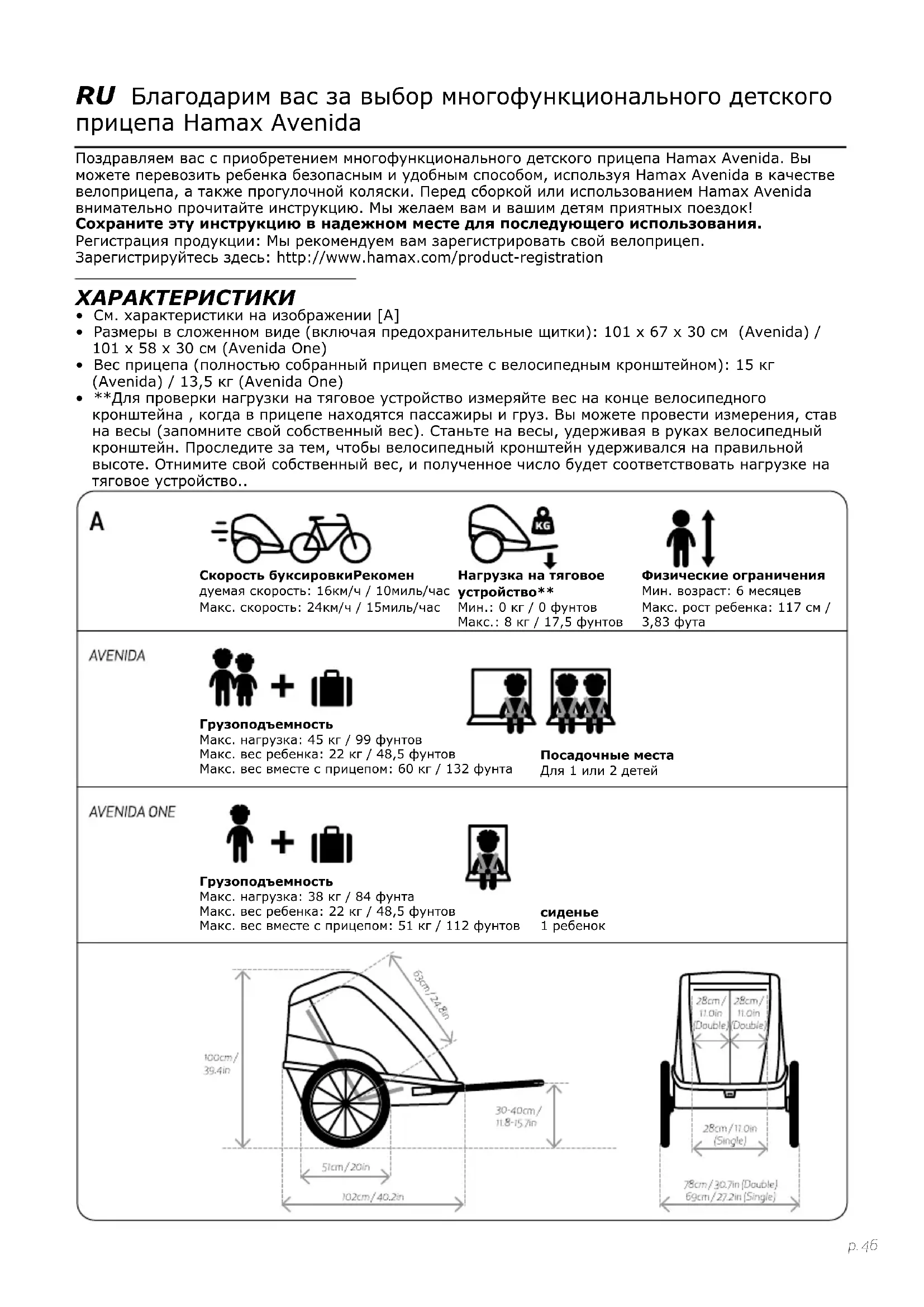

• См. характеристики на изображении [А]

• Размеры в сложенном виде (включая предохранительные щитки): 101 x 67 x 30 см (Avenida) / 101 x 58 x 30 см (Avenida One)

• Вес прицепа (полностью собранный прицеп вместе с велосипедным кронштейном): 15 кг (Avenida) / 13,5 кг (Avenida One)

• **Для проверки нагрузки на тяговое устройство измеряйте вес на конце велосипедного кронштейна , когда в прицепе находятся пассажиры и груз. Вы можете провести измерения, став на весы (запомните свой собственный вес). Станьте на весы, удерживая в руках велосипедный кронштейн. Проследите за тем, чтобы велосипедный кронштейн удерживался на правильной высоте. Отнимите свой собственный вес, и полученное число будет соответствовать нагрузке на тяговое устройство.. Скорость буксировкиРекомен дуемая скорость: 16км/ч / 10миль/час Макс. скорость: 24км/ч / 15миль/час Грузоподъемность Макс. нагрузка: 45 кг / 99 фунтов Макс. вес ребенка: 22 кг / 48,5 фунтов Макс. вес вместе с прицепом: 60 кг / 132 фунта Нагрузка на тяговое устройство** Мин.: 0 кг / 0 фунтов Макс.: 8 кг / 17,5 фунтов Физические ограничения Мин. возраст: 6 месяцев Макс. рост ребенка: 117 см / 3,83 фута Посадочные места Для 1 или 2 детей

1 ребенок Грузоподъемность Макс. нагрузка: 38 кг / 84 фунта Макс. вес ребенка: 22 кг / 48,5 фунтов Макс. вес вместе с прицепом: 51 кг / 112 фунтовp. 47

Сохраните эту инструкцию для использования в будущем

• Это изделие соответствует европейским стандартам для детских велосипедных прицепов и колясок (EN 15918, EN 1888).

• Сиденья не предназначены для детей в возрасте до 6 месяцев.

• Сиденья не предназначены для детей, которые не могут сидеть без посторонней помощи, или которые не обладают достаточной прочностью шейного отдела позвоночника. Если у вас возникнут сомнения, проконсультируйтесь с педиатром.

• Не перевозите детей, которые превышают ограничения по весу.

• Никогда не оставляйте ребенка без присмотра.

• Падение или выскальзывание может привести к серьезным травмам. Всегда используйте систему фиксации.

• Пассажиры должны всегда носить правильно подогнанные и сертифицированные шлемы.

• Буксировка прицепа влияет на устойчивость велосипеда и увеличивает тормозной путь.

• Этот прицеп шире велосипеда. Оставляйте дополнительное пространство и помните о большем радиусе поворота.

• Перед каждой поездкой проверяйте, чтобы прицеп не мешал торможению, кручению педалей и управлению велосипедом.

• Тело ребенка, его одежда, обувные шнурки или игрушки не должны контактировать с движущимися частями.

• Не устанавливайте внутрь прицепа автокресла или любые другие сиденья, которые не разрешены производителем.

• Не вносите никаких изменений в конструкцию прицепа.

• Никогда не используйте велосипед ночью без надлежащего освещения. Соблюдайте все действующие законодательные требования к освещению.

• На задней части прицепа должен быть закреплен отражатель, соответствующий требованиям Комиссия по безопасности потребительских товаров (CPSC).

• Перед использованием проверяйте давление в шинах. Всегда накачивайте шины до уровня давления, указанного на их внешней стороне.

• Не используйте чистящие средства. Проводите очистку только с помощью слабого мыльного раствора.

• Несоблюдение указаний производителя может привести к тяжелым травмам или смерти пассажира/велосипедиста.

• Не позволяйте своему ребенку играть с этим изделием.

• Перед использованием удостоверьтесь, что все запорные приспособления

• Во время посадки и высадки детей необходимо обязательно задействовать стояночный тормоз.

• Во избежание травм во время раскладывания и складывания изделия дети должны находиться на безопасном расстоянии.

• Это изделие не предназначено для использование во время бега или катания на коньках. Для использование во время бега необходимо установить беговой комплект (с беговым колесом, ручным тормозом иp. 48 предохранительным ремнем). Беговой комплект продается отдельно.

• Не используйте принадлежности, которые не разрешены производителем.

• Обязательно используйте только те запасные части, которые предоставлены или рекомендованы производителем/дистрибьютором.

• Помните об опасностях, связанных с воздействиями температуры, например, переохлаждение ветром, тепловой удар или когда менее активные пассажиры прицепа длительное время находятся под воздействием низких температур либо высоких температур без достаточной вентиляции или восполнения потери жидкости.

• Использование не по назначению может привести к опасным ситуациям. Компания Hamax не несет ответственности за любой ущерб по причине непредусмотренного использования. За все последствия, связанные с использованием не по назначению, отвечает сам пользователь.

• Во время использовании велоприцепа необходимо закрывать передний

• Не крепите какой-либо груз на ручку-толкатель, так как это влияет на устойчивость прицепа.

• Не храните багаж в каком-либо месте внутри или снаружи прицепа, кроме багажного отделения, так как это влияет на устойчивость прицепа. Безопасность велосипеда Перед присоединением велоприцепа к велосипеду удостоверьтесь, что он подходит для буксировки прицепа и оснащен хорошо функционирующими тормозами. Рекомендуется, чтобы велосипед, к которому будет присоединен прицеп, был предварительно проверен квалифицированным механиком на предмет безопасности. Манера езды Во время буксировки управление велосипедом будет более тяжелым и менее отзывчивым из-за веса прицепа. Перед выездом на оживленную дорогу сначала попрактикуйтесь с присоединенным загруженным прицепом в спокойном месте, чтобы привыкнуть к управлению велосипедом. Не забывайте, что из-за веса прицепа тормозной путь велосипеда будет большим. Соблюдайте осторожности при движении вниз по склону, так как велосипед будет набирать скорость быстрее. Не превышайте указанную в настоящем руководстве максимальную скорость и замедляйтесь при прохождении поворотов и во время движения по неровной дороге. Старайтесь избегать езды по камням, бордюрам и другим препятствиям, которые могут опрокинуть прицеп. Использование прицепа в неблагоприятных погодных или дорожных условиях может привести к опасным ситуациям. Всегда руководствуйтесь здравым смыслом при принятии решения относительно того, являются ли условия безопасными для использования прицепа. Хорошая видимость Для повышения видимости и безопасности во время движения многофункциональный прицеп оснащен передним (белым), задним (красным) и колесными (оранжевыми) отражателями. Шины также имеют светоотражающие линии. В ткань с внешней стороны интегрированы светоотражающие трубки. При использовании прицепа в качестве велоприцепа вам также следует применять оранжевый флажок для обеспечения еще лучшей видимости. Использование по назначению Прицеп предназначен для перевозки детей в соответствии с содержащимися в настоящем руководстве указаниями по дорогам общего пользования с неинтенсивным движением, тротуарам и ровным дорожкам. Компания Hamax считает эксплуатацию прицепа любым другим способом, отличающимся от указаний, использованием не по назначению, включая, среди прочего,

• езда с превышением скорости;

• эксплуатация прицепа в коммерческих целях;

• хранения багажа в каком-либо месте внутри или снаружи прицепа, кроме багажного отделения;

• буксировка прицепа моторизованным транспортным средством;

• несоблюдение содержащихся в настоящем руководстве указаний.p. 49 ПоДГотовка к ЭксПлУатаЦии - МонтаЖ [1] Содержимое упаковки

• Корпус прицепа (1x) [1a]

• Быстросъемное колесо (2x) [1b]

• Велосипедный кронштейн (1x) [1c]

• Предупредительный флажок (1x) [1d]

• Колесо для использования в качестве прогулочной коляски (1x) [1e]

• Руководство пользователя Hamax Avenida (1x) [2] Элементы изделия

• Ручка-толкатель [2a]

• Крепление колеса для использования в качестве прогулочной коляски [2e]

• Стояночный тормоз [2f]

• Предохранительный щиток [2g]

• Крепление велосипедного кронштейна [2h]

• Рукоятка разблокировки ручки-толкателя [2i]

• Задняя часть спинки сиденья [2j]

• Место для хранения [2k] [3] Установка навесного устройства на велосипед

• Снимите эксцентрик или гайку [3a] с левой стороны оси заднего колеса велосипеда. Поместите навесное устройство [3b] между эксцентриком или гайкой и рамой. Поместите эксцентрик или гайку обратно и затяните в соответствии с указаниями изготовителя велосипеда.

• Направьте навесное устройство по направлению к задней части. Добейтесь максимальной соосности между навесным устройством и велосипедным кронштейном. [4] Установка предохранительных щитков

• Толкните предохранительный щиток по направлению к передней части прицепа и сложите его, пока он не зафиксируется в своем месте [4a]. [5] Раскладывание прицепа

• Потяните ручку-толкатель [2a], чтобы поднять верхнюю раму вверх. Следите, чтобы покрытие прицепа не застряло в поднимающихся вверх частях рамы.

• Соедините трубки вместе, пока замки блокировки [5a] не зацепят трубку в задней части рамы [2h].

• Убедитесь, что механизм складывания заблокирован, попробовав возвратить его в предыдущее

• Перед тем, как использовать прицеп, не забывайте заблокировать ручку-толкатель [12]. [6] Складывание прицепа

• Убедитесь, что ручка-толкатель разблокирована [6b].

• Надавите на оба замка блокировки [6a] до тех пор, пока труба с рукояткой разблокировки ручки- толкателя [2i] не будет освобождена из крючков.

• Аккуратно надавите верхнюю раму вниз в ее положение складывания и сложите покрытие в

[7] Монтаж быстросъемных колес

• Удостоверьтесь, что стояночный тормоз не задействован [2f] и что ось колеса [7a] чиста.

• Удерживая кнопку [7b], вставьте ось колеса в гнездо. Потяните за колесо, чтобы проверить надежность соединения. [8] Установка предупредительного флажка

• Поместите флагшток [8a] в гнездо шарнира ручки-толкателя. На каждой стороне прицепа есть 2 гнезда [8b], так что вы можете использовать флажок с выставленной ручкой-толкателем вверх или же при спрятанной ручке в багажном отделении. Поместите флагшток на ту сторону велоприцепа, которая больше всего обращена к дороге. ЭксПлУатаЦиЯ [9] Применение колеса для использования в качестве прогулочной коляски

• Чтобы прикрепить: Удерживая кнопку [9a], вставьте стержень колеса коляски [1e] в переднее соединение [2e]. Разблокируйте кнопку. Потяните за колесо для использования в качестве прогулочной коляски, чтобы проверить надежность соединения.

• Чтобы снять: Нажмите кнопку [9a], чтобы разблокировать и вытащить колесо коляски [1e] из переднего соединения [2e]p. 50 [10] Присоединение велосипедного кронштейна к велосипеду

• Поверните стопорный штифт [10a] и извлеките его из крепления велосипедного кронштейна [10b].

• Аккуратно вставьте кронштейн велосипеда [10c] в крепление велосипедного кронштейна.

• Полностью вставьте стопорный штифт. Поверните стопорный штифт, чтобы зафиксировать его с помощью клипсы. Потяните кронштейн велосипеда, чтобы проверить надежность соединения. [11] Присоединение велосипедного кронштейна к велосипеду

• Перед эксплуатацией надежно закрепите тяговое устройство и предохранительный ремень. В процессе присоединения и отсоединения прицеп должен быть пустым.

• Насадите велосипедный кронштейн на навесное устройство [11a]. Вставьте стопорный штифт [11b] сквозь отверстие в велосипедном кронштейне и закройте его. Убедитесь, что велосипедный кронштейн надежно закреплен, потянув за него. Пропустите предохранительный ремень вокруг рамы велосипеда и закрепите крюк на треугольнике [11c].

• Убедитесь, что предохранительный ремень проходит вокруг нижнего [11d] или верхнего [11e] пера рамы велосипеда. COBET: Когда велосипедный кронштейн не используется, вы можете хранить его в прицепе COBET: Когда предохранительный ремень слишком длинный, вы можете обернуть его вокруг рамы дважды, чтобы он не мешал каким-либо движущимся частям заднего колеса. [12] Регулировка ручки-толкателя [2a]

• Поверните рукоятку разблокировки [2k] вверх, чтобы разблокировать ручку-толкатель [2a].

• Поверните ручку-толкатель в требуемое положение.

• Поверните рукоятку разблокировки вниз, пока не почувствуете, что она зафиксировалась в конечном положении.

• При движении рекомендуется хранить ручку-толкатель внутри прицепа. Не забудьте заблокировать ручку-толкатель [2i]. [13] Использование стояночного тормоза

• Включение: Поверните рычаг стояночного тормоза [13a] вверх, пока не выдвинется кнопка [13b], и рычаг не будет заблокирован. Вам может понадобиться слегка передвинуть прицеп вперед назад, чтобы тормозной штифт, который находится возле колеса, нашел свое отверстие. Всегда проверяйте, чтобы тормоз был задействован.

• Отключение: Нажмите кнопку освобождения тормоза [13b] и поверните рычаг [13a] вниз. [14] Передние чехлы и солнцезащитная шторка

• Велоприцеп имеет 3 передние чехлы: пластиковый чехол [14a], сетчатый чехол [14b] и дополнительную солнцезащитную шторку [14d]. Пластиковый и сетчатый чехлы могут быть закреплены сверху при помощи пластиковых кнопок по бокам, а также спереди при помощи крючков над рамой [14c].

• Для фиксации солнцезащитной шторки используйте застежки-липучки [14e]: 4 для короткой длины или 6 для полной длины. Чтобы укоротить солнцезащитную шторку [14d], сложите ее и закрепите нижние застежки-липучки на верхних [14f].

• Если в использовании нет необходимости, передний пластиковый чехол можно хранить в кармане под верхней частью прицепа. Сетчатый чехол [14b] и солнцезащитную шторку [14d] можно хранить под пластиковым чехлом [14g]. Во время езды закрывайте карман при помощи кнопок, чтобы предотвратить выпадение чехлов. [15] Пятиточечные ремни безопасности

• Усадите ребенка так, чтобы его руки прошли через отверстие между плечевыми [15a] и поясными ремнями [15b]. Проверьте, чтобы плечевые ремни находились на одном уровне с плечами ребенка. Отрегулируйте высоту, сдвинув пряжки [15e] за подголовником вверх или вниз.

• Соедините две пряжки плечевого ремня вместе и вставьте их в центральную пряжку [15c] на паховом ремне [15d] так, чтобы они защелкнулись. Уменьшите длину пахового ремня, а также плечевых ремней, чтобы ребенок был надежно пристегнут. Убедитесь, что ремни безопасности зафиксированы, потянув за оба плечевых ремня. [16]Установка фонарей

• Разместите фонари на той стороне прицепа, которая больше всего обращена к дороге.

• Передняя часть Закрепите белый фонарь на раме через отверстие в покрытии.

• Задняя часть: Закрепите красный фонарь на раме через отверстие в покрытии. ПриМеЧание: фонари можно приобрести в специализированном магазине. Убедитесь, что они отвечают действующим в вашей стране требованиям к освещению.p. 51 УХоД и обслУЖивание Перед использованием прицепа убедитесь, что:

• Колеса надежно закреплены на прицепе.

• Шины накачаны в соответствии с указанным значением давления.

• Прицеп разложен должным образом, а механизм заблокирован с обеих сторон. Не забудьте заблокировать ручку-толкатель.

• Спинки сидений надежно зафиксированы. См. раздел о техобслуживании.

• Предупредительный флажок и фонари установлены, если есть такая необходимость.

• Настоятельно рекомендуется хранить прицеп Avenida в сухом и хорошо проветриваемом помещении, в защищенном от прямых солнечных лучей месте. COBET: Для лучшей защиты компанией Hamax предлагается специальный чехол для хранения. Техобслуживание

• Ручка-толкатель: Если ручка-толкатель не держится в требуемом положении, затяните гайку [17], которая находится под покрытием. Убедитесь в одинаковой затяжке гаек с обеих сторон.

• Стояночный тормоз [2f]: При отключении натяжение тросика тормоза должно привести рычаг тормоза в нижнее положение. Если тормоз не включается на оба колеса или не отключается, как описано выше, необходимо отрегулировать длину тросика стояночного тормоза при помощи регулятора [18] в разветвителе тросика в задней части сиденья.

• Прицеп Avenida имеет сменный отсек, который крепится в кармане над передним отверстием. Соединение производится при помощи застежки-липучки внутри кармана под верхней частью и кнопок на боковых сторонах прицепа.

• Соединение колеса для использования в качестве прогулочной коляски [2e]. Если внутрь соединения колеса попала грязь [2e], промойте его водой.

• Спинка основания сиденья [2j]: Для удобного и безопасного движения регулярно натягивайте ремни [19] в задней части спинки основания сиденья. Обязательно начинайте натягивать их сверху, а затем снизу.

• Не используйте очищающие растворители. Проводите очистку только с помощью слабого мыльного раствора.

• Обивку сидений [2d] можно снять с прицепа для очистки. Стирайте сидения вручную или в стиральной машинке в холодной воде и с коротким циклом отжима.

• Дайте прицепу полностью высохнуть, перед тем как спрятать на хранение, чтобы предотвратить его покрытие плесенью.

• Если прицеп попал в аварию или был каким-либо образом поврежден, обратитесь к продавцу, чтобы проверить, можно ли продолжать его использовать.

Гарантия на многофункциональный детский прицеп Hamax Avenida действует от даты его продажи. Гарантийный срок зависит от законодательства соответствующей страны. Гарантия распространяется на дефекты материалов и изготовления, и не покрывает повреждения, вызванные неправильным использованием, отсутствием обслуживания, несоблюдением руководства пользователя, применением чрезмерной силы или естественным износом. Гарантия действительна только для первоначального покупателя. Пожалуйста, внимательно ознакомьтесь с рекомендациями по обслуживанию и эксплуатации. Условия, которые могут привести к преждевременному износу прицепа, не покрываются гарантийными обязательствами. Если прицеп нуждается в техобслуживании, или если вы хотите обратиться за гарантийным обслуживанием, свяжитесь с местным дилером, у которого вы приобрели прицеп.p. 52 CZ Děkujeme, že jste si vybrali víceúčelový dětský vozík Hamax Avenida Blahopřejeme ke koupi víceúčelového dětského vozíku Hamax Avenida. Své dítě můžete přepravovat bezpečným a pohodlným způsobem s využitím vozíku Hamax Avenida jako přívěsu za jízdní kolo nebo kočárku. Než začnete vozík Hamax Avenida montovat nebo používat, přečtěte si prosím pečlivě pokyny. Přejeme Vám a Vašim dětem mnoho báječných výletů! Uschovejte tyto pokyny na bezpečném místě pro pozdější použití. Registrace produktu Doporučujeme, abyste si přívěs za jízdní kolo zaregistrovali. Registrujte zde: hp://www.hamax.com/product-registration speCifikaCe
