NÁVOD NA OBSLUHU Avenida Hamax

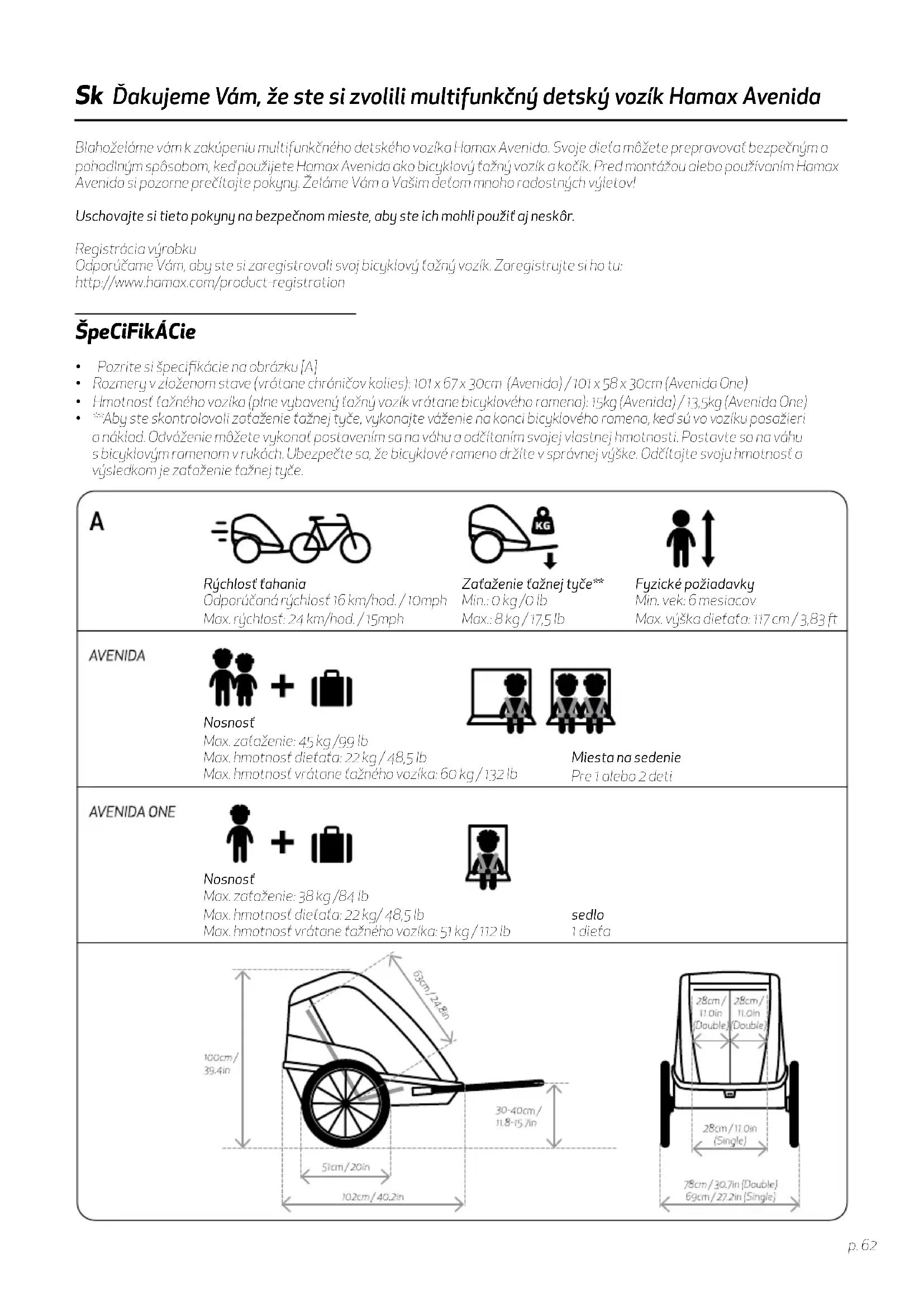

• Pozrite si špecifikácie na obrázku [A]

• Rozmery v zloženom stave (vrátane chráničov kolies): 101 x 67 x 30cm (Avenida) / 101 x 58 x 30cm (Avenida One)

• Hmotnosť ťažného vozíka (plne vybavený ťažný vozík vrátane bicyklového ramena): 15kg (Avenida) / 13,5kg (Avenida One)

• **Aby ste skontrolovali zaťaženie ťažnej tyče, vykonajte váženie na konci bicyklového ramena, keď sú vo vozíku pasažieri a náklad. Odváženie môžete vykonať postavením sa na váhu a odčítaním svojej vlastnej hmotnosti. Postavte sa na váhu s bicyklovým ramenom v rukách. Ubezpečte sa, že bicyklové rameno držíte v správnej výške. Odčítajte svoju hmotnosť a výsledkom je zaťaženie ťažnej tyče. Rýchlosť ťahania Odporúčaná rýchlosť 16 km/hod. / 10mph Max. rýchlosť: 24 km/hod. / 15mph Nosnosť Max. zaťaženie: 45 kg /99 lb Max. hmotnosť dieťaťa: 22 kg / 48,5 lb Max. hmotnosť vrátane ťažného vozíka: 60 kg / 132 lb Zaťaženie ťažnej tyče** Min.: 0 kg /0 lb Max.: 8 kg / 17,5 lb Fyzické požiadavky Min. vek: 6 mesiacov Max. výška dieťaťa: 117 cm / 3,83 Miesta na sedenie Pre 1 alebo 2 deti sedlo 1 dieťa Nosnosť Max. zaťaženie: 38 kg /84 lb Max. hmotnosť dieťaťa: 22 kg/ 48,5 lb Max. hmotnosť vrátane ťažného vozíka: 51 kg / 112 lbp. 63 BeZpečnostné pokyny

• Tento výrobok vyhovuje európskym normám pre detské ťažné vozíky a kočíky (EN 15918, EN 1888).

• RIZIKO PÁDU spôsobeného prevrátením. Pred behom, rekreačným behom alebo rýchlou chôdzou musí byť namontované separátne koleso na behanie.

• Toto sedadlo nie je vhodné pre deti mladšie ako 6 mesiacov.

• Toto sedadlo nie je vhodné pre deti, ktoré nedokážu sedieť bez pomoci alebo nemajú dostatočne silný krk. Ak máte pochybnosti, poraďte sa s detským lekárom.

• Nepoužívajte s deťmi prekračujúcimi vekové obmedzenia.

• Nikdy nenechajte svoje dieťa bez dozoru.

• Zabráňte vážnemu úrazu spôsobenému pádom alebo vykĺznutím. Vždy používajte zadržiavací systém.

• Pasažieri musia vždy mať správne nasadenú a schválenú prilbu.

• Ťahanie ťažného vozíka ovplyvní stabilitu bicykla a predlžuje brzdnú vzdialenosť.

• Tento ťažný vozík je širší ako Váš bicykel. Počítajte s väčšou medzerou a uvedomte si väčší polomer zatáčania.

• Pred každou jazdou sa ubezpečte, že ťažný vozík nezasahuje do brzdenia, šliapania do pedálov alebo riadenia bicykla.

• Nedovoľte, aby sa nejaká časť tela dieťaťa, oblečenie alebo šnúrky do topánok dostali do kontaktu s pohybujúcimi sa dielmi.

• Do ťažného vozíka neinštalujte automobilovú sedačku alebo nejakú inú sedačku, ktorá nie je schválená výrobcom.

• Na ťažnom vozíku nevykonávajte žiadne úpravy.

• Nikdy nejazdite na bicykli vnoci bez adekvátneho osvetlenia. Dodržiavajte lokálne požiadavky na osvetlenie.

• Na zadnej časti ťažného vozíka musí byť odrazové sklo, ktoré vyhovuje nariadeniam CPS (Child Passenger Safety - bezpečnosť detských pasažierov).

• Nedodržanie pokynov výrobcu môže viesť k vážnemu úrazu alebo smrti pasažiera/jazdca.

• Nenechajte svoje dieťa hrať sa s týmto výrobkom.

• Pred používaním zabezpečte aktivovanie všetkých blokovacích zariadení.

• Pri nakladaní alebo vykladaní detí zabezpečte aktivovanie parkovacej brzdy.

• Pri rozkladaní a skladaní tohto výrobku zabezpečte, aby Vaše dieťa nebolo v blízkosti, aby ste sa vyhli úrazu.

• Tento výrobok nie je vhodný na behanie alebo korčuľovanie.

• Nepoužívajte žiadne príslušenstvo, ktoré nie je schválené výrobcom.

• Môžu sa používať len náhradné diely schválené alebo odporúčané výrobcom/distribútorom.

• Uvedomujte si riziká vystavenia ako ochladzovanie vetrom alebo vyčerpávanie teplom, či už sú menej aktívni pasažieri vystavení dlhšiemu pôsobeniu nižších teplôt alebo dlhšej dobe pri vyšších teplotách bez adekvátneho vetrania alebo hydratácie.

• Použitie na iné účely môže viesť k nebezpečným situáciám. Spoločnosť Hamax nie je zodpovedná za žiadne škody spôsobené použitím na iné účely. Akékoľvek použitie na iné účely je rizikom používateľa.

• Keď používate bicyklový ťažný vozík, zatvorte predný kryt.

• Nepripevňujte na tlačnú tyč žiadne bremeno, pretože to ovplyvní stabilitu ťažného vozíka.p. 64

• Nedávajte batožinu do priestorov vnútri alebo mimo ťažného vozíka iných ako je priestor pre batožinu, pretože to ovplyvní stabilitu ťažného vozíka. Bezpečnosť bicykla Pred pripojením ťažného vozíka k bicyklu zabezpečte vhodnosť bicykla na ťahanie ťažného vozíka a jeho vybavenie dobre fungujúcimi brzdami. Pred pripojením ťažného vozíka na bicykel sa odporúča, aby bola bezpečnosť bicykla skontrolovaná kvalifikovaným bicyklovým mechanikom. Správanie pri jazde Keď ťaháte ťažný vozík, bicykel je ťažší a kvôli hmotnosti ťažné vozíka ťažšie reaguje. Pred vstupom na preplnené verejné komunikácie sa oboznámte s jeho správaním experimentovaním v menej frekventovanej oblasti. Uvedomte si, že kvôli hmotnosti vozíka má bicykel dlhšiu brzdnú vzdialenosť. Buďte opatrní pri jazde z kopca, pretože bicykel rýchlejšie získa vyššiu rýchlosť. Neprekračujte maximálnu rýchlosť špecifikovanú v tejto príručke a spomaľte pri zatáčaní na hrboľatých komunikáciách. Vyhnite sa jazde cez skaly, obrubníky alebo iné prekážky, ktoré môžu spôsobiť prevrátenie ťažného vozíka. Používanie ťažného vozíka v nepriaznivom počasí, na zlej vozovke alebo pri nepriaznivých dopravných podmienkach môže mať za následok vznik nebezpečných situácií. Vždy si dobre rozmyslite, či sú vhodné podmienky na bezpečné používanie ťažného vozíka. Vysoká viditeľnosť Pre optimálnu viditeľnosť a bezpečnosť v cestnej premávke má multifunkčný vozík predné (biele), zadné (červené) a kolesové (oranžové) odrazové sklá. Aj pneumatiky majú odrazové pásiky. Do vonkajšej tkaniny sú integrované odrazové rúrky. Keď používate vozík ako bicyklový ťažný vozík, pre ešte lepši viditeľnosť musíte tiež použiť oranžovú bezpečnostnú zástavku. Zamýšľané použite Ako je špecifikované v tejto príručke, ťažný vozík je určený na prepravu detí na verejných komunikáciách s ľahkou premávkou, chodníkoch a hladkých cestách. Spoločnosť Hamax považuje používanie ťažného vozíka akýmkoľvek iným spôsobom za používanie iné ako na zamýšľaný účel, vrátane, ale nie obmedzene:

• jazdy nadmernou rýchlosťou

• jazdy na hrboľatých terénoch

• používania ťažného vozíka na komerčné účely

• uloženia batožiny vnútri a mimo ťažného vozíka na mieste inom ako je priestor pre batožinu ťažného vozíka

• ťahania ťažného vozíka motorizovanými vozidlami

• nedodržania pokynov uvedených v tejto príručke ZačÍnaMe - inŠtaláCia [1] Obsah balenia

• Teleso ťažného vozíka (1x) [1a]

• Používateľská príručka Hamax Avenida (1x) [2] Prehľad výrobku

• Vrecko predného krytu [2b]

• Uvoľňovacia rukoväť tlačnej tyče [2i]

• Odstráňte rýchloupínaciu páčku alebo maticu [3a] z ľavej strany osky zadného kolesa bicykla. Umiestnite záves [3b] medzi rýchloupínaciu páčku alebo maticu a rám. Dajte rýchloupínaciu páčku alebo maticu naspäť a utiahnite podľa pokynov výrobcu bicykla.

• Nasmerujte záves na zadnú časť bicykla. Udržte zarovnanie / uhol medzi závesom a bicyklom taký priamy, ako je to možné. [4] Montáž chráničov kolies

• Zatlačte chránič kolesa smerom k prednej časti ťažného vozíka a sklopte ho nadol, kým sa nezablokuje na mieste [4a].p. 65 [5] Rozloženie ťažného vozíka

• Potiahnite tlačnú tyč [2a], aby sa horný rám dostal nahor. Buďte opatrní, aby sa tkanina nezachytila na dieloch rámu vystupujúceho nahor.

• Dajte rúrky dohromady, aby zámky skladania [5a] zachytili rúrku na zadnej časti rámu [2h].

• Overte si zablokovanie skladacieho mechanizmu jeho potlačením naspäť nadol.

• Pred používaním ťažného vozíka [12] vždy zablokujte tlačnú tyč. [6] Skladanie ťažného vozíka

• Zabezpečte odblokovanie tlačnej tyče [6b].

• Tlačte oba zámky skladania [6a] nahor, kým nie je rúrka s uvoľňovacou rukoväťou tlačnej tyče [2i] uvoľnená z hákov.

• Jemne zatlačte horný rám nadol do zloženej polohy a zložte tkaninu do ťažného vozíka. [7] Montáž rýchloupínacích kolies

• Zabezpečte, aby bola parkovacia brzda uvoľnená [2f] a aby bola čistá oska kolesa [7a].

• Držte tlačidlo [7b] a vložte osku kolesa do otvoru. Potiahnite koleso, aby ste si overili bezpečnosť pripojenia. [8] Montáž bezpečnostnej zástavky Vložte tyč zástavky [8a] do otvoru v závese ťažnej tyče. Sú tam 2 otvory [8b] na každej strane a tak môžete mať tlačnú tyč vztýčenú alebo v batožinovom priestore. Tyč zástavky umiestnite na tú stranu ťažného bicyklového vozíka, ktorá smeruje do vozovky. pouŽitie [9] Používanie kolesa kočíka

• Aby ste ho pripojili: Držte tlačidlo [9a] a zasuňte čap kolesa kočíka [1e] do prednej prípojky [2e]. Uvoľnite tlačidlo. Potiahnite koleso kočíka, aby ste si overili bezpečnosť pripojenia.

• Zasuňte blokovací kolík úplne do otvoru. Otáčajte blokovací kolík, aby ste ho zaistili príchytkou. Potiahnite bicyklové rameno, aby ste si overili bezpečnosť pripojenia. [11] Pripojenie bicyklového ramena k bicyklu

• Pred používaním bezpečne pripevnite ťažnú tyč a bezpečnostný popruh. Pri pripájaní alebo odpájaní tyče z bicykla zabezpečte, aby bol ťažný vozík prázdny.

• Nasuňte bicyklové rameno na záves [11a]. Vložte zadržiavací kolík [11b] cez otvor v bicyklovom ramene a zatvorte ho. Overte si bezpečné upevnenie bicyklového ramena jeho potiahnutím. Omotajte bezpečnostný popruh okolo rámu bicykla a upevnite hák do trojhrannej platničky [11c].

• Zabezpečte vedenie bezpečnostného popruhu okolo podpery reťaze [11d] alebo podpery sedadla [11e] bicyklového rámu. tip: Keď bicyklové rameno nepoužívate, môžete ho uložiť v ťažnom vozíku. tip: Keď je bezpečnostný popruh príliš dlhý, môžete ho omotať okolo rámu dvakrát, aby ste zabezpečili, že popruh nezasahuje do žiadnej pohyblivej časti zadného kolesa.. [12] Nastavenie tlačnej tyče [2a]

• Otočte uvoľňovaciu rukoväť tlačnej tyče [2i] nahor, aby ste odblokovali tlačnú tyč [2a].

• Dajte tlačnú tyč do požadovanej polohy.

• Otáčajte uvoľňovaciu rukoväť tlačnej tyče nadol až dovtedy, kým necítite, že sa zablokovala v koncovej polohe.

• Počas bicyklovania sa odporúča uložiť tlačnú tyč do ťažného vozíka. Nezabudnite tlačnú tyč [2i] zablokovať. [13] Používanie parkovacej brzdy

• Sú tam 3 predné kryty: plastový kryt [14a], sieťkový kryt [14b] a prídavná protislnečná clona [14d]. Plastový a sieťkový kryt sa dajú upevniť navrch plastovými gombíkmi na bokoch a vpredu s použitím háčikov tesne nad rámom [14c].

• Na upevnenie protislnečnej clony použite velcro pásky [14e]: 4 pre krátku a 6 pre plnú dĺžku. Aby ste skrátili protislnečnú clonu [14d], zložte ju a upevnite spodné velcro pásky a horne velcro pásky [14f].

• Keď sa nepoužíva, plastový kryt môže byť uložený vo vrecku pod vrchom ťažného vozíka. Sieťkový kryt [14b] a protislnečná clona [14d] sa dajú uložiť pod plastový kryt [14g]. Aby ste zabránili vypadnutiu krytov počas jazdy, zatvorte vrecko pomocou gombíkov.p. 66 [15] 5-bodové bezpečnostné pásy

• Usaďte dieťa a vložte mu ruky cez otvor medzi ramenným [15a] a bedrovým pásom [15b]. Skontrolujte, či sú ramenné popruhy zarovnané s ramenami dieťaťa. Nastavte výšku posunutím spôn [15e] nad opierkou hlavy nahor alebo nadol.

• Spojte dve spony ramenného popruhu dohromady a vložte ich do strednej spony [15c] na popruhu rozkroku [15d] tak, aby ste cítili cvaknutie. Skráťte dĺžku popruhu rozkroku a ramenných pásov tak, aby bolo dieťa bezpečne zapnuté. Overte si zablokovanie bezpečnostných pásov potiahnutím za oba ramenné pásy. [16] Montáž svetiel

• Umiestnite svetlá na tej strane bicyklového ťažného vozíka, ktorá smeruje k vozovke.

• Predné: Pripevnite biele svetlo na rám cez otvor v tkanine.

• Zadné: Pripevnite červené svetlo na rám cez otvor v tkanine. poZnáMka: Svetlá si môžete zakúpiť v špecializovanej predajni bicyklov. Uistite sa, že vyhovujú nariadeniam o osvetlení vo Vašej krajine. staRostliVosŤ a ÚdRŽBa Kontrola pred používaním ťažného vozíka

• Kolesá sú riadne zaistené ku ťažnému vozíku.

• Pneumatiky sú nahustené podľa špecifikovaného tlaku pneumatík

• Ťažný vozík je riadne rozložený a mechanizmus je zablokovaný na oboch stranách. Nezabudnite zablokovať tlačnú tyč.

• Chrbtová opierka sedadla je dobre zaistená a utiahnutá. Pozrite si časť venovanú údržbe.

• Bezpečnostná zástavka a svetlá sú na svojom mieste, kedykoľvek je to požadované. Uskladnenie Veľmi odporúčame uskladnenie ťažného vozíka Avenida v interiéri, v suchom a dobre vetranom priestore mimo dosahu priameho slnečného svetla. tip: Na lepši ochranu je dostupný uskladňovací kryt Hamax.. Údržba

• Tlačná tyč: V prípade, že sa tlačná tyč dostáva zo svojej polohy, utiahnite maticu [17] pod tkaninou tlačnej tyče. Zabezpečte rovnomerné utiahnutie matíc na oboch stranách.

• Parkovacia brzda [2f]: Pri deaktivovaní by malo napnutie lanka brzdy dať páku brzdy nadol. Ak sa brzda neaktivuje na oboch kolesách alebo ak sa nedeaktivuje podľa popisu, musíte nastaviť lanko parkovacej brzdy s použitím nastavovača [18] vo väzobnom člene lanka na zadnej strane sedadla.

• Bicyklový ťažný vozík Avenida má vymeniteľnú sekciu krytu, ktorá je pripojená vo vrecku nad predným otvorom. Pripojenie je vytvorené velcro páskou vnútri vrecka pod hornou tkaninou a s gombíkmi na boku ťažného vozíka.

• Pripojenie kolesa kočíka [2e]; Ak je vnútri pripojenia kolesa kočíka [2e] nečistota, vypláchnite ju vodou.

• Chrbtová opierka základne sedadla [2j]: Aby bolo sedadlo pohodlné a bezpečné, pravidelne uťahujte popruhy [19] na zadnej strane chrbtovej opierky sedadla. Začnite ich uťahovať na vrchu a pokračujte utiahnutím na spodku.

• Nepoužívajte čistiace rozpúšťadlá. Čistite len mydlom a vodou.

• Za účelom čistenia môžu byť čalúnenia sedadla [2d] odstránené z ťažného vozíka. Čalúnenie operte v rukách alebo použite studené pranie v práčke s krátkym cyklom žmýkania.

• Pred uskladnením nechajte ťažný vozík úplne vyschnúť, aby ste predišli plesniveniu.

• Ak bol ťažný vozík používaný počas nehody alebo je poškodený, kontaktujte svojho predajcu, aby skontroloval, či sa dá ešte stále používať. ZáRuka Pre multifunkčný detský vozík Hamax Avenida platí záruka od dátumu nákupu. Doba záruky závisí od zákona príslušnej krajiny. Záruka platí pre chyby materiálu alebo spracovania a nepokrýva škodu spôsobenú nesprávnym používaním, nedostatkom údržby, nedodržaním pokynov príručky, použitím sily alebo normálnym opotrebením. Záruka platí len pre pôvodného používateľa. Pozorne si prečítajte odporúčania pre používanie a údržbu. Podmienky, ktoré môžu spôsobiť predčasné opotrebenie nemusia byť kryté zárukou. Ak si vozík vyžaduje servis alebo ak chcete uplatniť záruku, kontaktujte svojho lokálneho predajcu, od ktorého ste vozík kúpili.p. 67 si Hvala, da ste izbrali večfunkcijski otroški voziček Hamax Avenida. Čestitamo vam ob nakupu večfunkcijskega otroškega vozička Hamax Avenida. V vozičku Hamax Avenida, ki je lahko kolesarska prikolica ali voziček, lahko varno in udobno prevažate svojega otroka. Pred sestavljanjem in začetkom uporabe otroškega vozička Hamax Avenida skrbno preberite navodila. Vam in vašim otrokom želimo veliko prijetnih izletov! Navodila skrbno shranite za poznejšo uporabo. Registracija izdelka Priporočamo, da kolesarsko prikolico registrirate. Izdelek registrirajte tukaj: hp://www.hamax.com/product-registration speCifikaCije
