BRUKSANVISNING Avenida Hamax

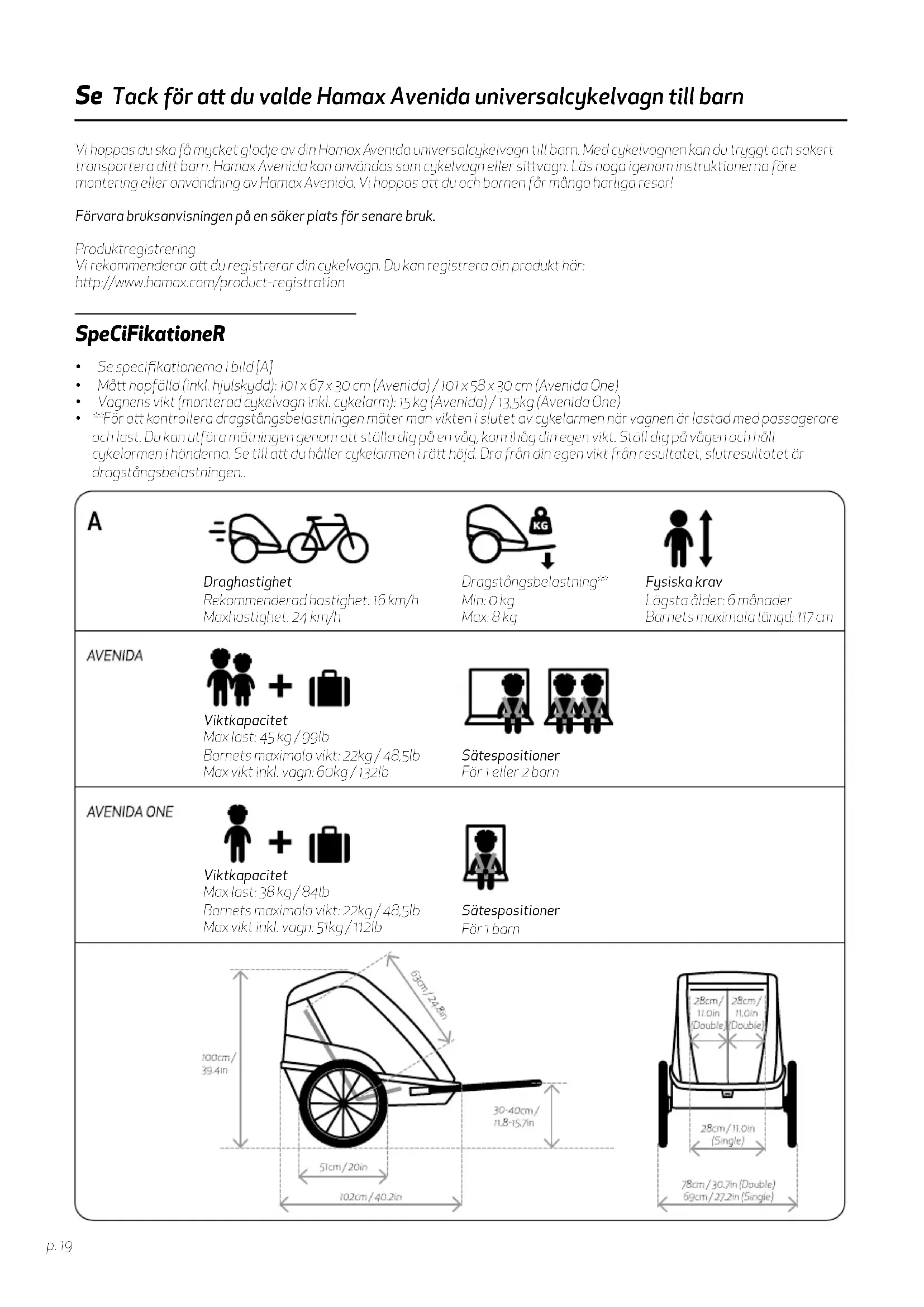

Se Tack för att du valde Hamax Avenida universalcykelvagn till barn

Vi hoppas du ska få mycket glädje av din Hamax Avenida universalcykelvagn till barn. Med cykelvagnen kan du tryggt och säkert transportera ditt barn. Hamax Avenida kan användas som cykelvagn eller sittvagn. Lös noga igenom instruktionerna före montering eller användning av Hamax Avenida. Vi hoppas att du och barnen får många härliga resor!

Förvara bruksanvisningen på en säker plats för senare bruk.

Produktregistrering

Vi rekommenderar att du registrerar din cykelvagn. Du kan registrera din produkt här: http://www.hamax.com/product-registration

SpeCiFikationeR

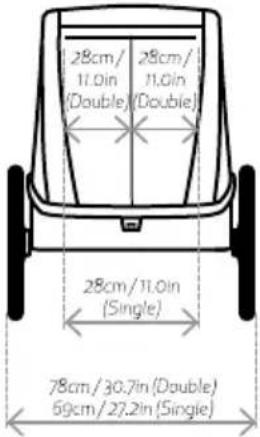

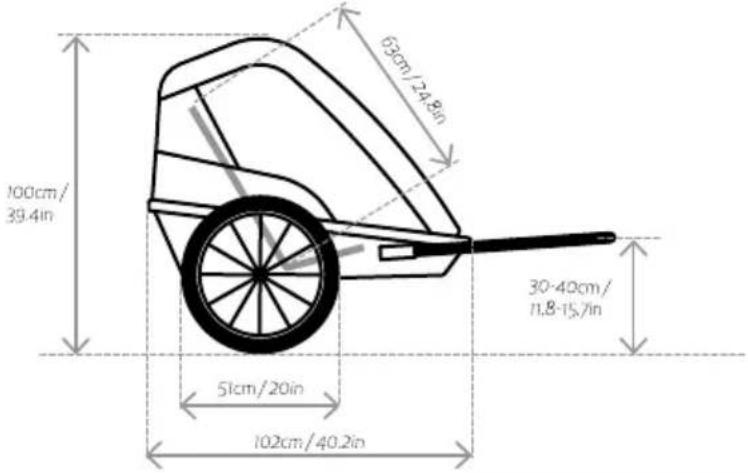

• Se specifikationerna i bild |A|
- Mått hopfälld (inkl. hjulskydd): 101 x 67 x 30 cm (Avenida) / 101 x 58 x 30 cm (Avenida One)
• Vagnens vikt (monterad cykelvagn inkl. cykelarm): 15 kg (Avenida) / 13,5 kg (Avenida One)
- *För att kontrollera dragstångsbelastningen möter man vikten i slutet av cykelarmen när vagnen är lastad med passagerare och last. Du kan utföra mätningen genom att ställa dig på en våg, kom ihåg din egen vikt. Ställ dig på vågen och håll cykelarmen i händerna. Se till att du håller cykelarmen i rätt höjd. Dra från din egen vikt från resultatet, slutresultatet är dragstångsbelastningen..

A
	DraghastighetRekommenderad hastighet: 16 km/hMaxhastighet: 24 km/h	Dragstångsbelastning**Min: 0 kgMax: 8 kg	Fysiska kravLögsta ålder: 6 månaderBarnets maximala längd: 117 cm
AVENIDA	ViktkapacitetMax last: 45 kg/99lbBarnets maximala vikt: 22kg/48,5lbMax vikt inkl. vagn: 60kg/132lb	SätespositionerFör 1 eller 2 barn
AVENIDA ONE	ViktkapacitetMax last: 38 kg/84lbBarnets maximala vikt: 22kg/48,5lbMax vikt inkl. vagn: 51kg/112lb	SätespositionerFör 1 barn

VaRninGaR

! VaRninGaR

• Viktigt – Spara bruksanvisningen för framtida bruk
- Denna produkt uppfyller europeiska standarder för cykelvagnar till barn och sittvagnar (EN 15918, EN 1888).
- Detta säte är inte lämpligt för barn under 6 månader.
- Detta säte är inte lämpligt för barn som inte kan sitta utan hjälp eller som inte har tillräcklig styrka i nacken. Om du är tveksam, rådfråga en barnläkare.
• Får inte användas av barn som överstiger viktbegränsningarna.
• Lämna aldrig barnet utan uppsikt.
- Undvik allvarliga skador, t.ex. att barnet faller eller glider ut ur vagnen. Använd alltid säkerhetsremmarna.
• Passagerare ska alltid använda hjälm som är godkänd och sitter på rätt sätt.
- När cykelvagnen dras bakom en cykel påverkas cykelns stabilitet och bromssträckan blir längre.
- Tänk på att vagnen är bredare än cykeln. Tänk på att ta ut avständen och tänk på att svängradien är större.
- Innan du börjar cykla ska du kontrollera att vagnen inte förhindrar bromsning, pedalernas rörelser och styrningen av cykeln.
- Låt inte barnet, dess kläder, skor/skosnören eller leksaker komma i kontakt med rörliga delar.
• Montera inte in bilbarnstol eller något annat säte som inte är godkänt av tillverkaren.
• Det är inte tillåtet att modifiera vagnen.
- Cykla aldrig i mörker utan fullgod belysning. Följ lokala bestämmelser rörande cykelbelysning.
- På vagnens baksida ska det finnas en synlig reflex som uppfyller CPSC-bestämmelserna.
- Kontrollera ringtrycket innan du använder vagnen. Däcken ska alltid ha det ringtryck som anges på däckets utsida.
- Använd inte lösningsmedel. Rengör endast med mild såpa och vatten.
- Om man inte följer tillverkarens anvisningar kan det leda till allvarliga skador eller dödsfall för passagerare/cyklist.
• Låt inte barn leka med produkten.
- Kontrollera att alla lås/spärrar har monterats innan produkten används.
- Kontrollera att parkeringsbromsen är aktiverad när barn sätts i eller tas ur från vagnen.
- För att undvika skador ska barn hållas på säkert avständ när vagnen fälls samman.
- Produkten är inte avsedd för löpning eller skridskoåkning.
• Använd inte tillbehör som inte har godkänts av tillverkaren.
- Använd endast reservdelar som levereras eller rekommenderas av tillverkaren/distributören.
- Var uppmärksam på yttre risker, som t.ex. vindavkylning och värmeutmattning, hos mindre aktiva passagerare som kanske utsätts för läga eller höga temperaturer under en längre tid, utan tillräcklig ventilation eller vätskeintag.
- Felaktig användning kan leda till farliga situationer. Hamax kan inte hållas ansvariga för skador som orsakas av felaktig användning. Ev. felaktig användning sker på användarens ansvar.
- Det främre skyddet ska vara stängt när man använder cykelvagnen.
- Belasta inte tryckstången, det kommer att påverka vagnens stabilitet.
- Förvara inte bagage inne i eller på utsidan av vagnen, annat än i bagageutrymmet, felaktig lastning påverkar cykelvagnens stabilitet.

Cykelsäkerhet

Innan du kopplar till cykelvagnen på cykeln ska du kontrollera att cykeln är förberedd för cykelvagn och att den är utrustad med bra fungerande bromsar. Cykeln som cykelvagnen ska kopplas till bör ha genomgått en säkerhetskontroll, utförd av en behörig cykeltekniker innan cykelvagnen kopplas på.

Cykelteknik

Når man cyklar med cykelvagn blir cykeln tyngre och ger sämre respons, detta beror på cykelvagnens tyngd. Bekanta dig med din cykels nya ageronde genom att experimentera med olika last i vagnen i en lugn miljö, innon du ger dig ut i trafiken.

Tänk på att cykelvagnens vikt innebär att cykelns bromssträcka blir längre. Var försiktig när du cyklar i nedförsbacke, cykeln kommer snabbt att få upp hög hastighet.

Överskrid inte den maximala hastigheten som anges i bruksanvisningen och tänk på att sänka hastigheten när du ska svänga eller cyklar på ajämna vägar. Undvik att köra över stenor, kantsten eller andra hinder som kan orsaka att vognen välter. Det kan orsoka farliga situationer om man använder vagnen i dåligt väder och i svåra väg- eller trafikförhållanden. Använd alltid sunt förnuft när du avgör om förhållandena är säkra för att använda vognen.

Hög synlighet

För bästa möjliga synlighet och trafiksäkerhet har cykelvagnen reflexer fram (vit) och bak (orange). Dessutom har däcken reflexlinjer. Reflekteronde rör har sytts in i det yttre tyget. När vagnen används som cykelvagn ska den även utrustos med en orange vimpel för att ge ökad synlighet.

Avsedd användning

Vagnen är avsedd för transport av barn, så som anges i bruksanvisningen, på allmönna vägar med lättare trafik, gångbanor och jömna gångvägar. Harnax ser all annan användning av vagnen som felaktig användning, inklusive, men inte begränsat till:

• körai för hög hastighet
• köraiterrängförhållanden "offroad"
• använda vagnen i kommersiellt syfte
• transport av djur
• förvoring av bagage i eller utanpå vagnen, annat än i bagageutrymmet
• dra vagnen bakom ett motordrivet fordon
• underlåta att följa instruktionerna i denna bruksanvisning

koMMa iGÅnG - MonteRinG

[1] Förpackningens innehåll

• Vagnkaross (1x) [1a]
• Hjul med snabbfäste (2x) [1b]
• Cykelarm (1x) [1c]
• Säkerhetsvimpel (ix) [id]
• Sittvognshjul (ix) [ie]
• Bruksanvisning Hamox Avenida (1x)]

[2] Produktöversikt

• Tryckstång [2a]
• Ficka för främre skydd [2b]
• Främre skydd [2c]
- Sittdynor [2d]
• Sittvognshjul med snabbfäste [2e]
- Parkeringsbroms [2f]
• Hjulskydd [2g]
• Fästet till cykelarm [2h]
• Tryckstång, frigöringshondtog [2i]
• Bokre sätesryggstöd [2j]
• Förvoringsutrymme [2k]

[3] Montering av kroken på din cykel

• Ta bort snabbkopplingen eller muttern [3a] från den vänstra sidon av cykelns bakre hjulaxel. Placera kroken [3b] mellon snabbfästet eller mutter och rom. Spänn snabbfäste eller mutter i enlighet med cykeltillverkorens uppgifter.
• Kontrollera att krokens riktning är korrekt. Håll riktningen/vinkel mellan kroken och cykelormen så rak som möjligt.

- Pressa hjulskydden mot fronten av cykelvagnen och fäll neråt tills de låses på plats. [4a]

[5] Uppfällning av vagnen

• Dra tryckstången [2a] uppåt tills det automatiska låset kopplas in på båda sidorna. Vorförsiktig så att inget tyg fastnar i ramen.
• För de bägge tuborna mot varandra tills ramen klickar fast [5a] haka fast tuben på den bakre ramen [2h].
• Säkerställ att fällmekanismen är låst genom att försöka trycka ihop vagnen igen.
• Lås alltid tryckstången innan du använder vagnen [12].

[6] Fälla samman vagnen

• Kontrollera att truckstången är frikopplad [6b].
• Tryck på bägge hopfällningslås [6a] uppåt tills tuben vid tryckstångens frigöringshandtag har släppt [2i].
• För ner vagnen till hopfällt läge och vik tyget in i vagnen.

[7] Montering av hjul med snabbfäste

- Kontrollera att parkeringsbromsen är frikopplad [2f].

- Glöm inte att ta bort hatten som skyddar hjulaxeln samt säkerställer att dör är rent [7a]. Tryck på knappen [7b] och för in hjulaxeln i hjulson. Kontrollera att hjulet sitter ordentligt fast genom att dro i hjulet.

[8] Montering av säkerhetsvimpel

- Placera flaggstången [8a] i fästet [8b] på cykelvagnens sido närmast vägen. Det finns 2 fästen [8b] på varje sida så att du kan ha handtaget upp eller i bagageutrymmet.

anVÄnDninG

[9] Använda barnvagnshjulet

• För att montera: Håll knappen [ga] och skjut piggen på barnvagnshjulet [1e] in i frontkopplingen [2e]. Slöpp knappen. Dra i hjulet för att säkerställa att den sitter fast.
• För att ta bort: Håll knappen [9a] för att låsa upp och dra barnvagnshjulet [1e] ut ur frontkopplingen [2e].

[10] Användning av cykelarmen på vagnen

• Rotera låspiggen [10a] och ta bort den från cykelarmsfästet [10b].
  • Försiktigt, skjut cykelarmen [10c] in i cykelarmsfästet.

- Sätt tillbaka läspiggen, rotera den för att låsa och dra i armen för att säkerställa en bra, säker koppling.

• Fäst fast dragstång och säkerhetsrem ordentligt före användning. Vagnen ska var olastad när den hängs på eller tas bort från cykeln.
• För på cykelarmen på kroken [11a]. Montera spärrstiftet [11b] genom hålet på cykelarmen och lås fast. Kontrollera att cykelarmen sitter ordentligt fast genom att dra i den. Linda säkerhetsremmen runt cykelramen och spänn fast kroken i den trianqulära plattan [11c].
• Placera säkerhetsremmen runt cykelramens kedjestag [11d] eller sadelstag [11e].

tipSl: När cykelarmen inte ska användas kan den förvaras i vagnen.

tipSI: Om sökerhetsremmen är för lång kan man linda den dubbelt runt ramen så att remmen inte påverkar bakhjulets rörliga delar.

[12] Justering av tryckstång [2a]

• Vrid tryckstångens frigöringshandtag [2i] uppåt för att frigöra tryckstången [2a].
• Vrid tryckstången till önskat läge.
- Tryck ner tryckstångens frigöringshandtag tills du känner att det låser i sitt yttersta läge och spärrar tryckstången. Kontrollera att tryckstången spärrats genom att försiktigt trycka ner tryckstången.
- Vid cykling rekommenderas att lagra tryckstången inuti vagnen. Glöm inte att låsa tryckstången [2i].

[13] Använda parkeringsbromsen

• Koppla in: Rotera parkeringsbromshondtoget [13a] uppåt tills knappen [13b] hoppar ut och blir låst. Vognen kan flyttos lite bakåt eller framåt, tack vare rörelsen i den justerbora upphängningen.
• Frigöra: Tryck på frigörningsknappen på bromshandtaget [13b] och rotero nedåt [13a].

[14] Främre skydd och solskydd

• Cykelvagnen Avenida har ett främre skydd i plast [14a], ett främre nätskydd [14b] och dessutom ett solskydd [14d]. Plast- och nätskyddet kan föstas längst upp på vagnen med hjälp av knappar och krokor [14c].
• För att fixera solskyddet: Använd kardborre [14e] 4 för kort och 6 för full längd. För att korta solskyddet, vik det dubbelt och föst kardborre från botten med toppen [14f].
• När skydden inte används: Främre skyddet av plast kan förvoras i en ficka under vagnens topp. Nätskyddet [14b] och solskyddet [14d] kan förvoras under plastskyddet [14g]. Stäng fickan med hjälp av knapparna för att säkerställa att skydden inte faller ner oönskat under färd.

[15] 5-punkts säkerhetsbälte

• Placera barnet och för armorna genom öppningen mellan axel- [15a] och midjebälte [15b]. Kontrollera att axelbältena är i linje med barnets axlar. Justera höjden genom att dra i spönnena [15e], ovanför huvudskyddet, upp eller ner.
• Koppla ihop de två axelbältena med varandro och för dem tillsammans in i låset [15c] på grenbondet [15d] tills de låses fast. Reducera mängden bälte i grenbandet och axelbältena så ert bom sitter säkert fastspänt. Säkerställ att intembältet är låst genom att dra i bägge axelbälten.

• Placera lamporna på vagnens sida som är närmast vägen.
  • Fram: Montera den vita lampan genom hålen i materialet.
  • Bok: Montera den røda lampan genom hålen i materialet.

oBSI: LED-lampor kan köpas hos den lokala cykelhandlaren. Belysningen ska överensstämma med de lokala bestämmelserna.

oMVÅRDnaD oCH UnDeRHÅII

Att kontrollera innan vagnen används

• Hjulen korrekt monterade på vagnen.
• Däcken hor rätt ringtryck, enligt angivet ringtryck
- Vagnen är korrekt uppfälld och mekanismen är låst på båda sidor. Glöm inte att spärra tryckstången.
- Sätets ryggstöd är spönt och säkrat. Läs underhållsavsnittet.
- Säkerhetsvimpeln och belysning ska användos när så krävs.

Förvaring

- Avenida-vagnen bör förvaras inomhus, på en torr och välventilerad plats, skyddad från direkt solljus.

tipS!: För att skydda vagnen ytterligare finns även ett Hamax förvaringsskydd.

Underhåll

• Tryckstång: Om tryckstången glider ur sitt läge ska man spänna muttern [17] som finns under tryckstångens tgg. Kontrollera att muttrarna är ordentligt åtdragna på båda sidor.
• Parkeringsbroms [2m]: Justera parkeringsbromsens kabel med hjälp av sträckskruven [18] i bromiskabeln bakom vagnen.
• Säker fästpunkt [2e], om det finns smuts i den säkro fästpunkten [2e] ska detta sköljas bort med vatten.
• Sittdynans ryggstöd [2j]: Spänn remmarna [19] regelbundet på baksidan av sittdynans ryggstöd. Börja spänna remmarna uppifrån och fortsätt därefter neråt.
  • Använd inte lösningsmedel. Renqör endast med mild såpa och vatten.
• För rengöring kan sittdynan [2d] tas bort från vagnen. Tvätta sätet för hand eller i tvättmaskin på kallt tvättprogram med kort centrifugering.
• Låt vagnen torka helt innan den ställs undan för förvaring, detta för att förhindra att den möglar.
• Öm vagnen råkar ut för en olycka eller skadas ska du kontakta din återförsäljare för att kontrollera att vagnen fortfarande kan användas.

GaRanti

Din Hamax Avenida universal salcykelvagn till barn omfattas av normal produktgaranti som gäller från inköpsdagen. Garantins omfattning regleros av gällande lagar. Garantin omfattar materialdefekter och tillverkningsfel. Garantin omfattar inte skador som uppkommer på grund av felaktig användning, bristonde underhåll, underlötelse att följa instruktionerna i bruksanvisningen och normalt slitage. Garantin gäller endost för den som köper/använder vagnen. Läs noga igenom alla anvisningar rörande användning och underhåll. Förhållanden som kan orsaka överdrivet slitage på vagnen omfattas inte av garantin. Om vagnen behöver servas eller om du har ett garantionspråk ber vi dig kontakto din återförsäljare.
