NÁVOD K OBSLUZE Avenida Hamax

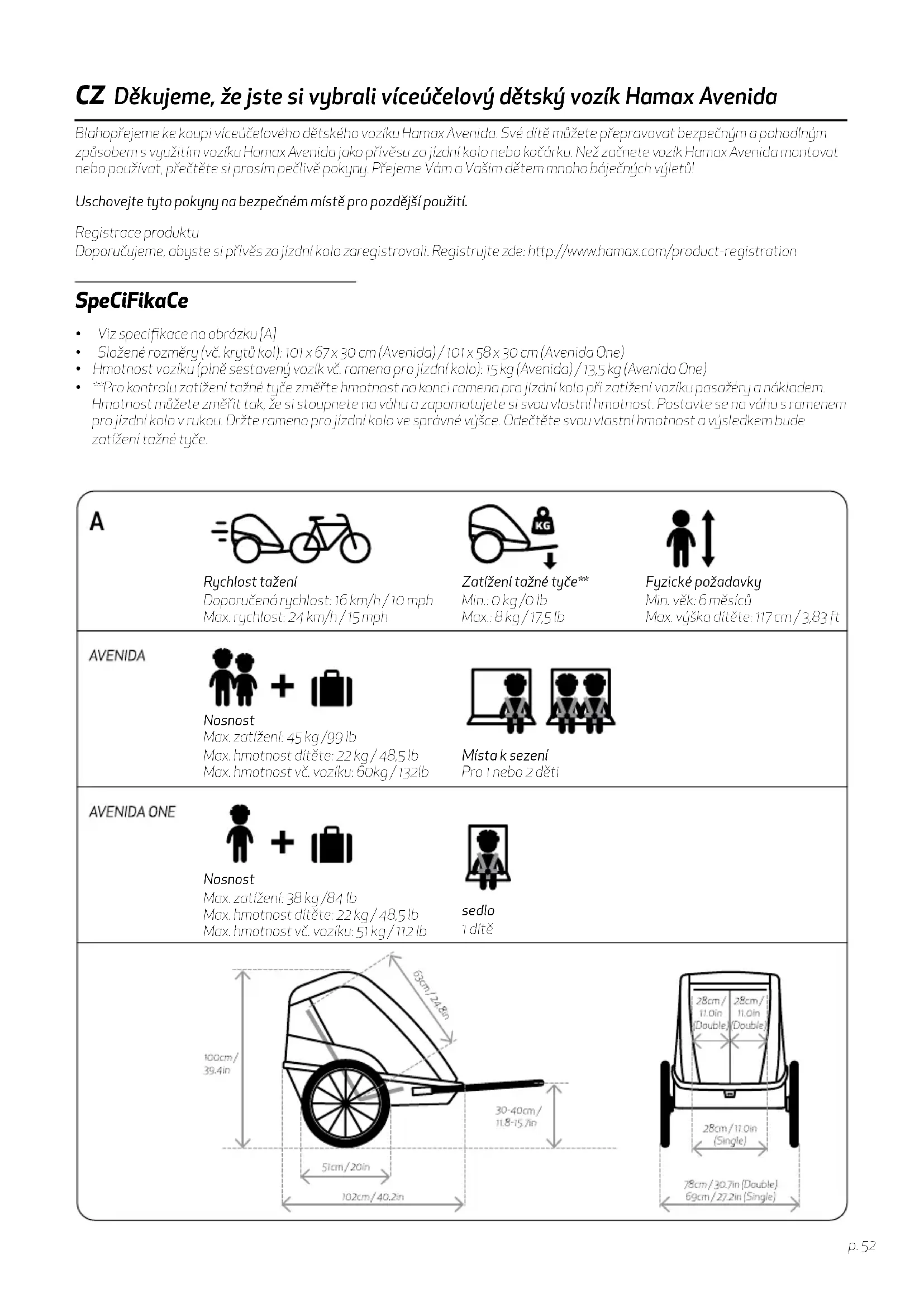

CZ Děkujeme, že jste si vybrali víceúčelový dětský vozík Hamax Avenida

Blahopřejeme ke koupi víceúčelového dětského vozíku Hamax Avenida. Své dítě můžete přepravovat bezpečným a pohodlným způsabem s využitím vozíku Hamax Avenida joka přivěsu za jízání kolo nebo kočárku. Než začnete vozík Hamax Avenida montavat nebo použivat, přečtěte si prosím pečlivě pokyny. Přejeme Vám a Vašim dětem mnoho báječných výletů!

Uschovejte tyto pokyny na bezpečném místě pro pozdější použití.

Registrace produktu

Doporučujeme, abyste si přivěs zo jízdní kolo zaregistrovali. Registrujte zde: http://www.hamax.com/product-registration

SpeCiFikaCe

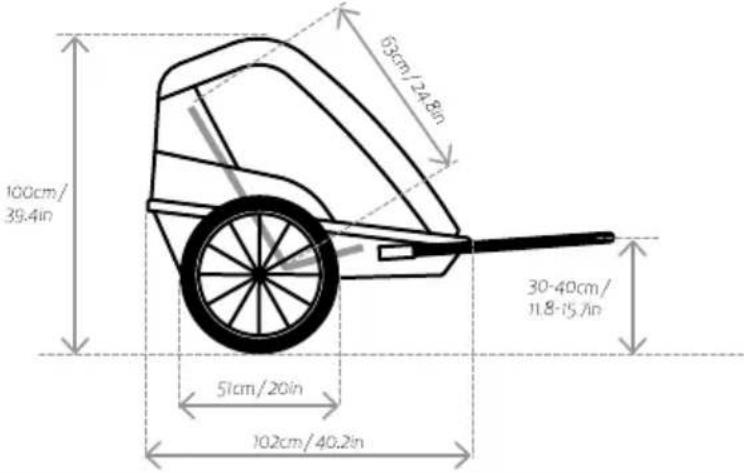

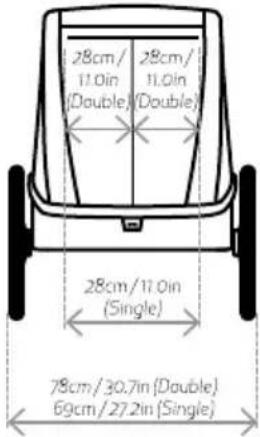

• Viz specifikace na obrázku [A]
- Složené rozměry (vč. krytů kol): 101 x 6/ x 30 cm (Avenida) / 101 x 58 x 30 cm (Avenida One)
- Hmotnost voziku (plně sestavený vozik vč. ramena pro jízdní kolo): 15 kg (Avenida) / 13,5 kg (Avenida One)
• Pro kontrolu zatížení tažné tyče změřte hmotnost na konci rameno pro jízdní kolo při zatížení vozíku pasažéry a nákladem. Hmotnost můžete změřit tak, že si stoupnete na váhu a zapamatujete si svou vlastní hmotnost. Postavte se na váhu s ramenem pro jízdní kolo v rukou. Držte rameno pro jízdní kolo ve správné výjšce. Odečtěte svou vlastní hmotnost a výsledkem bude zatížení tažné tyče.

A
	Rychlost taženíDoporučená rychlost: 16 km/h/10 mphMax. rychlost: 24 km/h/15 mph	Zatížení tažné tyče**Min.: 0 kg/0 lbMax.: 8 kg/17,5 lb	Fyzické požadavkyMin. věk: 6 měsícůMax. výška dítěte: 117 cm/3,83 ft
AVENIDA	NosnostMax. zatížení: 45 kg/99 lbMax. hmotnost dítěte: 22 kg/48,5 lbMax. hmotnost vč. vozíku: 60 kg/132 lb	Místa k sezeníPro 1 nebo 2 děti
AVENIDA ONE	NosnostMax. zatížení: 38 kg/84 lbMax. hmotnost dítěte: 22 kg/48,5 lbMax. hmotnost vč. vozíku: 51 kg/112 lb	sedlo1 dítě

ZÁSaDY BeZpeČnoSti

⚠️ UpoZoRnĚní

- Důležité – K– Uschovejte si tyto pokyny pro pozdější použití

- Tento výrobek je v souladu s evropskými normami pro dětské cyklistické přívěsy a kočárky (EN 15918, EN 1888).

• Tento produkt se sedačkami není vhodný pro děti do 6 měsíců.

- Toto produkt se sedačkami není vhodný pro děti, které neumějí samy sedět nebo nemají dostatečně silný krk. V případě pochybností se poradte s vaším pediatrem.

- Nepoužívejte s dětmi, jejichž hmotnost překračuje dané omezení.

• Nikdy nenechávejte dítě bez dozoru.

- Předcházejte vážnému zranění způsobenému pádem nebo vyklouznutím. Vždy používejte zádržný systém.

• Cestující by měli vždy nosit správně nasazenou a schválenou helmu.

• Tahání přívěsu ovlivní stabilitu jízdního kola a prodlouží brzdnou dráhu.

- Tento přívěs je širší, než vaše jízdní kolo. Udržujte bezpečnou vzdálenost a pamatujte na větší poloměr otáčení.

- Před každou jízdou se přesvědčte, že připojený přívěs nekoliduje s brzděním, šlapáním nebo zatáčením u jízdního kola.

- Nedovolte, aby tělo, oblečení, tkaničky nebo hračky dítěte příšly do kontaktu s pohyblivými částmi.

- Neinstalujte do přívěsu autosedačku nebo jakékoliv jiné sedací zařízení, které není schváleno výrobcem.

• Neprovádějte na přívěsu žádné úpravy.

- Nikdy nejezděte na kole v noci bez náležitého osvětlení. Řidte se všemi místními zákonnými požadavky na osvětlení.

- Na zadní straně přívěsu musí být viditelně umístěna odrazka, která splňuje předpisy CPSC.

- Před použitím zkontrolujte tlak pneumatik. Vždy hustěte pneumatiky na tlak uvedený na vnějších pneumatikách.

- Nepoužívejte čisticí rozpouštědla. Čistěte pouze jemným mýdlem a vodou.

- Nedodržení pokynů výrobce může vést k vážnému zranění nebo smrti cestujících / jezdce.

• Nenechávejte vaše dítě hrát si s tímto produktem.

- Před použitím se ujistěte, že všechna blokovací zařizení jsou zapojena.

- Při nakládání a vykládání vašeho dítěte mějte zajištěnou parkovací brzdu.

- Aby nedošlo ke zranění, při rozkládání a skládání tohoto produktu se držte z dosahu dětí.

- Tento produkt není vhodný pro běh nebo bruslení. Při použití pro běhání je nutné namontovat běžecký set (s běžeckým kolem, ruční brzdou a bezpečnostním páskem). Běžecký set se prodává samostatně.

- Nepoužívejte žádné příslušenství, které nebylo schváleno výrobcem.

- Použít je možné pouze náhradní díly dodané nebo doporučené výrobcem/distributorem.

- Budte si vědomi nebezpečí, jako je ochlazení větrem nebo vyčerpání z horka při dlouhodobém vystavení cestujících přívěsu chladnějším teplotám, nebo při delší době vystavení vyšším teplotám bez dostatečného větrání nebo hydratace.

- Nezamýšlené použití může vést k nebezpečným situacím. Společnost Hamax nenese odpovědnost za jakékoli škody způsobené nezamýšleným použitím. Jakékoli nezamýšlené použití je rizikem uživatele.

- Při použití cyklistického přívěsu zavřete přední kryt.

- Neupevňujte k tažné tyči žádné břemeno, protože to ovlivní stabilitu přívěsu.

- Zavazadla neukládejte do oblastí uvnitř nebo vně přívěsu zavazadla mimo zavazadlový prostor, protože to ovlivňuje stabilitu přívěsu.

Bezpečnost jízdního kola

Před připojením cyklistického přívěsu za jízdní kolo se přesvědčte, že je vaše kolo vhodné pro tažení přívěsu a je vybaveno dobře fungujícími brzdami. Daporučuje se, aby bezpečnost jízdního kola, k němuž bude přívěs připojen, byla zkontrolováno kvalifikovaným cykloservisem před připojením přívěsu.

Chování při jízdě

Při tažení přívěsu se vaše jízdní kolo chová těžkopádněji a méně citlivě v důsledku hmotnosti přívěsu. Před jízdou po přeplněných veřejních komunikacích se seznamte s tímto chováním s naloženým přívěsem nejprve zkušební jízdou v klídné oblasti.

Uvědomte si, že vzhledem k hmotnosti přívěsu má vaše jízdní kolo delší brzdnou dráhu. Při jízdě z kopce budte opatrní, protože vaše jízdní kolo bude rychleji nobírat rychlost.

Nepřekračujte maximální rychlosti uvedené v tomto návodu a zpomalte při zatóčení o na neravných silnicích. Vyhněte se jízdě přes komeny, obrubníky nebo jiné překážky, které mohou způsobit převrácení přívěsu. Použití přívěsu při nepříznivém počasí, stavu vozovky nebo dopravní situaci může vést k nebezpečným situacím. Vždy používejte zdravý úsudek při rozhodování, zda jsou podmínky bezpečné pro použití přívěsu.

Vysoká viditelnost

Pro optimální viditelnost a bezpečnost v dopravě má víceúčelový vozik odrazky vpředu (bilá), vzadu (červená) a na kolech (oranžová). Také pneumatiky jsou opatřeny reflexními linkami. Vnější látka je protkóna reflexními proužky. Při použití vozíku jako cyklistického přívěsu musíte také použít oranžový bezpečnostní praporek pro ještě lepší viditelnost.

Účel použití

Přívěs je určen k přepravě dětí podle popisu v tomto návodu na veřejných komunikacích s mírným provozem, cyklostezkách a hladkých cestách. Společnost Hamox považuje použití přívěsu jakýmkoli jiným způsobem za nezamiýšlené použití, včetně, ale bez omezení:

• jizda nadměrnourychlostí
• jízda na nerovném povrchu
• použití přívěsu ke komerčním účelům
  • přeprava zvířat
• skladování zavazadel v nebo na přívěsu mimo zavazadlový prostor přívěsu
  • tahání přívěsu motorovými vozidly
• nedodržení pokynů uvedených v tomto návodu

ZaČínÁMe - MontÁŽ

[1] Obsah balení

• Tělo vozíku (1x) [1a]
• Rychloupínací kolo (2x) [1b]
• Rameno projizdní kolo (1x) [1c]
- Bezpečnostní proporek (1x) [1d]
• Kolo kočárku (ix) [1e]
• Návod k obsluze produktu Hamox Avenida (1x)

[2] Přehled produktu

• Tlačná tyč [2a]
• Kapsa předního krytu [2b]
• Predníkryt [2c]
• Výplň a potah [2d]
• Připevnění kolo kočárku [2e]
• Parkovací brzdo [2f]
• Krytkola [2g]
• Přípoj ramena pro jizdní kolo [2h]
• Uvolňovací páčka tločné tyče [2i]
• Zodní opěrka sedadla [2j]
• Úložný prostor [2k]

[3] Připevnění závěsu na vaše jízdní kolo

• Vyjměte rychloupínač nebo matici [3a] z levé strony zadní osy vašeho jízdního kola. Umístěte závěs [3b] mezi rychloupínač a rám. Umístěte zpět rychloupínač nebo matici a utáhněte je podle pokynů výrobce jízdního kola.
• Nasměrujte závěs k zadní části. Mezi závěsem a ramenem jízdního kola zachovejte co možná nerovnější zarovnání / úhel.

[4] Nastavení krytů kol

• Tlačte kryt kol k přední části vozíku a sklópějte je dolů, dokud se nezajistí [4a].

[5] Rozložení vozíku

• Zatáhněte za tlačnou tyč [2a] a vysuňte horní rám nohoru. Dávejte pozor, aby nedošlo k zachycení látky při vysouvání částí rámu.
  • Tlačte trubky k sobě, dokud se zámky skládání [5a] nezaháknou za trubku v zadní části rámu [2h].
• Žkuste skládací mechanizmus zatlačit zpět dolů a ověřte si, že je zamčen.
• Před používáním vozíku vždy zajistěte tlačnou tyč [12].

[6] Složení vozíku

• Přesvědčte se, že je tlačná tyč [6b] odemčena.
  • Tlačte oba zámky skládání [6a] nahoru, dokud se trubka s pojistným madlem tlačné tyče [2i] neuvolní z háků.
  • Jemně zatlačte horní rám dolů do složené polohy a složte látku do vozíku.

[7] Upevnění rychloupínacích kol

• Oveřte si, že parkovaci brzda není aktivováno [2f] a že je osa kola [7a] čistá.
• Podržte tlačitko [7b] a vložte osu kola do zalíky. Zatáhněte za kola a přesvědčte se a bezpečnosti spojení.

[8] Upevnění bezpečnostního praporku

- Zasuňte tyč praporku [8a] do nátrubku v kloubu tlačné tyče. Na každé straně jsou 2 nátrubky [8b], takže tlačná tyč může být nahoře nebo v zovazadlovém prostoru. Umístěte tyč praporku na tu stranu přívěsu, která je nejlépe vidět z vozovky.

poUŽití

[9] Použití kola kočárku

• Postup připevnění: Podržte tlačítko [ga] a zasuňte kolík kola kočárku [1e] do předního spoje [2e]. Uvoíněte tlačítko. Zatáhněte za kolo kočárku a přesvědčte se a bezpečnosti spojení.
• Postup demontáže: Stisknutím tlačítka [9a] odemkněte a vytáhněte kolo kočárku [1e] z předního spoje [2e].

[10] Připevnění ramena pro jízdní kolo k vozíku

• Otáčejte pojistným kalíkem [10a] a demontujte jej z přípoje romeno pro jízdní kolo [10b].
  • Jemně zasuňte rameno pro jízdní kolo [10c] do přípoje ramena pro jízdní kolo.
• Zasuňte pojistný kolík zcela dovnitř. Otočte pojistným kolíkem a zajistěte jej svorkou. Zotáhněte za rameno pro jízdní kolo a přesvěděte se o správném připojení.

[11] Připevnění cyklistického ramena k jízdnímu kolu

• Před použitím bezpečně upevněte tažnou tyč a bezpečnostní pásek. Před upevněním a odpojením k/ad vašemiu/vašeho jízdního kola se přesvědčte, že je vozík prázdníj.
• Nasuňte cyklistické rameno na závěs [11a]. Prostrčte pojistný kolík [11b] otvorem v ramenu pro jízdní kolo a zavřete jej. Zatažením za rameno jízdního kola se přesvědčte, že rameno jízdního kola je pevně uchyceno. Obtočte bezpečnostní pásek kolem rómu kola a upevněte háček k trojúhelníkové destičce [11c].
• Bezpečnostní pásek obtočte kolem střední trubky [11d] nebo zadní vidlice [11e] rámu vašeho jízdního kola.

tip: Pokud rameno pro jizdní kolo nepoužíváte, můžete jej uložit do vozíku

tip: Pokud je bezpečnostní pásek příliš dlouhý, můžete jej omotat dvakrát okolo rámu a zajistit tak, že nebude kolidovat s žádnou pohyblivou částí zadního kola.

[12] Seřízení tlačné tyče [2a]

• Otočením páčky tlačné tyče [2i] nahoru odemkněte tlačnou tyč [2a].
  • Přesuňte tlačnou tyč do požadované polohy.
• Otáčejte páčkou tlačné tyče dolů, dokud neucítíte, že zapadne na své místo.
• Při jízdě na jízdním kole mějte uloženu tlačnou tyč ve vozíku. Nezapomeňte uzomknout tlačnou tyč [2i].

[13] Použití parkovací brzdy

• Zabrzdění: Otáčejte pákou parkovací brzdy [13a] směrem nahoru, dakud tlačitko [13b] nevyskoči a páka nebude zajištěna. Možná budete muset pohybovat vozíkem jernně dozadu o dopředu, aby kolík brzdy u kola zapadlo do svého otvoru. Vždy se ujistěte, že je brzda zabrzděna.
• Odbrzdění: Stiskněte uvolňovací tlačitko [13b] a otočte páku [13a] dolů.

[14] Přední kryty a clona

• 3 přední kryty: plastový kryt [14a], síťový kryt [14b] a přídavná sluneční clona [14d]. Plastový a síťový kryt se upevňují nahoru pomocí plastových tlačítek na stranách a voředu pomocí háčku přímo nad rámem [14c].
• Kupevnění sluneční clony použijte suchý zip [14e]: 4 pro krátkou nebo 6 pro plinou délku. Chcete-li zkrátit sluneční clonu [14d], složte ji a upevněte spodní části suchých zipů k horním částem suchých zipů [14f].
• Pokud není přední plastový kryt používón, může být uložen do kapsy pod střechou vozíku. Šitový kryt [14b] a sluneční clona [14d] mohou být uloženy pod plastový kryt [14g]. Žavřete kapsu pomocí knoflíků, obyste zabránili vypadnutí krytů za jízdy.

[15] 5bodový bezpečnostní pás

• Usadte dítě a protáhněte jeho ruce otvorem mezi ramenním [15a] a bederním pásem [15b]. Přesvědčte se, že ramenní pásy jsou zarovnány s rameny vašeho dítěte. Upravte výšku posunem spon [15e] nad opěrkou hlavy nahoru nebo dolů.
• Spojte dvě přezky ramenních pásů zasouvejte je do středové přezky [15c] na břišním popruhu [15d], dokud neucitíte cvaknutí. Zkraťte déliku břišního popruhu a ramenních pásů tak, aby bylo vaše dítě pevně připoutáno. Zataháním za oba ramenní pásy se přesvědčte, že je bezpečnostní prvek zajištěn.

[16] Montáž světel

• Umístěte světla no tu stronu vozíku, která je nejlépe viditelná z vozovky.
• Přední strana: Upevněte bílé světlo k rámu skrze otvor v látce.
• Zadní strana: Upevněte červené světlo k rámu skrze otvor v látce.

poZnÁMka: Světla můžete zakoupit ve specializované prodejně jízdních kol. Přesvědčte se, že odpovídají předpisům pro osvětlení platným ve vaší zemi

pÉČe a ÚDRŽBa

Kontroly před použitím přívěsu

• Kolaj jsou řádně upevněna k přivěsu.
- Pneumatiky jsou nahuštěny na předepsaný hustící tlak
- Přívěs je správně rozložen a mechanizmus je uzomčen na obou stranách. Nezapomeňte uzamknout tlačnou tyč.
- Zadní opěrka sedačky je dobře zajištěna a utažena. Viz kapitolu o údržbě.
- Bezpečnostní praporek a světla jsou na příslušných místech.

Skladování

- Je velmi doporučeno sklodovat vozík Avenida v krytém prostoru, na suchém a dobre větraném místě mimo přímé sluneční záření.

tip: Pro lepší ochronu se dodává Hamax kryt pro uskladnění.

Údržba

• Tlačná tyč. V případě, že tlačná tyč klouže ze své palohy, utáhněte matici [17] pod látkou tlačné tyče. Matice na obou stranách utáhněte rovnoměrně.
• Parkovací brzda [2f]: Při uvolnění by mělo pnutí v brzdovém lanku stlačit brzdovou páku dolů. Pokud brzda nepůsobí na obě kola nebo se neodbrzduje tak, jak je popsáno, seňďte lanko parkovací brzdy pomocí seřizovače [18] v lankovém rozbočovači v zadní části sedadla.
• Ve voziku Avenida pro jizdní kolo je prostor pro odnímatelný kryt, který je upevněn v kapse nad čelním otvorem. Je upevněn suchým zipem uvnitř kapsy pod horní látkou a knoflíky na straně voziku.
• Přípoj kola kočárku [2e]; Pokud jsou uvnitř přípoje kola kočárku nečistoty [2e], vypláchněte je vodou.
• Zadní opěrka sedačky [2j]: Abyste zajistili pohodlné a bezpečné sezení, pravidelně utahujte popruhy [19] na zadní straně opěradla. Utáhněte je nejprve nahoře a potom je utáhněte dole.
• Nepoužívejte čisticí rozpouštědla. Čistěte pouze jemným mýdlem a vodou.
• Výplň a potah sedačky [2d] jsou vyjímatelné a čistitelné. Vyperte sedák v ruce nebo v pračce na nízkou teplotu a s krátkým odstředěním.
• Pred uskladněním nechte vozik zcela vyschnout; zabráníte tím vzniku plísně.
• Pokud s vozíkem došlo k nehodě nebo byl poškozen, kontaktujte svého prodejce, aby zkontroloval, zdo jej lze nadále používat.

ZÁRUka

Na víceúčelový dětský vozík Hamax Avenida se vztahuje záruka ode dne zakoupení. Záruční doba závisí na zákonech příslušné země prodeje. Záruka se vztahuje na vady materiálu nebo provedení, a nevztahuje se na poškození způsobená nesprávným použitím, nedostatečnou údržbou, nedodržením návodu k obsluze, použitím síly nebo běžným opotřebením. Záruka je platná pouze pro původního uživatele. Přečtěte si prosím pozorně doporučení pro použití a údržbu. Na podmínky, které mahou způsobit předčasné opotřebení vozíku, se nemusí vztahovat záruka. Pokud by vozík vyžadoval servis nebo chcete-li uplatnit záruku, obraťte se na svého místního prodejce, u kterého jste vozík zakoupili.

[2] Prehl'ad výrobku

• Tlačná tyč [20]
• Vrecko predného krytu [2b]
• Predný kryt [2c]
• Sedodlové čolúnenia [2d]
• Pripojenie kolesa kočika [2e]
• Parkovacia brzda [2f]
• Chranič kolesa [2g]
• Pripojenie bicyklového ramena [2h]
• Uvolňovacia rukovát tlačnej tyče [2i]
• Zodná opierka sedadla [2j]
• Úložný priestor [2k]

[3] Pripojenie závesu na bicykel

[4] Montáž chráničov kolies

[7] Montáž rýchloupínacích kolies

• Zabezpečte, aby bola parkovacia brzda uvolnená [2f] a aby bola čistá oska kolesa [7a].
- Držte tlačidlo [7b] a vložte osku kolesa do otvoru. Potiahnite koleso, aby ste si overili bezpečnost pripojenia.

[8] Montáž bezpečnostnej zástavky

[9] Používanie kolesa kočíka

• Aby ste ho pripojili: Držte tlačidlo [9a] a zasuňte čap kolesa kočíka [1e] do prednej prípojky [2e]. Uvoľnite tlačidlo. Potiahnite kolesa kočíka, aby ste si overili bezpečnosť pripojenia.
• Aby ste ho demontovali: Stlačte tlačidlo [9a] aby ste koleso odblokovali a vytiahnite koleso kočíka [1e ] z prednej pripojky [2e].

[10] Pripojenie bicyklového ramena k tažnému vozíku

• Otočte blokovací kolík [10a] a vyberte ho z pripojenia bicyklového ramena [10b].
• Opatrne zasuňte bicyklové rameno [10c] do pripojenia bicyklového ramena.
• Zasuňte blokovací kolík úplne do otvoru. Otáčajte blokovací kolík, aby ste ho zaistili prichytkou. Potiahnite bicyklové romeno, aby ste si overili bezpečnosť pripojenia.

[11] Pripojenie bicyklového ramena k bicyklu

• Aby ste ju aktivovali: Otáčajte páku parkovacej brzdy [13a] nahor, kým nevyskočí von tlačidlo [13b] a páka sa nezablokuje. Může byř potrebné mierne pohnút parkovacím vozíkom dozadu a dopredu, aby si kolík brzdy v blízkosti kolesa našiel svoj otvor. Vždy sa uistite, že je brzda aktivovaná.
• Aby ste ju deaktivovali: Stlačte uvolňovacie tlačidlo [13b] a otočte páku [13a] nadol.

[14] Predné kryty a clona

[15] 5-bodové bezpečnostné pásy
