MANUAL DE USUARIO Avenida Hamax

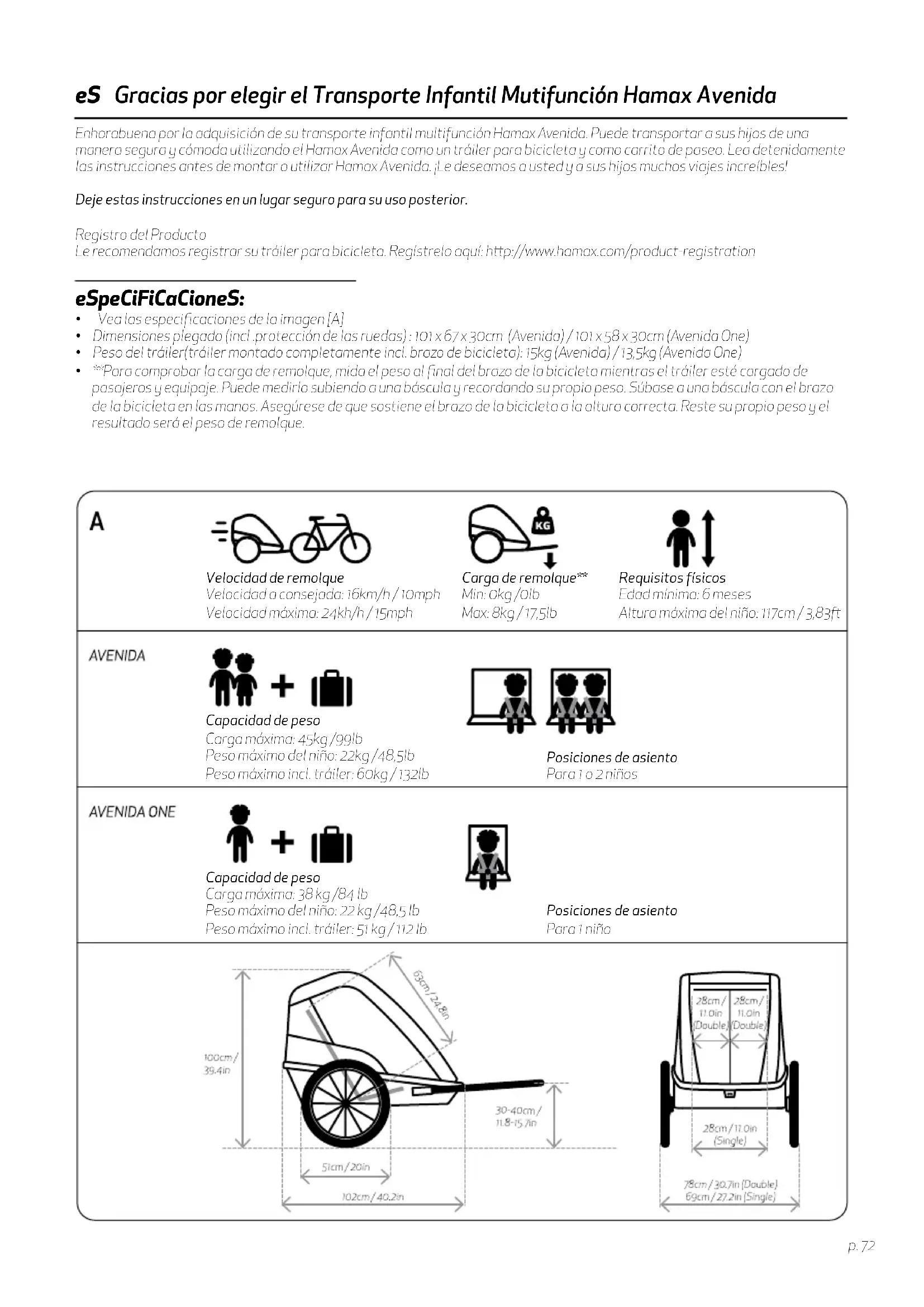

• Vea las especificaciones de la imagen [A]

• Dimensiones plegado (incl .protección de las ruedas) : 101 x 67 x 30cm (Avenida) / 101 x 58 x 30cm (Avenida One)

• Peso del tráiler(tráiler montado completamente incl. brazo de bicicleta): 15kg (Avenida) / 13,5kg (Avenida One)

• **Para comprobar la carga de remolque, mida el peso al final del brazo de la bicicleta mientras el tráiler esté cargado de pasajeros y equipaje. Puede medirlo subiendo a una báscula y recordando su propio peso. Súbase a una báscula con el brazo de la bicicleta en las manos. Asegúrese de que sostiene el brazo de la bicicleta a la altura correcta. Reste su propio peso y el resultado será el peso de remolque. Velocidad de remolque Velocidad a consejada: 16km/h / 10mph Velocidad máxima: 24kh/h / 15mph Capacidad de peso Carga máxima: 45kg /99lb Peso máximo del niño: 22kg /48,5lb Peso máximo incl. tráiler: 60kg / 132lb Carga de remolque** Min: 0kg /0lb Max: 8kg / 17,5lb Requisitos físicos Edad mínima: 6 meses Altura máxima del niño: 117cm / 3,83 Posiciones de asiento Para 1 o 2 niños Posiciones de asiento Para 1 niño Capacidad de peso Carga máxima: 38 kg /84 lb Peso máximo del niño: 22 kg /48,5 lb Peso máximo incl. tráiler: 51 kg / 112 lbp. 73

DIRECTRICES DE SEGURIDAD

• Importante – Conserve estas instrucciones para su referencia en el futuro

• Este producto cumple con las normas europeas para tráileres y carritos de bicicleta para niños (EN 15918, EN 1888).

• Este asiento no es apto para niños de menos de 6 meses.

• Este asiento no es apto para niños que no puedan sentarse sin ayuda o que no tengan la fuerza adecuada en el cuello. Si tiene dudas consulte a un pediatra.

• No utilizar con niños que excedan los límites de peso.

• Nunca deje a los niños sin atención.

• Evite lesiones graves por caídas o deslizamientos. Utilice siempre el sistema de sujeción.

• Los ocupantes deberán llevar siempre un casco aprobado y ajustado como es debido.

• En EE.UU., ver la normativa de seguridad CPSC sobre cascos de bicicleta.

• Remolcar un tráiler afectará a la estabilidad de la bicicleta e incrementará la distancia de frenado.

• Este tráiler es más ancho que una bicicleta. Mantenga una distancia extra y preste atención al radio de girado superior.

• Antes de montar, asegúrese de que el asiento colocado no interfiera con el frenado, el pedaleo o el viraje de la bicicleta.

• No permita que ninguna parte del cuerpo del niño, su ropa, sus cordones o algún juguete entren en contacto con las partes en movimiento.

• No instale dentro del tráiler un asiento para el coche ni cualquier otro dispositivo de asiento que no haya sido aprobado por el fabricante.

• No haga modificaciones al tráiler.

• No utilice nunca la bicicleta de noche sin las luces adecuadas. Obedezca todos los requisitos legales locales de iluminación

• En la parte trasera del tráiler deberá ser visible un reflector que cumpla con las normativas CPSC.

• Compruebe la presión de los neumáticos antes de usar. Infle siempre los neumáticos hasta alcanzar el nivel de inflado especificado en los neumáticos externos.

• No utilice disolventes de limpieza. Limpie solo con jabón suave y agua.

• No seguir las instrucciones y las advertencias del fabricante podría provocar graves lesiones o incluso la muerte del pasajero/conductor.

• No permita a su hijo jugar con este producto.

• Asegúrese de que todos los dispositivos de bloqueo estén conectados antes de usar.

• Asegúrese de que el freno de estacionamiento está puesto al cargar y descargar a su hijo.

• Para evitar heridas asegúrese de que su hijo esté alejado al plegar y desplegar este producto.

• Este producto no es apto para correr o patinar.

• No utilice accesorios no aprobados por el fabricante.

• Solo deberán usarse piezas de repuesto suministradas o recomendadas por el fabricante/ distribuidor.

• Preste atención a los peligros de exposición como el frío por el viento o el agotamiento por el calor, ya sea por la exposición prolongada a temperaturas frías de los pasajeros del tráiler que estarán menos activos, o por periodos largos a temperaturas más cálidas y sin la ventilación o hidratación adecuadas.

• El uso indebido podría llevar a situaciones peligrosas. Hamax no se hace responsable por los daños causados por el uso indebido. Cualquier uso indebido es a riesgo del usuario.

• Cierre la cubierta delantera al usar el tráiler de bicicleta.

• No conecte ninguna carga a la barra de empuje pues afectará a la estabilidad del tráiler.

• No coloque equipaje en zonas dentro o fuera del tráiler que no sean el compartimento para el equipaje, pues esto puede afectar a la estabilidad del tráiler.p. 74 Seguridad en bicicleta Antes de conectar el tráiler a su bicicleta asegúrese de que su bicicleta es apta para remolcar un tráiler y que está equipada con frenos que funcionen correctamente. Se recomienda que la bicicleta a la que vaya a engancharse el tráiler pase un reconocimiento de seguridad de un mecánico de bicicletas cualificado antes de conectar el tráiler. Los tráilers tirados por bicicletas eléctricas podrían ser restringidos por la ley. Conducta al volante Al remolcar un tráiler, la bicicleta será más pesada y responderá peor debido al peso del tráiler. Familiarícese con el comportamiento de la bicicleta haciendo pruebas con un tráiler cargado y en una zona tranquila antes de entrar en vías públicas concurridas. Sea consciente de que debido al peso del tráiler la distancia de frenado de su bicicleta será mayor. Tenga cuidado al conducir cuesta abajo pues su bicicleta ganará más velocidad rápidamente. No supere la velocidad máxima especificada en este manual y reduzca la velocidad al girar y sobre vías más escabrosas. Evite conducir sobre rocas, bordillos y demás obstáculos que puedan provocar que el tráiler vuelque. Usar el tráiler con condiciones climáticas, viales o de tráficos no favorables podría llevar a situaciones poco seguras. Utiliice el sentido común para decidir si las condiciones son seguras para usar el tráiler. Visibilidad Alta Para una visibilidad y seguridad óptimas con tráfico, el transporte multifunción tiene reflectores delante (blanco), detrás (rojo) y en las ruedas (naranja). Hay tubos reflectores integrados en el tejido exterior. Al utilizar el transporte como tráiler de bicicleta también deberá utilizar la bandera naranja de seguridad para tener una visibilidad aún mayor [8]. Uso previsto El uso previsto del tráiler es el transporte de niños tal y como se especifica en este manual y en vías públicas con tráfico leve, en aceras y en caminos lisos. Hamax considera que el cualquier otro uso del tráiler es uso indebido, incluyendo pero sin limitarse a:

• conducir a velocidad excesiva

• conducir por caminos en condiciones accidentadas fuera de carretera

• usar el tráiler con fines comerciales

• transportar animales

• guardar equipaje en áreas en el interior o en el exterior del tráiler que no sean el compartimento para equipaje del tráiler

• remolcar el tráiler con vehículos motorizados

• no cumplir con las instrucciones de este manual iniCio - instalaCiÓn [1] Contenido del embalaje

• Carrocería del tráiler (1x) [1a]

• Rueda de liberación rápida (2x) [1b]

• Brazo de la bicicleta (1x) [1c]

• Bandera de seguridad (1x) [1d]

• Rueda de carrito(1x) [1e]

• Manual de instrucciones de Hamax Avenida (1x) [2] Resumen del producto

• Conexión de rueda de carrito[2e]

• Freno de estacionamiento [2f]

• Protección de rueda [2g]

• Conexión de brazo de bicicleta [2h]

• Manilla de desbloqueo de la barra de empuje[2i]

• Parte trasera del respaldo del asiento [2j]

• Espacio de almacenaje [2k] [3] Instalar el enganche de su bicicleta

• Quitar el cierre rápido o la tuerca [3a] del lado izquierdo del eje de la rueda trasera de la bicicleta. Coloque el enganche [3b] entre el cierre rápido o tuerca y el cuadro. Vuelva a ajustar el cierre rápido o tuerca a como aparecía en las instrucciones del fabricante.

• Haga que el enganche apunte a la parte trasera Mantenga la alineación/ángulo entre el enganche y el brazo de la bicicleta tan recto como sea posible. [4] Ajustar la protección de las ruedas

• Empuje la protección de las ruedas hacia la parte frontal del tráiler y pliegue hasta que quede bloqueada en el sitio [4a]. [5] Desplegar el tráiler

• Tire de la barra de empuje [2a] para alzar el marco superior. Tenga cuidado de que los tejidos no se enganchen a las siguientes partes del marco.

• Acerque los tubos entre sí hasta que los bloqueos del pliegue [5a] enganchen el tubo en la parte trasera del marco [2h].

• Verifique que el mecanismo de doblado se bloquee tratando de empujarlo de nuevo hacia abajo.

• Bloquee siempre la barra de empuje antes de usar el tráiler [12].p. 75 [6] Plegar el tráiler

• Asegúrese de que la barra de empuje está desbloqueada [6b].

• Empuje ambos bloqueos de pliegue [6a] hacia arriba hasta que el tubo con la manilla de liberación de la barra de empuje [2i] se libere de los enganches.

• Empuje suavemente el marco superior hacia abajo hasta su posición plegada y pliegue los tejidos hacia el interior del tráiler. [7] Montar las ruedas de liberación rápida

• Asegúrese de que el freno de estacionamiento no esté puesto [2f] y que el eje de las ruedas [7a] esté limpio.

• Pulse el botón [7b] e inserte el eje de la rueda en el conector. Tire de la rueda para verificar que la conexión es segura. [8] Colocar la bandera de seguridad

• Colocar el mástil de la bandera [8a] en el encaje que hay en la articulación de la barra de empuje. Hay 2 encajes [8b] en cada lado para que puedas tener la barra de empuje subida o en el compartimento del equipaje. Coloque el mástil de la bandera en el lado del tráiler que se encuentre más expuesto hacia la carretera. uso [9] Usar la rueda del carrito

• Para engancharla: Mantenga el botón pulsado [9a] y deslice el perno de la rueda del carrito [1e] hacia la conexión frontal [2e]. Suelte el botón. Tire de la rueda para verificar que la conexión es segura.

• Para quitar: Pulse el botón [9a] para desbloquear y tire de la rueda del carrito [1e] para sacarla de la conexión frontal [2e]. [10] Adjuntar el brazo de la bicicleta al tráiler

• Rote el perno de bloqueo [10a] y retírelo del enganche del brazo de la bicicleta [10b].

• Deslice con suavidad el brazo de la bicicleta [10c] al enganche del brazo de la bicicleta.

• Inserte el perno de bloqueo hasta el fondo. Gire el perno de bloqueo para asegurarlo con la hebilla. Tire del brazo de la bicicleta para verificar que la conexión es segura. [11] Enganchar el brazo de la bicicleta a la bicicleta

• Enganchar con seguridad la barra de tracción y la correa de seguridad antes de usar. Asegurarse de que el tráiler está descargado al unirlo y separarlo de la bicicleta.

• Deslice el brazo de la bicicleta en el enganche [11a]. Inserte el perno de retención [11b] a través del agujero del brazo de la bicicleta y ciérrelo. Compruebe que el brazo de la bicicleta está fijado con firmeza tirando del brazo de la bicicleta. Coloque la correa de seguridad alrededor del cuadrode la bicicleta y una el gancho a la placa triangular [11c].

• Asegúrese de que coloca la correa de seguridad alrededor de la cadena [11d] o el asiento [11e] del cuadro de la bicicleta. Consejo: Cuando no esté usando el brazo de la bicicleta puede guardarlo en el tráiler. Consejo: Cuando la correa de seguridad es demasiado larga puede rodear dos veces el cuadro para asegurarse de que la correa no interfiera con ninguna parte de la rueda trasera. [12] Ajustar la barra de empuje [2a]

• Rote el manillar de la barra de empuje [2i] hacia arriba para desbloquear la barra de empuje [2a].

• Mueva la barra de empuje hasta la posición deseada.

• Empuje hacia abajo la manilla de la barra de empuje hacia abajo hasta que sienta que esté bien bloqueada.

• Al montar en bicicleta se recomienda guardar la barra de empuje dentro del tráiler. No olvide bloquear la barra de empuje [2i]. [13] Utilizar el freno de estacionamiento

• Para ponerlo: Gire la palanca del freno de estacionamiento [13a] hacia arriba hasta que el botón [13b] salga y la palanca se bloquee. Puede que necesite mover el tráiler levemente hacia delante y detrás para que el pivote del freno que está junto a la rueda encuentre el agujero que le corresponda. Asegúrese siempre de que el freno está puesto.

• Para quitarlo: Pulse el botón de apertura [13b] y gire la palanca [13a] hacia abajo. [14] Cubiertas delanteras y pantalla

• Hay 3 cubiertas delanteras: una cubierta de plástico[14a], una cubierta de red [14b] y una pantalla parasol adicional [14d]. Las cubiertas de plástico y red se pueden colocar en la parte superior con botones de plástico a los lados y en la parte delantera utilizando los ganchos que se encuentran sobre el marco [14c].

• Para colocar la pantalla utilice las piezas de velcro [14e]: 4 para poca longitud y 6 para la longitud completa. Para acortar la pantalla para el sol [14d], pliéguela y fije las piezas de velcro inferiores a las piezas de velcro superiores [14f].

• Cuando no se utilice, la cubierta delantera se puede guardar en un bolsillo bajo la parte superior del tráiler. La cubierta de red [14b] y la pantalla para el sol [14d] pueden guardarse bajo la cubierta de plástico [14g]. Cierre el botón utilizando los botones para evitar que las cubiertas se caigan durante los paseos. [15] Arnés de seguridad de 5 puntas

• Siente al niño y haga que sus brazos crucen la abertura que queda entre el cinturón de sus [15a] hombros y su cintura [15b]. Compruebe que las correas de los hombros estén alineadas con los hombros del niño. Ajuste la altura deslizando las hebillas [15e] sobreel respaldo de la cabeza hacia arriba o hacia abajo.p. 76

• Conecte las dos hebillas de las correas de los hombros e insértelas por la hebilla central [15c] en la correa de la entrepierna [15d] hasta que haga clic. Reduzca la longitud de las correas de los hombros y la entrepierna para que el niño quede bien sujeto. Compruebe que el arnés de seguridad está bien cerrado tirando de las correas de los dos hombros. [16] Colocar las luces

• Coloque las luces en el lado del tráiler que se encuentre más expuesto hacia la carretera.

• Delante: Ponga la luz blanca en el marco a través del agujero en la tela.

• Detrás: Ponga la luz roja en el marco a través del agujero en la tela. nota: Las luces pueden comprarse en tiendas especializadas en bicicletas. Asegúrese de que cumplen con las normativas de iluminación de su país. Cuidados y ManteniMiento Antes de usar el tráiler compruebe que

• Las ruedas estén bien sujetas al tráiler.

• Los neumáticos estén inflado con la presión de neumático especificada

• El tráiler esté completamente desplegado y que el mecanismo esté bloqueado por ambos lados. No olvide bloquear la barra de empuje.

• El apoyo del asiento trasero está bien asegurado y sujeto. Lea la sección de mantenimiento.

• La bandera y las luces de seguridad están en su sitio para cuando puedan necesitarse. Almacenaje

• Se recomienda guardar el tráiler Avenidaen interiores, en una zona seca y bien ventilada apartado de la exposición directa al sol. Consejo: Hay disponible una cubierta para almacenaje Hamax para una protección superior. Mantenimiento

• Barra de empuje: En caso de que la barra de empuje se desplace de su posición, apriete la tuerca [17] que está debajo del tejido de la barra de empuje. Asegúrese de que las tuercas están igual de apretadas en ambos lados.

• Freno de estacionamiento [2f]: Al quitarlo, la tensión del cable de frenado debería bajar la palanca de freno. Si el freno no se pone en ambas ruedas o no se quita tal y como se describe, necesitará ajustar el cable del freno de estacionamiento utilizando un regulador [18] en el separador de cables de la parte trasera del asiento.

• El tráiler de bicicleta Avenida tiene una sección de cubiertas intercambiables que viene en un bolsillo sobre la apertura delantera. La conexión se hace con velcro en el interior del bolsillo bajo los tejidos superiores y con botones en la parte lateral del tráiler.

• Conexión de las ruedas del carrito [2e]; si hubiera polvo en el interior de la conexión de las ruedas del carrito[2e], aclárelo con agua.

• Respaldo del asiento [2j]: Para que el asiento sea cómod y seguro, ajuste habitualmente las correas [19] de la parte trasera del respaldo del asiento. Asegúrese de que ajusta primero la parte de arriba y después la parte de abajo.

• No utilice disolventes de limpieza. Limpie solo con jabón suave y agua.

• El acolchado [2d] puede retirarse del tráiler para poder limpiarlo. Lave el asiento a mano o en lavadora con agua fría y con ciclo de centrifugado corto.

• Permita que el tráiler se seque completamente antes de guardarlo para evitar que aparezca moho.

• Si el tráiler se ve envuelto en algún accidente o sufre algún daño, diríjase a la casa distribuidora para comprobar que pueda seguir utilizándose. gaRantÍa El Transporte Infantil Multifunción Hamax Avenida tiene garantía desde la fecha de su compra. El periodo de garantía depende de la legislación del país en cuestión. La garantía es aplicable a defectos en los materiales o en la mano de obra y no cubre daños debidos al uso inadecuado, falta de mantenimiento, incapacidad para seguir el manual de instrucciones, uso de la fuerza o el desgaste habitual. La garantía solo es válida para el usuario original. Por favor, lea detenidamente las recomendaciones de uso y mantenimiento. Las condiciones que puedan provocar el desgaste prematuro de este producto no estarán cubiertas por esta garantía. Si se requiriese de algún servicio para este producto o si quisiera hacer una reclamación de garantía, contacte con el distribuidor al que se lo compró.p. 77 fi Kiitos, eä valitsit Hamax Avenida -lasten monitoimivaunun Onnielut ostamastasi Hamax Avenida -lasten monitoimivaunusta. Voit kuljeaa lastasi turvallisella ja mukavalla tavalla käyämällä Hamax Avenidaa polkupyörän vetovaununa tai raaina. Lue ohjeet huolellisesti ennen Hamax Avenida -tuoeen kokoamista tai käyöä. Toivotamme sinulle ja lapsillesi mukavia yhteisiä retkiä! Säilytä ohjeet varmassa paikassa myöhempää käyöä varten. Tuoeen rekisteröiminen Suosielemme, eä rekisteröit polkupyörän vetovaunun. Rekisteröi se täällä: hp://www.hamax.com/product-registration Tekniset tiedot
