GEBRUIKSAANWIJZING Avenida Hamax

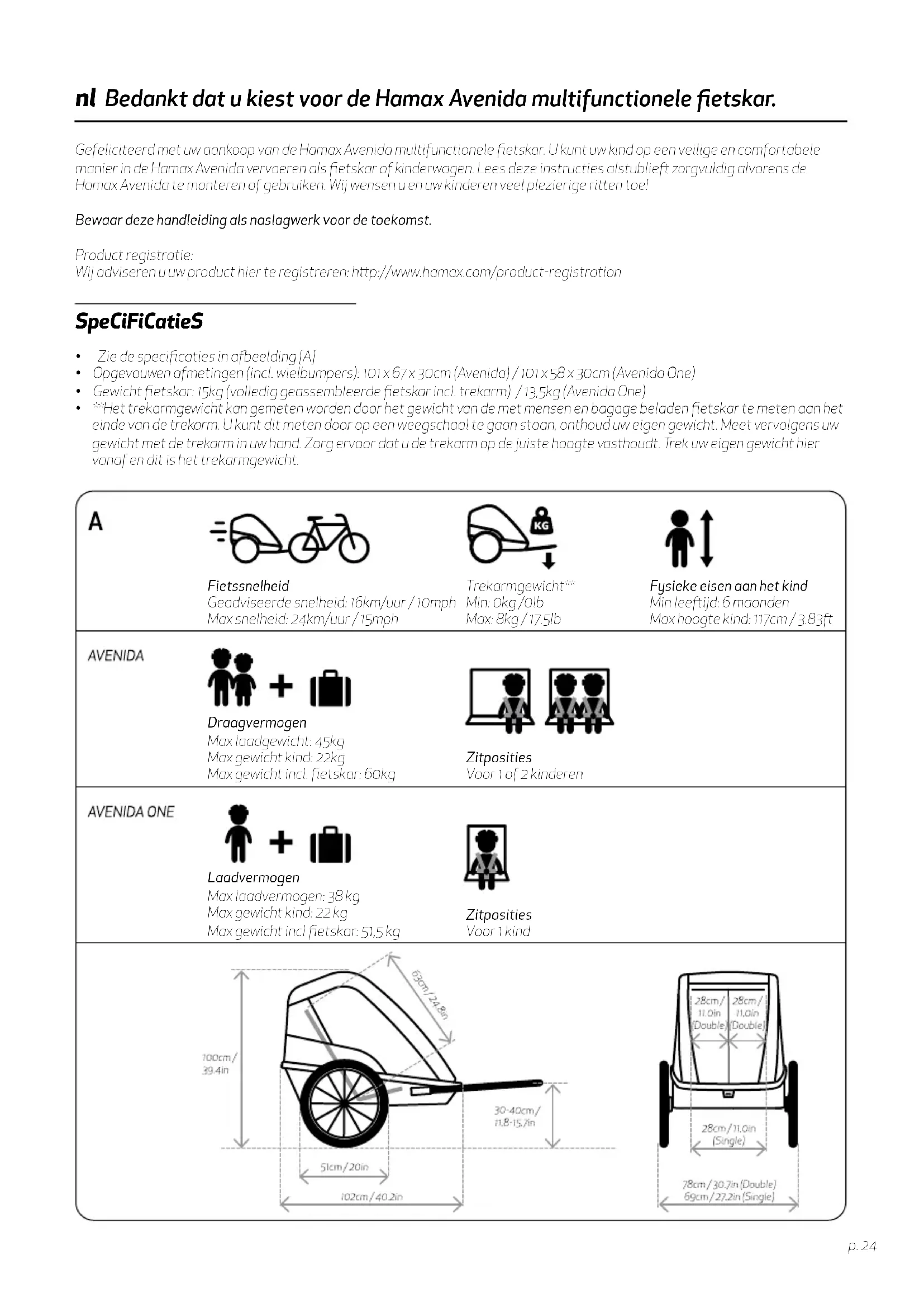

nl Bedankt dat u kiest voor de Hamax Avenida multifunctionele fietskar.

Gefeliciteerd met uw aankoop van de Hamax Avenida multifunctionele fietskar. U kunt uw kind op een veilige en comfortabele manier in de Hamax Avenida vervoeren als fietskar of kinderwagen. Lees deze instructies alstublieft zorgvuldig olvorens de Hamax Avenida te monteren of gebruiken. Wij wensen u en uw kinderen veel plezierige ritten toe!

Bewaar deze handleiding als naslagwerk voor de toekomst.

Product registratie:

Wij adviseren u uw product hier te registreren: http://www.hamax.com/product-registration

SpeCiFiCatieS

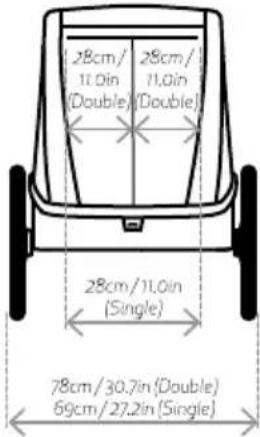

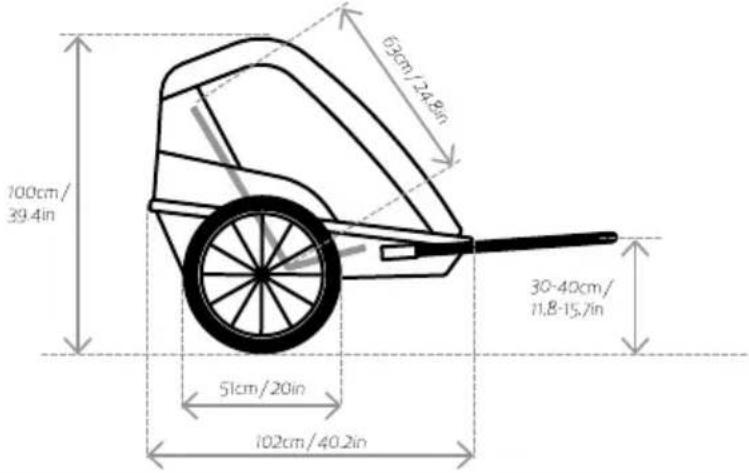

• Zie de specificaties in afbeelding [A]
- Opgevouwen of metingen (incl. wielbumpers): 101 x 67 x 30cm (Avenida) / 101 x 58 x 30cm (Avenida One)
• Gewicht fietskar: 15kg (volledig geassembleerde fietskar incl. trekarm) / 13,5kg (Avenida One)
- "Het trekarmgewicht kan gemeten worden door het gewicht van de met mensen en bagage beladen fietskar te meten aan het einde van de trekarm. U kunt dit meten door op een weegschaal te gaan staan, onthoud uw eigen gewicht. Meet vervolgens uw gewicht met de trekorm in uw hand. Zorg ervoor dat u de trekarm op de juiste hoogte vasthoudt. Trek uw eigen gewicht hier vanaf en dit is het trekarmgewicht.

A
	FietssnelheidGeadviseerde snelheid: 16km/uur / 10mphMax snelheid: 24km/uur / 15mph	Trekormgewicht**Min: 0kg/0lbMax: 8kg/17.5lb	Fysieke eisen aan het kindMin leeftijd: 6 moandenMax hoogte kind: 117cm/3.83ft
AVENIDA
	DraagvermogenMax laodgewicht: 45kgMax gewicht kind: 22kgMax gewicht incl. fietskor: 60kg
		ZitpositiesVoor 1 of 2 kinderen
AVENIDA ONE
	LaadvermogenMax laadvermogen: 38 kgMax gewicht kind: 22 kgMax gewicht incl fietskor: 51.5 kg
		ZitpositiesVoor 1 kind

WaaRSCHUWinGen

- Belangrijk: Belangrijk - Bewaar deze handleiding als naslagwerk voor de toekomst.

- Dit product voldoet aan de Europese standaarden voor fietskarren en kinderwagens (EN 15918, EN 1888).

- De zitting is niet geschikt voor kinderen onder 6 maanden.

- De zitting is niet geschikt voor kinderen die nog niet zonder hulp kunnen zitten of waarvan de nek nog niet sterk genoeg is. Raadpleeg een arts indien u twijfelt.

- Niet gebruiken voor kinderen die het maximale gewicht overschrijden.

- Laat een kind nooit alleen achter in de fietskar.

- Vermijd verwondingen door uit de zitting te vallen of glijden. Gebruik ten alle tijden de gordels.

- Inzittende dienen ten alle tijden een passende en goedgekeurde helm te dragen.

- Fietsen met een fietskar beïnvloedt de stabiliteit van de fiets en verlengt de remweg.

- De fietskar is breder dan uw fiets. Houd rekening met extra ruimte en wees u bewust van een grotere draaicirkel.

- Controleer voor elke rit of de bevestigde fietskar het remmen, trappen of sturen van de fiets niet belemmert.

- Zorg ervoor dat lichaamsdelen van het kind, kleding, schoenveters of speelgoed niet in contact komen met bewegende onderdelen.

- Zet geen autozitjes of andere zitjes die niet door de producent zijn goedgekeurd in de fietskar.

- Breng geen wijzigingen aan in de fietskar.

- Fiets 's avonds nooit zonder geschikte verlichting. Houd u aan alle lokale regelgeving met betrekking tot verlichting.

- Een reflector die aan CPSC normen voldoet, moet zichtbaar zijn op de achterkant van de fietskar.

- Controleer voor gebruik uw bandenspanning. Pomp banden altijd op tot de druk gespecificeerd op de buitenband.

- Gebruik geen schoonmaakmiddelen. Reinig alleen met milde zeep en water.

- Het niet naleven van deze instructies kan leiden tot serieuze verwondingen of overlijden van de passagier of bestuurder.

• Laat uw kind niet spelen met dit product.

• Zorg ervoor dat alle vergrendelingen in werking zijn voor gebruik.

- Controleer of u de parkeerrem goed heeft vastgezet wanneer u de kinderen laat in- en uitstappen.

- Zorg ervoor dat uw kind uit de buurt wordt gehouden bij het in- en uitvouwen van dit product om verwondingen te vermijden.

• Dit product is niet geschikt om mee te rennen of skaten.

- Gebruik geen accessoires welke niet zijn goedgekeurd door de producent.

- Gebruik alleen reserveonderdelen welke door de producent/distributeur verstrekt of geadviseerd worden.

- Wees u bewust van de risico's van onderkoeling en oververhitting, dan wel door inactieve passagiers welke lang blootgesteld worden aan koude temperaturen, dan wel door lange periodes in warme temperaturen zonder voldoende ventilatie of hydratatie.

- Oneigenlijk gebruik kan tot gevaarlijke situaties leiden. Hamax is niet aansprakelijk voor schade als gevolg van oneigenlijk gebruik. Oneigenlijk gebruik in welke vorm dan ook is op eigen risico van de gebruiker.

- Sluit het voorvenster van de fietskar wanneer u gaat fietsen.

- Bevestig geen bagage aan de duwbeugel, aangezien dit de stabiliteit van de fietskar beïnvloedt.

- Berg geen bagage op in ruimtes binnen of buiten de fietskar behalve in het bagagecompartiment, aangezien dit de stabiliteit van de fietskar beïnvloedt.

Fietsveiligheid

Verzeker u ervan dat uw fiets geschikt is om een fietskar te trekken en is voorzien van goed functionerende remmen voordat u de fietskar aan uw fiets bevestigt. Wij adviseren u de fiets waaraon de fietskar bevestigd wordt een veiligheidscontrole te laten ondergaan door een gekwalificeerde fietsenmaker alvorens het bevestigen van de fietskar.

Rijgedrag

Wanneer u een fietskar trekt gedraagt uw fiets zich zwaarder en minder reactief als gevolg van het gewicht van de fietskar. Maak uzelf vertrouwd met dit gedrag door eerst te experimenteren met een beladen fietskar in een rustig gebied voordat u het drukke verkeer in gaat.

Wees u bewust dat als gevolg van het gewicht van de fietskar uw fiets een langere remweg heeft. Wees voorzichtig bij het naar beneden fietsen van een helling, oangezien uw fiets snel meer snelheid zal winnen.

Overschrijd niet de maximale snelheid zoals gespecificeerd in deze handleiding en rem of bij het maken van een bocht of het fietsen op ruw terrein. Vermijd fietsen over los gesteente, stoepranden of andere obstakels welke de trailer kunnen doen omkiepen. Gebruik van de trailer in slechte weers-, wegdek- of verkeersomstandigheden kon onveilige situaties veroorzaken.

Gebruik altijd gezond verstand om te beoordelen of de omstandigheden veilig zijn om de fietskar te gebruiken.

Zichtbaarheid

Voor optimale zichtbaarheid en veiligheid in het verkeer heeft de multifunctionele fietskar aan de voorkant (wit), achterkant (rood) en in het wiel (oranje) reflectoren. De bonden hebben ook reflectieve lijnen. Reflectieve biezen zitten geïntegreerd in de zijkanten van de stof. Wanneer de fietskar achter de fiets gebruikt wordt, dient u de oranje veiligheidsvlag te gebruiken voor nog betere zichtbaarheid.

Beoogd gebruik

De fietskar is bedoeld voor het transporteren van kinderen zoals gespecificeerd in deze handleiding op openbare wegen met licht verkeer, voetpaden en effen wegen. Hamax beschouwt het gebruik van de fietskar anderszins als oneigenlijk gebruik, inclusief maar niet beperkt tot:

• Rijden met buitensporige snelheid
• Rijden op ruw onverhard terrein
- Gebruik van de fietskar voor commerciële doeleinden
• Vervoer van dieren
- Plaatsen van bagage op plekken binnen en buiten de fietskar anders dan in het bagagecompartiment.
- Trekken van de fietskor door een gemotoriseerd voertuig
- Niet naleven van de instructies in deze handleiding

aan De SlaG - inStallatie

[[1] Verpakkingsinhoud

• Fietskar (1x) [1a]
• Quick release wiel (2x) [1b]
- Trekarm (1x) [1c]
• Veiligheidsvlag (1x) [1d]
• Wondelwiel (1x) [1e]
• Gebruikshandleiding Hamax Avenida (1x)

[2] Productoverzicht

• Duwbeugel [2a]
• Voorvensteropbergvak [2b]
• Voorvenster [2c]
• Stoffering zitting [2d]
• Wandelwiel bevestigingspuntt [2e]
• Parkeerrem [2f]
- Wielbumper [2g]
• Trekarm bevestiging [2h]
• Duwbeugelvergrendeling [2i]
• Achterkont rugleuning [2j]
• Opbergruimte [2k]

[3] Montage van de fietskoppeling aan uw fiets

• Verwijder de quick release moer of moer [3a] aan de linker kant van de achterwielas van uw fiets. Plaats de fietskoppeling [3b] tussen de quick release moer of moer en het frame. Span de quick release of moer aan volgens instructies van de fietsfabrikant.
• Zorg ervoor dat de oriëntotierichting van de fietskoppeling correct is. Houd de uitlijning/hoek tussen de fietskoppeling en trekorm zo recht mogelijk.

[4] Uitklappen van de wielbumpers

- Duw de wielbumper naar de voorkant van de fietskor en klap hem gelijktijdig naar beneden totdat hij in positie blokkeerd [4a].

[5] Uitklappen van de fietskar

• Trek aan de duwbeugel [2a] om zo het bovenframe omhoog te krijgen. Pas op dat de stoffering de omhoogkomende frame delen niet blokkeren.
• Breng aan de achterkant de frame delen somen totdat de vouwblokkering haken [5a] vastgeklikt zitten.
• Controleer of het vouwmechanisme geblokkeerd is door het terug naar beneden proberen te duwen.
• Zet altijd de duwbeugel vast met de duwbeugelvergrendeling [12] voor gebruik van de fietskor.

[6] Opvouwen van de fietskar

• Controleer of de duwbeugel ontgrendeld is [12].
• Duw de vouwvergrendel haken [6a] omhoog totdot de buis met de duwbeugelvergrendeling [2i] los komt.
• Begeleid het boven frame naar beneden naar zijn opgevouwen stand en vouw de stoffering naar binnen.

[7] Montage van de quick release wielen

• Zorg ervoor dat de parkeerrem niet geactiveerd staat [2f] en dat de wielas [7a] schoon is.
- Druk de 'push' knop [7b] in en plaats de wielas in het wiel gat. Controleer of het wiel goed vast zit door eraan te trekken.

[8] Montage van de veiligheidsvlag

- Plaats de vlaggenstok [8a] in het gat van het scharnier van de duwbeugel. Er zijn 2 gaten [8b] aan elke kant woardoor je de duwbeugel omhoog kan laten staan of in de bagageruimte kan opbergen. Plaats de vlag aan de kant van de fietskar welke het meest is blootgesteld aan verkeer.

GeBRUik

[9] Gebruik van het wandelwiel

• Bevestiging: druk de knop in [Ga] en plaats de pen van het wandelwiel [1e] in het gat van de wandelwiel bevestiging [2e]. Laat de knop weer los. Trek aan het wandelwiel om te controleren of deze goed vast zit.
• Losmaken: druk de knop in [9a] en trek het wandelwiel [1e] uit het gat van de wandelwiel bevestiging [7e].

[10] Bevestiging van de trekarm

• Roteer de blokkeer pen [10a] en trek hem uit de trekarm bevestiging [10b].
• Schuif de trekorm [10c] in de trekarm bevestiging.
- Plaats de blokkeer pen volledig in het gat. Roteer de blokkeer pen tot in de clip. Trek aan de trekorm om te controleren of deze goed vast zit.

[11] Bevestiging van de trekarm aan de fiets

• Bevestig de trekorm en veiligheidsband zorgvuldig voor gebruik. Zorg ervoor dat de fietskor onbeladen is wanneer u de fietskor aan de fiets bevestigt of verwijdert.
• Schuif de trekarm over de fietskoppeling [11a]. Plaats de blokkeerpin [11b] in het got in de trekarm en sluit deze. Controleer of de trekarm goed vast zit door er aan te trekken. Lus de veiligheidsbond om het fietsframe en haak deze in het driehoekvormige plaatje [11c].
  • Zorg ervoor dat u de veiligheidsband om de liggende achtervork [iId] of staande achtervork [iIe] van uw fiets bevestigt.

tip: Wanneer u de trekarm niet gebruikt kunt u deze in de trailer opbergen.

tip: Wanneer de veiligheidsband te lang is, kunt u hem twee keer om het frame lussen om er zeker van te zijn dat de veiligheidsband niet in conflict komt met een bewegend deel van het achterwiel.

[12] Verstelling van de duwbeugel [2a]

• Draoi de duwbeugelvergrendeling [2i] omhoog om de duwbeugel [2a] te ontgrendelen.
• Verdraai de duwbeugel naar de gewenste positie.
• Draai de duwbeugelvergrendeling naar beneden totdat je voelt dat hij in zijn geblokkeerde stand klikt. Controleer of de duwbeugel goed vast zit door hem voorzichtig naar beneden te drukken.
• Tijdens het fietsen kunt u de duwbeugel naar beneden droaien en in het bagagevak opbergen. Vergeet niet de duwbeugelvergrendeling [2i] te blokkeren.

[13] Gebruik van de parkeerrem

• Vergrendelen: Roteer de porkeerrem hendel [13a] omhoog totdat de knop [13b] naar buiten schiet en de hendel blokkeerd. Het kan voorkomen dat u de fietskor iets naar voren of achteren moet bewegen om de rem pin bij het wiel een gat te laten vinden. Controleer altijd of rem vergrendeld is door proberen de fietskor te vernijden.
• Ontgrendelen: druk de vergrendel knop [13b] in en roteer de porkeerrem hendel [13a] naar beneden.

[14] Voorvensters en zonnescherm

• De Avenida fietskar heeft aan de voorkant een plastic voorvenster [14a], een gaasvenster [14b] en een aanvullend zonnescherm [14d]. De plastic en het gaas venster kunnen bovenin met plastic knopjes en onderin met haken vlak boven het frame vast gezet worden [14c]
• Het zonnescherm wordt met klittenband stukjes [14e] vastgezet: 4 voor de korte en 6 voor de lange versie. De korte variant [14d] verkrijg je door hem te vouwen en de onderste klittenband aan de bovenste te plakken [14f]

- De vensters kunnen opgebargen worden in het opbergvak [14g] indien niet in gebruik. Sluit de drukknopjes om te voorkomen dat de vensters er tijdens het rijden uitvallen.

[15] 5-punts veiligheidsgordels

- Plaats uw kind in de zitting en geleid de armen door de opening tussen de schouder- [15a] en heupgordel [15b]. Controleer of de schoudergordel zich op gelijke hoogte als de schouders van het kind bevindt. Verstel de hoogte door de verstellers [15e] boven de hoofdsteun omhoog of omlaag te schuiven.

- Verbind de twee schouderband gespen tesamen en steek ze in de kruis gesp totdat ze vastklikken. Trek de banden van de kruis- en schoudergordel strak zodat uw kind goed vastzit. Controleer of de veiligheidsgordel goed vast zit door aan beiden schoudergordels te trekken.

[16] Bevestiging van de verlichting

• Plaats de verlichting aan de kant van de fietskar die het meest wordt blootgesteld aan verkeer.
  • Voorkant: Bevestig de witte verlichting door het qat in de stof.
• Achterkant: Bevestig de witte verlichting door het qat in de stof.

note: verlichting kan verkregen worden bij de fietsenmaker. Zorg ervoor dat deze voldoen aan de verlichtingseisen van uw land.

ReiniGinG en onDeRHoUD

Controleer voordat u de fietskar in gebruik neemt:

• De wielen zitten goed vast aan de fietskar.
- De banden zijn opgepompt volgens de gespecificeerde druk.
- De fietskar is goed uitgevouwen en het mechanisme is vergrendeld aan beide konten. Vergeet niet om de duwbeugel te vergrendelen.
- De rugleuning zit goed vast en aangespannen. Zie hiervoor de onderhoud sectie.
- De veiligheidsvlag en verlichting zijn bevestigd indien vereist.

Opslag

- Het is sterk aan te roden de Avenida fietskar binnen op te bergen, in een droge en goed geventileerde ruimte weg van direct zonlicht.

tip: Er is een Hamax opbergtas beschikbaar voor nog betere bescherming.

Onderhoud:

• Duwbeugel: indien de duwbeugel uit zijn positie slipt, draai dan de moer [17] onder de stof van de duwbeugel aan. Zorg ervoor dat beide moeren aan elke kont even strak aangedroaid zijn.
• Parkeerrem [2f]: bij de ontgrendeling dient de spanning op de remkabel de parkeerrem hendel naar beneden te brengen. Als de rem niet aangrijpt op beiden wielen of niet ontgrendeld zoals beschreven dan moet de parkeerrem kabel versteld worden door de stelmoer aan de kabel splitter aan de achterkant van de rugleuning en/of de stelmoeren bij beiden wielen versteld worden.
• De Avenida fietskar heeft een vervangbaar voorvenster welke met klittenband in de het opbergvak bevestigd zit.
• Wandelwiel bevestiqing [2e]: als er zich vuil binnenin de wandelwielbevestiqing [2e] bevindt, spoel deze dan af met water.
• Rugleuning [2j]: Span regelmatig de banden [19] achter de rugleuning van de zitting aan. Zorg ervoor dat u eerst de bovenkant aanspant, gevolgd door de onderkant.
• Gebruik geen schoonmaakmiddelen. Reinig alleen met milde zeep en water.
• De stoffering van de zitting [2d] kan verwijderd worden uit de fietskar om te wassen. Was de zitting met de hand of op een koud wasprogramma met een loge centrifuge snelheid.
• Zorq ervoor dat de fietskar vollediq droog is voordat u deze opberqt om te voorkomen dat deze beschimmelt.
• Indien de fietskor betrokken is bij een ongeluk of is beschadigd, neem dan contact op met uw dealer om te zien of deze nog steeds gebruikt kan worden.

GaRantie

De garantie op de Hamax Avenida multifunctionele fietskar start op de dag van aankoop. De garantieperiode hangt af van de wetgeving van het land van aankoop. De garantie heeft betrekking op defecten in materialen of assemblage maar dekt geen schade als gevolg van oneigenlijk gebruik, gebrek aan onderhoud, het niet volgen van de gebruikshandleiding, gebruik van geweld of normale slijtage. De garantie is alleen geldig voor de oorspronkelijke gebruiker. Lees alstublieft de aanbevolen onderhoudsadviezen goed door. Condities welke vroegtijdige slijtage veroorzaken vallen niet onder de garantieregeling. Indien de fietskar reparatie behoeft of u wenst aanspraak te maken op garantie, neem dan contact op met uw lokale dealer van wie u de fietskar gekocht heeft.
