BRUKSANVISNING iSnug 2 Joie

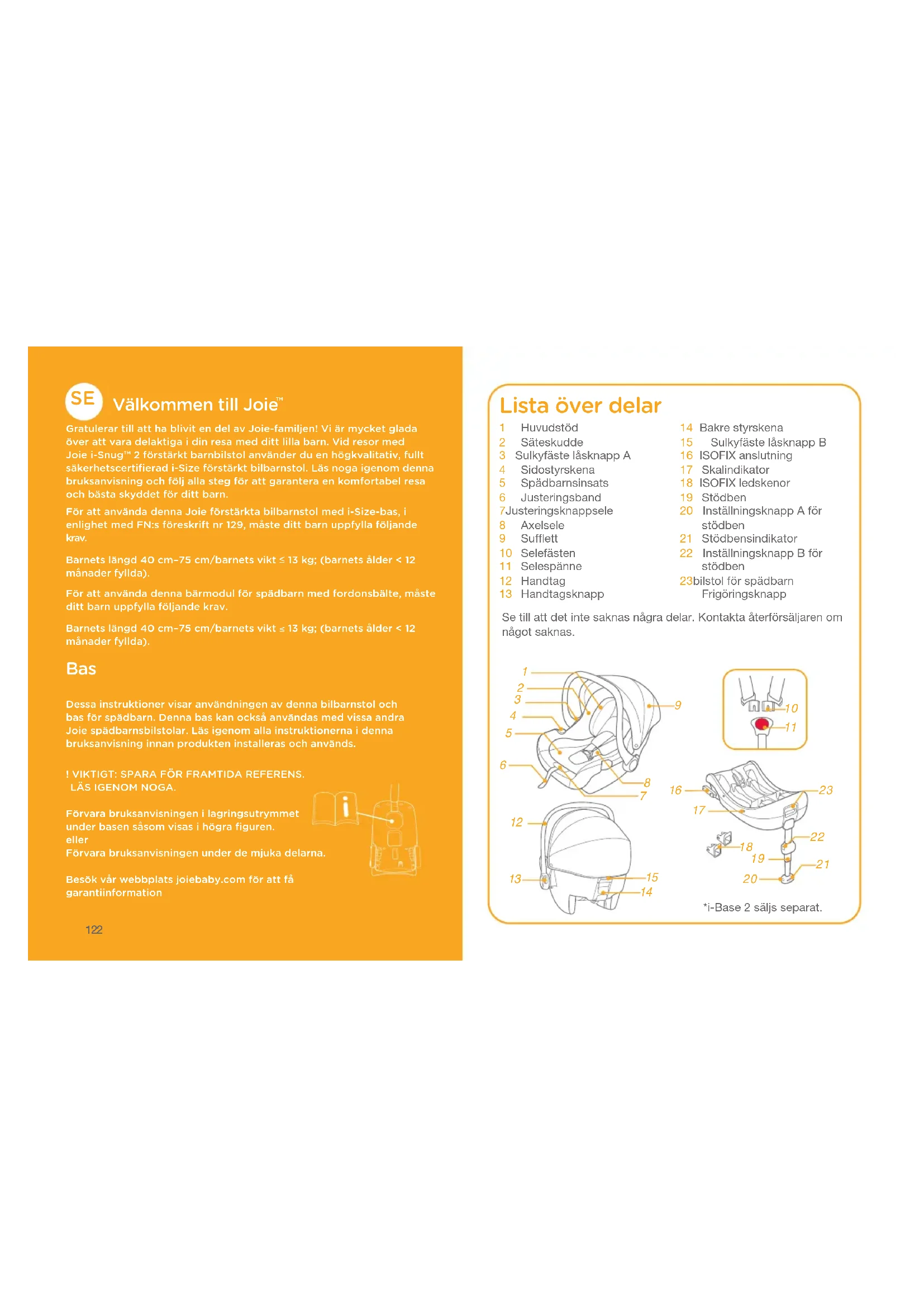

*i-Base 2 säljs separat. Se till att det inte saknas några delar. Kontakta återförsäljaren om något saknas. 1 Huvudstöd 2 Säteskudde 3 Sulkyfäste låsknapp A 4 Sidostyrskena 5 Spädbarnsinsats 6 Justeringsband 7 Justeringsknapp sele 8 Axelsele 9 Sufflett 10 Selefästen 11 Selespänne 12 Handtag 13 Handtagsknapp Lista över delar 14 Bakre styrskena 15 Sulkyfäste låsknapp B 16 ISOFIX anslutning 17 Skalindikator 18 ISOFIX ledskenor 19 Stödben 20 Inställningsknapp A för stödben 21 Stödbensindikator 22 Inställningsknapp B för stödben 23 bilstol för spädbarn Frigöringsknapp

Gratulerar till att ha blivit en del av Joie-familjen! Vi är mycket glada över att vara delaktiga i din resa med ditt lilla barn. Vid resor med Joie i-Snug™ 2 förstärkt barnbilstol använder du en högkvalitativ, fullt säkerhetscertifierad i-Size förstärkt bilbarnstol. Läs noga igenom denna bruksanvisning och följ alla steg för att garantera en komfortabel resa och bästa skyddet för ditt barn.För att använda denna Joie förstärkta bilbarnstol med i-Size-bas, i enlighet med FN:s föreskrift nr 129, måste ditt barn uppfylla följande krav.Barnets längd 40cm–75cm/barnets vikt ≤ 13kg; (barnets ålder < 12 månader fyllda).För att använda denna bärmodul för spädbarn med fordonsbälte, måste ditt barn uppfylla följande krav.Barnets längd 40cm–75cm/barnets vikt ≤ 13kg; (barnets ålder < 12 månader fyllda). Bas Dessa instruktioner visar användningen av denna bilbarnstol och bas för spädbarn. Denna bas kan också användas med vissa andra Joie spädbarnsbilstolar. Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS.LÄS IGENOM NOGA.Förvara bruksanvisningen i lagringsutrymmet under basen såsom visas i högra figuren.ellerFörvara bruksanvisningen under de mjuka delarna.Besök vår webbplats joiebaby.com för att få garantiinformation123 124 VARNING VARNING

VAR försiktig så att du är säker på att fasta föremålen och plastdelarna på den förstärkta bilbarnstolen är placerade och monterade så att de inte är benägna att fastna i ett säte som rör sig eller någon av fordonets dörrar.

Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns en aktiv krockkudde monterad framför.

För att använda den här förstärkta bilbarnstolen med bas i enlighet med FN:s föreskrift nr 129 måste ditt barn uppfylla följande krav. Barnets längd 40cm–75cm/barnets vikt ≤ 13kg (barnets ålder ≤ 12 månader fyllda).

För att använda denna bilstolsmodul för spädbarn med fordonsbälte, måste ditt barn uppfylla följande krav. Barnets längd 40cm–75cm/barnets vikt ≤ 13kg (barnets ålder ≤ 12 månader fyllda).

Den förstärkta bilbarnstolen kanske inte passar i alla godkända fordon. Se den medföljande listan över monteringsmöjligheter för att få mer information.

Alla remmar som håller fast den förstärkta bilbarnstolen ska vara åtdragna. Alla stödben ska ha kontakt med fordonets golv och alla remmar eller sidokrockskydd som håller fast barnet ska justeras efter barnets kropp. Remmarna får inte vara snodda.

Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på den förstärkta bilbarnstolen.

När barnet placerats i denna förstärkta bilbarnstol måste bilbältet användas korrekt.

Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat.

Överväg risken med att utföra några ändringar eller tillägg på enheten utan godkännande från adekvat myndighet och riskerna med att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen.

Håll den här förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den.

Lämna ALDRIG ditt barn utan uppsikt i eller vid det här förstärkta bilbarnstolsystemet. ! Allt bagage eller andra föremål som kan orsaka personskador vid en kolli- sion måste vara ordentligt säkrade.

Det förstärkta bilbarnstolsystemet SKA INTE ANVÄNDAS utan tygde- larna.

Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper.

Kontrollera om den här förstärkta bilbarnstolen kan monteras på rätt sätt i ditt fordon innan du köper den.

INGEN förstärkt bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av den här förstärkta bilbarnstolen risken för allvarliga personskador eller dödsfall för ditt barn.

Installera INTE den här förstärkta bilbarnstolen utan att följa instruktion- erna i denna bruksanvisning eftersom du annars kan utsätta ditt barn för allvarliga skaderisker eller dödsfall.

Använd INTE den här förstärkta bilbarnstolen om den är skadad eller om delar saknas.

Instruktionerna bör förvaras i fasthållningsanordningen för barn under dess livslängd.

För ett “förstärkt bilbarnstolssystem av typen i-Size” ska användaren även referera till fordonstillverkarens handbok.

Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns en aktiv krockkudde monterad framför.125 126 Figure for Installation Child height 40cm-75cm/ Child weight≤13kg (Child age≤12 months) Child height 40cm-75cm/ Child weight≤13kg (Child age≤12 months) Suitable for Child height 40cm-75cm/ Child weight≤13kg Child age≤12 months Nödfall Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling. Produktinformation Bilbarnstolen i-Snug™ 2 för spädbarn är kompatibel med i-Base 2, i-Base lx 2, i-Base Advance, i-Base Encore.

1. Det här är ett i-Size-system för förstärkt bilbarnstol. Den är godkänd

enligt FN:s förordning nr 129, för användning i i-Size kompatibelt fordonssäte, placerad såsom indikeras av fordonstillverkarens bruksanvisning.

2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av

system för förstärkt bilbarnstol rådfrågas. Bilbarnstolen i-Snug™ 2 för spädbarn är kompatibel med ClickFit R129, i-Base 2 med fordonsbältesinstallation.

1. Det här är ett särskilt förbättrat fordonsfasthållningssystem för barn.

2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av

system för förstärkt bilbarnstol rådfrågas. Bilbarnstolen i-Snug™ 2 för spädbarn kan användas separat.

1. Det här är universell bältförsedd förbättrad bilbarnstol. Den är

godkänd enligt FN:s förordning nr 129 för huvudsaklig användning i “universella sätespositioner” som indikeras av fordonstillverkare i fordonets bruksanvisning.

2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av

system för förstärkt bilbarnstol rådfrågas. Material Plast, metall, tyg Patentnr. Patent under behandling Figur för installation Lämplig för Barnets höjd 40cm-75cm / Barnets vikt≤ 13kg (Barnets ålder< 12 månader) Barnets höjd 40cm-75cm / Barnets vikt≤ 13kg (Barnets ålder< 12 månader) Barnets höjd 40cm-75cm / Barnets vikt≤ 13kg (Barnets ålder< 12 månader)127 128 Angående installation se bilder

Handtaget på bilstolen för spädbarn kan justeras till 3 positioner.

Position 1 Läge för att transporteras i bil, barnvagn eller bäras. För att justera handtaget så tryck in handtagets knappar på båda sidor för att lossa det

-1, och rotera sedan handtaget tills det klickar på plats i något av de 3 lägena.

1. Vik ut stödbenet från förvaringsutrymmet.

2. Fäst ISOFIX-styrskenorna med ISOFIX-förankringspunkter.

ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX-anslutningarna.

3. Vrid ISOFIX-anslutningarna 180 grader tills de pekar i riktning mot

4. Rikta in ISOFIX-anslutningarna mot ISOFIX-skenorna och klicka

sedan i båda ISOFIX-anslutningarna i ISOFIX-förankringspunkterna.

Kontrollera att båda ISOFIX-anslutningarna är korrekt monterade i ISOFIX-förankringspunkterna. Det ska uppstå två hörbara klick och indikatorernas färger på båda ISOFIX-kontakterna ska vara helt gröna.

Kontrollera att basen sitter fast installerad genom att dra i båda ISOFIX-anslutningarna. Installation med bas se bilder

5. Efter att basen placerats på fordonssätet, förläng stödbenet till

och när stödbenets indikator visar grönt är den är installerad korrekt, rött betyder att den är installerad felaktigt.

Stödbenet har flera lägen. När stödbenets indikator visar rött, innebär detta att stödbenet är i fel läge.

Kontrollera att stödbenet är helt i kontakt med fordonets golv.

Tryck på stödbenets frigöringsknapp och förkorta stödbenet uppåt. Den komplett monterade basen visas i

ISOFIX-anslutningarna måste fästas och låsas på ISOFIX- förankringspunkterna.

Stödbenet måste vara installerat korrekt med grön indikator.

Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.

6. Skjut barnstolen för spädbarn ned i basen,

om den förstärkta bilbarnstolen sitter fast visar den förstärkta bilbarnstolhakens indikator grönt.

Dra upp bilbarnstolen för att kontrollera att den sitter fast i basen.

7. Frigör bilbarnstolen för spädbarn genom att dra upp bilbarnstolen för

-2 medan du klämmer på frigöringsknappen på fasthållningsanordningen för barn.

8. Ta bort basen genom att först trycka på den andra låsknappen

-2 ISOFIX-frikopplingsknapp på ISOFIX- anslutningarna innan basen tas bort från fordonssätet.

9. Tryck på ISOFIX frigöringsknappen för att fälla ISOFIX.

Huvudstöd och axelselar se bilder

1. Huvudstödet kan justeras efter barnets längd.

2. Kontrollera att axelselens remmar är inställda på rätt höjd.

Oavsett var huvudstödet är måste nedre huvudsupporten vara i nivå med den högsta punkten av barnets axlar, som visas

Om remmarna till axelselen inte är på rätt höjd kanske barnet åker ut ur den förstärkta bilstolen vid en krock.1. Spädbarnsinsats för barnets skydd. Barn under 60 cm längd är lämpliga att använda spädbarnsinsatsen.2. Innan du använder insatsen, lägg till skumdynan.

Ta bort spädbarnsinsatsens kroppsstycke när spädbarnets axlar inte lägre passar bekvämt.1. Medan du trycker på axelselens justeringsknapp, dra helt i axelselens båda remmar på den förstärkta bilbarnstolen för spädbarn.

2. Lossa bältesspännet på axelselen genom att trycka på den röda knappen.

För att återmontera mjuka delar, utför de ovannämnda stegen i omvänd ordning. Ta bort sufflett och sätesdyna se bilder

Installera INTE denna bilbarnstol för spädbarn i fordonssäten med höftbälten.

Denna bilbarnstol är endast lämplig för fordonssäten med utdragbara 3-punktsbälten. 1. Placera bilbarnstolen för spädbarn på det säte i fordonet där du vill ha den. Dra i fordonets säkerhetsbälte och lås det i fordonets spänne. Dra sedan fordonets höftbälte genom sidoskenorna på bilbarnstolen.

Bilbarnstolen kan inte användas om fordonets säkerhetsspänne (honan) är för långt för att förankra bilbarnstolen ordentligt.

2. För in diagonalbältet i bakre skenan.

3. Dra ut axelbältet för att fästa bilbarnstolen stadigt och säkert.

4. Nivån på bilbarnstolen måste vara i nivå med marken när bilbarnstolen är installerad.

Dra åt fordonets säkerhetsbälte så mycket det går och kontrollera att det inte sitter löst eller är vridet.

Efter installation av bilbarnstolen, kontrollera alltid att fordonsbälten är rätt dragna och säkert fastsatta i fordonets spänne. se bilder

3. Placera barnet i bilbarnstolen och lås spännet.

4. Dra åt axelselen genom att dra i justeringsbandet.

Din bilstol för spädbarn är konstruerad för att monteras på vissa Joie-barnvagnar som har en särskild bricka, armstöd eller ett särskilt benstöd. Kontrollera att bilstolen för spädbarn passar i barnvagnen före du köper den. Låt aldrig fler än en bebis sitta i transportsystemet åt gången. Vänligen använd bromsen på din barnvagn innan du monterar bilstolen för spädbarn. Kontrollera att delarna som används för att fästa bilstolen för spädbarn sitter fast ordentligt i barnvagnen. Luta barnvagnens säte bakåt till lägsta positionen. Använda med Joie barnvagn För att montera bilstolen för spädbarn på Joie barnvagnar så följ dessa steg:1. Placera bilstolen för spädbarn i barnvagnen så att skårorna i vaggorna passar över kanten på armstödet, brickan eller benstödet. Bilstolen för spädbarn klickar sedan automatiskt på plats.

! Om armstödet har tygöverdrag så ta först bort kardborrbandet på armstödets överdrag.

! För barnvagnen med särskilt benstöd så behöver benstödet justeras till den vertikala positionen, kardborrbandet tas bort och tygöverdraget därefter lyftas.

Använda med barnvagnar

2. Använd remmar på båda sidorna om barnvagnen för att fästa bilstolen.

! Försök att dra bilbarnstolen uppåt för att kontrollera att den är ordentligt monterad.För att ta bort bilstolen för spädbarn så ta bort remmarna från bilstolen för spädbarn dra upp barnvagnens frikopplingshandtag för att frigöra bilstolen för spädbarn från bricka, armstöd eller benstöd och lyft sedan bilstolen för spädbarn ut ur barnvagnen. Se

När skuminlägget tagits bort så förvara det utom räckhåll för barn.

Tvätta sätesöverdraget och inre kudden i kallare vatten än 30°C. Se skötseletiketten för instruktioner om att rengöra tyget på bilbarnsto-len för spädbarn.

Stryk inte det mjuka materialet.

Blek inte eller kemtvätta det mjuka materialet.

Använd inte outspädd neutralt rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta bilbarnstolen för spädbarn eller basen. Det kan skada den förstärkta bilbarnstolen.

Vrid inte ur sätesöverdraget och inre stoppning för att försöka torka. Det kan göra så att sätesöverdraget och inre stoppningen blir skrynkligt.

Häng sätesskyddet och innerkuddarna att torka i skuggan.

Ta bort bilstolen för spädbarn och basen från fordonet om det inte skall användas under en längre tid. Placera bilbarnstolen på en sval och torr plats där ditt barn inte kan komma åt den. Skötsel och underhåll133 134
