BRUKSANVISNING iTrillo Joie

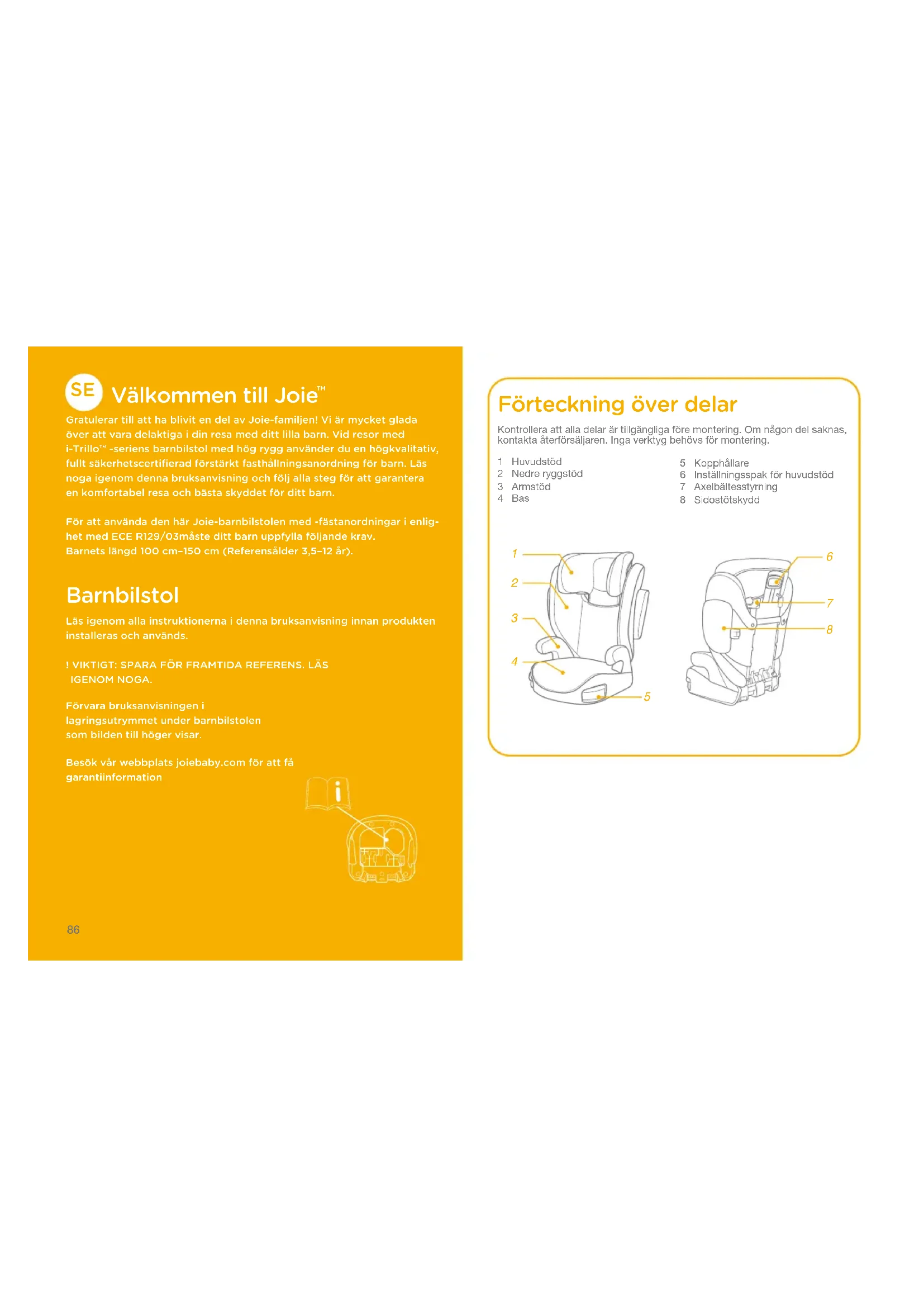

Gratulerar till att ha blivit en del av Joie-familjen! Vi är mycket glada över att vara delaktiga i din resa med ditt lilla barn. Vid resor med i-Trillo™ -seriens barnbilstol med hög rygg använder du en högkvalitativ, fullt säkerhetscertifierad förstärkt fasthållningsanordning för barn. Läs noga igenom denna bruksanvisning och följ alla steg för att garantera en komfortabel resa och bästa skyddet för ditt barn.För att använda den här Joie-barnbilstolen med -fästanordningar i enlig-het med ECE R129/03måste ditt barn uppfylla följande krav.Barnets längd 100cm–150cm (Referensålder 3,5–12 år). Barnbilstol Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS. LÄS IGENOM NOGA.Förvara bruksanvisningen i lagringsutrymmet under barnbilstolen som bilden till höger visar.Besök vår webbplats joiebaby.com för att få garantiinformation Förteckning över delar Kontrollera att alla delar är tillgängliga före montering. Om någon del saknas, kontakta återförsäljaren. Inga verktyg behövs för montering. 1 Huvudstöd2 Nedre ryggstöd3 Armstöd4 Bas5 Kopphållare6 Inställningsspak för huvudstöd7 Axelbältesstyrning8 Sidostötskydd87 88 VARNING ! INGEN barnbilstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av denna barnbilstol risken för allvarliga personskador eller dödsfall för ditt barn. ! Var alltid noga med att följa monteringsanvisningarna korrekt eftersom det säkerställer att användningen av barnbilstolen är optimalt säker. ! Var noga med att de fasta föremålen och platsdelarna på en barnbilstol skall vara så placerade och monterade så att det inte finns någon risk för att de fastnar i ett säte som rör sig eller någon av fordonets dörrar. ! För att använda den här barnbilstolen i enlighet med ECE R129/03 måste ditt barn uppfylla följande krav. Barnets längd 100cm–150cm (referensålder: 3.5-12 år). Endast framåtvänd (i fordonets färdriktning) ! Barnbilstolen kanske inte passar att användas med 135cm–150cm. ! Alla remmar som fäster barnbilstolen i fordonet måste vara åtdragna och remmarna får inte vara vridna. ! Barnbilstolen ska bytas om det utsatts för hög påfrestning i samband med en olycka eller om den har tappats. ! Bilbarnstolen är endast avsedd för användning i bilen. VARNING ! Gör inte några förändringar eller tillägg till barnbilstolen utan godkännande från typgodkännandemyndigheten. Ta INTE bort något av de vita EPP-/EPS-skuminläggen. Att göra det kan innebära allvarliga säkerhetsproblem. ! Använd INTE stolen om ytorna värmts upp av solen och är för varma. ! Lämna aldrig barnet utan tillsyn i barnbilstolen eller fordonet, inte ens en kortare stund. ! Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade. ! Bilbarnstolen får inte användas utan det mjuka materialet. ! Bilbarnstolens mjuka material får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper. ! Sätt alltid fast barnet i bilbarnstolen, även vid korta resor eftersom det är då som de flesta olyckor sker. ! Lämna INTE den här bilbarnstolen eller andra föremål utan att ha dem bältade och fastsatta i ditt fordon. Ta ut bilbarnstolen från bilen om den inte används regelbundet och förvara den på en torr plats där den har skydd mot solen.89 90 VARNING ! Rekommendationen är att inte använda en begagnad bilbarnstol vars bakgrund du inte känner till. Den kan ha strukturella skador som inte syns med blotta ögat eller vara defekt på grund av felaktig användning/förvaring. ! Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på bilbarnstolen. ! Montera INTE denna bilbarnstol under följande förhållanden:

1. Bilstolar riktade åt sidan eller bakåt i avseende till

2. Fordonssäten som är rörliga under installation.

! Rådfråga återförsäljaren beträffande frågor om underhåll, reparation och utbyte av delar. Nödfall Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling. Produktinformation

1. Det här är en förstärkt fasthållningsanordning för barn

(i-Size-bilbarnstol) från 100cm–150cm.

2. Den är godkänd enligt FN:s förordning R129/03.

Produkt Bilbarnstol Material Plats, metall, tyg Patentnr. Patentansökan under behandling Lämplig för Barnets längd 100cm–150cm (referensålder 3,5–12år). Montering framåtriktat (i fordonets färdriktning)91 92

4. Rikta in sidostötskyddet mot

öppningen på nedre bakre stödets plastmontering och för sedan in för att låsa.

Välj med utgångspunkt i bilens storlek huruvida sidokrockskydden ska monteras.

för referens. se bilder

1. Tryck först hårt på

huvudstödsspaken och skjut sedan in nedre ryggstödet under tygöverdraget för att koppla ihop dem.

KONTROLLERA, för att vara säker på att båda delarna sitter fast, genom att dra i dem.

2. För att fästa det nedre

ryggstödet på basen hakas det nedre ryggstödet fast över sätesgejdens gångjärn på basen.

samtidigt som du håller i stolen säte tills de klickar fast i en upprätt position.

Dra fordonets säkerhetsbälte genom bältesvägen

Höjdjustering– för huvudstöd se bilder

Tryck hårt på huvudstödsspaken och dra samtidigt upp eller skjut nedåt på huvudstödet tills det snäpper på plats i en av de 10 olika positionerna.

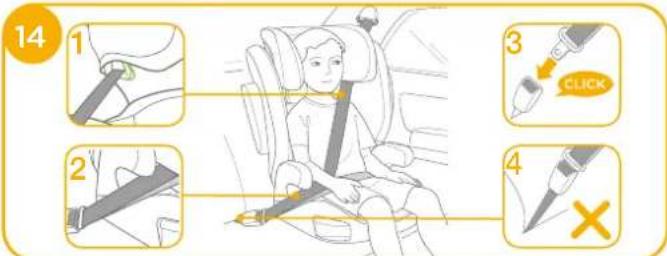

! Kontrollera att axelremmen på säkerhetsbältet går rakt igenom axelbältesstyrningen som det visas i

! Dra åt fordonets säkerhetsbälte genom att dra i axelremmen tills bältet är helt spänt. ! Om bältet ligger över barnets hals, huvud eller ansikte måste huvudstödets höjd justeras. ! Alla remmar som fäster barnbilstolen i fordonet måste vara åtdragna och remmarna får inte vara vridna.

Placera axelbältet genom axelbältesstyrningen såsom visas i

Placera INTE fordonets bälte över armstöden. Det måste passera under armstödet.

Barnbilstolen kan inte användas om fordonets säkerhetsspänne (honan) är för långt för att förankra barnbilstolen ordentligt.

Efter att ditt barn har placerats i denna bilbarnstol måste säkerhetsbältet användas korrekt, samt säkerställas att höftbältet är placerat långt ned så att bäckenet sitter fast.

För att garantera att huvudstödet har rätt höjd MÅSTE nederkanten av huvudstödet vara i jämnhöjd med ovansidan av barnets axlar som det visas i

och axelremmen måste vara placerad i den gröna zonen som det visas i

! Placera en bilbarnstol tätt intill ryggstödet på ett framåtvänt fordonssäte som har höft-/ trepunktsbälte.

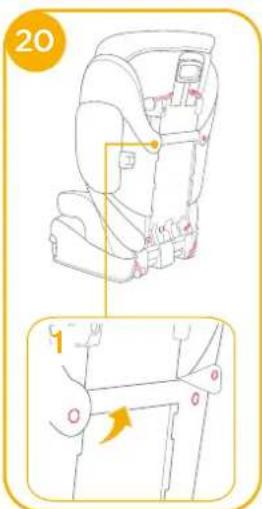

Knäpp upp två par knappar och 6 par resårer på baksidan av det mjuka materialet för att ta bort det.

Dra ned för att ta bort knap-pen såsom -1 För att sätta tillbaka de mjuka delarna utför stegen ovan i omvänd ordning. Använda kopphållare Borttagning av mjuka delar

Tvätta det mjuka materialet och inre kuddarna med kallt vatten under 30 °C.

Stryk inte det mjuka materialet.

Blek inte eller kemtvätta det mjuka materialet.

Använd inte outspädd neutralt rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta bilbarnstolen. Det kan skada bilbarnstolen.

Vrid inte det mjuka materialet och de inre kuddarna för att torka med mycket kraft. Det kan göra att det mjuka materialet och inre kuddarna veckas.

Häng det mjuka materialet och inre kuddarna att torka i skuggan.

Ta bort bilbarnstolen från fordonet om det inte skall användas under en längre tid. Placera bilbarnstolen på en sval och torr plats där barnet inte kan komma åt den. Skötsel och underhåll99 100
