iTrillo - Seggiolino auto Joie - Manuale utente e istruzioni gratuiti

Marca	Joie
Modello	iTrillo
Tipo di prodotto	Seggiolino auto rialzato con schienale alto (i-Size)
Norma di sicurezza	ECE R129/03
Utilizzo	Rivolto verso la strada (direzione di marcia del veicolo)
Altezza del bambino	100 cm a 150 cm (circa 3,5 a 12 anni)
Materiali	Plastica, metallo, tessuto
Peso approssimativo	5 kg
Regolazione del poggiatesta	10 posizioni, azionato da leva
Protezione laterale	Protezione laterale antiurto rimovibile
Portabottiglie	Sì, integrato
Rivestimento	Rimovibile e lavabile
Manutenzione del rivestimento	Lavaggio in acqua tiepida (<30°C), non usare candeggina, non lavare a secco, asciugare all'ombra
Manutenzione generale	Pulire con un panno umido, non usare solventi
Sicurezza	Utilizzo con cintura di sicurezza a 3 punti del veicolo
Istruzioni di sicurezza	Leggere attentamente il manuale, non utilizzare se danneggiato, allacciare il bambino anche per brevi tragitti
Paese di fabbricazione	Cina (secondo il marchio Joie)

Domande frequenti - iTrillo Joie

Qual è il tipo di questo seggiolino auto?

Si tratta di un rialzato con schienale alto omologato i-Size secondo la norma ECE R129/03.

Qual è la fascia di altezza ed età consigliata?

Il seggiolino è progettato per bambini da 100 cm a 150 cm, cioè circa da 3,5 a 12 anni.

In che direzione devo installare il seggiolino?

Il seggiolino deve essere installato rivolto verso la strada (nel senso di marcia del veicolo).

Come regolare l'altezza del poggiatesta?

Azionare la leva di regolazione sul retro del poggiatesta e farlo scorrere verso l'alto o il basso fino allo scatto. Ci sono 10 posizioni. La parte inferiore del poggiatesta deve essere alla stessa altezza delle spalle del bambino.

Posso lavare il rivestimento del seggiolino?

Sì, il rivestimento è rimovibile. Lavarlo in acqua tiepida (meno di 30 °C), senza candeggina né lavaggio a secco. Non stirare e lasciare asciugare all'ombra.

Come installare correttamente il seggiolino in auto?

Posizionare il rialzato contro lo schienale del sedile del veicolo, quindi far passare la cintura di sicurezza a 3 punti nelle guide verdi. La cintura sotto i braccioli e la fascia della spalla nella guida per la spalla. Tirare bene per rimuovere qualsiasi gioco.

Il seggiolino è compatibile con tutti i veicoli?

Il seggiolino è universale i-Size, ma potrebbe non essere adatto a tutti i veicoli per bambini da 135 cm a 150 cm. Consultare l'elenco dei veicoli compatibili fornito dal produttore.

Cosa fare in caso di incidente?

Il seggiolino deve essere sostituito dopo un incidente, anche senza danni visibili. Potrebbe aver subito sollecitazioni importanti.

Posso usare questo seggiolino senza la protezione laterale?

Sì, la protezione laterale è rimovibile. Puoi scegliere di installarla o meno in base allo spazio disponibile nel tuo veicolo. Tuttavia, si consiglia di utilizzarla per una protezione ottimale.

Come riporre il manuale di istruzioni?

Riporre il manuale nel vano portaoggetti situato sotto la seduta del rialzato. Conservarlo per future consultazioni.

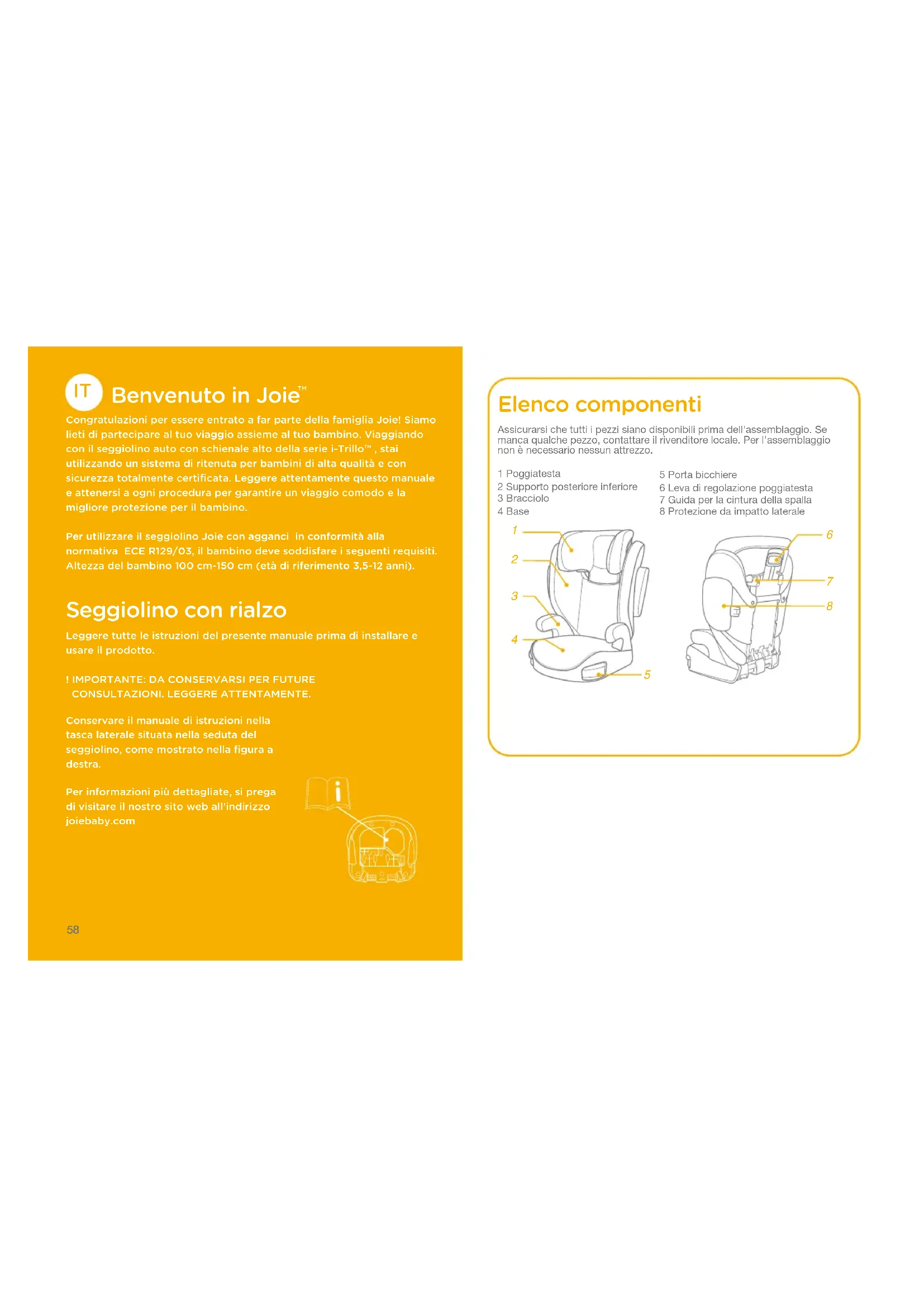

MANUALE UTENTE iTrillo Joie

Congratulazioni per essere entrato a far parte della famiglia Joel Siamo lieti di partecipare al tuo viaggio assieme al tuo bambino. Viaggiando con il seggiolino auto con schienale alto della serie i-Trillo™, stai utilizzando un sistema di ritenuta per bambini di alta qualità e con sicurezza totalmente certificata. Leggere attentamente questo manuale e attenersi a ogni procedura per garantire un viaggio comodo e la migliore protezione per il bambino.

Per utilizzare il seggiolino Joie con agganci in conformità alla normativa ECE R129/03, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 100 cm-150 cm (età di riferimento 3,5-12 anni).

Seggiolino con rialzo

Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nella tasca laterale situata nella seduta del seggiolino, come mostrato nella figura a destra.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare il rivenditore locale. Per l'assemblaggio non è necessario nessun attrezzo.

1 Poggiatesta
2 Supporto posteriore inferiore
3 Bracciolo
4 Base

5 Porta bicchiere
6 Leva di regolazione poggiatesta
7 Guida per la cintura della spalla
8 Protezione da impatto laterale

! NESSUN rialzo è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del rialzo riduce il rischio di lesioni gravi o mortali per il bambino.
! Fare sempre attenzione a seguire correttamente le istruzioni di installazione. Ciò consente che il rialzo funzioni ad un livello di sicurezza ottimale.
! Fare in modo che gli oggetti rigidi e le parti in plastica del rialzo siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo.
! Per utilizzare il seggiolino con rialzo in conformità alla normativa ECE R129/03, il bambino deve soddisfare i seguenti requisiti.
Altezza del bambino 100 cm-150 cm (età di riferimento: 3.5-12 anni). Solo modalità in senso di marcia (in direzione di marcia del veicolo)
! Il rialzo potrebbe non adattarsi a tutti i veicoli per l'uso da 135 cm a 150 cm.
! Le cinghie che fissano il rialzo al veicolo devono essere strette e le cinghie non devono essere attorcigliate.
! Il seggiolino con rialzo deve essere sostituito se è stato sottoposto a carichi pesanti in caso di incidente o se è stato fatto cadere.
! Il seggiolino con rialzo deve essere utilizzato esclusivamente nell'auto.

AVVERTENZA

! Non effettuare modifiche o aggiunte al seggiolino con rialzo senza l'approvazione dell'autorità di omologazione. NON rimuovere nessuna gommapiuma EPP/EPS bianca. In caso contrario, potrebbero verificarsi gravi problemi di sicurezza.
! NON utilizzare il seggiolino se le superfici sono troppo calde a causa della luce solare.
! Non lasciare mai il bambino incustodito nel seggiolino o nel veicolo, nemmeno per pochi minuti.
! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.
! Il rialzo non deve essere utilizzato senza il rivestimento imbottito.
! Il rivestimento imbottito del rialzo deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta.
! Fissare sempre il rialzo, anche per tragitti brevi, poiché è durante questi ultimi che si verifica la maggior parte degli incidenti.
! NON lasciare questo rialzo o altri oggetti non allacciati all'interno del veicolo. Rimuovere il seggiolino con rialzo dall'auto se non viene utilizzato regolarmente e conservarlo in un ambiente asciutto e protetto dal sole.

AVVERTENZA

! Si consiglia di non usare un seggiolino con rialzo di seconda mano o un seggiolino con rialzo del quale non si conoscono i precedenti. Potrebbe aver subito danni strutturali non visibili o presentare difetti causati da uso/conservazione non corretti.
! NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul rialzo.
! NON installare il rialzo alle seguenti condizioni:
1. Sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo.
2. Sedili del veicolo spostabili durante l'installazione.
! Contattare il rivenditore in caso di problemi relativi a manutenzione, riparazione e sostituzione dei pezzi.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Informazioni sul prodotto

1. È un sistema di ritenuta per bambini rinforzato, da utilizzare come sistema di ritenuta per bambini universale non integrale (seggiolino con rialzo i-Size) da 100 a 150 cm.
2. È approvato in base alla più recente normativa UN R129/03.

Prodotto Seggiolino con rialzo

Materiali Plastica, metalli, tessuti

N. brevetto In attesa di brevetto

Adatto per Altezza del bambino 100 cm-150 cm (età di riferimento 3,5-12 anni).

Installazione In senso di marcia (in direzione di marcia del veicolo)

Assemblaggio del seggiolino

vedere le figure 1 - 7

1. Prima premere il fermo di regolazione del poggiatesta, quindi far scorre il supporto posteriore inferiore sotto il rivestimento in tessuto per collegarli insieme.
   ! CONTROLLARE per assicurarsi che due pezzi siano saldamente scattati insieme tirandoli.
2. Per fissare il supporto inferiore dello schienale alla base, agganciare il supporto inferiore dello schienale sulla cerniera della barra sulla base. ②
3. Ruotare il supporto inferiore dello schienale tenendo premuto il rialzo fino a che non scatta in posizione verticale.

1. Allineare la protezione da impatto laterale alla fessura dei supporti in plastica del supporto posteriore inferiore, quindi inserire per bloccare. ④⑤
   ! Scegliere se installare la protezione da impatto laterale in base alle dimensioni dell'auto.
2. Rimuovere la protezione dagli impatti laterali. Fare riferimento a 67

Regolazione dell'altezza - per poggiatesta

vedere le figure 8

Tirare la leva di regolazione del poggiatesta, quindi tirare verso l'alto o spingere verso il basso il poggiatesta, finché non scatta in una delle 10 posizioni.

Dubbi sull'installazione

vedere le figure 9 - 11

2

Controllare il libretto di istruzioni dell'auto se 135 - 150 cm

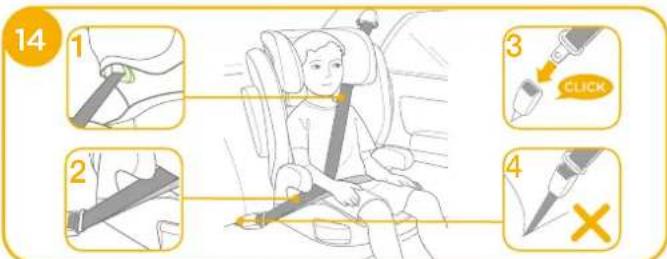

Installazione con cintura a 3 punti

vedere le figure 12 - 18

! Tirare la cintura di sicurezza del veicolo e passare attraverso il percorso della cintura 14, quindi allacciarla. 14 -3

! Posizionare la cintura per le spalle attraverso la relativa guida, come mostrato in 14-1
! NON posizionare la cintura del veicolo oltre la parte superiore dei braccioli. Deve passare sotto i braccioli. 14-2
! Il rialzo non può essere utilizzato se la fibbia della cintura di sicurezza del veicolo (il terminale femmina) è troppo lungo per ancorare saldamente il rialzo. 14 -4
! Dopo aver messo il bambino nel rialzo, utilizzare correttamente la cintura di sicurezza e assicurarsi che la cinghia addominale sia indossata in basso in modo da sostenere il bacino. 14
! Per garantire l'altezza corretta del poggiatesta, la parte inferiore del poggiatesta DEVE essere alla stessa altezza della parte superiore delle spalle del bambino, come mostrato in 15 e la cintura per le spalle deve essere posizionata nella zona verde, come mostrato in 16.
! Posizionare un rialzo saldamente contro lo schienale di un sedile del veicolo rivolto in avanti dotato di una cintura addominale/della spalla.

! Assicurarsi che la parte della cintura per le spalle del veicolo passi direttamente attraverso la relativa guida come mostrato in
! Stringere la cintura del veicolo tirando le bretelle fino a quando non viene rimosso tutto il gioco.
! Se la cintura passa sul collo, la testa o il viso del bambino, regolare l'altezza del poggiatesta.
! Le cinghie che fissano il rialzo al veicolo devono essere strette e le cinghie non devono essere attorcigliate.

Usare il porta bicchiere

vedere le immagini 19

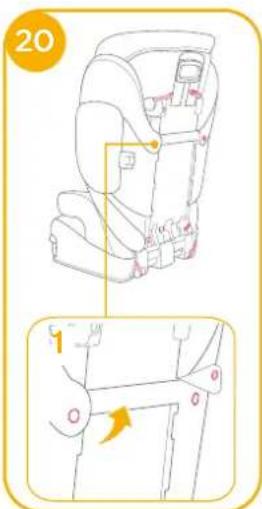

Rimozione del rivestimento imbottito

vedere le immagini 20

slacciare 2 paia di bottoni e sfilare 6 paia di elastici sul retro del rivestimento imbottito per rimuoverlo.

Per rimontare l'imbottitura del sedile basta invertire le procedure precedenti.

Cura e manutenzione

! Lavare il rivestimento imbottito e l'imbottitura interna con acqua fredda sotto i 30°C.
! Non stirare il rivestimento imbottito.
! Non candeggiare e non lavare a secco il rivestimento imbottito.
! NON usare un detergente neutro non diluito, benzina o altri solventi organici per lavare il rialzo. Potrebbero danneggiare il rialzo.
Non attorcigliare il rivestimento imbottito e l'imbottitura interna per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito e l'imbottitura interna.
! Appendere il rivestimento imbottito e l'imbottitura interna all'ombra per asciugare.
! Rimuovere il rialzo dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il rialzo in un luogo fresco, asciutto e a cui il bambino non può accedere.
