Marka	Joie
Model	iTrillo
Typ produktu	Fotelik samochodowy z wysokim oparciem (i-Size)
Norma bezpieczeństwa	ECE R129/03
Użycie	Przodem do kierunku jazdy
Wzrost dziecka	100 cm do 150 cm (około 3,5 do 12 lat)
Materiały	Plastik, metal, tkanina
Waga (przybliżona)	5 kg
Regulacja zagłówka	10 pozycji, sterowanie dźwignią
Ochrona boczna	Wyjmowana osłona boczna
Uchwyt na butelkę	Tak, wbudowany
Pokrowiec	Zdejmowany i nadający się do prania
Konserwacja pokrowca	Prać w letniej wodzie (<30°C), nie używać wybielaczy, nie czyścić chemicznie, suszyć w cieniu
Ogólna konserwacja	Czyścić wilgotną szmatką, nie używać rozpuszczalników
Bezpieczeństwo	Używać z 3-punktowym pasem bezpieczeństwa pojazdu
Instrukcje bezpieczeństwa	Dokładnie przeczytać instrukcję, nie używać jeśli uszkodzony, zapinać dziecko nawet na krótkie przejazdy
Kraj produkcji	Chiny (wg marki Joie)

Często zadawane pytania - iTrillo Joie

Jaki to typ fotelika samochodowego?

Jest to podwyższenie z wysokim oparciem homologowane i-Size zgodnie z normą ECE R129/03.

Jaki jest zalecany zakres wzrostu i wieku?

Fotelik jest przeznaczony dla dzieci o wzroście 100 cm do 150 cm, czyli około 3,5 do 12 lat.

W którą stronę zamontować fotelik?

Fotelik należy montować przodem do drogi (zgodnie z kierunkiem jazdy).

Jak wyregulować wysokość zagłówka?

Użyj dźwigni regulacji z tyłu zagłówka i przesuń w górę lub w dół do zatrzaśnięcia. Jest 10 pozycji. Dolna krawędź zagłówka powinna znajdować się na wysokości ramion dziecka.

Czy mogę prać pokrowiec fotelika?

Tak, pokrowiec jest zdejmowany. Pierz go w letniej wodzie (poniżej 30 °C), bez wybielacza i prania chemicznego. Nie prasuj, susz w cieniu.

Jak prawidłowo zamontować fotelik w samochodzie?

Umieść podwyższenie przy oparciu siedzenia pojazdu, a następnie przeprowadź 3-punktowy pas bezpieczeństwa przez zielone prowadnice. Pas biodrowy pod podłokietnikami, a pas barkowy w prowadnicy barkowej. Dokładnie napnij, aby usunąć luz.

Czy fotelik jest kompatybilny ze wszystkimi pojazdami?

Fotelik jest uniwersalny i-Size, ale może nie być odpowiedni do wszystkich pojazdów dla dzieci o wzroście 135 cm do 150 cm. Sprawdź listę kompatybilnych pojazdów dostarczoną przez producenta.

Co zrobić w razie wypadku?

Fotelik należy wymienić po wypadku, nawet jeśli nie ma widocznych uszkodzeń. Mógł ulec dużym obciążeniom.

Czy mogę używać fotelika bez ochrony bocznej?

Tak, ochrona boczna jest wyjmowana. Możesz ją zamontować lub nie, w zależności od dostępnego miejsca w pojeździe. Zaleca się jednak jej użycie dla optymalnej ochrony.

Gdzie przechowywać instrukcję obsługi?

Instrukcję przechowuj w schowku znajdującym się pod siedziskiem podwyższenia. Zachowaj ją do późniejszego użytku.

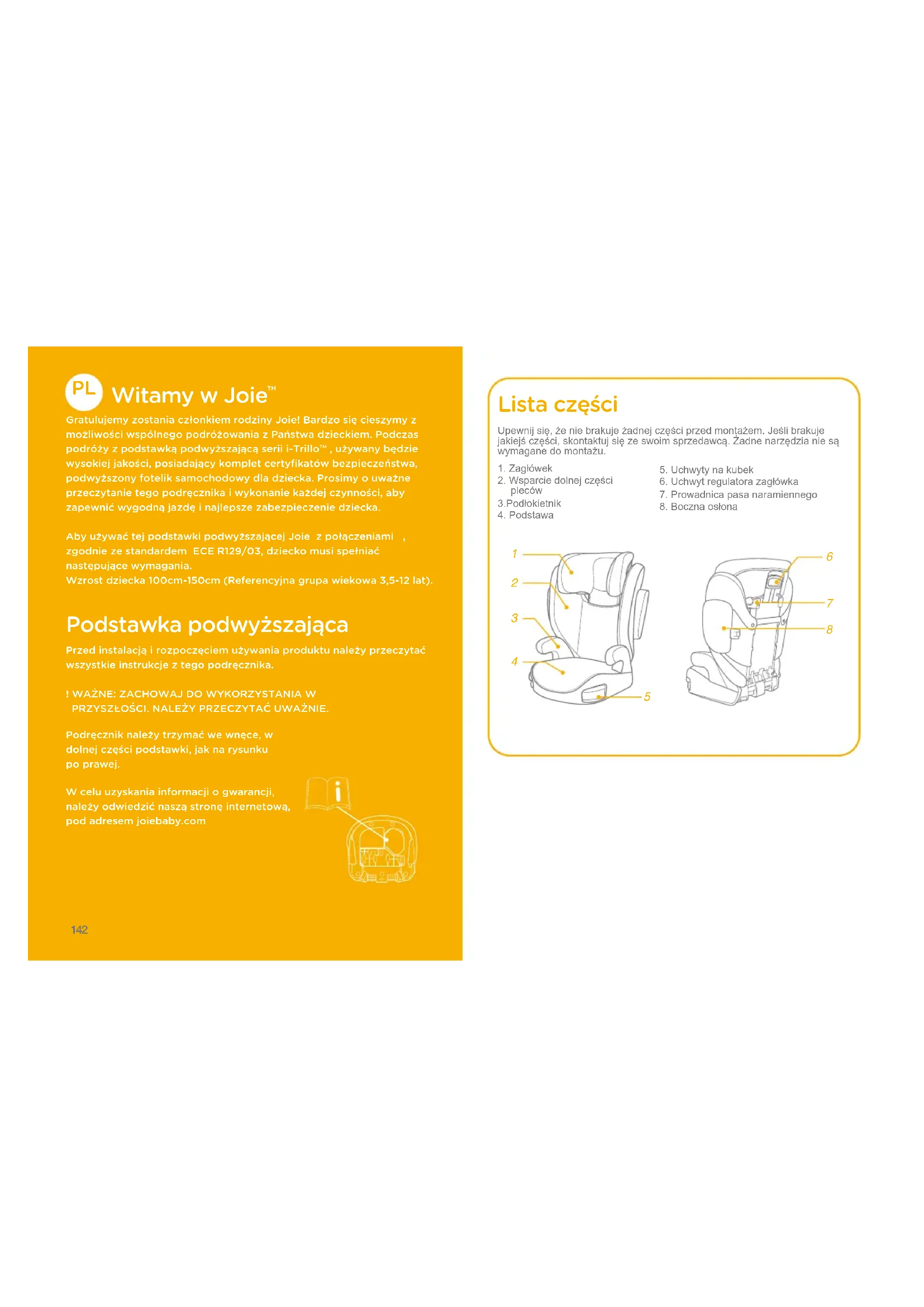

INSTRUKCJA OBSŁUGI iTrillo Joie

Gratulujemy zostania członkiem rodziny Joel Bardzo się cieszymy z możliwości wspólnego podróżowania z Państwa dzieckiem. Podczas podróży z podstawką podwyższającą serii i-Trillo™, używany będzie wysokiej jakości, posiadający komplet certyfikatów bezpieczeństwa, podwyższony fotelik samochodowy dla dziecka. Prosimy o uważne przeczytanie tego podręcznika i wykonanie każdej czynności, aby zapewnić wygodną jazdę i najlepsze zabezpieczenie dziecka.

Aby używać tej podstawki podwyższającej Joie z połączeniami, zgodnie ze standardem ECE R129/03, dziecko musi spełniać następujące wymagania. Wzrost dziecka 100cm-150cm (Referencyjna grupa wiekowa 3,5-12 lat).

Podstawka podwyższająca

Przed instalacją i rozpoczęciem używania produktu należy przeczytać wszystkie instrukcje z tego podręcznika.

I WAŻNE: ZACHOWAJ DO WYKORZYSTANIA W PRZYSZŁOŚCI. NALEŻY PRZECZYTAĆ UWAŻNIE.

Podręcznik należy trzymać we wnęce, w dolnej części podstawki, jak na rysunku po prawej.

W celu uzyskania informacji o gwarancji, należy odwiedzić naszą stronę internetową, pod adresem joiebaby.com

Upewnij się, że nie brakuje żadnej części przed montażem. Jeśli brakuje jakiejś części, skontaktuj się ze swoim sprzedawcą. Żadne narzędzia nie są wymagane do montażu.

1. Zagłówek
2. Wsparcie dolnej części pleców
3. Podłokietnik

4. Podstawa

5. Uchwyty na kubek

6. Uchwyt regulatora zagłówka
7. Prowadnica pasa naramiennego
8. Boczna osłona

! ŻADNA podstawka podwyższająca nie gwarantuje pełnej ochrony przed obrażeniami w wypadku. Jednakże, prawidłowe używanie tej podstawki podwyższającej dla dziecka, zmniejszy niebezpieczeństwo odniesienia poważnych obrażeń lub śmierci dziecka.
! Należy zawsze uważnie wykonywać instrukcje instalacji, co zapewni działanie podstawki z optymalnym poziomem bezpieczeństwa.
! Należy zwrócić uwagę aby elementy sztywne i elementy plastikowe podstawki podwyższającej były umiejscowione i zainstalowane tak, aby nie zostały uchwycone przez ruchome siedzenie lub drzwi pojazdu.
Aby używać ten fotelik z podstawką podwyższającą zgodnie ze standardem ECE R129/03, dziecko musi spełniać następujące wymagania.
Wzrost dziecka 100cm-150cm (wiek referencyjny: 3.5-12 lat). Nachylać można tylko do przodu (w kierunku jazdy pojazdu)
! Podstawka może nie pasować do wszystkich pojazdów, gdy wymagana jest wysokość używania 135cm-150cm.
! Wszelkie pasy mocujące podstawkę podwyższającą do pojazdu, powinny być napięte i nie powinny być skręcone.
! Fotelik z podstawką podwyższającą powinien zostać wymieniony, jeśli został narażony na silne przeciążenie w wypadku lub, gdy został upuszczony.
! Ten fotelik z podstawką podwyższającą jest przeznaczony do używania wyłącznie w samochodzie.

OSTRZEŻENIE

! Nie wolno wykonywać żadnych modyfikacji lub czegokolwiek dodawać do fotelika z podstawką podwyższającą, bez zatwierdzenia urzędu udzielającego homologacji. NIE należy usuwać żadnych białych pianek EPP/EPS. Niezastosowanie się do tego polecenia, może spowodować poważne problemy dotyczące bezpieczeństwa.
! NIE należy używać fotelika, jeśli jego powierzchnie zostały zbyt silnie nagrzane promieniami słońca.
! Nigdy nie należy pozostawiać dziecka bez opieki w foteliku z podstawką podwyższającą lub w pojeździe, nawet na kilka minut.
! Bagaż lub inne przedmioty, które mogą doprowadzić do powstania obrażeń ciała w wyniku kolizji powinny być prawidłowo zabezpieczone.
! Nie należy używać tej podstawki podwyższającej bez miękkich wkładek.
! Miękkich wkładek nie należy zastępować innymi niż zalecane przez producenta, ponieważ stanowią one integralny element skuteczności działania podstawki podwyższającej.
! Zawsze należy zapiąć dziecko w podstawce podwyższającej, nawet na krótkich trasach, ponieważ wówczas zdarza się większość wypadków.
! NIE należy pozostawiać w pojeździe tej podstawki podwyższającej lub innych obiektów niezamocowanych pasami lub niezabezpieczonych. Fotelik z podstawką podwyższającą należy wyjąć z samochodu, jeśli nie jest często używany i umieścić go w suchym, zabezpieczonym przed słońcem miejscu.

OSTRZEŻENIE

! Zaleca się, aby nie wykorzystywać używanego fotelika z podstawką podwyższającą o nieznanej historii. Może on mieć niewidoczne uszkodzenia konstrukcji lub defekty spowodowane nieprawidłowym używaniem/przechowywaniem.
! NIE należy używać żadnych innych punktów styku przenoszenia obciążenia, niż opisane w instrukcjach i oznaczone na podstawce podwyższającej.
! NIE należy instalować tej podstawki podwyższającej w następujących warunkach:
1. Siedzenia pojazdu skierowane w bok lub do tyłu, w odniesieniu do kierunku ruchu pojazdu.
2. Siedzenia pojazdu przesuwane podczas montażu.
! Należy omówić ze sprzedawcą sprawy dotyczące konserwacji, naprawy i wymiany części.

Sytuacja zagrożenia

W sytuacji zagrożenia lub po wypadku najważniejsze jest, aby udzielić dziecku pierwszej pomocy i jak najszybciej poddać je konsultacji lekarskiej.

Informacje o produkcie

1. To jest system podwyższonego fotelika samochodowego, przeznaczony do używania jako nieintegralny uniwersalny system podwyższonego fotelika samochodowego (fotelik z podstawką podwyższająca i-Size) o wysokości 100-150cm.

2. Posiada certyfikat zgodności z najnowszymi przepisami UN R129/03.

Produkt Fotelik z podstawką podwyższającą

Materiały Tworzywa sztuczne, metale, tkaniny

Nr patentu W trakcie patentowania

Odpowiedni dla Dziecka o wzroście 100cm-150cm (Wiek referencyjny 3,5-12 lat).

Instalacja skierowany do przodu (w kierunku ruchu pojazdu)

Montaż podstawki podwyższającej

patrz rysunki 1 - 7

1. Ściśnij najpierw zatrzask regulacji podparcia głowy, a następnie przesuń w dół podparcie pleców pod pokrowcem z materiału, aby je połączyć ze sobą.
   ! SPRAWDŹ pociągając, czy te dwa elementy są razem dobrze połączone.
2. Aby zamocować dolne podparcie pleców do podstawy, zaczep dolny wspornik pleców nad zawiasem listwy siedzenia na podstawie. ②
3. Przekręć dolne podparcie pleców w górę, przytrzymując podstawkę podwyższającą siedzenia, aż do zatrzaśnięcia w pozycji pionowej.

1. Dopasuj osłonę uderzenia bocznego do gniazda plastykowych elementów montażowych dolnego wspornika pleców, a następnie wsuń aby zablokować. ④ ⑤
   ! Wybierz, czy instalować boczną osłonę zabezpieczenia prze uderzeniem, zgodną z wielkością samochodu.
2. Zdejmij system ochrony przed uderzeniami bocznymi. Sprawdź 6 7

Regulacja wysokości- dla oparcia głowy

patrz rysunki 8

Ściśnij dźwignię regulacji oparcia głowy, pociągając jednocześnie w górę lub naciskając oparcie głowy, aż do zaskoczenia w jednej z 10 pozycji.

Uwagi dotyczące montażu

patrz rysunki ⑨ - ⑪

Należy sprawdzić na dostarczonej liście wyposażenia pojazdu 135-150cm

Instalacja za pomocą 3-punktowego pasa bezpieczeństwa

patrz rysunki 12 - 18

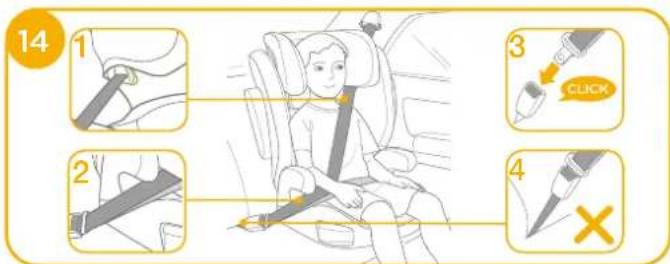

! Pociągnij pas bezpieczeństwa pojazdu i przełoż przez szczelinę pasa 14, a następnie zatrzaśnij pas. 14 -3

! Przełoż pas na ramiona przez prowadnicę pasa na ramiona, pokazaną na 14 -1
! NIE należy prowadzić pasa pojazdu nad podłokietnikami. Musi on przechodzić pod podłokietnikami. 14 -2
! Podstawki podwyższającej nie można używać, jeśli sprzączka pasa bezpieczeństwa pojazdu (żeński koniec sprzączki) jest za długa, aby bezpiecznie zatrzasnąć podstawkę podwyższającą. 14-4
! Po umieszczeniu dziecka w tej podstawce podwyższającej, należy właściwie założyć pas bezpieczeństwa i upewnić się, że każdy pas biodrowy jest założony nisko, aby pewnie podtrzymywać biodro. 14
! Aby zapewnić prawidłową wysokość oparcia głowy, dolna część oparcia głowy MUSI znajdować się równo z górną pozycją ramion dziecka, jak pokazano na 15, a pas na ramiona musi być ustawiony w zielonej strefie, jak pokazano na 16
! Umieść podstawkę podwyższającą, skierowaną do przodu na siedzeniu pojazdu, wyposażonego w pas biodrowy/ pas na ramiona.

! Upewnij się, część pasa bezpieczeństwa pojazdu przechodzi prosto przez pas naramienny, jak pokazano na 17
! Napnij pas bezpieczeństwa pojazdu pociągając pas naramienny, aż do usunięcia luzu pasa.
! Jeśli pas przechodzi przez szyję dziecka, głowę lub twarz, należy wyregulować wysokość oparcia głowy.
! Wszelkie pasy mocujące podstawkę podwyższającą do pojazdu, powinny być napięte i nie powinny być skręcone.

Użyj uchwytu na kubek

patrz rys. 19

Odczep 2 pary przycisków i 6 par gumek w tylnej części tekstyllów, aby je usunąć. 20

Aby zamontować tekstylia wystarczy odwrócić powyższą sekwencję.

Pielęgnacja i konserwacja

! Miękkie elementy i obicie wewnętrzne należy myć zimną wodą o temperaturze poniżej 30°C.
! Nie należy prasować miękkich elementów.
! Nie należy wybielać lub czyścić chemicznie miękkich elementów.
! Do mycia podstawki podwyższającej nie należy używać nierozcieńczonego neutralnego detergentu, benzyny lub innych rozpuszczalników organicznych. Mogą one spowodować uszkodzenie podstawki podwyższającej.
! Nie należy skręcać z wielką siłą miękkich elementów i obicia wewnętrznego w celu wysuszenia. Może to spowodować zagniecenie miękkich elementów i obicia wewnętrznego.
! Miękkie elementy i obicie wewnętrzne należy ręcznie wysuszyć w cieniu.
! Podstawkę podwyższającą należy wyjąć z siedzenia pojazdu, gdy długo nie będzie używana. Podstawkę podwyższającą należy umieścić w chłodnym, suchym miejscu, bez dostępu dziecka.
