BRUKSANVISNING HP350 DOLMAR

5.3.1 Ved bruk av skjoteledninger

1.1 Maskinen som du har anskaffat ar en tekniskt hogklassig produkt, vilken ar konstruerad av en av Europas ledande pumptillverkare. For att fa den basta nyttan av din maskin, las noggrant dessa rader och folj dem alltid vid anvandning av maskinen. Vi gratulerar till ditt val och onskar dig lycka till med arabetet.

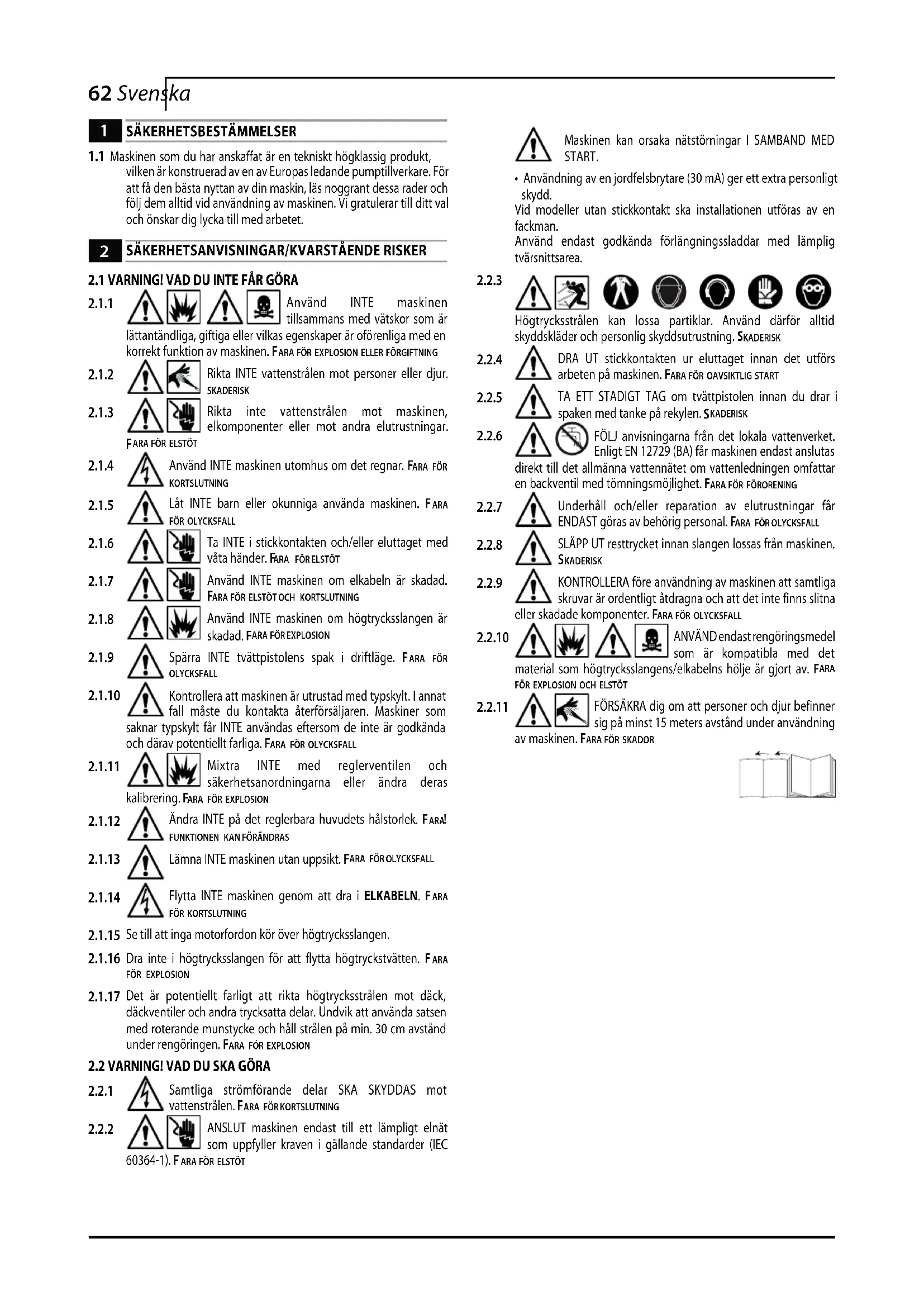

2 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER

2.1 VARNING! VAD DU INTE FÄR GÖRA

2.1.1 Använd INTE maskinen tillsammans med vätskor som ar lättantändiga, giftiga eller vilkas eigenskaper ar oförenliga med en korrekt Funktion av maskinen. FARA FÖR EXPLOSION ELLER FÖGIFTNING

2.1.2 Rikta INTE vattenstralen mot personer aller djur.

2.1.3 Rikta inte vattenstralen mot maskinen, elkomponenter aller mot andra elutrustninger.

FARA FOR ELSTOT

2.1.4 Anvand INTE maskinen utomhus om det regnar. FARA FOR KORTSLUTNING

2.1.5 Lat INTE barn ell er okunniga anvanda maskinen. FARA FOR OLYCKSFALL

2.1.6 Ta INTE i stickkontakten och/eller eluttaget med vata hander.FARA FORELSTOT

2.1.7 Använd INTE maskinen om elkabeln ar skadad. FARA FOR ELSTÖTOCH KORTSLUTNING

2.1.8 Anvand INTE maskinen om hogtrycksslangen ar skadad. FARA FOR EXPLOSION

2.1.9 Sparra INTE tvattpistolens spak i driftlage. FARA FOR OLYCKSFALL

2.1.10 Kontrollera att maskinen ar utrustad med typskylt. I annat fall maste du kontakta aterforsaljaren. Maskiner som saknar typskylt fär INTE användas aftersom de inte ar godkända och)därav potentiellfarliga.FARAFOROLYCKSFALL

2.1.11 Mixtra INTE med reglerventilen och sakerhetsanordningarna aller anders deras kalibrering. FARA FOR EXPLOSION

2.1.12 Åndra INTE pa det reglerbara huvudets halstorlek. FAR! FUNKTIENK KANFORANDRAS

2.1.13 Lämna INTE maskinen utan uppsikt. FARA FÖROLYCKSFALL

2.1.14 Flytta INTE maskinen genom att dra i ELKABELN. FARA FOR KORTSLUTNING

2.1.15 Set till att inga motorfordon kor over hogtrycksslangen.

2.1.16 Dra inte i hogtrycksslangen for att flytta hogtryckstvatten. FARA FOR EXPLOSION

2.1.17 Det ar potentiellt farligt att rikta hogtrycksstralen mot dack, dackventiler och andra trycksatta delar. Undvik att anvanda satsen med roterande munstycke och häll stralen pa min. 30 cm avstand under rengöringen. FARA FOR EXPLOSION

2.2 VARNING! VAD DU SKA GÖRA

2.2.1 Samtiga stromforande delar SKA SKYDDAS mot vattenstralen. FARA FORKORTSLUTNING

2.2.2 ANSLUT maskinen endast till ett lampligt elnat som uppfyller kraven i gallande standarder (IEC 60364-1). FARA FOR ELSTOT

Maskinen kan orsaka natstörningar I SAMBAND MED START.

• Använding av en jordfelsbrytare (30 mA) ger att extra personligt skydd.

Vid modellerutan stickkontakt skain installationen utforas av en fackman.

Använd endast godkända forlängningsladdar med lamplig tvärsnittsarea.

2.2.3 Hogtrycksstralen kan lossa partiklar. Anvand dafor alltic skyddsklader och personlig skyddsutrusting. SKADERISK

2.2.4 DRA UT stickkontakten ur eluttaget innan det utfors arbeten pa maskinen. FARA FOR OAVSIKTLIG START

2.2.5 TA ETT STADIGT TAG om tvattpistolen innan du drar i spaken med tanke pa rekylen. SKADERISK

2.2.6 FOLJ anvisingarna fran det lokala vattenverket. Enligt EN 12729 (BA) farr maskinen endast anslutas direkt till det allmanna vattenatet om vattenledningen omfattar en backventil med tomningsmolighet. FARA FOR FORORENING

2.2.7 Underhall och/eller reparation av elutrustninger far ENDAST goras av behorig personal. FARA FOROLYCKSFALL

2.2.8 SLAPP UT resttrycket innan slangen losses fran maskinen. SKADERISK

2.2.9 KONTROLLERERA fore anvanding av maskinen att smtliga skruvar ar ordentlich aktragna och att det inte finns slitna ell er skadade componenter. FARA FOR OLYCKSFALL

2.2.10 ANVANDendastrengoringsmedel som ar kompatibla med det material som hogtrycksslangens/elmabelns holje ar gjort av. FARA FOR EXPLOSION OCH ELSTOT

2.2.11 FORSAKRA dig om att personer och djur befindner sig på minst 15 meters avstand under användning av maskinen. FARA FOR SKADOR

3.1 Använding av bruksanvisningen

Denna bruksanvisning ar en viktig del av maskinen och sca sparas for fremtida konsultation. Las igenom bruksanvisningen fore installation och anvandning av maskinen. Bruksanvisningen skal alltid medfolja vid ev. agarbyte.

3.2 Leverans

Maskinen levereras delvis nedmonterad i en kartong.
I fig. 1 visas vilka delar som medfoljer vid leveransen.

A1 Bruks- och underhallsanvisning
A2 Sakerhetsbestammelser
A3 Forsakran om CE-overensstammelse
A4 Garanti

Emballaget ar miljovänligt och atervinningsbart. Kassera det enlgit installationslandets gällande miljolagstiftning.

3.4 Informationsskyltar

lakta anvisingarna på maskinens informationsskyltar.

Kontrolera att de alltid ar pä plats och att de gär att lasa. Byt ut dem om det behöv och se till att placera de nya skyltarna där de gamla satt. Informationsskylt E1 - Anger att maskinen inte fär kasseras som vanligt hushallsavfall. Maskinen kan lamnas tillbaka till äterfalsjaren vid inkop av en ny maskin. Maskinens elektriska och elektroniska komponenter fär inte äteranvändas aftersom de innehäller halsovådliga ämnen.

3.4.1 Symboler

Symbol E2 - Anger att maskinen ar avsedd for professionll bruk. Den som anvanderenna typ av maskin maste kanna till hur dessa maskiner ur, anvands och underhalles samt ha kennedom om te lagar och standarder.

Symbol E3 - Anger att maskinen ar avsedd for hushallsbruk.

4 TEKNISKA SPECifikATIONER (FIG.1)

4.1 Avsedd användning

Maskinen ar avsedd for hushallsbruk for rengor ing av fordon, maskiner, batar, byggnader o.s.v. Den tar bort ingrodd smuts med hjalp av rent vatten och miljovanliga kemiska rengoringsmedel.

Fordonsmotorer fär endast rengöras om det använda vattnet kasseras,enlig gällande lagar.

Vattentemperatur vid inloppet: se maskinens typskylt.
Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa
- Omgivningstemperatur vid drift: over 0^ .

Maskinen uppyller kraven i standarden EN 60335-2-79/A1.

4.2 Anvandare

Symbolen på omslaget anger om maskinen ar avsedd for professionll bruk eller hushallsbruk.

4.3 Vad duinte far gora

Maskinen fär inte användas av personer som saknar nöd vindig kunskap om hur den används eller av personer som inte har LASTigenom och forstatt bra克斯anvisningens instruktioner.

Anvand inte lattantändliga, explosiva erer giftiga vätskor i maskinen. Det ar forbjudet att anvanda maskinen i potentiellt latt antändlige,ller explosiva utrymmen.

Det ar forbjudet att anvanda piratreservdilar erler reservdlar som inte ar avsedda for modellen.

Det ar forbjudet att gora andringar pa maskinen. Vid andringar bortfaller CE-overensstammelsen och tillverkaren befrias fran civil- och straffrattligt ansvar.

4.4 Huvuddelar (se fig. 1)

B1 Reglerbart huvud
B2 Tryckor

B3 Tvattistol med sparr
B4 Elkabel med stickkontakt
B5 Hogtrycksslang
B6 Behallare for rengöringsmedel

4.4.1 Tillbehör

C1 Rengöringsverktyg fahr huvud
C2 Sats med roterande munstycke
C3 Handtag
C4 Borste (omenna finns)
C5 Slangvinda (omenna finns)

4.5 Sakerhetsanordningar

Varning-fara! Mixtra inte med sakerhetsventilen aller anders dess kalibrering.

• Sakerhets- och/eller overtrycksventil.
  Sakerhetsventilen ar även en overtrycksventil. När tvättpistol stångs av öppnas sakerhetsventilen och vattnet cirkular frän pumpens insug.
• Sparr (D): Skyddar mot oavsiktliga vattenstrålar.

Varning-fara! Maskinen ske vara kopplad frän elnätet vid all instal- lering och montering.

Se fig. 2 for monteringssekvensen.

5.2 Montering av roterande munstycke (Om detta finns).

Använding av satsen med roterande munstycke ökar rengörings-effekten.

Använding av det roterande munstystcket kan medfora en tryck-sänkning pa 25% i forhallande till det tryck som erhàlls med det reglerbara huvudet.

Använding av det roterande munstyetck ökar dock rengöringsfekten tack vattenstrålens roterande verkan.

5.3 Elanslutting

Varning-fara! Kontrollera att natspanningen i ditt hem overensstammer med spanseningen och frekvensen (V / Hz) pa typskylten (fig. 2). Anslut maskinen till ett elnat med fungerande jordsystem och jordfelsbrytare (30mA) som bryter spanningen vid en ev. kortslutning.

5.3.1 Vid bruk av forlängningssladdar

Använd forlängningsladdar och stickkontakter med kapslingsklass IPX5.

Tvarsnittsarean pa forlangningssladden skara varaproportionellmot langden,d.v.s.ju langre forlangningssladddesto store tvarsnittsarea,se tabellI.

5.4 Vattenanslutting

Varning-fara! Anvand endast filtrerat aller rent vatten. Vattenkranens kapacitet sha overensstämma med pumpens kapacitet.

Maskinen sk placeras sà nara vattenledningen som möjigt.

5.4.1 Anslutningar

Vattenutlopp (OUTLET)
Vatteninlopp med filter (INLET)

5.4.2 Anslutting till det allmna vattennatet

Maskinen far endast anslutas direkt till det allmanna vattennatet om vattenledningen omfattar en backventil med tommingsmoglichet enigt gallande standarder. Kontrolera att slangens diameter ar minst 13mm och att den ar forstarkt.

6 INSTÄLLNING (FIG. 3)

6.1 Inställning av reglerbart huvud (om detta ar möjigt) Ställ in vattenstränen med det reglerbara huvudet (E).
6.2 Reglage for rengöringsmedel (om detta finns)
Ställ in mangden rengöringsmedel som skä fördelas med reglaget (F).
6.3 Reglage for fordeling av rengöringsmedel Placera det reglerbara huvudet (E) i lage " - sa att rengöringsmedlet fordelas med korrekt tryck (om detta arj mojligt).
6.4 Reglage for tryck (om detta finns) Drifttrycket andras med reglaget (G) och avlases pa manometern (omenna finns).

7 ANVÄNDNING (FIG. 4)

7.1 Reglage

-Startanordning (H).

Placera startanordningen i lage (1 ON) for att forbereda motorn for start.

Placera startanordningen i lage (0 OFF) for att stanga av maskinen.

• Spak für vattensträle (I).

Varning-fara!

Maskinen sk placeras paett sakert och stadigt lag enligt anvisningarna i fig.4.

7.2 Start

1) Oppna vattenkranen welt.
2) Frigör spärren (D).
3) Hall tvattpistolen oppen nagra sekunder och starta maskinen med startanordningen (1 ON).

Varning-fara!

Kontrolera fore start av maskinen att vattenintaget slutet till vattenledningen. Användning av maskinen watten kan skada den. Täck inte über ventilationsöpparna under användning.

TSS-modeller - TSS-modeller med automatiskt avbrott av vattenstralen:

• när tvättpistolen stängs stängs elmotorn av automatiskt av det dynamiska trycket (fig. 4);
• när tvättpistolen öppnas gör tryckfallet att den elektriska motorn startup automatiskt. Trycket skapas på nytt med en liters forröjning;
• För att garantera en perfekt Funktion av TSS måste det gå minst 4 - 5 sekunder mellan stängning och öppning av tvättpistolen. För att undvika skador på maskinen fär den inte torrköras.

7.3 Stopp

1) Placera startanordningen i Lage (0 OFF).
2) Oppna tvattpistolen och slapp ut resttrycket i roledningen.
3) Inkoppla spärren (D).

7.4 Aterstart

1) Frigör spärren (D).
2) Oppna tvattpistolen och slapp ut luften i roledningen.
3) Placera startanordningen i lage (1 ON).

7.5 Avställning

1) Stäng av maskinen (0 OFF).
2) Dra ut stickkontakten ur eluttaget.
3) Stang vattenkranen.
4) Slapp ut resttrycket i tvattpistolen tills allt vatten harkommen ut fran huvudet.
5) Töm och rengör behällaren für rengöringsmedel after använding. Rengör behällaren med rent vatten. Använd inte rengöringsmedel.
6) Inkoppla tvattpistolens sparr (D).

7.6 Päfyllning och användning av rengöringsmedel

När rengöringsmedlet fördelas skä det reglerbara huvudet vara placerat i läge "■" (om detta ar möjligt).

Använding av en högtrycksslang som är langre än den i högtryckstvattens originalutforande erler använding av en forlangningsslang, kan medföra att insuget av rengöringsmedel minskar eller upphör helt.

Fyll behallaren med rengöringsmedel med hög biologisk nedbrybarhet.

Lös upp smutsen genom att applicerera rengöringsmedel blandat med vatten på den torra ytan.

Rengör vertikala ytor niedifrán och upp. Lát verka i 1 - 2 minutes. Ytan fár inte torka. Använd vattenstralen med högt tryck och på minst 30~cm avständ. Börja nedifrán. Undvik att sköljvattnet rinner på de ej rengjorda ytorna.

I vissa fall kan det behovas rengöringsborstar for att fã bort smutsen. Hogtrycksstränen are inte alltid det bösta rengöringssättet aftersom den kan skada somlga ytor. Undvik att anvanda det reglerbara huvudets riktade stråle och med roterande munstycke på ömtåliga och lackerade delar Samuel tã trycksatta delar (dack, dackventiler o.s.v.).

En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmängden.

8 UNDERHALL (FIG.5)

De underhällsmoment som inte tas upp i detta kapitel skä göras av en auktoriserad serviceverkstad.

Varning-fara!

Dra ut stickkontakten ur eluttaget innan det utfors arbete pa maskinen.

8.1 Rengöring av huvud

1) Lossa tryckroret fran tvattpistolen.
2) Avlagsna smutsen i huvudets hal med verktyget (C1).

Kontrolera sugfiltret (L) och rengöringsmedlets filter (om det finns)
före varje användning och rengör vid behov enlicht anvisingarna.

8.3 Frigora motorn (om detta ar mojligt)

Om maskinen inte används pa en langre tid, kan det bildas kalkavlagringar som fär motorn att karva. Vrid pa motoraxeln med ett verktyg (M) for att frigora motorn.

8.4 Forvaring

Körigenom maskinen med iche korroderande och giftfri frostskyddsvatska fore vinterforvaringen.

Forvara hogtryckstvatten på en torr plats och skyddad frän frost.

9 FELSÖKNING

Fel Orsak Åtgård
Pumpen arbetar inte med inställtryck.	Det roterande munstyetcket År slitet. Byt ut det roterande munstyetcket.
	Vattenfiltret År smutsigt. Rengör filtre (L) (fig. 5).
	Inloppstrycket År for lågt. Öppna vattenkransen helt.
	Luft lacker in i systemet. Kontrollera kopplingarna.
	Luft i pumpen.	Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta däfter maskinen.
	Det reglerbara huvudet År felinställ. Vrid på det reglerbara huvudet (E) (+) (fig. 3).
	Den termostatiska ventilen har utlösts. Invänta äterställhngen av korrekt vattentemperatur.
Pumpen har tryckvariationer.	Vatten sugs in frän en yttre tank. Anslut maskinen till vattenledningen.
	Vattentemperaturen vid inloppet År für hög. Sänk temperaten.
	Det roterande munstyetcket År tilltäppt. Rengör det roterande munstyetcket (fig. 5).
	Sugfiltret (L) År smutsigt.	Rengör filtre (L) (fig. 5).
Motorn brummar men startar inte.	Otilräcklig nätspanning.	Kontrolera att nätspanninger overensstämmer med typskylen (fig. 2).
	Spänningsfall på grund av forlängningsssladd. Kontrolera forlängningsssladdens egenskaper.
	Maskinen har inte används pågressive.	Kontakra en auktoriserad serviceverkstad.
	Problem med TSS-anordning.	Kontakra en auktoriserad serviceverkstad.
Elmotorn startar inte.	Spänning saknas.	Kontrolera att nätspanning finns och att stickkontakten är ordentlich isatt i eluttaget (*).
	Problem med TSS-anordning.	Kontakra en auktoriserad serviceverkstad.
	Maskinen har inte används pågressive.	Stick in verktyget (M) (om detta finns) i det bakre hålet für att frigöra elmotorn (fig. 5).
Vattenläckage	Utslitna packningar.	Kontakra en auktoriserad serviceverkstad für byte av packningarna.
	Sakerhetsventilen med fri tömning har utlösts.	Kontakra en auktoriserad serviceverkstad.
Oljud.	Vattentemperaturen År für hög.	Sänk temperaten (se teknika specifikationer).
Oljeläckage.	Utslitna packningar.	Kontakra en auktoriserad serviceverkstad.
Endast für TSS-modeler: Maskinen startar fast tvättpistolen År stängd.	Defekt täthet på högtryckssidan eller i pumpsystemet.	Kontakra en auktoriserad serviceverkstad.
Endast für TSS-modeler: När du drar i tvättpistolens spakkommen det inte ut vatten (med ansluten vattenslang).	Det roterande munstyetcket År tilltäppt. Rengör det roterande munstyetcket (fig. 5).
Det sugs inte in rengöringsmedel.	Det reglerbara huvudet År inställ på högt tryck.	Ställ in huvudet igressive " " (fig. 3).
	Rengöringsmedlet År für trogflytande. Späd med vatten.
	Det används forlängningssslangar till högtrycksslangen.	Sätt tillbaka originalslangen.
	Kretsen med rengöringsmedel År full av beläggningar erler hopklämd.	Skölj med rent vatten och Åtgårda ev. hopklämmingar. Kontakra en auktoriserad serviceverkstad om problemet kvarstär.

(^*) Om motorn stannar under driften och inte startar om igen sku du vanta ca. 2 - 3 minutes innan du gört nytt startförsök (overhettningskyddet har lost ut).
Kontakta vär tekniiska serviceavdelning om problemet uprepas.

Tekniska speificiationer (SV)	Mättenhet	HP-350
Kapacitet	l/min	6,2
Tryck	MPa	10
Max. tryck	MPa	12
Effekt	kW	1,6
Inloppstemperatur	°C	50
Max. inloppstryck	MPa	1
Tvättistolens rekylkraft vid max. tryck	N	13,6
Motorns isolation	-	Klass F
Motorns kapslingsklass	-	IPX5
Spanning	V/Hz	230/50
Maximalt tillåten nätimpedans	Ω 0,436
Max. ljudtryck (K = 3 dB(A)): Lp(EN 60704-1)	dB (A) 78,4
Lw(EN 60704-1)	dB (A) 86
Apparatens vibrationener (K = 1,5 m/s2):	m/s2	3,41
Vikt	kg	16,2

MODELL SERIENUMMER

SV Försakran om CE-överensstammelse

Undertecknade, Tamiro Kishima och Rainer Bergfeld, med auktorisation fran DOLMAR GmbH, fösakrar att maskinerna med varumärke DOLMAR,

Modell: Hogtryckstvatt HP-350

som tillverkas av DOLMAR GmbH, Jenfelder Str. 38, DE-22045 Hamburg, Tyskland, ar i overensstammelse med sakerhets- och hälsoforeskrifterna i gällande EU-direktiv: maskindirektiv 2006/42/EG; direktiv om elektromagnetisk kompatilitet 2004/108/EG; direktiv om bulleremissioner 2000/14/EG.

For att i sin helhet uppfylla kraven i dessa EU-direktiv har foljande standarder anvants som huvudreferens: EN 60335-1, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11 och EN 60704-1.

Bedömmingen av überensstammelse,enlig EU-direktivet 2000/14/EG har utförts,enlig bilaga V. Den uppmatta ljudtrycksniv'an (L_wA) motsvarar 85~dB(A)

Den garanterade ljudtrycksnivan (Ld) motsvarar 86 dB(A).

Den teknska dokumentationen aterfinns hos DOLMAR GmbH, Jenfelder Str. 38, Abteilung FZ, DE-22045 Hamburg, Tyskland.

Hamburg 2010-12-28

For DOLMAR GmbH

Tamiro Kishima

Rainer Bergfeld

Administrator

Administrator

1 BEZPECNOSTNI POKYNY
