Produkttyp	Häckskärare
Varumärke	Dolmar
Modell	HT42
Bladlängd	420 mm
Slag per minut	1 600 min⁻¹
Total längd	821 mm
Nettovikt	2,8 kg
Dubbelisolering	Ja (Klass II)
Strömförsörjning	Nätansluten (strömkabel)
Säkerhetsströmbrytare	Trippelt startsystem (avtryckare A, B, C)
Skärlägen	Rakt skär, vertikalt skär
Spånuppsamlare	Valfritt tillbehör
Bladunderhåll	Smörj före och under användning, rengöring med stålborste och olja
Rekommenderad personlig skyddsutrustning	Tjocka läderarbetshandskar, skyddsglasögon, stabila skor
Användning i regn	Förbjuden (motorn är inte vattentät)
Medföljande tillbehör	Förlängningssladd, skyddshölje, remkrok för midjan, remkrok för armen
Ljudtrycksnivå (LpA)	82,1 dB(A)
Ljudeffektnivå (LWA)	93 dB(A) uppmätt, 96 dB(A) garanterad
Totalvibration (aₕ,D)	6,7 m/s² med osäkerhet K = 1,5 m/s²
Förvaring	På en torr plats, utom räckhåll för barn, med skyddshölje på bladet
Reparationer	Endast av en auktoriserad DOLMAR-serviceverkstad med originaldelar

Vanliga frågor - HT42 DOLMAR

Hur startar man häckskäraren Dolmar HT42?

För att starta måste du trycka in två avtryckare samtidigt: avtryckare B och avtryckare A eller C. Verktyget startar endast om båda är aktiverade. Släpp en eller båda avtryckarna för att stoppa. Se till att verktyget är urkopplat före hantering.

Vad är bladlängden på Dolmar HT42?

Bladet på Dolmar HT42 är 420 mm långt.

Hur installerar jag förlängningssladden korrekt?

Fäst förlängningssladden vid verktygets sladd med hjälp av den medföljande kroken. Montera låset ca 100-200 mm från kontakten för att förhindra oavsiktlig frånkoppling. Se till att förlängningssladden är urkopplad från eluttaget före installation.

Vad gör jag om bladet träffar ett hårt föremål som ett staket?

Stäng omedelbart av motorn och dra ur kontakten. Kontrollera att bladet inte är skadat. Om det är skadat, låt det repareras av en auktoriserad DOLMAR-serviceverkstad innan du använder verktyget igen.

Hur underhåller jag bladet på häckskäraren?

Smörj bladet med maskinolja före användning och varje timme under drift. Efter användning, rengör bladet med en stålborste, torka av det och applicera en lågviskös olja. Tvätta inte bladet med vatten för att undvika rost.

Kan jag använda Dolmar HT42 i regn?

Nej, det är förbjudet att använda häckskäraren i regn eller under kraftig fukt. Elmotor är inte vattentät och detta skulle öka risken för elektrisk stöt.

Vilken skyddsutrustning rekommenderas?

Det rekommenderas att bära tjocka läderarbetshandskar, skyddsglasögon och stabila skor med halkskydd. Handskar är en del av grundutrustningen.

Hur förvarar jag häckskäraren efter användning?

Sätt på skyddshöljet på bladet. Förvara verktyget på en torr plats, skyddad från regn och vatten, utom räckhåll för barn. Förvara det aldrig utomhus.

Vilka tillbehör finns till Dolmar HT42?

Rekommenderade tillbehör inkluderar en förlängningssladd, ett bladskydd, en remkrok för midjan, en remkrok för armen och en spånuppsamlare. Kontakta en auktoriserad DOLMAR-serviceverkstad för mer information.

Var kan jag reparera Dolmar HT42?

Alla reparationer, inspektioner och byten måste utföras av en auktoriserad DOLMAR-serviceverkstad med originaldelar. Detta garanterar verktygets säkerhet och tillförlitlighet.

BRUKSANVISNING HT42 DOLMAR

Bruksanvisning med säkerhetsanvisningar (sidan 49 - 53)

Läs igenom och förstå den här bruksanvisningen. Följ alltid säkerhetsåtgärderna i bruksanvisningen med säkerhetsanvisningar. Oaktsam användning kan orsaka allvarlig skada! Förvara bruksanvisningen för framtida bruk!

ADVARSEL!

Dubbel skyddsisolering

Dobbelt verneisolert

Vandret klipning (Fig. 2)

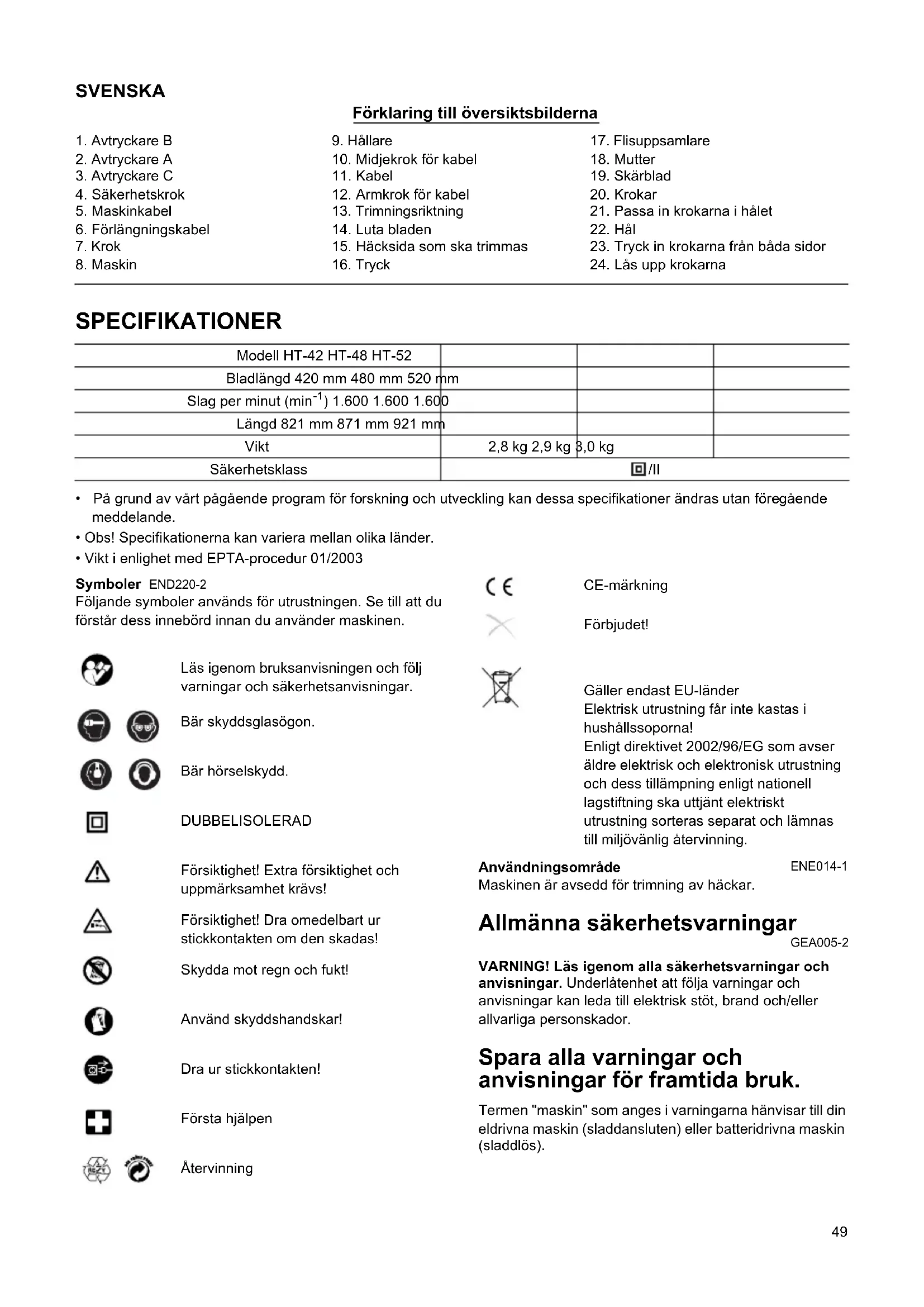

Förklaring till översiktsbilderna
1. Avtryckare B	9. Hållare	17. Flisuppsamlare
2. Avtryckare A	10. Midjekrok för kabel	18. Mutter
3. Avtryckare C	11. Kabel	19. Skärblad
4. Säkerhetskrok	12. Armkrok för kabel	20. Krokar
5. Maskinkabel	13. Trimningsriktning	21. Passa in krokarna i hålet
6. Förlängningskabel	14. Luta bladen	22. Hål
7. Krok	15. Häcksida som ska trimmas	23. Tryck in krokarna från båda sidor
8. Maskin	16. Tryck	24. Lås upp krokarna

SPECIFICATIONER

Modell HT-42 HT-48 HT-52
Bladlängd 420 mm 480 mm 520 mm
Slag per minut (min ^-1 ) 1.600 1.600 1.600
Längd 821 mm 871 mm 921 mm
Vikt	2,8 kg 2,9 kg	3,0 kg
Säkerhetsklass	☐/II

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Obs! Specifikationerna kan variera mellan olika länder.
  • Vikt i enlighet med EPTA-procedur 01/2003

Symboler END220-2

Följande symboler används för utrustningen. Se till att du förstår dess innebörd innan du använder maskinen.

Läs igenom bruksanvisningen och följ varningar och säkerhetsanvisningar.

Bär skyddsglasögon.

Bär hörselskydd.

DUBBELISOLERAD

Försiktighet! Extra försiktighet och uppmärksamhet krävs!

Försiktighet! Dra omedelbart ur stickkontakten om den skadas!

Skydda mot regn och fukt!

Använd skyddshandskar!

Dra ur stickkontakten!

Första hjälpen

Återvinning

CE

CE-märkning

Förbjudet!

Elektrisk utrustning får inte kastas i hushållssoporna!

Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänt elektriskt utrustning sorteras separat och lämnas till miljövänlig återvinning.

Användningsområde

ENE014-1

Maskinen är avsedd för trimning av häckar.

Allmänna säkerhetsvarningar

GEA005-2

WARNING! Läs igenom alla säkerhetsvarningar och anvisningar. Underlätenhet att följa varningar och anvisningar kan leda till elektrisk stöt, brand och/eller allvarliga personskador.

Spara alla varningar och anvisningar för framtida bruk.

Termen "maskin" som anges i varningarna hänvisar till din eldrivna maskin (sladdansluten) eller batteridrivna maskin (sladdlös).

Säkerhet vid arbetsplatsen

1. Håll arbetsplatsen väl rengjord och väl upplyst. Nedskräpade eller dåligt upplysta områden utgör en olycksrisk.
2. Använd inte maskinen i explosiva områden, som till exempel i närheten av lättantändliga vätskor, gaser eller damm. Maskinen skapar gnistor som kan antända dammet eller ångorna.
3. Håll barn och åskådare på avständ när du använder maskinen. Okoncentration kan innebära att du förlorar kontrollen över maskinen.

Elsäkerhet

1. Maskinens stickkontakt måste passa i uttaget. Modifiera inte kontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade maskiner. Omodifierade stickkontakter och passande uttag minskar risken för elektrisk stöt.

2. Undvik kroppskontakt med jordade ytor som till exempel rör, element, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jordad.

3. Utsätt inte maskinen för regn eller fukt. Vatten inuti maskinen ökar risken för elektriska stötar.

4. Tänk på att behandla sladden varsamt. Bär aldrig maskinen i sladden och dra aldrig i sladden när du ska dra ut stickkontakten ur el-uttaget. Håll sladden borta från stark värme, olja, vassa kanter eller rörliga delar. Skadade eller intrasslade kablar ökar risken för elektriska stötar.

5. När maskinen används utomhus bör en förlängningskabel för utomhusbruk användas. Om en sladd för utomhusbruk används minskar risken för elektriska stötar.

6. Om det är oundvikligt att använda maskinen på en fuktig plats ska en jordfelsbrytare (GFCI) användas. Användningen av en jordfelsbrytare (GFCI) minskar risken för elektrisk stöt.

Personlig säkerhet

1. Var vaksam, koncentrera dig på arbetet och använd maskinen förnuftigt. Använd inte maskinen när du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet kan resultera i allvarliga personskador.

2. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Att använda lämplig skyddsutrustning som till exempel dammask, halkfria skor, skyddshjälm eller hörselskydd minskar risken för personskador.

3. Förhindra oavsiktlig start. Kontrollera att avtryckaren är i off-läget innan maskinen ansluts till elnätet och/eller batteriet, plockas upp eller transporteras. Att bära maskinen med fingrarna på avtryckaren eller förse maskinen med ström när avtryckaren är intryckt, inbjuder till olyckor.

4. Ta bort eventuella justerings- eller skiftnycklar innan maskinen startas. En justerings- eller skiftnyckel som är ansluten till en roterande del av maskinen kan förorsaka personskador.

5. Sträck dig inte när du använder maskinen. Stå alltid stabilt och ha god balans. På detta sätt har du bättre kontroll över maskinen i oväntade situationer.

6. Klä dig rätt. Bär inte löst sittande kläder eller smycken. Se till att hår, kläder och handskar inte kommer för nära rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.

7. Om du använder enheter för dammutsugning och uppsamling ska du se till att de är rätt anslutna och fungerar på avsett sätt. Användning av utrustning för dammuppsamling minskar dammrelaterade risker.

Användning och underhåll av maskinen

1. Forcera inte maskinen. Använd rätt maskin för det aktuella arbetet. Korrekt maskin gör jobbet bättre och säkrare för det ändamål den är avsedd för.
2. Använd inte maskinen om den inte går att starta eller stänga av med avtryckaren. Maskiner som inte går att manövrera via avtryckaren är riskfyllda att använda och måste repareras.
3. Dra ut stickkontakten ur el-uttaget och/eller ta ut batteriet ur maskinen innan du gör justeringar på maskinen, byter tillbehör eller förvarar maskinen. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startas oavsiktligt.

4. Förvara maskinen utom räckhåll för barn och låt inte personer utan erfarenhet av maskinen eller som inte har tillgodogjort sig denna bruksanvisning använda den. Maskinen är farlig i händerna på en ovan användare.

5. Maskinunderhåll. Kontrollera om det finns misspassningar, skador eller annat som kan påverka maskinens drift. Kontrollera också att alla rörliga delar kan röra sig fritt. Om maskinen är trasig måste den repareras innan den används igen. Många olyckor sker på grund av eftersatt maskinunderhåll.

6. Håll skärverktyg vassa och rena. Det är mindre troligt att välskötta skärverktyg med vassa skärytor fastnar i arbetsmaterialet och den blir lättare att manövrera.

7. Använd maskinen, tillbehör och verktygsbits etc. i enlighet med denna bruksanvisning, med hänsyn till arbetsförhållanden och det arbete som ska utföras. Maskinen ska inte användas för annat än det den är avsedd för eftersom riskfyllda situationer då kan uppstå.

Service

1. Låt auktoriserad verkstad utföra service på din maskin och använd endast identiska reservdelar. Detta garanterar maskinens säkerhet.

2. Följ anvisningarna för smörjning och byte av tillbehör.

3. Håll handtagen torra, rena och fria från olja och smuts.

SPECIFIKA

SÄKERHETSANVISNINGAR GEB041-2

TÄNK PÅ att alltid följa säkerhetsanvisningarna för denna häcktrimmer även om du har stor erfarenhet av att använda den (genom frekvent användning). Ovarsam eller felaktig användning kan leda till allvarliga personskador.

1. Håll kroppen borta från skärbladet. Ta inte bort avklippt material och håll inte i materialet som ska

klippas av när bladen är i rörelse. Kontrollera så att strömbrytaren står i läget OFF vid borttagning av material som fastnat. Ett ögonblicks ouppmärksamhet vid användning av häcktrimmern kan resultera i allvarliga personskador.

1. Bär häcktrimmern i handtaget när skärbladet stannat helt. Vid transport eller förvaring av häcktrimmern ska alltid skärskyddet sitta på. Korrekt hantering av häcktrimmern minskar risken för möjlig personskada från skärbladen.

2. Håll kabeln borta från klippområdet. Under användningen kan kabeln döljas i buskar och oavsiktligt bli avklippt av skärbladet.

3. Använd inte häcktrimmern i regn eller under våta eller fuktiga förhållanden. Den elektriska motorn är inte vattentät.

4. Förstagångsanvändare ska låta en person som har erfarenhet av häcktrimning visa hur trimmern ska användas.

5. Häcktrimmern får inte användas av barn eller ungdomar under 18 år. Undantag kan göras för ungdomar över 16 år som genomgår utbildning och träning under övervakning av en utbildad expert.

6. Använd endast häcktrimmern när du är i god fysisk kondition. Om du är trött blir du ouppmärksam. Var speciellt försiktig vid arbetsdagens slut. Utför allt arbete noggrant och i lugnt tempo. Användaren är ansvarig för all skada på tredje person.

7. Använd aldrig trimmern om du är påverkad av alkohol, droger eller mediciner.

8. Kontrollera att strömspänningen och -frekvensen motsvarar de specifikationer som anges på identifieringsplåten. Vi rekommenderar användning av en jordfelsbrytare med en utlösningsström på 30 mA eller lägre, eller ett läckströmsskydd till jord.

9. Arbetshandskar av starkt läder är en del av grundutrustningen för häcktrimmern och måste alltid bäras när maskinen används. Använd också kraftiga skor med halksäkra sulor.

10. Innan du börjar att arbeta ska du kontrollera att trimmern är i bra och säkert skick. Kontrollera att skydden sitter fast ordentligt. Kontrollera också om det finns några skador på kabeln innan du börjar arbeta och byt ut den vid behov. Häcktrimmern får inte användas om den inte är fullständigt monterad.

11. Håll kabeln borta från klippområdet. Arbeta alltid på ett sådant sätt att förlängningskabeln är bakom dig.

12. Dra genast ut stickkontakten ur el-uttaget om kabeln skadas eller klipps av.

13. Se till att du står stadigt innan du börjar använda maskinen.

14. Håll ett stadigt tag i maskinen när du arbetar.

15. Stäng genast av motorn och dra ut stickkontakten ur el-uttaget om skärbladet skulle komma i kontakt med ett stängsel eller annat hårt objekt. Kontrollera om bladet är skadat och reparera det omedelbart om så är fallet.

16. Stänga alltid av trimmern och dra ut stickkontakten ur el-uttaget innan bladet kontrolleras, innan material tas bort som har fastnat i bladet eller om något fel ska åtgärdas.

17. Stäng av trimmern och dra ut stickkontakten ur eluttaget innan något underhållsarbete utförs.

18. Dra alltid ut stickkontakten när häcktrimmern flyttas till en annan plats, även under arbetet. Bär aldrig eller transportera trimmern när bladet löper. Ta aldrig tag i bladet med dina händer.

19. Rengör häcktrimmern och speciellt bladet efter användning, och innan trimmern förvaras för en längre period. Smörj bladet med lite olja och sätt på skyddet. Skyddet som medföljer enheten kan hängas på väggen vilket ger en säker och praktisk förvaring för häcktrimmern.
20. Förvara häcktrimmern med skyddet på, i ett torrt utrymme och utom räckhåll för barn. Förvara aldrig trimmern utomhus.

SPARA DESSA ANVISNINGAR.

WARNING!

OVARSAM hantering eller underlåtenhet att följa säkerhetsanvisningarna i denna bruksanvisning kan leda till allvarliga personskador.

FUNKTIONSBESKRIVNING

FÖRSIKTIGHET!

- Se alltid till att maskinen är avstängd och att stickkontakten är utdragen ur el-uttaget innan du justerar eller funktionskontrollerar maskinen.

Avtryckarens funktion (Fig. 1)

För din säkerhet är denna maskin utrustad med ett system bestående av tre avtryckare. Tryck in avtryckare B samtidigt som avtryckare A eller C trycks in för att starta maskinen. Släpp en av de två intryckta avtryckarna för att stänga av maskinen. I vilken ordningsföljd avtryckarna aktiveras är oviktigt eftersom maskinen endast startar när båda avtryckarna aktiveras.

Rakt skär (Fig. 2)

För att klippa häcken rakt ska avtryckarna A och B aktiveras.

Vertikalt skär (Fig. 3)

Klipp uppåt och tryck in avtryckare B och C med båda händerna och flytta maskinen framför dig.

MONTERING

FÖRSIKTIGHET!

- Se alltid till att maskinen är avstängd och stickkontakten är utdragen ur el-uttaget innan arbete utförs på maskinen.

Koppla in förlängningskabeln

FÖRSIKTIGHET!

- Kontrollera att förlängningskabeln inte är ansluten till el-uttaget. (Fig. 4)

När förlängningskabeln ansluts ska den fästas ihop med maskinens kabel i säkerhetskroken. Fäst kroken cirka 100 – 200 mm från anslutningen med förlängningskabeln. Detta hjälper att förebygga oavsiktlig frånkoppling.

Midjekrok för kabel

FÖRSIKTIGHET!

• Fäst inte midjekrokshållaren för kabel till annat än förlängningskabeln. Fäst den inte i ett läge närmare maskinen bortom säkerhetskroken. I annat fall kan det orsaka en olycka eller personskador.
• Fäst den ena säkerhetskroken ordentligt med maskinens kabel och den andra säkerhetskroken med förlängningskabeln. Att endast använda en av krokarna när du arbetar med maskinen kan orsaka en olycka eller personskada.

Midjekroken för kabel minimerar risken för att kabeln oavsiktligt klipps av pga löst hängande förlängningskabel.

(Fig. 5)

Tryck in eller dra ut kabeln genom hållarens öppning.

(Fig. 6)

FÖRSIKTIGHET!

- Forcera inte hållarens öppning. I annat fall kan den böjas och skadas.

Armkrok för kabel (tillbehör)

FÖRSIKTIGHET!

• Fäst inte armkrokshållaren för kabel till annat än förlängningskabeln. Fäst den inte i ett läge närmare maskinen bortom säkerhetskrokarna. I annat fall kan det orsaka en olycka eller personskador.
• Fäst den ena säkerhetskroken ordentligt med maskinens kabel och den andra säkerhetskroken med förlängningskabeln. Att endast använda en av krokarna när du arbetar med maskinen kan orsaka en olycka eller personskada.

Armkroken för kabel minimerar risken för att oavsiktligt klippa av kabeln pga löst hängande förlängningskabel.

(Fig. 7)

Fäst armkroken för kabel ordentligt runt din arm och trä igenom förlängningskabeln genom hållaren. Längden på armkrokens band är justerbar.

OBS!

• Trä inte igenom förlängningskabeln genom bandet.
• Forcera inte hållarens öppning. I annat fall kan den böjas och skadas.
• Att använda armkroken för kabel tillsammans med midjekroken för kabel underlättar mer.

DRIFT

FÖRSIKTIGHET!

• Var försiktig så att du inte kommer i kontakt med ett metallstängsel eller andra hårda objekt under trimningen. Bladet kommer att gå av och kan orsaka allvarliga skador.
• Att sträcka sig för längt med en häcktrimmer, särskilt från en stege är extremt farligt. Arbeta endast på ett fast och stadigt underlag.

Försök inte att klippa av grenar som är tjockare än 10 mm i diameter med denna trimmer. Dessa ska först klippas av med saxar ner till häcktrimmernivå. (Fig. 8)

FÖRSIKTIGHET!

- Klipp inte av döda träd eller liknande hårda objekt. I annat fall kan maskinen skadas.

Håll trimmern och tryck med båda händerna in avtryckarna A och B, och flytta maskinen framför dig. (Fig. 9)

Som en grundanvändning, luta bladen i trimningsriktningen och flytta maskinen lugnt och sakta med en hastighet av 3 – 4 sekunder per meter. (Fig. 10 och 11)

För att klippa övre delen av häcken jämnt underlättar det att binda ett snöre vid önskad häckhöjd och trimma längs med snöret. Använd det som en referenslina. (Fig. 12)

Att fästa flisuppsamlaren (tillbehör) på maskinen när häcken ska trimmas rakt kan förhindra att avklippta löv kastas iväg. (Fig. 13)

För att klippa en häcksida rakt, underlättar det om man klipper nerifrån och uppåt. (Fig. 14)

Trimma buxbom eller rhododendron nerifrån och uppåt för fin form och snyggt arbete. (Fig. 15)

Montering eller demontering av flisuppsamlare (tillbehör)

FÖRSIKTIGHET!

- Kontrollera alltid att maskinen är avstängd och att stickkontakten är utdragen ur el-uttaget innan flisuppsamlaren monteras eller demonteras.

OBS!

• Bär alltid handskar så att händerna inte kommer i direktkontakt med bladet när flisuppsamlaren ska bytas ut. I annat fall kan personskador uppstå.
• Se alltid till att ta bort bladskyddet innan du monterar flisuppsamlaren.
• Flisuppsamlaren tar emot avklippta löv och minskar mängden avklippta löv från att kastas iväg. Den kan monteras på båda sidor av maskinen.

Nu behöver flisuppsamlaren monteras så att dess krokar passar in i spåren på skärbladsenheten. (Fig. 16 och 17)

Tryck på flisuppsamlarens spak på båda sidor, så att krokarna låser upp, för att ta bort den. (Fig. 18)

FÖRSIKTIGHET!

- Bladskyddet (grundutrustning) kan inte monteras på maskinen när flisuppsamlaren är monterad. Innan du bär eller förvarar maskinen ska flisuppsamlaren demonteras och därefter ska bladskyddet monteras för att undvika att komma i beröring med bladet.

OBS!

• Kontrollera att flisuppsamlaren är ordentligt monterad före användningen.
• Försök aldrig att demontera flisuppsamlaren genom att trycka hårt på den när dess krokar är låsta i bladenhetens spår. Det kan skada den.

UNDERHÅLL

FÖRSIKTIGHET!

- Se alltid till att maskinen är avstängd och att stickkontakten är utdragen ur el-uttaget innan inspektion eller underhåll utförs.

Rengör maskinen genom att torka av damm med en torr eller tvåldoppad trasa.

FÖRSIKTIGHET!

- Använd inte bensin, thinner eller eldningsolja etc..

Skärbladsunderhåll

Smörj bladet före användningen och en gång i timmen under själva användningen med maskinolja eller liknande. Efter användningen ska damm tas bort från bladets båda sidor med en borste, torkas av med en trasa och sedan ska tillräckligt med lågviskös olja läggas på såsom maskinolja etc. och sprej-liknande smörjolja.

FÖRSIKTIGHET!

- Tvätta inte bladen i vatten. I annat fall kan det orsaka rost eller skada maskinen.

Förvaring

Sätt på bladskyddet på skärbladen så att bladen inte exponeras. Var noga med att förvara maskinen utom räckhåll för barn. Förvara maskinen på en plats som inte utsätts för vatten och regn. För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör reparationer, kontroll och utbyte av kolborstar samt övriga underhålls- och justeringsåtgärder utföras av ett auktoriserat DOLMAR servicecenter och med reservdelar från DOLMAR.

TILLBEHÖR

FÖRSIKTIGHET!

• Följande tillbehör och tillsatser rekommenderas för användning tillsammans med den DOLMAR-maskin som denna bruksanvisning avser. Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören eller tillsatserna för de syften de är avsedda.
  Kontakta ditt lokala DOLMAR servicecenter om du behöver ytterligare information om dessa tillbehör.
• Förlängningskabel
• Skärbladsskydd
• Säkerhetskrok
• Midjekrok för kabel
• Armkrok för kabel

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSEENH020-1

Undertecknad, deklarerar på uppdrag av DOLMAR att maskinen,

TYP:

HT-42, HT-48, HT-52

uppfyller standarder för säkerhet och hälsa enligt gällande EU-riktlinjer:

EUs riktlinje för maskiner 98/37/EC, Bulleremission 2000/14/EC, EU EMC-riktlinje 2004/108/EC.

Kraven enligt ovanstående EU-riktlinjer har i huvudsak implementerats enligt följande standarder: EN60745-2-15, EN 55014, EN61000. Konformitetsgodkännandet enligt 2000/14/EC har utförts av Annex V. Uppmätt ljudtrycksnivå ( L_pA ): 82,1 dB (A). Uppmätt ljudeffektnivå ( L_wa ) är 93 dB (A). Garanterad ljudeffektnivå är 96 dB (A).

Vibration

Det totala vibrationsvärdet (treaxlig vektorsumma) bestämt enligt EN60745-2-15:

Vibrationsemission (ah, D): 6,7 m/s²

Mättolerans (K): 1,5 m/s²

Hamburg, CE2009

DOLMAR GmbH

Tamiro Kishima Rainer Bergfeld VD VD

NORSK

Forklaring til oversikten
1. Startbryter B	9. Holder	17. Flisoppsamler
2. Startbryter A	10. Beltekrok	18. Mutter
3. Startbryter C	11. Ledning	19. Skjæreblad
4. Ledningskroker	12. Armstroppkrok	20. Kroker
5. Ledning fra maskinen	13. Trimmeretning	21. Plasser krokene i hullet
6. Skjøteledning	14. Vipp bladene	22. Hull
7. Hake	15. Hekkoverflate som skal trimmes	23. Trykk inn krokene på begge sider
8. Maskin	16. Trykk	24. Løsne krokene

SPESIFIKASJONER

Modell HT-42 HT-48 HT-52
Bladlengde 420 mm 480 mm 520 mm
Slag i minuttet (min ^-1 ) 1.600 1.600 1.600
Full lengde	821 mm 871 mm	921 mm
Nettovekt	2,8 kg 2,9 kg	3,0 kg
Sikkerhetsklasse	☐/II
