BRUKSANVISNING GCMT 4280 EINHELL

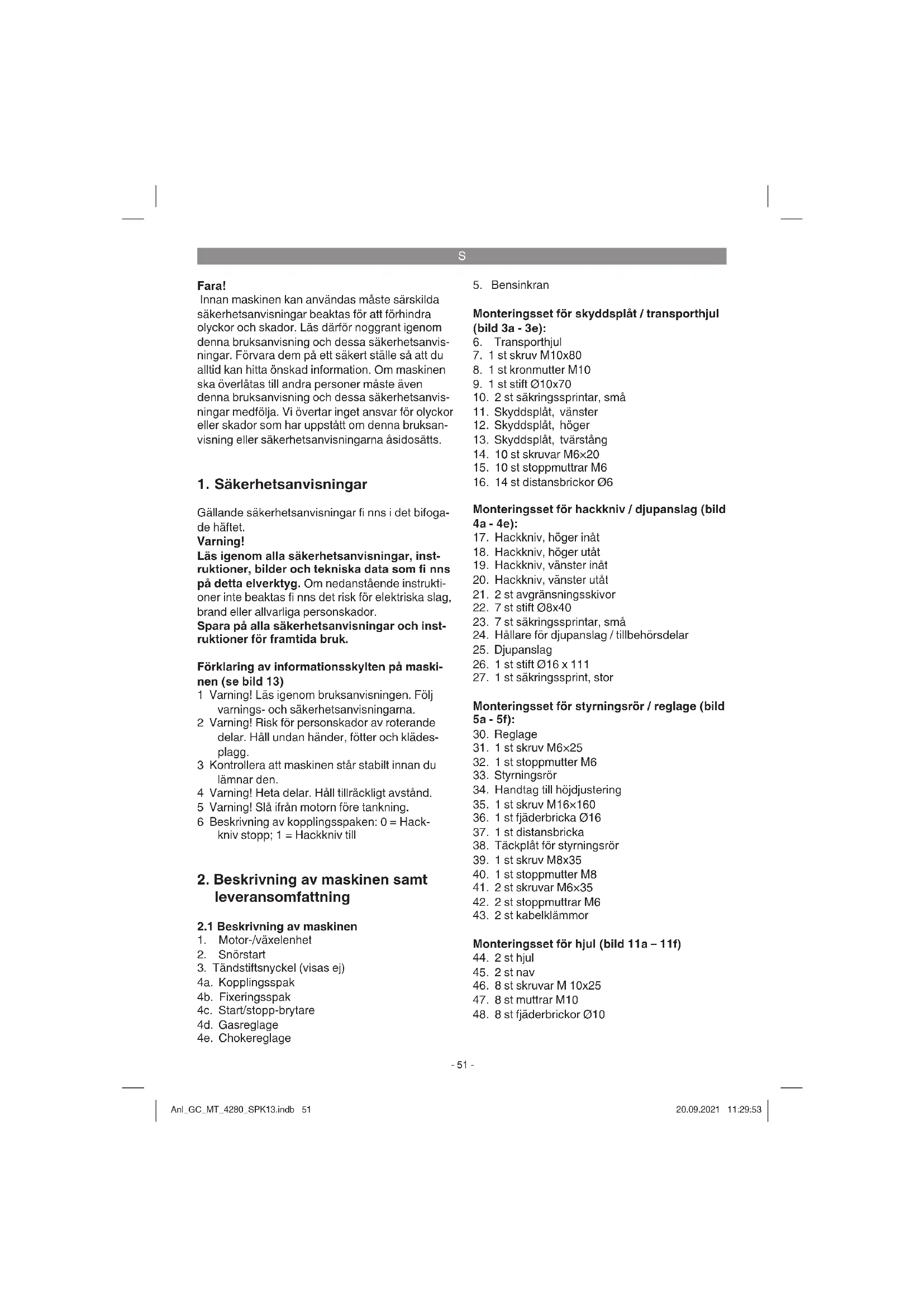

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk. Förklaring av informationsskylten på maski- nen (se bild 13) 1 Varning! Läs igenom bruksanvisningen. Följ varnings- och säkerhetsanvisningarna. 2 Varning! Risk för personskador av roterande delar. Håll undan händer, fötter och klädes- plagg. 3 Kontrollera att maskinen står stabilt innan du lämnar den. 4 Varning! Heta delar. Håll tillräckligt avstånd. 5 Varning! Slå ifrån motorn före tankning. 6 Beskrivning av kopplingsspaken: 0 = Hack- kniv stopp; 1 = Hackkniv till

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen

1. Motor-/växelenhet

3. Tändstiftsnyckel (visas ej)

Monteringsset för skyddsplåt / transporthjul (bild 3a - 3e):

11. Skyddsplåt, vänster

12. Skyddsplåt, höger

13. Skyddsplåt, tvärstång

Monteringsset för hackkniv / djupanslag (bild 4a - 4e):

17. Hackkniv, höger inåt

18. Hackkniv, höger utåt

19. Hackkniv, vänster inåt

20. Hackkniv, vänster utåt

21. 2 st avgränsningsskivor

24. Hållare för djupanslag / tillbehörsdelar

Monteringsset för styrningsrör / reglage (bild 5a - 5f):

34. Handtag till höjdjustering

35. 1 st skruv M16×160

36. 1 st fjäderbricka Ø16

37. 1 st distansbricka

38. Täckplåt för styrningsrör

43. 2 st kabelklämmor

Monteringsset för hjul (bild 11a – 11f)

48. 8 st fjäderbrickor Ø10

Tillbehör (bild 12a – 12d, ingår ej i leveran- sen)

49. Plog (ingår inte i leveransen)

50. Potatisplog (ingår inte i leveransen)

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Maskinen är avsedd för uppgrävning av rabatter och åkrar. Beakta tvunget begränsningarna som anges i de extra säkerhetsanvisningarna. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Märk: Monteringen måste genomföras av två personer. Montera skyddsplåt och transporthjul

1. Lägg fram de komponenter som beskrivs un-

der punkt 2.1 Beskrivning av maskinen.

2. Montera transporthjulet (6) på motor-/växe-

lenheten (1) enligt beskrivningen i bild 3c.

3. Montera skyddsplåten (4) och tvärstången

(13) enligt beskrivningen i bild 3d/3e. Montera hackkniv och djupanslag

1. Lägg fram de komponenter som beskrivs un-

der punkt 2.1 Beskrivning av maskinen.

2. Montera höger hackkniv (17/18), vänster

hackkniv (19/20) och avgränsningsskivorna (21) enligt beskrivningen i bild 4c/4d. Se till att den vassa sidan av hackkniven (bild 4d/pos. A) pekar i rotationsriktningen.

3. Montera djupanslaget (24/25) enligt beskriv-

ningen i bild 4e och fi xera det i detta läge med säkringssprinten. Innan du använder Anl_GC_MT_4280_SPK13.indb 52Anl_GC_MT_4280_SPK13.indb 52 20.09.2021 11:29:5320.09.2021 11:29:53S

maskinen rekommenderar vi att du ställer in djupanslaget på det mellersta av åtta möjliga lägen. Om arbetsdjupet behöver ändras, kan du skjuta djupanslaget uppåt eller nedåt. Montera styrningsrör och reglage

1. Lägg fram de komponenter som beskrivs un-

der punkt 2.1 Beskrivning av maskinen.

2. Montera styrningsröret (33) reglaget (30) en-

ligt beskrivningen i bild 5c.

3. Montera skyddsplåten till styrningsröret (38)

och kabelklämman (43) enligt beskrivningen i bild 5f. Montera hjulen

1. Lägg fram de komponenter som beskrivs un-

der punkt 2.1 Beskrivning av maskinen.

2. Montera hjulen (44) och navet (45) enligt

beskrivningen i bild 11a-11f. Obs! Fyll på motorolja och bränsle inför första driftstart (7.2)

Kontrollera mängden bränsle och motorolja, fyll på vid behov.

Fyll på växeln med olja (7.2).

Kontrollera att tändkabeln sitter fast vid tänd- stiftet.

Kontrollera omgivningen runt om jordfräsen.

Ställ in djupanslaget (bild 4e / pos. 25) på rätt höjd och säkra med sprinten.

Sväng upp transporthjulet och se till att spärr- stiftet i hållaren har snäppts in framtill (bild 6a).

Ställ in styrningsröret så att det passar till din kroppslängd. Lossa på handtaget till höjdjus- teringen (bild 5c), ställ in konsolen och dra sedan åt skruvarna på nytt.

För att ta knivarna i drift ska spärrspaken 4b tryckas ned, kopplingsspaken 4a dras åt och därefter hållas i detta läge (bild 6b). Efter att du släppt kopplingsspaken stannar knivarna (om de inte stannar genast måste du justera in kopplingsvajern, 7.2.4).

För att skifta till en annan växel ska kopplings- spaken (4a) släppas. Växeln har nu kopplats loss från motorn. Lägg in avsedd växel med reglaget (30) (bild 7c): R = bakåt 0 = tomgång 2 = 2:a växeln 1 = 1:a växeln Varning! Risk för personskador vid körning bakåt! Maskinen rör sig mot användaren. Starta motorn

Kontrollera att tändkabeln har anslutits till tändstiftet.

Ställ start/stopp-brytaren (4c) i läge ”ON”.

Ställ chokereglaget (4e) i läge IØI.

Starta motorn med snörstarten (2). Dra or- dentligt i handtaget. Om motorn inte startar måste du åt reglaget igen.

Skjut tillbaka chokereglaget (4e) efter att motorn har startat.

Ställ gasreglaget (4d) i läge för avsett varvtal. Obs! När du startar med snörstarten fi nns det risk för rekyler som förorsakas av motorn som startar upp. Var försiktig så att du inte skadar handen. Bär skyddshandskar när du startar generatorn. Märk! Låt inte snöret slå tillbaka plötsligt. Märk! Vid kallt väder måste du ev. försöka fl era gånger innan motorn startar. Stoppa motorn Ställ start/stopp-spaken (4c) för motorn i läge STOP.

7. Rengöring, underhåll, förvaring

och reservdelsbeställning Fara! Dra alltid ut tändstiftskontakten före alla rengö- rings- och underhållsarbeten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga Anl_GC_MT_4280_SPK13.indb 53Anl_GC_MT_4280_SPK13.indb 53 20.09.2021 11:29:5420.09.2021 11:29:54S

vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Obs! Slå genast ifrån maskinen och kontakta din service-station:

Om motorn verkar vara överbelastad eller har feltändningar.

Mer information finns under punkt 4. Tekniska data och servicehäfte för bensindrivna maski- ner.

Kontrollera luftfiltret och filteroljan inför varje användning, byt ut vid behov.

Använd inte bensin eller aggressiva rengö- ringsmedel för att rengöra elementet. Om filterelementet har mättats starkt med olja ska oljan tryckas ut.

Om filterelementet (A) är mycket smutsigt eller skadat ska det bytas ut.

Fyll på motorolja i luftfilterlådan (B) upp till markeringen (C). Var försiktig och tippa inte arbetsutrustningen överdrivet mycket efter- som olja då kan rinna ut ur luftfilterlådan.

Montera samman i omvänd ordningsföljd.

7.2.2 Underhålla tändstift

Kontrollera om tändstiftet är smutsigt för första gången efter 10 drifttimmar. Rengör det vid behov med en trådborste av koppar. Utför därefter un- derhåll på tändstiftet var 50:e drifttimme.

Dra av tändstiftskontakten (bild 9) med en vridande rörelse.

Ta av tändstiftet (bild 9/pos. D) med bifogad tändstiftsnyckel.

Montera samman i omvänd ordningsföljd.

7.2.3 Byta olja / kontrollera oljenivån i bensin-

motorn (före varje användning) Motoroljan bör bytas ut medan motorn fortfarande är driftsvarm.

Ta ut oljemätstickan (bild 10a / pos. E) och oljeavtappningspluggen (bild 10b / pos. F).

Tappa av den varma motoroljan i en uppsam- lingsbehållare.

Fyll på motorolja upp till den översta marke- ringen på oljestickan (bild 10c/H).

Obs! Skruva inte in oljestickan när du ska kontrollera oljenivån, utan skjut endast in den till gängorna (H = max. / L= min.).

Avfallshantera den förbrukade oljan enligt gällande föreskrifter.

7.2.4 Ställa in bowdenvajrar

I arbetsläget ska kopplingsspaken kunna tryckas mot skjutbygeln utan att mycket kraft behövs. Om vajern är alltför hårt spänd måste den förlängas. Lossa på kontramuttern mittemot huvudvajern, förläng skruvförbindningen och dra sedan åt kon- tramuttern åt (se bild 6b/pos. G). Om knivarna inte längre roterar måste skruvförbindningen kortas (på motsvarande sätt enligt beskrivningen ovan).

7.2.5 Byta olja / kontrollera oljenivån i jord-

fräsens växel (optisk kontroll inför varje användning) Oljan bör bytas ut medan växeln är driftsvarm. Första gången efter 20 tim drifttid, därefter var 50:e tim.

Öppna oljelocket (bild 2, G) och oljeavtapp- ningspluggen (bild 2, E). Tappa av den varma oljan i en uppsamlingsbehållare.

Avfallshantera den förbrukade oljan enligt gällande föreskrifter. Växeln drivs av en kilrem. Vid behov kan växeln även repareras. Kontakta vår kundtjänst i sådana fall.

Töm bränsletanken innan maskinen ska tas ur drift under längre tid. Rengör maskinen och stryk in alla metalldelar med en tunn oljefi lm som ska skydda mot rostbildning. Förvara maskinen i ett rent och torrt utrymme.

7.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com Anl_GC_MT_4280_SPK13.indb 54Anl_GC_MT_4280_SPK13.indb 54 20.09.2021 11:29:5420.09.2021 11:29:54S

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns. Eftertryck eller annan duplicering av dokumenta- tion och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_GC_MT_4280_SPK13.indb 55Anl_GC_MT_4280_SPK13.indb 55 20.09.2021 11:29:5420.09.2021 11:29:54S

Varning! Slå först ifrån motorn och dra av tändstiftskontakten innan du gör inspektioner eller justeringar. Varning! Om motorn har kört ett par minuter efter justering eller reparation måste du tänka på att avgas- röret och andra delar är heta. Rör alltså inte vid dessa delar eftersom det fi nns risk för brännskador. Störning Möjliga orsaker Åtgärder Instabil drift, maski- nen vibrerar kraftigt - Lösa skruvar - Tändstiftet defekt - Kontrollera skruvarna - Byt ut tändstiftet Motorn kör ej - Tändstiftet defekt - Bränsletanken tom - Byt ut tändstiftet - Fyll på bränsle Motorn kör instabilt - Luftfi ltret smutsigt - Tändstiftet smutsigt, defekt - Rengör luftfi ltret - Rengör, byt ut tändstiftet Drivkraften avtar - För stort spelrum i kopplingen - Lös kilrem - Ställ in kopplingsvajern - Kontakta behörig kundtjänst Motorn kan inte starta eller stannar efter kort tid - Tändstiftet är sotigt - Inget bränsle - Rengör tändstiftet - Fyll på bränsle Anl_GC_MT_4280_SPK13.indb 56Anl_GC_MT_4280_SPK13.indb 56 20.09.2021 11:29:5420.09.2021 11:29:54S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Tändstift, luftfi lter, fräskniv, kilrem, koppling, bränslefi lter Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GC_MT_4280_SPK13.indb 57Anl_GC_MT_4280_SPK13.indb 57 20.09.2021 11:29:5420.09.2021 11:29:54S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GC_MT_4280_SPK13.indb 58Anl_GC_MT_4280_SPK13.indb 58 20.09.2021 11:29:5520.09.2021 11:29:55CZ
