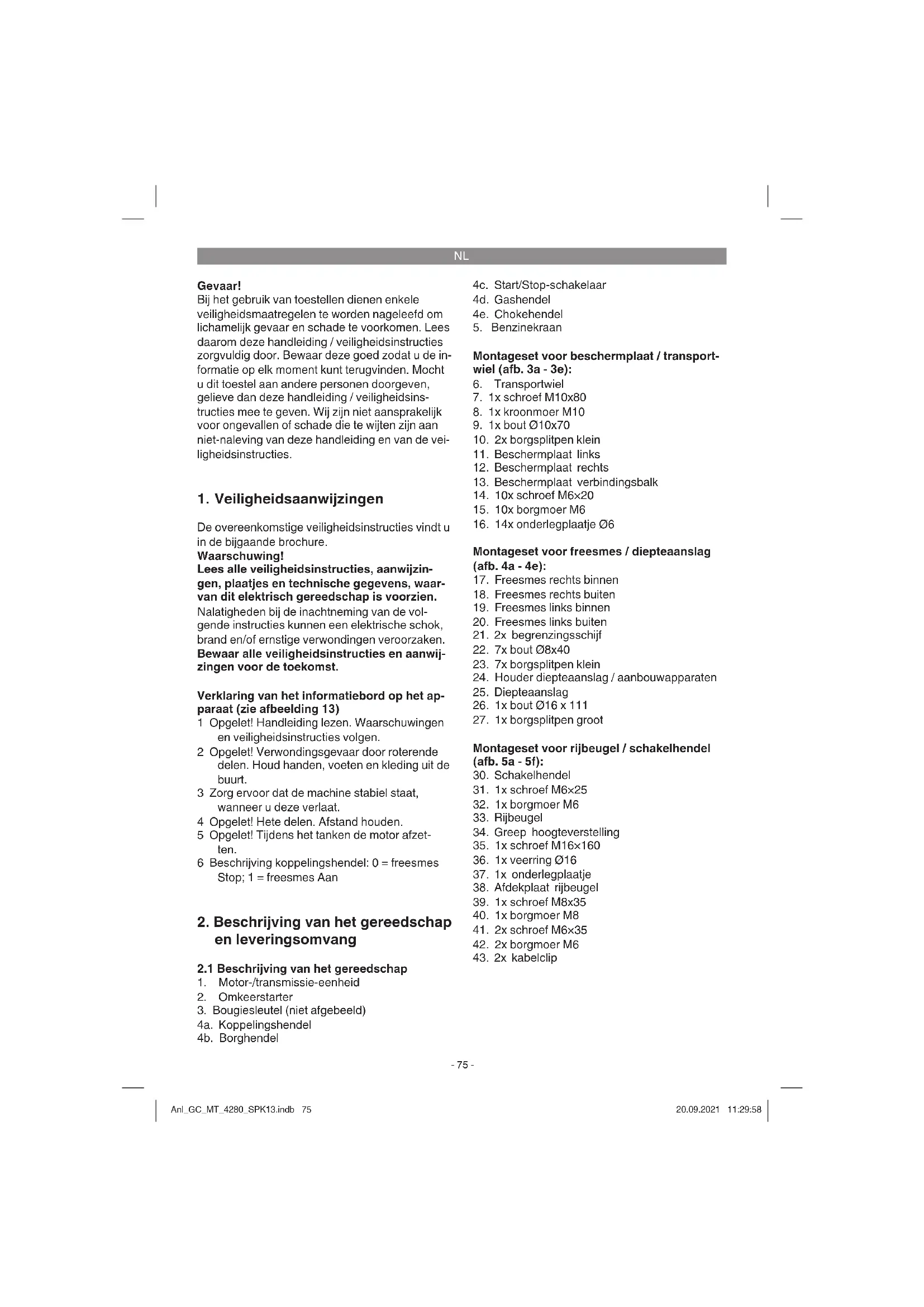

GEBRUIKSAANWIJZING GCMT 4280 EINHELL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst. Verklaring van het informatiebord op het ap- paraat (zie afbeelding 13) 1 Opgelet! Handleiding lezen. Waarschuwingen en veiligheidsinstructies volgen. 2 Opgelet! Verwondingsgevaar door roterende delen. Houd handen, voeten en kleding uit de buurt. 3 Zorg ervoor dat de machine stabiel staat, wanneer u deze verlaat. 4 Opgelet! Hete delen. Afstand houden. 5 Opgelet! Tijdens het tanken de motor afzet- ten. 6 Beschrijving koppelingshendel: 0 = freesmes Stop; 1 = freesmes Aan

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

3. Bougiesleutel (niet afgebeeld)

Montageset voor beschermplaat / transport- wiel (afb. 3a - 3e):

11. Beschermplaat links

12. Beschermplaat rechts

13. Beschermplaat verbindingsbalk

16. 14x onderlegplaatje Ø6

Montageset voor freesmes / diepteaanslag (afb. 4a - 4e):

21. 2x begrenzingsschijf

24. Houder diepteaanslag / aanbouwapparaten

Montageset voor rijbeugel / schakelhendel (afb. 5a - 5f):

37. 1x onderlegplaatje

38. Afdekplaat rijbeugel

Toebehoren (afb.12a - 12d, niet meegeleverd)

49. Ploeg (niet meegeleverd)

50. Aardappelploeg (niet meegeleverd)

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Veiligheidsinstructies

3. Reglementair gebruik

Het apparaat is geschikt om bieten en akkers om te graven. Houd absoluut rekening met de beper- kingen vermeld in de aanvullende veiligheidsins- tructies. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Aanwijzing: voor de montage zijn twee perso- nen nodig! Montage beschermplaat en transportwiel

1. Leg de onderdelen klaar zoals beschreven

onder punt 2.1 Omvang van de levering.

2. Transportwiel (6) monteren aan motor-/trans-

missie-eenheid (1) zoals getoond in afb. 3c.

3. Beschermplaat (4) en verbindingsbalk (13)

Montage freesmes en diepteaanslag

1. Leg de onderdelen klaar zoals beschreven

onder punt 2.1 Omvang van de levering.

2. Freesmes rechts (17/18), freesmes links

(19/20) en begrenzingsschijven (21) monte- ren zoals getoond in afb. 4c/4d. Let er daarbij op dat de scherpe kant van het freesmes (afb. 4d, pos. A) in draairichting wijst.

3. Diepteaanslag (24/25) monteren zoals ge-

toond in afb. 4e en met splitpen borgen in de gewenste positie. Bij het begin van het werk raden wij aan om de diepteaanslag te fi xeren in de middelste van de 8 mogelijke posities. Als de werkdiepte moet worden veranderd, dan verschuift u de positie van de dieptea- anslag naar boven of beneden. Montage rijbeugel en schakelhendel

1. Leg de onderdelen klaar zoals beschreven

onder punt 2.1 Omvang van de levering.

2. Rijbeugel (33) en schakelhendel (30) monte-

ren zoals getoond in afb. 5c.

3. Afdekplaat (38) en kabelclip (43) monteren

zoals getoond in afb. 5f. Montage wielen

1. Leg de onderdelen klaar zoals beschreven

onder punt 2.1 Omvang van de levering.

2. Wielen (44) en naaf (45) monteren zoals ge-

toond in afb. 11a-11f. Opgelet! Bij eerste inbedrijfstelling moet motorolie en brandstof worden gevuld (7.2).

Brandstof- en motoroliepeil controleren, even- tueel bijvullen.

Luchtfilter vullen met olie (7.2).

Transmissie vullen met olie (7.2).

De onmiddellijke omgeving van de motorfrees inspecteren.

Diepteaanslag (afb. 4e, pos. 25) instellen op de juiste hoogte en borgen met de splitpen.

Transportwiel naar boven zwenken en erop letten dat de bout van het arrêt in de adapter naar voor is vastgeklikt (afb. 6a).

U kunt de rijbeugel instellen al naargelang lichaamsgrootte. Daarvoor de greep hoogte- verstelling (afb. 5c) loszetten, console instel- len en schroeven weer vastdraaien.

Om de freessterren in bedrijf te stellen de borghendel 4b activeren, de koppelingshen- del 4a aantrekken en vasthouden (afb. 6b). Na loslaten van de koppelingshendel blijven de freessterren staan (mochten deze niet blij- ven staan, koppelingskabel bijstellen (7.2.4)).

Om het schakelniveau van de transmissie te veranderen laat u de koppelingshendel (4a) los, de transmissie is ontkoppeld van de mo- tor. Leg het gewenste schakelniveau in met de schakelhendel (30) (afb. 7c): R = achteruit 0 = stationair 2 = 2e versnelling 1 = 1e versnelling Waarschuwing! Verwondingsgevaar bij het achteruitrijden! De machine beweegt zich naar de bediener toe. Motor starten

Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.

De motor starten met de omkeerstarter (2); hiervoor krachtig aan de greep trekken. Mocht de motor niet aanslaan, opnieuw flink aan de greep trekken.

Chokehendel (4e) na het starten van de mo- tor weer terugschuiven.

Gashendel (4d) in positie brengen voor het gewenste toerental. Opgelet! Bij het starten met de omkeerstarter kan het door plotselinge terugslag, veroorzaakt door de aanlo- pende motor, tot handletsel komen. Draag bij het starten veiligheidshandschoenen. Aanwijzing! De trekkabel niet laten terugsprin- gen. Aanwijzing! Bij koel weer kan het vereist zijn om de startpoging meermaals te herhalen. Motor stoppen Zet de motor Start/Stop-hendel (4c) in positie STOP. Anl_GC_MT_4280_SPK13.indb 77Anl_GC_MT_4280_SPK13.indb 77 20.09.2021 11:29:5920.09.2021 11:29:59NL

7. Reiniging, onderhoud, opslag en

bestelling van onderdelen Gevaar! Trek vóór alle reinigings- en onderhoudswerk- zaamheden de bougiestekker uit.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

Opgelet: zet het apparaat meteen af en wend u tot een geautoriseerde speciaalzaak:

Bij ongewone trillingen of geluiden.

Wanneer de motor overbelast lijkt of niet goed ontsteekt.

Meer informatie vindt u onder punt 4. Techni- sche gegevens en serviceboekje voor benzi- ne apparaten.

7.2.1 Luchtfi lter onderhouden

Luchtfilter en filterolie vóór elk gebruik contro- leren, luchtfilter reinigen, indien nodig vervan- gen.

Neem het filterelement (afb. 8a-8b) eruit.

Om het element te reinigen mogen geen scherpe reinigingsmiddelen of benzine wor- den gebruikt. Als het filterelement sterk vol is gezogen met olie, druk de olie dan eruit.

Bij sterke vervuiling of beschadiging vervangt u het filterelement (A).

Giet motorolie in de luchtfilterkast (B) tot aan de markering (C). Let erop het apparaat niet te ver te kantelen, omdat er dan olie uit de luchtfilterkast zou lopen.

De montage gebeurt in omgekeerde volgor- de.

7.2.2 Bougie onderhouden

Controleer de bougie voor het eerst na 10 bedrijf- suren op vervuiling en reinig deze eventueel met een borstel van koperdraad. Daarna de bougie om de 50 bedrijfsuren onderhouden.

Trek de bougiestekker (afb. 9) met een draai- beweging eraf.

Verwijder de bougie (afb. 9, pos. D) met de meegeleverde bougiesleutel.

De montage gebeurt in omgekeerde volgor- de.

7.2.3 Benzinemotor, olieverversing / oliepeil

controleren (vóór elk gebruik) Het valt aan te bevelen de motorolie te verversen als de motor warm is.

Warme motorolie aflaten in een opvangreser- voir.

Motorolie erin gieten tot aan de bovenste markering van de oliepeilstok (afb. 10c/H).

Opgelet: oliepeilstok om het oliepeil te cont- roleren niet erin schroeven, maar slechts tot aan de schroefdraad erin steken (H = Max. / L= Min.).

De oude olie moet zoals voorgeschreven wor- den verwerkt.

7.2.4 Instellen van de bowdenkabels

In de werkstand moet de koppelingshendel met geringe krachtsinspanning tot aan de schuifbeu- gel omlaag gedrukt kunnen worden. Wanneer de bowdenkabel daarbij te strak is gespannen, dan moet deze langer worden ingesteld. Daartoe draait u de contramoer tegenover de hoofdtrek- kabel los, verlengt u de schroefverbinding en draait u vervolgens de contramoer weer vast (zie afb. 6b, pos. G). Indien de freessterren niet meer roteren, dan moet de schroefverbinding (analoog zoals hierboven beschreven) worden verkort.

7.2.5 Transmissie van de motorfrees, oliever-

versing / controle op olieverlies (zicht- controle vóór elk gebruik) De olieverversing moet worden uitgevoerd bij bedrijfswarme transmissie. Voor de eerste keer na een bedrijfstijd van 20h, daarna om de 50h.

Afsluitdeksel afb. 2 (G) en aftapplug afb. 2 (E) openen. Warme olie aflaten in een opvangre- servoir.

De oude olie moet zoals voorgeschreven wor- den verwerkt. Anl_GC_MT_4280_SPK13.indb 78Anl_GC_MT_4280_SPK13.indb 78 20.09.2021 11:29:5920.09.2021 11:29:59NL

De transmissie wordt aangedreven via een V- riem. De transmissie kan eventueel worden gere- pareerd. Wend u hiervoor tot de klantendienst.

Maak de brandstoftank leeg, voordat u het ap- paraat langere tijd buiten bedrijf stelt. Reinig het apparaat en breng op alle metalen delen een dunne oliefi lm aan om deze te beschermen tegen corrosie. Berg het apparaat op in een schone en droge ruimte.

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_GC_MT_4280_SPK13.indb 79Anl_GC_MT_4280_SPK13.indb 79 20.09.2021 11:29:5920.09.2021 11:29:59NL

Waarschuwing: eerst de motor afzetten en de ontstekingskabel aftrekken voordat onderhouds- of jus- teerwerkzaamheden worden uitgevoerd. Waarschuwing: als de motor na een justering of herstelling enkele minuten gedraaid heeft, denk eraan dat de uitlaat en andere onderdelen warm zijn. Dus niet aanraken om brandwonden te voorkomen. Storing Mogelijke oorzaken Verhelpen Machine loopt onrustig of vibreert hevig - Schroeven los - Bougie defect - Schroeven controleren - Bougie vervangen Motor draait niet - Bougie defect - Brandstoftank leeg - Bougie vervangen - Brandstof ingieten Motor draait onre- gelmatig - Luchtfi lter vervuild - Bougie vervuild, defect - Luchtfi lter schoonmaken - Bougie reinigen, vervangen Aandrijfvermogen gaat achteruit - Koppelingsspeling te groot - V-snaar los - Koppelingskabel afstellen - Naar de geautoriseerde klantenser- vice gaan Motor kan niet wor- den gestart of slaat na korte tijd af - Bougie zit vol roet - Geen brandstof - Bougie schoonmaken - Brandstof bijvullen Anl_GC_MT_4280_SPK13.indb 80Anl_GC_MT_4280_SPK13.indb 80 20.09.2021 11:30:0020.09.2021 11:30:00NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Bougie, luchtfi lter, hakmes, v-snaar, koppeling, brandstoffi lter Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GC_MT_4280_SPK13.indb 81Anl_GC_MT_4280_SPK13.indb 81 20.09.2021 11:30:0020.09.2021 11:30:00NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GC_MT_4280_SPK13.indb 82Anl_GC_MT_4280_SPK13.indb 82 20.09.2021 11:30:0020.09.2021 11:30:00E
