NÁVOD NA OBSLUHU GCMT 4280 EINHELL

48. 8× pružný kroužek Ø10

Nebezpečenstvo! Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento ná- vod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vz- niknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

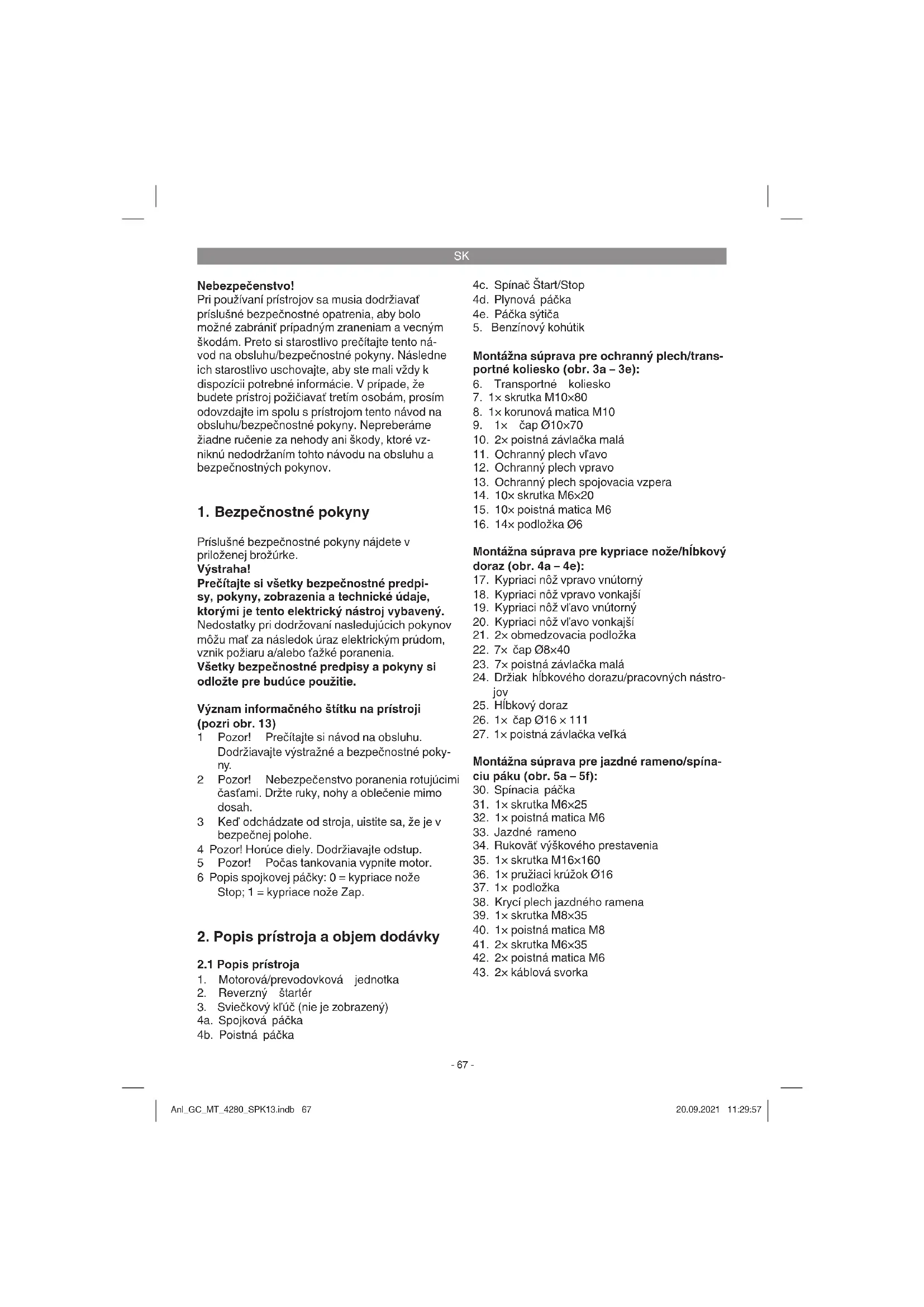

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke. Výstraha! Prečítajte si všetky bezpečnostné predpi- sy, pokyny, zobrazenia a technické údaje, ktorými je tento elektrický nástroj vybavený. Nedostatky pri dodržovaní nasledujúcich pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie. Význam informačného štítku na prístroji (pozri obr. 13) 1 Pozor! Prečítajte si návod na obsluhu. Dodržiavajte výstražné a bezpečnostné poky- ny. 2 Pozor! Nebezpečenstvo poranenia rotujúcimi časťami. Držte ruky, nohy a oblečenie mimo dosah. 3 Keď odchádzate od stroja, uistite sa, že je v bezpečnej polohe. 4 Pozor! Horúce diely. Dodržiavajte odstup. 5 Pozor! Počas tankovania vypnite motor. 6 Popis spojkovej páčky: 0 = kypriace nože Stop; 1 = kypriace nože Zap.

2. Popis prístroja a objem dodávky

3. Sviečkový kľúč (nie je zobrazený)

Montážna súprava pre ochranný plech/trans- portné koliesko (obr. 3a – 3e):

11. Ochranný plech vľavo

12. Ochranný plech vpravo

13. Ochranný plech spojovacia vzpera

Montážna súprava pre kypriace nože/hĺbkový doraz (obr. 4a – 4e):

17. Kypriaci nôž vpravo vnútorný

18. Kypriaci nôž vpravo vonkajší

19. Kypriaci nôž vľavo vnútorný

20. Kypriaci nôž vľavo vonkajší

24. Držiak hĺbkového dorazu/pracovných nástro-

Montážna súprava pre jazdné rameno/spína- ciu páku (obr. 5a – 5f):

34. Rukoväť výškového prestavenia

38. Krycí plech jazdného ramena

Montážna súprava kolies (obr. 11a– 11f)

48. 8× pružiaci krúžok Ø10

Príslušenstvo (obr.12a – 12d nie je súčasťou dodávky)

49. Radlica (nie je súčasťou dodávky)

50. Vyorávač zemiakov (nie je súčasťou dodávky)

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Odstráňte obalový materiál ako aj obalové/ transportné poistky (pokiaľ sú obsiahnuté).

Skontrolujte, či nedošlo k poškodeniu prístro- ja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca záručnej doby. Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Prístroj je určený na kyprenie záhonov a rolí. Bezpodmienečne dbajte na obmedzenia v dodatočných bezpečnostných pokynoch. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obslu- hujúca osoba, nie však výrobca. Prosím berte ohľad na skutočnosť, že naše príst- roje neboli svojim určením konštruované na profe- sionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, reme- selníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Upozornenie: Na montáž sú potrebné dve osoby! Montáž ochranného plechu a transportného kolieska

1. Pripravte si konštrukčné diely podľa popisu v

rovú/prevodovkovú jednotku (1) podľa zobra- zenia na obr. 3c.

Montáž kypriacich nožov a hĺbkového dorazu

1. Pripravte si konštrukčné diely podľa popisu v

bode 2.1 Rozsah dodávky.

2. Podľa zobrazenia na obr. 4c/4d namontujte

kypriace nože vpravo (17/18), kypriace nože vľavo (19/20) a obmedzovacie podložky (21). Dbajte pritom na to, aby ostrá strana kypri- aceho noža (obr. 4d/poz. A) smerovala do smeru otáčania.

3. Hĺbkový doraz (24/25) namontujte podľa

zobrazenia na obr. 4e a jeho polohu zaistite pomocou poistnej závlačky. Odporúčame, aby ste pri začatí práce hĺbkový doraz zafi xo- vali v strednej z 8 možných polôh. Ak chcete zmeniť pracovnú hĺbku, posuňte polohu hĺbkového dorazu smerom nahor alebo nadol. Montáž jazdného ramena a spínacej páčky

1. Pripravte si konštrukčné diely podľa popisu v

páku (30) podľa zobrazenia na obr. 5c.

3. Namontujte ochranný plech jazdného ramena

(38) a káblovú svorku (43) podľa zobrazenia na obr. 5f. Montáž kolies

1. Pripravte si konštrukčné diely podľa popisu v

tak, ako je to zobrazené na obr. 11a – 11f. Pozor! Pri prvom uvedení do prevádzky musí byť naplnený motorový olej a palivo (7.2).

Presvedčte sa o tom, že je kábel zapaľovania správne umiestnený na zapaľovacej sviečke.

Posúďte vhodnosť bezprostredného okolia motorovej plečky.

Jazdné rameno môžete nastaviť v závislosti od vašej výšky. Uvoľnite rukoväť výškového prestavenia (obr. 5c), nastavte konzolu a skrutky znovu pevne zaskrutkujte.

Ak chcete uviesť do prevádzky kypriace hviezdice, poistnú páčku 4b stlačte, spojko- vú páčku 4a potiahnite a držte (obr. 6b). Po uvoľnení spojkovej páčky ostanú kypriace hviezdice stáť (v prípade, že by hviezdice neostali stáť, je potrebné nastaviť lanko spo- jky 7.2.4).

Ak chcete zmeniť prevodový rýchlostný stupeň, pustite spojkovú páčku (4a), prevo- dovka sa odpojí od motora. Pomocou spína- cej páky (30) nastavte požadovaný rýchlostný stupeň (obr. 7c): R = spätný chod 0 = voľnobeh 2 = 2. Rýchlostný stupeň 1 = 1. Rýchlostný stupeň Výstraha! Nebezpečenstvo zranenia pri jazde dozadu! Stroj sa pohybuje smerom k obslu- hujúcej osobe. Naštartovanie motora

Presvedčite sa o tom, že je kábel zapaľovania správne zapojený na zapaľovacej sviečke.

Otvorte benzínový ventil (5).

Naštartujte motor pomocou reverzného štartéra (2); ak tak chcete urobiť, silne zatiah- nite za rukoväť. Ak motor nenaštartuje, znovu zatiahnite za rukoväť

Páčku sýtiča (4e) po naštartovaní motora opäť posuňte naspäť.

Plynovú páčku (4d) nastavte do polohy pre požadovaný počet otáčok. Pozor! Pri štartovaní pomocou reverzného štartéra môže náhlym spätným nárazom, spôsobeným rozbie- hajúcim sa motorom, dôjsť k poraneniam ruky. Pri štartovaní motora noste ochranné rukavice. Upozornenie! Nedovoľte, aby sa lankové vede- nie vymrštilo naspäť. Upozornenie! Pri chladnom počasí môže byť potrebné zopakovať proces štartovania aj niekoľkokrát. Zastavenie motora Páčku pre spustenie/zastavenie motora (4c) nas- tavte do polohy STOP. Anl_GC_MT_4280_SPK13.indb 69Anl_GC_MT_4280_SPK13.indb 69 20.09.2021 11:29:5720.09.2021 11:29:57SK

objednanie náhradných dielov Nebezpečenstvo! Pred všetkými čistiacimi a údržbovými prácami vytiahnite koncovku zapaľovacej sviečky.

Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utier- kou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

Odporúčame, aby ste prístroj čistili priamo po každom použití.

Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace pros- triedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

Pozor: Bezodkladne odstavte prístroj a obráťte sa na vášho autorizovaného odbor- ného predajcu:

Pri neobvyklých vibráciách alebo zvukoch prístroja.

Ak sa zdá, že je motor preťažený alebo má chybné zapaľovanie.

Ďalšie informácie nájdete v bode 4. Technické údaje a servisná knižka pre benzínové príst- roje.

Vyberte filtračný prvok (obr. 8a – 8b).

Na čistenie tohto prvku sa nesmú používať drsné čistiace prostriedky ani benzín. Ak je filtračný prvok silne nasiaknutý olejom, olej vytlačte.

Pri silnom znečistení alebo poškodení vymeňte filtračný prvok (A).

Do telesa vzduchového filtra (B) naplňte mo- torový olej po značku (C). Dávajte pozor, aby ste pracovný nástroj príliš nenaklonili, aby z telesa filtračného prvku nevytekal olej.

7.2.2 Údržba zapaľovacej sviečky

Skontrolujte znečistenie zapaľovacej sviečky po prvýkrát po 10 prevádzkových hodinách a vyčistite ju v prípade potreby medenou drôte- nou kefkou. Potom čistite zapaľovacie sviečky každých 50 prevádzkových hodín.

Odstráňte koncovku zapaľovacej sviečky (obr. 9) otočným pohybom.

Vyberte zapaľovaciu sviečku (obr. 9/poz. D) pomocou priloženého sviečkového kľúča.

kontrola hladiny oleja (pred každým použitím) Výmena motorového oleja by sa mala uskutočniť pri prevádzkovej teplote motora.

Vytiahnite olejovú mierku (obr. 10a/poz. E) a olejovú vypúšťaciu skrutku (obr. 10b/poz. F).

Naplňte motorový olej až po hornú značku olejovej mierky (obr. 10c/H).

Opotrebovaný olej sa musí zlikvidovať v súla- de s príslušnými predpismi.

7.2.4 Nastavenie bowdenových laniek

V pracovnej polohe sa má spojková páčka dať stlačiť s malou silou až k posuvnému ramenu. Ak sa pritom bowden príliš pevne napne, musí sa nastaviť na dlhšiu vzdialenosť. Povoľte poist- nú maticu voči hlavnému lankovému vedeniu, predĺžte skrutkový spoj a poistnú maticu potom znovu pevne utiahnite (pozri obr. 6b/poz. G). Ak kypriace hviezdice už nerotujú, musí sa skrutkový spoj skrátiť (analogicky ako popísané v predchád- zajúcom texte).

7.2.5 Výmena/kontrola úniku oleja v prevo-

dovke motorovej plečky (vizuálna kontro- la pred každým použitím) Výmena oleja by sa mala uskutočniť pri prevádz- kovej teplote prevodovky. Po prvýkrát po prevádz- kovej dobe 20 h, potom každých 50 h.

Otvorte uzatváracie veko olejovej nádrže obr .2 (G) a vyskrutkujte olejovú vypúšťaciu skrut- kou obr. 2 (E). Teplý olej vypustite do zachytá- vacej nádoby.

Opotrebovaný olej sa musí zlikvidovať v súla- de s príslušnými predpismi. Anl_GC_MT_4280_SPK13.indb 70Anl_GC_MT_4280_SPK13.indb 70 20.09.2021 11:29:5720.09.2021 11:29:57SK

Pohon prevodovky sa uskutočňuje pomocou kli- nového remeňa. Prevodovka sa môže prípadne opraviť. Obráťte sa za týmto účelom na zákazní- cky servis.

Pred dlhším odstavením zariadenia z prevádzky vyprázdnite palivovú nádrž. Prístroj vyčistite a všetky kovové diely jemne natrite tenkým olejo- vým fi lmom pre ochranu proti korózii. Prístroj skla- dujte v čistej a suchej miestnosti.

7.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Výrobné číslo prístroja

Identifikačné číslo prístroja

Číslo potrebného náhradného dielu Aktuálne ceny a informácie nájdete na stránke www.Einhell-Service.com
