| Značka | Einhell |
| Model | GC-EC 1835 |
| Typ produktu | Elektrická reťazová píla |
| Sieťové napätie | 230-240 V ~ 50 Hz |
| Menovitý výkon | 1800 W |
| Rýchlosť naprázdno | 7800 ot./min |
| Dĺžka lišty | 356 mm |
| Max. dĺžka rezu | 325 mm |
| Rýchlosť rezania | 13,5 m/s |
| Kapacita olejovej nádrže | 160 ml |
| Hmotnosť (s lištou a reťazou) | 5 kg |
| Trieda ochrany | II / 回 |
| Hladina akustického tlaku LpA | 84,6 dB(A) (K=3 dB) |
| Hladina akustického výkonu LWA | 104,6 dB(A) (K=2,36 dB), garantovaná 108 dB(A) |
| Vibrácie prednej rukoväte | a = 4,039 m/s² (K=1,5 m/s²) |
| Vibrácie zadnej rukoväte | a = 5,781 m/s² (K=1,5 m/s²) |
| Reťazová brzda | Áno, s chráničom ruky |
| Automatické mazanie | Áno |
| Funkcie | Rúbanie, orezávanie konárov, rezanie kmeňov |
| Bezpečnosť | Reťazová brzda, chrániče rúk, blokovanie štartu |
| Údržba | Pravidelné čistenie, profesionálne brúsenie, výmena lišty/reťaze |
| Opotrebiteľné diely | Lišta, reťaz, uhlíkové kefy |
| Záruka | 24 mesiacov |
Často kladené otázky - GC-EC 1835 EINHELL
Otázky používateľov k GC-EC 1835 EINHELL
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrická píla vo formáte PDF zadarmo! Nájdite svoj návod GC-EC 1835 - EINHELL a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GC-EC 1835 značky EINHELL.
NÁVOD NA OBSLUHU GC-EC 1835 EINHELL
Hladina akustického výkonu L _WA ..... 104,6 dB(A)
Nejistota K _ws 2,36 dB

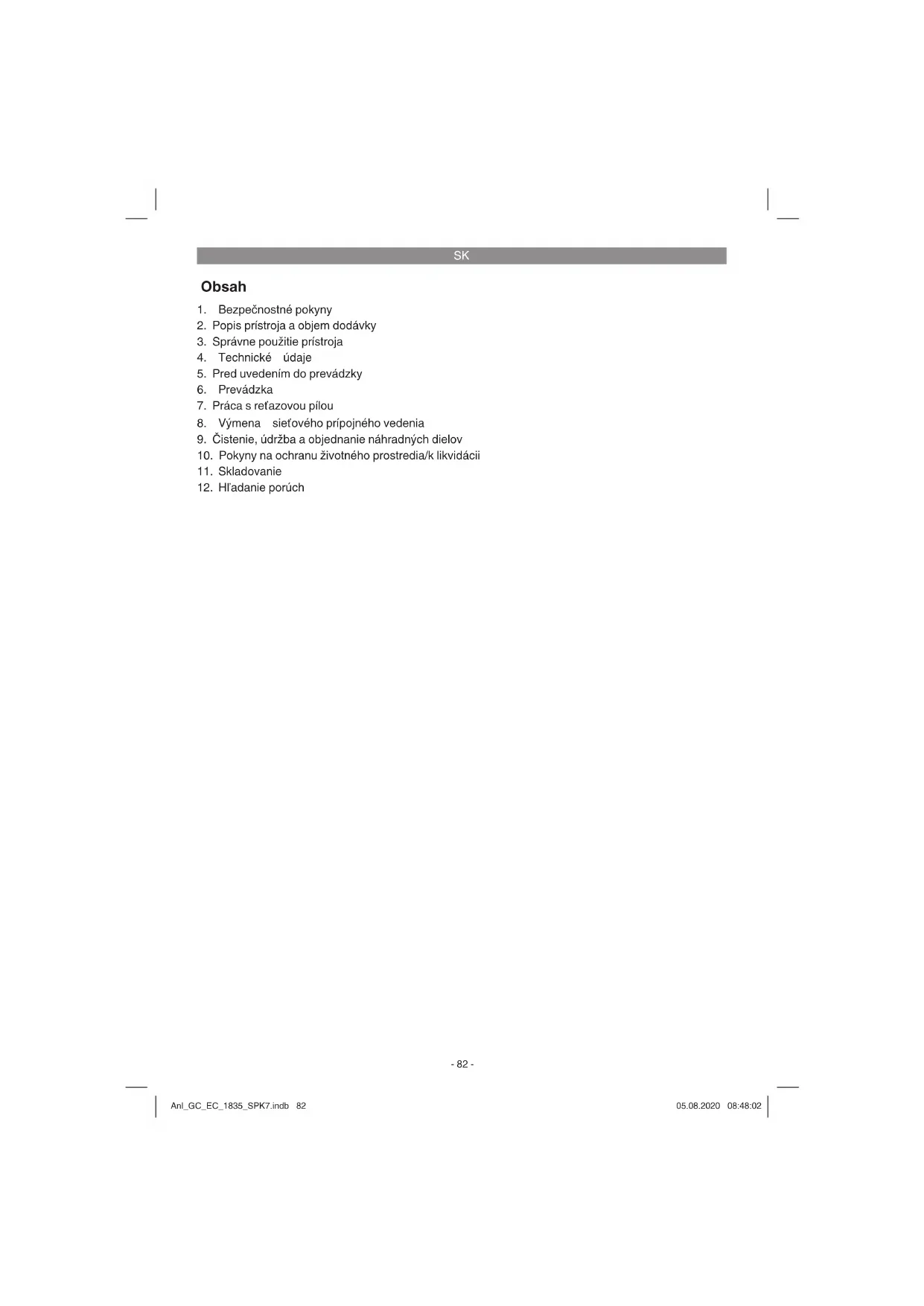

- Bezpečnostné pokyny
- Popis prístroja a objem dodávky
- Správne použitie prístroja
- Technické údaje
- Pred uvedením do prevádzky
- Prevádzka
- Práca s reťazovou pílou
- Výmena sietového prípojného vedenia
- Čistenie, údržba a objednanie náhradných dielov
- Pokyny na ochranu životného prostredia/k likvidácii
- Skladovanie
- Hľadanie porúch
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť pripadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.
Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.
Vysvetlenie symbolov na prístroji (obr. 27):
- Prečítajte si návod na použitie.
- Noste ochranu očí.
- Noste ochranu sluchu.
- Prístroj nevystavujte dažďu.
- Zásuvku ihneď odpojte od siete, ak je vedenie poškodené alebo prerušené.
- Maximálna dížka rezu / rýchlost refaze v_u : 13 m/s
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1-3)
- Pazúrovýdoraz
- Predná ochrana rúk
- Predná rukoväť
- Zadná rukovät
- Blokovanie zapnutia
- Vypínač zap/vyp
- Kryt olejovej nádrže
- Kryt reťazového kolesa
- Upevňovacia skrutka pre kryt reťazového ko- lesa
-
Skrutka na napínanie retaze
-
Zobrazenie stavu olejovej náplne retaze
- Odl'ahčenie káblového tahu
- Sieťový kábel
- Zadná ochrana rúk
- Pílová lišta
- Pílová reťaz
- Ochrana lišty
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V pripade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte prítom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.
- Otvorte balenie a opatrne vyberte prístroj von z balenia.
- Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
- Skontrolujte,či obsah dodávky kompletný.
- Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
- Pokial' možno, uschovajte si obal až do konca záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!
3. Správne použitie prístroja
Reťazová píla je určená na pílenie stromov, ako aj na pílenie polien, konárov, drevených hranolov, dosiek, atd'. a môže sa používať na priečne a pozdížne rezy. Nie je vhodná na pílenie iných materiálov než drevo.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ruči používatel' / obslu-hujúca osoba, nie však výrobca.
SK
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Sietové napätie: 230-240 V \~ 50 Hz
Menovitý výkon: 1800 W
Otáčky pri vol'nobehu: ....7800 min ^-1
Dížka lišty 356 mm
Max. dížka rezu: 325 mm
Rýchlost' pilenia pri menovitých otáčkach: 13,5 m/s
Plniace množstvo olejovej nádrže: .....160 ml
Hmotnost lišty + refaze: 5 kg
Trieda ochrany: ......II ☐
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 60745.
Hladina akustického tlaku L _pA ...... 84,6 dB (A)
Nepresnost K _pA 3 dB
Hladina akustického výkonu L _WA ..... 104,6 dB (A)
Nepresnost K _WA ......2,36 dB
Hladina akustického výkonu garantovaná L _WA 108 dB(A)
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobit poškodenie sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 60745.
Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použit za účelom porovnania elektrického prístroja s inými prístrojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.
Obmedzte tvorbu hluku a vibráciu na mini- mum!
- Používajte len prístroje v bezchybnom stave.
- Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju. - Prístrojnepreťažujte.
• V prípade potreby nechajte prístroj skontrolovať. - Prístroj vypnite, pokial' ho nepoužívate.
- Používajterukavice.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.
Reťazovú pílu napojte na elektrickú siet až vtedy, keď je kompletne zmontovaná a je nastavené napnutie reťaze. Vždy noste ochranné rukavice, keď vykonávate práce na reťazovej píle, aby ste predišli zraneniam.
5.1 Montáž lišty a pílovej reťaze
- Opatrne vybal'te všetky diely a skontrolujte, či je obsah kompletný (obr. 2-3).
- Povoľte upevňovaciu skrutku pre kryt reťazového kolesa (obr. 4).
• Odoberte kryt reťazového kolesa (obr. 5). - Reťaz založte podľa znázornenia do rotujúcej drážky lišty (obr. 6/pol. A).
- Lištu a reťaz založte podľa znázornenia do upnutia reťazovej píly (obr. 6). Pritom reťaz veďte okolo pastorku (obr. 6/pol. B).
SK
- Založte kryt reťazového kolesa a upevnite ho pomocou upevňovacej skrutky (obr. 7). Pozor! Upevňovaciu skrutku zaskrutkujte napevno až po nastavení napnutia reťaze (pozri bod. 5.2).
5.2 Napínanie pílovej reťaze
- Povol'te upevňovaciu skrutku pre kryt reťazového kolesa o niekol'ko otáčok (obr. 4).
- Napnutiereťaze nastavte pomocou skrutky na napínanie reťaze (obr. 8). Otáčanie doprava zvyšuje napnutie reťaze, otáčanie dol’ava znižuje napnutie reťaze. Pílová reťaz je správne napnutá vtedy, ked’ sa dá v strede lišty nadvihnút o cca 3 - 4 mm (obr. 9).
- Upevňovaciu skrutku pre kryt reťazového ko-
lesa pevne dotiahnite.
Nebezpečenstvo! Všetky reťazové články musia byť správne založené vo vodiacej drážke lišty.
Upozornenia k napínaniu retaze:
Pílová reťaz musí byť správne napnutá, aby sa zaručila bezpečná prevádzka. Optimálne napnutie spoznáte tak, že sa pilová reťaz dá v strede lišty nadvihnút o 3 - 4 mm. Kedže sa pilová reťaz pílením zohrieva a tým predlžuje svoju dĺžku, kontrolujte prosím napnutie reťaze každých 10 minút a nastavte ho podľa potreby. To platí obzvlášť pre nové pilové reťaze. Po ukončení práce uvoľnite napnutie pilovej reťaze, pretože sa reťaz pri ochladzovaní skracuje. Týmto zabránite, aby sa reťaz poškodila.
5.3 Mazanie pílovej reťaze
Upozornenie! Nikdy neprevádzkujte reťaz bez oleja na pilové reťaze! Používanie reťazovej píly bez oleja na pilové reťaze alebo pri stave oleja pod minimálnou značkou (obr. 10/pol. B) vedie k poškodeniu reťazovej píly!
Upozornenie! Zohl'adnite teplotné podmienky: Rozličné teploty prostredia vyžadujú mazacie prostriedky s vyššou rozdielnou viskozitou. Pri nízkych teplotách potrebujete riedke oleje (nízka viskozita), aby ste dosiahli dostatočný mazací fi Im. Ak ale ten istý olej použijete v lete, vysokými teplotami ešte viac skvapalnie. Týmto môže mazací film odpadnúť, reťaz sa prehreje a môžu vzniknúť škody. Okrem toho sa mazací olej spaľuje a vedie to k nepotrebnému znečisteniu škodlivými látkami.
Naplnenie olejovej nádrže:
• Pílu postavte na rovný podklad.
- Vyčistite oblast' okolo krytu olejovej nádrže (obr. 10/pol. A) a potom kryt otvorte.
- Nádrž naplňte olejom na pílové reťaze. Dbajte pritom na to, aby sa do nádrže nedostala žiadna nečistota, aby sa neupchala olejová tryska.
• Kryt olejovej nádrže zatvorte.
6. Prevádzka
6.1 Pripojenie na elektrické napájanie
- Sieťový kábel pripojte na vhodný predlžovací kábel. Dbajte na to, aby bol predlžovací kábel dimenzovaný pre výkon reťazovej píly.
- Predlžovací kábel zabezpečte podľa znázornenia na obr. 12 proti t’ahovým silám a náhodnému vytiahnutiu.
- Predlžovací kábel pripojte na zásuvku s ochranným kontaktom inštalovanú podľa predpisov.
Odporúčame použitie signálneho farebného kábla (červený alebo žltý). Znižuje to nebezpečenstvo náhodného poškodenia reťazovou pilou.
6.2 Zapnutie/vypnutie
Zapnutie
- Ret'azovú pílu uchopte pevne obidvoma rukami na rukovätiach, ako je to znázornené na obrázku 13 (palec pod rukoväťou).
- Stlačte a držte blokovanie zapnutia (obr. 1/ pol. 5).
- Reťazovú pílu zapnite pomocou vypínača zap/vyp. Blokovanie zapnutia môžete teraz opăť pustit.
SK
Vypnutie
Pustite vypínač zap/vyp (obr. 1/pol. 6).
Vstavaná brzda zabrzdí rotujúcu pílovú reťaz vo vel’mi krátkom čase. Vždy vytiahnite sieťovú zástrčku, ked’ prerušite prácu.
Výstraha! Pílu noste iba za prednú rukováť! Keby ste pripojenú pílu nosili iba za zadnú rukováť so spínacími prvkami, mohlo by sa stať, že by ste náhodne súčasne stlačili blokovanie zapnutia a vypínač zap/vyp a reťazová píla by sa spustila.
6.3 Ochranné zariadenia
Brzda motora
Motor zabrzdí pilovú reťaz, hneď ako sa pustí vypínač zap/vyp (obr. 1/pol. 6) alebo sa preruší prívod elektrického prúdu. Tým sa výrazne znižuje nebezpečenstvo zranenia dobiehajúcou reťazou.
Brzda retaze
Brzda reťaze je ochranný mechanizmus, ktorý sa spúšťa cez prednú ochranu rúk (obr. 1/pol. 2). Ked' sa reťazová pila hodí dozadu v dôsledku spätného úderu, spustí sa brzda reťaze a pilová reťaz zastane v priebehu menej ako 0,1 sekundy. Pravidelne kontrolujte, či brzda reťaze správne funguje. Vyklopte pre tento účel ochranu rúk (obr. 1/pol. 2) dopredu a krátko zapnite reťazovú pílu. Reťazová píla sa nesmie rozbehnút. Zatiahnite prednú ochranu rúk (obr. 1/pol. 2) spät, kým nezaskočí, aby ste spustili brzdu reťaze.
Nebezpečenstvo! Nepoužívajte pílu v tom prípade, ak ochranné zariadenia nefungujú v bezchybnom stave. Nepokúšajte sa sami opravovať bezpečnostné ochranné zariadenia, ale obráťte sa na náš servis alebo na podobne kvalifi kovanú odbornú dielňu.
Ochrana rúk
Predná ochrana rúk (zároveň brzda reťaze) (obr. 1/pol. 2) a zadná ochrana rúk (obr. 2/pol. 14) chránia prsty pred poraneniami spôsobenými kontaktom s pílovou reťazou v prípade, že by sa reťaz preťažením roztrhla.
Pred každým použitím skontrolujte nasledovné body, aby ste mohli pracovať bezpečnejšie:
Stav reťazovej píly
Pred začatím práce skontroluje reťazovú pilu, či sa nenachádzajú poškodenia na kryte, sieťovom kábli, pílovej reťazi alebo lište. Nikdy nespúšťajte do prevádzky zjavne poškodený prístroj.
Olejová nádoba
Stav naplnenia olejovej nádoby. Kontrolujte aj počas práce, či sa vždy nachádza dostatočné množstvo oleja. Neprevádzkujte pílu v prípade, že sa nenachádza žiadny olej alebo stav oleja klesol pod minimálnu značku (obr. 10/pol. B), aby ste zabránili poškodeniu reťazovej píly. Jedna náplň vystačí v priemere na 15 minút, v závislosti od prestávok a zaťaženia.
Pílová reťaz
Napnutie pílovej reťaze, stav ostrie. Čím je pílová reťaz ostrejšia, tým l'ahšie a kontrolovanejšie sa dá reťazová pila obsluhovať. To isté platí pre napnutie reťaze. Kontrolujte aj počas práce každých 10 minút napnutie reťaze, aby ste zvýšili Vašu bezpečnost! Najmä nové pílové reťaze majú sklon k zvýšenému rozpínaniu.
Brzda ret'aze
Skontrolujte funkciu brzdy reťaze podľa popisu v kapitole „Ochranné zariadenia“ a pustite ju.
Ochranné oblečenie
Noste bezpodmienečne príslušný, tesne priliehajúci ochranný odev ako ochranné nohavice, rukavice a bezpečnostnú obuv.
Ochrana sluchu a ochranné okuliare.
Pri piliacich a lesných prácach noste bezpodmienečne ochrannú prilbu so vstavanou ochranou sluchu a ochranou tváre. Ponúka ochranu pred odpadajúcimi konármi a spätne udierajúcimi konárikmi.
SK
7.2. Vysvetlenie správneho postupu pri základných prácach
Pílenie stromov (obr. 14 - 17)
Ak súčasne režú a pília dve alebo viacero osôb, odstup medzi píliacimi a režúcimi osobami by mal byť minimálne v rozsahu dvojitej výšky pileného stromu (obr. 14). Pri pilení stromov je potrebné dbať na to, aby sa iné osoby nevystavili nebezpečenstvu, nezasiahlo sa žiadne napájacie vedenie a nespôsobili sa žiadne vecné škody. Ak by nejaký strom zasiahol napájacie vedenie, je povinné to okamžite oznámiť príslušnému poskytovatel'ovi elektrickej energie.
Pri píliacich prácach na svahu sa musí obsluhujúca osoba reťazovej píly zdržiavať v priestore nad padajúcimi stromami, keďže strom po odpílení spadne smerom nadol alebo sa bude kízať dolu svahom (obr. 15). Pred pílením sa musí naplánovať a ak je to potrebné uvoľniť ústupová cesta. Ústupová cesta musí viest od očakávanej pádovej čiary priečne smerom dozadu, ako je to znázornené na obrázku 16 (A = nebezpečná zóna, B = smer pádu stromov, C = ústupová oblast').
Pri pílení sa musí zohl'adniť prirodzený sklon stromu, poloha väčších konárov a smer vetra, aby sa mohol odhadnúť smer pádu stromu. Zo stromu sa musia odstránit nečistoty, kamene, uvoľnená kôra, klince, sponky a drôty.
Pílenie smerového zárezu (obr. 17)
Napíľte v pravom uhle k smere pádu zárez (A) s hlbkou 1/3 priemeru stromu, ako je to znázornené na obrázku 17. Najskôr urobte spodný rovnobežný zárez (1). Týmto sa zabráni zovretiu pilovej reťaze alebo vodiacej lišty pri napilení druhého smerového zárezu.
Pílenie hlavného rezu (obr. 17)
Hlavný rez urobte minimálne 50 mm nad vodo-rovným smerovým zárezom. Hlavný rez (B) veďte rovnobežne k vodorovnému smerovému zárezu. Hlavný rez napíľte len do takej hĺbky, aby ešte zostal nedorez (padací okraj) (D), ktorý môže účinkovať ako klb. Nedorez zabraňuje, aby sa strom otočil a spadol do nesprávneho smeru.
Nedorez neprerežte. Pri priblížení hlavného rezu k nedorezu by mal strom začať padať. Ked' sa ukazuje, že strom pravdepodobne nespadne do požadovaného smeru pádu (C) alebo sa nakloní dozadu a zovrie pilovú reťaz, prerušte hlavný rez a na otvorenie rezu a na posunutie stromu do požadovanej pádovej línie použite klin z dreva, plastu alebo hliníku.
Ked' strom začne padat', vytiahnite reťazovú pílu z rezu von, vypnite ju, odložte a opustite nebezpečnú oblast' po plánovanej ústupovej ceste. Dbajte na padajúce konáre a aby ste sa nepotkli.
Odvetvovanie
Pod odvetvovaním sa rozumie odstraňovanie konárov z odpíleného stromu. Pri odvetvovaní nechajte zatiaľ väčšie konáre smerujúce nadol, ktoré podopierajú strom, kým sa nerozpíli kmeň. Menšie konáre odstraňujte podľa obrázku 18 (A= smer rezu pri odvetvovaní, B= držať smerom preč od podkladu! Podporné konáre nechajte stáť, kým sa neprepíli kmeň) zdola nahor jedným rezom. Konáre, ktoré sú pod napátím, by sa mali pílíť zospodu smerom nahor, aby sa zabránilo zovretiu píly.
Týmto sa rozumie podelenie odpíleného stromu do menších kusov. Dbajte na Vašu bezpečnú pozíciu a rovnomerné rozloženie Vašej telesnej váhy na obidve nohy. Ak je to možné, kmeň by sa mal podložit a podopriet konármi, hranolmi alebo klinmi. Dodržiavajte jednoduché pokyny pre l'ahké pílenie.
Ked' je celková dížka kmeňa stromu rozložená rovnomerne na podklade, ako je to znázornené na obrázku 19, píli sa zhora. Dbajte pritom na to, aby ste nerezali do zeme.
Ked' je kmeň stromu podložený na jednom konci, ako je to znázornené na obrázku 20, najskôr napíl'te 1/3 priemeru kmeňa stromu zo spodnej strany (A), aby ste zabránili rozštiepeniu. Druhý rez zhora (2/3 priemeru) urobte vo výške prvého rezu (B) (aby ste zabránili zaseknutiu pily).
Ked' je kmeň stromu podložený na obidvoch koncoch, ako je to znázornené na obrázku 21, najs-kôr napíl'te 1/3 priemeru kmeňa stromu z hornej strany, aby ste zabránili rozstiepeniu (A). Druhý rez (2/3 priemeru) urobte zospodu vo výške prvého rezu (B) (aby ste zabránili zaseknutiu píly).
SK
Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu, ako je to znázornené na obrázku 15. Aby ste si v momente prepílenia udržali plnú kontrolu, ku koncu rezu znížte pritláčací tlak bez toho, aby ste pustili pevné uchopenie na rukovátiach reťazovej píly. Dbajte na to, aby sa reťazová píla nedotkla podkladu. Po ukončení rezu počkajte na zastavenie reťazovej píly, než pilovú reťaz odoberiete z daného miesta. Motor reťazovej píly vypnite vždy predtým, než bude prechádzať od stromu k stromu.
7.3 Spätný úder
Pod spätným úderom sa rozumie náhle vyskočenie a spätný náraz bežiacej reťazovej píly. Príčiny sú väčšinou dotknutie obrobku so špičkou lišty alebo zaseknutie pílovej reťaze.
Pri spätnom údere sa bezprostredne uvol'nia veľké sily. Tým reťazová píla reaguje văčšinou nekontrolovane. Následkom sú často t'ažké poranenia pracovníka alebo osôb v okolí. Obzvlášt pri bočných rezoch, priečnych a pozdížnych rezoch je nebezpečenstvo spätého úderu značne vysoké, pretože sa nedá použit' pazúrový doraz. Vyhýbajte sa preto podl'a možností takýmto rezom a pracujte obzvlášt opatrne, ak sa im nedá vyhnút.
Nebezpečenstvo spätného úderu je najväčšie, keď použijete pílu v oblasti špičky lišty, pretože tam je najsilnejší účinok páky (obr. 22). Prikladajte preto pilu vždy na plocho a blizko k pazúrovému dorazu (obr. 23).
Výstraha!
• Dbajte vždy na správne napnutie reťaze!
- Používajte iba bezchybné reťazové píly!
- Pracujte iba so správne naostrenou pílovou reťazou!
• Nepíl'te nad výškou ramien!
- Nikdy nepíl'te hornou hranou alebo špičkou lišty!
- Ret'azovú pílu držte vždy pevne oboma rukami!
- Vždy ak je to možné používajte pazúrový doraz ako pákový bod
Pílenie dreva, ktoré je pod napátím, vyžaduje zvláštnu opatrnosť! Drevo pod napátím, ktoré sa pílením zbavuje napätia, reaguje niekedy úplne nekontrolovane. To môže viest k tažkým až smrtel'ným zraneniam (obr. 24 - 26).
Takéto práce smú byť vykonávané len vyškoleným odborným personálom.
8. Výmena sieťového prípojného vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného vedenia pristroja sa musi vedenie vymenit výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
9. Čistenie, údržba a objednanie náhradných dielov
Nebezpečenstvo!
- Predkaždýmčistením vytiahnite elektrický kábel zo siete.
- V žiadnom prípade neponárajte prístroj za účelom čistenia do vody ani do žiadnych tekutín.
9.1 Čistenie
- Pravidelnečistite napínací mechanizmus, pričom ho vyfúknite stlačeným vzduchom alebo vyčistite kefou. K čisteniu nepoužívajte žiadne nástroje.
Udržujte rukoväte v čistom stave bez oleja, aby ste vždy zabezpečili bezpečné držanie. - Čistite prístroj podl'a potreby pomocou vlhkej utierky a prípadne miernym prostriedkom na umývanie riadu.
Ak nebudete reťazovú pílu dlhší čas používať, odstráňte reťazový olej z nádrže. Ponorte pílovú reťaz a lištu krátko do olejového kúpel’a a potom ich zaviňte do olejového papiera.
9.2 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm. Nebezpečenstvo! Uhlíkové kefky smú byť vymieňané len odborným elektrikárom.
9.3 Údržba
Výmena pílovej reťaze a lišty
Lišta sa musí vymenit za novú, ked'
Kontrola automatického mazania reťaze Pravidelne kontrolujte funkciu automatického mazania reťaze, aby ste sa vyhli prehriatiu a s tým spojenému poškodeniu lišty a pílovej reťaze. Nasmerujte k tomu špičku lišty proti hladkému povrchu (doska, nárez stromu) a nechajte reťazovú pílu bežat.
Ked' sa počas tohto procesu objaví pribúdajúca olejová stopa, pracuje automatické mazanie reťaze správne. Ak sa neobjaví zretel'ná olejová stopa, prečítajte si prosím príslušné pokyny v kapitole „Hľadanie porúch“! Ak by nepomohli ani tieto pokyny, obráťte sa na náš servis alebo na podobne kvalifikovanú odbornú dielňu.
Ostrenie pílovej reťaze
Účinná práca s reťazovou pílou je možná len vtedy, keď je pílová reťaz v dobrom stave a ostrá Týmto sa tiež znižuje nebezpečenstvo spätného úderu.
Pílová reťaz sa dá nabrúsiť u každého odborného predajcu. Nepokúšajte sa pílovú reťaz brúsiť sami, ak nemáte vhodné nástroje a potrebné skúsenosti.
9.4 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:
• Typprístroja
• Výrobnéčíslo prístroja
• Identifikačné číslo prístroja
• Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info
10. Pokyny na ochranu životného prostredia/k likvidácii
Odovzdajte prístroj na správnu likvidáciu, keď už stratil svoju použitel’nosť. Odpojte sieťový kábel, aby ste zabránili nesprávnemu použitiu. Neodstraňujte prístroj v bežnom domovom odpade, ale odovzdajte ho v záujme ochrany životného prostredia na zberné miesto pre elektrospotrebiče. Vaša príslušná obec vás poinformuje o adresách a otváracích dobách. Odovzdajte aj obalové materiály a použité príslušenstvo na príslušné zberné miesta.
11. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
12. Hl'adanie porúch
Nebezpečenstvo!
Pred hl'adaním poruchy vypnite prístroj a vytiahnite kábel zo siete.
Nasledovná tabul'ka zobrazuje príznaky chýb a popisuje, ako môžete nájsť nápravu, keď Váš stroj nepracuje správne. Ak nedokážete pomocou nej lokalizovať a odstrániť problém, obráťte sa na Vašu servisnu odbornú dielňu.
| Príčina Porucha Odstránenie | ||
| Reťazová píla ne-funguje | - Spustená brzda spätného nárazu- Bez napájania elektrickým prúdom- Chybná zásuvka- Poškodený predlžovací kábel- Defektná poistka | -Ochranurúkpotiahnuť späť do po-lohy- Skontrolovať napájanie elektrickým prúdom- Vyskúšať iný zdroj elektrického prú-du, prípadne vymeniť- Skontrolovať kábel, prípadne ho vymeniť- Vymeniť poistku |
| Reťazová píla pracuje prerušovane | -Poškodenýelektrickýkábel- Externý uvoľnený kontakt- Interný uvoľnený kontakt- Chybný vypínač zap/vyp | -Vyhledatodbornoudílnu-Vyhledatodbornoudílnu-Vyhledatodbornoudílnu-Vyhledatodbornoudílnu |
| Sucháreťazová píla - | V nádrži nie je olej- Odvzdušňovanie v uzávere olejovej nádrže upchaté- Olejový výtokový kanál upchatý | - Olej doplnit- Vyčistiť uzáver olejovej nádrže- Olejový výtokový kanál spriechodniť |
| Brzdareťaze ne-funguje | - Problém so spínacím mechaniz-mom na prednej ochrane rúk | -Vyhledatodbornoudílnu |
| Řetěz/vodicí lišta horká | - V nádrži nie je olej- Odvzdušňovanie v uzávere olejovej nádrže upchaté- Olejový výtokový kanál upchatý- Reťaz je tupá | - Olej doplnit- Vyčistiť uzáver olejovej nádrže- Olejový výtokový kanál spriechodniť- Reťaz nabrúsiť alebo vymeniť |
| Reťazová píla trhá, vibruje alebo nepíli správne | - Napnutie reťaze príliš voľné- Reťaz je tupá- Reťaz je opotrebovaná- Zuby píly ukazujú do nesprávneho smeru | -Nastaviť napnutie reťaze- Reťaz nabrúsiť alebo vymeniť- Reťaz vymeniť- Pílovú reťaz nanovo namontovať so zubami do správneho smeru |
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).
Majitel' elektrického prístroja je alternativne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastnictva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
- Výrobok spína požiadavky smernice EN 61000-3-11 a podlieha zvláštnym podmienkam pre pripojenie. To znamená, že nie je prípustné používanie na l'ubovol'ných prípojnych bodoch.
- Prístroj môže pri nepriaznivých sietových podmienkach viest k prechodným výkyvom napätia.
- Výrobok je výhradne určený len pre používanie na takých prípojných bodoch, ktoré a) neprekračujú maximálnu prípustnú sieťovú impedanciu Z sys = 0,3 Ω, alebo b) majú hodnotu permanentnej elektrickej zaťažitelnosti siete minimálne 100 A na každú fázu.
- Ako prevádzkovatel' musíte zabezpečiť, v prípade potreby po konzultácií s Vašim dodávatel'om elektrickej energie, aby Váš prípojný bod, na ktorom chcete používať tento výrobok, spíňal jeden z oboch uvedených požiadaviek a) alebo b).
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
| Kategória Príklad | |
| Diely podliehajúce opotrebeniu* Lišta, uhlíkové kefky | |
| Spotrebný materiál / spotrebné diely* Pílová reťaz | |
| Chýbajúce diely | |
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
- Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)? - Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
SK
Záručný list
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
- Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
- Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
- Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
-
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.
-
Doba záruky je 24 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
-
Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
