BRUKSANVISNING ST 124 HUSQVARNA

Sådan fyldes motoren med olie på side 98

korrekt bilde av oljenivået.

3. Slå av produktet.

2. Kontrollreglage för drivhastighet

5. Styrning för utkastets rotator

15. Styrstång för drivhastighet

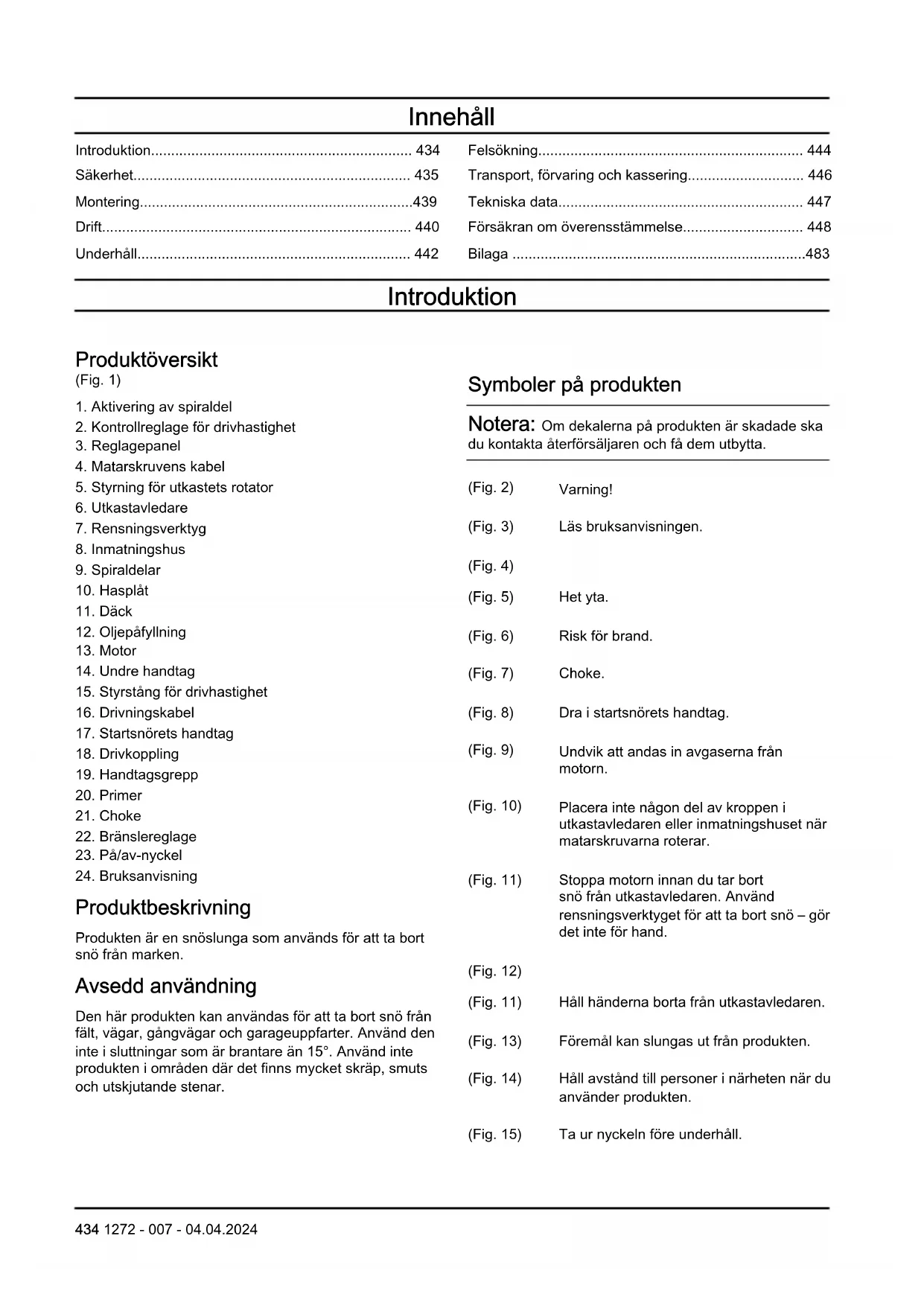

Produktbeskrivning Produkten är en snöslunga som används för att ta bort snö från marken. Avsedd användning Den här produkten kan användas för att ta bort snö från fält, vägar, gångvägar och garageuppfarter. Använd den inte i sluttningar som är brantare än 15°. Använd inte produkten i områden där det finns mycket skräp, smuts och utskjutande stenar. Symboler på produkten Notera: Om dekalerna på produkten är skadade ska du kontakta återförsäljaren och få dem utbytta. (Fig. 2) Varning! (Fig. 3) Läs bruksanvisningen. (Fig. 4) (Fig. 5) Het yta. (Fig. 6) Risk för brand. (Fig. 7) Choke. (Fig. 8) Dra i startsnörets handtag. (Fig. 9) Undvik att andas in avgaserna från motorn. (Fig. 10) Placera inte någon del av kroppen i utkastavledaren eller inmatningshuset när matarskruvarna roterar. (Fig. 11) Stoppa motorn innan du tar bort snö från utkastavledaren. Använd rensningsverktyget för att ta bort snö – gör det inte för hand. (Fig. 12) (Fig. 11) Håll händerna borta från utkastavledaren. (Fig. 13) Föremål kan slungas ut från produkten. (Fig. 14) Håll avstånd till personer i närheten när du använder produkten. (Fig. 15) Ta ur nyckeln före underhåll. 434 1272 - 007 - 04.04.2024(Fig. 16) Tryck in på/av-nyckeln till KÖR-läget. (Fig. 17) Vrid bränslereglaget till läget PÅ. (Fig. 18) Tryck på primern. (Fig. 19) Fallrisk. (Fig. 20) Flytta långsamt bakåt. (Fig. 21) Använd godkända skyddshandskar. (Fig. 22) Använd skyddshjälm. Använd godkända hörselskydd. Använd godkänt ögonskydd. (Fig. 23) Emission av buller i miljön enligt EU- direktiv 2000/14/EC och New South Wales ”Protection of the Environment Operations (Noise Control) Regulation 2017”. Information om bulleremission finns på maskinens etikett och i avsnittet Tekniska data. (Fig. 24) Produkten överensstämmer med gällande EG-direktiv. (Fig. 25) Denna produkt överensstämmer med gällande brittiska direktiv. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på vissa marknader. Euro V-utsläpp VARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten. Tillverkare Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Definitionerna nedan beskriver allvarlighetsgraden för varje signalord. VARNING: Personskador. OBSERVERA: Skador på produkten. Notera: Denna information gör produkten lättare att använda. Säkra användningsrutiner för snöslungor som styrs av en gående person Allmänt Denna maskin kan skära av händer och fötter samt slunga iväg föremål. Om följande säkerhetsåtgärder inte följs kan det leda till allvarliga personskador. Utbildning

• Läs, förstå och följ alla instruktioner på maskinen och i bruksanvisningen innan denna produkt används. Se till att ha fullständiga kunskaper om kontrollerna och användning av maskinen. Känn till hur maskinen stannas och hur kontrollerna kopplas från snabbt.

• Låt aldrig barn använda maskinen. Låt aldrig vuxna använda maskinen utan att de fått noggranna instruktioner.

• Håll personer borta från användningsområdet, särskilt små barn.

• Var försiktig för att undvika att halka eller ramla, speciellt när maskinen körs bakåt. Förberedelser

• Kontrollera noga området där maskinen ska användas och ta bort alla dörrmattor, kälkar, brädor, kablar och andra främmande föremål.

• Koppla från alla kopplingar och ställ växeln i neutralläge innan motorn startas.

• Använd inte maskinen utan att ha på dig lämpliga vinterplagg. Undvik att ha löst hängande kläder som kan fastna i rörliga delar. Använd skor som ger bra grepp på hala ytor. 1272 - 007 - 04.04.2024 435• Bär alltid skyddsglasögon eller ögonskydd under användning eller när justeringar eller reparationer utförs för att skydda ögonen för främmande föremål som kan kastas från maskinen.

• Hantera drivmedel försiktigt, det är mycket brandfarlig.

• Använd en godkänd bränsledunk.

• Fyll aldrig på drivmedel när motorn är igång eller varm.

• Fyll försiktigt på bränsletanken utomhus. Fyll aldrig på bränsletanken inomhus.

• Fyll aldrig på behållare inne i ett fordon eller på en lastbil eller på en släpvagn med plastbeklädnad. Placera alltid behållare på marken, borta från ditt fordon innan påfyllning.

• När det är praktiskt tillämpligt, tag bort gasdrivna produkter från lastbilen eller släpvagnen och fyll på drivmedel på marken. Om detta inte är möjligt, fyll på drivmedel till sådana produkter med en bärbar behållare, i stället för från ett tankningsmunstycke.

• Håll alltid munstycket i kontakt med bränsletankens kant eller behållarens öppning, tills tankningen är klar. Använd inte en munstycksöppningsutrustning.

• Sätt tillbaka bränslelocket ordentligt och torka upp utspillt bränsle.

• Byt omedelbart kläder om bränsle har spillts ut på dem.

• Använd förlängningssladdar och skarvdon som är godkända av tillverkaren för alla enheter med elektriska startmotorer.

• Justera uppsamlingshusets höjd för att rensa grus- eller stenytor.

• Försök aldrig att göra justeringar när motorn är igång (utom när detta är speciellt rekommenderat av tillverkaren). Drift

• Sätt inte händer eller fötter intill eller under roterande delar. Håll dig alltid borta från utkastöppningen.

• Var extra försiktig vid användning på eller vid korsande av grusvägar eller gångvägar. Var uppmärksam på dolda faror eller vid användning nära allmänna vägar.

• Om du kör på ett främmande föremål ska du stoppa motorn, ta loss kabeln från tändstiftet, koppla loss sladden på eldrivna motorer, kontrollera snöslungan noga så att den inte är skadad och reparera den innan den startas igen och används.

• Om maskinen börjar vibrera onormalt ska du stoppa motorn och omedelbart fastställa orsaken. Vibration är normalt ett tecken på att något är fel.

• Stoppa alltid motorn när du lämnar arbetsläget, innan uppsamlaren/fläkthjulshuset eller utkastarröret rengörs, och när reparationer, justeringar eller kontroller utförs.

• Kör inte motorn inomhus, utom när motorn startas och vid transport av snöslungan in i eller ut från byggnaden. Öppna ytterdörrarna; avgaser är farliga.

• Var extra försiktig vid användning i sluttningar.

• Använd aldrig maskinen utan riktiga skydd och andra säkerhetsdetaljer på plats och fungerande.

• Rikta aldrig utkaster mot personer eller områden där egendom kan skadas. Håll barn och andra borta.

• Överbelasta inte maskinens kapacitet genom att försöka röja snö för fort.

• Använd inte snöslungan med hög fart på hala underlag. Titta bakåt och var försiktig vid bakåtkörning.

• Koppla bort strömmen till uppsamlaren/fläkthjulet när maskinen transporteras eller inte används.

• Använd bara extrautrustning och tillbehör som har godkänts av tillverkaren av maskinen (t.ex. hjulvikter, motvikter eller hytter).

• Använd aldrig maskinen utan bra sikt eller belysning. Se alltid till att stå stabilt och håll ordentligt i handtagen. Gå – spring aldrig.

• Vidrör aldrig en varm ljuddämpare. Rensa ett igensatt utkastarrör

• Handkontakt med det roterande fläkthjulet i utkastarröret är den vanligaste orsaken till skador i samband med snöslungor. Rengör aldrig utkastet med händerna.

2. Vänta tio sekunder för att säkerställa att

fläkthjulet har slutat rotera.

3. Använd alltid ett rent rensningsverktyg. Använd

inte händerna. Underhåll och förvaring

• Kontrollera regelbundet att skärbultar och andra bultar är ordentligt åtdragna så att utrustningen fungerar säkert.

• Förvara aldrig maskinen med bränsle i bränsletanken i en byggnad där det finns antändningskällor, t.ex. varmvattenberedare, värmeelement eller klädtorkar. Låt motorn kallna före förvaring i ett slutet utrymme.

• Se alltid instruktionsboken för viktig information om snöslungan ska förvaras under en längre tid.

• Underhåll eller byt ut säkerhetsdekaler vid behov.

• Kör maskinen i några minuter efter snöröjning för att förhindra att uppsamlaren/fläkthjulet fryser.

• Vid rengöring, reparation eller kontroll av snöslungan ska du stoppa motorn och kontrollera att uppsamlaren/fläkthjulet och alla rörliga delar har stannat. Koppla ur tändstiftskabeln och håll den på avstånd från stiftet för att förhindra att någon startar motorn oavsiktligt.

1272 - 007 - 04.04.2024Allmänna säkerhetsanvisningar

• Använd produkten på rätt sätt. Skador eller dödsfall är ett möjligt resultat av felaktig användning. Använd endast produkten för arbetsuppgifterna som finns i denna bruksanvisning. Använd inte produkten till andra uppgifter.

• Följ instruktionerna i denna bruksanvisning. Följ säkerhetssymbolerna och säkerhetsinstruktionerna. Om användaren inte följer instruktionerna och symbolerna är skador eller dödsfall ett möjligt resultat.

• Spara den här bruksanvisningen. Använd instruktionerna för att sätta ihop, använda och förvara din produkt i gott skick. Använd instruktionerna för korrekt installation av tillbehör och extrautrustning. Använd endast godkända tillbehör och extrautrustning.

• Använd inte en skadad produkt. Följ underhållsschemat. Utför endast det underhållsarbete som du hittar instruktioner om i den här bruksanvisningen. Godkända servicecenter måste göra allt annat underhållsarbete.

• Den här bruksanvisningen kan inte inkludera alla situationer som kan uppstå när du använder produkten. Var försiktig och använd sunt förnuft. Använd inte produkten eller utför underhåll på produkten om du inte är trygg med situationen. Tala med en produktexpert, din återförsäljare, din serviceverkstad eller ett godkänt servicecenter för att få information.

• Koppla ur tändstiftskabeln innan du monterar produkten, ställer undan produkten för förvaring eller utför underhåll.

• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast reservdelar som godkänts av tillverkaren. Skador eller dödsfall är ett möjligt resultat av felaktigt underhåll.

• Undvik att andas in rök från motorn. Långvarig inandning av motorns avgaser utgör en hälsorisk.

• Starta inte produkten inomhus eller nära brandfarligt material. Avgaserna är heta och kan medföra gnistor som kan orsaka brand. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• När du använder denna produkt skapar motorn ett elektromagnetiskt fält. Det elektromagnetiska fältet kan orsaka skador på medicinska implantat. Tala med din läkare och tillverkaren av eventuella medicinska implantat innan du använder produkten.

• Låt inte barn använda produkten. Låt inte personer utan kännedom om instruktionerna använda produkten.

• Se till att du alltid övervakar en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Lås in produkten på en plats där barn och obehöriga personer inte har åtkomst.

• Produkten kan skjuta ut föremål och orsaka skador. Följ säkerhetsinstruktionerna för att minska risken för personskador eller dödsfall.

• Lämna inte produkten när motorn är på.

• Användaren av produkten är ansvarig om en olycka inträffar.

• Innan och medan du backar ska du titta bakåt och nedåt efter små barn, djur eller andra risker som kan göra att du faller.

• Kontrollera att delarna inte är skadade innan du använder produkten.

• Se till att du står minst 15 m från andra personer eller djur innan du använder produkten. Se till att personer i närheten vet att du kommer att använda produkten.

• Följ nationella eller lokala lagar. De kan förhindra eller minska produktens funktion under vissa förhållanden. Utbildning

• Läs, förstå och följ alla instruktioner på maskinen och i bruksanvisningen innan denna produkt används. Se till att ha fullständiga kunskaper om kontrollerna och användning av utrustningen. Känn till hur maskinen stannas och hur kontrollerna kopplas från snabbt.

• Låt aldrig barn använda utrustningen. Låt aldrig vuxna använda utrustningen utan att de fått noggranna instruktioner.

• Håll personer borta från användningsområdet, särskilt små barn.

• Var försiktig för att undvika att halka eller ramla, speciellt när snöslungan körs bakåt. Säkerhetsinstruktioner för drift

• Sätt inte händer eller fötter intill eller under roterande delar. Håll dig alltid borta från utkastöppningen.

• Var extra försiktig vid användning på eller vid korsande av grusvägar, gångvägar eller gator. Var uppmärksam på dolda risker eller trafik.

• Efter att ha kört på ett främmande föremål ska du stanna motorn, ta loss kabeln från tändstiftet, koppla loss sladden på eldrivna motorer, kontrollera produkten noga avseende skador och reparera den innan den startas igen och används.

• Om produkten börjar vibrera onormalt ska du stänga av motorn och omedelbart kontrollera orsaken. Vibration är normalt ett tecken på att något är fel.

• Stanna alltid motorn när du lämnar arbetsläget, innan inmatningshuset, kåpan eller utkastavledaren rensas, och när reparationer, justeringar eller kontroller utförs.

• Vid rengöring, reparation eller kontroll av produkten ska du stanna motorn och kontrollera att matarskruven och alla rörliga delar har stannat. Koppla ur tändstiftskabeln och håll den på avstånd 1272 - 007 - 04.04.2024 437från stiftet för att förhindra att någon startar motorn oavsiktligt.

• Kör inte motorn inomhus, utom när motorn startas och vid transport av produkten in i eller ut från byggnaden. Öppna ytterdörrarna; avgaser är farliga.

• Var extra försiktig vid användning i sluttningar.

• Använd aldrig produkten utan riktiga skydd och andra säkerhetsdetaljer på plats och fungerande.

• Rikta aldrig utkastavledaren mot personer eller områden där egendom kan skadas. Håll barn och andra borta.

• Överbelasta inte produktens kapacitet genom att försöka röja snö för fort.

• Använd inte produkten med hög fart på hala underlag. Titta bakåt och var försiktig vid bakåtkörning.

• Koppla bort kraften till matarskruvarna när produkten transporteras eller inte används.

• Använd bara extrautrustning och tillbehör som godkänts av tillverkaren av produkten (t.ex. hjulvikter, motvikter eller hytter).

• Använd aldrig produkten utan bra sikt eller belysning. Se alltid till att stå stabilt och håll ordentligt i handtagen. Gå – spring aldrig.

• Vidrör aldrig en varm ljuddämpare. Säkerhet i arbetsområdet

• Kontrollera noga området där snöslungan skall användas och tag bort alla dörrmattor, kälkar, brädor, kablar och andra främmande föremål.

• Koppla från alla kopplingar och ställ växeln i neutralläge innan motorn startas.

• Använd inte produkten utan att bära lämpliga vinterplagg. Undvik att ha löst hängande kläder som kan fastna i rörliga delar. Använd skor som ger bra grepp på hala ytor.

• Hantera drivmedel försiktigt, det är mycket brandfarlig.

• Använd en godkänd bränsledunk.

• Fyll aldrig på drivmedel när motorn är igång eller varm.

• Fyll försiktigt på bränsletanken utomhus. Fyll aldrig på bränsletanken inomhus.

• Fyll aldrig på behållare inne i ett fordon eller på en lastbil eller på en släpvagn med plastbeklädnad. Placera alltid behållare på marken, borta från ditt fordon innan påfyllning.

• När det är praktiskt tillämpligt, tag bort gasdrivna produkter från lastbilen eller släpvagnen och fyll på drivmedel på marken. Om detta inte är möjligt, fyll på drivmedel till sådana produkter med en bärbar behållare, i stället för från ett tankningsmunstycke.

• Håll alltid munstycket i kontakt med bränsletankens kant eller behållarens öppning, tills tankningen är klar. Använd inte en munstycksöppningsutrustning.

• Sätt tillbaka bränslelocket ordentligt och torka upp utspillt bränsle.

• Byt omedelbart kläder om bränsle har spillts ut på dem.

• Använd förlängningssladd och skarvdon som är godkänt av tillverkaren för alla elektriska motorer eller elektriska startmotorer.

• Justera inmatningshusets höjd för att rensa grus- eller stenytor.

• Försök aldrig att göra justeringar när motorn är igång (utom när detta är speciellt rekommenderat av tillverkaren).

• Bär alltid skyddsglasögon eller ögonskydd under användning eller när justeringar eller reparationer utförs för att skydda ögonen för främmande föremål som kan kastas från maskinen. Personlig skyddsutrustning Använd alltid korrekt personlig skyddsutrustning när du använder produkten. Detta inkluderar åtminstone rejäla skor, skyddsglasögon och hörselskydd. Personlig skyddsutrustning eliminerar inte skaderisken, men den kan minska skadans allvarlighetsgrad vid en eventuell olycka.

• Bär alltid skyddsglasögon eller ögonskydd vid användning av produkten, eller när underhåll eller reparationer utförs.

• Bär alltid lämpliga vinterplagg när du använder produkten.

• Använd alltid kraftiga halksäkra kängor med bra vriststöd när du använder produkten.

• Bär inte löst sittande kläder som kan fastna i rörliga delar.

• Använd vid behov godkända skyddshandskar. Till exempel vid montering, undersökning eller rengöring av kniven.

• Använd alltid godkänt hörselskydd när du använder produkten. Oljud under en längre period kan leda till bullerorsakad hörselnedsättning. Säkerhetsanordningar på produkten

• Se till att du regelbundet utför underhåll på produkten.

• Produktens livslängd ökar.

• Risken för olyckor minskar. Låt en auktoriserad återförsäljare eller ett godkänt servicecenter regelbundet undersöka produkten för att göra justeringar eller reparationer.

• Använd inte en produkt med skadad skyddsutrustning. Om produkten är skadad bör du tala med ett godkänt servicecenter. Ljuddämpare Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från användaren.

1272 - 007 - 04.04.2024Använd inte produkten utan ljuddämpare eller med en skadad ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken. VARNING: Ljuddämparen blir mycket varm under och efter användning samt när motorn går på tomgång. Var försiktig nära brandfarliga material och/eller ångor för att förhindra brand. Bränslesäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.

• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.

• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.

• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.

• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.

• Fyll inte på bränsle när motorn är på.

• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.

• Flytta produkten minst 3m från den plats där du fyllde på tanken innan du startar den.

• Fyll inte upp tanken helt. Värme gör att bränslet expanderar. Lämna lite plats längst upp på tanken. Kemikalievarning VARNING: Den här produktens motoravgaser innehåller kemikalier som i Kalifornien anses orsaka cancer och fosterskador och andra fortplantningsskador. Mer information finns på www.P65Warnings.ca.gov. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus eller i slutna utrymmen.

• Innan du utför underhåll på produkten ska du stänga av motorn och ta bort tändkabeln från tändstiftet.

• Använd skyddshandskar när du utför underhåll på kniven. Knivarna är väldigt vassa och skärskador uppstår lätt.

• Tillbehör och ändringar av produkten som inte godkänts av tillverkaren kan orsaka allvarliga skador eller dödsfall. Modifiera inte produkten. Använd endast tillbehör som godkänts av tillverkaren.

• Om underhåll inte utförs korrekt och regelbundet ökar risken för personskador och skador på produkten.

• Utför endast underhåll enligt anvisningarna i den här bruksanvisningen. All annan service måste utföras av en godkänd serviceverkstad.

• Låt en godkänd serviceverkstad utföra service på produkten regelbundet.

• Byt ut skadade, slitna och trasiga delar. Montering VARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten. Installera handtagen

1. Ta bort de fyra M8x25-flänsbultarna (A) från huset.

2. Använd de fyra M8x25-flänsbultarna (A), de

fyra fjädermellanläggen (B) och de fyra platta mellanläggen (C).

3. Montera det nedre handtaget (D) i de två hålen på

vardera sidan av huset. (Fig. 26)

4. Använd de tre M8x50-låsbultarna för handtag (A), de

tre mellanläggen (B), de tre handtagsvreden (C) och de tre låsmuttrarna (D). 1272 - 007 - 04.04.2024 4395. Installera det övre handtaget med reglagepanelen (E) på det nedre handtaget. (Fig. 27) Montera utkastavledaren

1. Ta bort rotatorskivan (B) och de sex

sexkantsflänsbultarna (D) från huset.

2. Fäst rotatorskivan (B) och utkastavledaren (A) på

utkastets bas med hjälp av tre ändblock (C).

3. Använd sex sexkantsflänsbultar (D) och sex

låsmuttrar (E) för att låsa ändblocken (C). (Fig. 28) Montera utkastets rotator

1. Montera den främre änden av utkastets rotator.

2. Installera plastbussningen (B) på den främre änden

av utkastets rotator.

3. Fäst utkastets rotator med ett platt mellanlägg (A)

och en hårnålssprint (C). (Fig. 29)

4. Montera den bakre änden av utkastets rotator.

5. Använd en låsmutter M8 (A), ett handtagslåsvred

i plast (B), två böjda mellanlägg (C) och en skruvstång (D) för att montera utkastets rotator.

6. Använd en sexkantsmutter M8 (E) för att fästa

utkastets rotator (F) i handtagets hål. (Fig. 30) Montera styrstången för drivhastighet

1. Installera den långa böjda änden av styrstången för

drivhastighet (A) på reglagepanelen och fäst den med en vevstaksfjäder (B), ett platt mellanlägg (C) och en saxpinne (D). (Fig. 31)

2. Dra upp växelanslutningsplåten (B) och installera

den korta böjda änden av styrstången för drivhastighet (A). Fäst styrstången för drivhastighet (A) med ett platt mellanlägg (C) och en saxpinne (D). (Fig. 32)

3. Förläng vid behov styrstången för drivhastighet.

Lossa spännskruvens låsmuttrar och vrid på spännskruven. Dra åt spännskruven till dess ursprungliga plats för att få rätt hastighetsreglering. Ursprungsplatsen är markerad på gängorna. (Fig. 33) Montera matarskruven och drivningskablarna

1. Ta bort de två kabelskruvarna (B) från kablarna (D).

2. Fäst de två kabelskruvarna (B) i hålen på vänster

och höger handtag (A). (Fig. 34)

3. Fäst kablarna (D) på kabelskruvarna (B).

4. Koppla i och lås den vänstra och högra

kabelgänginsatsen (D) och kabelskruven (B) tills den övre delen av mässingslåsmuttern (C) är i linje med markeringen på gängorna (E).

5. Lås kabeln med mässingslåsmuttern (C).

Drift VARNING: Läs igenom och förstå säkerhetskapitlet och bruksanvisningen innan du använder produkten. Innan du startar produkten

• Håll människor och djur på säkert avstånd från arbetsområdet.

• Utför daglig skötsel. Se Underhållsschema på sida

• Se till att tändkabeln sitter ordentligt på tändstiftet.

Fylla på motorolja OBSERVERA: Vrid inte på mätstickan när du kontrollerar oljan. Fyll inte över märket.

1. Ta av oljelocket och torka av mätstickan. Se

Produktöversikt på sida 434 för oljestickans placering.

2. Fyll på olja upp till det övre märket på mätstickan.

Använd mätstickan för att kontrollera oljenivån regelbundet.

3. Sätt tillbaka oljelocket.

Fylla på bränsle Använd miljöanpassad bensin/alkylatbensin om det finns. Använd blyfri bensin av hög kvalitet om miljöanpassad bensin/alkylatbensin inte finns tillgänglig. Använd bensin med ett oktantal på 90 RON utanför Nordamerika (87 (R+M)/2 i Nordamerika) eller högre, med högst 10% etanol (E10). OBSERVERA: Använd inte bensin med ett oktantal som är lägre än 90 RON utanför Nordamerika (87 (R+M)/2 i Nordamerika). Det kan orsaka skador på produkten.

1. Öppna tanklocket långsamt för att släppa på trycket.

2. Fyll på långsamt med en bränsledunk. Om du spiller

bränsle ska du ta bort det med en trasa och låta bensinresterna avdunsta. 440 1272 - 007 - 04.04.20243. Torka rent runt bränsletanklocket.

4. Dra åt bränsletanklocket ordentligt. Om

bränsletanklocket inte dras åt ordentligt finns det en risk för brand.

5. Flytta produkten minst 3m från den plats där du

fyllde på tanken innan du startar den. Justera utkastavledaren I vilken riktning snö ska slungas styrs av styrningen för utkastets rotator som sitter på vänster handtag.

1. Vrid styrningen för utkastets rotator för att ställa in

snöslungans rotationsriktning.

2. Vrid styrningen för utkastets rotator medurs för att

slunga snö åt höger.

3. Vrid styrningen för utkastets rotator moturs för att

slunga snö åt vänster. (Fig. 35)

4. Flytta vinkeldeflektorn uppåt eller nedåt för att

justera hur långt snön slungas. (Fig. 36) Starta motorn

1. Släpp drivkopplingen. Sätt kontrollreglaget för

drivhastighet i det första läget.

2. Vrid bränslereglaget till läget PÅ. (Fig. 37)

3. Vrid choken till STÄNGT läge. (Fig. 38)

4. Tryck in på/av-nyckeln till KÖR-läget. (Fig. 39)

5. Tryck på primern 1–3 gånger för att starta

boosterpumpen. Använd boosterpumpen vid kallstart i låga temperaturer. (Fig. 40)

6. Dra i startsnörets handtag. (Fig. 41)

OBSERVERA: Släpp inte startsnörets handtag snabbt. För det långsamt tillbaka till startpositionen. Notera: Om startsnörets handtag har frusit ska du sakta dra ut så mycket snöre ur startmotorn som möjligt och släppa startsnörets handtag. Om motorn inte startar ska du upprepa proceduren eller använd den elektriska startmotorn.

7. Låt motorn gå på tomgång i 30–40sekunder innan

du börjar slunga snö.

8. När motorn är varm flyttar du långsamt choken till

ÖPPET läge. (Fig. 42) Starta motorn, elstart VARNING: Produkten har en elektrisk startmotor med 230V växelström. Använd inte den elektriska startmotorn om ditt hus inte har ett jordat system för 230V växelström. Allvarliga personskador eller skador på produkten kan uppstå. Den elektriska startmotorn har en elkontakt med tre kablar och är avsedd att användas med 230V växelström för hushåll. Se till att huset har ett jordat system för 230V växelström. Fråga en auktoriserad elektriker om du är osäker. Notera: Använd en förlängningssladd som rekommenderas för utomhusbruk, med en kabelstorlek på minst 1,5mm

och som inte är längre än 15m.

1. Släpp drivkopplingen. Sätt kontrollreglaget för

drivhastighet i det första läget.

2. Vrid bränslereglaget till läget PÅ. (Fig. 37)

3. Vrid choken till STÄNGT läge. (Fig. 38)

4. Tryck in på/av-nyckeln till KÖR-läget. (Fig. 39)

5. Tryck på primern 1–3 gånger för att starta

boosterpumpen. Använd boosterpumpen vid kallstart i låga temperaturer. (Fig. 40)

6. Anslut produkten till strömmen. (Fig. 43)

7. Håll startknappen på styrlådan intryckt i fem

8. Om motorn inte startar ska du vänta i fem sekunder

och sedan trycka på startknappen igen. OBSERVERA: Försök inte starta motorn fler än tio gånger. Vänta i 40 minuter innan du försöker igen efter tio försök.

9. Koppla bort nätsladden från produkten när motorn

10. Låt motorn gå på tomgång i 30–40sekunder innan

du börjar slunga snö.

11. När motorn är varm flyttar du långsamt choken till

ÖPPET läge. (Fig. 42) Använda produkten

1. Tryck matarskruvens inkoppling mot handtaget för

att koppla in matarskruven och slunga snö. (Fig. 45)

2. För kontrollreglaget för drivhastighet åt vänster för

att köra produkten framåt. För kontrollreglaget för drivhastighet åt höger för att köra produkten bakåt. (Fig. 46)

3. Använd drivkopplingen med höger handtag.

4. Tryck drivkopplingen mot handtaget för att koppla

in drivhjulen. Produkten rör sig framåt eller bakåt beroende på placeringen av kontrollreglaget för drivhastighet. (Fig. 47) Stoppa produkten Notera: Stoppa motorn i en nödsituation genom att dra ut på/av-nyckeln.

1. Släpp drivkopplingen för att stoppa drivhjulen.

1272 - 007 - 04.04.2024 4412. Släpp matarskruvens inkoppling för att koppla ur matarskruven och sluta slunga snö. (Fig. 48)

3. Vrid bränslereglaget till läget AV. (Fig. 49)

4. Dra ut på/av-nyckeln. (Fig. 50)

• Kör alltid motorn på fullgas eller nära fullgas.

• Anpassa alltid produktens hastighet efter snösituationen och justera hastigheten med kontrollreglaget för drivhastighet. Se till att produkten slungar snön jämnt.

• Det är lättare och effektivare att ta bort snö omedelbart efter att den fallit.

• Slunga alltid snön med vinden om det är möjligt.

• På plana ytor, som asfaltsvägar, ska du lyfta hasplåtarna upp till 5–6mm från marken.

• Skraplisten är vändbar. När den blir sliten nästan ända till kanten av huset ska du vända den. Byt ut skraplisten om den är skadad eller om båda sidorna är slitna.

• Använd inte utkastavledaren om den är igensatt.

• Om produkten inte rör sig framåt på grund av oförutsedda omständigheter ska du lossa drivningsinkopplingen omedelbart eller flytta PÅ/AV- nyckeln till läget AV. Underhåll Underhållsschema Underhåll Dagligen 20 timmar 50 timmar 100 timmar Se till att skruvar och muttrar är åtdragna

X X X Se till att det inte finns några bränsle- och oljeläckage

Ta bort smuts eller främmande föremål i matarskruven

Kontrollera däckt- rycket

Inspektera och byt ut tändstiftet

Notera: Det är inte nödvändigt att fylla på fett eller att göra annat underhåll på växellådan. Allmän inspektion

• Se till att alla skruvar och muttrar på produkten är korrekt åtdragna. Kontrollera oljenivån OBSERVERA: För låg oljenivå kan orsaka allvarliga motorskador. Kontrollera oljenivån innan du startar produkten.

1. Ställ produkten på plan mark.

2. Ta bort oljetanklocket med mätstickan.

3. Torka av oljan från mätstickan.

4. Sätt tillbaka mätstickan helt i oljetanken för att få en

korrekt bild av oljenivån.

Byt olja efter de första 20h, 50h, 100h, och sedan var 100:e h.

Se Tekniska data för rätt lufttryck.

Kontrollera och rengör tändstiftet före användning varje år. 442 1272 - 007 - 04.04.20245. Ta bort mätstickan.

6. Kontrollera oljenivån på mätstickan.

7. Om oljenivån är låg ska du fylla på med motorolja

och kontrollera oljenivån igen. Byta motorolja

1. Kör motorn några minuter för att värma oljan. Varm

olja rinner bättre och har mer föroreningar. VARNING: Motoroljan är varm. Undvik hudkontakt med den använda motoroljan.

2. Ställ produkten på plan mark.

3. Kör motorn tills allt bränsle har tömts.

4. Ta bort tändningsnyckeln.

5. Placera ett kärl under avtappningspluggen.

6. Ta bort avtappningspluggen, luta produkten bakåt

och töm den använda oljan i kärlet. (Fig. 51)

7. Ställ tillbaka produkten i arbetsläge.

8. Sätt tillbaka avtappningspluggen och dra åt den för

Så undersöker du tändstiftet OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.

• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsletypen är korrekt. c) Se till att luftfiltret är rent.

• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavståndet är korrekt, se Tekniska data på sida 447 . (Fig. 52)

• Byt ut tändstiftet vid behov. Inspektera matarskruvar och skraplisten

1. Före varje användning ska du inspektera

matarskruvarna och skraplisten beträffande slitage.

2. Om kanten på skraplisten är sliten ska du vända på

skraplisten. Om skraplisten har skador eller är sliten på båda kanterna ska du byta ut den.

3. Om kanterna på matarskruvarna är slitna ska du

kontakta en auktoriserad serviceverkstad för utbyte. Justera hasplåtarna Hasplåtarna förhindrar skador på undersidan av snöslungan. Justera hasplåtarna (A) när låsmuttern (B) är lös eller hasplåten inte har rätt avstånd från marken. Ingen justering är nödvändig för normal installation.

2. Flytta hasplåtarna (A) uppåt eller nedåt.

a) På plana ytor ställer du in avståndet mellan skraplisten och marken till 5–6 mm. b) På ojämna ytor ställer du in hasplåtarna (A) i ett läge där skraplisten ligger ovanför markens övre del. VARNING: Se till att grus och stenar inte kommer in i produkten. Föremål som slungas ut med hög hastighet kan orsaka skador.

3. Dra åt låsmuttern (B). (Fig. 53)

Byta ut brytpinnen Brytpinnen skyddar produkten från skador. Den bryts av om ett främmande föremål kommer in i de rörliga delarna.

1. Om brytpinnen bryts av ska du stoppa motorn.

2. Fäst en ny brytpinne (A) och en ny klämfjäder (B).

(Fig. 54) Undersöka däcken

• Håll däcken fria från bränsle, olja och kemikalier för att förhindra skador på gummit.

• Håll däcken borta från stubbar, stenar, fåror, vassa föremål och andra föremål som kan orsaka skador på däcken.

• Se till att däcktrycket är korrekt, se Tekniska data på sida 447

Rensa en igensatt deflektor för utkastarröret Rensa inte utkastarrörets deflektor förrän du har gjort följande.

1. Lossa matarskruvens inkoppling och

drivningsinkopplingen på samma gång.

2. Vänta i tio sekunder för att se till att matarskruvarna

3. Stäng av produkten.

4. Använd rensningsverktyget (minst 37cm långt, ingår

i vissa modeller) för att ta bort hindret. VARNING: Placera inte händerna i utkastarrörets deflektor eller inuti matarskruvskolven. 1272 - 007 - 04.04.2024 443Rengöra produkten

• Rengör plastdelar med en ren och torr trasa.

• Undvik att använda högtryckstvätt när du rengör maskinen.

• Spola inte vatten direkt på motorn.

• Använd en borste för att ta bort löv, gräs och smuts. Felsökning Felsökning Problem Möjlig orsak Lösning Produkten startar inte Säkerhetständningsnyckeln är inte på plats. Sätt i säkerhetständningsnyckeln. Produkten har slut på bränsle. Fyll bränsletanken med färsk och ren bensin. På/av-nyckeln är AV. Flytta på/av-nyckeln till läget PÅ. Choken är i läget AV (STÄNGD). Flytta choken till läget PÅ (FULL, ÖP- PEN). Primern är inte intryckt. Tryck på primern. Motorn är övermättad. Vänta några minuter innan du startar om, flöda INTE. Starta om motorn medan fullgas och choken är i läget AV (STÄNGD). Tändstiftskabeln är inte ansluten. Anslut kabeln till tändstiftet. Tändstiftet är defekt. Byt ut tändstiftet. Det finns vatten i bränslet eller bränslet är för gammalt. Töm bränsletanken och förgasaren. Fyll bränsletanken med färsk och ren bensin. Det finns ånga i bränsleledningen. Se till att alla bränsleledningen är lägre än bränsletankens utlopp. Bränsleledningen bör löpa kontinuer- ligt ned från bränsletanken till förga- saren. Andra orsaker. Inspektera noggrant startprocedurer- na i denna handbok. Bränslereglaget (i förekommande fall) är i läget STÄNGD (AV). Vrid bränslereglaget till läget ÖPPEN (PÅ). Gasreglaget är i läget STOPP. För gasreglaget till läget SNABB. 444 1272 - 007 - 04.04.2024Problem Möjlig orsak Lösning Minskad effekt Tändstiftskabeln är inte ansluten. Anslut kabeln till tändstiftet. Produkten slungar för mycket snö. Minska hastigheten och stråkets bredd. Bränsletanklocket är täckt med is eller snö. Ta bort is och snö på och runt bräns- letanklocket. Ljuddämparen är smutsig eller igensatt. Rengör eller byt ut ljuddämparen. Felaktig kabellängd. Justera kabeln. Ljuddämparen är igensatt. Se till att motorn är sval. Avlägsna blockeringen. Luftintaget på förgasaren är igensatt. Se till att motorn är sval. Avlägsna blockeringen. Motorn går på tomgång el- ler går ojämnt Choken är i läget PÅ (FULL, ÖPPEN). Flytta choken till läget AV (STÄNGD). Bränsleledningen är igensatt. Rengör bränsleledningen. Det finns vatten i bränslet eller bränslet är för gammalt. Töm bränsletanken och förgasaren. Fyll bränsletanken med färsk och ren bensin. Förgasaren behöver bytas ut. Kontakta en auktoriserad service- verkstad. Remmen är utsträckt. Byt ut matarskruvens kilrem. Kraftiga vibrationer/hand- tagsrörelser Vissa delar är lösa. Matarskruvarna är skadade. Dra åt alla fästdon. Byt ut de ska- dade delarna. Kontakta en auktorise- rad serviceverkstad om vibrationerna kvarstår. Handtagen är inte korrekt placerade. Se till att handtagen är låsta på plats. Justeringsspakens muttrar är lösa. Dra åt muttrarna tills handtaget känns säkert. Det är svårt att dra i startsnörets handtag Startsnörets handtag är fruset. Dra sakta ut så mycket snöre ur startmotorn som möjligt och släpp startsnörets handtag. Om motorn inte startar ska du upprepa proceduren eller använd den elektriska startmo- torn. Snöret stör komponenter. Startsnöret ska inte vidröra några kablar eller slangar. 1272 - 007 - 04.04.2024 445Problem Möjlig orsak Lösning Ingen dragkraft/körhastig- heten saktar ned Ingen eller långsam snöut- kastning Remmen slirar. Justera kabeln. Justera remmen. Remmen är sliten. Kontrollera/byt ut remmen. Remmen har hoppat av linhjulet. Kontrollera/installera om remmen. Utkastavledaren är igensatt. Rengör utkastavledaren. Främmande föremål täpper till matarskruvarna. Ta bort skräp eller det främmande fö- remålet från matarskruvarna. Brytpinnen är trasig. Byt ut den trasiga brytpinnen. För mycket snö och is har samlats mellan spårkomponenterna. Ta bort snö och is som har samlats mellan spårkomponenterna. Friktionsdrivhjulet är slitet. Kontakta en auktoriserad service- verkstad. Fel på matarskruvens ro- tation efter att handtaget släpps Drivremmen är inte inriktad. Justera drivremmen. Utkastavledaren är inte inriktad. Justera utkastavledaren. Lamporna inte är på (om sådana finns) Motorn är inte igång. Starta motorn. Kabelanslutningen är lös. Kontrollera kabelanslutningarna på motorn och lamporna. Lysdioden är bränd. Byt ut lysdiodmodulen. Enskilda lys- dioder kan inte bytas ut. Utkastets rotator är svårt att rubba Det finns skräp i utkastets rotatormekanism. Rengör de inre delarna av utkastets rotatormekanism. Kablarna är snodda eller skadade. Se till att kablarna inte är snodda. Byt ut skadade kablar. Produkten svänger på ena hållet Däcktrycket är inte samma på båda sidor. Justera däcktrycket och fyll däcken. Produkten kör med endast ett hjul. Kontrollera däckens låssprint. Ojämn slädjustering. Justera hasplåtarna och släggan. Ojämn hasplåtsinställning. Justera hasplåtarna och släggan. Transport, förvaring och kassering Transport och förvaring

• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.

• Använd alltid godkända behållare för transport och förvaring av bränsle.

• Töm bränsletanken innan du placerar produkten för förvaring under en längre tid.

• Om förgasarens flottörshus har en avtappningsplugg ska bränslet tömmas ur förgasaren innan produkten förvaras under en längre tid.

• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.

• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

• Förvara produkten på en torr och frostfri plats. Kassering

• Följ lokala bestämmelser och tillämpliga förordningar.

• Kassera alla kemikalier, som motorolja och bränsle, vid en serviceverkstad eller på lämplig anvisad plats.

• Kassera produkten på lämplig anvisad plats eller skicka den till Husqvarna för kassering. 446 1272 - 007 - 04.04.2024Tekniska data Tekniska data ST 124 Dimensioner Vikt med tomma tankar, kg 76 Däcktryck vid maximal drift, PSI 20 Intagshöjd, cm 53,3 Arbetsbredd, cm 61 Motor Varumärke Husqvarna Nominell motoreffekt, kW 4,3 Slagvolym, cc 212 Bränsletyp Blyfri (högst 10% etanol) Bränslekapacitet, gal/l 0,58 / 2,2 Typ av olja (API SJ-SN) SAE 5W30 (under 0°C) Oljekapacitet, fl. oz./l 20 / 0,6 Elsystem Tändstift F7RTC Tändstiftets elektrodavstånd (tum/mm) 0,027–0,031 / 0,7–0,8 Bulleremissioner

Ljudeffektnivå, uppmätt dB(A) 100 Ljudeffektnivå, garanterad L

Ljudtrycksnivå vid användarens öra, uppmätt L

Vibrationsnivå i handtaget, vänster / höger 4,15 / 4,08

Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiven 2000/14/EG och 2005/88/EG. Redovisade data för emission av buller har ett typiskt spridningsmått (standardavvikelse) på 1,5dB(A). Osäkerhet = 1,5dB(A)

Ljudtrycksnivå enligt SS-EN ISO 11201. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,5 dB(A). Osäkerhet = 1,5dB(A)

Vibrationsnivå enligt ISO 8437-4 bilaga B. Osäkerhet = 1,5m/s

1272 - 007 - 04.04.2024 447Försäkran om överensstämmelse EU-försäkran om överensstämmelse Husqvarna AB, 561 82 Huskvarna, SVERIGE, försäkrar härmed på eget ansvar att den företrädda produkten: Beskrivning Snöslunga Varumärke Husqvarna Plattform/typ/modell ST 124 Parti Serienummer daterade 2020 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”angående maskiner” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EG, 2005/88/EG ”angående buller utomhus” Följande harmoniserade standarder och/eller tekniska specifikationer tillämpas: EN ISO 12100:2010, EN
