BRUKSANVISNING ST 424 HUSQVARNA

Sådan startesproduktet

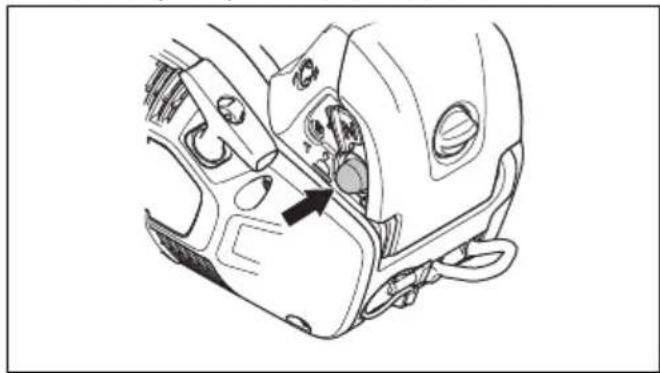

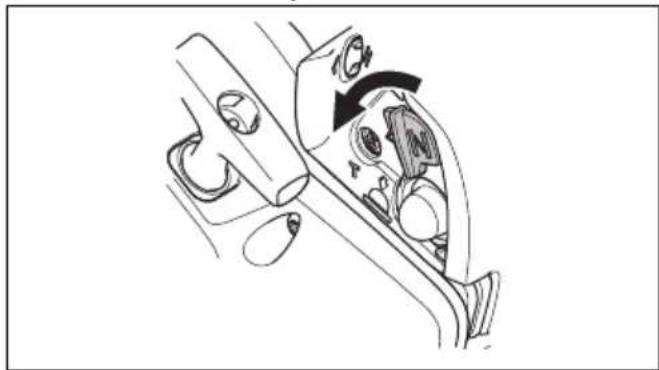

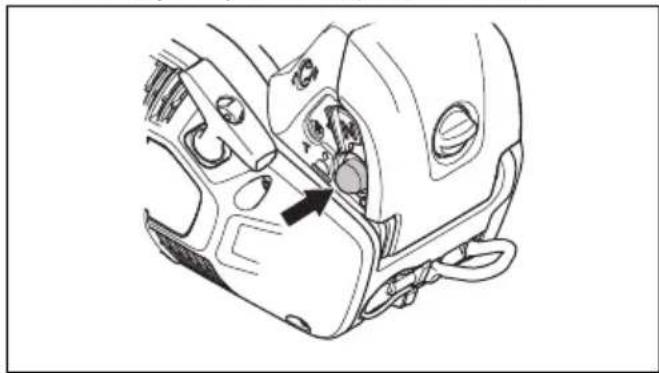

Sādan forberedes start med en kold motor

ADVARSEL: Kædebremsen skal vare aktiveret, nar motorsaven startes, for at mindske risikoen for persorskade.

1. Flyt kastbeskyttelsen fremerefter for at aktivere kaedebremsen.

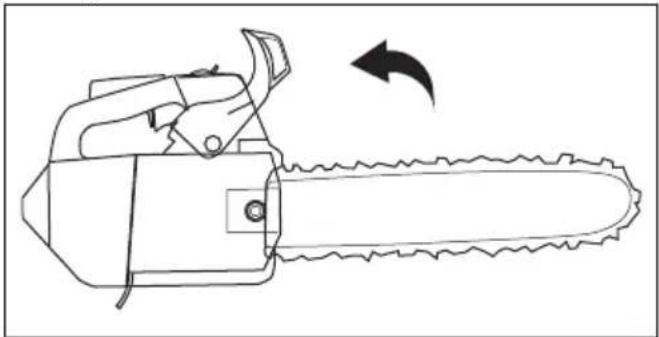

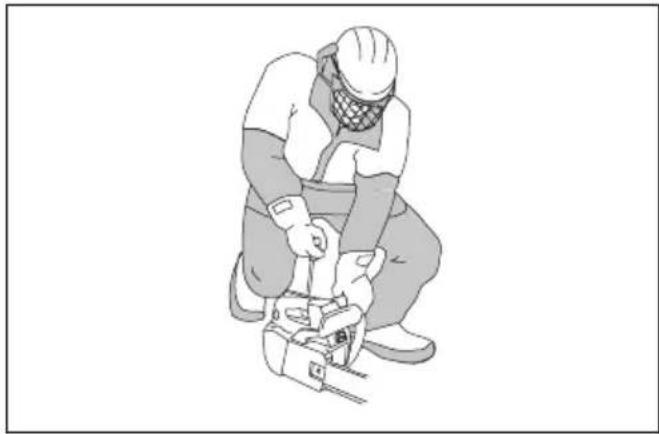

Sādan startes Produktet

Sādan startes produktet i traēt

OBS: Skade på produktet.

Dette Produktet har en totaktsmotor.

OBS: Feil type drivstoff kan.fore til skader pa motoren. Bruk en blanding av bensin og totaktsolje.

Forhåndsblandet drivstoff

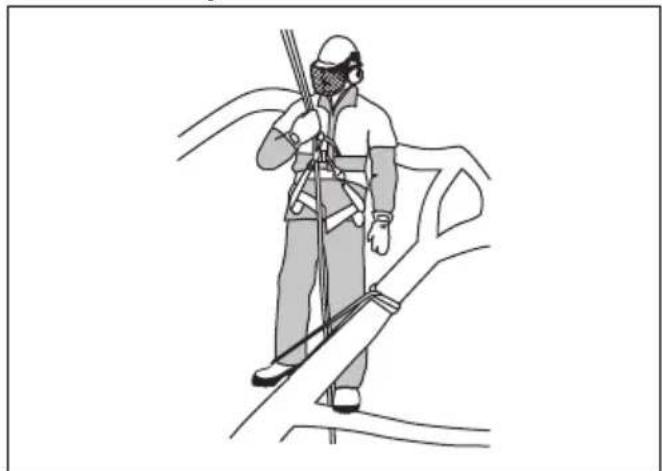

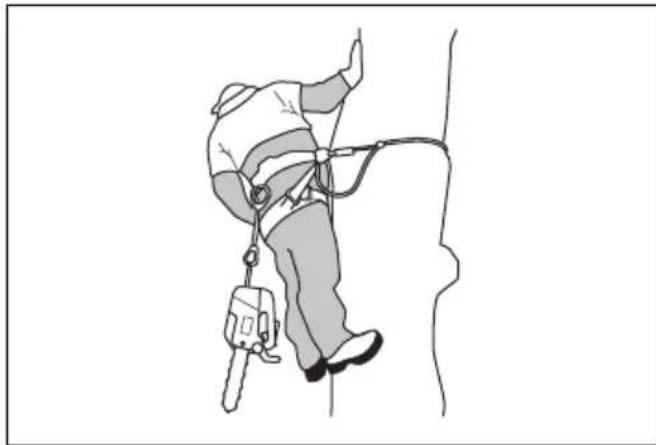

Starte Produktet i treet

Vedlikehold av og kontroller av sikkerhetsanordningene på produitet

Utfore en kontroll av bromsebandet

Videre har 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, bekreftet overensstemmelse med tillegg V til rådets direktiv av 8. mai 2000 «angående utslipp av støy til omgivelsene» 2000/14/EF. Sertifikatet har følgende nummer: 01/161/111 - T525.

Transport och forvaring. 546

Tekniska data. 546

Tillbehör 547

EG-forsakran om overensstammelse 549

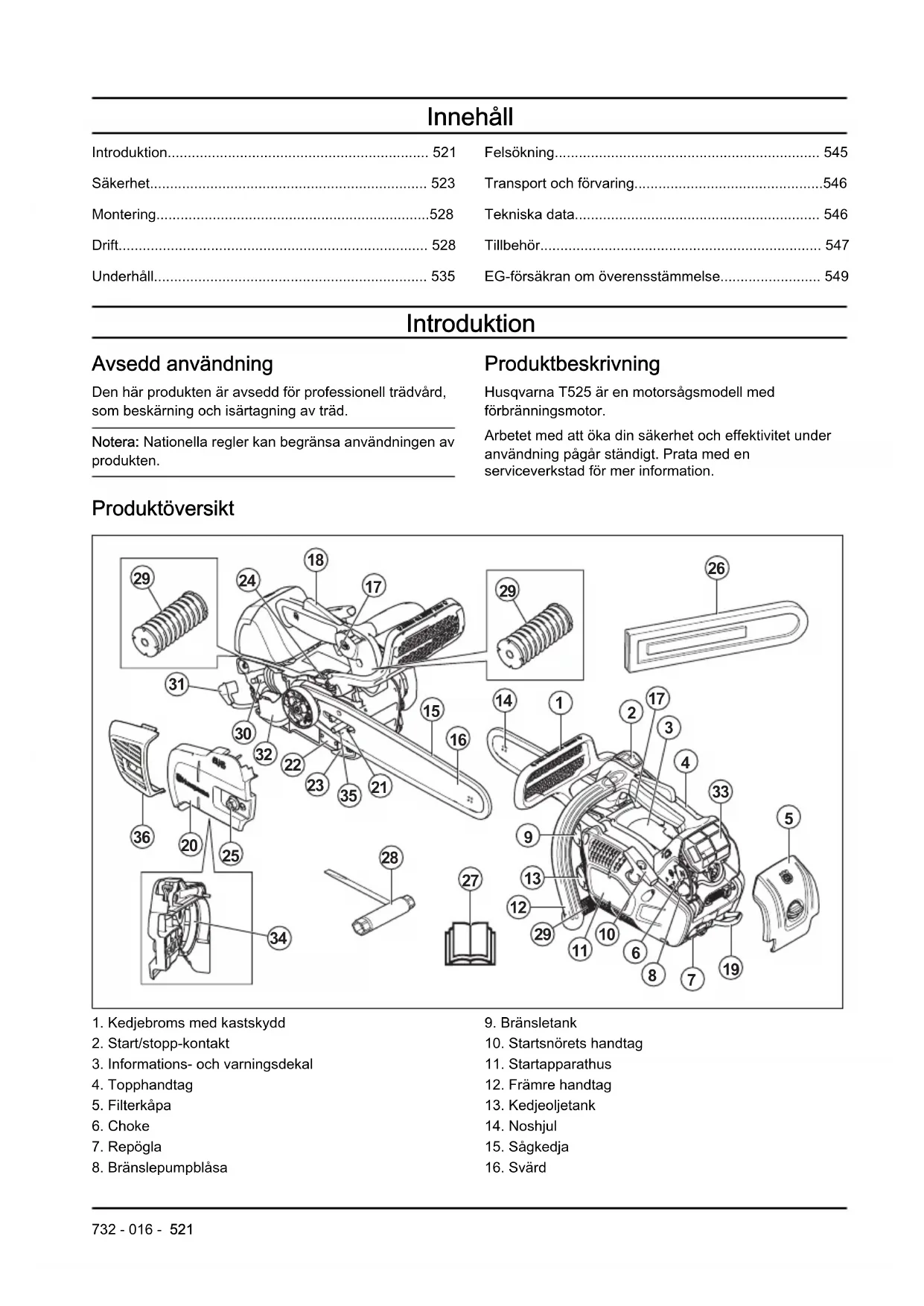

Introduktion

Avsedd användning

Den harprodukten ar avsedd for professionll tradvard, som beskärning och isartagning av trad.

Notera: Nationella regler kan begränsa användningen av Produkten.

Produktbeskrivning

Husqvarna T525 ar en motorsågsmodell med forbränningsmotor.

Arbetet med att öka din sakerhet och effektivitet under användning pagar ständigt. Prata med en serviceverkstad for mer information.

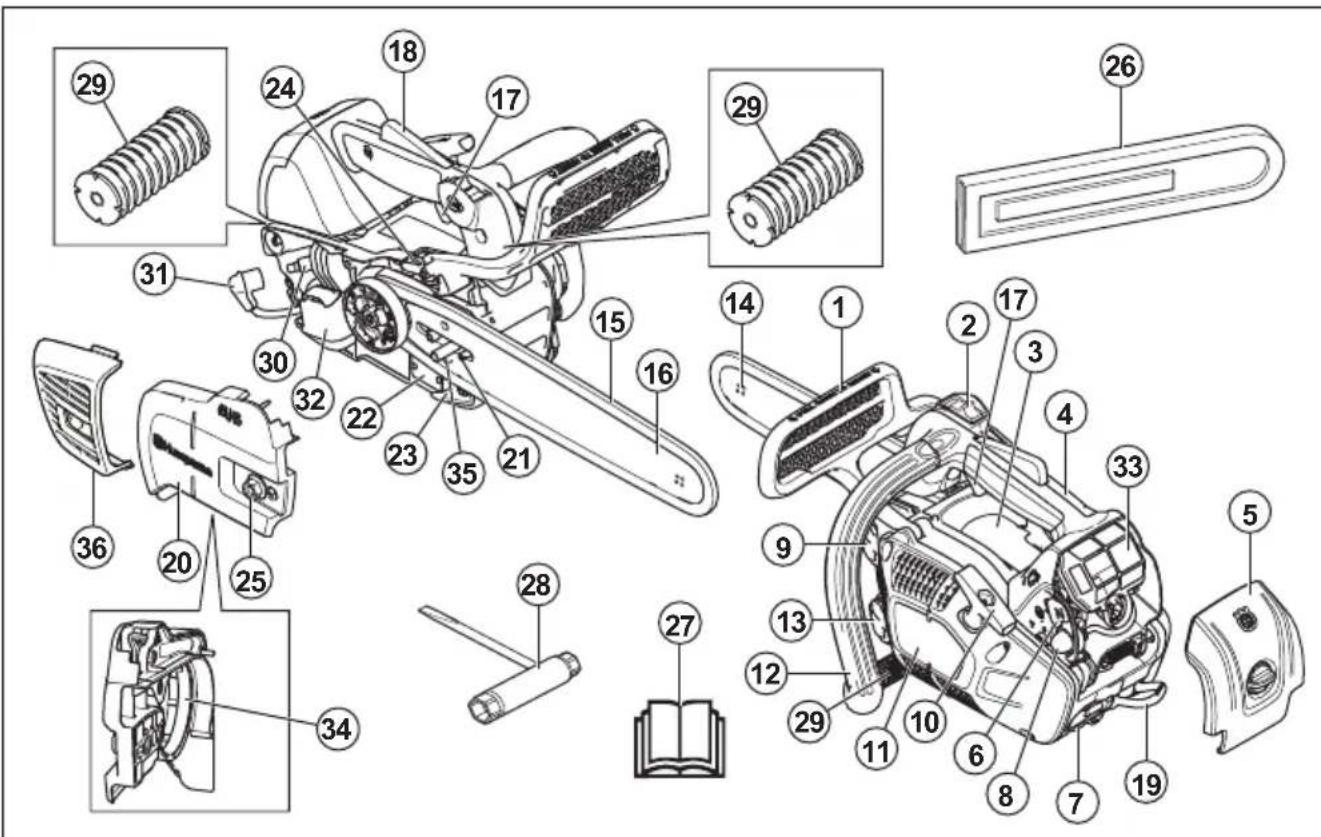

Produktoversikt

1. Kedjebroms med kastskydd
2. Start/stopp-kontakt
3. Informations- och varningsdekal
4. Topphandtag
5. Filterkapa
6. Choke
7. Repogla

8. Branslepumpblasa

9. Bransletank

10. Startsnöretshandtag
11. Startapparathus
12. Främre handtag
13. Kedjeoljetank
14. Noshjul
15. Sågkedja

16. Svard

17. Gasreglage

18. Dödmansgrepp
19. Baltesogla
20. Kopplingskapa
21. Kedjespannarskruv
22. Produkt- och serienummerskylt
23. Kedjefangare
24. Justerskruv for oljepump
25. Svärdsmutter
26. Transportskydd
27. Bruksanvisning
28. Kombinyckel
29. Avvibreringssystem, tre enheter
30. Tändstift
31. Tandhatten
32. Ljuddampare
33. Luftfilter
34. Bromsband
35. Kedjespennartapp
36. Ljuddamparkapa

Var forsiktig och använd produiten på rätt sätt. Den härprodukten kan orsaka allvarlig eller livshotande skada für användaren och andra.

Läs noggrant igenom bra克斯anvisningen och se till att du forstar innehålet innan du använderprodukten.

Anvand alltid godkänd skyddshjalm samt godkant horselskydd och ogonskydd.

Den harprodukten overensstammer med gällande EG-direktiv.

Emission av buller i miljon enligt EU-direktiv 2000/14/EC och New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Information om bulleremission finns pa maskinens etikett och i kapitlet Tekniska data pa sida 546

Kedjbeboms, aktiverad (hoger). Kedjbeboms, avaktiverad (vänster).

Branslepumpblasa.

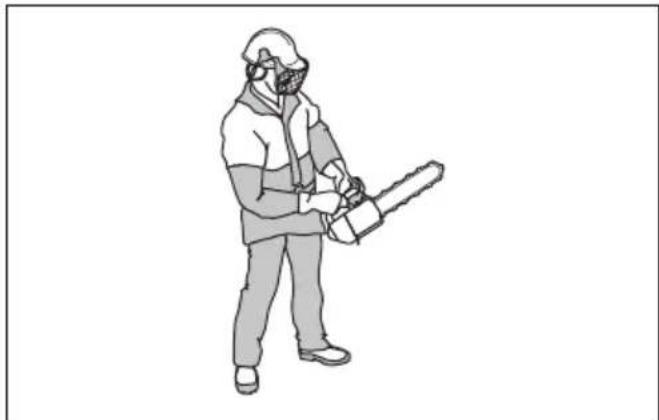

Användaren skalaftid hälla motorsagen med bada händerna.

Använd aldrig motorsågen med bara en hand.

Låt aldrig svärddsspetsen komma i kontakt med nagot foremål.

Varning! Kast kan uppsta nar svardsspetsen kommer i kontakt med ett foremål och orsakar en väldigt snabb omvänd reaktion som kastar svärdet uppåt och bakat mot användaren. Kan orsaka allvarlig personskada.

Använd lámpliga skydd for fötter, ben, händer och armar.

Denna motorsag ska
endast anvandas av personer som ar speielt
utbildade i tradvardsarbe. SeBruksanvisningen!

Arbetsläge.

Choke.

yyyyyyyyxx Typskylten visar seri

numret. yyyy ar Produktionsaret och ww ar Produktionsveckan.

Notera: Övriga symboler/etiketter på produit avser spefika krav for certifieringar på vissa marknader.

WARNING: Manipulering av motorn upphäver EG-typgodkännandet für den harprodukten.

Sakerhet

Sakerhetsdefinitioner

Definitionerna nedan beskriver allvarlighetsgraden for varje signalord.

WARNING: Personskador.

OBSERVERA: Skador på produkten.

Notera: Denna information gör Produkten lättare att använda.

Allmanna sakerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använderprodukten.

• En felaktigt eller slarvigt använd motorsåg År att farligt redskap som kan orsaka allvarliga, till och med livshotande, skador. Det År mycket viktigt att du laser och forstår innehålet ienna bruksanvising.
• Enhetens ursprungliga utformning fär inte under nagra omständigheter andras utan tillstand frän tillverkaren. Använd inte en produit som verkar ha blivit modifierad av andra och använd endast originaltillbehör für Produkten. Icke auktorisaredeändringar och/eller tillbehör kan medfora allvarliga personskador eller dödsfall for Föraren alleranda.
• Ljuddãmparen innehäller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall juddãmparen skulle gå sönder.
• Längvarig inandning av motorns avgaser, kedjeoljedimma och sagspan kan vara hälsofarligt.
• Denna produit alstrar ett elektromagnetiskt falt under drift. Detta falt kan under vissa omständigheter ge paverkan på aktiva eller passiva medicinska implantat. För att reducera risiken for omständigheter som kan leda till allvarlga eller livshotande skador reckmenderar vi därfor personer med implantat att rådgöra med lakare samt tillverkaren av det medicinska implantatet innanenna maskin används.
  Informationen ienna bruksanvisning kan aldrig ersatta professionell kompetens och erfarenhet. Om du rakar ut for en situation som g Dor dig osaker ske

du ràdràga en expert. Kontakta din serviceverkstad ell er erfaren motorságsanvändare. Undvik all användning du anser dig otillräckligt kvalificerad for!

Sakerhetsinstruktioner for drift

WARNING: Läs varningsinstruktionerna. nedan innan du anvanderprodukten.

• Denna motorsåg med topphandtag År särskilt utformad for tradvård och skötsel i tradet. På grund av handtagets särskilt kompakta utformning (handtag som sitter tätt) finns en ökad risk for att förlora kontrollen. Av denna anledning bör dessa speciella motorsågar endast användas for arbete i trad av personer som År utbildade i specialsågning och särskilda arbetstekniker samt År ordentlich sakerhetsutrustade (lyftkorg, rep, sakerhetssele). För all annan typ av sängning på markniva rekommenderas vanliga motorsågar (med större utrymme mellan handtagen).

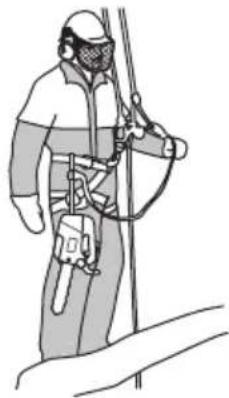

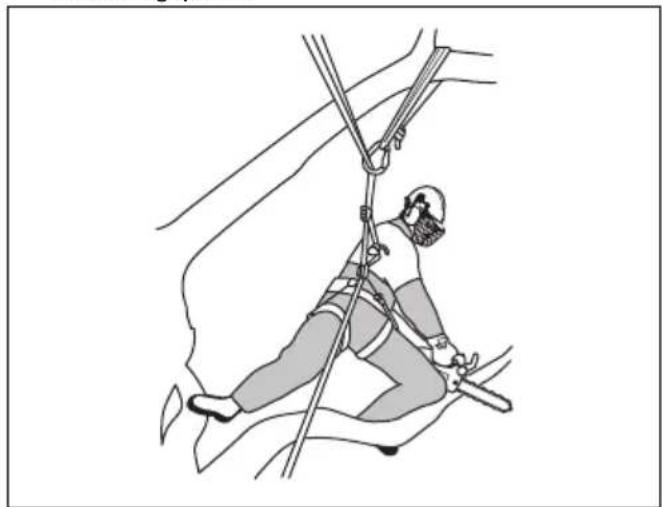

• Att arbeta i ett träd innebär att man maste använda sig av särskilda sag- och arbetstekniker samt att arbetet maste overvakas i syfte att minska risiken for personskada. Arbeta aldrig i ett träd om du inte har genomgatt särskild yrkesutbildning for sadant arbete, inklusive utbildning i användning av sakerhets- och klatterutrustning sasom selar, rep, remmar, stegjärn, snapplås, karbinhakar m.m.

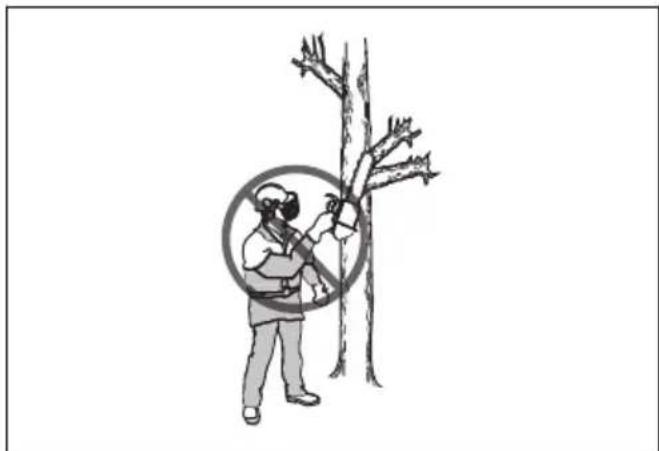

  Forsok aldrig fanga fallande bitar. Saga aldrig i tradet när du bara ar fastspänd med ett rep. Använd alltid två sakerhetsrep.
• Vid kritiska fällningsmoment bör horselskydden vara uppfälda sa snart sängingen upphört sa att ljud och varningssignaler kan uppmärksammas.

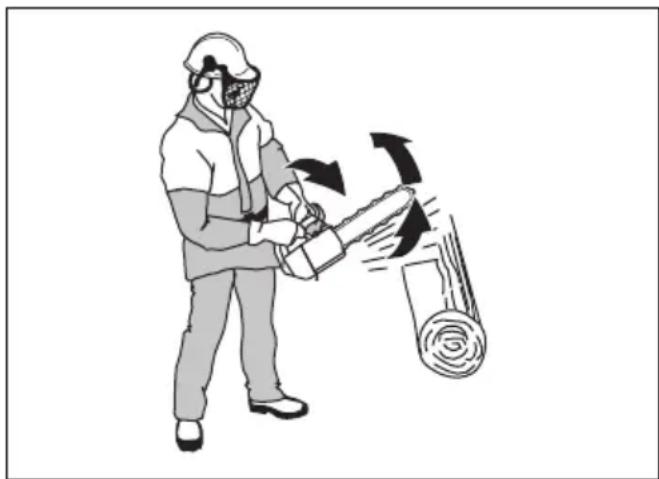

• Innan du anvander den har produiten maste du forsta vad kast innebar och hur de kan undvikas. Se Information om kast pa sida 530 for instruktioner.
• Använd aldrig en produit som ar defekt. Följ sakerhets-, underhalls- och serviceinstruktioner ienna bruksanvisning. Vissa underhalls- och serviceatgärder skutforas av utbildade och kvalificerade specialister. Se Underhäll päsida 535 För instruktioner.
• Använd aldrig Produkten med synlga skador på tändhatt och tandkabel. Risk für gnistbildning forekommer, vilket kan orsaka brand.
• Använd aldrig Produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan

páverka din syn, ditt omdöme aller din kroppskontroll.

Använd inte Produkten vid ogynnsamma vaderleksforhällanden, exemplvis tāt dimma, kraftigt regn,Hard vind, stark kyla osv. Att arbeta iDSLigt väder ar trottsamt och kan skapa farliga omstandigheter, exemplvis halt underlag, paverkande pa tradets fallrikting m.m.
- Felaktig skärutrusting eller en felaktig svärd/ sāgkedjekombination ökar risiken für kast! Använd endast de svärd- och sāgkedjekombinationer som vi reckommenderar, och följ slipningsanvisningarna. Se Tillbehör på sida 547 För instruktioner.
- Starta aldrig en produitutan att svard,sagkedja och samtliga kapor ar korrekt monterade.Se IntroductiOn pa sida 528for instruktioner. Om svard och sagkedja inte ar monterade paproducten kan kopplingen lossna och orsaka allvarlga skador.

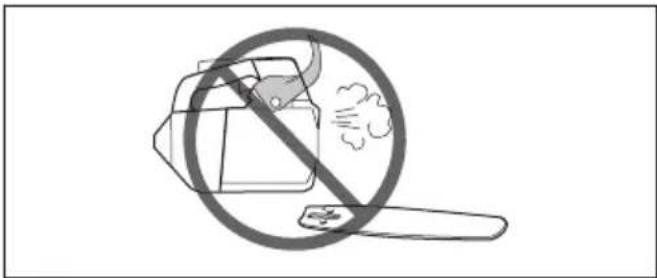

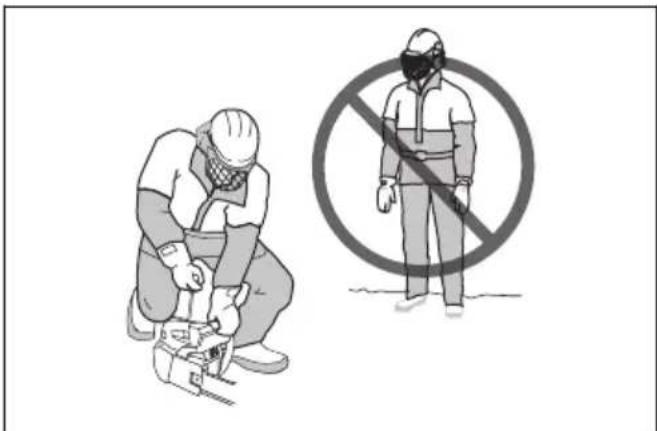

• Starta aldrigprodukten inomhus. Inandning av avgaser kan vara farligt.
• lakta omgivningen och var saker på att det inte finns risk att manniskor eller djur kan komma i kontakt med eller paverka din kontroll av skärutrustning.

• Om du inte fokuserar kan det leda till kast om svärdets kastrisksektor oavsiktligt träffar en gren, ett narbelåget trad eller att annat foremål.
• Använd aldrig en motorsåg med en hand. En motorsåg kan inte kontrolleras på att sakert satt med en hand. Du kan skada dig. Ha alltid att fast, stadigt grepp om handtagen med båda handerna.
• Hall alltid motorsågen stadigt med höger hand på topphandtaget och vänster hand på det främre handtaget. Tummar och fingrar skall omsluta handtagen. Använd det har greppet oavsett om du är vänster- eller Högerhät. Detta grepp minimerar

effekten av kast och gör att du har kontroll über motorsägen. Släpp inte handtagen!

Anvand aldrig motorsagen ovanfor axelhojd.

• Använd aldrigproduktenutan mojlighet att kunna pakalla hjälp i handelse av olycka.
• Ibland fastnar span i kopplingskapan vilket kan leda till att sagkedjan kör fast. Stanna alltid motorn vid rengöring.
• Om sāgkedjan fastnar i sāgsnittet: Stoppa motorn!
• Att kora en motor i ett instangt aller daltigt ventilerat utrymme kan orsaka doldsfall genom kolmonoxidforgiftning.
• Motoravgaserna ar heta och kan medföra gnistor som kan orsaka brand. Starta inteprodukten inomhus eller nara brandfarligt material.
• Använd kedjebromsen som parkeringsbroms Near du starter Produkten och Near du rör dig korta sträckor. Bär alltidprodukten i det främre handtaget. Detta minskar risken for att du eller en person nara dig träffas av sögkedjan.

• Overexponering av vibrationer kan leda till blodkarls-eller nervskador hos personer som har blodcirkulationstörningar. Uppsök lákare om ni upplever kroppsliga symptom som kan relateras till overexponering av vibrationer. Exempel på sádana symptom ar domningar,avsaknad av kändel, "kittingar", "stickninger", smárta,avsaknad aller reducing av normal styrka, Förändringar i hudens färg ell der dess yta. Dessa symptom upptrader vanligtvis i fingrar, händer ell erher handleder. Dessa symptom kan öka vid laga temperaturer.

• Det ar omjolt att tacka alla tankbara situationer du kan stallas infor vid anvandet av en motorsag. Var alltid forsiktig och anvand sunt fornuft. Undvik situationer som du anser dig otillracklig kvalificerad for. Om du after att ha last dessa instruktioner fortfarande kanner dig osaker angaende tillvagagangssatt sca du radfraga en expert innan du fortsatter. Tveka inte att kontakta en aterforsaljare ell Herusqvarna om du har frigor angaende anvandning av motorsagen. Vi star garna till tjanst och ger dig rad som hjalper dig att anvanda din motorsag pa ett batten och sakrare satt. Ga garna en utbildning i motorsagsanvanding. Din aterforsaljare, skogsvardskola ell eritt bibliotek kan upplysa dig om vilket utbildningsmaterial och vilka kurser som finns tillgangliga.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Merparten av olyckorna med motorsag intraffar nar sagkedjan traffar anvandaren. Du maste anvanda godkänd personlig skyddsutrusting under användning. Personlig skyddsutrusting ger dig inte fullstandigt skydd mot skador, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Vänd dig till en serviceverkstad for rekommendationer om vilken utrustning som sca anvandas.
• Kläderna måste vara atsittande, men ska inte begrānsa dina rorelser. Kontrollera regelbundet skicket på den personlga skyddsutrustningen.
• Använd en godkänd skyddshjälm.
  Använd godkända hörskyydd. Längvarig exponering for buller kan ge bestäende hörselnedsätting.

Använd skyddsglasögon aller ansiktsvisir for att minska risiken for skador frän flygande foremål. Produktken kan slunga ivag foremål, sösom sagspan, små trästycken osv. med stor kraft. Detta kan orsaka allvarlig skada, speciellt på ögonen.
Anvand handskar med sagskydd.
Anvand byxor med sagskydd.
- Använd stövlar med sagskydd, stålhättä och halkfri sula.
- Ha alltid forsta hjälpen-ustrustning med dig.
- Risk for gnisbldning. Ha verktyg for brandslackning och en skyffel till hands for att forhindra skogsbrander.

Sakerhetsanordningerpáprodukten

WARNING: Läs varningsinstruktionerna nedan innan du använderprodukten.

• Använd inte en produit med defekta sakerhetsanordningar.
• Kontrollera sakerhetsanordningarna regelbundet. Se Underhall och kontroller av produits sakerhetsanordningar pa sida 537.
• Om sakerhetsanordningarna ar defekta ska du prata med en Husqvarna-serviceverkstad.

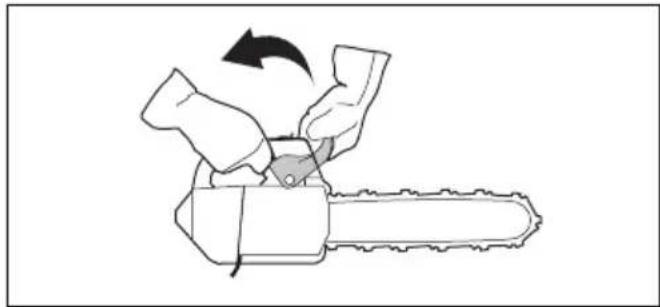

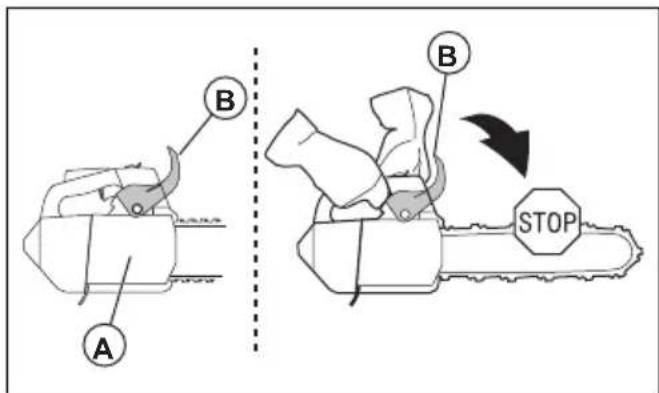

Kedjebroms med kastskydd

Produkten har en kedjebroms som stoppar sagkedjan vid kast. Kedjebromsen minskar risken for olyckor, men det ar bara du som kan forhindra dem.

Kedjebromsen (A) aktiveras manuell med
vänsterhanden aller automatiskt via troghetsfunktionen.
For kastskyddet (B) framät for att aktivera kadjebromsen manuell.

Dra kastskyddet framål for att avaktivera kejdbebromsen.

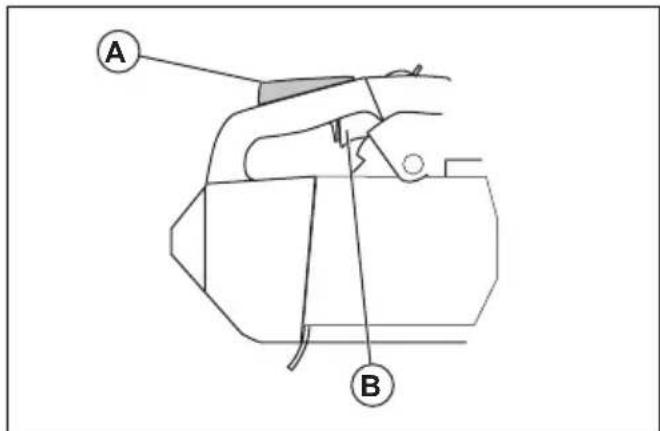

Dödmansgrepp

Dödmansgreppet fürhindrar ofrivillig aktivering av gasreglaget. Om du sätter handen runt handtaget och trycker in dödmansgreppet (A) frikopplas gasreglaget (B). När greppet om handtaget slapps ätergär bade gasreglaget och dödmansgreppet till sina respektive ursprungslagen. Denna Funktion laser gasreglaget i tomgangsvarvtil.

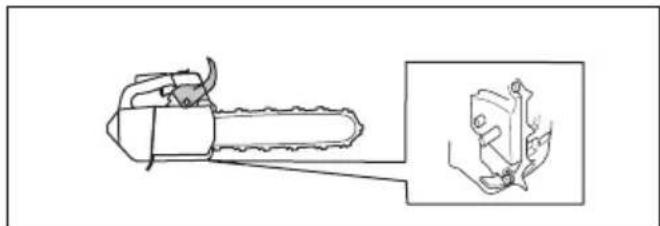

Kedjefangare

Kedjefangaren fangar upp sagkedjan om den går sönder aller hoppar av. Rätt sagkedjespenning och korrekt unterhäll av sagkedja och svärd minskar risiken for olyckor.

Avvibreringssystem

Avvibreringsystemet minskar vibrationerna i handlagen. Avvibreringselement fungerar som en separation mellan sjalvaprodukten och handtagsenheten.

Se Produktoversikt pa sida 521 for information om var avvibreringssystemet finns pa din produit.

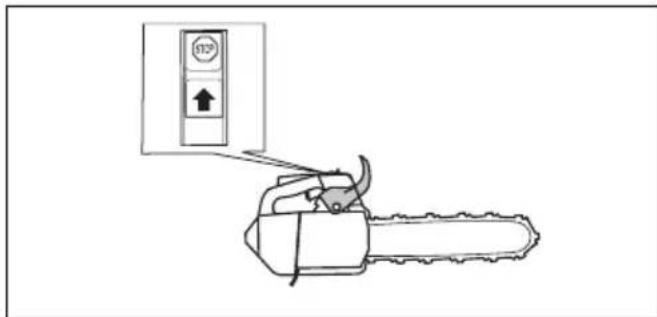

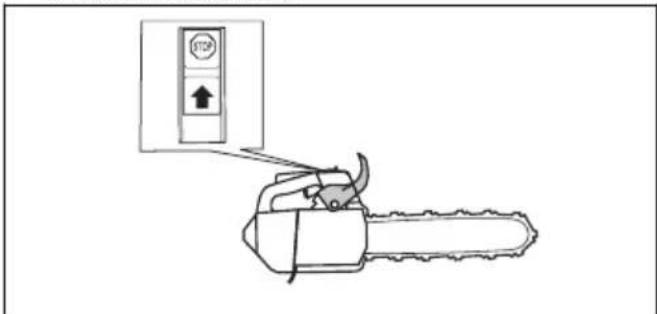

Start/stopp-kontakt

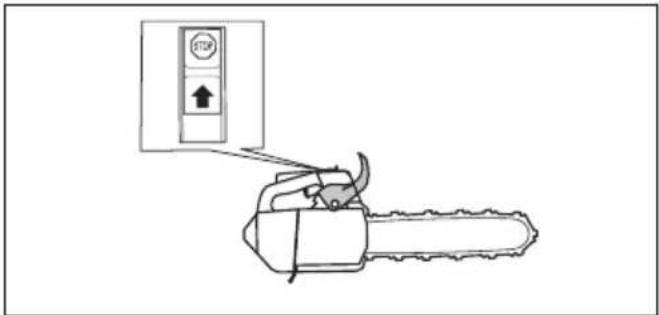

Använd start/stopp-kontakten für att stänga av motorn.

Ljuddampare

WARNING: Ljuddämparen blir mycket varm under/efter drift och vid tomgang.Det foreligger en brandrisk, särskilt nár du anvander produit nara brandfarliga material och/eller angor.

WARNING: Använd inte en produitutan ljuddämpare aller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivan och brandrisken. Ha verktyg for brandslackning nara till hands. Använd inte en produitutan, ell er med ett trasigt, gnistfängarnat om du maste haett gnistfängarnat i ditt omrade.

Ljuddämparen häller ljudnish till att minimum och leder bort motorns avgaser frän foraren. I områden med varmt och tort värer ar brandrisken hög. Följ lokala foreskrifter och instruktioner für unterhalb.

Branslesakerhet

WARNING: Läs varningsinstruktionerna. nedan innan du anvander Produkten.

Sorj for god ventilation vid tankning och blandning av bransle (bensin och tvataktsolja).
- Bränsle och brändsleängor ar mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därfor fösiktig vid hantering av brändsle och sörj for god luftventilation vid brändslehantering.
- Var forsiktig vid hantering av branske och kedjeolja.
Tänk på brand-, explosions- och inandningsriskerna.
- Rök inte och placera heller inte nagot varmt foremäl i narheten av bränse.
- Stäng alltid av motorn och lát den svalna i ett par minuter innan bransle fylls pa.
- Oppna tanklocker sakta vid branslepayllning sa att eventuellt overtryck sakta forsvinner.
- Drag at tanklocker noga after tankning.
- Tanka aldrigprodukten nar motorn ar i gang.

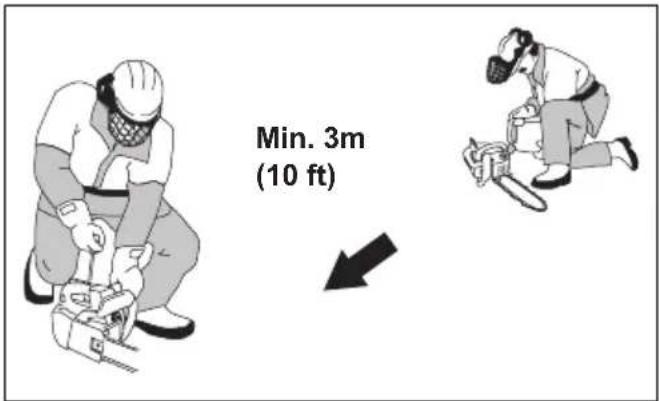

• Flytta alltid produit minst tre meter bort fran tankningsplatsen och bransledepan fore start.

After tankning finns det nagra situationer d du aldrig ske starta Produkten:

• Om du spilt bransle eller kedjeolja på Produkten.
  Torka av allt spill och låt bensinresterna avdunsta.
• Om du spilt bransle pà dig själv eller dina kläder. Byt kläder och tvätta de kroppsdelar som varit i kontakt med branslet. Använd tvål och vatten.
• Omprodukten lackerbransle. Kontrollera regelbundet om det finns nagot lackage fran bransletank, tanklock och bransledningar.

Sakerhetsinstruktioner for underhalle

WARNING: Läs varningsinstruktionerna. nedan innan du utfor underhall pa produiten.

• Utför endast unterhälls- och servicearbeten som beskrivs ienna bruksanvisning. Låt professionell servicepersonal utföra allt annat underhäll och alla reparationer.
• Utför sakerhetskontroller och underhälls- och serviceinstruktioner ienna bruksanvisning regelbundet. Regelbundet unterhäll ökarprodukten livslängd och minskar risken for olyckor. Se Underhäll på sida 535 für instruktioner.
• Om sakerhetskontrollerna ienna bruksanvisining inte godkanns after att du har utfort underhall skadutala med en serviceverkstad. Vi garantarer att det finns professionella reparationer och service tillgangliga for din produit.

Sakerhetsinstruktioner for skarutrustningen

WARNING: Läs varningsinstruktionerna. nedan innan du anvanderprodukten.

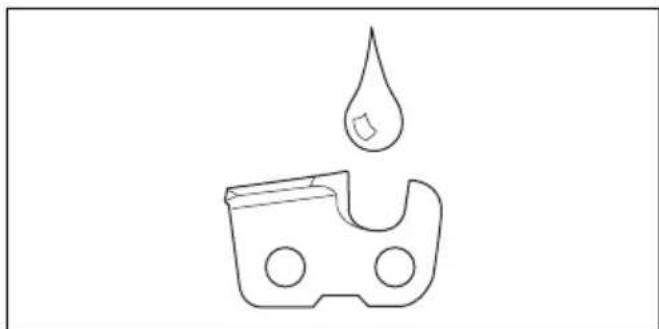

Anvand endast de svard-/sagkedjekombinationer och den filustrustning som vi rekommenderar. Se Tillbehor paskida 547for instruktioner.

• Använd skyddshandskar nár du använder eller utfor underhäll på sagkedjan. Åven en sagkedja som interör sig kan orsaka skador.
• Häll skärtnänderna korrekt filade. Följ instruktionerna och använd rekommenderad filmall. En sagkedja som ar skadad eller felaktigt filad ökar risiken for olyckor.

• Häll korrekt underställning. Följvara instruktioner och användrekommenderad underställning. En for stor underställning okar risken for kast.

• Se till att kadjan har korrekt spänning. Om kadjan inte sluter tatt mot svärdet kan kadjan hoppa av. En felaktig sāgkedjespänning ökar slitaget på svärd, sāgkedja och kedjedrivhjulet. Se Justera sāgkedjans spänning på sida 542.

• Utför unterhalb på skärutrustingen regelbundet och se till att den är smord. Om kedjan inte är korrekt smord ökar risiken für slitage på svärd, sagkedja och kedjedrivhjul.

Montering

Introduction

WARNING: Läs och Första sakerhetskapitletinnan du monterarprodukten.

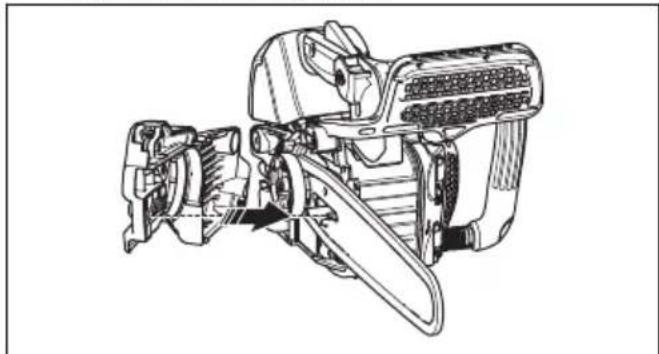

Montera svard och sagkedja

1. Avaktivera kedjebromsen.
2. Lossa svardsmuttern och tag bort kopplingskapan.

Notera: Om kopplingskapan ar svar att ta bort kan du dra at svardsmuttern, aktivera kedjebromsen och sedan slappa den ingen. Ett klick hors om den slapper ordentlich.

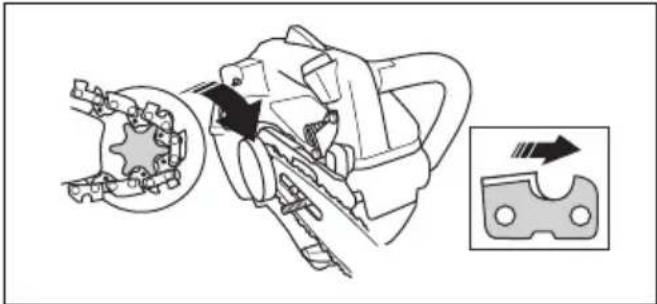

1. Montera svardet over svardsbulten. Placera svardet i sitt bakersta lage.
2. Installera sagkedjan på rätt satt runt kedjedrivhjulet och i svärddssparet.

WARNING: Använd alltid skyddshandskar när du monterar sagkedjan.

1. Kontrollera att knivarnas eggar ar riktade framat pa ovensidan av svardet.

1. Rikta in hålet pa svärdet med kedjespännartappen och installerera kopplingskapan.

1. Dra at svardsmuttern med fingrarna.

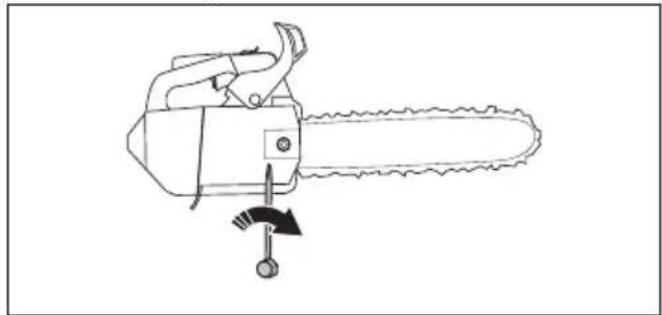

2. Spänn sagkedjan. Se Justera sagkedjans spanning på sida 542 für instruktioner.
3. Dra at svardsmuttrarna.

Notera: Vissa modeller har endast en svardsmutter.

Drift

Introduction

WARNING: Läs och Första sakerhetskapitletinnan du använderprodukten.

1. Se till att kedjebromsen fungerar ordentligt och att den inte ar skadad.

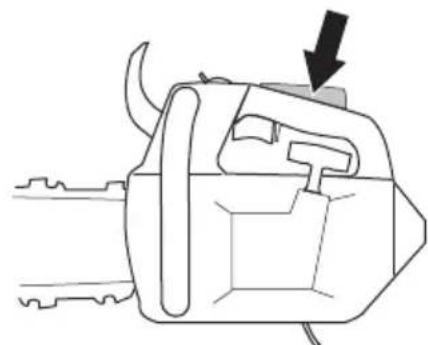

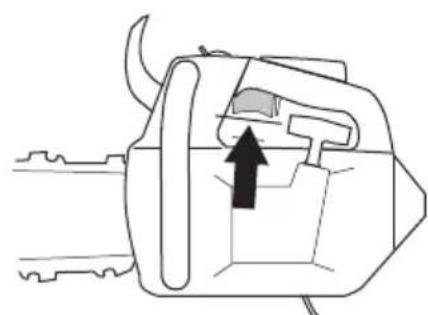

2. Se till att dödmansgreppet fungerar ordentigt och att det inte ar skadat.

3. Se till att start-/stoppkontakten fungerar som den ska och inte ar skadad.

4. Se till att det inte finns olja i handtagen.

5. Se till att avvibreringsystemet fungerar ordentigt och att det inte ar skadat.
6. Set till att ljuddämparen sitter fast ordentlich och att den inte ar skadad.
7. Se till att alla delar ar korrekt monterade och att de inte ar defekta aller saknas.

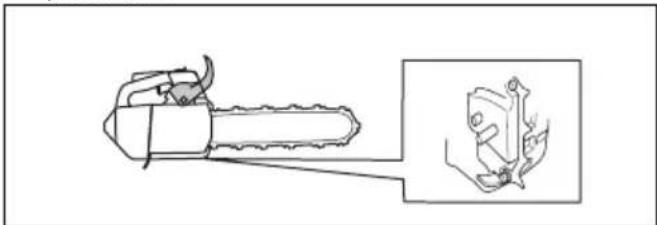

8. Se till att kedjefangaren ar korrekt monterad.

9. Se till att sāgkedjan har korrekt spanning.

Bränsle

OBSERVERA: Motom kan skadas om du fyller pa med fel typ av bransle. Anvand en blandning av bensin och tvataktsolja.

Forblandat bransle

• Använd forblandat alkylatbränsle frän Husqvarna av bra kvalitet for basta prestanda och forlängning av motorns livslängd. Det har branslet innehällerindre skadliga kemikalier jämfort med vanligt bransle, vilket minskar de skadliga avgaserna. Mangden rester som finns kvar after forbränning ar lagre med detta bransle, vilket häller componenterna i motorn renare.

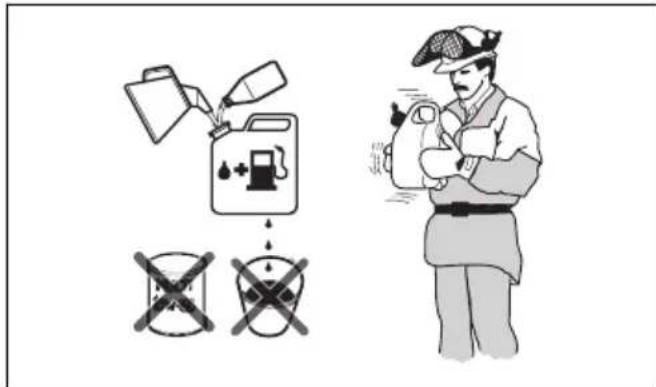

Blanda bransle

Bensin

• Använd blyfri bensin av bra kvalitet med högst 10 % etanolhalt.

OBSERVERA: Använd inte bensin med
ett oktantal lagre an 90 RON/87 AKI. Ett
lagre oktantal kan orsaka
motorknacking, vilket leder till
motorskador.

Vi rekommenderar att du anvander bensin med högre oktantal for arbete med kontinuerligt höga varvtil.

Tvataktsolja

• For basta resultat och Funktion sku du anvanda tvataktsolja fran Husqvarna.
• Om tvataktsolja是从Husqvarna inte finns tillganglig kan du anvanda en annan tvataktsolja av hog kvalitet for luftkylda motorer. Tala med en serviceverkstad for att valja ratt olja.

OBSERVERA: Använd inte tvåaktsoljafor vattenkylda utombordsmotorer, s.k.

outboardoil. Använd inte olja avsedd für fyraktsmotorer.

Blanda bensin och tvataktsolja

Bensin, liter Tvåtaktsolja, li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OBSERVERA: Smä fel kan paverka blandningsforhällandet drastiskt nar du blandar små mangder bransle. Mät noga mangden olja for att se till att du fär ratt blandning.

1. Fyll halva mängden bensin i en ren behällare for bransle.
2. Tillsatt all olja.
3. Skaka branslebandningen.
4. Fyll i aterstaende mangd bensin i behallaren.
5. Skaka omsorgsfull branslebandningen.

OBSERVERA: Blanda inte bransle for mer an en manad i taget.

Fylla pa bransletanken

1. Torka rent runt bransletanklocket.

1. Skaka behällaren och kontrollera att brändslet ar helt blandat.
2. Ta bort bransletankloket och fyll pa bransletanken.
3. Dra at bransletankloket ordentligt.
4. Flyttaprodukten minst tre meter bort fran tankningsplatsen och bransledepan innan du startar motorn.

Notera: Information om var bransletanken sitter på produit finner du i Produktoversikt på sida 521.

Köra in

• Under de forsta tio driftstimmarna sca du inte ge fullgasutan belastning under langre perioder.

Anvanda ratt kedjeolja

VARNING: Använd inte spillolja. Det kan skada dig och miljön. Spillolja orsakar även skador på oljepumpen, svärdet och sāgkedjan.

WARNING: Sågkedjan kan gå sönder om skärutrustningen inte ar tillräcklig smord. Risk for allvarlig eller livshotande skada for anecdaren.

WARNING: Produktten har en fonction som gör att brändslet tar slut innan kedjeoljan. Använd rätt kedjeolja for att den har Funktionen skafungera som den ska. Radfraga en serviceverkstad när du valjer kedjeolja.

• Använd kedjeolja från Husqvarna für maximal sägkedjelivslängd och für att undvika negativa effekter på miljön. Om kedjeoljan från Husqvarna inte är tillganglig reckommenderar vi att du använder en standardkedjeolja.
• Använd en kedjeolja med god vidhäftning vid sāgkedjan.
• Använd en kedjeolja med rätt viskositet som stämmer overens med lufttemperaturen.

OBSERVERA: Om oljan ar for tunnkommen den att ta slut innan branslet. Vid temperaturer under 0^ blir vissa kedjeoljor for tjocka, vilket kan orsaka skador pa oljepumpkomponenter.

Anvand rekommenderad skarutrustning. Se Tillbehor pa sida 547.
- Ta bort locket fran kedjeoljetanken.
Fyll pakekdejolajaikedjeoljetanken.
Satt fast locket forsiktigt.

Notera: För att se var kedjeoljetanken sitter på produiten, se Produktöversikt på sida 521.

Information om kast

VARNING: Ett kast kan orsaka allvarlig aller livshotande skada for användaren och andra. For att minska risken maste du kännà till orsakerna till kast och hur man undviker dem.

Kast sker endast nar svärdets kastrisksektorkommen i kontakt med ett foremål. Ett kast kan inträffa plötsigt och med stor kraft, ochprodukten slungas dà mot användaren.

Kast sker alltid i svärdets plan. Vanligtvis slungas** produkten mot användaren, men de kan också slungas i en annan riktning. Rörelseriktrningen beror på hur du använder Produkten nar kastet inträffar.

Mindre svardsspetsradie minskar kraften i eventuella kast.

Använd en sāgkedja med kastreduktion für att minska kasteffekten. Lát inte kastrisksektorn komma i kontakt med ett foremål.

WARNING: Ingen sagkedja forhindrar kast helt. Folj alltid anvisningarna.

Vanliga frägor om kast

Aktiveras kedjebromsen alltid av handen vid kast?

Nej. Man maste anvanda en del kraft for att trycka kastskyddet framat. Om du inte anvander tillracklig kraft aktiveras inte kedjebromsen. Du maste ocksa halla produktens handtag stadigt med bada handerna under arbetet. Om ett kast intraffar ar det möglit att kedjebromsen inte stoppar sagkedjan innan den traffar dig. Det finns ocksa vissa arbetsställninger da handen inte kan vidrora kastskyddet for att aktivera kedjebromsen. Ett exemplp på detta ar i fällningsposition.

Aktiveras kedjebromsen alltid av troghetsfunktionen vid kast?

Nej. For det Första måste kedjebromsen fungera korrekt. Se Kontrollera kedjebromsen på sida 537 für anvisningar om hur man kontROLLERAR kedjebromsen. Vi rekommenderar att du gör detta varjegang innan du anvander Produkten. For det andra maste kraften i kastet vara tillräcklig stor for att aktivera kedjebromsen. Om kedjebromsen skulle vara for känslig skulle den aktiveras vid tuff användning.

• Skyddar kedjebromsen mig alltid fran skador om ett kast intraffar?

Nej. Kedjebromsen maste fungera korrekt for att geskydd. Kedjebromsen maste ocks aktiveras vid kast for att stoppa sagkedjan. Om du ar nara svardet ar det möjligt att kadjebromsen inte har tid nog att stoppa sagkedjan innan den traffar dig.

WARNING: Endast du själv och en korrekt arbetsteknik kan forhindra kast.

Startaprodukten

Förbereda start med kall motor

WARNING: Kedjebromsen skara vara aktiverad narprodukten startas for att minska risken for skador.

1. For kastskyddet framat for att aktivera kadjebromsen.

1. Tryck på branslepumpblåsan ungefär sex ganger ell tills bransle börjar fylla blasan. Det ar inte nödvändigt att fylla branslepumpblåsan helt.

1. Ställ choken i chokeläget.

1. Fortsatt till Startaproductenpäsida 532for fler instruktioner.

Förbereda start med varm motor

WARNING: Kedjebromsen skara vara aktiverad narprodukten startas for att minska risken for skador.

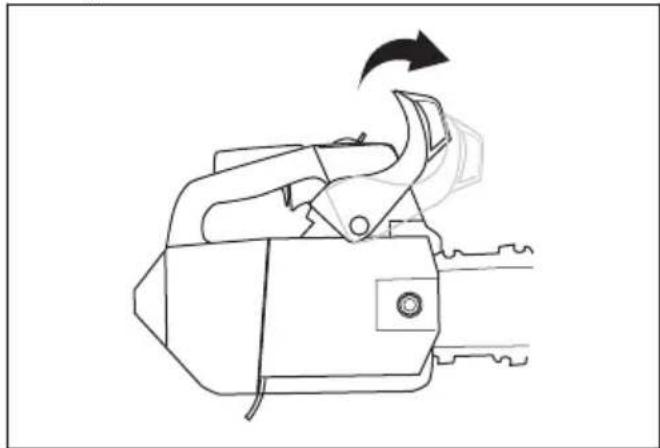

1. For kastskyddet framat for att aktivera kadjebromsen.

1. Tryck pa branslepumpblasan ungefär sex gänger ell er tills bransle börjar fylla blasan. Det ar inte nödvändigt att fylla branslepumpblasan helt.

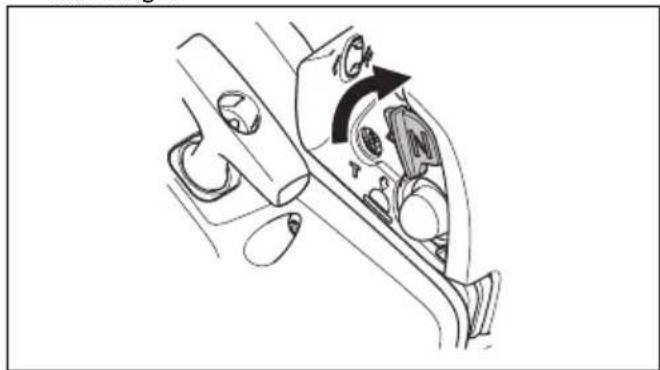

1. Ställ choken i chokeläge och sedan direkt i arbetsläge.

1. Fortsatt till Startaprodukten på sida 532 für fler instruktioner.

Starta Produkten

VARNING: Du maste sta stadigt med fotterna när du startup Produkten.

VARNING: Om sagkedjan roterar vid tomgangsvarvtal sku du tala med en serviceverkstad och inte anvandaprodukten.

1. Ställprodukten på marken.

2. Lagg vänster hand på det främre handtaget.

3. Placera knæt på den bakre delen av topphandtaget.
4. Dra langsamt i startsnorets handtag med hoger hand tills du kanner motstand.

WARNING: Vira inte startlinan runt handen.

OBSERVERA: Dra inte ut startsnoret helt och slappinte heller startsnorets handtag.

Notera: Du hör nar motornalander genom ett "pufflud".

b) Ställ chokereglaget i chokeläge.

1. Dra i startsnörets handtag tills motorn startar.

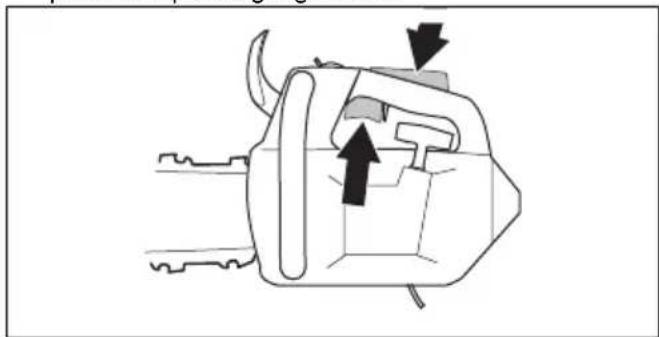

2. Inaktivera snabbt dödmansgreppet for att ställaprodukten på tomgangsvarvtal.

1. Dra kastskyddet bakat for att avaktivera kadjebromsen.

1. Använd Produkten.

Startaprodukten ietttrad

Notera: Se till att du har tillrackligt med bransle innan du startupprodukten.

1. Aktivera kedjebromsen.

2. Häll produits på vänster eller höger sida av kroppenNDAR startupprodukten.

a) Om du hällerprodukten pa din vänstra sida skadu laggva vänster hand pa det främre handtaget. Häll i startsnörets handtag med höger hand och skjutprodukten bort fran kroppen när du startupprodukten.

b) Om du hällerprodukten på din högra sida ska du lagga Höger hand på att av de två handtagen. Häll i startsnörets handtag med vänster hand och skjutprodukten bort från kroppen nr du starterprodukten.

Stänga av Produkten

1. Tryck start/stopp-kontakten till i laget STOPP.

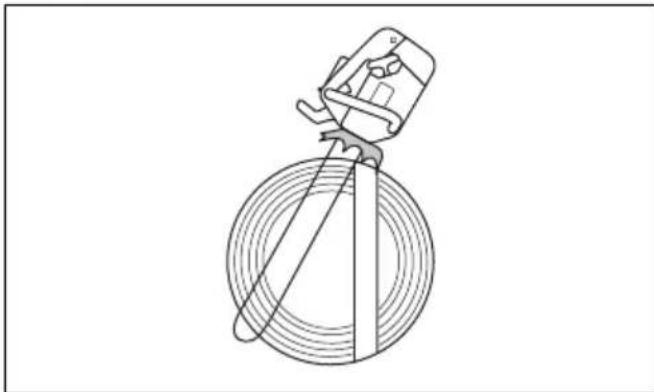

Information om arbetsteknik

WARNING: Informationen gällande
arbetsteknik i den har bruksanvisningen ar inte tillräcklig utbildning for att anvanda Produkten. Använd endastprodukten om du har rätt utbildning inom tradvård.
Användende utan korrekt utbildning kan resulttera i allvarliga skador eller dödsfall for användaren aller andra.

• Använd fullgas när du sāgar och sänk till tomgangsvarvtal after varje snitt.

OBSERVERA: Motorskada kan uppsta om motorn gär För länger med fullgasutan belastning.

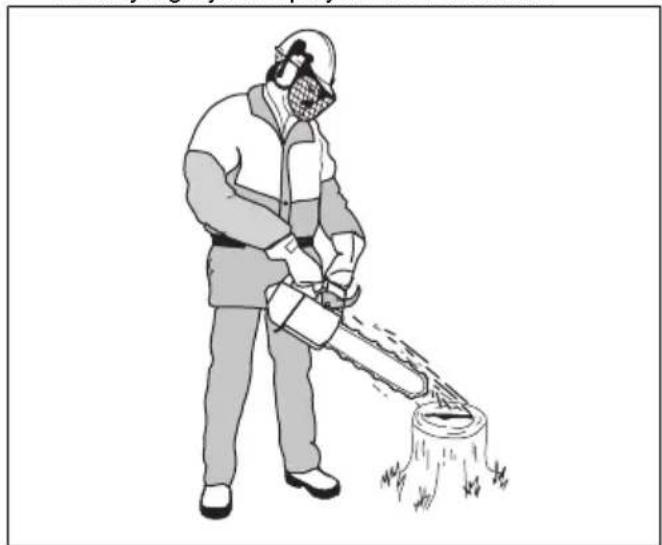

• När du sägar skä du fora in barkstödet i stammen och använda det som havstång.

Notera: Alla modeller har inte barkstod. Prata med en serviceverkstad for mer information.

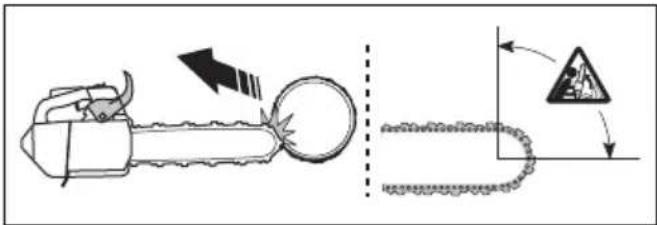

Saga med dragande aller skjutande kadja

Du kan saga genom tra med Produkten med två olika lagen.

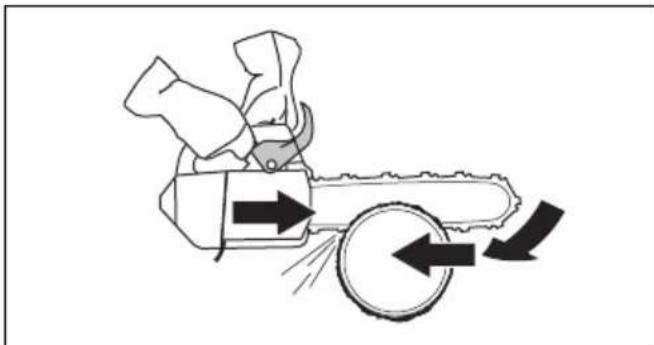

• Att saga med dragande kadja ar nar du sakgar med svardets undersida. Sågkedjan drar igenom tradet nar du kapar. I detta lage far du bättre kontroll overprodukten och kastrisksektorns lage.

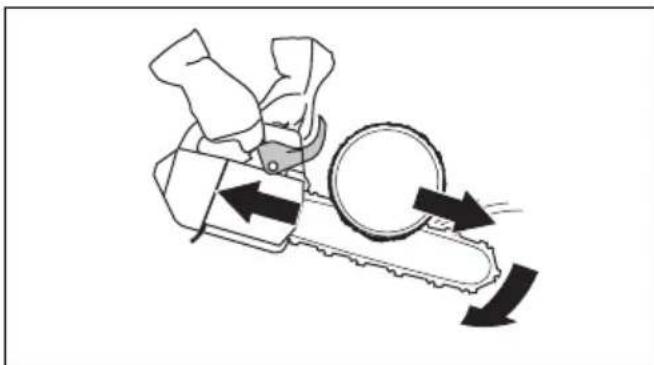

• Att saga med skjutande kadja ar nár du sagar med svardets spets. Sågkedjan skjuter inprodukten i riktning mot användaren.

VARNING: Om sagkedjan fastnar i stammen kan Produkten skjutas mot dig. Hållprodukten hårt och se till att svärdets kastrisksektor intekommen i kontakt med tradet och orsakar ett kast.

Förberedaproduktenforanvändningiträd

Markanvandare

Markanvändare utfor foljande steg.

1. Inspekteraprodukten.
2. Fyll bransle- och kedjeoljetankarma.
3. Fäständen pæn godkänd sakerhetsrem pa repöglan.

Notera: En sakerhetsrem ser till att Produkten inteRARY marken om den faller.

1. Se till att det finns en karbhake pa den andra aenden av sakerhetsremmen.
2. Starta och varmkörprodukten.
3. Stäng av Produkten.
4. Aktivera kedjebromsen.
5. Lyft uppprodukten till användaren i tradet med upphissningsverktyg.

WARNING: Se till att Produkten sitter fast ordentlich när du lyfter upp den till användaren i tradet.

Trädanvändare

Tradanvändare foljer instruktionerna nedan.

1. Innan du koplar loss sakerhetsremmen fran upphissningsverktygen maste du fastaprodukten pa selen.Fastprodukten pa selen genom baltesoglan ell er en stalring pa sakerhetsremmen.

WARNING: Fäst sakerhetsremmen pa en av de rekommenderade anslutningspunkterma pa selen.

VARNING: Om du enbart anvander sakerhetsremmen for att fasta Produkten pa selen ska du sanka ner Produkten helt langst sakerhetsremmen. Slapp inteprodukten fran hog hojd.

1. Använd godkända karbinlås for att fästa den friäänden av sakerhetsremmen på en av anslutningspunkterna på selen. Det har ar din primāra anslutningspunkt.

OBSERVERA: Sakerhetsremmen fár endast fästas pa repoglan.

1. Se till att du har en stadig och saker arbetsposition for att gora ett snitt.
2. Ta loss Produkten fran den sekundär anslutningspunkten, starta Produkten och gör snittet.
3. Aktivera kedjebromsen direkt nar snittet ar klart.
4. Stäng av Produkten och satt den i den sekundär anslutningspunkten.

Anvanda Produkten i ett trad

WARNING: De flesta olyckor inträffar nar anecdarden inte har fullständig kontroll over Produkten eller arbetsställningen.

• Ha en saker arbetsställning.
• Saga vagrata sekctioner i hoftniva och vertikala sekctioner i solarplexus-niva.

• Hållprodukten med båda händerna.

• Se till att du stär stadigt med lag sidokraft nr du sagar vertikalaGRENar. Styr sakerhetslinan genom en annan anslutningspunkt for att ta bort erforhindra okande sidokrafter.Du kan ocks anvanda en justerbar rem direkt frAn selen till en annan anslutningspunkt.

• Använd en fotbygel für att hälla en saker arbetsställning.

• Kontrollera sele, bälte och rep med regelbundna intervall.

• Om du maste klättra med Produkten ska du fasta Produkten pa den bakre anslutningspunkten pa selen. Den bakre anslutningspunkten haller Produkten borta fran klätterlinor och ser till att vikten halls centralt langs din ryggrad.

WARNING: Du maste aktivera kedjebromsen när du sänker nedprodukten pa dess rem.

Ta loss en fastklämd produit

1. Stäng av Produkten.
2. Fästprodukten ordentlich i sagsnittet, mot stamsidan aller en separat verktygslinje.
3. Dra forsiktigt bort sagen fran sagsnittet och lyft samtidigt pa grenen vid behov.

WARNING: Forsk inte dra ut Produkten. Risk for allvarlig skada.

1. Använd vid behov en handsag aller en andramotorsag for att fä ut Produkten. Kapa grenen minst30 cm fran den fastklämdaprodukten. Gör snittet i den yttreänden fran)därprodukten sitter fast.

Underhäll

Introduction

WARNING: Läs och Första sakerhetskapitletinnan du utfor underhall paprodukten.

Underhällsschema

Dagligt underhäll Underhäll varje vecka	Underhäll varje mankind
Rengörprodukten yttre delar och se till att det inte finns olja på handta-gen.	Rengör kylsystemet. Se Särengör du kylsystemet på sida 544.	Kontrolera bromsbandet. Se Kontrol- lera bromsbandet på sida 537.
Dagligt underhäll Underhäll varje veck	Underhäll varje mankind
Kontrolera gasreglaget och dödmansgreppet. Se Kontrolera gas-reglaget och dödmansgreppet på sida 537.	Kontrolera startapparaten, startsnöret och returfjädern.	Kontrolera kopplingscentrumet, kopplingstrumman och kopplingsfjädern.
Se till att det inte finns nagra skador på avvibreringselementen.	Smörj nällagret. Se Smörja nällagret på sida 543.	Rengör tändstiftet. Se Kontrolera tändstiftet på sida 540.
Rengör och kontrolera kedjebrom-sen. Se Kontrolera kedjebromsen på sida 537.	Fila bort alla grader på svärdsets kan-ter. Se Kontrolera svärdet på sida 544.	Rengör förgasarens yttre delar.
Kontrolera kedjefångaren. Se Kon-trollera kedjefångaren på sida 538.	Rengör erler byt ljuddämparen gsist-fängarnät.	Kontrolera bränsleftilret och bränsle-slangen. Byt ut vid behov.
Vänd svärdet, kontrolera smörjhålet och rengör svärddsspåret. Se Kontrol- lera svärdet på sida 544.	Rengör förgasarområdet. Kontrolera alla kablar och anslutn-in-gar.
Se till att svärdet och sögkedjan har tillräckligt med olja.	Rengör erler byt luftfilter. Se Rengörla luftfiltret på sida 540.	Tömbensintanken.
Kontrolera sögkedjan dagligen. Se Kontrolera skärurtrustningen på sida 543.	Rengör mellan cylinderflänsarna. Töm	oljetanken.
Fila sögkedjan och kontrolera dess spänning. Se Slipa sögkedjan på sida 540.
Kontrolera kedjedrivhjulet. Se Kon-trollera spur-drivhjulet på sida 543.
Rengör startapparatens luftintag.
Se till att skruvar och muttrar År ätd-ragna.
Kontrolera stopkontakten. Se Kon-trollera start/stopp-kontakten på sida 538.
Se till att inget brönslèlackage finns frän motor, tank eller brönselednin-gar.
Se till att kedjan inte roterar:nar mo-tom gàr på tomgang.
Se till att ljuddämparen ar korrekt monterad, inte har nagra skador och att inga delar i ljuddämparen saknas.

Underhäll och kontroller av produits sakerhetsanordningar

Kontrollera bromsbandet

1. Använd en borste für att rengöra kedjebroms och kopplingstrumma fran span, káda och smuts. Smuts och slitage kan forsämra bromsens Funktion.

1. Kontrollera bromsbandet. Bromsbandet maste varaminst 0,6 mm tjockt pa det smalaste stallet.

Kontrollera kastskyddet

1. Kontrollera att kastskyddet ar helt och utan defekter, t.ex. sprickor.
2. Kontrollera att kastskyddet ror sig fritt och att det sitter sakert på kopplingskapan.

Kontrollera kedjebromsen

1. Startaprodukten. Se Startaprodukten päsida 531 for instruktioner.

WARNING: Se till att sagkedjan intevidör marken eller andra foremål.

WARNING: Se till att sagkedjan intervidör marken eller andra foremål.

1. Ge fullgas och luta din vänstra handled mot kastskyddet for att aktivera kedjebromsen. Kedjan maste stanna omedelbart.

WARNING: Slappinte det framre handtaget纳税du aktiverar kedjebromsen.

Kontrollera gasreglaget och dödmansgreppet

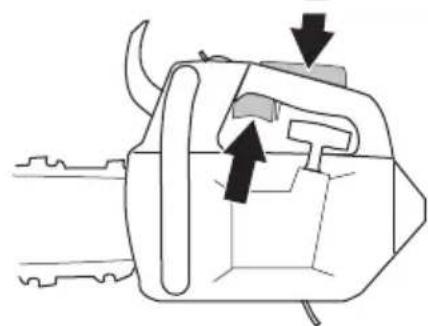

1. Kontrollera att gasreglaget och dödmansgreppet gär lätt samt att deras returfädersystem fungerar.

1. Tryck ner dödmansgreppet och se till att det gartillbaka till sitt ursprungliga lage nar du släpper det.

1. Se till att gasreglaget ar LAST i tomgangslagne nar dddmansgreppet slapps.

1. Starta motorsågen och ge fullgas.

2. Slapp gasreglaget och se till att sagkedjan stannar och att den forblir stilla.

WARNING: Om kedjan roterar med gasreglaget i tomgangslagecka du kontakta en serviceverkstad.

Kontrollera kedjefangaren

1. Se till att det inte finns nagra skador paskedjefangaren.
2. Se till att kedjefangaren ar stabil och sitter fast pa produiten.

Kontrollera avvibreringsystemet

1. Se till att det inte finns nagra sprickor aller deformationer pa avvibreringselementen.
2. Se till att avvibreringselementen sitter fast ordentlich på motorenheten och handtagsenheten.

Se Produktoversikt på sida 521 für information om var avvibreringsystemet finns på din produit.

Kontrollera start/stopp-kontakten

1. Starta motorn.
2. Tryck start/stopp-kontakten till i laget STOPP. Motorn maste stanna.

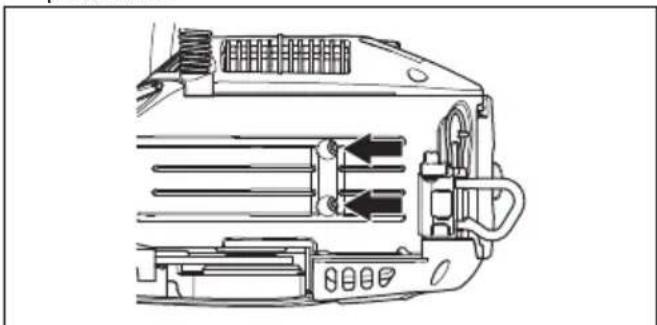

Kontrollera ljuddamparen

1. Se till ljuddamparen inte ar defekt.
2. Se till att ljuddämparen sitter fast ordentlich pa Produktten.

På grund av miljö- och utsläppslagstiftning har din produit justeringsbegränsingar pa forgasarens justerskruvar. Det HAR minskar de skadiga avgaserna fran produits. Du kan vrida justerskruvarna maximal 1 / 2 varv.

Grundläggande justeringar och inkörning

Grundläggande justeringar av forgasaren gors pa fabriken. For likommenderat tomgangsvarvital, se Tekniska data pa sida 546.

OBSERVERA: Använd inte Produkten med für hog hastigkeit under de Första tio timmarna.

OBSERVERA: Om sagkedjan roterar vid tomgangsvarvtaI sku du vrida tomgangsskrven moturs tills sagkedjan stannar.

Justera lagvarvsnalen (L)

Vridlagvarvsnalen medurs till stopplaget.

Notera: Om produit har daliq accelerationsformaga aller om tomgangsvarvtalet inte ar korrekt ska du vrida lagvarvsnalen moturs. Vrid lagvarvsnalen tills accelerationsformagan och tomgangsvarvtalet ar korrekt.

Justera tomgangsskruven (T)

1. Startaprodukten.
2. Vrid tomgangsskruven medurs tills sagkedjan börjar rotera.
3. Vrid tomgangsskruven moturs tills sagkedjan stannar.

Notera: Ett korrekt justerat tomgangsvarvtal har uppnatts nar motorn gär jämnt i alla lagen. Tomgangsvarvtalet bör även ha god marginal till det varvta d sāgkedjan börjar rotera.

WARNING: Om sagkedjan inte stannar nár du vrider tomgängsvarvtalssskruven sca du kontakta en serviceverkstad. Använd inteprodukten forran den ar korrekt installd.

Justera hogvarvsnalen (L)

Motorn fabriksjusteras vid havsniva. Pá hoga Höjder aller i annorlunda vaderforhällanden erler temperaturer kan det vara nödvändigt att justera högvarvsnalen.

Vrid hovvarvsnalen for att gora justeringar.

OBSERVERA: Vrid inte högvarvsnalens skruv over stopgränsen. Det kan leda till skador på kolv och cylinder.

• Se till att Produkten har rätt accelerationsförmåga.
• Se till att Produkten fyraktar lite vid fullgas.
• Se till att sagkedjan inte roterar vid tomgangsvarvtal.
• Omprodukten ar svår att starta eller har mindre accelerationsförmåga skadu justera lag- och högvarvsnälarna.

OBSERVERA: Felaktiga justeringar kan orsaka skador pa motorn.

Byta ut ett trasigt aller slitet startsnore

1. Lossa skruvarna på startupparathuset.
2. Ta bort startapparathuset.

1. Dra ut startsnöret cirka 30 cm och lagg det i urtaget pa linhjulet.
2. Lat linhjulet rotera langsamt bakat for att slappa returfjaden.

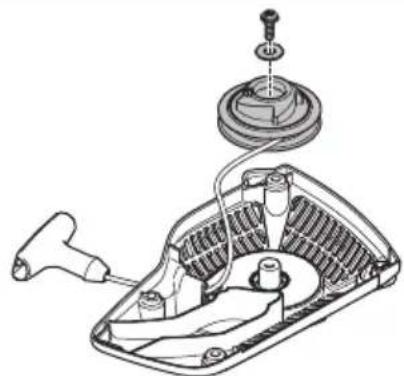

1. Lossa bulten i linhjulets centrum och lyft bort hjulet.

1. Ta bort det anvanda startsnoret fran handtaget och linhjulet.
2. Satt fast ett nytt startsnore pa linhjulet. Linda startsnoret ca tre varv runt linhjulet.
3. Anslut linhjulet till returfjädern. Returfjäderns ände maste passas in i linhjulet.
4. Fäst skruven i mitten på linhjulet.
5. Dra startsnöret genom hålet i startupparathuset och startsnörets handtag.
6. Knyt direfter en ordentlig knut pa startsnorets ande.

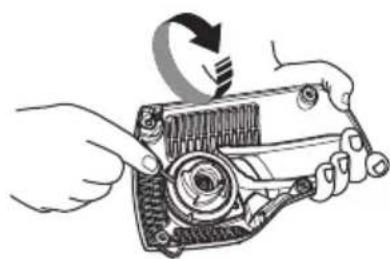

Spanna returfjädern

1. Lagg startsnoret i urtaget i linhjulet.
2. Vrid linhjulet ungefär två varv medurs.
3. Se till att det gär att vrida hjulet ½ varv after att startsnöret har dragits ut helt.

1. Dra ut startsnöret och placera startapparaten mot vevhuset.
2. Slapp langsamt startsnoret tills linhjulet greppar i starthakarna.
3. Dra at skruvarna som haller fast startapparaten.

Rengöra luftfiltret

Rengör regelbundet luftfiltret fran smuts och damm.
Detta Förhindrar forgasarstörningar, startproblem,/DDig motoreffekt, slitage pa motors delar och mer bransleforbrukning an vanligt.

1. Tag bort luftfilterkäpan och luftfiltret.
2. Använd en borste eller skaka luftfiltret rent. Använd rengöringsmedel och vatten for att rengöra det helt.

Notera: Ett lange anvant luftfilter kan aldrig bli fullstandigt rent. Byt ut luftfiltret regelbundet och byt alltid ut ett defekt luftfilter.

1. Montera luftfiltret och se till att det sluter helt tatt mot filterhallaren.

Notera: På grund av olika arbetsforhällanden, väder eller sasong kan din produit användas med olika typer av luftfilter. Prata med en serviceverkstad for mer information.

Kontrollera tändstiftet

OBSERVERA: Använd det rekommenderade tändstiftet. Se Tekniska data pa sida 546 Ett felaktigt tändstift kan skadaprodukten.

1. Omprodukten ar svår att starta eller använda eller omprodukten fungerar på fel sätt vid tomgangsvarvtil发达国家 det finns oönskat material i tändstiftet. Utför dessa steg om du vill minska risiken for oönskat material på tändstiftets elektroder:

a) Se till att tomgangsvarvtalet ar korrekt justerat.
b) Se till att branslebandningen ar korrekt.
c) Set till att luftfiltret ar rent.

1. Rengör tandstiftet om det ar smutsigt.
2. Kontrollera att elektrodavstandet ar korrekt(). Se Tekniska data pa sida 546.

1. Byt ut tandstiftet varje manad aller oftare vid behov.

Slipa sagkedjan

Information om svard och sagkedja

WARNING: Använd skyddshandskarNDAR användener ulfor underhallpagskedjan. Aven ensagkedja som inte ror sig kan orsaka skador.

Byt ut slittna eller skadade svard eller sagkedjor mot den svard- och sagkedjekombination som rekommenderas av Husqvarna. Detta ar nodvändigt for att behallaprodukten sakerhetsfunktioner. Se Tillbehör på sida 547for en lista med svard- och kedjekombinationer som vi rekommenderar for utbyte.

• Svärdslangd, tum/cm. Information om svärdslangden finns vanligen på den bakreänden av svärdet.

• Antal tander i noshjulet (T).

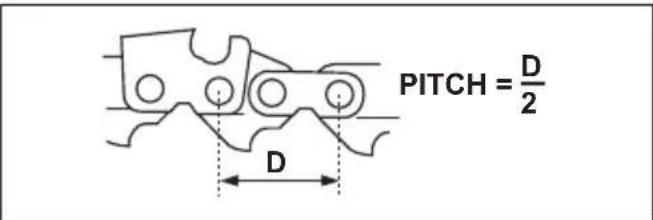

• Sågkededelning, tum. Avständet mellan sågkedjans drivlänkar maste vara anpassade till avständet mellan tänderna på svärdets noshjul och kedjedrivhjulet.

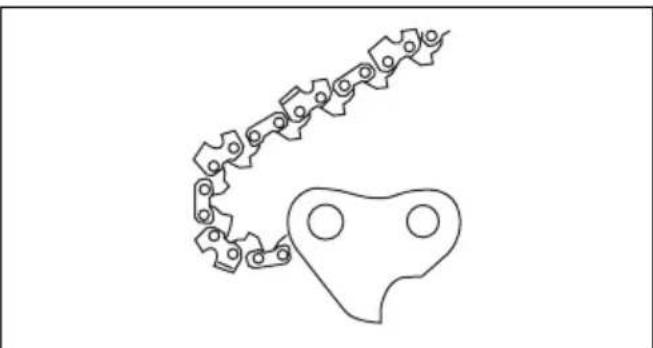

• Drivlänksantal. Antal drivlänkar avgörs av typen av svärd.

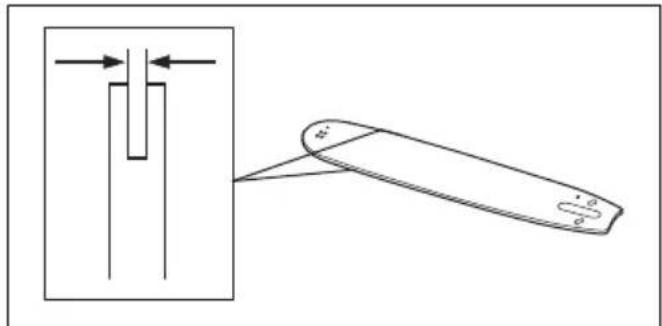

• Svärddssparbredd, tum/mm. Svärddssparbredden maste vara samma som kedjans drivlänkars bredd.

• Kedjeoljehal och hal for kedjesppannare. Svardet maste anpassas tillprodukten.

Använd inte en slö sāgkedja. Om sāgkedjan ar slö maste du anbringa mer kraft für att trycka in svärdet genom træt. Om sāgkedjan ar mycket slö genereras inga traflisor, utan sāgspan.

En vãslipad sagkedja ater sig igenom traet och skapar traflis som ar langa och tjocka.

Skäranden (A) och underställningen (B) utgör tillsammans den skärande delen av sagkedjan, kniven. Höjdskillnaden mellan de två avgör skärdjupet (underställningen).

Vid filming av en kniv ska du tänka pa foljande:

slipvinkeln

stötvinkel

• filläget

• rundfilens diameter.

Det ar svart att slipa en sagkedja korrektutan ratt utrustning.Anvand en filmall frAn Husqvarna.Det hjalper dig att behalla maximal skarkapacitet och minimal kastrisk.

VARNING: Kastriskek ökar väsentigt om du inte följer filningsinstruktionerna.

Notera: Se Slipa sagkedjan på sida 540for information om filning av sagkedjan.

Fila knivarna

1. Använd en rundfil och en filmall För slipning av skärtnänderna.

Notera: Se Tillbehör på sida 547 För information om vilken fil samt vilken filmall som Husqvarna rekommenderar till din sagkedja.

1. Tillampa filmallen korrekt pa kniven. Se anvisiningarna for filmall.
2. För sedan frän insidan av skärtnänderna och ut. Minska trycket på returdraget.

1. Ta bort material fran den ena sidan av alla skartänder.
2. Vänd på produiten och ta bort material från den andra sidan.
3. Se till att alla skartander har sama langd.

Allman information om hur du justerar understandslagen

Underställingen (C) minskar när du slipar en skärtand (A). För att behalla maximal skärkapacitet maste du ta bort filmaterialiet frän underställingen (B) for att fä rekommenderad underställningsniva. Se Tillbehör päsida 547for anvisningar om hur du fär korrekt unterställning for din sāgkedja.

WARNING: For stor underställning ökar kastriskeen!

Justera understandslagen

Se Fila knivarna pa sida 541for instruktioner innan du justerar underställingen aller filar knivarna. Vi

rekommender ar att understandingen justeras var tredje gäng du slipar skartänderna.

Vi rekommenderar att du anvander var.
underställningsmall for att fä ratt underställning och ratt vinkel på underställningen.

1. Använd en flatfil och en underställningsmall och justera underställningen. Använd endast Husqvarnas underställningsmall for att fä ratt underställning och rätt vinkel pa underställningen.
2. Lagg underställningsmallen på sagkedjan.

Notera: Se underställningsmallens Förpackning for mer information om hur du anvander verktyget.

1. Anvand flatfilen for att ta bort den del av understandingen som sticker ut genom understandingsmallen.

Justera sagkedjans spanning

WARNING: En sāgkedja med felaktig spanning kan lossna fran svardet och orsaka allvarlig eller livshotande skada.

En sagkedja blir langre nar du anvander den. Justera kadjan regelbundet.

1. Lossa svardsmuttrarna som laser kopplingskapapan/ kedjebromsen. Använd en skiftnyckel.

Notera: Vissa modeller har endast en svardsmutter.

1. Dra sedan at svärdsmuttrarna for hand sa hart du kan.

2. Lyft svärdets främre del och vrid sāgkedjesträckarskruven. Använd en skiftnyckel.

3. Dra at sagkedjan tills den sitter tatt mot svardet men anda kan forflyttas enkelt.

1. Dra Åt svärdsmuttrarna med skiftnyckeln och lyft samtidigt svärdets främre del.
2. Se till att du kan dra sunt sagkedjan for hand och att den inte hänger ned frän svardet.

1. Starta Produkten och lát den gå med 34 varvtil.
2. Hall svardet ca 20 cm over en Ijus yta.
3. Om sagkedjesmorjningen ar korrektkommen du att se en tydlig oljerand pa ytan after en minut.

1. Om sagkedjesmörningen inte fungerar korrekt skadu kontrollera svärdet. Se Kontrollera svärdet pa sida 544for instruktioner. Tala med en serviceverkstad om underhällsstegen inte hjälper.

Kontrollera spur-drivhjulet

Ett spur-drivhjul ar fastsvetsat pa kopplingstrumman.

• Kontrollera regelbundet slitageniv'an hos spurdrivhjulet visuellt. Byt ut kopplingstrumman och spurdrivhjulet om det ar for mycket slitage.

Smörja nällagret

1. Dra kastskyddet framat for att avaktivera kadjebromsen.
2. Lossa svardsmuttrarna och ta bort kopplingskapan. Notera: Vissa modeller har endast en svardsmutte
3. Ställ produiten på en stabil yta med kopplingstrumman uppat.

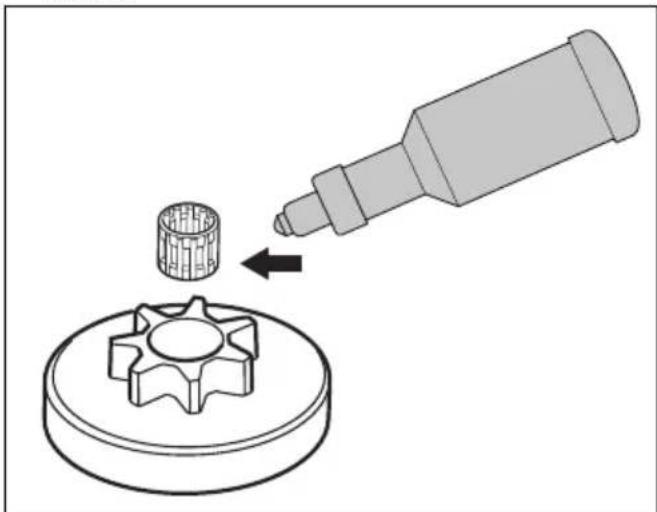

4. Ta bort kopplingstrumman och smörj nällagret med en fettspruta. Använd motorolja eller lagerfett av hög kvalitet.

Kontrollera skärutrustningen

1. Se till att det inte finns nagra sprickor i nitar och länkar och att inga nitar ar sösa. Byt ut vid behov.

1. Set till att sagkedjan ar latt att boja. Byt ut sagkedjan om den ar stel.

2. Jämför saggedjan med en ny saggedja for att avgora om nitar och länkar ar slitna.

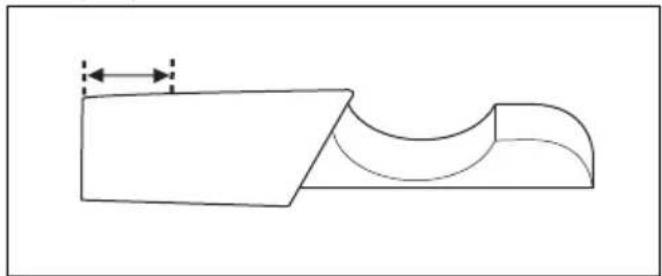

3. Byt ut sagkedjan när den langsta delen av skärtanden ar kortare an 4 mm. Byt ochs ut sagkedjan om det finns sprickor på knivarna.

Kontrollera svardet

1. Se till att oljekanalen inte ar igensatt. Rengör vid behov.

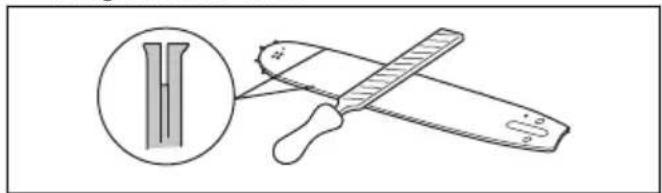

1. Undersök om det finns grader på svärdets kanter. Ta bort grader med en fil.

1. Rengör sparet i svardet.

1. Undersök spåret i svärdet För slitage. Byt ut svärdet vid behov.

1. Undersök om svärddspetsen ar ojämn eller mycket sliten.

1. Kontrollera att svardets noshjul gär latt samt att noshjulets smörjhal inte ar igensatt. Rengör och smörj vid behov.

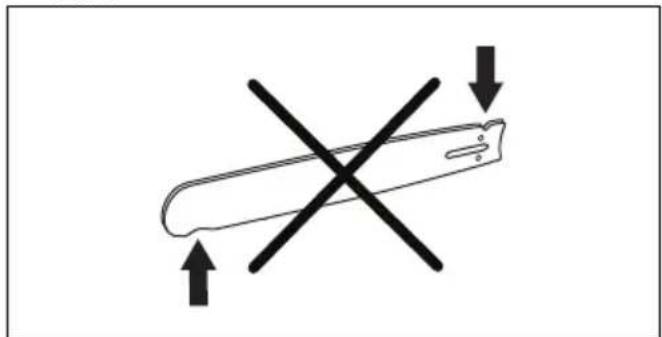

1. Vänd svärdet dagligen for att Förlänga dess livslängd.

Utföra unterhäll på brändsletanken och kedjeoljetanken

• Töm och rengör bransletanken och kedjeoljetanken regelbundet.
• Byt bransleftilret árlogen eller oftare om det behövs.

OBSERVERA: Föroreningar i tankarna orsakar driftstörningar.

Justera kedjeoljeflodet

WARNING: Stanna motorn innan du gör justeringar av oljepumpen.

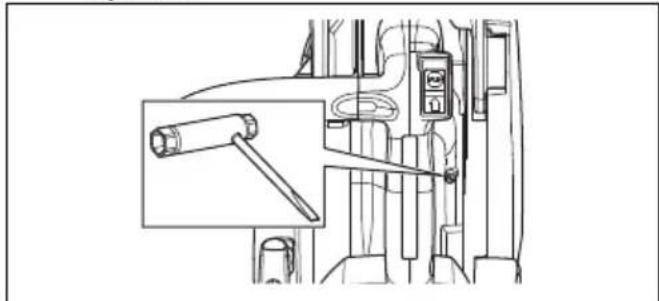

1. Vrid justerskruven for oljepumpen. Använd en skruvmejsel aller en kombinyckel.

a) Vrid justerskrven medurs for att öka oljeflödet.
b) Vrid justerskruven moturs for att minska oljeflodet.

Kylsystemet haller motortemperaturen nere.
Kylsystemet inbegriper startapparatens luftintag och luftledskenan, starthakarna pa svanghjulet, kylflansarna pa cylindern, kylkanalen och cylinderkapan.

1. Rengör kylsystemet med en borste varje vecka eller oftare vid behov.
2. Se till att kylsystemet inte ar smutsigt aller igensatt.

OBSERVERA: Ett smutsigt aller igensatt kylsystem kan leda till overhettning av

Felsökning
Maskinen startup inte

Produktdel att inspektera Möjlig orsak	Åtgård
Starthakar Starthakarna és igensatta.	Justera eller byt ut starthakarna.
		Rengör sunt starthakarna.
		Tala med en godkänd serviceverkstad.
Brännsletank Fel brösle påyllt. Töm brösleden	brösletanken och fyll på med	rätt brösle.
	Brösletanken és fylld med kedjeolja.	Om du har försökt att startaprodukten skau tala med en serviceverkstad. Om du inte har försökt att startaproducten skau tappa ur brösletanken.
Tändning, ingen gnista Tändstiftet és sönutsigt eller vätt. Se till att tändstiftet är	smutsigt eller vätt. Se till att tändstiftet är	torrt och rent.
	Elektrodvaständet és felaktigt. Rengör	tändstiftet. Se till att elektrodavstandet och tändstiftet és korrektoch att rätt tändstiftstyp és den re-kommenderade eller motsvarande.
		Se Tekniska data på sida 546förkorrekt elektrodavständ.
Tändstift och cylinder Tändstiftet sitter	löst. Dra ötalandstiftet.
	Motorn és overmättad på grund av upprepade starter med full choke after tändning.	Ta bort och rengör tändstiftet. Ställprodukten på sidan med tändstiftshälet bort frän dig. Dra kraftigt i starts-nörets handtag 6-8 gänger. Montera tändstiftet och startaprodukten. SeStartaprodukten på sida 531.

Motorn startar men stannar ingen

Produktdel att inspektera	Möjlig orsak Åtgård
Brändsletank Fel brösle påyllt. Töm brändsletanken och fyll på med	rätt brösle.
Förgasare Tomgångsvarvtalet är inte korrekt. Vänd dig till en serviceverkstad.
Produktdel att inspektera Möjlig orsak	Åtgård
Luftfilter Igensatt luftfilter. Rengör eller	byt luftfilter.
Bränslefilter Igensatt brändslefilter. Byt	brändsleftrret.

Transport och fövaring

Transport och fövaring

• Vid Förvaring och transport avprodukten och brändslet skadusell att det inte forekommernagot lückage ellergasera. GnistorEller Oppen eld, t.ex. fran elektriska apparater ellerr pannor, kan orsaka brand.
• Använd alltid godkända behällare für transport och forvaring av bränsl.
• Töm brändsle- och kedjeoljetanken innan transport eller langtidsförvaring. Kassera brändsle och kedjeoljapå lamplig anvisad plats.
• Använd transportskydd på produiten für att Förhindra personskador eller skador på produits. Även en sågkedja som inte rör sig kan ansaka allvarliga skador.
• Ta bort tandhatten fran tandstiftet och aktivera kedjebromsen.

Satt fast Produkten under transport.

Förbereda Produkten für langtidsförvaring

1. Ta isär och rengör sāgkedjan och spåret i svärdet.

OBSERVERA: Om sagkedjan och svardet inte rengör's kan de bli stela ull blockeras.

1. Montera transportskyddet.
2. Rengör Produkten. Se Underhäll på sida 535 for instruktioner.
3. Gör en fullständig service av Produkten.

Tekniska data

Tekniska data

	Husqvarna T525
Motor
Cylindervolym, cm3	27,0
Tomgångsvarvital, varv/min 2 900
Max. motoreffekt enlgit ISO 8893, kW/hk vid varv/min 1,1/1	1,5 vid 9 500
Tändsystem52
Tändstift NGK CMR6A
Elektrodgap, mm 0,75
Brännsle-/smörjsystem
Brännsletankvolym, liter/cm3	0,19/190
Volym oljetank, liter/cm3	0,17/170
Typ av oljepump Justerbar
Vikt
Vikt, kg 2,7
Bulleremissioner
Ljudeffektnivå, uppmätt dB(A) 110
Ljudeffektnivå, garanterad LWA dB(A) 111
Ljudnivåer53
Ekvivalent ljudtrycksnivå vid användarens öra, dB(A) 98
Ekvivalent vibrationsnivå, ahveq54
Främre handtag, m/s2	4,9
Bakre handtag, m/s2	5,2
Sågkedja/svärd
Typ av kedjedrivhjul/antal tänder 3/8"/Spur 6, 1/4"/Spur 8
Sågkedjans hastighet vid 133 % av varvtalet vid maximal motoreffekt, m/s.	24,1

Tillbehör

Rekommenderad skärutrustning

Motorsagsmodellerna Husqvarna T525 har utvärderats avseeende sakerhet,enlig EN ISO 11681-2:2011/

A1:2017 (Skogsmaskiner - Barbara motorsågar - Sakerhetskrav och provnng. Del 2:

Trädbeskärningssagar) och uppyller sakerhetskraven när de ar utrustade med nedanstäende kombinationer av svärd och sagkedjor.

En sagkedja som benämns sagkedja med kastreduktion uppfyller kraven for kastreduktion som anges i ANSI B175.1-2012.

Kast och svärdnosradie

Svärd Sågkedja
Längd, tum/cm	Delning, tum Spårbredd, tum/mm	Max. nosradie	Typ Längd, dri-	vländkar (st)	Kastreduktion
10/25 1/4 0,050	1,3 R10 Husqvarna		H00	60
12/30 1/4 0,050	1,3 R10 68
10/25 3/8 0,050	1,3 7T Husqvarra		H37	40 Ja
12/30 3/8 0,050	1,3 7T		45
10/25 3/8 0,050	/1,3 7T Husqvarna		S93G	40 Ja
12/30 3/8 0,050	/1,3 9T 45

En effektiv skärlängd ar vanligtvis 1 tum mindre an den nominella svärdslangden.

Om du ar osaker pa hur man kan identificera sagkedjetypen pa din produit kan du lasa www.husqvarna.com for mer information.

Sliputrustning och vinklar

Använd en filmall fran Husqvarna for att fila sagkedjan. En filmall fran Husqvarna ser till att du fär ratt vinklar. Artikelnumren anges i tabellen nedan.

H00 5/32 tum/4,0 mm 580 68 74-01			0,025 tum/0,65 mm	30° 85°
H37 5/32 tum/4,0 mm 505 24 37-01			0,025 tum/0,65 mm	30° 80°
S93G 5/32 tum/4,0 mm 587 80 90-01			0,025 tum/0,65 mm	30° 60°

EG-forsakran om overensstammelse

EG-forsakran om overensstammelse

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], fösakrar harmed pa eget ansvar att motorsagen for tradvard Husqvarna T525 med serienummer daterade fran 2017 och framat (artalet foljt av serienumret anges tydligt pa typskylten), motsvarar foreskrifterna i RÄDETS DIREKTIV:

av den 17 maj 2006 "angäende maskiner" 2006/42/EG
- av den 26 februari 2014 "angäende elektromagnetisk kompatibilitet" 2014/30/EU
- av den 8 maj 2000 "angäende emission av buller i miljon" 2000/14/EG.
- av den 8 Juni 2011 angäende "begrännsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning" 2011/65/EU

Foljande standarder har tillampats: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-2:2011/A1:2017, EN 50581:2012

Anmalt organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfort EG-typkontroll i enlighet med maskindirektivets (2006/42/EG) articel 12, punkt 3b. Intyg om EG-typkontroll enligt bilaga IV, har nummer: 0404/17/2479 - T525.

Vidare har 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, intygat overensstammelse med bilaga V till rådets direktiv av den 8 maj 2000 "angäende emission av buller till omgivningen" 2000/14/EG. Intyget har nummer: 01/161/111 - T525.

For information om bulleremissioner, se Tekniska data paskida 546.

Den levererade motorsägen overensstämmer med det exemplar som genomgick EG-typkontroll.

Huskvarna, 2017-07-21

Per Gustafsson, utvecklingschef (bemyndigad representant for Husqvarna AB somt anvari g for teknikt underlag).

3MICT

BcTyn. 550

UcyneHHn HecnpaBHoCTei. 576

Бezпека 552

TpaHcnpTyBaHHra 577

36upaHn.. .557
