BEDIENUNGSANLEITUNG ST 424 HUSQVARNA

DE Bedienungsanweisung 61-92

ET Kasutusjuhend 93-121

Transport und Lagerung 88

Montage. 68

Technische Angaben 89

Betrieb. 69

Zubehor. 90

Wartung. 77

EG-Konformitätserklarung 92

Einleitung

Verwendungszweck

Dieses Gerät ist für die professionelle Baumpflege wie das Ausrichten von Bäumen sowie für das Zerteilen von Bäumen konzipiert.

Hinweis: Der Betrieb des Gerats kann durch nationale Vorschriften eingeschrankt werden.

Produktbeschreibung

Husqvarna T525 ist ein Motorsagenmodell mit einem Verbrennungsmotor.

Wir arbeiten laufend davon, ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler stehen ihren gern für weitere Informationen zur Verfügung.

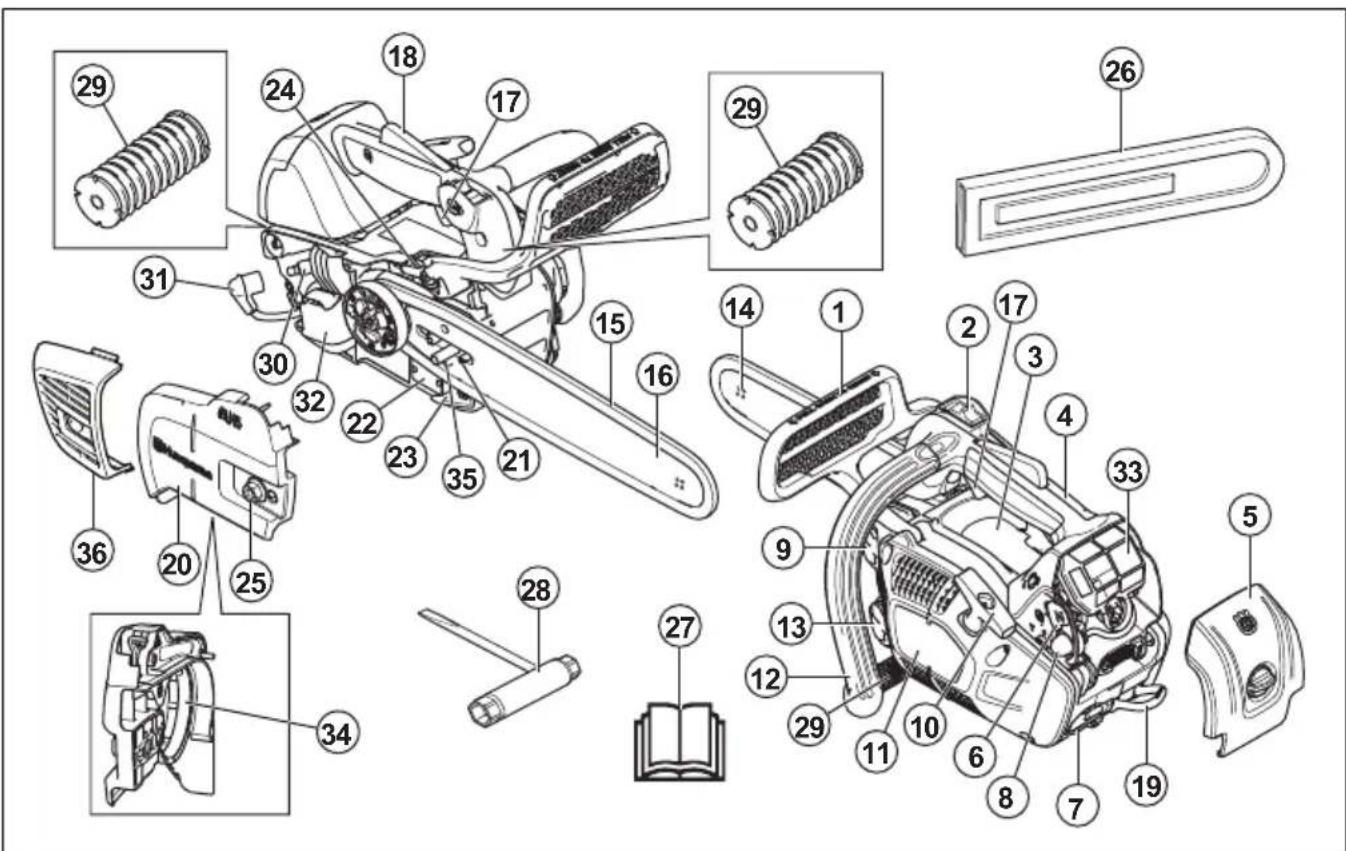

Produktübersicht

1. Kettenbremse mit Handschutz
2. Start-/Stoppschalter
3. Informations- und Warnschild
4. Oberer Griff
5. Filterdeckel
6. Choke

7. Seilose

8. Kraftstoffpumper

9. Kraftstofftank
10. Startseilhandgriff
11. Startvorrichtungsgehäuse
12. Vorderer Handgriff
13. Kettenöltank

14. Umlenkstern

15. Sägekette

16. Führungsschiene
17. Gashebel
18. Gashebelsperre
19. Riemenose
20. Kupplungsdeckel
21. Schraube zur Einstellung der Ölpumper
22. Produkt- und Seriennummerschild
23. Kettenfänger
24. Stellschraube, Ölpumpere
25. Mutter der Führungsschiene
26. Transportschutz
27. Bedienungsanleitung
28. Gabel-Ringschlüssel
29. Antivibrationsystem, 3 Einheiten
30. Zündkerze
31. Zündkappe
32. Schalldampfer
33. Luftfilter
34. Bremsband
35. Stift der Ketteneinstellung
36. Schalldampferabdeckung

Symbole auf dem Gerät

Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tõdliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät verwenden.

Tragen Sie immer einen zugelassenen Schutzhelm, einen zugelassenen Gehorschutz und eine Schutzbrille.

Dieses Gerät entspricht den geltenden CE-Richtlinien.

Umweltbelastende Gerauschemissionen gemäß der entsprechenden europäischen Richtlinie 2000/14/EG und der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017" ("Umweltschutz-/Lärmschutzbestimmung") von New South Wales. Informationen zur Gerauschemission sind auf dem Geräteschild und im Abschnitt Technische Angaben auf Seite 89 angegeben.

Kettenbremse, aktiviert (rechts). Kettenbremse, deaktiviert (links).

Kraftstoffpumper.

Einstellen der Olpumpe.

Kraftstoff.

Kettenöl.

Die Motorsäge muss immer mit beiden Händen betrieben werden.

Halten Sie die Motorsäge bei der Anwendung niemals nur mit einer Hand.

Die Führungsschienenspitzearfniemals Gegenstände berühren.

Warning! Sollte die Führungsschienenspitze einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und darüber zum Bediener geschleudert wird. Schwere Verletzungen können die Folge sein.

Verwenden Sie einen geeigneten Schutz für Fübe/Beine und Hande/Arme.

These Motorsäge daruf nur von Personen benutzt werden, die speziell für Waldarbeiten ausgebildet wurden. Siehe Bedienungsanleitung!

Arbeitsstellung.

Choke.

Hinweis: Sonstige Symbole/Aufkreber am Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Markt genieten.

Sicherheit

Sicherheitsdefinitionen

Die nachstehenden Definitionen geben den Schweregrad für jeder Signalwort an.

WARNING: Personenschäden.

ACHTUNG: Schaden am Gerät.

Hinweis: These Informationen erleichtern die Verwendung des Geräts.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Eine unsachgemäß oder nachlüssig eingesetzte Motorsäge kann zu einem gefährlichen Gerät werden und zu schweren oder gar lebensgefährlichen Verletzungen führen. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.
• Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Verwenden Sie keine Geräte, die von anderen modifiziert wurden, und verwenden Sie nur für diese Produkte empfehlenes Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder)sagar tödlichen Verletzungen des Anwenders oder anderer Personen führen.
• Der Schalldämpfer enthalt Chemikalien, die karzinogen sein konnen. Falls der Schalldämpfer beschadigt wird, vermeiden Sie es, mit diesen Stoffen in Kontakt zu kommt.

• Das Einatmen der Motorabgase, des Kettenölnebs und von Sagespänen über langere Zeit kann eine Gefahr für die Gesundheit darstellen.

• Dieses Gerät erzeuft beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionswise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung theses Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.
  Die Informationen in dieser Bedienungsanleitung ersetzen auf keinen Fall professionelle Fähigkeiten und Erfahrungen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollen den Sie einen Fachmann um Rat Fragen. Wenden Sie sich an ihren Servicehändler oder einen erfahrenen Benutzer von Motorsägen. Vermeiden Sie jeder Arbeit, für die Sie nicht ausreichend qualifiziert sind!

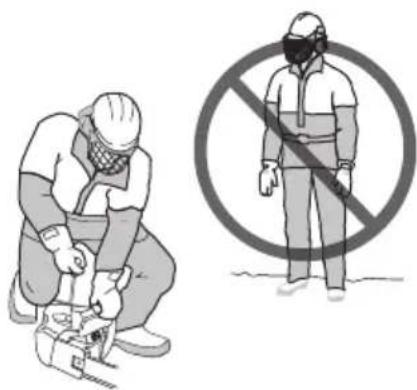

Sicherheitschinweise für den Betrieb

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

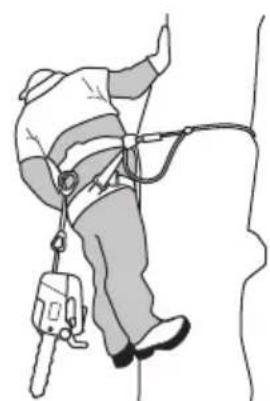

• These Obergriff-Kettensäge wurde speziell für die Baumchirurgie und -pflege entworgen. Aufgrund des besonders kompakten Griffdesigns (nah beieinander platzierte Griffe) besteht eine erhöhte Gefahr des Kontrollverlustes. Daher sollen den diese Spezialsagen für die Arbeit in den Bäumen nur von speziell geschulten Personen verwendet werden, die in der Lage sind, spezielle Schnitt- und Arbeitsstechniken anzuwenden, und angemessen gesichert sind (Aufzugskasten, Seile, Sicherheitsgurtzeug). Übliche Kettensägen (mit weiter auseinander angeordneten Griffen) werden für alle anderen Schnittarbeiten am Boden empfohlen.

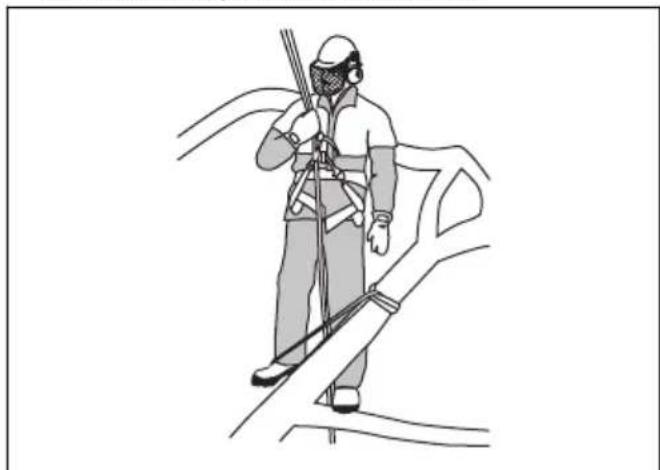

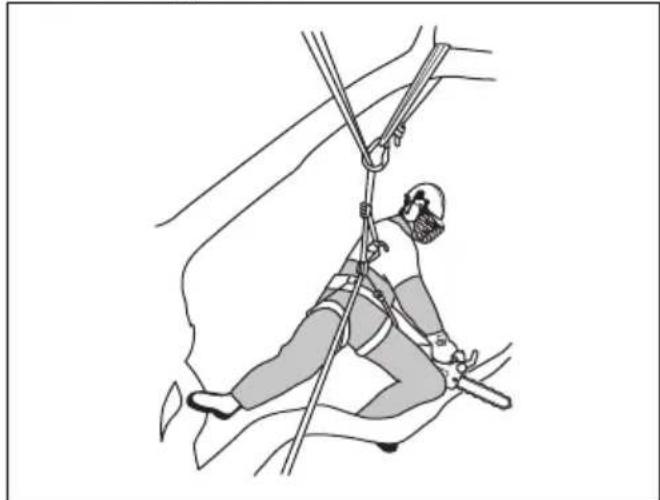

  Die Arbeit in Bäumen erfordert den Einsatz von speziellen Schnitt- und Arbeitsstechniken, die zur Vermeidung von erhöhten Verletzungsrisiken zu befolgen sind. Sie dürfen nur in einem Baum arbeiten, wenn Sie speziell für diese Art Arbeit geschult wurden. Dazu zahlen auch Schulungen für die Verwendung von Sicherheits- und Kletterausrüstung, wie z. B. Gurtzeug, Seile, Gurte,

Steigeisen, Hackensprengringen, Karabinerhacken usw.

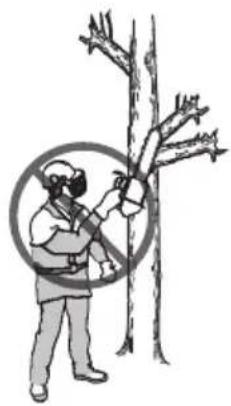

• Versuchen Sie nie, fallendes Schnittgut aufzufangen. Sagen Sie nie in den Baum, wenn Sie mit nur einem Seil geschichert sind. Verwenden Sie stets zwei gezehchte Seite.
• Bei gefährlichen Arbeitsmomenten beim Fällen sollen den Gehorschützer direkt nach Beendigung des Sägevorgangs hochgeklappt werden, damit Gerausche und Warnsignale wahrgenommen werden können.
• Vor der Benutzung these Products müssen Sie wissen, was ein Rückschlag ist und wie er vermieden werden kann. Eine Anleitung finden Sie in Informationen zu Rückschlagen auf Seite 71.
• Arbeiten Sie niemals mit einem defekten Gerät. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind/gen zu befolgen. Gewisse Wartungs- und Servicemäßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Eine Anleitungfinden Sie in Wartung auf Seite 77.
• Verwenden Sie das Gerät niemals mit sightbaren Schäden an Zündkappe und Zündkabel. Es besteht die Gefahr der Funkenbildung, was ein Feuer verursachen kann.
• Verwenden Sie niemals das Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehrkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.
• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z. B. bei dichtem Nebel, starkem Regen oder Wind, große Kälte usw. Bei schlechtem Wetter ist das Arbeitsen nicht nur ermudend, es konnen außer dem gefährliche Arbeitsbedingungen entstehen, z. B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.
• Eine falsche Schneiedausrüstung oder eine falsche Führungsschienen/Kettenkombination erhöhen die Rückschlaggefahr! Verwenden Sie nur die Kombinationen von Führungsschiene und Sägekette, die wir im Kapitel Technische Daten empfehlen, und befolgen Sie die Feilanweisungen. Eine Anleitung finds Sie in Zubehör auf Seite 90.
• Starten Sie das Produkt nur dann, wenn Führungsschiene, Sägekette und ähnliche Abdeckungen montiert sind. Eine Anleitung finds Sie in Einleitung auf Seite 68. Ohne montierte Führungsschiene und Sägekette kann sich die Kupplung losen und schwere Schäden verursachen.

• Lassen Sie den Motor niemals in Innenräumen laufen. Seien Sie sich der Gefahr bewusst, die das Einatmen von Motorabgasen birgt!
• Achten Sie bei der Arbeit auf die Umgebung achten und stellen Sie sicher, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommt konnen oder ihre Kontrolle über das Gerät beeinträchtigen.

• Durch Unachtsamkeit kann der Rückschlagbereich der Führungsschiene einen Ast, einen nahen Baum oder einen anderen Gegenstand berühren und einen Rückschlag auslösen.
• Halten Sie eine Motorsäge bei der Anwendung niemals nur mit einer Hand. Eine Motorsäge kann mit nur einer Hand nicht sicher kontrolliert geführt werden; Sie können sich selbst verletzen. Fassen Sie die Handgriffe immer mit beiden Händen und mit festem, sicheren Griff an.
• Greifen Sie die Motorsäge immer fest, mit der rechten Hand am oberen Griff und der linken Hand am vorderen Griff. Daumen und Finger sollen die Handgriffe fest umschlieben. Alle Anwender, ob Links- oder Rechtshänder, müssen die Griffe so greifen. Durch diesen Griff kann man die Rückschlagkraft am besten verringern und gleichzeitig die Kontrolle über die Motorsäge gehalten. Die Handgriffe nicht loslassen!

• Verwenden Sie die Motorsäge niemals über Schulterhöhe.

• Benutzen Sie das Produkt nie, ohne die Möglichkeit zu haben, bei einem eventuellen Unfall Hilfe herbeizurufen.

• Gelegentlich setzen sich Split im Kupplungsdeckel fest, wodurch die Kette blockieren kann. Stellen Sie zum Reinigen grundsätzlich den Motor ab.

• Wenn die Sägekette im Sageschnitt festklemmt, stellen Sie den Motor ab!

• Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Kohlenmonoxidvergifting führen.

Die Motorabgase sind heß und konnen Funken enthalten, die einen Brand verursachen konnen. Das Gerät sollte nicht im Innebereich oder in der Näre von feuergefährlichen Stoffen gestartet werden.

• Verwenden Sie Kettenbremse als Feststellbremse, wenn Sie das Gerät starten und sich über kurze Strecken bewegen. Halten Sie das Gerät immer am vorderen Handgriff. Das verringert das Risiko, dass Sie oder eine Person ihrer Höhe von der Sägekette getroffen werden.

• Personen mit Blutkreislaufstorungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schaden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihr hem Körper Symptome feststellen, die daraufhin weisen, dass Sie übermögen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Handen und Handgelenken auf. Bei niedrigen Temperaturen können sich diese Symptome verstärken.

• Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch der Motorsäge auftreten konnten. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zögern Sie nicht, ihren Handler

oder Husqvarna anzusprechen, wenn Sie Fragen bezüglich dem Gebrauch der Motorsäge haben. Wir sind kein für Sie da und halten Ihnen beim optimalen und sicheren Einsatz ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Handler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot.

Persönliche Schutzausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Bei Kontakt mit der Sägekette konnen schwerste Verletzungen auftreten. Sie müssen während des Betriebs eine zugelassene persönliche Schutzausrüstung tragen. Die persönliche Schutzausrüstung schützt Sie dazu nicht vollständig vor Verletzungen, vermindert aber den Umfang der Verletzungen bei einem Unfall. Wenden Sie sich an ihren Servicehandler für Empfehlungen, welche Ausrüstung zu verwenden ist.

• Ihr Kleidung muss eng sitzen,arf aber nicht Ihre Bewegungen einschränken. Überprüfen Sie regelmäßig den Zustand der personlichen Schutzausrüstung.

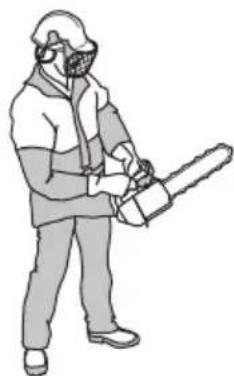

• Verwenden Sie einen zugelassenen Schutzhelm.

Tragen Sie einen zugelassenen Gehorschutz. Eine längerfristige Beschallung mit Larm kann zu bleibenden Gehorschäden führen.

Tragen Sie eine Schutzbrille oder einen Geschitsschutz, um sich vor Verletzungen durch weggeschleuderte Gegenstände zu schützen. Das Gerät kann Gegenstände wie Sagespane, Holzstückchen und mehr mit großer Kraftwegschleudern. Schwere Verletzungen, besonders an den Augen, können die Folge sein.

• Verwenden Sie Handschuhe mit Schnittschutz.
• Verwenden Sie Hosen mit Schnittschutz.
• Verwenden Sie Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle.
• Sie sollenn immer ein Erste-Hilfe-Set damit haben.
• Risiko der Funkenbildung. Halten Sie zur Verhinderung von Waldbränden Feuerlöschwerkzeuge und eine Schaufel bereit.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.
• Führer Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Siehe Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät auf Seite 78.
• Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an ihre Husqvarna-Serviceworkstatt.

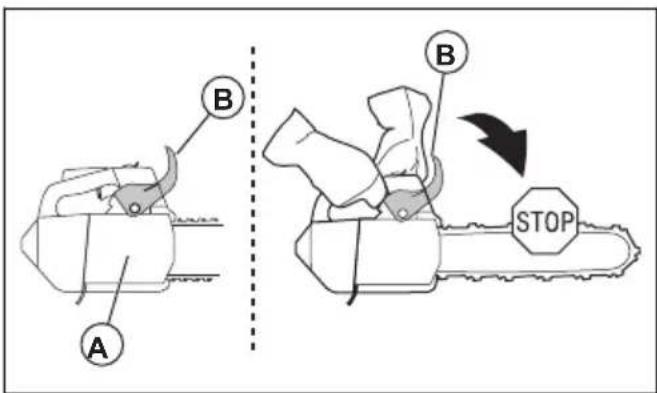

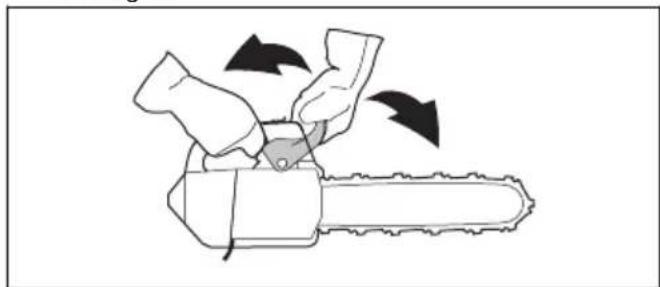

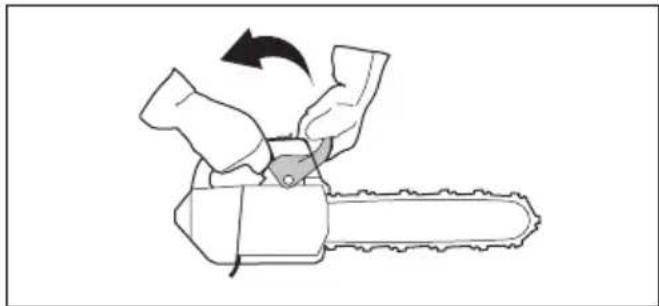

Kettenbremse mit Handschutz

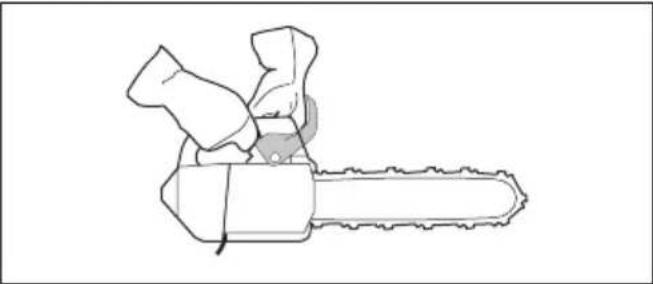

Ihr Gerät ist mit einer Kettenbremse versehen, welche die Sägekette bei einem Rückschlag stoppt. Die Kettenbremse verringgert die Unfallgefahr nur, wenn Sie selbst die erforderlichen Vorsichtsmaßnahmen einhalten.

Die Kettenbremse (A) wird manuell mit der linken Hand oder automatisch durch die Trägheitsfunktion aktiviert. Drücken Sie den Handschutz (B) nach vorne, um die Kettenbremse manuell zu aktivieren.

Bewegen Sie den Handschutz nach hinten, um die Kettenbremse zu offen.

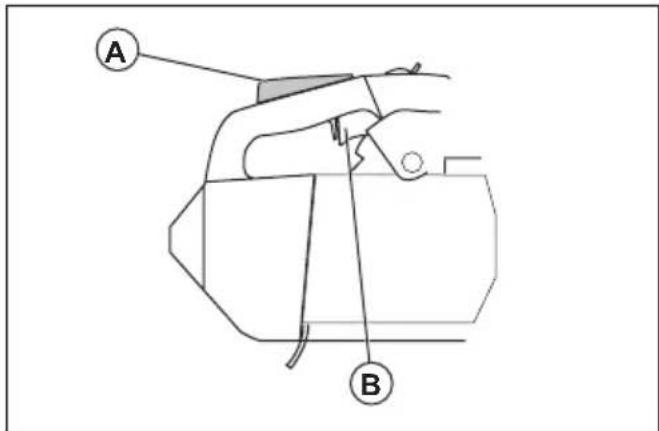

Gashebelsperre

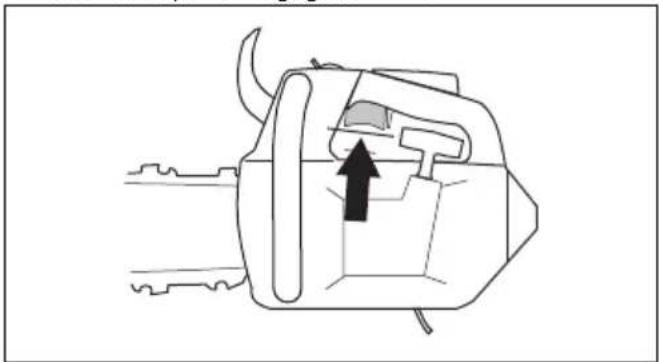

Die Gashebelsperre verhindert ein versehentliches Auslösen des Gashebels. Wenn Sie mit ihrer Hand um den Griff fassen und die Gashebelsperre (A) betätigten, wird der Gashebel (B) freiGegeben. Wenn Sie den Handgriff loslassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zusammen. Dadurch wird der Gashebel im Leerlauf gesperrt.

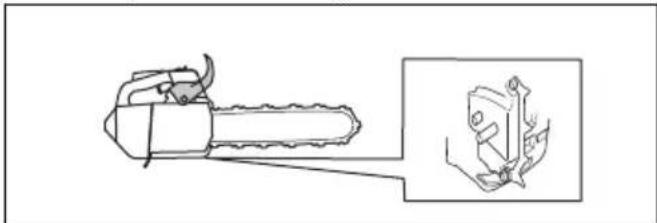

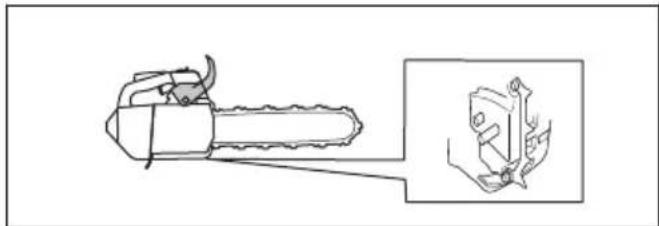

Kettenfänger

Der Kettenfänger fängt die Kette, wenn sie bricht oder absprintt. Eine korrekte Spannung der Sägekette und richtige Anwendung der Wartung der Sägekette und Führungsschiene verringern die Gefahr von Unfallen.

Antivibrationsystem

Das Antivibrationsystem verringt Vibrationen in den Griffen. Antivibrationselemente Funktionieren als Trennung zwischen Gerat und den Griff.

Unter Produktübersicht auf Seite 61finden Sie Informationen darüber, wo das Antivibrationsystem sich an Ihr dem Gerät befindet.

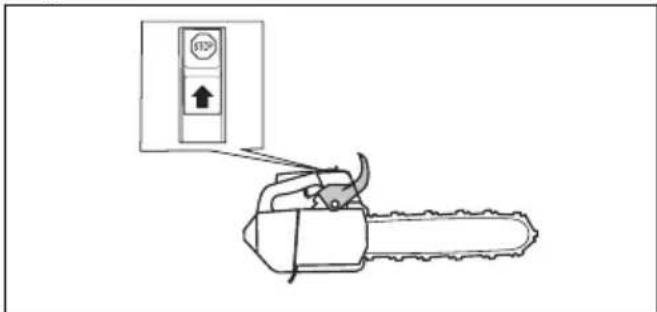

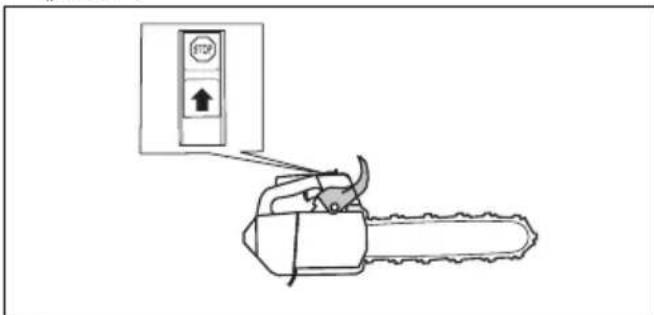

Start-/Stoppschalter

Drücken Sie den Start-/Stopp-Schalter, um den Motor abzustellen.

Schalldampfer

WARNING: Der Schalldampfer wird während/nach dem Betrieb und im Leerlauf sehr heißt. Es besteht die Gefahr von Feuer, besonders, wenn Sie das Gerät in der Nähe von entflammbaren Materialien und/oder Dampfen betreiben.

WARNING: Betreiben Sie das Gerät niemals ohne oder mit defektem Schalldämpfer. Ein defekter Schalldämpfer kann den Gerauschpegel und die Brandgefahr erhöhen. Halten Sie einen Feuerloscher griffbereit. Verwenden Sie kein Gerät ohne oder mit einem kaputten Funkenfängernetz, wenn in Ihrm Bereich ein solches vorgeschrieben ist.

Der Schalldampfer sentk den Gerauschpegel so welt wie möglich und leitet die Abgase des Motors vom Anwender weg. In Gebieten mit warmem, trockenem Wetter besteht erhöhte Brandgebung. Beachten Sie die örtlich geltenden Vorschriften und Wartungsanweisungen.

Sicherer Umgang mit Kraftstoff

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktöl) ist für gute Belüftung zu sorgen.
  Kraftstoff und Kraftstoffdampfe sind sehr feuergeführlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist dazu Vorsicht geboten und für eine gute Belüfung zu sorgen.
• Beim Umgang mit Kraftstoff und Kettenöl ist Vorsicht geboten. Es besteht Feuer-, Explosions- und Vergiftungsgefahr.

• Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

• Den Motor abstellen und vor dem Tanken einige Minuten abkühlen halten.

• Offnen Sie den Tankdeckel stets vorsichtig, sodass sich ein evtl. vorhandener Überdruck langsam abbauen kann.
• Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.
• Füllen Sie niemals Kraftstoff nach, wenn der Motor lauft.
  Bewegen Sie das Gerät vor dem Start immer mindestens 3 Meter aus dem Auftankbereich und von der Kraftstoffauftankquelle weg.

Min. 3m (10 ft)

Nach dem Tanken gibt es einzelige Situationen, in denen Gerät niemals gestartet werden darf:

• Sie haben Kraftstoff oder Kettenöl über das Gerät verschüttet. Wischen Sie den verschütteten Kraftstoff restlos ab und halten Sie die Kraftstoffdämpfe verdunsten.
• Sie haben Kraftstoff über sich selbst oder ihre Kleidung verschüttet. Wechseln Sie ihre Kleidung und waschen Sie alle Körperteile, die mit Kraftstoff in Kontakt gekommen sind. Verwenden Sie Wasser und Seite.
• Am Gerät tritt Kraftstoff aus. Überprüfen Sie den Kraftstofftank, den Tankdeckel und die Kraftstoffleitungen regelmäßig auf Undchtigkeiten.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Sie)durfen nur die Wartungs- und Servicearbeiten ausfuhren, die in dieser Bedienungsanleitung beschrieben sind. Lassen Sie professionelles Wartungspersonal alle anderen Wartungsarbeiten und Reparaturen durchfuhren.
  Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind regelmäßig durchzuführen. Durch eine regelmäßige Wartung verlangert sich die Lebensdauer des Geräts und verringgert sich die Gefahr von Unfallen. Eine Anleitung findsie in Wartung auf Seite 77.
• Wenn die Sicherheitskontrollen in dieser Bedienungsanleitung nach Wartungsarbeiten nicht

genehmigt werden, wenden Sie sich an ihren Kundendienst. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

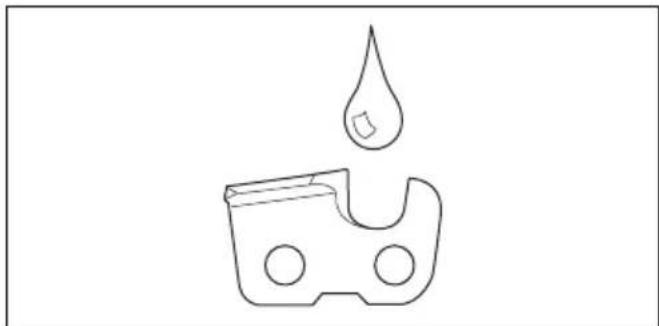

Sicherheitshinweise für die Schneidausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

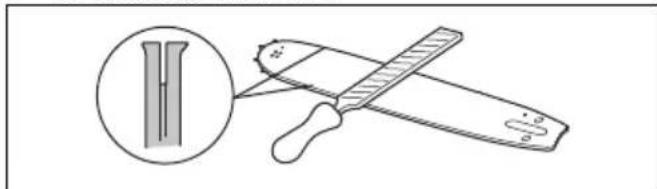

• Verwenden Sie nur die Kombinationen von Führungsschiene/Sägekette und Einfühfen, die wir empfehlen. Eine Anleitung finden Sie in Zubehör auf Seite 90.
• Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführten oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen.
• Sorgen Sie davon, dass die Schneidezahne gut geschärt sind. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Schärflehre. Eine Sagekette, die beschädigt oder nicht korrekt geschärt ist, erhöht die Unfallgehr.

• Behalten Sie den korrekten Tiefenbegrenzabstand bei. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Tiefenbegrenzereinstellung. Ein zu großer Tiefenbegrenzabstand erhöht die Rückschlaggefahr.

• Stellen Sie sichere, dass die Sägekette die richtige Spannung besitzt. Wenn sich die Sägekette nicht fest in der Führungsschiene befindet, kann die Sägekette abspringen. Eine falsche Sägekettenspannung führt zu hoherem Verschleib an der Führungsschiene, der Sägekette und dem Kettenantriebsrad. Siehe So stellen Sie die Spannung der Sägekette ein auf Seite 84.

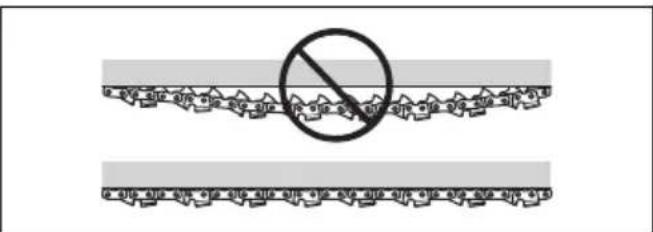

• Führn Sie die Wartung der Schneidausrüstung regelmäß durch und sorgen Sie für eine korrekte Schmierung. Wenn die Sägekette ist nicht ordnungsgemäß geschmiert ist, erhöht sich die Gefahr von Verschleib an der Führungsschiene, der Sägekette dem und Kettenantriebsrad.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

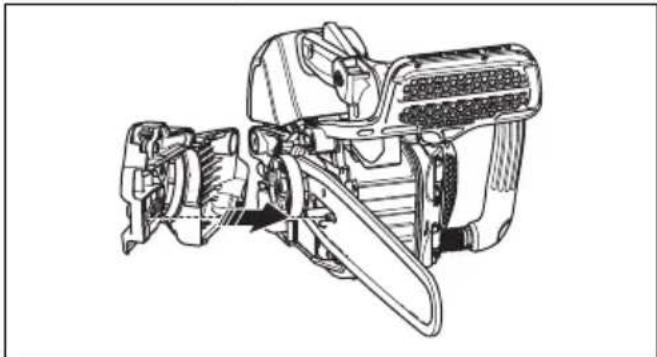

So montieren Sie Führungsschiene und Kette

1. Deaktivieren Sie die Kettenbremse.

2. Lösen Sie die Schierenmutter, undnehmen Sie den Kupplungsdeckel ab.

Hinweis: Wenn der Kupplungsdeckel nicht einfach zu entfernen ist, schrauben Sie die Schienenmutter fest, aktivieren Sie die Kettenbremse und losen Sie sie wieder. Ein Klicken ist hörbar, wenn sie richtig gelöst wird.

1. Montieren Sie die Führungsschiene auf den Schienenbolzen. Bringen Sie die Führungsschiene in ihre hinterste Stellung.

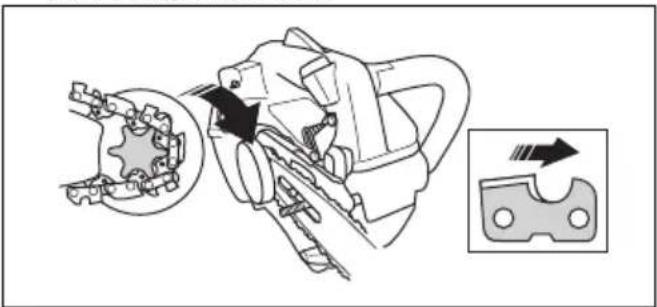

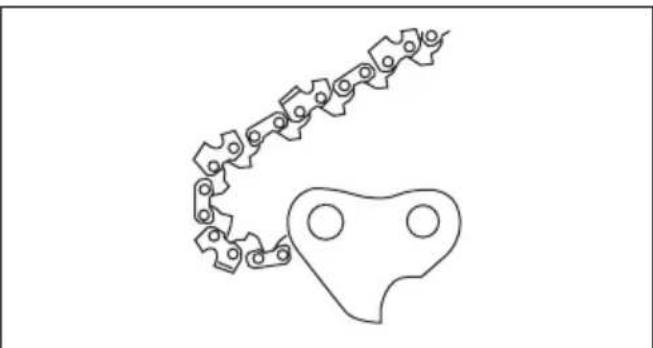

2. Montieren Sie die Sägekette ordnungsgemäß um das Kettenantriebsrad, und passen Sie sie in die Nut in der Führungsschiene ein.

WARNING: Tragen Sie bei der Montage der Sägekette immer Schutzhandschuhe.

1. Achten Sie darauf, dass die Schneiden der Sägezähne auf der Oberkante der Führungsschiene nach vorn gerichtet sind.

1. Richten Sie das Loch in der Führungsschiene an dem Stift der Ketteneinstellung aus, und befestigen Sie den Kupplungsdeckel.

1. Ziehen Sie die Schierenmutter von Hand fest an.

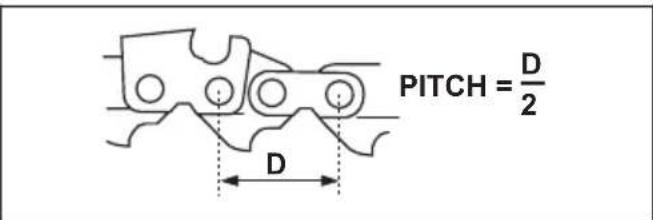

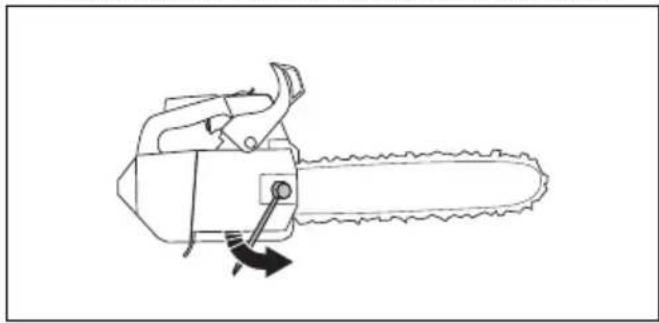

2. Spannen Sie die Sägekette. Eine Anleitungfinden Sie in So stellen Sie die Spannung der Sägekette ein auf Seite 84.
3. Die Schienenmuttern anziehen.

Hinweis: Einige Modelle haben nur eine Schienenmutter.

Betrieb

Einleitung

WARNING: Lesen Sie vor Gebrauch des Gerats das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

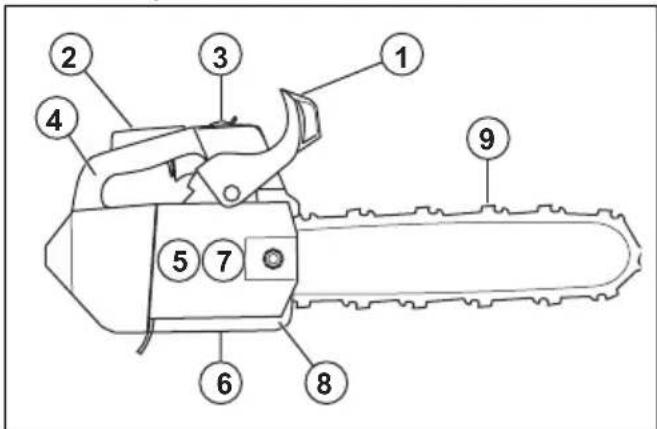

So führen Sie eine Funktionsprüfung vor Verwendung des Geräts durch

1. Stellen Sie sichere, dass die Kettenbremse ordnungsgemäß Funktioniert und unbeschädigt ist.
2. Stellen Sie sichere, dass die Gashebelsperre ordnungsgemäß Funktioniert und unbeschädigt ist.
3. Stellen Sie sicher, dass der Start-/Stoppschalter richtig Funktioniert und nicht beschadigt ist.
4. Achten Sie darauf, dass sich auf den Griffen kein Öl befindet.
5. Stellen Sie sichere, dass das Antivibrationssystem ordnungsgemäß Funktioniert und unbeschädigt ist.
6. Stellen Sie sichere, dass der Schalldampfer ordnungsgemäß Funktioniert und unbeschädigt ist.
7. Stellen Sie sichere, dass alle Teile korrekt befestigt und nicht beschädigt sind und keine Teile fehlen.

8. Stellen Sie sicher, dass der Kettenfänger richtig angebracht ist.

9. Stellen Sie sicher, dass die Sägekette die richtige Spannung hat.

Kraftstoff

Dieses Produkt verfügt über einen Zweitaktmotor.

ACHTUNG: Die Verwendung eines falschen Kraftstoffs kann zu einer Beschädigung des Motors führen. Verwenden Sie eine Mischung aus Benzin und Zweitaktöl.

Vorgemischter Kraftstoff

• Verwenden Sie Husqvarna vorgemischten Alkylatkraftstoff von hoher Qualität. Dies sorgt für die Beste Leistung und eine Veränderung der Lebensdauer des Motors. Im Vergleich zu herkömmlichem Kraftstoff enthalt dieser Kraftstoff weniger gesundheitsschädliche Substanzen, wodurch der Aussto schädlicher Abgase verringert

wird. Die Menge von Rückständen nach der Verbrennung ist bei thisem Kraftstoff niedriger. Dadurch bleiben die Bauteile des Motors sauberer.

So mischen Sie Kraftstoff vor

Benzin

• Verwenden Sie hochwertiges bleifreies Benzin mit maximal 10% Ethanol (E10).

ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Bei Einsatz von Kraftstoff mit niedrigerer Oktanzahl kann es zu einem Klopfen im Motor kommt, das Motorschäden verursacht.

• Wir empfehlen Ihnen, Benzin mit einer hohenen Oktanzahl für Arbeiten mit konstant hoher Motordrehzahl zu verwenden.

Zweitaktol

• Verwenden Sie für Beste Ergebnisse und die beste Leistung Husqvarna Zweitaktöl.
• Wenn Husqvarna Zweitaktöl nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges Zweitaktöl für luftgekühte Motoren. Wenden Sie sich an ihren Kundendienst zur Auswahl der wichtigen Ölsorte.

ACHTUNG: Verwenden Sie kein Zweitaktöl für wassergekühte Außenbordmotoren (auch Outboardoil genannt). Verwenden Sie kein Öl für Viertaktmotoren.

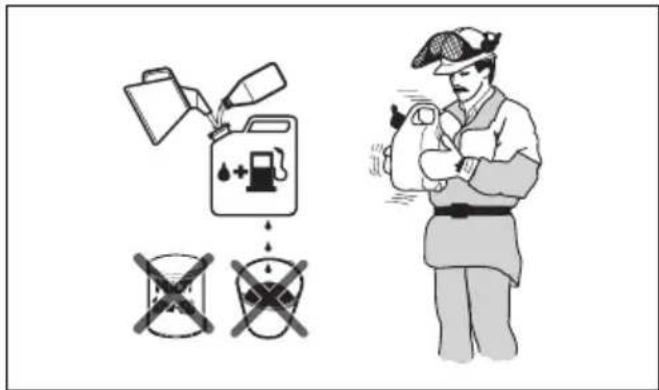

So mischen Sie Benzin und Zweitaktöl

Benzin, Liter Zweitaktöl, Li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ACHTUNG: Beim Mischen kleiner Kraftstoffmengen wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden.

1. Fullen die Hälfte des Benzins in einen sauberen Kraftstoffbehälter.
2. Fugen Sie die gesamte Menge Öl hinzu.
3. Schütteln Sie die Kraftstoffmischung.
4. Geben Sie dann den Rest des Benzins in den Behälter dazu.
5. Schütteln Sie die Kraftstoffmischung sorgfältig.

ACHTUNG: Mischen Sie Kraftstoff hochstens für einen Monat im Voraus.

So füllen Sie den Kraftstofftank

1. Säubern Sie den Bereich rund um den Tankdeckel.

1. Schütteln Sie den Behälter, und stellen Sie sicher, dass der Kraftstoff vollständig vermisch ist.
2. Offnen Sie den Tankdeckel und fullen Sie den Kraftstofftank.
3. Ziehen Sie den Tankdeckel vorsichtig fest.
4. Bewegen Sie das Gerät vor dem Start mindestens 3m (10 ft) aus dem Auftankbereich und von der Kraftstoff-Auftankquelle weg.

Hinweis: Um herauszufunden, wo sich der Kraftstofftank an Ihr dem Gerät befindet, siehe Produktübersicht auf Seite 61.

So fahren Sie den Motor ein

• Geben Sie während der ersten 10 Betriebsstunden nicht über einen längeren Zeitraum Vollgas ohne Last.

So verwenden Sie das richtige Kettenöl

WARNING: Verwenden Sie kein Altöl, das zu Verletzungen und Umweltschäden führen kann. Altöl beschädigt auch die Ölpumper, Führungsschiene und Sägekette.

WARNING: Die Sägekette kann reifen, wenn die Schmierung der Schneidausrüstung nicht ausreichend ist. Gefahr von schweren oder tödlichen Verletzungen des Bedieners.

WARNING: Dieses Produkt verfügt über eine Funktion, dass der Kraftstoff vor dem Kettenöl abläuft. Verwenden Sie die richtigen Kettenöl, damit diese Funktion correkt funktionieren kann. Wenden Sie sich zur Auswahl des Kettenöls an ihren Servicehändler.

• Verwenden Sie Husqvarna Kettenöl, um die maximale Lebensdauer der Sägekette zu gewährleisten und negative Auswirkungen auf die Umwelt zu vermeiden. Wenn Husqvarna Kettenöl nicht verfügbar ist, empfehlen wir, ein Standardkettenöl zu verwenden.
• Verwenden Sie ein Kettenöl mit gutter Haftung an der Sägekette.
• Verwenden Sie ein Kettenöl mit dem richtigen Viskositätsbereich, der zu der Lufttemperatur passst.

ACHTUNG: Wenn das Öl zu dunnflüssig ist, wird es vor dem Kraftstoff verbraucht. Bei Temperatur unter 0^ werden manche Kettenöle zu dickflüssig, was zu Schaden an der Ölpumpe führen kann.

• Verwenden Sie die empfohlene Schneidausrüstung.
  Siehe Zubehor auf Seite 90.
• Entfernen Sie den Deckel des Kettenöltanks.
• Füllen Sie den Kettenöltank mit Kettenöl.
• Befestigen Sie den Deckel sorgfältig.

Hinweis: Um Herauszufunden, wo sich der Kettenöltank an Ihr dem Produkt befindet, siehe Produktübersicht auf Seite 61.

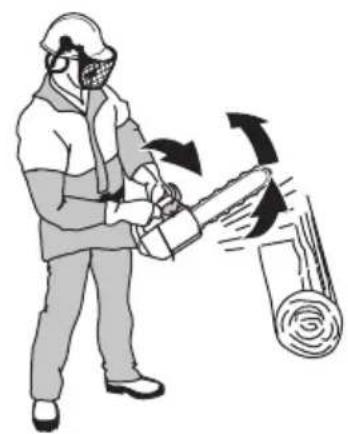

Informationen zu Rückschlagen

WARNING: Ein Rückschlag kann schwere Verletzungen des Bedieners oder anderer Personen verursachen. Um das Risiko zu mindern, müssen Sie die Ursachen für Rückschlage knen und wollen, wie Sie sie vermeiden können.

Ein Rückschlag kann eintreffen, wenn der Rückschlagbereich der Schiene einen Gegenstand berührt. Ein Rückschlag kann plötzlich und mit großer Kraft auftreten, die das Gerät gegen den Bediener schleudert.

Ein Rückschlag ist immer in Richtung der Führungsschiene gerichtet. Normalerweise wird das Gerät gegen den Bediener geschleudert, manchmal aber auch in eine andere Richtung. Sie beeinflussen die Richtung der Bewegung durch Ihr Verhalten beim Aufreten des Rückschlags.

Ein kleinerer Radius der Schienenspitze verringert die Kraft des Rückschlags.

Verwenden Sie eine Sägekette mit einem niedrigen Rückschlag, um die Auswirkungen des Rückschlags zu mindern. Sorgen Sie dazu, dass der Rückschlagbereich keine Gegenstände berührt.

WARNING: Keine Sägekette kann einen Rückschlag vollständig verhindern. Beachten Sie stets die Anweisungen.

Häufig gestellte Fragen über Rückschläge

• Wird die Hand die Kettenbremse beim Rückschlag stets aktivieren?

Nein. Sie müssen etwas Kraft aufwenden, um den Handschutz nach vorn zu drücken. Wenn Sie nicht

mit der erforderlichen Kraft drucken, kann die Kettenbremse nicht aktiviert werden. Außendem müssen Sie die Griffe des Gerats während der Arbeit fest mit beiden Händen halten. Wenn es zu einem Rückschlag kommt, kann die Kettenbremse nicht die Sägekette anhalten, bevor sie Sie trifft. Es gibt auch einige Positionen, in denen ihre Hand nicht an den Handschutz reicht, um die Kettenbremse zu aktivieren. Ein Beispiel damit ist die Fällposition.

Aktiviert die Trägheitsfunktion stets die Kettenbremse bei einem Rückschlag?

Nein. Zunachst muss die Kettenbremse ordnungsgemäß Funktionieren. Unter So prufen Sie die Kettenbremse auf Seite 78 finden Sie Anweisungen zur Überprüfung der Kettenbremse. Wir empfehlen Ihnen, sie vor jedem Gebrauch des Gerats zu überprüfen. Zum anderen muss die Kraft des Rückschlags hoch genug sein, um die Kettenbremse zu aktivieren. Wenn die Kettenbremse zu erfindlich ist, kann sie bei rauhem Motorlauf aktiviert werden.

• Wird mich die Kettenbremse bei einem Rückschlag stets vor Verletzungen schätzen?

Nein, die Kettenbremse muss richtig Funktionieren, um Schutz zu bieten. Die Kettenbremse muss bei einem Rückschlag auch aktiviert werden, damit sie die Kette anhalt. Wenn Sie sich in der Höhe der Führungsschiene aufhalten, hat die Kettenbremse u. U. nicht genugend Zeit, die Kette anzuhalten, bevor Sie sie trifft.

WARNING: Nur Sie selbst und die richtige Arbeitstechnik können einen Rückschlag verhindern.

So starten Sie das Gerät

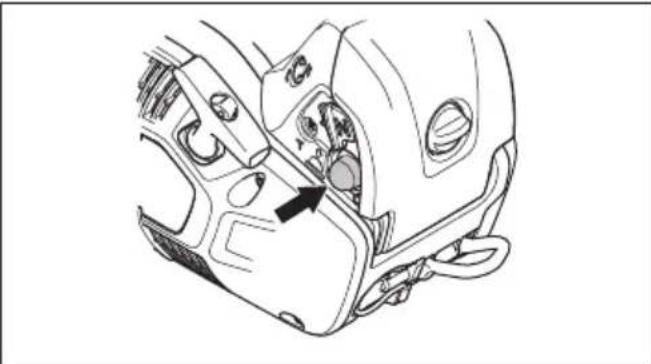

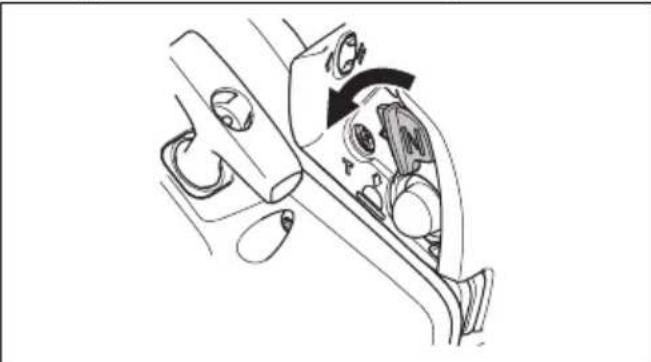

So bereiten Sie einen kalten Motor auf den Start vor

WARNING: Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Risiko einer Verletzung zu mindern.

1. Bewegen Sie den Handschutz nach vorne, um die Kettenbremse zu aktivieren.

1. Drucken Sie die Kraftstoffpumpere ca. 6 Mal, bis sich die Pumpere mit Kraftstoff fuhl. Es ist nicht erforderlich, die Kraftstoffpumpere vollständig zu fullen.

1. Bringen Sie den Choke in Choke-Lage.

1. Unter So starten Sie das Gerät auf Seite 73 finden Sie weitere Anweisungen.

So bereiten Sie einen warmen Motor auf den Start vor

WARNING: Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Risiko einer Verletzung zu mindern.

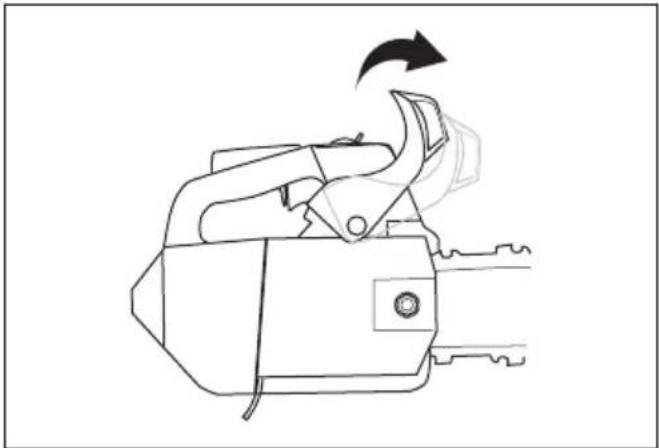

1. Bewegen Sie den Handschutz nach vorne, um die Kettenbremse zu aktivieren.

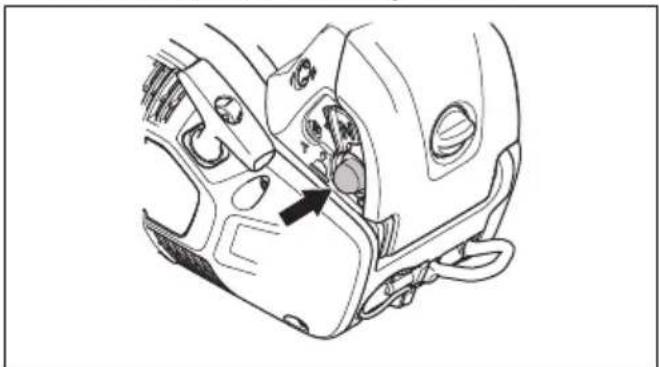

1. Drücken Sie die Kraftstoffpumper ca. 6 Mal, bis sich die Pumper mit Kraftstoff fuhl. Es ist nicht erforderlich, die Kraftstoffpumper vollständig zu fullen.

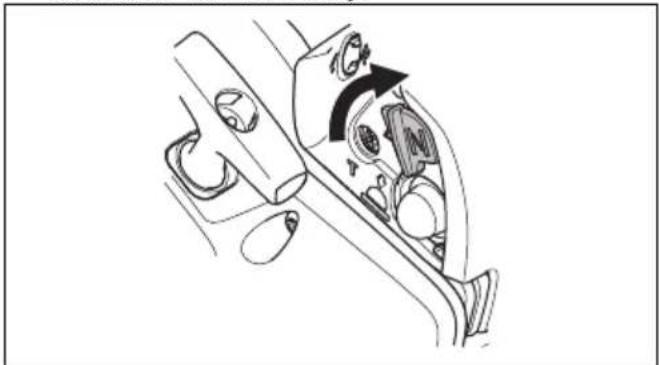

1. Bringen Sie den Choke in Choke-Lage und dann direkt in die Arbeitsstellung.

1. Unter So starten Sie das Gerät auf Seite 73 finden Sie weitere Anweisungen.

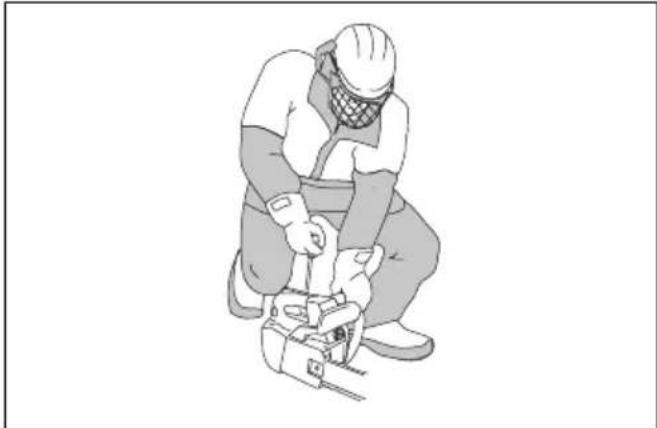

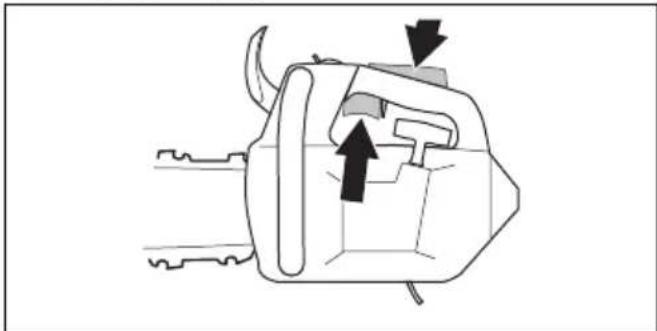

So starten Sie das Gerät

WARNING: Ihr FüBe müssen sich in einer stabilen Position befinden, wenn Sie das Produkt starten.

WARNING: Wenn sich die Sägekette im Leerlauf dreht, sprechen Sie mit ihrem Kundendienst, und benutzen Sie das Gerät nicht.

1. Stellen Sie das Produkt auf dem Boden ab.

2. Legen Sie die linke Hand auf den vorderen Griff.

3. Setzen Sie Ihr Knie an den hinteren Teil des oberen Griffs.
4. Ziehen Sie den Startseilgriff langsam mit der rechten Hand, bis Sie einen Widerstand spuren.

WARNING: Wickeln Sie die Starterzugschnur nicht um die Hand.

ACHTUNG: Ziehen Sie das Startseil nicht vollständig aus, und halten den Startseilgriff nicht los.

a) Wenn Sie das Gerät mit kaltem Motor starten,ziehen Sie den Starterilgriff, bis der Motorstartet.

Hinweis: Sie können erkennen, dass der Motor zündet, wenn das typische Zündgeräusch des Motors zu vernehmen ist.

b) Bringen Sie die Choke-Steuerung in Choke-Lage.

1. Ziehen Sie am Startseilgriff, bis der Motor anspringt.
2. Losen Sie Schnell die Gashebelsperre, um das Gerät in Leerlauf zu bringen.

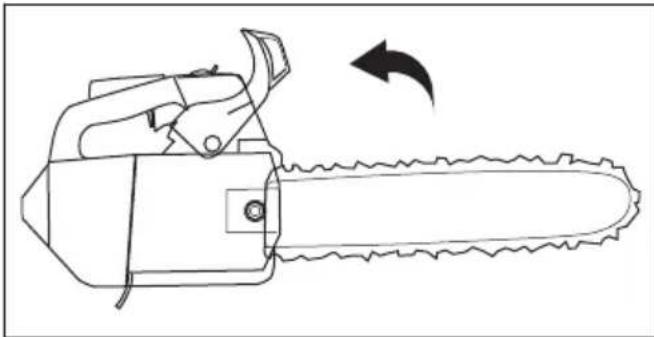

1. Bewegen Sie den Handschutz nach hinten, um die Kettenbremse zu losen.

1. Beginnen Sie mit dem Betrieb.

So starten Sie das Gerät im Baum

Hinweis: Vergewissern Sie sich, dass genugend Kraftstoff vorhanden ist, bevor Sie das Gerät starten.

1. Aktivieren Sie die Kettenbremse.
2. Halten Sie beim Starten des Geräts diesen auf der linken oder rechten Seite Ihr's Körpers.

a) Wenn Sie das Gerät auf der linken Seite halten, legen Sie die linke Hand an den vorderen Griff. Halten Sie den Startseilgriff mit der rechten Hand, und stößen Sie das Gerät beim Starten weg von ihrer Körper.
b) Wenn Sie das Gerät auf der rechten Seite halten, legen Sie die rechte Hand an einen der zwei Griffe. Halten Sie den Startseilgriff mit der linken Hand, und stößen Sie das Gerät beim Starten weg von ihrer Körper.

So stoppen Sie das Produkt

1. Schalten Sie den Start-/Stoppschalter in die Position STOP".

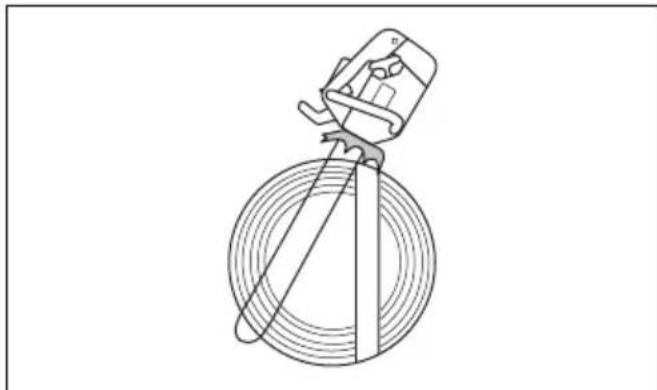

Informationen zur Arbeitstechnik

WARNING: Die Informationen zur Arbeitstechnik in dieser

Bedienungsanleitung sind kein Ersatz für eine korrekte Einweisung zum Betrieb deses Geräts. Verwenden Sie these Gerät nur, wenn Sie entsprechende eine Ausbildung in Baumpflege haben. Bei Bedienung ohne die richtige Ausbildung kann es zu schweren Verletzungen oder

zum Tode des Benutzers oder anderer Personen kommt.

• Setzen Sie die volle Leistung beim Schneiden ein und reduzieren Sie die Geschwindigkeit nach jedem Schnitt in den Leerlauf.

ACHTUNG: Am Motor konnen Schaden auftreten, wenn der Motor zu lange mit voller Leistung ohne Last lauft.

• Setzen Sie beim Schneiden die Rindenstütze in den Stamm und verwenden Sie sie als Hebel.

Hinweis: Nicht alle Modelle verfügen über eine Rindenstütze. Ihr Servicehändler stehen Ihnen gern für weitere Informationen zur Verfügung.

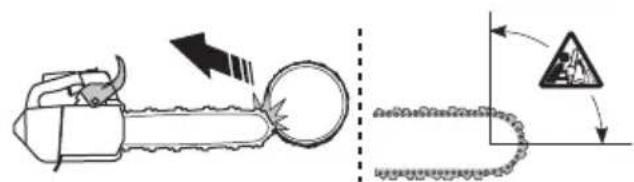

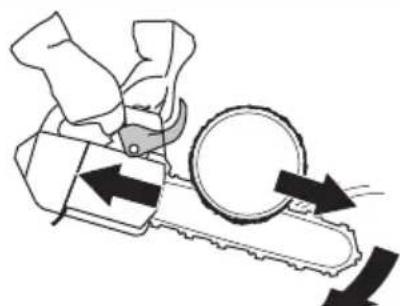

Ziehende und schiebende Kette

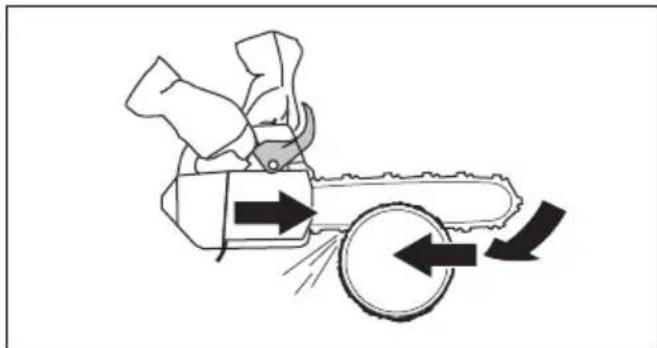

Sie konnen mit dem Produkt in 2 verschiedene Positionen durch das Holz sagen.

• Beim Sagen mit „ziehender“ Kette sagen Sie mit der Unterseite der Führungsschiene. Die Sägekette zieht durch den Baum, während Sie sagen. In dieser Position haben Sie eine bessere Kontrolle über das Gerät und die Position des Rückschlagbereichs.

• Beim Sagen mit „schiebender“ Kette sagen Sie mit der Oberseite der Führungsschiene. Die Sägekette schiebt das Gerät in der Richtung des Bedieners.

WARNING: Wenn die Sägekette im Stamm eingeklemmt wird, kann die Motorsäge gegen Sie gedrückt werden. Halten Sie das Geräf fest und stellen Sie safer, dass der Rückschlagbereich der Führungsschiene nicht den Baum berührt und zu einem Rückschlag führt.

So bereiten Sie das Gerät für den Einsatz im Baum vor

Anwender am Boden

Fuhren Sie als Anwender am Boden die folgenden Schritte aus.

1. Prufen Sie das Produkt.
2. Befüllen Sie den Kraftstoff- und den Kettenöltank.
3. Befestigen Sie das Ende einer geprüften Sicherheitsschlinge an der Seilose.

Hinweis: Eine Sicherheitsschlinge stellt sich, dass das Gerät zu Boden fällt, wenn es fällt.

1. Achten Sie darauf, dass sich ein Karabiner am anderen Ende der Sicherheitsschlinge befindet.

2. Starten Sie das Produkt, und setzen Sie es warm laufen.

3. Halten Sie das Gerät an.

4. Aktivieren Sie die Kettenbremse.
5. Heben Sie das Gerät mit Hebewerkzeugen zum Bediener im Baum an.

WARNING: Stellen Sie sicher, dass das Gerät sicher befestigt ist, wenn Sie es zum Bediener im Baum befindern.

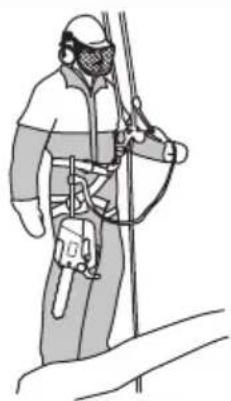

Anwender im Baum

Befolgen Sie als Anwender im Baum die Anweisungen unter.

1. Bevor Sie die Sicherheitsschlinge von den Hebewerkzeugen trennen, müssen Sie das Produkt am Tragegurt anbringen. Befestigen Sie das Produkt am Tragegurt über die Gurtöse oder den Stahlring an der Sicherheitsschlinge.

WARNING: Befestigen Sie die Sicherheitsschlinge an einem der empfohlenen Punkte am Tragegurt.

WARNING: Wenn Sie nur die Sicherheitsschlinge verwenden, um das Produkt am Tragegurt zu befestigen, dann senken Sie das Produkt mit der Sicherheitsschlinge vollständig ab. Lassen Sie das Gerät nicht aus der Höhe los.

1. Verwenden Sie nur zugelassene Karabiner, um das freie Ende der Sicherheitsschlinge an einem der Verbindungspunkte am Tragegurt zu befestigen. Dies ist Ihr primärer Verbindungspunkt.

ACHTUNG: Die Sicherheitschlinge dar fur an der Seilose befestigt sein.

1. Vergewissern Sie sich, dass Sie einen stabilen und sicheren Halt haben, um den Schnitt zu machen.

2. Losen Sie das Gerät vom sekundären Verbindungspunkt, starten Sie das Gerät und machen Sie den Schnitt.

3. Aktivieren Sie die Kettenbremse direkt nach dem der Schnitt gemacht wurde.

4. Schalten Sie das Gerät aus und verbinden Sie es am sekundären Verbindungspunkt.

So bedieren Sie das Gerät in einem Baum

WARNING: Die meisten Unfälle ereignen sich, wenn der Bediener nicht die volle Kontrolle über das Gerät oder seine Arbeitsposition besteht.

• Halten Sie eine sicheren Arbeitsposition ein.
• Führn Sie horizontale Schnitte auf Hufthöhe und vertikalen Schnitte auf Solarplexus-Höhe durch.
• Halten Sie das Produkt mit beiden Händen.
• Stellen Sie sicher, dass sie stabil auf ihren Fuß stehen, und behalten Sie eine geringe Seitenkraft bei, wenn Sie vertikale Äste sagen. Führren Sie das Sicherheitsseil durch einen anderen Verbindungspunkt, um erhöhten Seitenkräften entgegenzuwirken oder diese zu neutralisieren. Sie können auch eine verstelltbare Schlinge verwenden, die direkt vom Gurtzeug zu einem anderen Verbindungspunkt führt.

• Legen Sie eine Schlaufe um den Fuß, um eine sichere Arbeitsposition beizubehalten.

• Überprüfen Sie in regelmäßigen Abständen das Gurtzeug, den Gurt und die Seile.
• Wenn Sie mit dem Gerät klettern müssen, befestigen Sie das Gerät an dem hinteren Verbindungspunkt am Tragegurt. Am hinteren Verbindungspunkt ist das Gerät nicht im Weg. Es wird von den Kletterseilen ferngehalten, und das Gewicht wird mittig auf ihre Wirbelsäule verteilt.

WARNING: Sie müssen die Kettenbremse aktivieren, wenn Sie das Gerät in der Schlinge absenken.

So befrien Sie ein eingeklemmtes Gerät

1. Halten Sie das Gerät an.
2. Befestigen Sie das Gerät sicher in Innenrichtung in Richtung des Stamms, des Schnitts am Baum oder an einem gesonderten Werkzeugseil.
3. Ziehen Sie die Säge vorsichtig aus dem Kerbschnitt, während Sie den Ast je nach Bedarf anheben.

WARNING: Versuchen Sie nicht, das Gerät mit Gewalt herauszuziehen. Gefahr schwerer Verletzungen.

1. Verwenden Sie bei Bedarf eine Handsäge oder eine zweite Motorsäge, um das Gerät zu befren. Sagen Sie den Ast mindestens 30 cm von der eingeklemmten Stelle ab. Führten Sie den Schnitt am äußeren Ende von der Stelle durch, an der das Gerät eingeklemmt ist.

Wartung

Einleitung

WARNING: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

Wartungsplan

Täglich Wartung Wöchentliche Wartung Monatliche Wartung
Reinigen Sie die äußerten Bauteile des Geräts und achtenden Sie darauf, dass sich kein Öl an den Griffen befindet.	Reinigen Sie das Kühlsystem. Siehe So reinigen Sie das Kühlsystem auf Seite 87.

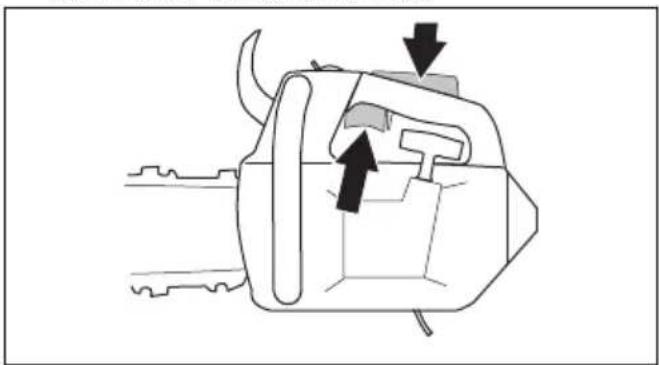

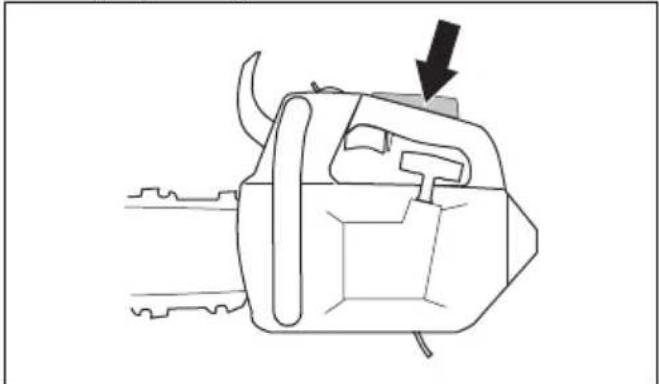

Kontrollieren Sie den Gashebel und die Gashebelsperre. Siehe So überprüfen Sie den Gashebel und die Gashebelsperre auf Seite 79.	Kontrollieren Sie den Anlasser, das Startseil und die Rückzugfeder.
Kontrollieren Sie, ob die Antivibra-tionseinheiten unbeschädigt sind.	Schmieren Sie das Nadellager. Siehe So schmieren Sie das Nadellager auf Seite 85.

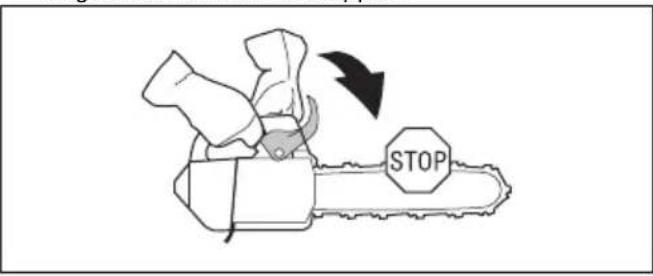

Reinigen und überprüfen Sie die Kettenbremse. Siehe So prüfen Sie die Kettenbremse auf Seite 78.	Entfernen Sie alle Grate an den Kan-ten der Führungsschiene. Siehe So prüfen Sie die Führungsschiene auf Seite 86.
Prufen Sie den Kettenfänger. Siehe So prüfen Sie den Kettenfänger auf Seite 79.	Reinigen Sie das Funkenfängernetz des Schalldämpfers oder tauschen Sie es aus.
Drehen Sie die Führungsschiene, kontrollieren Sie die Schmieröffnung, und reinigen Sie die Nut der Führungsschiene. Siehe So prüfen Sie die Führungsschiene auf Seite 86.	Reinigen Sie den Vergaserbereich. Kontrollieren Sie alle Kabel und Ans-chlüsse.
Stellen Sie safer, dass die Führungsschiene und die Sägekette ausreichend geött werden.	Reinigen oder ersetzen Sie den Luft-filter. Siehe Reinigen des Luftfilters auf Seite 81.
Überprüfen Sie die Sägekette. Siehe So prüfen Sie die Schneidausrüstung auf Seite 86.	Reinigen Sie den Bereich zwischen den Kührippen des Zylinders.

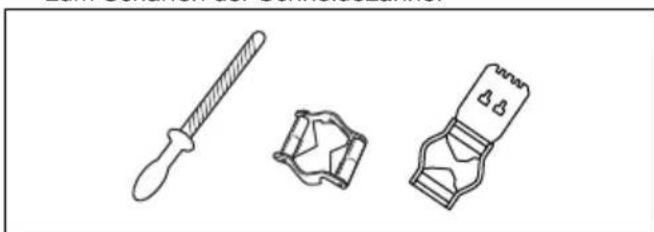

Scharfen Sie die Sägekette und kon-trollieren Sie ihre Spannung. Siehe So schärfen Sie die Sägekette auf Seite 82.
Prüfen Sie das Kettenantriebsrad. Siehe So prüfen Sie das Spur-An-triebsrad auf Seite 85.
Reinigen Sie den Luftinlass am An-lasser.
Überprüfen Sie, ob alle Muttern und Schrauben angezogen sind.
Prüfen Sie den Start-/Stopp-Schalter. Siehe So prüfen Sie den Start-/Stopp-Schalter auf Seite 79.
Stellen Sie safer, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausländ.
Stellen Sie safer, dass die Sägete bei Leerlaufdrehzahl des Motors nicht dreht.
Stellen Sie safer, dass der Schall-dämpfer richtig befestigt ist, keine Beschädigungen hat und dass keine Teile des Schalldämpfers fehlen.

Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät

So kontrollieren Sie das Bremsband

1. Reinigen Sie die Kettenbremse und Kupplungstrommel mit einer Bürste von Spanen, Harz und Schmutz. Verschmutzung und Abnutzung beeinträchtigen die Bremsfunktion.

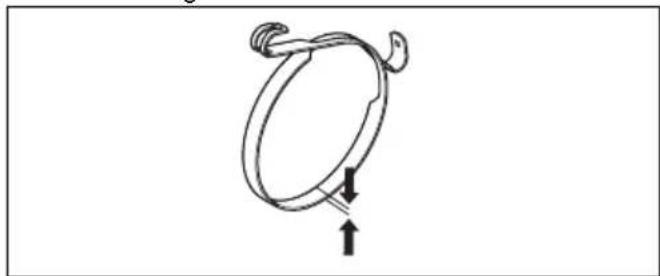

1. Prufen Sie das Bremsband. Das Bremsband muss an der dunnsten Stelle mindestens 0,6 mm dick sein.

So prüfen Sie den Handschutz

1. Kontrollieren Sie, ob der Handschutz unbeschädigt ist, er darauf keine Defekte wie z.B. Risse aufweisen.
2. Stellen Sie sicher, dass der Handschutz sich frei bewegen{lsst und sicher am Kupplungsdeckel befestigt ist.

So prufen Sie die Kettenbremse

1. Starten Sie das Gerät. Eine Anleitung finden Sie in So starten Sie das Gerät auf Seite 72.

WARNING: Stellen Sie sicher, dass die Sägekette nicht den Erdboden oder andere Gegenstände berührt.

1. Halten Sie das Gerät gut fest.

WARNING: Stellen Sie sicher, dass die Sägekette nicht den Erdboden oder andere Gegenstände berührt.

1. Lassen Sie das Gerät auf voller Leistung laufen und drücken Sie Ihr linkes Handgelenk gegen den Handschutz, um die Kettenbremse zu aktivieren. Die Sägekette muss sofort stoppen.

WARNING: Lassen Sie den vorderen Handgriff nicht los, wenn Sie die Kettenbremse aktivieren.

So überprüfen Sie den Gashebel und die Gashebelsperre

1. Prufen Sie, ob sich der Gashebel und die Gashebelsperre frei bewegen halten und ob die Rückholfeder korrekt Funktioniert.

1. Drücken Sie die Gashebelsperre herunter und kontrollieren Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt.

1. Stellen Sie sicher, dass der Gashebel in der Leerlaufstellung verriegelt ist, wenn die Gashebelsperre freiogegeben wird.

1. Starten Sie die Motorsäge und geben Sie Vollgas.
2. Lassen Sie den Gashebel los, und prufen Sie, ob die Sägekette stoppt und stehen bleibt.

WARNING: Dreht sich die Sägekette, wenn der Gashebel in Leerlaufstellung steht, wenden Sie sich an ihren Kundendienst.

So prufen Sie den Kettenfänger

1. Kontrollieren Sie, ob der Kettenfänger unbeschädigt ist.

2. Stellen Sie sicher, dass der Kettenfänger stabil und am Körper des Gerats angebracht ist.

So prufen Sie das Antivibrationsystem

1. Kontrollieren Sie, dass die Antivibrationsinheiten keine Risse oder Deformationen aufweisen.
2. Kontrollieren Sie, ob die Antivibrationselemente zwischen Motoreinheit und Handgriffeinheit korrekt verankert sind.

Unter Produktübersicht auf Seite 61 finden Sie Informationen darüber, wo das Antivibrationssystem sich an Ihr Gemarbeit befindet.

So prufen Sie den Start-/Stopp-Schalter

1. Starten Sie den Motor.
2. Schalten Sie den Start-/Stoppschalter in die Position "STOP". Der Motor muss sich automatisch abstellen.

So prufen Sie den Schalldampfer

1. Vergewissern Sie sich, dass der Schalldämpfer nicht defekt ist.

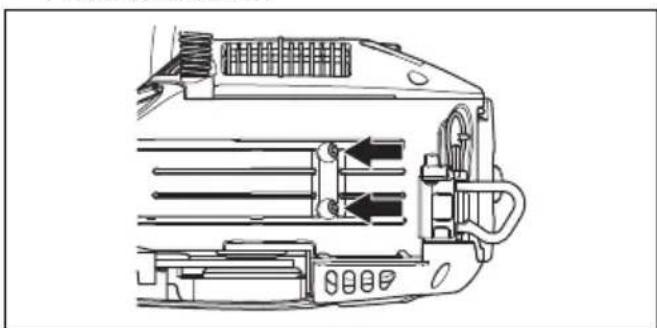

2. Stellen Sie sicher, dass der Schalldämpfer fest am Produkt montiert ist.

Vergasereinstellung

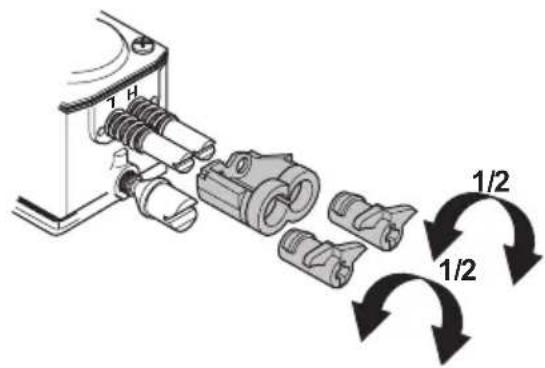

Aufgrund der Umwelt- und Emissionsgesetze hat Ihr Gerät eingeschränkte Einstellmöglichkeiten für die Einstellschrauben des Vergasers. So wird der Ausstochschaßlicher Abgase von ihrem Gerät verringgert. Sie

konnen die Einstellschrauben nur die max. 1 / 2 Umdrehung drehen.

Grundlegende Einstellungen und Einfahren

Die Grundeinstellungen des Vergasers werden im Werk vorgenommen. Informationen zur empfohlenen Leerlaufdrehzahl finden Sie unter Technische Angaben auf Seite 89.

ACHTUNG: Betreiben Sie das Gerät während der ersten 10 Betriebsstunden nicht mit zu hoher Geschwindigkeit.

ACHTUNG: Wenn sich die Motorsäge im Leerlauf dreht, drehen Sie die Leerlaufeinstellschraube gegen den Uhrzeigersinn, bis die Sägekette stoppt.

So stellen Sie die Nadel für niedrige Drehzahl (L) ein

• Drehen Sie die Nadel für niedrige Drehzahl im Uhrzeigersinn bis zum Anschlag.

Hinweis: Wenn das Gerä eine schlechte Beschleunigungskapazität hat oder die Leerlaufdrehzahl nicht korrekt ist, drehen Sie die Nadel für niedrige Drehzahl gegen den Uhrzeigersinn. Drehen Sie die Nadel für niedrige Drehzahl, bis die Beschleunigungskapazität und der Leerlauf korrekt eingestellt sind.

So stellen Sie die Leerlaufeinstellschraube (T) ein

1. Starten Sie das Gerät.
2. Drehen Sie die Leerlaufeinstellschraube im Uhrzeigersinn, bis die Sägekette sich zu drehen beginnnt.
3. Drehen Sie die Leerlaufeinstellschraube gegen den Uhrzeigersinn, bis die Sägekette stehen bleibt.

Hinweis: Eine korrekt justierte Leerlaufdrehzahl ist erreicht, wenn der Motor in jeder Lage ordnungsgemäß lauft. Es sollte außerdem ein{sicherer Abstand zu der Drehzahl bestehen, bei der die Sägekette sich zu drehen beginnnt.

WARNING: Wenn Sie die Schraube für niedrige Drehzahl drehen und die Sägekette nicht anhalt, wenden Sie sich an den nachsten Servicehandler. Verwenden Sie das Produkt erst wieder, wenn es richtig eingestellt wurde.

So stellen Sie die Nadel für hohe Drehzahl (H) ein

Der Motor ist werkseitig für den Betrieb auf Meeresspiegelhöhe eingestellt. In hohenen Lagen, anderen Witterungsbedingungen oder extremen Temperatren kann es notwendig sein, die Nadel für hohe Drehzahl einzustellen.

• Drehen Sie die Nadel für hohe Drehzahl, um Einstellungen vorzunehmen.

ACHTUNG: Drehen Sie die Schraube der Nadel für hohe Drehzahl nicht weiter als zum Begrenzungsanschlag. Dies kann Schäden an Zylinder und Kolben zur Folge haben.

So prufen Sie, ob der Vergaser richtig eingestellt ist

• Stellen Sie sicher, dass das Gerät die richtige Beschleunigungskapazität hat.
• Stellen Sie sicher, dass das Gerät mit Vollgas ein bisschen viertaktet.
  Vergewissern Sie sich, dass die Sägekette im Leerlauf nicht rotiert.
• Wenn das Gerät nicht einfach zu starten ist oder eine geringere Beschleunigungskapazität hat, stellen Sie die Nadeln für niedrige und hohe Drehzahl ein.

ACHTUNG: Falsche Einstellungen konnen zu Schaden am Gerat führen.

So tauschen Sie ein gerissenes oder verschlissenes Startseil aus

1. Losen Sie die Schrauben am Startvorrichtungsgehäuse.
2. Entfernen Sie das Startvorrichtungsgehäuse.

1. Ziehen Sie das Startseil ca. 30 cm Heraus, und setzen Sie es in die Aussparung an der Riemenscheibe ein.

2. Lassen Sie die Riemenscheibe sich langsam nach halten drehen, um die Rückzugfeder zu losen.

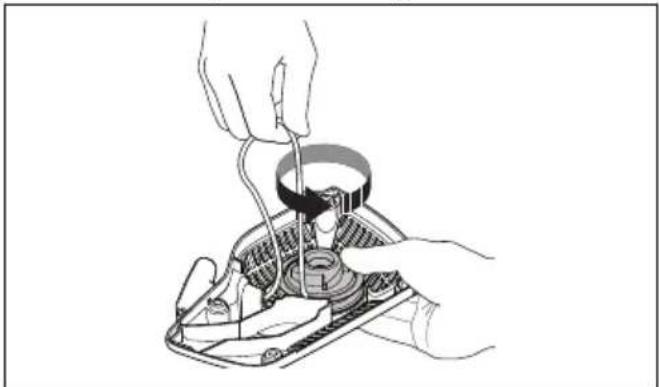

1. Entfernen Sie die Schraube in der Mitte der Seilrolle und die Riemenscheibe.

1. Entfernen Sie das gebrauchte Startseil aus dem Griff und der Riemenscheibe.
2. Befestigen Sie ein neues Startseil an der Riemenscheibe. Wickeln Sie das Startseil ca. 3 Mal um die Riemenscheibe.
3. Verbinden Sie die Riemenscheibe an der Rückzugfeder. Das Ende der Rückzugfeder muss an der Riemenscheibe einrasten.
4. Befestigen Sie die Schraube an der Mitte der Riemenscheibe.
5. Ziehen Sie das Startseil durch das Loch im Startergehause und im Startseilgriff.
6. Sichern Sie dann das Startseil mit einem festen Knoten.

So spannen Sie die Rückzug feder

1. Setzen Sie das Startseil in die Aussparung an der Riemenscheibe ein.

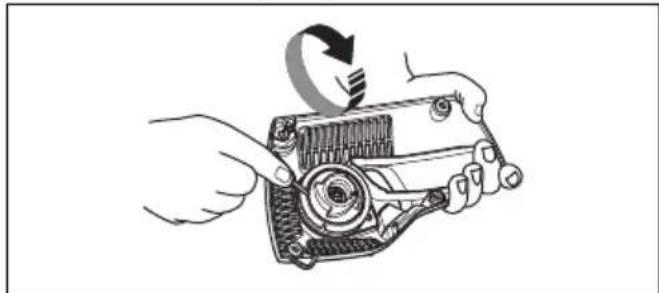

2. Drehen Sie die Seilrolle ca. 2 Umdrehungen im Uhrzeigersinn.

3. Stellen Sie sicher, dass Sie die Riemenschibe noch 12 Umdrehung drehen können, nach dem das Startseil vollständig ausgefahren ist.

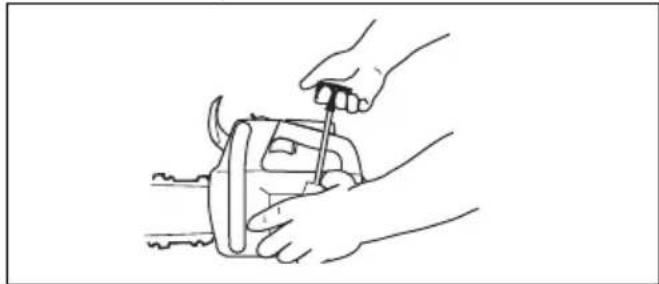

So montieren Sie das Startvorrichtungsbehäuse am Gerät

1. Ziehen Sie das Startseil Heraus, und legen Sie die Startvorrichtung gegen das Kurbelgehäuse.
2. Lassen Sie das Startseil langsam frei, damit die Starterklien in die Seilrolle eingreifen.
3. Ziehen Sie die Befestigungsschrauben der Startvorrichtung fest.

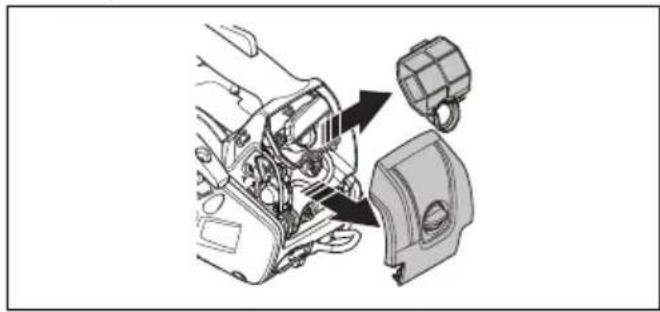

Reinigen des Luftfilters

Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz. Dies verhindert Fehlfunktionen des Vergasers, Probleme beim Anlassen, Leistungsverlust des Motors, Verschleß der Motorteile und einen Kraftstoffverbrauch als gewöhnlich.

1. Nehmen Sie Luftfilterdeckel und Luftfilter ab.
2. Bürsten oder schütteln Sie den Luftfilter sauber. Reinigen Sieihn vollständig mit einem Reinigungsmittel und Wasser.

Hinweis: Ein Luftfilter, der über lange Zeit verwendet wurde, kann nicht vollständig gereinigt werden. Wechseln Sie den Luftfilter regelmäßig aus, und wechseln Sie stets defekte Luftfilter aus.

1. Befestigen Sie den Luftfilter wieder und achten Sie darauf, dass der Luftfilter vollig dicht am Filterhalter anliegt.

Hinweis: Aufgrund der entsprechenden Arbeitsbedingungen, Wetterlagen und Jahreszeiten kann Ihr Gerät mit verschiedenen Arten von Luftfiltern verwendet werden. Ihr Servicehändler stehen Ohnen gern für weitere Informationen zur Verfügung.

So prufen Sie die Zündkerze

ACHTUNG: Verwenden Sie die empfohlene Zündkerze. Siehe Technische Angaben auf Seite 89 Eine falsche Zündkerze kann zu Schaden am Gerät führen.

1. Wenn das Gerät nicht einfach zu starten oder in Betrieb zunehmen ist oder wenn das Gerät im Leerlauf nicht ordnungsgemäß Funktioniert, überprüfen Sie die Zündkerze auf unerwünschte Materialien. Wenn Sie diese Schritte ausführten, verringn Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze:

a) Vergewissern Sie sich, dass die Leerlaufdrehzahl richtig eingestellt ist.
b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist.
c) Vergewisern Sie sich, dass der Luftfilter sauber ist.

1. Reinigen Sie die Zündkerze, wenn sie schmutzig ist.
2. Stellen Sie sicher, dass der Elektrodenabstand korrekt ist. Siehe Technische Angaben auf Seite 89.

1. Ersetzen Sie die Zündkerze monatlich oder ggf. Häufiger.

So scharfen Sie die Sagekette

So montieren Sie die Führungsschiene und die Sägekette

WARNING: Tragen Sie Schutzhandschuhe,
wenn Sie an der Sägekette eine Wartung
durchführren oder sie verwenden. Eine
Sägekette, die sich nicht bewegt, kann auch
zu Verletzungen führen.

Tauschen Sie abgenutzte oder beschädigte Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von Führungsschieren und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts ordnungsgemäß arbeiten. Unter Zubehör auf Seite 90 finden Sie eine(List der von uns empfohlenen Ersatzschieren-/Kettenkombinationen.

• Länge der Führungsschiene in cm Informationen über die Länge der Führungsschiene können in der Regel am hinteren Ende der Führungsschiene finden.

• Anzahl Zähne des Umlenksterns (T).

• Kettenteilung, Zoll. Der Abstand zwischen den Treibgliedern der Sägekette muss dem Abstand zwischen den Zähnen auf dem Umlenkstern und dem Kettenantriebsrad angepasst sein.

• Anzahl Treibglieder (St.). Die Anzahl der Treibglieder hangt von der Art der Führungsschiene ab.

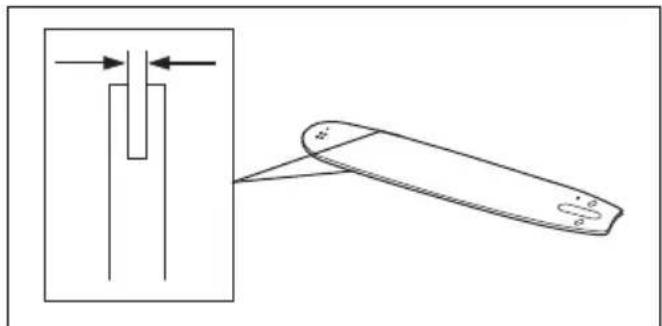

• Nutbreite der Schiene, mm. Die Nutbreite der Schiene muss identisch mit der Breite der Treibglieder der Kette sein.

• Loch für Kettenöl und Loch für KettenspanNZapfen. Die Führungsschiene muss am Gerat ausgerichtet sein.

• Treibgliedbreite (mm)

Allgemeine Informationen zum Schärfen der Zähne

Verwenden Sie keine stumpfe Sägekette. Wenn die Sägekette stumpf ist, müssen Sie mehr Druck ausüben, um die Führungsschiene durch das Holz zu drücken. Wenn die Sägekette sehr stumpf ist, gibt es keine Holzspanne, sondern Sagemehl.

Eine scharfe Sägekette frisst sich durch das Holz, und die Holzspanne werden lang und dick.

Der Schneidezahn (A) und die Tiefenlehre (B) bilden zusammen das saggende Element der Sägekette. Der Höhenunterschied zwischen den beiden sorgt für die Schnitttiefe (Tiefenbegrenzerabstand).

Wenn Sie den Zahn schäfen, bedenken Sie Folgendes:

Scharfwinkel.

• Schnittwinkel.

Scharfposition.

Durchmesser der Rundfeile.

Ohne Hilfsmittel ist es nicht leicht, eine Sägekette korrekt zu schäfen. Verwenden Sie Husqvarna Scharflehre. Dies hilft Ihnen, die maximale Schnittleistung zu erhalten und die Rückschlaggefahr auf ein Minimum zu reduzieren.

WARNING: Die Intensität des Rückschlags erhöht sich erheblich, wenn Sie die Anweisungen zum Scharfen nicht befolgen.

Hinweis: Unter So schärfen Sie die Sägekette auf Seite 82 finden Sie weitere Informationen zum Schärfen der Sägekette.

So scharfen Sie die Schneidezahne

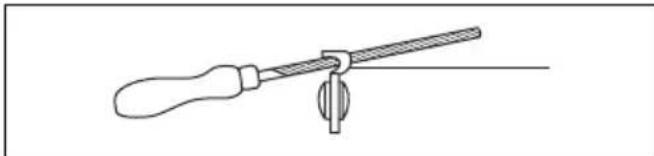

1. Verwenden Sie eine Rundfeile und eine Feilenlehre zum Schäfen der Schneidezahne.

Hinweis: Unter Zubehör auf Seite 90 finden Sie Informationen dazu, welche Feile und Lehre Husqvarna für ihre Sägekette empfeht.

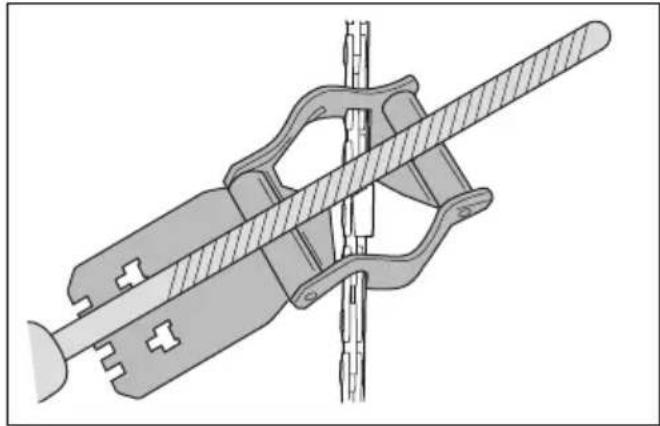

1. Wenden Sie die Feilenlehre richtig auf das Schneidwerk an. Siehe die Anweisungen im Lieferumfang der Feilenlehre.
2. Fahren Sie mit der Feile von der Innenseite der Schneidezahne hereaus. Heben Sie die Feile beim Zurückziehen an.

1. Entfernen Sie Material von der einen Seite aller Schneidezahne.
2. Drehen Sie das Gerät um und entfern den Sie Material von den Zähen auf der anderen Seite.
3. Stellen Sie sicher, dass alle Schneidezahne die gleiche Länge haben.

Allgemeine Informationen zum Anpassen des Tiefenbegrenzerabstands

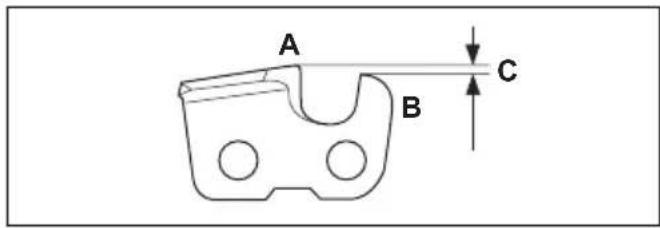

Der Tiefenbegrenzerabstand (C) nimmt ab, wenn Sie den Schneidezahn (A) schärfen. Um die maximale Schneidleistung zu erhalten, müssen Sie Feilmaterial von der Tiefenbegrenzerlehre (B) entfern, um den empfohlenen Tiefenbegrenzerabstand einzuhalten. Siehe Zubehör auf Seite 90 für weitere Informationen zum korrekten Tiefenbegrenzerabstand für ihre Sägekette.

WARNING: Die Rückschlaggefahr nimmt zu, wenn der Tiefenbegrenzerabstand zu groß ist!

So justieren Sie die Tiefenbegrenzereinstellung

Bevor Sie den Tiefenbegrenzerabstand einstellen oder die Schneidezähne schärfen,lesen Sie die Anweisungen unter So schärfen Sie die Schneidezähne auf Seite 83. Wir empfehlen, den

Tiefenbegrenzabstand nach jeder dritten Sägekettenschärfung einzustellen.

Wir empfehlen die Verwendung unserer Scharflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für die Tiefenbegrenzernase zu erhalten.

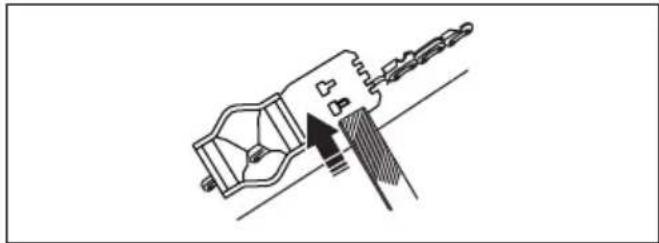

1. Verwenden Sie eine Flachfeile und eine Scharflehre zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie nur die Husqvarna Scharflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu erhalten.
2. Setzen Sie die Schärflehre auf die Sägekette.

Hinweis: Auf der Verpackung der Scharflehre finden Sie weitere Informationen zur Verwendung des Werkzeugs.

1. Verwenden Sie die Flachfeile, um den Teil des Tiefenbegrenzers zu entfernen, der durch die Scharflehre reicht.

So stellen Sie die Spannung der Sägekette ein

WARNING: Eine nicht korrekt gespannte Sägekette kann sich von der Führungsschienelös und schwere Verletzungen oder Tod verursachen.

Eine Sägekette wird bei Verwendung länger. Stellen Sie die Sägekette regelmäß ein.

1. Losen Sie die Führungsschienen muttern, die Kupplungsdeckel und Kettenbremse halten. Verwenden Sie hierzu einen Schraubenschlüssel.

Hinweis: Einige Modelle haben nur eine Schienenmutter.

1. Ziehen Sie die Schienenmuttern dann so fest wie möglich von Hand an.
2. Heben Sie die Spitze der Führungsschiene an und drehen Sie die Spannschraube. Verwenden Sie hierzu einen Schraubenschlüssel.
3. Ziehen Sie die Sägekette fest, bis sie fest an der Führungsschiene sitzt, sich aber noch immer einfach bewegen kann.

1. Ziehen Sie die Muttern der Führungsschiene mit dem Zoll-Schraubenschlüssel an, und haben Sie gleichzeitig die Vorderseite der Führungsschiene an.
2. Stellen Sie sich, dass sich die Sägekette liegt von Hand drehen{lsst und nicht an der Führungsschiene herabhängt.

Unter Produktübersicht auf Seite 61finden Sie die Position der Kettenspannschraube an Ihrem Gerät.

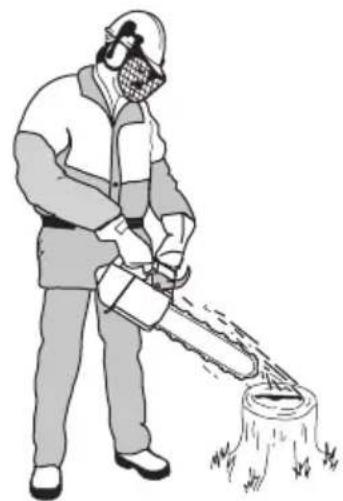

So prufen Sie die Schmierung der Sägekette

1. Starten Sie das Gerät, und halten Sie es mit ¼-Geschwindigkeit laufen.

2. Halten Sie die Führungsschiene ca. 20 cm über eine helle Oberfläche.

3. Wenn die Schmierung der Sägekette korrekt ist, sehen Sie nach 1 Minute eine durchsichtige Ölspur an der Oberfläche.

1. Wenn die Sägekettenschmierung nicht ordnungsgemäß Funktioniert, führen Sie eine Prüfung der Führungsschiene durch. Eine Anleitung finden Sie in So prifen Sie die Führungsschiene auf Seite 86. Wenden Sie sich an den Kundendienst, wenn Sie mit den Wartungsschritte das Problem nicht begeben konnen.

So prüfen Sie das Spur-Antriebsrad

Die Kupplungstrommel ist mit einem Spur-Antriebsrad ausgestattet, das an der Kupplungstrommel angeschweift ist.

• Überprüfen Sie regelmäßig per Sichtprüfung den Verschleib des Spur-Antriebsrads. Ersetzen Sie die Kupplungstrommel mit dem Spur-Antriebsrad, wenn zu viel Verschleib davon gibt.

So schmieren Sie das Nadellager

1. Bewegen Sie den Handschutz nach hinten, um die Kettenbremse zu losen.
2. Lösen Sie die Schierenmuttern und entfern den Sieden Kupplungsdeckel.

Hinweis: Einige Modelle haben nur eine Schienenmutter.

1. Setzen Sie das Gerät auf einem stabilen Untergrund mit der Kupplungstrommel nach oben ab.

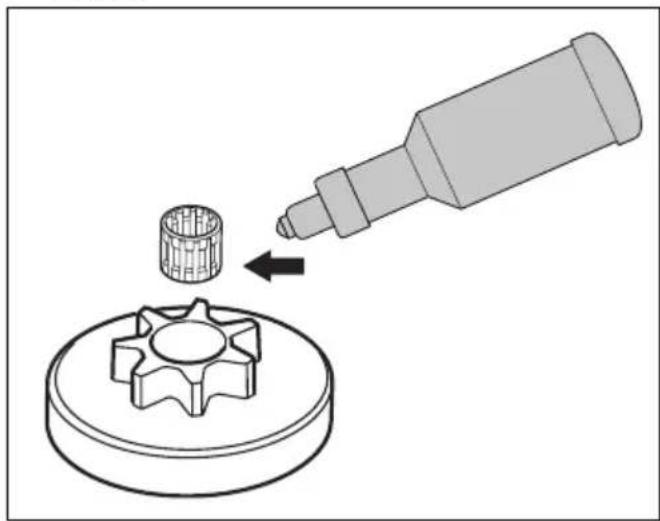

2. Entfernen Sie die Kupplungstrommel und schmieren Sie die Nadellager mit einer Schmierfettpistole. Verwenden Sie Motoröl oder Lagerfett von hoher Qualität.

So prüfen Sie die Schneidausrüstung

1. Stellen Sie sicher, dass es keine Risse an den Nieten und Gliedern gibt und dass keine Nieten locker sind. Tauschen Sie sie bei Bedarf aus.

1. Sorgen Sie davon, dass die Sägekette einfach zu biegen ist. Tauschen Sie die Sägekette aus, wenn sie zu starr ist.
2. Vergleichen Sie die Sägekette mit einer neuen Kette, um Herauszufinden, ob Nieten und Glieder abgenutzt sind.

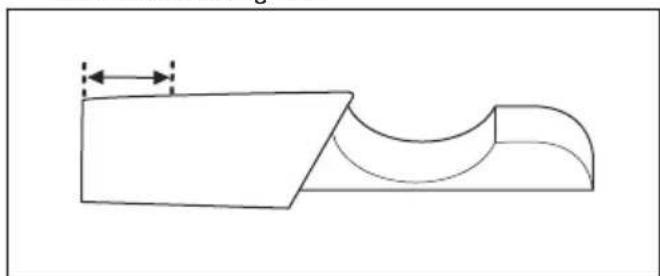

3. Tauschen Sie die Sägekette aus, wenn der langste Teil des Schneidezahns weniger als 4 mm lang ist. Tauschen Sie die Sägekette auch bei Rissen am Schneidewerkzeug aus.

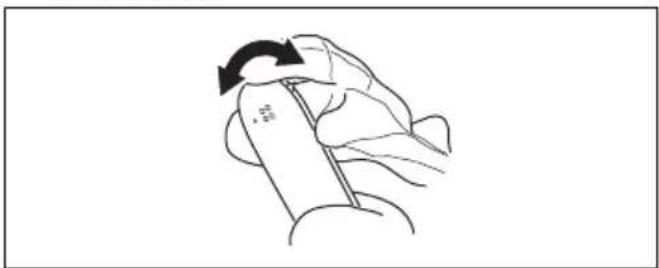

So prüfen Sie die Führungsschiene

1. Stellen Sie sicher, dass die Ölleitung nicht verstopft ist. Reinigen Sie sie, falls dies notwendig ist.

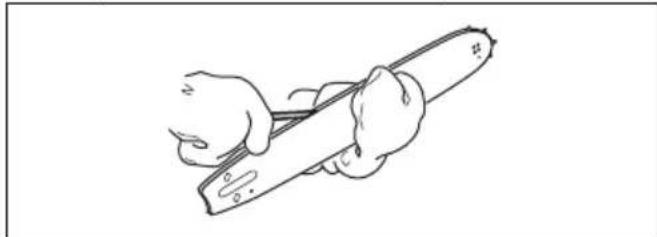

1. Prufen Sie, ob sich an den Kanten der Führungsschiene Grate gebildet haben. Entfernen Sie Grate mit einer Feile.

1. Reinigen Sie die Nut in der Führungsschiene.

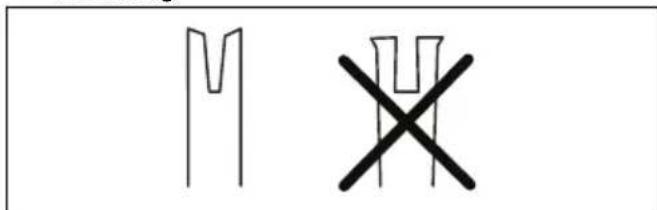

1. Überprüfen Sie die Nut in der Führungsschiene auf Verschleiß. Tauschen Sie die Führungsschiene aus wenn notig.

1. Prufen Sie, ob die Führungsschienenspitze rau oder stark abgenutz ist.

1. Kontrollieren Sie, ob der Umlenkstern der Führungsschiene sich leicht bewegen{lasset und sein Schmierloch offen ist. Reinigen und schmieren Sieihn bei Bedarf.

1. Drehen Sie die Führungsschiene tätigch zur Verlägerung der Lebensdauer.

So warten Sie den Kraftstoffank und Kettenöltank

• Lassen Sie den Kraftstoffank und den Kettenöltank regelmäß ab und reinigen Sie sie.
• Ersetzen Sie den Kraftstofffilter jährlich oder ggf. haufiger.

ACHTUNG: Verunreinigungen im Tank führen zu Betriebsstorungen.

So stellen Sie den Kettenölfluss ein

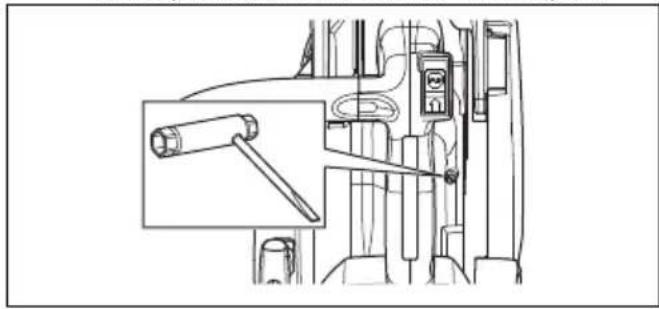

WARNING: Stopen Sie den Motor, bevor Sie Einstellungen an der Ölpumper vornehmen.

1. Drehen Sie die Justierschraube für die Ölpumpe. Verwenden Sie dazu einen Schraubendreher oder Gabel-Ringschlüssel.

a) Drehen Sie die Justierschraube im Uhrzeigersinn, um den Ölfluss zu verstärken.
b) Drehen Sie die Justierschraube gegen den Uhrzeigersinn, um den Ölfluss zu verringn.

So reinigen Sie das Kühlsystem

Das Kuhlsystem hält die Motortemperatur niedrig. Das Kuhlsystem umfasst den Luftinlass am Anlasser und das Luftleitblech, die Starterklien auf dem Schwungrad, die Kuhlrippen des Zylinders, den Kuhlkanal und den Zylinderdeckel.

1. Reinigen Sie das Kühlsystem wochentlich oder bei Bedarf haufter mit einer Bürste.
2. Stellen Sie sicher, dass das Kühlsystem nicht verschmutzt oder verstopt ist.

ACHTUNG: Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, wodurch es beschädigt werden kann.

Fehlerbehebung

Der Motor springt nicht an

Zu überprüfendes Bauteil des Pro-dukts	Mögliche Ursache Maßnahme
Starterklinken Die Starterklinken sind blockiert. Stellen Sie die Starterklinken ein oder tauschen Sie sie aus.
Reinigen Sie den Bereich um die Starterklinken.
Wenden Sie sich an eine autorisierte Servicewerkstatt.
Kraftstofftank Falsche Kraftstoffsorte.	Wechseln Sie den Kraftstoff aus.
	Der Kraftstofftank wird mit Kettenöl gefüllt.	Wenn Sie versucht haben, das Gerät zu starten, wenden Sie sich an den Kundendienst. Wenn Sie noch nicht versucht haben, das Gerät zu starten, leeren Sie den Kraftstofftank.
Zündung, kein Zündfunke Die Zündkerze	ze ist verschmutzt oder nass.	Stellen Sie safer, dass die Zündker-ze sauber und trocken ist.
	Der Elektrodenabstand ist falsch. Reinigen Sie die Zündkerze. Stellen Sie safer, dass der Elektrodenab-stand und die Zündkerze korrekt sind und dass der verwendete Zündker-zentyp der empfohlene oder ein gleichwertiger ist.	Unter Technische Angaben auf Seite 89finden Sie den richtigen Elektro-denabstand.
Zündkerze und Zylinder Die Zündkerze	sitzt lose. Zündkerze festziehen.
	Die Maschine ist „abgesoffen“ auf-grund von wiederholten Starts mit vollständigem Choke nach der Zün-dung.	Entfernen und reinigen Sie die Zünd-kerze. Legen Sie das Produkt auf die Seite, sodass die Zündkerzenöffnung von Ihnen weg zeigt. Ziehen Sie 6-bis 8-mal den Startseilgriff. Montieren Sie die Zündkerze, und starten Sie das Produkt. Siehe So starten Sie das Gerät auf Seite 72.

Der Motor startet, Goes aber wieder aus.

Zu überprüfendes Bauteil des Pro-dukts	Mögliche Ursache Maßnahme
Kraftstofftank Falsche Kraftstoffsorte.	Wechseln Sie den Kraftstoff aus.
Vergaser Die Leerlaufdrehzahl ist falsch. Wenden Sie sich an ihren Service-	händler.
Luftfilter Verstopfter Luftfilter. Reiniger	oder ersetzen Sie den Luft-	filter.
Kraftstofffilter Verstopfter Kraftstofffilter.	Tauschen Sie den Kraftstofffilter aus.

Transport und Lagerung

Transport und Lagerung

• Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfevorhanden sind. Funken oder

offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.

• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.
  Leeren Sie den Kraftstoff- und Kettenöltank vor einem Transport oder einer langen Lagerung des Geräts. Entsorgen Sie den Kraftstoff und das Kettenöl in einer geeigneten Abfallentsorgungsstelle.
• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät zu vermeiden. Eine Sägekette, die sich nicht bewegt, kann auch zu schweren Verletzungen führen.
• Entfernen Sie die Zündkappe von der Zündkerze, und aktivieren Sie die Kettenbremse.
• Befestigen Sie das Gerät während des Transports Sicher.

So bereiten Sie das Gerät zur Langzeitlagerung vor

1. Zerlegen und reinigen Sie die Sägekette und die Nut der Führungsschiene.

ACHTUNG: Wenn die Sägekette und die Führungsschiene nicht gereinigt werden, können sie starr oder blockiert werden.

1. Befestigen Sie den Transportschutz.
2. Reinigen Sie das Produkt. Eine Anleitungfinden Sie in Wartung auf Seite 77.
3. Führer Sie eine vollständige Wartung des Geräts aus.

Technische Angaben

Technische Daten

	Husqvarna T525
Motor
Hubraum, cm3	27,0
Leerlaufdrehzahl, U/min 2900
Motorhöchstleistung nach ISO 8893, kW/PS bei U/min 1,1/1,5 bei 9500
Zündanlage7
Zündkerze NGK CMR6A
Elektrodenabstand, mm 0,75
Kraftstoff- und Schmiersystem
Füllmenge Kraftstofftank, l/cm3	0,19/190
Füllmenge Kraftstofftank, l/cm3	0,17/170
Typ der Ölpumper Einstellbar
Gewicht
Gewicht, kg 2,7
Geräuschemissionen
Schalleistungspegel, gemessen in dB(A) 110
Schalleistungspegel, garantiert LWA dB(A) 111
Geräuschpegel8
Äquivalenter Schalldruckpegel am Ohr des Bedieners, dB(A)	98
Äquivalente Vibrationspegel, a hveq9
Vorderer Griff, m/s2	4,9
Hinterer Griff, m/s2	5,2
Sägekette/Führungsschiene
Antriebsradtyp/Anzahl Zähne 3/8"/Spur 6, 1/4"/Spur 8
Kettengeschwindigkeit bei 133 % der maximalen Motor-leistung, m/s.	24,1

Zubehör

Empfohlene Schneidausrüstung

Die Motorsagenmodelle Husqvarna T525 wurden auf Sicherheit gemäß EN ISO 11681-2:2011/A1:2017 geprüft (Maschinen für die Forstwirtschaft: Tragbare Kettensägen - Sicherheitsanforderungen und Prüfungen. Teil 2: Kettensägen für die Baumpflege) und erfüllen die Sicherheitsanforderungen bei Ausstattung

mit den unten aufgeführten Kombinationen aus Führungsschiene und Sägekette.

Sägekette mit geringem Rückschlag

Eine Kette mit niedrigem Rückschlag erfüllt die Kriterien für Sägeketten mit niedrigem Rückschlag gemäß ANSI B175.1-2012.

Rückschlag und Radius der Führungsschienenspitze

Führungsschiene Sägekette
Länge, cm Neigung, Zoll Anzeige, mm Max. Anzahl	Typ Länge, Treiblig (Anz.)			Geringer Rückschlag
	Zähne des Umlenksterns	Tödlich (Anz.)	Umslumensatz
10/25 1/4 0,050/1,3 R10 Husqvarna	H00	60
12/30 1/4 0,050/1,3 R10 68
10/25 3/8 0,050/1,3 7T Husqvarna	H37	40 Ja
12/30 3/8 0,050/1,3 7T 45
10/25 3/8 0,050/1,3 7T Husqvarna	S93G	40 Ja
12/30 3/8 0,050/1,3 9T 45

Die effektive Schnittlänge ist in der Regel 1 Zoll weniger als die nominale Länge der Führungsschiene.

Feilausrüstung und Feilwinkel

Verwenden Sie eine Husqvarna Scharflehre zum Schärfen der Sägekette. Eine Husqvarna Scharflehre stellt sich, dass Sie die richtigen Feilwinkel erhalten. Die Teilenummern können Sie der unter stehenden Tabelle entnehmen.

Wenn Sie nicht genau wissen, wie Sie den Typ der Sägekette an Ihr Gemärat identifizieren, finden Sie unter www.husqvarna.com weitere Informationen dazu.

	1.	2.	3.	4.	5.
H00 5/32 in/4,0 mm 580 68 74-01 0,025 in/0,65 mm 30° 85°
H37 5/32 in/4,0 mm 505 24 37-01 0,025 in/0,65 mm 30° 80°
S93G 5/32 in/4,0 mm 587 80 90-01 0,025 in/0,65 mm 30° 60°

EG-Konformitätserklarung

EG-Konformitätserklärung

Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. [phone], erklären hiermit unsere alleinige Haftung davon, dass die Motorsäge für die Baumpflege Husqvarna T525, auf die sich diese Erklärung bezieht, von den Seriennnummern des Baujahrs 2017 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht:

"Maschinen-Richtlinie" 2006/42/EG vom 17. Mai 2006
- Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014
- Richtlinie „über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG vom 8. Mai 2000
- Richtlinie „zur Beschchränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" 2011/65/EU vom 8. Juni 2011.

Die folgenden Normen werden erfüllt: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-2:2011/A1:2017, EN 50581:2012

Die angemeldete Prüfstelle 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat die EC-Typrüfung gemäß Maschinenrichtlinie (2006/42/EC) Antikel 12, Absatz 3b durchgeführt. Die Zertifikate über die EG-Typenprüfung gemäß Anhang IX weisen folgende Nummer auf: 0404/17/2479 - T525.

Weiterhin hat 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, die Übereinstimmung mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 „über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG bestätigt. Das Zertifikat hat die Nummer: 01/161/111 - T525.

Informationen zu Gerauschemissionen finden Sie unter Technische Angaben auf Seite 89.

Die gelieferte Motorsäge entspricht dem Geräteexemplar, das die EG-Typenprüfung durchlaufen hat.

Huskvarna, 2017-07-21

Per Gustafsson, Entwicklungslieiter (bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

Sisukord

Sissejuhatus 93

Ohutus. 95

Kokkupanek. 100

Too. 100

Hooldamine. 107

Veaotsing. 117

Transportimine ja hoiustamine. 118

Technische gegevens 363

Werking. 345

Accessoires 364

Onderhoud. 352

De motor start nicht

1. Hold Produktet i et fast grep.

Kontrolera fonctionen innan du anvander Produkten

1. Häll iprodukten ordentlich.

Sarengor du kylsystemet
