Egenskaper	Detaljer
Produkttype	Snøfreser
Motor	Bensinmotor
Arbeidsbredde	61 cm
Ryddingshøyde	51 cm
Ryddingskapasitet	Opptil 40 tonn per time
Vekt	90 kg
Belysning	Integrert LED-lys
Bruk	Ideell for bolig- og næringsområder
Vedlikehold	Regelmessig kontroll av olje og luftfilter
Sikkerhet	Anbefalt bruk av verneutstyr under bruk
Garanti	2 år

Ofte stilte spørsmål - ST 424 HUSQVARNA

Hvordan starter jeg HUSQVARNA ST 424 snøfreser?

Sørg for at tanken er fylt med drivstoff og at bryteren står i "ON"-posisjon. Trekk i startsnoren flere ganger til motoren starter.

Hva gjør jeg hvis snøfreseren ikke starter?

Sjekk drivstoffnivået og sørg for at blandingen er korrekt. Kontroller også at luftfilteret ikke er tilstoppet og at tennpluggen er i god stand.

Hvordan justerer jeg retningen på utkastkanalen?

Bruk styrespaken på kontrollpanelet for å justere vinkelen på utkastkanalen til venstre eller høyre etter behov.

Hvilken type drivstoff skal jeg bruke til HUSQVARNA ST 424?

Bruk en 2-takts drivstoffblanding med forholdet 50:1, med olje av god kvalitet beregnet for 2-takts motorer.

Hvordan vedlikeholder jeg snøfreseren?

Sørg for å rengjøre utkastkanalen etter hver bruk og kontroller regelmessig oljenivå og drivstoffnivå. Bytt luftfilter og tennplugg i henhold til produsentens anbefalinger.

Hva gjør jeg hvis snøfreseren mister kraft?

Sjekk om luftfilteret er rent og om drivstoffet er ferskt. En slitt eller tilstoppet tennplugg kan også føre til krafttap. Bytt den om nødvendig.

Hva er ryddingskapasiteten til HUSQVARNA ST 424?

HUSQVARNA ST 424 har en ryddingskapasitet på opptil 12 tonn per time, avhengig av snøforholdene.

Hvordan oppbevarer jeg snøfreseren om sommeren?

For langvarig lagring, tøm drivstofftanken, rengjør apparatet og oppbevar det på et tørt og kjølig sted. Vurder å dekke det til for å beskytte mot støv.

Er HUSQVARNA ST 424 egnet for store innkjørsler?

Ja, HUSQVARNA ST 424 er designet for å håndtere større områder takket være sin kraft og ryddebredde.

BRUKSANVISNING ST 424 HUSQVARNA

Transport og opbevaring. 57

Montering. 39

Tekniske data. 58

Drift. 39

Tilbehør. 59

Vedligeholdelse. 46

EU-overensstemmelseserklaering. 60

Indledning

Anvendelseformål

yyyywwxxxx Typeskiltet viser seri

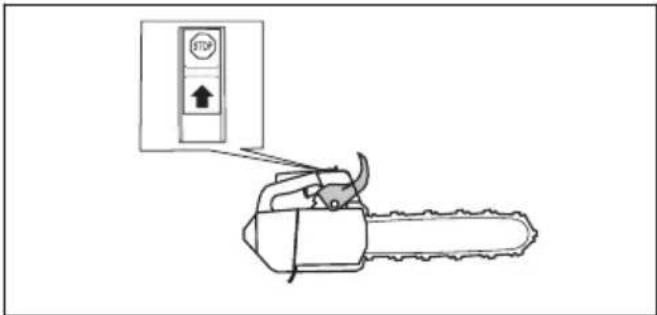

Brug start/stop-kontakten til at stoppe motoren.

Lyddaemper

1. Stil start/stop-kontakten til STOP.

1. Fjern luftfilterdaekslet og luftfiltret.
2. Børst eller ryst luftfilteret rent. Brug rengøringsmiddel og vand til at rengre det helt.

1. Fjern materiale fra den ene side af skaretaenderne.
2. Vend produit, og fjern materiale fra den,anden side.
3. Sorg for, at alle skaretaenderne har samme laengde.

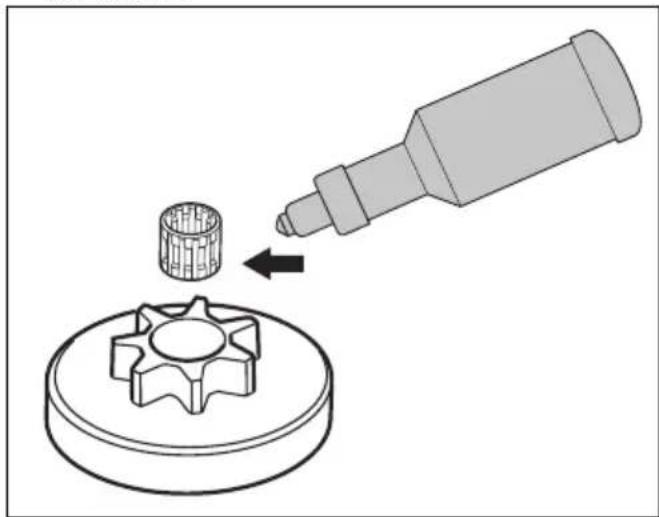

Sādan smøres nålelejet

1. Traek kastbeskyttelsen bagud for at deaktivere kaedebremsen.
2. Løsnsvaerdmøtrikkerne, og fjern koblingsdækslet.

Transport og opbevaring

Transport og opbevaring

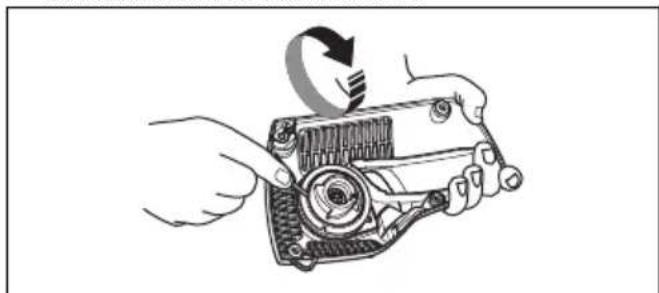

Palautusjousen kiristaminen

Transport og oppbevaring 392

Tekniske data. 392

Tilbehør. 393

EF-samsvarserklaring. 395

Innledning

Bruksomräder

Dette Produktet er beregnet for profesjonell trepleie, som beskjæring og rydding av træi grupper.

Merk: Nasjonale forskrifter kan setzen grenser for brumen avproduktet.

Produktbeskrivelse

Husqvarna T525 er en motorsagmodell med forbrenningsmotor.

Det pagår et kontinuereg arbeid for Å öke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon.

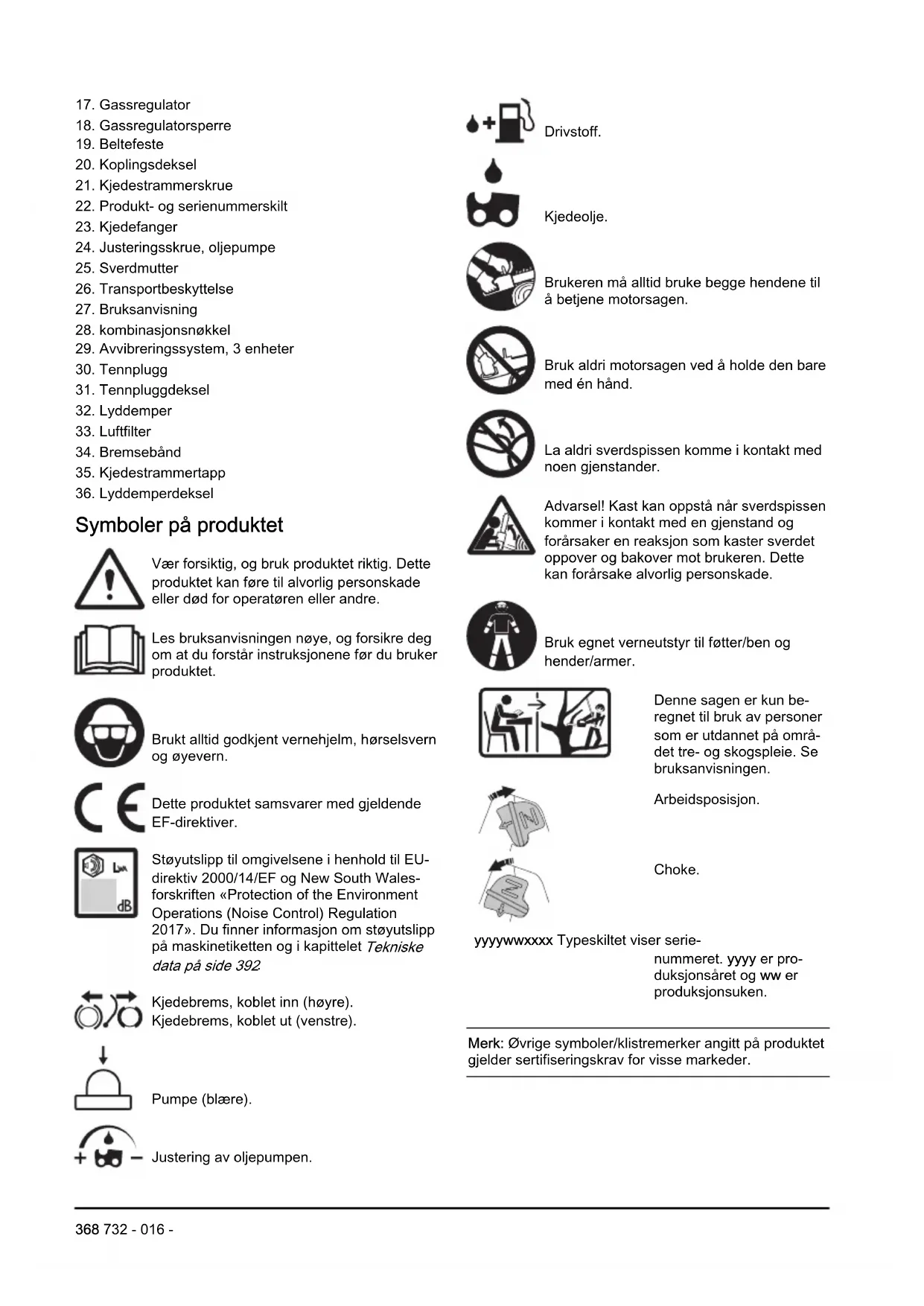

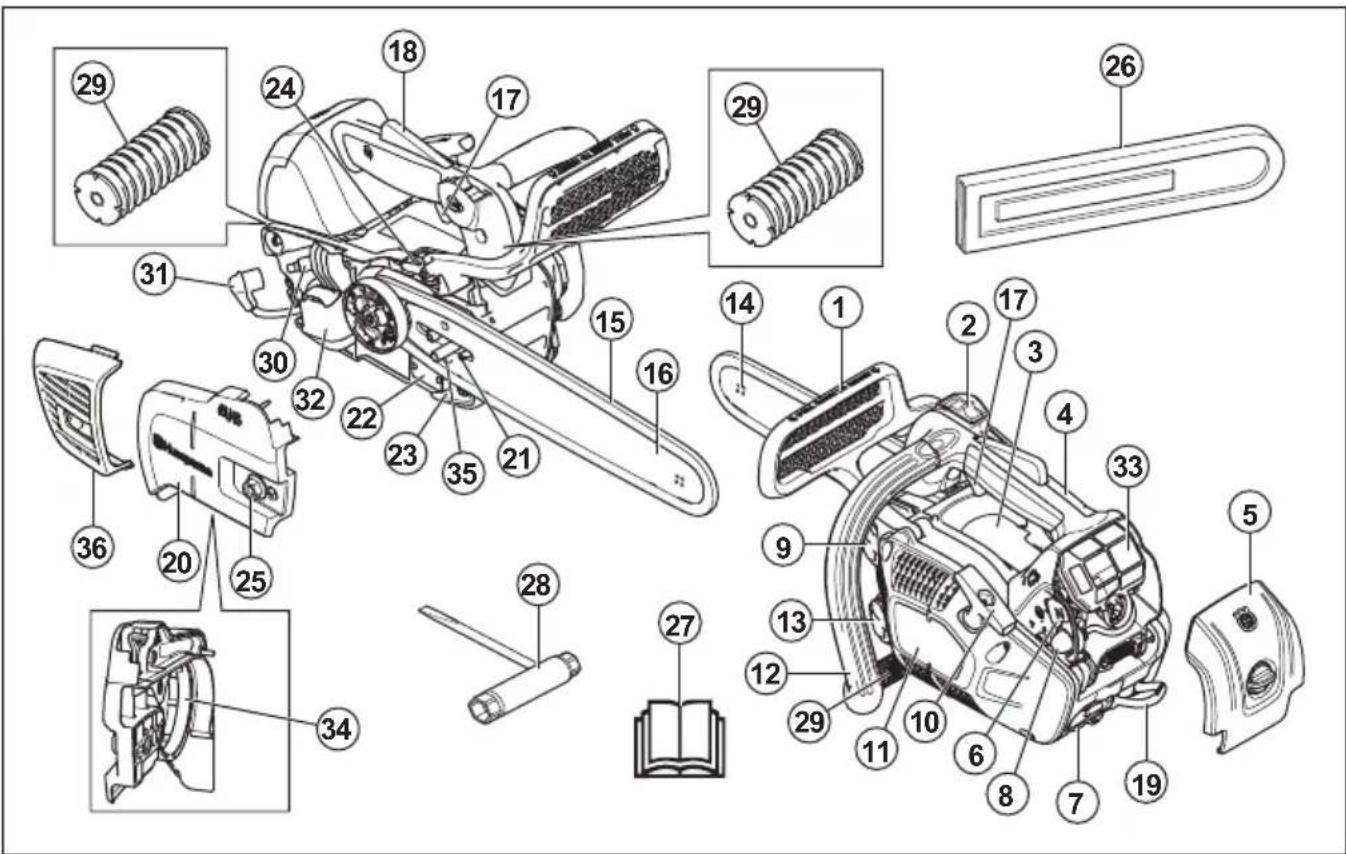

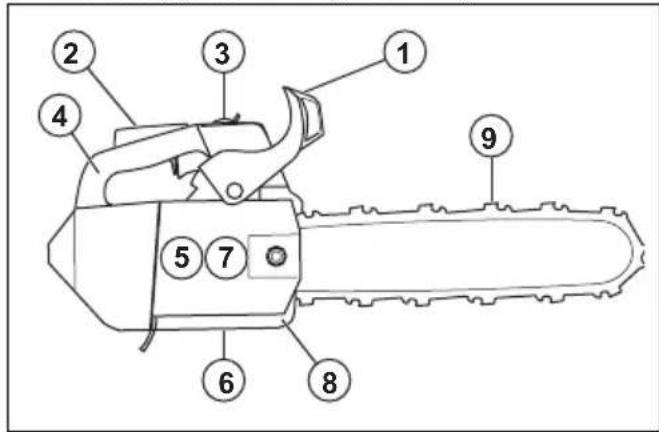

Produktoversikt

1. Kjedebrems med kastbeskyttelse
2. Start/stopp-bryter
3. Informasjons- og advarselsetikett
4. Topphandtak
5. Filterdeksel
6. Choke
7. Taufeste

8. Pumpe (blare)

9. Drivstofftank

10. Handtak pa startsnoren
11. Startmotorhus
12. Fremre handtak
13. Kjedeoljetank
14. Nesehjul
15. Sagkjede

16. Kjedestang

17. Gassregulator

18. Gassregulatorsperre
19. Beltefeste
20. Koplingsdeksel

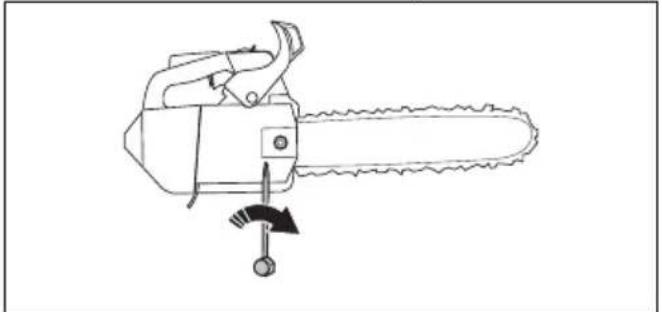

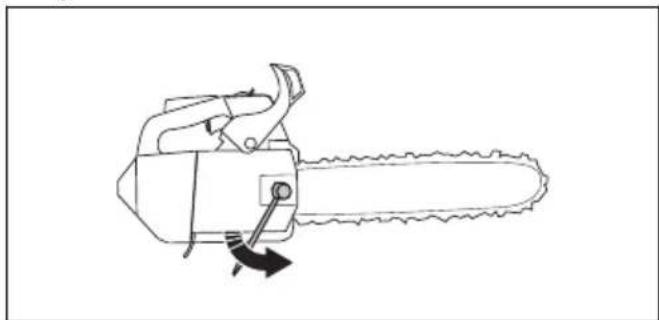

21. Kjedestrammerskrue
22. Produkt- og serienummerskiilt
23. Kjedefanger
24. Justeringsskrue, oljepumpe
25. Sverdmutter
26. Transportbeskyttele
27. Bruksanvisning
28. kombinasjonsnokkkel
29. Avvibreringssystem, 3 enheter
30. Tennplugg
31. Tennpluggdeksel
32. Lyddemper
33. Luftfilter
34. Bremseband
35. Kjedestrammertapp
36. Lyddemperdeksel

Vær forsiktig, og bruk produktet riktig. Dette Produktet kan fore til alvorlig personskade aller død for operatoren eller andre.

Les bruksanvisingen noye, og forsikre deg om at du forstar instruksjonene ffor du bruker produktet.

Brukt alltid godkjent vernehjelm, horselsvern og oyevern.

Stoyutslipp til omgivelsene i henhold til EU-direktiv 2000/14/EF og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Du finner informasjon om stoyutslipp pa maskinetiketten og i kapittelet Tekniske data pa side 392

Kjedebrems, koblet inn (høyre).
Kjedebrems, koblet ut (venstre).

Pumpe (blare).

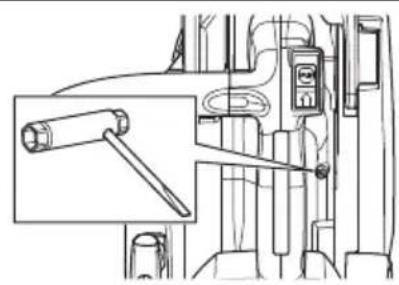

Justering av oljepumpen.

Drivstoff.

Kjedeolje.

Brukeren ma alltid bruke begge hendene til a betjene motorsagen.

Bruk aldri motorsagen ved á holde den bare med en.Hand.

La aldri sverdspissenkommenikontakt med noen gjenstander.

Advarel! Kast kan oppsta nár sverdspissen kommer i kontakt med en gjenstand og forarsaker en reaksjon som kaster sverdet oppover og bakover motBrukeren.Dette kan forarsake alvorlig persorskade.

Bruk egnet verneutstyr til foter/ben og hender/armer.

Denne sagen er kun beregnet til bruk av personer som er utdannet pa omradet tre- og skogspiele. Se bruksanvisingen.

Arbeidsposisjon.

Choke.

yyyyyyyyxx Typeskiltet viser seri

nummeret. yyy er produksjonsaret og ww er produksjonsuken.

Merk: Øvrine symboler/klistremerker angitt på produktet gjelder fertisierungskrav for visse markered.

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette Produktet.

Sikkerhet

Sikkerhetsdefinisjoner

Definisjonene nedenfor angir alvorlighetsgraden for hvert signalord.

ADVARSEL: Skade pa personer.

Merk: Denne informasjonen gjør produitet lettere Å brute.

Generelle sikkerhetsinstruktner

ADVARSEL: Les de falgende advarslene for du bruker produit.

• En motorsag er et farlig verktøy, som kan forårsake alvorlige eller til og med livstruende personskader. Det er meget viktig at du leser og forstår innholdet i++, donne braksanvisingen.
  Den opprinnelige konstruksjorden til produit mag
  inke under noen omstendigheter endres uten tillatelse fra produsenten. Ikke bruk et produit som ser ut til a ha blitt modifisert av andre, og bruk kun tilbehør som er anbefalt til dette produitet. U autoriserte endringer og/eller tilleggsutstyr kan medfrole alvorlige skader eller dodsfall forBrukeren erler andre.
• Lyddemperen inneholder kjemikalier som kan vare kreftfremkallende. Unnga kontakt med disse elementene dersom lyddemperen blir skadd.
• Langvarig innanding av motorens avgasser, kjedeoljetake og sagspon kan utgjore en helsefare.
• Dette produitet danner et elektromagnetisk felt nardet er i bruk. Dette feltet kan under visse forholdforstyrre aktive eller passive medisinske implantater. For a redusere faren for forhold som kan fore tilalvorlig eller livstruende skade, anbefaler vi atpersoner med medisinske implantater rdforer segmed sin lege og produsenten av det medisinske implantatet for dette produitet tas i bruk.
• Informasjonen i dette brukerhandboken er aldri en erstatting for profesjonelle fertigheter aller erfaring. Nár du kommt ut for en situasjon som gjør deg

usikker på fortsett bruk, skal du rådføre deg med en ekspert. Kontakt serviceforhandleren eller en erfaren motorsagbruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert til!

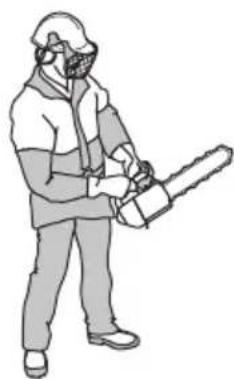

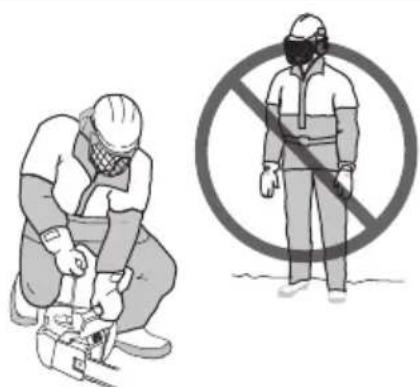

Sikkerhetsinstruktjoner for drift

ADVARSEL: Les de falgende advarslene for du bruker produit.

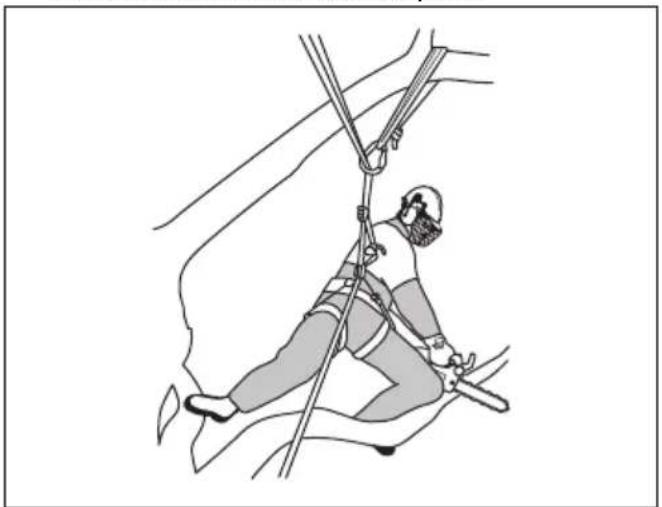

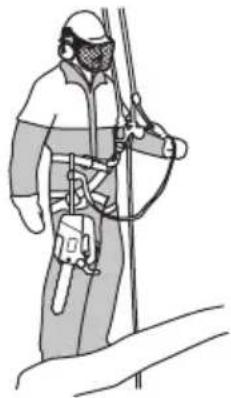

• Denne motorsagen med topphåndtak er spesifik konstruert for trekirurgi og vedlikehold av trær. På grunn av den spesielt kompakte utformingen av handtaket (handtakene tett sammen) er det økt fare for Å miste kontrollen. Derfor må disse spesielle motorsagene bare brukes til arbeid oppe i trær, utfør av personer med opplæring i spesielle sage- og arbeidsteknikker, og som bruker riktig verneutstyr (loftekurv, tau, sikkerhetssele). Vanlige motorsager (med større avstand mellom handtakene) anbefales til alle andre typer sagearbeid på bakkenivå.

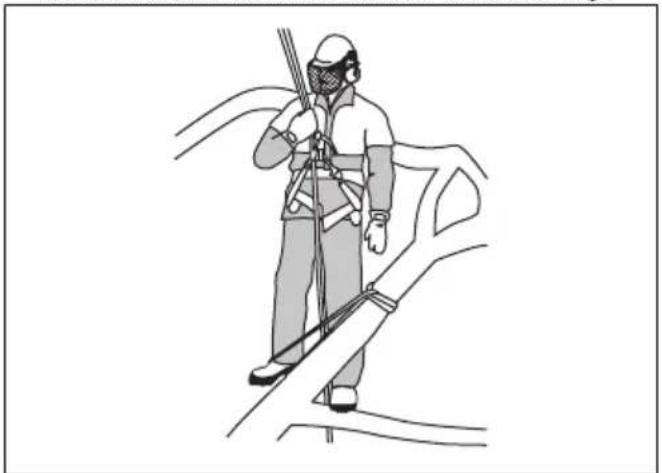

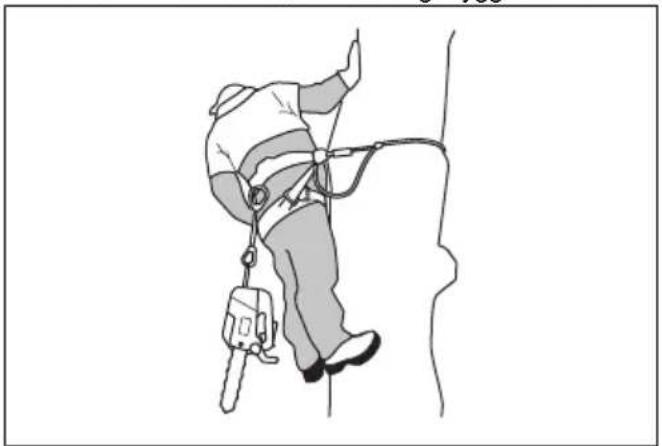

  Arbeid oppe i traer krever bruk av spesielle sage- og arbeidsteknikker som ma folges for a redusere faren for personskade. Arbeid aldri oppe i et tre hvis du nikke har spesifikk, profesjonell opplaering i slikt arbeid, inkludert opplaering i bruk av sikkerhets- og annet klatreutstyr, for eksempel seler, tau, belter, klatrejern, hekteroker, karabiner osv.
• Forsøke aldri à gripe fallende deler. Sag aldri i treet mens du bare er sikret med ett tau. Bruk alltid to sikrede tau.
• I kritiske fellingsøyeblikk må hørsvernet loftes med en gang情况进行 opphør, sik at det er mulig Å fange opp lyder og varselsignaler.

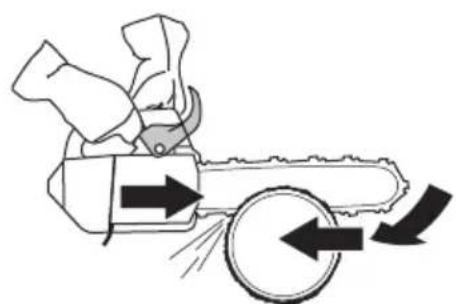

  För du bruker dette produitet, ma du forsta virkningene av kast og hvordan de kan unngas. Se Kastinformasjon på side 376 for instruktjoner.
• Bruk aldri et defekt produit. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruktene i/DDne bruksanvisningen. Noen vedlikeholds- og servicetiltak ma utfores av erfarne og kualifiserte spezialister. Se Vedlikehold pÅ side 382for instruksjoner.
• Bruk aldri produktet hvis det er synlig skade pa tennplugghetten aller tenningskabelen. Det er risiko for gnistdannelse, hvilket kan forarsake brann.

• Bruk aldri produktet hvis du er sliten, har drukket alkohol eller bruker medisiner som kan pärve syn, vurderingsevne eller kroppskontroll.

• Unngå bruk i darelig vær som tett tak, kraftig regn, sterk vind, kraftig kulde osv. Arbeid i darelig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag, pavirkning av treets fallretning osv.
  Defekt skjæeutstyr eller feil kombinasjon av sverd og sagkjede øker risikoen for kast. Bruk bare de kombinasjonene av sverd og sagkjede som vi anbefaler, og følg instruksjonene for filing. Se Tilbehør pa side 393 for instruksjoner.

• Start aldri et produit uten at sverd, sagkjede og samtlige deksler er montert riktig. Se Innledning paskide 374for instruksjoner. Uten sverd og kjeedokoblet til produitet kan clutchen Iosne og forarsake alvorlig personskade.

• Start aldri produit ennendørs. Vær bevisst på faren ved innanding av motorens avgasser.
• Observer omgivelsene, og forsikre deg om at det ikke er noen fare for at mensesker eller dyr kankommen i Kontakt med uller paviskes av din bruk av Produktet.

• Er du uakt som, kan sverdets kastrisikosektor treffe en grein, et tre som ligger i nærheten ell er et annet objekt og fremkalle et kast.
• Bruk aldri en motorsag med en hand. En motorsag kan/DDke kontrlleres ordentlig med en hand.Dur risikerer a sage deg selv.Ha alltid et fast,stodig grep om handtakene med begge hendene.
• Hold alltid motorsagen i et stødig grep med høyre hand pa det øvre handtaket og venstre hand pa det fremste handtaket. Tomler og fingrer skal omslutte handtakene. Alle brukere, uansett om de er høyre-eller venstrehendte, skal bruke dette grepet. Dette grepet minimerer konsekvensen av kast og gir deg

samtidig kontroll over motorsagen. Ikke slipp handtakene!

• Bruk aldri motorsagen over skulderhøyde.

• Ikke bruk Produktet i en situasjon der du ikke kan tilkalle hjelp i tilfelle en ulykke.
• Noen ganger kan det sette seg fast fliser i kopingsdekselet, som forer til at sagkjedet blokkeres. Stans alltid motoren for rengjering.
  Hvis sagkjedet setter seg fast i sagsnittet, ma du sla av motoren!
  Kjoring av en motor i et innestengt aller darlig ventiliert rom kan forarsake dodsfall ved karbonmonoksidforgiftning.
• Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann. Ikke startprodukter innendors eller i nærhen et av brenbare materialer.
• Bruk kjedebremsen som en parkeringsbreds nár du starter produit, og nár du forflyter deg over korte avstander. Hold alltid produit i det fremre handtaket. Det reduserer faren for at du ell er en person i naerheten blir truffet av sagkjedet.
• Overeksponering for vibrasjoner kan føre til blodkar-eller nerveskader hos personer som har blodsirkulasjonsforstyrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende føelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge aller overflate. Disse symptomene opptrer vanligvis i

finger, hender eller handled. Disse symptomene kan oke ved lave temperaturer.

Det er umulig a dekke alle tenkelige situasjoner du kan stilles overfor ved bruk av en motorsag. Vær alltid forsiktig og bruk sunn fornuft. Unnga situasjoner du ikke foler deg tilstrekkelig kvalifisert for. Hvis du etter Å ha lest disse instruksjonene fortsatt foler deg usikker vedrørende bruken, skal du rädfore deg med en ekspert for du fortsetter. Ikke nol med Å kontakte forhandleren eller Husqvarna hvis du har sporsmal om bruken av motorsagen. Vi stared gjerne til tjeneste og gir deg råd om og hjelper deg Å bruke motorsagen din både effektivt og sikkert. Ta et kurs i bruk av motorsag hvis du har mulighet. Din forhandler, skogpleskole uller ditt bibliotek kan opplyse deg om hvilket opplæringsmateriell og hvilke kurs som er tilgjengelige.

Personlig verneutstyr

• De feste motorsagulykker skjer när sagkjedet treffer operatøren. Du ma bruke godkjent personlig verneutstyr under bruk. Personlig verneutstyr gir deg ikke full beskyttelse mot personskader, men det reduserer graden av personskade hvis det skjer en ulykke. Snakk med serviceforhandleren din for a fã anbefalinger om hvilket utstyr du bør bruke.
• Klaerne dine ma vare teitsittende, men/DD Begrense bevegelsene dine. Kontroller regelmessig tilstanden til det personlig verneutstyret.
• Bruk godkjent vernehjelm.
• Bruk godkjent hørselsvern. Langvarig ekspondering for støy kan gi varig hørselsskade.
• Bruk vernebriller aller ansiktsvisir for a redusere risikoen for personskade som falgge av gjenstander

som slynges ut. Produktet kan slynge ut gjenstander som sagspon, smtrebiter osv. med stor kraft. Dette kan forarsake alvorlig skade, spesielt pa oynene.

• Bruk hansker med sagbeskyttelse.
• Bruk bukser med sagbeskyttelse.
• Bruk støvler med sagbeskyttelse, staltupp og sklisikker sare.
  Ha alltid forstehjelpsutstyr med deg.
• Fare for gnister. Ha brannslukningsutstyr og en spade i nærheten for a kunne hindre skogbrann.

Sikkerhetsutstyr pa produit

ADVARSEL: Les de falgende advarslene for du bruker produit.

• Ikke bruk Produktet dersom sikkerhetsutstyret er defekt.
• Utför regelmessig kontroll av sikkerhetsutstyret. Se Vedlikehold av og kontroller av sikkerhetsanordningene på produitet på side 383.
• Ta kontakt med din Husqvarna-serviceforhandler dersom sikkerhetsutstyret er defekt.

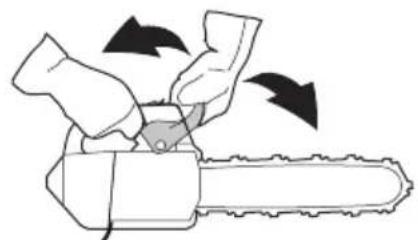

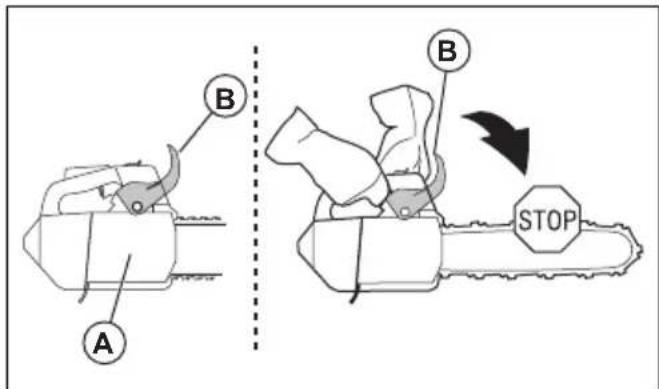

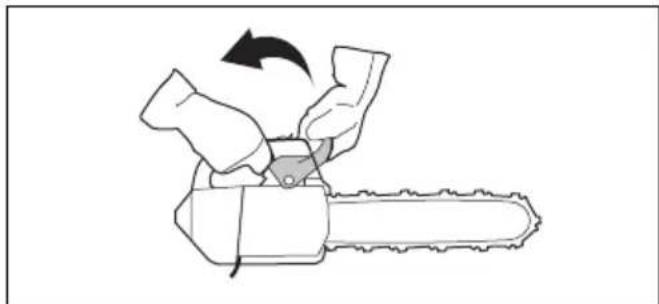

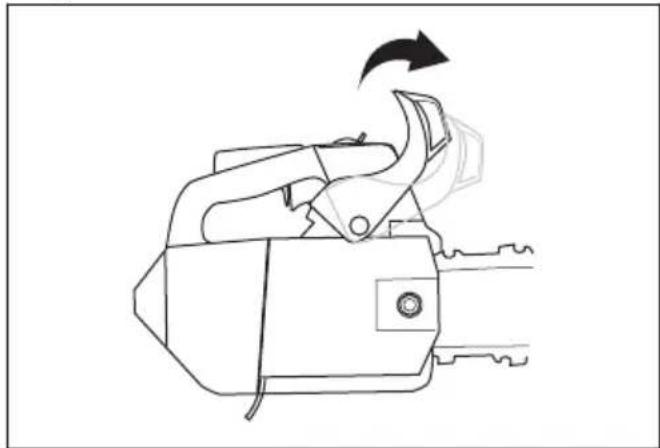

Kjedebrems med kastbeskyttelse

Kjedebremsen (A) kobles inn manuelt av deg med venstre handller automatisk av treghetsfunksjonen. Skyv kastbeskyttelsen (B) forover for a koble inn kjedebremsen manuelt.

Trekk kastbeskyttelsen bakover for a koble ut kjedebremsen.

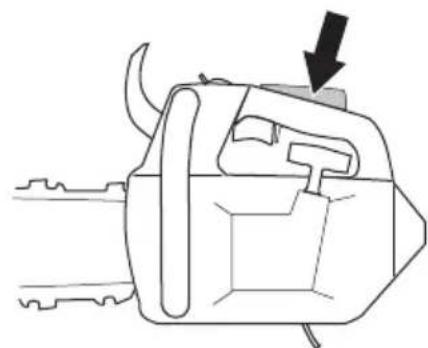

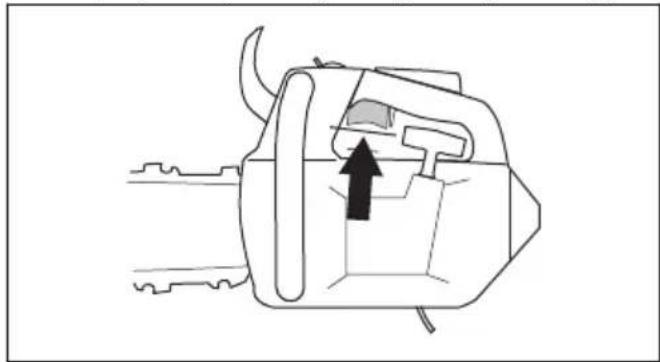

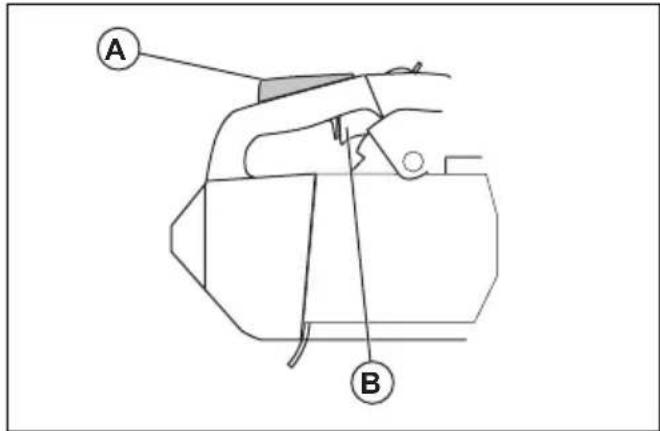

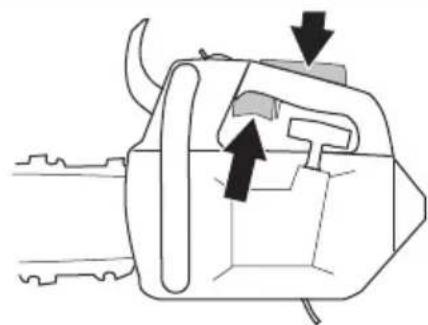

Gassregulatorsperre

Gassregulatorsperren er konstruert for a hindre at gassregulatoren aktiveres utilsiktet. Hvis du griper handtaket og trykker pa gassregulatorsperren (A), frigjores gassregulatoren (B). Nár du slipper handtaket, gár gassregulatoren og gassregulatorsperren tilbake til utgangsposisjonene. Denne funksjonen laser gassregulatoren ved tomgang.

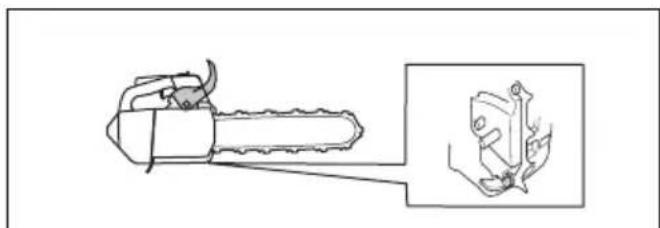

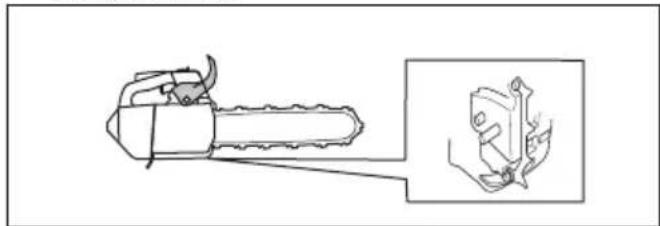

Kjedefanger

Kjedefangeren fanger sagkjedet hvis det ryker eller gar ut av Tennene. Riktig sagkjedestramming og korrekt gjennomfort vedlikehold på kjerdet og sverdet, reduserer risikoen for ulykker.

Avvibreringsystem

Avvibreringsystemet reduserer vibrasjonene i handtakene. Avvibreringsenhetene fungerer som et skille mellomproduktkroppen og handtaket.

Se Produktoversikt pa side 367 for informasjon om hvor avvibreringsystemet er pa produitet ditt.

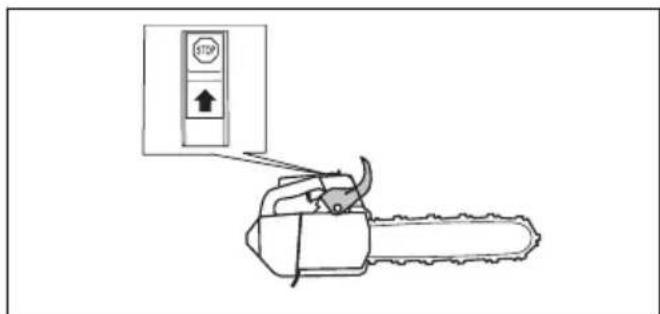

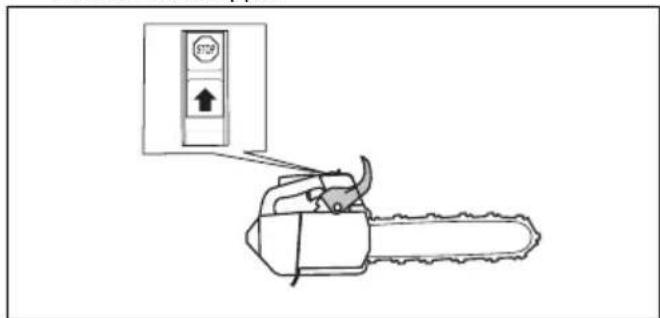

Start/stopp-bryter

Bruk start/stopp-bryteren til a stoppe motoren.

Lyddemper

ADVARSEL: Lyddemperen blir svært varm under/etter bruk, og ögså på tomgang. Det kan oppsta brann, spesielt när du brukerprodukter iærheten av brenbare materialer og/eller gasser.

Lyddemperen begrenser stynivæt og sender avgassene bort fra brukeren. I omrader med varmt og tør vær kan faren for brann ære stor. Følg lokale forskritter og vedlikeholdsinstruksjoner.

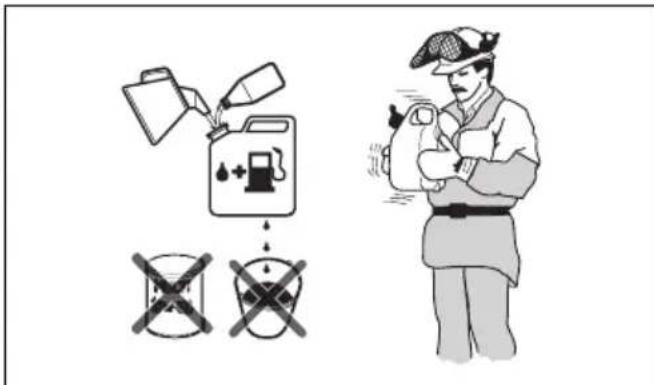

Drivstoffsikkerhet

ADVARSEL: Les de falgende advarslene for du bruker produit.

• Sorg for god ventilasjon ved tanking eller blanding av drivstoff (bensin og totaktsolje).
• Bensin og bensindamp er svært brannfarlig og kan gj alvorlige persorskader ved innänding eller hudkontakt. Vær derfor forsiktig ved handtering av bensin, og sørg for god ventilasjon ved bensinhandtering.
  Vær forsiktig ved handtering av brennstoff og kjedeolje. Husk brann-, eksplosjons- og innandingsfare.
• Det违法犯罪
• Det maybe anders are verme gjenstander i nærhen av brennstoffet.
• Stans motoren og la den avkjoles noen minutter fbr brennstoff fylles pa.
• Åpne tanklokket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.
  Trekk tanklokket godt til etter bruk.

• Fyll aldri brennstoff på produit mens motoren er i gang.

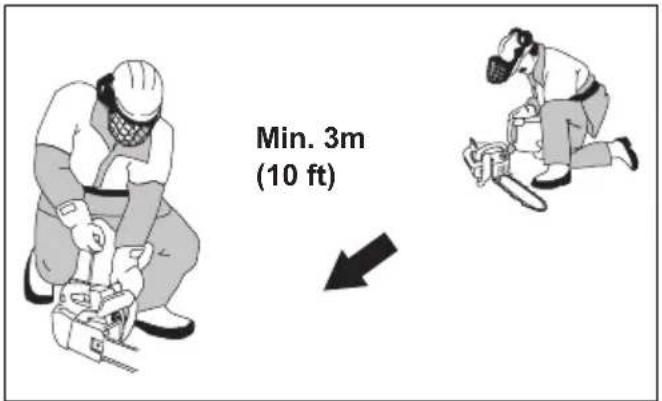

• Flytt alltid produit minst 3m bort fra drivstoffkilden og pafyllingsstedet for du starter produit.

Etter fylling er det noen situasjoner der du aldri ma starte produitet:

Hvis du har sølt drivstoff aller kjedeolje pa produktet. Tørk av maskinen og la bensinrestene fordampe.
Hvis du har sølt drivstoff pa deg selv eller klæne dine. Skift klær, og vask de kroppsdelene som har vaert i kontakt med brennstoff. Bruk sape og vann.
- Hvisproduktet lekker drivstoff. Se regelmessig etter lekkasjer fra tanken, tanklokket og drivstoffledningene.

Sikkerhetsinstruktjoner for vedlikehold

ADVARSEL: Les de falgende advarslene focr du utforer vedlikehold pa produitet.

• Utfør bare vedlikehold og service oppgitt i denen bruksanvisningen. La profesjonelt servicepersonell giøre alt annet av service og reparasjoner.
  Gjennomfor regelmessig sikkerhetskontrollene og vedlikeholds- og serviceinstruktjone oppgitt i donne braksanvisingen. Regelmessig vedlikehold oker levetiden til produit et og reduserer risikoen for ulykker. Se Vedlikehold pa side 382for instruktjoner.
• Hvis sikkerhetskontrollene i donne brukerhandboken\ ikke blir godkjent etter at du har utfør vedlikehold,\ kan du snakke med serviceforhandleren din. Vi\ garanterer at fagmessig reparasjon og service er\ tilgengelig forproduktet.

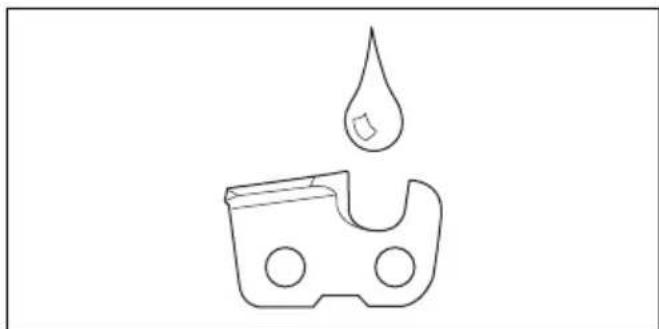

Sikkerhetsinstruktjoner for skjaereutstyret

ADVARSEL: Les de folgende advarslene focr du bruker produit.

• Bruk bare sverd/sagkjede-kombinasjonene og fileutstyret som vi anbefaler. Se Tilbehør pa side 393 for instruksjoner.

• Bruk vernehansker nár du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan ögså forårsake skader.

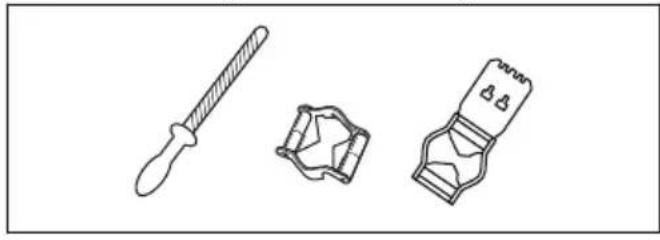

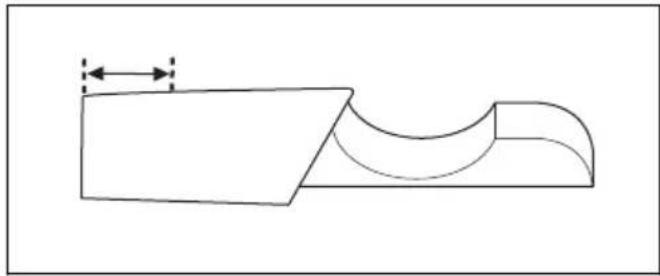

• Hold skjaertennene riktig filt. Følg instruksjonene, og bruk anbefalt filmal. Et sagkjede som er skadet eller feilslipt, øker risikoen for ulykker.

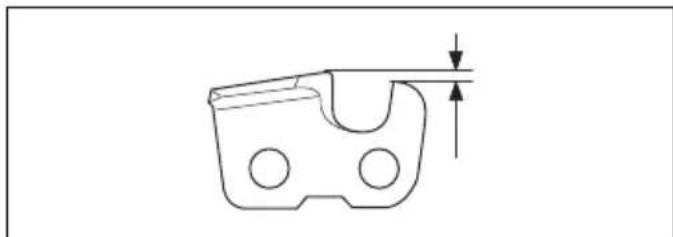

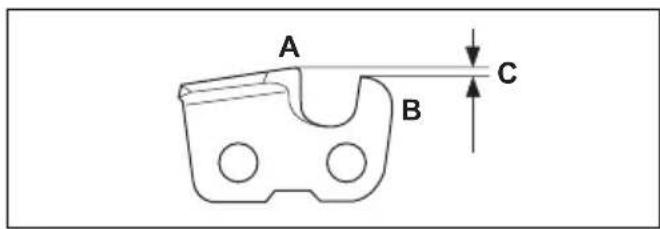

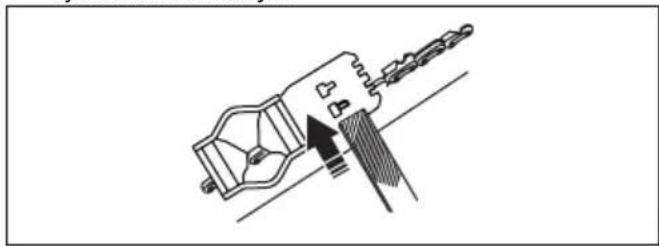

• Oppretthold riktig dybdemalerinnstilling. Fgln instruksjonene vare, og bruk anbefalt dybdemalinnstilling. For stor dybdemalinnstilling oker risikoen for kast.

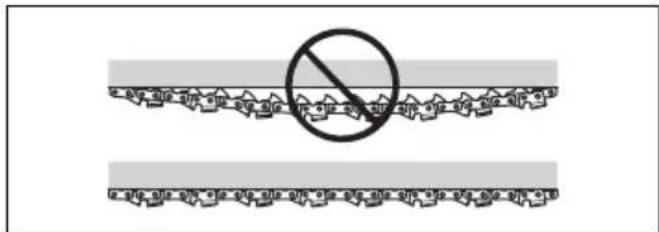

• Kontroller at sagkjedet har riktig stramming. Hvis sagkjedet ikke ligger stramt mot sverdet, kan det Iøsne. Feil kjerdestramming fær til økt slitasje pa sverdet, sagkjedet og kjededrivhjulet. Se Justere strammingen av sagkjedet pa side 388.

• Utfor regelmessig vedlikehold på skjareutstyret, og hold det riktig smurt. Hvis sagkjedet ikke er riktig smurt, øker risikoen for slitasje på sverdet, sagkjedet og kjededrivhjulet.

Montering

Innledning

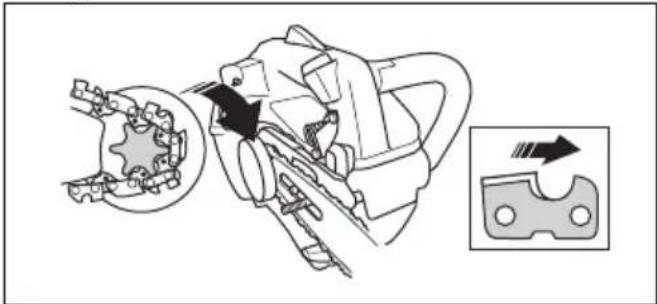

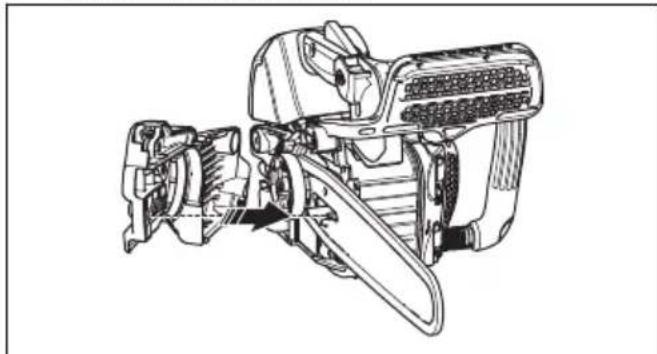

Montere sverdet og sagkjedet

1. Koble ut kjedebremsen.
2. Løsne sverdmutteren og fjern kopingsdekslet.

1. Monter sverdet på sverdbolten. Flytt sverdet til den bakerste stillingen.
2. Monter sagkjedet riktig rundt drivhjulet, og sett det i sverdsporet.

ADVARSEL: Bruk alltid vernehansker nár du monterer sagkjedet.

1. Sorg for at kantene på kapperne vender forover på toppkanen av sverdet.

1. Jevnstill hullet i sverdet med kjedejusteringsbolten, og monter koplingsdekselet.

1. Trekk til sverdmutteren med fingrene.
2. Stram sagkjedet. Se Justere strammingen av sagkjedet pa side 388 for instruktoner.
3. Trekk til stangmutrene.

Merk: Enkelte modeller har kun en sverdmutter.

Drift

Innledning

ADVARSEL: Les og forsta kapittelet om sikkerhet for du brukerproduktet.

Slik utfører du en funksjonskontroll før du bruker produktet

1. Kontroller at kjedebremsen fungerer som den skal, og at den ikke er skadet.
2. Kontroller at gassregulatorsperren fungerer som den skal, og at den ikke er skadet.

3. Kontroller at start/stopp-bryteren fungerer pa riktig mate, og at den ikke er skadet.

4. Forsikre deg om at det ikke er olje på händtakene.

5. Kontroller at avvibreringsystemet fungerer som det skal, og at det ikke er skadet.
6. Kontroller at lyddemperen fungerer som den skal, og at den ikke er skadet.
7. Pase at alle delene er festet riktig og ikke er skadet eller mangler.

8. Pase at kjedefangeren er festet riktig.

9. Pase at sagkjedet har riktig stramming.

Drivstoff

• Bruk Husqvarna forhändsblandet alkylatdrvstoff av god kvalitet for a fä best mulig ytelse og forlengelse av motorens levetid. Drivstoffe ineholder fær re skadelige stoffer sammenlignet med vanlig drivstoff, noe som reduserer skadelige avgasser. Mengden rester etter forbrenning er lavere med dette drivstoffet, noe som holder motoren ren.

Slik blander du drivstoff

Bensin

• Bruk kvalitetsbensin av blyfri type med maksimalt 10 prosent etanolinnhold.

OBS: Ikke bruk bensin med et oktantall som erindre enn 90 RON/87 AKI. Bruk av lavere oktantall kan fore til motorbanking, noe som forarsaker motorskader.

Vi anbefaler at du bruker hoyoktanbensin ved arbeid med kontinuereg hoyt turtall.

Totaktsolje

• For à fá best mulig résultat at og ytelse bör du bruke Husqvarna-totaktsolje.
  Hvis det ikke er mulig á fá tak i Husqvarnatatotaktsolje, kan du bruke en totaktsolje av hóy kvalitet forluftkjolte motorer. Snakk med serviceforhandleren din for á velge riktig olje.

OBS: Bruk ikke totaktsolje beregnet på vannkjølte pahengsmotorer, sakalt outboardoil. IkkeBrukljefor firetaksmotorer.

Blande bensin og totaktsolje

Bensin, liter Totaktsolje, li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OBS: Små feil kan pâvirke blandingsforholdet drastisk nár du blander små mengder drivstoff. Mål oljemengden som skal blandes, svært noyaktig for Å sikre at du fær riktig blandingsforhold.

1. Fyll halve drivstoffmengden i en ren beholder for drivstoff.
2. Tilsett all oljen.
3. Rist drivstoffblandingen.
4. Fyll resten av bensinen på beholderen.
5. Rist drivstoffblandingen forsiktig.

OBS: Ikke bland drivstoff for mer enn en maned om gangen.

Slik fyller du drivstofftanken

1. Tørk rent rundt drivstoffflokket.

1. Rist beholderen, og forsikre deg om at drivstoffet er helt blandet.

2. Ta av lokket pada drivstofftanken, og fyll drivstofftanken.

3. Trek forsiktig til drivstoffflokket.
4. Flytt Produktet minst tre meter bort fra drivstoffkilden og stedet der du fylte drivstoff, for du starter motoren.

Bruke riktig kjedeolje

ADVARSEL: Ikke bruk spillolje. Spillolje kan forarsake skade pa deg og miljoet. Spillolje forer ogsa til skade pa oljepumpen, sverdet og sagkjedet.

ADVARSEL: Sagkjedet kan bremse uten tilstrekkelig smoring av skjareutstyret. Risiko for alvorlig personskade aller dodsfall for brukeren.

ADVARSEL: Dette produit har en
funksjon som gjør at drivstoffet tar slutt før
kjedeoljen. Bruk riktig kjedeolje for at dette
funksjonen skal fungere som den skal.
Snakk med serviceforhandleren din nár du
skal velge kjedeolje.

• Bruk Husqvarna-kjedeolje for a få lenght mulig levetid og hindre negative virkninger pa miljoet. Hvis Husqvarna-kjedeolje ikke er tilgengelig, anbefaler vi at du bruker en standard kjedeolje.
• Bruk en kjedeolje som fester seg godt til sagkjedet.
• Bruk en kjedeolje med riktig viskositet i forhold til lufttemperaturen.

OBS: Hvis oljen er for tynn, vil den ta slutt før drivstoffet. I temperaturer under 0^ / 32^ blir noen kjedeoljer for tykke, nee som kan fore til skader pa deler av oljepumpen.

• Bruk det anbefalte skjareutstyret. Se Tilbehør pá side 393.
• Ta av lokket til kjedeoljetanken.
  Fyll kjedeoljetanken med kjedeolje.
  Fest lokket forsiktig.

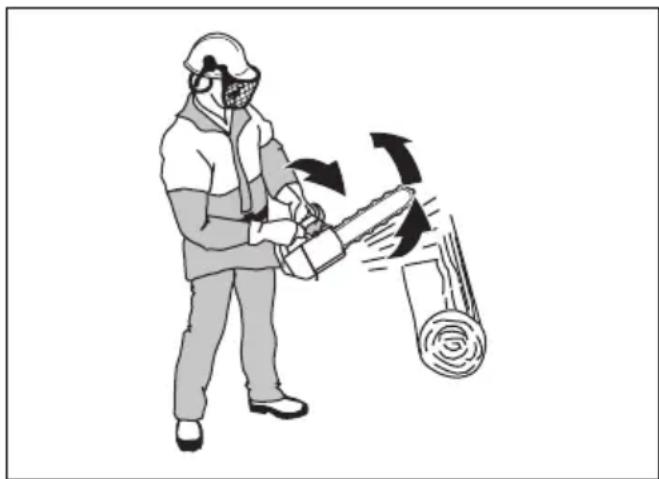

ADVARSEL: Et kast kan fore til alvorlig personskade aller ddo for brukeren aller andre. For a redusere faren ma du vite hva som forarsaket kastet, og hvordan du kan unnga det.

Et kast skjer bare nár sverdets kastrisikosone berør er gjenstand. Et kast kan skje plutselig og med stor kraft som kasterproduktet mot operatoren.

Kast skjer alltid i skjæreplanet til sverdet. Vanligvis slyngses produit mot operatoren, men kan det ögså beveiges i en annen retning. Det er hvordan du bruker produit idet det skjer et kast, som bestemmer bevegelsesretningen.

ADVARSEL: Ingen sagkjeder hinderkast helt. Følg alltid instruksjonene.

Vanlige sporsmal om kast

• Vil händen min alltid aktivere kjedebremsen under et kast?

Nei. Du ma bruke litt kraft til ä skyve kastbeskyttelsen forover. Hvis du ikke bruker den ndvendige kraften, blir ikke kjedebremsen koblet inn. Du ma ochsø holde handtakene på produitet støtt med begge hender mens du arbeider. Hvis et kast oppstår, vil kjedebremsen kanskje ikke stoppe sagkjedet før det treffer deg. Det er ochsø noen stillinger der handen din ikke kan berore kastbeskyttelsen for ä koble inn kjedebremsen. Et eksempel på dette er fellingsstillingen.

• Vil treghetsfunksjonen alltid aktivere kjedebremsen under et kast?

Nei. For det første ma kjedebremsen fungere som den skal. Se Kontrollere kjedebremsen pa side 383 for instruksjoner om hvordan du utforer en kontroll av kjedebremsen. Vi anbefaler at du alltid gjor dette for du begyinner a bruke produktet. For det andre mkaften i kastet vare kraftig nok til a aktivere kjedebremsen. Hvis kjedebremsen er for folsom, kan den gripe inn ved hard drift.

• Vil kjedebremsen alltid beskytte meg mot skader under et kast?

Nei. kjedebremsen ma fungere pa riktig mate for a gi beskyttelse. Kjedebremsen ma ogsa kobles inn under et kast for a stoppe sagkjedet. Hvis du er nær sverdet, vil kjedebremsen kanskje ikke rekke a stoppe sagkjedet fdr det treffer deg.

ADVARSEL: Bare du og riktig arbeidsteknikk kanhindre kast.

Starte Produktet

1. Flytt kastbeskyttelsen forover for a koble inn kjedebremsen.

1. Fortsett til Starte Produktet på side 378 for flere instruksjoner.

1. Flytt kastbeskyttelsen forover for a koble inn kjedebremsen.

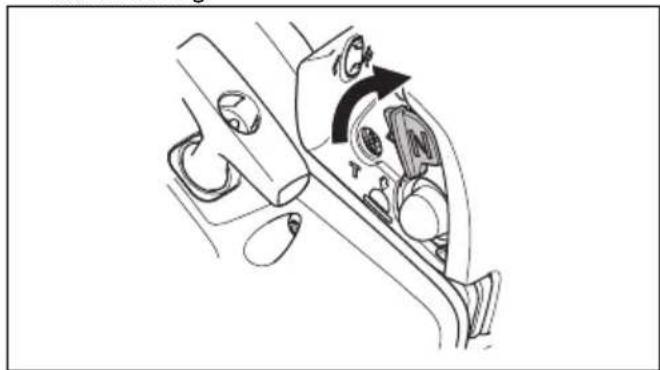

1. Flytt choken til chokestillingen og deretter direkte til arbeidsstilling.

1. Fortsett til Starte Produktet på side 378 for flere instruksjoner.

Starte Produktet

ADVARSEL: Du ma holde fottene dine i en stabil stilling nár du starter produktet.

1. Flytt start/stopp-bryteren til STOPP-stillingen.

Informasjon om arbeidsteknikk

ADVARSEL: Informasjonen knyttet til arbeidsteknikk i donne bruksanvisingen, anses ikke som tilstrekkelig opplæring for a bruke dette produit. Bruk bare dette produit hvis du har riktig opplæring i trepleiearbeid. Bruk uten riktig opplæring kan resultere i alvorlige skader eller dodsfall forBrukeren ellertilskuere.

• Bruk full gass nár du kapper, og reduser turtallet til tomgang etter hvert kutt.

OBS: Det kan oppsta motorskade hvis motoren gar for lenge med full gass uten belastning.

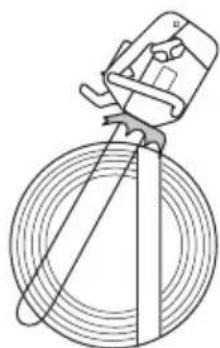

Nár du kapper, ma du sette barkstøtten inn i stammen og bruke den som en brekkstang.

Merk: Ikke alle modeller har en barkstotte. Kontakt serviceforhandleren din for mer informasjon.

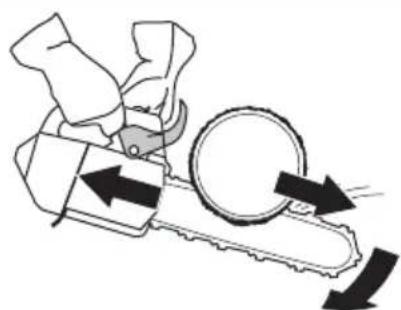

Trekk- og skyvetak

Du kan sage gjennom tre med produitet i to forskjellige posisjoner.

• Å kappe i trekkebevegelsen betyr at du kapper med bunnen av sverdet. Sagkjedet trekker seg gjennom treet nár du kapper. I donne stillingen har du bedre kontroll overprodukte og posisjonen til kastriskosonen.

• Å kappe i skyvebevegelsen betyr at du kapper med toppen av sverdet. Sagkjedet skyver Produktet mot operatoren.

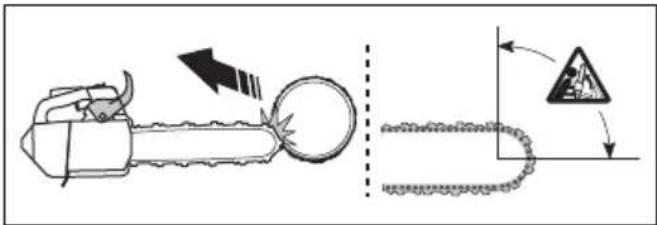

ADVARSEL: Hvis sagkjedet setter seg fast i stammen, kan produiteti bl skjovet mot deg. Hold produiteti et fast grep, og kontroller at kastsonen til sverdet ici bererer treet og forer til et kast.

Slik klargjør du produitet tilBruki treet

Bakkefører

Sombakkeforerma duutforefolgende trinn.

1. Undersök produktet.
2. Fyll drivstoff- og kjedeoljetankene.
3. Fest enden av en godkjent sikkerhetsstropp til taufestet.

Merk: En sikkerhetstropp gjør at produitet ikke treffer bakken hvis du mister det.

1. Kontroller at det er en karabin i den andre enden av sikkerhetsstroppen.
2. Start og varm opp produktet.
3. Sla av produitet.
4. Koble inn kjedebremsen.
5. Løft produit opp til operatoren i treet ved hjelp av heveverktøy.

ADVARSEL: Forsikre deg om at produkt er sikkert festet när du det opp til operatoren i treet.

Treforer

Somtreforerma du folge instruksjonene nedenfor.

1. För du lösner sikkerhetsstroppen fra heveverktøyet, ma du feste produitet til selen. Fest produitet til selen gjennom beltefestet aller en stårling pa sikkerhetsstroppen.

ADVARSEL: Fest sikkerhetsstroppen til et av de anbefalte festepunktene paskelen.

ADVARSEL: Hvis du bare bruker sikkerhetsstroppen til a feste produitet til selen, senker du produitet helt ned ved hjelp av sikkerhetsstroppen. Ikke slipp produitet fra en hoyde.

1. Bruk bare godkjente karabiner til a feste den fri enden av sikkerhetsstroppen til et av festepunktene pa selen. Dette er det viktigste festepunktet ditt.

OBS: Sikkerhetsstroppen skal bare festes til taufestet.

1. Sorg for at du befinner deg i en stabil og sikker posisjon for a kutte.
2. Løsne Produktet fra det sekundære festepunktet, start Produktet og utfør kuttingen.
3. Aktiver kjedebremsen rett etter at du er fertig med ä kutte.
4. Sla av produitet, og plasser det i det sekundere festepunktet.

Bruke Produktet i et tre

• Hold en sikker arbeidsposisjon.
• Skjaer vannrette utsnitt i hoftehoyde og loddrettedeler i solar plexus-hoyde.

• Hold i Produktet med begge hender.

• Sorg for at du er stabil på fottene og har litersideveis kraft när du kutter loddrette grener. Styr sikkerhetslinen gjennom et annet festepunkt for äfjerne ellerhindre økte sideveis krefter. Du kan ogsabruke en regulerbar stropp direkte fra sikkerhetsselen til et annet festepunkt.

• Bruk en fotløkke til á holde en sikker arbeidsstilling.

• Utfor en kontroll av sikkerhetsselen, beltet og tauene med jevne mellomrom.
  Hvis du ma klatre med produktet, fester du det til festepunktet bak pa selen. Det bakr festepunktet holder Produktet borte fra klatretau og sorger for at vekten har sentral stotte ned langs ryggraden din.

ADVARSEL: Du ma koble inn kjedebremsen nár du senker produktet ned pa stroppen.

Frigjore et produit som har satt seg fast

1. Slä avproduktet.
2. Fest produit à sikkert vis i grenen innenfor (dvs. mot stammen) sagskaret ell er i et separat verktoytau.
3. Trekk sagen forsiktig ut av sagskåret mens grenen Ioftes etter behov.

ADVARSEL: Ikke prov a rykke Iøs** produktet. Fare for alvorlig personskade.

Daglig vedlikehold Ukentlig ettersyn Månedlig ettersyn
Rengjør de utvendige delene av produktet, og forsikre deg om at det ikke er noje på händtakene.	Rengjør kjolesystemet. Se Slik reng-jør du kjolesystemet på side 391.	Utfør en kontroll av fremsebändet. Se Utføre en kontroll av fremsebändet på side 383.
Kontroller gassregulatorsperren og gassregulatoren. Se Kontrolere gassregulatorsperren og gassregulatoren på side 383.	Kontroller starteren, startsnoren og returfjæren.	Kontroller kopingsenteret, kopingsstrommelen og kopingsfjæren.
Forsikre deg om at det ikke er noen skader på avvibreringsenhetene.	Smør nælelageret. Se Smørne nælela-geret på side 389.	Rengjør tennpluggen. Se Kontrolere tennpluggen på side 386.
Rengjør og kontROLLER kjedebremsen. Se Kontrolere kjedebremsen på side 383.	Fjern grader fra sverdkantene. Se Slik kontROLLERer du sverdet på side 390.	Rengjør de utvendige delene av for-gasseren.
Kontroller kjedefangeren. Se Kontrolere kjedefangeren på side 384.	Rengjør eller skift lyddemperensgnistfangernet.	Kontroller drivstofffilteret og drivstoff-slangen. Skift omødvendig.

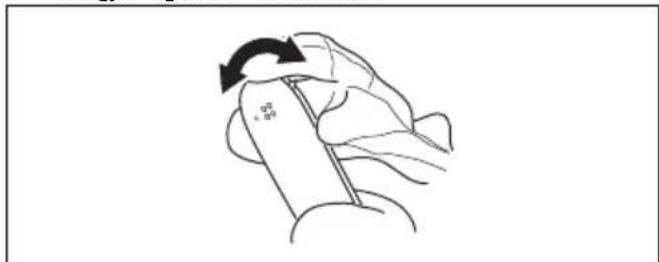

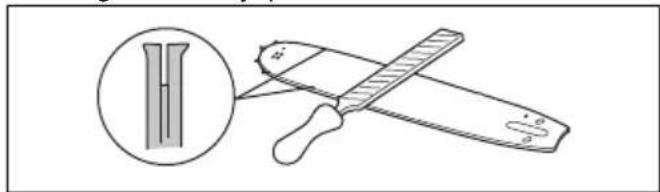

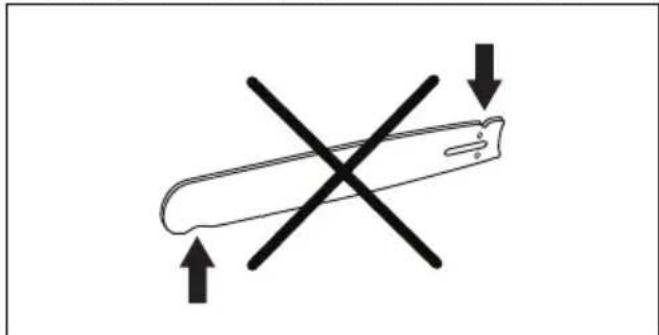

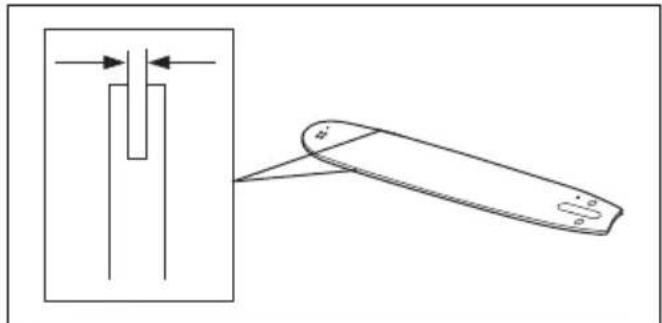

Snu sverdet, kontROLLER smørehulle, og renjør sporet i sverdet. Se SlikkontROLLERer du sverdet på side 390.	Rengjør forgasserområdet. Kontroller	alle kabler og forbindelser.
Kontroller at sverdet og sagkjedet fær nok olje.	Rengjør eller skift luftfilteret. Se Rengjørle luftfilteret på side 386.	Tøm drivstofftanken.
Kontroller sagkjedet. Se Slik kontrol-lerer du skjæretutstyret på side 389.	Rengjør mellom cylindreflensene. Tøm	drivstofftanken.

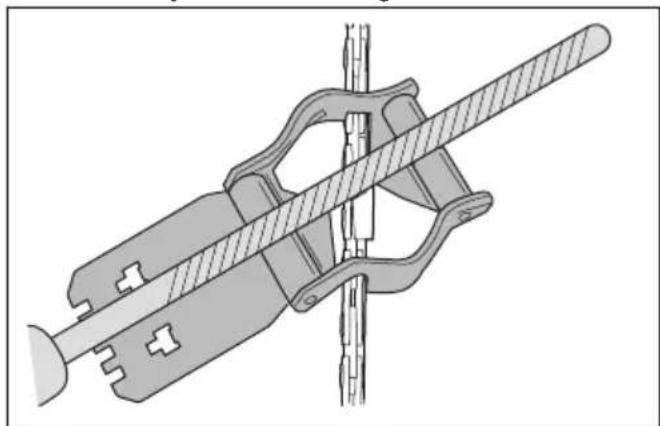

Fil sagkjedet og kontROLLER strammin-gen av det. Se Slope kjuredet på side 386.

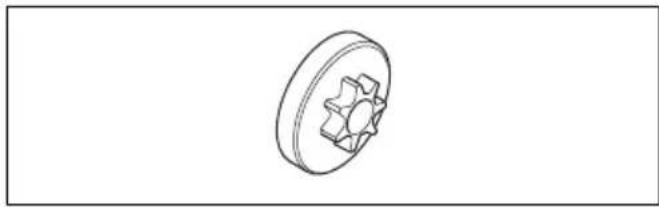

Kontroller kjedrivhjulet. Se Kontrol-lere spur-drivhjulet på side 389.
Rengjør luftinntaket på starteren.
Kontroller at skruer og mutre er truk-ket til.
Kontroller stoppbryteren. Se Kontrol-lere start/stopp-bryteren på side 384.
Kontroller at det ikke er=noen dri-vstofflekkasje fra motoren, tankeneller drivstoffledningene.
Kontroller at sagkjedet ikke roterer:när motoren:går på tomgang.

Daglig vedlikehold Ukentlig ettersyn Månedlig ettersyn
Kontroller at lyddemperen er riktig fe-stet,/DDer skadet og at ingen deler av den mangler.

Kontrollere kastbeskyttelsen

1. Kontroller at kastbeskyttelsen ikke er skadet og at den ikke har noen defekter, f.eks. sprekker.
2. Kontroller at kastbeskyttelsen kan beveges fritt, og at den er festet sikkert til koplingsdekselet.

Kontrollere kjedebremsen

1. Start produit. Se Starte produits på side 377 for instruksjoner.

ADVARESL: Sorg for at sagbladet jeg berørabetbakkenEllerandergjentander.

ADVARSEL: Sorg for at sagbladet icke berorer bakken aller andre gjenstander.

1. Gi full gass og vipp venstre handledd forover mot kastbeskyttelsen for a koble inn kjedebremsen. Sagkjedet skal stoppe umiddelbart.

ADVARSEL: Ikke slipp det fremste handtaket nár du kobler inn kjedebremsen.

Kontrollere gassregulatorsperren og gassregulatoren

1. Kontroller at gassregulatoren og gassregulatorsperren kan bevege seg fritt, og at returfjaren fungerer som den skal.

1. Trykk pa kraftutløsersperren, og kontroller at den gartilbake til utgangsstillingen nr du slipper den.

1. Kontroller at gassregulatoren er latentomgangsstillingen nar gassregulatorsperren slippes.

1. Start motorsagen og gi full gass.
2. Slipp kraftutloseren, og forsikre deg om at sagkjedet stopper og forblir i ro.

ADVARSEL: Hvis sagkjedet roterer nár gassregulatoren er i tomgangsstillingen, ma du snakekmed serviceforhandleren din.

Kontrollere kjedefangeren

1. Forsikre deg om at det ikke er noen skader på kjedefangeren.
2. Kontroller at kjedefangeren er stabil og festet til Produktkroppen.

Slik kontrollerer du avvibreringssystemet

1. Forsikre deg om at det ikke er noen sprekker eller misdannelser på avvibreringsenhetene.
2. Kontroller at avvibreringsenhetene er festet riktig til motorenheten og handtakenheten.

Se Produktoversikt på side 367for informasjon om hvor avvibreringssystemet er på produitet ditt.

Kontrolere start/stopp-bryteren

1. Start motoren.
2. Flytt start/stopp-bryteren til STOPP-stillingen. Motoren ma stoppe.

Kontrollere lyddemperen

Grunnleggende justeringer og innkjøring

Den grunnleggende forgasserjusteringen blir gjort pa fabrikken. For informasjon om anbefalt tomgangsturtall kan du se Tekniske data pa side 392.

OBS: Ikke bruk Produktet med for hoyt turtall i Iopet av de forste ti timers bruk.

OBS: Hvis sagkjedet roterer pa tomgang, vrir du tomgangsskruen mot klokken til kjuredet stanser.

Justere nalen for lavt turtall (L)

• Drei nalen for lavt turtall med urviseren helt til den stopper.

Merk: Hvisprodukter har en darelig
akselerasjonsevne eller hvis tomgangsturtallet ikke er riktig, ma du vrialanden for lav'turtall mot klokken. Dreialanden for lav'turtall helt tilakselerasjonsevnen og tomgangsturtallet er korrekt.

Justere tomgangsskruen (T)

1. Startproduktet.
2. Vri tomgangsskruen med klokken til sagkjedet begynner a rotere.
3. Vri tomgangsskruen mot klokken til sagkjedet stanser.

Merk: Tomgangsturtallet er riktig justert nar motoren gär riktig i alle stillinger. Tomgangshastigheten ma ögsa vare godt under den havigheten der kjetet begynner Å rotere.

Motoren er justert på fabrikken for a fungere ved havniva. I storre hoyder, i ulike værforhold ell er i ulike temperaturer kan det vaere nodvendig a justere nalen for hoyt turtall.

Undersøke om forgasseren er riktig justert

• Kontroller at Produktet har riktig akselerasjonsevne.
• Kontroller at Produktet putrer litt ved full gass.
• Kontroller at sagkjedet ikke roterer på tomgang.
• Hvisproduktetiekerlett a startellerharlavere akselerasjonsevne,justerer du nalene forlavt og hoyt turtall.

OBS: Feiljusteringer kan forarsake skade pa motoren.

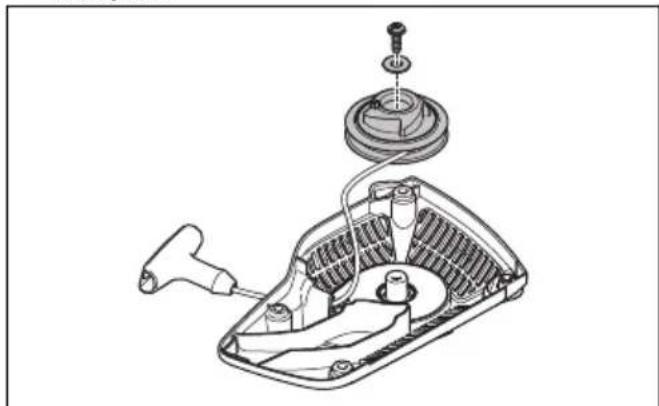

Bytte ut en ødelagt eller slitt startsnor

1. Løsne skruene til startmotorhuset.
2. Fjern startmotorhuset.

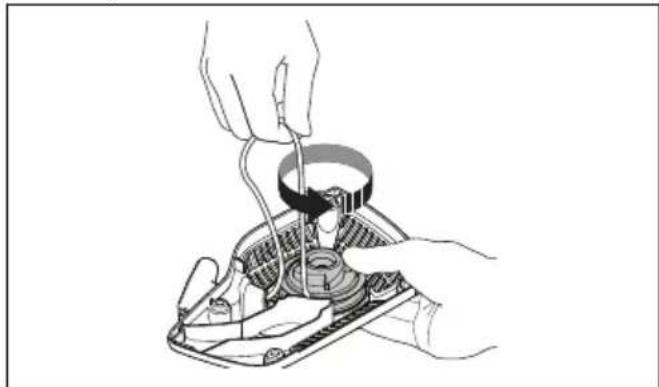

1. Trekk ut startsnoren med ca. 30 cm, og sett den inn i hakket pa snorhjulet.

2. La snorhjulet rotere sakte bakover for a Iøsne returfjæren.

1. Ta ut bolten i midten av snorhjulet, og loft bort snorhjulet.

1. Fjern den brukte startsnoren fra handtaket og snorhjulet.
2. Fest en ny startsnor til snorhjulet. Surr startsnoren ca. tre omdreininger rundt snorhjulet.
3. Koble snorhjulet til returnfjaren. Enden av returfjaren ma gripe tak i snorhjulet.
4. Fest skruen til midten av snorhjulet.
5. Dra startsnoren gjennom hullet i startmotorhuset og starthandtaket.
6. Knytt deretter en stram knute i enden av startsnoren.

Stramme returfjaren

1. Legg startsnoren i hakket i snorhjulet.
2. Vri snorhjulet ca. to omdreininger med klokken.
3. Sorg for at du kan vri snorhjulet en halv omdreining\ narr startsnoren er trukket helt ut.

1. Trekk ut startsnoren, og sett startmotoren i posisjon mot veivhuset.
2. Slipp startsnoren langsomt, sik at snorhjulet fär ingrep med starthakene.
3. Trekk til skruene som holder startmotoren.

Rengjore luftfilteret

Rengjør luftfilteret regelmessig for skitt og støv. Dette forbindrer forgasserforstyrrelser, startproblemer, tap av motoreffekt, slitasje på motordelene og storre drivstoffbruk enn vanlig.

1. Ta av luftfilterdekselet og luftfilteret.
2. Bruk en børste eller rist luftfilteret rent. Bruk vaskemiddel og vann for a rengjore det helt.

Merk: Et luftfilter som brukes i lang tid, blir aldri fullstendig rent. Skift luftfilteret regelmessig, og skift alltid ut et defekt luftfilter.

1. Monter luftfilteret igjen, og forsikre deg om at det sitter tett mot filterholderen.

Merk: På grunn av ulike driftsforhold, vær og ørstider kanprodukter brukes med forskjellige typeluftfilter. Kontakt serviceforhandleren din for mer informasjon.

Kontrollere pennpluggen

OBS: Bruk anbefalt tennplugg. Se Tekniske data pa side 392 Feil tennplugg kan fore til skade pa produktet.

1. Hvisproduktet icke er lett a starte erler a betjene, eller hvisprodukter oppforer seg feil pa tomgang, ma du se etter uønsket materiale pa tennpluggen.Folg disse instrksjonene for a redusere risikoen for uønsket materiale pa tennpluggenes elektroder: a) Pass pa at tomgangsturtallet er riktig justert.

b) Pass pà at drivstoffblandingen er riktig.
c) Kontroller at luftfilteret er rent.

1. Rengjor tennpluggen hvis den er skitten.
2. Kontroller at elektrodeavstanden er riktig. Se Tekniske data pa side 392.

1. Skift tennpluggen manedlig, uller oftere om nodvendig.

Slipe kjected

Informasjon om sverdet og sagkjedet

ADVARSEL: Bruk vernehansker nár du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan øgså forårsake skader.

Bytt ut slitte aller skadde sverd og sagkjeder med sverd/ sagkjede-kombinasjonene som anbefales av Husqvarna. Dette er nødvendig for a bevare sikkerhetsfunksjonene til produktet. Se Tilbehør pa side 393for a finne en liste over sverd og kjedekombinasjoner som vi anbefaler.

• Sverdlengde, tommr/cm. Informasjon om sverdlengden finner man vanligvis pa den bakre enden av sverdet.

• Antall tenner i nesehjulet (T).

Kjededeling, tommer. Avstanden mellom drivlenkene til sagkjedet ma stemme med avstanden til tennene pa sverdets nesehjul og drivhjulet.

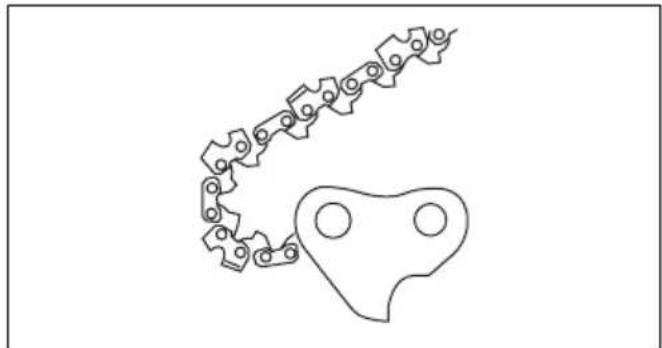

• Antall drivlenker (stk). Antallet drivlenker avgjores av sverdtypen.

• Sverdsporbredde, tommr/mm. Sporbredden pa sverdet ma vare den samme som bredden pa kjededrivlenken.

• Sagkjedehull og hull for kjedestrammertapp. Sverdet ma vare rettet inn etter produktet.

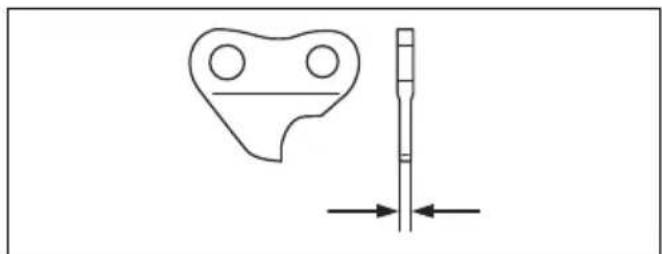

• Drivlenkebredde, mm/tommer

Generell informasjon om filing av kapperne

Ikke bruk et slovt sagkjede. Hvis sagkjedet er slovvt, ma du bruke mer kraft pa a skyve sverdet gjennom treet. Hvis sagkjedet er svert slovt, vil det ikke bli noen trefliser, men sagflis/sagmugg.

Et skarpt sagkjede eter seg gjennom treet, og treflisene blir lange og tykke.

Skjaertannen (A) og dybdemäleren (B) utgjør til+Sammen den kappende delen av sagkjedet, kapperen.

Hoyderefskjellen mellom de to gir skjaeredybden (dybdemalerinnstillingen).

Det er ikke enkelt á skjerpe et sagkjede riktig uten det riktige utstyret. Bruk Husqvarna-filmalen. Den hjelper deg med á oppretholde(Maximum skjærekapasitet og risikoen for kast pa et minimum.

ADVARSEL: Kraften til kastet oker kraftig hvis du ikke følger de folgende instruksjonene om filing.

Merk: Se Slope kjedet pa side 386 for a finne informasjon om filing av sagkjedet.

Slipe kapperne

1. Bruk en rundfil og en filmal til Å file skjaerennene.

Merk: Se Tilbehør pa side 393 for informasjon om hvilken fil og filmal Husqvarna anbefaler for sagkjedet ditt.

1. Pafør filmalen pa kapperen pa riktig mate. Se instruksjonene som fulgte med filmalen.
2. Flytt filen fra innsiden av skjaertennene og utover. Reduser trykket i trekkebevegelsen.

1. Fjern materiale fra den ene sider av alle skjaertennene.
2. Snu produktet, og fjern materiale på den andre siden.
3. Kontroller at alle skjaertennene har samme lenghte.

Generell informasjon om justering av dybdemalerinnstillingen

Dybdemalerinnstillingen (C) reduseres nár du skjerperskjaertannen (A). For a opprettholde maksimalskjaerekapasitet ma du fjerne filemateriale fra dybdemaleren (B) for a fa den anbefalte dybdemalerinnstillingen. Se Tilbehor pa side 393 forinstruktener om a fa den riktige dybdemalerinnstillingen for sagkjedet ditt.

ADVARSEL: For hoy dybdemalerinnstilling oker risikoen for kast.

Justere dybdemalerinnstillingen

Se instruksjonene i Slipe kapperne pa side 388 for du justerer dybdemalerinnstillingen erller kapperen. Vi anbefaler at du justerer dybdemalerinnstillingen for hver tredje gang du skjerper skjaertennene.

Vi anbefaler at du bruker dybdemälerverktøyet vart til á få riktig dybdemälerinnstilling og vinkel for dybdemäleren.

1. Bruk en flat fil og et dybdemalerverktoy til a justere dybdemalerinnstillingen. Bruk bare Husqvarna-dybdemalerverktoyet til a fä riktig dybdemalerinnstilling og vinkel for dybdemaleren.
2. Plasser dybdemalerverktoyet pa sagkjedet.

Merk: Se emballasjen til dybdemalerverktyet for mer informason om hvordan du bruker verktyet.

1. Bruk den flate filen til a fjerne den delen av dybdemaleren som stikker ut av dybdemalerverktoyet.

Justere strammingen av sagkjected

ADVARSEL: Et sagkjede med feil stramming kan Iosne fra sverdet og forarsake alvorlig personskade ell erdsfall.

Et sagkjede blir lengre nár du bruker det. Juster sagkjedet regelmessig.

1. Løsne sverdmutrene som læser kopingsdekselet/ kjedebremsen. Bruk en skrunøkkel.

Merk: Enkelte modeller har kun en sverdmutter.

1. Stram sverdmutrene sa hardt du kan for hand.

2. Løft fronten på sverdet, og drei kjedestrammerskruen. Bruk en skrunøkkel.

3. Stram sagkjedet til det ligger stramt mot sverdet, men fremdeles er enkelt a bevege.

1. Stram sverdmutrene med skrunokkelen samtidig som du Iøfter sverdtuppen.
2. Kontroller at du enkelt og fritt kan trekke sagkjedet rundt for hand og at det ikke henger ned fra sverdet.

Se Produktoversikt pa side 367for informasjon om plasseringen av kjeedstrammerskruen pa produktet ditt.

Kontrollere sagkjedesmøringen

1. Start produitet, og la det gà med 3 / 4 -gass.
2. Hold sverdet ca. 20cm over en overflate med lys farge.
3. Hvis sagkjedesmorgen er riktig, vil du se en tydelig oljestripe pa flaten etter ett minutt.

1. Hvis sagkjedesmøringen ikke fungerer riktig, på utføre en kontroll av sverdet. Se Slik kontrollerer du sverdet på side 390 for instruksjoner. Snakk med serviceforhandleren din hvis vedlikeholdstrinnene ikke hjelper.

Kontrollere spur-drivhjulet

Koplingstrommelen har et spur-drivhjul som er sveiset pa koplingstrommelen.

• Kontroller slitasjen på spur-drivhjulet regelmessig. Skift koplingstrommelen med spur-drivhjulet hvis det er for mye slitasje.

Smore nalelageret

1. Trekk kastbeskyttelsen bakover for a koble ut kjedebremsen.
2. Skru ut sverdmutrene, og fjern koplingsdekselet.

Merk: Enkelte modeller har kun en sverdmutter.

1. Plasser Produktet på et stabilt underlag med koplingstrommelen opp.
2. Fjern koplingstrommelen, og smør nælageret med en fettpresse. Bruk motorolje eller kulelagerfett av høy kvalitet.

Slik kontROLLERer du skjæeutstyret

1. Kontroller at sagkjedet er lett a boye. Skift ut saghodet hvis det er stivt.

2. Sammenlign sagkjedet med et nytt sagkjede for a underske om nagler aller lenker er slitt.

3. Bytt sagkjedet när den lenghte delen av skjærattennen er kortere enn 4 mm. Skift også sagkjedet hvis det er sprekker pa kapperne.

Slik kontROLLERer du sverdet

1. Pase at oljekanalen ikke er blokkert. Rengjør om nødvendig.

1. Kontroller om det er grader pa sverdkantene. Fjern alle grader ved hjelp av en fil.

1. Rengjør sporet i sverdet.

1. Undersk sporet i sverdet for slitasje. Bytt sverdet ved behov.

1. Undersok om sverdspissen er ru eller svert slitt.

1. Kontroller at sverdets nesehjul kan bevege seg fritt, og at smorehullet i nesehjulet ikke er tilstoppet. Rengjør og smør ved behov.

1. Snu sverdet daglig for a forlenge levetiden.

Utfore vedlikehold på drivstofftanken og kjedeoljetanken

Tapp av og rengjor drivstofftanken og kjedeoljetanken regelmessig.
- Skift drivstofffilteret Årlig aller oftere hvis det er nødvendig.

Justere oljestrømmen til kjerdet

ADVARSEL: Stopp motoren f#r du foretar justeringer pa oljepumpen.

1. Drei justeringsskruen til oljepumpen. Bruken skrutrekker eller kombinokkel.

a) Drei reguleringsskruen med klokken for a oke oljestrømmen.

b) Drei reguleringsskruen mot klokken for a redusere oljestrommen.

Slik rengjør du kjolesystemet

Kjolesystemet holder motortemperaturen nede.
Kjolesystemet inkluderer luftinntaket på starteren og

luftfängsskinnen, starthakene pa svinghjulet, kjoleflensene pa cylinderten, kjolekanalen og cylnderdekselet.

1. Rengjør kjolesystemet med en børste ukentlig, eller oftere ved behov.
2. Kontroller at kjolesystemet ikke er skittent eller tilstoppet.

OBS: Et tilsmusset aller tett kjolesystem kan fore til atprodukter overopphetes, noe som kan forarsake skader pa produitet.

Feilsøking

Motoren starter jakke

Produktnummer som skal undersø-kes	Mulig ørsak Tiltak
Starthaker Stathakene er blokkert. Juster	er eller skift ut stathakene.
		Rengjør rundt stathakene.
		Ta kontakt med et godkjent service-verksted.
Drivstofftank Feil drivstofftype. Tøm drivstofftanken, og fyll på med	drivstofftanken, og fyll på med	riktig drivstoff.
	Drivstofftanken er fyllt med kjedeolje.	Hvis du har forsøkt á starteproduk-tet, kan du snakke med servicefor-handleren din. Hvis du ikke har prødå starteprodukter, på du tappingfra drivstofftanken.
Tenning, ingen gnist Tennpluggen er skitten	skitten eller våt. Kontroller at Tennpluggen	er tør og ren.
	Elektrodeavstanden er feil. Rengjør ten	npluggen. Kontroller at elektrodeavstanden og Tennpluggen er riktig, og at riktig type Tennplugg er den som er anbefalt eller tilsvarende.
		Se Tekniske data på side 392for ø finne informasjon om riktig elekto-deavstand.
Tennplugg og cylindrar Tennpluggen er løs. Stram til Tennpluggen.	Det er for mye bensin i motoren på grunn av gjentatte forsøk på start med full choke etter tenning.	Fjern og rengjør Tennpluggen. Plas-ser produit på sider med tenn-plugghulleyt vendt bort fra deg. Dra i starthändtaket 6-8 ganger. Monter Tennpluggen og start produitet. Se Starte produitet på side 377.

Motoren starter, men stopper igjen

Produktnummer som skal undersø-kes	Mulig ørsak Tiltak
Drivstofftank Feil drivstofftype. Tøm drivstofftanken, og fyll på med		riktig drivstoff.
Forgasser Tomgangsturtallet er ikke riktig. Snakk med serviceforhandleren din.
Luftfilter Tilstoppet luftfilter. Rengjør eler skift luftfilteret.
Bensinfilter Tett drivstofffilter. Skift drivstofffilteret.

Transport og oppbevaring

Transport og oppbevaring

• För oppbevaring og transport av produitet og drivstoff, på kontroller at det ikke finnes lekkasjer erler gasser. Gnister eller äpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.
• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.
• Tøm drivstoff- og kjedeoljetanken for transport aller for langvarig oppbevaring. Lever drivstoffet og kjedeoljen ved en returstason.
• Bruk transportbeskyttelsen på produitet for ä unngå personskader eller skade på produitet. Et sagkjede som ikke beveger seg, kan ögså forårsake alvorlige skader.

Fjern hetten pa tennpluggen, og aktiver kjedebremsen.
- Fest produit à en sikker mâte under transport.

Klargjore Produktet til langvarig lagring

1. Demonter og rengjør sagkjedet og sporet i sverdet.

OBS: Hvis kjeted og sverdet ikke blir rengjort, kan de bli stive eller blokkerte.

1. Fest transportvernet.
2. Rengjør Produktet. Se Vedlikehold på side 382 for instruksjoner.
3. Utfør en komplettservicepåproduktet.

Tekniske data

Tekniske data

	Husqvarna T525
Motor
Sylindervolum, cm3	27,0
Tomgangsturtall, o/min 2900
Maksimum motoreffekt iht. ISO 8893, kW/hk ved o/min 1,1	/1,5 ved 9500
Tenningsystem37
Tennplugg NGK CMR6A
Elektrodeavstand, mm 0,75
Drivstoff-/smøresystem
Drivstoffankens kapasitet, liter/cm3	0,19/190
Oljetankens kapasitet, liter/cm3	0,17/170
Type oljepumpe Justerbar
Vekt
Vekt, kg 2,7
Støynivå
Lydeffektnivå, mål t dB(A) 110
Lydeffektnivå, garantert LWA dB(A) 111
Lydnivær38
Ekvivalent lydtrykknivå ved Brukerens øre, dB(A) 98
Ekvivalente vibrasjonsnivær, a hveq39
Fremrealandtak, m/s2	4,9
Bakrealandtak, m/s2	5,2
Sagkjede/sverd
Type drivhjul/antall tenner 3/8" / spur 6, 1/4" / spur 8
Kjedehastighet 133 % av maksimal motorhastighet, m/s 24,1

Tilbehør

Anbefalt skjæreutstyr

Motorsagmodellen Husqvarna T525 har blitt vurdert for sikkerhet i henhold til EN ISO 11681-2:2011/A1:2017 (skogsmaskiner - bærbare motorsager - sikkerhetskrav og -testing. Del 2: Motorsager for trepleie) og oppfyller sikkerhetskravene nár de er utstyr med sverd og kjedekombinasjonene oppgitt nedenfor.

Sagkjede med lite kast

Et sagkjede som er utpekt som et sagkjede med lite kast, oppfyller kravet for liters far for kast som er spesifisert i ANSI B175.1-2012.

Kast og sverdets spissradius

Kjedestang Sagkjede
Lengde, tom-mer/cm	Helning, tom-mer	Sporbredde, tommer/mm	Maks. antall tenner neseh-jul	Type Lengde, dri-vledd (nr.)		Liten fare for kast
10/25 1/4 0,050	1,3 R10 Husqvarna			H00	60
12/30 1/4 0,050	1,3 R10 68
10/25 3/8 0,050	1,3 7T Husqvarna			H37	40 Ja
12/30 3/8 0,050	1,3 7T 45
10/25 3/8 0,050	1,3 7T Husqvarna			S93G	40 Ja
12/30 3/8 0,050	1,3 9T 45

Den brukbare skjaerelengden er vanligvis en tommemindre enn den nominelle sverdlengden.

Fileutstyr og filvinkler

Bruk en Husqvarna-filmal til a spline sagkjedet. En Husqvarna-filmal paser at du farriktige splicevinkler. Delenumrene er oppgitt i tabellen nedenfor.

	1.	2.	3.	4.
H00	5/32 tomm / 4,0 mm	580 68 74-01	0,025 tomm / 0,65 mm	30° 85°
H37	5/32 tomm / 4,0 mm	505 24 37-01	0,025 tomm / 0,65 mm	30° 80°
S93G	5/32 tomm / 4,0 mm	587 80 90-01	0,025 tomm / 0,65 mm	30° 60°

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf: [phone], erklærer på eget ansvar at tremotorsagen Husqvarna T525 fra 2017-serienummer og fremover (aret er oppgitt i klartekst på typeskitet, etterfulgt av et serienummer) oppfyller kravene i RÄDSDIREKTIVET:

·fra 17. mai 2006, «angäende maskiner» 2006/42/EF
- fra 26. februar 2014 «angäende elektromagnetisk kompatibilitet» 2014/30/EU
- fra 8. mai 2000 «angaende utslipp av støy til omgivelsene» 2000/14/EF
av 8. Juni 2011 "om begrensning i bruk av visse farlige stoffer i elektrisk og elektronisk utstyr" 2011/65/EU.

Folgende standarder er blitt brukt: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-2:2011/A1:2017, EN 50581:2012

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfør EU-typeundersøkelse i samsvar med maskindirektivets (2006/42/EF) artickel 12, punkt 3b. Sertifikater for EF-typeundersøkelse i samsvar med tillegg IV har nummer: 0404/17/2479 - T525.

For informasjon som gjelder stoyutslipp, kan du se Tekniske data pa side 392.

Den leverte motorsagenSAMsvarer med det ekemplaret som gjennomgikk EF-typeproving.

Huskvarna, 2017-07-21

Per Gustafsson, Development manager (automiser representant for Husqvarna AB og ansvarlig for teknik dokumentasjon)

SPIS TRESCI

Wstep. 396

Justering av oljepump.

Bransle.

Kedjeolja.

Justering av forgasare

Inspektera om forgasaren ar ratt installd

• Drivlänksbredd, mm/tum.

Allman information om hur man filar knivarna

Se Produktoversikt pa sida 521for placering av sagkedjestrackarskruven pa din produit.

Kontrollera saggedjans smörjning
