NAUDOJIMO INSTRUKCIJA ST 424 HUSQVARNA

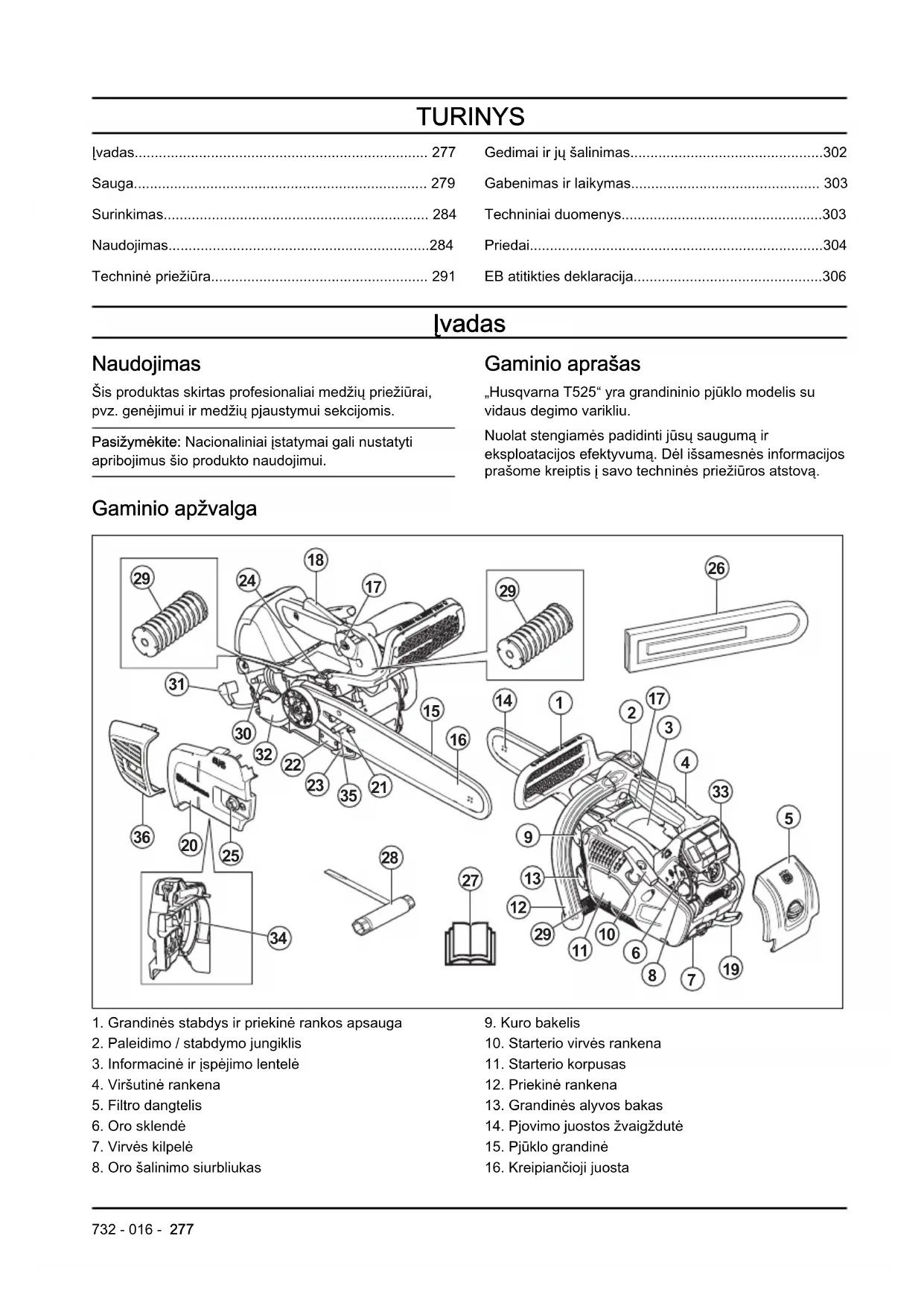

• Įvadas p. 277
• Sauga p. 279
• Surinkimas p. 284
• Naudojimas p. 284
• Techninė priežiūra p. 291
• Gedimai ir jų šalinimas p. 302
• Gabenimas ir laikymas p. 303
• Techniniai duomenys p. 303
• Priedai p. 304
• EB atitikties deklaracija Įvadas Naudojimas Šis produktas skirtas profesionaliai medžių priežiūrai, pvz. genėjimui ir medžių pjaustymui sekcijomis. Pasižymėkite: Nacionaliniai įstatymai gali nustatyti apribojimus šio produkto naudojimui. Gaminio aprašas „Husqvarna T525“ yra grandininio pjūklo modelis su vidaus degimo varikliu. Nuolat stengiamės padidinti jūsų saugumą ir eksploatacijos efektyvumą. Dėl išsamesnės informacijos prašome kreiptis į savo techninės priežiūros atstovą. Gaminio apžvalga p. 306

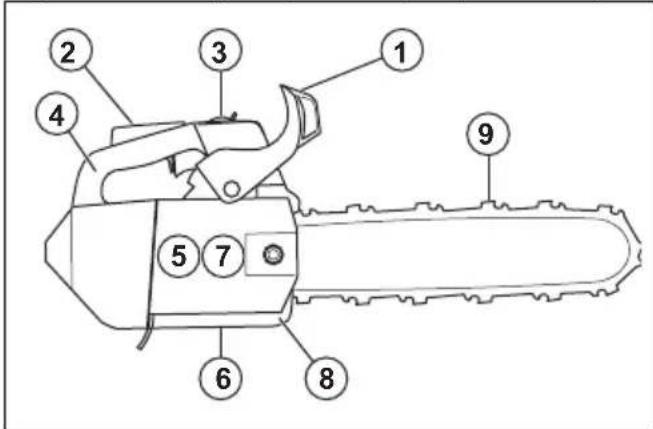

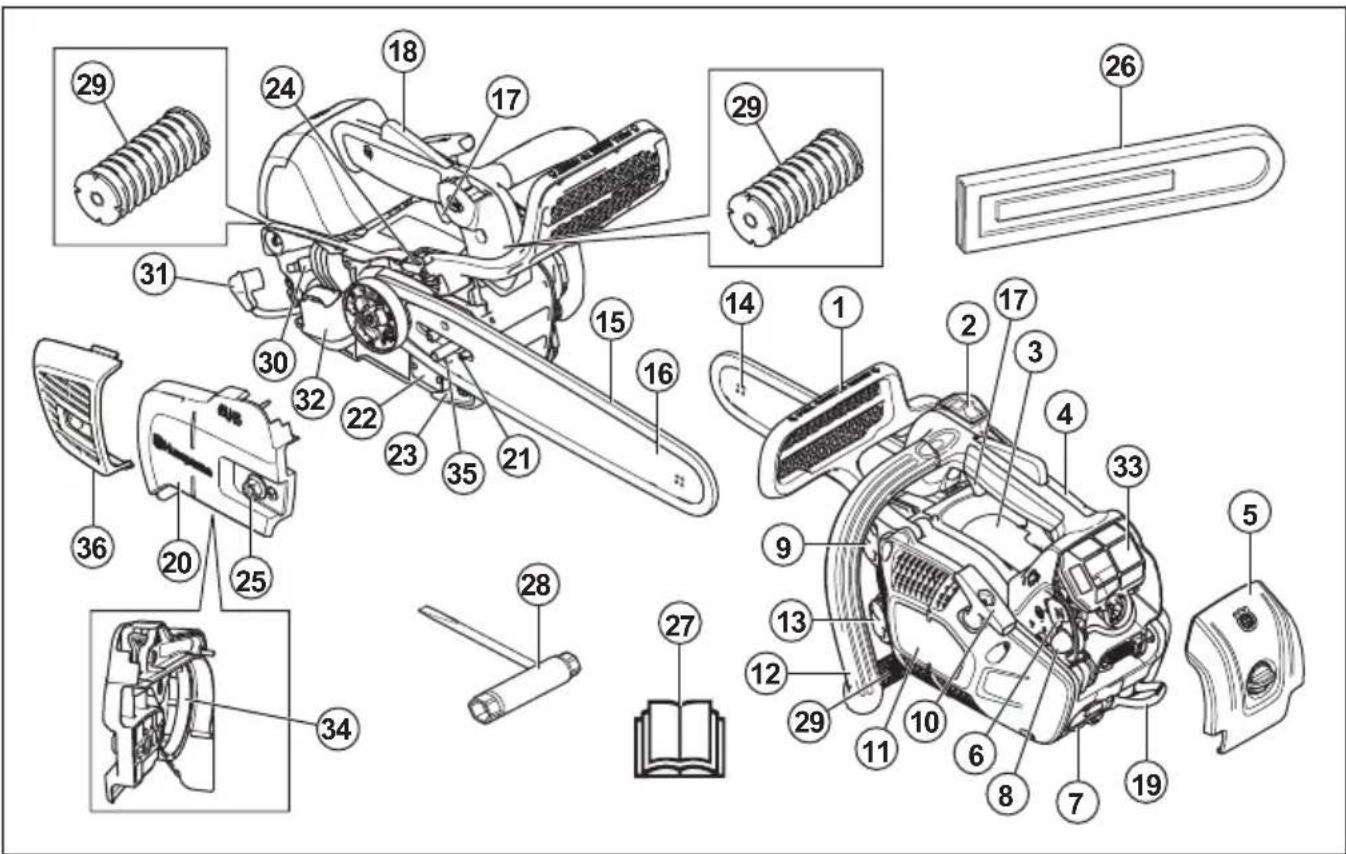

1. Grandinės stabdys ir priekinė rankos apsauga

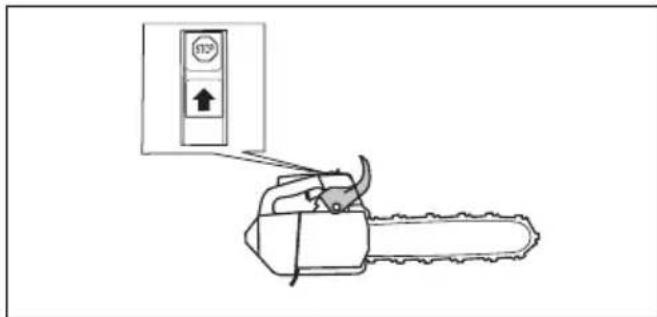

2. Paleidimo / stabdymo jungiklis

3. Informacinė ir įspėjimo lentelė

4. Viršutinė rankena

8. Oro šalinimo siurbliukas

10. Starterio virvės rankena

11. Starterio korpusas

12. Priekinė rankena

13. Grandinės alyvos bakas

14. Pjovimo juostos žvaigždutė

21. Grandinės įtempimo varžtas

22. Gaminio ir serijos numerio plokštelė

23. Grandinės gaudiklis

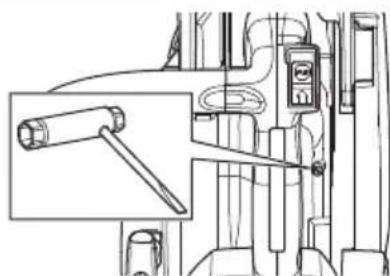

24. Varžtas alyvos siurbliui reguliuoti

31. Uždegimo žvakės antgalis

35. Grandinės įtempimo kaištis

36. Duslintuvo gaubtas

Simboliai ant gaminio Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate. Visuomet dėvėkite patvirtintą apsauginį šalmą, patvirtintas ausų ir akių apsaugos priemones. Šis gaminys atitinka taikomas ES direktyvas. Triukšmo emisija į aplinką atitinka Europos direktyvą 2000/14/EB ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Triukšmo emisijos duomenys nurodyti įrenginio etiketėje ir skyriuje Techniniai duomenys psl.

Grandinės stabdys, įjungtas (dešinėje). Grandinės stabdys, išjungtas (kairėje). Oro šalinimo siurbliukas. Alyvos siurblio reguliavimas. Degalai. Grandinės alyva. Naudodamas grandininį pjūklą dirbantysis privalo laikyti jį abiem rankomis. Niekada nenaudokite grandininio pjūklo laikydami jį tik viena ranka. Niekada neleiskite, kad juostos viršūnė kliudytų kokį daiktą. Įspėjimas! Atatrankos smūgis gali atsirasti, jei juostos viršūnė kliudo kokį daiktą ir sukelia reakciją, dėl kurios juosta metama į viršų ir atgal link naudotojo. Gali rimtai sužaloti. Naudokite atitinkamas rankų ir kojų apsaugas. Šį pjūklą turėtų naudoti tik asmenys, specialiai apmo- kyti atlikti medžių priežiū- ros darbus. Žr. naudojimo instrukciją! Darbinė padėtis. Oro sklendė. yyyywwxxxx Nominalių parametrų plok- štelė su serijos numeriu. yyyy yra pagaminimo me- tai, o ww yra pagaminimo savaitė. Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kai kurių rinkų sertifikavimo reikalavimams. 278 732 - 016 -„Euro V“ standartas PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą. Sauga Saugos ženklų reikšmės Toliau apibrėžiamas signalinių žodžių žymimas pavojus. PERSPĖJIMAS: Gali susižeisti asmenys. PASTABA: Galima sugadinti gaminį. Pasižymėkite: Ši informacija padeda gaminį naudoti saugiau. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Grandininis pjūklas tampa pavojingu darbo įrankiu, jeigu jis naudojamas neatsargiai ar neteisingai, ir gali sunkiai ar net mirtinai sužeisti. Labai svarbu, kad perskaitytumėte ir suprastumėte šias naudojimosi instrukcijas.

• Be gamintojo leidimo jokiu atveju negalima keisti originalios gaminio konstrukcijos. Nenaudokite produkto, kurį galėjo modifikuoti kiti asmenys ir naudokite tik šiam produktui rekomenduojamus priedus. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį.

• Duslintuvo viduje yra chemikalai, kurie gali turėti kancerogeninių medžiagų. Venkite kontakto su šiais elementais, jei duslintuvas yra pažeistas.

• Ilgą laiką įkvepiant variklio išmetamąsias dujas, grandinės tepalo dūmus ir pjuvenas, gali kilti pavojus sveikatai.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Šioje naudojimo instrukcijoje pateikta informacija negali pakeisti profesionalių įgūdžių ir patirties. Jei tam tikroje situacijoje pasijutote nesaugiai, įrenginį išjunkite ir kreipkitės pagalbos į specialistą. Kreipkitės į techninės priežiūros atstovą ar patyrusį grandininio pjūklo naudotoją. Nesistenkite atlikti darbo, jei manote, kad nesate pakankamai kvalifikuotas! Saugos nurodymai dėl darbo PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

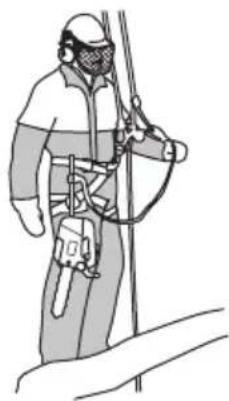

• Šis grandininis pjūklas su viršutine rankena yra skirtas specialiai medžių priežiūrai ir jų operacijoms. Dėl specialaus kompaktiško rankenų dizaino (rankenos yra arti viena kitos), padidėja nesuvaldymo rizika. Dėl šios priežasties su šiais specialiais grandininiais pjūklais medžiuose gali dirbti tik asmenys, kurie yra specialiai apmokyti darbo technikos ir pjovimo, bei turi tinkamus tvirtinimus (keltuvas, virvės, apsauginiai laikymo diržai). Įprasti grandininiai pjūklai (su didesniu atstumu tarp rankenų) rekomenduojami visiems pjovimo darbams ant žemės atlikti.

• Dirbant medžiuose, reikia žinoti specialią pjovimo ir darbo techniką, kurios būtina laikytis, norint sumažinti padidėjusį sužeidimo pavojų. Niekuomet nedirbkite medyje, jei negavote specialaus profesionalaus apmokymo, įskaitant apmokymą apie saugos ir lipimo įrangos (pvz., laikymo diržai, virvės, diržai, kapliukai, kabliai, karabinai ir t.t.) naudojimą.

• Niekada nebandykite sugauti krentančių dalių. Niekada nepjaukite būdami medyje, prisitvirtinę tik viena virve. Visada naudokite dvi pritvirtintas virves.

• Kai leidžiate medžius, tik baigę pjauti iš karto nusiimkite ausines, kad galėtumėte girdėti garsus ir įspėjamuosius signalus.

• Prieš pradėdami naudoti šį produktą turite suprasti, kas yra atatrankos smūgis ir kas jį gali sąlygoti. Instrukcijų ieškokite Informacija apie atatrankos smūgį psl. 286

• Niekada nenaudokite techniškai netvarkingo gaminio. Vykdykite šiame vadove nurodytas tikrinimo, techninės priežiūros ir remonto procedūras. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Instrukcijų ieškokite Techninė priežiūra psl. 291

• Niekada nenaudokite produkto, kur aiškiai matosi degimo žvakės kamštelio ir degimo kabelio pažeidimai. Iškyla kibirkščių atsiradimo pavojus, o tai gali sukelti gaisrą.

279• Niekada nedirbkite gaminiu, jei esate pavargęs, išgėręs alkoholio ar vartojate medikamentus, kurie gali veikti Jūsų regėjimą, nuovoką ar koordinaciją.

• Nenaudokite gaminio prastomis oro sąlygomis, pavyzdžiui, tirštame rūke, lyjant, pučiant stipriam vėjui, stipriai šąlant ir pan. Darbas blogu oru vargina ir dažnai atsiranda kitų pavojų, pvz., apledėjusi žemė, nenuspėjama medžio kritimo kryptis ir pan.

• Netinkama pjovimo įranga ar netinkamas kreipiančiosios juostos / pjovimo grandinės derinys didina atatrankos smūgio pavojų! Naudokite tik rekomenduojamus kreipiančiosios juostos ir pjovimo grandinės derinius bei laikykitės galandimo instrukcijos. Instrukcijų ieškokite Priedai psl. 304

• Niekuomet nebandykite užvesti produkto, tinkamai neuždėję kreipiančiosios juostos, grandinės ir visų gaubtų. Instrukcijų ieškokite Įvadas psl. 284 . Be kreipiančiosios juostos ir grandinės ant produkto, sankaba gali atsilaisvinti ir rimtai sužeisti.

• Niekada neužveskite produkto patalpoje. Variklio išmetamosios dujos gali būti pavojingos.

• Prieš užvesdami pjovimo įrangą, visada apsidairykite ir įsitikinkite, ar ji nepasieks kitų netoliese esančių žmonių ar gyvūnų.

• Atatrankos smūgis bus stipresnis ir pavojingesnis, jei, atatrankos zona netyčia palietus šaką, gretimais esantį medį ar kokį nors kitą daiktą, jūs būsite nesusikaupęs.

• Niekada nenaudokite grandininio pjūklo laikydami jį viena ranka. Valdyti grandininį pjūklą viena ranka nesaugu, galite įsipjauti. Visada laikykite tvirtai suėmę rankenas abiem rankomis.

• Visada tvirtai laikykite grandininį pjūklą už rankenų – dešine ranka už viršutinės ir kaire ranka už priekinės. Pirštais ir nykščiais tvirtai suimkite rankeną. Laikykite pjūklą taip, kaip nurodyta, nesvarbu, ar jūs dešiniarankis, ar kairiarankis. Taip laikant sumažėja atatrankos poveikis, grandininį pjūklą tampa lengviau valdyti. Nepaleiskite rankenų!

• Niekada nenaudokite grandininio pjūklo aukščiau pečių.

• Niekada nenaudokite produkto, jei negalėtumėte prisišaukti pagalbos įvykus nelaimei.

• Kartais atplaišos įstringa sankabos gaubte, todėl pjūklo grandinė užsikerta. Prieš valydami visada sustabdykite variklį.

• Jeigu grandininis pjūklas įstringa įpjovos vietoje: sustabdykite variklį!

• Varikliui dirbant uždaroje arba blogai vėdinamoje patalpoje, galima apsinuodyti anglies monoksidu.

• Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių ir galima sukelti gaisrą. Neužveskite gaminio patalpoje arba greta degių medžiagų.

• Naudokite grandinės stabdį kaip stovėjimo stabdį, kai paleidžiate gaminį ir kai judate nedideliais atstumais. Produktą visada neškite už priekinės rankenos. Taip sumažinamas pavojus, kad naudotoją ar šalia jo esantį žmogų kliudys pjūklo grandinė.

• Ilgalaikė vibracija gali pakenkti silpnesnės sveikatos žmonių kraujo apytakai ir nervų sistemai. Pajutę somatinius negalavimo požymius, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgsėjimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir rankų sąnariuose. Šie požymiai gali labiau paūmėti esant žemai temperatūrai.

732 - 016 -• Naudojant grandininį pjūklą neįmanoma numatyti

visų galimų situacijų. Visada elkitės atsargiai ir vadovaukitės sveiku protu. Neapsiimkite atlikti darbų, kuriems nesate pakankamai kvalifikuotas. Jeigu perskaitę šią instrukciją vis dar nesate tikri, kaip naudoti įrenginį, pasitarkite su tai išmanančiu asmeniu. Nedvejokite ir susisiekite su prekybos atstovu arba Husqvarna, jei iškilo klausimų dėl grandininio pjūklo naudojimo. Mes su malonumu Jums padėsime ir patarsime, kaip naudoti grandininį pjūklą veiksmingai ir saugiai. Užsirašykite į grandininio pjūklo naudojimo mokymo kursus. Jūsų prekybos atstovas, miškininkystės mokykla ar biblioteka Jums suteiks informacijos apie mokymosi medžiagą bei organizuojamus mokymo kursus. Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Daugelis nelaimių su grandininiu pjūklu įvyksta, kai grandininis pjūklas prisiliečia prie naudotojo. Darbo metu būtina dėvėti patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nesuteikia visiškos apsaugos nuo sužeidimų, bet nelaimės atveju sumažina sužeidimų laipsnį. Pardavimo atstovas gali rekomenduoti, kurią įrangą naudoti.

• Drabužiai turi būti prigludę, bet nevaržantys judesių. Reguliariai tinkinkite asmeninių apsauginių priemonių būklę.

• Naudokite patvirtintą apsauginį šalmą.

• Naudokite patvirtintas apsaugines ausines. Ilgalaikis triukšmo poveikis gali nesugrąžinamai pažeisti klausą.

• Naudokite apsauginius akinius ar apsauginį skydelį, kad sumažėtų pavojus susižeisti nuo lekiančių dalelių. Gaminys didele jėga gali išsviesti objektus, pvz., pjuvenas, mažus medienos gabaliukus ir kt. Jie gali rimtai sužeisti, ypač akis.

• Naudokite pirštines su apsauga nuo pjūklo.

• Naudokite kelnes su apsauga nuo pjūklo.

• Nešiokite batus su apsauga nuo pjūklo, plienine nosimi ir padų apsauga nuo slydimo.

• Su savimi visada turėkite pirmosios pagalbos vaistinėlę.

• Žiežirbų pavojus. Turėkite gaisro gesinimo priemonių ir kastuvą, kad galėtumėte apsaugoti mišką nuo gaisro. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.

• Reguliariai tikrinkite apsaugines priemones. Žr. Gaminio saugos įtaisų techninė priežiūra ir apžiūra psl. 293

• Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu. Grandinės stabdys ir priekinė rankos apsauga Jūsų gaminys turi grandinės stabdį, kuris sustabdo pjūklo grandinę, jei kyla atatranka. Grandinės stabdys sumažina nelaimingų atsitikimų pavojų, tačiau tik naudotojas gali jų išvengti. Grandinės stabdys (A) įjungiamas mechaniškai (kaire ranka) arba automatiškai inerciniu stabdžiu. Pastumkite priekinę rankos apsaugą (B) į priekį, kad įjungtumėte grandinės stabdį mechaniškai.

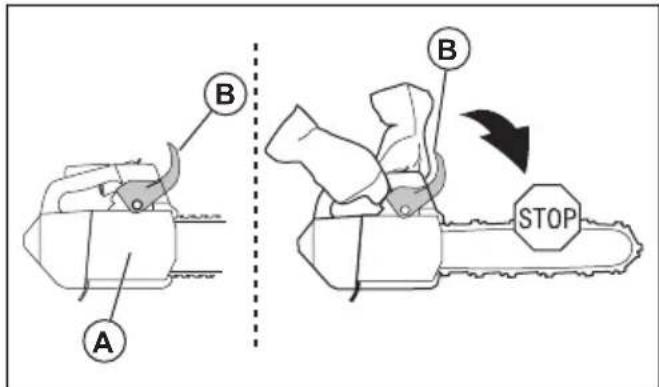

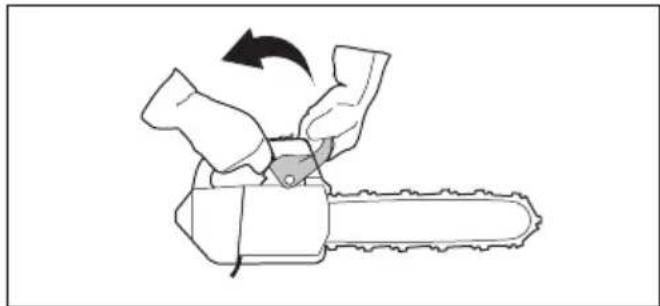

281Pastumkite priekinę rankos apsaugą atgal, kad išjungtumėte grandinės stabdį. Akceleratoriaus gaiduko fiksatorius Akceleratoriaus gaiduko fiksatorius neleidžia netyčia jo įjungti. Jei suimsite rankeną ranka ir paspausite akceleratoriaus gaiduko fiksatorių (A), jis paleis akceleratoriaus gaiduką (B). Atleidus rankeną, tiek akceleratoriaus gaidukas, tiek jo fiksatorius grįžta į pradinę padėtį. ši funkcija užfiksuoja akceleratoriaus gaiduką ties laisvosios eigos greičiu.

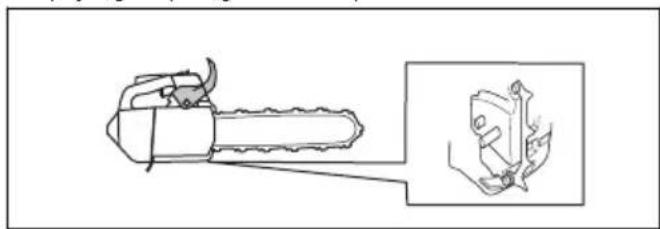

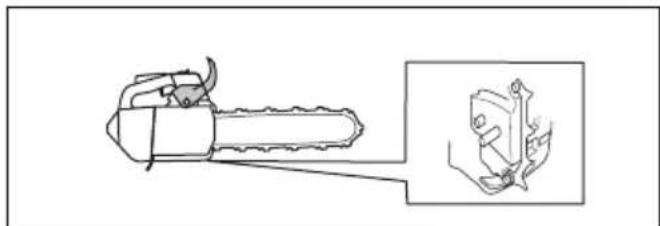

Grandinės gaudiklis Grandinės gaudytuvas pagauna pjūklo grandinę, jei ji sulūžta arba nukrenta. Teisinga pjūklo grandinės įtampa ir tinkama grandinės ir kreipiančiosios juostos priežiūra sumažina nelaimingų atsitikimų riziką. Vibracijos slopinimo sistema Vibracijos slopinimo sistema susilpnina rankenų vibraciją. Vibracijos slopinimo įrenginiai veikia kaip atskyrimas tarp produkto korpuso ir rankenos įrenginio. Žr. Gaminio apžvalga psl. 277 , jei reikia informacijos apie tai, kur jūsų produkte yra vibracijos slopinimo sistema. Paleidimo / stabdymo jungiklis Naudokite paleidimo / stabdymo jungiklį varikliui išjungti. Duslintuvas PERSPĖJIMAS: Dirbant / baigus darbą ir įrenginiui veikiant tuščiąja eiga, duslintuvas labai įkaista. Kyla gaisro pavojus, ypač naudojant produktą netoli degių medžiagų ir (arba) garų. PERSPĖJIMAS: Niekada nenaudokite produkto be duslintuvo arba su netvarkingu duslintuvu. Esant pažeistam duslintuvui gali padidėti triukšmo lygis ir kyla gaisro pavojus. Po ranka turėkite gaisro gesinimo priemonių. Jei savo darbo vietoje privalote turėti kibirkščių gesinimo tinklelį, nenaudokite produkto be jo arba jei jis sulūžęs Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas. Sauso ir karšto oro zonose gaisro pavojus gali padidėti. Laikykitės vietinių reglamentų ir priežiūros instrukcijų. Degalų naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Degalus pilkite ir maišykite tik gerai ventiliuojamoje vietoje (benzinas ir dvitakčiams varikliams skirta alyva).

• Degalai ir degalų garai yra labai degūs ir gali sunkiai sužeisti jų įkvėpus ar kontaktuojant su oda. Todėl būkite atsargūs dirbdami su degalais ir užtikrinkite gerą ventiliaciją.

• Būkite atsargūs su kuru ir alyva. Saugokitės atviros liepsnos ir nekvėpuokite degalų garais.

• Nerūkykite ir nelaikykite karštų daiktų šalia degalų.

• Išjunkite variklį ir prieš pildami kurą leiskite jam keletą minučių atvėsti.

• Pildami kurą, iš lėto atsukite kuro įpylimo angos dangtelį tam, kad palaipsniui išsilygintų galintis bake susidaryti garų spaudimas.

• Supylę kurą, kruopščiai užsukite kuro įpylimo angos dangtelį.

• Niekada nepilkite kuro esant įjungtam produktui.

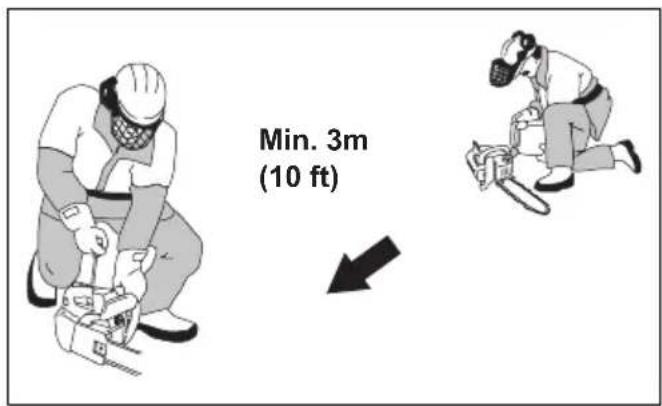

732 - 016 -• Prieš paleisdami produktą visada patraukite jį bent 3

metrus (10 pėd.) nuo degalų pildymo vietos ir degalų talpos. Min. 3m (10 ft) Užpildžius degalai gali kilti situacijų, kai draudžiama užvesti įrenginį:

• Jei ant įrenginio netyčia užpylėte degalų ar grandinės alyvos. Pirmiausia viską švariai nušluostykite ir kuro likučiams leiskite išgaruoti.

• Jei apsipylėte kuru patys ar suliejote savo drabužius. Persirenkite ir nuplaukite tas kūno dalis, ant kurių užlašėjo degalų. Naudokite muilą ir vandenį.

• Jeigu yra degalų nuotėkis iš įrenginio. Reguliariai tikrinkite degalų bako, jo dangtelio ir degalų žarnelių sandarumą. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Atlikite tik tokius priežiūros ir techninės priežiūros darbus, kurie pateikti šiame operatoriaus vadove. Visus kitus aptarnavimo ir remonto darbus leiskite atlikti profesionaliam aptarnavimo personalui.

• Reguliariai atlikite šiame vadove nurodytas saugos patikras, techninės priežiūros ir aptarnavimo procedūras. Reguliari priežiūra prailgina produkto tarnavimo laiką ir sumažina nelaimingų atsitikimų pavojų. Instrukcijų ieškokite Techninė priežiūra psl.

• Jei atlikus priežiūrą nėra patvirtinamos šiame operatoriaus vadove nurodytos saugos patikros, kreipkitės į techninio aptarnavimo atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus. Saugos nurodymai pjovimo įrangai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudokite tik rekomenduojamus kreipiančiosios juostos / pjūklo grandinės derinius ir šlifavimo įrangą. Instrukcijų ieškokite Priedai psl. 304

• Naudodami grandininį pjūklą arba atlikdami jo priežiūrą, mūvėkite apsaugines pirštines. Nejudanti pjūklo grandinė taip pat gali sužaloti.

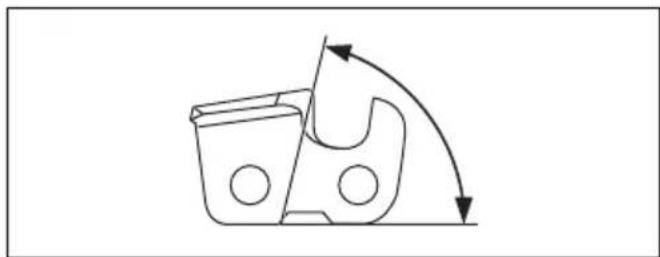

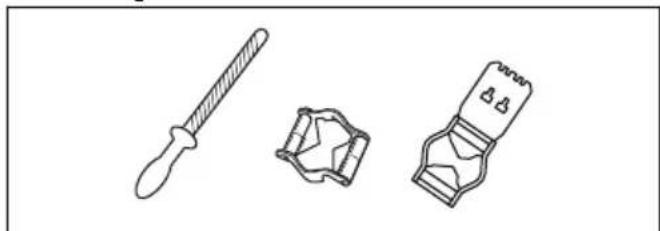

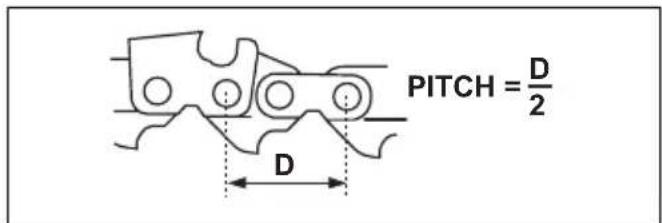

• Pasirūpinkite, kad pjovimo dantukai visada būtų gerai išgaląsti. Laikykitės instrukcijų ir naudokite rekomenduojamą dildės šabloną. Pažeista arba netinkamai pagaląsta pjūklo grandinė padidina nelaimingų atsitikimų pavojų.

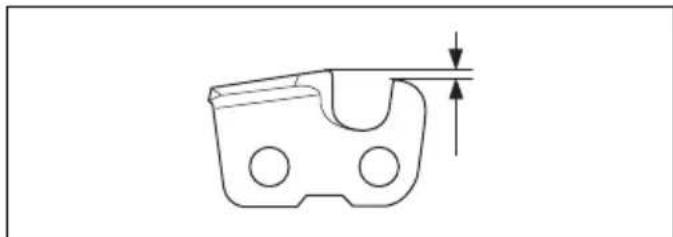

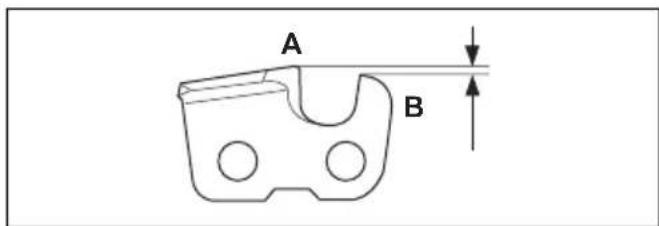

• Tinkamai nustatykite gylio reguliavimo ribotuvą. Laikykitės instrukcijų ir naudokite rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Per didelis gylio ribotuvo nustatymas padidina atatrankos smūgio pavojų.

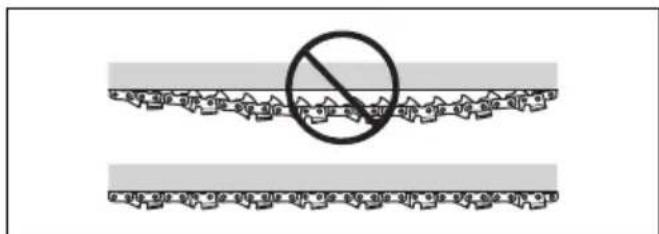

• Įsitikinkite, kad pjūklo grandinė tinkamai įtempta. Jei pjūklo grandinė nėra prigludusi prie kreipiančiosios juostos, ji gali nukristi. Dėl netinkamo pjūklo grandinės įtempimo padidėja kreipiančiosios juostos, pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas. Žr. Pjūklo grandinės įtempimo reguliavimas psl. 299

• Reguliariai atlikite pjovimo įrangos techninę priežiūrą ir tinkamai ją sutepkite. Jei pjūklo grandinė nėra tinkamai sutepta, padidėja kreipiančiosios juostos, pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas.

283Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite ir supraskite skyrių apie saugą. Kreipiančiosios juostos ir pjūklo grandinės surinkimas

1. Išjunkite grandinės stabdį.

2. Atlaisvinkite juostos veržlę ir nuimkite sankabos

dangtį. Pasižymėkite: Jeigu sudėtinga nuimti sankabos dangtį, priveržkite juostos veržlę (-es), įjunkite grandinės stabdį, tada atleiskite. Tinkamai atleidus girdimas spragtelėjimas.

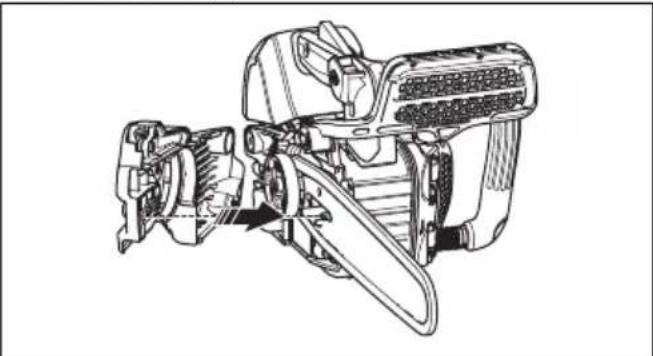

3. Užmaukite kreipiančiąją juostą ant juostos varžto (-

ų). Perstumkite kreipiančiąją juostą į tolimiausią galinę padėtį.

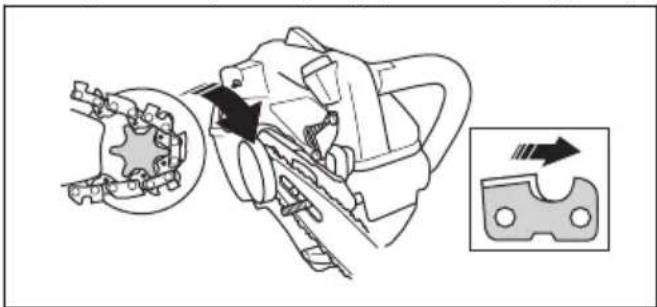

4. Tinkamai sumontuokite pjūklo grandinę ant

varančiosios žvaigždutės ir įstatykite ją į griovelį kreipiančiojoje juostoje. PERSPĖJIMAS: Montuodami grandininį pjūklą visada naudokite apsaugines pirštines.

5. Patikrinkite, ar pjoviklių briaunos viršutinėje

kreipiamosios juostos pusėje yra nukreiptos į priekį.

6. Sulygiuokite angą kreipiančiojoje juostoje su

grandinės reguliavimo kaiščiu ir sumontuokite sankabos dangtį.

7. Pirštais priveržkite juostos veržlę.

8. Priveržkite pjūklo grandinę. Instrukcijų ieškokite

Pjūklo grandinės įtempimo reguliavimas psl. 299

Pasižymėkite: Kai kuriuose modeliuose yra tik viena juostos veržlė. Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Funkcijų patikra prieš įrenginio naudojimą

1. Patikrinkite, ar grandinė veikia tinkamai ir nėra

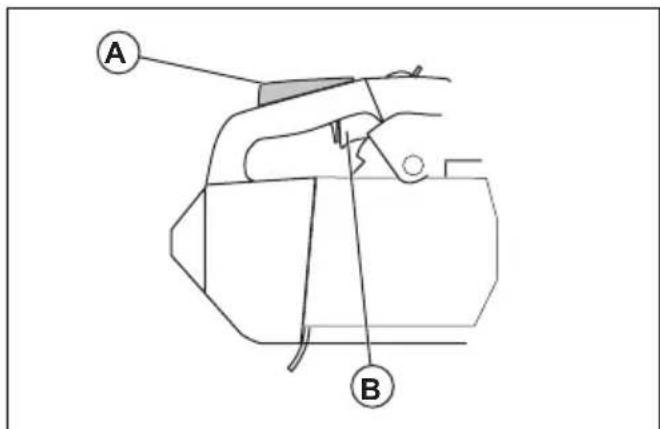

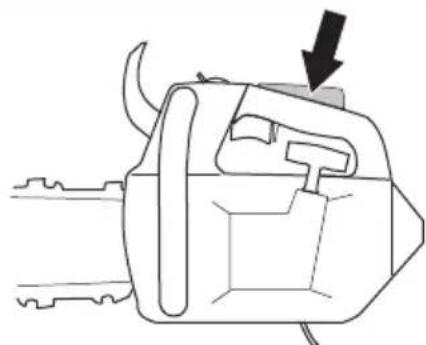

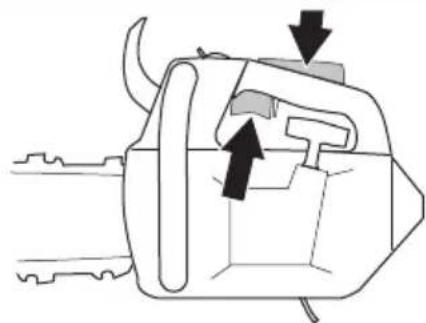

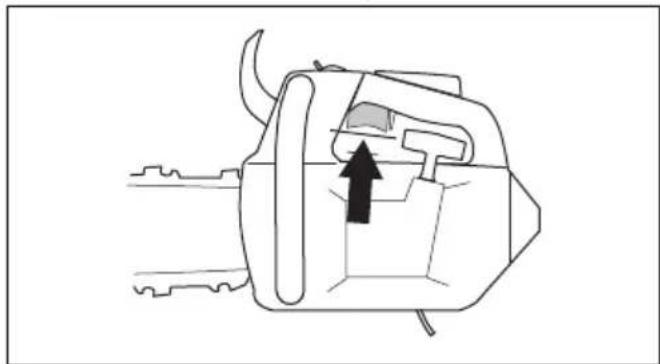

2. Patikrinkite, ar akceleratoriaus gaiduko fiksatorius

veikia tinkamai ir nėra pažeistas.

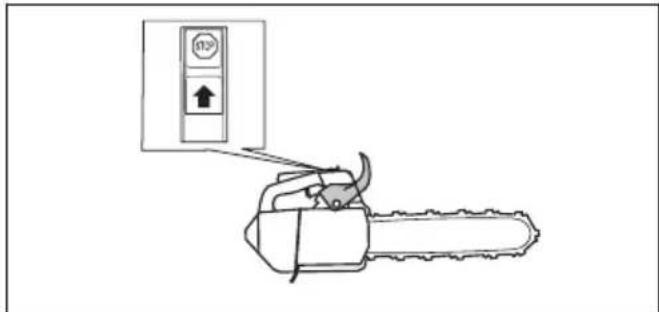

3. Patikrinkite, ar paleidimo / sustabdymo jungiklis

veikia tinkamai ir nėra pažeistas.

4. Įsitikinkite, kad ant rankenų nėra riebalų.

5. Patikrinkite, ar vibracijos slopinimo sistema veikia

tinkamai ir nėra pažeista.

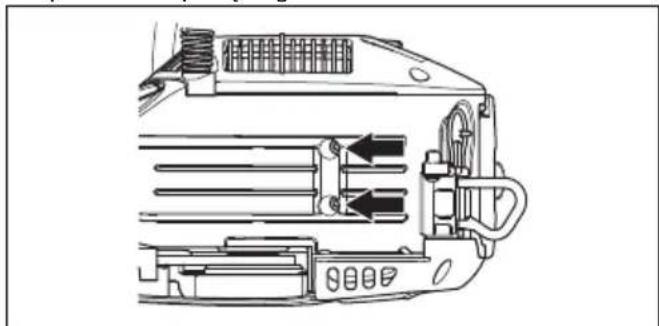

6. Patikrinkite, ar duslintuvas tinkamai pritvirtintas ir

nepažeistos ir jų netrūksta. 284 732 - 016 -8. Įsitikinkite, kad grandinės gaudytuvas tinkamai uždėtas.

9. Įsitikinkite, kad pjūklo grandinės įtempimas teisingas.

Degalai Įrenginys turi dvitaktį variklį. PASTABA: Naudojant netinkamo tipo degalus gali būti sugadintas variklis. Naudokite benzino ir dvitakčių variklių alyvos mišinį. Iš anksto sumaišyti degalai

• Naudokite Husqvarna iš anksto sumaišytus geros kokybės alkilintus degalus, siekdami geriausių rezultatų ir prailginti variklio tarnavimo laiką. Šiuose degaluose palyginti su įprastiniais degalais yra mažiau kenksmingų chemikalų, todėl sumažėja kenksmingų išmetamųjų dujų kiekis. Likučių po degimo kiekis yra mažesnis, naudojant šiuos degalus, todėl variklio komponentai išlieka švaresni. Degalų maišymas Benzinas

• Naudokite kokybišką bešvinį benziną, kurio etanolio koncentracija yra iki 10 %. PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON/87 AKI. Naudojant žemesnio oktaninio skaičiaus degalus gali nesklandžiai veikti variklis, tai pažeis variklį.

• Rekomenduojame naudoti didesnio oktaninio skaičiaus benziną, dirbant su nuolat dideliais variklio sūkiais. Alyva dvitakčiams varikliams

• Siekdami geriausių rezultatų ir našumo, naudokite Husqvarna dvitakčių variklių alyvą.

• Jei negalite gauti Husqvarna dvitakčio variklio alyvos, naudokite geros kokybės dvitakčių variklių alyvą, skirtą oru aušinamiems varikliams Norėdami išsirinkti tinkamą alyvą, kreipkitės į techninio aptarnavimo atstovą. PASTABA: Niekada nenaudokite dvitaktės alyvos, skirtos vandeniu aušinamiems valčių varikliams, dar vadinamos valčių variklių alyva. Nenaudokite alyvos, skirtos keturtakčiams varikliams. Degalų ir dvitakčių variklių alyvos maišymas Benzinas, litrais Dvitakčio vari- klio alyva, li- trais 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 PASTABA: Maišant nedidelius degalų kiekius, nedidelė paklaida gali stipriai pakeisti mišinio santykį. Kruopščiai pamatuokite alyvos kiekį, kad gautumėte tinkamą mišinį.

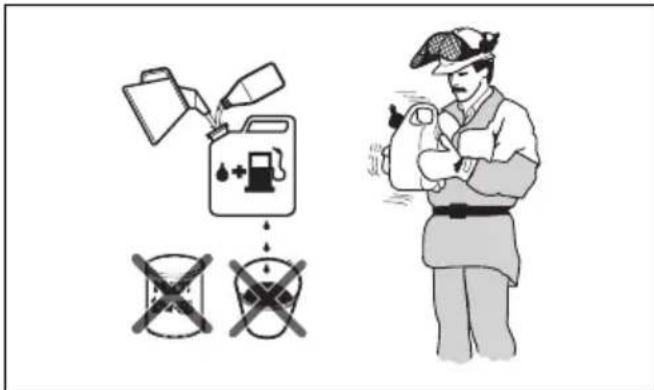

1. Pripildykite puse kiekio degalų švarioje talpykloje

2. Supilkite visą alyvos kiekį.

3. Suplakite degalų mišinį.

4. Tada supilkite likusią benzino dalį į talpyklą.

5. Kruopščiai suplakite degalų mišinį.

PASTABA: Nesumaišykite degalų ilgesniam nei 1 mėnesio laikotarpiui.

732 - 016 - 285Kuro bakelio užpildymas

1. Nuvalykite sritį aplink kuro bakelio dangtelį.

2. Papurtykite talpyklą, kad degalai gerai susimaišytų.

3. Nuimkite degalų bako dangtelį ir užpildykite degalų

4. Stipriai užsukite degalų bakelio dangtelį.

5. Prieš paleisdami gaminį visada patraukite jį 3

metrus / 10 pėdų nuo degalų pildymo vietos ir degalų talpyklos. Pasižymėkite: Norėdami sužinoti, kur yra kuro bakelis jūsų gaminyje, žr. Gaminio apžvalga psl. 277

• Per pirmas 10 naudojimo valandų ilgą laiką nespauskite akceleratoriaus iki galo be apkrovos. Tinkamos grandinės alyvos naudojimas PERSPĖJIMAS: Nenaudokite panaudotos alyvos, kuri gali pakenkti jums ir aplinkai. Dėl panaudotos alyvos gali sugesti alyvos siurblys, kreipiančioji juosta ir pjūklo grandinė. PERSPĖJIMAS: Pjūklo grandinė trūkti, jeigu pjovimo įrangos tepimas nepakankamas. Rimto ar mirtino sužeidimo pavojus operatoriui. PERSPĖJIMAS: Šis gaminys turi funkciją, kuri užtikrina, kad degalai baigtųsi anksčiau nei grandinės alyva. Kad funkcija veiktų tinkamai, naudokite tinkamą grandinės alyvą. Rinkdamiesi grandinės alyvą, kreipkitės į savo techninės priežiūros atstovą.

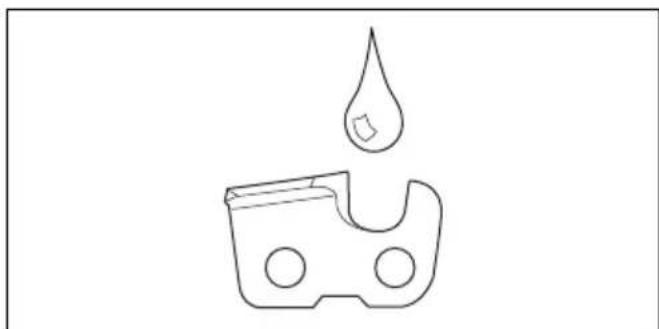

• Naudokite Husqvarna grandinės alyvą, kad užtikrintumėte maksimalią grandinės eksploatavimo trukmę ir išvengtumėte neigiamo poveikio aplinkai. Jei Husqvarna grandinės alyvos nėra, rekomenduojame naudoti standartinę grandinės alyvą.

• Naudokite gerai su pjūklo grandine sukimbančią grandinės alyvą.

• Naudokite tinkamo klampumo diapazono grandinės alyvą, atsižvelgdami į oro temperatūrą. PASTABA: Jeigu alyva tampa per skysta, ji baigsis prieš pasibaigiant degalams. Kai temperatūra nukrinta žemiau 0 °C / 32 °F, kai kurios grandinės alyvos tampa per tirštos, dėl to gali sugesti alyvos siurblio komponentai.

• Naudokite rekomenduojamą pjovimo įrangą. Žr. Priedai psl. 304

• Nuimkite grandinės alyvos bakelio dangtelį.

• Užpildykite grandinės alyvos bakelį grandinės alyva.

• Atsargiai uždėkite dangtelį. Pasižymėkite: Norėdami sužinoti, kur yra grandinės alyvos bakelis jūsų gaminyje, žr. Gaminio apžvalga psl.

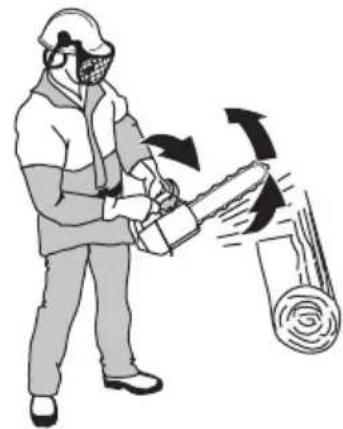

Informacija apie atatrankos smūgį PERSPĖJIMAS: Atatrankos smūgis gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Norėdami sumažinti pavojų, turite išmanyti atatrankos smūgio priežastis ir žinoti, kaip jų išvengti. Atatrankos smūgis įvyksta kreipiančiosios juostos atatrankos zona palietus kokį nors objektą. Atatranka gali įvykti staiga ir su didele jėga, kuri išmeta produktą operatoriaus kryptimi. Atatrankos smūgis visada įvyksta kreipiančiosios juostos pjovimo plokštumoje. Paprastai produktas išmetamas link operatoriaus, tačiau jis gali judėti ir į kitą pusę.

732 - 016 -Judėjimo kryptis priklauso nuo to, kaip naudojate

produktą atatrankos metu. Mažesnis galo skersmuo sumažina atatrankos smūgio jėgą. Naudokite silpno atatrankos smūgio pjūklo grandinę, norėdami sumažinti atatrankos smūgio poveikį. Neleiskite atatrankos sričiai paliesti objekto. PERSPĖJIMAS: Jokia pjūklo grandinė negali visiškai apsaugoti nuo atatrankos smūgio. Visada laikykitės instrukcijų. Bendrieji klausimai apie atatranką

• Ar atatrankos smūgio atveju, ranka visada įjungia grandinės stabdį? Ne. Priekinę rankos apsaugą reikia paspausti naudojant šiek tiek jėgos. Jei paspausite per silpnai, grandinės stabdys neįsijungs. Be to, dirbant būtina stabiliai abiem rankomis laikyti gaminį už rankenų. Įvykus atatrankos smūgiui, gali būti, kad grandinės stabdys nesustabdys pjūklo grandinės, kol ši palies jus. Be to, kai kuriose padėtyse ranka negali paliesti priekinės rankos apsaugos, kad įjungtų grandinės stabdį. Pavyzdžiui, genint.

• Ar inercinis stabdys visada įjungia grandinės stabdį? Ne. Visų pirma, grandinės stabdys privalo veikti tinkamai. Instrukcijas, kaip patikrinti grandinės stabdį, žr. Grandinės stabdžio patikra psl. 293 Rekomenduojame tai atlikti kiekvieną kartą prieš naudojant gaminį. Visų antra, atatrankos smūgio jėga turi būti didelė, kad įjungtų grandinės stabdį. Jei grandinės stabdys per jautrus, jis gali suveikti intensyvaus naudojimo metu.

• Ar grandinės stabdys visada apsaugos nuo sužalojimų atatrankos atveju? Ne. Grandinės stabdys turi veikti tinkamai, kad teiktų apsaugą. Be to, grandinės stabdys turi būti įjungtas atatrankos atveju, kad sustabdytų pjūklo grandinę. Jei esate prie kreipiančiosios juostos, gali būti, kad grandinės stabdys nespės sustabdyti grandinės, kol ši prisilies prie jūsų. PERSPĖJIMAS: Apsisaugoti nuo atatrankos galima tik savo pastangų ir tinkamo darbo technikos pagalba. Gaminio paleidimas Pasiruošimas užvesti šaltą variklį PERSPĖJIMAS: Užvedant pjūklą, grandinės stabdys turi būti įjungtas, norint sumažinti sužeidimo riziką.

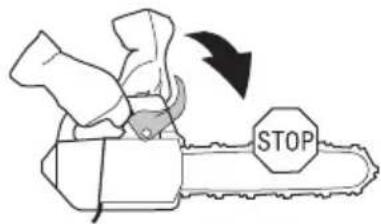

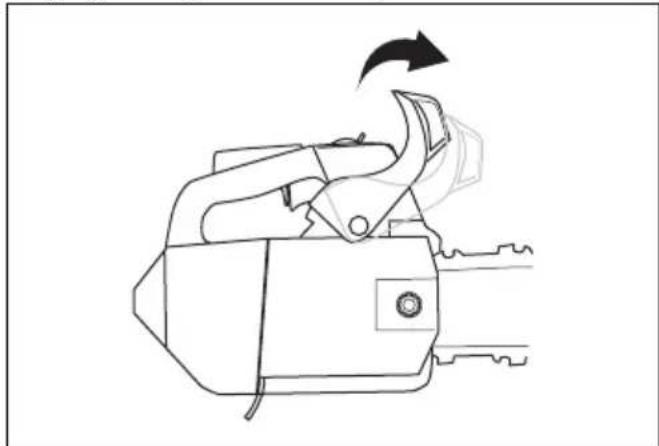

1. Pastumkite priekinę rankos apsaugą į priekį, kad

įjungtumėte grandinės stabdį.

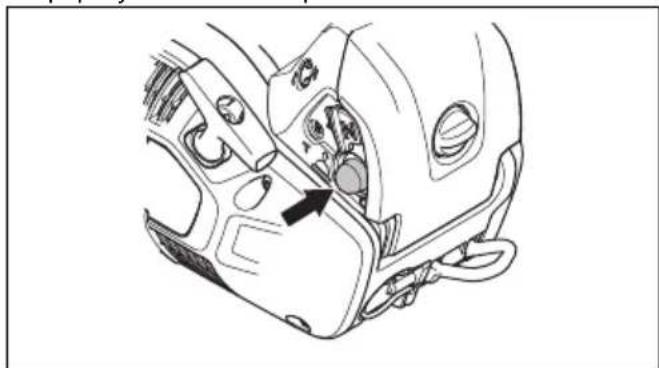

2. Paspauskite oro išleidimo pūslelę apie 6 kartus arba

kol degalai užpildys pūslelę. Nebūtina visiškai pripildyti oro išleidimo pūslelės.

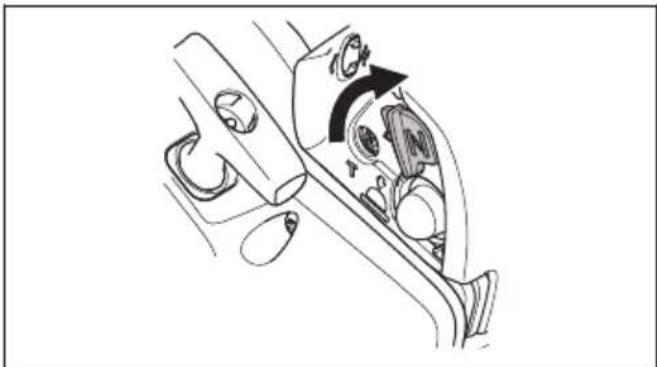

3. Nustatykite oro sklendę į uždarytą padėtį.

4. Tolimesnių instrukcijų ieškokite

287Pasiruošimas užvesti šiltą variklį PERSPĖJIMAS: Užvedant pjūklą, grandinės stabdys turi būti įjungtas, norint sumažinti sužeidimo riziką.

1. Pastumkite priekinę rankos apsaugą į priekį, kad

įjungtumėte grandinės stabdį.

2. Paspauskite oro išleidimo pūslelę maždaug 6 kartus

arba kol degalai užpildys pūslelę. Nebūtina visiškai pripildyti oro išleidimo pūslelės.

3. Perkelkite oro sklendę į uždarytą padėtį, tada

tiesiogiai į darbinę padėtį.

4. Tolimesnių instrukcijų ieškokite

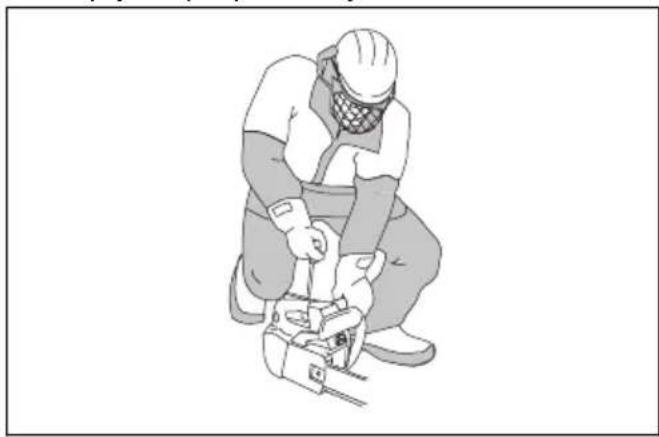

Gaminio paleidimas PERSPĖJIMAS: Paleidžiant gaminį, jūsų pėdos turi būti stabilioje padėtyje. PERSPĖJIMAS: Jei pjūklo grandinė sukasi laisvosios eigos greičiu, kreipkitės į techninio aptarnavimo atstovą ir nenaudokite produkto.

1. Padėkite produktą ant žemės.

2. Uždėkite kairiąją ranką ant priekinės rankenos.

3. Uždėkite kelį ant viršutinės rankenos galinės dalies.

4. Lėtai traukite starterio virvės rankenėlę dešine ranka,

kol pajusite pasipriešinimą. PERSPĖJIMAS: Nevyniokite starterio lynelio sau ant rankos. PASTABA: Netraukite starterio virvės iki galo ir nepaleiskite jos rankenėlės. a) Užvedant produktą su šaltu varikliu, traukite starterio virvės rankenėlę, kol variklyje įvyks degimas. Pasižymėkite: Degimą variklyje padės nustatyti „puf“ garsas. b) Nustatykite oro sklendės rankenėlę į uždarytos oro sklendės padėtį.

5. Traukykite starterio virvės rankenėlę, kol variklis

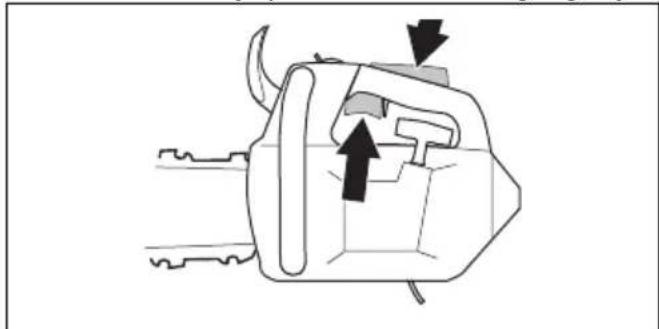

6. Greitai išjunkite akceleratoriaus gaiduko fiksatorių,

norėdami nustatyti produkto laisvosios eigos greitį.

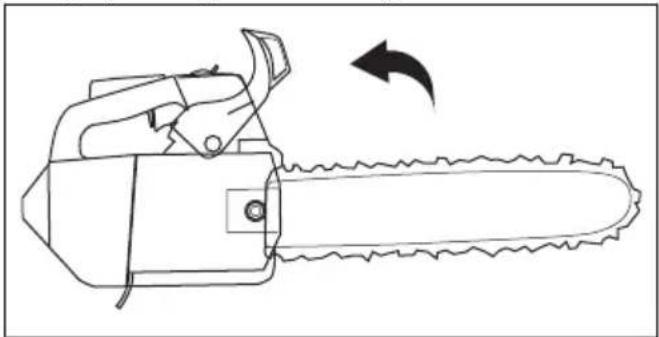

732 - 016 -7. Perkelkite priekinę rankos apsaugą atgal, kad

išjungtumėte grandinės stabdį.

8. Naudokitės gaminiu.

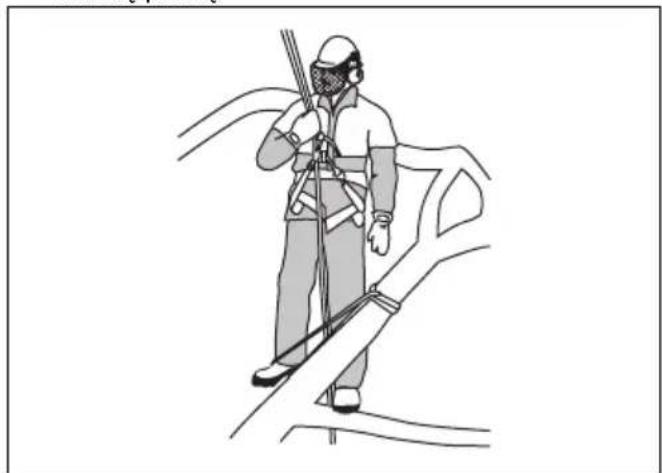

Produkto paleidimas medyje Pasižymėkite: Prieš paleisdami produktą įsitikinkite, kad turite pakankamai degalų.

1. Įjunkite grandinės stabdį.

2. Paleisdami produktą, laikykite jį kairėje arba dešinėje

savo kūno pusėje. a) Jei laikote produktą kairėje pusėje, uždėkite kairiąją ranką ant priekinės rankenos. Laikykite starterio virvės rankenėlę dešine ranka ir užvesdami produktą patraukite jį tolyn nuo savo kūno. b) Jei laikote produktą dešinėje pusėje, uždėkite dešiniąją ranką ant vienos iš dviejų rankenų. Laikykite starterio virvės rankenėlę kaire ranka ir užvesdami produktą patraukite jį tolyn nuo savo kūno. Gaminio sustabdymas

1. Paspauskite paleidimo / išjungimo jungiklį į padėtį

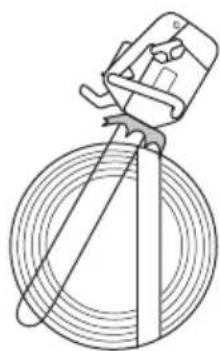

STOP. Informacija apie darbo techniką PERSPĖJIMAS: Šioje naudojimo instrukcijoje pateikta su darbo technika susijusi informacija nėra pakankama apmokymams apie šio produkto naudojimą. Šį produktą naudokite tik jei esate tinkamai apmokyti medžių priežiūros. Naudojant be tinkamo apmokymo gali būti rimtai ar net mirtinai sužalotas operatorius ar kiti žmonės.

• Pjaukite maksimaliu akceleratoriumi, o kaskart perpjovę iškart sumažinkite greitį iki tuščiosios eigos greičio. PASTABA: Jei variklis ilgą laiką veiks maksimaliu akceleratoriumi be apkrovos, galite jį pažeisti.

• Pjaudami įstatykite spygliuotą buferį į kamieną ir naudokite jį kaip svertą. Pasižymėkite: Ne visi modeliai turi spygliuotą buferį. Dėl išsamesnės informacijos prašome kreiptis į savo techninės priežiūros atstovą. Traukimo taktas ir stūmimo taktas Produktu galite pjauti medį 2 skirtingose padėtyse.

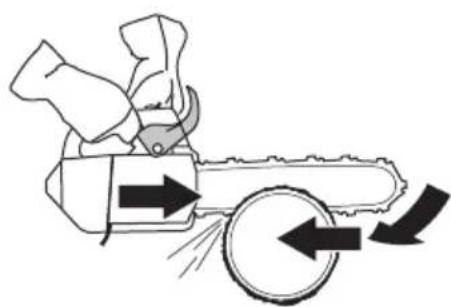

• Kaip pjauti traukiamuoju judesiu, kai pjaunate kreipiančiosios juostos apačia. Pjūklo grandinė traukiama per medį pjaunant. Šioje padėtyje galite geriau valdyti gaminį ir atatrankos zonos padėtį.

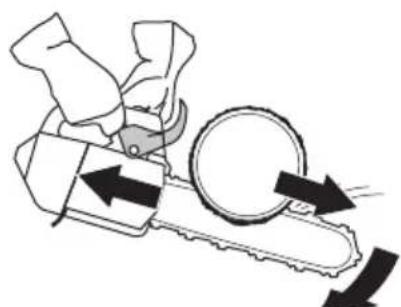

• Kaip pjauti stumiančia grandine, kai pjaunate kreipiančiosios juostos viršumi. Pjūklo grandinė stumia gaminį operatoriaus kryptimi.

289PERSPĖJIMAS: Jei pjūklo grandinė įstringa kamiene, gaminys gali būti stumtelėtas į jus. Laikykite produktą tvirtai ir įsitikinkite, kad kreipiančiosios juostos atatrankos smūgio zona neliečia medžio ir nesukelia atatrankos smūgio. Gaminio parengimas naudoti medyje Operatorius ant žemės Jei esate operatorius ant žemės, atlikite šiuos veiksmus.

1. Patikrinkite gaminį.

2. Užpildykite kuro ir grandinės alyvos bakelius.

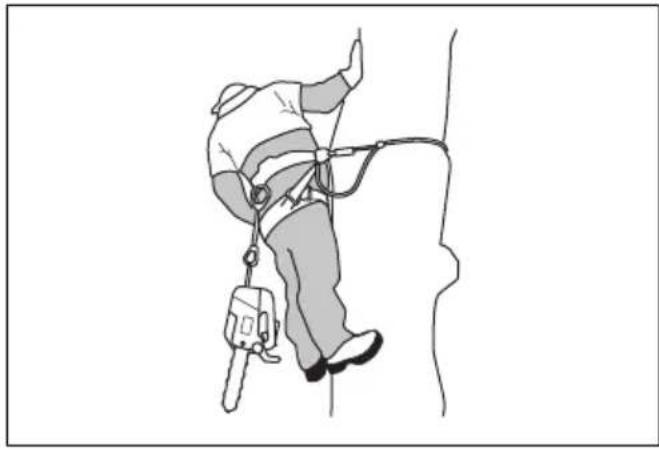

3. Prijunkite patvirtinto apsauginio diržo galą prie virvės

kilpelės. Pasižymėkite: Apsauginis diržas užtikrina, kad gaminys nesitrenktų į žemę, jei kristų.

4. Patikrinkite, ar kitame apsauginio diržo gale yra

5. Paleiskite gaminį ir leiskite jam įšilti.

6. Sustabdykite gaminį.

7. Įjunkite grandinės stabdį.

8. Pakelkite gaminį iki operatoriaus medyje, naudodami

kėlimo įrankius. PERSPĖJIMAS: Įsitikinkite, kad gaminys yra saugiai pritvirtintas, kai keliate jį operatoriui medyje. Operatorius medyje Jei esate operatorius medyje, vykdykite šias instrukcijas.

1. Prieš atjungdami apsauginę virvę nuo kėlimo įrankių,

privalote pritvirtinti gaminį prie laikymo diržų. Pritvirtinkite gaminį prie laikymo diržų, naudodami diržo kilpelę arba plieninį žiedą ant apsauginės virvės. PERSPĖJIMAS: Pritvirtinkite apsauginę virvę prie vieno iš rekomenduojamų laikymo diržų tvirtinimo taškų. PERSPĖJIMAS: Jeigu apsauginę virvę naudojate tik gaminiui pritvirtinti prie laikymo diržų, nuleiskite gaminį su apsaugine virve visiškai žemyn. Nepaleiskite gaminio būdami aukštai.

2. Laisvąjį apsauginės virvės galą patvirtintais

karabinais pritvirtinkite prie laikymo diržų vieno iš tvirtinimo taškų. Tai yra pagrindinis tvirtinimo taškas. PASTABA: Apsauginę virvę reikia tvirtinti tik prie virvės kilpelės.

3. Užimkite stabilią ir saugią padėtį, kad galėtumėte

4. Atjunkite gaminį nuo antrinio tvirtinimo taško,

paleiskite gaminį ir atlikite pjūvį.

5. Baigę pjauti iš karto įjunkite grandinės stabdį.

6. Sustabdykite gaminį ir pritvirtinkite prie antrinio

tvirtinimo taško. Produkto naudojimas medyje PERSPĖJIMAS: Daugiausia nelaimingų atsitikimų nutinka dėl to, kad operatorius negali visiškai valdyti gaminio ar darbinės padėties.

• Išlaikykite saugią darbinę padėtį.

• Horizontalias dalis pjaukite klubų aukštyje, o vertikalias dalis – saulės rezginio aukštyje.

• Laikykite įrenginį abiem rankomis.

732 - 016 -• Įsitikinkite, kad jūsų pėdos stovi stabiliai, ir pjaudami

vertikalias šakas palaikykite mažą šoninę jėgą. Valdykite apsaugines virves per skirtingas įtvirtinimo vietas, kad išvengtumėte šoninių jėgų arba jų poveikio padidėjimo. Taip pat galite naudoti reguliuojamą diržą, pritvirtintą tiesiai prie laikymo diržų kitoje tvirtinimo vietoje.

• Naudokitės pėdų kilpa, kad išlaikytumėte saugią darbinę padėtį.

• Reguliariai patikrinkite laikymo diržus, diržą ir virves.

• Jei turite lipti su produktu, pritvirtinkite produktą prie laikymo diržų galinio tvirtinimo taško. Galinis tvirtinimo taškas užtikrins, kad gaminys neužklius už lipimo priemonių, o svoris bus prilaikomas centrine atrama iš nugaros apatinės dalies. PERSPĖJIMAS: Nuleisdami produktą ant diržo, turite įjungti grandinės stabdį. Įstrigusio gaminio atlaisvinimas

1. Sustabdykite gaminį.

2. Saugiai pritvirtinkite gaminį prie įpjovimo medyje

vidinės pusės, prie kamieno šono ar atskiru tvirtinimu.

3. Atsargiai ištraukite pjūklą iš įpjovos, keik reikia,

keldami šaką. PERSPĖJIMAS: Nebandykite ištraukti gaminio. Rimto sužeidimo pavojus.

4. Jei reikia, gaminiui atlaisvinti naudokite rankinį pjūklą

ar kitą grandininį pjūklą. Įpjaukite šaką mažiausiai 30 cm / 12 col. nuo įstrigusio gaminio. Įpjaukite išorinę pusę įstrigusio gaminio atžvilgiu. Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš prižiūrėdami produktą, perskaitykite ir supraskite saugos skyrių. Priežiūros grafikas Kasdienė techninė priežiūra Savaitinė techninė priežiūra Mėnesinė techninė priežiūra Nuvalykite gamino išorines dalis ir įsi- tikinkite, kad rankenos nesuteptos alyva. Išvalykite aušinimo sistemą. Žr. Auši- nimo sistemos valymas psl. 301

Patikrinkite stabdžio juostą. Žr. Stab- džio juostos patikra psl. 293

732 - 016 - 291Kasdienė techninė priežiūra Savaitinė techninė priežiūra Mėnesinė techninė priežiūra

Patikrinkite akceleratoriaus gaiduką ir akceleratoriaus gaiduko fiksatorių. Žr. Akceleratoriaus gaiduko ir jo fiksato- riaus patikra psl. 293

Patikrinkite starterį, starterio lynelį ir atmetamąją spyruoklę. Patikrinkite sankabos centrą, sanka- bos būgnelį ir sankabos spyruoklę. Įsitikinkite, kad nepažeisti vibracijos slopintuvai. Sutepkite adatinį guolį. Žr. Adatinio guolio tepimas psl. 300

Išvalykite žvakę. Žr. Žvakės patikra psl. 296

Išvalykite ir patikrinkite grandinės stabdį. Žr. Grandinės stabdžio patikra psl. 293

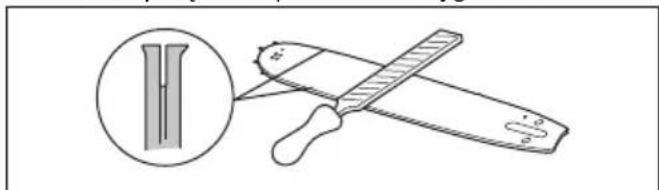

Pašalinkite ant kreipiančiosios juo- stos briaunų susidariusius nelygu- mus. Žr. Norint patikrinti kreipiančiąją juostą psl. 300

Nuvalykite išorines karbiuratoriaus dalis. Patikrinkite grandinės gaudytuvą. Žr. Grandinės gaudytuvo patikra psl.

Išvalykite arba pakeiskite duslintuvo kibirkščių gesinimo tinklelį. Patikrinkite kuro filtrą ir kuro žarnelę. Jei reikia, pakeiskite. Pasukite kreipiančiąją juostą, pati- krinkite tepimo skylę ir išvalykite krei- piančiosios juostos griovelį. Žr. Norint patikrinti kreipiančiąją juostą psl. 300

Nuvalykite karbiuratoriaus zoną. Patikrinkite visus laidus ir jungtis. Įsitikinkite, kad kreipiančioji juosta ir pjūklo grandinė gauna pakankamai alyvos. Išvalykite arba pakeiskite oro filtrą. Žr. Oro filtro valymas psl. 296

Ištuštinkite kuro bakelį. Norint patikrinti pjūklo grandinės tepi- mą Žr. Pjovimo įrangos patikrinimas psl. 300

Išvalykite trapus tarp cilindro plokšte- lių. Ištuštinkite alyvos bakelį. Pagaląskite pjūklo grandinę ir pati- krinkite jos įtempimą. Žr. Pjūklo gran- dinės galandimas psl. 296

Patikrinkite grandinės varančiąją žvaigždutę. Žr. Pentino tipo žvaigž- dutės patikra psl. 300

Nuvalykite starterio oro įsiurbimo an- gą. Patikrinkite, ar veržlės ir varžtai yra priveržti. Patikrinkite stabdymo jungiklį. Žr. Pa- leidimo / išjungimo jungiklio patikra psl. 294

Patikrinkite, ar nėra kuro nutekėjimo iš variklio, bako ar kuro žarnelių. Patikrinkite, ar pjūklo grandinė nesi- suka, kai variklis veikia tuščiąja eiga. Įsitikinkite, kad duslintuvas pritvirtin- tas tinkamai, nepažeistas ir netrūksta jokių duslintuvo dalių. 292 732 - 016 -Gaminio saugos įtaisų techninė priežiūra ir apžiūra Stabdžio juostos patikra

1. Šepečiu nuvalykite pjuvenas, dervas ir nešvarumus

nuo grandinės stabdžio ir sankabos būgno. Dulkės ir nusidėvėjimas gali susilpninti stabdžio funkciją.

2. Patikrinkite stabdžio juostą. Ploniausioje vietoje

stabdžio juosta turi būti bent 0,6 mm / 0,024 col. storio. Priekinės rankos apsaugos patikra

1. Patikrinkite, ar priekinė rankos apsauga neįskilusi,

neįtrūkusi ar kitaip nepažeista.

2. Įsitikinkite, kad priekinė rankos apsauga juda laisvai

ir yra saugiai prijungta prie sankabos dangčio. Grandinės stabdžio patikra

1. Paleiskite gaminį. Instrukcijų ieškokite

PERSPĖJIMAS: Patikrinkite, ar pjūklo grandinė neliečia žemės ar kokio kito daikto.

2. Tvirtai laikykite gaminį.

PERSPĖJIMAS: Patikrinkite, ar pjūklo grandinė neliečia žemės ar kokio kito daikto.

3. Naudokite maksimalų akceleratorių ir pakreipkite

kairįjį riešą link priekinės rankos apsaugos, kad įjungtumėte grandinės stabdį. Pjūklo grandinė turi akimirksniu sustoti. PERSPĖJIMAS: Įjungdami grandinės stabdį, nepaleiskite priekinės rankenos. Akceleratoriaus gaiduko ir jo fiksatoriaus patikra

1. Patikrinkite, ar akceleratoriaus gaidukas ir jo

fiksatorius laisvai junginėjasi ir ar gerai veikia jų spyruoklių sistema.

2. Paspauskite akceleratoriaus gaiduko fiksatorių ir

įsitikinkite, kad atleidus jis grįžta į savo pradinę padėtį.

2933. Patikrinkite, ar veikiant laisvąja eiga akceleratoriaus gaidukas yra fiksuotas tuščiosios eigos padėtyje, kai akceleratoriaus blokatorius yra atleistas.

4. Paleiskite grandininį pjūklą ir stipriai spustelkite

5. Atleiskite akceleratoriaus gaiduką ir įsitikinkite, kad

grandinė sustoja ir daugiau nesisuka. PERSPĖJIMAS: Jei pjūklo grandinė sukasi, kai akceleratoriaus gaidukas yra laisvų apsukų padėtyje, susisiekite su techninės priežiūros atstovu. Grandinės gaudytuvo patikra

1. Įsitikinkite, kad grandinės gaudytuvas nepažeistas.

2. Įsitikinkite, kad grandinės gaudytuvas stabilus ir

prijungtas prie gaminio korpuso. Vibracijos slopinimo sistemos patikra

1. Įsitikinkite, kad vibracijų slopinimo įrenginiuose nėra

įtrūkimų arba deformacijų.

2. Patikrinkite, ar antivibracinės sistemos detalės yra

tinkamai pritvirtintos prie variklio ir rankenų. Žr. Gaminio apžvalga psl. 277 , jei reikia informacijos apie tai, kur jūsų produkte yra vibracijos slopinimo sistema. Paleidimo / išjungimo jungiklio patikra

1. Paleiskite variklį.

2. Paspauskite paleidimo / išjungimo jungiklį į padėtį

STOP. Variklis turi sustoti. Duslintuvo patikra

1. Įsitikinkite, kad duslintuvas nepažeistas.

2. Pasirūpinkite, kad duslintuvas būtų tinkamai

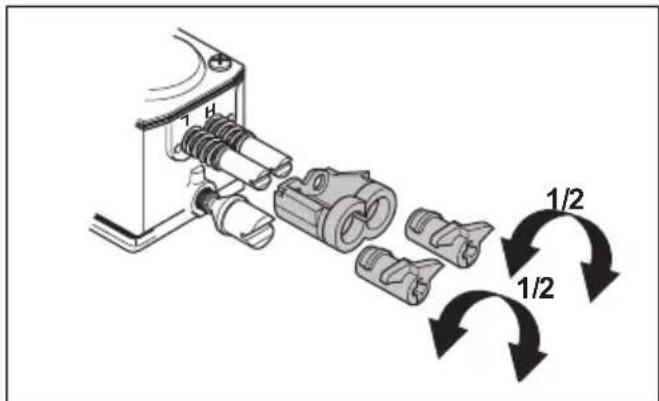

pritvirtintas prie įrenginio. Karbiuratoriaus reguliavimas Dėl aplinkosaugos ir emisijų įstatymų, produkto karbiuratoriaus reguliavimo varžtų reguliavimas apribotas. Tai sumažina jūsų gaminio išmetamų kenksmingų dujų kiekį. Reguliavimo varžtus galite pasukti daugiausiai ½ apsisukimo. 1/2 1/2

Pagrindiniai reguliavimai ir pradinis naudojimas Pagrindiniai karbiuratoriaus reguliavimai atliekami gamykloje. Rekomenduojamo tuščiosios eigos greičio ieškokite Techniniai duomenys psl. 303

PASTABA: Pirmąsias 10 darbo valandų neleiskite gaminiui veikti per dideliu greičiu. 294 732 - 016 -PASTABA: Jei pjūklo grandinė sukasi tuščiosios eigos greičiu, sukite tuščiosios eigos greičio varžtą prieš laikrodžio rodyklę, kol pjūklo grandinė sustos. Žemų apsukų adatos (L) reguliavimas

• Sukite žemų apsukų adatą pagal laikrodžio rodyklę iki galo. Pasižymėkite: Jei produktas silpnai greitėja arba tuščiosios eigos greitis neteisingas, pasukite žemų apsukų adatą prieš laikrodžio rodyklę. Sukite žemų apsukų adatą, kol greitėjimas ir tuščiosios eigos greitis taps tinkami. Tuščiosios eigos greičio varžto (T) reguliavimas

1. Paleiskite gaminį.

2. Sukite laisvosios eigos varžtą pagal laikrodžio

rodyklę, kol pjūklo grandinė pradės suktis.

3. Sukite laisvosios eigos varžtą prieš laikrodžio

rodyklę, kol pjūklo grandinė sustos. Pasižymėkite: Greitis tuščiąja eiga teisingai sureguliuotas tuomet, kai variklis tinkamai veikia visose padėtyse. Laisvosios eigos greitis turi būti saugiai mažesnis už greitį, ties kuriuo pjūklo grandinė pradeda suktis. PERSPĖJIMAS: Jeigu pjūklo grandinė nesustoja, kai sukate tuščiosios eigos greičio varžtą, kreipkitės į artimiausią techninės priežiūros atstovą. Nenaudokite gaminio, kol jis nėra tinkamai sureguliuotas. Aukštų apsukų adatos (H) reguliavimas Gamykloje variklis sureguliuojamas veikti jūros lygyje. Didesniame aukštyje, esant kitokioms oro sąlygoms arba temperatūrai, gali prireikti sureguliuoti aukštų apsukų adatą.

• Norėdami reguliuoti, pasukite aukštų apsukų adatą. PASTABA: Nesukite aukštų apsukų adatos už reguliavimo ribos. Taip galima pažeisti stūmoklį ir cilindrą. Patikrinimas, ar karbiuratorius tinkamai sureguliuotas

• Įsitikinkite, kad produkto greitėjimo pajėgumas tinkamas.

• Trumpai įsitikinkite, kad produktas veikia 4 ciklais, maksimaliai nuspaudus akceleratorių.

• Įsitikinkite, kad varikliui veikiant laisvąja eiga, pjūklo grandinė nesisuka.

• Jei produktą sunku paleisti arba jis silpnai greitėja, sureguliuokite žemų ir aukštų apsukų adatas. PASTABA: Netinkamas reguliavimas gali pažeisti variklį. Nutrūkusios arba nusidėvėjusios starterio virvės keitimas

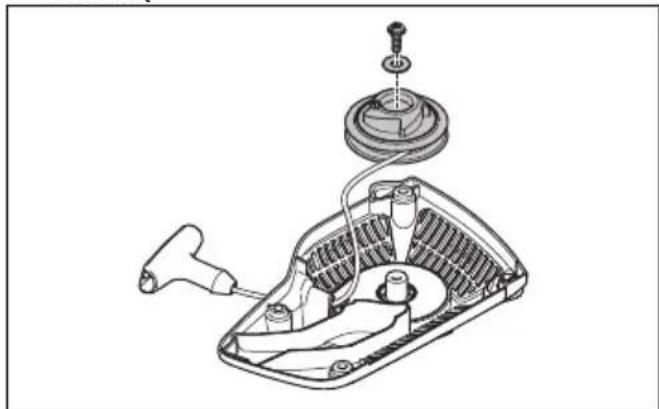

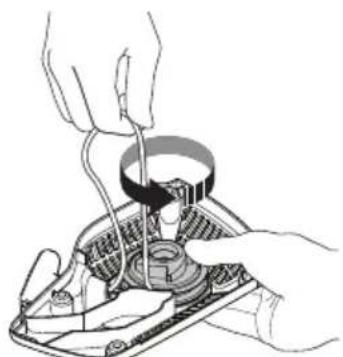

3. Ištraukite starterio virvę maždaug 30 cm / 12 col. ir

įstatykite į skriemulio išpjovą.

4. Leiskite skriemuliui lėtai suktis atgal, norint atleisti

atatrankos spyruoklę.

5. Išsukite varžtą skriemulio centre ir nukelkite

6. Išimkite panaudotą starterio virvę iš rankenos ir

7. Pritvirtinkite naują starterio virvę prie skriemulio.

Maždaug 3 kartus apsukite starterio virvę aplink skriemulį.

8. Prijunkite skriemulį prie atatrankos spyruoklės.

Atatrankos spyruoklės galas turi susikabinti su skriemuliu.

9. Pritvirtinkite varžtą skriemulio centre.

29510. Ištraukite starterio virvę pro skylutę starterio korpuse ir starterio virvės rankenėlę.

11. Starterio virvės gale užmegzkite tvirtą mazgą.

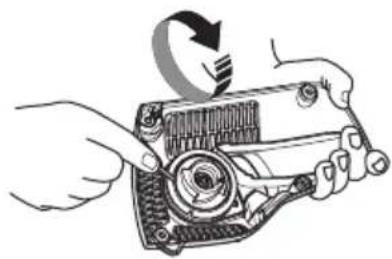

Spyruoklės priveržimas

1. Įstatykite starterio virvę į skriemulio išpjovą.

2. Pasukite starterio skriemulį maždaug 2 kartus

laikrodžio rodyklės kryptimi.

3. Įsitikinkite, kad galite pasukti skriemulį ½

apsisukimo, kai starterio virvė visiškai ištiesta. Starterio korpuso sumontavimas ant produkto

1. Ištraukite virvę ir įdėkite starterį į vietą prie užvedimo

2. Iš lėto atleiskite starterio virvę, kol skriemulys pradės

kabinti užvedimo mechanizmą.

3. Priveržkite starterį laikančius varžtus.

Oro filtro valymas Reguliariai išvalykite purvą ir dulkes oro filtre. Tai padeda išvengti karbiuratoriaus gedimų, užvedimo problemų, variklio galios praradimo, variklio dalių nusidėvėjimo ir didesnio nei įprasta degalų suvartojimo.

1. Nuimkite oro filtro dangtelį ir oro filtrą.

2. Išvalykite šepečiu arba iškratykite oro filtrą. Valikliu ir

vandeniu išvalykite visiškai. Pasižymėkite: Ilgai naudoto oro filtro negalima iki galo išvalyti. Reguliariai keiskite oro filtrą ir visada pakeiskite sugedusį oro filtrą.

3. Pritvirtinkite oro filtrą ir patikrinkite, ar filtras standžiai

įstatytas į jo laikiklį. Pasižymėkite: Dėl skirtingų darbinių sąlygų, oro arba metų laiko, produktą galima naudoti su skirtingų tipų oro filtrais. Dėl išsamesnės informacijos prašome kreiptis į savo techninės priežiūros atstovą. Žvakės patikra PASTABA: Naudokite rekomenduojamą uždegimo žvakę. Žr. Techniniai duomenys psl. 303 . Netinkama uždegimo žvakė gali sugadinti gaminį.

1. Jeigu gaminį sudėtinga paleisti ar eksploatuoti arba

gaminys veikia netinkamai tuščiąja eiga, patikrinkite, ar neužteršta uždegimo žvakė. Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, atlikite šiuos veiksmus: a) įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) įsitikinkite, kad naudojate tinkamą kuro mišinį. c) patikrinkite, ar oro filtras yra švarus.

2. Jei uždegimo žvakė nešvari, nuvalykite ją.

3. Patikrinkite, ar tarpas tarp elektrodų yra tinkamas.

Žr. Techniniai duomenys psl. 303

4. Keiskite uždegimo žvakę kas mėnesį ar dažniau, jei

reikia. Pjūklo grandinės galandimas Informacija apie kreipiančiąją juostą ir pjūklo grandinę PERSPĖJIMAS: Naudodami grandininį pjūklą arba atlikdami jo priežiūrą, mūvėkite apsaugines pirštines. Nejudanti pjūklo grandinė taip pat gali sužaloti. 296 732 - 016 -Pakeiskite susidėvėjusią arba pažeistą kreipiančiąją juostą arba pjūklo grandinę Husqvarna rekomenduojamais kreipiančiosios juostos arba pjūklo grandinės deriniais. Tai būtina, norint palaikyti produkto saugumo funkcijas. Pakaitinių rekomenduojamų juostų ir grandinių derinių sąrašą rasite Priedai psl. 304

• Kreipiančiosios juostos ilgis, col. / cm. Informaciją apie kreipiančiosios juostos ilgį paprastai galima rasti jos gale.

• Juostos žvaigždutės dantų skaičius (T).

• Grandinės žingsnis, tarpai tarp pjūklo grandinės varančiųjų narelių turi atitikti tarpus tarp juostos žvaigždutės ir varančiosios žvaigždutės dantų. PITCH =

• Varančiųjų narelių skaičius Varančiųjų narelių skaičių nulemia kreipiančiosios juostos tipas.

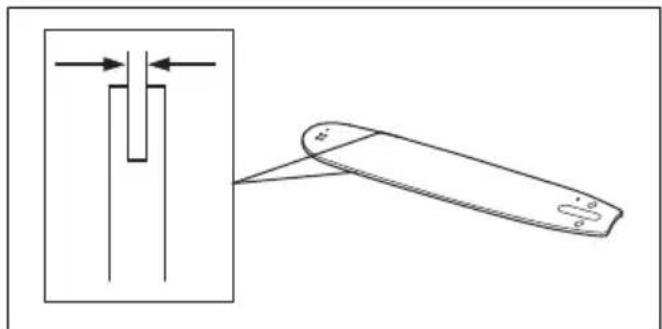

• Juostos griovelio plotis, col. / cm Kreipiančiosios juostos griovelio plotis turi būti toks pat, kaip ir grandinės varančiųjų narelių plotis.

• Pjūklo grandinės tepimo skylės ir skylės grandinės įtempimui. Kreipiančioji juosta privalo tikti gaminiui.

• Varantysis narelis, mm / col. Bendra informacija apie pjoviklių palandinimą Nenaudokite atšipusios pjūklo grandinės. Jei pjūklo grandinė atšipusi, turite labiau spausti, kad kreipiančioji juosta praeitų per medį. Jei pjūklo grandinė labai atšipusi, nebus medienos pjuvenų, tik pjovimo dulkės. Aštri pjūklo grandinė lengvai eina per medį, o medienos pjuvenos yra ilgos ir stambios. Pjaunantysis dantis (A) ir gylio reguliavimo ribotuvas (B) kartu sudaro pjūklo grandinės pjaunamąją dalį, pjovimo dantuką. Aukščio skirtumas tarp šių dviejų dalių sudaro pjovimo gylį (gylio reguliavimo ribotuvo nustatymą).

Galąsdami pjoviklį, atsižvelkite į toliau nurodytus dalykus.

• Apvaliosios dildės skersmuo Nelengva tinkamai pagaląsti pjūklo grandinės neturint tinkamos įrangos. Naudokite Husqvarna galandimo šabloną Taip galėsite pasiekti geriausius pjovimo rezultatus, o atatrankos pavojų sumažinti iki minimumo. PERSPĖJIMAS: Atatrankos jėga smarkiai padidėja, jei nesilaikote galandimo nurodymų. Pasižymėkite: Jei reikia informacijos apie pjūklo grandinės galandimą, žr. Pjūklo grandinės galandimas psl. 296

Pjovimo dantukų galandimas

1. Galąskite pjovimo dantukus naudodamiesi apvaliąja

dilde ir galandimo šablonu. Pasižymėkite: Jei reikia informacijos, kurį galandimo šabloną Husqvarna rekomenduoja jūsų pjūklo grandinei, žr. Priedai psl. 304

2. Tinkamai uždėkite galandimo šabloną ant pjovimo

dantuko. Žr. kartu su galandimo šablonu pateiktą instrukciją.

3. Braukite dilde nuo vidinės pjovimo dantukų pusės

link išorinės pusės. Traukdami spauskite silpniau.

4. Pagaląskite visus pjovimo dantukus vienoje pusėje.

5. Apverskite gaminį ir pagaląskite dantukus kitoje

6. Patikrinkite, ar visi pjovimo dantukai yra vienodo

ilgio. Bendroji informacija, kaip koreguoti gylio reguliavimo ribotuvą Gylio reguliavimo ribotuvo nustatymas (C) mažėja, kai galandate pjovimo dantuką (A). Norint pjauti maksimaliu našumu, būtina pagaląsti gylio reguliavimo ribotuvą (B), kad pjautumėte naudodami rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Jei reikia instrukcijų, kaip tinkamai nustatyti pjūklo grandinės gylio reguliavimo ribotuvą, žr. Priedai psl. 304

PERSPĖJIMAS: Per didelis gylio reguliavimo ribotuvo nustatymas padidina pjūklo grandinės atatrankos pavojų! Gylio reguliavimo ribotuvo nustatymas Prieš koreguodami gylio reguliavimo ribotuvą arba galąsdami pjoviklius, žr. instrukcijas Pjovimo dantukų galandimas psl. 298 . Mes rekomenduojame reguliuoti ribotuvą po kas trečio pjūklo grandinės galandimo. Mes rekomenduojame ribotuvui naudoti mūsų galandimo šabloną tam, kad būtų pasiektas tinkamas

732 - 016 -ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio

1. Plokščiąja dilde ir gylio reguliavimo ribotuvo įrankiu

sureguliuokite gylio reguliavimo ribotuvą. Naudokite tik Husqvarna galandimo šabloną tam, kad būtų pasiektas tinkamas ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio kampas.

2. Padėkite gylio reguliavimo ribotuvo įrankį ant pjūklo

grandinės. Pasižymėkite: Daugiau informacijos, kaip naudoti gylio reguliavimo ribotuvą, rasite įrankio pakuotėje.

3. Naudokite plokščiąją dildę gylio reguliavimo ribotuvo

daliai, kuri išlenda pro gylio reguliavimo ribotuvo įrankio angą. Pjūklo grandinės įtempimo reguliavimas PERSPĖJIMAS: Netinkamai įtempta pjūklo grandinė gali nušokti nuo kreipiančiosios juostos ir rimtai arba mirtinai sužeisti. Naudojama pjūklo grandinė pailgėja. Pjūklo grandinę reguliuokite reguliariai.

1. Atpalaiduokite juostos veržles, tvirtinančias

sankabos dangtelį ir pjūklo stabdį. Naudokite veržliaraktį. Pasižymėkite: Kai kuriuose modeliuose yra tik viena juostos veržlė.

2. Kuo tvirčiau ranka priveržkite juostos veržles.

3. Pakelkite kreipiančiosios juostos priekį ir pasukite

grandinės įtempimo varžtą. Naudokite veržliaraktį.

4. Priveržkite pjūklo grandinę, kol ji priglus prie

kreipiančiosios juostos, tačiau vis tiek bus nesunkiai pajudinama.

5. Priveržkite juostos veržles veržliarakčiu, tuo pačiu

metu keldami kreipiančiosios juostos priekį aukštyn.

6. Patikrinkite, ar galite pjūklo grandinę rankomis laisvai

sukti aplink ir ar ji standžiai prigludusi prie kreipiančiosios juostos. Savo gaminio pjūklo grandinės tempimo varžto vietą žr. Gaminio apžvalga psl. 277

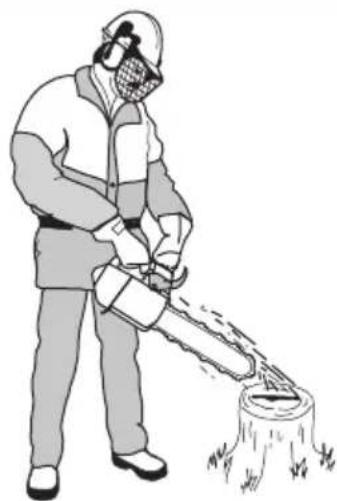

Pjovimo grandinės tepimo patikrinimas

1. Užveskite produktą ir leiskite jam veikti ¾ visų

2. Kreipiančiąją juostą laikykite maždaug 20 cm / 8 col.

virš šviesios spalvos paviršiaus.

3. Jei pjūklo grandinės tepimas tinkamas, po 1 minutės

ant paviršiaus pamatysite aiškią alyvos liniją.

2994. Jei pjūklo grandinės sutepimas veikia netinkamai, patikrinkite kreipiančiąją juostą. Instrukcijų ieškokite Norint patikrinti kreipiančiąją juostą psl. 300 . Jei priežiūros veiksmai nepadeda, kreipkitės į techninio aptarnavimo atstovą. Pentino tipo žvaigždutės patikra Sankabos būgne yra prie jo privirinta pentino tipo žvaigždutė.

• Nuolat tikrinkite pentino tipo žvaigždutės nusidėvėjimą. Jei nusidėvėjimas per didelis, pakeiskite sankabos būgną su pentino tipo žvaigždute. Adatinio guolio tepimas

1. Pastumkite priekinę rankos apsaugą atgal, kad

išjungtumėte grandinės stabdį.

2. Atlaisvinkite juostos veržles ir nuimkite sankabos

dangtį. Pasižymėkite: Kai kuriuose modeliuose yra tik viena juostos veržlė.

3. Padėkite produktą ant stabilaus paviršiaus,

sankabos būgnu į viršų.

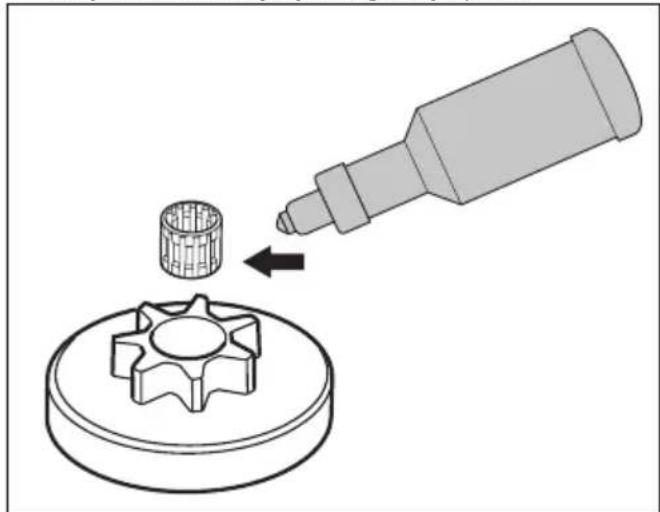

4. Išimkite sankabos būgną ir sutepkite adatinį guolį,

naudodami tepalo švirkštą. Naudokite aukštos kokybės variklio alyvą arba guolių tepalus. Pjovimo įrangos patikrinimas

1. Įsitikinkite, kad kniedės ir sujungimai neįskilę ir nėra

laisvų kniedžių. Jei reikia, pakeiskite.

2. Įsitikinkite, kad pjūklo grandinė lengvai sulenkiama.

Pakeiskite pjūklo grandinę, jei ji standi.

3. Palyginkite pjūklo grandinę su nauja pjūklo grandinę,

kad nustatytumėte, ar kniedės ir grandys nesusidėvėjusios.

4. Keiskite pjūklo grandinę, kai ilgiausia pjovimo

danties dalis yra trumpesnė, nei 4 mm / 0,16 col. Taip pat pakeiskite pjūklo grandinę, jei pjovikliai įskilę. Norint patikrinti kreipiančiąją juostą

1. Įsitikinkite, kad alyvos kanalas neužblokuotas. Jei

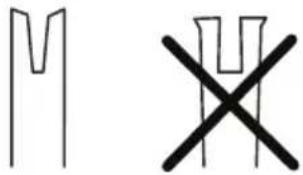

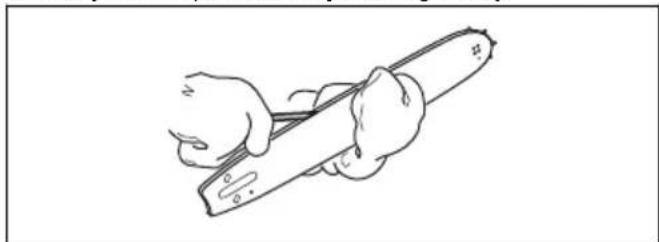

2. Patikrinkite, ar ant kreipiančiosios juostos briaunos

nėra šerpetų. Dilde pašalinkite nelygumus.

3. Išvalykite kreipiančiosios juostos griovelį.

732 - 016 -4. Apžiūrėkite, ar nesusidėvėjęs kreipiančiosios juostos

griovelis. Jei reikia, pakeiskite kreipiančiąją juostą.

5. Patikrinkite, ar kreipiančiosios juostos galas nėra

pažeistas arba labai susidėvėjęs.

6. Patikrinkite, ar laisvai sukasi juostos žvaigždutė ir ar

neužsikimšusi juostos žvaigždutės tepimo anga. Jei reikia, išvalykite ir sutepkite.

7. Kasdien apsukite kreipiančiąją juostą, kad ji tarnautų

ilgiau. Degalų ir grandinės alyvos bakelių priežiūra

• Reguliariai ištuštinkite ir valykite degalų ir grandinės alyvos bakelius.

• Degalų filtrą keiskite kas metus arba dažniau, jei reikia. PASTABA: Bakeliuose esantys nešvarumai sąlygoja eksploatacijos sutrikimus. Grandinės alyvos srauto reguliavimas PERSPĖJIMAS: Prieš reguliuodami alyvos siurblį, sustabdykite variklį.

1. Pasukite alyvos siurblio reguliavimo varžtą.

Naudokite atsuktuvą arba universalų veržliaraktį. a) Norėdami padidinti alyvos srautą, pasukite reguliavimo varžtą pagal laikrodžio rodyklę. b) Norėdami sumažinti alyvos srautą, pasukite reguliavimo varžtą prieš laikrodžio rodyklę. Aušinimo sistemos valymas Aušinimo sistema užtikrina žemą variklio temperatūrą. Aušinimo sistemą sudaro oro įsiurbimo anga starteryje ir oro nukreipimo plokštelė, strektės ant smagračio, aušinimo plokštelės ant cilindro, aušinimo kanalas ir cilindro dangtelis.

1. Kartą per savaitę ar dažniau, jei būtina, šepetėliu

išvalykite aušinimo sistemą.

2. Patikrinkite, ar aušinimo sistema neužteršta ir

neužsikimšusi. PASTABA: Jei aušinimo sistema nešvari ar užsikimšusi, gaminys gali perkaisti ir dėl to sugesti.

732 - 016 - 301Gedimai ir jų šalinimas

Nepavyksta užvesti variklio Produkto dalys, kurias reikia patikrin-

Galima priežastis Veiksmas Starterio strektės Starterio strektės užblokuotos. Sureguliuokite arba pakeiskite starte- rio strektes. Nuvalykite sritį aplink strektes. Kreipkitės į patvirtintas techninės pri- ežiūros dirbtuves. Degalų bakelis Netinkama degalų rūšis. Ištuštinkite degalų bakelį ir pripilkite tinkamų degalų. Degalų bakas pripildytas grandinės alyvos. Jei pabandėte užvesti produktą, kreipkitės į techninio aptarnavimo at- stovą. Jei produkto užvesti nebandė- te, ištuštinkite degalų bakelį. Uždegimas be kibirkšties Uždegimo žvakė nešvari arba drėg- na. Pasirūpinkite, kad degimo žvakė būtų sausa ir švari. Netinkamas tarpas tarp elektrodų. Išvalykite žvakę. Įsitikinkite, kad tar- pas tarp elektrodų ir uždegimo žvakė teisinga ir kad naudojama tinkama uždegimo žvakė, rekomenduojamo arba atitinkamo tipo. Tinkamo tarpo tarp elektrodų ieškoki-

Techniniai duomenys psl. 303

Uždegimo žvakė ir cilindras Atsileidusi uždegimo žvakė. Priveržkite uždegimo žvakę. Variklis užtvindytas dėl pakartotinų bandymų užvesti su visiškai uždary- tomis sklendėmis po uždegimo. Išimkite ir nuvalykite uždegimo žva- kę. Padėkite produktą ant šono, nu- kreipę uždegimo žvakės angą tolyn nuo savęs. 6-8 kartus patraukite star- terio virvės rankeną. Sumontuokite uždegimo žvakę ir užveskite produk- tą. Žr. Gaminio paleidimas psl. 287

Variklis užsiveda, tačiau vėl užgęsta. Produkto dalys, kurias reikia patikrin-

Galima priežastis Veiksmas Degalų bakelis Netinkama degalų rūšis. Ištuštinkite degalų bakelį ir pripilkite tinkamų degalų. Karbiuratorius Laisvosios eigos greitis neteisingas. Kreipkitės į techninio aptarnavimo at- stovą. Oro filtras Užsikimšęs oro filtras Išvalykite arba pakeiskite oro filtrą. 302 732 - 016 -Produkto dalys, kurias reikia patikrin-

Galima priežastis Veiksmas Degalų filtras Užsikimšęs kuro filtras Kuro filtro keitimas. Gabenimas ir laikymas Gabenimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.

• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.

• Ištuštinkite degalų ir grandinės alyvos bakelius prieš transportavimą arba ilgalaikį sandėliavimą. Degalus ir grandinės alyvą išpilkite tinkamoje šalinimo vietoje.

• Naudokite produkto transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo. Nejudanti pjūklo grandinė taip pat gali rimtai sužaloti.

• Nuimkite uždegimo žvakės antgalį nuo uždegimo žvakės ir įjunkite grandinės stabdį.

• Gabendami saugiai pritvirtinkite įrenginį. Įrenginio paruošimas ilgalaikiam sandėliavimui

1. Išmontuokite ir nuvalykite pjūklo grandinę ir

kreipiančiosios juostos griovelį. PASTABA: Nevaloma pjūklo grandinė ir kreipianti juosta gali sustandėti arba užstrigti.

2. Uždėkite transportavimo apsaugą.

3. Nuvalykite įrenginį. Instrukcijų ieškokite

Techninė priežiūra psl. 291

4. Atlikite pilną produkto techninį aptarnavimą.

Techniniai duomenys Techniniai duomenys Husqvarna T525 Variklis Cilindro darbinis tūris, cm

Uždegimo žvakė NGK CMR6A Tarpas tarp elektrodų, mm 0,75 Degalų / tepimo sistema Degalų bakelio talpa, litrai/cm

0,19/190 Degalų bakelio talpa, litrai/cm

0,17/170 Alyvos siurblio tipas Reguliuojamas Svoris

Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo žvakė gali pažeisti stūmoklį / cilindrą.

732 - 016 - 303Husqvarna T525

Svoris, kg 2,7 Skleidžiamas triukšmas Garso galios lygis, matuojamas dB (A) 110 Garso galios lygis, garantuojamas L

Ekvivalentiškas garso slėgio lygis ties dirbančiojo ausi- mis, dB (A)

Priekinė rankena, m/sek.

4,9 Galinė rankena, m/sek.

5,2 Pjūklo grandinė / kreipiančioji juosta Varančiosios žvaigždutės tipas / dantų skaičius 3/8 col. / pentino tipo 6, 1/4 col. / pentino tipo 8 Grandinės greitis esant 133 % maks. galimos variklio ga- lios (m/sek.) 24,1 Priedai Rekomenduojami pjovimo įrenginiai Grandininių pjūklų modelių Husqvarna T525 saugumas buvo įvertintas pagal EN ISO 11681-2:2011/A1:2017 (Įrenginiai miškininkystei – nešiojami grandininiai pjūklai – saugumo reikalavimai ir bandymai. 2 dalis. Grandininiai pjūklai medžių priežiūrai) ir tenkina saugumo reikalavimus su toliau išvardintais kreipiančiųjų juostų ir pjūklo grandinių deriniais. Mažos atatrankos grandinė Pjūklo grandinė, pažymėta kaip silpno atatrankos smūgio grandinė, tenkina silpno atatrankos smūgio reikalavimus, nurodytus ANSI B175.1-2012. Atatranka ir pjovimo juostos antgalio spindulys Kreipiančioji juosta Pjūklo grandinė Ilgis, col./cm Žingsnis, col. Plotis, col./mm Maks. antgalio spindulys Tipas Ilgis, varantieji nareliai (vnt.) Maža atatran-

Pagal ISO 22868 ekvivalentiškas garso slėgio lygis apskaičiuojamas kaip skirtingų garso slėgio lygių įvairio- mis darbo sąlygomis dinaminės svertinės energijos suma. Tipiška ekvivalentiško garso slėgio lygio statistinė sklaida turi standartinį 1 dB (A) nuokrypį.

Pagal ISO 22867 ekvivalentiškas vibracijos lygis apskaičiuojamas kaip vibracijos lygių įvairiomis darbo sąlygo- mis dinaminės svertinės energijos suma. Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1 m/s

tipiška statistinė sklaida (standartinis nuokrypis). 304 732 - 016 -Kreipiančioji juosta Pjūklo grandinė Ilgis, col./cm Žingsnis, col. Plotis, col./mm Maks. antgalio spindulys Tipas Ilgis, varantieji nareliai (vnt.) Maža atatran-

10/25 3/8 0,050/1,3 7T Husqvarna S93G 40 Taip 12/30 3/8 0,050/1,3 9T 45 Naudingas pjovimas ilgis paprastai yra 1 col. mažesnis už nominalų kreipiančiosios juostos ilgį. Šlifavimo įrenginiai ir šlifavimo kampas Naudokite Husqvarna dildės šabloną pjūklo grandinės galandimui. Husqvarna dildės šablonas užtikrina teisingus galandimo kampus. Toliau lentelėje išvardyti dalių numeriai. Jei nežinote, kaip identifikuoti savo produkto pjūklo grandinės tipą, daugiau informacijos ieškokite www.husqvarna.com. H00 5/32 col. / 4,0

EB atitikties deklaracija „Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel.: +46-36-146500, savo atsakomybe patvirtina, kad grandininiai pjūklai medžių priežiūrai Husqvarna T525 nuo 2017 serijos numerių (metai yra aiškiai nurodyti ant plokštelės su nurodytu tipu ir serijos numeriu), atitinka šių TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. įrengimų direktyvos 2006/42/EB.

• 2014 m. vasario 26 d. direktyva 2014/30/ES dėl elektromagnetinio suderinamumo.

• 2000 m. gegužės 8 d. direktyvos 2000/14/EB dėl į aplinką skleidžiamo triukšmo.

• 2011 m. birželio 8 d. Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo. Pritaikyti tokie standartai: EN ISO 12100:2010, EN ISO

14982:2009, EN ISO 11681-2:2011/A1:2017, EN

50581:2012 Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švedija, atliko EB tipo patikrą pagal Mašinų direktyvos (2006/42/EB) 12 straipsnio 3b punktą. EB tipo patikros sertifikatų numeriai pagal IV priedą: 0404/17/2479 – T525. Be to, 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, patvirtino susitarimą priedu V tarybos direktyvai 2000 m. gegužės 8 d. „dėl triukšmo emisijos į aplinką“ 2000/14/EB. Sertifikato numeris: 01/161/111–T525. Daugiau informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 303

Pristatytas benzininis grandininis pjūklas atitinka EB tipo kontrolę praėjusį pavyzdį. Huskvarna, 2017-07-21 Per Gustafsson, plėtros vadovas (įgaliotasis Husqvarna AB atstovas, atsakingas už techninę dokumentaciją).
