HASZNÁLATI ÚTMUTATÓ ST 424 HUSQVARNA

1. Veenduge, et ketipüüdjal poleks kahjustusi.

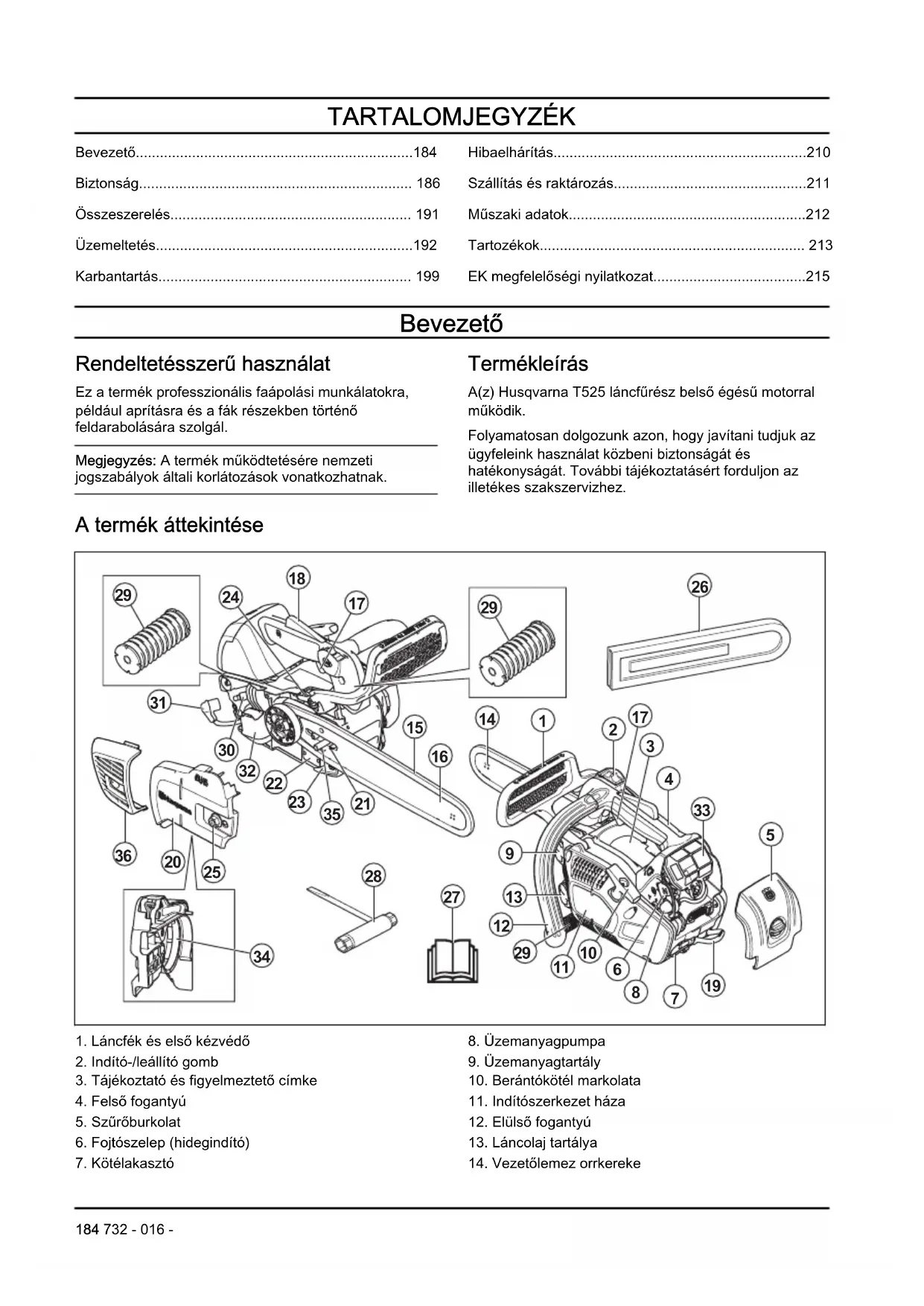

• 183TARTALOMJEGYZÉK Bevezető p. 184
• Biztonság p. 186
• Összeszerelés p. 191
• Üzemeltetés p. 192
• Karbantartás p. 199
• Hibaelhárítás p. 210
• Szállítás és raktározás p. 211
• Műszaki adatok p. 212
• Tartozékok p. 213
• EK megfelelőségi nyilatkozat Bevezető Rendeltetésszerű használat Ez a termék professzionális faápolási munkálatokra, például aprításra és a fák részekben történő feldarabolására szolgál. Megjegyzés: A termék működtetésére nemzeti jogszabályok általi korlátozások vonatkozhatnak. Termékleírás A(z) Husqvarna T525 láncfűrész belső égésű motorral működik. Folyamatosan dolgozunk azon, hogy javítani tudjuk az ügyfeleink használat közbeni biztonságát és hatékonyságát. További tájékoztatásért forduljon az illetékes szakszervizhez. A termék áttekintése p. 215

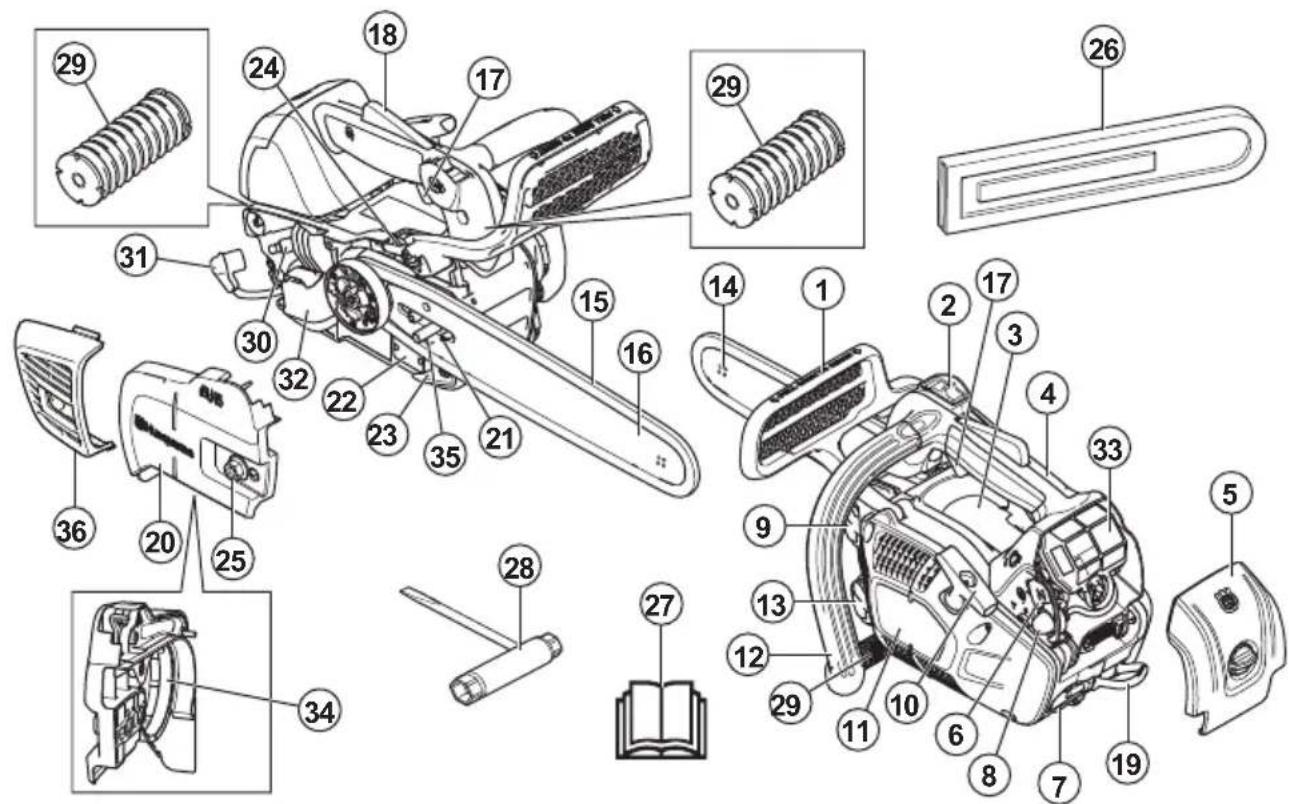

1. Láncfék és első kézvédő

2. Indító-/leállító gomb

3. Tájékoztató és figyelmeztető címke

6. Fojtószelep (hidegindító)

10. Berántókötél markolata

11. Indítószerkezet háza

13. Láncolaj tartálya

14. Vezetőlemez orrkereke

184 732 - 016 -15. Fűrészlánc

18. Gázadagoló retesze

20. Tengelykapcsoló-fedél

21. Láncfeszítő csavar

22. Adatlap (termék- és sorozatszám)

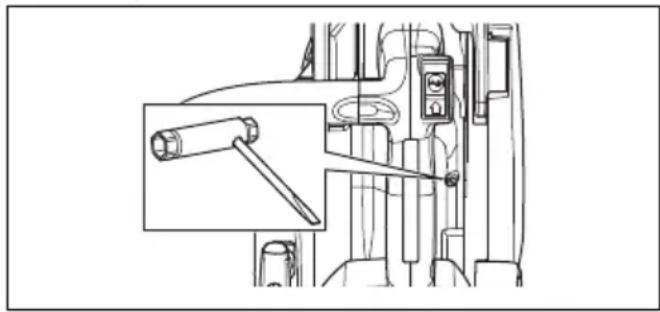

24. Csavar az olajszivattyú beállításához

25. Vezetőlemez-rögzítő anyacsavar

26. Szállítási védőtok

27. Kezelői kézikönyv

29. Rezgéscsillapító rendszer, 3 egység

31. Gyújtógyertya kupakja

35. Láncfeszesség-állító tüske

A termék szimbólumai Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát okozhatja. Olvassa el a használati utasítást, és a termék használatba vétele előtt mindenképpen legyen tisztában a benne foglaltakkal. Mindig viseljen jóváhagyott védősisakot, valamint jóváhagyott hallás- és szemvédőt. Ez a termék megfelel a vonatkozó EK irányelveknek. A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a következő fejezetben találhatók: Műszaki adatok212. oldalon

Láncfék, bekapcsolva (jobb). Láncfék, kikapcsolva (bal). Üzemanyagpumpa. Az olajszivattyú szabályozása. Üzemanyag. Láncolaj. Használat közben két kézzel kell fogni a láncfűrészt. Soha ne használja a láncfűrészt egy kézzel tartva. A vezetőlemez csúcsa semmilyen körülmények között ne érjen hozzá semmilyen tárgyhoz. Figyelem! Ha a vezetőlemez csúcsa egy másik tárggyal kerül érintkezésbe, visszacsapódás következhet be, amely a vezetőlemezt felfelé, és a gépkezelő irányába visszafelé löki. Ennek az eredménye súlyos személyi sérülés lehet. Használjon megfelelő láb- és lábfej-, valamint kar- és kézvédőt. Ezt a fűrészt kizárólag olyan személyek használ- hatják, akik speciális, a faápolási munkálatokra vonatkozó képzésben rés- zesültek. Lásd a haszná- lati utasítást! Munkavégzési pozíció. Szívató.

732 - 016 - 185ééééhhxxxx A sorozatszám a típustá-

blán szerepel. éééé a gyártási év, hh pedig a gyártási hét. Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Biztonság Biztonsági fogalommeghatározások Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg. FIGYELMEZTETÉS: Személyi sérülés veszélye. VIGYÁZAT: A termék károsodásának veszélye. Megjegyzés: Ezek az információk a termék használatát könnyítik meg. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A láncfűrész elővigyázatlan vagy helytelen használat esetén veszélyes szerszám lehet, amely komoly, sőt halálos sérüléseket is okozhat. Nagyon fontos, hogy elolvassa és megértse e használati utasítás tartalmát.

• A termék eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Ne használjon olyan terméket, amelyet esetlegesen módosítottak, és mindig kizárólag a termékhez ajánlott tartozékokat használjon. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

• A hangtompító belsejében rákkeltő vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat.

• A motor kipufogógázainak, a láncolajgőzöknek és a fűrészpornak a hosszas belégzése veszélyeztetheti az egészséget.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• A jelen felhasználói útmutatóban szereplő információk nem helyettesítik a hozzáértő szaktudást és tapasztalatot. Ha olyan helyzetbe kerül, amelyben bizonytalannak érzi magát, álljon le a munkával, és kérjen útbaigazítást egy szakértőtől. Vegye fel a kapcsolatot szakszervize képviselőjével, esetleg egy tapasztalt láncfűrész-használóval. Ne próbálkozzon olyan munkával, amelyhez úgy véli, nincs elegendő szaktudása! Biztonsági utasítások az üzemeltetéshez FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a felső fogantyús láncfűrész kifejezetten fák ápolására és karbantartására szolgál. A speciális, kompakt fogantyúkialakítás (egymáshoz közeli fogantyúk) miatt nagyobb a veszélye az eszköz feletti ellenőrzés elvesztésének. Ebből az okból csak olyan személyek használhatják ezt a speciális láncfűrészt a fákon végzett munkához, akik oktatásban részesültek a speciális vágási és munkavégzési technikák területén, és megfelelően rögzítik magukat (magasállás, kötelek, heveder). A földön végzett minden egyéb vágási munkához normál láncfűrész használatát javasoljuk (amelynek távolabb vannak egymástól a fogantyúi).

• A fán végzett munka során különleges vágási és munkavégzési technikákat kell alkalmazni, amelyek szabályait a személyi sérülés fokozott veszélye miatt feltétlenül be kell tartani. Ne dolgozzon a fán mindaddig, amíg nem részesült ilyen munkálatokkal kapcsolatos speciális szakmai felkészítésben, a biztonsági és egyéb mászófelszerelések (hevederek, kötelek, mászóvasak, biztonsági horgok, karabinerek stb.) használatára vonatkozó oktatást is beleértve.

• Soha ne kísérelje meg elkapni a leeső részeket. Soha ne végezzen vágást a fán, miközben csak egy kötél segítségével van rögzítve. Mindig két rögzített kötelet használjon.

732 - 016 -• A kritikus döntővágási műveletek során azonnal

vegye le a hallásvédelmi eszközt, amikor befejezi a fűrészelést, hogy hallhassa a munkazajt és a figyelmeztető utasításokat.

• A láncfűrész használatba vétele előtt meg kell értenie, hogy mik a visszarúgás hatásai, és hogyan kerülhetők el. Az utasításokat illetően tekintse át a következőt: Visszarúgási információk194. oldalon

• Soha ne használjon olyan terméket, amely hibás. Végezze el az ebben a használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakembernek kell végrehajtania. Az utasításokat illetően tekintse át a következőt: Karbantartás199. oldalon

• Soha ne használja a terméket, ha láthatóan sérült a gyújtógyertya-pipa vagy a gyújtáskábel. Szikraképződés veszélye alakul ki, amely tüzet okozhat.

• Soha ne használja a terméket, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, ítélőképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be.

• Ne használja a terméket rossz időben, például sűrű ködben, erősen zuhogó esőben, erős szélben, nagy hidegben stb. A rossz időben végzett munka fárasztó, és gyakran kockázatokkal is jár, például jeges talaj, előre ki nem számítható dőlési irány stb.

• A hibás vágóberendezés vagy a helytelen vezetőlemez–lánc-kombináció növeli a visszarúgás kockázatát! Csak az ajánlott vezetőlemez–lánc- kombinációkat használja, és tartsa be a feltöltésre vonatkozó utasításokat. Az utasításokat illetően tekintse át a következőt: Tartozékok213. oldalon

• Ne indítsa be a terméket, amíg nincs helyesen felszerelve a vezetőlemez, a lánc és az összes burkolat. Az utasításokat illetően tekintse át a következőt: Bevezető191. oldalon . Ha a vezetőlemez és a lánc nincs felszerelve a termékre, akkor a kuplung kilazulhat, és súlyos sérülést okozhat.

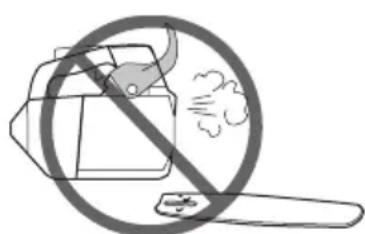

• Soha ne indítsa el a terméket zárt térben. A kipufogógázok veszélyesek lehetnek.

• Vizsgálja meg környezetét és győződjön meg róla, hogy sem ember, sem állat nem kerülhet kapcsolatba Önnel, illetve nem befolyásolhatja a termék feletti uralmát.

• A figyelmetlenség visszarúgáshoz vezethet, ha a vágószerkezet visszarúgási zónája véletlenül egy ághoz, egy közeli fához vagy valamilyen más tárgyhoz ér.

• Soha ne használja a láncfűrészt egy kézzel tartva. A láncfűrész egy kézzel tartva nem irányítható biztonságos módon; a kezelő megvághatja magát. Mindig mindkét kéz használatával, erősen és szilárdan fogja a fogantyúkat.

• Mindig tartsa szilárdan a láncfűrészt, a jobb kézzel a felső, a bal kézzel pedig az elülső fogantyút fogva. Fogja körül az ujjaival és a hüvelykujjával a fogantyút. Minden esetben ezt a fogást kell alkalmaznia, akár jobbkezes, akár pedig balkezes. Ez a fogás csökkenti a visszarúgás hatását, és lehetővé teszi, hogy megőrizze uralmát a láncfűrész fölött. A markolatokat ne engedje el!

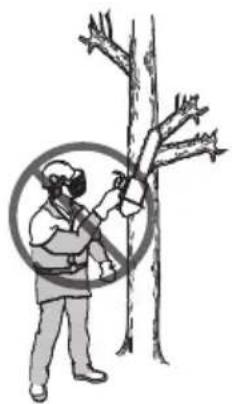

187• Soha ne használja a láncfűrészt vállmagasságnál magasabban tartva.

• Ne használja a terméket olyan helyzetben, ha baleset esetén nincs lehetősége segítséget hívni.

• Néha faforgács szorul a tengelykapcsoló fedele alá, és ezért a lánc elakad. Tisztításnál mindig állítsa le a motort.

• Ha a fűrészlánc beszorul a vágatba: állítsa le a motort!

• A motor zárt, illetve nem megfelelő szellőzésű helyiségben történő járatása szénmonoxid- mérgezésből adódó halálhoz vezethet.

• A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Ne indítsa be az egységet zárt helyiségben vagy gyúlékony anyagok közelében.

• A láncfék rögzítőfékként használható a termék beindításakor és rövid távolságokra való átvitelekor. A terméket mindig az elülső fogantyúnál fogva szállítsa. Ez csökkenti annak kockázatát, hogy a fűrészlánc Önnek vagy egy Önhöz közel álló személynek ütközzön.

• Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek többek között zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bőr színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Az alacsony külső hőmérséklet súlyosbíthatja a tüneteket.

• Lehetetlen a láncfűrész használatakor előforduló összes elképzelhető helyzetet ismertetni. Mindig megfontoltan és előrelátóan tevékenykedjen. Kerülje az olyan helyzeteket, amelyek saját megítélése szerint meghaladják a képességeit. Ha a jelen kézikönyv elolvasása után is bizonytalannak érzi magát az üzemeltetési eljárásokkal kapcsolatban, a folytatás előtt kérje ki egy szakértő véleményét. Ha a fűrész használatával kapcsolatban kérdései adódnak, nyugodtan forduljon a kereskedőhöz vagy a következőhöz: Husqvarna. Készséggel állunk rendelkezésére, hogy tanácsot és segítséget nyújtsunk a láncfűrész hatékony és biztonságos használatával kapcsolatban. Ha lehet, végezzen el egy, a láncfűrész használatával kapcsolatos tanfolyamot. Az oktatási anyagokról és tanfolyamokról a kereskedő, az erdészeti iskolák vagy a könyvtárak tudnak tájékoztatást adni. Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A legtöbb láncfűrésszel kapcsolatos baleset úgy következik be, hogy a lánc hozzáér a kezelőhöz. A termék működtetése során jóváhagyott személyi védőfelszerelést kell használni. A személyi védőfelszerelés nem biztosít teljes védelmet a sérülésekkel szemben, de balesetek esetén csökkenti a sérülések mértékét. A megfelelő védőfelszerelést illetően forduljon az illetékes szakszervizhez.

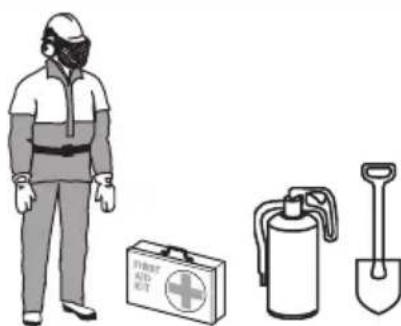

• A ruházatának testhezállónak kell lennie, ugyanakkor nem akadályozhatja a mozgásban. Rendszeresen ellenőrizze a személyi védőfelszerelés állapotát.

• Használjon jóváhagyott védősisakot.

• Használjon jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat.

• A repülő tárgyak által okozott sérülések kockázatának csökkentése érdekében mindig viseljen védőszemüveget vagy -maszkot. A termék képes tárgyakat, például faszilánkokat, kisebb fadarabokat stb. nagy erővel a levegőbe lökni. Ennek az eredménye súlyos sérülés, főleg szemsérülés lehet.

• Használjon fűrészbiztos védelemmel ellátott kesztyűt.

• Használjon fűrészbiztos védelemmel ellátott nadrágot.

732 - 016 -• Használjon fűrészbiztos védelemmel ellátott,

acéllemezes lábujjvédős és csúszásgátlós talpú bakancsot.

• Mindig tartson magánál elsősegélykészletet.

• Szikraveszély. Tartson a közelben tűzoltó eszközöket és ásót az erdőtüzek elkerülése érdekében. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. Lásd az A termék biztonsági eszközeinek karbantartása és ellenőrzése201. oldalon fejezetet.

• A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szakszervizzel. Láncfék és első kézvédő A terméken láncfék található, amelynek az a feladata, hogy visszarúgás esetén leállítsa a láncot. A láncfék ugyan csökkenti a balesetek kockázatát, megakadályozni azonban csak Ön tudja őket. A láncfék (A) vagy manuálisan, bal kézzel, vagy a tehetetlenségi kioldómechanizmus útján lép működésbe. Nyomja előrefelé az első kézvédőt (B) a láncfék manuális bekapcsolásához.

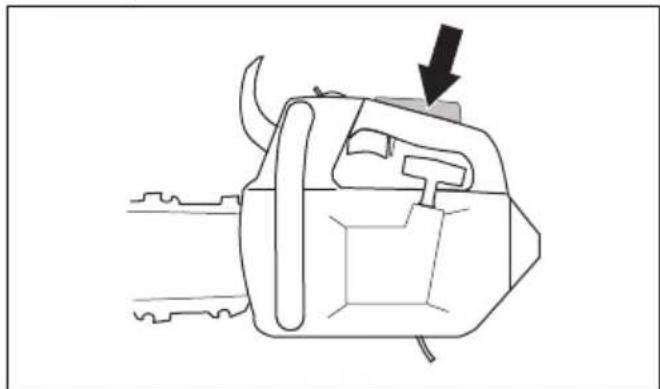

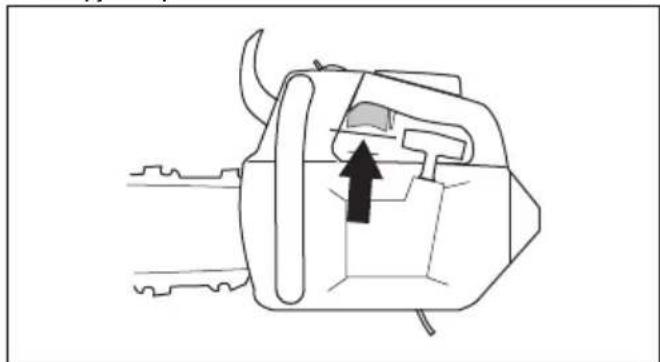

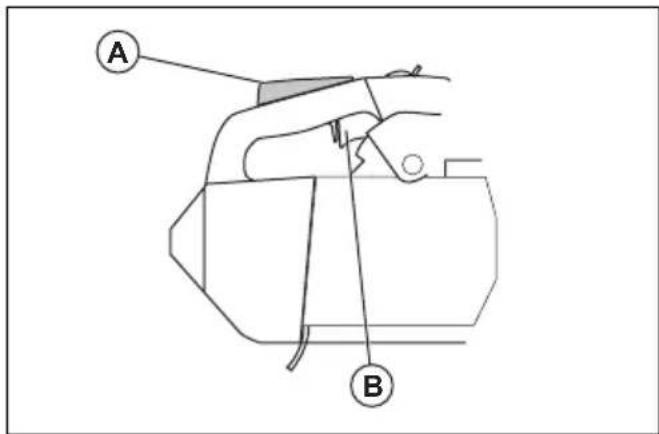

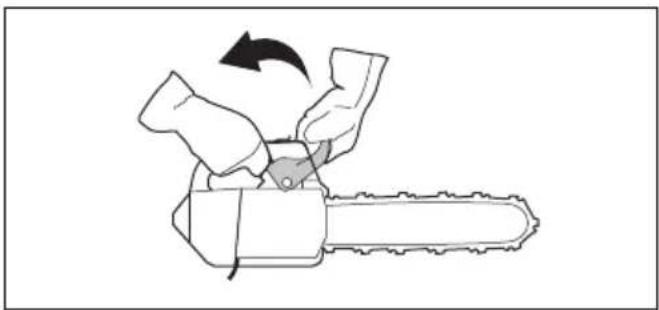

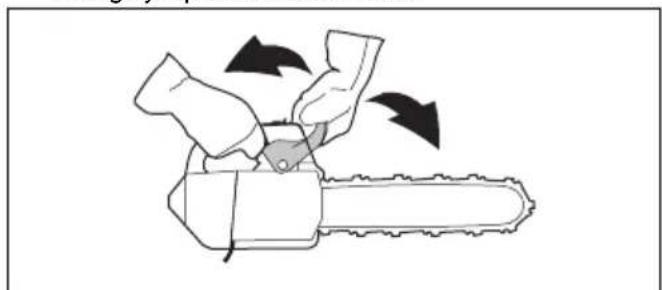

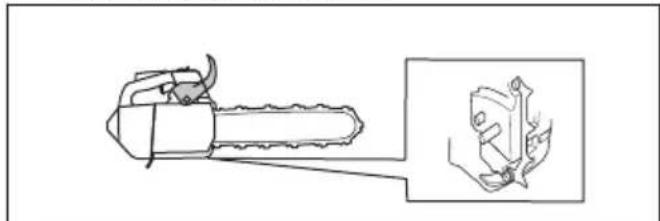

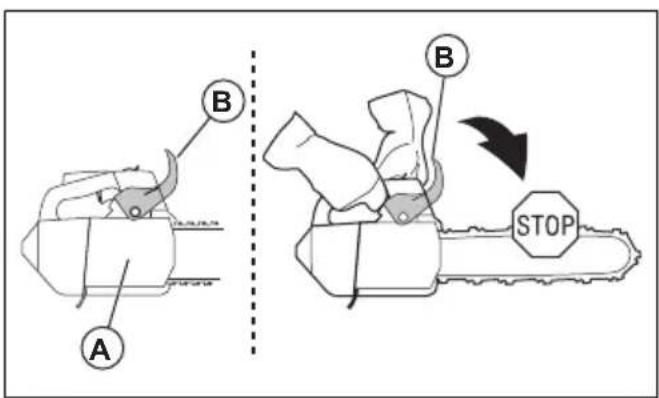

Mozdítsa hátrafelé az első kézvédőt a láncfék kikapcsolásához. Gázadagoló retesze A gázkar retesze megakadályozza a gázkar véletlen megnyomását. Ha a kezét a markolat köré helyezi, és megnyomja a gázkar reteszét (A), az felengedi a gázkart (B). Ha elengedi a fogantyút, akkor a gázkar és annak retesze visszaáll az eredeti állásába. Ezen funkciónak köszönhetően a gázadagoló automatikusan alapjáraton reteszelődik.

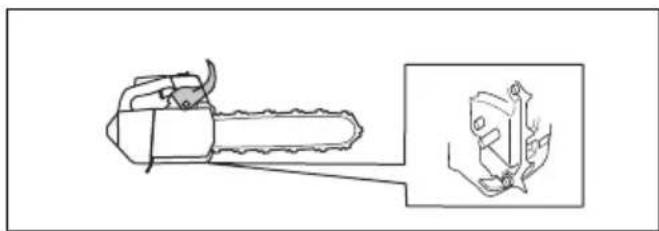

Láncfogó A láncfogó megfogja a fűrészláncot, ha elszakad vagy leugrik a helyéről. A megfelelő láncfeszesség és a fűrészlánc és a vezetőlemez megfelelően végrehajtott karbantartása csökkenti a balesetek kockázatát. Rezgéscsillapító rendszer A rezgéscsillapító rendszer csökkenti a fogantyúk rezgését. A rezgéscsillapító egységek elválasztják egymástól a termék főrészét és a fogantyúegységet. A rezgéscsillapító rendszer elhelyezkedésével kapcsolatos információkat illetően tekintse át a következőt: A termék áttekintése184. oldalon

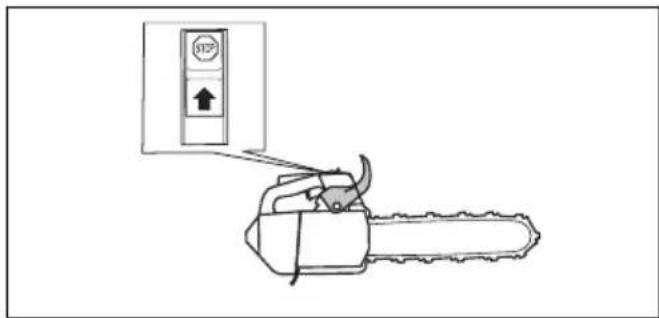

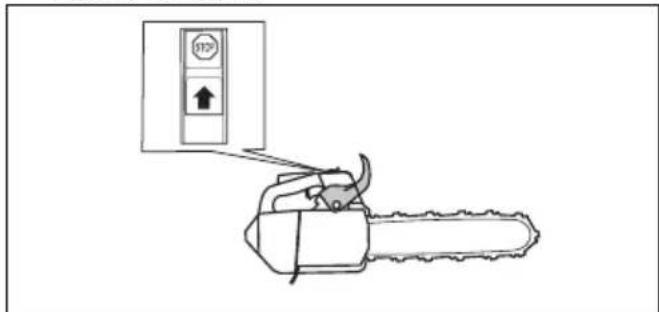

Indító-/leállító gomb A motor leállításához nyomja meg a be/ki kapcsolót.

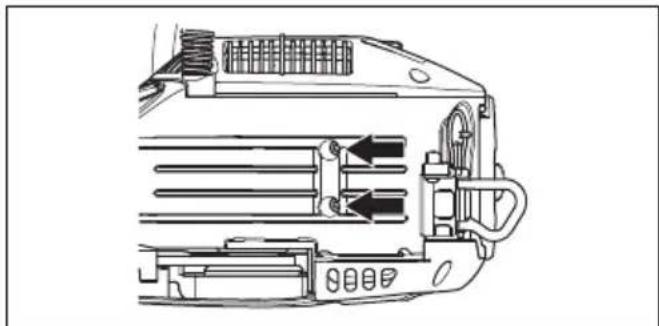

189Kipufogódob FIGYELMEZTETÉS: A hangfogó a működés közben/után és alapjárati fordulatszámon is felforrósodik. Tűzveszély áll fenn, különösen akkor, amikor a terméket gyúlékony anyagok és/vagy füst közelében működtetik. FIGYELMEZTETÉS: Semmiképpen ne működtesse a terméket, ha nincs rajta vagy hibás a hangfogó. A hibás kipufogódob megnövelheti a zajszintet és a tűzveszélyt. Tartson a közelben tűzoltó eszközöket. Amennyiben az adott területen szikrafogó hálót kell alkalmaznia, akkor ne használja a terméket szikrafogó háló nélkül vagy szakadt szikrafogó hálóval. A hangfogó minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Meleg, száraz éghajlatú országokban nagyobb az erdőtűz veszélye. Kövesse a helyi szabályozásokat és karbantartási utasításokat. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Gondoskodjon bőséges szellőztetésről tankoláskor és üzemanyag-keveréskor (kétütemű motorok számára).

• Az üzemanyag és annak gőze tűzveszélyes lehet, és belélegezve, illetve bőrrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelő szellőzésről.

• Az üzemanyag és a láncolaj kezelésekor legyen elővigyázatos. Ne menjen nyílt láng közelébe, és ne lélegezze be az üzemanyaggőzöket.

• Az üzemanyag közelében ne dohányozzon, és ne helyezzen el forró tárgyakat.

• Feltöltés előtt kapcsolja ki a motort, és hagyja hűlni néhány percig.

• Tankoláskor a tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítődhessen.

• Tankolás után gondosan húzza meg a tanksapkát.

• Soha ne töltsön üzemanyagot a termékbe, ha a motor jár.

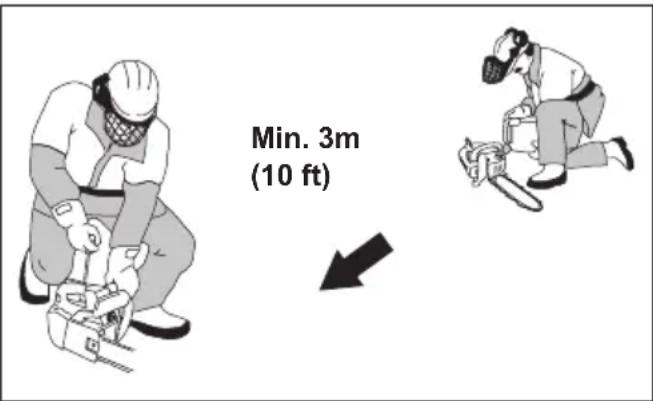

• Mielőtt beindítaná, mindig vigye el a terméket a tankolás helyétől és forrásától legalább 3 méterre. Min. 3m (10 ft) Tankolást követően van néhány szituáció, amelyben tilos elindítani a motort:

• Ha üzemanyag vagy láncolaj került a termékre. Törölje le az üzemanyagot, illetve olajat, és várja meg, míg elpárolog teljesen.

• Ha üzemanyag került Önre vagy ruházatára. Váltson ruhát és öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.

• Ha a termékből szivárog az üzemanyag. Ellenőrizze rendszeresen, hogy nincs-e szivárgás az üzemanyagtartálynál, az üzemanyagtartály kupakjánál és az üzemanyag-vezetékeken. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A terméken végzett karbantartási műveletek előtt olvassa el az alábbi figyelmeztetéseket.

• Kizárólag a jelen használati utasításban szereplő karbantartási és szervizmunkákat végezze el. Minden egyéb szervizelést és javítást professzionális szervizszemélyzettel végeztessen el.

• Rendszeresen végezze el az ebben a használati utasításban megadott ellenőrzési, karbantartási és szervizmunkálatokat. A rendszeres karbantartás megnöveli a termék élettartamát, és csökkenti a balesetek kockázatát. Az utasításokat illetően tekintse át a következőt: Karbantartás199. oldalon

• Ha a karbantartás elvégzése után nem felel meg a termék a jelen használati utasításban foglalt biztonsági ellenőrzéseknek, forduljon az illetékes szakszervizhez. Garantáljuk a termékéhez megfelelő, professzionális javítást és szervizelést. A vágószerkezetre vonatkozó biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

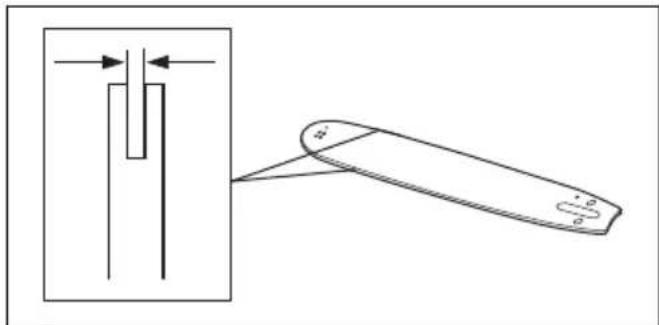

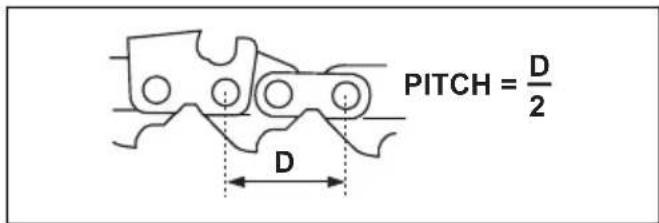

• Kizárólag az általunk javasolt vezetőlemez/ fűrészlánc kombinációkat és élezőfelszerelést

732 - 016 -használja. Az utasításokat illetően tekintse át a

következőt: Tartozékok213. oldalon

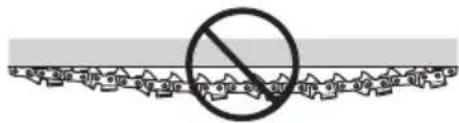

• A fűrészlánc használata és karbantartása során használjon védőkesztyűt. A nem mozgó fűrészlánc is sérüléseket okozhat.

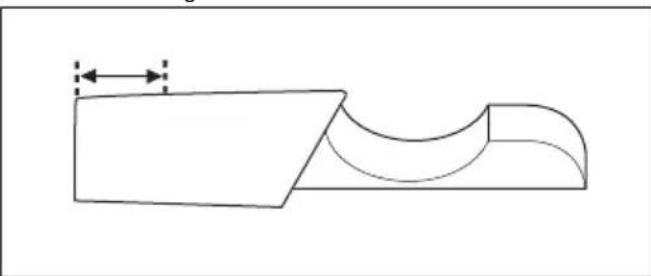

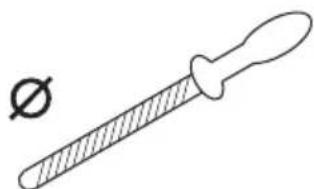

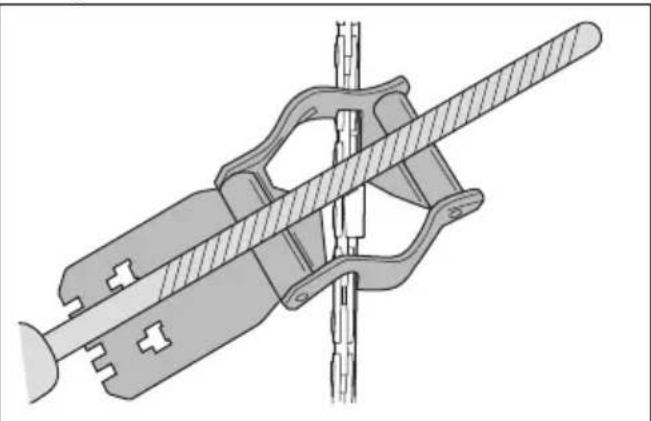

• Biztosítsa a vágófogak megfelelő mértékű élezését. Kövesse az utasításokat, és csak a javasolt reszelősablont használja. A károsodott vagy nem megfelelően megélezett fűrészlánc megnöveli a balesetek kockázatát.

• A helyes vágásmélység-beállítást alkalmazza. Kövesse az utasításokat, és csak a javasolt vágásmélység-beállítást használja. A túl nagyra beállított vágásmélység-beállítás növeli a visszacsapódás kockázatát.

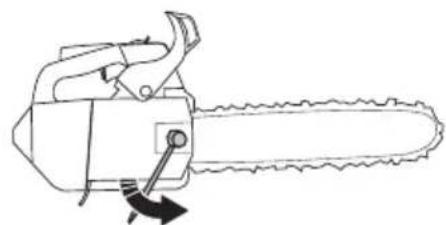

• Ellenőrizze, hogy a fűrészlánc feszessége megfelelő-e. Ha a fűrészlánc nem fekszik rá szorosan a vezetőlemezre, akkor a fűrészlánc leugorhat a helyéről. A nem megfelelő fűrészláncfeszesség a vezetőlemez, a fűrészlánc és a csillagkerék fokozott kopását okozza. Lásd az

fűrészlánc feszességének beállítása207. oldalon fejezetet.

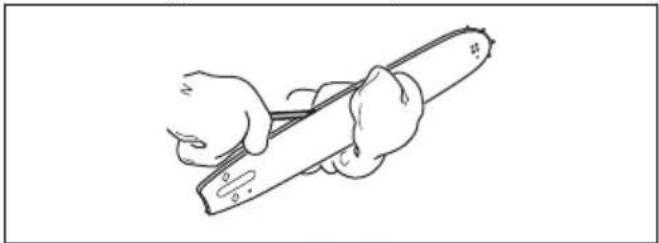

• Rendszeresen végezzen karbantartást a vágószerkezeten, és tartsa megfelelően kent állapotban. Ha a fűrészlánc nincs megfelelően megkenve, akkor megnő a vezetőlemez, a fűrészlánc és a csillagkerék kopásának kockázata. Összeszerelés Bevezető FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket. A vezetőlemez és a fűrészlánc összeszerelése

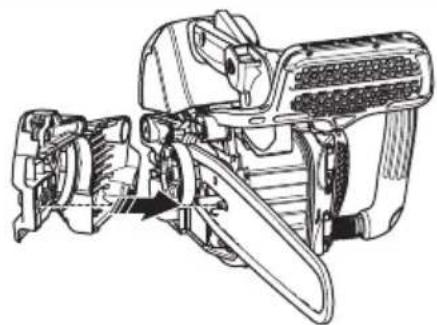

1. Engedje ki a láncféket.

2. Lazítsa meg a vezetőlemezt rögzítő anyákat, és

vegye le a tengelykapcsoló fedelét. Megjegyzés: Amennyiben a tengelykapcsoló eltávolítása nehézségekbe ütközik, szorítsa meg a vezetőlemezt rögzítő anyacsavart, és kapcsolja be, majd engedje ki a láncféket. Megfelelő kiengedés esetén kattanás hallható.

3. Szerelje össze a vezetőlemezt a vezetőlemezt

rögzítő tőcsavarral. Mozdítsa el a vezetőlemezt a leghátsó pozícióba.

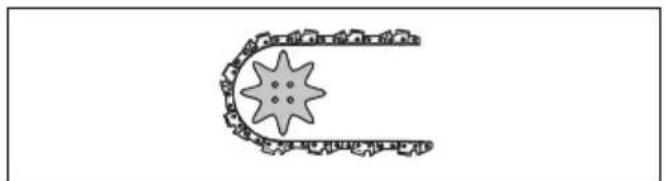

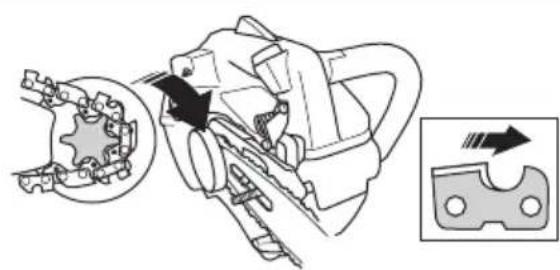

4. Szerelje fel a fűrészláncot megfelelő módon a

csillagkerék köré, és helyezze a vezetőlemez vájatába. FIGYELMEZTETÉS: A láncfűrész összeállítása során mindig viseljen védőkesztyűt.

5. A vágószemek fogai a vezetőlemez felső felén

mutassanak előrefelé. 732 - 016 - 1916. Igazítsa egymáshoz a vezetőlemez nyílását aláncfeszítő beállító csapjával, és szerelje fel atengelykapcsoló-fedelet.7. Szorítsa meg kézzel a láncvezető anyáit.8. Szorítsa meg a fűrészláncot. Az utasításokat illetőentekintse át a következőt: A fűrészlánc feszességének beállítása207. oldalon

9. Húzza meg a vezetőlemezt rögzítő anyacsavarokat.Megjegyzés: Bizonyos modelleken egyetlenvezetőlemez-rögzítő anyacsavar található. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék használataelőtt figyelmesen olvassa el a biztonságrólszóló fejezetet. A funkciók ellenőrzése a termék használata előtt 1. Ellenőrizze, hogy a láncfék megfelelően működik-e,illetve sértetlen-e.2. Ellenőrizze, hogy a gázkar retesze megfelelőenműködik-e, illetve sértetlen-e.3. Ellenőrizze, hogy a be/ki kapcsoló megfelelőenműködik-e, illetve sértetlen-e.4. Győződjön meg arról, hogy a fogantyúkon nincs olaj.5. Ellenőrizze, hogy a rezgéscsillapító rendszermegfelelően működik-e, illetve sértetlen-e.6. Ellenőrizze, hogy a hangfogó megfelelőencsatlakoztatva van-e, illetve sértetlen-e.7. Győződjön meg arról, hogy minden elem helyesenlett csatlakoztatva, és nem sérült vagy hiányzik.8. Ellenőrizze, hogy megfelelően csatlakoztatva van-ea láncfogó.9. Ellenőrizze, hogy megfelelő-e a fűrészláncfeszessége.

Üzemanyag A termékben kétütemű motor működik.VIGYÁZAT: A nem megfelelő üzemanyaghasználata a motor károsodásáhozvezethet. Benzin és kétütemű motorolajkeverékét használja üzemanyagként. Előkevert üzemanyag

• A jó teljesítmény és a motor élettartamánakmegnövelése érdekében jó minőségű, előkevertHusqvarna alkilüzemanyagot használjon. Ez azüzemanyagtípus kevesebb a hagyományosüzemanyagokhoz képest kevesebb vegyszerttartalmaz, így a kipufogó károsanyag-kibocsátása ismérséklődik. Az égés után visszamaradó anyagokmennyisége ezen üzemanyag esetében kevesebb,ami tisztább állapotban tartja a motor alkotóelemeit. Az üzemanyag keverése Benzin• Jó minőségű, legfeljebb 10% etanolt (E10)tartalmazó, ólmozatlan benzint használjon.VIGYÁZAT: Ne használjon 90 RON/87AKI értéknél alacsonyabb oktánszámúbenzint. Alacsonyabb oktánszám eseténkopogás jelentkezhet a motorban, ami amotor károsodását okozhatja.• Javasoljuk, hogy a folyamatos magas fordulatszámotigénylő munkálatok esetében magasabboktánszámú benzint használjon.Kétütemű motorhoz való olaj• A legjobb eredmények és teljesítmény érdekébenhasználjon Husqvarna kétütemű motorolajat.• Ha nem áll rendelkezésre Husqvarna kétüteműmotorolaj, használjon más jó minőségű, léghűtésesmotorokhoz készült kétütemű olajat. A megfelelő olaj

732 - 016 -kiválasztását illetően forduljon az illetékes

szakszervizhez. VIGYÁZAT: Ne használjon vízhűtéses külső motorokhoz való kétütemű motorolajat (más néven „outboard” olajat). Soha ne használjon négyütemű motorokhoz való olajat. Benzin és kétütemű olaj összekeverése Benzin, liter Kétütemű olaj, liter 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 VIGYÁZAT: Kisebb mennyiségű üzemanyag kikeverésekor fennáll a veszélye, hogy az apróbb hibák jelentősen befolyásolják a keverési arányt. A helyes keverési arány érdekében gondosan mérje ki a keverékhez adagolandó olaj mennyiségét.

1. Töltse bele a benzin felét egy üzemanyaghoz való,

2. Töltse be a teljes olajmennyiséget.

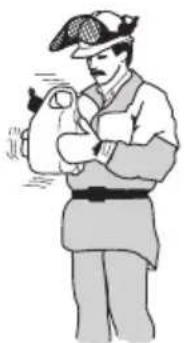

3. Rázza össze az üzemanyag-keveréket.

4. Öntse bele a benzin megmaradó részét a tartályba.

5. Óvatosan rázza össze az üzemanyag-keveréket.

VIGYÁZAT: Ne keverjen be 1 havi adagnál több üzemanyagot egyszerre. Az üzemanyagtartály feltöltése

1. Tartsa tisztán az üzemanyagtartály sapkájának

2. Rázza össze a tartályt, és győződjön meg róla, hogy

az üzemanyag megfelelően összekeveredett-e.

3. Távolítsa el az üzemanyagtartály sapkáját, és töltse

fel az üzemanyagtartályt.

4. Húzza meg óvatosan az üzemanyagtartály sapkáját.

5. A motor beindítása előtt, vigye el a terméket a

tankolás helyétől és forrásától legalább 3 m távolságra. Megjegyzés: Ha szeretné megtudni, hogy az üzemanyagtartály hol van a terméken, lásd: A termék áttekintése184. oldalon

• A működés első 10 órája során ne alkalmazzon teljes gázt terhelés nélkül hosszabb időn keresztül. A megfelelő láncolaj használata FIGYELMEZTETÉS: Ne használjon fáradt olajat, mert az az Ön és a környezet sérülését/károsodását okozhatja. A fáradt olaj nem csupán az olajszivattyút, hanem a vezetőlemezben és a láncban is képes károsodást okozni. FIGYELMEZTETÉS: A fűrészlánc elszakadhat, ha a vágószerkezet kenése nem megfelelő. A kezelő súlyos sérülésének és halálának kockázata. FIGYELMEZTETÉS: Ez a termék rendelkezik egy olyan funkcióval, amely lehetővé teszi, hogy az üzemanyag a láncolaj előtt fogyjon ki. A megfelelő láncolaj használata szükséges a funkció helyes működéséhez. A láncolaj kiválasztásakor kérje ki az illetékes szakszerviz tanácsát.

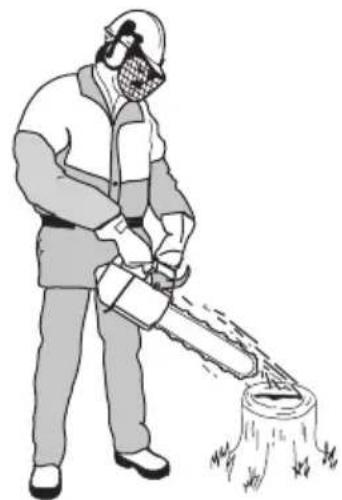

• Használjon Husqvarna láncolajat a maximális fűrészlánc-élettartam, valamint a környezetre kifejtett negatív hatások megelőzése érdekében. Amennyiben Husqvarnaláncolaj nem hozzáférhető, hagyományos láncolaj használatát javasoljuk.

• Olyan láncolajat használjon, amely megfelelőképpen tapad a fűrészlánchoz.

193• Megfelelő viszkozitású láncolajat használjon, amely megfelel a levegő hőmérsékletének. VIGYÁZAT: Ha az olaj túl híg, akkor az üzemanyag előtt fog kifogyni. A 0 °C/32 °F alatti hőmérsékleti értékek esetén bizonyos láncolajak túl sűrűvé válnak, ami az olajszivattyú összetevőinek károsodását okozhatja.

• Az ajánlott vágóeszközöket használja. Lásd az Tartozékok213. oldalon fejezetet.

• Vegye le a lánckenő olaj tartályának sapkáját.

• Töltse fel a láncolaj tartályát láncolajjal.

• Körültekintően helyezze fel a sapkát. Megjegyzés: Ha meg szeretné tudni, hogy a lánckenő olaj tartálya hol van a terméken, lásd: A termék áttekintése184. oldalon

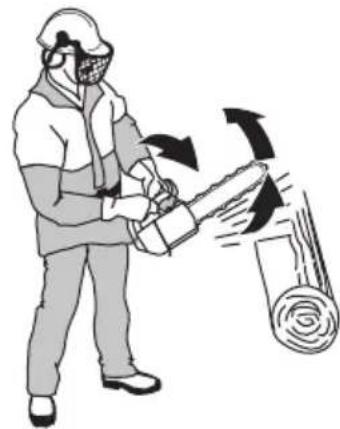

Visszarúgási információk FIGYELMEZTETÉS: A gép a kezelő és mások súlyos sérülését és halálát okozhatja. A kockázat csökkentése érdekében ismerni kell a visszarúgás okait, valamint a megelőzésük módját. Visszarúgás csak akkor történik, amikor a vezetőlemez visszarúgási zónája hozzáér egy tárgyhoz. A visszarúgás váratlanul és nagy erővel történhet, ami a kezelő felé dobja a terméket. A visszarúgás mindig a vezetőlemez síkjában történik. A termék általában a kezelő felé mozdul el, de más irányba is mozoghat. Az határozza meg, hogy merrefelé történik elmozdulás, hogy a visszarúgás pillanatában hogyan használták a terméket. Ha kisebb a vezetőlemez csúcsának sugara, az csökkenti a visszarúgás erejét. A visszarúgás hatásainak csökkentése érdekében kis visszarúgású fűrészláncot használjon. Ügyeljen, hogy a visszarúgási zóna ne érjen hozzá semmihez. FIGYELMEZTETÉS: Egyetlen fűrészlánc sem előzi meg teljes mértékben a visszarúgást. Minden esetben kövesse az utasításokat. Gyakori kérdések a visszarúgással kapcsolatban

• A kezem mindig működésbe aktiválni fogja a láncféket visszarúgás esetén? Nem. Szükség van némi erőre ahhoz, hogy az elülső kézvédőt előrenyomja. Ha nem alkalmazza a szükséges mértékű erőt, akkor előfordulhat, hogy a láncfék nem fog aktiválódni. Emellett két kézzel stabilan kell tartania a termék markolatait a munkavégzés közben. Ha visszarúgás történik, akkor előfordulhat, hogy a láncfék nem állítja le a fűrészláncot, mielőtt az hozzáérne Önhöz. Emellett van néhány olyan pozíció, amelyben a keze nem tud hozzáérni az elülső kézvédőhöz a láncfék aktiválásához. Erre jelent példát a döntővágási pozíció.

• A tehetetlenségi kioldómechanizmus mindig aktiválni fogja a láncféket visszarúgás közben? Nem. Először is, a láncféknek megfelelően kell működnie. A láncfék ellenőrzésével kapcsolatos utasításokat illetően tekintse át a következőt:

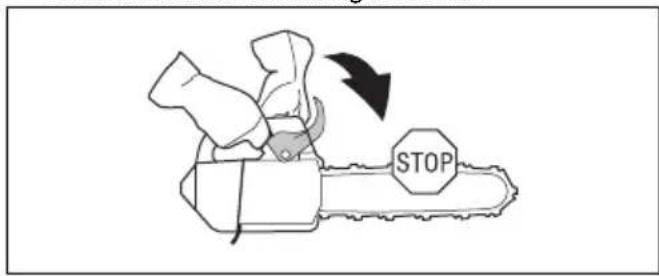

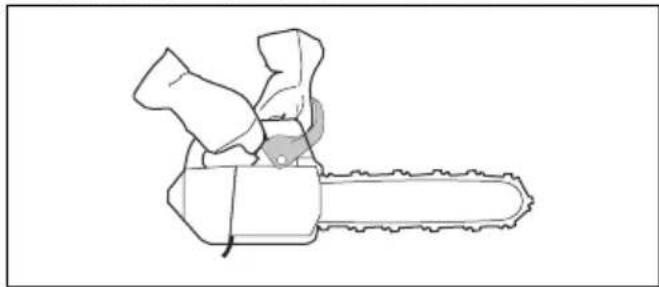

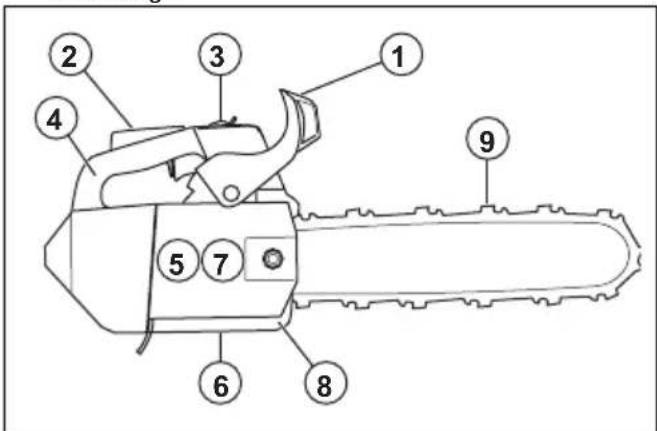

láncfék ellenőrzése201. oldalon . Javasoljuk, hogy minden alkalommal végezze el a termék használata előtt. Emellett a visszarúgás erejének elég intenzívnek kell lenni ahhoz, hogy aktiválja a láncféket. Ha a láncfék túl érzékeny, akkor nehéz műveletek közben aktiválódhat.

• A láncfék mindig megvéd majd engem a sérülésektől visszarúgás esetén?

732 - 016 -Nem. A láncféknek megfelelőképpen kell működnie

ahhoz, hogy védelmet biztosítson. Emellett a láncféknek is aktiválódnia kell a visszarúgás közben, hogy megállítsa a fűrészláncot. Ha Ön a vezetőlemez közelében van, akkor előfordulhat, hogy a láncféknek nem lesz elég ideje a fűrészlánc leállítására, mielőtt az Önhöz ér. FIGYELMEZTETÉS: Kizárólag Ön és a megfelelő munkavégzési technika képes a visszarúgások megelőzésére. A termék elindítása Indítás hideg motorral FIGYELMEZTETÉS: A termék beindításakor a láncféknek bekapcsolt állapotban kell lennie, ezáltal csökkentve a sérülés kockázatát.

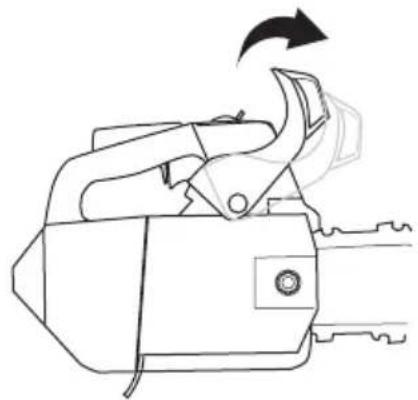

1. Mozdítsa előre az első kézvédőt a láncfék

2. Nyomja meg körülbelül 6 alkalommal az

üzemanyagpumpát, amíg el nem kezd üzemanyaggal telítődni. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.

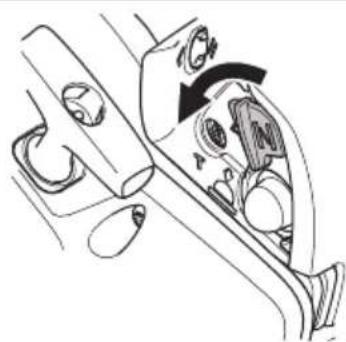

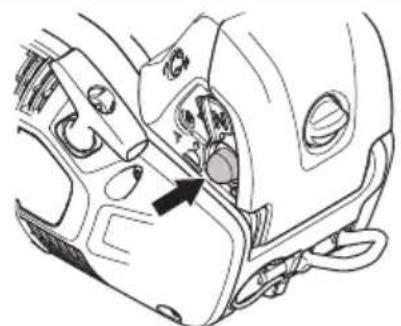

3. Állítsa a hidegindítót szívató állásba.

4. További utasítások a következő helyen állnak

rendelkezésre: A termék elindítása196. oldalon

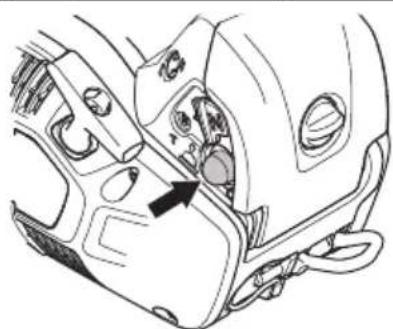

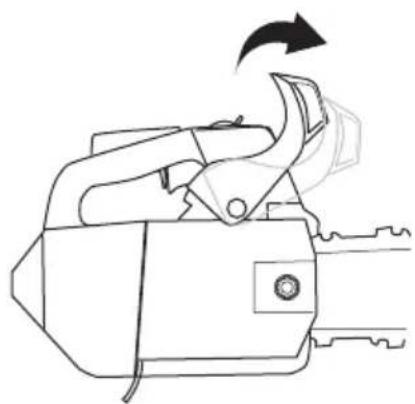

Felkészülés indításra meleg motor esetén FIGYELMEZTETÉS: A termék beindításakor a láncféknek bekapcsolt állapotban kell lennie, ezáltal csökkentve a sérülés kockázatát.

1. Mozdítsa előre az első kézvédőt a láncfék

2. Nyomja meg kb. 6 alkalommal az

üzemanyagpumpát, amíg el nem kezd üzemanyaggal telítődni. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.

1953. Mozdítsa el a hidegindítót szívató állásba, majd közvetlenül munkavégzési állásba.

4. További utasítások a következő helyen állnak

rendelkezésre: A termék elindítása196. oldalon

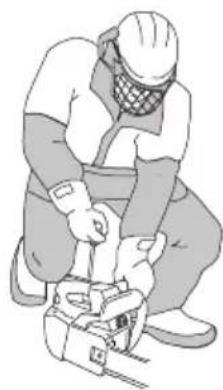

A termék elindítása FIGYELMEZTETÉS: A lábait mindenképpen tartsa stabil állásban a termék beindításakor. FIGYELMEZTETÉS: Ha a fűrészlánc alapjárati fordulatszámon forog, forduljon az illetékes szakszervizhez, és ne használja a terméket.

1. Helyezze a terméket a talajra.

2. Helyezze a bal kezét az elülső fogantyúra.

3. Helyezze a térdét a felső fogantyú hátsó részére.

4. Húzza meg lassan az indítókötelet jobb kézzel, amíg

ellenállást nem érez. FIGYELMEZTETÉS: Ne tekerje az indítózsinórt a keze köré. VIGYÁZAT: Ne húzza ki teljesen az indítózsinórt, és ne engedje el a berántókötél fogantyúját. a) Ha a terméket hideg motor mellett indítja be, akkor addig húzza az indítókötél fogantyúját, amíg a motor be nem indul. Megjegyzés: A motor beindulását pöfögő hang jelzi. b) Helyezze a szívatókart szívató állásba.

5. Húzza meg az indítózsinór fogantyúját, amíg a motor

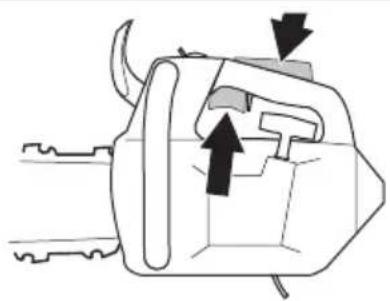

6. Gyorsan engedje ki a gázadagoló reteszét, ezáltal

alapjáratra állítva a terméket.

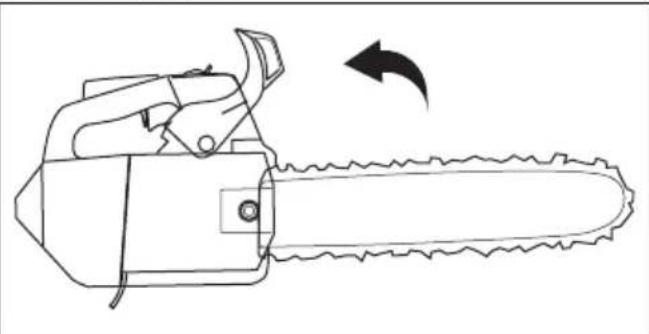

7. Mozdítsa el hátrafelé az első kézvédőt a láncfék

8. Használja a terméket.

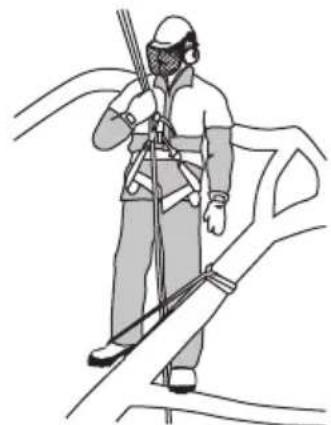

A termék fán történő beindítása Megjegyzés: A termék használata előtt győződjön meg arról, hogy elegendő üzemanyag áll rendelkezésre.

1. Aktiválja a láncféket.

2. A termék beindításakor tartsa a terméket a teste bal

vagy jobb oldalán. a) Ha a terméket a bal oldalán tartja, akkor a bal kezét helyezze az elülső fogantyúra. Tartsa az indítókötelet a jobb kezével, és a termék beindításakor a testétől távolodó irányba lökje meg a terméket. b) Ha a terméket a jobb oldalán tartja, akkor a jobb bal kezét helyezze a két fogantyú egyikére. Tartsa az indítókötelet a bal kezével, és a termék beindításakor a testétől távolodó irányba lökje meg a terméket.

732 - 016 -A termék leállítása

1. A be/ki kapcsolót állítsa STOP állásba.

A munkavégzési technikával kapcsolatos tudnivalók FIGYELMEZTETÉS: A kézikönyvben olvasható, munkavégzéssel kapcsolatos információk nem biztosítanak megfelelő képzést a termék működtetéséhez. Kizárólag akkor használja ezt a terméket, ha megfelelő képzésben részesült a faápolás terén. A megfelelő képzés nélküli működtetés a kezelő vagy mások súlyos sérülését vagy halálát okozhatja.

• A vágás közben teljes fordulatszámot alkalmazzon, majd az egyes vágások után hagyja alapjáraton járni a terméket. VIGYÁZAT: A motor károsodhat akkor, ha túl hosszú ideig járatják terhelés nélkül maximális fordulatszámon.

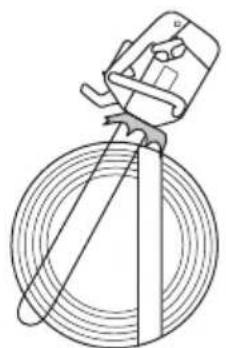

• Vágás közben helyezze a rönktámaszt a rönkbe, és használja emelőkarként. Megjegyzés: Nem minden típus van rönktámasszal ellátva. További tájékoztatásért forduljon az illetékes szakszervizhez. Húzó irányú vágás és toló irányú vágás A terméket 2 különböző pozícióban használhatja fa vágására.

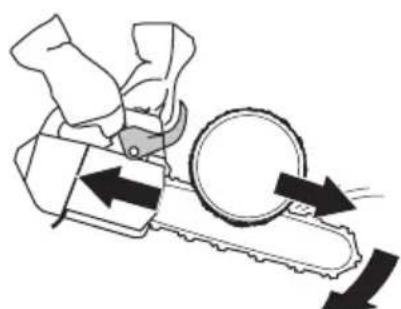

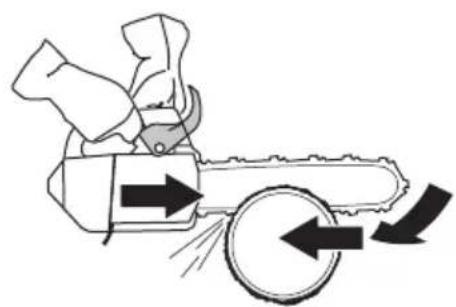

• A húzó irányú vágás az, amikor a vezetőlemez alsó részével végez vágást. A fűrészlánc áthalad a fán a vágás során. Ebben a pozícióban jobban irányítható a termék és a visszarúgási zóna pozíciója.

• A toló irányú vágás az, amikor a vezetőlemez felső részével végez vágást. Ekkor a fűrészlánc a kezelő irányába tolja el a terméket. FIGYELMEZTETÉS: Ha a láncfűrész elakad a törzsben, a termék Ön felé nyomódhat. Tartsa szorosan a terméket, és ügyeljen arra, hogy a vezetőlemez visszarúgási zónája ne érjen hozzá a fához, ezáltal visszarúgást okozva. A termék előkészítése a fán végzett munkához Talajon álló dolgozó Talajon álló dolgozóként tegye meg a következő lépéseket.

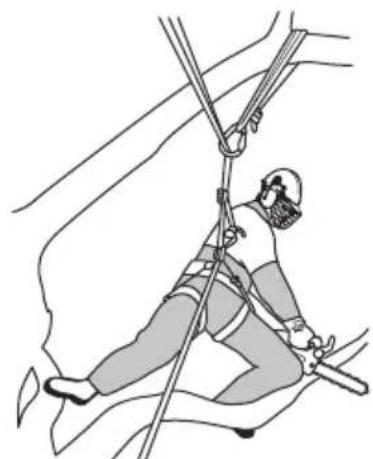

1. Vizsgálja meg a terméket.

2. Töltse fel az üzemanyag- és a láncolajtartályt.

1973. Csatlakoztassa egy jóváhagyott biztonsági heveder végét a kötélakasztóhoz. Megjegyzés: A biztonsági heveder biztosítja, hogy a termék ne ütődjön hozzá a talajhoz, ha leesik.

4. Ügyeljen arra, hogy a biztonsági heveder másik

végén legyen egy karabiner.

5. Indítsa be és melegítse be a terméket.

6. Állítsa le a terméket.

7. Aktiválja a láncféket.

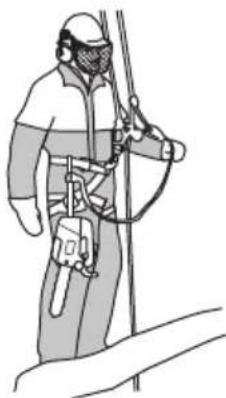

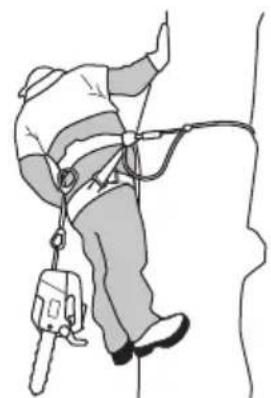

8. Emelőeszközök használatával emelje fel a terméket

a fán tartózkodó kezelőhöz. FIGYELMEZTETÉS: Győződjön meg arról, hogy a termék megfelelően csatlakoztatva van, mielőtt felemeli a fára. Fán tartózkodó dolgozó Fán tartózkodó dolgozóként kövesse az alábbi utasításokat.

1. Mielőtt lecsatolja a biztonsági kötelet az

emelőeszközről, csatolja a terméket a hevederhez. Csatolja a terméket a hevederhez a pántakasztóval vagy a biztonsági kötélen levő acélgyűrűvel. FIGYELMEZTETÉS: Csatolja a biztonsági kötelet a hevederen lévő javasolt rögzítési pontok egyikéhez. FIGYELMEZTETÉS: Ha csak a biztonsági kötelet használja arra, hogy a terméket a hevederhez csatolja, akkor a terméket teljesen le kell ereszteni a biztonsági kötélen. Ne engedje el magasról a terméket.

2. Használjon jóváhagyott karabinereket, hogy a

biztonsági kötél szabad végét a hevederen levő rögzítési ponthoz csatolja. Ez az elsődleges rögzítési pont. VIGYÁZAT: A biztonsági kötelet csak a kötélakasztóhoz szabad csatlakoztatni.

3. Ügyeljen arra, hogy stabil és biztonságos helyzetben

4. Vegye ki a terméket a másodlagos rögzítési pontból,

indítsa el a terméket, és végezze el a vágást.

5. Közvetlenül a vágás befejezése után aktiválja a

6. Állítsa le a terméket, és helyezze vissza a

másodlagos rögzítési pontba. A termék fán történő működtetése FIGYELMEZTETÉS: A legtöbb baleset akkor történik, amikor a kezelő nem rendelkezik teljes mértékű irányítással a termék vagy a munkavégzési pozíció felett.

• Tartson fen biztonságos munkavégzési pozíciót.

• Vízszintes darabokat csípőmagasságban, függőleges darabokat pedig köldökmagasságban vágjon.

• Két kézzel tartsa a terméket.

• Függőleges irányú ágakon történő munkavégzés közben ügyeljen arra, hogy stabilan álljon a lábán, és kis erőt fejtsen ki oldalirányban. Vezesse át a biztonsági kötelet egy másik csatlakoztatási ponton, ezáltal megszüntetve vagy megelőzve az egyre nagyobb oldalirányú erőket. Emellett egy állítható kötelet is rögzíthet közvetlenül a hevederből egy másik csatlakoztatási ponthoz.

732 - 016 -• A biztonságos munkavégzési pozíció megtartásához

használjon lábhurkot.

• Rendszeres időközönként végezze el a heveder, az öv és a kötelek ellenőrzését.

• Ha a termékkel együtt kell másznia, csatlakoztassa a terméket a hevederen lévő hátsó csatlakoztatási ponthoz. A hátsó csatlakoztatás távol fogja tartani a terméket a mászókötelektől, és biztosítani fogja, hogy a tömege a gerince mentén középen legyen alátámasztva. FIGYELMEZTETÉS: A láncfékek mindenképpen aktiválni kell akkor, ha a terméket leereszti a hevederére. Beakadt termék eltávolítása

1. Állítsa le a terméket.

2. Rögzítse a terméket a fa belső részén, a rönk vágás

felőli oldalán vagy egy másik eszköztartó kötélen.

3. Óvatosan húzza ki a fűrészt a vágásból, közben

szükség szerint megemelve az ágat. FIGYELMEZTETÉS: Ne próbálja meg kirántani a terméket. Súlyos sérülés veszélye.

4. Szükség esetén használjon kézi fűrészt vagy egy

másik láncfűrészt a termék kiszabadításához. Vágja el az ágat legalább 30 cm/12 hüvelyk távolságra a beakadt terméktől. A vágást a termék beakadási helyéhez képest a külső részen végezze el. Karbantartás Bevezető FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. Karbantartási terv Napi karbantartás Heti karbantartás Havi karbantartás Tisztítsa meg a termék külső alka- trészeit, és ügyeljen arra, hogy ne maradjon olaj a fogantyúkon. Tisztítsa ki a hűtőrendszert. Lásd az A hűtőrendszer kitisztítása210. olda- lon fejezetet. Ellenőrizze a fékszalagot. Lásd az

fékszalag ellenőrzése201. oldalon fe- jezetet.

732 - 016 - 199Napi karbantartás Heti karbantartás Havi karbantartás

Ellenőrizze a gázadagolót és a gáza- dagoló reteszét. Lásd az A gázada- goló és a gázadagoló reteszének ellenőrzése201. oldalon fejezetet. Ellenőrizze az indítóegységet, az in- dítózsinórt és a visszahúzórugót. Ellenőrizze a tengelykapcsoló köze- pét, a tengelykapcsoló dobot és a tengelykapcsoló rugót. Győződjön meg arról, hogy a rez- géscsillapító egységek nem sérültek-

Kenje meg a tűgörgős csapágyat. Lásd az A tűgörgős csapágy olajozá- sa208. oldalon fejezetet. Tisztítsa meg a gyújtógyertyát. Lásd

A gyújtógyertya ellenőrzése204. oldalon fejezetet. Tisztítsa meg és ellenőrizze a láncfé- ket. Lásd az A láncfék ellenőrzé- se201. oldalon fejezetet. Távolítsa el az esetlegesen kialakult sorjákat a vezetőlemez széleiről. Lásd az A vezetőlemez ellenőrzé- se209. oldalon fejezetet. Tisztítsa le a karburátor külső alka- trészeit. Ellenőrizze a láncfogót. Lásd az

láncfogó ellenőrzése202. oldalon fe- jezetet. Tisztítsa meg, illetve cserélje ki a hangtompító szikrafogó hálóját. Ellenőrizze az üzemanyagszűrőt és az üzemanyag-vezetéket. Ha szük- séges, cserélje ki. Fordítsa meg a vezetőlemezt, ellenő- rizze a kenőjáratot, és tisztítsa meg a vezetőlemez vájatát. Lásd az A veze- tőlemez ellenőrzése209. oldalon feje- zetet. Tisztítsa meg a karburátor környékét. Ellenőrizze az összes kábelt és csa- tlakozót. Győződjön meg arról, hogy a vezető- lemezre és a fűrészláncra elegendő olaj jut. Tisztítsa meg vagy cserélje ki a leve- gőszűrőt. Lásd az A levegőszűrő megtisztítása204. oldalon fejezetet. Ürítse ki a benzintartályt. Végezze el a fűrészlánc ellenőrzését. Lásd az A vágószerkezet ellenőrzé- se208. oldalon fejezetet. Tisztítsa meg a hengerbordák közötti részeket. Ürítse ki az olajtartályt. Élezze meg a fűrészláncot, és ellenő- rizze a feszességét. Lásd az A fű- részlánc élezése205. oldalon fejeze- tet. Ellenőrizze a lánc csillagkerekét. Lásd az A homloklánckerék ellenőr- zése208. oldalon fejezetet. Tisztítsa meg az indító levegőbeömlő nyílását. Győződjön meg arról, hogy az anyac- savarok és a csavarok szorosan meg vannak-e húzva. Ellenőrizze a leállítókapcsolót. Lásd

A ki/bekapcsológomb ellenőrzé- se202. oldalon fejezetet. Ellenőrizze, hogy nem szivárog-e üzemanyag a motorból, a tartályból vagy az üzemanyag-vezetékekből. Győződjön meg arról, hogy alapjára- ton működő motor mellett a fűrész- lánc nem forog. 200 732 - 016 -Napi karbantartás Heti karbantartás Havi karbantartás Győződjön meg arról, hogy a hangfo- gó megfelelően van-e csatlakoztatva, nincsenek-e rajta károsodások, és a hangfogó egyetlen alkatrésze sem hiányzik. A termék biztonsági eszközeinek karbantartása és ellenőrzése A fékszalag ellenőrzése

1. Kefe használatával távolítsa el az összes fűrészport,

gyantát és szennyeződést a láncfékről és a tengelykapcsoló dobról. A szennyeződések és a kopás befolyásolják a fék működését.

2. Ellenőrizze a fékszalagot. A fékszalagnak a

legvékonyabb pontján minimum 0,6 mm/0,024 hüvelyk vastagnak kell lennie. Az első kézvédő ellenőrzése

1. Győződjön meg arról, hogy a vágóburkolat nem

sérült, és hogy hibáktól, például repedésektől mentes.

2. Ellenőrizze, hogy szabadon mozog-e az elülső

kézvédő, és hogy biztonságos módon csatlakozik-e a tengelykapcsoló burkolatához. A láncfék ellenőrzése

1. Indítsa be a terméket. Az utasításokat illetően

tekintse át a következőt: A termék elindítása195. oldalon

FIGYELMEZTETÉS: Gondoskodjon arról, hogy a fűrészlánc se a talajhoz, se egyéb tárgyakhoz ne érjen hozzá.

2. Tartsa erősen a terméket.

FIGYELMEZTETÉS: Gondoskodjon arról, hogy a fűrészlánc se a talajhoz, se egyéb tárgyakhoz ne érjen hozzá.

3. Adjon teljes gázt, és a bal csuklóját döntse előre az

első kézvédő irányába a láncfék aktiválásához. A fűrészláncnak azonnal meg kell állnia. FIGYELMEZTETÉS: A láncfék aktiválásakor ne engedje el az elülső fogantyút. A gázadagoló és a gázadagoló reteszének ellenőrzése

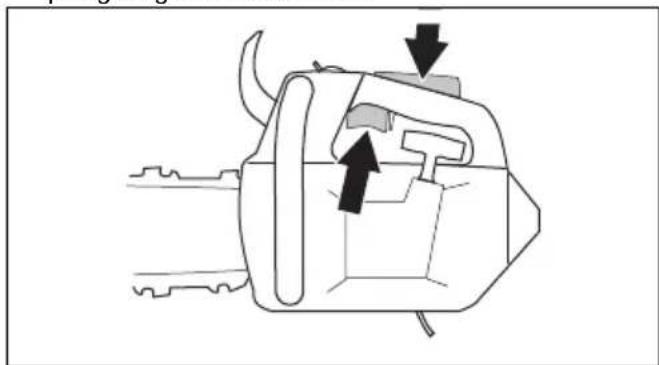

1. Győződjön meg arról, hogy a gázadagoló és a

retesze akadálymentesen mozog, a visszatérítő rugó pedig megfelelően működik.

2012. Nyomja le a gázadagoló reteszét, és győződjön meg arról, hogy a felengedése után visszatér alaphelyzetbe.

3. Ellenőrizze, hogy a reteszt elengedve a gázadagoló

alapjárati pozícióban reteszelődik-e.

4. Indítsa be a láncfűrészt, és adjon teljes gázt.

5. Engedje el a kapcsológombot, és győződjön meg

arról, hogy a lánc megáll és nyugalomban marad. FIGYELMEZTETÉS: Ha a lánc alapjárati helyzetben lévő gázadagolóval is körbejár, akkor forduljon az illetékes szakszervizhez. A láncfogó ellenőrzése

1. Győződjön meg arról, hogy a láncfogó nem sérült.

2. Győződjön meg arról, hogy a láncfogó stabil, és

illeszkedik a termék testéhez. A rezgéscsillapító rendszer ellenőrzése

1. Győződjön meg arról, hogy nincsenek repedések

vagy eldeformálódás a rezgéscsillapító rendszer egységein.

2. Ellenőrizze, hogy a rezgéscsillapító egységek

megfelelően kapcsolódnak-e a motortesthez és a fogantyúkhoz. A rezgéscsillapító rendszer elhelyezkedésével kapcsolatos információkat illetően tekintse át a következőt: A termék áttekintése184. oldalon

A ki/bekapcsológomb ellenőrzése

1. Indítsa be a motort.

2. A be/ki kapcsolót állítsa STOP állásba. A motornak

ekkor le kell állnia. A hangfogó ellenőrzése

1. Ellenőrizze, hogy nem hibásodott-e meg a hangfogó.

2. Ellenőrizze, hogy a hangfogó megfelelően

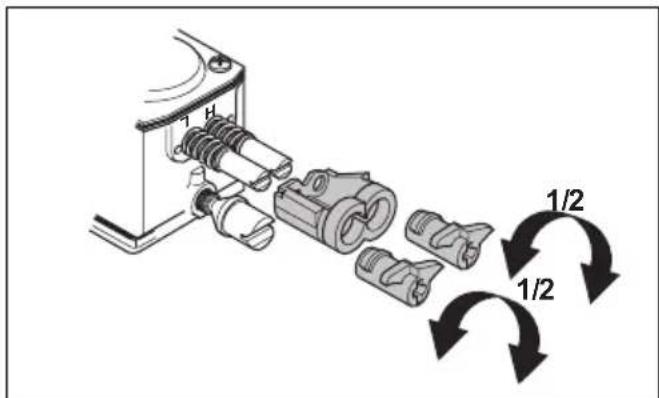

csatlakozik-e a termékhez. A karburátor beállítása Környezetvédelmi és károsanyag-kibocsátási törvényekből adódóan a termék beállítási korlátozásokat tartalmaz a karburátor beállítócsavarjainál. Ez csökkenti a termék által kibocsátott káros kipufogógázok mennyiségét. A beállítócsavarokat legfeljebb fél fordulattal lehet elfordítani. 1/2 1/2

Alapvető beállítások és bejáratás A karburátor alapvető beállításait elvégzik a gyárban. A javasolt alapjárati fordulatszámot illetően tekintse át a következőt: Műszaki adatok212. oldalon

732 - 016 -VIGYÁZAT: Az első 10 munkaórában ne

működtesse a terméket túl magas fordulatszámon. VIGYÁZAT: Ha a fűrészlánc alapjárati fordulatszámon forog, fordítsa el az alapjárati fordulatszám csavarját az óramutató járásával ellentétes irányban, amíg a fűrészlánc le nem áll. Az alacsony fordulatszám tűjének (L) beállítása

• Forgassa el az alacsony fordulatszám tűjét az óramutató járásával egyező irányba, amíg meg nem áll. Megjegyzés: Ha a terméknek gyenge a gyorsulási teljesítménye, vagy az alapjárati fordulatszám nem helyes, fordítsa el az alacsony fordulatszám tűjét az óramutató járásával ellentétes irányban. Fordítsa el az alapjárati fordulatszám tűjét, amíg el nem éri a megfelelő gyorsulási teljesítményt és alapjárati fordulatszámot. Az alapjárati fordulatszám csavarjának (T) beállítása

1. Indítsa be a terméket.

2. Fordítsa el az alapjárat-beállító csavart az óramutató

járásával megegyező irányban, amíg a fűrészlánc forogni nem kezd.

3. Fordítsa el az alapjárat-beállító csavart az óramutató

járásával ellentétes irányban, amíg a fűrészlánc le nem áll. Megjegyzés: Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben megfelelően jár. Az alapjárati fordulatszám és a fűrészlánc forgásához szükséges fordulatszám között biztonságos különbségnek kell lennie. FIGYELMEZTETÉS: Ha az alapjárat-beállító csavar elfordításakor a fűrészlánc nem áll le, forduljon a szakszervizhez. Addig ne használja a terméket, amíg az nincs megfelelően beállítva. A magas fordulatszám tűjének (H) beállítása A motort gyárilag a tengerszinten való működéshez állították be. Ennél nagyobb tengerszint feletti magasság, illetve eltérő időjárási vagy hőmérsékleti viszonyok esetén szükség lehet a magas fordulatszám tűjének beállítására.

• Fordítsa el a magas fordulatszám tűjét a beállítás elvégzéséhez. VIGYÁZAT: A magas fordulatszám tűjének csavarját ne fordítsa el a beállítási korlátozás pontjánál nagyobb mértékben. Ez a dugattyú és a henger károsodását okozhatja. A karburátor helyes beállításának ellenőrzése

• Győződjön meg arról, hogy a termék gyorsulási teljesítménye megfelelő.

• Győződjön meg arról, hogy a termék képes teljes gázon működni.

• Győződjön meg arról, hogy a fűrészlánc alapjárati fordulatszámon nem forog.

• Ha a terméket nem egyszerű beindítani, vagy kisebb a gyorsulási teljesítménye, végezze el az alacsony és a magas fordulatszám tűjének beállítását. VIGYÁZAT: A nem megfelelő beállítások kárt tehetnek a motorban. Hibás vagy elhasznált indítókötél cseréje

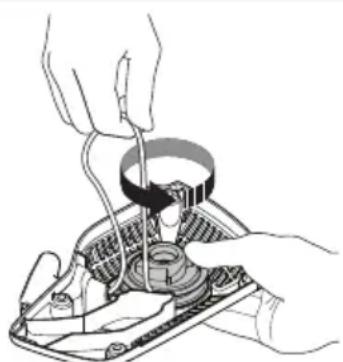

1. Lazítsa meg az indítószerkezet burkolatának

2. Távolítsa el az indítószerkezet burkolatát.

3. Húzza ki az indítókötelet körülbelül 30 cm/12 hüvelyk

távolságra, és helyezze a zsinórtárcsán lévő vájatba.

4. Engedje a tárcsát lassan visszafelé forogni, hogy a

visszahúzórugó kioldódjon.

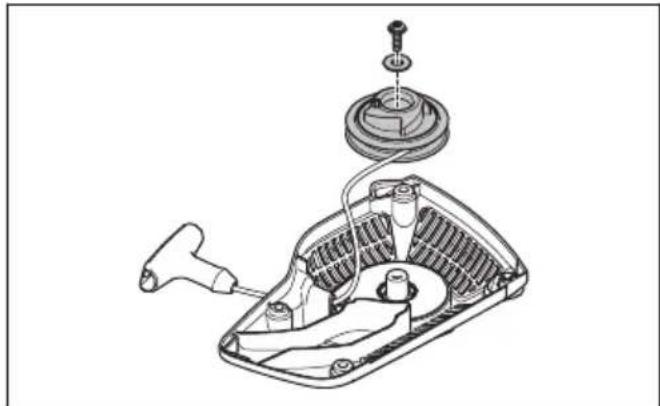

2035. Távolítsa el a tárcsa közepén levő csavart, és vegye ki a tárcsát.

6. Távolítsa el a használt indítókötelet a fogantyúból és

7. Csatlakoztasson egy új indítókötelet a tárcsához.

Tekerje fel az indítókötelet körülbelül 3-szor a tárcsa köré.

8. Csatlakoztassa a tárcsát a visszahúzórugóhoz. A

visszahúzórugó végének rögzülnie kell a tárcsán.

9. Csatlakoztassa a csavart a tárcsa közepéhez.

10. Húzza át az indítókötelet az indítószerkezet házán

levő lyukon és az indítókötél fogantyúján.

11. Kössön szoros csomót az indítókötél végére.

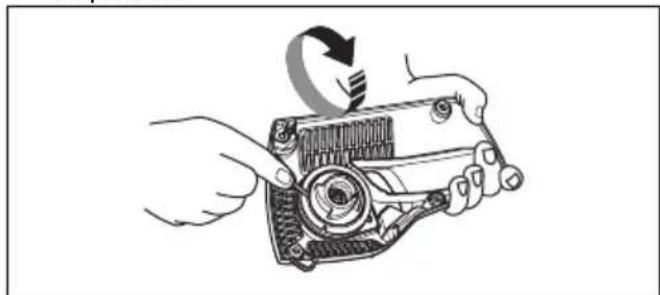

A visszahúzórugó megfeszítése

1. Rögzítse az indítókötelet a tárcsán lévő vájatba.

2. Csavarja el a zsinórtárcsát körülbelül kétszer az óra

járásának megfelelő irányban.

3. Győződjön meg arról, hogy a tárcsát ½ fordulattal el

tudja fordítani az indítókötél teljesen kihúzott állapotában. Az indítószerkezet burkolatának felszerelése a termékre

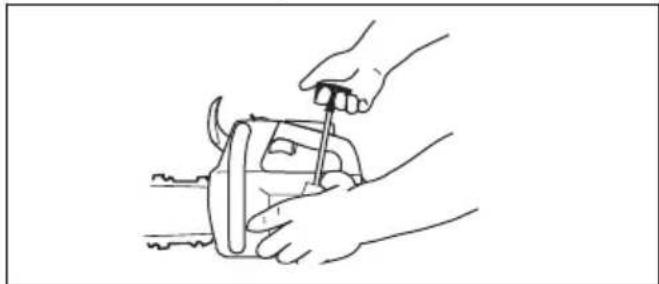

1. Húzza ki az indítókötelet, és helyezze az

indítószerkezetet a forgattyúház felé.

2. Engedje vissza lassan a kötelet úgy, hogy a tárcsa

ráakadjon a tengely indítófogaira.

3. Húzza meg a csavarokat, amelyek az

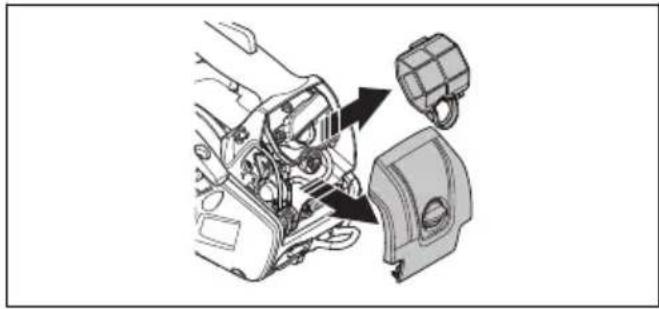

indítószerkezetet rögzítik. A levegőszűrő megtisztítása Rendszeresen tisztítsa meg a levegőszűrőt a szennyeződésektől és a portól. Ez megelőzi a karburátor meghibásodásait, az indítási problémákat, a motorteljesítmény csökkenését, a motor alkatrészeinek kopását és a szokásosnál nagyobb üzemanyag- fogyasztást.

1. Távolítsa el a levegőszűrő fedelét és a levegőszűrőt.

2. Kefe segítségével tisztítsa meg a levegőszűrőt.

Tisztítószer és víz használatával teljes mértékben tisztítsa meg. Megjegyzés: A hosszú ideje használt levegőszűrőt nem lehet teljesen kitisztítani. Rendszeresen cserélje ki a levegőszűrőt, és minden esetben cserélje ki a meghibásodott levegőszűrőt.

3. Csatlakoztassa a szűrőt, és győződjön meg arról,

hogy a szűrő szorosan illeszkedik a szűrőtartóba. Megjegyzés: Az eltérő munkavégzési körülményekből, időjárási viszonyokból vagy évszakból adódóan a termék különböző típusú levegőszűrőkkel használható. További tájékoztatásért forduljon az illetékes szakszervizhez. A gyújtógyertya ellenőrzése VIGYÁZAT: Használjon ajánlott típusú gyújtógyertyát. Lásd az Műszaki adatok212. oldalon fejezetet. A nem megfelelő gyújtógyertya károsíthatja a terméket. 204 732 - 016 -1. Ha a termék nehezen indul vagy nehéz működtetni, illetve ha a termék rendellenesen működik alapjárati fordulatszámon, ellenőrizze, hogy nincs-e szennyeződés a gyújtógyertyán. A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében végezze el a következő lépéseket: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

2. Tisztítsa meg a gyújtógyertyát, ha elszennyeződött.

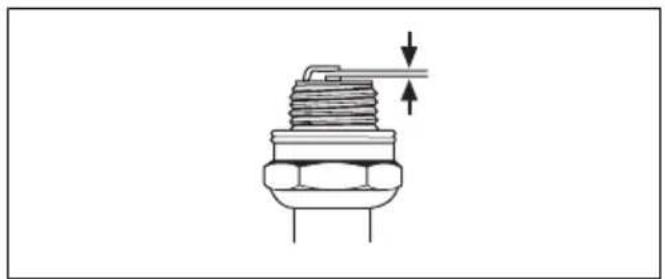

3. Ellenőrizze, hogy megfelelő-e a szikraköz. Lásd:

Műszaki adatok212. oldalon

4. Havonta vagy szükség esetén ennél gyakrabban

cserélje ki a gyújtógyertyát. A fűrészlánc élezése A vezetőlemezzel és a fűrészlánccal kapcsolatos tudnivalók FIGYELMEZTETÉS: A fűrészlánc használata és karbantartása során használjon védőkesztyűt. A nem mozgó fűrészlánc is sérüléseket okozhat. A kopott vezetőlemezt és fűrészláncot a Husqvarna által javasolt vezetőlemez és fűrészlánc kombinációjára cserélje le. Erre azért van szükség, hogy megmaradjanak a termék biztonsági funkciói. A csere- vezetőlemezek és -fűrészláncok általunk ajánlott kombinációit illetően tekintse át a következőt: Tartozékok213. oldalon

• Vezetőlemez hossza, hüvelyk/cm. A vezetőlemez hosszával kapcsolatos adatok általában a vezetőlemez hátsó részén szerepelnek.

• Fogak száma a vezetőlemez orrkerekén (T).

• Láncosztás, hüvelyk. A lánc vezetőszemei közötti távolságnak egyeznie kell a láncvezető végén lévő lánckerék és a meghajtó lánckerék fogai közötti távolsággal. PITCH =

• Meghajtószemek száma. A meghajtószemek számát a vezetőlemez típusa határozza meg.

• A vezetőlemez nyomszélessége, hüvelyk/mm. A vezetőlemez vájatának szélessége ugyanolyan kell, hogy legyen, mint a lánc meghajtószemeinek.

• Láncolajozó nyílás, és nyílás a láncfeszítőhöz. A vezetőlemeznek a terméknek megfelelőnek kell lennie.

• Meghajtószemek szélessége, mm/hüvelyk.

205A vágószemek élezésével kapcsolatos általános tudnivalók Ne használjon tompa fűrészláncot. Ha a fűrészlánc tompa, akkor nagyobb nyomást kell kifejteni ahhoz, hogy a vezetőlemez áthaladjon a fán. Ha a fűrészlánc nagyon tompa, akkor nem jön létre faforgács, csak fűrészpor. Az éles fűrészlánc könnyedén áteszi magát a fán, és a faforgácsok hosszúak és vastagok lesznek. A vágófog (A) és a mélység (B) együttesen teszi ki a fűrészlánc vágásra szolgáló részét, a vágószerszámot. A kettő magassága közötti különbség adja ki a vágási mélységet (vágásmélység-beállítás).

A vágószemek élezésekor a következőkre kell figyelni:

• Hengeres reszelő átmérője. Megfelelő eszköz hiányában nem egyszerű megélezni a fűrészláncot. Használjon Husqvarna reszelősablont. Ez elő fogja segíteni a maximális vágási teljesítményt, illetve minimális szinten tartja a visszarúgás kockázatát. FIGYELMEZTETÉS: A visszarúgás ereje nagymértékben megnő, ha nem követik az élezésre vonatkozó utasításokat. Megjegyzés: A fűrészlánc élezésével kapcsolatos tudnivalókat illetően tekintse át a következőt:

fűrészlánc élezése205. oldalon

A vágószemek élezése

1. A vágófogakat hengeres reszelővel és

reszelősablonnal élezze meg. Megjegyzés: A Husqvarna által az Ön fűrészláncához ajánlott reszelőt és sablont illetően lásd: Tartozékok213. oldalon

2. Helyezze el megfelelő módon a reszelősablont a

vágószemen. Lásd a reszelősablonhoz mellékelt utasításokat.

3. A reszelőt a vágófogak belső oldaláról kifelé

mozgassa. Csökkentse a nyomást a húzó irányú vágáson.

4. Távolítsa el az anyagot az összes vágófog egyik

5. Fordítsa meg a terméket, és a másik oldalról is

távolítsa el az anyagot.

6. Ügyeljen arra, hogy minden vágófog azonos

hosszúságú legyen. A vágásmélység-beállítás módosításával kapcsolatos általános tudnivalók A vágásmélység-beállítás (C) csökken, amikor megélezik a vágófogakat (A). A maximális vágási

732 - 016 -teljesítmény megtartása érdekében el kell távolítani a

reszelés során létrejött anyagokat a mélységhatárolóról (B), hogy megkapjuk az ajánlott vágásmélység- beállítást. Az adott fűrészlánc megfelelő vágásmélység- beállításának elérésével kapcsolatos utasításokat illetően lásd: Tartozékok213. oldalon

FIGYELMEZTETÉS: A visszarúgás kockázata megnő, ha a mélységhatároló távolsága túl nagy! A mélységhatároló beállításának módosítása A vágásmélység-beállítás módosítása és a vágószemek élezése előtt az utasításokat illetően tekintse át a következőt: A vágószemek élezése206. oldalon . Azt javasoljuk, hogy minden harmadik láncélezés után végezze el a mélységhatároló távolságának beállítását. Javasoljuk, hogy a mélységhatároló beállításához használja a sablont, hogy pontosan le tudja mérni a távolságot, és el tudja érni a helyes oldalszöget.

1. Lapos reszelőt és mélységhatároló eszközt

használjon a vágásmélység-beállításhoz. A mélységhatároló beállításához kizárólag Husqvarna sablont használjon, hogy a távolságot pontosan tudja lemérni, és a helyes oldalszöget tudja elérni.

2. Helyezze a mélységhatároló eszközt a fűrészlánc

fölé. Megjegyzés: Az eszköz használatával kapcsolatos további tudnivalókat illetően tekintse át a mélységhatároló csomagolását.

3. A laposreszelő használatával távolítsa el a

mélységhatároló kiálló részéről a felesleget. A fűrészlánc feszességének beállítása FIGYELMEZTETÉS: Ha a feszesség nem megfelelő, a fűrészlánc leugorhat a vezetőlemezről, ami súlyos sérülést vagy halált okozhat. A fűrészlánc használat során meghosszabbodik. Rendszeresen állítsa be a fűrészláncot.

1. Lazítsa meg a vezetőlemezt rögzítő anyacsavarokat,

amelyek a tengelykapcsoló fedelét/láncféket tartják. Használjon csőkulcsot. Megjegyzés: Bizonyos modelleken csak egy vezetőlemez-rögzítő anyacsavar található.

2. Húzza meg az anyacsavarokat kézzel, amilyen

3. Emelje meg a vezetőlemez elejét, és forgassa el a

feszítőcsavart. Használjon csőkulcsot.

4. Szorítsa meg a fűrészláncot, amíg szorosan rá nem

fekszik a vezetőlemezre, de még könnyen mozog.

5. Szorítsa meg a vezetőlemez anyacsavarjait a

csavarkulccsal, és eközben emelje fel a vezetőlemez elülső részét.

6. Győződjön meg arról, hogy a lánc kézzel szabadon

körbehúzható, és hogy nem lóg lazán a vezetőlemezről. A termék feszítőcsavar-pozícióját illetően tekintse át a következőt: A termék áttekintése184. oldalon

207A fűrészlánc kenésének ellenőrzése

1. Indítsa el a terméket, és hagyja járni ¾ gázzal.

2. Tartsa a vezetőlemezt körülbelül 20 cm/8 hüvelyk

távolságban egy világos színű felület felett.

3. Ha a fűrészlánc kenése megfelelő, akkor a felületen

1 perc elteltével egyértelmű olajcsík fog megjelenni.

4. Ha a fűrészlánc kenése nem működik megfelelően,

végezze el a vezetőlemez ellenőrzését. Az utasításokat illetően tekintse át a következőt:

vezetőlemez ellenőrzése209. oldalon . Forduljon az illetékes szakszervizhez, ha a karbantartási lépések nem segítenek a problémán. A homloklánckerék ellenőrzése A tengelykapcsoló dobon található egy homloklánckerék, amely rá van hegesztve a tengelykapcsoló dobra.

• Rendszeresen nézzen rá, és ellenőrizze, mennyire látszik kopottnak ez a homloklánckerék. Cserélje le a tengelykapcsoló dobot a homloklánckerékkel, ha túl nagy mértékű a kopás. A tűgörgős csapágy olajozása

1. Mozdítsa hátrafelé az első kézvédőt a láncfék

2. Távolítsa el a vezetőlemezt rögzítő anyacsavarokat,

és vegye le a tengelykapcsoló fedelét. Megjegyzés: Bizonyos modelleken egyetlen vezetőlemez-rögzítő anyacsavar található.

3. Helyezze a terméket stabil felületre, úgy, hogy a

tengelykapcsoló dobja felfelé áll.

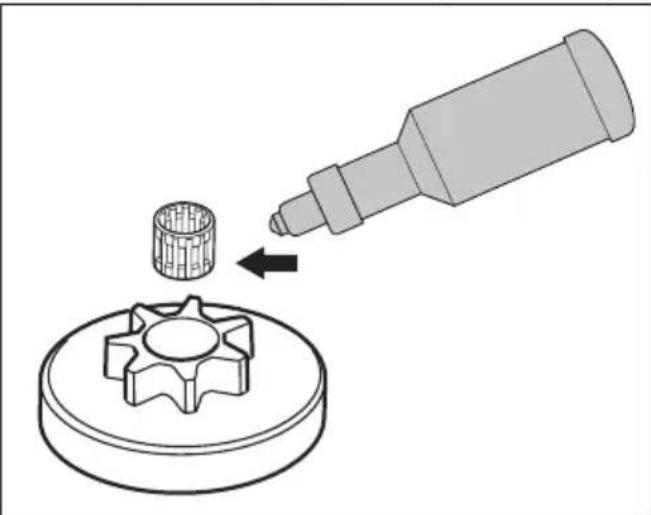

4. Távolítsa el a tengelykapcsoló dobot, és kenje meg

a tűgörgős csapágyat zsírzópréssel. Kiváló minőségű motorolajat vagy csapágyzsírt használjon. A vágószerkezet ellenőrzése

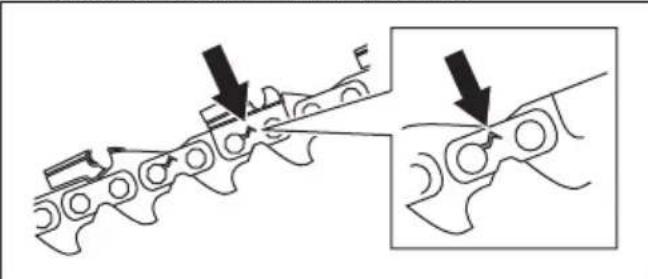

1. Győződjön meg arról, hogy nincsenek repedések a

szegecseken és a szemeken, és hogy egyik szegecs sem laza. Szükség esetén cserélje ki.

2. Győződjön meg arról, hogy a fűrészlánc könnyen

hajlítható. Ha a fűrészlánc merev, cserélje le.

3. Hasonlítsa össze a láncot egy új lánccal annak

megállapításához, hogy a szegecsek és a meghajtószemek elhasználódtak-e.

4. Cserélje ki a fűrészláncot, a vágófog leghosszabb

része rövidebb, mint 4 mm/0,16 hüvelyk. Emellett akkor is ki kell cserélni a fűrészláncot, ha repedések vannak a vágószemeken.

732 - 016 -A vezetőlemez ellenőrzése

1. Ellenőrizze, hogy nincs-e eltömődve az olajcsatorna.

Szükség esetén tisztítsa meg.

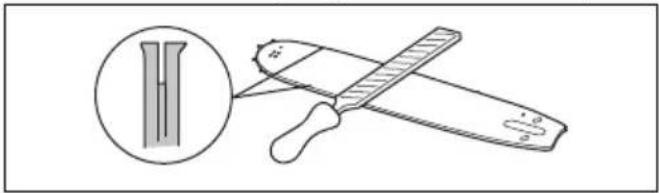

2. Ellenőrizze, hogy nincs-e sorja a vezetőlemez

szélein. Reszelő segítségével távolítsa el a sorjákat.

3. Tisztítsa meg a vezetőlemez vájatát.

4. Ellenőrizze, hogy nem kopott-e a vezetőlemez

vájata. Szükség esetén cserélje ki a vezetőlemezt.

5. Ellenőrizze, hogy nem durva vagy nagyon kopott-e a

6. Ellenőrizze, hogy az orrkerék szabadon forog-e, és

hogy nincs-e eldugulva a vezetőlemez csúcsán lévő kenőnyílás. Szükség esetén tisztítsa meg és kenje meg.

7. Naponta fordítsa meg a vezetőlemezt az élettartama

meghosszabbítása érdekében. Az üzemanyagtartály és a láncolajtartály karbantartásának elvégzése

• Rendszeresen eressze le és tisztítsa meg az üzemanyagtartályt és a láncolajtartályt.

• Évente vagy szükség esetén ennél gyakrabban cserélje ki az üzemanyagszűrőt. VIGYÁZAT: Az üzemanyagtartályba került szennyeződések üzemzavart okoznak. A láncolajáramlás beállítása FIGYELMEZTETÉS: Az olajszivattyú beállításának elvégzése előtt állítsa le a motort.

1. Fordítsa el az olajszivattyú beállítócsavarját.

Használjon csavarhúzót vagy kombinációs csavarkulcsot. a) Az olajáramlás növeléséhez forgassa el a beállítócsavart az óramutató járásával egyező irányban.

209b) Az olajáramlás csökkentéséhez fordítsa el a beállítócsavart az óramutató járásával ellentétes irányban. A hűtőrendszer kitisztítása A hűtőrendszer alacsonyan tartja a motor hőmérsékletét. A hűtőrendszer magában foglalja az indítószerkezeten található levegőbeömlőt és a levegőterelő lemezt, a lendkeréken lévő fogakat, a hengeren lévő hűtőbordákat, a hűtőcsatornát és a hengerfedelet.

1. Tisztítsa meg kefével a hűtőrendszert hetente

egyszer, illetve szükség esetén ennél gyakrabban.

2. Ellenőrizze, hogy nem szennyeződött-e a

hűtőrendszer, illetve nincs-e eltömődve. VIGYÁZAT: A szennyezett vagy eltömődött hűtőrendszer a gép túlhevüléséhez vezethet, ami a termék károsodását okozhatja. Hibaelhárítás A motor nem indul A termék megvizsgálandó alkatrésze Lehetséges ok Teendő Indítófogak Az indítófogak eltömődtek. Állítsa be vagy cserélje ki az indítófo- gakat. Tisztítsa meg a fogak környékét. Beszéljen egy hivatalos szakszerviz- zel. Üzemanyagtartály Nem megfelelő üzemanyag. Engedje le az üzemanyagtartályt és töltsön be megfelelő üzemanyagot. Az üzemanyagtartály láncolajjal van tele. Ha már megpróbálta beindítani a ter- méket, forduljon az illetékes szaks- zervizhez. Ha még nem próbálta meg beindítani a terméket, eressze le az üzemanyagtartályt. Indító, nincs szikra A gyújtógyertya koszos vagy nedves. Bizonyosodjon meg róla, hogy a gyújtógyertya száraz és tiszta. A szikraköz nem megfelelő. Tisztítsa meg a gyújtógyertyát. Ügyeljen arra, megfelelő legyen a szikraköz és a gyújtógyertya, és hogy a javasolt vagy azzal egyenértékű gyújtógyertya legyen behelyezve. A helyes szikraközt illetően tekintse át a következőt: Műszaki adatok212. oldalon

210 732 - 016 -A termék megvizsgálandó alkatrésze Lehetséges ok Teendő Gyújtógyertya és henger A gyújtógyertya kilazult. Húzza meg a gyújtógyertyát. A motor befulladt, mert ismételten tel- jes szívatást alkalmaztak a beindítá- sa után. Távolítsa el és tisztítsa meg a gyújtó- gyertyát. Helyezze el a terméket az oldalára fordítva úgy, hogy a gyújtó- gyertya nyílása Öntől távol helyez- kedjen el. Húzza meg 6-8 alkalom- mal erősen az indítókötelet. Szerelje össze a gyújtógyertyát, és indítsa be a terméket. Lásd az A termék elindí- tása195. oldalon fejezetet. A motor elindul, de leáll A termék megvizsgálandó alkatrésze Lehetséges ok Teendő Üzemanyagtartály Nem megfelelő üzemanyag. Engedje le az üzemanyagtartályt és töltsön be megfelelő üzemanyagot. Porlasztó Az alapjárati fordulatszám nem meg- felelő. Forduljon az illetékes szakszerviz- hez. Légszűrő Eltömődött a légszűrő. Tisztítsa meg vagy cserélje ki a leve- gőszűrőt. Üzemanyagszűrő Eltömődött üzemanyagszűrő. Cserélje ki az üzemanyagszűrőt. Szállítás és raktározás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Szállítás és hosszú távú tárolás előtt ürítse ki az üzemanyag- és a láncolajtartályt. A felesleges üzemanyagot és láncolajat adja le egy erre kijelölt gyűjtőponton.

• A sérülések és a termék károsodásának elkerülése érdekében használja a terméken található szállítási biztosítószerkezetet. A nem mozgó fűrészlánc is súlyos sérüléseket okozhat.

• Távolítsa el a gyertyapipát a gyújtógyertyáról, és kapcsolja be a láncféket.

• Szállításkor rögzítse biztosan a terméket. A termék felkészítése hosszú időn át tartó tárolásra

1. Szerelje szét és tisztítsa meg a fűrészláncot és a

vezetőlemezen lévő vájatot. VIGYÁZAT: Ha a fűrészlánc és a vezetőlemez nincs megtisztítva, akkor merevvé válhatnak vagy eltömődhetnek.

2. Csatlakoztassa a szállítási védőtokot.

3. Tisztítsa meg a terméket. Az utasításokat illetően

tekintse át a következőt: Karbantartás199. oldalon

4. Végezze el a termék teljes körű szervizelését.

732 - 016 - 211Műszaki adatok

Műszaki adatok Husqvarna T525 Motor Hengerűrtartalom, cm

27,0 Alapjárati fordulatszám, ford/perc 2900 Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/hp @ rpm 1,1/1,5@9500 Gyújtásrendszer

Gyújtógyertya NGK CMR6A Elektródahézag, mm 0,75 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter/cm

0,17@170 Olajszivattyú típusa Állítható Tömeg Tömeg, kg 2,7 Zajkibocsátás Hangteljesítményszint, dB(A)-ben mérve 110 Hangteljesítményszint, garantált, L

dB(A) 111 Zajszintek

Ekvivalens hangnyomásszint a felhasználó fülénél, dB(A)

Ekvivalens rezgésszintek, a hveq

4,9 Hátsó fogantyú, m/s

5,2 Fűrészlánc/vezetőlemez Csillagkerék típusa/fogak száma 3/8"/Spur 6, 1/4"/Spur 8

Használja mindig az előírt típusú gyújtógyertyát. Nem megfelelő gyújtógyertya használata esetén károsodhat a dugattyú/henger.

Az ekvivalens hangnyomásszintet az ISO 22868 értelmében a különböző hangnyomásszintek időhöz viszo- nyított összenergiájaként számítják ki, változó munkakörülmények között. Az ekvivalens hangnyomásszint ti- pikus statisztikus ingadozása az 1 dB (A) szórása.

Az ekvivalens rezgésszintet az ISO 22867 értelmében a rezgésszintek időhöz viszonyított összenergiájaként számítják ki, változó munkakörülmények között. Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1 m/s

tipikus statisztikus ingadozásával (szórásával) rendelkeznek. 212 732 - 016 -Husqvarna T525 A fűrészlánc sebessége m/s-ban, a maximális motorse- besség 133%-a esetén. 24,1 Tartozékok Javasolt vágószerkezet A(z) Husqvarnaés a(z) T525 láncfűrésztípust kiértékelték biztonságosság szempontjából a következőnek megfelelően: EN ISO 11681-2:2011/ A1:2017 (Erdészeti gépek - Hordozható láncfűrészekre vonatkozó biztonsági követelmények és tesztelés. 2. rész: Faápolásra szolgáló láncfűrészek), és ennek alapján megfelelnek a biztonsági követelményeknek, amennyiben az alább felsorolt vezetőlemez-fűrészlánc kombinációkkal vannak felszerelve. Kis visszarúgású fűrészlánc A kis visszarúgású fűrészláncként megjelölt fűrészláncok megfelelnek a következőben meghatározott, kis visszarúgásra vonatkozó előírásnak: ANSI B175.1-2012. Visszarúgás és a vezetőlemez orrkerekének sugara Vezetőlemez Fűrészlánc Hossz, hüve- lyk/cm Osztás, hüve- lyk Mélység, hü- velyk/ mm Max. orrsugár Típus Hossz, meg- hajtószemek (sz.) Kis visszarú- gás 10@25 1@4 0,050@1,3 R10 Husqvarna H00

12@30 1@4 0,050@1,3 R10 68 10@25 3@8 0,050@1,3 7T Husqvarna H37 40 Igen 12@30 3@8 0,050@1,3 7T 45 10@25 3@8 0,050@1,3 7T Husqvarna S93G 40 Igen 12@30 3@8 0,050@1,3 9T 45 Az alkalmazható vágáshossz általában 1 hüvelykkel kisebb, mint a vezetőlemez névleges hossza. Reszelőberendezés és reszelési szögek Használjon Husqvarna reszelősablont a fűrészlánc megélezéséhez. Husqvarna reszelősablon használatával biztosan a megfelelő élezési szögeket érheti el. A cikkszámok az alábbi táblázatban olvashatók. Ha nem biztos abban, hogy hogyan tudja azonosítani a fűrészlánc típusát az adott termék esetében, a további tudnivalókat illetően tekintse át a következőt: www.husqvarna.com. H00 5/32 hüvelyk / 4,0

587 80 90-01 0,025 hüvelyk / 0,65 mm 30° 60° 214 732 - 016 -EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, saját felelősségére kijelenti, hogy azok a Husqvarna T525 faápolásra szolgáló láncfűrészek, amelyek a 2017-as évben vagy ezt követően kaptak sorozatszámot (az év jól láthatóan fel van tüntetve a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA következő IRÁNYELVEI követelményeinek:

• a 2006. május 17-i, „gépekre vonatkozó” irányelv 2006/42/EK.

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU.

• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK.

• a 2011. június 8-i, „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására” vonatkozó irányelv 2011/65/EU. A következő szabványok kerültek alkalmazásra: EN ISO

12100:2010, EN ISO 14982:2009, EN ISO

11681-2:2011/A1:2017, EN 50581:2012 Bejelentett tanúsítási szervezet: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svédország, elvégezte az EK szerinti bevizsgálást a gépekről szóló irányelv (2006/42/EK) 12. cikkelyének 3b pontjával összhangban. Az EK típusú bevizsgálásra vonatkozó tanúsítványok a IV. melléklettel összhangban a következő számot viselik: 0404/17/2479 – T525. Ezen túlmenően a 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala igazolt, „a környezeti zajkibocsátásról szóló”, 2000. május 8-i 2000/14/EK sz. tanácsi irányelv V. mellékletének való megfelelési tanúsítvánnyal rendelkezik. A tanúsítvány a következő számmal rendelkezik: 01/161/111 - T525. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok212. oldalon

A szállított láncfűrész megfelel az EK-típusvizsgálaton átesett példának. Huskvarna, 2017-07-21 Per Gustafsson, Fejlesztési Igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselete).
