GEBRUIKSAANWIJZING ST 424 HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

• Umarvilli labimooit.

EG verklaring van overeenstemming. 366

Inleiding

Gebruik

Dit product is bestemd voor professioneel onderhoudswerk aan bomen, zoals snoeien en het in stukken zagen van bomen.

Let op: Nationale wetgeving kan het gebruik van dit product möglichk beperken.

Productbeschrijving

De Husqvarna T525 is een motorkettingzaag.

Er worden voortdurend gewerkt aan het verhogen van uw gezilghed en efficiente tijdens bedrijf. Neem voor meer informatie contact op met uw dealer.

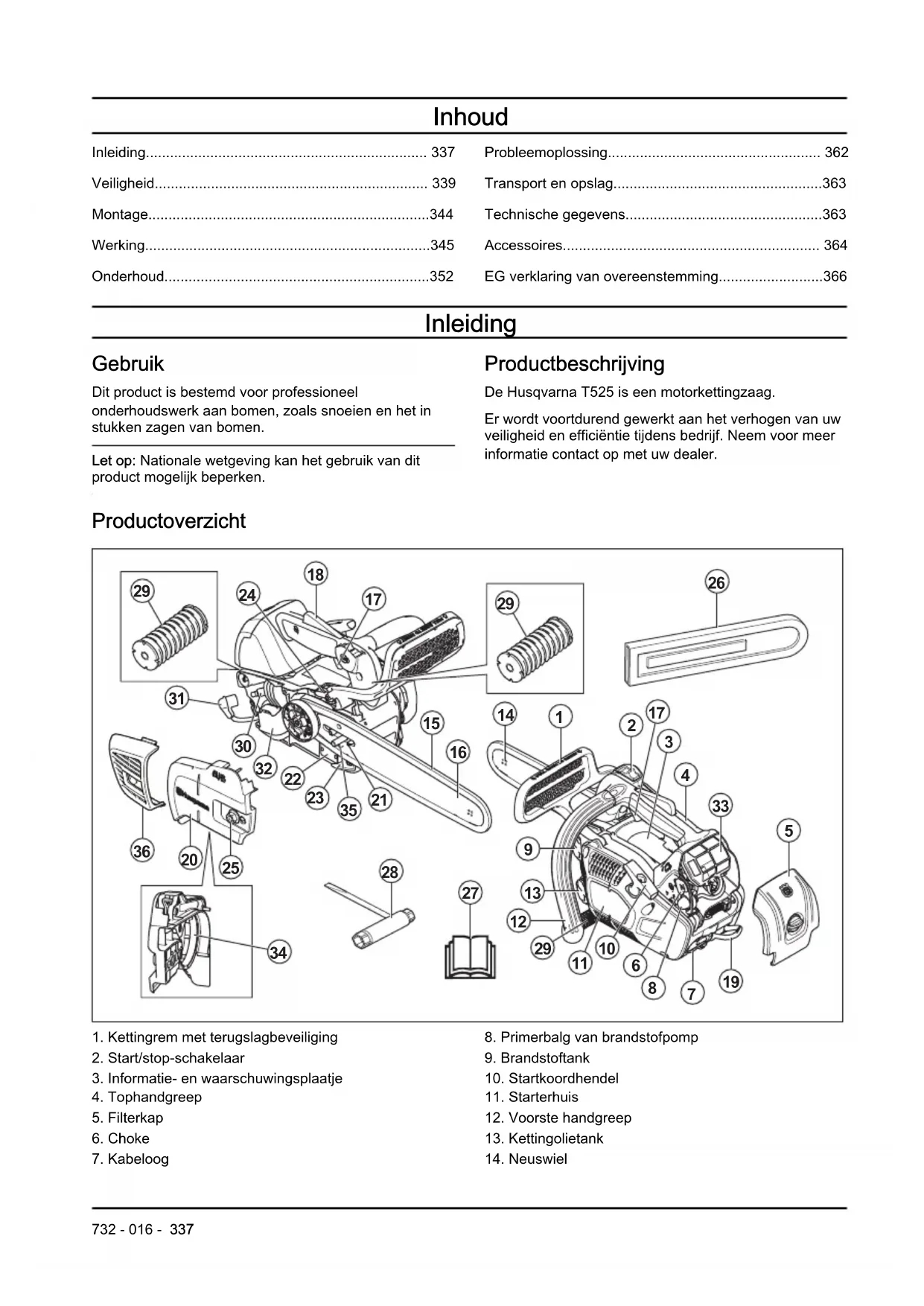

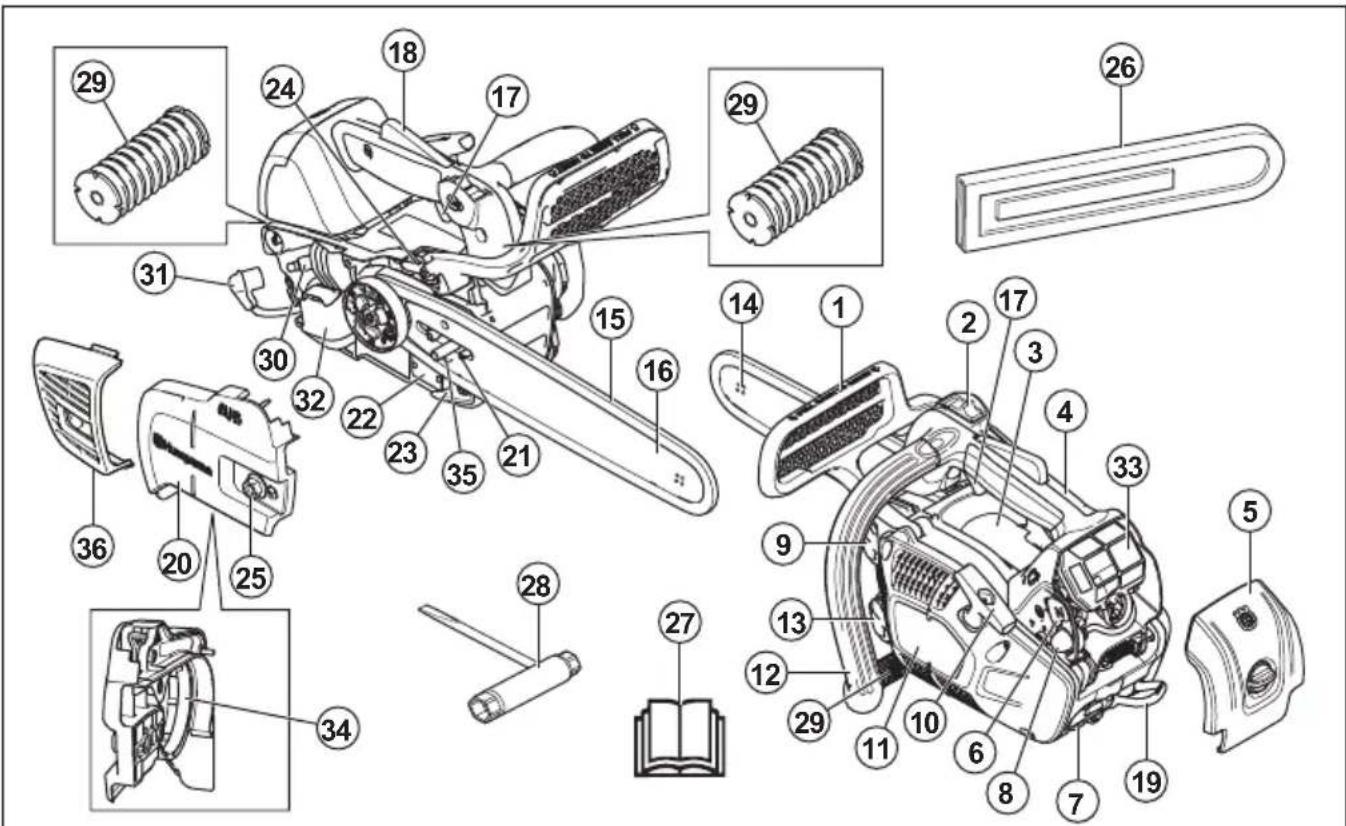

Productverzicht

1. Kettingrem met terugslagbeveiliging
2. Start/stop-schakelaar
3. Informatie- en waarschuwingsplaatje
4. Tophandgreep
5. Filterkap
6. Choke

7. Kabeloog

8. Primerbalg van brandstofpomp

9. Brandstoftank
10. Startkoordhendel
11. Starterhuis
12. Voorste handgreep
13. Kettingolietank

14. Neuswiel

15. Zaagketting

16. Geleider
17. Gashendel
18. Gashendelvergrendeling
19. Gordeloog
20. Koppelingsdeksel
21. Kettingspannerschroef
22. Product- en serienummerplaatje
23. Kettingvanger

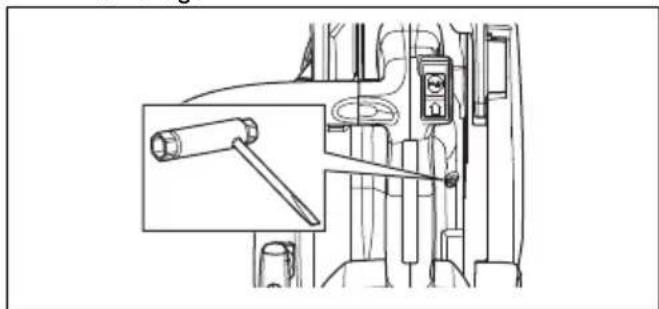

24. Afstelschroef, oliepomp
25. Zaagbladmoer
26. Transportbescherming
27. Bedieningshandleiding
28. Ring-steeksleutel
29. Trillingdempingsssystem, 3 stuks
30. Bougie
31. Bougiekap
32. Geluiddemper
33. Luchtfilter
34. Remvoering
35. Stelpen van de kettingspanner
36. Afdekkap geluidemper

Symbolen op het product

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Draag aktijd een goedgekeurde veiligheidshelm en gehoor- en oogbescherming.

Dit product voldoet aan de geldende EU-richtlijnen.

Geluidsemissiesaar de omgeving volgens de Europese richtlij 2000/14/EG en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017".De geluidsemissiegegevens vindt u op het machinelabel en in het hoofdstuk Technische gegevens op pagina 363.

Kettingrem, ingeschakeld (rechts).
Kettingrem, uitgeschakeld (links).

Primerbalg van brandstofpomp.

Afstelling van de oliepomp.

Brandstof.

Kettingolie.

De gebruiker moet steeds beside handen gebruiken om deze motorkettingzaag te bedieren.

Bedien de motorkettingzaag nooit met een hand.

Laat de punt van het zaagblad nooit in contact komen met een voorwerp.

Waarschuwing! Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaar achteren aan de gebruiker toe kommt. Dit kan ernstig persoonlijk letsel veroorzaken.

Gebruik geschikte bescherming voor voeten, benen, handen en armen.

Deze kettingzaag is alleen bedoeld voor personen die special opgeleid+zijn in onderhoudswerk aan bomen.Raadpleeg de bedieningshandleiding!

Werkposition.

Choke.

Veiligheid

Veiligheidsdefinities

De onderstaande definities geben de mate van ernst\ weer voor elk trefwoord.

WAARSCHUWING: Letsel aan Personen.

OPGELET: Schade aan het product.

Let op: Deze informatie maakt het product eenvoudiger in gebruik.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een kettingzaag kan bij onjuist of onachtzaam gebruik een gevaarlijk apparaat�zij dat ernstig letsel of de dood kan veroorzaken. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat gewijzigd lijkt te zijn door anderen, en gebruik uitsluitend de voor dit product aanbevolen accessoires. Niet goedgekeurde wijzigingen en/of nieder-originele onderdelen+kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.
• De binnenkant van de geluiddempoer bevat chemicaliën die kankerverwekkend können zijn. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.
• Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en zaagstof kan een gevaar voor de gezondheid opleveren.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkig van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we

personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.

• De informatatie in deze gebruikershandleiding kan nooit de kennis verrangen die een vakman via opleidingen en praktische ervaring heeft verworven. Wanner u in een situation belandt waar u Niet goed weet hoe u verder te werk要去en,要去 u een expert raadplegen. Neem contact op met uw servicedaler of een ervaren kettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u nicht voldoende gekwalificeerd bent!

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

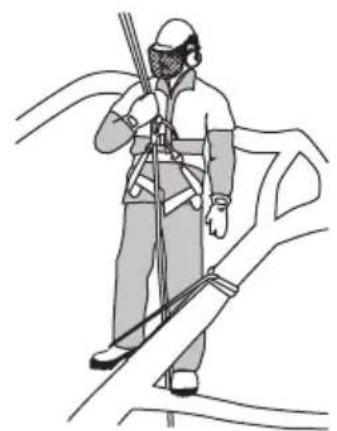

• Deze kettingzaag met tophandgreep is special ontworpen voor boomchirurgie en onderhoud in deBoom. Vanwege de speciale compacte handgrepen (dicht op elkaar geplaatst) is het risico van controleverlies groter. Daarom mag deze speciale kettingzaag alleen voor werk in eenBoom worden gebruikt, door personen die zich getraind in speciale zaag- en werktechnieken en die goed beveiligd zich (hoogwerker, touwen, veiligheidsharnas). Voor alle andere zaagwerkzaamheden op de grond bevelen wij het gebruik van een gewone kettingzaag (met ruimere handgrepen) aan.

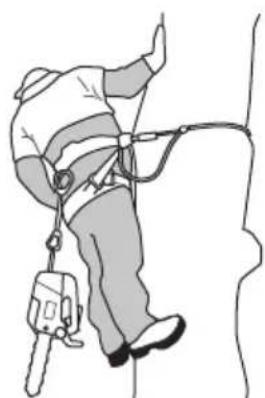

  Bij werk in een boom moet speciale zaag- en werktechnieken worden toegepast om het grotere risico van persoonlijk letsel te beperken. Werk alleen in een boom als u specifieke, professionele training voor dergelijk werk hebt gevolgd, waaronder training in het gebruik van veiligheidsmiddelen en andere klimui trustinging, zoals draagstellen, touwen, riemen, klimijzers, snappers, karabijnhaken, enz.

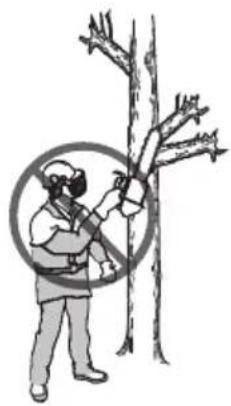

• Probeer nooit een vallend stuk hout op te vangen. Zaag nooit in een boom wonneer u slechts met een lijn bent gezekerd. Gebruik algijd twee veiligheidslijnen.
  Op kritieke velmomenten dient u uw gehoorbeschemming direct na het voltooien van de motorzaagwerkzaamheden te verwijderen, zodat u geluiden en waarschuwingssignalen kurz opmerken.

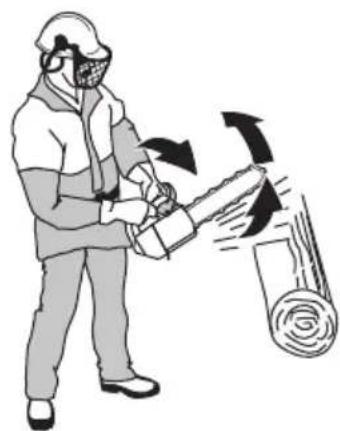

• Voordat u dit product gaat gebruiken, moet u weten wat terugslag is en hoe u dit kutk voorkomen. Zie Informatie over terugslag op pagina 347 voor instructies.

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreiben veiligheidscontroles en de onderhouds- en service-instructiesuit. Bepaalde onderhouds- en servicemaatregelen要去en door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie Onderhoud op pagina 352 voor instructies.
• Gebruik nooit een product met zichbare beschadigingen aan de bougiekap en/of ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.
• Gebruik het product nooit wanner u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of.Coordinatie kennen beinvloeden.
• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatives leiden, zo kan de grond glad zichn, de wind de valrichting van deBoom beinvloeden enz.
• Door een defecte snijuitrusting of de verkeerde combinatie van zaagblad en zaagketting neemt het terugslagrisico toe! Gebruik uitsluitend de zaagblad/ kettingcombinations die wij aanbevelen, en volg de instructies voor het vrijen. Zie Accessoires op pagina 364 voor instructies.
• Start de kettingzaag nooit voordat het zaagblad, de zaagketting en alle=kappen correct gemonteerd,zijn. Zie Inleiding op pagina 344 voor instructies. Wanner het zaagblad en de zaagketting Niet op de kettingzaag zijn gemonteerd, kan de koppeling losraken en ernstig letselveroorzaken.

• Start het product nooit binnenshuis. Vergeet zich dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact

komen met het product of uw controle over het product belemmeren.

• Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslagveroorzaken.
• Gebruik een kettingzaag nooit door deze met een hand vast te houden. Het is Niet veilig om een motorkettingzaag met een hand te bedieren; u kurz uzelf verwonden. Houd de handgrepen altijd stevig met beiden handen beet.
• Houd de motorkettingzaag algid stevig vast met uw rechterhand op de bovenste handgreep en uw linkerhand op de voorhandgreep. Plaats uw duimen en vingers rond de handvatten. Ledereen, of men nu rechts- of linkshandig is, moet de motorkettingzaag op deze manier vasthonden. Met deze greep beperkt u de kans op terugslag en behoudt u de contrôle over de motorkettingzaag. Laat de handvatten Niet los!

• Gebruik de motorkettingzaag nooit boven schouderhoogte.

• Gebruik het product nooit als u zich de mogelijkheid heeft om hulp in te roepen in het geval van een ongeval.

• Soms komen snippers vast te zitten in het koppelingsdeksel, waardoor de ketting blokkeert. Stop altijd eerst de motor voordat u deze verwijdert.

• Schakel de motor uit als de zaagketting vastloopt in de zaagsnede!

• Een motor laten draaien in een afgesloten of slecht geventileerde ruimte kan de dood tot gevolg hebben door koolmonoxidevergiftingig.

• De uitlaatdampen van de motor zijn heet en{kunnen vonden bevatten die brand kuren veroorzaken. Start het product Niet in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal.

• Gebruik de kettingrem als parkeerrem wanner u het product start en wanner u korte afstanden aflegt. Draag het product alttijd aan de voorhandgreep. Dit verminder te kans dat u of≦iemand in uw buurt worden gereakt door de zaagketting.

• Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestal voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koude temperaturen.

• Het is nicht möglichk om elke situatie die zich kan voordoenijdens het gebruik van een kettingzaag te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situatuies die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat. Aarzel Niet om contact op te nemen met uw leverancier of met Husqvarna als u nog vragen hebt over het gebruik van deze motorkettingzaag. We zijn graag bereid om u te adviseren of u te helpen uw kettingzaag op een

efficiente en veilige manier te gebruiken. Volg een opleding in het gebruik van kettingzagen. Uw dealer, bosbouwschool of uw bilbiotheek konnen u vertellen welk opledingsmaterial en welke cursussen beschikbaar zich.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De meeste ongelukken met een kettingzaag gebeuren wanner de zaagketting contact maakt met de gebruiker. U要去 goedgekeurde personlijke beschermingsmiddelen gebruiken wanner u het product gebruikt. Persoonlijke beschermingsmiddelen bieden geen volledige bescherming gegen letsel, maar+kunnen bij een ongeval wel de ernst van het letsel beperken. Neem contact op met uw servicedaler voor de aanbevolen veiligheidsuitrusting.
• Uw kleding moet nauwsluitend zich zonder uw bewegingsvrijheid te beperken. Controllerer regelmatig de toestand van uw persoonlijke beschermingsmiddelen.
  Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik algijd een veiligheidsbril of gezichtsvizier om de kans op letsel door wegvliegende voorwerpen te verkleinen. Het product kan voorwerpen zoals spaanders,kleine stukjes hout enz.met groe krachtwegslingeren.Dit kan leiden tot ernstig letsel,vooral aan ogen.
• Draag handschoenen met zaagbescherming.

• Draag een broek met zaagbescherming.

• Draag laarzen met zaagbescherming, stalen neuzen en antislipzolen.

• U moet.altijd een EHBO-kit bij de hand hebben.
• Gevaar voor vonkvorming. Zorg dat u een brandblusser en een schop bij de hand hebt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect়.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werkung. Zie Deveiligheidsvozrieningen op het product onderhouden en controleren op pagina 353.
• Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna service dealer.

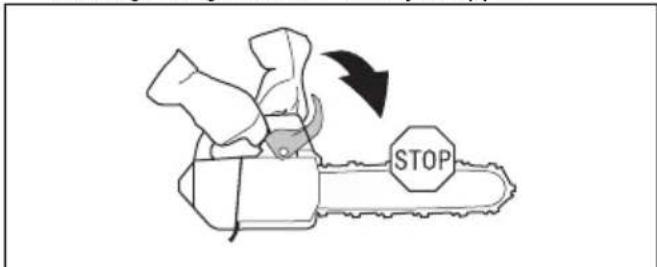

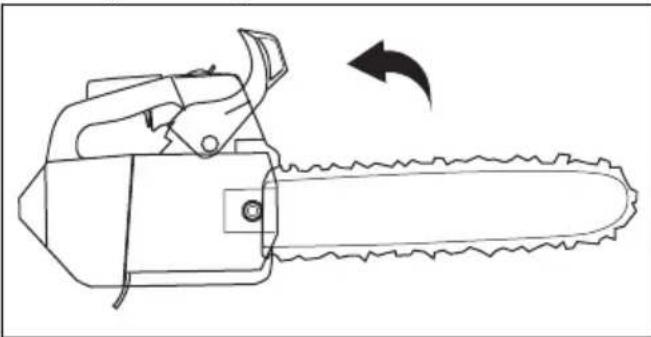

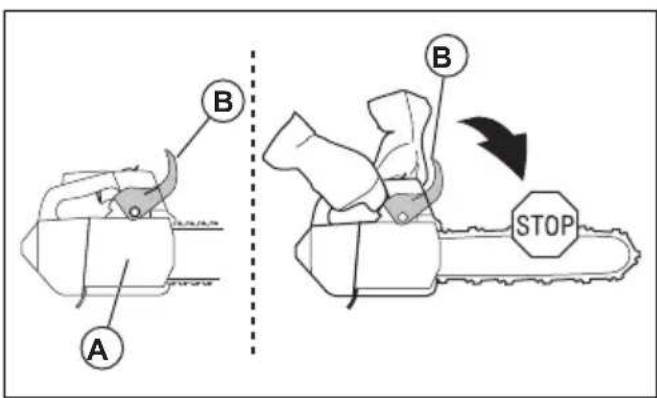

Kettingrem met terugslagbeveiliging

Uw product heeft een kettingrem die de zaagketting stocht in het geval van terugslag. Een kettingrem verminder het risico op ongevallen, maar alleen u kunt ze voorkomen.

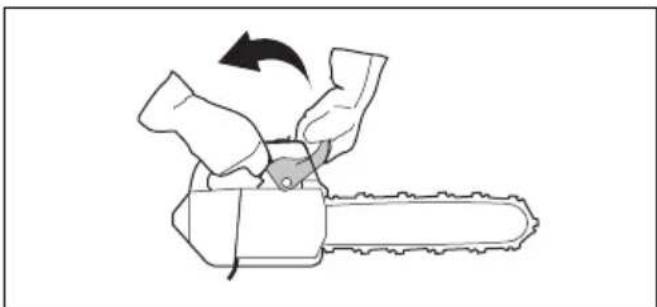

De kettingrem (A) kan handmatig met uw linkerhand, of automatisch door het traagheidsmechanisme worden geactiveerd. Duw de terugslagbeveiliging (B) maar voren om de kettingrem handmatig in te schakelen.

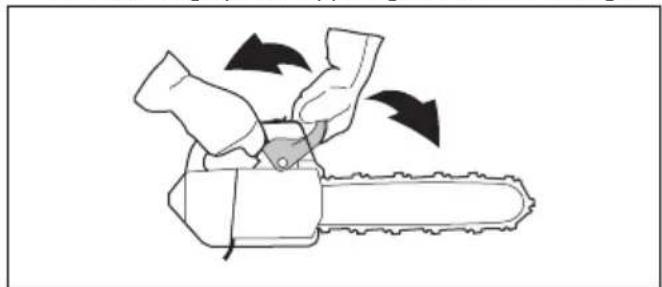

Trek de terugslagbeveiliging maar achefteren om de kettingrem uit te schakelen.

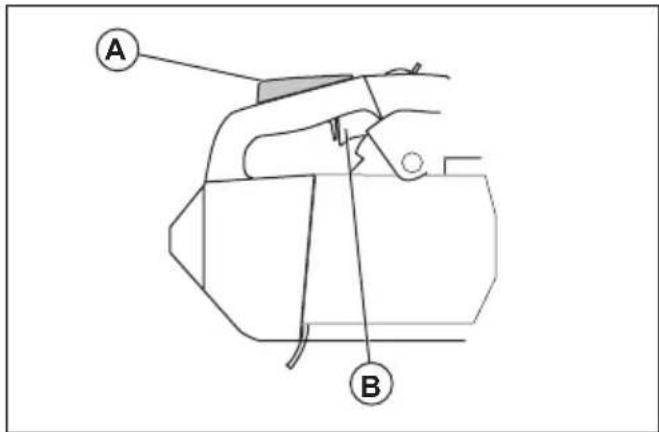

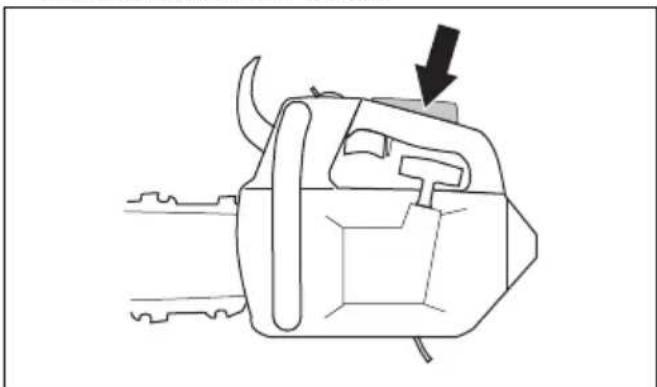

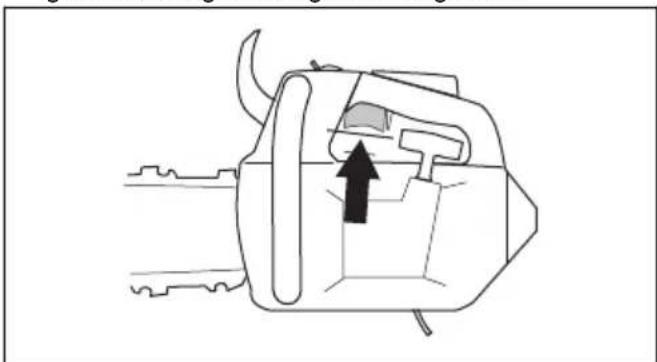

Gashendelvergrendeling

De vergrendeling van de gashendel voorkomt dat de gashendel per ongeluk worden bediend. Pak de handgreep vast en druk de vergrendeling van de gashendel in (A) om de gashendel (B) te ontgrendelen. Als u de handgreep loslaat, keren de gashendel en de vergrendeling van de gashendel terug maar hun beginpositions. Deze functie vergrendelt de gashendel bij stationair toerental.

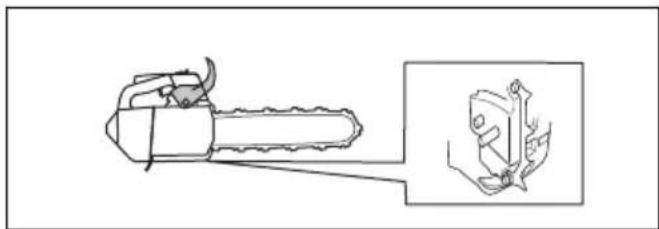

Kettingvanger

De kettingvanger vangt de zaagketting op als deze breekt of losraakt. Door de juiste kettingspanning in ache te nemen en de zaagketting en geleider goed te onderhonden, verkleint u de kans op ongevallen.

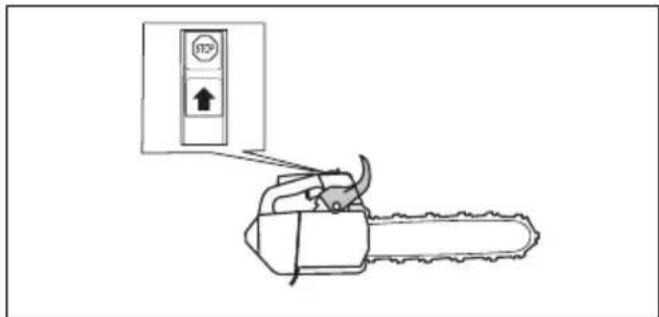

Trillingdempingssysteme

Het trillingdempingssysteme vermindert trillingen in de handgrepen. Trillingdempers fungeren als scheiding tussen de productbehuzing en de handgreep.

Raadpleeg Productoverzicht op pagina 337 voor informatatie over de locatie van het trillingdempingssystem op uw product.

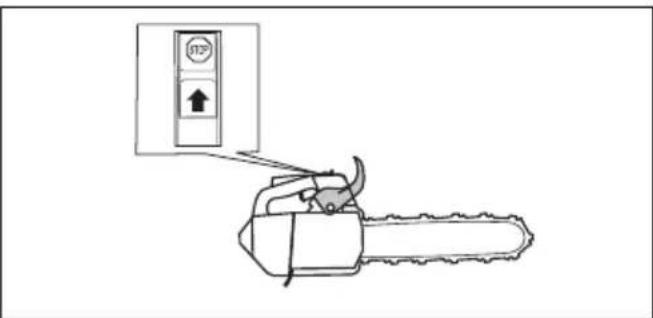

Schakel de motor uit met de start/stop-schakelaar.

Geluiddemper

WAARSCHUWING: De geluiddempper wordt erg heet tijdens en na gebruik en bij stationair toerental. Hierdoor is er brandgevaar, vooral wanner u het product in de nabijheid van brandbare materialen en/of dampen gebruikt.

WAARSCHUWING: Gebruik het product nooit zonder geluiddemper of met een defecte geluiddemper. Wanner de geluiddemper defect is, stijgt het geluidsniveau en neemt het risco op brand toe. Houd brandblusmiddelen binnen handbereik. Gebruik een product nooit zonder of met een defect vonkenopvangnet als u in uw werkgebied een vonkenopvangnet要去 hebben.

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen uit de buurt te houden van de gebruiker. In gebieden met een warm en droog klimaat kan het risico op brand erg groot zichn. Volg de lokale voorschriften en onderhoudsinstructies.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

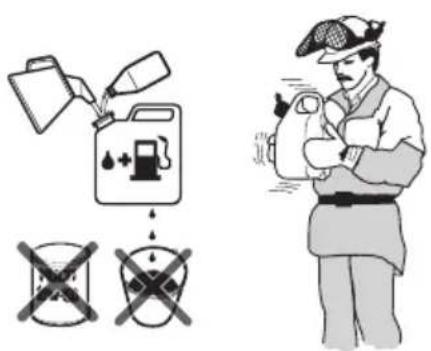

Zorg voor een goede ventilatie tijdens het tanken en het(AP) mengen van brandstof (benzine en tweetaktolie).
- Brandstof en brandstofdampen zijn zeer brandgevaarlijk en+kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wanner u met brandstof werk te n zorg voor goede luchtventilatie bij de brandstoffhantering.
- Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.
- Rook nicht enplaats ook geen warme voorwerpen in de buurt van de brandstof.
- Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.
- Open de dop van de tank voorzichtig wanner u wilt tanken zodate eventuele overdruk langzaam verdwijnt.
- Draai de dop van de tank goed vast na het tanken.
Vul nooit brandstof bij verwijl de motor draait.

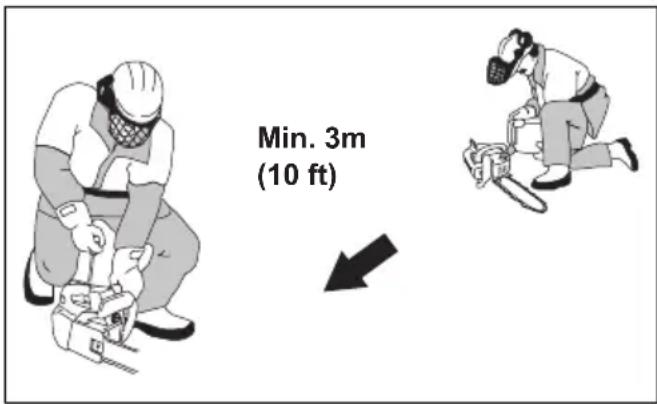

• Verwijder het product algtd ten minste 3m (10 ft)uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Na het tanken zijn er nog enkele situatuies waarin u het product nooit mag starten:

• Als u brandstof of kettingolie op het product hebt gemorst. Neem alle gemorste brandstof af enaar de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding hebgt gemorst. Trek schone kleding aan en was uw lichaamsdelen die in contact+zijn gekomen met brandstof. Gebruik water en zeep.
• Als het product brandstof lekt. Controller de brandstoffank, tankdop en brandstoffleidingen regelmatig op lekkage.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• De gebruiker mag alleen de onderhouds-en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding+zijn beschreiben. Laat professioneel onderhoudspersoneel alle andere service en reparations uitvoeren.
  Voer met regelmaat de in deze handleiding beschreiben veiligheidscontroles en onderhouds- en service-instructies uit. Regelmatig onderhoud verlengt de levensduur van het product en verkleint de kans op oncevallen. Zie Onderhoud op pagina 352 voor instructies.
• Neem contact op met uw servicedealer als u na hetuitvoeren van onderhoud het product Niet kurz goedkeuren volgens de in deze bedieningshandleiding opgenomen veiligheidscontroles. Wij garanderen dat uaar professionele reparations en service voor uw product krijgt.

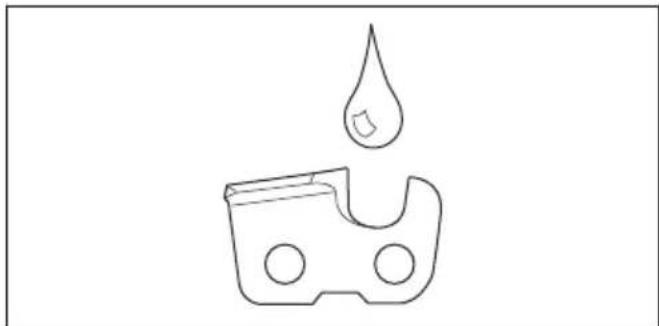

Veiligheidsinstrumentes voor snijuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen de door ons aanbevolen combinaties van zaagblad/zaagketting en de hulpmiddelen voor vrijlen. Zie Accessoires op pagina 364 voor instructies.
• Draag verilgheidshandschoenen wanner u onderhoud aan de zaagketting uitvoert of de zaagketting gezruikt. Ook een zaagketting die nicht beweegt, kan verwondingen verroorzaken.
• Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijlmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vijlmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting Niet strak gegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel. Zie De spanning van de zaagketting afstellen op pagina 359.

Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel groter.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

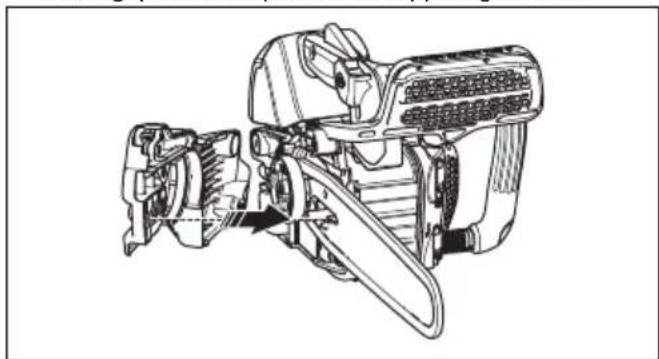

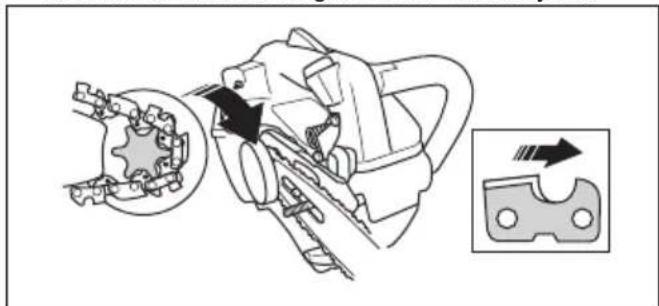

Geleider en zaagketting monteren

1. Schakel de kettingrem UIT.
2. Draai de zaagbladmoer los en verwijder het koppelingsdeksel.

Let op: Als het koppelingsdeksel moeilijk te verwijderen is, draait u de zaagbladmoer aan en schakelt u de kettingrem in en weeruit. U hoog een klik als de kettingrem goed vrijkomt.

1. Plaats het zaagblad op de zaagbladbout. Duw het zaagblad in dechterste positie.
2. Monteer de zaagketting rond het aandrijftandwiel en plaats de ketting in de groef van het zaagblad.

WAARSCHUWING: Draag altijd veiligheidshandschoenen wanner u de zaagketting monteert.

1. Zorg dat de snijkanten van de zaagschakels op de bovenrand van het zaagblad waar voren wijzen.

1. Lijn het gat in het zaagblad uit met de stelpen van de kettingspanner enplaats het koppelingsdeksel.

1. Draai de zaagbladmoer handvast aan.
2. Zet de zaagketting vast. Zie De spanning van de zaagketting afstellen op pagina 359 voor instructies.
3. Draai de zaagbladmoeren vast.

Let op: Sommige modellen haben slechts eén zaagbladmoer.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

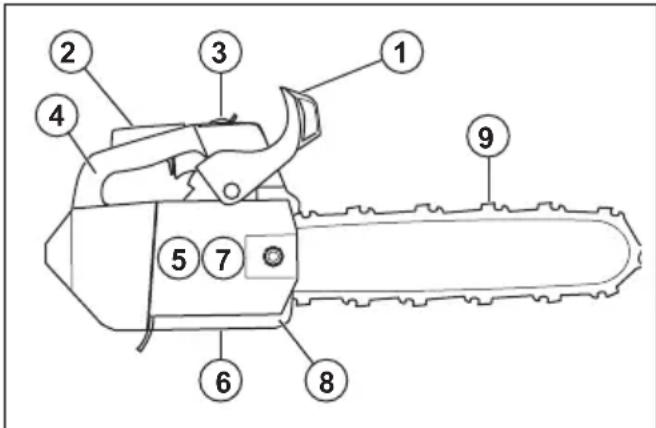

De werkking controlleren voordat u het product gezruikt

1. Controller of de kettingrem correct werkt en nicht beschadigd is.
2. Controller of de vergrendeling van de gashendel correct werkt en nicht beschadigd is.
3. Controller of de start/stop-knop correct werkt en nicht beschadigd is.
4. Zorg ervoor dat er geen olie op de handgrepen zit.
5. Controller of het trillingdempingssystemeem correct werk et nicht beschadigd is.
6. Controller of de geluidemper correct is aangebracht en nicht beschadigd is.
7. Controller of alle onderdelen correct zich aangebrachte en Niet beschadigd zichn of ontbreken.
8. Controller of de kettingvanger correct is aangebracht.
9. Zorg dat de zaagketting correct is gespannen.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik hoogwaardige voorgemengde Husqvarna alkylaatbrandstof voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor de uitstoot van schadelijke uitlaatgassen worden beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor achefter waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik hoogwaardige loodvrije benzine met maximaal 10% ethanol (E10).

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Een lager octaangetal kan leiden tot pingelen van de motor wat tot motorschade kan leiden.

• Wij raden u aan benzine met een hoger octaangetal te gebruiken wonneer u bij een continu hoog toerental werkt.

Tweetaktolie

• Gebruik voor de Beste resultaten en optimale prestaties Husqvarna tweetaktolie.
• Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedealer.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren.

Benzine en tweetaktolie(OP

Benzine, liter Tweetaktolie,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OPGELET: Wonneer ukleine hoeveelheden brandstof mengt, kunnen kleine fouten grote gevolgen hebben voor de mengverhouding. Meet de hoeveelheid olie nauwkeurig af om het juiste mengsel te verkrijgen.

1. Giet de helft van de benzine in een schone brandstofbestendige houder.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Giet de resterende hoeveelheid benzine in de houder.
5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de hoeveelheid brandstof die u nodig hebts voor 1 maand.

Brandstoftank vullen

1. Maak het gebied rond de brandstoffankdop goed schoon.

1. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
2. Verwijder de brandstoftankdop en vul de brandstoftank.
3. Draai de tankdop volledig vast.
4. Verwijder het product altiijd ten minste 3 muit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Let op: Zie Productoverzicht op pagina 337om te zien waar de brandstoftank op uw product is.

De motor laten inlopen

• Laat de motor tijdens de eerste 10 bedrijfsuren nicht langdurig bij nullast draaien terwijl u volgas geeft.

De juiste kettingolie gebruiken

WAARSCHUWING: Gebruik geen afgewerkte olie. Dit kan leiden tot letsel bij uzelf en schade aan het milieu. Afgewerkte olie veroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

WAARSCHUWING: De zaagketting kan breken bij onvoldoende smering van de zaagcomponenten. De gebruiker kan hierdoor ernstig of dodelijk letsel oplopen.

WAARSCHUWING: Dit product beschikt over een functie die ervoor zorgt dat de brandstof erder op is dan de kettingolie. Gebruik voor een goede werkung van deze functie de juiste kettingolie. Bespreek de keuze van de kettingolie met uw servicedaler.

• Gebruik kettingolie van Husqvarna voor een maximale levensduur van de zaagketting en om negatieve effecten op het milieu te voorkomen. We adviseren u om een standardkettingolie te gebruiken als Husqvarna-kettingolie Niet verkrijgbaar is.
• Gebruik een kettingolie die goed aan de zaagketting hecht.
• Gebruik een kettingolie met een viscositeitsbereik dat bij de luchttemperatuur past.

OPGELET: Als de olie te dun is, zal\ deze opraken voordat de brandstof\ opraakt. Bij temperaturen onder 0^ \ worden sommige kettingoliën te dik, wat\ kan leiden tot beschadiging van de\ onderdelen van de oliepomp.

• Gebruik de aanbevolen snijuitrusting. Zie Accessoires op pagina 364.
• Verwijder de dop van de kettingolietank.
  Vul de kettingolietank met kettingolie.
• Bevestig de dop voorzichtig.

Let op: Zie Productoverzicht op pagina 337 om te zien waar de kettingolietank op uw product is.

Informatie over terugslag

WAARSCHUWING: Als gevolg van terugslag können de gebruiker en anderen ernstig of dodelijk letsel oplopen. Om de risico's te beperken, moet u deoorzaken van terugslag kennen en weten hoe u terugslag kut voorkomen.

Terugslag vindt plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. Een terugslag kan plotseling en met grote kracht optreden, waardoor het product richting de gebruiker worden geworpen.

Terugslag gebeurt aktijd in de richting van de geleider. Meestal raakt het product de gebruiker, maar het kan ook in een andere richting bewegen. De bewegingsrichting worden bepaald door de manier waarop u het product gebruikt op het moment dat de terugslag opttreedt.

Een Kleinere neusradius vermindert de kracht van deterugslag.

Gebruik een zaagketting met geringe terugslag om de effecten van terugslag te beperken. Laat de terugslagzone geen objeven raken.

WAARSCHUWING: Geen enkele zaagketting kan terugslag volledig voorkomen. Volg.altijd de instructies.

Veelgestelde vragen over terugslag

• ZalIRST hand de kettingrem bij terugslag alsijd activeren?

Nee. Er is enige kracht nodig om de terugslagbeveiliging maar voren te duwen. Als u onvoldoende kracht gebrukt, worden de kettingrem nicht ingeschakeld. Bovendien moet u het product stevig vasthouden met beiden handgrepenijdens gebruik. Bij terugslag is het möglichk dat de kettingrem de zaagketting Niet stopt voordat deze u raakt. In sommige posities kutu met uw hand nicht bij de terugslagbeveiliging om de kettingrem te activeren. Een voorbeeld hiervan is bij het vellen.

Zal het traagheidsmechanisme de kettingrem bij terugslag.altijd activeren?

Nee. Ten ersten moet de kettingrem correct werkken. Zie De kettingrem controlleren op pagina 353 voor instructies over het controlleren van de kettingrem. We raden aan deze controle alsukt uit te voeren voor u het product gebruikt. Ten tweede moet de terugslag voldoende sterk zijn om de kettingrem te activeren. Als de kettingrem te gevoelig is, kanDEXINschakelen tijdens ruw gebruik.

• Zal de kettingrem bij bij terugslag algid beschemmen gegen letsel?

Nee, de kettingrem要去 goed werken om bescherming te konnen bieden. Bij een terugslag要去 de kettingrem geactiveerd worden om de zaagketting te stoppen. Als u zich dicht bij het zaagblad bevindt, is het möglichk dat de kettingrem de zaagketting Niet opijdstopt voordat deze u raakt.

WAARSCHUWING: Alleen met een juiste werktechniek kurz u terugslag voorkomen.

Product starten

Starten als de motor koud is

WAARSCHUWING: De kettingrem要去 geactiveerd zich wonneer u de kettingzaag start, om de kans op letsel te beperken.

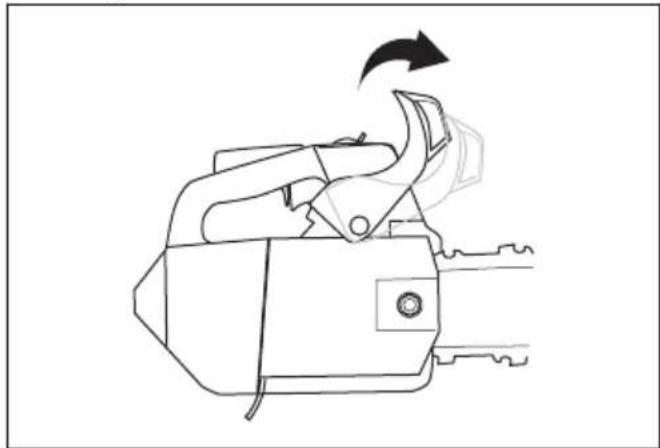

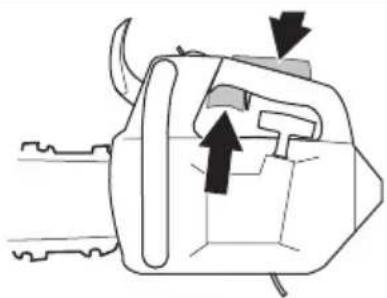

1. Duw de terugslagbeveiligingaar voren om de kettingrem in te schakelen.

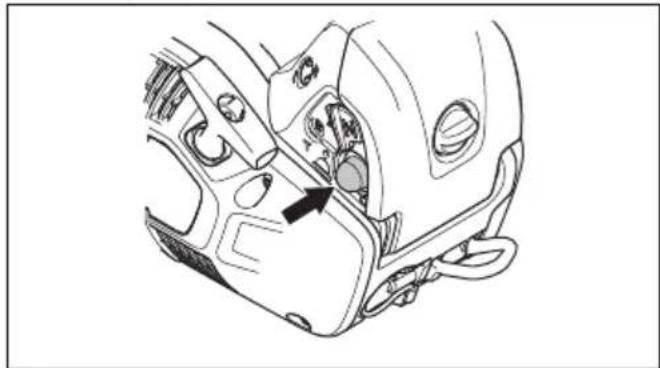

1. Druk 6 keer op het primerbalgje van de brandstofpomp of anders net zo vaak tot het balgje zich met brandstof vult. Het is Niet nodig het balgje volledig te vullen.

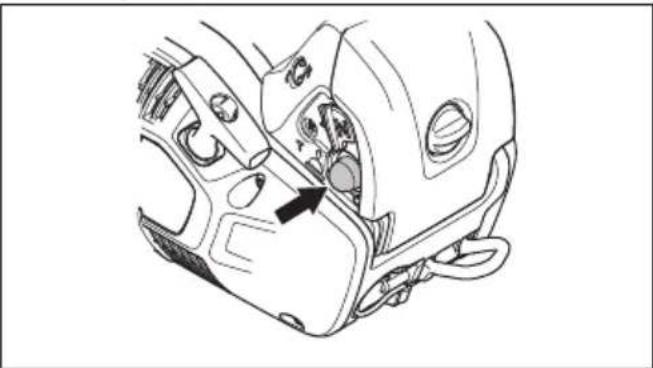

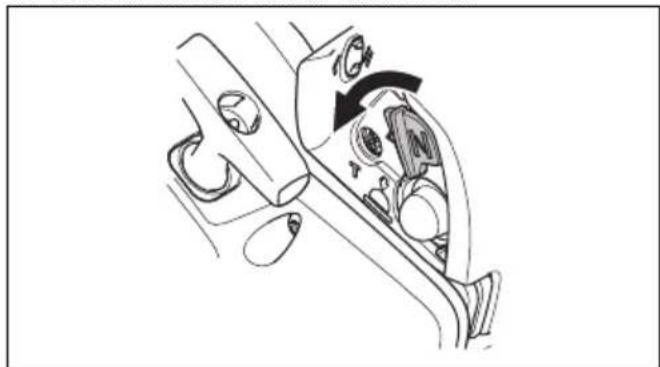

1. Zet de chokehendel in de chokestand.

1. Ga verder maar Product starten op pagina 348 voormeer instructies.

Starten als de motor warm is

WAARSCHUWING: De kettingrem要去 geactiveerd zich wanner u de kettingzaag start, om de kans op letsel te beperken.

1. Duw de terugslagbeveiligingaar voren om de kettingrem in te schakelen.

1. Druk 6 keer op het primerbalgje van de brandstofpomp of anders net zo vaak tot het balgje zich met brandstof vult. Het is Niet nodig het balgje volledig te vullen.

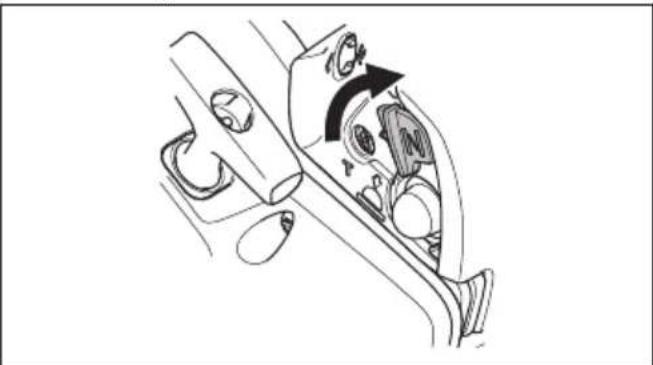

1. Zet de chokehendel in de chokestand en dan direct in de werkpositie.

1. Ga verder maar Product starten op pagina 348 voormeer instructies.

Product starten

WAARSCHUWING: Zet uw voeten in een stabiele positie wanner u de motor start.

WAARSCHUWING: Als de zaagketting bij stationair toerental draait, neem dan contact op met uw servicedaler en gebruik het product Niet.

1. Plaats het product op de grond.
2. Plaats uw linkerhand op de voorhandgreep.
3. Plaats uw knie op hetijkenste deel van de bovengreep.

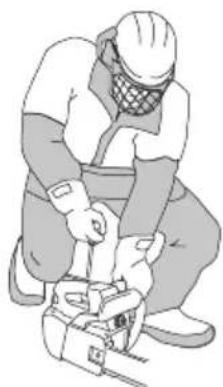

4. Trek met uw rechterhand langzaam aan de greedp van het startkoord totdat u watstand voelt.

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

OPGELET: Trek het startkoord Niet helemaal UIT en laat de greed nicht los.

a) Als u het product start bij koude motor, trekt u aan de greedp van het startkoord tot de motor aanslaat.

Let op: Aan een kuchend geluid sunt u horen dat de motor za aanslaan.

b) Zet de chokehendel in de chokestand.

1. Trek aan de greep van het startkoord totdat de motor start.
2. Koppel de gashendelvergrendeling snel los om de motor met stationair toerental te lately draaien.

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem te ontgrendelen.

1. Gebruik het product.

De motor starten verwijl u in een boom aan het werk bent

Let op: Zorg dat u over voldoende brandstof beschikt voordat u het product start.

1. Schakel de hettingrem in.
2. Houd het product aan de linker- ofrechtzerijde van uw lichaamijdens het starten.

a) Als u het product aan uw linkerkant houdt, zet u uw linkerhand op de voorhandgreep. Houd de greep van het startkoord in uwrechtterhand en duw het product weg van uw lichaam tijdens het starten.
b) Als u het product aan uw rechterkant houdt, zet u uw rechterhand op een van de twee handgrepen. Houd de greep van het startkoord in uw linkerhand en duw het product weg van uw lichaam tijdens het starten.

Product stoppen

1. Duw de start/stop-schakelaar maar de STOP-stand.

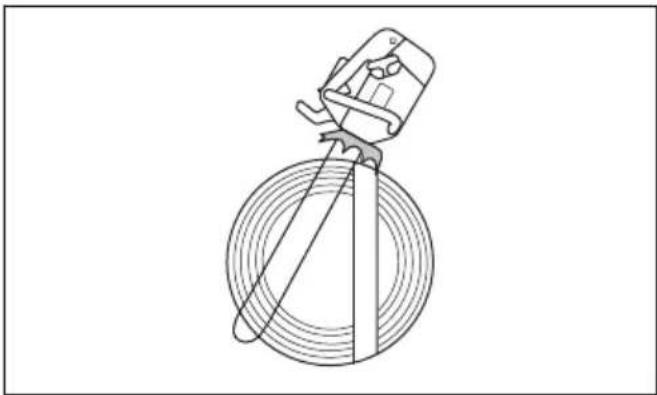

Algemene informatatie over werktechniek

WAARSCHUWING: De informatatie over werktechniek in deze bedieningshandleiding staat Niet gelijk aan een training over de bediening van dit product. Gebruik dit product alleen als u voldoende geschoold bent in boomonderhoud. Dooronzorgvuldig of onjuist gebruik konnen de gebruiker en anderen ernstig of dodelijk letsel oplopen.

• Gebruik volgasijdens het zagen en breng het toerental terug maar stationair na elke zaagsnede.

OPGELET: De motor kan beschadigd raken als hij te lang op vol vermogen draait bij nullast.

• Plaats de schorssteun in de boomstam en gebruik hem als hefboom.

Let op: Niet alle modellen beschikken over een schorssteun. Neem voor meer informatie contact op met uw servicedealer.

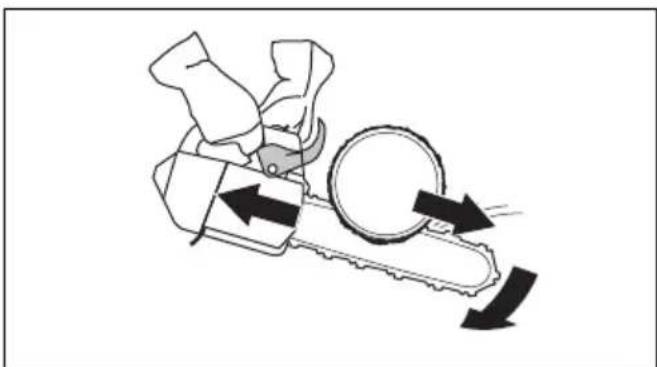

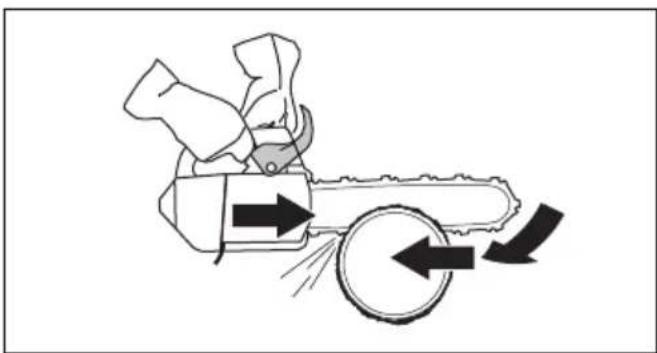

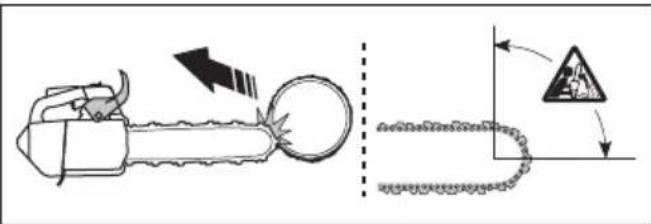

Trekslag en duwslag

U aunt met het product op twee manieren hout zagen.

• U zaagt met een trekkende ketting wanner u zaagt met de onderzijde van de geleider. De zaagketting wordenijdens het zagen door deBoom getrokken. In deze positie hebt u een betere controle over het product en de positie van de terugslagzone.

• U zaagt met een duwende ketting wanner u zaagt met de bovenzijde van de geleider. De zaagketting duwt het product in de richting van de gebruiker.

WAARSCHUWING: Als de zaagketting vstraakt in de boomstam, kan het product maar u toe worden geduwd. Houd het product stevig vast en zorg ervoor dat de terugslagrisico-sector van het zaagblad Niet de boom raakt en een terugslag veroorzaakt.

Het product voorbereiden voor gebruik in de boom

Gebruiker op de grond

Wanneer u op de grond blijft bij boomonderhoud, doe dan het volgende.

1. Inspector het product.
2. Vul de brandstof- en kettingolietanks bij.
3. Bevestig het uiteinde van een goedgekeurde voiligheidsstrop aan het kabeloog.

Let op: Een veiligheidsstrop zorgt ervoor dat het product Niet de grond raakt als het valt.

1. Zorg dat het andere uiteinde van de veiligheidsstrop is voorzien van een karabijnhaak.
2. Start het product en LAST de motor op bedrijfstemperatuur komen.
3. Stop het apparaat.
4. Schakel de kettingrem in.
5. Hijs het product waar de gebruiker in de boom met behulp van hijsmaterialiaal.

WAARSCHUWING: Zorg ervoor dat het producteilig is bevestigd wonneer u het waar de gebruiker in deBoom hijst.

Gebruiker in deBoom

Werkt u in de boom, volg dan de instructies hieronder.

1. Voordat u de veiligheidsstrop van de klimmaterialen loskoppelt,要去 u het product aan het draagstel bevestigen. Bevestig het product aan het draagstel door het gordeloog of een stalen ring op de veiligheidsstrop.

WAARSCHUWING: Bevestig de veiligheidsstrop aan 1 van de aanbevolen bevestigingspunten op het draagstel.

WAARSCHUWING: Als u alleen de veiligheidsstrop gebruikt om het product aan het draagstel te bevestigen, maar u het product volledig zakken met de veiligheidsstrop. Laat het product Niet vanaf een hoogte los.

1. Gebruik goedgekeurde karabijnhaken om het vrije uiteinde van de veiligheidsstrop te bevestigen aan een van de verbindingspunten op het draagstel. Dit is uw primaire verbindingspunt.

OPGELET: De veiligheidsstrop mag alleen aan het kabeloog worden bevestigd.

1. Zorg ervoor dat u zich in een stabiele en veilige positie bevindt om te zagen.
2. Maak het product los van het secundaire verbindingspunt, start het product en begin met zagen.
3. Schakel de kettingrem direct nadat u klaar bent in.
4. Stop het product en plaats het op het secundaire verbindingspunt.

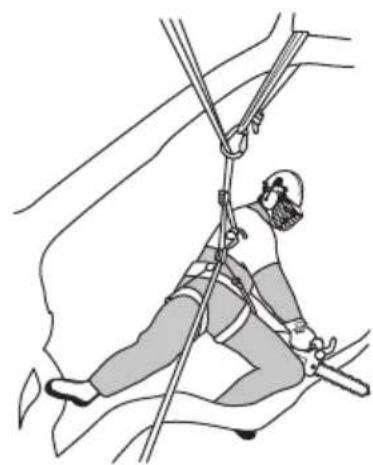

Het product gebruiken in deBoom

WAARSCHUWING: De meeste ongelukken gebeuren als de gebruiker geen volledige controle over het product of de werkhouding heeft.

Zorg voor een veilige werkhouding.
- Zaag horizontally secties op heuphoogte en verticale secties op borsthoogte.
- Houd het apparaat met beiden handen vast.

Zorg dat uw voeten op een stabiele ondergrond staan en gebruik weinig dwarskracht wonneer u verticale takken zaagt. Leid de veiligheidslijn via een ander bevestigingspunt om grotere zijdelingse krachten te vermijden of gegen te gaan. U kurz ook een verstelbare stroprechtstreeks van het draagstel maar een ander bevestigingspunt gebruiken.

• Gebruik een voetlus om een veilige werkhouding aan te honden.

• Controller het harnas, riem en touwen regelmatig.
• Als u met het product moet klimmen, bevestigt u het product aan hetijkenste bevestigingspunt op het draagstel. Dit zorgt ervoor dat het product Niet verstrikt raakt in de klimlijnen en dat het gewicht centraal worden ondersteund door uw rug.

WAARSCHUWING: U要去 kettingrem inschakelen wanner u het product aan de strop maar zakken.

Een vastgelopen product losmaken

1. Stop het apparaat.
2. Bevestig het product veilig aan de boom gegen de stamzijde van de zaagsnede of aan een andere gereedschapslijn.
3. Trek de zaag voorzichtig weg van de zaagsnede verwijl u de tak indien nodig optilt.

WAARSCHUWING: Probeer het product Niet los te trekken. Risico op ernstig letsel.

1. Gebruik indien nodig een handzaag of een tweede kettingzaag om het product los te make. Zaag de tak af op minimaal 30~cm afstand van het vastgelopen product. Maak de zaagsnede op het buitenste uiteinde vanaf deplaats waar het product is vastgelopen.

Onderhoud

Inleiding

begrepen voordat u onderhoud aan het product gaat uitvoeren.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en

Onderhoudsschema

Dagelijks onderhoud Wekelijks onderhoud	oud Maandelijks onderhoud
Reinig de externe onderdelen van het product en zorg dat de handgrepen vrij় van olie.	Reinig het koelsystem. Zie Koelsystem reinigen op pagina 362.	Controler de remband. Zie De rem-band controlleren op pagina 353.

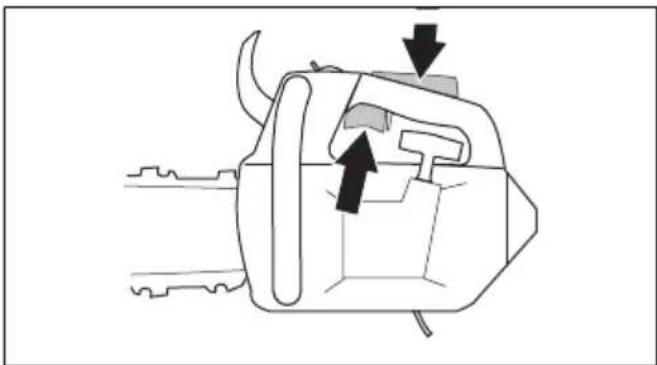

Controller de gashendel en de gashandelingvergrendeling. Zie De gashendel en de gashendelvergrendeling controlleren op pagina 354.	Controller de starter, het startkoord en de terugspringveer.	Controller het centrum van de koppeling, de koppelingsstrommel en de koppelingsveer.

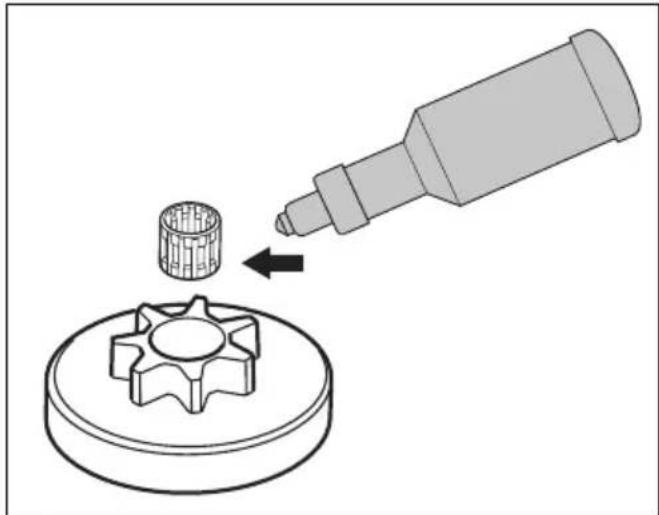

Zorg ervoor dat de trillingsdempers Niet beschadigd়n.	Smeer het naaldlager. Zie Het naal-dlager smeren op pagina 360.	Reinig de bougie. Zie De bougie con-troleren op pagina 356.
Reinig en controller de kettingrem. Zie De kettingrem controlleren op pagina 353.	Verwijder eventuele bramen op de randen van het zaagblad. Zie De ge-leider controlleren op pagina 361.	Reinig de externe onderdelen van de carburateur.

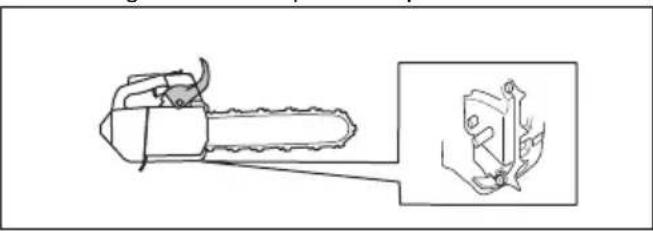

Controller de kettingvanger. Zie De kettingvanger controlleren op pagina 354.	Maak het vondenopvangnet van de geluiddemper schoon of verrang het.	Controller het brandstofffilter en de brandstoffleiding. Vervang indien no-dig.
Draai het zaagblad, controller de smeeropening en reinig de groef in het zaagblad. Zie De geleider contro-leren op pagina 361.	Reinig het gebied rond de carbura-teur.	Controller alle kabels en aansluitin-gen.
Controller of het zaagblad en de za-agketting voldoende oliesmering krij-gen.	Reinig of revang het luchtfilter. Zie Het luchtfilter reinigen op pagina 356.	Leeg de brandstoftank.

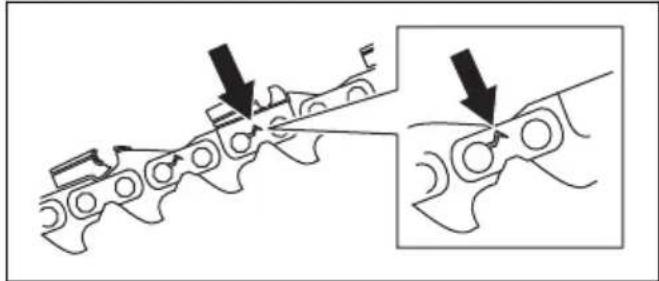

Controller de zaagketting. Zie Snijui-trusting controlleren op pagina 360.	Reinig tussen de ribben van de cilin-der.	Leeg de olietank.
Slijp de zaagketting en controller de spanning. Zie Zaagketting slijpen op pagina 357.
Dagelijks onderhoud Wekelijks onderhoud	Maandelijks onderhoud
Controller het kettingaandrijfwiel. Zie Het spur-aandrijftandwie1 controlleren op pagina 360.
Reinig de luchtinlaat op de starter.
Controller of moeren en schroeven goed vastgedraaid+zijn.
Controller de stopschakelaar. Zie De start/stop-schakelaar controlleren op pagina 354.
Controller of er geen brandstofuit de motor, tank of brandstofleidingen lekt.
Zorg dat de zaagketting Niet draait wanneer de motor stationair draait.
Controller of de geluidemper cor-rect is bevestigd, nicht is beschadigd en of er geen delen van de demper ontbreken.

De veiligheidsvoorzieningen op het product onderhonden en controlleren

De remband controlleren

1. Verwijder met een borstel houtstof, hors en vuil van de kettingrem en de koppelingsstrommel. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

1. Controller de remband. De remvoering moet op het dunste punt minstens 0,6 mm (0,024 inch) dik়.

De terugslagbeveilingig controleren

1. Controller of dererugslagbeveiligingschadigingen vertoont zoals materiaalbarsten.
2. Controller of de terugslagbeveiliging vrij beweegt en of deze veilig op het koppelingsdeksen is bevestigd.

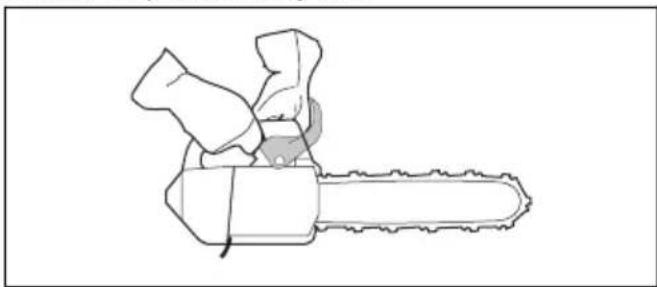

De kettingrem controlleren

1. Start het product. Zie Product starten op pagina 347 voor instructies.

WAARSCHUWING: Zorg ervoor dat de zaagketting Niet in aanraking komt met de grond of andere objecten.

1. Houd het product stevig vast.

WAARSCHUWING: Zorg ervoor dat de zaagketting Niet in aanraking komt met de grond of andere objecten.

1. Geef volgas en draai uw linkerpols gegen de terugslagbeveiliging om de kettingrem te activeren. De zaagketting moet onmiddelijk stoppen.

WAARSCHUWING: Laat de voorhandgreep Niet los wonneer u de kettingrem inschakelt.

De gashendel en de gashendelvergrendeling controleren

1. Controller of de gashendel en de gashendelvergrendeling vrij bewegen en of de retourveer correct werkt.

1. Duw de gashendelvergrendeling omlaag en controllerer of ze terugkeert maar de oorspronkelijkke stand wanner u hem loslaat.

1. Controller of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling worden losgelaten.

1. Start de kettingzaag en zet het gas volledig open.

2. Laat de gashendel los en controllerer of de zaagketting stopt en blijft stilstaan.

WAARSCHUWING: Neem contact op met uw servicedaler als de zaagketting draait verwijl de gashendel in de stationaire stand staat.

De kettingvanger controleren

1. Zorg ervoor dat de kettingvanger Niet beschadigd is.
2. Zorg ervoor dat de kettingvanger stabel is en bevestigd aan de romp van het product.

Trillingsdempingssysteme controleren

1. Controller de trillingdempers op scheuren of cervorming.
2. Controller of de trillingdempers op de juiste wijze zichn bevestigd op de motor en de handgreep.

Raadpleeg Productoverzicht op pagina 337 voor informatie over de locatie van het trillingdempingssystem op uw product.

De start/stop-schakelaar controlleren

1. Start de motor.
2. Duw de start/stop-schakelaar maar de STOP-stand. De motor要去uitschakelen.

Geluiddemper controeren

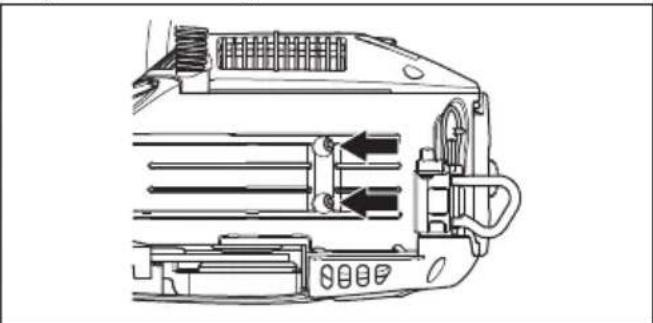

1. Controller de geluidemper op defecten.
2. Zorg ervoor dat de geluidemper correct aan het product is bevestigd.

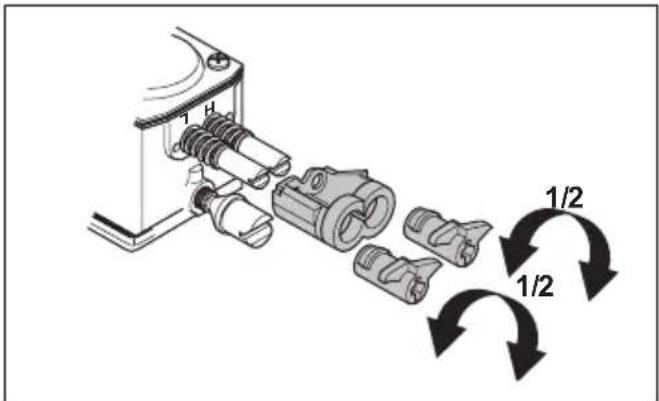

Ingevolge de milieu- en emissiewetgeving gelden er beperkingen voor de stelschroeven van de carburateur. Dit verminderdt schadelijke uitlaatgassen van uw

product. U kurz de stelschroeven maximaal 12 slag draaien.

Basisafstellingen en inlopen

De basisafstellingen van de carburateur worden in de fabriek uitgevoerd. Voor het aanbevolen stationaire toerental, zie Technische gegevens op pagina 363.

OPGELET: Laat het product gedurende de eerste 10 bedrijfsuren Niet met een te hoog toerental draaien.

OPGELET: Als de zaagketting bij stationair toerental draait, draait u de stelschroef voor stationair toerental linksom totdat de zaagketting stopt.

De naald voor laag toerental (L) afstellen

• Draai de naald voor laag toerental rechtsom tot de aanslag.

Let op: Als het product slecht op toeren komt of als het stationair torental Niet correct is, draai de naald dan linksom. Draai de naald voor laag torental tot het acceleratievermogen en het stationair torental correct is.

De naald voor stationair toerental (T) afstellen

1. Start het product.
2. Draai de naald voor stationair toerental rechtsom totdat de zaagketting begint te draaien.
3. Draai de naald voor stationair toerental linksom tot de zaagketting stopt.

Let op: Het stationair toerental is correct afgesteld als de motor in alle posities gelijkmatig loopt. Het stationair toerental要去 bovendien een stuk lager zichn dan de spelheid waar bij de zaagketting in beweging kommt.

WAARSCHUWING: Als de zaagketting Niet stopt wanner u de stelschroef voor het stationair toerental draait, neem dan contact op met uw servicedaler. Gebruik het product Niet voordat het is juist afgesteld.

De naald voor hoog toerental (H) afstellen

De motor is in de fabriek afgesteld voor gebruik op zeeniveau. Op grotere hoogtes, bij verschillende weersomstandigheden of temperaturen kan afstellen van de naald voor hoog toerental nodig+zijn.

• Draai aan de naald voor hoop toerental om het toerental af te stellen.

OPGELET: Draai de schroef van de naald voor hoog toerental Niet verder dan de aanslag van de afstelbegrenzing. Dit kan schade aan de zuiger en de cilinder verroorzaken.

Controleren of de carburateur correct is afgesteld

• Controller of het product juist accelereert.
• Controller of het product bij volgas een beetje gaat 'viertakten'.
• Controller of de zaagketting Niet draait bij stationair toerental.
• Als het product lastig start of minder goed accelereert, stel dan de naalden voor laag en hoog toerental af.

OPGELET: Onjuiste afstellingen kunnern motorschade veroorzaken.

Een gebroken of versleten startkoord verrangen

1. Draai de schroeven van het starterhuis los.
2. Verwijder het starterhuis.

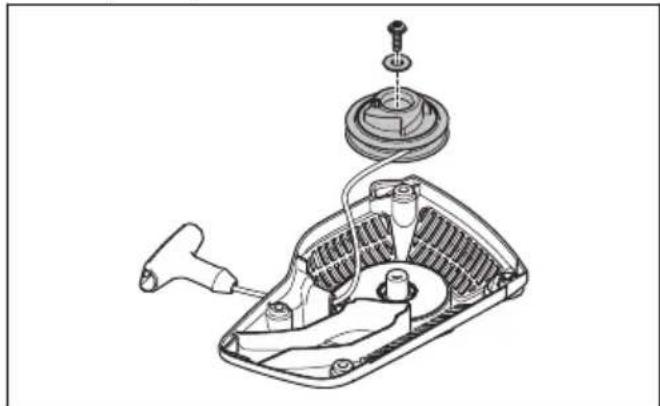

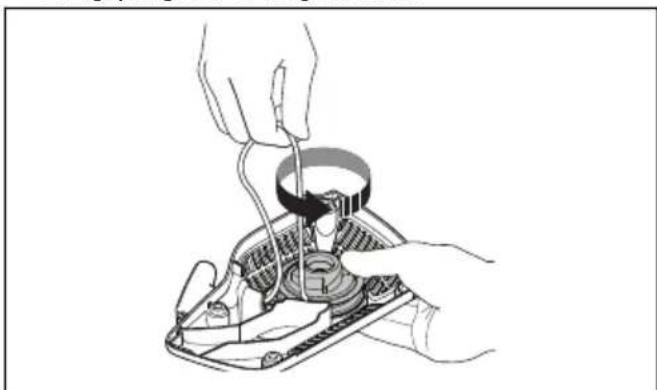

1. Trek het startkoord ongeveer 30~cm waar buiten enplaats hem in de uitsparing op de poelie.
2. Laat de poelie langzaam achechteruit draaien om deterugspringveer te ontgrendelen.

1. Verwijder de bout in het midden van de poelie en verwijder de poelie.

1. Verwijder het oude startkoord van de greed en de poelie.
2. Bevestig een新模式park in de poelie. Wikkel het startkoord ongeveer 3 omwentelingen rond de poelie.
3. Sluit de poelie aan op de terugspringveer. Het uiteinde van de terugspringveer moet in de poelie grijpen.
4. Monteer de bout in het midden van de poelie.
5. Trek het startkoord door de opening in het starterhuis en de greep van het startkoord.
6. Maak daarna een stevige knoop in het uiteinde van het startkoord.

De terugspringveer spannen

1. Plaats het startkoord in de uitsparing van de poelie.

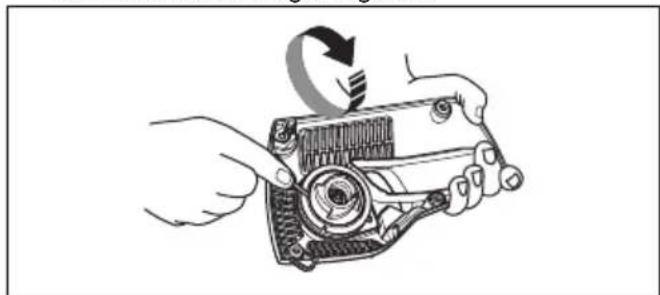

2. Draai de koordpoelie ongeveer 2 slagen rechtsom.
3. Controller of u de poelie 12 slag kut draaien nadat het startkoord volledig is afgerold.

Het starterhuis op het product monteren

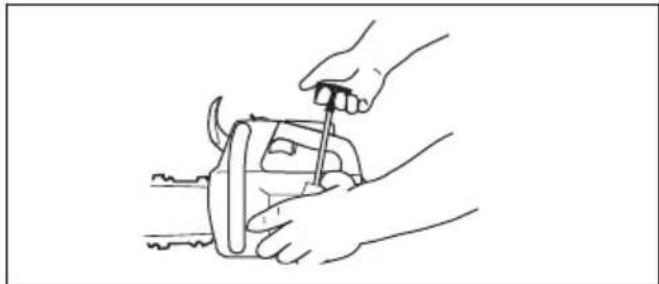

1. Trek erst het startkoord vollediguit enplaats daarna de starter op het carter.

2. Laat het startkoord langzaam los totdat de poelie in de haken grijpt.

3. Draai de schroeven die de starter op+zijn plaats houden vast.

Het luchtfilter reinigen

Reinig het luchtfilter regelmatig om vuil en stof te verwijderen. Hiermee voorkomt u een defecte carburateur, startproblemen, vermogensverlies, slijtage van motoronderdelen en een hoger brandstofverbruik dan normal.

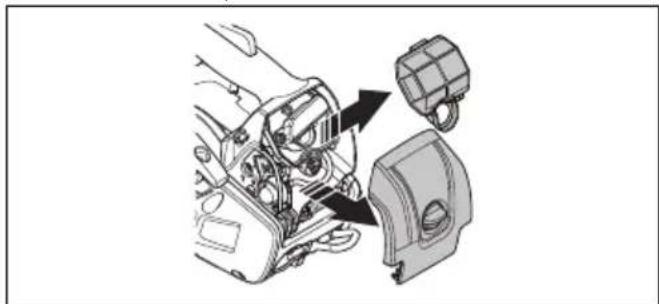

1. Verwijder het luchtfilterdeksel en het luchtfilter.
2. Borstel of schud het luchtfilter schoon. Gebruik een reinigingsmiddel en water om het filter goed te reinigen.

Let op: Een luchtfilter dat langeijd is gebruikt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatin en vervang een defect luchtfilter aktijd.

1. Installeer het luchtfilter en controllerer of het luchtfilter strak aansluit op de filterhouser.

Let op: U kunt verschillende soorten luchtfilters gebruiken met uw product, afhankelijk van de werkkomstandigheden, het wee of het seizoen. Neem vooreer informatie contact op met uw servicedealer.

De bougie controlleren

OPGELET: Gebruik de aanbevolen bougie.
Zie Technische gegevens op pagina 363.
Een onjuiste bougie kan leiden tot schade aan het product.

1. Als het product lastig te starten of gebruiken is, of als het product Niet goed werkt bij stationair toerental, controlleren dan de bougie op afzettingen. Volg onderstaande stappen om ongewenste afzettingen op de elektroden van de bougie te voorkomen:

a) zorg dat het stationaire motortoerental correct is afgesteld.
b) zorg dat het brandstofmengsel correct is.

c) zorg dat het luchtfilter schoon is.

1. Reinig de bougie als dazu vuil is.
2. Controller of de afstandussen de elektroden juist is.Zie Technische gegevens op pagina 363.

1. Vervang de bougie maandelijks of vaker, indien nodig.

Zaagketting slijpen

Informatie over de geleider en zaagketting

WAARSCHUWING: Draag
veiligheidshandschoenen wonneer u
onderhoud aan de zaagketting uitvoert of de
zaagketting gezruikt. Ook een zaagketting
die nicht beweegt, kan verwondenen
veroorzaken.

Als het zaagblad of de zaagketting versleten of beschadigd is, moet u dezeervangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de verilgheidsfuncties van het product behouden. Zie Accessoires op pagina 364 voor een lijst met aanbevolen combinaties voor het verwangen van het zaagblad en de zaagketting.

• Zaagbladlengthe, inch/cm. Informatie over de lenghte van het zaagbladkest u meestal vinden op het achterste uiteinde van het zaagblad.

• Aantal tanden in het neuswiel (T).

• Steek van de ketting, inch. De afstandussen de aandrijfschakels van de zaagketting, moet

overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel.

Aantal aandrijfschakels (stuks). Het aantal aandrijfschakels worden bepaald door het type zaagblad.

• Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad要去gelijk+zijn aan de breedte van de aandrijschakels.

• Kettingolie-opening en opening voor hetterstrekkerpen. De geleider moet aangepast zijn aan het product.

Breedte aandrijfschakel, mm/inch.

Algemene informatatie over het slijpen van zaagtanden

Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken. Als de zaagketting zeer bot is, ontstaan er geen houtsnippers maar zaagsel.

Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik.

De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschil:tussen de twee geegt de zaagdiepte (instelling dieptesteller).

Denk bij het slijpen van een zaagketting aan het volgende:

Vijhoek.

• Snijhoek.

Vijlpositie.

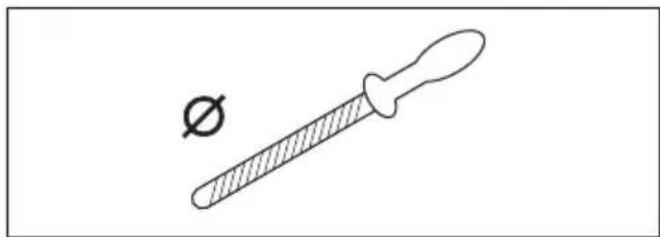

Diameter van de Ronde vijl.

Het is nicht gemakkelijk om zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik een Husqvarna-vijlmal. Hiermee zorgt u voor maximale zaagprestaties en beperkt u het risico op terugslag.

WAARSCHUWING: De terugslagkracht neemt aanzienlijk toe als u de slijpinstructies nicht volgt.

Let op: Zie Zaagketting slijpen op pagina 357voor informatatie over het slijpen van de zaagketting.

De messen slijpen

1. Gebruik voor het slijpen van de snijtanden een Ronde vijl en een vijlmal.

Let op: Zie Accessoires op pagina 364 voor informatatie over welke vijl en mal door Husqvarna worden aangeraden voor uw zaagketting.

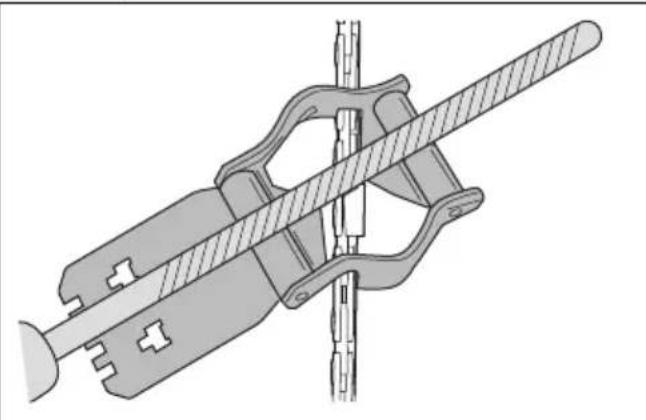

1. Breng de vijlmal correct aan op de messen. Raadpleeg de instructies die bij de vijlmal worden meegeleverd.
2. Beweeg de vijl vanaf de binnenkant van de snijtanden maar buiten. Verlaag de druk bij de trekslag.

1. Verwijder materiaal van een zijde van alle zaagtanden.
2. Draai het product om en verwijder de resten aan de andere kant.
3. Zorg ervoor dat alle snijtandendezelfde lengte hebben.

Algemene informatatie over hoe u de hoogte van de dieptesteller aanpast.

De hoogte van de dieptesteller (C) neemt af wanner u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vijlresten verwijderen van de dieptesteller (B),

zodate die dieptesteller de juiste hoogte heeft. Zie Accessoires op pagina 364 voor instructies over hoe u voor de juiste hoogte van de dieptesteller zorgt voor uw zaagketting.

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting!

Hoogte van de dieptesteller aanpassen

Zie De messen slijpen op pagina 358voor instructies voordat u de vrijmal gaat instellen of de zaagtanden gaat slijpen. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt.

We raden u aan once vijlmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een vijilmal om de hoogte van de dieptesteller aan te passen. Gebruik alleen een Husqvarna-vijlmal om de juiste tanddiepte en vijlhoek te verkrijgen.

2. Plaats de vijilmal op de zaagketting.

Let op: Zie de verpakking van de vijlmal voor meer informatie over het gebruik.

1. Gebruik de platte vijl om het gedeelte van de dieptesteller te verwijderen dat boven de vrijmaluitsteekt.

De spanning van de zaagketting afstellen

WAARSCHUWING: Een zaagketting die nicht correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letselveroorzaken.

Een zaagketting rekt uitijdens gebruik. Stel de zaagketting regelmatig af.

1. Maak de zaagbladmoeren los waarmee het koppelingsdeksel en de kettingrem zijn vergrendeld. Gebruik een moersleutel.

Let op: Sommige modellen haben slechts een zaagbladmoer.

1. Draai de zaagbladmoeren met de hand zo vast möglichk aan.
2. Til de voorkant van de geleider op en draai de stelschroef van de ketting aan. Gebruik een moersleutel.
3. Span de zaagketting aan totdat deze strak gegen het zaagblad aanligt maar toch nog met gemak kan bewegen.

1. Draai de zaagbladmoeren vast met de moersleutel en til hierbij tegeligkertijd de voorzijde van het zaagblad omhoog.
2. Controller of de zaagketting gemakkelijk met de hand kan worden rondgedraaid en of deze nicht doorhangt aan de onderkant van het zaagblad.

Raadpleeg Productoverzicht op pagina 337voor de positie van de kettingspanschroef op uw product.

Smering van de zaagketting controlleren

1. Start de motor en LAST deze op driekwart van het maximale toerental draieren.

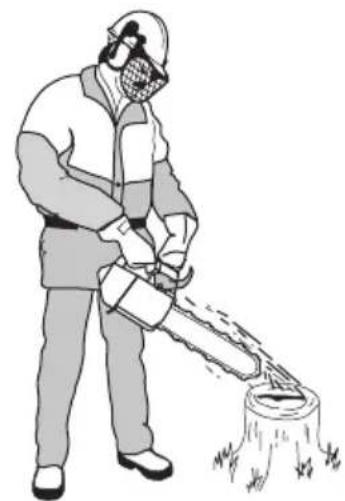

2. Houd het zaagblad ongeveer 20~cm / 8 inch boven een oppervlak in een lichte kleur.

3. Als de kettingsmering correct is, ziet u na 1 minuut een duidelijke olielijn op het oppervlak.

1. Indien de kettingsmering nicht correct werkt, controlleren dan het zaagblad. Zie De geleider controeren op pagina 361 voor instructies. Neem contact op met uw servicedealer als de onderhoudsstappen Niet helpen.

Het spur-aandrijftandwiel controlleren

Op de koppelingsstrommel is een spur-aandrijftandwiel gelast.

Voer regelmatig een visuele controle uit van de mate van slijtage van het spur-aandrijftandwiel. Vervang de koppelingsstrommel met het spur-aandrijftandwiel bij overmatige slijtage.

Het naaldlager smeren

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem uit te schakelen.
2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel.

Let op: Sommige modellen haben slechts eén zaagbladmoer.

1. Plaats het product op een stabiele ondergrond met de koppelingsstrommelaar boven gericht.

2. Verwijder de koppelingsstrommel en smeer het naaldlager met een smeerpistool. Gebruik motorolie of hoogwaardig lagervet.

Snijuitrusting controleren

1. Controller op scheurtjes in klinknagels en schakels en op losse schakels. Vervang indien nodig.

1. Controller of de zaagketting eenvoudig te buigen is. Vervang de zaagketting wonneer deze onbuigzaam is.
2. Vergelijk de zaagketting met een neue om te bepalen of de klinknagels en schakels versleten zijn.
3. Vervang de zaagketting wanner het langste deel van de zaagtand kleiner dan 4mm / 0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten.

De geleider controleren

1. Controller of het oliekanaal Niet verstopt is. Reinig indien nodig.

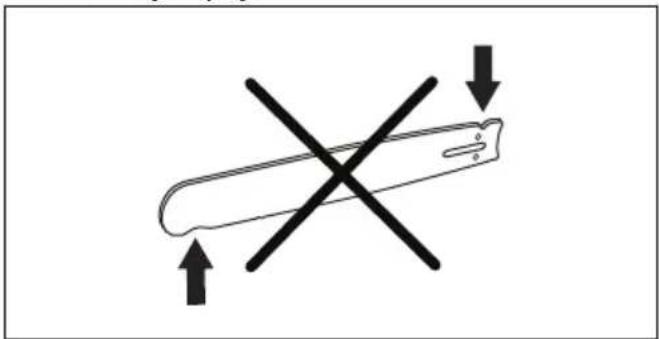

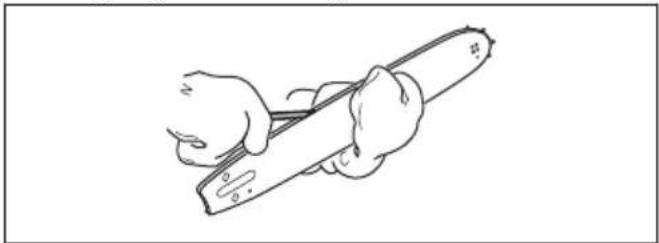

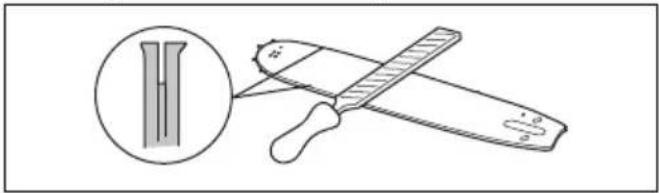

1. Controller de randen van de geleider op bramen. Verwijder bramen met een vijl.

1. Reinig de groef in het zaagblad.

1. Controller de geleidergroef op slijtage. Vervang het zaagblad indien nodig.

1. Controller de punt van de geleider op ruwheid en overmatige slijtage.

1. Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

1. Draai de geleider dagelijks om de levensduur te verlengen.

Onderhoud uitvoeren aan de brandstoftank en de kettingolietank

• Tap regelmatig de brandstoftank en de kettingolietank af en reinig de tanks.
• Vervang het brandstofffilter Jaarliks of vaker, indien nodig.

OPGELET: Verontreinigungen in de tank kuren defecten veroorzaken.

Toevoer van de kettingolie afstellen

WAARSCHUWING: Stop de motor voordat u de oliepomp gaat afstellen.

1. Draai de stelschroef van de oliepomp. Gebruik een schroevendraaier of combinatietang.

a) Draai de stelschroef rechtsom om de olietoevoer te verhogen.
b) Draai de stelschroef linksom om de olietoevoer te verlagen.

Koelsystem reinigen

Het koelsystem e zorgt ervoor dat de motor Niet te warm wordt. Het koelsysteme bestaat uit de luchtinlaat op de starter en de luchtgeleidingsplaat, de haken op het vliegwiel, de koelribben van de cilinder, het koelkanaal en de cilinderkap.

1. Maak het koelsystem wekelijks schoon met een borstel, of vaker indien nodig.

2. Zorg ervoor dat het koelsystemeert Niet vuil of verstopt is.

OPGELET: Een vuil of verstopt koelsystem kan tot oververhitting en schade aan het product leiden.

Probleemoplossing

Te inspecteren onderdeel Mogelijk oorzaak Actie
Starterpallen De starterpallen zijn gebokkeerd. Verstel of verrang de starterpallen.
		Reinig rondom de pallen.
		Neem contact op met een erkende servicewerkplaats.
Brandstoffank Verkeerd type brandstof. Tap de brandstoffank af en vul hem	met de juiste brandstof.
	De brandstoffank is gezuld met kettingolie.
Geen ontstekingsvonk De bougie is vies of nat. Zorg ervoor dat de bougie droog en schoon is.
		De elektrodenafstand van de bougie is onjuist.
		Bougie reinigen. Controller of de elektrodenafstand correct is en of het juiste type bougie is gemonteerd.
		Raadpleeg Technische gegevens op pagina 363voor de juiste elektrodenafstand.
Bougie en cilinder De bougie zit los. Draai de bougie vast.
		De motor is 'verzopen' door herhaald starten met volledig geopende choke na inschakelen contact.
Verwijder en reinig de bougie. Plaats het product op+zijn Kant met de bougie-opening van u weg. Trek 6-8 keer aan het startkoord. Monteer de bougie en start de motor. Zie Product starten op pagina 347.

De motor start, maar stopt wee

Te inspecteren onderdeel	Mogelijk deoorzaak Actie
Brandstoftank Verkeerd type brandstof	Tap de brandstoftank af en vul hem	met de juiste brandstof.

Te inspecteren onderdeel Mogelijk oorzaak Actie
Carburateur Het stationair toerental is Niet correct. Neem contact op met uw Serviceder.
Luchtfilter Verstopt luchtfilter. Reinig ofervang het luchtfilter.
Brandstofffilter Verstopt brandstofffilter. Brandstofffilter verwangen.

Transport en opslag

Transport en opslag

• Controller voor opslag en vervoer van het producten de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, können tot brand leiden.
• Gebruik algid goedgekeurde containers voor opslag en transport van brandstof.
• Leeg voorafgaand aan transport of langdurige opslag de brandstof- en kettingolietanks. Voer de vloeistoffen af volgens deplaatselijk geldende wettelijk voorschriften.

• Gebruik de transportbescherming op het product om letsel of schade aan het product te voorkomen. Ookeen zaagketting die Niet kan bewegen, kan ernstige verwondingen veroorzaken.
  Maak de bougiekap los en activeer de kettingrem.

• Bevestig het product stevig tijdens vervoer.

Uw product voorbereiden op langdurige opslag

1. Demonteer en reinig de zaagketting en de groef in het zaagblad.

OPGELET: Als u de zaagketting en het zaagblad Niet reinigt, können ze star of geblokkeerd raken.

1. Bevestig de transportbescherming.
2. Reinig het product. Zie Onderhoud op pagina 352 voor instructies.
3. Voer een volledige onderhoudsbeurt UIT.

Technische gegevens

Technische gegevens

	Husqvarna T525
Motor
Cylinderinhoud, cm3	27,0
Stationair toerental, tsp 2900
Maximaal motorvermogen volgens ISO 8893, kW/pk bij tsp	1,1/1,5 bij 9500
Ontstekingssystem34
Bougie NGK CMR6A
Elektrodenafstand, mm 0,75
Brandstof-/smeersystem
Inhoud brandstoftank, liter/cm3	0,19/190
Inhoud olietank, l/cm3	0,17/170
Type oliepomp Verstelbaar
Gewicht
Gewicht, kg 2,7
Geluidsemissies
Geluidsvermogenniveau, gemeten dB(A) 110
Geluidsvermogenniveau, gegandeerd LWA dB(A) 111
\( Geluidsniveau^{35} \)
Equivalent geluidsdrukniveau bij hetoor van de gebrui-ker, dB(A)	98
\( Equivalente trillingsniveaua, a_{hveq}^{36} \)
Voorste handgreep, m/s2	4,9
Achterste handgreep, m/s2	5,2
Zaagketting/geleider
Type aandrijfwieten/aantal tanden 3/8"/Spur 6, 1/4"/Spur 8
Zaagkettingtoerental op 133% van maximale motortoe-renal, m/s.	24,1

Accessoires

Aanbevolen snijuitrusting

Kettingzaagmodellen Husqvarna T525 zijn getest op verilgheid conform EN ISO 11681-2:2011/A1:2017 (Bosbouwmachines - Draagbare kettingzagen - Veiligheidseisen en testen. Deel 2: Kettingzagen voor boomverzorging) en voldoen aan de verilgheidseisen wanner uitgerust met de hieronder beschreven combinaties van zaagblad en zaagketting.

Zaagketting met geringe terugslag

Een zaagketting die is aangemerkt als zaagketting met geringe terugslag voldoet aan de vereisten voor gingete terugslag zoals vermeld in ANSI B175.1-2012.

Terugslag en neusradius zaagblad

Geleider Zaagketting
Lengte, inch/cm	Steek, inch Diepte, inch/mm	Max. kopra-dius	Type Zaagblad	en kettingcombi-naties	Geringe terug-slag
10/25 1/4 0,050	/1,3 R10 Husqvarna		H00	60
12/30 1/4 0,050	/1,3 R10 68
Lengte, inch/cm	Stek, inch Diepe, inch/mm	Max. kopra- dius	Type Zaagblad-	en kettingcombi- nations	Geringe terug- slag
10/25 3/8 0,050	1,3 7T Husqvarra		H37	40 Ja
12/30 3/8 0,050	1,3 7T 45
10/25 3/8 0,050	1,3 7T Husqvarra		S93G	40 Ja
12/30 3/8 0,050	1,3 9T 45

De effectieve zaaglengte is meestal 1 inch korter dan de nominale zaagbladlengte.

Vijlbenodigdheden en vijlhoeken

Gebruik een Husqvarna-vijlmal om de zaagketting te slijpen. Met een Husqvarna-vijlmal kut u de tanden in

de juiste hoek vijlen. De onderdeelnummers vindt u in onderstaande tabel.

Als u Niet weet hoe u het type van de zaagketting op uw product kurz vaststellen, raadpleeg dan www.husqvarna.com voor meer informatie.

H00 5/32 inch/4,0 mm 580 68 74-01			0,025 in / 0,65 mm	30° 85°
H37 5/32 inch/4,0 mm 505 24 37-01			0,025 in / 0,65 mm	30° 80°
S93G 5/32 inch/4,0 mm 587 80 90-01			0,025 in / 0,65 mm	30° 60°

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de

motorkettingzaag voor boomverzorging Husqvarna T525 met serienummers van 2017 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoen aan de vereisten van de volgende EU-RICHTLIJNEN:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG.
van 26 februari 2014 "beteffende elektromagnetische compatibiliteit" 2014/30/EU.
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG.
van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU.

De volgende normen zijn van toepassing: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-2:2011/A1:2017, EN 50581:2012

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft een EU-typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), artikel 12, punt 3b. De certificaten voor EU-typeonderzoek in overeenstemming met bijlage IX, heeft nummer: 0404/17/2479 - T525.

Verder heeft 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, een verklaring afgegeven van overeenstemming met bijlage V van de Richtlijn van de Raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. Het certificaat heeft nummer: 01/161/111 - T525.

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 363

De geleverde hettingzaag is conform het exemplaar dat een EG-typeonderzoek heeft ondergaan.

Huskvarna, 2017-07-21

Per Gustafsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

INNHOLD

Innledning 367

Sikkerhet. 369

Montering. 374

Drift. 374

Vedlikehold. 382

Feilsøking 391
