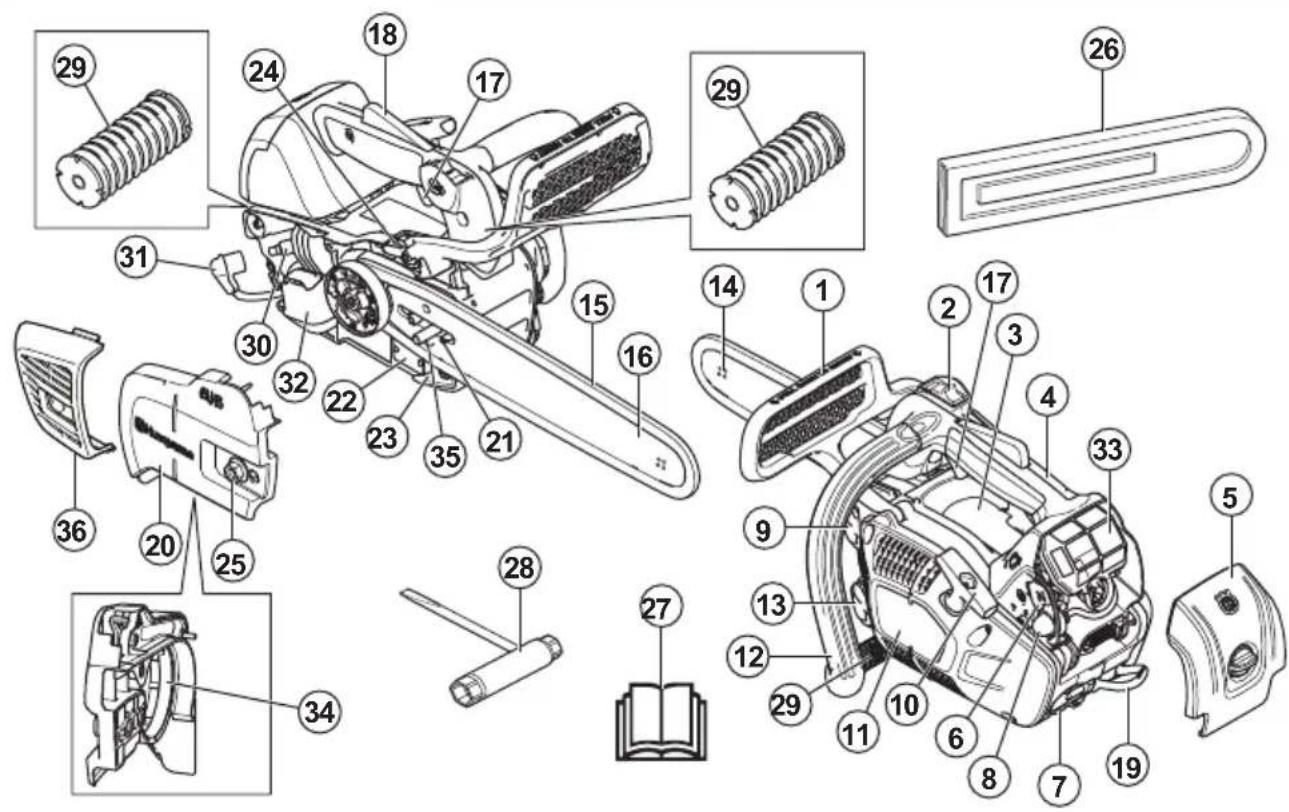

1. Kædebremse med kastbeskyttelse

2. Start/stop-kontakt

3. Informations- og advarselsmærkat

8. Brændstofpumpebold

10. Startsnorens håndgreb

12. Forreste håndtag

21. Kædestrammerskrue

22. Produkt- og serienummerskilt

26. Transportafskærmning

28. Ring- og gaffelnøgle

29. Vibrationsdæmpningssystem, 3 enheder

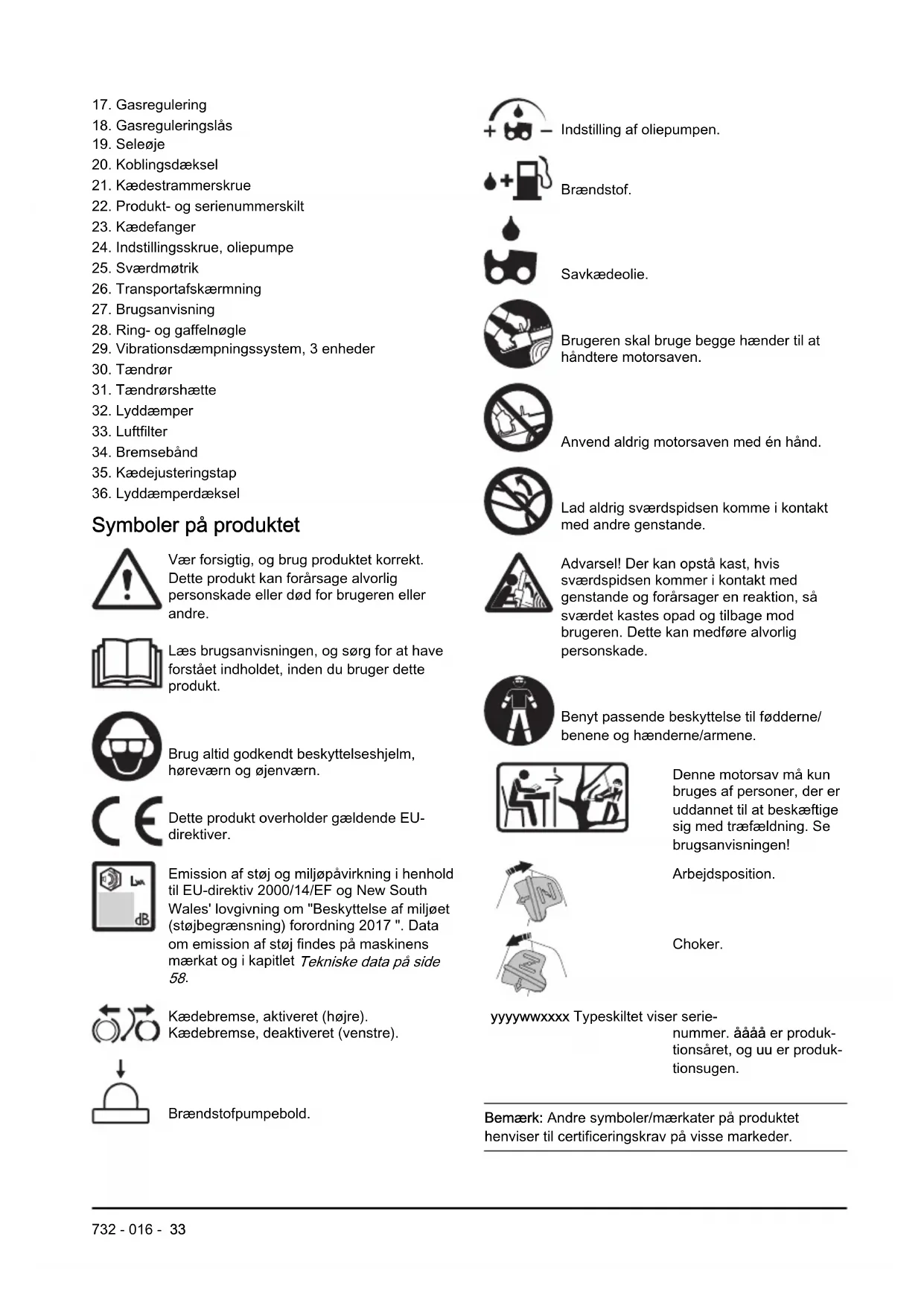

Symboler på produktet Vær forsigtig, og brug produktet korrekt. Dette produkt kan forårsage alvorlig personskade eller død for brugeren eller andre. Læs brugsanvisningen, og sørg for at have forstået indholdet, inden du bruger dette produkt. Brug altid godkendt beskyttelseshjelm, høreværn og øjenværn. Dette produkt overholder gældende EU- direktiver. Emission af støj og miljøpåvirkning i henhold til EU-direktiv 2000/14/EF og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017 ". Data om emission af støj findes på maskinens mærkat og i kapitlet Tekniske data på side

Kædebremse, aktiveret (højre). Kædebremse, deaktiveret (venstre). Brændstofpumpebold. Indstilling af oliepumpen. Brændstof. Savkædeolie. Brugeren skal bruge begge hænder til at håndtere motorsaven. Anvend aldrig motorsaven med én hånd. Lad aldrig sværdspidsen komme i kontakt med andre genstande. Advarsel! Der kan opstå kast, hvis sværdspidsen kommer i kontakt med genstande og forårsager en reaktion, så sværdet kastes opad og tilbage mod brugeren. Dette kan medføre alvorlig personskade. Benyt passende beskyttelse til fødderne/ benene og hænderne/armene. Denne motorsav må kun bruges af personer, der er uddannet til at beskæftige sig med træfældning. Se brugsanvisningen! Arbejdsposition. Choker. yyyywwxxxx Typeskiltet viser serie- nummer. åååå er produk- tionsåret, og uu er produk- tionsugen. Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder.

732 - 016 - 33Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt. Sikkerhed Sikkerhedsdefinitioner Definitionerne nedenfor angiver alvorsgraden for hvert enkelt signalord. ADVARSEL: Skade på personer. BEMÆRK: Beskadigelse af produktet. Bemærk: Disse oplysninger gør det lettere at bruge produktet. Generelle sikkerhedsinstruktioner ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• En motorsav kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan medføre alvorlige personskader eller dødsfald. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

• Produktets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug ikke et produkt, der ser ud til at være blevet ændret af andre, og brug kun det anbefalede tilbehør til dette produkt. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

• Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

• Langvarig indånding af motorens udstødningsgas, kædeolietåge og savspåner kan være sundhedsskadeligt.

• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

• Oplysningerne i denne brugsanvisning er aldrig en erstatning for faglige færdigheder og erfaring. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Kontakt en serviceforhandler eller en erfaren motorsavsbruger. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til! Sikkerhedsinstruktioner for drift ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Denne motorsav med tophåndtag er udviklet specifikt til beskæring og pleje oppe i træer. På grund af håndtagenes specielle kompakte udformning (grebene sidder tæt på hinanden) er risikoen for at miste kontrollen over saven større. Derfor bør disse specielle motorsave kun benyttes til arbejde i træer af personer, som har uddannelse i særlige beskærings- og arbejdsteknikker, og som benytter passende sikring (liftkurv, tove, sikkerhedssele). Almindelige motorsave (med grebene længere fra hinanden) anbefales til alle andre former for savearbejde på jorden.

• Arbejde i træer kræver brug af særlige save- og arbejdsteknikker, som skal overholdes for at mindske den forøgede risiko for personskade. Arbejd aldrig oppe i et træ, medmindre du har modtaget specifik, professionel undervisning i sådant arbejde, herunder undervisning i brug af sikkerheds- og andet klatreudstyr som f.eks. seler, tove, bælter, klatrejern, låsehager, karabinhager osv.

• Forsøg aldrig at gribe faldende dele. Sav aldrig i træet, hvis du kun er sikret med ét tov. Brug altid to sikrede reb.

• Ved kritiske fældningsmomenter bør høreværnet foldes op, så snart savningen er ophørt, så lyde og advarselssignaler kan høres.

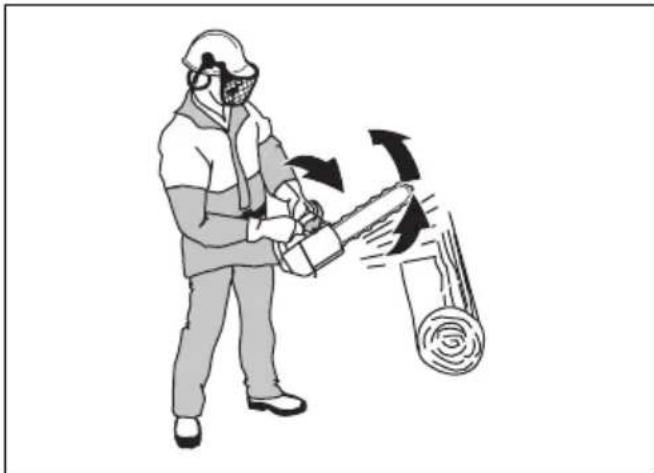

• Inden dette produkt tages i brug, skal du forstå, hvad et kast er for noget, og hvordan det kan undgås. Se Oplysninger om kast på side 41 for yderligere vejledning.

• Brug aldrig et produkt, som er behæftet med fejl. Følg instruktionerne for sikkerhedskontrol, vedligeholdelse og service i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se Vedligeholdelse på side 46 for yderligere vejledning.

732 - 016 -• Brug aldrig produktet, hvis der er synlige skader på

tændhætten og tændkablet. Der er risiko for gnistdannelse, der kan forårsage brand.

• Brug aldrig produktet, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, din årvågenhed, din kropskontrol eller din dømmekraft.

• Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag, påvirkning af træets faldretning m.m.

• Forkert skæreudstyr eller en forkert kombination af sværd og savkæde øger risikoen for kast! Brug kun de kombinationer af sværd og savkæde, der er anbefalet, og følg filningsanvisningerne. Se Tilbehør på side 59 for yderligere vejledning.

• Start ikke et produkt, uden at sværd, savkæde og alle dæksler er monteret korrekt. Se Indledning på side 39 for yderligere vejledning. Uden et sværd og en savkæde fastgjort til produktet kan koblingen løsne sig og forårsage alvorlig personskade.

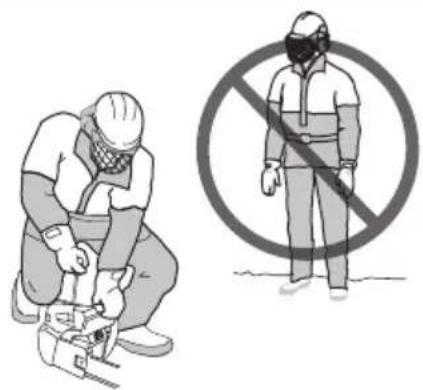

• Start aldrig produktet inden døre. Vær bevidst om faren ved indånding af motorens udstødningsgasser.

• Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med eller påvirke din kontrol af produktet.

• Ved uagtsomhed kan sværdets kastrisikoområde utilsigtet ramme en gren, et nærliggende træ eller noget andet og fremkalde et kast.

• Anvend aldrig en motorsav ved at holde den i én hånd. Man kan ikke håndtere en motorsav på sikker vis med én hånd – du kan save dig selv. Hav altid et fast, sikkert greb om håndtagene med begge hænder.

• Hold altid motorsaven i et fast greb med højre hånd på tophåndtaget og venstre hånd på det forreste håndtag. Tommelfingrene og de andre fingre skal omslutte håndtagene. Alle brugere – uanset om man er venstre- eller højrehåndet – skal bruge dette greb. Ved at bruge dette greb kan du bedst minimere effekten af et kast og samtidig bevare kontrollen over motorsaven. Slip ikke håndtagene!

• Brug aldrig motorsaven over skulderhøjde.

• Brug aldrig produktet, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke.

• Nogle gange sætter spåner sig fast i koblingsdækslet, så savkæden klemmes fast. Stands altid motoren ved rengøring.

• Hvis savkæden bliver klemt fast i savsnittet, skal motoren standses!

• At køre en motor i et lukket eller dårligt udluftet rum kan medføre dødsfald som følge af kulilteforgiftning.

• Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start ikke produktet indendørs eller i nærheden af brandfarligt materiale.

• Brug kædebremsen som en parkeringsbremse, når du starter produktet, og når du flytter dig over korte afstande. Bær altid produktet i det forreste håndtag. Dette reducerer risikoen for, at du eller en person i nærheden bliver ramt af savkæden.

35overeksponering af vibrationer, skal du straks søge læge. Som eksempler på sådanne symptomer kan nævnes følelsesløshed, mangel på følesans, 'kildren', 'stikken', smerte, manglende eller reduceret styrke, forandringer i hudens farve eller i dens overflade. Disse symptomer opleves almindeligvis i fingre, hænder eller håndled. Symptomerne kan forværres i koldt vejr.

• Det er ikke muligt at tage højde for alle de situationer, du kan tænkes at komme ud for, når du bruger en motorsav. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig føler dig usikker med hensyn til fremgangsmåden, efter at du har læst disse anvisninger, skal du kontakte en ekspert, før du fortsætter. Du er velkommen til at kontakte din forhandler eller Husqvarna, hvis du har spørgsmål til brugen af motorsaven. Vi står altid til disposition og giver gerne gode råd, som kan hjælpe dig med at anvende motorsaven på en effektiv og sikker måde. Du kan også tage et kursus i brug af motorsav, hvis det er muligt. Din forhandler, skovbrugsskolen eller det lokale bibliotek kan give dig yderligere oplysninger om tilgængelige kurser og kursusmaterialer. Personligt beskyttelsesudstyr ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• De fleste ulykker med motorsave sker, når savkæden rammer brugeren. Du skal bruge godkendt personligt beskyttelsesudstyr under betjening. Personligt beskyttelsesudstyr yder ikke fuld beskyttelse mod personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske et uheld. Kontakt en serviceforhandler for at få anbefalinger om, hvilket udstyr der skal bruges.

• Dit tøj skal være tætsiddende, men må ikke begrænse dine bevægelser. Kontrollér regelmæssigt tilstanden af det personlige beskyttelsesudstyr.

• Brug en godkendt beskyttelseshjelm.

• Brug godkendt høreværn. Langvarig eksponering for støj kan medføre permanente høreskader.

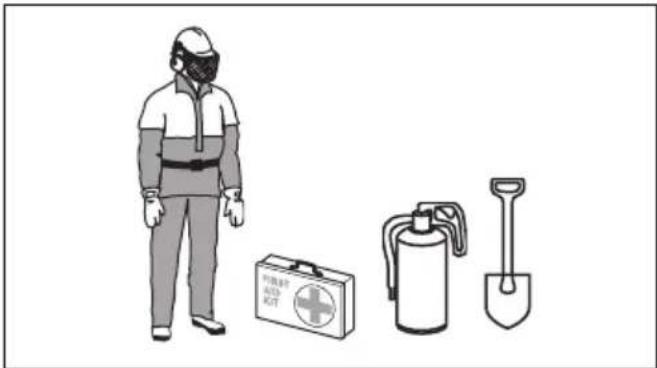

• Anvend sikkerhedsbriller eller ansigtsværn for at reducere risikoen for personskader fra genstande, der slynges ud. Produktet kan slynge genstande som træspåner, små træstykker osv. ud med stor kraft. Dette kan medføre alvorlig skade, især på øjnene.

• Hav altid en førstehjælpskasse i nærheden.

• Risiko for gnister. Hav brandslukningsudstyr og en skovl i nærheden som hjælp til at forebygge skovbrande. Sikkerhedsanordninger på produktet ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt.

Vedligeholdelse og eftersyn af sikkerhedsanordninger på produktet på side 48

• Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til din Husqvarna-serviceforhandler. Kædebremse med kastbeskyttelse Produktet er forsynet med en kædebremse, der stopper savkæden i tilfælde af kast. Kædebremsen mindsker risikoen for ulykker, men det er kun dig, der kan forhindre dem. Kædebremsen (A) aktiveres manuelt med venstre hånd eller automatisk ved hjælp af træghedsfunktionen. Flyt kastbeskyttelsen (B) fremefter for at aktivere kædebremsen manuelt.

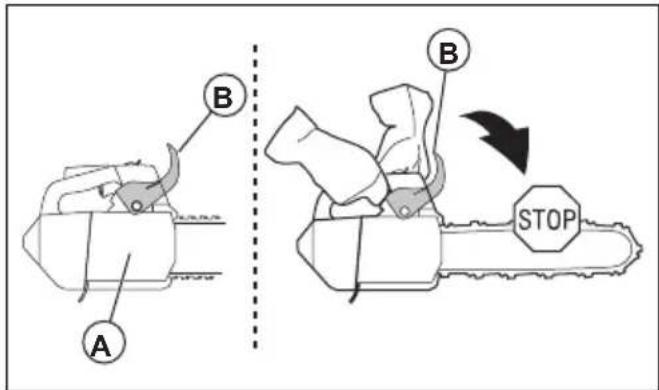

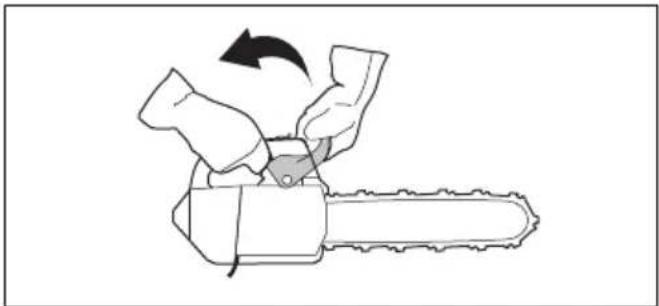

732 - 016 -Træk kastbeskyttelsen bagud for at deaktivere

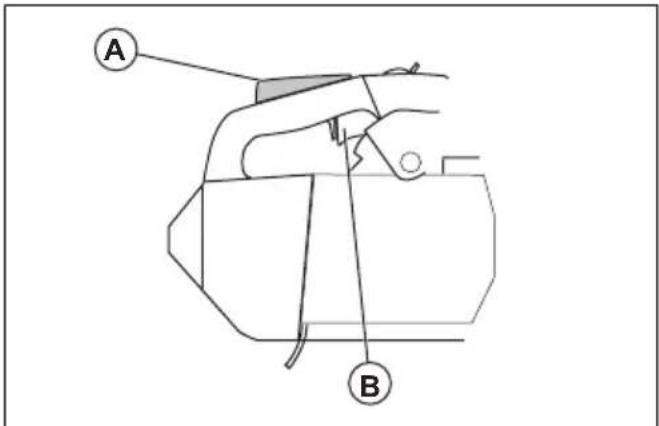

kædebremsen. Gasreguleringslås Gasreguleringslåsen forhindrer utilsigtet betjening af gasreguleringen. Hvis du griber fat rundt om håndtaget og trykker på låsen på gasreguleringen (A), frigør den gasreguleringen (B). Hvis grebet om håndtaget slippes, flyttes både gasreguleringen og låsen på gasreguleringen tilbage i deres oprindelige stillinger. Denne funktion låser gasreguleringen i tomgang.

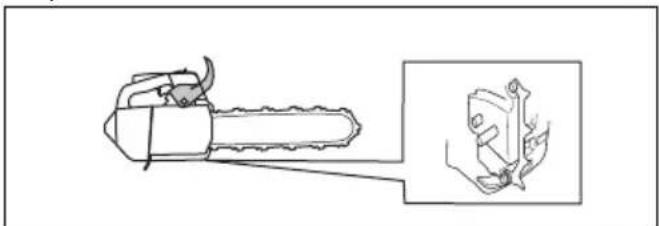

Kædefanger Kædefangeren fanger savkæden, hvis den knækker eller afspores. Korrekt savkædespænding og korrekt vedligeholdelse af kæden og sværdet mindsker risikoen for ulykker. Vibrationsdæmpningssystem Vibrationsdæmpningssystemet reducerer vibrationer i håndtagene. Vibrationsdæmpningsenhederne fungerer som adskillelse mellem produktets hus og håndtagsenheden.

Produktoversigt på side 32 for at få oplysninger om, hvor vibrationsdæmpningssystemet er på dit produkt. Start/stop-kontakt Brug start/stop-kontakten til at stoppe motoren. Lyddæmper ADVARSEL: Lyddæmperen bliver meget varm under/efter brug, også i tomgang. Der er risiko for brand, især når du bruger produktet i nærheden af brandfarlige materialer og/eller dampe. ADVARSEL: Brug aldrig et produkt uden en lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper øger støjniveauet og risikoen for brand. Sørg for, at der er brandslukningsudstyr i nærheden. Brug ikke et produkt uden eller med et defekt gnistfangernet, hvis du skal have et gnistfangernet i dit område. Lyddæmperen sikrer et minimalt støjniveau og sender udstødningsgasserne væk fra føreren. I områder med varmt og tørt vejr kan risikoen for antændelse af brandbart materiale være overhængende. Overhold lokale regulativer, og følg vedligeholdelsesvejledningen. Brændstofsikkerhed ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Sørg for god ventilation ved tankning eller blanding af brændstof (benzin og totaktsolie).

• Brændstof og brændstofdampe er meget brandfarlige og kan give alvorlige skader ved indånding og kontakt med huden. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

• Vær forsigtig ved håndtering af brændstof og kædeolie. Tænk på brand-, eksplosions- og indåndingsrisici.

• Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

• Stands motoren, og lad den afkøle nogle minutter før tankning.

• Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

• Spænd tankdækslet omhyggeligt efter tankning.

37• Fyld aldrig brændstof på produktet, når motoren kører.

• Flyt altid produktet mindst 3 m væk fra tankningsstedet og brændstofkilden, inden det startes. Min. 3m (10 ft) Efter tankning er der nogle situationer, hvor du aldrig må starte produktet:

• Hvis du har spildt brændstof eller kædeolie på produktet. Aftør alt det spildte brændstof, og lad benzinresterne fordampe.

• Hvis du har spildt brændstof på dig selv eller dit tøj. Vask det tøj og de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.

• Hvis produktet lækker brændstof. Kontrollér regelmæssigt for lækager fra brændstoftanken og brændstofslangerne. Sikkerhedsinstruktioner for vedligeholdelse ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelse på produktet.

• Udfør kun den form for vedligeholdelses- og servicearbejde, der angives i denne brugervejledning. Lad et professionelt serviceværksted foretage al anden vedligeholdelse og reparation.

• Foretag regelmæssigt den sikkerhedskontrol, vedligeholdelse og service, der er angivet i denne brugsanvisning. Regelmæssig vedligeholdelse øger produktets levetid og mindsker risikoen for ulykker.

Vedligeholdelse på side 46 for yderligere vejledning.

• Hvis sikkerhedskontrollerne i denne brugsanvisning ikke kan godkendes, efter at du har udført vedligeholdelse, skal du kontakte en serviceforhandler. Vi garanterer, at der er professionelle reparationer og vedligeholdelse til rådighed for dit produkt. Sikkerhedsinstruktioner til skæreudstyret ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun de kombinationer af sværd/savkæde og fileudstyr, som vi anbefaler. Se Tilbehør på side 59 for yderligere vejledning.

• Brug beskyttelseshandsker, når du bruger eller udfører vedligeholdelse på savkæden. En savkæde, der ikke bevæger sig, kan også forårsage skader.

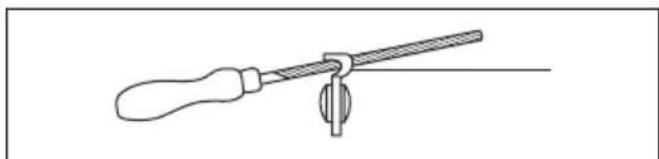

• Hold skæretænderne korrekt filede. Overhold instruktionerne, og brug det anbefalede ryttermål. En savkæde, der er beskadiget eller forkert filet, øger risikoen for ulykker.

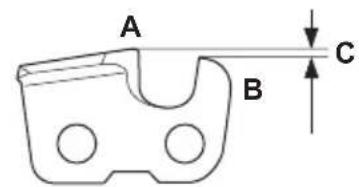

• Hold korrekt rytterhøjde. Følg vores instruktioner, og brug den anbefalede rytterindstilling. Hvis rytterindstillingen er for stor, øges risikoen for kast.

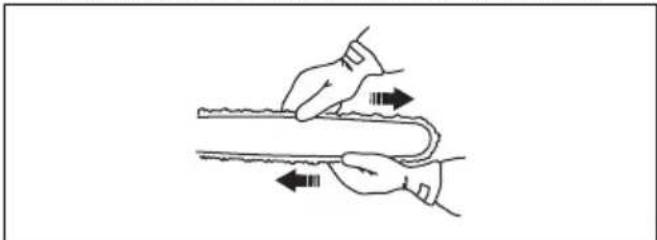

• Sørg for, at savkæden har den korrekte spænding. Hvis kæden ikke ligger tæt mod sværdet, kan kæden afspores. En forkert savkædespænding øger slitagen på sværdet, savkæden og kædedrivhjulet.

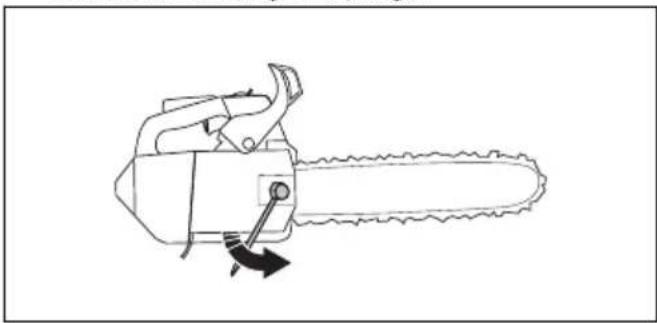

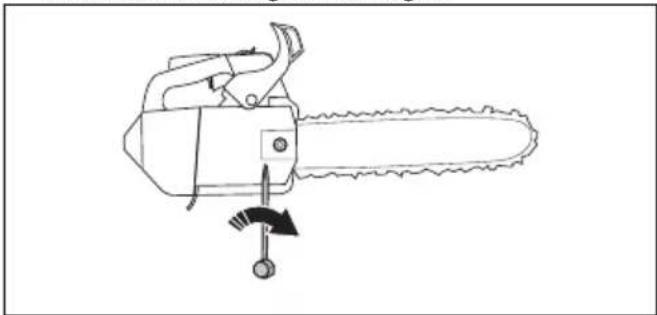

Sådan justerer du spændingen på savkæden på side 54

• Udfør vedligeholdelse på skæreudstyret regelmæssigt, og hold det korrekt smurt. Hvis kæden ikke er korrekt smurt, er der øget risiko for slitage på sværdet, savkæden og kædedrivhjulet.

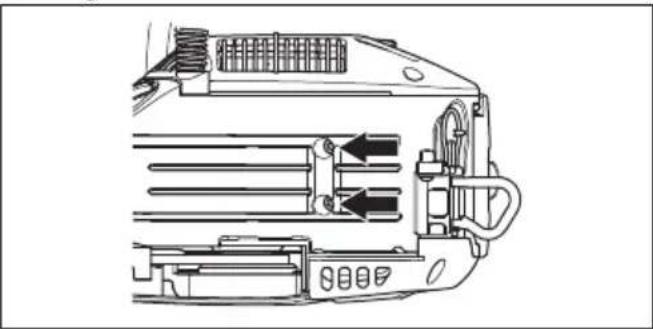

Indledning ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du monterer produktet. Sådan monteres sværdet og savkæden.

Bemærk: Hvis koblingsdækslet er vanskeligt at fjerne, skal du spænde sværdmøtrikken, aktivere kædebremsen og slippe. Du kan høre et klik, hvis det fjernes korrekt.

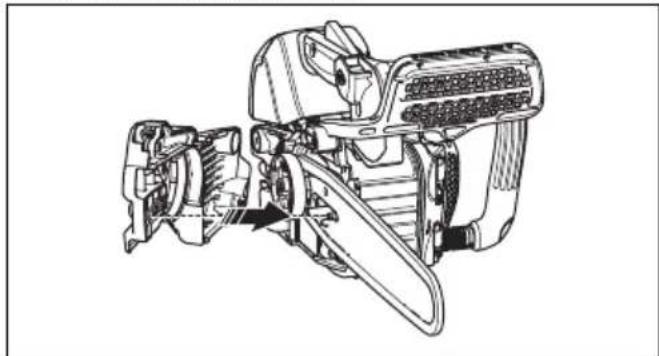

3. Saml sværdet på sværdbolten. Flyt sværdet til den

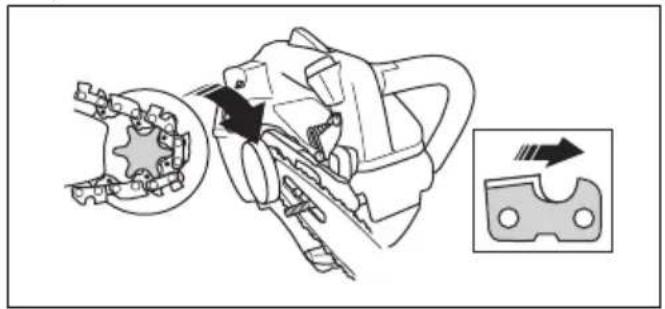

4. Monter savkæden korrekt rundt om drivkædehjulet,

og sæt den i sporet på sværdet. ADVARSEL: Bær altid beskyttelseshandsker ved samling af savkæden.

5. Kontrollér, at æggene på skæretøjet peger fremad

på sværdets overside.

6. Placer hullet i sværdet med kædejusteringstappen,

og montér koblingsdækslet.

7. Spænd sværdmøtrikken med fingrene.

8. Stram savkæden. Se

Sådan justerer du spændingen på savkæden på side 54 for yderligere vejledning.

9. Spænd sværdmøtrikkerne.

Bemærk: Visse modeller har kun én sværdmøtrik. Drift Indledning ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger produktet. Udfør en funktionskontrol, inden du bruger produktet

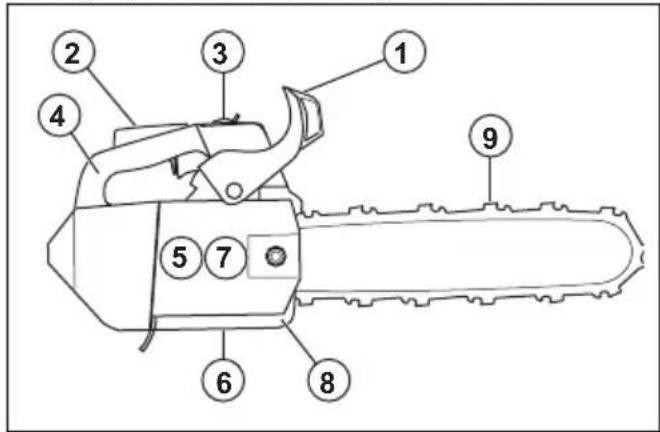

1. Kontrollér, at kædebremsen fungerer ordentligt, og

at den ikke er beskadiget.

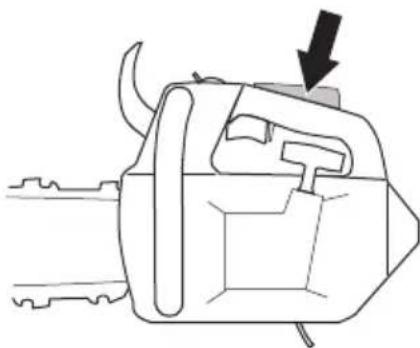

2. Kontrollér, at låsen på gasreguleringen fungerer

ordentligt, og at den ikke er beskadiget.

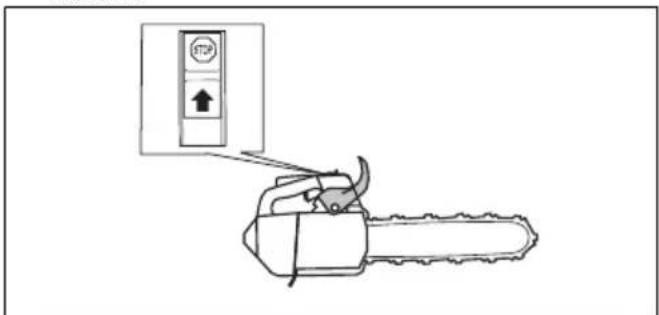

3. Kontrollér, at start/stop-kontakten fungerer ordentligt,

og at den ikke er beskadiget.

4. Sørg for, at der ikke er olie på håndtagene.

5. Kontrollér, at vibrationsdæmningssystemet fungerer

ordentligt, og at det ikke er beskadiget.

6. Kontrollér, at lyddæmperen er korrekt fastgjort, og at

den ikke er beskadiget.

7. Kontrollér, at alle dele er korrekt monteret og ikke er

beskadigede eller mangler.

8. Sørg for, at kædefangeren er korrekt fastgjort.

732 - 016 - 399. Sørg for, at savkædespændingen er korrekt.

Brændstof Dette produkt har en totaktsmotor. BEMÆRK: Forkert brændstof kan medføre beskadigelse af motoren. Brug en blanding af benzin og totaktsolie. Forblandet brændstof

• Brug forblandet Husqvarna-alkylatbenzin af god kvalitet – det giver det bedste resultat og forlænger af motorens levetid. Dette brændstof indeholder færre skadelige kemikalier sammenlignet med almindeligt brændstof, hvilket reducerer skadelige udstødningsgasser. Mængden af rester efter forbrændingen er lavere med dette brændstof, som holder komponenterne i motoren mere rene. Sådan blandes brændstof Benzin

• Brug blyfri benzin af god kvalitet med et ethanolindhold på maks. 10 %. BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON/87 AKI. Brug af et lavere oktantal kan forårsage motorbanken, hvilket beskadiger motoren.

• Vi anbefaler, at du bruger benzin med et højere oktantal, hvis du arbejder konstant med høje omdrejninger. Totaktsolie

• De bedste resultater opnås ved anvendelse af Husqvarna-totaktsolie.

• Hvis du ikke kan få fat i Husqvarna-totaktsolie, kan du også bruge en anden totaktsolie af høj kvalitet, som er beregnet til luftkølede motorer. Tal med din serviceforhandler om valg af den korrekte olie. BEMÆRK: Brug aldrig totaktsolie til vandafkølede udenbordsmotorer, såkaldt outboardoil. Brug ikke olie beregnet til firetaktsmotorer. Sådan blandes benzin og totaktsolie Benzin, liter Totaktsolie, li- ter 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 BEMÆRK: Små fejl kan påvirke forholdet i blandingen drastisk, hvis du blander små mængder brændstof. Mål omhyggeligt mængden af olie, og sørg for, at du får den rigtige blanding.

1. Fyld halvdelen af mængden af benzin i en ren

beholder til brændstof.

3. Ryst brændstofblandingen.

4. Hæld den resterende mængde over i beholderen.

5. Ryst brændstofblandingen omhyggeligt.

BEMÆRK: Bland ikke brændstof til mere end 1 måned ad gangen. Sådan fyldes brændstoftanken

1. Rengør omkring brændstoftankens dæksel.

732 - 016 -2. Ryst beholderen, og sørg for, at brændstoffet er helt

3. Åbn brændstoftankens dæksel, og fyld brændstof i

4. Spænd brændstoftankens dæksel helt.

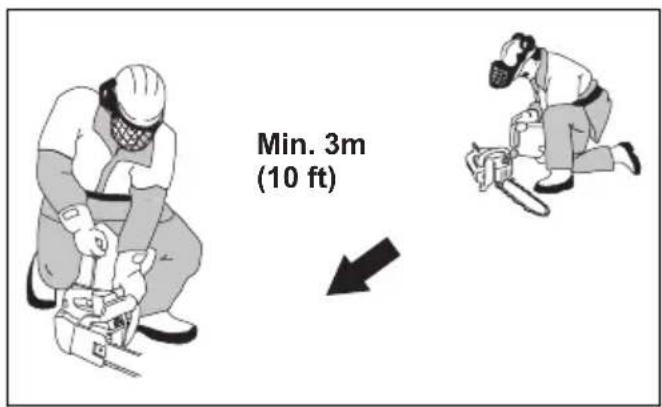

5. Flyt produktet mindst 3 m/10 fod væk fra

tankningsstedet og -kilden, inden det startes. Bemærk: Se Produktoversigt på side 32 for at se, hvor brændstoftanken sidder på produktet. Sådan køres produktet til

• I løbet af de første 10 timers drift må du ikke køre med fuld gas uden belastning i længere tid. Sådan bruger du den korrekte kædeolie ADVARSEL: Brug aldrig spildolie, som kan forårsage skade på dig selv og miljøet. Spildolie forårsager også skader på oliepumpen, sværdet og savkæden. ADVARSEL: Hvis smøringen af skæreudstyret ikke er tilstrækkelig, kan det medføre, at savkæden knækker. Risiko for alvorlig personskade eller dødsfald for brugeren. ADVARSEL: Dette produkt har en funktion, som lader brændstoffet løbe ud før kædeolien. Brug den korrekte kædeolie, så funktionen kan fungere korrekt. Henvend dig til din serviceforhandler, når du vælger en kædeolie.

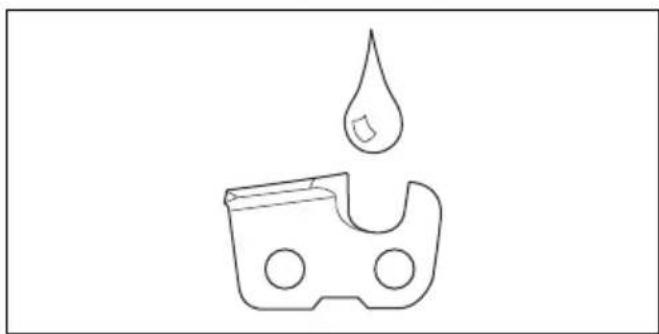

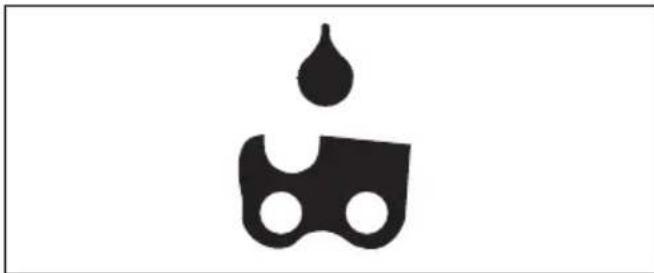

• Brug Husqvarna-kædeolie til at maksimere savkædens levetid og for at undgå negative virkninger på miljøet. Hvis Husqvarna-kædeolien ikke er tilgængelig, anbefaler vi, at du bruger en standardkædeolie.

• Brug en kædeolie med god klæbeevne på kæden.

• Brug en kædeolie med korrekt viskositet, der passer til lufttemperaturen. BEMÆRK: Hvis olien er for tynd, løber den ud før brændstoffet. Ved temperaturer under 0 °C/ 32 °F kan nogle savkædeolier blive tykke, hvilket kan forårsage skade på oliepumpens komponenter.

• Brug det anbefalede skæreudstyr. Se Tilbehør på side 59

• Tag dækslet af kædeolietanken.

• Fyld kædeolietanken med olie.

• Fastgør forsigtigt dækslet. Bemærk:

Produktoversigt på side 32 for at se, hvor kædeolietanken sidder på produktet. Oplysninger om kast ADVARSEL: Et kast kan forårsage alvorlig personskade eller død for brugeren eller andre. For at reducere risikoen skal du forstå årsagen til kast, og hvordan du forebygger dette. Kast sker, når sværdets kastrisikoområde kommer i kontakt med et objekt. Kast kan ske pludseligt og med stor kraft, som slynger produktet mod brugeren. Kast slår altid i sværdplanets retning. Normalt kastes produktet mod brugeren, men det kan også bevæge sig i en anden retning. Det er den måde, du bruger produktet på, når kastet opstår, der bestemmer bevægelsens retning. Hvis sværdet har en mindre næseradius, reduceres kastets styrke. Brug en savkæde med lavt kast for at mindske virkningerne af kastet. Lad ikke kastområdet røre et objekt.

41ADVARSEL: Ingen savkæde kan helt forhindre kast. Overhold altid anvisningerne. Ofte stillede spørgsmål om kast

• Vil hånden altid aktivere kædebremsen i tilfælde af kast? Nej. Det er nødvendigt at bruge lidt kræfter til at skubbe kastbeskyttelsen fremad. Hvis du ikke bruger den nødvendige kraft, aktiveres kædebremsen måske ikke. Du skal også holde håndtagene på produktet stabilt med begge hænder under arbejdet. Hvis der opstår et kast, stopper kædebremsen måske ikke savkæden, før den rammer dig. Der er også nogle arbejdsstillinger, som gør, at din hånd ikke kan berøre kastbeskyttelsen for at aktivere kædebremsen. Et eksempel på dette er i fældestilling.

• Vil træghedsfunktionen altid aktivere kædebremsen i tilfælde af kast? Nej. Først skal kædebremsen fungere korrekt. Se Sådan foretages en kontrol af kædebremsen på side

for vejledning i, hvordan du kontrollerer kædebremsen. Vi anbefaler, at du gør dette hver gang, før du anvender produktet. For det andet skal kastets kraft være stor for at aktivere kædebremsen. Hvis kædebremsen er for følsom, kan den aktiveres ved ujævnt arbejde.

• Beskytter kædebremsen mig altid mod skader i tilfælde af kast? Nej. Kædebremsen skal fungere korrekt for at give beskyttelse. Kædebremsen skal også aktiveres under et kast for at stoppe savkæden. Hvis du er i nærheden af sværdet, er det muligt, at kædebremsen ikke når at stoppe savkæden, før den rammer dig. ADVARSEL: Det er kun dig selv og den rigtige arbejdsteknik, der kan forhindre kast. Sådan startes produktet Sådan forberedes start med en kold motor ADVARSEL: Kædebremsen skal være aktiveret, når motorsaven startes, for at mindske risikoen for personskade.

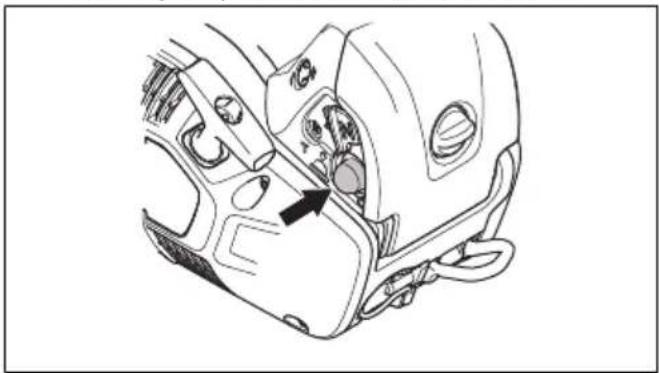

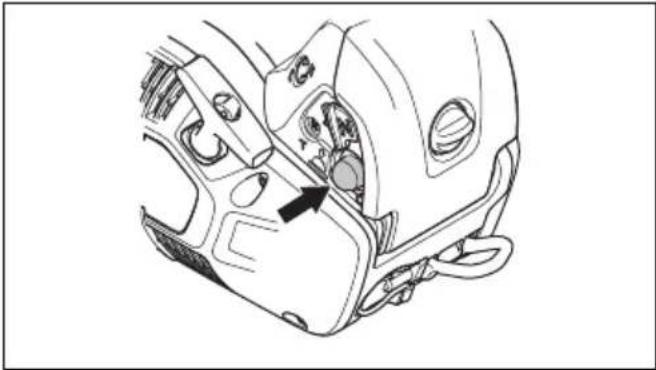

2. Tryk på brændstofpumpebolden ca. 6 gange, indtil

brændstoffet begynder at fylde pumpen. Det er ikke nødvendigt at fylde brændstofpumpebolden helt.

Sådan startes produktet på side 43 for yderligere vejledning. Sådan forberedes start med en varm motor ADVARSEL: Kædebremsen skal være aktiveret, når motorsaven startes, for at mindske risikoen for personskade. 42 732 - 016 -1. Flyt kastbeskyttelsen fremefter for at aktivere kædebremsen.

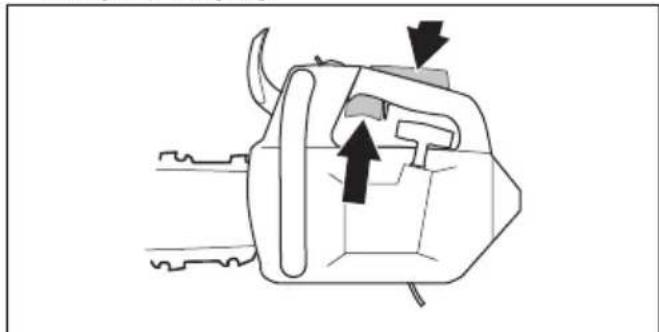

2. Tryk på brændstofpumpebolden ca. 6 gange, indtil

brændstoffet begynder at fylde pumpen. Det er ikke nødvendigt at fylde brændstofpumpebolden helt.

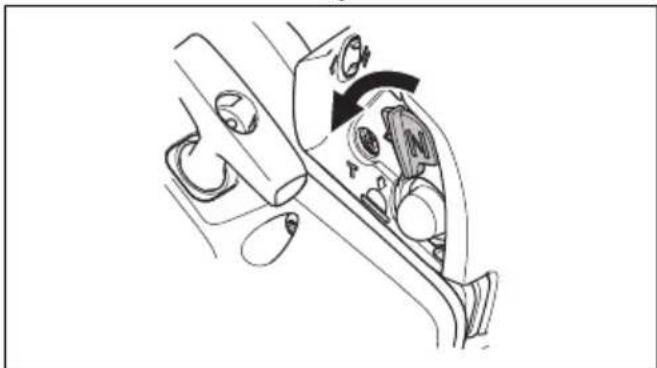

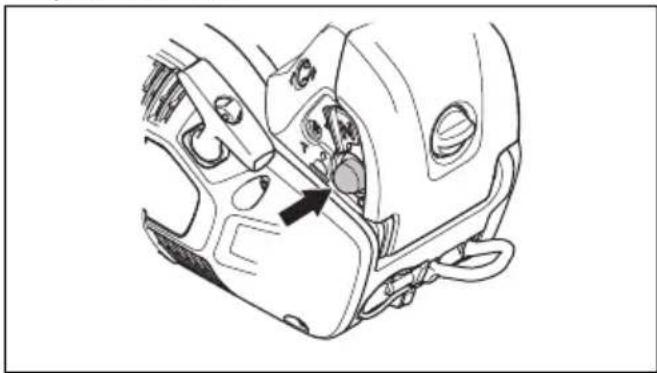

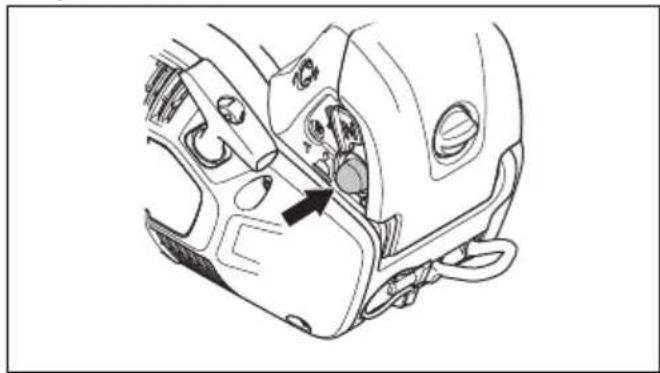

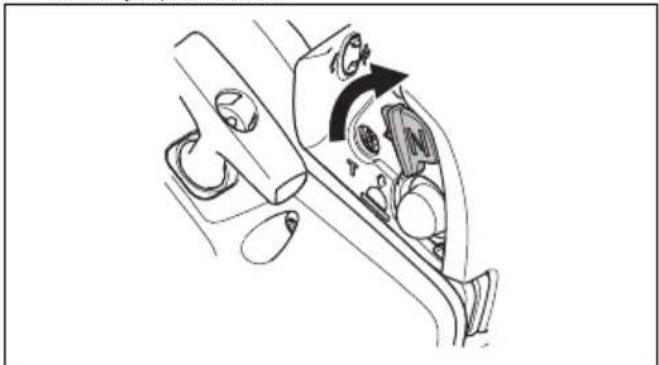

3. Flyt chokeren til chokerpositionen og derefter direkte

til arbejdspositionen.

Sådan startes produktet på side 43 for yderligere vejledning. Sådan startes produktet ADVARSEL: Du skal holde fødderne i en stabil stilling, når du starter produktet. ADVARSEL: Hvis savkæden roterer ved tomgang, skal du kontakte en serviceforhandler og ikke bruge produktet.

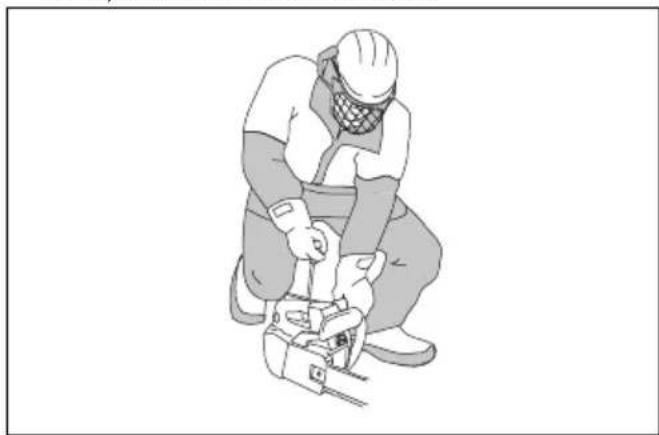

1. Læg produktet på jorden på siden.

2. Hold venstre hånd på det forreste håndtag.

3. Sæt knæet på den bageste del af det øverste

4. Træk langsomt i startsnorens håndtag med højre

hånd, indtil du mærker modstand. ADVARSEL: Vikl aldrig startsnoren rundt om hånden. BEMÆRK: Træk ikke startsnoren helt ud, og slip ikke startsnorens håndtag. a) Hvis du starter produktet med kold motor, skal du trække i startsnorens håndtag, indtil motoren starter. Bemærk: Du kan høre, at motoren starter, når der lyder et "puf". b) Stil chokerhåndtaget i chokerposition.

5. Træk i håndtaget til startrebet, indtil motoren starter.

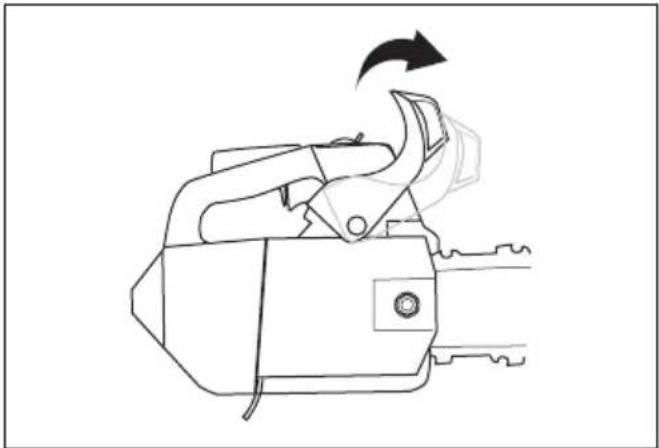

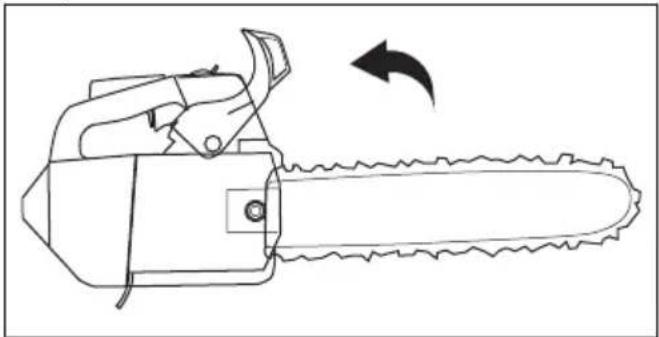

437. Træk kastbeskyttelsen bagud for at deaktivere

Sådan startes produktet i træet Bemærk: Sørg for, at du har tilstrækkeligt med brændstof, før du starter produktet.

1. Aktivér kædebremsen.

2. Hold produktet på venstre eller højre side af

kroppen, når du starter produktet. a) Hvis du holder produktet på venstre side, skal du placere venstre hånd på det forreste håndtag. Hold fast i startsnorens håndtag med højre hånd, og ryk produktet væk fra kroppen, når du starter produktet. b) Hvis du holder produktet på højre side, skal du placere højre hånd på et af de to håndtag. Hold fast i startsnorens håndtag med venstre hånd, og ryk produktet væk fra kroppen, når du starter produktet. Sådan standses produktet

1. Stil start/stop-kontakten til STOP.

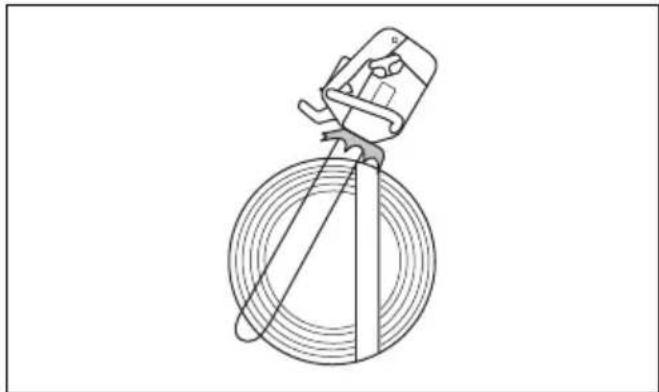

Oplysninger om arbejdsteknik ADVARSEL: Oplysningerne vedrørende arbejdsteknik i denne brugsanvisning er ikke tilstrækkelig oplæring i at betjene dette produkt. Brug kun dette produkt, hvis du er korrekt oplært i træpleje. Brug uden korrekt træning kan resultere i alvorlig skade eller dødsfald hos operatøren eller andre.

• Brug fuld gas, når du saver, og nedsæt hastigheden til tomgang efter hvert savsnit. BEMÆRK: Der kan ske motorskade, hvis motoren kører for længe ved fuld gas uden belastning.

• Når du saver, skal du sætte barkstøtten ind i træstammen og bruge den som løftestang. Bemærk: Ikke alle modeller har en barkstøtte. Spørg serviceforhandleren for at få yderligere oplysninger. Tilbagestrøg og savning med skubbende savkæde Du kan save igennem træ med produktet i to forskellige positioner.

• At save med trækkende savkæde er, når du saver med bunden af sværdet. Savkæden trækker igennem træet, når du saver. I denne position har du bedre kontrol over produktet og positionen af dets kastrisikoområde.

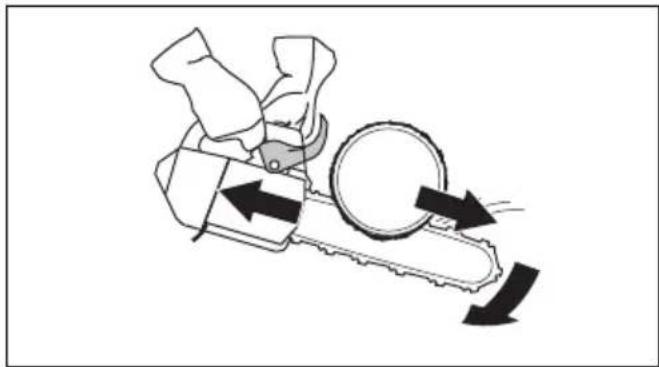

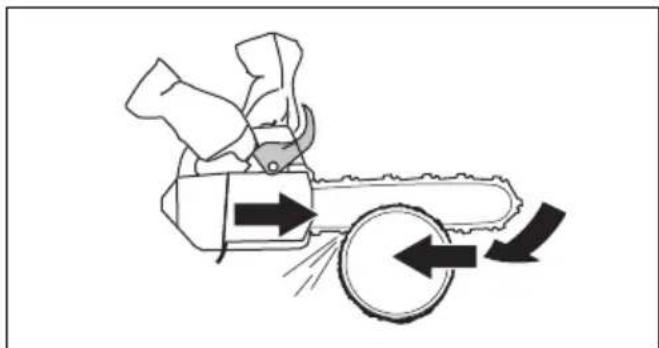

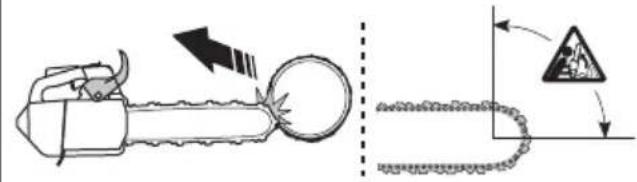

• At save med skubbende savkæde er, når du saver med toppen af sværdet. Savkæden skubber produktet i retning af brugeren.

732 - 016 -ADVARSEL: Hvis savkæden sætter sig

fast i træstammen, kan produktet blive skubbet mod dig. Hold godt fast på produktet, og sørg for, at sværdets kastrisikoområde ikke berører træet og forårsager et kast. Sådan forberedes produktet til betjening i træet Bruger på jorden Brugeren på jorden skal gøre følgende.

1. Undersøg produktet.

2. Fyld brændstof- og kædeolietankene.

3. Fastgør enden af en godkendt sikkerhedsstrop til

rebøjet. Bemærk: En sikkerhedsstrop sikrer, at produktet ikke rammer jorden, hvis det falder ned.

4. Sørg for, at der er en karabinhage i den anden ende

af sikkerhedsstroppen.

8. Løft produktet op til brugeren i træet med

løfteværktøj. ADVARSEL: Sørg for, at produktet er sikkert fastgjort, når det løftes op til brugeren i træet. Brugeren i træet Brugeren i træet skal følge vejledningen nedenfor.

1. Før du frakobler sikkerhedsstroppen fra

løfteværktøjet, skal du fastgøre produktet til selen. Fastgør produkt til selen gennem seleøjet eller en stålring på sikkerhedsstroppen. ADVARSEL: Fastgør sikkerhedsstroppen til et af de anbefalede forbindelsespunkter på selen. ADVARSEL: Hvis du kun bruger sikkerhedsstroppen til at fastgøre produktet til selen, skal du sænke produktet helt ned med sikkerhedsstroppen. Slip ikke produktet oppefra.

2. Brug godkendte karabinhager til at fastgøre den frie

ende af sikkerhedsstroppen til et af forbindelsespunkterne på selen. Dette er dit primære forbindelsespunkt. BEMÆRK: Sikkerhedsstroppen må kun fastgøres til rebøjet.

4. Frigør produkt fra det sekundære forbindelsespunkt,

start produktet og skær.

5. Aktivér kædebremsen umiddelbart efter

beskæringen afsluttes.

6. Stop produktet, og sæt det i det sekundære

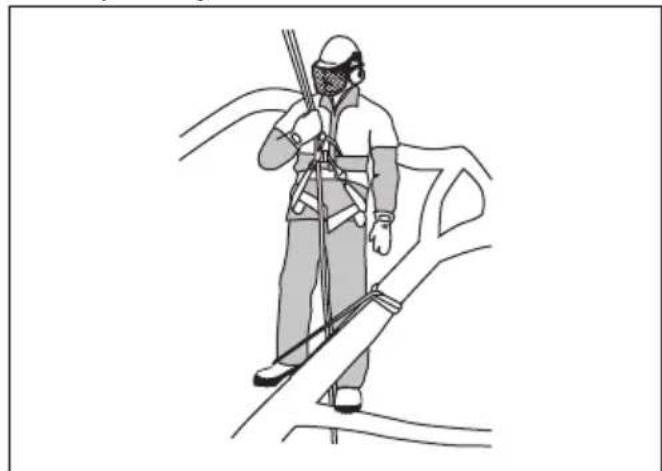

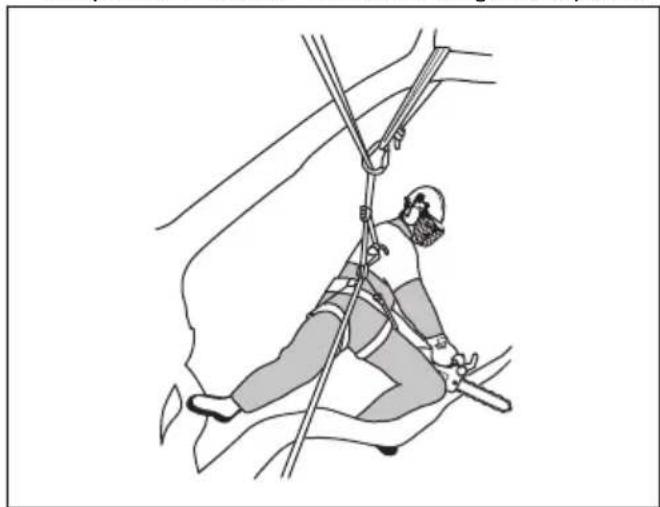

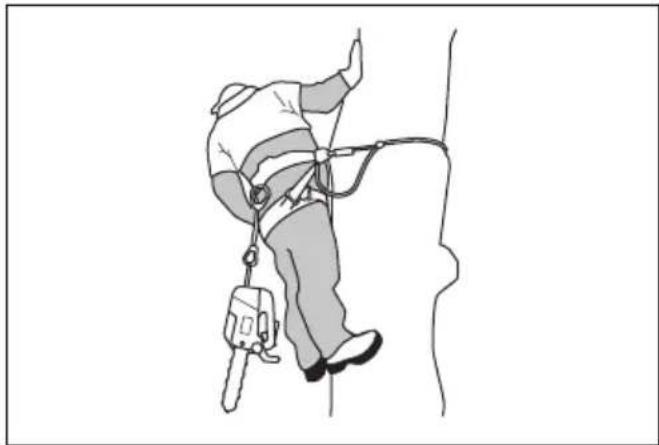

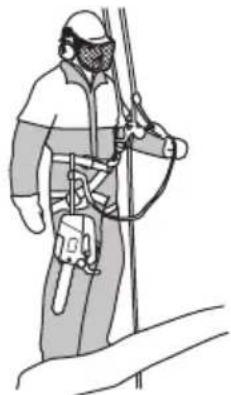

forbindelsespunkt. Sådan bruges produktet i træet ADVARSEL: De fleste ulykker sker, når brugeren ikke har fuld kontrol over produktet eller arbejdsstillingen.

• Fasthold en sikker arbejdsstilling.

• Skær vandrette snit i hoftehøjde og lodrette snit i højde med solar plexus.

• Hold produktet med begge hænder.

45• Sørg for at være stabil på fødderne og at anvende begrænset sideføringskraft, når du saver lodrette grene. Styr sikkerhedslinen gennem et andet fastgørelsespunkt for at fjerne eller forhindre sideføringskræfter. Du kan også bruge en justerbar strop direkte fra selen til et andet fastgørelsespunkt.

• Brug en fodløkke til at opretholde en sikker arbejdsstilling.

• Kontrollér selen, remmen og rebet med jævne mellemrum.

• Hvis du skal klatre med produktet, skal du fastgøre produktet i det bageste fastgørelsespunkt på selen. Ved brug af det bageste fastgørelsespunkt holder du produktet fri af klatreliner og sikrer, at vægten støttes centralt ned ad din rygsøjle. ADVARSEL: Du skal aktivere kædebremsen, når du sænker produktet ned på stroppen. Sådan fjernes et fastklemt produkt

1. Stands produktet.

2. Fastgør produktet sikkert til træet, mod

stammesiden, til snittet eller en anden værktøjslinje.

3. Træk forsigtigt saven væk fra savsnittet, mens du

løfter grenen, hvis der er behov for det. ADVARSEL: Forsøg ikke at rykke produktet løs. Risiko for alvorlig personskade.

4. Hvis det er nødvendigt, kan du bruge en håndsav

eller en anden motorsav til at frigøre produktet. Skær grenen ved en minimumsafstand på 30 cm/12 tommer fra det fastklemte produkt. Skær på den udvendige side, hvor produktet sidder fast. Vedligeholdelse Indledning ADVARSEL: Læs og forstå sikkerhedskapitlet, før du udfører vedligeholdelse på produktet. Vedligeholdelsesskema Dagligt eftersyn Ugentligt eftersyn Månedligt eftersyn Rengør de udvendige dele af produk- tet, og sørg for, at der ikke er olie på håndtagene. Rens kølesystemet. Se Sådan renser du kølesystemet på side 56

Kontrollér bremsebåndet. Se Sådan kontrolleres bremsebåndet på side

Kontrollér starteren, startsnoren og returfjederen. Kontrollér koblingsmidten, kobling- stromlen og koblingsfjederen. Sørg for, at der ikke er skader på vi- brationsdæmpningsenhederne. Smør nålelejet Se Sådan smøres nå- lelejet på side 54

Rens tændrøret. Se Sådan kontrolle- res tændrøret på side 51

Rengør og kontrollér kædebremsen.

Sådan foretages en kontrol af kæ- debremsen på side 48

Fjern ujævnheder fra kanterne af sværdet. Se Sådan kontrolleres sværdet på side 55

Rengør de udvendige dele af karbu- ratoren. Kontrollér kædefangeren, Se Sådan foretages en kontrol af kædefange- ren på side 49

Rengør, eller udskift lyddæmperens gnistfangernet. Kontrollér brændstoffilteret og bræn- dstofslangen. Udskift om nødvendigt. Drej sværdet, kontrollér smørehullet, og rengør sporet i sværdet. Se Så- dan kontrolleres sværdet på side

Rengør området omkring karburato- ren. Udfør en kontrol af alle kabler og for- bindelser. Sørg for, at sværdet og savkæden får tilstrækkelig med olie. Rengør eller udskift luftfilteret. Se Rengøring af luftfilteret på side 51

Tøm brændstoftanken. Kontrollér savkæden. Se Sådan efterses skæreudstyret på side 55

Rengør mellem cylinderribberne. Tøm brændstoftanken. Fil savkæden og kontrollér dens spænding. Se Sådan skærpes sav- kæden på side 51

Kontrollér kædedrivhjulet. Se Sådan foretages en kontrol af spur-drivhjulet på side 54

Kontrollér, at hverken motor, tank eller brændstofrør lækker brændstof. Sørg for, at savkæden ikke drejer, mens motoren kører i tomgang. Sørg for, at lyddæmperen er tilsluttet korrekt, er uden skader og at ingen af lyddæmperens dele mangler.

732 - 016 - 47Vedligeholdelse og eftersyn af

2. Kontrollér bremsebåndet. Bremsebåndet skal være

mindst 0,6 mm (0,024") tykt på det tyndeste sted. Sådan foretages en kontrol af kastbeskyttelsen

1. Kontrollér, at kastbeskyttelsen ikke er beskadiget, og

at der ikke er nogen defekter, f.eks. materialerevner.

2. Sørg for, at kastbeskyttelsen bevæger sig frit, og at

den er sikkert fastgjort til koblingsdækslet. Sådan foretages en kontrol af kædebremsen

for yderligere vejledning. ADVARSEL: Sørg for, at savkæden ikke er i kontakt med jorden eller noget andet.

2. Hold godt fast på produktet.

ADVARSEL: Sørg for, at savkæden ikke er i kontakt med jorden eller noget andet.

3. Giv fuld gas, og vip venstre håndled mod

kastbeskyttelsen for at aktivere kædebremsen. Savkæden skal stoppe øjeblikkeligt. ADVARSEL: Slip ikke det forreste håndtag, når du aktiverer kædebremsen. Sådan kontrolleres gasreguleringen og gasreguleringslåsen.

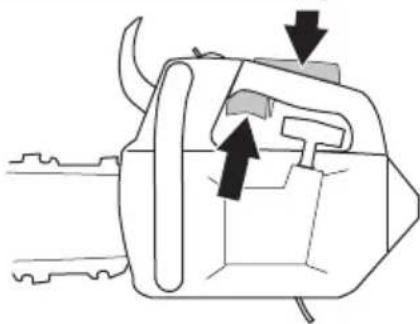

1. Kontrollér, at gasreguleringen og

gasreguleringslåsen bevæger sig frit, og at returfjederen fungerer korrekt.

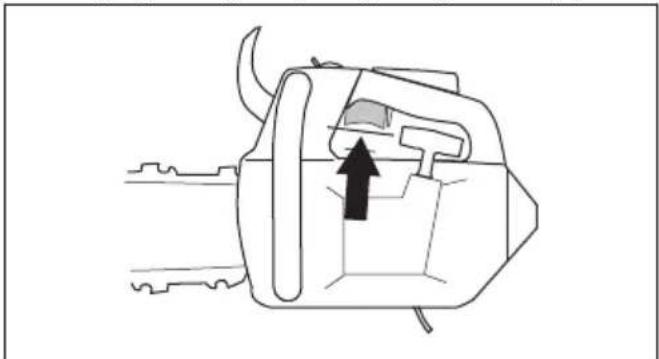

2. Skub låsen på gasreguleringslåsen ned, og sørg for,

at den går tilbage til sin oprindelige position, når du slipper den.

standser, og at den bliver stående stille. ADVARSEL: Hvis savkæden roterer med gasreguleringen i tomgangsposition, skal du kontakte din serviceforhandler. Sådan foretages en kontrol af kædefangeren

1. Sørg for, at der ikke er skader på kædefangeren.

2. Kontrollér, at kædefangeren er stabil og fastgjort til

produktets kabinet. Sådan kontrolleres vibrationsdæmpningssystemet

1. Sørg for, at der ikke er revner på og deformation af

vibrationsdæmpningsenhederne.

2. Kontrollér, at vibrationsdæmpningsenhederne er

korrekt forankret til motorenheden og håndtagsenheden.

Produktoversigt på side 32 for at få oplysninger om, hvor vibrationsdæmpningssystemet er på dit produkt. Sådan kontrolleres start/stop-kontakten

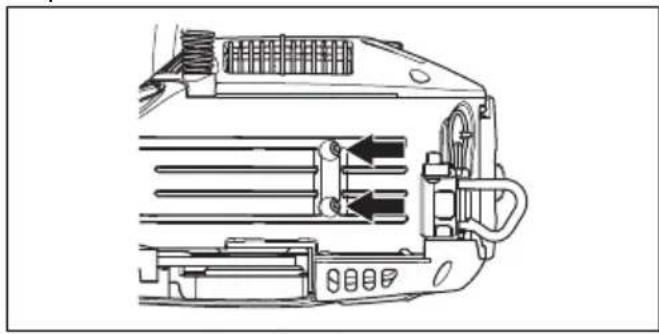

1. Sørg for, at lyddæmperen ikke er defekt.

2. Sørg for, at lyddæmperen er korrekt monteret på

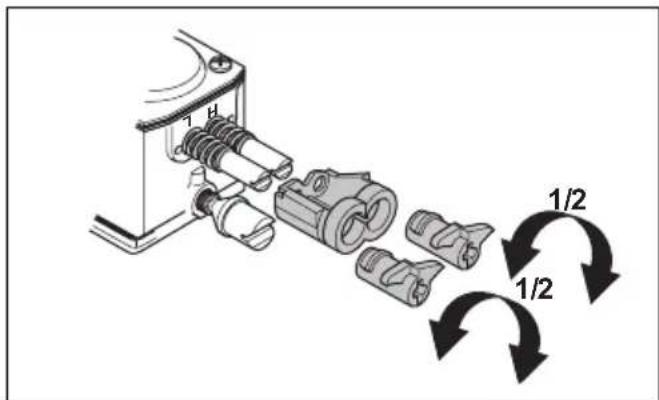

produktet. Justering af karburator På grund af lovgivning om miljø og emissioner har produktet justeringsbegrænsning af karburatorens justeringsskruer. Dette formindsker de skadelige udstødningsgasser fra dit produkt. Du kan kun dreje justeringsskruerne maks. ½ omgang. 1/2 1/2

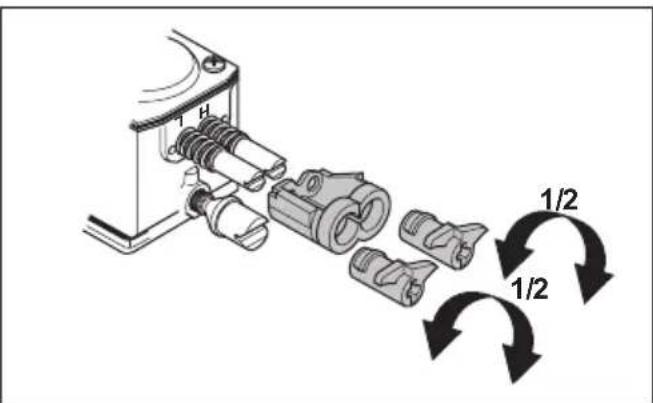

Grundlæggende justeringer og indkøring De grundlæggende karburatorjusteringer er udført på fabrikken. Se Tekniske data på side 58 for den anbefalede hastighed ved tomgang. BEMÆRK: Lad ikke produktet køre med for høj hastighed i de første 10 timer. BEMÆRK: Hvis savkæden roterer i tomgang, skal du dreje justeringsskruen til tomgang mod uret, indtil savkæden standser. Sådan justeres nålen til lav hastighed (L)

• Drej nålen til lav hastighed med uret indtil stop. Bemærk: Hvis produktet har dårlig accelerationsevne, eller hvis hastigheden ved tomgang ikke er korrekt, skal du dreje nålen til lav hastighed mod uret. Drej nålen til lav hastighed, indtil accelerationsevne og tomgang er korrekt.

2. Drej justeringsskruen til tomgang med uret, indtil

kæden begynder at rotere.

3. Drej justeringsskruen til tomgang mod uret, indtil

savkæden stopper. Bemærk: Hastigheden ved tomgang er justeret korrekt, når motoren kører korrekt i begge positioner. Der skal være en sikker marginal til det omdrejningstal, hvor savkæden begynder at rotere. ADVARSEL: Hvis savkæden ikke stopper, når du drejer justeringsskruen til tomgang, skal du kontakte dit nærmeste serviceværksted. Undlad at bruge produktet, indtil det er blevet korrekt indstillet. Sådan justeres nålen til høj hastighed (H) Motoren er fra fabrikken justeret til at køre ved havets overflade. Hvis du arbejder i større højder, i forskelligt vejr eller ved forskellige temperaturer, kan det være nødvendigt at justere nålen til høj hastighed.

• Drej nålen til høj hastighed for at foretage justeringer. BEMÆRK: Drej ikke nålen til høj hastighed på tværs af justeringsbegrænsningens stop. Dette kan forårsage skader på stemplet og cylinderen. Sådan undersøges det, om karburatoren er justeret korrekt

• Kontrollér, at produktet har den korrekte accelerationsevne.

• Kontrollér, at produktet "bobler" lidt ved fuld gas.

• Kontroller, at savkæden ikke roterer i tomgang.

• Hvis produktet ikke er let at starte eller har lavere accelerationsevne, skal du justere nålene til lav og høj hastighed. BEMÆRK: Forkerte justeringer kan beskadige motoren. Sådan udskiftes en ødelagt eller slidt startsnor

3. Træk ud i startsnoren ca. 30 cm, og sæt den i hakket

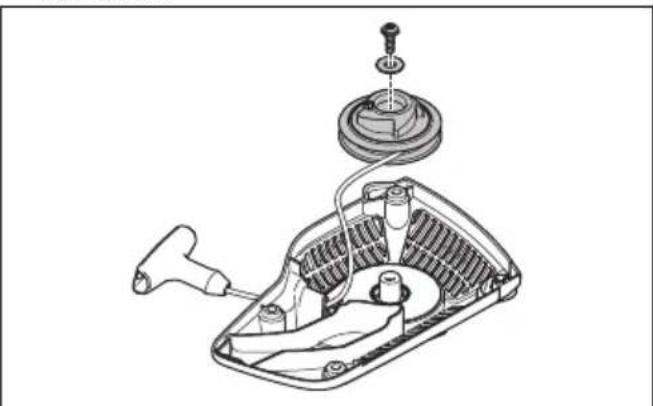

6. Tag den brugte startsnor af håndtaget og remskiven.

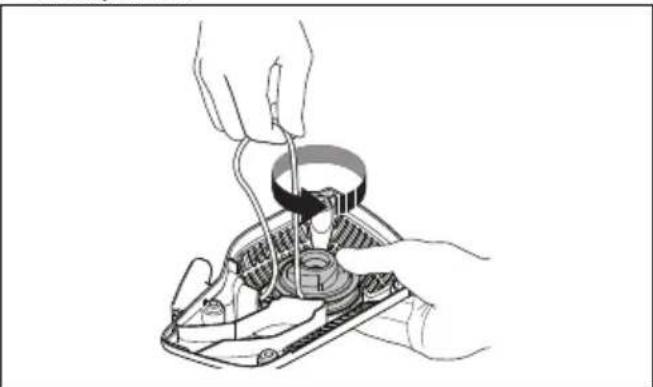

7. Fastgør en ny startsnor på remskiven. Vikl

startsnoren ca. 3 omgange rundt om remskiven.

8. Montér remskiven på returfjederen. Enden af

10. Før startsnoren gennem hullet i starterhuset og

startsnorens håndtag.

11. Bind derefter en stram knude på startsnoren.

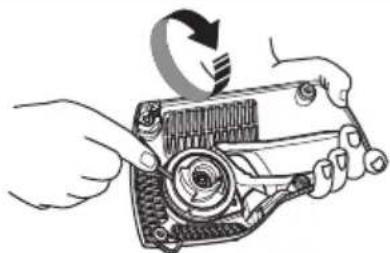

Sådan spændes returfjederen

1. Sæt startsnoren i rillen på remskiven.

2. Drej starterens remskive ca. 2 omgange med uret.

når startsnoren er trukket helt ud. Sådan monteres starterhuset på produktet

1. Træk startsnoren ud, og placer starteren mod

3. Spænd skruerne, som holder starteren.

Rengøring af luftfilteret Rens regelmæssigt luftfilteret for snavs og støv. Dette forhindrer karburatorfejl, startproblemer, tab af motoreffekt, slitage på motordelene og et højere brændstofforbrug end normalt.

og vand til at rengøre det helt. Bemærk: Et luftfilter, der har været brugt i lang tid, kan ikke blive helt rent. Udskift luftfilteret regelmæssigt, og udskift altid et defekt luftfilter.

3. Sæt luftfilteret på igen, og sørg for, at luftfilteret

slutter helt tæt mod filterholderen. Bemærk: På grund af forskellige arbejdsforhold, vejr og årstid kan dit produkt bruges sammen med forskellige typer luftfilter. Spørg serviceforhandleren for at få yderligere oplysninger. Sådan kontrolleres tændrøret BEMÆRK: Brug det anbefalede tændrør. Se Tekniske data på side 58 . Et forkert tændrør kan medføre skader på produktet.

1. Hvis det er vanskeligt at starte produktet, betjene det

eller hvis det kører i tomgangshastighed, skal du undersøge, om der er uønsket materiale i tændrøret. Følg disse trin for at mindske risikoen for uønsket materiale på tændrørets elektroder: a) sørg for, at tomgangshastigheden er indstillet korrekt. b) sørg for, at brændstofblandingen er korrekt. c) sørg for, at luftfilteret er rent.

2. Rengør tændrøret, hvis det er snavset.

4. Udskift tændrøret hver måned eller oftere, hvis det er

nødvendigt. Sådan skærpes savkæden Information om sværdet og savkæden ADVARSEL: Brug beskyttelseshandsker, når du bruger eller udfører vedligeholdelse på savkæden. En savkæde, der ikke bevæger sig, kan også forårsage skader. Udskift slidte eller beskadigede sværd eller savkæder med de kombinationer af sværd og savkæder, der anbefales af Husqvarna. Dette er nødvendigt for at opretholde produktets sikkerhedsfunktioner. Se Tilbehør på side 59 for en liste over reservesværd og kædekombinationer, vi anbefaler.

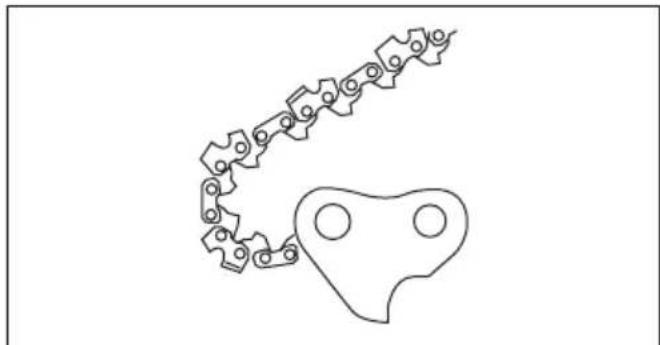

• Sværdets længde, tommer/cm. Oplysninger om sværdets længde kan som regel findes på den fjerne ende af sværdet.

51• Antal tænder i næsehjulet (T).

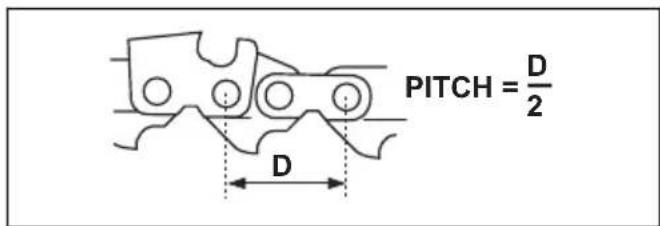

• Kædedeling, tommer. Afstanden mellem drivleddene og savkæden skal justeres ind efter afstanden mellem tænderne på sværdets næsehjul og drivhjulet. PITCH =

• Antal drivled (stk.). Antallet af drivled bestemmes af typen af sværd.

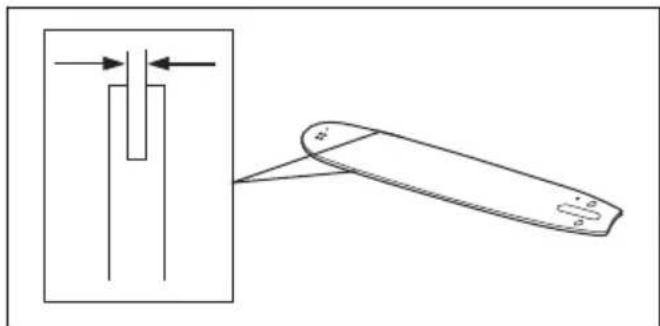

• Sværdsporsbredde, tommer/mm. Sporbredden i sværdet skal være den samme som bredden af kædens drivled.

• Savkædeoliehul og hul til kædestrammertap. Sværdet skal flugte med produktet.

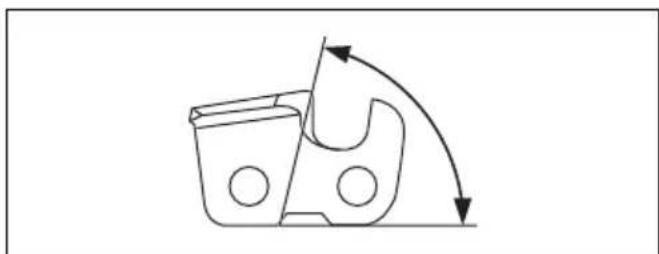

• Drivledsbredde, mm/tommer Generelle oplysninger om, hvordan du filer skæretøjet Benyt aldrig en sløv savkæde. Hvis savkæden er sløv, skal du påføre mere tryk for at skubbe sværdet gennem træet. Hvis savkæden er meget sløv, er der ingen træspåner, men savsmuld. En skarp savkæde æder sig gennem træet, og træspånerne bliver lange og tykke. Skæretanden (A) og dybdemåleren (B) udgør tilsammen den skærende del af savkæden, skæret. Højdeforskellen mellem de to udgør skæredybden (dybdemålerindstilling).

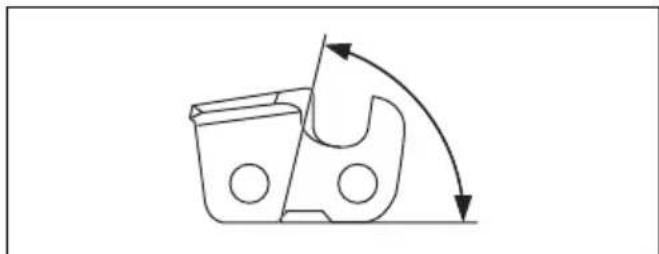

Ved filing af skæret skal du tænke på følgende:

Det er ikke nemt at file en savkæde korrekt uden det rette udstyr. Brug Husqvarna ryttermål. Dette vil hjælpe dig med at bevare maksimal skærekapacitet og minimum risiko for kast. ADVARSEL: Styrken af et kast øges meget, hvis du ikke følger instruktionerne vedrørende filing. Bemærk: Se Sådan skærpes savkæden på side 51 for at få oplysninger om filing af savkæden. Sådan filer du skæretøjet

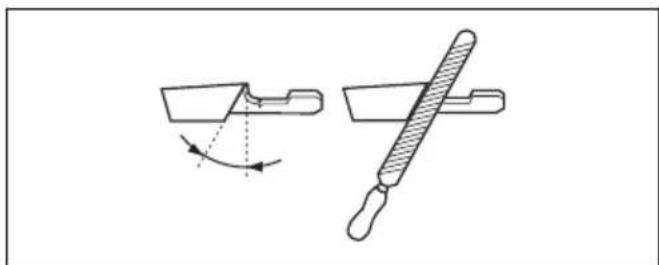

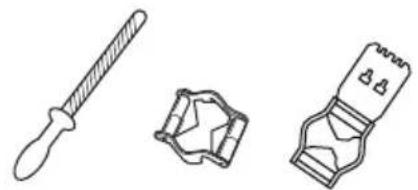

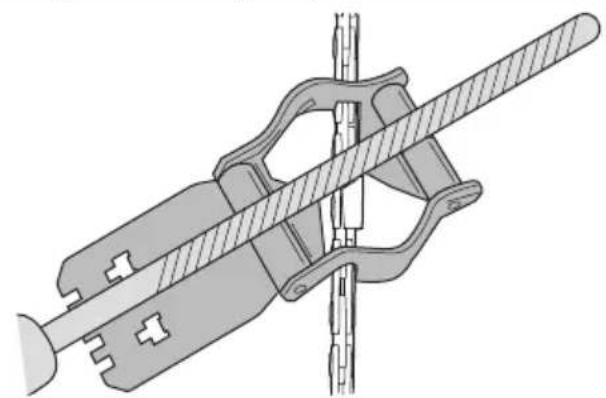

1. Brug en rundfil og et ryttermål til at file

skæretænderne. Bemærk: Se Tilbehør på side 59 for at få oplysninger om, hvilket ryttermål, Husqvarna anbefaler til din savkæde.

2. Sæt ryttermålet korrekt på skæretøjet. Se

vejledningen, der leveres med ryttermålet.

3. Flyt filen fra den indvendige side af skæretænderne

og ud. Reducer trykket på trækket i savkæden.

4. Fjern materiale fra den ene side af skæretænderne.

6. Sørg for, at alle skæretænderne har samme længde.

Generelle oplysninger om, hvordan du justerer rytterhøjden Rytterhøjden (C) reduceres, når du filer skæretanden (A). For at bevare maksimal skærekapacitet skal du fjerne filningsmaterialer fra ryttermålet (B) for at modtage den anbefalede rytterhøjde. Se Tilbehør på side 59 for vejledning om, hvordan du opnår den korrekte rytterhøjde for din savkæde.

ADVARSEL: Hvis rytterhøjden er for stor, øges risikoen for kast! Sådan justeres rytterhøjde Før du justerer rytterhøjden eller filer skærene, skal du

Sådan filer du skæretøjet på side 53 for yderligere oplysninger. Vi anbefaler, at du justerer rytterhøjden efter hver tredje savkædefilning. Vi anbefaler, at du anvender vores dybdemålerværktøj, så du er sikker på at modtage den korrekte rytterhøjde og den rigtige vinkel på rytterhøjden.

1. Brug en fladfil og et dybdemålerværktøj til at justere

rytterhøjden. Brug kun Husqvarna- dybdemålerværktøj, så du er sikker på at få de korrekte indstillinger for rytterhøjde og den rigtige vinkel på rytterhøjden.

2. Placer dybdemålerværktøjet på savkæden.

Bemærk: Se dybdemålerværktøjets emballage for yderligere oplysninger om, hvordan du bruger værktøjet.

3. Brug fladfilen til at fjerne den del af ryttermålet, der

stikker ud gennem dybdemålerværktøjet.

53Sådan justerer du spændingen på savkæden ADVARSEL: En savkæde uden den korrekte spænding kan løsnes fra sværdet og forårsage alvorlig personskade eller dødsfald. En savkæde bliver længere, når du bruger den. Juster savkæden regelmæssigt.

1. Løsn de sværdmøtrikker, som låser koblingsdækslet/

kædebremsen. Brug en topnøgle. Bemærk: Visse modeller har kun én sværdmøtrik.

2. Spænd sværdmøtrikkerne med hånden, så hårdt du

3. Løft forenden af sværdet, og drej

kædestrammerskruen. Brug en topnøgle.

4. Spænd savkæden, indtil den slutter tæt mod

sværdet, men stadig kan bevæges.

5. Spænd sværdmøtrikkerne med topnøglen, og løft

forenden af sværdet på samme tid.

6. Kontrollér, at savkæden let kan trækkes rundt med

hånden, og at den ikke hænger ned fra sværdet.

Produktoversigt på side 32 for at se placeringen af kædestrammerskruen på dit produkt. Sådan kontrolleres savkædesmøringen

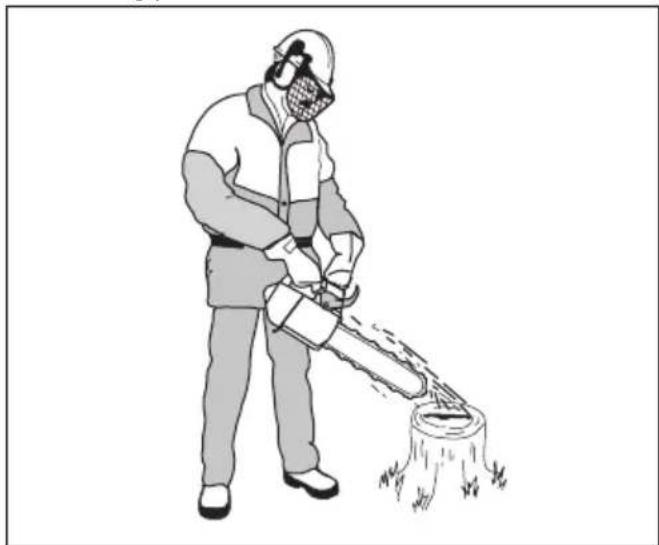

1. Start produktet, og lad det køre ved ¾ af fuld gas.

2. Hold sværdet ca. 20 cm over en lys flade.

3. Hvis savkædesmøringen er korrekt, vil du se en klar

oliestreg på overfladen efter 1 minut.

4. Hvis savkædesmøringen ikke fungerer korrekt, skal

du kontrollere sværdet. Se Sådan kontrolleres sværdet på side 55 for yderligere vejledning. Kontakt en serviceforhandler, hvis vedligeholdelsestrinnene ikke hjælper. Sådan foretages en kontrol af spur- drivhjulet Koblingstromlen har et spur-drivhjul, som er svejset på koblingstromlen.

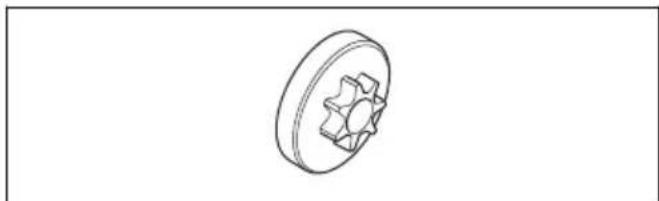

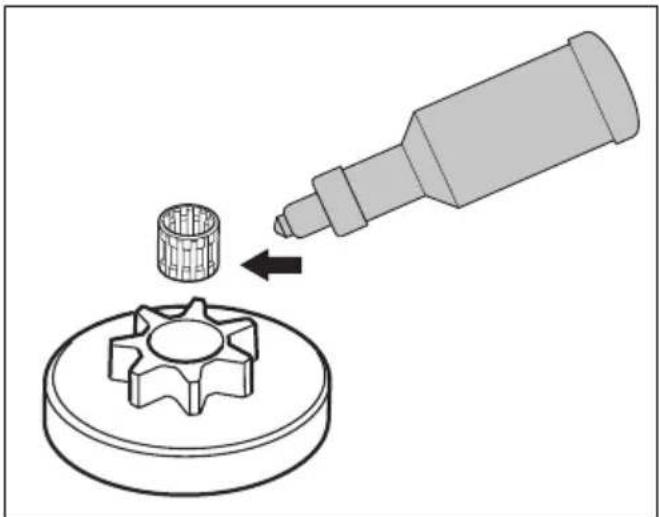

• Udfør regelmæssigt en visuel kontrol af slitageniveauet på spur-drivhjulet. Udskift koblingstromlen med spur-drivhjulet, hvis der er for megen slitage. Sådan smøres nålelejet

1. Træk kastbeskyttelsen bagud for at deaktivere

Bemærk: Visse modeller har kun én sværdmøtrik.

fedtsprøjte. Brug motorolie eller lejefedt af høj kvalitet. Sådan efterses skæreudstyret

1. Kontrollér, at der ikke er revner i nitter og led, og at

ingen nitter er løse. Udskift dem, hvis det er nødvendigt.

2. Kontrollér, at savkæden er nem at bøje. Udskift

savkæden, hvis den er stiv.

3. Sammenlign savkæden med en ny savkæde for at

afgøre, om nitter og led er slidte.

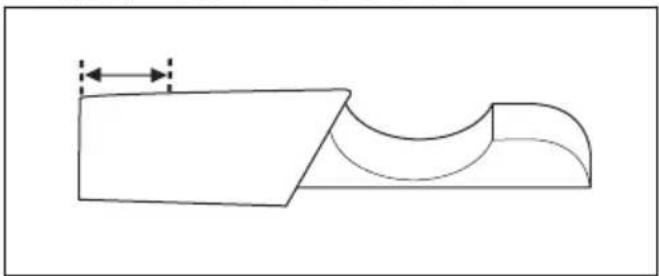

4. Udskift savkæden, når den længste del af

skæretanden er mindre end 4 mm. Udskift også kæden, hvis der er revner i skærene. Sådan kontrolleres sværdet

1. Sørg for, at oliekanalen ikke er tilstoppet. Rengør

den, hvis det er nødvendigt.

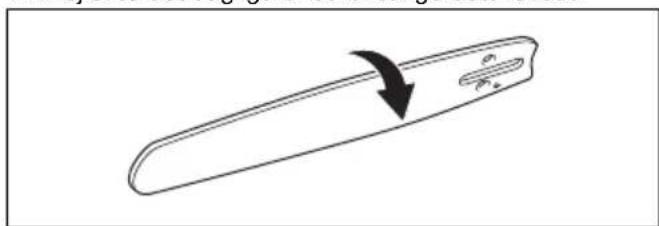

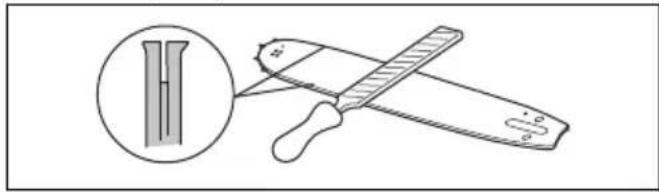

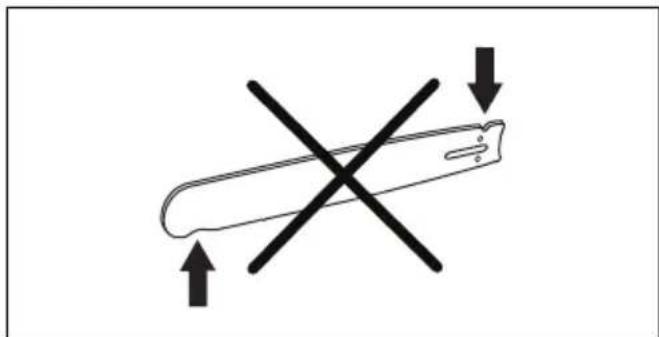

2. Undersøg, om der er ujævnheder på sværdets

kanter. Fjern ujævnheder med en fil.

3. Rengør sporet på sværdet.

4. Undersøg sporet i sværdet for slitage. Udskift

sværdet, hvis det er nødvendigt.

5. Undersøg, om sværdspidsen er ujævn eller meget

6. Kontrollér, at sværdets næsehjul bevæger sig frit, og

at smørehullet på sværdets næsehjul ikke er blokeret. Rens og smør, hvis det er nødvendigt.

7. Drej sværdet dagligt for at forlænge dets levetid.

55Sådan udføres vedligeholdelse på brændstoftanken og kædeolietanken

• Tøm og rengør brændstoftanken og kædeolietanken regelmæssigt.

• Udskift brændstoffilteret årligt eller oftere, hvis det er nødvendigt. BEMÆRK: Forureninger i tankene forårsager driftsforstyrrelser. Sådan justeres kædeoliestrømmen ADVARSEL: Stop motoren, før du foretager justeringer af oliepumpen.

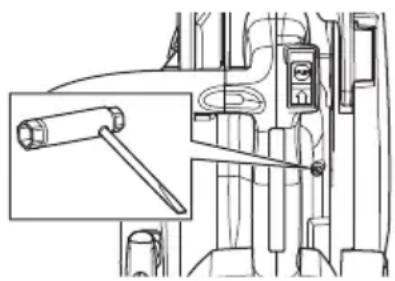

1. Drej justeringsskruen på oliepumpen. Brug en

skruetrækker eller gaffelnøgle. a) Skru justeringsskruen med uret for at øge oliestrømmen. b) Skru justeringsskruen mod uret for at reducere oliestrømmen. Sådan renser du kølesystemet Kølesystemet holder motortemperaturen ned. Kølesystemet omfatter luftindtaget på starteren og luftledeskinnen, hagerne på svinghjulet, køleribberne på cylinderen, kølekanalen og cylinderdækslet.

1. Rengør kølesystemet med en børste hver uge eller

oftere, hvis det er nødvendigt.

2. Sørg for, at kølesystemet ikke er snavset eller

tilstoppet. BEMÆRK: Et snavset eller tilstoppet kølesystem kan medføre overophedning af produktet, hvilket kan forårsage skade på produktet. Fejlfinding Motoren starter ikke Del af produktet, der skal undersø- ges Mulig årsag Handling Starthager Starthagerne er blokerede. Juster eller udskift starthager. Rengør omkring spærhagerne. Kontakt et godkendt serviceværksted Brændstoftank Forkert brændstoftype. Tøm brændstoftanken, og påfyld det rigtige brændstof. Brændstoftanken er fyldt med kæ- deolie. Hvis du har forsøgt at starte produk- tet, skal du kontakte en servicefor- handler. Hvis du ikke har forsøgt at starte produktet, skal du tømme brændstoftanken. 56 732 - 016 -Del af produktet, der skal undersø- ges Mulig årsag Handling Tænding, ingen gnist Tændrøret er snavset eller vådt. Sørg for, at tændrøret er tørt og rent. Elektrodeafstanden er forkert. Rens tændrøret. Sørg for, at elektro- deafstand og tændrør er korrekte, og at der bruges den korrekte, anbefale- de tændrørstype eller en tilsvarende.

Tekniske data på side 58 for den korrekte elektrodeafstand. Tændrør og cylinder Tændrøret er løst. Spænd tændrøret. Motoren er druknet på grund af gen- tagne starter med fuld choker efter tænding. Afmonter og rengør tændrøret. Læg produktet på siden med tændrørsbo- ringen væk fra dig. Træk i startsno- ren 6-8 gange. Monter tændrøret, og start produktet. Se Sådan startes produktet på side 42

Motoren starter, men stopper igen Del af produktet, der skal undersø- ges Mulig årsag Handling Brændstoftank Forkert brændstoftype. Tøm brændstoftanken, og påfyld det rigtige brændstof. Karburator Tomgangshastigheden er forkert Kontakt din serviceforhandler. Luftfilter Tilstoppet luftfilter. Rengør eller udskift luftfilteret. Brændstoffilter Tilstoppet brændstoffilter. Udskift brændstoffilteret. Transport og opbevaring Transport og opbevaring

• Ved opbevaring og transport af produktet og brændstoffet, skal du sørge for, at der ikke er utætheder eller dampe. Gnister eller åben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.

• Brug altid godkendte beholdere til opbevaring og transport af brændstof.

• Tøm brændstoftanken og kædeolietanken før transport eller før langtidsopbevaring. Bortskaf brændstoffet og kædeolien på en lokal miljøstation.

• Brug transportafskærmningen på produktet for at forhindre personskader eller skader på produktet. En savkæde, der ikke bevæger sig, kan også forårsage alvorlige skader.

• Fjern tændrørshætten fra tændrøret og aktivér kædebremsen.

• Fastspænd produktet sikkert under transporten. Sådan klargøres dit produkt til langtidsopbevaring

1. Adskil og rengør savkæden og sporet i sværdet.

BEMÆRK: Hvis savkæden og sværdet ikke rengøres, de kan blive stive eller blokerede.

2. Fastgør transportafskærmningen.

3. Rengør produktet. Se

Vedligeholdelse på side 46 for yderligere vejledning.

27,0 Omdrejningstal i tomgang, o/min. 2900 Maks. motoreffekt iht. ISO 8893, kW/hp ved o/min. 1,1/1,5 ved 9500 Tændingssystem

Tændrør NGK CMR6A Elektrodeafstand, mm 0,75 Brændstof-/smøresystem Brændstoftankens kapacitet, liter/cm

0,17/170 Type af oliepumpe Justerbar Vægt Vægt, kg 2,7 Støjemissioner Lydeffektniveau, målt dB(A) 110 Lydeffektniveau, garanteret L

Ækvivalent lydtrykniveau ved operatørens øre, dB(A) 98 Ækvivalente vibrationsniveauer, en hveq

4,9 Bageste håndtag, m/s

5,2 Savkæde/sværd Type af drivhjul/antal tænder 3/8"/6 tænder, 1/4"/8 tænder Savkædehastighed på 133 % af motorens maksimale omdrejningstal, m/s. 24,1

Brug altid anbefalet tændrørstype. Forkert tændrør kan ødelægge stempel/cylinder.

Ækvivalent lydtryksniveau i henhold til ISO 22868 beregnes som den tidsvægtede energisum for forskellige lydtryksniveauer ved forskellige driftstilstande. Typisk statistisk spredning for et ækvivalent lydtryksniveau er en standardafvigelse på 1 dB (A).

Ækvivalent vibrationsniveau i henhold til ISO 22867 beregnes som den tidsvægtede energisum for vibrations- niveauer ved forskellige driftstilstande. Rapporterede data for ækvivalent vibrationsniveau har en typisk stati- stisk spredning (standardafvigelse) på 1 m/s

58 732 - 016 -Tilbehør Anbefalet skæreudstyr Husqvarna T525-motorsavsmodellerne er blevet sikkerhedsevalueret i overensstemmelse med EN ISO 11681-2:2011/A1:2017 (Skovbrugsmaskiner - Bærbare kædesave - Sikkerhedskrav og prøvning. Del 2: Motorsave til træ) og opfylder sikkerhedskravene, når de er udstyret med de nedenstående kombinationer af sværd og savkæde. Kæde med begrænset kast En savkæde med betegnelsen savkæde med lavt kast, opfylder kravene til lavt kast ANSI B175.1-2012. Spidsradius for kast og sagsværd Sværd Savkæde Længde, tom- mer/cm Deling, tom- mer Mål, tommer/mm Maks. antal tænder, næ- sehjul Type Længde, dri- vled (nr.) Begrænset kasttilbøjelig- hed 10/25 1/4 0,050/1,3 R10 Husqvarna H00

12/30 1/4 0,050/1,3 R10 68 10/25 3/8 0,050/1,3 7T Husqvarna H37 40 Ja 12/30 3/8 0,050/1,3 7T 45 10/25 3/8 0,050/1,3 7T Husqvarna S93G 40 Ja 12/30 3/8 0,050/1,3 9T 45 Den effektive skærelængde er normalt 2,5 cm kortere end den nominelle sværdlængde. Opfyldningsudstyr og filevinkler Brug et Husqvarna-ryttermål til at file savkæden. Et Husqvarna-ryttermål sikrer, at du bruger de korrekte filevinkler. Reservedelsnumrene fremgår af nedenstående tabel. Hvis du ikke er sikker på, hvordan du kan identificere savkædetypen på dit produkt, skal du se www.husqvarna.com for yderligere oplysninger. H00 5/32"/4,0 mm 580 68 74-01 0,025"/0,65 mm 30° 85° H37 5/32"/4,0 mm 505 24 37-01 0,025" / 0,65 mm 30° 80° S93G 5/32"/4,0 mm 587 80 90-01 0,025" / 0,65 mm 30° 60°

732 - 016 - 59EU-overensstemmelseserklæring

EU-overensstemmelseserklæring Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46-36-146500, erklærer hermed og påtager sig det fulde ansvar for, at motorsaven Husqvarna T525 til træpleje fra 2017s serienumre og fremad (året er angivet i klartekst på typeskiltet sammen med et efterfølgende serienummer) opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF.

• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.

• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF.

• af den 8. juni 2011 "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr" 2011/65/EU Der er anvendt følgende standarder: EN ISO

Tekniske data på side 58 vedr. oplysninger om støjemission. Den leverede kædesav er i overensstemmelse med det produkt, der er godkendt i henhold til EU- typegodkendelse. Huskvarna, 2017-07-21 Per Gustafsson, udviklingschef (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation).

10. Håndtak på startsnoren

22. Produkt- og serienummerskilt

26. Transportbeskyttelse

• Bruk aldri produktet hvis det er synlig skade på tennplugghetten eller tenningskabelen. Det er risiko for gnistdannelse, hvilket kan forårsake brann.

• Er du uaktsom, kan sverdets kastrisikosektor treffe en grein, et tre som ligger i nærheten eller et annet objekt og fremkalle et kast.

• Bruk aldri en motorsag med én hånd. En motorsag kan ikke kontrolleres ordentlig med én hånd. Du risikerer å sage deg selv. Ha alltid et fast, stødig grep om håndtakene med begge hendene.

• Ikke bruk produktet i en situasjon der du ikke kan tilkalle hjelp i tilfelle en ulykke.

og at den ikke er skadet.

2. Kontroller at gassregulatorsperren fungerer som den

skal, og at den ikke er skadet.

at den ikke er skadet.

og stedet der du fylte drivstoff, før du starter motoren. Merk: Hvis du vil finne ut hvor drivstofftanken er på produktet, kan du se Produktoversikt på side 367

føler motstand. ADVARSEL: Surr aldri startlinen rundt hånden. OBS: Ikke trekk startsnoren helt ut, og ikke slipp håndtaket på startsnoren. a) Hvis du starter produktet med kald motor, må du trekke i håndtaket på startsnoren til motoren starter. Merk: Du hører at motoren starter ved at den avgir en «puff»-lyd. b) Sett chokehendelen i choke-stillingen.

3. Sørg for at du befinner deg i en stabil og sikker

posisjon for å kutte.

4. Løsne produktet fra det sekundære festepunktet,

4. Hvis det er nødvendig, kan du bruke en håndsag

må være minst 0,6 mm tykt på det tynneste punktet. Kontrollere kastbeskyttelsen

Motoren må stoppe. Kontrollere lyddemperen

1. Kontroller at lyddemperen ikke er defekt.

når startsnoren er trukket helt ut.

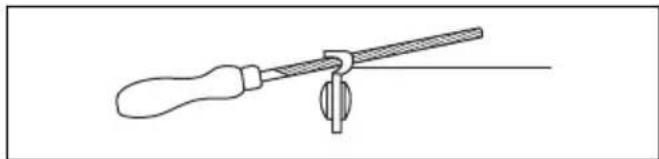

Tenk på følgende når du filer en kapper:

732 - 016 -3. Løft fronten på sverdet, og drei

3. Hvis sagkjedesmøringen er riktig, vil du se en tydelig

oljestripe på flaten etter ett minutt.

4. Hvis sagkjedesmøringen ikke fungerer riktig, må du

Merk: Enkelte modeller har kun én sverdmutter.

lenker og at ingen nagler er løse. Skift ut om nødvendig.

2. Kontroller at sagkjedet er lett å bøye. Skift ut

saghodet hvis det er stivt.
