Tekniske specifikationer	HUSQVARNA ST 124 sneblæser, benzinmotor, arbejdsbredde på 61 cm, snefjernelseshøjde på 51 cm.
Motortype	4-takts motor, slagvolumen på 208 cm9.
Effekt	Nominel effekt på 5,5 kW ved 3.600 omdr./min.
Vægt	Samlet vægt på 75 kg.
Anvendelse	Ideel til at rydde indkørsler, fortove og små områder. Let at manøvrere takket være hjulene.
Vedligeholdelse	Kontroller regelmæssigt motorolien, rengør luftfilteret og inspicer knivene.
Sikkerhed	Brug beskyttelsesbriller og handsker. Ret ikke blæseren mod personer eller dyr.
Generelle oplysninger	2 års garanti, reservedele tilgængelige, brugervejledning inkluderet.

Ofte stillede spørgsmål - ST 124 HUSQVARNA

Hvordan starter jeg HUSQVARNA ST 124 sneblæseren?

Sørg for, at sneblæseren står på en plan overflade. Fyld tanken med passende brændstof. Sæt kontakten på "ON", træk i startsnoren, indtil motoren starter.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller, at tanken er fuld, og at brændstoffet er frisk. Sørg for, at kontakten er på "ON", og at gashåndtaget er korrekt tilsluttet. Hvis problemet fortsætter, se brugervejledningen.

Hvordan justerer jeg ryddehøjden?

Brug højdetilpasningshåndtaget på instrumentbrættet til at justere højden på udblæsningskanalen efter behov.

Hvordan vedligeholder jeg HUSQVARNA ST 124 sneblæseren?

Udfør regelmæssig rengøring, kontroller tændrør og skift olie i henhold til manualens anbefalinger. Sørg også for, at knivene og remmene er i god stand.

Hvad gør jeg, hvis udblæsningskanalen er tilstoppet?

Sluk straks motoren. Brug en træpind til at fjerne blokeringen i kanalen. Brug aldrig dine hænder til at fjerne en blokering.

Hvilken type brændstof skal jeg bruge til HUSQVARNA ST 124?

Brug en blanding af blyfri benzin og totaktsolie i henhold til de anbefalede forhold i brugervejledningen.

Hvordan opbevarer jeg sneblæseren om sommeren?

Tøm brændstoftanken og rengør maskinen grundigt. Opbevar den et tørt og køligt sted, beskyttet mod direkte sollys.

Hvad er garantien for HUSQVARNA ST 124?

HUSQVARNA ST 124 er normalt dækket af en 2-årig garanti til hjemmebrug. Tjek de specifikke garantidetaljer i din manual.

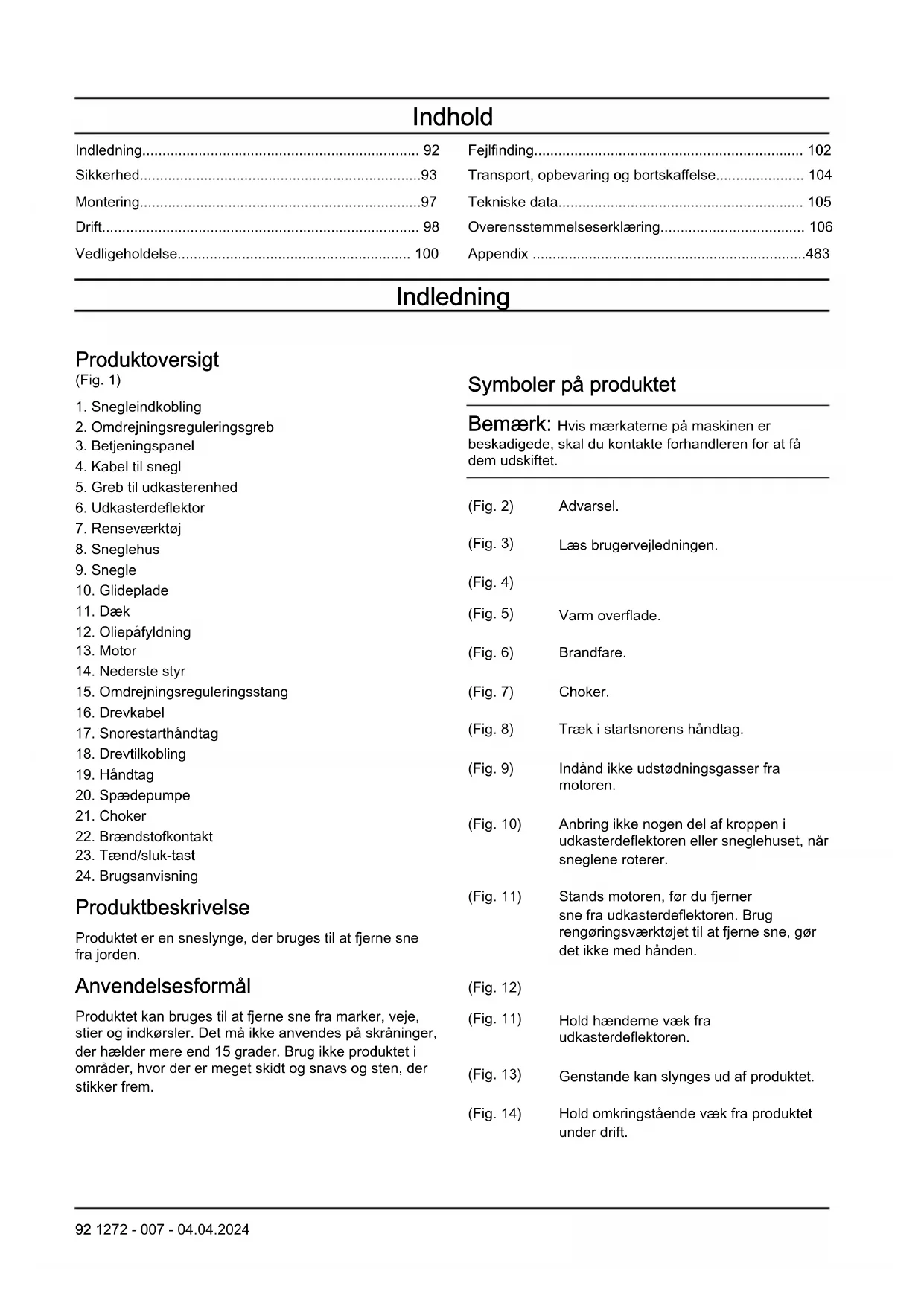

BRUGSANVISNING ST 124 HUSQVARNA

Produktet er en sneslynge, der bruges til at fjerne sne fra jorden.

Anvendelseformål

Produktet kan bruges til at fjerne sne fra marker, veje, stier og indkørsler. Det må ikke anvendes på skråninger, der hælder mere end 15 grader. Brug ikke produktet i områder, hvor der er meget skidt og snavs og sten, der stikker frem.

Symboler på produitet

Bemark: Hvis mærkaterne på maskinen er beskadigede, skal du kontakte forhandleren for at f dem udskiftet.

(Fig. 2) Advarsel.
(Fig. 3) Laes brugervejledningen.
(Fig. 4)
(Fig. 5) Varm overflade.
(Fig. 6) Brandfare.
(Fig. 7) Choker.
(Fig. 8) Traek i startsnorens handtag.
(Fig. 9) Indand icke udstodningsgasser fra motoren.
(Fig. 10) Anbring ikke nogen del af kroppen i udkasterdeflektoren eller sneglehuset, nag sneglene roterer.
(Fig. 11) Stands motoren, før du fjerner sne fra udkasterdeflektoren. Brug rengøringsværktøjet til at fjerne sne, gør det ikke med handen.
(Fig. 12)
(Fig. 11) Hold hænderne væk fra udkasterdeflektoren.
(Fig. 13) Genstande kan slynges ud afproduktet.
(Fig. 14) Hold omkringstaende væk fra produktet under drift.

(Fig. 15) Fjern noglen for vedligeholdelse.

(Fig. 16) Skub taend/sluk-noglen til positionen RUN.

(Fig. 17) Flyt brandstofkontakten til positionen ON.

(Fig. 18) Tryk pā spaedepumpen.

(Fig. 19) Risiko for at falde.

(Fig. 20) Flyt langsomt bagud.

(Fig. 21) Brug godkendte beskyttelseshandsker.

(Fig. 22) Brug en beskyttelsseshjelm. Brug godkendt horevaern. Brug godkendt ojenvaern.

(Fig. 23) Emission af stoj og miljopavirkning i henhold til EU-direktiv 2000/14/EF og New South Wales' lovgivning om "Beskytelse af miljoget (stojbegransning) forordering 2017". Data om emission af stoj findes pa maskinens mærkat og i kapitlet Tekniske data.

(Fig. 24) Dette produit er i overensstemmelse med gaeldende EF-direktiv.

(Fig. 25) Dette produit er i overensstemmelse med gaelende UK-bestemmelser.

Bemærk: Andre symboler/mærkater på produit hemviser til certificeringskrav på visse markered.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produit.

Producent

Husqvarna AB

Vi er ikke ansvarlige for skader på vores produkt, hvis:

• Produktet er forkert repareret.
• Produktet er repareret med dele, der/DD er fra producenten aller nicht er godkendt af producenten
• Produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• Produktet jetzt er repareret på et godkendt servicecenter aller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Definitionerne nedenfor angiver Alvorsgraden for hvert enkelt signalord.

ADVARSEL: Skade på personer.

BEMERK: Beskadigelse af Produktet.

Bemærk: Disse oplyninger gør det lettere at bruge Produktet.

Sikker betjening af sneslynger med gäende fører

Generelt

Denne maskine kan amputere hænder og fddder og slynge ting ud. Du kankommen alvorligt til skade, hvis ikke du overholder de følgende sikkerhedsregler.

Undervising

• Du skal have læst og forstaet alle instrukser på maskinen og i vejledningen/vejledningerne, før du starter encheden. Sæt dig grundigt ind i den rette brug af maskinen og dens betjeningsfunktioner. Sørg for at vide, hvordan du hurtigt standser encheden og slår betjeningsfunktionerne fra.
• Tillad aldrig boern at bruge maskinen. Lad aldrig voksne betjene maskinen.uden grundig instruktion.
• Hold arbejdsomrädet fri for mennesker, især sma børn.
• Pas pågressive at glide eller falde, især när maskinen kører baglæns.

Klargøring

• Undersøg grundigt det område, hvor maskinen skal bruges, og fjern alle mætter, kælke, snowboards, kabler og andre uvedkommenende ting.
• Slà alle koblinger fra, og skift til frigear, før du starter motoren.
• Betjen ikke maskinen,uden at vare ifør passende vinterpåklædning. Undgå løstsiddende tøj,der kan gribe fat i bevægelige dele. Brug skridsikkert fodtøj, sa du star fast pa glatte flader.
• Brug altid beskyttelsebriller erller ojenværn under arbejdet, ellereh vvis du foretager justering ellereparation. Sa er dine ojne beskyttet mod de

fremmedlegemer, der elev. bliver kastet ud af maskinen.

• Händter brandstof med forsigtighed. Det er meget brandfarligt.

• Brug en godkendt brændstofdunk.

• Fyld aldrig brændstof pa, när motoren körer erler meget varm.
• Päfyld brændstof udendørs og meget forsigtigt.
  Fyld aldrig tanken indendørs.
• Fyld aldrig beholderè, mens de stär i en bil eller pa et lastbil- uller trailerlad med plastik indvendig. Sæt altid beholderne pa jorden, i god afstand af køretøjet, før du fylder dem.
• Tag sá vidt muligt benzindrevet udstyr ned fra lastbilen eller traileren, og pafyld brændstof på jorden. Hvis det ikke er muligt: Brug en transportabel dunk til at tanke udstyret på traileren op, frem for benzinstanderens slangespids.
• Hold under hele pafyldningen slangespidsen sa den alto rorer kanten af braendstoftanken aller beholderens abning. Tankpistolen ma ikke lases fast iaben tilstand.
• Skru tanklåget godt fast, og tør spildt brændstof op.
• Hvis du spilder benzin pà dit tøj, skal du skifte tøj med det samme.
  Folg producentens specificationer for forlaengerledninger og stik, nár du bruger eheder med elektrisk startmotor.
• Justé opsamlerhusets hójde for at rydde grus-ller skærveroverflader.
• Forsog aldrig at ændre indstillinger, mens motoren kører (undtagen Norway producenten udtrykkelig har angivet det).

Drift

• Saet 参数 händender eller födder tæt ved eller under roterende del. Hold altid afstand til udkastningsåbningen.
  Vær meget forsigtig, nár du rydder eller passerer indkorsler, stier aller veje med grus. Vær opmaerksom pa skjulte farer uller ved betjening i naerheden af offentlige veje.
• Hvis du rammer et fremmedlegeme, skal du standse motoren, tage ledningen ud af tændrøret, koble ledningen fra elmotorerne, se sneslyngen grundigt after for eventuelle skader og reparere skaden, focr du igen starter og betjener sneslyngen.
• Hvis maskinen begynder at vibrere kraftigt, skal du standse motoren og kontrollere Årsagen med det samme. Vibrationer er generelt en advarsel om problemer.
• Stands altid motoren, før du forlader arbejdsområdet, før du fjerner blokeringer i opsamleren eller kasteblæserhuset, og før du udfører reparationer, justeringer erller eftersyn.
• Kør ikke motoren indendørs, undtagenær den skal startes og til transport af sneslyngen ind eller ud

af bygningen. Abn drene, udstodningsgasser er farlige.

• Vær ekstra forsigtig, nár du arbejder på skranende underlag.
• Start aldrig maskinen,.uden at de nødvendige skærme og andet sikkerhedsudstyr er monteret og fungerer.
• Vend aldrig udkastet mod mensesker aller omrader, hvor der kan ske skader på ting. Hold boarn og andre vaek.
  Overbelast ikke maskinens ydeevne ved at gå for hurtigt frem, när du rydder sne.
• Brug aldrig maskinen ved hegt omdrejningstal pa glatte flader. Se dig tilbage, og vær forsigtig, nár maskinen arbejder i bakgear.
• Afbryd strømmen til opsamleren/kasteblæseren, nr maskinen Transporteres aller ikke bruges.
• Anvend kun redskaber og tilbehør, som er godkendt af producenten af maskinen (f.eks. hjulvægt, kontravaegte og lignende).
• Betjen aldrig maskinen.uden godt udsyn aller lys. Sorg for, at du kan sta fast, og hold godt fast i styret. Ga. Lob aldrig.
  Ror aldrig ved en varm motor erer lyddaemper.

Sādan fjernes blokering i udkasterdeflektoren

Den mest almindelige skade i forbindelse med sneslynger skyldes, at en hand har varet i kontakt med den roterende snegl i kasteblaeseren. Brug aldrig handen til at fjerne en blokering i udkasterdeflektoren.
- Sádan renser du røret:

1. SLUK FOR MOTOREN!
2. Vent 10 sekunder, sa du er sikker pa, at kasteblaeseren er holdt op med at dreje.
3. Brug altid et renseværktoj, jakhe handerne.

• Kontroller sikkerhedssplitter og andre bolte med korte mellemrum for at sikre, at de er spændt til, saudstyret er sikkert at arbejde med.
• Opbevar aldrig maskinen med brændstof i brændstoftanken inde i en bygning, hvor der er antændelseskilder som f.eks. vandvarmere, rumvarmere aller tørretumblere. Lad motoren kole af, inden maskinen opbevares i nogen form for indelukke.
• Se altid instruktsbogen for vigtige optysninger, hvis sneslyngen skal opbevares i en laengere periode.
• Vedlidgehold eller udskift sikkerhedsmærkater after behov.
• Kør maskinen et par minutter after at have kastet sne for at forbindre, at opsamleren/kasteblæseren fryser til.
• Stands motoren, før du rengør, reparerer eller efterser sneslyngen. Se after, at opsamleren/ kasteblæseren og alle bevægelige deler standset.

Frakobl tændrørsledningen, og hold den væk fra tændrøret, sa den ikke utilsigitet fær motoren til at starte.

Generelle sikkerhedsinstruktioner

• Brug produitket korrekt. Forkert brug kan medfrole personskader aller dodsfeld. Brug kun produitket til de opgaver, der angives i donne vejledning. Brug/DDke produitket til andre opgaver.
• Følg instruktionerne i/DDne vegledning. Overhold sikkerhedssymboler og sikkerhedsinstruktioner. Hvis operatoren ikke følger vegledningen og symbolerne, kan det medføre personskader, beskadigelseller dødsfald.
• Smid wurde davon vegledning ud. Brug vegledningen til at samle, betjene og vedligeholde dit produkt. Brug vegledningen til korrekt montering af udstyr og tilbehør. Brug kun godkendt udstyr og tilbehør.
• Brug ikke et beskadiget produit. Overhold vedligeholdelsesskemaet. Udfør kun det vedligeholdelsesarbejde, du kan finden vejledning til;i++, Et godkendt servicecenter skal udføre alt andet vedligeholdelsesarbejde.
• Denne vejledning beskriver ikke alle situationer, der kan opstå, när du bruger produktet. Vær forsigtig og brug din sunde fornuft. Du må ikke bruge produktet eller foretage vedligeholdelse på produitet, hvis du ikke er sikker på, hvad du skal gøre. Snak med en produitskspert, forhandler, et serviceværksted eller et godkendt servicecenter for at fåmere at vide.
• Fjern kablet fra taendroret, for du samler Produktet, sætter Produktet til opbevaring ell foretager vedligeholdelse.
• Brug ikke Produktet, hvis det er blevetændret fra den oprindelige spekifikation. Du<må ikkeændre dele af Produktet utden producentens godkendelse. Brug kun resededele, der er godkendt af producenten. Forkert vedligeholdelse kan medførpersonskader eller ødsfald.
• Indänd参加会议的运动员。Indänd wird auf motoren und städningsgasser er sundhedsskadelig.
• Start ikke Produktet indendørs eller iærheden af brandfarligt materiale. Udstødningsgasserne er varme og kan indeholde gnister, der kan starte en brand. Utilstrækkelig luftstrom kan forårsage persorskader eller dødsfald på grund af kvænlning eller kulitte.
• Motoren danner et elektromagnetisk felt, nár du bruger dette produkt. Det elektromagnetiske felt kan beskadige medicinske implantater. Tal med din læge og producenten af det medicinske implantat, for du betjener Produktet.
• Lad/DDke børn betjene Produktet. Lad/DDke en person Eden kendskap til vegledningen betjene Produktet.

• Sørg for at overvåge personer med nedsat fysisk eller mental kapacitet, der brugerproduktet. En voksen skal vaere til stede hele tiden.

• Låsproduktet inde i omrader, hvor børn og uautoriserede personer ikke kan fã adgang.

• Produktet kan slynge genstande ud og forårsage skader. Overhold sikkerhedsinstruktionerne for at mindske risikoen for personskader eller dødsfald.
• Du må ikke gå��k fra produktet, när motoren er taendt.
• Brugeren af Produktet er ansvarlig, hvis der sker et uheld.
• Før og mens du går baglæns, skal du tjekke bagud og ned, om der er børn, dyr eller andre risici, der kan forårsage, at du falder.
• Sørg for, at delene ikke er beskadigede, før du brugerproduktet.
• Sørg for, at du som minimum er 15 m væk fra andere personer eller dyr, før du brugerproduktet. Sørg for, at personer i det tilstødende område ved, at du brugerproduktet.
  Overhold nationale aller lokale love. Visse love kan forbindrere aller mindske brugen af Produktet under nogle forhold.

Undervisning

• Du skal have læst og forstæt alle instrukser på maskinen og i vejledningen/vejledningerne, før du starter encheden. Sæt dig grundigt ind i den rette brug af udstyret og dets betjeningsfunktioner. Sørg for at vide, hvordan du hurtigt standser encheden og slår betjeningsfunktionerne fra.
• Lad aldrig boern betjene udstyret. Lad aldrig voksne betjene udstyret uten grundig instruktion.
• Hold arbejdsområdet fri for mensesker, især små børn.
• Pas pågressive at glide aller falde, især nar sneslyngen kører baglæns.

Sikkerhedsinstruktioner for drift

• Saet 参数 händender eller födder tæt ved eller under roterende del. Hold altid afstand til udkastningsåbningen.
  Vær meget forsigtig, nár du rydder eller passerer indkørsler, stier ull erveje med grus. Hold et vagent oje med skjulte farer uller trafik.
  Hvis du rammer et fremmedlegeme, skal du standse motoren, tage ledningen ud af taendroret, koble ledningen fra elmotorerne, se produitet grundigt after for eventuelle skader og reparere skaden, ffor du igen starter og betjener produitet.
• Hvisproduktet begynder at vibrere kraftigt, skal du standse motoren og kontrollere Årsagen med det samme. Vibrationer er generelt en advarsel om problemer.
• Stands altid motoren, før du forlader arbejdsområdet, før du fjerner blokeringer i sneglegangen eller udkasterdeflektoren, og før du udfører reparationer, justeringer eller eftersyn.
• Stands motoren, og sorg for, at sneglen og alle bevegelige dele er standset, for du

rengør, reparer erller efterser produktet. Frakobl taendrørsledningen, og hold den væk fra taendrøret, sa den ikke utilisigtet fær motoren til at starte.

• Kør ikke motoren indendørs, undtagenær den skal startes og til transport afprodukter ind eller ud af bygningen. Abn drene, udstødningsgasser er farlige.
• Vær ekstra forsigtig, nár du arbejder på skranende underlag.
• Start aldrig produktet,.uden at de ndvendige skærme og andet sikkerhedsudstyr er monteret og fungerer.
• Vend aldrig udkasterdeflektoren mod mensesker aller omrader, hvor der kan ske skader pa ting. Hold børn og andre væk.
  Overbelast ikke produktets ydeevne ved at gå for hurtigt frem, när du rydder sne.
• Brug aldrig produitet ved hegt omdrejningstal pa glatte flader. Se dig tilbage, og vær forsigtig, när maskinen arbejder i bakgear.
• Afbryd strømmen til sneglene, nárprodukter transporteres eller ikke bruges.
• Anvend kun redskaber og tilbehør, som er godkendt af producenten af produktet (f.eks. hjulvægt, kontravaegte og lignende).
• Betjen aldrig produit ut den godt udsyn aller lys. Sorg for, at du kan sta fast, og hold godt fast i styret. Ga. Lb aldrig.
  Ror aldrig ved en varm motor erer lyddaemper.

Sikkerhed i arbejdsområdet

• Undersøg grundigt det område, hvor udstyret skal bruges, og fjern alle mætter, kælke, snowboards, kabler og andre uvedkommende ting.
• Slà alle koblinger fra, og skift til frigear, før du starter motoren.
• Betjen ikkeprodukteredenatvareifort passende vinterpaktlaedning.Undglaostsdendetej,der kan gribe fat i bevegelige dele. Brug skridsikkert fodtj, sa du star fast pa glatte flader.

• Händter brandstof med forsigtighed. Det er meget brandfarligt.

• Brug en godkendt brændstofdunk.

• Fyld aldrig brændstof pa, när motoren körer erler meget varm.
• Päfyld brændstof udendørs og meget forsigtigt.
  Fyld aldrig tanken indendørs.
• Fyld aldrig beholderne, mens de stär i en bil eller pa et lastbil- erler trailerlad med plastik indvendig. Sæt altid beholderne på jorden, i god afstand af køretøjet, for du fylder dem.

• Tag sā vidt muligt benzindrevet udstyr ned fra lastbilen eller traileren, og pafyld brændstof på jorden. Hvis det ikke er muligt: Brug en transportabel dunk til atanke udstyret på traileren op, frem for benzinstanderens slangespids.

• Hold under hele pafyldningen slangespidsen sā den altid rorer kanten af brændstoftanken aller beholderens abning. Tankpistolen mä/DDKLe fast iaben tilstand.

• Skru tanklåget godt fast, og tør spildt brændstof op.
• Hvis du spider benzin pà dit tøj, skal du skiffe tøj med det samme.

Folg producentens specificationer for forlaengerledninger og stik, nar du bruger eldrevet udstyr eller udstyr med elektrisk startmotor.
- Juster sneglehusets højde for at rydde grus-ller skærveroverflader.
- Forsog aldrig at foretage justeringer, mens motoren er i gang (bortset fra situationer, hvor dette udtrykkeligt anbefales af producenten).
- Brug altid beskyttelsebriller erller øjenvaern under arbejdet, eller hvis du foretager justering uller reparation. Sa er dine øjne beskyttet mod de fremmedlegemer, der evt. bliver kastet ud af maskinen.

Personligt beskyttelsesusdstyr

Brug altid korrekt personligt beskyttelsessudstyr, nár du bruger produktet. Det omfatter som minimum kraftigt fodtoj, beskyttelsessbriller og horeværn. Personbeskyttelsessudstyr udelukker ikke risikoen for skader, men det mindsker indvirkningen af skaderne i tilfælde af, at der skulle ske en ulykke.

• Brug altid beskyttelsessbriller erler øjenvaern, nár du arbejder medprodukter erler foretager justeringer erler reparatoner.
• Bær altid passende vinterbeklædning, nær du betjener produktet.
• Brug altid kraftige og skridsikre støvler med god ankelstotte, nár du betjener produktet.
• Bær ikke løstsiddende toj, der kan blive fanget i bevægelige dele.
• Brug godkendte beskytteshandsker, hvis质地。Det kan f.eks. vare ndvendigt ved fastgorelse, undersogelse eller rengoring af klingen.
• Brug altid godkendt horeværn, nár du bruger Produktet. Stoj over laengere perioder kan forarsage stobjetinget haretab.

Sikkerhedsanordninger på produit

• Sarg for, at du regelmaessigt foretager vedligeholdelse af Produktet.

Levetiden for Produktet oges.
- Risikoen for ulykker mindskes.

Lad en godkendt forhandler erer et godkendt servicecenter regelmæssigt undersøge Produktet og udføre justeringer erer reparationer.

• Brug ikke et produit, hvis beskyttesesudstyret er beskadiget. Hvis produktet er beskadiget, skal du kontakte et godkendt servicecenter.

Lyddaemper

Lyddæmperen sikrer et minimalt stojniveau og sender udstødningsgasserne væk fra føreren.

Brug/DDaemperen mangler erer es beskadiget. En beskadiget lyddamper oger stjniveauet og risikoen for brand.

ADVARSEL: Lyddæmperen bliver meget verm under og after brug, og narr motoren kører i tomgang. Vær forsigtig i nærheden af brandfarlige materialer og/eller dampe for at forbindre brand.

Brændstofsikkerhed

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Start/DD Productet, hvis der er brændstof eller motorolie paa Productet. Fjern uønsket brændstof/olie og lad Productet tøre.
• Hvis du fãr brændstof pã dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forårsage persönskader. Hvis du fär brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• Start/DDukdtet, hvis motoren lækker. Undersog regelmaessigt motoren for lækager.
  Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.
• Undgå at indände brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
  Ryg icke i naerheden af braendstof ell motor.
  Anbring icke varme genstande i nærheden af brandstof ellr motor.
• Fyld/DDF, narn motoren er taendt.
• Sorg for, at motoren er afkølet, inden du fylder brandstof pa.
  För du fylder brændstof pa, skal du abne brandystoftankens dæksel langsomt og forsigtigt udlose trykket.

• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage persorskader eller ødsfald på grund af kvænlning eller kulitte.

• Spænd brændstoftankens daeksel helt. Hvis brændstoftankens daeksel/DDke spændes, opSTAR der risiko for brand.

• Flyt produit minimum 3m / 10 ft fra det sted, hvor du fyldtate tanken, for du starter det.
• Fyld aldrig brændstoftanken helt op. Varme fär brændstoffet til at udvide sig. Sørg for at bevare ledig plads øverst i brændstoftanken.

Adversel om kemikalier

ADVARSEL: Motorens udstødning fra dette produit indeholder kemiske stoffer, som delstaten Californien ved forårsager kræft, fosterskader og andre reproductive defekter. Du kan finden flere oplysninger på www.P65Warnings.ca.gov.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Udstødningsgasserne fra motoren indeholder kulitte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum.
• For der udfores vedligeholdelse afproduktet, standses motoren, og taendkablet tages af taendroret.
• Brug beskyttelseshandsker, nár du udforer vedligeholdelse pól klingerne. Klingerne er meget skarpe, og du kan nemtkommen til at skare dig.
• Tilbehör til og ændringer på produitet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller ødsfeld. Undlad at ændre produitet. Brug altid reservedele, der er godkendt af producenten.
• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for personskade og beskadigelse afproduktet.
• Foretag kun den form for vedligeholdelse, der er beskrevet i/DDenne brugervejledning. Al anden service skal udfores af et godkendt serviceværksted.
  Lad et godkendt serviceværksted foretageregelmaessig service afproduktet.
• Udskift beskadigede, slidte aller defekte dele.

Montering

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du montererproduktet.

Sādan monteres händtagene

1. Afmonter de 4 M8x25 flangebolte (A) fra huset.

2. Brug de 4 M8x25 flangebolte (A), de 4 fjederafstandsstykker (B) og de 4 flade afstandsstykker (C).

3. Monter det nederste handtag (D) i de 2 huller pahver side af huset. (Fig. 26)
4. Brug de 3 M8x50-grebbolte (A), de 3 afstandsstykker (B), de 3 greb (C) og de 3 lasemetrikker (D).
5. Monter det overste handtag med kontrolpanelet (E)
   pà det nederste handtag. (Fig. 27)

Sādan samles udkasterdeflektoren

1. Fjern drejeskiven (B) og de 6 sekskantepe flangebolte (D) fra huset.
2. Fastgor drejeskiven (B) og udkasterdeflektoren (A) pa deflektorens fundament vha. 3 blokke (C).
3. Brug 6 sekskante de flangebolte (D) og 6 lasemotrikker (E) til at lase blokkene (C). (Fig. 28)

Sādan samles deflektorens drejeenhed

1. Saml den forreste ende af deflektorens drejeenhed.
2. Monter plastikbøsningen (B) på den forrenteende af deflektorens drejeenhed.
3. Fastgor deflektorens drejeenhed med 1 fladt afstandssstykke (A) og 1 stift (C). (Fig. 29)
4. Saml den bageste Ende af deflektorens drejeenhed.
5. Brug 1 lasemotrik M8 (A), 1 lasegreb af plast (B), 2 kurvede afstandsstykker (C) og 1 skrueniveau (D) til at samle deflektorens drejeanordning.
6. Brug en seksskantmøtrik M8 (E) til at fastgore deflektorens drejeenhed (F) i hullerne i handtaget. (Fig. 30)

1. Monter den lange, bojede ende af omdrejningsreguleringsstangen (A) pa kontrolpanelet, og fastgør den med 1 fjeder til plejlstangen (B), 1 fladt afstandsstykke (C) og 1 split (D). (Fig. 31)
2. Træk skifteforbindelsespladen (B) op, og monter den korte bojede ende af omdrejningsreguleringsstangen (A). Fastgør omdrejningsreguleringsstangen (A) med 1 fladt afstandsstykke (C) og 1 split (D). (Fig. 32)
3. Træk om质地 indigt omdrejningsreguleringsstangen ud. Løsn lasemøtriknerne på kabelstrammeren, og drej strammeren. Spænd strammeren tilbage til dens oprindelige placering for at opna korrekt hastighedskontrl. Den oprindelige placering er markeret på gezindene. (Fig. 33)

1. Fjern de 2 kabelbolte (B) fra kablerne (D).
2. Fastgor de 2 kabelbolte (B) til hullerne i venstre og hore handtag (A). (Fig. 34)
3. Fastgor kablerne (D) til kabel boltene (B).
4. Tilslut og lås venstre og højre kabelgevindindsats (D) og kabelskruebolten (B), indtil toppen af messing-lasemøtrikken (C) flugter med mærket pa gevindene (E).
5. Lås kablet med messing-lasemøtrikken (C).

Drift

ADVARSEL: Inden betjening af Produktet skal du omhyggeligt lese sikkerhedskapitlet og betjeningsvejledningen.

• Uvedkommende personer og dyr skal holds væk fra arbejsstedet.
  Udfor dagligt vedligeholdelsesarbejde. Se Vedligeholdelsesskema pa side 100.
• Sørg for, at taendkablet sidder korrekt på taendrøret.
• Tillfor olie eller benzin, hvis det er nadvendigt. Se Sadan fyldes motoren med olie pa side 98.

Sadan fyldes motoren med olie

BEMAERK: Drej ikke oliepinden, nag du kontROLLERer olien. Fyld ikke over dette mærke.

1. Fjern oliehaeten, og rengør oliepinden. Se Produktoversigt pa side 92 for at se placeringen af oliepinden.
2. Tilfor olie op til det overste mærke på oliepinden. Brug oliepinden til at udfore en kontrol af oliestanden med regelmaessige mellemrum.
3. Saet oliedaekslet paigen.

Sādan pafyldes brændstof

Brug om muligt miljø-/alkylatbenzin. Hvis miljø-/ alkylatbenzin ikke er tilgængeligt, skal du bruge blyfri benzin af god kvalitet. Brug benzin med et oktantal på 90 RON uden for Nordamerika (87 (R + M) / 2 i Nordamerika) eller højere og med maksimalt 10% ethanol (E10).

BEMAERK: Brug ici benzin med et oktantal minre end 90 RON uden for Nordamerika (87 ( + ) / 2 i Nordamerika). Det kan forarsage skader pa produktet.

1. Abn brændstoftankens daeksel langsomt for at aflaste trykket.
2. Pafyld brændstof langsomt med en benzindunk. Hvis du spilder brændstof, fjernes det med en klud. Lad resterende brændstof fordampe.
3. Rengør omkring brændstoftankens dæksel.
4. Spænd brændstoftankens daeksel welt. Hvis braendstoftankens daeksel/DDke spændes, opstär der risiko for brand.
5. Flyt Produktet minimum 3 m fra det sted, hvor du fyldtte tanken, for du starter det.

Sādan justeres udkasterdeflektoren

Den retning, som sneen skal slynges i, styres af udkasterdeflektorens drejehandtag, som er monteret pa handtaget i venstre side.

1. Drej udkasterdeflektorens drejeenhed for at indstille drejeretningen for sneslyngen.
2. Drej udkasterdeflektorens drejeenhed med uret for at slynge sne mod højre.
3. Drej udkasterdeflektorens drejeenhed mod uret for at kaste sne mod venstre. (Fig. 35)
4. Flyt vinkeludkasteren op ellr ned for at justere, hvor langt sneen slynges væk. (Fig. 36)

Sadan startes motoren

1. Udlo s drevtilkoblingen. Sæt omdrejningsreguleringsgrebet i den forste position.
2. Flyt brændstofkontakten til positionen ON. (Fig. 37)
3. Drej chokeren til positionen "CLOSE". (Fig. 38)
4. Skub taend/sluk-noglen til positionen RUN. (Fig. 39)
5. Tryk på spaedepumpen 1-3 gange for at starte hjælpepumpen. Brug hjælpepumpen til koldstart ved lave temperaturer. (Fig. 40)
6. Traek i snorestarthandtaget. (Fig. 41)

BEMAERK: Udløs ikke snorestarthandtaget hurtigt. Flyt den langsom til bilage til startuppositionen.

Bemærk: Hvis snorestarthandtaget er frosset, skal du langsomt trække sæ meget snor ud af starteren som muligt og derpå slippe snorestarthandtagets handtag. Hvis motoren ikke starter, skal du gentage proceduren eller bruge den elektriske starter.

1. Kør motoren 30-40 sekunder i tomgang, før du begynder at slynge sne.
2. När motoren er varm, skal chokeren langsomt sættes i ÅBEN position. (Fig. 42)

Sādan startes motoren, elektrisk start

ADVARSEL: Produktet har en 230 volt A.C. elektrisk starter. Brug ikke den elektriske starter, hvis dit hus ikke har et 230 volt vekselstrømssystem med korrekt jord forbindelse. Der kan forekomme alvorlige personskader eller beskadigelse af produitet. Den elektriske starter har et stromstik med tre ledere og er designet til at bruge 230 volt A. C. husholdningsstrøm. Sørg for, at dit hus har et 230 volt vekselstrømssystem med korrekt jord forbindelse. Hvis du er i tvivl, skal du søge råd hos en autoriseret elektriker.

Bemark: Brug en forlaengerledning, der anbefales til udendors brug, og som har ledningsstorrelse mindst 16 AWG (1,5mm^2) og ikke er laengere end 15 meter.

1. Udlo's drevtilkoblingen. Sæt omdrejningsreguleringsgrebet i den første position.
2. Flyt brændstofkontakten til positionen ON. (Fig. 37)
3. Drej chokeren til positionen "CLOSE". (Fig. 38)
4. Skub taend/sluk-noglen til positionen RUN. (Fig. 39)
5. Tryk på speedepumpen 1-3 gange for at starte hjælpepumpen. Brug hjælpepumpen til koldstart ved lave temperaturer. (Fig. 40)
6. Tilslutproduktet til en strømkilde.(Fig.43)
7. Tryk på knappen start på styreboksen, og hold den nede i 5 sekunder. (Fig. 44)
8. Hvis motoren ikke starter, skal du vente 5 sekunder og derefter trykke på startknappen igen.

BEMAERK: Forsg参加会议 startemotoren mere end 10 gange. Efter 10 gange skal du vente 40 minutter, for du proverigen.

1. Tag netledningen ud af Produktet, narr motoren startes.

2. Kør motoren 30-40 sekunder i tomgang, før du begynder at slynge sne.

3. När motoren er varm, skal chokeren langsomt saettes i ÅBEN position. (Fig. 42)

Betjening af Produktet

1. Du aktiverer sneglen ved at skubbe snegletilkoblingen på handtaget for at aktivere sneglen og slynge sne. (Fig. 45)
2. Flyt omdrejningsreguleringsgrebet til venstre for at betjene produktet fremad. Flyt omdrejningsreguleringsgrebet til hore for at betjene Produktet bagud. (Fig. 46)

3. Betjen drevtilkoblingen med det højre harendtag.

4. Klem drevtilkoblingen til handtaget sammen for at aktivere drivhjulene. Produktet bevæger sig fremad eller bagud afhængigt af placeringen af omdrejningsreguleringsgrepabet. (Fig. 47)

Bemærk: For at slukke motoren i en nodsituat. skal du trække taendingsnoglen ud.

1. Udlo's dewtilkoblingen for at standse drivhjulene.
2. Udlo's snugletilkoblingen for at frakoble sneglen og standse med at slynge sne. (Fig. 48)
3. Flyt brændstofkontakten til positionen OFF. (Fig. 49)
4. Traek taendingsnoglen ud. (Fig. 50)

Sādan opnár du et godt risultat

• Lad altid motoren kore ved fuld gas aller tæt ved fuld gas.

• Tilpas altid hastigheden på produitet til snesituationen, og juster hastigheden med omdrejningsreguleringsgrebet. Sorg for, at produitet slynger sne jævnt.

• Det er nemmere og mere effektivt at fjerne sne, umiddelbart after at det er faldet.
  -Ryd sa vidt muligt sne i rygvind.
• Pá flade overflader, f.eks. asfalterede veje, skal glidepladerne hæves op til 5-6 mm fra jorden.
• Skrabebladet kan vendes. När det bliver slidt og nærmer sig kanten af huset, skal det vendes. Udskift skrabebladet, hvis det er beskadiget, eller hvis begge sider er slidte.
• Start/DDkasterdeflektoren, hvis den er tilstoppet.
• Hvis Produktet ikke bevæger sig fremad på grund af uforudsete omstændigheder, skal du slippe dewtilkoblingen med det samme eller sætte ON/OFF-nøglen i positionen "OFF".

Vedligeholdelse

Vedligeholdelsesskema

Vedligeholdelse Hver	dag 20 timer 50 timer 100 timer
Sørg for, at møtrikker og skruer er stram-mediated	X
Udfør en kontrol af motoroliestanden	X
Udskift olie31		XXXX
Sørg for, at der ik-ke er brændstof-ller olielækager	X
Fjern tilstopninger, fremmedlegemer i sneglen	X
Kontroller dæktrykket 32			X
Kontrollé og rengør tændrøret.33

Bemark: Det er ikke nødvendigt at tilføré fedt eller udføre,anden vedligeholdelse af gearkassen.

Sādan udføres et generelt eftersyn

• Sørg for, at alle mørtrkker og skruer på produit er spændt korrekt.

Sādan kontrolleres oliestanden

BEMAERK: Hvis olieniveaut er for lavt, kan det medfore motorskader. Kontroller oliestanden, for du starter produit.

1. Anbring Produktet på et plant underlag.
2. Afmonter olietankens dæksel, hvorpø oliepinden sidder.
3. Tör olien af oliepinden.
4. Stik oliepinden welt ned i olietanken for at få et korrekt billede af oliestanden.
5. Fjern oliepinden.
6. Kontroller oliestanden på malepinden.
7. Hvis oliestanden er lav, skal der afterfyldes med motorolie, og foretag derefter en kontrl af oliestanden ingen.

Sādan udskiftes motorolien

1. Lad motoren køre nogle minutter for at gøre olien varm. Varm olie er mere letflydende og tager flere urenheder med.

ADVARSEL: Motorolen er varm. Undga at fa brugt motorolie pa heden.

1. Anbring produkt et plant underlag.
2. Lad motoren kore, indtil den Iober tor for brandstof.
3. Fjern taendingsnoglen.
4. Sæt en beholder under olieaftapningsproppen.
5. Tag olieaftapningsproppen af, vip produktet, og tøm den brugte olie i beholderen. (Fig. 51)
6. Sætproduktet tilbage i driftspositionen.
7. Monter olieaftapningsproppen, og spænd den fast manuelt.
8. Fyld motoren med olie, se Sādan fyldes motoren med olie pá side 98

Sādan undersøger du tændrøret

BEMERK: Brug altid anbefalet tændrørstype. Forkert tendrørstype kan forarsage skader pa produktet.

• Undersog tændrøret, hvis motoren mangler kraft,\ 但是如果 starter nemt eller ikke fungerer korrekt i tomgangshastighed.
  Sadan mindsker du risikoen for uanskekt materiale pa tændrorets elektroder, falg disse instruktioner:

a) Sorg for, at omdrejningstallet i tomgang er indstillet korrekt.
b) Sorg for, at braendstoffypen er korrekt.
c) Sorg for, at luftfilteret er rent.

Hvis taendroret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstandener korrekt, se Tekniske data pa side 105. (Fig. 52)
- Udskift taendrøret, nar det er nødvendigt.

Sådan kontrolleres sneglene og skrabebladet

1. Før haver brug skal du kontrollere sneglene og skrabebladet for slitage.
2. Hvis kanten af skrabebladet er slidt, skal du vende det om. Hvis skrabebladet har skader aller er slidt pâ begge kanter, skal det udskiftes.
3. Hvis kanterne på sneglene er slidte, skal du kontakte en autoriseret forhandler for at udskifte dem.

Sādan justeres friktionspladerne.

Friktionspladerne forhindrer, at bunden af sneslyngen beskadiges. Juster friktionspladerne (A), när lasemøtrikken (B) er Iøs, aller friktionspladen ikke er i den rigtige afstand fra jorden. Justering er ikke ndvendig ved en normal installation.

1. Løsn læsemøtriken (B) ved hjælp af en 13 mm (1/2") aben topnøgle.
2. Flyt frictionspladerne (A) op ellerned.

a) På plane overflader skal afstanden melle skrabeblad og jord indstilles til 5-6 mm (0,2-0,25").
b) Pà ujævne overflader skal friktionspladerne (A) indstilles til en position, hvor skrabebladet er over toppen af jorden.

ADVARSEL: Sorg for, at grus og sten ikkekommen ind iproduktet. Genstande, der udslynges ved høj hastighed, kan forårsage skader.

1. Spaend lasemotrikken (B). (Fig. 53)

Sādan udskiftes sikkerhedsstiften

Sikkerhedsstiften beskytter Produktet mod skader. Den gär i stykker, hvis et fremmedlegemekommen ind i de bevægelige dele.

1. Hvis sikringsstiften gär i stykker, skal motoren standses.
2. Fastgor en ny sikringsstift (A) og en ny spændefjeder (B). (Fig. 54)

Sadan kontrolleres dækkene

• Hold dækkene fri for brændstof, olie og kemikalier for at forbhindre, at gummiet bliver beskadiget.
• Hold dækkene væk fra træstubbe, sten, spur, skarpe genstande og andre genstande, der kan beskadige dækkene.
• Oprethold korrekt dæktryk, se Tekniske data pa side 105.

Sådan renses en tilstoppet deflektor på udkastesliske

Fjern ikke tilstopninger i deflektoren på udkastesliskeen, for jegende handlinger er udført.

1. Slip snugletilkoblingen og drevtilkoblingen samtidigt.
2. Vent 10 sekunder for at sikre, at snuglene er stoppet.
3. Sluk for Produktet.
4. Brug rensevaerktojet (mindst 37 cm (15") langt, medfogler nogle modeller) for at fjerne tilstopninger.

ADVARSEL: Sæt ikke hænderne ind i deflektoren på udkastesliskeen eller i sneglespanden.

Sādan rengøres produktet

• Rengør plastdele med en ren og tør klud.
• Brug/DDHJgHehJHJyKsRnser til at rengre produktet.
• Sprøjt aldrig vand direkte på motoren.
• Brug en børste til at fjerne blade, græs og snavs.

Fejlfinding

Fejlfinding

Problem Mulig Årsag Løsning
Produkt er starter ikke Sikkerehodstændingsnøglen ikke isat. Sæt sikkerhedstandændingsnøglen i.
Produkt er løbet ør for brændstof. Fyld brændstofranken med nyt, rent benzin.
Tændingsnøglen er i positionen OFF. Tændingsnøglen i positionen ON.
Chokeren i positionen OFF (CLOSE). Sæt chokerei en i positionen ON(FULL, OPEN).
Spædepumpen er ikke trykkeket ned. Tryk på spædepumpen.
Motoren er druknet. Vent et par minutterør genstart,brug IKKE spædepumpen.Genstart motoren med fuld gas ogchokeren i positionen OFF (CLOSE).
Tændørsk tablet er ikke tilsluttet. Slut kablet tilændrøret.
Tændrøret er beskadiget. Udskiftændrøret.
Der er vand i brændstoffet, eller brændstoffet erfor gommelt.	Tøm brændstoffanken og karburato-ren. Fyld brændstoffanken med nyt, rent benzin.
Der er damp i brændstoffilførslen. Sørg for, at brændstoffilførslen er un-der brændstoffankens udløb. Brænd-stoffilførslen skal lobe konstant nedfra brændstoffanken til karburatoren.
Andre Årsager. Kontrollér omhyggeligt startprocedurerne i dettevejledning.
Brændstoffkontakten (hvis monteret) er i positio-nen CLOSE (slukket).	Drej brændstoffkontakten til positio-nen OPEN (ON).
Gashåndtaget i positionen STOP. Flyt gashåndtaget til positionenFAST.

Problem Mulig ørsag Løsning
Reduceret effekt Tændrørskablet er ikke tilsluttet. Slut kablet tilændrøret.
		Fjern isen og sneen på og omkring brændstofankens dæksel.
		Lyddæmperen er snavset eller tilstoppet. Rengørller udskift lyddæmperen.
		Forkert kabellængde. Justér kablet.
		Lyddæmperen er blokeret. Sørg for, at motoren er afkølet. Fjernblokeringen.
		Luftfindtaget på karburatoren er blokeret. Sørg for, at motoren er afkølet. Fjernblokeringen.
Motoren kører i tomgangeller kører ujævnt	Chokeren i positionen ON (FULL, OPEN). Sæt chokeren i positionen OFF(CLOSE).
	Brændstoftilførslen er tilstoppet. Rengørbrændstoftilførslen.
	Der er vand i brændstoffet, eller brændstoffet erfor gommelt.	Tøm brændstoffanken og karburato- ren. Fyld brændstoffanken med nyt, rent benzin.
	Karburatoren skal udskiftes. Kontakt et godkendt servicecenter.
	Remmen er overbelastet. Udskift sneglens kilere.
Kraftig vibration/händtagebevæger sig	Nogle dele er lõse. Sneglene er beskadigede. Spænd alle bolte, skruer og møtrik- ker. Udskift beskadigede dele. Hvis vibrationerne fortætter, skal du kon-takte et autoriseret serviceværksted.
	Handtagene er/DDre placeret korrekt. Sørg for, athandtagene er låst påplads.
	Møtrikkerne på justeringshändtaget er lõse. Spænd møtrikkerne, indtil händtagetføles fastgjort.
Snoarestarthändtaget ersvært at trække	Snorestarthändtag er frosset.	Træk langsom tål meget snor udaf starteren som muligt, og slip sno-restarthändtaget. Hvis motoren/DDre starter, skal du gentage procedurenller bruge den elektriske starter.
	Snoren støder sammen medkomponenter.	Startsnoren mål/DDre kabler og slanger.
Problem Mulig Års	ag Løsning
Tab af træk/nedsættelse af kørehastighed	Remmen glider. Justér kablet. Justér remmen.
	Remmen er slidt. Kontrollér/udskift remmen.
Tab af sneudkast eller nedsættelse af sneudkast	Remmen sikker ikke på remskiven. Kontrollér/gen monter remmen.
	Udkasterdeflektoren er tilstoppet. Rengør udkaste deflektoren.
	Fremmedlegemer tilstopper sneglene. Fjern snav	søller fremmedlegemer fra sneglene.
	Sikkerhedsstiften er knækket. Udskift den ødelagte sikkerhedsstift.
	Sne og is ophobes mellem sporkomponenterne.	Fjern ophobing af sne og is fra spor-komponenterne.
	Friktionsdrivhjulet er slidt. Kontakt et godkendt servicecenter.
Fejl på sneglerotationen after at handtaget slippes	Drivremmen er ikke justeret. Justér drivremmen
	Tømningsdeflektoren er ikke justeret. Justér tømningsdeflektoren.
Lysene er ikkeændte (hvis monteret)	Motoren kører ikke. Start motoren.
	Kabelforbindelsen er løs. Kontrollér kabelforbindelse serne til motoren og lysene.
	LED-lyset er brændt sammen. Udskift LED-lysmodulet. Enkelte LED-lys kan ikke udskiftes.
Udkasterrøret er vanske-ligt at flytte	Der er snavs i udkasterrørmekanismen. Rengør de indvendige dele af udka-sterrørmekanismen.
	Kablerne er bøjede eller beskadigede.	Sørg for, at kablerne ikke er bøjede. Udskift kabler, der er beskadigede.
Produkt drejer til den ene side	Dæktrykkej	Justér dæktrykkej
	Produktet kører kun med et hjul.	Kontrollér dækkets låsestift.
	Ujævn slædejustering.	Justér glidepladerne og slæden.
	Ujævn justering af glidepladerne.	Justér glidepladerne og slæden.

Transport, opbevaring og bortskaffelse

• Ved opbevaring og transport afproduktet og brændstoffet, skal du sorge for, at der ikke er utæheder eller dampe. Gnister eller äben ild, f.eks. fra elektriske encheder eller kedler, kan starte en brand.
• Brug altid godkendte beholderere til opbevaring og transport af brændstof.
• Tøm brændstoftanken, inden du stiller Produktet væk i en Laengereperiode.

• Hvis karburatoren har en drænprop, skal du tomme karburatoren for brændstof, ffor du stillerprodukter til opbevaring i længere tid.

• Fastgør Produktet sikkert under transport for at undgå skader og uheld.

• Opbevar Produktet i et aflast omrade utilgaardeligt for børn eller personer, som ikke er godkendt.
  Opbevarproduktetpæetortogfrostfritsted.

Bortskaffelse

Overhold de lokale krav og gaeldende regler.
- Bortskaf alle kemikalier, som f.eks. motorolie ellbrændstof, hos et servicecenter aller en lokalmiljostation.
- Bortskaf produitet på et godkendt bortskaffelsested, eller send det til Husqvarna mhp. bortskaffelse.

Tekniske data

Tekniske data

	ST 124
Dimensioner
Vægt, med tomme tanke, kg 76
Maks. driftsdæktryk, PSI 20
Indsugningshøjde, cm 53,3
Arbejdsbredde, cm 61
Motor
Mærke Husqvarna
Nominel motoreffekt, kW 4,3
Cylindervolumen, cc 212
Brændstoftype Almindelig blyfri (maks. 10 % etha-nol)
Brændstofkapacitet, gal/l 0,58/2,2
Olietype (API SJ-SN) SAE 5W30 (under 0 °C (32 °F))
Oliekapacitet fl. oz./l 20/0,6
Elektrisk system
Tændrør F7RTC
Tændrørs elektrodeafstand, (in/mm) 0,027-0,031 / 0,7-0,8
Støjemissioner 34
Lydeffektniveau, mål't dB(A) 100
Lydeffektniveau, garantet LWA dB(A) 102
Lydniveauer 35
Lydtryknifeu ved brugerens øre, mål't Lp, dB(A) 86
Vibrationsniveauuer, \( a_{hveq} \)\( ^{36} \)
Vibrationsniveauu på händtaget, venstre/højre 4,15/4,08

Overensstemmelseserklaering

EU-overensstemmelseserklaerig

Vi, Husqvarna AB, SE 561 82 Husqvarna, SVERIGE, erklærer under eget ansvar, at det repraesenterede produit:

Beskrivelse Sneslynge
Varemærke	Husqvarna
Platform / type / model	ST 124
Batch Serienumre fra 2020 og fremerefter

I overensstemmelse med direktiv 2000/14/EF, bilag V, er de erklarede lydværider angivet i afsnitet om tekniske data iijke manual og i den underskrevne EU-overensstemmelseserklaring.

Den leverede sneslynge stemmer overens med det ekemplar, der har gennemgagetypegodkendelsen.

Pá vegne af Husqvarna AB, SE 561 82 Huskvarna, SVERIGE, 2020-02-07

Claes Losdal

Ansvarlig for teknik dokumentation

Symboler på produitet

Merk: Hvis etikettene på produit er skadet, kontakter du distributoren for a erstatte dem.

Vi er ikke ansvarlige for skader på produitet vart hvis:

• Produktet er reparert på feil måte.
• Produktet er reparent med deler som/DDke kommt fra produsenten aller som/DDke er godkjent av produsenten.
• Produktet har et tilbehør som ikkekommen fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke repariert på et godkjent服务水平enter eller av en godkjent aktør.

Sikkerhet

Slik tommer du en tilstoppet utkastsjakt

Sikkerhetsutstyr på produit

Pass pà at du regelmessig utfører vedlikehold av produitet.

Levetiden tilproduktet ±b ker.
- Risikoen for ulykker reduseres.

• Ikke bruk et produit med skadet verneutstyr. Hvis produits er skadet, ma du kontakte et godkjent servicesenter.

Lyddemper

Lyddemperen begrunser stynivæt og sender avgassene bort fraBrukeren.

Ikke bruk produktet hvis lyddemperen mangler erer skadet. En defekt lyddemper oker lydnivaet ogbrannfaren.

ADVARSEL: Les og forsta kapittelet om sikkerhet for du monterer produktet.

Slik monterer du handtakene

1. Skru ut de 4 M8x25-flensboltene (A) fra maskinhuset.

2. Bruk de 4 M8x25-flensboltene (A), de 4 fjærskivene (B) og de 4 flate skivene (C).

3. Monter det nedre handetak (D) i de 2 hullene pahver side av maskinhuset. (Fig. 26)

4. Bruk de 3 M8x50-laseboltene for handtaket (A), de 3 skivene (B), de 3 skruknottene (C) og de 3 lase mutterne (D).
5. Monter det øvre handtaket med kontrollpanel (E) p a det nedre handtaket. (Fig. 27)

Montere sjaktdeflektoren

1. Fjern rotatorskiven (B) og de 6 sekskanteledflensboltene (D) fra maskinhuset.

2. Monter rotatorskiven (B) og sjaktdeflektoren (A) pa sjaktsokkelen ved a bruke de 3 posisjonsstykkene (C).

3. Bruk 6 sekskante de flensbolter (D) og 6 lase muttere (E) for a lase posisjonsstykkene (C). (Fig. 28)

Slik monterer du sjaktrotatoren

1. Monter den fremre enden av sjaktrotatoren.
2. Monter plastforgen (B) pa den fremre enden av sjaktrotatoren.
3. Fest sjaktotatoren med 1 flatt avstandsstykke (A) og 1 fjæpinne (C). (Fig. 29)
4. Monter den bakre enden av sjaktrotatoren.
5. Bruk 1 lasemutter M8 (A), 1 laseskruknott i plast (B), 2 krumme skiver (C) og 1 skruholder (D) for a montere sjaktrotatoren.
6. Bruk 1 sekskantmutter M8 (E) til à feste sjaktrotatoren (F) i hullene på handtaket. (Fig. 30)

Slik monterer du kontrollstaget for kjorehastighet

Slik monterer du mateskrue- og girinnkoblingskabelen

Slik starter du motoren med elektrisk start

ADVARSEL: Produktet har en elektrisk starter på 230 volt AC. Ikke bruk den elektriske starteren hvis boligen din ikke har et forskriftsmessig jordet system på 230 volt AC. Det kan forekomme alvorlig personskade eller skade på produit. Den elektriske starteren er utstyrt med en trepolet kontakt som tilsluttes 230 volt AC. Kontroller at boligen har et forskriftsmessig jordet system på 230 volt AC. Hvis du er usikker, kan du spørre en elektriker.

Merk: Bruk en skjeteledning som er anbefalt for utendørs bruk, som har en ledningsdimensjon på minst 16 AWG (1,5mm^2) , og som ikke er lengre enn 15m .

Slik fär du et godt resultat

• Du mä alltid kjore motoren på full gass eller nesten full gass.
• Tilpass alltid hastigheten til produit etter snøforholdene, og juster hastigheten med spaken for turtallsregulering. Kontroller at produit freser snøen jevnt.
  Det er enklere og mer effektiv a fjerne snø umiddelbart etter at den faller.

• Alltid fres snø med vinden nár det er mulig.

• Hev glideplatene opptil 5-6 mm (0,2-0,25 tommer) over bakken på en flat overflate som en asfaltvei.

• Skraperstangen kan reverseres. När den blir slitt ned nesten til kanten av huset, reverserer du den. Skift ut skraperstangen hvis den er skadet, uller hvis begge sidene er slitt.
• Ikke bruk sjaktdeflektoren hvis den er tilstoppet.
• Hvis Produktet ikke går fremover på grunn av uforutsette omstendigheter, slipper du girinnkoblingen umiddelbart eller beveger PÅ/AV-nøkkelen til posisjonen OFF (AV).

Vedlikehold

Vedlikeholdsskjema

• Sørg for at alle mutre og skruer på produitet er trukket til ordentlich.

Slik kontrollerer du oljenivået

OBS: For lavt oljenivå kan forårsake alvorlige motorskader. Kontroller oljenivæt før du starterproduktet.

1. Sett produktet pa et flatt underlag.
2. Ta av oljetanklokket med den medfolgende peilepinnen.
3. Fjern gjenvaerende olje fra peilepinnen.
4. Sett peilepinnen helt ned i oljetanken for a gi et korrekt bilde av oljenivaet.
5. Fjern peilepinnen.
6. Kontroller oljenivæt på peilepinnen.
7. Hvis oljenivaet er lavt, fyller du pa motorolje og utfører en ny kontroll av oljenivaet.

Slik skifter du motorolje

• Hvis tennpluggen er skitten, ma du rengjore den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data pa side 293. (Fig. 52)
• Skift pennpluggen nár det er nødvendig.

Slik inspiserer du mateskruene og skraperstangen

1. Før haver bruk ma du inspisere mateskruene og skraperstangen for slitasje.
2. Hvis kanten på skrapestangen er slitt, tar du skraperstangen bak fram. Hvis skraperstangen har skader eller er slitt på begge endene, mä du bytte den ut.
3. Hvis kantene på mateskruene er slitt, ma du kontakte et autorisert servicesenter for a bytte dem ut.

Slik justerer du glideplatene

Glideplatene forhindrer skade pa bunnen av snofreseren. Juster glideplatene (A) nar lase mutteren

1. Løsne læsemutteren (B) med en Åpen skrunøkkel pa 13 mm (1/2 tommer.).
2. Flytt glideplatene (A) opp ell erned.

a) På plane overflater angir du avstanden mellom skraperstangen og bakken til 5-6 mm (0,2-0,25 tommer).
b) Pä ujevne overflater, setter du glideplatene (A) i en posisjon hvor skrapestangen er over øverste punktet pa bakken.

ADVARSEL: Du ma ikke stikke hendene inn i utkastersjaktdeflektoren aller i mateskrueskuffen.

• Ikke spyl vann direkte på motoren.
• Bruk en børste for à fjerne lôv, gress og smuss.

fullstendig overholder følgende EU-direktiver og -forskrifter:

Den medfolgende snfreseren er i samsvar med det eksemplaret som undergok undersokelsen.

Symboler på Produkten

(Fig. 25) Denna produit überensstämmer med gällande brittiska direktiv.
