NAVODILA ZA UPORABO ST 124 HUSQVARNA

• Nemojte liti vodu izravno na motor.

• Očistite plastične delove čistom i suvom krpom.

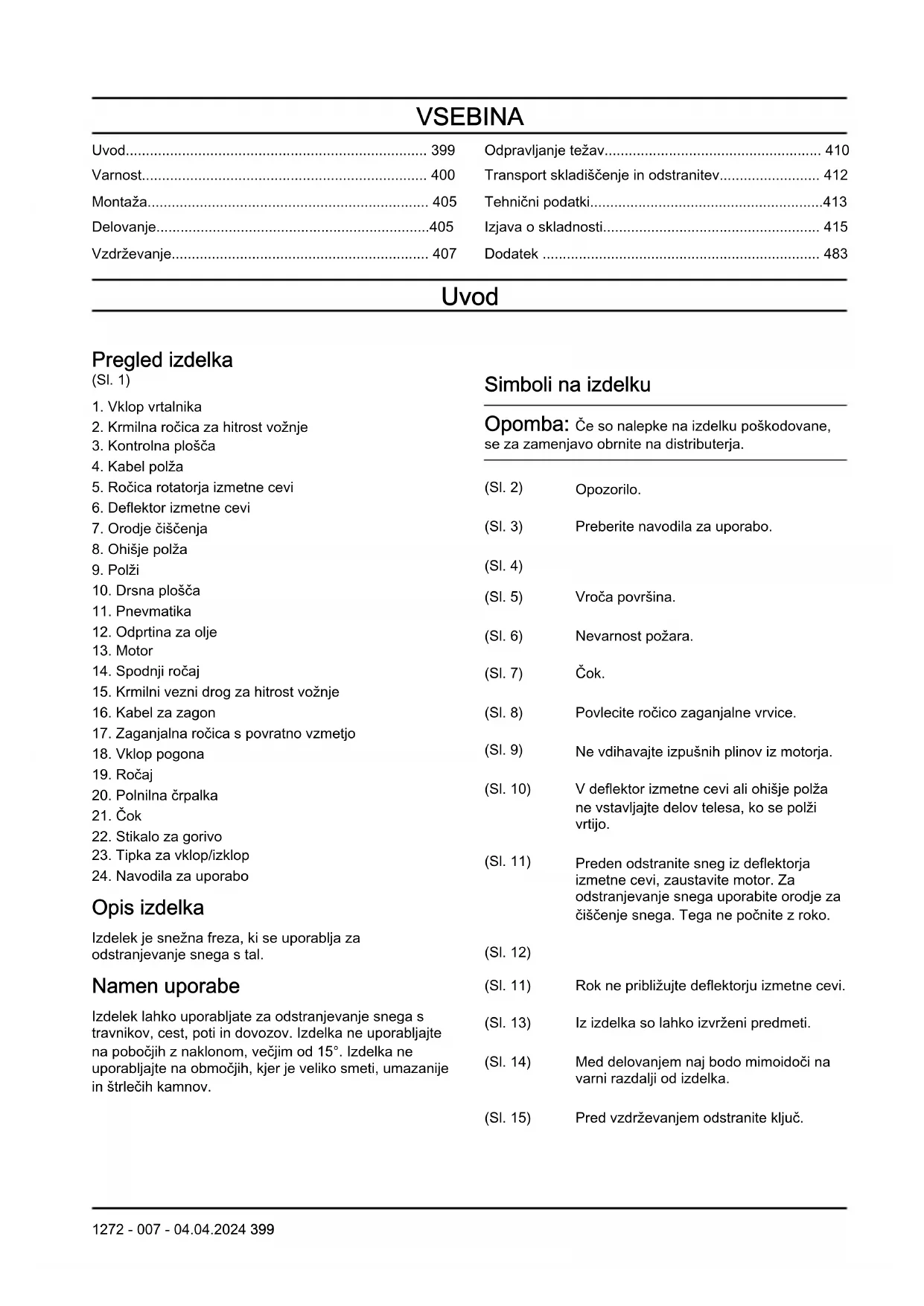

2. Krmilna ročica za hitrost vožnje

12. Odprtina za olje

15. Krmilni vezni drog za hitrost vožnje

17. Zaganjalna ročica s povratno vzmetjo

20. Polnilna črpalka

24. Navodila za uporabo

Opis izdelka Izdelek je snežna freza, ki se uporablja za odstranjevanje snega s tal. Namen uporabe Izdelek lahko uporabljate za odstranjevanje snega s travnikov, cest, poti in dovozov. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°. Izdelka ne uporabljajte na območjih, kjer je veliko smeti, umazanije in štrlečih kamnov. Simboli na izdelku Opomba: Če so nalepke na izdelku poškodovane, se za zamenjavo obrnite na distributerja. (Sl. 2) Opozorilo. (Sl. 3) Preberite navodila za uporabo. (Sl. 4) (Sl. 5) Vroča površina. (Sl. 6) Nevarnost požara. (Sl. 7) Čok. (Sl. 8) Povlecite ročico zaganjalne vrvice. (Sl. 9) Ne vdihavajte izpušnih plinov iz motorja. (Sl. 10) V deflektor izmetne cevi ali ohišje polža ne vstavljajte delov telesa, ko se polži vrtijo. (Sl. 11) Preden odstranite sneg iz deflektorja izmetne cevi, zaustavite motor. Za odstranjevanje snega uporabite orodje za čiščenje snega. Tega ne počnite z roko. (Sl. 12) (Sl. 11) Rok ne približujte deflektorju izmetne cevi. (Sl. 13) Iz izdelka so lahko izvrženi predmeti. (Sl. 14) Med delovanjem naj bodo mimoidoči na varni razdalji od izdelka. (Sl. 15) Pred vzdrževanjem odstranite ključ. 1272 - 007 - 04.04.2024 399(Sl. 16) Tipko za vklop/izklop potisnite v položaj za vklop (RUN). (Sl. 17) Glavno za gorivo obrnite v položaj za vklop (ON). (Sl. 18) Potisnite črpalko za gorivo. (Sl. 19) Nevarnost padca. (Sl. 20) Počasno pomikanje vzvratno. (Sl. 21) Uporabljajte odobrene zaščitne rokavice. (Sl. 22) Uporabljajte zaščitno čelado. Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito oči. (Sl. 23) Nivo emisije hrupa v okolje je skladen z Evropsko direktivo2000/14/ES in zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Podatke o emisijah hrupa najdete na oznaki stroja in v poglavju Tehnični podatki. (Sl. 24) Izdelek je v skladu z veljavnimi direktivami ES. (Sl. 25) Izdelek je v skladu z veljavnimi direktivami ZK. Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge. Stopnja emisij Euro V OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka. Proizvajalec Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna Škoda izdelka Za škodo na izdelku ne odgovarjamo, če:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu. Varnost Varnostne definicije Spodnje definicije označujejo stopnjo resnosti posameznih opozorilnih besed. OPOZORILO: Poškodbe oseb. POZOR: Poškodbe izdelka. Opomba: Te informacije olajšajo uporabo izdelka. Varni načini uporabe samohodnih snežnih frez Splošno Ta stroj lahko odreže roke ali noge in sproži izmet predmetov. Nespoštovanje naslednjih navodil za varno delo lahko povzroči hude poškodbe. Usposabljanje

• Pred uporabo te naprave preberite, razumite in upoštevajte vsa navodila in priročnik(e). Temeljito se seznanite z vsemi krmilnimi elementi in s pravilno uporabo stroja. Naučite se hitrega zaustavljanja naprave in hitrega izklopa krmilnih ročic.

• Otrokom nikoli ne dovolite, da upravljajo stroj. Nikoli ne dovolite, da bi odrasle osebe delale s strojem brez ustreznih navodil.

• Poskrbite, da na delovnem prostoru ni drugih oseb, še posebej ne majhnih otrok.

• Premikajte se previdno, da vam ne spodrsne in da ne padete, še posebej, ko stroj premikate vzvratno. Priprava

• Skrbno preglejte površino, na kateri boste uporabljali stroj. Odstranite vse predpražnike, sani, deske, kable in druge predmete.

• Pred zagonom motorja sprostite vse sklopke in prestavite menjalnik v prosti tek.

• Ob uporabi stroja vedno nosite ustrezna zimska oblačila. Ne oblačite si ohlapnih oblačil, ki bi jih 400 1272 - 007 - 04.04.2024lahko zgrabili premikajoči se deli. Obujte si obutev z dobrim oprijemom na spolzkih površinah.

• Med uporabo naprave, med izvajanjem nastavitev in med popravljanjem vedno nosite varovalna očala ali zaščito za oči. Tako zaščitite oči pred predmeti, ki lahko priletijo iz naprave.

• Z gorivom ravnajte previdno, saj je zelo lahko vnetljivo.

• Uporabljajte ustrezno (odobreno) posodo za gorivo.

• Nikoli ne dolivajte goriva, ko motor teče oz. ko je motor vroč.

• Če je to praktično, odstranite opremo z bencinskim motorjem s tovornjaka in dolijte gorivo, ko je na tleh. Če to ni mogoče, je bolje, da napravo napolnite na prikolici s prenosno posodo, kot da jo polnite neposredno s dolivno pištolo črpalke.

• Dolivno grlo naj bo ves čas v stiku z robom odprtine posode za gorivo, vse dokler dolivanje ni končano. Ne uporabljajte sistema za zaklepanje in odklepanje ročke za dolivanje goriva.

• Pri vseh enotah z električnimi motorji za zagon uporabljajte samo podaljševalne kable in vtičnice, ki jih navaja proizvajalec.

• Za čiščenje gramozne površine ali površine s peščenim nasutjem nastavite višino ohišja kolektorja.

• Nikoli ne poizkušajte kakorkoli spreminjati nastavitev medtem, ko motor teče (razen, kadar to posebej priporoča proizvajalec). Delovanje

• Ne segajte z rokami ali nogami v bližino ali pod vrteče se dele. Zagotovite, da se v bližini izmetne odprtine nikoli nihče ne zadržuje.

• Posebej bodite pozorni pri odmetavanju na oz. pri prečkanju z gramozom posutih dovoznih poti ali stez. Bodite pozorni na prikrite nevarnosti ali delovanje v bližini javnih cest.

• Ko naletite na tujek, ustavite motor, odstranite kabel s svečke, odklopite napajalni kabel elektromotorjev in skrbno preglejte snežno frezo, če je poškodovana. Če najdete kakršnokoli poškodbo, jo popravite pred ponovnim zagonom in nadaljnjo uporabo snežne freze.

• Če se začne stroj neobičajno tresti, izklopite motor in nemudoma poiščite vzrok. Tresenje običajno opozarja na težave.

• Motor zaustavite, kadar koli zapustite delovno mesto, pred čiščenjem ohišja kolektorja/impelerja ali izmetne cevi, pred kakršnim koli popravilom ali spremembo nastavitev oz. pregledom.

• Motorja ne zaganjajte v zaprtih prostorih, razen ob zagonu in za prevažanje snežne freze v stavbo ali iz nje. Odprite vrata stavbe, saj so izpušni plini nevarni.

• Pri delu na nagibih bodite izjemno previdni.

• Stroja ne uporabljajte brez nameščenih in delujočih ustreznih varoval in drugih varnostnih naprav.

• Izmeta nikoli ne usmerjajte proti ljudem ali v smeri, kjer bi lahko nastala škoda. Poskrbite, da v bližini ni otrok in drugih oseb.

• Ne preobremenjujte naprave s prehitrim odmetavanjem snega.

• Nikoli ne premikajte naprave z veliko hitrostjo na spolzkih površinah. Pri vzvratnem gibanju glejte za hrbet in bodite še posebej pozorni.

• Ko stroj prevažate ali ko ni v uporabi, izklopite pogon kolektorja/impelerja.

• Uporabljajte samo priključke in dodatno opremo, ki jih je odobril proizvajalec stroja (kot so uteži za kolesa, protiuteži ali kabine).

• Stroja nikoli ne uporabljajte v slabi vidljivosti ali ob šibki svetlobi. Poskrbite, da vam ne drsi in trdno držite ročaje. Hodite, nikoli ne tecite.

• Nikoli se ne dotikajte vročega motorja ali vročega dušilnika hrupa. Čiščenje zamašene izmetne cevi

• Dotik vrtečih se rezil impelerja v izmetni cevi z roko je najpogostejši vzrok poškodb, povezanih z delom s snežnimi frezami. Izmetnega lijaka nikoli ne čistite z roko.

• Postopek čiščenja izmetnega lijaka:

3. Čiščenje vedno izvajajte z orodjem, nikoli z

rokami. Vzdrževanje in skladiščenje

• Če snežne freze ne nameravati uporabljati dlje časa, vedno glejte priročnik z navodili glede pomembnih podrobnosti.

• Po potrebi vzdržujte in zamenjajte varnostne nalepke. 1272 - 007 - 04.04.2024 401• Po odmetavanju snega naj stroj še nekaj minut deluje, da preprečite zmrzovanje kolektorja/ impelerja.

• Pred čiščenjem, popravljanjem ali pregledovanjem snežne freze snega zaustavite motor in se prepričajte, da so se zaustavili tudi kolektor/impeler in vsi drugi premikajoči se deli. Odklopite kabel vžigalne svečke in ga odmaknite stran od svečke, da preprečite morebiten nenameren zagon motorja. Splošna varnostna navodila

• Izdelek uporabljajte pravilno. Če izdelka ne uporabljate pravilno, lahko pride do poškodb ali smrti. Izdelek uporabljajte samo za opravila, ki so navedena v tem priročniku. Izdelka ne uporabljajte za druga opravila.

• Sledite navodilom v tem priročniku. Upoštevajte varnostne simbole in navodila. Če uporabnik ne upošteva navodil in simbolov, lahko pride do poškodb ali smrti.

• Priročnika ne zavrzite. Sledite navodilom pri sestavljanju, uporabi in vzdrževanju izdelka v brezhibnem stanju. Navodila uporabljajte za pravilno namestitev priključkov in dodatne opreme. Uporabljajte samo odobrene priključke in dodatno opremo.

• Ne uporabljajte poškodovanega izdelka. Sledite urniku vzdrževanja. Izvajajte samo postopke vzdrževanja, za katere ta priročnik vsebuje navodila. Vse druge postopke vzdrževanja mora izvesti pooblaščen servisni center.

• Ta priročnik ne more vsebovati vseh okoliščin, do katerih lahko pride pri uporabi izdelka. Bodite previdni in ravnajte razumno. Če niste prepričani glede določenih okoliščin, izdelka ne uporabljajte oziroma na izdelku ne izvajajte postopkov vzdrževanja. Za informacije se obrnite na strokovnjaka za izdelek, prodajalca, pooblaščeno servisno delavnico ali servisni center.

• Pred sestavljanjem, skladiščenjem in vzdrževanjem izdelka odklopite kabel vžigalne svečke.

• Izdelka ne uporabljajte, če so se spremenile njegove originalne specifikacije. Ne spreminjajte delov izdelka brez vnaprejšnje odobritve proizvajalca izdelka. Uporabljajte samo dele, ki jih je odobril proizvajalec. Zaradi neustreznega vzdrževanja lahko pride do poškodb ali smrti.

• Ne vdihavajte plinov iz motorja. Dolgotrajno vdihavanje izpušnih plinov motorja je zdravju nevarno.

• Izdelka nikoli ne zaganjajte v zaprtih prostorih ali v bližini vnetljivih materialov. Izpušni plini so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.

• Pri uporabi tega izdelka motor ustvari elektromagnetno polje. Elektromagnetno polje lahko poškoduje medicinske vsadke. Pred uporabo izdelka se posvetujte z zdravnikom in proizvajalcem medicinskih vsadkov.

• Izdelka ne smejo uporabljati otroci. Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.

• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih morate nenehno nadzorovati. Vedno mora biti prisotna odgovorna odrasla oseba.

• Izdelek zaklenite na mesto, kamor otroci in nepooblaščene osebe nimajo dostopa.

• Izdelek lahko povzroči izmet predmetov, zaradi česar lahko pride do poškodb. Upoštevajte varnostna navodila, da zmanjšate nevarnost poškodb ali smrti.

• Ko je motor vklopljen, se ne oddaljujte od izdelka.

• Za morebitne nesreče je odgovoren uporabnik izdelka.

• Pred in med vzvratno hojo vedno glejte nazaj in navzdol, če so prisotni majhni otroci, živali ali druge nevarnosti, zaradi katerih lahko padete.

• Ravnajte v skladu z nacionalno ali lokalno zakonodajo. Ta lahko v določenih primerih prepreči ali omeji uporabo izdelka. Usposabljanje

• Pred uporabo te naprave preberite, razumite in upoštevajte vsa navodila in priročnik(e). Dodobra se spoznajte z vsemi krmilnimi ročicami in s pravilno uporabo opreme. Naučite se hitrega zaustavljanja naprave in hitrega izklopa krmilnih ročic.

• Nikoli ne dovolite otrokom, da bi uporabljali napravo. Nikoli ne dovolite, da bi z napravo delale odrasle osebe brez ustreznih navodil.

• Poskrbite, da na delovnem prostoru ni drugih oseb, še posebej ne majhnih otrok.

• Premikajte se previdno, da vam ne spodrsne in da ne padete, še posebej, ko se premikate vzvratno. Varnostna navodila za uporabo

• Ne segajte z rokami ali nogami v bližino ali pod vrteče se dele. Zagotovite, da se v bližini izmetne odprtine nikoli nihče ne zadržuje.

• Posebej bodite pozorni pri odmetavanju na oz. pri prečkanju z gramozom posutih poti, stez ali cest. Vedno ostanite pozorni na skrite nevarnosti in na promet.

• Ko naletite na tujek, ustavite motor, odstranite kabel s svečke, odklopite napajalni kabel elektomotorjev in skrbno preglejte izdelek, če je poškodovan. Če najdete kakršnokoli poškodbo, jo popravite pred ponovnim zagonom in nadaljnjo uporabo izdelka.

1272 - 007 - 04.04.2024• Če se začne izdelek neobičajno tresti, izklopite motor in nemudoma poiščite vzrok. Tresenje običajno opozarja na težave.

• Kadarkoli zapustite delovni položaj, pred odmaševanjem ohišja vrtalnika ali deflektorja izmetne odprtine in pred popravili, nastavljanjem ali pregledi ustavite motor.

• Pred čiščenjem, popravljanjem ali pregledovanjem izdelka ustavite motor in se prepričajte, da so se vrtalniki in vsi premikajoči se deli ustavili. Odklopite kabel vžigalne svečke in ga odmaknite stran od svečke, da preprečite morebiten nenameren zagon motorja.

• Motorja ne uporabljajte v notranjih prostorih, razen ko ga zaženete in za prevoz izdelka v stavbo ali iz nje. Odprite vrata stavbe, saj so izpušni plini nevarni.

• Pri delu na nagibih bodite izjemno previdni.

• Izdelka ne uporabljajte brez nameščenih in delujočih ustreznih varoval in drugih varnostnih naprav.

• Deflektorja izmetne odprtine nikoli ne usmerjajte proti ljudem ali v smeri, kjer bi lahko nastala materialna škoda. Poskrbite, da v bližini ni otrok in drugih oseb.

• Ne preobremenjujte izdelka s prehitrim odmetavanjem snega.

• Izdelka nikoli ne uporabljajte z veliko hitrostjo na spolzkih površinah. Pri vzvratnem gibanju glejte za hrbet in bodite še posebej pozorni.

• Ko izdelek prevažate ali ko ni v uporabi, izklopite pogon vrtalnikov.

• Uporabljajte samo priključke in dodatno opremo, ki jih je odobril proizvajalec izdelka (kot so uteži za kolesa, protiuteži ali kabine).

• Izdelka ne uporabljajte v slabi vidljivosti ali ob šibki svetlobi. Poskrbite, da vam ne drsi in trdno držite ročaje. Hodite, nikoli ne tecite.

• Nikoli se ne dotikajte vročega motorja ali vročega dušilnika hrupa. Varnost delovnega področja

• Skrbno preglejte površino, na kateri boste uporabljali napravo. Odstranite vse predpražnike, sani, deske, kable in druge predmete.

• Pred zagonom motorja sprostite vse sklopke in prestavite menjalnik v prosti tek.

• Ob uporabi izdelka vedno nosite ustrezna zimska oblačila. Ne oblačite si ohlapnih oblačil, ki bi jih lahko zgrabili premikajoči se deli. Obujte si obutev z dobrim oprijemom na spolzkih površinah.

• Z gorivom ravnajte previdno, saj je zelo lahko vnetljivo.

• Uporabljajte ustrezno (odobreno) posodo za gorivo.

• Nikoli ne dolivajte goriva, ko motor teče oz. ko je motor vroč.

• Če je to praktično, odstranite opremo z bencinskim motorjem s tovornjaka in dolijte gorivo, ko je na tleh. Če to ni mogoče, je bolje, da napravo napolnite na prikolici s prenosno posodo, kot da jo polnite neposredno s dolivno pištolo črpalke.

• Dolivno grlo naj bo ves čas v stiku z robom odprtine posode za gorivo, vse dokler dolivanje ni končano. Ne uporabljajte sistema za zaklepanje in odklepanje ročke za dolivanje goriva.

• Pri vseh napravah z električnimi pogonskimi motorji ali električnim motorjem za zagon uporabljajte samo podaljševalne kable in vtičnice, ki jih navaja proizvajalec.

• Med uporabo naprave, med izvajanjem nastavitev in med popravljanjem vedno nosite varovalna očala ali zaščito za oči. Tako zaščitite oči pred predmeti, ki lahko priletijo iz naprave. Osebna zaščitna oprema Pri uporabi izdelka vedno uporabljajte ustrezno osebno zaščitno opremo. To vključuje najmanj trpežno obutev, zaščito za oči in zaščito za sluh. Osebna zaščitna oprema ne izključuje nevarnosti poškodb, vendar v primeru nesreče omili posledice.

• Med uporabo izdelka ali med izvajanjem vzdrževanja ali popravil vedno nosite varnostna očala ali zaščito za oči.

• Med uporabo izdelka vedno nosite ustrezna zimska oblačila.

• Med uporabo izdelka vedno uporabljajte trpežno obutev, ki ne drsi, s podporo za gležnje.

• Ne nosite ohlapnih oblačil, ki se lahko ujamejo v premične dele.

• Po potrebi uporabljajte odobrene zaščitne rokavice. Na primer med nameščanjem, pregledovanjem ali čiščenjem rezila.

• Pri uporabi izdelka vedno uporabljajte odobreno zaščito za sluh. Dolgotrajen hrup lahko povzroči izgubo sluha. Varnostne naprave na izdelku

• Izdelek morate redno vzdrževati. 1272 - 007 - 04.04.2024 403• Življenjska doba izdelka se podaljša.

• Nevarnost nesreč se zmanjša. Pooblaščeni prodajalec ali pooblaščeni servisni center naj izdelek redno pregleduje in izvaja nastavitve ter popravila.

• Izdelka ne uporabljajte s poškodovano zaščitno opremo. Če je izdelek poškodovan, se obrnite na pooblaščen servisni center. Dušilnik Dušilnik zmanjšuje raven hrupa na najnižjo možno raven in odvaja izpušne pline stran od uporabnika. Izdelka ne uporabljajte, če dušilnik ni nameščen ali je poškodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara. OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar. Varnost pri delu z gorivom OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.

• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.

• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.

• V bližini goriva ali motorja ne kadite.

• Vročih predmetov ne postavljajte v bližino goriva ali motorja.

• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.

• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.

• Rezervoar za gorivo ne napolnite do konca. Gorivo se razširi zaradi vročine. Pustite prazen prostor na vrhu rezervoarja za gorivo. Opozorilo glede kemikalij OPOZORILO: Emisije motorja iz tega izdelka vsebujejo kemikalije, za katere je v zvezni državi Kalifornija znano, da povzročajo raka, okvare ploda ali druge reproduktivne poškodbe. Za več informacij obiščite www.P65Warnings.ca.gov. Varnostna navodila za vzdrževanje OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini iz motorja vsebujejo ogljikov monoksid, ki je strupen in zelo nevaren plin brez vonja. Motorja ne vklopite v zaprtih prostorih.

• Preden začnete z vzdrževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel.

• Pri vzdrževanju rezil uporabite zaščitne rokavice. Rezila so izjemno ostra, zato lahko hitro pride do ureznin.

• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poškodbam ali celo v smrt. Ne spreminjajte izdelka. Vedno uporabljajte samo dodatke, ki jih je odobril proizvajalec.

• Če izdelka ne vzdržujete pravilno in redno, se poveča nevarnost poškodb osebam in izdelku.

• Vzdrževalna dela opravite tako, kot je navedeno v teh navodilih za uporabo. Vsakršno drugačno vzdrževanje mora opraviti osebje pooblaščene servisne delavnice.

• Redno dovolite osebju pooblaščene servisne delavnice izvajati vzdrževalna dela.

1272 - 007 - 04.04.2024Montaža OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti. Namestitev ročajev

1. Iz ohišja odstranite 4 prirobnične vijake M8x25 (A).

3. Spodnji del ročaja (D) vstavite v 2 odprtini na vsaki

strani ohišja. (Sl. 26)

4. Uporabite 3 zaklepne vijake ročaja M8x50 (A), 3

podložke (B), 3 gumbe za pritrditev ročaja (C) in 3 zaklepne matice (D).

5. Zgornji del ročaja s kontrolno ploščo (E) namestite

na spodnji del ročaja. (Sl. 27) Namestitev deflektorja izmetne cevi

1. Z ohišja odstranite disk rotacijske glave (B) in 6

šestkotnih prirobničnih vijakov (D).

3. Uporabite 6 šestkotnih prirobničnih vijakov (D) in 6

zaklepnih matic (E), da zaklenete omejevalne bloke (C). (Sl. 28) Namestitev ročice rotatorja izmetne cevi

1. Sestavite sprednji del ročice rotatorja izmetne cevi.

2. Namestite plastično pušo (B) na sprednji konec

5. Za sestavljanje ročice rotatorja izmetne cevi

uporabite 1 zaklepno matico M8 (A), 1 plastični gumb za učvrstitev ročaja (B), 2 zaviti podložki (C) in 1 dolgi vijak z držalom (D).

6. Uporabite 1 šestkotno matico M8 (E), da pritrdite

ročico rotatorja izmetne cevi (F) v odprtine ročaja. (Sl. 30) Sestavljanje krmilnega veznega droga za hitrost vožnje

1. Namestite dolg upognjen konec krmilnega veznega

droga za hitrost vožnje (A) na kontrolno ploščo in jo pritrdite z 1 vzmetjo (B), 1 ravno podložko (C) in 1 zatičem (D). (Sl. 31)

2. Potegnite navzgor povezovalno ploščico menjalnika

(B) in namestite kratek upognjen konec krmilnega veznega droga za hitrost vožnje (A). Krmilni vezni drog za hitrost vožnje (A) pritrdite z 1 ravno podložko (C) in 1 zatičem (D). (Sl. 32)

• Druge osebe in živali morajo biti zunaj delovnega območja.

• Izvajajte vsakodnevno vzdrževanje. Glejte Urnik vzdrževanja na strani 407

merilno palico. Za lokacijo merilne palice glejte Pregled izdelka na strani 399

3. Nazaj namestite pokrovček posode za olje.

1272 - 007 - 04.04.2024 405Dolivanje goriva Če je na voljo, uporabite nizkoemisijsko/alkilatno gorivo. Če gorivo z nizko stopnjo emisij/alkilatov ni na voljo, uporabljajte neosvinčen bencin dobre kakovosti. Uporabljajte le goriva s številom oktanov 90 RON (za Severno Ameriko 87 (R+M)/2) ali več ter goriva z največ 10-odstotno vsebnostjo etanola (E10). POZOR: Ne uporabljajte goriv s številom oktanov pod 90 RON (za Severno Ameriko 87 (R+M)/2). Izdelek se lahko tako poškoduje.

1. Počasi odprite pokrovček posode za gorivo, da

2. Napolnite počasi s posodo za gorivo. Če gorivo

polijete, ga pobrišite s krpo in pustite, da se preostalo gorivo posuši.

3. Očistite področje okrog pokrovčka posode za gorivo.

(10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo. Nastavljanje deflektorja izmetne cevi Smer izmeta snega uravnava ročica rotatorja izmetne cevi, ki je nameščena na levem ročaju.

4. Premaknite kotni nastavek navzgor ali navzdol, da

prilagodite razdaljo izmeta snega. (Sl. 36) Zagon motorja

1. Sprostite vklop pogona. Krmilno ročico za hitrost

spodbujevalno črpalko. Spodbujevalno črpalko uporabite za hladen zagon pri nizkih temperaturah. (Sl. 40)

7. Pred začetkom odmetavanja snega pustite motor

položaj (OPEN). (Sl. 42) Električni zagon motorja OPOZORILO: Izdelek je opremljen z električnim zaganjalnikom 230V (izmenični tok). Električnega zaganjalnika ne uporabljajte, če v vašem gospodinjstvu nimate ozemljenega sistema 230V (izmenični tok). Pride lahko do hude telesne poškodbe ali poškodovanja izdelka. Električni zaganjalnik je opremljen s trožilnim napajalnim vtičem in je zasnovan za delovanje prek običajnih gospodinjskih električnih priključkov 230V (izmenični tok). Prepričajte se, da je vaše gospodinjstvo opremljeno z ozemljenim sistemom 230V (izmenični tok). Če niste prepričani, se obrnite na licenciranega električarja. Opomba: Uporabite podaljševalni kabel, ki je priporočljiv za uporabo na prostem in ima velikost žice najmanj 16AWG (1,5mm

) in ni daljši od 15m.

1. Sprostite vklop pogona. Krmilno ročico za hitrost

spodbujevalno črpalko. Spodbujevalno črpalko uporabite za hladen zagon pri nizkih temperaturah. (Sl. 40)

8. Če motorja ni mogoče zagnati, počakajte 5sekund

1272 - 007 - 04.04.2024POZOR: Motorja ne poskušajte zagnati več kot 10-krat. Po 10 poskusih počakajte 40minut, preden poskusite znova.

10. Pred začetkom odmetavanja snega pustite motor

pričnete z odmetavanjem snega. (Sl. 45)

2. Krmilno ročico za hitrost vožnje premaknite v levo,

če želite izdelek premikati naprej. Krmilno ročico za hitrost vožnje premaknite v desno, če želite izdelek premikati vzvratno. (Sl. 46)

3. Vklop pogona upravljate z desnim ročajem.

4. Stisnite vklop pogona na ročaju, da vklopite

pogonska kolesa. Izdelek se premika naprej ali nazaj, odvisno od lokacije krmilna ročica za hitrost vožnje. (Sl. 47) Izklop izdelka Opomba: Za izklop motorja v sili izvlecite tipko za vklop/izklop.

• Enostavnejše in učinkoviteje je sneg odstraniti takoj zatem, ko zapade.

• Kjer je mogoče, odmetavajte sneg v smeri z vetrom.

• Na ravnih površinah, kot so asfaltna cestišča, dvignite drsne plošče na višino 5–6mm (0,2–0,25in) nad tlemi.

• Meč strgala deluje dvostransko. Ko se obrabi skoraj do roba ohišja, ga obrnite. Zamenjajte meč strgala, če je poškodovan ali če sta obrabljeni obe strani.

• Ne zavrzite deflektorja izmetne odprtine, če je zamašen.

• Če se izdelek nepričakovano neha premikati naprej, takoj sprostite vklop pogona ali premaknite kontaktni ključ v položaj za izklop (OFF). Vzdrževanje Urnik vzdrževanja Vzdrževanje Dnevno 20 ur 50 ur 100 ur Prepričajte se, da so matice in vijaki dobro priviti

Odstranjevanje za- mašitve, tujkov v vr- talniku

Opomba: V menjalnik ni treba dodajati masti ali izvajati drugih vzdrževalnih del. Izvajanje splošnih pregledov

• Prepričajte se, da so vse matice in vijaki na izdelku ustrezno priviti. Kako preveriti nivo olja POZOR: Če je nivo olja prenizek, se lahko poškoduje motor. Preden zaženete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.

Toplo olje lepše izteka in izpere več nečistoč. OPOZORILO: Motorno olje je vroče. Ne dovolite, da bi izrabljeno motorno olje prišlo v stik s kožo.

2. Izdelek naj bo na ravnih tleh.

Pregled svečke POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.

• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila: a) Hitrost prostega teka mora biti pravilno nastavljena. b) Vrsta goriva mora biti ustrezna. c) Zračni filter mora biti čist.

• Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 413 . (Sl. 52)

strgala, če so obrabljeni.

pooblaščeni servisni center, da jih zamenjajo. Nastavitev drsnih plošč Drsne plošče preprečujejo poškodbe spodnjega dela snežne freze. Drsne plošče (A) je treba nastaviti, če popusti protimatica (B) ali če drsna plošča ni na ustrezni razdalji od tal. Pri običajni namestitvi nastavitve niso potrebne.

1. S 13-mm (½") odprtim izvijačem odvijte protimatico

2. Drsne plošče (A) potisnite navzgor ali navzdol.

Za pravilen tlak glejte tehnične podatke.

Svečko preverite in očistite vsako leto pred začetkom uporabe izdelka. 408 1272 - 007 - 04.04.2024OPOZORILO: Pazite, da v izdelek ne zaide gramoz ali kamenje. Obstaja nevarnost poškodb zaradi izmeta predmetov pri visoki hitrosti.

3. Zategnite protimatico (B). (Sl. 53)

Zamenjava strižnega zatiča Strižni zatič ščiti izdelek pred poškodbami. Zlomi se, če v gibljive dele zaide tujek.

1. Če se strižni zatič zlomi, zaustavite motor.

• S pnevmatikami se izogibajte štorov, kamnov, brazd, ostrih predmetov in drugih predmetov, ki bi lahko povzročili poškodbe pnevmatik.

Čiščenje zamašenega deflektorja izmetne cevi Deflektorja izmetne cevi ne poskusite odmašiti, dokler ne opravite naslednjega.

(dolgo vsaj 37cm (15palcev), priloženo nekaterim modelom). OPOZORILO: V deflektor izmetne cevke ali v ohišje polža ne segajte z rokami. Čiščenje izdelka

• Plastične dele čistite s čisto in suho krpo.

• Izdelka ne čistite z visokotlačnim čistilnikom.

• Vode ne zlivajte neposredno na motor.

• S krtačo odstranite listje, travo in umazanijo. 1272 - 007 - 04.04.2024 409Odpravljanje težav Odpravljanje težav Težava Možen vzrok Rešitev Izdelka ni mogoče zagnati Varnostni kontaktni ključ ni vstavljen. Vstavite varnostni kontaktni ključ. V izdelku je zmanjkalo goriva. Posodo za gorivo napolnite s svežim, čistim bencinom. Tipka za vklop/izklop je v položaju za izklop (OFF). Tipko za vklop/izklop premaknite v položaj za vklop (ON). Čok je v položaju za izklop (OFF) (ZAPRT). Čok premaknite v položaj za vklop (POVSEM ODPRT). Črpalka za gorivo ni bila pritisnjena. Pritisnite črpalko za gorivo. Motor je zalit. Počakajte nekaj minut pred ponov- nim zagonom, NE pritiskajte črpalke za gorivo. Znova zaženite motor, tako da sta polni plin in čok v položaju za izklop (OFF) (ZAPRT). Kabel svečke ni priključen. Priklopite kabel na svečko. Svečka je okvarjena. Zamenjajte svečko. V gorivu je voda ali pa je gorivo prestaro. Izpraznite posodo za gorivo in upli- njalnik. Posodo za gorivo napolnite s svežim, čistim bencinom. V vodu za gorivo je zaprta para. Prepričajte se, da je celoten vod za gorivo pod izhodom posode za gori- vo. Vod za gorivo mora neprekinjeno potekati navzdol od posode za gorivo do uplinjalnika. Drugi vzroki. Pozorno si oglejte postopke zagona v tem priročniku. Stikalo za gorivo (če je izdelek za njim oprem- ljen) je v zaprtem položaju (CLOSE). Stikalo za gorivo (F) obrnite v OD- PRT položaj (VKLOP). Ročica za plin je v položaju za zaustavitev (STOP). Ročico za plin premaknite v položaj za hitro vožnjo. 410 1272 - 007 - 04.04.2024Težava Možen vzrok Rešitev Zmanjšana moč Kabel svečke ni priključen. Priklopite kabel na svečko. Izdelek izmetava preveč snega. Zmanjšajte hitrost in širino pasu. Pokrovček posode za gorivo je prekrit z ledom ali snegom. Odstranite led in sneg s pokrovčka posode za gorivo in okrog njega. Dušilnik je umazan ali zamašen. Očistite ali zamenjajte dušilnik. neustrezna dolžina kabla. Prilagodite kabel. Dušilnik je blokiran. Prepričajte se, da je motor ohlajen. Odstranite blokado. Dovod zraka na dušilniku je blokiran. Prepričajte se, da je motor ohlajen. Odstranite blokado. Motor deluje v prostem te- ku ali deluje grobo Čok je v položaju za VKLOP (POVSEM OD- PRT). Čok premaknite v položaj za IZKLOP (ZAPRT). Vod za gorivo je blokiran. Očistite vod za gorivo. V gorivu je voda ali pa je gorivo prestaro. Izpraznite posodo za gorivo in upli- njalnik. Posodo za gorivo napolnite s svežim, čistim bencinom. Zamenjati je treba uplinjalnik. Obrnite se na pooblaščen servisni center. Jermen je raztegnjen. Zamenjajte klinasti jermen vrtalnika. Prekomerno tresenje/pre- mikanje ročaja Nekateri deli so ohlapni. Polži so poškodovani. Zategnite vse pritrdilne elemente. Za- menjajte poškodovane dele. Če so tresljaji še vedno prisotni, se obrnite na pooblaščen servisni center. Ročaji niso pravilno nameščeni. Prepričajte se, da so ročaji zaskočeni v položaj. Matice ročice za nastavitev so zrahljane. Zategnite matice, dokler ročaj ni var- no pritrjen. Zaganjalno ročico s po- vratno vzmetjo je težko povleči Zaganjalna ročica s povratno vzmetjo je zamrz- njena. Počasi izvlecite iz zaganjalnika čim več vrvice, kolikor je mogoče, in iz- pustite zaganjalno ročico s povratno vzmetjo. Če se motor ne zažene, po- novite postopek ali uporabite električ- ni zaganjalnik. Vrvica moti delovanje sestavnih delov. Vrvica s povratno vzmetjo se ne sme dotikati žic ali cevi. 1272 - 007 - 04.04.2024 411Težava Možen vzrok Rešitev Izguba voznega pogo- na/upočasnitev vozne hi- trosti Izguba izmeta snega ali upočasnitev izmeta snega Jermen zdrsne. Prilagodite kabel. Prilagodite jermen. Jermen je obrabljen. Preverite/zamenjajte jermen. Jermen se je snel z jermenice. Preverite/znova namestite jermen. Deflektor izmetne cevi je zamašen. Očistite deflektor izmetne cevi. Tujki so zamašili polže. Odstranite ostanke ali tujek iz polžev. Strižni zatič je poškodovan. Zamenjajte poškodovan strižni zatič. Prekomerno nabiranje snega in ledu med kom- ponentami koloteka. Odstranite sneg in led iz komponent koloteka. Torno pogonsko kolo je obrabljeno. Obrnite se na pooblaščen servisni center. Vrtalnik se ne vrti, ko sprostite ročaj Pogonski jermen ni poravnan. Prilagodite pogonski jermen. Izmetna odprtina ni poravnana. Prilagodite deflektor izmetne odprti- ne. Luči ne svetijo (če so na- meščene). Motor ne deluje. Zaženite motor. Kabel ni dobro priključen. Preverite priključitve kablov na moto- rju in na lučeh. Lučka LED je pregorela. Zamenjajte modul z lučkami LED. Posameznih lučk LED ni mogoče za- menjati. Rotacijska glava izmetne cevi se težko premika V mehanizmu rotacijske glave izmetne cevi so se nabrali delci. Očistite notranje dele mehanizma ro- tacijske glave izmetne cevi. Kabli so prepleteni ali poškodovani. Poskrbite, da kabli niso prepleteni. Zamenjajte poškodovane kable. Izdelek se obrača na eno stran. Tlak v pnevmatikah ni enakomeren. Nastavite tlak v pnevmatikah in na- polnite pnevmatike. Izdelek se vozi samo na enem kolesu. Preverite varovalni zatič pnevmatik. Neenakomerna nastavitev sani. Nastavite drsne plošče in sani. Neenakomerna nastavitev drsnih plošč. Nastavite drsne plošče in sani. Transport skladiščenje in odstranitev Prevoz in skladiščenje

• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z električnih naprav ali kotlov, lahko zanetijo ogenj.

• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.

• Preden izdelek skladiščite za daljše obdobje, izpraznite rezervoar za gorivo.

• Če je na posodi za gorivo uplinjalnika odtočni vijak, izpraznite rezervoar za gorivo, če izdelka daljše obdobje ne nameravate uporabljati.

• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nesrečam.

• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morajo dostopati.

• Izdelek skladiščite na suhem mestu, kjer ne zmrzuje. 412 1272 - 007 - 04.04.2024Odstranitev

• Upoštevajte lokalne zahteve in veljavne predpise.

• Vse kemikalije, na primer motorno olje ali gorivo, zavrzite na servisnem centru ali na kakšni drugi temu primerni lokaciji.

• Izdelek zavrzite na odobreni lokaciji za zbiranje odpadkov ali ga pošljite podjetju Husqvarna za odstranjevanje. Tehnični podatki Tehnični podatki ST 124 Mere Teža s praznimi posodami v kg 76 Najvišji delovni tlak v pnevmatikah, PSI 20 Višina vhoda, cm 53,3 Delovna širina, cm 61 Motor Znamka Husqvarna Nazivna izhodna moč motorja, kW 4,3 Gibna prostornina, cm3 212 Vrsta goriva Neosvinčeno standardno (največ 10% etanola) Kapaciteta goriva, gal/l 0,58/2,2 Vrsta olja (API SJ-SN) SAE 5W-30 (pod 0°C (32°F)) Kapaciteta posode za olje fl. oz/l 20/0,6 Električni sistem Svečka F7RTC Razmak med elektrodama vžigalne svečke (palci/mm) 0,027–0,031/0,7–0,8 Emisije hrupa

Raven zvočne moči, izmerjena v dB (A) 100 Raven zvočne moči, zajamčena L

Raven zvočnega tlaka pri uporabnikovem ušesu, izmerjeno L

Emisije hrupa v okolje, merjene kot moč zvoka (L

) v skladu z direktivama ES 2000/14/ES in 2005/88/ES. Zabeleženi podatki za emisije hrupa imajo tipično statistično razpršitev (standardni odklon) 1,5dB(A). Negoto- vost = 1,5dB (A))

Raven zvočnega tlaka v skladu s standardom EN ISO11201. Zabeleženi podatki za nivo zvočnega tlaka imajo tipično statistično razpršitev (standardni odklon) 1,5dB(A). Negotovost = 1,5dB (A))

1272 - 007 - 04.04.2024 413ST 124 Raven tresljajev na ročaju, levo/desno 4,15/4,08 414 1272 - 007 - 04.04.2024Izjava o skladnosti Izjava EU o skladnosti Pri Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, na lastno odgovornost izjavljamo, da je predstavljeni izdelek: Opis Snežna freza Znamka Husqvarna Platforma/vrsta/model ST 124 Serija Serijske številke od letnika 2020 dalje v celoti skladen z naslednjimi direktivami in uredbami EU: Direktiva/uredba Opis 2006/42/ES "o strojih" 2011/65/EU »o omejevanju uporabe nekaterih nevarnih snovi« 2014/30/EU "o elektromagnetni združljivosti" 2000/14/ES, 2005/88/ES »o zunanjem hrupu« Usklajeni standardi in/ali tehnične specifikacije v veljavi: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 8437-1:2019, EN ISO 8437-2:2019,
