Tehnilised andmed	HUSQVARNA ST 124 lumepuhur, bensiinimootor, töölaius 61 cm, lume eemaldamise kõrgus 51 cm.
Mootori tüüp	4-taktiline mootor, töömaht 208 cm8.
Võimsus	Nimivõimsus 5,5 kW juures 3600 p/min.
Kaal	Kogukaal 75 kg.
Kasutamine	Ideaalne sõiduteede, kõnniteede ja väikeste pindade lumest puhastamiseks. Lihtne manööverdada tänu ratastele.
Hooldus	Kontrollige regulaarselt mootoriõli, puhastage õhufilter ja kontrollige labasid.
Ohutus	Kandke kaitseprille ja kindaid. Ärge suunake õhku inimeste või loomade poole.
Üldinfo	2-aastane garantii, varuosad saadaval, kasutusjuhend kaasas.

Korduma kippuvad küsimused - ST 124 HUSQVARNA

Kuidas käivitada HUSQVARNA ST 124 lumepuhur?

Veenduge, et lumepuhur on tasasel pinnal. Täitke paak sobiva kütusega. Lülitage lüliti asendisse 'ON', tõmmake käivitusnöör kuni mootor käivitub.

Mida teha, kui mootor ei käivitu?

Kontrollige, et paak on täis ja kütus on värske. Veenduge, et lüliti on asendis 'ON' ja gaasikaabel on korralikult ühendatud. Kui probleem püsib, vaadake kasutusjuhendit.

Kuidas reguleerida lume eemaldamise kõrgust?

Kasutage armatuurlaual asuvat kõrguse reguleerimise kangi, et kohandada lume eemaldamise toru kõrgust vastavalt vajadusele.

Kuidas hooldada HUSQVARNA ST 124 lumepuhurit?

Tehke regulaarset puhastust, kontrollige süüteküünlaid ja vahetage õli vastavalt juhendile. Veenduge ka, et labad ja rihmad on heas seisukorras.

Mida teha, kui lume eemaldamise toru on ummistunud?

Lülitage mootor kohe välja. Kasutage ummistuse eemaldamiseks puidust pulka. Ärge kunagi kasutage ummistuse eemaldamiseks käsi.

Millist kütust kasutada HUSQVARNA ST 124 jaoks?

Kasutage plii-vaba bensiini ja kahe takti õli segu vastavalt juhendis toodud suhetele.

Kuidas hoida lumepuhurit suvel?

Tühjendage kütusepaak ja puhastage masin hoolikalt. Hoidke seda kuivas ja jahedas kohas, otsese päikesevalguse eest kaitstult.

Milline on HUSQVARNA ST 124 garantii?

HUSQVARNA ST 124 on tavaliselt kaetud 2-aastase kodukasutuse garantiiga. Kontrollige garantiitingimusi oma juhendist.

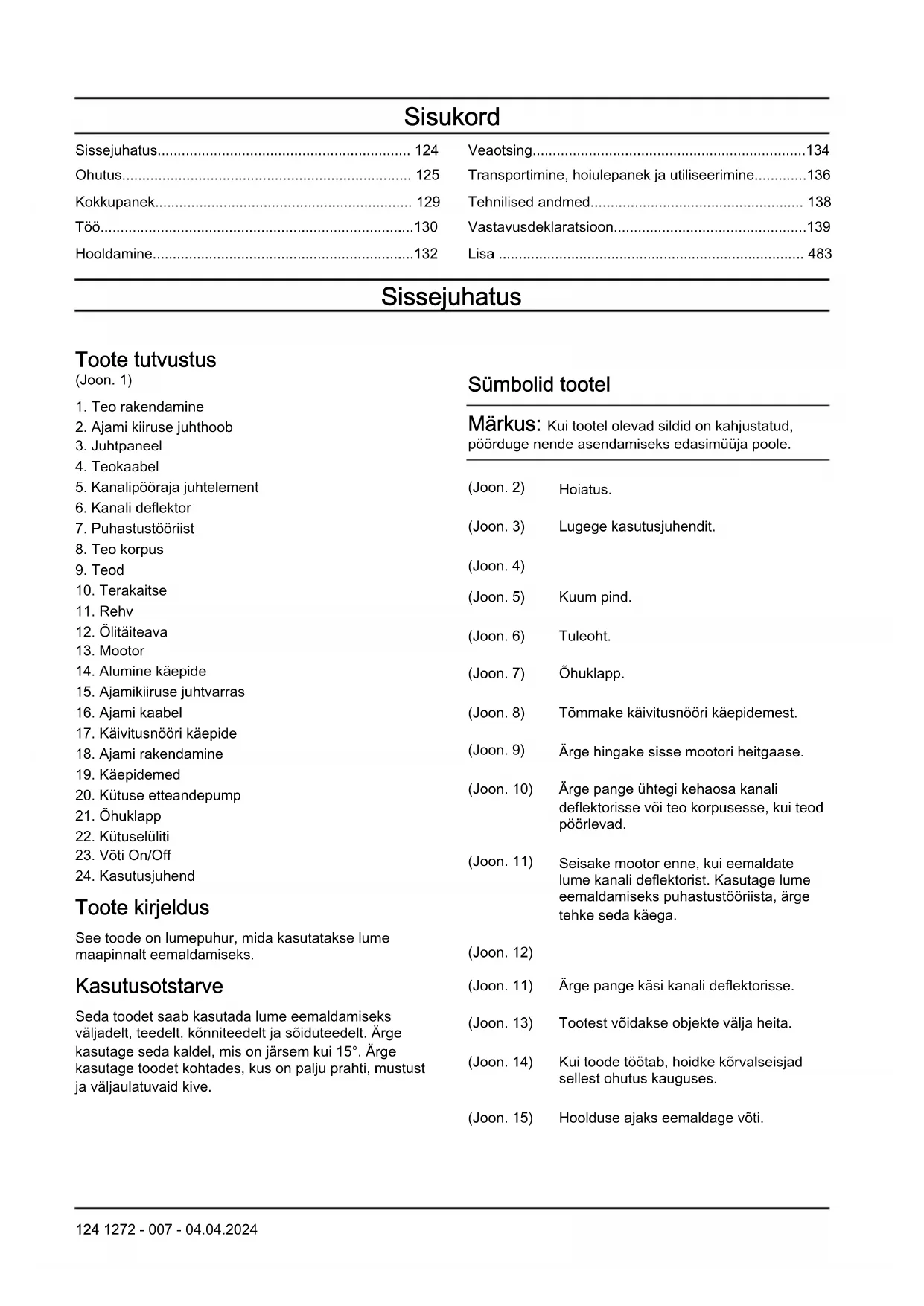

KASUTUSJUHEND ST 124 HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine.136

1. Teo rakendamine
2. Ajami kiiruse juhthoob
3. Juhtpaneel
4. Teokaabel
5. Kanalipööraja juhtelement
6. Kanali deflektor
7. Puhastustööriist
8. Teo corpus
9. Teod
10. Terakaitse
11. Rehv
12. Olitäiteava
13. Mooter
14. Alumine käepide
15. Ajamikiiruse juhtvarras
16. Ajami kaabel
17. Käivitusnöörki kæpide
18. Ajami rakendamine
19. Käepidemed
20. Kutuse etteandepump
21. Ohuklapp
22. Kütuseluliti
23. Voti On/Off
24. Kasutusjuhend

Toote kirjeldus

See toode on lumepuhur, mida kasutatakse lume maapinnalt eemaldamiseks.

Kasutusotstarve

Seda toodet saab kasutada lume eemaldamiseks valjadelt, teedelt, konniteedelt ja soiduteedelt. Arge kasutage seda kaldel, mis on järsem kui 15^ . Arge kasutage toodet kohtades, kus on palju prahti, mustust ja väljaulatuvaid kive.

Sumbolid tootel

Markus: Kui tootel olevad sildid on kahjustatud, poorduge nende asendamiseks edasimüju paole.

(Joon. 2) Hoiatus.
(Joon. 3) Lugege kasutusjuhendit.
(Joon. 4)
(Joon. 5) Kuum pind.
(Joon. 6) Tuleoht.
(Joon. 7) Ohuklapp.
(Joon. 8) Tömmake käivitusnööri käepidemest.
(Joon. 9) Arge hingake sisse mootoriheitgaase.
(Joon. 10) Arge pange ühtegi kehaosa kanali deflektorisse voi teo korpusesse, kui teod poorlevad.
(Joon. 11) Seisake mootor enne, kui eemaldate lume kanali deflektorist. Kasutage lume eemaldamiseks puhastustöriista, arity tehke seda kaega.
(Joon. 12)
(Joon. 11) Arge pange kasi kanali deflektorisse.
(Joon. 13) Tootest voidakse objekte valja heita.
(Joon. 14) Kui toode tootab, hoidke korvalseisjad sellest ohutus kauguses.
(Joon. 15) Hoolduse ajaks eemaldage voti.

(Joon. 16) Seadke süutevöti asendisse RUN (KÄIVITUS).

(Joon. 17) Keerake kutuseluliti asendisse (ON) SEES.

(Joon. 18) Vajutage etteandepumpa.

(Joon. 21) Kandke heakskiidetud kaitsekindaid.

(Joon. 22) Kasutage kaitsekiivirit. Kandke heakskiidetud korbvaklappe. Kandke heakskiidetud kaitseprille.

(Joon. 23) Keskkonda paisatava mura tase vastab Euroopa direktiivi 2000/14/EU ja Uus Louna-Walesi seaduse „Protection of the Environment Operations (Noise Control) Regulation 2017" nouetele. Mürataseme andmed on toodud seadme sildil ja peatukis Tehnilised andmed.

(Joon. 24) Toode vastab ELi kehtivatele direktiividele.

(Joon. 25) See toode vastab kehtivatele UK direktiividele.

Markus: Ülejänud seadmel toodud sumbolid/ tahised vastavad teatud riikides kehtivatele sertifitseerimisnoutele.

Euro Vheitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine voi rikkumine tuhistab toote EL-i tübikinnituse.

Tootja

Husqvarna AB

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
  toote parandomisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses vōi volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Järgnevad märaratlused naitavad margusõnade raskusastet.

HOIATUS: Kehavigastused.

ETTEVAATUST: Toote kahjustus.

Märkus: See teave hölbastab toote kasutamist.

Eeslukatava lumepuhuri ohutukasutamine

Uldine

Selle masina voimsusest piisab kae voi jala amputeerimiseks ning esemete eemale paiskamiseks.

Järgmiste hoiatuse eiramine vöib kaasa tuua tõsise vigastuse.

Väljaöpe

Lugege, oppige selgeks ja jargige juhendis ja masinal toodud info enne kui alustate masina kasutamist. Oppige pohjalikult tundma juhtseadiseid ja masina nouetekohast kasutamist. Oppige, kuidas seadet seisata ja juhtseadiseid kiiresti lahutada.
- Arge kunagi lubage lastel seadet kasutada. Ara lubage masinat kasutada kellelgi, keda pole piisavalt instrueeritud.
- Hoidke toöala vaba inimestest, eriti väikestestlastest.
- Ole ettevaatlik ja valdi libisemist ning kukkumist, eriti masina tagurpidi likumise ajal.

Ettevalmistus toeks

• Kontrolli masina tootsoon pohjalikult üle ning eemalda sealt naiteks uksematid, kelgud, traadid ja muud voorkehad.

• Enne mootori käivitamist lahutage koik sidurid ja lulitage sisse tuhikäik.

• Ara kasuta toodet ilma piisavate talveroivasteta. Arge kandke lahtisi roivaid, mis voivad masina liikuvate osade kulge haakuda. Kandke jalanosid, mis annavad tuge libedal pinnal.

• Töö ja reguleerimise või remondi ajal kandke alati katiseprille või -maski, et kaitsta om silmi masinast eemale paskuda võivate võörkehade eest.
  Kasitsege kutust ettevaatlikult - see on vaga tuleohtlik.

• Säilitage kütust vaid selleks otstarbeks valmistatud noudes.

• Arge kunagi tankige tootavat vōi kuuma mootorit.
  Tankige oues, toimides vaga ettevaatlikult. Arge kunagi tankige siseruumis.
• Arge kunagi valage kutust soidukis voi autokastis, mille pohi on valmistatud plastist. Enne tankimist asetage kanistrid alati maapinnale, soidukitest eemale.
  Voimalusel tostke bensiinimootoriga masin soidukilt voi haagiselt maha ja tankige seda maapinnal. Kui see pole voimalik, tankige masinat haagisel kanistrist, mitte otsetankuripustolist.
• Hoidke pustol kutusepaagi voi kanistrisuudme servaga tankimise ajal pidevalt kontaktis, kuni tankimine on loppenud. Arge kasutage tankuripustoli lukustit.
  Keerake bensiinikork korralikult kinni ja koristage moedavoolanud kutus ara.

• Kui kutust on sattunud riietele, vahetage riided kohe valja.

• Elektrilise käivitusmootoriga masinatel kasuta tootja poolt ettenahtud pikenduskaableid ja pistikupesi.
  Kruusase voi kivipuruga kaetud pinna puhastamiseks kohanda koguri korpust.

• Arge tehke kunagi ühtegi reguleerimist, kui mootor tootab (valja arvatud juhul, kui totja seda soovitab).

Töö

• Arge pange omakasi voi jalgu poorlevate osade alla voi lahedale. Hoiduge valjalaskeavast alati eemaie.
• Ole vaga ettevaatlik, kui toötate kruusateel voi seda ületate. Ole valvel nāhtamatute ohtude eest voi kasutades toodet avalikel teedel.
• Pärast kokkupörget vörkehaga seiska mootor, ühenda Süütekünla juhe lahti, vöta elektrimootori toitekaabel lahti, kontrolli lumepuhurit pöhjalikult kahjustuste suhtes üle ja körvalda voimalikud kahjustused, enne kui lumepuhuri uuesti käivitat ja Sellega toole hakkad.
  Kui masin peaks hakkama ebatavaliselt vibreerima, seiska mootor ja kontrolli viivitamatult pohjust. Vibratsoon annab üldiselt teada törkest.

• Seiska mootor alati, kui lahkud tooaendist, enne ummistuse eemaldamist koguri/tiiviku korpusest voi viskekanalist ja tehes parandus- voi kohendustoid ning ülevaatust.

• Ara kaitage mootorit ruumis muul ajal, kui mootorit käivitades voi lumepuhurit hoonesse voi sellest välja transportides. Avage valisuksed; heitgaasiaurud on ohtlikud.
  Kaldpinnal tootades olge aarmiselt ettevaatlik.

• Ara kunagi kaita masinat ilma asjakohaste kaitsete voi muude kaitseseadisteta, mis peavad olempaigaldatud ja tokorras.
• Arge kunagi hoidke väljalaskekanalit inimesto voi vara suunas. Hoidke lapsed ja muud inimesed toökohast eemal.
  Valtige masinaulekoormamist, uritades lund liiga kiiresti koristada.
• Arge kaitage masinat kiirel soidukäigul, kui liigute libedal pinnal. Tagurpidi töötades vaadake taha ja olge ettevaatlik.
• Seadme transportimisel ja selle kasutusvärisel ajal lahuta koguri/tiiviku jouulekanne.
• Kasuta ainult masina tootja heakskiiddetud tarvikuid ja lisaseadmeid (nt rattaraskused, vastukaalud voi kabiinid).
• Ara kunagi kaita masinat halva nahtavuse voi ebapiisava valgustusega kohas. Toetuge alati kindlalt ja hoidke molemast kaepidemest kindlalt kinni. Kondige ja arge kunagi jookske.
• Arge puudutage mootorit voi summutit.

Ummistunud valjalaskekanali puhastamine

• Kokkupuude pörörleva tiivikuga väljalaskekanalis on levinuim lumekoristusmasinaga juhtunud önnetuste pöhjus. Ärge kunagi kasutage oma katt väljalaskekanali puhatamiseks.

• Kanali puhastamine:

• SEISAKE MOOTOR.

• Oodake 10 sekundit, et tiivikulabad kindlasti seiskuks.
• Kasuta alati puhastustööriista, mitte omä kasi.

Hooldus ja houlepanek

• Seadme turvalise toökorra tagamiseks, kontrollige regulaarselt, et loiketerade ja mootori kinnituspoldid oleksid korralikult kinni.
• Ara kunagi jata masinat pikemaks ajaks seisma hoonesse, kui kutus on paagis ja siuteallikad laheduses, nt veeboilerid, puhurid voi kuvatid. Enne hoones sailitamist laske mootoril esmalt jahtuda.
• Tutvu alati käsutusjuhendi olulise teabega, kui panete lumepuhurit pikemaks ajaks hoïule.
• Hoolda voi vaheta vajadusel valja ohutussildid ja juhised.
• Lase masinal moned minutid toötada, enne kui alustad toöd, et vältda külmmust koguris/tiivikus.
  Lumekoristusmasina puhastamise, remontimise voikontrollimise ajaks seiska mootor ja veendu, etkogur/tivik ja koik likuvad osad on peatunud. Lahutage sutekuunla juhe ja hoidke seda mootori tahtmatu kavitamise valtimiseks sutekuunlast eemal.

Ulised ohutuseeskirjad

• Kasutage toodet öigesti. Valesti kasutamise tagajäreks vöib olla kehavigastus vöi surm. Kasutage toodet ainult kæsolevas kasutusjuhendis kirjeldatud toöde tegemiseks. Arge kasutage toodet muude toöde tegemiseks.
• Järgige käesolevas kasutusjuhendis toodud juhiseid. Järgige hoiatussumboleid ja ohutuseeskirju. Kui operator ei järgi juhiseid, eeskirju ja sumboleid, vöibSELLTAGAJärjeks olla kahjustus, kehavigastus voi surm.
• Hoidke see kasutusjuhend alles. Tarvitage kasutusjuhendit toote kokkupanemisel, kasutamisel ja heas toökorras hoidmisel. Tarvitage kasutusjuhendit tarvikute ja lisavarustuse öigeks paigaldamiseks. Kasutage ainult heakskiidetud tarvikuid ja lisavarustust.
• Arge kasutage kahjustatud toodet. Järgige hooldusskeemi. Tehke ainult neid hooldustöid, mille juhised on toodud Selles kasutusjuhendis. Kõik ülejaanud hooldustööd peab tegema volitatud hoolduskeskus.
• Selles kasutusjuhendis ei saa kirjeldada koiki olukordi, mis voivad toote kasutamise kaigus ette tulla. Olge ettevaatlik ja kasutage tervet moistust. Arge kasutage toodet ega tehke hooldustoid, kui te pole antud olukorras kindel. Vestelge lisateabe saamiseks toote asjatundja, edasimüja, hooldustökoja voi volitatud hoolduskeskuse esindajaga.
• Enne toote kokkupanemist, hoile assetamist voi hooldustööde tegemist lahutage sütekünla juhe.
• Arge kasutage toodet, kui selle algseid tehilisi naitajaid on muudetud. Arge muutke toote ühtegi osa ilma tootja heakskiiduta. Kasutage ainult tootja poolt heaks kiidetud osi. Vale hooldamise tagajäreks voib olla kehavigastus voi surm.
• Arge hingake sisse mootoriheitgaase. Mootoriheitgaaside pikaajaline sissehingamine on tervisele ohtlik.
• Arge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal. Heitgaasid on tulised ja voivad sisaldada sademeid, mis voivad pöhjustada tulekahju. Ebapiisav ðuvahetus voib pöhjustada lambumiset voi vingugaasimürgistusest tingitud kehavigastuse voi surma.
• Toote mooter tekitab kasutamise ajal elektromagnetvälja. Elektromagnetväli vöib kahjustada meditsinilisi implantaate. Enne toote kasutamist pidage nōu omarasti ja implantaadi valmistajaga.

• Arge lubage lastel toodet käsitseda. Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
  Kui toodet kasutab piiratud füusiliste vöi vaimsete voimetega isik, peab ta olemä kogu aeg järevalve all. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.

• Kasutusel mitte olev toode lukustage kohta, kus lapsed ja volitamata isikud selle juurde ei pääse.
  Toode voib esemeid ohku paisata ja pohjustada kehavigastusi. Vigastus- ja surmaohu vahendamiseks jargige ohutuseeskirju.

• Arge lahkuge tootava mootoriga toote juurest.
• Onnetusjuhtumite eest toote kasutamisel vastutab toote operator.
• Enne tahapoole liikumist ja tahapoole liikumise ajal vaadake enda taha ja jalgade ette, et liikumisteel poleks lapsi loomi ega muid takistusi, mis võiksida pöhjustada teie kukkumist.
  Enne toote kasutamist veenduge, et kok osad oleksid terved.
• Enne toote kasutamise alustamist veenduge, et teised inimesed ja loomad asuksid teist vahemalt 15m (50 jala) kaugusel. Veenduge, et laheduses viibivad inimesed oleksid toote kasutamisest teadlikud.
• Tutvuge riiklike voi kohlike eeskirjadega. Need vovad toote kasutamist teatud asjaoludel piirata voiselle keelata.

Valjaope

Lugege, oppige selgeks ja jargige juhendis ja masinal toodud info enne kui alustate masina kasutamist. Oppige pohjalikult tundma masina juhtseadiseid ja nende nouetekohast kasutamist. Oppige, kuidas seadet.SEIsata ja juhtseadiseid kiiresti lahutada.
- Arge kunagi lubage lastel masinat kasutada. Arge lubage masinat kasutada kellelgj, keda pole piisavalt instrueeritud.
- Hoidke toöala vaba inimestest, eriti väikestestlastest.
- Olge ettevaatlik ja välttige libisemist ning kukkumist, eriti tagurpidi likumise ajal.

Ohutusjuhised kasutamisel

• Arge pange omä kāsi vöi jalgu pörörlevate osade alla vöi lahedale. Hoiduge valjalaskeavast alati eemale.
• Arge väga ettevaatlik, kui toötate kruusateel voi seda ületate. Olge tahelepanelik varjatud ohtude ja likluse suhtes.
• Parast kokkuporget voorkehaga.SEIsake mootor, uhendage sutekuunla juhe lahti,votke elektrimootori toitekaabel lahti,kontrollige seade pohjalikult kahjustuste suhtes üle ja ktilvaldage voimalikud kahjustused enne kui seadme uuesti kaivitate ja sellega toole hakrate.
  Kui seade peaks hakkama ebatavaliselt vibreerima, seisake mootor ja kontrollige viivitamatult pohjust. Vibratsioon annab üldiselt teada törkest.
• Seisake alati mootor, kui lahkute masina juhikohalt, samuti enne teo korpuse voi kanali deflektori puhastamist ning enne masina remontimist, reguleerimist voi kontrollimist.

Toote puhastamise, remontimise voi kontrollimise ajaks seisake mootor ja veenduge, et teod ja koik liikuvad osad on peatunud. Lahutage sutekuünla juhe ja hoidke seda mootri tahtmatu kaivitamise valtimiseks sutekuünlast eemal.
- Arge kaitage mootorit ruumis muul ajal, kui mootorit käivitades voi seadet hoonesse voi sellest valja ajades. Avage valisuksed; heitgaasiaurud on ohtlikud.
Kaldpinnal tootades olge aarmiselt ettevaatlik.
- Arge kunagi kaitage seadet ilma asjakohaste kaitsete voi muude kaitseseadisteta, mis peavad olempa paigaldatud ja tokorras.
- Arge suunake kanali deflektorit inimesto poole ega niisuguse ala suunas, kus see voib kahjustada vara. Hoidke lapsed ja muud inimesed tokohast eemal.
Valtige seadme ulekoormamist, uritades lund liiga kiiresti koristada.
- Arge kaitage seadet kiirel soidukäigul, kui liigute libedal pinnal. Tagurpidi tootades vaadake taha ja olge ettevaatlik.
- Seadme transportimisel ja selle kasutusvärisel ajal lahutage tigude jouulekanne.
- Kasutage ainult toote tootja heakskiidetud tarvikuid ja lisaseadmeid (nt rattaraskused, vastukaalud voi kabiinid).
- Arge kunagi kaitage seadet halva nahtavuse voi ebapiisava valgustusega kohas. Toetuge alati kindlalt ja hoidke molemast kaepidemest kindlalt kinni. Kondige ja arge kunagi jookske.
- Arge puudutage mootorit voi summutit.

Tööala ohutus

• Kontrollige masina tootsoon pohjalikult üle ning eemaldage sealt naiteks uksematid, kelgud,TRAadid ja muud voorkehad.
• Enne mootori käivitamist lahutage koik sidurid ja lülitage sisse tuhikäik.

• Arge kasutage toodet ilma piisavate talveroivasteta. Arge kandke lahtisi roivaid, mis voivad masina liikuvate osade kulge haakuda. Kandke jalanosid, mis annavad tuge libedal pinnal.
  Käsitsege kutust ettevaatlikult - see on vaga tuleohtlik.

• Säilitage kütust vaid sallek otstarbeks valmistatud nõudes.

• Arge kunagi tankige tootavat voi kuuma mootorit.
  Tankige oues, toimides vaga ettevaatlikult. Arge kunagi tankige siseruumis.

• Arge kunagi valage kutust soidukis voi autokastis, mille pohi on valmistatud plastist. Enne tankimist asetage kanistrid alati maapinnale, soidukitest eema.
  Voimalusel tostke bensiinimootoriga masin soidukilt voi haagiselt maha ja tankige seda maapinnal. Kui see pole voimalik, tankige masinat haagisel kanistrist, mitte otsetankuripustolist.

• Hoidke pustol kutusepaagi voi kanistrisuudme servaga tankimise ajal pidevalt kontaktis, kuni tankimine on loppenud. Arge kasutage tankuripustoli lukustit.

• Keerake bensiinikork korralikult kinni ja koristage moedavoolanud kutus ara.
  Kui kutust on sattunud riietele, vahetage riided kohe valja.

• Elektrimootori voi elektrilise käivitusmootorigamasinatel kasutage tootja poolt ettenahtudpikenduskaableid ja pistikupesi.
  Kruusase voi kivipuruga kaetud pinna puhastamiseks kohandage teo korpust.

• Arge tehke kunagi ühtegi reguleerimist, kui mootor tootab (valja arvatud juhul, kui totja seda soovitab).
• Töö ja reguleerimise vōi remondi ajal kandke alati katiseprille vōi -maski, et kaitsta omasilmi masinast eemaile paiskuda voivate vörkehade eest.

Kaitsevarustus

Toote kasutamise ajal kandke alati kohast isiklikku kaitsevarustust. Minimaalne kaitsevarustuse komplekt koosne tugevatest jalatsitest, silmade kaitsevahendist ja korvaklappidest. Isikukaitsevarustus ei våsta kehavigastuste tekkimist, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet.

• Seadet kaitades ja seda reguleerides voi remontides kandke alati kaitseprille voi -maski.
  Kandke toote kasutamisel alati sobivaid talveroivaid.
• Kasutage toote kasutamise ajal alati tugevaid libisemiskindlaid saapaid, millel on hea pahkluu tugi.
• Arge kandke avaraid roivaid, mis vovad liikuvate osade kulge takerduda.
  Vajadusel kandke nouetekohaseid kaitsekindaid. Naiteks tera kinnitamisel, uurimisel voi puhastamisel.
  Toote kasutamisel kandke alati heakskiidetud korvaklappe. Pikaajaline mürakeskkonnas viibimine voib pohjustada murast tingitud kuulmiskadu.

Toote ohutusseadised

• Tehke regulaarselt toote ettenahtud hooldustoid.

• Toote kasutusiga pikeneb.

• Onnetuste oht vaheneb.

Laske toode edasimüjuja juures voi volitatud hoolduskeskuses regulaarselt labi vaadata ja teha vajalikud reguleerimus-voi parandustödd.

• Arge kasutage toodet, kui kaitseseadised on kahjustatud. Kui toode saab kahjustada, poorduge volitatud hoolduskeskusesse.

Summuti

Summuti ülesandeks on hoida müratase voimalikult madalal ja suunata mootoriheitgaasid kasutajast eema.

Arge kasutage toodet, kui summuti puudub voi on kahjustatud. Kahjustatud summuti tostab mürataset ja suurendab talekahju ohtu.

HOIATUS: Seadme tootamise ajal ja vahetult pārast tootamist ning mootori tuhikaigul tootamise ajal on summuti vaga kuum. Tulekahju valtimiseks olge tuleohtlike materjalide ja/voi aurude laheduses vaga ettevaatlik.

Ohutusnöuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege laxi jargnevad hoiatused.

• Arge käivitage toodet, kui toote pinnale on sattunud kutust voi mootorioli. Eemaldage kutus/oli toote pinnalt ja laske tootel kuivada.
  Kui kutus satub roivastele, siis vahetage kohe riideid.
  Vältige kutuse sattumist nahale, see voib pöhjustada kehavigastusi. Kui kutus satub kehale, puhistage piirkond seebi ja veega.
• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusoftlikud ning voivad pohjustada kehavigastusi voi surma.
• Arge hingake sisse kutuseaure, see vob pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.

• Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.

• Enne käivitamist viige toode vahemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.

• Arge taitke kutusepaaki taielikult. Soojuse mojul kutus paisub. Jatke kutusepaagi ulaserva vaba ruumi.

Keemiline hoiatus

HOIATUS: Selle toote mootori
heitgaasid sisaldavad kemikaale, mis
pohjustavad California osariigile teadaolevalt
vahki, sunnidefekte ja teisi paljunemisvoimet
kahjustavaid mõjusid. Lisateavet vt
www.P65Warnings.ca.gov.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Mootoriheitgaasid sisaldavad vingugaasi, mis on Iohnatu, murgine ja vaga ohtlik. Arge kavitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süutekünla süutejuhe.
• Lõiketerade hooldamise ajal kandke kaitsekindaid.
  Lõiketerad on vaga teravad ja voivad kergesti põhjustada lõikehaavu.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest voivad pohjustada tõsiseid kehavigastusi voi surma. Arge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja öigesti ei hooldata, suureneb oht, et toode saab kahjustada ja vöib kadagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha volitatud hooldustökojas.
• Laske toodet regulaarselt hooldada volitatud hooldustökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

HOIATUS: Enne seadme kokkupanekut lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Käepidemete paigaldamine

1. Eemalda korpuselt 4 aärukopolti M8 x 25 (A).

2. Kasuta 4 arikupolti M8 x 25 (A), 4 vedruseibi (B) ja 4 tavalist seibi (C).

3. Paigalda alumine kaepide (D) kahte avasse korpuse molemal kuljel. (Joon. 26)

4. Kasuta 3 käepideme lukustuspolti M8 x 50 (A), kolme seibi (B), kolme käepideme nuppu (C), kolme lukustusmutrit (D).
5. Paigalda juhtpaneeliga ülemine käepide (E) alumise käepideme kulge. (Joon. 27)

1. Eemalda korpuselt poordketas (B) ja 6 kuuskantpeaga arikupolti (D).
2. Kinnita poordketas (B) ja kanali deflektor (A) kanali alusele, kasutades kolme liikumispirikut (C).
3. Kasuta 6 kuuskantpeaga aarikupolt (D) ja 6 likustusmutrit (E), et lukustada liikumispirikud (C). (Joon.28)

Kanalipööraja monteerimine

1. Kanalipööraja esiosa koostamine
2. Paigalda plastist puks (B) kanalipooraja esiotsa.
3. Kinnita kanalipooraja uhe seibi (A) ja uhe tihtiga (C). (Joon. 29)
4. Kanalipooraja tagaosa koostamine.
5. Kasuta ühte lukustusmutrit M8 (A), ühte plastist lukustuskaepideme nuppu (B), kahte kumerat seibi (C) ja ühte kruvi (D), et kanalipööraja kokku panna.
6. Kasuta 1 kuuskantmutrit M8 (E), et kinnitada kanalipööraja (F) käepideme avadesse. (Joon. 30)

Ajamikiiruse juhtvarda koostamine

1. Paigalda ajamikiiruse juhtvarda pikk painutatud ots (A) juhtpaneeli kulge ja kinnita see uhe vardavedru (B), uhe seibi (C) ja 1 splindiga (D). (Joon. 31)

2. Tömba üles käiguvahetusplaat (B) ja paigalda ajamikiiruse juhtvarda lühike ots (A). Kinnita ajamikiiruse juhtvarras (A) ühe seibi (C) ja splindiga (D). (Joon. 32)

3. Vajaduse pikenda ajamikiiruse juhtvarrast. Keera poordpandla lukustuskruvid lahti ja keeruta pannalt. Keera poordpannal tagasi kinni omia esialgsesse asukohta kiiruse oigeks kontrollimiseks. Algne asukoht on keermele margitud. (Joon. 33)

Teo ja ajamikaablite koostamine

1. Eemalda kaks kaabli kruvipolti (B) kaabitelt (D).
2. Kinnita kask kaabli kruvipolti (B) avadesse vasaku ja parema kaepidemes (A). (Joon. 34)
3. Kinnita kaablid (D) kaabli kruvipoltidega (B).
4. Ühenda ja lukusta vasaku ja parema kaabli keermesisestus (D) ja kaabli kruvipolt (B), kuni messingust lukustusmutri ülaosa (C) on ühel joonel keermel oleva märgiga (E).
5. Lukusta messingust sukustusmutriga kaabel (C).

Too

HOIATUS: Enne seadme kasutamist lugege hoolikalt labi ohutust puudutav jaotis ja kasutusjuhised ning veenduge, et oleksite neis sisalduvat teavet moistnud.

Enne toote käivitamist

Veenduge, et toöpiirkonnas pole vōraid isikuid ega loomi.
- Seadet hooldatakse igapäevaselt. Vt jaotist Hooldusskeem Ik 132.
Veenduge, et sutejuhe assetseks sutekunlal oigesti.
Vajadusel lisage oli voi bensiini. Vt jaotist Valamine mootorisse lk 130.

Oli valamine mooterisse

ETTEVAATUST: Oli kontrollimisel
ärge pörake olimöötevarrast. Arge tätke
mootorit öliga margisest korgema nivooni.

1. Eemaldage ölipaagi kork ning puhkige ölivarras puhtaks. Ölvarda asukoht on näidatud jaotises Toote tutvustus Ik 124.

2. Täitke mootor öliga kuni ölvarda ülemise tähiseni. Ölitaseme regulaarseks kontrollimiseks kasutage öli moötevarrast.

3. Pange ölikork tagasi.

Kütuse tankimine

Voimaluse korral kasutage keskkonnasäastlikbu bensi/n/alkulaatbensi/n. Kui keskkonnasäastlik bensi voi alkulaatbensi/n pole saadaval, kasutage kvaliteetset plivaba bensi/n. Kasutage bensi/n, mille oktaaniary on valjaspool Pohja-Ameerikat 90 RON (87 (R + M) / 2 PohjaAmeerikas) voi korgem ja maksimaalne etanoolisisaldus 10% E10).

ETTEVAATUST: Arge kasutage valjaspool Pohja-Ameerikat bensiini, mille oktaaniary on alla 90 RON (87 ( + ) / 2 Pohja-Ameerikas). See voib seadet kahjustada.

1. Survey vabastamiseks avage kutusepaagi kork aeglaselt.
2. Lisage kutust aeglaselt kutusenoust. Mahavalgumise korral eemaldage osa kutust lapiga ja laske ülejäänul āra kuivada.

3. Puhastage kutusepaagi korgi umbrus.

4. Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.

Kanali deflektori reguleerimine

Lume väljaviskamise suunda juhitakse kanalipööraja juhtelemendiga, mis paigaldatakse vasakpoolsele käepideme.

1. Keerake kanalipooraja juhtelementi, et märata valjavisataka lume pörlemissuund.
2. Keerake kanalipööraja juhtelementi päripäeva, et lund heidetaks paremale.
3. Keerake kanalipooraja juhtelementi vastupaea, et lund heidetaks vasakule. (Joon. 35)
4. Liigutage nurgadeflektorit üles voi alla, et reguleerida lume heitekaugust. (Joon. 36)

Mootori käivitamine

1. Vabasta ühendatud ajam. Pane ajamikiiruse juhtkang esimesse asendisse.
2. Keera kutuseluliti asendisse (ON) SEES. (Joon. 37)
3. Keera ohuklapp asendisse CLOSE (SULETUD). (Joon. 38)
4. Sea süutevöti asendisse RUN (KÄIVITUS). (Joon. 39)
5. Vajuta etteandepumpa 1-3 korda, et kaivitada abipump. Kasuta abipumpa kulmaks kaivitamiseks madalatel temperatuuridel. (Joon. 40)
6. Tömba käivitusnööri käepidemest. (Joon. 41)

ETTEVAATUST: Ara lase käivitusnöori kaepidemest kohe lahti. Viige see aeglaselt algasendisse tagasi.

Markus: Kui noörkäivituse käepide on külmunud, tommake käivitusnöori starterist valja niipalju kui voimalik ja laske seejärel käivitusnöori käepidemest lahti. Kui mootor ei käivitu, korrake toimingut voi kasutage elektrilist starterit.

1. Enne lume viskamist laske mootoril 30-40 minutit tuhikäigul toötada.
2. Kui mootor on soe, siis liigutage ohuklapp aeglaselt asendisse OPEN (AVATUD). (Joon. 42)

Mootori elektriliseks käivitamiseks

HOIATUS: Sellel tootel on 230 V vahelduvvoolupohine starter. Ara kasuta elektrilist starterit, kui seadme korpusel pole korrektset maandust. Vastasel juhul voite saada tosiseid vigastusi voi kahjustada toodet. Elektrilisel starteril on kolmesooneline toitepistik ja see on ette nahtud 230 V majapidamisvooluga

töotamiseks. Veendu, et majas oleks paigaldatud 230 V kolmejuhtmeline vahelduvvoolu maandus. Kui te pole kindel, poorduge litsentsitud elektriku poole.

Markus: Kasuta vallistödeks soovitatud pikendusjuhet, mille juhtmesuurus on vahemalt 16 AWG (1,5mm^2) ning mille pikkus ei ületa 15m .

1. Vabasta ühendatud ajam. Pane ajamikiiruse juhtkang esimesse asendisse.
2. Keera kutuseluliti asendisse (ON) SEES. (Joon. 37)
3. Keera ohuklapp asendisse CLOSE (SULETUD). (Joon. 38)
4. Sea suütevöti asendisse RUN (KÄIVITUS). (Joon. 39)
5. Vajuta etteandepumpa 1-3 korda, et kāivitada abipump. Kasuta abipumpa kūlmaks kāivitamiseks madalatel temperatuuridel. (Joon. 40)
6. Ühenda toode toitega. (Joon. 43)
7. Vajuta ja hoia käivitusnuppu juhtkarbis 5 sekundit all. (Joon. 44)
8. Kui mootor ei käivitu, oota enne uuesti proovimist 5 sekundit.

ETTEVAATUST: Ara proovimootorit kavitada rohkem kui 10 korda. PArast 10 korda oodake 40 minutit, ennekui proovid uesti.

1. Lahuta toitejuhe tootest, kui mootor on kāivitatud.
2. Enne lume viskamist laske mootoril 30-40 minutit tuhikäigul toötada.
3. Kui mootor on soe, siis liigutage ohuklapp aeglaselt asendisse OPEN (AVATUD). (Joon. 42)

Toote kasutamine

1. Lükka teo rakendushooba käepideme suunas, et uhendada tigu ja lumeviskemehhanism. (Joon. 45)
2. Liiguta ajamikiiruse juhtkangi vasakule, et liigutada toodet edasi. Liiguta ajamikiiruse juhtkangi paremale, et liigutada toode tagasi. (Joon. 46)
3. Juhtige ajami ühendamist öige käepidemega.
4. Lukka ajami ühendust käepideme suunas, et ühendada ajamirattad. Toode liigub edasi voi tagasi olenevalt ajamikiiruse juhtkangi asukohast. (Joon. 47)

Seadme seiskamine

Markus: Hädaolukorras lulita mootor valja, tōmba on/off-vöti välja.

1. Vabasta ajami ühendus, et peatada ajamirattad.

2. Vabasta teouhendus, et lahutada tigu ja peatada lumeheitmine. (Joon. 48)

3. Keera kutuseluliti asendisse (OFF) SEES. (Joon. 49)
4. Tömavalja on/off-voti. (Joon. 50)

Hea tulemuse saavutamiseks

• Käitage mootorit alati tāispöretel vōi peaaegu tāispöretel.
  Lähtuge seadme kiiruse valikul lumeoludest ja reguleerige kiirust ajami kiiruse juhthoovaga. Veenduge, et seade viskakslund ühtlaselt.
  Lund on kergem ja tohusam eemaldada kohe pärast seda, kui see maha sajab.

• Voimalusel suunake lume väljalase allatuult.

• Tasasel pinnal, naiteks asfaltteel, tostke liugplaadid maapinnast kuni 5-6 mm (0,2-0,25 tolli) korgusele.
• Kaubitsat saab ümber põörata Kui see on kulunud peaaegu korpuse servani, põrake see ümber. Kui kaubits on kahjustatud või mõlemalt poolt kulunud, vahetage see välja.
• Arge kasutage kanali deflektorit, kui see on ummistunud.
  Kui seade ei liigu ettenägematute asjaolude tottu edasi, vabastage ajami rakendusmethanism voi poörake suütevöti asendisse OFF (VALJAS).

Hooldamine

Hooldusskeem

Hooldamine Üks kord	pääves 20 tundi 50 tundi	100 tundi
Veenduge, et kõik mutrid ja kruvid olek-sid pingutatud.	X
Kontrollige mootoriöli taset.	X
Vahetage ði 43		XXXX
Veenduge, et poleks kütuse- ja ðilekkeid.	X
Eemaldage teost um-mistus, võörkehad.	X
Kontrollige rehviðh-ku 44			X
Kontrollige ja vaheta-ge süüteküünal 45				X

Markus: Käigukasti pole vaja mäaret lisada ega muul viisil hooldada.

Uldulevaatuse Iabiviimine

Veenduge, et koik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga modal olitase

vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage ōlipaagi kork koos kinnitatud moötevardaga.
3. Puhastage moötevarras ölist.

4. Ōlitaseme Óigesti moötmiseks asetage mõötevarras täies pikkuses òlipaaki.

5. Eemaldage olivarras.

6. Vaadake moötevardalt olitaset.
7. Kui olitase on madal, lisage mootorioli ja kontrollige olitaset uuesti.

Mootoriöli vahetamine

1. Käivitage mootor moneks minutiks, et öli soojendada. Soe öli voolab paremini ja sisaldab rohkem saasteaineid.

HOIATUS: Mootoriöli on kuum. Väldi kokkupuudet kasutatud mootorioliga.

1. Asetage toode tasasele pinnale.
2. Käita lumekoristusmasinat, kuni kutus löpeb.
3. Eemalda süütevöti.
4. Asetage mootorioli tuhjenduskorgi alla kogumisanum.
5. Eemalda olituhjendusava kork, kallutage toodet tahapoole ja laske kasutatud oli mahutisse. (Joon. 51)
6. Pane seade tooa sendisse tagasi.
7. Pane oli tuhjenduskork tagasi ja keera kaega kinni.
8. Mootori öliga täitmise juhiseid vaadake jaotisest Öli valamine mootorisse Ik 130

Süutekuünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tuupi sutekuunalt. Vale tuupi sutekuunal voib toodet kahjustada.

• Kontrollige süutekuünalt, kui mootori voimsus on modal, mootor ei käivitu kergesti voi ei tõöta tühikäigul korralikult.
• Süutekünla elektroodidele võorainete kogunemise ohu vahendamiseks tätte järgmisi juhiseid.

a) Veenduge, et tuhikäigu poorete arv on oigesti seadistatud.
b) Veendu, et kutusetüup oleks öige.
c) Veendu, et ohufilter oleks puhas.

• Kui Süütekünal on märdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaatist Tehnilised andmed Ik 138 (Joon. 52)
  Vajaduse korral vahetage sutekuunal valja.

Tigude ja kaabitsa kontrollimine

1. Enne seadme kasutamist veenduge, et ei teod ega kaabits pole kulunud.

2. Kui kaubits on kulunud, poörake see teistpidi. Kui kaubits on molemalt poolt kahjustatud vöi kulunud, vahetage see välja.

3. Kui tigude servad on kulunud, vötke ühendust volitatud hoolduskeskusega ja paluge need vahetada.

Liugplaatide reguleerimine

Liugplaadid kaitsevad lumepuhuri pohja kahjustuste eest. Liugplaate (A) tuleb reguleerida, kui lukustusmutter (B) on tulud lahti voi kui liugplaat pole maapinnast oigel kaugusel. Standardseadistuse puhul pole nende reguleerimine vajalik.

1. Keerake lukustusmutter (B) lahti 13mm (1 / 2) -tollise) lehtvotmega.
2. Liigutage liugplaate (A) üles vöi alla.

a) Tasastel pindadel seadistage kaabitsa ja maapinna vaheliseks kauguseks 5-6 mm (0,2- 0,25 tolli).
b) Ebatasastel pindadel seadistage liugplaadid (A) asendisse, kus kaubits jäks maapinna peale.

HOIATUS: Valtige kruusa ja kivide sattumist seadmesse. Suurel kiirusel ohku paiskuvad esemed voivad tekitada vigastusi.

1. Keerake likustusmutter (B) kinni. (Joon. 53)

Nihketihvti vahetamine

Nihkethytid kaitsevad toodet kahjustuste eest. See puruneb, kui vörkeha siseneb liikuvate osade vahele.

1. Kui.nihkethypturuneb, siis peata mootor.
2. Kinnita uus nihkethiht (A) ja uus kinnitusvedru (B). (Joon. 54)

Rehvide ülevaatus

Kummi kahjustamise vältimiseks puhastage rehvidelt kutuse-, oli- ja kemikaalide jägid.
Vältige rehvide kokkupuutumist kändude, kivide, pinnase järskude ebatasasustega, teravate esemete ja muu ohtlikuga, mis vöib rehve kahjustada.
Jalgige, et rehvirohl oleks sobiv, vaadake Tehnilised andmed lk 138.

Väljaviskekanali suunaja ummistusest vabastamine

Enne kui hakkad valjaviskekanali suunajat ummistusest vabastama, teosta jargmised toimingud.

1. Vabasta tigulaaduri ja ajami rakendusmethhanismid samal ajal.
2. Oodake 10 sekundit, kuni tigulaadurid seiskuvad.
3. Lulita mootor valja.
4. Kasuta ummistuse eemaldamiseks puhastustööriista (vahemalt 37 cm (15 tolli) pikkune, mone de mudelite puhul sisaldub komplektis).

Toote puhastamine

Probleem Võimalik	põhjus Lahendus
Toode ei käivitu Sõutevõti põle sisestatud. Sisestage sõutevõti.
Kütus on otsas. Tätte kõtusepaak värske ja puhta ta-vabensiiniga.
Sõutevõti on eemaldatud (OFF). Liiguta sõutevõti		asendisse ON.
Öhuklapp on asendis OFF (CLOSE). Seadke ðuklapi hoob asendisse ON(FULL, OPEN).
Kütuse etteandepumba nupp pole alla vajut-adud.		Vajutage kõtusepumba nppu.
Mootor on üle ujutatud. Oodake mõni minut enne		taaskäivita-mist, ARGE eeltäitke.Taaskäivitage mootor, kui tãisgaasil,hoides ðhuklappi asendis OFF (CLO-SE).
Sõuteküünal pole ühendatud. Ühendage juhe sõuteküünlaga.
Sõuteküünal on defektne. Vahetage sõuteküünal
Kütuses on vett või kõtus on liiga vana. Tühjenda		kõtusepaak ja karbura- tor. Tätte kõtusepaak värske ja puh-ta tavabensiiniga.
Kõtusevoolikus on aur. Veenduge, et kõik kõtuse		voolikud onkõtusepaagi vãjalaskeavast allpool.Kõtusevoolik peaks jooksma otse kõtusepaagist karburaatorisse.
Muud põhjused. Tutvuge Selles juhendis kirjeldadud		algprotseduuride juhistega hoolikalt.
Kõtuselülti (kui kuulub varustusse) on asendisCLOSE (VÄLJAS).		Keerake kõtuselülti asendisse OPEN(ON) (SEES).
Gaasihoob on asendis STOP. Viige gaasihoob asendisse FAST.
Vähendatud võimsus Sõüte	kõunal pole ühendatud. Ühendage juhe sõutekõunlaga.
	Toode viskab liiga palju lund. Vähendage kogum	sava laiust ja vis-kekiirust.
	Kütusepaagi kork on kaetud jää või lumaega. Eem	aldage jää ja lumi kõtusepaagi korgi pealt ja umbert.
	Summuti on määr Dunud või ummistunud. Puhastage summuti või vahetage see välja.
	Kaabel on ebasobiva pikkusega. Kohandage kaablit.
	Summuti likumine on takistatud. Veenduge, et mootor on külm. Eemaldage ummistus.
	Karburaatori ùhu sissevõtuava on blokeeritud. Veenduge, et mootor on külm. Eemaldage ummistus.
Mootor on tühikäigul või tõotab raskelt	Öhuklapp on asendis ON (FULL, OPEN). Liigutage ùhuklapp asendisse OFF (CLOSE).
	Kütusevoolik on umbes. Puhastage kõtusevoolik.
	Kütuses on vett või kõtus on liiga vana. Tühjenda	ge kõtusepaak ja karbura- tor. Tätke kõtusepaak värske ja puh- ta tavabensiiniga.
	Karburaator tuleb välja vahetada. Võtke ühendust volitatud hoolduskes- kusega.
	Rihm on välja veninud. Vahetage tigulaaduri v-vöö välja.
Liigne vibratsioon/käepi-deme liikumine	Mõned osad on lahti. Tigulaadurid on kahjusta-tud.	Pingutage kõiki kinniteid. Vahetage välja kõik kahjustatud osad. Kui vi-bratsion ei kao, võtke ühendust vol-tud hoolduskeskusega.
	Käepidemed pole ùiges asendis. Veenduge, et kæpidemed on lukus-tatud öigesse asendisse.
	Reguleerimishoova mutrid on lahti. Pingutage muttreid, kuni tunnete, et kæpidere on ohutult kinnitud.
Starteri käivitusnõör i kæ-pidet on raske tõmmata	Starteri käivitusnõör i kæpidere on külmunud.	Tõmba käivitusnõör i aeglaselt starte-rist välja niipalju kui võimalik ja la-se seejärel käivitusnõör i kæpidemest lahti. Kui mootor ei käivitu, korrake toimingut või kasutage elektrilist star-terit.
	Nõör puutub kokku teiste componentidega.	Käivitusnõör ei tohi teiste juhtmete või voolikutega kokku puutuda.
Veojūkudumine/sõidukii-ruse aeglustumine	Rihm libiseb. Kohandage kaablit. Reguleerige riha.	ma.
	Rihm on kulunud. Kontrollige rihma ja vajadusel vahe-tage see.
Lume vãljaviske seiskumine või aeglustumine	Rihm on rihmarattalt maas. Kontrollige rihma ja pange see rattale tagasi.
	Kanali deflektor on ummistunud. Puhastage kanali deflektor.
	Võörkehad ummistavad tigulaadureid. Eemaldage tigulaaduritet praht või võörkeha.
	Nihketihvt on katki. Vahetage katkine nihketihvt vãlia.
	Ülemäärane lumi ja jää koguntevad roomiku componentide vahele.	Eemaldage ülemäärane lumi ja jää roomiku componentide vahelt.
	Hõrdeajami veoratas on kulunud. Võtke ühendust volitatud hooduskes-kusega.
Tigulaadur ei põörle pãrast põörde rike pãrast kãepideme vabastamist	Vearihm pole joondatud. Reguleerige veorihma.
	Vãjastusdeflektor pole joondatud. Reguleerige vãjastusdeflektorit.
Tuled pole sisse lulitatud (kui on paigaldatud)	Mootor ei tõta. Käivitage mootor.
	Kaabliühendus on lahti. Kontrollige mootori ja tulede kaabliü-hendusi.
	LED on lübipölenud. Vahetage LED-moodul vãlia. Üksi-kuid LED-e ei saa asendada.
Vãljaviske põörpead on raske liigutada	Vãljaviske põörpea mehmanismis on praht. Puhastage vãljaviske põörpea meh-anismi sisemised osad.
	Kaablid on solmes või kahjustatud. Veenduge, et	kaablid pole solmes.Vahetage kahjustatud kaablid vãlia.
Toode põrdub ühele kõl-jele	Rehvirõhk ei ole võrdne.	Reguleerige rehvirõhku ja tätte rehv.
	Seadmel on vaid üks vedav ratas. Kontrollige rehvi lukustustihvi.
	Plastalus on ebaühtlaselt reguleeritud.	Reguleerige liugplaate ja kelku.
	Liugplaadid on ebaühtlaselt reguleeritud.	Reguleerige liugplaate ja kelku.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoistamine

Toote ja kutuse transportimisel ning houstamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest voi boileritest parit saded ja lahtine leek voivad pohjustada tulekahju.
Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
- Toote pikaks ajaks hoiule panemisel tuhjendage eelnevalt kutusepaak.

• Kui karburaatori kutuseanumal on tuhjenduskork, siis eemaldage kutus karburaatorist, enne kui paned toote pikemaks ajaks hoiule.
• Transportimisel kinnitage toode ohutult, et ara hoidakahjustusi ja onnetusi.
• Hoidke toodet lukustatud kohas, kus sellele ei päase juurde lapsed ega volitamata isikud.
  Hoidke toodet kuivas kohas, mis ei kulmu.

Körvaldamine

• Järgi kohlåkke utiliserimiseskirju ja kehtivaid seadusi.

• Kemikaalid (nt mootorioli ja kutus) kōrvalda hoolduskeskuses vōi spetsiaalses jāatmejaamas.
  Korvalda toode kasutuselt sobivas jaatmejaamas voisaade see Husqvarna korvaldamisele.

Tehnilised andmed

Tehnilised andmed

	ST 124
Mööttmed
Mass tühjade paakidega, kg 76
Maksimaalne rehviöhk:töä ajal, PSI 20
Sisselaskeava körgus, cm 53,3
Töölaius, cm 61
Mootor
Kaubamärk Husqvarna
Mootori nimivöimsus, kW 4,3
Kubatuur, cm3 212
Kütuse lik Plüvaba (maksimaalselt 10% etanoo- li)
Kütuse mahutavirus, gal/l 0,58/2,2
Öli:tüpp(API SJ-SN) SAE 5W30 (alla 0°C (32°F))
Öli mahutavirus, fl. oz./l 20/0,6
Elektrisüsteem
SüüteküINAL F7RTC
Süüteküünla elektroodide vahe (tolli/mm) 0,027-0,031/ 0,7-0,8
Müratasemed 46
Helitugevuse tase, dB(A) 100
Müravöimsustase, garanteeritud LwA dB(A) 102
Müratase 47
Heliröhutase kasutaja körva juures, mõedetud Lp(dB(A)) 86
Vibratsionitisamed, ahveq 48
Vibratsionitisase kä Epideme juure, vasak/parem	4,15/4,08

Vastavusdeklaratsoon

EÜ vastavusdeklaratssoon

Meie, Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, deklareerime ainuvastutusel, et kirjeldatud toode:

Kirjeldus Lumepuhur
Kaubamärk	Husqvarna
Platzvorm/tüpp/mudel	ST 124
Partii Seerianumber alates aastast 2020.

vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv"
2011/65/EL „direktiiv teatavate ohtlike	ainete kasutamise piiramise kohta"
2014/30/EL „elektromagnetilise ühilduvuse direktiiv"
2000/14/EÜ, 2005/88/EÜ „välitingimustes kasutatavate seadmete müra direktiiv"

Kohalduvad järgmised ühlustatud standardid ja/vöi tehnilised spetsifikatsionid: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 8437-1:2019, EN ISO 8437-2:2019, EN ISO 8437-4:2019, EN ISO 3744:2010, EN 1032:2003+A1:2008, EN IEC 63000:2018.

Vastavalt direktiivi 2000/14/E Ü lisale V on deklareeritud helitasese väartused toodud tehniliste andmete jaotises ja allkirjastatud EL-i vastavusdeklaratsioonis.

Tarnitud lumepuhur vastab naidisele, mis labis kontrlli.

Ettevötte Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, nimel: 2020-02-07

Claes Losdal

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto 140

Turvallinen 141

Asentaminen. 145

Käytö. 146

Huolto. 148

Vianmäritys. 150
