Vrsta izdelka	Traktorska kosilnica s sedečim upravljalcem
Znamka	STIGA
Model	SWIFT 372e
Napajanje	Litij-ionska baterija 48 V (BT 750/1 Li 48 ali BT 775/1 Li 48)
Število baterij	3 (možne konfiguracije 2 ali 3 za zmanjšano zmogljivost)
Polnilnik baterije	CGDF Li 48 (vgrajen ali zunanji kot opcija)
Višina reza	3 do 8 cm (6 položajev)
Širina reza	Približno 92 cm (ni natančno, ocena)
Hitrost napredovanja	Spremenljiva (pedal za vožnjo)
Največji dovoljeni nagib	10 stopinj (približno 18 %)
Vlečni motor	Električni, moč ni navedena
Motor rezil	Električni, moč ni navedena
Režim rezanja	ECO, NORMAL, TURBO (odvisno od različice plošče)
Posebne funkcije	Bluetooth, Cruise Control (na plošči tipa II), USB vtičnica
Vreča za zbiranje	Vključena, z zvočnim indikatorjem polnosti
Opcije	Komplet za mulčenje, komplet za zaščito zadnjega izmeta, hitri polnilnik, zaščitna prevleka
Varnost	Zavorni gumb v sili, zaznavanje prisotnosti upravljalca, mikro stikala, samodejna zavora
Raven zvoka (garantirana zvočna moč)	Ni navedeno (glejte nalepko)
Teža	Ni navedeno (glejte nalepko)
Dimenzije (D x Š x V)	Ni navedeno (glejte priročnik)
Redno vzdrževanje	Čiščenje po vsaki uporabi, preverjanje pritrditev, tlak v pnevmatikah, polnjenje baterij
Občasno vzdrževanje	Mazanje vsakih 25 ur, brušenje/zamenjava rezil, letno čiščenje prezračevalnih filtrov
Predvidena uporaba	Košnja in zbiranje trave za zasebne uporabnike (amaterska uporaba)

Pogosto zastavljena vprašanja - SWIFT 372e STIGA

Kakšna je avtonomija baterije Stiga Swift 372e ?

Avtonomija je odvisna od več dejavnikov: višine in gostote trave, uporabe načina ECO, temperature okolice. Za optimizacijo uporabljajte način ECO, kosite v suhem vremenu in se izogibajte pogostim ustavljanjem.

Kako napolniti baterije ?

Baterije lahko napolnite na krovu tako, da priloženi polnilnik (CGDF Li 48) priključite na polnilno vtičnico pod sedežem, ali jih odstranite in napolnite z zunanjim polnilnikom (opcija). Popolno polnjenje traja več ur.

Kako nastaviti višino reza ?

Uporabite ročico za nastavitev višine reza (sl. 6.G), ki ponuja 6 položajev od 3 do 8 cm. Ročico premaknite bočno in jo zaskočite v želeno zarezo.

Kaj storiti, če se stroj ne zažene ?

Preverite, ali je ključ do konca vstavljen, ali je gumb v sili izključen, ali je prenos vklopljen (ročica v vodoravnem položaju) in ali je pedal za vožnjo sproščen. Če težava vztraja, napolnite baterije.

Kako uporabljati način ECO ?

Na nadzorni plošči tipa II pritisnite gumb ECO (sl. 7.H), da zmanjšate hitrost vrtenja rezil in prihranite baterijo. Ni priporočljivo pri visoki ali mokri travi.

Kaj pomeni neprekinjen zvočni signal ?

Neprekinjen zvočni signal pomeni, da je vreča za zbiranje polna. Izklopite rezila, ustavite stroj in izpraznite vrečo.

Kako očistiti izmetni kanal ?

V primeru zamašitve odstranite vrečo za zbiranje ali zadnjo zaščito, nato odstranite nabrano travo skozi izmetno odprtino. Za čiščenje notranjosti ohišja lahko uporabite tudi vodni priključek.

Ali lahko kosim vzvratno ?

Da, vendar morate med celotnim manevrom držati pritisnjen gumb za dovoljenje košnje vzvratno (sl. 7.C). V nasprotnem primeru se rezila samodejno izklopijo.

Kako zamenjati kolo ?

Stroj postavite na ravno površino, uporabite primerno dvigalko (največja višina 130 mm za zadnja kolesa), odstranite pokrov, elastični obroč in podložko, nato zamenjajte kolo. Pred ponovno montažo namažite os z mastjo.

Kakšno je priporočeno redno vzdrževanje ?

Pred vsako uporabo: preverite pritrditve, tlak v pnevmatikah, varnostne naprave. Po vsaki uporabi: splošno čiščenje. Vsakih 25 ur: mazanje in brušenje rezil. Letno: čiščenje prezračevalnih filtrov baterij.

NAVODILA ZA UPORABO SWIFT 372e STIGA

[2] Največja napetost električnega napajanja

[4] Najvišja hitrost delovanja motorja

[5] Baterija

[6] Polnilnik baterije (CGDF Li 48)

[7] Najdaljši čas polnjenja

[8] Moč pogonskega motorja

[9] Moč motorja rezil

[10] Frekvenčni pasovi, v katerih deluje radijska oprema

[11] Največja moč pri radijski frekvenci, ki je prenesena v frekvenčnih pasovih, v katerih deluje radijska oprema

[17] Najmanjši polmer območja z nepokošeno travo

[18] Višina košnje

[19] Širina košnje

[20] Hitrost (okvirna) pri vožnji naprej

[21] Hitrost (okvirna) pri vzvratni vožnji

[22] Največji dovoljeni naklon

[23] Dimenzije

[24] Dolžina s košaro

[25] Širina

[26] Višina

[27] Koda rezalne naprave

[28] Raven zvočnega tlaka (najv.)

[29] Nezanesljivost meritve

[30] Raven izmerjene jakosti zvoka (najv.)

[31] Raven zajamčene jakosti zvoka

[32] Raven vibracij na voznikovem sedežu (najv.)

[33] Raven vibracij na volanu (najv.)

[34] Tabela z ustreznimi kombinacijami baterij

[35] Kombinacija baterij za optimalno zmogljivost stroja.

[36] Kombinacija baterij, pri kateri je zmogljivost stroja zmanjšana

[37] Kombinacija baterij, ki omogoča samo vklop pogona koles

[38] Uporaba treh baterij, vstavljenih v stroj (ne glede na kombinacijo), zagotavlja njegovo delovanje, vendar z zmanjšano zmogljivostjo

[39] Uporaba dveh baterij, vstavljenih v stroj (ne glede na kombinacijo), zagotavlja samo vklop pogona koles

[41] Za zagotavljanje najboljšega delovanja se priporoča, da so baterije popolnoma napolnjene.

[42] Dodatna oprema po naročilu

[43] Pomožna vtičnica za USB-opremo

[43.A] Napetost in tok polnjenja (USB-izhod)

[43.B] Tip

[43.C] Ime in naslov proizvajalca

(a) Sočasno polnjenje 2 baterij BT 750/1 Li 48 "na napravi" in 2 baterij BT 775/1 Li 48 na "hitrem polnilniku".

(b) Konfiguracija baterij, ki je drugačna od navedene, se šteje kot nepravilna uporaba naprave.

[1] SR - TEHNIČKI PODACI

[42] Dodatna oprema na zahtev

[42.A1] Komplet za malčiranje

[42.A2] Komplet za malčiranje

[42.B] Punjač baterije

[42.C] Pokrovna cerada

[42.D] Komplet štitnika za izbacivanje otpozadi

2) Električna sigurnost

a) Kabel za punjenje akumulatora mora odgovarati utičnici. Nikad nemojte ni na koji način izmjenjivati utikač. Nemojte koristiti adaptere s uzemljenim kabelom za punjenje akumulatora. Neizmijenjeni utikači i odgovarajuće utičnice će smanjiti opasnost od strujnih udara.

Ikona na sl. 7.N ukazuje na pregrijavanje električnih komponenti. Pogledajte pogl. 15.

Ikona poluge za aktiviranje/deaktiviranje prijenosa

Ikona na sl. 7.O svijetli kad prijenos nije aktiviran (pogledajte odl. 6.3 i pogl. 15).

Ikona na sl. 7.N ukazuje na pregrijavanje električnih komponenti. Pogledajte pogl. 15.

Ikona poluge za aktiviranje/deaktiviranje prijenosa

Ikona na sl. 7.O svijetli kad prijenos nije aktiviran (pogledajte odl. 6.3 i pogl. 15).

2) Električna sigurnost

a) Utikač kabela punjača baterije mora biti kompatibilan sa strujnom utičnicom. Nikad nemojte prepravljati utikač. Nemojte upotrebljavati adaptere s kabelom punjača baterije s uzemljenjem. Utikači koji nisu prepravljani te koji su kompatibilni s utičnicom smanjuju opasnost od električnog udara.
b) Izbjegavajte dodir tijela s provodnim površinama ili površinama s uzemljenjem, kao što su cijevi, radijatori, štednjaci, hladnjaci. Opasnost od električnog udara se povećava ako tijelo dođe u blizinu mase ili uzemljenja.

Pročitajte upute prije uporabe stroja.

POZOR

Za zaustavljanje stroja:

1. Otpustite papučicu pogona radi zaustavljanja kretanja.

2. Isključite stroj isključivši ključ (sl. 6.A).

NAPOMENA

b. Čistenie vonkajšej časti

BEZPEČNOSTNÝ POKYN

3.1 Urjenje....5
3.2 Začetna opravila....5
3.3 Med uporabo 5
3.4 Vzdrževanje, shranjevanje....6
3.5 Varovanje okolja 7

1. SPOZNAVANJE STROJA....7

4.1 Opis stroja in namen uporabe...... 7
4.2 Opozorilni znaki....8
4.3 Identifikacijska etiketa 8
4.4 Glavni sestavni deli....9

1. NAMESTITEV....9

5.1 Komponente za namestitev 9
5.2 Namestitev volana.... 10
5.3 Namestitev sedeža.... 10
5.4 Namestitev zbiralne košare 10

1. KOMANDE ZA UPRAVLJANJE....10

6.1 Stikalo na ključ.... 10
6.2 Pedal pogona 10
6.3 Vzvod za vklop / izklop prenosnega sklopa....11
6.4 Vzvod za nastavitev višine košnje..... 11
6.5 Gumb za primere v sili 11
6.6 Pomožna vtičnica za USB-opremo .... 11
6.7 Naprava za zvočno signalizacijo...... 12
6.8 Krmilna plošča.... 12
6.9 Funkcija Bluetooth 15

8.1 Splošne informacije 20
8.2 Baterija 20
8.3 Čiščenje 22
8.4 Mazanje....23
8.5 Pritrdilne matice in vijaki 23

1. IZREDNO VZDRŽEVANJE....23

9.1 Varnostna priporočila.... 23
9.2 Sklop rezalnih naprav/rezalne naprave 23
9.3 Zamenjava sprednjih/zadnjih koles.... 24
9.4 Zamenjava LED-sijalk.... 25

1. SHRANJEVANJE 25
2. PREMIKANJE IN PREVOZ....25

3. SERVIS IN POPRAVILA 25

4. OBSEG GARANCIJE 26

5. TABELA VZDRŽEVANJA....26
6. PREPOZNAVANJE MOTENJ 27
7. DODATNA OPREMA....30

16.1 Komplet za mulčenje 30
16.2 Polnilnik baterij (za hitro polnjenje)... 30
16.3 Komplet ščitnika zadnjega izmeta ..... 30

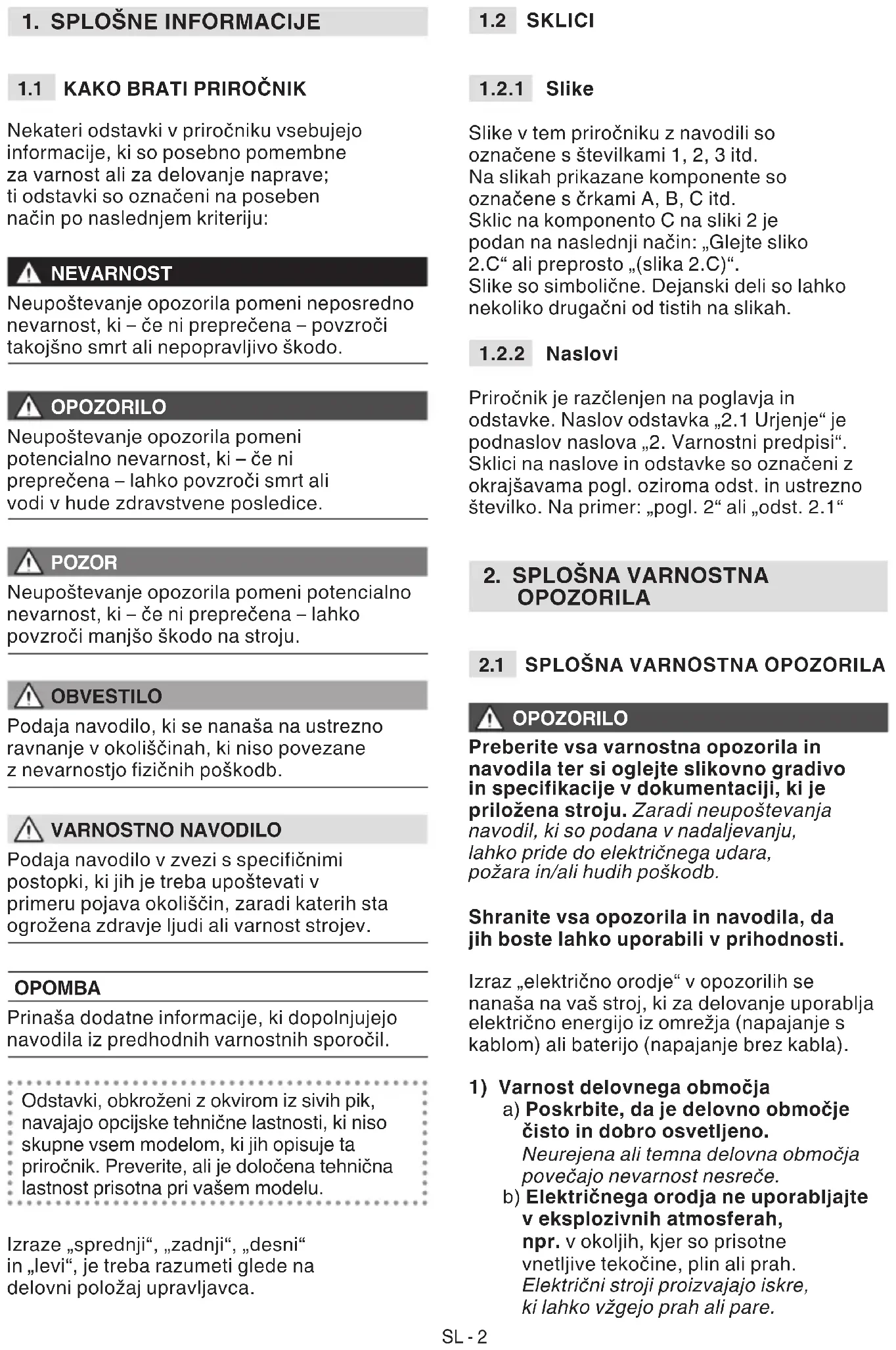

1. SPLOŠNE INFORMACIJE

1.1 KAKO BRATI PRIROČNIK

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju:

NEVARNOST

Neupoštevanje opozorila pomeni neposredno nevarnost, ki – će ni preprečena – povzroči takojšno smrt ali nepopravljivo škodo.

OPOZORILO

Neupoštevanje opozorila pomeni potencialno nevarnost, ki – če ni preprečena – lahko povzroči smrt ali vodi v hude zdravstvene posledice.

POZOR

Neupoštevanje opozorila pomeni potencialno nevarnost, ki – će ni preprečena – lahko povzroči manjšo škodo na stroju.

OBVESTILO

Podaja navodilo, ki se nanaša na ustrezno ravnanje v okoliščinah, ki niso povezane z nevarnostjo fizičnih poškodb.

! VARNOSTNO NAVODILO

Podaja navodilo v zvezi s specifičnimi postopki, ki jih je treba upoštevati v primeru pojava okoliščin, zaradi katerih sta ogrožena zdravje ljudi ali varnost strojev.

OPOMBA

Prinaša dodatne informacije, ki dopolnjujejo navodila iz predhodnih varnostnih sporočil.

Odstavki, obkroženi z okvirom iz sivih pik, navajajo opcijske tehnične lastnosti, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je določena tehnična lastnost prisotna pri vašem modelu.

Izraze „sprednji“, „zadnji“, „desni“ in „levi“, je treba razumeti glede na delovni položaj upravljavca.

1.2 SKLICI

1.2.1 Slike

Slike v tem priročniku z navodili so označene s številkami 1, 2, 3 itd. Na slikah prikazane komponente so označene s črkami A, B, C itd. Sklic na komponento C na sliki 2 je podan na naslednji način: „Glejte sliko 2.C“ ali preprosto „(slika 2.C)“. Slike so simbolične. Dejanski deli so lahko nekoliko drugačni od tistih na slikah.

1.2.2 Naslovi

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka „2.1 Urjenje“ je podnaslov naslova „2. Varnostni predpisi“. Sklici na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno številko. Na primer: „pogl. 2“ ali „odst. 2.1“

2. SPLOŠNA VARNOSTNA OPOZORILA

2.1 SPLOŠNA VARNOSTNA OPOZORILA

OPOZORILO

Preberite vsa varnostna opozorila in navodila ter si oglejte slikovno gradivo in specifikacije v dokumentaciji, ki je priložena stroju. Zaradi neupoštevanja navodil, ki so podana v nadaljevanju, lahko pride do električnega udara, požara in/ali hudih poškodb.

Shranite vsa opozorila in navodila, da jih boste lahko uporabili v prihodnosti.

Izraz „električno orodje“ v opozorilih se nanaša na vaš stroj, ki za delovanje uporablja električno energijo iz omrežja (napajanje s kablom) ali baterijo (napajanje brez kabla).

1) Varnost delovnega območja

a) Poskrbite, da je delovno območje čisto in dobro osvetljeno.
Neurejena ali temna delovna območja povečajo nevarnost nesreče.
b) Električnega orodja ne uporabljajte v eksplozivnih atmosferah, npr. v okoljih, kjer so prisotne vnetljive tekočine, plin ali prah. Električni stroji proizvajajo iskre, ki lahko vžgejo prah ali pare.

c) Med uporabo električnega orodja bodite pozorni, da se otroci in druge prisotne osebe zadržujejo na varni razdalji. Zaradi motečih dejavnikov lahko med delom izgubite nadzor.

2) Električna varnost

a) Vtikač polnilnika baterije mora biti združljiv z vtičnico. Vtikača v nobenem primeru ne spreminjajte. Ne uporabite adapterjev za kabel polnilnika baterije, ki je ozemljen. Vtikači, ki niso nikakor spremenjeni in so primerni za vtičnico, zmanjšajo nevarnost električnega stresljaja.

b) Izogibajte se stiku telesa s predmeti, ki imajo ozemljitev, kot so cevi, radiatorji, kuhinjski elementi, hladilniki. V primeru takšnega stika se poveča nevarnost električnega stresljaja.

c) Električnega orodja ne izpostavljajte dežju ali mokremu okolju. Voda, ki vstopi v električno orodje, poveča nevarnost električnega udara.

d) Nikoli ne vlecite kabla polnilnika baterije, ko želite izvleči vtikač. Kabel polnilnika baterije zaščitite pred toploto, oljem, topili, ostrimi predmeti, ostrimi robovi ali premičnimi deli. Poškodovan ali pretisnjen kabel poveča nevarnost električnega udara.

e) Kabla ne uporabljajte na neustrezen način. Kabla ne uporabljajte za nošenje ali vleko orodja. Kabla ne vlecite, da bi vtič izklopili iz vtičnice. Kabla ne izpostavljajte virom toplote, olju, ostrim robovom ali premikajočim sestavnim delom. Poškodovan ali pretisnjen kabel poveča nevarnost električnega udara.

f) Kadar z električnim orodjem opravljate dela na prostem, uporabite podaljšek, ki je primeren za uporabo na prostem. Uporaba ustreznega električnega podaljška zmanjša nevarnost električnega udara.

g) Če se ni mogoče izogniti uporabi električnega orodja v vlažnemu okolju, uporabite električno vtičnico, ki je zaščitena z odklopnikom na preostali (diferenčni) tok (RCD-Residual Current Device). Uporaba naprave na preostali tok zmanjša nevarnost električnega udara.

h) Polnilnik baterije priklopite izključno v vtičnico, katere napetost in frekvenca ustrezata vrednostim, navedenim na napisni tablici.

NEVARNOST

Vlaga in elektrika nista združljivi:

• Za rokovanje z električnimi kabli in njihovo priključitev morate izbrati suho mesto.
• Pazite, da ne pride do stika med električnim vtikačem ali kablom in mokrim območjem (mlaka ali vlažen teren).
• Po potrebi uporabite podaljške z nepropustnimi in homologiranimi vtičnicami, ki jih dobite v trgovinah.
• Električno vtičnico, ki se uporablja za polnjenje in je povezana z električnim omrežjem stavbe, mora namestiti usposobljen električar. Vtičnica mora biti ustrezno zaščitena z odklopnikom na preostali tok (RCD-Residual Current Device), pri čemer nazivni odklopnik tok ustreza veljavnim standardom.
• Nepravilno izveden električni priklop lahko povzroči kratek stik in resne telesne poškodbe, vključno s smrtjo.

- Med polnjenjem baterije preprečite prekinitev dovajanja električnega toka:

• preverite, ali je skupna moč električne napeljave ustrezna.
• priključite stroj na električno vtičnico z zadostno amperažo.
• ne uporabljajte istočasno drugih električnih aparatov z visoko absorpcijo moči.

3) Osebna varnost

a) Med uporabo električnega orodja ostanite zbrani, spremljajte svoje delo in ravnajte preudarno. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo električnega orodja lahko povzroči hude telesne poškodbe.

b) Uporabljaje osebno varovalno opremo. Vedno nosite zaščitna očala. Uporaba osebne varovalne opreme, npr. protiprašne maske, zaščitne in protizdrsne obutve, zaščitne čelade ali zaščitnih slušalk, zmanjša nevarnost telesnih poškodb.

c) Preprečite nehotene zagone orodja. Preden vtič priklopite na vtičnico, primete ali prenašate električno orodje, se prepričajte, da je stikalo v položaju za izklop (OFF). Če električno orodje prenašate s prstom na stikalu ali ga priklopite na električno vtičnico, ko je stikalo v položaju za vklop (ON), se poveča nevarnost nesreče.

d) Pred zagonom električnega orodja odstranite vse ključe in nastavitvena orodja. Ključ ali orodje, ki ostane v stiku s premičnim delom stroja, lahko povzroči telesne poškodbe.

e) Ne nagibajte se. Vedno ohranite ustrezno oporo in ravnotežje. To vam omogoči boljši nadzor nad električnim orodjem v primeru nepredvidljivih dogodkov.

f) Oblecite se delu primerno. Ne nosite ohlapnih oblek ali nakita. Poskrbite, da vaši lasje in oblačila ostanejo na varni razdalji od premičnih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zataknejo med premične dele.

g) Če je na voljo oprema za priklop na sistem za odsesavanje in zbiranje prahu, se prepričajte, da je ustrezno priklopljena in se pravilno uporablja. Uporaba te opreme lahko zmanjša tveganja, ki so povezana s prahom.

h) Ne dovolite, da bi zaradi izkušenj, pridobljenih pri uporabi stroja, postali manj pozorni in prenehali upoštevati pravila varne uporabe električnega orodja. Malomarno ravnanje lahko povzroči hude poškodbe v delčku sekunde.

4) Uporaba in zaščita električnega orodja

a) Električnega orodja ne preobremenite. Uporabite električno orodje, ki je primerno za izvajanje opravila. S primernim električnim orodjem boste delo opravili kakovostneje in varneje ter s hitrostjo, za katero je bilo zasnovano.

b) Električnega orodja ne uporabljajte, če ga ni mogoče pravilno zagnati ali zaustaviti s stikalom. Električno orodje, ki ga ni mogoče zagnati s stikalom, je nevarno in ga je treba popraviti.

c) Ne uporabite stroja, če ga s stikalom na ključ ni možno pravilno zagnati ali zaustaviti. Stroj, ki ga ni možno zagnati s stikalom na ključ, je nevaren in mora na popravilo v servisni center.

d) Pred izvajanjem nastavitev, menjavo dodatne opreme ali shranjevanjem električnega orodja odstranite kontaktni ključ. Ti preventivni varnostni ukrepi zmanjšajo tveganje za naključen zagon stroja.

e) Ko električnega orodja ne uporabljate, ga shranjujte zunaj dosega otrok. Ravno tako ne dovolite, da bi ga uporabljale osebe, ki z njim nimajo izkušenj in

niso seznanjene s temi navodili. Električna orodja so nevarna, će jih uporabljajo neusposobljene osebe.

f) Vzdržujte električna orodja in dodatno opremo. Preverite, ali so premični deli ustrezno poravnani in se lahko prosto gibljejo, ter se prepričajte, da ni nobenih poškodb ali drugih stanj, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodb je treba električno orodje pred uporabo popraviti. Veliko nesreč nastane zaradi pomanjkljivega vzdrževanja.

g) Poskrbite, da so rezalni deli nabrušeni in čisti. Ustrezno vzdrževanje rezalnih delov ter dobro nabrušena rezila prispevajo k boljšemu nadzoru nad rezili, saj se manj zatikajo.

h) Uporabite električno orodje in pripadajočo dodatno opremo skladno s priloženimi navodili in ob upoštevanju delovnih pogojev ter vrste dela, ki ga boste opravljali. Uporaba električnega orodja za drugačne postopke od predvidenih lahko povzroči nevarnost.

i) Poskrbite, da so ročaji in vse oprijemalne površine suhe, čiste in brez sledov olja in masti. Drseči ročaji in oprijemalne površine ne omogočajo varnega izvajanja premikov in upravljanja orodja v primeru nepredvidenih dogodkov.

5) Uporaba baterijskega orodja in previdnostni ukrepi

a) Za polnjenje baterij uporabljajte samo polnilnike, ki jih priporoča proizvajalec. Polnilnik, ki je zasnovan za določeno vrsto baterij, lahko povzroči nevarnost požara, električni udar, pregrevanje ali iztekanje korozivne tekočine iz baterij, će se uporablja za polnjenje drugačne vrste baterij od predvidene.

b) Uporabljajte samo baterije, ki so predvidene posebej za vaše orodje. Uporaba katere koli druge vrste baterij lahko povzroči nevarnost za poškodbe in požar.

c) Kadar baterij ne uporabljate, jih ne hranite v bližini kovinskih predmetov, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki bil lahko povzročili kratki stik med kontakti. Kratki stik med kontakti baterije lahko povzroči vžig ali požar.

d) Če je baterija v slabem stanju, lahko iz nje izteka tekočina. Preprečite stik s tekočino. Del telesa, ki je prišel v nehoten stik s tekočino, izpirajte z vodo. Če pride tekočina v stik z očmi, se posvetujte tudi z zdravnikom. Tekočina, ki izteče iz baterije, lahko povzroči draženje kože ali opekline.

e) Baterije ali orodja ne uporabljajte, če sta poškodovana ali spremenjena na nedovoljen način. Delovanje baterij, ki so poškodovane ali spremenjene na nedovoljen način, je lahko nepredvidljivo; takšne baterije lahko povzročijo požar, eksplozijo ali nevarnost poškodb.

f) Baterij ali orodja ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljanje ognju ali temperaturam, višjim od 130 °C, lahko povzroči eksplozijo.

g) Upoštevajte vsa navodila za polnjenje. Baterij ne polnite, če temperatura ni znotraj območja, navedenega v navodilih. Neustrezno polnjenje ali polnjenje pri temperaturah zunaj navedenega območja lahko poškoduje baterije in poveča nevarnost požara.

h) Baterij ne polnite v prostorih, v katerih so prisotne pare, vnetljive snovi ali visoka vlažnost. Če se vlažnemu okolju ni možno izogniti, uporabite električni vtič, zaščiten z odklopnikom na preostali tok (RCD-Residual Current Device), da zmanjšate nevarnost električnega stresljaja.

a) Orodje lahko popravlja samo usposobljeno osebje, ki uporablja izključno originalne nadomestne dele. To zagotavlja varnost električnega orodja.

b) Ne popravljajte baterij. Popravila mora izvesti proizvajalec ali specializirani servisni center.

3. VARNOSTNA OPOZORILA ZA TRAKTORSKO KOSILNICO

3.1 URJENJE

- Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja. Naučite se hitro ustaviti stroj.

- Nikoli ne dovolite, da stroj uporabljajo otroci ali osebe, ki niso ustrezno seznanjene z uporabniškimi navodili. Lokalni zakoni lahko določajo spodnjo starostno mejo za uporabnike.

- Ne prevažajte otrok ali drugih potnikov.

- Izpostaviti je treba, da je upravljavec ali uporabnik odgovoren za nesreče ali nepredvidene situacije, v katerih lahko pride do poškodb drugih oseb ali njihove lastnine. Uporabnik mora oceniti morebitna tveganja na terenu, kjer namerava opravljati delo, in poskrbeti za svojo varnost in varnost drugih oseb, kar še posebej velja za nagnjene, neravne, spolzke ali nestabilne terene.

- Ta priročnik se šteje za del stroja, zato ga mora v primeru njegove začasne izročitve ali prodaje vedno spremljati.

3.2 ZAČETNA OPRAVILA

Osebna varovalna oprema (OVO)

• Nadenite si primerna oblačila, močne delovne čevlje, ki varujejo pred drsenjem, in dolge hlače. Ne zaganjajte stroja bosi ali z odprtimi sandali. Nosite zaščitne glušnike.
• Uporaba protihrupne varovalne opreme lahko zmanjša vašo sposobnost, da slišite morebitna opozorila (klice ali alarme). Bodite skrajno pozorni na vse, kar se dogaja okrog delovnega območja.
• Ne nosite šalov, halj, verižic, zapestnic, oblačil z ohlapnimi deli, trakovi ali kravatami in drugih visečih ali širokih oblačil ali dodatkov, ki bi se lahko zapletli v stroj ali predmete in materiale na delovnem mestu.
• Spnite dolge lase.

Delovno območje/stroj

Dobro preglejte celotno delovno območje in odstranite vse, kar bi stroj lahko izmetal ali bi lahko poškodovalo rezalno napravo/vrteče dele (kamenje, veje, žice, kosti itd.).

3.3 MED UPORABO

Delovno območje

• Stroja ne uporabljajte v okoljih z nevarnostjo eksplozije in v prisotnosti vnetljivih tekočin, plina ali prahu. Električni kontakti ali mehansko trenje lahko ustvarijo iskre, ki lahko povzročijo vžig prahu ali hlapov.
• Stroj upravljajte samo pri dnevni svetlobi ali pod dobro umetno svetlobo in ob dobri vidljivosti.
• Poskrbite, da se na delovnem območju ne zadržujejo odrasle

osebe, otroci in živali. Otroke mora nadzorovati druga odrasla oseba.

• Dela ne opravljajte, ko je trava mokra, v dežju in v primeru nevarnosti nevihte, zlasti će je napovedana možnost grmenja.
• Posebno pozorni bodite na nepravilnosti terena (izbokline, vbokline), nagibe, skrite nevarnosti in na morebitno prisotnost ovir, ki bi lahko zmanjšale vidljivost.
• Zelo pozorni bodite v bližini strmin, jarkov ali nasipov. Če eno izmed koles prekorači rob ali će rob popusti, se stroj lahko prevrne.
• Bodite previdni na nagnjenih površinah: potrebna je posebna pazljivost, da preprečite prevrnitev stroja ali izgubo nadzora nad strojem. Glavni vzroki za izgubo nadzora so:
• Pomanjkljivo oprijemanje koles.
• Pretirana hitrost.
• Nenadna sprememba smeri.
• Neprimerno zaviranje.
• Neustreznost stroja za tip uporabe.
• Pomanjkljivo poznavanje učinkov, ki so lahko posledica pogojev na terenu.
• Uporaba stroja kot vlečnega vozila.
• Če stroj uporabljate v bližini ceste, bodite pozorni na promet.

OBVESTILO

Stroji, ki so predmet tega priročnika, niso zasnovani za uporabo kot vlečna vozila.

Ravnanje

• Med vožnjo in med delom pazite, da ne boste raztreseni, in ohranjajte potrebno zbranost.
• Bodite posebno pozorni pri vzvratni vožnji ali pomikanju v smeri nazaj. Pred in med vzvratnim pomikanjem opazujte, kaj je za vami, da se prepričate o odsotnosti ovir.
• Bodite pozorni, kadar uporabljate dodatno opremo, ki lahko vpliva na stabilnost stroja, zlasti na nagnjenih terenih.
• Roke in stopala imejte vedno daleč proč od rezalne naprave, tako med zaganjanjem stroja kot med njegovo uporabo.
• Rok in nog ne približujte nosilcu sedeža. Nevarnost poškodb zaradi stisnjenja.

OPOZÓRILO

Rezalni element se vrti še nekaj sekund po njegovem izklopu ali po zaustavitvi motorja.

OPOZORILO

Bodite pozorni na sestave, ki vključujejo več rezalnih naprav, saj lahko ena vrteča se rezalna naprava vpliva na vrtenje drugih.

VARNOSTNO NAVODILO

V primeru zlomov ali nezgod med delom, nemudoma zaustavite motor in se oddaljite od kosilnice, da ne povzročite dodatne škode; v primeru nezgod, v katerih se poškodujejo upravljavec ali tretje osebe, nemudoma nudite ustrezno prvo pomoč in se obrnite na zdravstveno ustanovo za ustrezno oskrbo. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poškodbe ljudi in živali, će jih ti ne bi opazili.

Omejitve pri uporabi

• Stroja ne uporabljajte, će so zaščite poškodovane, manjkajo ali niso pravilno nameščene (zbiralna košara, ščitnik zadnjega izmeta).
• Ne uporabljajte stroja, će kosi dodatne opreme oziroma orodja niso nameščeni na predvidenih mestih.
• Ne izklopite, ne dezaktivirajte, ne odstranite in ne predelajte obstoječih varnostnih sistemov oziroma mikrostikal.
• Stroja ne izpostavljajte prevelikim obremenitvam; za zahtevna dela ne uporabljajte neprimernega stroja; z uporabo ustreznega stroja zmanjšate nevarnost in izboljšate kakovost dela.
• Stroj ni homologiran za vožnjo na javnih cestah. Uporabljate ga lahko (v skladu s prometnim zakonom) izključno na zasebnih območjih, kjer ni dovoljen promet.

VZDRŽEVANJE, SHRANJEVANJE

Redno vzdrževanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti.

Vzdrževanje

• Nikoli ne uporabljajte stroja, če so njegovi deli obrabljeni ali poškodovani. Poškodovane ali obrabljene dele morate vedno zamenjati; ne smete jih popravljati.
• Med reguliranjem stroja bodite pozorni in pazite, da vaši prsti ne ostanejo ujeti med gibajočo se rezalno napravo in fiksnimi deli stroja.
• Stroj mora popraviti usposobljeno osebje, ki uporabi originalne nadomestne dele. Na ta način se ohranja varnost stroja.

- Ne popravljajte baterij. Popravila mora izvesti proizvajalec ali specializirani servisni center.

VARNOSTNO NAVODILO

Raven hrupa in raven vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Uporaba neuravnovešenega rezalnega elementa, prehitro gibanje in opuščanje vzdrževalnih posegov pomembno vplivajo na emisije hrupa in vibracije. To pomeni, da je treba izvajati preventivne ukrepe za preprečitev možnosti poškodb zaradi močnega hrupa in vibracij; poskrbite za vzdrževanje stroja, nosite zaščitne glušnike in med delom delajte odmore.

Shranjevanje

Za zmanjšanje nevarnosti požara, posod z ostanki rastlin ne puščajte v zaprtem prostoru.

3.5 VAROVANJE OKOLJA

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, kar prinaša korist tako družbi, v kateri živimo, kot našemu prostoru.

• Natančno upoštevajte lokalne predpise za odlaganje embalaže, pokvarjenih delov ali katerega koli elementa, ki močno vpliva na okolje; ti odpadki ne smejo biti odloženi skupaj z običajnimi odpadki, temveč jih je treba zbrati ločeno in predati posebnim zbirnim centrom, kjer bo poskrbljeno za recikliranje materialov.
• Natančno upoštevajte lokalne predpise glede odstranjevanja odpadnih materialov.
• Ko se odločite, da boste stroj zavrgli, ga ne odložite v okolje, temveč se v skladu z veljavnimi lokalnimi predpisi obrnite na center za zbiranje odpadkov.

Električnih aparatov ne odlagajte med gospodinjske odpadke. Na podlagi evropske Direktive 2012/19/EU o električnih in elektronskih odpadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi predpisi je treba izrabljene električne naprave zbirati ločeno, z namenom predelave na ekološko kompatibilen način. Pri odlaganju električni aparatov na odlagališče ali v zemljo lahko škodljive snovi dosežejo podtalnico in vstopijo v prehrambno verigo, kar ima negativne posledice za vaše zdravje in dobro počutje. Za podrobnejše informacije o odstranjevanju tega artikla se posvetujte s svojim prodajalcem ali z ustanovo, ki je

pristojna za predelavo gospodinjskih odpadkov.

Li-ion

Baterije je ob koncu njihove življenjske dobe treba skrbno odstraniti v skladu z veljavno lokalno zakonodajo. Baterija vsebuje material, ki je nevaren za vas in okolje. Odstraniti jo je treba ločeno od drugih odpadkov, v zbiralnem centru, ki sprejema litij-ionske baterije.

Ločeno zbiranje rabljenih proizvodov in embalaže omogoča reciklažo materialov in njihovo ponovno uporabo. Ponovna uporaba recikliranih materialov prispeva k preprečevanju onesnaževanja okolja in znižuje povpraševanje po surovinah.

4. SPOZNAVANJE STROJA

4.1 OPIS STROJA IN NAMEN UPORABE

Stroj je opremljen z električnimi motorji, ki poganjajo rezalno napravo, in električnim motorjem za pogon koles.

Stroj je opremljen s pogonom na zadnja kolesa.

Upravljavec lahko vodi stroj in upravlja glavne komande, pri tem pa se ves čas nahaja na sedežu za voznika.

Na stroju montirane varnostne naprave omogočajo zaustavitev motorja in rezalne naprave v nekaj sekundah (odst. 7.2.2).

4.1.1 Predvidena uporaba

Ta stroj je zasnovan in izdelan za košnjo trave, kar vključuje:

1. košnjo in zbiranje trave v zbiralni košari,
2. košnjo in izmet trave na tla iz zadnjega dela stroja (če je to predvideno),
3. košnjo, sekljanje in izmet trave na površino travnika (funkcija mulčenja; će je predvidena).

Uporaba posebne opreme, ki jo je proizvajalec predvidel kot standardno opremo ali kot opremo, ki se nabavi ločeno, omogoča izvajanje tega dela na različne načine; ti načini so razloženi v tem priročniku ali v navodilih posameznih pripomočkov. Možnost uporabe dodatne opreme (v kolikor je predvidena od proizvajalca) lahko tudi razširi obseg predvidene uporabe na dodatne funkcije, pri čemer je treba upoštevati omejitve in pogoje, navedene v navodilih, ki spremljajo opremo.

4.1.2 Nepravilna uporaba

Kakršna koli druga raba, ki ni skladna s predvideno, je lahko nevarna in lahko povzroči telesne poškodbe ali materialno škodo. K nepravilni uporabi med drugim sodi:

• uporabljanje kosilnice za prevoz drugih oseb, otrok ali živali, saj bi lahko padli in utrpeli hude poškodbe ali preprečili varno vožnjo;
• potiskanje tovorov;
• uporabljanje stroja pri prevozu čez nestabilne, spolzke, poledenele, kamnite ali neravne terene, mlake ali močvirja, ki ne omogočajo ocene trdnosti terena;
• zaganjanje rezalne naprave na predelih brez trave;
• uporabljanje kosilnice za zbiranje listja ali drugega materiala;
• uporabljanje drugačne konfiguracije baterij od navedene (glejte razdelek s tehničnimi podatki).

OBVESTILO

V primeru nepravilne uporabe se garancija razveljavi, proizvajalec pa zavrača vsakršno odgovornost, pri čemer nosi uporabnik vse stroške za škodo ali poškodbe, ki jih je utrpel sam ali so bile povzročene drugim osebam.

4.1.3 Tip uporabnika

Ta stroj je namenjen uporabi s strani navadnih uporabnikov, tj. nepoklicnih delavcev. Namenjen je neprofesionalni uporabi s strani enega samega upravljavca.

4.2 OPOZORILNI ZNAKI

Na stroju se uporabljajo različni znaki (slika 2). Njihova funkcija je, da upravljavca opominjajo na pravilno ravnanje, zato da stroj uporablja s potrebno pozornostjo in previdnostjo. Pomen znakov:

POZOR

Pred uporabo stroja preberite navodila.

POZOR

Pred izvajanjem kakršnega koli postopka za vzdrževanje ali popravilo stroja odstranite ključ in preberite navodila za uporabo.

NEVARNOST IZMETA PRED-METOV

Ne začnite delati, će niste prej namestili ščitnik zadnjega izmeta ali zbiralno košaro.

NEVARNOST IZMETA PRED-METOV

Med uporabo stroja poskrbite, da se v delovnem območju ne zadržujejo druge osebe.

NEVARNOST PREVRNITVE STROJA

Ne uporabljajte stroja na naklonih, ki presegajo 10°.

NEVARNOST STISNJENJA

Otrokom ne dovolite približevanja stroju, medtem ko motor deluje.

NEVARNOST UREZNIN

Rezalne naprave se pre-mikajo. Ne vstavljajte dlani ali stopal v prostor rezalnih naprav.

VARNOSTNO NAVODILO

Poškodovane ali nečitljive nalepke je treba zamenjati. Zahtevajte nove nalepke na svojem pooblaščenem servisu.

4.3 IDENTIFIKACIJSKA ETIKETA

Identifikacijska etiketa vsebuje naslednje podatke (slika 1):

1. Raven zvočne moči.
2. Znak skladnosti.
3. Leto izdelave.
4. Tip stroja.
5. Serijska številka.
6. Ime in naslov proizvajalca.
7. Šifra artikla.
8. Najvišja hitrost delovanja motorja.
9. Teža v kg.
10. Stopnja električne zaščite.
11. Nazivna moč.
12. Zmogljivost baterije.

Identifikacijske podatke stroja prepišite v ustrezna polja na etiketi, ki je na hrbtni strani platnice.

VARNOSTNO NAVODILO

Vsakič, ko se obrnete na pooblaščeni servisni center, sporočite identifikacijske podatke, ki so navedeni na identifikacijski etiketi.

OPOMBA

Primer izjave o skladnosti je na zadnjih straneh tega priročnika.

4.4 GLAVNI SESTAVNI DELI

Stroj sestavljajo spodaj navedene glavne komponente, ki imajo naslednje funkcije (slika 1):

A. Sestav rezalnih naprav: ta sestav tvorijo okrov (ki obdaja vrtljive rezalne naprave) in rezalne naprave same.
B. Rezalne naprave: elementi, namenjeni košnji trave; rebra na koncih pomagajo pri usmerjanju pokošene trave v kanal za izmet.
C. Kanal za izmet: element, ki povezuje sestav rezalnih naprav z zbiralno košaro.
D. Zbiralna košara: poleg zbiranja pokošene trave ima tudi varnostno funkcijo, saj preprečuje, da bi predmeti, ki pridejo v stik z rezalno napravo, zleteli daleč od stroja.
E. Ščitnik zadnjega izmeta (na voljo po naročilu): će je pritrjen namesto zbiralne košare, preprečuje, da bi predmeti, s katerimi pridejo v stik rezalne naprave, odleteli stran od stroja.
F. Voznikov sedež: delovno mesto upravljavca, opremljeno s senzorjem, ki zaznava prisotnost upravljavca z namenom ustreznega delovanja varnostnih naprav.
G. Motorji rezil: zagotavljajo pogon rezalnih naprav.
H. Motor prenosnega sklopa: zagotavlja pogon koles.
I. Baterije: zagotavljajo energijo motorjema in vsem električnim komponentam stroja.
J. Volan: z volanom upravljamo obračanje prednjih koles.
K. Krmilna plošča: vmesnik, ki vključuje glavne upravljalne komande stroja.

5. NAMESTITEV

OPOZORILO

Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Ne uporabljajte stroja, preden ne opravite vseh postopkov iz poglavja „NAMESTITEV“.

Za namene skladiščenja in prevoza nekatere komponente niso tovarniško nameščene, zato jih je treba namestiti po odstranitvi iz embalaže.

Odstranjevanje embalaže in dokončno namestitev morate opraviti na ravni in trdni površini, kjer je na voljo dovolj prostora za premikanje stroja in embalaže, pri tem pa morate vedno uporabljati ustrezno orodje.

5.1 KOMPONENTE ZA NAMESTITEV

V embalaži se nahajajo komponente za namestitev, ki so navedene v naslednji tabeli:

	Opis
1 Volan in komponente za namestitev
2 Voznikov sedež
3 Polnilnik
4 Košara z vijaki za namestitevin pripadajočimi navodili
5 Ovoj z:- priročniki z navodili in dokumenti- vijaki za namestitev sedeža- 2 kontaktni ključ
6 Komplet z držalom mobilnega telefona(če je predviden).

5.1.1 Odstranitev embalaže

1. Embalažo odprite previdno in pri tem pazite, da ne izgubite komponent.
2. Preberite dokumentacijo, ki je v škatli, vključno s temi navodili.
3. Iz škatle vzemite vse komponente, ki niso nameščene.
4. Iz embalaže izvlecite stroj in pri tem spoštujte naslednje previdnostne ukrepe:
5. Sestav rezalnih naprav pomaknite do zgornje skrajne lege (odst. 6.4), da se ne bo poškodoval pri spuščanju stroja s palete, na kateri je ta namešče.
6. Vzvod za sprostitev zadnjega prenosnega sklopa premaknite v položaj za sprostitev (odst. 6.3).
7. Stroj spustite s palete, na kateri je nameščen.

5.2 NAMESTITEV VOLANA

Stroj najprej namestite na ravna tla in poravnajte sprednja kolesa. V naslednjem koraku:

Velja samo za volane tipa I

1. Nosilec (slika 3.B) namestite na volanski drog (slika 3.A).
2. Pesto (slika 3.C) namestite na nosilec na volanskem drogu (slika 3.B), pri čemer bodite pozorni, da je zatič (slika 3.G) pravilno vstavljen znotraj svojega ležišča v pestu (slika 3.C).
3. Volan (slika 3.D) namestite na pesto (slika 3.C) tako, da so njegove prečke obrnjene proti sedežu.
4. Volan (sliki 3.D in 3.C) pritrdite na nosilec (slika 3.B) s priloženimi vijaki (slika 3.E) v prikazanem zaporedju.
5. Namestite pokrov volana (slika 3.F) tako, da se zaskoči na svoje mesto.

Velja samo za volane tipa II

1. Pesto (slika 3.B) namestite na volanski drog (slika 3.A), pri čemer bodite pozorni, da je zatič (slika 3.C) pravilno vstavljen znotraj svojega ležišča v pestu.
2. Volan (slika 3.D) namestite na pesto (slika 3.B) tako, da so njegove prečke obrnjene proti sedežu.
3. Volan (slika 3.D) pritrdite na nosilec (slika 3.A) s priloženimi vijaki (slika 3.E) v prikazanem zaporedju.
4. Pritrdite držalo za mobilni telefon (slika 3.F), pri čemer bodite pozorni, da je pravilno nameščeno na svoje ležišče na volanu (sliki 4.F in 4.D).
5. Pritrdite čep držala za mobilni telefon (slika 3.G), pri čemer bodite pozorni, da je pravilno nameščen v svojem ležišču na držalu (sliki 4.G in 4.F).

5.3 NAMESTITEV SEDEŽA

Sedež (slika 5.A) pritrdite na ploščo (slika 5.B) s priloženimi vijaki (slika 5.C) in podložkami (slika 5.E) v prikazanem zaporedju.

5.4 NAMESTITEV ZBIRALNE KOŠARE

1. Platno (slika 8.A) zbiralne košare namestite na ogrodje (slika 8.B) in ga pritrdite s sponkami (slika 8.D) vzdolž ogrodja.
2. Pokrov (slika 8.C) pritrdite na ogrodje (slika 8.B) z navedenim številom priloženih vijakov, pri čemer upoštevajte označena mesta.
3. Platno (slika 8.A) pritrdite na pokrov (slika 8.C) z navedenim številom priloženih obročkov (slika 8.E), pri čemer upoštevajte označena mesta.

6. KOMANDE ZA UPRAVLJANJE

6.1 STIKALO NA KLJUČ

Ta komanda na ključ ima funkcijo glavnega stikala, ki omogoči ali onemogoči vezje za zagon stroja. Stikalo na ključ (slika 6.A) ima dva položaja:

1. Ključ ni vstavljen: vezje za zagon je onemogočeno, stroj pa se zaustavi. Aktivirati ni mogoče nobene funkcije.
2. Ključ je popolnoma vstavljen: stroj je pripravljen za zagon.

6.2 PEDAL POGONA

S pedalom pogona (slika 6.F) se vkopi pogon koles in uravnava hitrost vožnje v smeri naprej in nazaj.

1. Vožnja naprej: ko pedal potisnete naprej, se stroj premika naprej. S povečevanjem pritiska na pedal se hitrost stroja postopoma zvišuje.

1. Vzvratna vožnja:ko pedal potisnete nazaj, se stroj premika v vzvratni smeri. Z zmanjševanjem pritiska na pedal se hitrost stroja postopoma zmanjšuje.

2. Mirovanje: ko pedal spustite, se samodejno vklopi delovna zavora, upočasni in zaustavi stroj ter prepreči premike stroja, dokler ponovno ne pritisnete na pedal pogona.

OPOMBA

Ko upravljavec zapusti sedež, je pogon onemogočen.

6.3 VZVOD ZA VKLOP / IZKLOP PRENOSNEGA SKLOPA

Vzvod za vklop/izkop prenosnega sklopa (slika 6.H) omogoča, da stroj premaknete ročno, ne da bi ga zagnali. Ta komanda ima dva položaja:

1. Prenosni sklopa je vklopljen: Vzvod (slika 6.H) premaknite v vodoravni položaj (A). Stroj lahko premikate na običajen način tako, da izvedete zagon.

2. Prenosni sklop je izklopljen: Vzvod (slika 6.H) premaknite v smer navzdol (B). Stroj lahko premikate ročno, ne da bi izvedli zagon.

OPOZORILO

Stroj premikajte ročno samo na ravni površini.

VARNOSTNO NAVODILO

Vzvod za vklop/izklop prenosnega sklopa ne sme biti v sredinskem položaju. Pri takšnem stanju pride do pregrevanja in poškodba prenosnega sklopa.

6.4 VZVOD ZA NASTAVITEV VIŠINE KOŠNJE

Ta vzvod (slika 6.G) omogoča dviganje in spuščanje sestava rezalnih naprav, ki ga lahko nastavite na 6 različnih višin košnje, tj. od 3 cm do 8 cm.

Za izbiranje med različnimi položaji vzvod premaknite vzdolžno in ga namestite v eno od končnih zarez.

6.5 GUMB ZA PRIMERE V SILI

Gumb za primere v sili (slika 6.B) vam omogoča, da v nujnih primerih takoj zaustavite stroj. Gumb ima dva položaja:

1. Vklop: ob pritisku na gumb za primere v sili se zaustavijo motorji rezalnih naprav in pogona koles.

1. Izklop: gumb za primere v sili zavrtite v smeri urnega kazalca, da ga onemogočite in znova vzpostavite vse funkcije. Za zagon stroja znova izvedite postopek zagona (odst. 7.4).

OPOMBA

Če je gumb za primere v sili v položaju za vklop, stroja ni mogoče zagnati.

OBVESTILO

Gumb za primere v sili se ne sme nikoli uporabljati pri običajnem postopku zaustavitve stroja.

6.6 POMOŽNA VTIČNICA ZA USB-OPREMO

Ta vtičnica (slika 6.1) se lahko uporablja za polnjenje USB-naprav. Namenjena je izključno polnjenju. Vtičnica je zasnovana za komunikacijo s povezano USB-napravo.

Vtičnica je pod napetostjo le, kadar je ključ (slika 6.A) povsem vstavljen.

Opreme, povezane z vtičnico USB, ne polnite v deževnem in vlažnem vremenu ali pri visokih temperaturah tako, da je neposredno izpostavljena sončni svetlobi. Uporaba v navedenih pogojih vodi v razveljavitev garancije, proizvajalec pa v primeru težav ne prevzema nobene odgovornosti.

Pokrovčka USB-vtičnice ne odpirajte v primeru dežja ali na prašnih območjih.

Proizvajalec ne prevzema nobene odgovornosti v primeru poškodbe opreme, priklopljene na USB-vtičnico, ali izgube podatkov, ki je nastala med uporabo vtičnice.

6.7 NAPRAVA ZA ZVOČNO SIGNALIZACIJO

• Pojav dveh zvočnih signalov opozarja, da zbiralna košara ni nameščena. Preverite, ali je zbiralna košara prisotna in pravilno nameščena oziroma ali je nameščen komplet s ščitnikom zadnjega izmeta (glejte odst. 16.3).
• En zvočni signal opozarja, da je zbiralna košara polna. Izpraznite košaro (glejte odst. 7.5.4).
• En zvočni signal opozarja, da ni bila omogočena košnja med vzvratno vožnjo. Glejte ikono na sliki 7.C.
• Prekinjen in ponavljajoč signal opozarja, da je ključ vstavljen, vendar upravljavec ne sedi na sedežu.
• Trije zvočni signali opozarjajo, da košnja pri vzvratni vožnji ni bila omogočena. Preverite, ali so v stroju vstavljene vsaj tri baterije.

6.8 KRMILNA PLOŠČA

Vaš stroj je lahko opremljen z eno od naslednjih krmilnih plošč(slika 6.C, slika 6.D), kar je odvisno od modela:

6.8.1 Krmilna plošča (tip I), slika 7

Gumb za zagon stroja

Ko je ključ popolnoma vstavljen (slika 6.A), lahko s tem gumbom (slika 7.A) zaženete stroj in omogočite vse funkcije. Na vklop opozarja pisk.

OPOMBA

Če so izpolnjeni vsi varnostni pogoji, zasveti ikona READY (slika 7.K), stroj pa je pripravljen na uporabo (glejte odst. 7.4).

Gumb za vklop/izklop rezalnih naprav

S pritiskom na gumb (slika 7.B) vklopite/izklopite rezalne naprave.

• Rezalne naprave postanejo aktivne nekaj sekund po njihovem vklopu.
• Ob izklopu rezalnih naprav se vklopi zavora, ki v nekaj sekundah zaustavi njihovo vrtenje.

OPOMBA

Če ob vklopu rezalnih naprav niso izpolnjeni varnostni pogoji, se stroj zaustavi oziroma ga ni mogoče zagnati (glejte odst. 7.2.2).

Gumb za omogočenje košnje med vzvratno vožnjo

Če pridržite gumb (slika 7.C), omogočite košnjo med vzvratno vožnjo. Za opravljanje košnje med vzvratno vožnjo vklopite rezalne naprave in hkrati držite gumb.

OPOMBA

Če ni bila omogočena košnja med vzvratno vožnjo, na to opozori zvočni signal (en pisk).

Gumb za vklop luči

S pritiskom na gumb (slika 7.D) vklopite/izklopite LED-luč. Ko je luč vklopljena, zasveti ikona (slika 7.L).

Ikona „Pozor”

Osvetljena ikona (slika 7.E) opozarja, da niso izpolnjeni varnostni pogoji ali pa da stroj ne deluje pravilno (glejte pogl. 15).

LED-indikatorji baterije

LED-lučke (slika 7.F) običajno prikazujejo stanje napolnjenosti baterij v stroju, vendar pa posebne kombinacije njihove osvetlitve prinašajo tudi informacije o okvarah stroja (glejte pogl. 15).

Ikona „Ready“

Ikona (slika 7.K) zasveti, ko je stroj vklopljen in pripravljen na uporabo.

Ikona „Bluetooth“

Ikona (slika 7.M) zasveti, ko sta stroj in naprava za izmenjava podatkov povezana.

Ikona „Previsoka temperatura krmilnikov in/ali motorja“

Ikona (slika 7.N) opozarja na pregrevanje električnih komponent. Glej pogl. 15.

Ikona „Vzvod za vklop/izklop prenosnega sklopa“

Ikona (slika 7.O) zasveti, kadar prenosni sklop ni vklopljen (glejte odst. 6.3 in pogl. 15).

Ikona „Prisotnost upravljavca“

6.8.2 Krmilna plošča (tip I/), slika 7

Gumb za zagon stroja

Ko je ključ popolnoma vstavljen (slika 6.A), lahko s tem gumbom (slika 7.A) zaženete stroj in omogočite vse funkcije.

Na vklop opozarja pisk.

OPOMBA

Če so izpolnjeni vsi varnostni pogoji, zasveti ikona READY (slika 7.K), stroj pa je pripravljen na uporabo (glejte pogl. 7.4).

Gumb za vklop/izklop rezalnih naprav

S pritiskom na gumb (slika 7.B) vklopite/izklopite rezalne naprave.

- Rezalne naprave postanejo aktivne nekaj sekund po njihovem vklopu.

- Ob izklopu rezalnih naprav se vklopi zavora, ki v nekaj sekundah zaustavi njihovo vrtenje.

OPOMBA

Če ob vklopu rezalnih naprav niso izpolnjeni varnostni pogoji, se stroj zaustavi oziroma ga ni mogoče zagnati (glejte odst. 7.2.2).

Gumb za omogočenje košnje med vzvratno vožnjo

Če pridržite gumb (slika 7.C), omogočite košnjo med vzvratno vožnjo. Za opravljanje košnje med vzvratno vožnjo vklopite rezalne naprave in hkrati držite gumb.

OPOMBA

Če ni bila omogočena košnja med vzvratno vožnjo, na to opozori zvočni signal (en pisk).

Gumb za vklop luči

S pritiskom na gumb (slika 7.D) vklopite/izklopite LED-luč. Ko je luč vklopljena, zasveti ikona (slika 7.L).

Gumb „Tempomat“

S pritiskom na gumb (slika 7.G) vklopite/izklopite funkcijo „TEMPOMAT“.

Tempomat omogoča ohranjanje želene hitrosti vožnje v smeri naprej, ne da bi bilo za to treba pritiskati pedal pogona.

- Če pritisnete gumb „Tempomat“ (slika 7.G) med vožnjo v smeri naprej, bo stroj ohranjal hitrost, ko jo je dosegel ob pritisku, ne da bi za to morali uporabljati pedal pogona (slika 6.F). Kadar je funkcija aktivna, na krmilni plošči zasveti ikona (slika 7.I).

OPOMBA

Funkcije „Tempomat“ ni mogoče vklopiti med vzvratno vožnjo.

OPOMBA

Med vožnjo po klancu navzgor ali navzdol se hitrost lahko razlikuje od nastavljene.

Za izklop naprave in vnovično vzpostavitev upravljanja hitrosti vožnje s pedalom pogona (slika 6.F):

• pritisnite gumb (slika 7.G) ali
- pritisnite pedal pogona (slika 6.F).

ECO

Gumb za izbiro načina vrtenja rezalne naprave

S tem gumbom je (slika 7.H) mogoče izbrati tri različne načine vrtenja.

1. ECO: Hitrost vrtenja rezalne naprave se zmanjša, s čimer se podaljša avtonomija baterije. Ko je funkcija aktivna, zasveti ikona s simbolom lista (slika 7.J).

POZOR

Uporabo funkcije ECO odsvetujemo v zahtevnih pogojih košnje (pri košnji goste, visoke, vlažne trave).

1. NORMAL: standardni način vrtenja rezalne naprave, primeren v običajnih pogojih košnje.
2. TURBO: poveča se hitrost vrtenja rezalne naprave, kar je primerno za košnjo v zahtevnih pogojih (gosta, visoka, vlažna trava). Ko je funkcija aktivna, zasveti ikona s simbolom vrtečega rezila (slika 7.R). Avtonomija baterije se skrajša.

Ikona „Pozor”

Osvetljena ikona (slika 7.E) opozarja, da niso izpolnjeni varnostni pogoji ali pa da stroj ne deluje pravilno (glejte pogl. 15).

LED-indikatorji baterije

LED-lučke (slika 7.F) običajno prikazujejo stanje napolnjenosti baterij v stroju, vendar pa posebne kombinacije njihove osvetlitve prinašajo tudi informacije o okvarah stroja (glejte pogl. 15).

Ikona „Ready“

Ikona (slika 7.K) zasveti, ko je stroj vklopljen in pripravljen na uporabo.

Ikona „Bluetooth“

Ikona (slika 7.M) zasveti, ko sta stroj in naprava za izmenjava podatkov povezana.

Ikona „Previsoka temperatura krmilnikov in/ali motorja“

Ikona (slika 7.N) opozarja na pregrevanje električnih komponent. Glej pogl. 15.

Ikona „Vzvod za vklop/izklop prenosnega sklopa“

Ikona (slika 7.O) zasveti, kadar prenosni sklop ni vklopljen (glejte odst. 6.3 in pogl. 15).

Ikona „Prisotnost upravljavca“

Ikona (slika 7.P) zasveti, če na sedežu ni upravljavca (glej odst. 7.2.2).

Ikona „Gumb za primere v sili“

Ikona (slika 7.Q) zasveti, če je gumb za primere v sili vklopljen (glejte odst. 6.5).

Ikona ECO

Ikona (slika 7.J) zasveti, ko je izbran način košnje ECO.

Ikona TURBO

Ikona (slika 7.R) zasveti, ko je izbran način košnje TURBO.

6.9 FUNKCIJA BLUETOOTH

Funkcija Bluetooth omogoča neposredno brezžično povezavo med strojem in napravo v bližini.

Na napravi mora biti nameščena ustrezna aplikacija za izmenjavo podatkov:

1. Za prenos aplikacije uporabite QR-kodo na sliki 37.
2. Sledite navodilom.

Povezava Bluetooth se samodejno vklopi ob zagonu stroja.

Zasveti ikona (slika 7.M), kar potrjuje uspešno vzpostavitev povezave z napravo.

Preverite, ali je povezava z napravo/aplikacijo aktivna.

7. UPORABA STROJA

OPOZORILO

Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

7.1 ZAČETNA OPRAVILA

Pred začetkom dela je treba opraviti vrsto pregledov in opravil, s katerimi zagotovimo uspešno in kar najbolj varno delo.

7.1.1 Preverjanje baterij

Preden prvič uporabite stroj po nakupu, morate popolnoma napolniti baterijo (odst. 8.2.2).

Pred vsako uporabo preverite stanje napolnjenosti baterij (slika 7.F).

7.1.2 Nastavitev sedeža

Če želite spremeniti položaj sedeža, popustite štiri pritrdilne vijake (slika 10.A) in sedež potisnite vzdolž rež na nosilcu. Ko je sedež v želenem položaju, štiri vijake popolnoma zategnite (slika 10.A).

7.1.3 Tlak v pnevmatikah

Pravilni tlak v pnevmatikah je bistveni pogoj za popolno poravnanost sestava rezalnih naprav, kar omogoča enakomerno košnjo travnika.

1. Odvijte varovalne kapice.
2. Ventile povežite s kompresorjem, ki je opremljen z manometrom (slika 11).
3. Tlak regulirajte v skladu z vrednostmi, ki jih navaja tabela „Tehnični podatki“.

7.1.4 Priprava stroja za delo

OPOMBA

Ta stroj omogoča več načinov košnje; pred začetkom dela je treba stroj pripraviti glede na zaželeni način košnje.

Če pri delu ne želite uporabljati zbiralne košare, je po naročilu na voljo komplet s ščitnikom zadnjega izmeta (dodatna oprema, odst. 16.3), ki se pritrdi na zadnjo ploščo, kot je prikazano v priloženih navodilih.

Če želite pokošeno travo sesekljati na drobno in jo pustiti na površini trate, je po naročilu na voljo komplet za mulčenje (pogl. 16.1), ki se namesti v skladu s priloženimi navodili.

7.2 VARNOSTNI PREGLEDI

Opravite naslednje varnostne preglede in preverite, ali se rezultati ujemajo s tem, kar je navedeno v tabelah.

VARNOSTNO NAVODILO

Pred uporabo vedno opravite varnostne preglede.

7.2.1 Splošni varnostni pregled

Predmet Rezultat
Baterije. Brez poškodb na	ohišju in pokrovu.
Komande za upravljanje na krmilni plošči.	Brez manjkajočih delov. Brez poškodb.
Ščitnik zadnjega izmeta, zbiralna košara.	Brez manjkajočih delov. Brez poškodb. Pravilno nameščeno.
Električni kabli. Vse izolacije	brezhibne. Nobena mehanska poškodba.
Stroj zaženite v smeri naprej in nazaj ter spustite pedal pogona.	Stroj upočasni premikanje in se ustavi.
Varnostne naprave Delujejo, kot je opisano v odst. 7.2.2.

7.2.2 Pregled varnostnih naprav

Varnostne naprave delujejo na dva načina:

A. Preprečujejo zagon stroja, če niso izpolnjeni vsi varnostni pogoji.

B. Zaustavijo stroj, će kateri od varnostnih pogojev ni izpolnjen.

Stanje Opravilo Rezultat
Upravljavec sedi na sedežu.Pedal pogona v nevtralnempoložaju (pedal ni pritisnjen).Gumb za primere v sili izklopljen.	Ključ je popolnoma vstavljen. Stroj je pripravljen za zagon.
Stroj je bil zagnan ali se premika. upravljavec zapusti sedež. Vse funkcije se izklopijo. Ikona na sliki 7.E utripa, poleg tega pa zasveti tudi ikona na sliki 7.P.
Upravljavec sedi na sedežu.Pedal pogona v položaju za vožnjo naprej ali nazaj.	Poskusite zagnati stroj.	Ikoni (slika 7.E in slika 7.O) neprekinjeno svetita, LED-lučke 1, 2, 4 in 5 za stanje baterije pa utripajo.
Gumb za primere v sili je vklopljen. Poskusite vžgati stroj. Stroj se zažene. Ikona na sliki 7.E utripa, poleg tega pa zasveti tudi ikona na sliki 7.Q. Pogon koles in rezalne naprave ne delujejo.
Rezalne naprave vklopljene. Vklopi se	vzvratna prestava, ne da bi bil pri tem pritisnjen in zadržan gumb za omogočenje košnje med vzvratno vožnjo.	Rezalne naprave se izklopijo.
Rezalne naprave vklopljene. Zbiralna košara je dvignjena ali pa je odstranjen ščitnik zadnjega izmeta (samo pri modelih z zbiralnikom na zadnjem delu).		Rezalne naprave se izklopijo.
Stroj je bil zagnan in se premika.	Upravljavec spusti pedal pogona.	Stroj upočasni premikanje in se ustavi.
Stroj je bil zagnan in se premika. Preizkus delovanja. Ni neobičajnih vibracij, ni neobičajnih zvokov, krmilni sistem, komande in pedali delujejo pravilno.

NEVARNOST

Če kateri od rezultatov ni v skladu s tem, kar je navedeno v tabeli, stroja ne smete uporabljati. Obrnite se na servisno službo, da stroj ustrezno pregleda in popravi.

OPOMBA

Upoštevajte, da v primeru neizpolnjevanja varnostnih pogojev varnostne naprave preprečijo zagon stroja. V teh primerih je treba pred vnovičnim zagonom stroja izpolniti pogoje za zagon in ključ izvleči iz kontaktne ključavnice.

7.3 UPORABA NA NAGNJENIH TERENIH

Upoštevajte omejitve, navedene v tabeli „Tehnični podatki“ in na sliki 12, ki veljajo ne glede na smer vožnje.

Zapomnite si, da ne obstaja „varen“ naklon. Vožnja po terenih z naklonom zahteva posebno pozornost. Da se izognete prevrnitvi ali izgubi nadzora nad strojem:

- Nikoli ne kosite prečno po pobočju. Na nagnjenih travnikih je treba voziti v smeri navzgor/navzdol in nikoli prečno; pri tem je treba biti pozorni ob spreminjanju smeri vožnje in preprečiti, da bi kolesa, ki so v višji točki, prišla v stik z ovirami (kamenje, veje, korenine itd.), saj bi to lahko povzročilo bočni zdrs, prevrnitev ali izgubo nadzora nad strojem.

• Pri vožnji po klancu navzgor ali navzdol se izogibajte sunkovitemu zaviranju ali speljevanju.
• Pogon koles vključite narahlo in posebno previdno, da se izognete nenadnemu dvigu sprednjega dela stroja.
  • Zmanjšajte hitrost:
• pred vsako spremembo smeri in pri ozkih zavojih;
• preden zapeljete na nagnjen teren, zlasti pri vožnji po klancu navzdol, da zagotovite zadostno varnostno razdaljo za zaviranje.
• Nikoli ne vključite vzvratne vožnje, da bi zmanjšali hitrost pri vožnji navzdol. To bi lahko povzročilo izgubo nadzora nad vozilom, zlasti na spolzkih terenih.

OBVESTILO

Pri vožnji v klanec je hitrost vožnje omejena.

7.4 ZAGON

Za zagon stroja:

1. Preverite, ali je prenosni sklop vklopljen (odst. 6.3).
2. Sedite na voznikov sedež.
3. Ključ popolnoma vstavite (slika 6.A).

4. Počakajte, da se izvede preverjanje delovanja električnih komponent stroja, med katerim zasvetijo ikone na krmilni plošči.

5. Pritisnite gumb za zagon (slika 7.A).

6. Počakajte, da ikona „Ready“ (slika 7.K) prične svetiti neprekinjeno.

OPOMBA

Na koncu preverjanja delovanja električnih komponent se LED-žaromet za kratek čas prižge.

7.5 DELO

7.5.1 Vožnja in premiki stroja

Med premikom stroja:

1. Izklopite rezalne naprave (odst. 6.8, slika 7.B);
2. nastaviti sestav rezalnih naprav na najvišjo višino;
3. Pritisnite pedal pogona koles, da stroj zapeljete v želeni smeri vožnje in dosežete ciljno hitrost s postopnim povečevanjem pritiska na pedal.
4. Stroj odpeljite do delovnega območja.

NEVARNOST

Vklop pogona koles je treba izvesti na opisan način (odst. 6.2). S tem preprečite, da bi prehiter zagon povzročil nenaden dvig sprednjega dela stroja in izgubo nadzora, še posebej na nagnjenem terenu.

OPOMBA

Vklop vzvratne prestave je treba opraviti v stanju mirovanja.

7.5.2 Košnja trave

1. Premaknite sestav rezalnih naprav v položaj za delo (odst. 6.4).
2. Rezalne naprave (odst. 6.8, slika 7.B) vklopite samo na travni ruši; rezalnih naprav ne vklapljajte na peščenih tleh ali na terenih s previsoko travo.
3. Pomikanje stroja in košnjo travnate površine začnite zelo postopoma in pozorno, kot je predhodno opisano.
4. Hitrost vožnje (odst. 6.2) in višino košnje (odst. 6.4) prilagodite pogojem na trati (višina, gostost in vlažnost trave) ter količini pokošene trave.

OBVESTILO

Hitrost vožnje se zmanjša, će je stopnja napolnjenosti baterije nižja od 40 % (odst. 8.2.2).

OPOMBA

Če želite vozili vzvratno ob vklopljenih rezalnih napravah, morate držati pritisnjen gumb za omogočenje košnje med vzvratno vožnjo (slika 7.C); v nasprotnem primeru se motor zaustavi.

Izklopite rezalne naprave in sestav rezalnih naprav dvignite v najvišji položaj (odst. 6.4):

• Ko se morate premakniti z enega na drugo delovno območje
• Pri premikanju prek površin, kjer ni trave
• Vsakokrat, ko je treba preiti kakšno oviro.

7.5.3 Nasveti za vzdrževanje urejenega travnika

• Za ohranjanje lepega, zelenega in mehkega travnika, je treba travo redno kositi. Travnik lahko tvorijo različne vrste trave. Ob pogosti košnji bolj rastejo trave, ki razvijejo veliko korenin in oblikujejo močno travno rušo; če pa je košnja bolj redka, se razvijejo predvsem visoke in divje trave (triperesna deteljica, marjetice itd.).
• Vselej je bolje kositi dobro osušeno travo.
• Rezalne naprave morajo biti cele in dobro nabrušene, da je rez trave čist in brez cefranja, ki povzroča porumenelost vrhov trave.
• Pogostost košenj je treba prilagoditi rasti trave in preprečiti, da bi med eno in drugo košnjo preveč zrasla.
• V najbolj vročih in suhih obdobjih vam priporočamo, da pustite travo nekoliko višjo, saj se s tem ublaži osuševanje terena.

• Optimalna višina trave na dobro oskrbovani trati je okrog 4-5 cm; pri posamezni košnji naj ne bi porezali več kot tretjino celotne višine. Če je trava zelo visoka, je bolje kositi dvakrat z razmikom enega dneva; prvič z rezalnimi napravami na najvišji višini in z manjšo širino reza, drugič pa na želeni višini (slika 13).

• Videz trate bo lepši, če boste ves čas kosili na isti višini in izmenično v obe smeri (slika 14).

• Če se v kanalu za izmet večkrat nabere trava, vam svetujemo, da zmanjšate hitrost, saj je lahko previsoka glede na stanje trate; če se težava nadaljuje, sta lahko možna vzroka slabo nabrušene rezalne naprave ali deformiran profil krilc.
• Bodite zelo pozorni na košnjo v bližini grmovja ali nizkih robnikov, ki lahko poškodujejo paralelizem in rob sestava rezalnih naprav, pa tudi rezalne naprave same.

7.5.4 Praznjenje zbiralne košare

OPOMBA

Zbiralno košaro lahko izpraznite samo, če so rezalne naprave izklopljene; v nasprotnem primeru se motor zaustavi.

OPOMBA

Ne pustite, da se zbiralna košara preveč napolni, da preprečite zamašitev kanala za izmet.

Neprekinjen zvočni signal opozarja, da je zbiralna košara polna. Sledite spodnjim navodilom:

1. Izklopite rezalne naprave (odst. 6.8, slika 7.B). Signal se prekine.
2. Zaustavite stroj.
3. S sprednjim vzvodom (slika 15.A) zvrnite zbiralno košaro, da jo izpraznite.
4. Zbiralno košaro znova zaprite tako, da bo ustrezno pripeta s pritrdilnim kavljem (slika 9.E).

7.5.5 Čiščenje kanala za izmet

Košnja zelo visoke ali mokre trave skupaj s previsoko hitrostjo napredovanja lahko povzroči zamašitev kanala za izmet. V primeru zamašitve upoštevajte navodila v poglavju 8.3.2.

7.5.6 Zaključek košnje

1. Izklopite rezalne naprave.
2. Med vožnjo po opravljeni košnji naj bo sestav rezalnih naprav v najvišjem položaju (odst. 6.4).

7.6 ZAUSTAVITEV

Za zaustavitev stroja:

1. Sprostite pedal pogona koles, da prekinete vožnjo.
2. Izvlecite ključ (slika 6.A), da zaustavite motor stroja.

OPOMBA

Za ohranitev napolnjenosti baterij ključa ne puščajte vstavljenega v ključavnici, kadar stroj ni v uporabi.

7.7 PO UPORABI

1. Preden stroj shranite v kateri koli prostor, počakajte, da se motor ohladi.
2. Opravite čiščenje (odst. 8.3).
3. Preverite, ali je katera od komponent zrahljana ali poškodovana. Po potrebi zamenjajte poškodovane komponente in privijte vijake, ki so morda popustili, ali pa se obrnite na pooblaščeni servis.
4. Stroj parkirajte v bližini električne vtičnice in napolnite baterije (odst. 8.2.2), da bodo ob naslednji uporabi lahko zagotavljale največjo zmogljivost. Baterije lahko tudi odstranite iz njihovega ležišča in jih napolnite z zunanjim pomnilnikom (dodatna oprema).

Kadar stroj pustite brez nadzora, zapustite voznikov sedež ali stroj parkirate, vedno opravite naslednje korake:

1. Zaustavite stroj.
2. Položaj sestava rezalnih naprav nastavite na najnižjo višino.
3. Prepričajte se, da so se vsi premični deli popolnoma zaustavili.
4. Izvlecite kontaktni ključ (slika 6.A).

POZOR

Stroj vedno pustite v senci ali prostoru, kjer je zaščiten pred vremenskimi vplivi, pri čemer naj bo temperatura nižja od +35 °C.

8. REDNO VZDRŽEVANJE

8.1 SPLOŠNE INFORMACIJE

NEVARNOST

Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

Pred izvajanjem kakršnega koli pregleda, čiščenja ali vzdrževalnega posega/nastavitvenega postopka:

1. izključiti rezalno napravo;
2. Zaustavite stroj.
3. Prepričajte se, da so se vsi premični deli popolnoma zaustavili.
4. Odstranite ključ (slika 6.A).

NEVARNOST

Ključa nikoli ne puščajte v stroju ali na dosegu otrok in neusposobljenih oseb.

1. Preberite ustrezna navodila.
2. Nadenite primerna oblačila, delovne rokavice in zaščitna očala

Pogostost in vrsta vzdrževalnih del je povzeta v „Tabeli vzdrževanja“. Spodnja tabela vam bo v pomoč pri ohranjanju učinkovitosti in varnosti vašega stroja. V njej so navedena poglavitna opravila in časovni intervali, v katerih je treba opraviti vsako izmed njih. Vsakega od posegov opravite ob prvem od predpisanih rokov, ki dejansko nastopi. Uporaba neoriginalnih ali nepravilno montiranih nadomestnih delov in opreme lahko negativno vpliva na delovanje in na varnost stroja. Proizvajalec zavrača vsakršno odgovornost v primeru škode, nezgod ali poškodb, ki bi nastale zaradi uporabe neoriginalnih izdelkov. Originalne nadomestne dele zagotavljajo pooblaščene servisne delavnice in prodajalci.

8.2 BATERIJA

8.2.1 Avtonomija baterij

Na avtonomijo baterije (in s tem na površino travnika, ki jo je mogoče pokositi pred vnovičnim polnjenjem) vplivajo predvsem:

A. Delovni pogoji, ki povzročijo večjo porabo energije (npr. košnja goste, visoke, vlažne trave).

B. Ravnanja upravljavca, ki bi se jim moral izogibati:
- pogostim zagonom in zaustavitvam stroja med delom;
- prenizka košnja glede na pogoje na travniku;
- prehitro napredovanje glede na količino trave, ki jo mora kosilnica odstranjevati.

C. Okoljski dejavniki, kot je npr. visoka temperatura okolja, ki presega +35 °C.

Za doseganje optimalne avtonomije baterije, se priporoča da:

• kosite travo, ko je travnik suh;
• kosite travo pogosto, da ne postane pretirano visoka;
• zelo visoko travo kosite dvakrat, tako da pri prvi košnji nastavite nekoliko večjo višino košnje, pri drugi pa nižjo;
• zelo visoke trave ne kosite s funkcijo mulčenja (če je predvidena);
• travo kosite pri temperaturi med +5 in +35 °C;
• uporabljate funkcijo „Eco“ (slika 7II-H, odst. 6.8.2).

8.2.2 Polnjenje baterij

Baterijo vašega stroja obvezno napolnite:

• preden prvič uporabite stroj po nakupu;
• ko je dosežen spodnji prag napolnjenosti (slika 7.F);
• pred vsakim daljšim obdobjem mirovanja stroja;
  • vsaka dva meseca med shranjevanjem stroja;
• pred ponovno uporabo po daljšem obdobju neuporabe stroja.

POZOR

Kadar baterija ni povezana z električnim omrežjem prek ustreznega polnilnika, se prazni tudi, će stroja ne uporabljate. V primeru, da se baterije preveč izpraznijo, se lahko resno poškodujejo in morda celo postanejo neuporabne. Garancija ne pokriva poškodb, ki nastanejo zaradi nepravilno napolnjenih baterij.

POZOR

Za polnjenje je treba uporabiti izključno polnilnik baterij (slika 17.A) ali zunanji polnilnik baterij (slika 36.B). Drugi sistemi za polnjenje lahko baterije nepopravljivo poškodujejo.

POZOR

Polnjenje baterije se mora izvajati v prostoru, zaščitenem pred vremenskimi vplivi, v senci in

na temperaturi med 0 in +35 °C. Baterije so opremljena z zaščito, ki preprečuje polnjenje, će je temperatura okolja nižja od 0 °C ali presega +45 °C.

OPOMBA

Baterijo lahko kadar koli tudi samo delno napolnite brez nevarnosti, da bi se poškodovala.

VARNOSTNO NAVODILO

Ne izvajajte nobenih postopkov vzdrževanja ali čiščenja med polnjenjem baterije.

a. Polnjenje vstavljene baterije

Polnjenje baterije:

1. Stroj približajte električni vtičnici in izvlecite ključ (slika 6.A).
2. Dvignite sedež.
3. Odstranite pokrovček na polnilni vtičnici (slika 16.A).
4. Polnilnik, ki je priložen stroju (slika 17.A), priključite na polnilno vtičnico z bajonetnim nastavkom konektorja (slika 17.B).
5. Vtič polnilnika priključite na omrežno vtičnico (slika 18).

Za polnjenje baterije je stroju priložena vtičnica z zaščitnim odklopnikom na preostali tok (slika 19.A; će je predviden), na katero je treba priključiti polnilni kabel (slika 19.E).

Vtičnico z zaščitnim odklopnikom na preostali tok morate priključiti na omrežno vtičnico in opraviti preizkus delovanja:

1. Pritisnite na gumb RESET (slika 19.B), da omogočite delovanje naprave. Signalna lučka se mora prižgati (slika 19.C).
2. Pritisnite gumb TEST (slika 19.D), da izvedete preizkus delovanja. Signalna lučka mora ugasniti (slika 19.C).

NEVARNOST

Če preizkus delovanja ni uspešen, vtičnice z zaščitnim odklopnikom na preostali tok ne smete uporabiti. Če je preizkus delovanja uspešen, lahko vtičnico uporabite in začnete polniti baterije.

Signalne LED-lučke baterije (slika 7.F) med polnjenjem utripajo v zaporedju. Ko je dosežen posamezen prag napolnjenosti, ustrezna LED-lučka prične sveti neprekinjeno, ostale pa še naprej utripajo.

POZOR

Po 24 urah delovanja se polnilnik baterij izklopi, kar preprečuje, da bi se baterije, ki so nameščene v stroju, polnile neomejeno.

OBVESTILO

Nameščene baterije se polnijo v določenem zaporedju. Zaradi tega se priporoča, da vedno izvedete celoten cikel polnjenja.

1. Odprite vratca (slika 20.A) prostora za baterije.
2. Na bateriji pritisnite na gumb za njeno sprostitev (slika 32.A) in jo izvlecite (slika 32.B).
3. Vstavite baterijo (slika 33.A) v njeno ležišče v polnilniku baterij (slika 33.B).
4. Polnilnik baterij (slika 33.B) priključite na vtičnico, katere napetost mora ustrezati tisti, ki je navedena na tablici.
5. Baterijo popolnoma napolnite; pri tem sledite navodilom v priročniku za uporabo polnilnika baterij.
6. Po opravljenem polnjenju baterijo (slika 34.A) odstranite iz njenega ležišča v polnilniku baterij (slika 34.B).
7. Polnilnik baterij (slika 34.B) izklopite iz električne napeljave.
8. Baterijo (slika 35.A) znova namestite v njeno ležišče v stroju in zaprite vratca prostora za baterije.

Baterije lahko ohranjate napolnjene neomejeno dolgo.

Stanje napolnjenosti (SOC)	Vklop LED-lučk
SOC > 80 %
60 % ≤ SOC < 80 %
40 % ≤ SOC < 60 %
20 % ≤ SOC < 40 %
10 % ≤ SOC < 20 %

OBVESTILO

Čas polnjenja baterij se lahko podaljša, če se je stroj uporabljal v zahtevnih delovnih pogojih, zaradi česar se je pojavilo opozorilo o pregrevanju baterij (pogl. 15).

OBVESTILO

Če je baterija popolnoma izpraznjena, signalne LED-lučke ne svetijo, dokler ni dosežen najnižji prag napolnjenosti baterije.

OPOMBA

Ko se stopnja napolnjenosti zniža pod prag 10 %, začne utripati prva LED-dioda baterije. Ko je stopnja napolnjenosti nižja 4 %, začne prva LED-dioda baterije utripati hitro, rezalne naprave pa se izklopijo. V takem primeru je treba prekiniti delo in napolniti baterijo.

Ko je polnjenje končano, se sistem za polnjenje izklopi po 24 urah. Sistem ne vzdržuje samodejno stanja napolnjenosti baterij ali jih naknadno polni.

OBVESTILO

Če pet LED-lučk (slika 7.F) utripa hkrati, ko je polnilnik baterij priključen na traktorsko kosilnico, pomeni, da polnjenje ni v teku. Preverite povezavo med polnilnikom baterij/električnim omrežjem.

OPOMBA

Med polnjenjem so vse funkcije stroja onemogočene, tudi će ključ popolnoma vstavite v kontaktno ključavnico.

POZOR

Baterije, ki so vgrajene v stroj, so bile zasnovane in izdelana za to vrsto uporabe, zato:

- baterij ne zamenjajte z drugimi, neoriginalnimi baterijami; - ne izvajajte nobenih posegov, ki niso opisani v tem priročniku. V primeru težav z baterijami, se morate posvetovati z vašim prodajalcem.

8.3 ČIŠČENJE

Po vsaki uporabi opravite čiščenje, upoštevajoč naslednja navodila.

8.3.1 Čiščenje stroja

• Očistite zunanjost stroja, tako da plastične dele karoserije obrišete z gobo, ki ste jo namočili v vodi in detergentu, pri čemer bodite pozorni, da ne zmočite električnih motorjev, baterij in komponent električne napeljave.
• Za zmanjšanje tveganja požara poskrbite, da na motorju in v ležiščih baterij ni ostankov trave, listja ali odvečne masti.
• Zagotovite, da na krmilni plošči ni umazanije in ostankov materiala.

POZOR

Karoserije in električnih motorjev nikoli ne čistite z visokotlačnimi vodnimi curki ali agresivnimi tekočinam.

8.3.2 Čiščenje kanala za izmet

V primeru zamašitve kanala za izmet je treba:

1. snemite zbiralno košaro ali ščitnik zadnjega izmeta;
2. odstranite nabrano travo prek izhodne odprtine kanala.

8.3.3 Čiščenje zbiralne košare

1. Izpraznite zbiralno košaro.
2. Pretresite jo, da iz nje padejo ostanki trave in prsti.
3. Košaro ponovno montirati in nadaljevati s pranjem notranjosti sestava rezalnih naprav (odst. 8.3.4-a), po

zaključku katerega bo treba košaro sneti, izprazniti, izplakniti in odložiti tako, da se bo lahko hitro osušil.

8.3.4 Čiščenje sestava rezalnih naprav

V nadaljevanju temeljito očistite sestav rezalnih naprav, da odstranite vse ostanke trave in umazanijo.

OPOZORILO

Med čiščenjem sestava rezalnih naprav poskrbite, da v okolici ni drugih oseb in živali.

a. Čiščenje notranjosti

POZOR

Pri pranju notranjosti sestava rezalnih naprav in kanala za izmet mora biti nameščena zbiralna košara in vstavljen čep za mulčenje (če je v opremi) ali nameščen ščitnik zadnjega izmeta.

1. Stroj namestite na ravno, trdno površino.
2. Cev za vodo (slika 23.A) priključite na enega od dveh namenskih priključkov (slika 23.B) in odprite vodo.
3. Sedite na voznikov sedež in zaženite stroj.
4. Rezalne naprave spustite v najnižjo lego in jih vklopite.
5. Vodo pustite teči nekaj minut in zaustavite stroj.
6. Zaprite vodo in s spojke odstranite cev.
7. Postopek ponovite na drugi spojki.

b. Čiščenje zunanjosti

VARNOSTNO NAVODILO

Za ohranjanje optimalne ravni učinkovitosti in varnosti stroja se na gornjem delu sestava rezalnih naprav ne smejo nabirati ostanki materiala in suhe trave.

Za čiščenje zgornjega dela sestava rezalnih naprav:

• sestav rezalnih naprav spustite v najnižjo lego;
• zgornji del sestava rezalnih naprav (slika 23.C) izpihajte s curkom stisnjenega zraka.

8.3.5 Čiščenje filtrov prezračevanja baterije

Filtre prezračevanja baterije je treba očistiti vsako leto po postopku, ki je opisan spodaj:

1. Odprite vratca (slika 20.A) prostora za baterije.
2. Odstranite pritrdilne obročke (slika 21.B) filtra za prezračevanje.
3. Filter za prezračevanje (slika 22.C) odstranite iz vratc prostora za baterije in ga očistite s stisnjenim zrakom.
4. Filter nato znova namestite v vratca in ga zavarujte na mestu s pritrdilnimi obročki.

OPOMBA

Postopek ponovite na obeh straneh stroja.

8.4 MAZANJE

Predmet Opravilo
Sestavrezalnihnaprav	Dvižne točke namažitez oljem (slika 24).
Kolesne osi Odstranite kolesa. Osi namažitez mazalno mastjo (slika 30).

8.5 PRITRDILNE MATICE IN VIJAKI

- Vijaki in matice morajo ostati dobro priviti, da se zagotovi varno delovanje stroja.

9. IZREDNO VZDRŽEVANJE

9.1 VARNOSTNA PRIPOROČILA

VARNOSTNO NAVODILO

V najkrajšem času se obrnite na svojega prodajalca ali na specializirani servis, će opazite nepravilnosti v delovanju, ki zadevajo:

• položaj prostega teka pri pedalu pogona (delovna zavora);
• vklop in zaustavitev rezalnih naprav;
• vklop pogona koles v prestavo za vožnjo naprej ali v vzvratno vožnjo.

9.2 SKLOP REZALNIH NAPRAV/REZALNE NAPRAVE

9.2.1 Poravnava sestava rezalnih naprav

Pravilna nastavitev sestava rezalnih naprav je bistvenega pomena za enakomerno pokošeno trato.

Če opazite, da je košnja neenakomerna, preverite tlak v pnevmatikah (odst. 7.1.3).

Če ta ukrep ne zadošča, se obrnite na vašega prodajalca, da opravi poravnavo sestava rezalnih naprav.

9.2.2 Rezalne naprave

Slabo nabrušena rezalna naprava trga travo in povzroči porumenelost travnika.

VARNOSTNO NAVODILO

Vedno zamenjajte celoten par poškodovanih, ukrivljenih ali obrabljenih rezalnih naprav, skupaj s pripadajočimi vijaki, da se ohrani pravilna uravnoteženost.

OPOZORILO

Vsa opravila v zvezi z rezalnimi napravami (demontaža, brušenje, uravnovešenje, popravilo, ponovna montaža in/ali zamenjava) so zahtevna in je zanje potrebno specifično znanje ter posebno orodje; iz varnostnih razlogov jih je treba vedno opraviti v specializiranem servisu.

POZOR

Vedno uporabljajte originalne rezalne naprave, označene s kodo iz tabele „Tehnični podatki“.

OPOMBA

Zaradi razvoja artikla bodo rezalne naprave, navedene v tabeli „Tehnični podatki“, lahko sčasoma nadomeščene z drugimi, ki bodo imele enakovredne lastnosti, kar se tiče varnega delovanja in možnosti medsebojnega zamenjavanja.

9.3 ZAMENJAVA SPREDNJIH/ZADNJIH KOLES

9.3.1 Začetna opravila

NEVARNOST

Uporabite primerno dvižno napravo.

Preden se lotite zamenjave koles, izvedite naslednja opravila:

1. Stroj namestite na čvrsta in ravna tla, ki zagotavljajo stabilnost.
2. Zaustavite stroj.

3. Izvlecite ključ.

4. Dvižno napravo namestite na točko za dviganje ob kolesu, ki ga želite zamenjati (odst. 9.3.2; odst. 9.3.3).

5. Prepričajte se, da je dvižna naprava nameščena popolnoma pravokotno glede na tla.

9.3.2 Izbira dvigalke in njena namestitev ob zadnjih kolesih

1. Leseni zagozdi (slika 25.A) namestite pod kolo (slika 25.B), ki je nasproti kolesa, ki ga je treba zamenjati (slika 25.C).
2. Največja možna višina zaprte dvigalke je 130 mm (slika 26).
3. Dvigalko namestite pod zadnjo ploščo (slika 27.A), 180 mm od stranskega roba (slika 26).

OPOMBA

Namestitev dvigalke v skladu z navodili v tem odstavku omogoča, da dvignete samo kolo, ki ga je treba zamenjati.

9.3.3 Izbira dvigalke in njena namestitev ob sprednjih kolesih

1. Leseni zagozdi (slika 28.A) namestite pod kolo (slika 28.B), ki je za kolesom, ki ga je treba zamenjati (slika 28.C).
2. Največja možna višina zaprte dvigalke je 170 mm.
3. Na dvigalko (slika 29.A) postavite lesen kvader (slika 29.B) s prerezom približno 5 × 2 cm.

POZOR

Lesen kvader preprečuje poškodbe sprednje osi.

1. V tej fazi postopka lesen kvader pridržite z roko, da ga ohranite v ravnovesju na dvigalki. Dvignite dvigalko in se prepričajte, da je lesen kvader naslonjen na okvir in konstrukcijske dele (slika 29.C).

OPOMBA

Če dvigalko namestite na opisan način, lahko dvignete celotno sprednjo os.

9.3.4 Zamenjava kolesa

! VARNOSTNO NAVODILO

Prepričajte se, da stroj med dviganjem ostaja stabilen in se ne premika. Če opazite kakršno

koli nepravilnost, takoj spustite dvigalko ter pred vnovičnim dvigovanjem stroja preverite in odpravite morebitne težave.

1. Snemite pokrov (slika 30.A).
2. Dvignite, kolikor je potrebno, da boste lahko udobno sneli kolo.
3. Z izvijačem snemite vskočnik (slika 30.B) in podložko (slika 30.C).
4. Snemite kolo, ki ga želite zamenjati.
5. Os (slika 30.D) namažite z mastjo.
6. Montirajte drugo kolo.
7. Pazljivo namestite nazaj podložko in vskočnik.

OPOMBA

Preverite, ali imata zadnji kolesi isto višino (slika 31.A), in se prepričajte, da razlika zunanjih premerov obeh koles (slika 31.B) ne presega 8–10 mm. V nasprotnem primeru je treba v pooblaščenem servisu regulirati poravnanost sestava rezalnih naprav, sicer je košnja lahko neenakomerna.

9.3.5 Popravilo ali zamenjava pnevmatik

Pnevmatike so tipa „Tubeless“. Zato lahko preluknjano pnevmatiko zamenja ali popravi samo specializiran vulkanizer, na način, ki je predviden za to vrsto plašča.

9.4 ZAMENJAVA LED-SIJALK

V primeru okvare LED-žarometa se obrnite na pooblaščeni servisni center.

10. SHRANJEVANJE

Če je treba stroj shraniti za več kot 30 dni:

1. Odstranite kontaktni ključ.
2. Stroj skrbno očistite.
3. Preverite, ali so na stroju poškodbe. Po potrebi pokličite pooblaščeni servis.

4. Stroj shranite:

5. s spuščenim sestavom rezalnih naprav
   • v suhem prostoru;

6. na kraju, zaščitenem pred vremenskimi vplivi in s priporočeno temperaturo med 0 in +40°C;
7. po možnosti ga pokrijte s pregrinjalom;
8. na mestu, ki je zunaj dosega otrok;
9. ko se prepričate, da ste odstranili ključe ali orodje za vzdrževanje.

POZOR

Najmanj enkrat na mesec in pred vnovičnim začetkom uporabe stroja morate popolnoma napolniti baterije.

Stroj pred vnovično uporabo pripravite, kot je opisano v poglavju 7. Uporaba stroja".

11. PREMIKANJE IN PREVOZ

• Ko stroj premikate, je treba:
• izključiti rezalno napravo;
• nastaviti sestav rezalnih naprav na najvišjo višino
• stroj zaustaviti in izvleči kontaktni ključ;
• izklopiti prenosni sklop (odst. 6.3).

- Pri prevažanju stroja na vozilu ali na prikolici upoštevajte naslednje:

• uporabite nakladalne klančine, ki so primerno vzdržljive ter ustrezno široke in dolge;
• stroj naložite z zaustavljenim električnim motorjem, brez upravljavca; kontaktni ključ naj bo odstranjen iz ležišča; stroj naložite s potiskanjem, pri čemer naj sodeluje primerno število oseb;
• sestav rezalnih naprav naj bo spuščen;
• stroj namestite tako, da ne bo nikogar ogrožal;
  • vklopite prenosni sklop (odst. 6.3);
• stroj čvrsto pritrdite na vozilo z vrvmi ali verigami, da preprečite prevrnitev in s tem nastanek poškodb.

VARNOSTNO NAVODILO

Če menite, da premeščanja ali prevoza ne morete opraviti ob upoštevanju varnostnih pogojev, se obrnite na servisni center.

12. SERVIS IN POPRAVILA

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdrževanje, ki ga lahko opravlja uporabnik. Vse postopke vzdrževanja in nastavitve, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in ohranjanje prvotne stopnje varnosti in stanja stroja. Zaradi posegov, opravljenih v neprimernih ustanovah ali s strani neusposobljenih oseb, se razveljavi vsakršna oblika garancije in vsakršna odgovornost proizvajalca.

• Popravila in vzdrževalne posege v okviru garancije lahko izvajajo izključno pooblaščene servisne delavnice.
• Pooblaščeni servisi uporabljajo izključno originalne nadomestne dele. Originalna dodatna oprema je bila izdelana posebej za te stroje.
• Neoriginalni nadomestni deli in dodatna oprema niso dovoljeni; Uporaba neoriginalnih nadomestnih delov in opreme povzroči, da uporaba stroja ni varna, ter odvezuje proizvajalca vsakršne odgovornosti.
• Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalne in servisne posege ter pregled varnostnih naprav.

13. OBSEG GARANCIJE

Garancijski pogoji so namenjeni samo navadnim uporabnikom, tj. nepoklicnim delavcem.

Garancija krije vse napake, ki se tičejo kakovosti materialov in izdelave ter so bile v garancijskem roku potrjene s strani vašega prodajalca ali specializiranega servisa. Garancija je omejena na popravilo ali zamenjavo komponente, za katero se ugotovi, da ima napako.

Pogoj za uveljavljanje garancije je redno vzdrževanje stroja.

Uporabnik mora natančno spoštovati vsa navodila, ki jih vsebuje priložena dokumentacija.

Garancija ne pokriva poškodb, ki so posledica:

• Neustrezne seznanitve z vsebino priložene dokumentacije (priročniki z navodili).
  • Profesionalne rabe.
• Nepozornosti, malomarnosti.
• Zunanjih vzrokov (strele, trkov, prisotnosti tujkov v notranjosti stroja) ali nesreč.
• Uporabe ali namestitve na nepravilen način oziroma na način, ki ga ni odobril proizvajalec.
• Slabega vzdrževanja.
• Predelave stroja.
• Uporabe neoriginalnih nadomestnih delov (prilagojenih delov).
• Uporabe opreme, ki je ni dobavil ali odobril proizvajalec.

Poleg tega garancija ne pokriva:

- Opravil rednega/izrednega vzdrževanja (opisanih v priročniku z navodili).

- Normalne obrabe potrošnih materialov, kot so rezalne naprave, kolesa, varnostni vijaki in žice.

- Normalne obrabe.

- Slabšanja estetskega videza stroja zaradi njegove rabe.

- Nosilcev rezalnih naprav.

- Morebitnih dodatnih stroškov, ki so povezani z uveljavitvijo garancije, kot so potni stroški do uporabnika, prevoz stroja do prodajalca, najem opreme za zamenjavo ali naročilo vzdrževalnih del pri zunanjem podjetju.

Uporabnik je zaščiten z ustreznimi zakoni, ki veljajo v njegovi državi. Ta garancija na noben način ne omejuje pravic kupca, ki jih določajo zakoni v njegovi državi.

14. TABELA VZDRŽEVANJA

Polja ob robu vam omogočajo, da zabeležite datum ali število delovnih ur, ko je bil izveden poseg.

Poseg Pogostnost	(št. ur)	Izvedba (datum ali št. ur) Opombe
Pregled vseh pritrdilnih elementov	Pred vsako uporabo
Preverjanje tlaka v pnevmatikah	Pred vsako uporabo						Odst. 7.1.3
Varnostni pregledi/preverjanje komand	Pred vsako uporabo						odst. 7.2
Preverjanje komande za sprostitev prenosnega sklopa	Pred vsako uporabo						Odst. 6.3

* Opravilo mora izvesti vaš prodajalec ali specializirani servis.

** Splošno mazanje vseh zglobov je poleg tega treba opraviti vedno, ko je predvideno daljše obdobje neuporabe stroja.

Poseg Pogostnost	(št. ur)	Izvedba (datum ali št. ur) Opombe
Napolnjenost baterij	Pred vsako uporaboPo vsaki uporabiPred shranitvijo						odst. 8.2
Splošno čiščenje in pregled	Po vsaki uporabi odst. 8.3
Pregled morebitnih poškodbna stroju. Po potrebi pokličitepooblaščeni servis.	Po vsaki uporabi
Pregled spojev rezalnih napravin njihove nabrušenosti	25 *
Zamenjava rezalnih naprav	100 *
Splošno mazanje	25						Odst. 8.4**
Preverjanje/čiščenje filtrovprezračevanja baterije	Vsako leto Odst.						8.3.5

* Opravilo mora izvesti vaš prodajalec ali specializirani servis.
** Splošno mazanje vseh zglobov je poleg tega treba opraviti vedno, ko je predvideno daljše obdobje neuporabe stroja.

15. PREPOZNAVANJE MOTENJ

Motnja Vzrok Odprava motnje
1. Stroj se ne vžge.	Baterija je prazna.	Napolnite baterijo (odst. 8.2.2).
2. Polnilnik baterij ne polni baterij.	Baterije niso pravilno vstavljene v polnilnik.	Preverite, ali so baterije pravilno vstavljene (slika 33).
	Neustrezni okoljski pogoji.	Polnjenje opravite v okolju z ustrezno temperaturo (glejte priročnik baterije/polnilnika baterije).
	Umazanija na kontaktih.	Očistite kontakte.
	Na polnilniku baterij ni napetosti.	Preverite, ali je vtikač priklopljen in ali je na vtičnici napetost.
	Polnilnik baterije je okvarjen.	Zamenjajte ga z novim originalnim.
		Če težava ni odpravljena, glejte priročnik polnilnika baterije.
3. Neenakomerna košnja	Nabrušenost rezalnih naprav je slaba.	Obrnite se na pooblaščeni servisni center.
	Prevelika hitrost vožnje glede na višino košene trave.Sestav rezalne naprave je poln trave.	Zmanjšajte hitrost vožnje in/ ali zvišajte višino košnje.Počakajte, da se trava posuši.Očistite sestav rezalnih naprav.
4. Nenormalno vibriranje med delovanjem.	Rezalne naprave so neuravnotežene.Rezalne naprave so zrahljane.Deli so zrahljani.Morebitne poškodbe	Obrnite se na pooblaščeni servisni center za kontrole, zamenjave ali popravila.
5. Ikona (slika 7.E) ostane osvetljena, LED-lučki baterije 2 in 5 pa utripata.	Nadtok skozi baterijo, ki ga povzročijo:
	1. Prezahtevni delovni pogoj.	Zmanjšajte hitrost vožnje.
		Povečajte višino košnje.
	2. Prevelik naklon terena. Zmanjšajte	hitrost vožnje in preverite naklon terena, na katerem opravljate delo.
6. Ikona (slika 7.N) utripa. Vsi drugi signali na krmilni plošči (ikone/LED-lučke) ostanejo aktivni in vidni.	Predalarm za pregrevanje akumulatorja, pogonskega motorja koles in/ali motorjev rezalnih naprav, ki ga sprožijo:
	1. Zahtevni delovni pogoji.	Zmanjšajte hitrost vožnje.
		Povečajte višino košnje.
7. Ikoni (slika 7.E in slika 7.N) neprekinjeno svetita, LED-lučki 2 in 4 za stanje baterije pa utripata.	Pregrevanje baterije/ prenizka temperatura baterije, ki ga povzročijo:	Zaustavite stroj, počakajte vsaj 5 minut in ga znova zaženite.
	1. Zahtevni delovni pogoji.	Zmanjšajte hitrost vožnje.
		Povečajte višino košnje.
	2. Neustrezni okoljski pogoji.	Pri delu mora biti temperatura okolja skladna s pogoji za uporabo stroja.
8. Ikona (slika 7.E) ostane osvetljena, LED-lučke baterije 1, 4 in 5 pa utripajo.	Nadtok skozi rezalne naprave, ki ga povzroči:
	1. Zahtevni delovni pogoji.	Zmanjšajte hitrost vožnje.
		Povečajte višino košnje.
	2. Prisotnost ovir, ki preprečujejo vrtenje rezalnih naprav.	Odstranite ovire.
	3. Sestav rezalnih naprav je poln trave.	Očistite sestav rezalnih naprav.
9. Ikoni (slika 7.E in slika 7.N) neprekinjeno svetita, LED-lučki 1 in 3 za stanje baterije pa utripata.	Pregrevanje motorjev rezalnih naprav, ki ga povzročijo:	Zaustavite stroj, počakajte vsaj 5 minut in ga znova zaženite.
	Zahtevni delovni pogoji. Zmanjšajte hitrost vožnje.
			Povečajte višino košnje.
10. Ikona (slika 7.E) ostane osvetljena, LED-lučke baterije 1, 3 in 5 pa utripajo.	Zaustavitev motorjev rezalnih naprav, ki ga povzročijo:
	1. Zahtevni delovni pogoji.	Zmanjšajte hitrost vožnje.
		Povečajte višino košnje.
	2. Prisotnost ovir, ki preprečujejo vrtenje rezalnih naprav.	Odstranite ovire.
	3. Sestav rezalnih naprav je poln trave.	Očistite sestav rezalnih naprav.
11. Ikoni (slika 7.E in slika 7.N) neprekinjeno svetita, LED-lučke 1, 2 in 4 za stanje baterije pa utripajo.	Previsoka temperatura pogonskega motorja, ki jo povzročijo:	Zaustavite stroj in počakajte vsaj 5 minut,preden ga znova zaženete.
	1. Obremenitev pogonskega motorja.	Zmanjšajte hitrost vožnje.
	2. Prevelik naklon terena. Zmanjšajte	hitrost vožnje in preverite naklon terena, na katerem opravljate delo.
	3. Prevelika količina blata na kolesih.	Preverite, da kolesa niso blokirana, in jih po potrebi očistite.
12. Ikoni (slika 7.E in slika 7.O) neprekinjeno svetita, LED-lučke 1, 2, 4 in 5 za stanje baterije pa utripajo.	Ob zagonu stroja pedal pogona ni sproščen (ni v nevtralnem položaju).	Zaustavite stroj in ponovite postopek zagona šele potem, ko preverite, ali je pedal pogona koles v nevtralnem položaju (pedal je sproščen).
13. Ikoni (slika 7.E in slika 7.O) neprekinjeno svetita, LED-lučke 1, 2, 3 in 5 za stanje baterije pa utripajo.	Vzvod za vklop/izklop prenosnega sklopa je v položaju za izklop.	Preverite položaj vzhoda za vklop/izklop prenosnega sklopa in ga po potrebi premaknite v položaj za vklop prenosnega sklopa.
		Če težave ne odpravite, se obrnite na pooblaščeni servisni center.
14. Ikona (slika 7.E) ostane osvetljena, LED-lučka baterije 2 pa utripa.	Napaka pri zaznavanju stanja napoljenosti ali v komunikaciji baterije.	Zaustavite stroj in znova izvedite postopek zagona.
		Preverite, ali so baterije pravilno vstavljene/nameščene v svojih ležiščih.
		Če težave ne odpravite, se obrnite na pooblaščeni servisni center.
15. Ikona (slika 7.E) ostane osvetljena, LED-lučke baterije 2, 3, 4 in 5 pa utripajo.	Napaka elektronike vzporednega modula.	Zaustavite stroj in znova izvedite postopek zagona.
		Če težave ne odpravite, se obrnite na pooblaščeni servisni center.
16. LED-lučke baterije (slika 7.F) se zaporedoma prižigajo in ugašajo od leve proti desni in obratno.	Napaka v komunikaciji vgrajenih elektronskih modulov.	Zaustavite stroj in znova izvedite postopek zagona.
		Če težave ne odpravite, se obrnite na pooblaščeni servisni center.
17. Ikona (slika 7.E) ostane osvetljena, LED-lučki baterije 3 in 4 pa utripata.	Napačna konfiguracija nameščenih baterij.	Preverite, ali je konfiguracija nameščenih baterij pravilna (glejte tabelo s tehničnimi podatki).

OPOMBA

V primeru težav, ki niso navedene v tabeli, se v čim krajšem času obrnite na pooblaščeni servisni center.

16. DODATNA OPREMA

16.1 KOMPLET ZA MULČENJE

Na drobno seseklja pokošeno travo in jo odloži na travniku (slika 36.A).

16.2 POLNILNIK BATERIJ (ZA HITRO POLNJENJE)

Polnilnik baterij, ki omogoča skrajšanje časa polnjenja baterij. Seznam baterij, homologiranih za ta stroj, najdete v tabeli „Tehnični podatki“. Ohranja učinkovitost akumulatorja v obdobju, ko ga dalj časa ne uporabljate: zagotavlja optimalni nivo polnjenja in daljšo življenjsko dobo akumulatorja (slika 36.B).

16.3 KOMPLET ŠČITNIKA ZADNJEGA IZMETA

Uporabite ga lahko namesto zbiralne košare, kadar trave ne želite zbirati (slika 36.C).

SADRŽAJ

1. UOPŠTENO....2
2. OPŠTA SIGURNOSNA UPOZORENJA ..... 2
3. SIGURNOSNA UPOZORENJA ZA TRAKTORSKE KOSAČICE....5

3.1 Obuka....5
3.2 Pripremne radnje....5
3.3 Za vreme upotrebe 5
3.4 Održavanje, skladištenje 6
3.5 Zaštita životne sredine....7

1. UPOZNAVANJE MAŠINE....7

4.1 Opis mašine i predviđena upotreba..... 7
4.2 Sigurnosne oznake 8
4.3 Identifikaciona nalepnica 8
4.4 Glavni delovi....9

1. MONTAŽA....9

Taster za aktiviranje/deaktiviranje reznih glava

Ako pritisnete taster sa slike 7.B, rezne glave se aktiviraju/deaktiviraju.

• Kada se rezne glave uključe, nakon nekoliko sekundi postaju operativne.
• Kada se rezne glave deaktiviraju, istovremeno se aktivira kočnica koja blokira njihovo obrtanje nakon nekoliko sekundi.

NAPOMENA

Taster za aktiviranje/deaktiviranje reznih glava

Ako pritisnete taster sa slike 7.B, rezne glave se aktiviraju/deaktiviraju.

• Kada se rezne glave uključe, nakon nekoliko sekundi postaju operativne.
• Kada se rezne glave deaktiviraju, istovremeno se aktivira kočnica koja blokira njihovo obrtanje nakon nekoliko sekundi.

NAPOMENA

Taster za izbor režima rezne glave

SL • Vsebine in slike v tem uporabniškem priročniku so izdelane za podjetje ST. S.p.A. in so zaščitene z avtorskimi pravicami – vsakršno nepooblaščeno razmnoževanje ali spreminjanje dokumenta, v celoti ali delno, je prepovedano.

SR • Sadržaj i slike ovog priručnika za upotrebu su napravljeni u ime ST. S.p.A. i zaštićeni su autorskim pravima – Zabranjena je svaka potpuna ili delimična reprodukcija ili izmena dokumenta bez odobrenja.
